TSIU61: Reglerteknik. Sammanfattning av kursen. Gustaf Hendeby.

Storlek: px
Starta visningen från sidan:

Download "TSIU61: Reglerteknik. Sammanfattning av kursen. Gustaf Hendeby."

Transkript

1 TSIU61: Reglerteknik Föreläsning 12 Sammanfattning av kursen Gustaf Hendeby

2 TSIU61 Föreläsning 12 Gustaf Hendeby HT / 56 Innehåll föreläsning 12: 1. Reglerproblemet 2. Modellbygge ˆ Fysikalisk modell ˆ Identifiering (t ex frekvensanalys) 3. Specifikationer ˆ Modellen ˆ Tidsplanet ˆ Frekvensplanet ˆ Känslighet ˆ Robusthet 4. Analys av lineära tidsinvarianta system ˆ Simulering ˆ Lineära differential ekvationer ˆ Stablitet 5. Syntes av regulatorer ˆ Kompensering (t ex PID- och lead-lagregulator) ˆ Tillståndsåterkoppling

3 Reglerproblemet

4 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Reglerproblemet: Ex design av farthållare

5 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Reglerproblemet Givet ett system S med en mätsignal y, bestäm dess styrsignal u, så att utsignalen y så nära som möjligt följer referenssignalen r, trots inverkan av störningar v och systemvariationer.

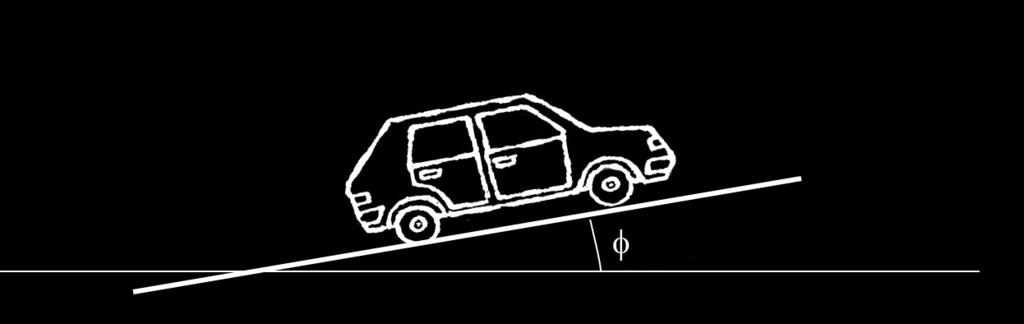

6 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Design av farthållare u(t) Drivande/bromsande kraft genererad av motor och broms [N] y(t) Bilens hastighet [m/s] φ Vägbanans lutning [rad] m Bilens vikt [kg] α Luftmotståndskoefficient [Ns/m], luftmotstånd = αy(t) [N]

7 Modellbygge

8 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Modellbygge: Metoder Två huvudalternativ för modellering: 1. Använd kunskaper från fysik, ellära, biologi, etc och härled ekvationerna. Exempel farthållare: Newton mẏ(t) = u(t) αy(t) mg sin(φ) Modell: (m = 1000 kg, α = 200 Ns/m, φ = 0) 1000ẏ(t) + 200y(t) = u(t) 2. Använd experimentella mätningar av u och y, frekvensanalys. Exempel ögondynamik och lyftkran

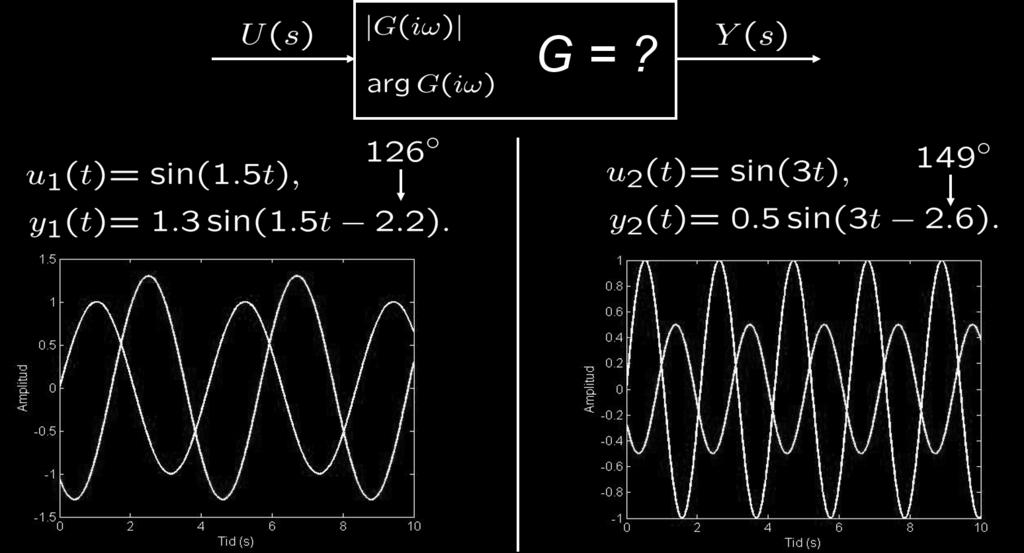

9 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Modellbygge: frekvensanalys Högtalartest: ˆ En testsignal (en sinusformad spänning) skickas till högtalaren. ˆ En mikrofon mäter ljudet och registrerar förstärkningen från spänningsstyrka till ljudvolym. Typiska fenomen: ˆ Mätsignalen (ljudet) har samma frekvens (skulle låta väldigt illa annars) men förstärkningen beror på frekvensen.

10 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Modellbygge: frekvensanalys sinus in, sinus ut

11 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Grafisk framställning av frekvensfunktionen Frekvensfunktionen kan skrivas som i arg G(iω) G(iω) = G(iω) e Bodediagram består av: ˆ Amplitudkurva G(iω) ˆ Faskurva arg G(iω) G(s) = 1 s + 1

12 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Modellbygge: ex frekvensanalys av ögondynamik Ögat har en reglermekanism som ser till att lagom ljusmängd kommer till näthinnan genom att pupillens storlek anpassas till det infallande ljuset.

13 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Modellbygge: ex bodediagram för ögondynamik Experiment Genom att utföra en rad sinus in, sinus ut experiment kan vi skissa upp ett bodediagram för ögondynamiken. Vi har experimentellt tagit reda på systemets dynamik genom att göra mätningar på systemet.

14 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Modellbygge: ex frekvensanalys av lyftkran Insignal: Pålagd kraft i upphängningen Utsignal: Lastens position i sidled

15 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Modellbygge: ex frekvensanalys av lyftkran Svårt att modellera matematiskt (främst pga de flexibla kablarna) Istället har experiment med sinusformade insignaler genomförts, och gett ett bodediagram för systemet

16 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Första ordningens system Bodediagram för G(s) = 1 s + p Lutningen ges i db-skalan av 20 db per 10 rad/s, eller 20 db per dekad. Dekad = 10-potens

17 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Första ordningens system Bodediagram för G(s) = 1 s + p G(iω) : Amplitudkurva (belopskurva) log-log-skala (ofta i db) arg G(iω): Faskurva (argumentkurva) lin-log-skala

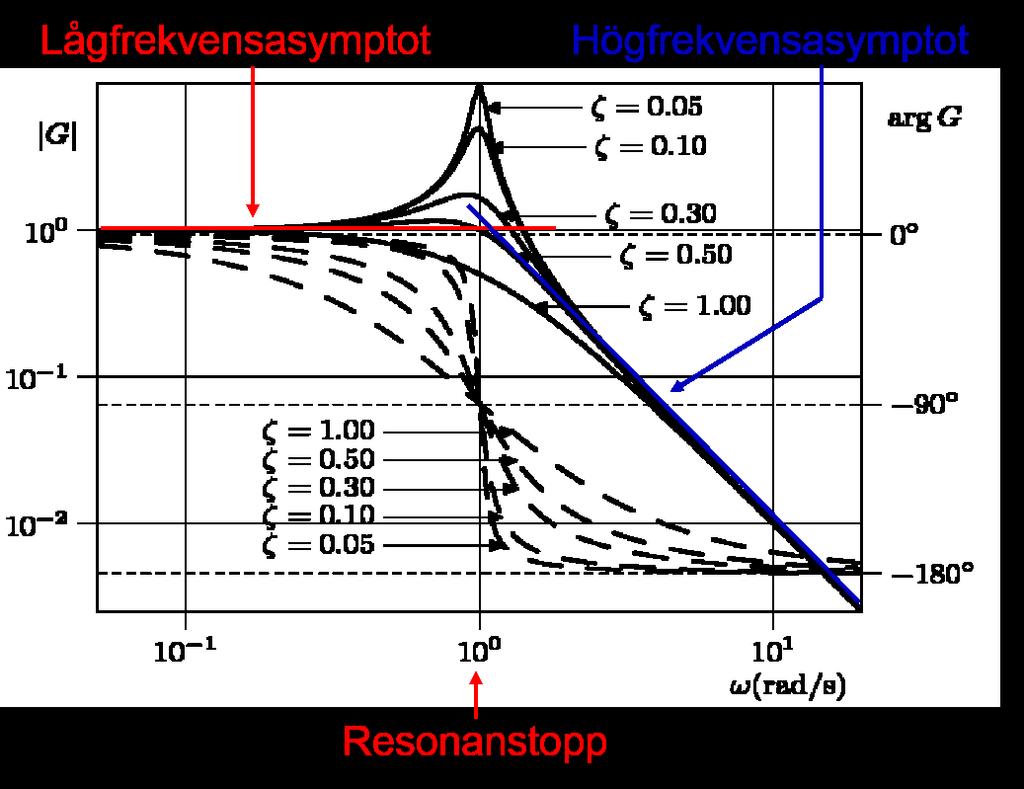

18 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Andra ordningens system Bodediagram för 1 G(s) = s 2 + 2ζs + 1 Den asymptotiska approximationen är dålig nära resonanstoppen.

19 Specifikationer

20 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifikationer Skapar en länk mellan kraven på systemet (ofta från en kund) och vår matematik: ˆ Svängighet ˆ Snabbhet ˆ Statisk noggrannhet Specifikationer kan anges i: ˆ Tidsplanet (stegsvar) ˆ Frekvensplanet (bodediagram) ˆ Modellens egenskaper (poler)

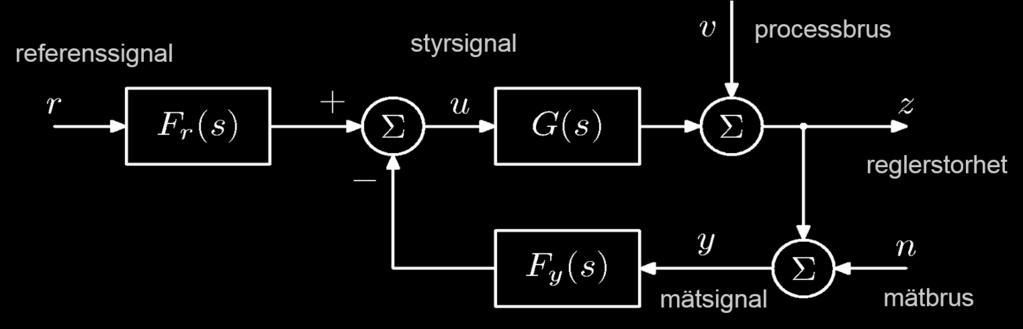

21 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifikationer Reglermål: z(t) = r(t) Z(s) = Specialfall G c (s) }{{} Slutna systemet R(s) + S(s) }{{} Känslighetsfuntionen V (s) Den modell vi tidigare (oftast) jobbat med får med: F r (s) = F y (s) = F (s) och n = 0 T (s) N(s) }{{} Komplementära känslighetsfunktionen

22 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifikationer i tidsplanet Stegsvar för en insignal med amplitud r y d Myf y f r 0.9y f e0r d 0.1y f t T r Ts ˆ Snabbhet (stigtid, T r ) ˆ Svängighet (översläng, M fy, lösningstid, T s ) ˆ Stationärt fel (felkoefficienter, e 0, e 1,... )

23 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifikationer, polernas läge Kopplingen mellan poler och stegsvar: 1. Ökat avstånd från origo snabbare system 2. Polen närmast origo bestämmer mest (dominerande) 3. Komplexa poler svängigt system

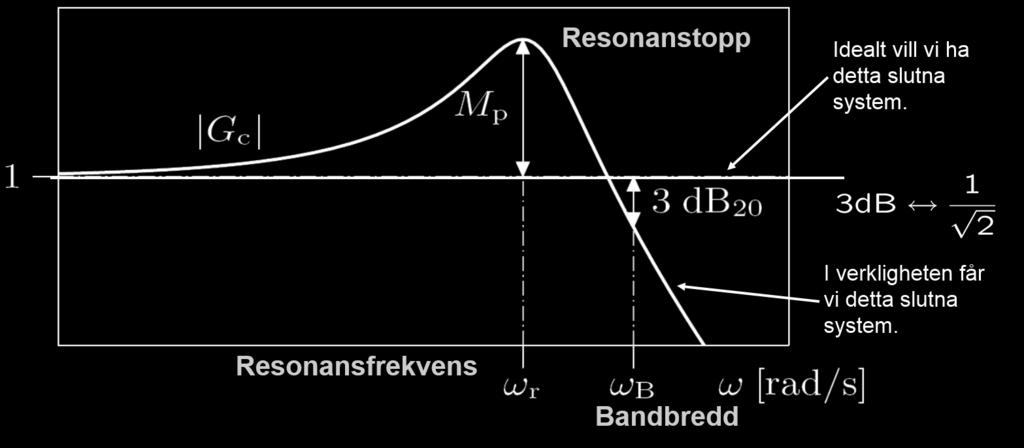

24 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifikationer, slutna systemet i frekvensplanet Y (s) = G c (s)r(s) = G o(s) 1 + G o (s) R(s)

25 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifikationer, det öppna systemet 1 arg G o ϕ m A m G o 180 ω c Skärfrekvens, ω c : G(iω c ) = 1 ω p Fasmarginal, ϕ m : ϕ m = arg G o (iω C ) ( 180 ) Amplitudmarginal, A m : A m = 1 G o(iω p) Fas-skärfrekvens, ω p : arg G o (iω p ) = 180 ω [rad/s]

26 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifikationer, samband mellan specifikationer Poler Tidsplanet Frekvensplanet Stegsvar Bode G c(s) Bode G o(s) Snabbhet avstånd till stigtid, T r bandbredd, skärfrekvens, origo ω B ω c Svängighet vinkel mot översläng, resonanstopp, fasmarginal, reella axeln M, lösningstid, M p φ m Stationärt fel T s lim t e(t) statisk först, G c(0) 1 statisk först, G o(0)

27 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifiaktioner, känslighet mot störningar G c = S = T = GF r 1 + GF y GF y GF y 1 + GF y Varför kan inte S(s) göras godtyckligt liten? 1. Praktiska skäl: ˆ S(s) liten svarar mot att G(s)F y (s) är stor, vilket kräver en stor styrsignal. ˆ S(s) kan bara göras liten i det frekvensområde som har små mätstörningarm eftersom S(s) + T (s) = 1 2. Teoretiska skäl: ˆ Bodes integralsats S(iω) < 1 för vissa frekvenser S(iω) > 1 för andra frekvenser.

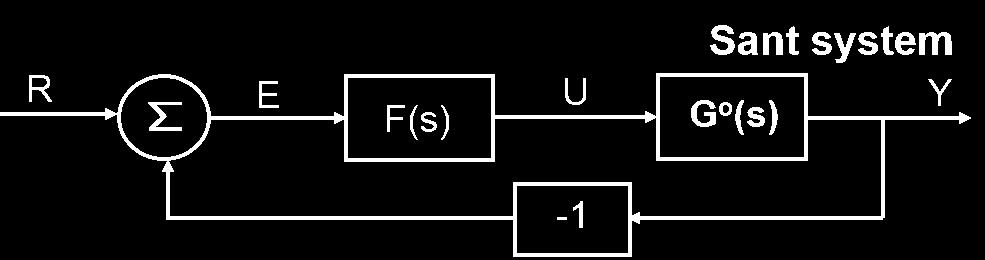

28 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifiaktioner, robusthet mot modellfel ˆ Hur bra måste vår modell av det verkliga (sanna) systemet vara? ˆ Vad händer med stabiliteten?

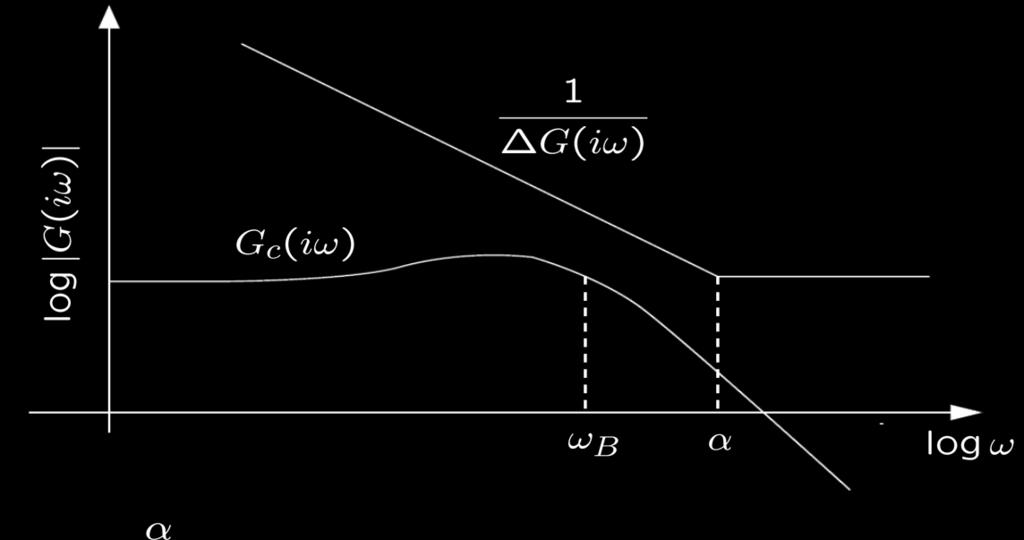

29 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifiaktioner, robusthetskriteriet G c (iω) = T (iω) < 1 G (iω) OBS Om α är liten (den försummade dynamiken har låg frekvens, dvs den är långsam) måste bandbredden vara låg.

30 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifiaktioner, robusthet: ex svävande kula (1/3) Vi approximerar modellen för den svävande kulan med en dubbelintegrator (dvs ett enkelt kraft-massa system) mÿ(t) = u(t) Y (s) = 1 ms 2 U(s) Vi känner inte kulans massa exakt utan har m = m + δ Den verkliga överföringsfunktionen kan efter lite omskrivningar skrivas som 1 ( n + δ)s 2 = 1 m ( δ ) 1 + m + δ }{{} G

31 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifiaktioner, robusthet: ex svävande kula (2/3) Nominell modell med m = 1 G(s) = 1 s 2 Regulator baserad på nominell modell (PD med approximerad derivata) ( s ) F (s) = s + 1 Komplementära känslighetsfunktionen T (s) = G(s)F (s) 1 + G(s)F (s)

32 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Specifiaktioner, robusthet: ex svävande kula (3/3) Robusthetskriteriet Som störst G c (iω) = T (iω) < 1 G (iω) δ 1 < 1 + δ < δ < 5.8

33 Analys

34 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Analys ˆ Simulering (datorlektioner och labbar) ˆ Beskrivning av lineära differentialekvationer ˆ Överföringsfunktionen G(s) (poler och nollställen) ˆ Frekvensfunktionen G(iω) (bodediagram) ˆ Tillståndsbeskrivning (egenvärden) ˆ Stabilitet

35 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Analys, stabilitet Definition (Insignal-utsignalstabilitet) Ett system sägs vara insignal-utsignalstabilt om en begränsad insignal ger upphov till en begränsad utsignal. ˆ Ett system är insignal-utsignalstabilt om alla systemets poler har strikt negativa realdelar. ˆ Ett system är insignal-utsignalstabilt om och endast om samtliga egenvärden till A har strikt negativ realdel. ˆ Det slutna systemet är insignal-utsignalstbilt om och endast om ϕ m > 0 och A m > 1.

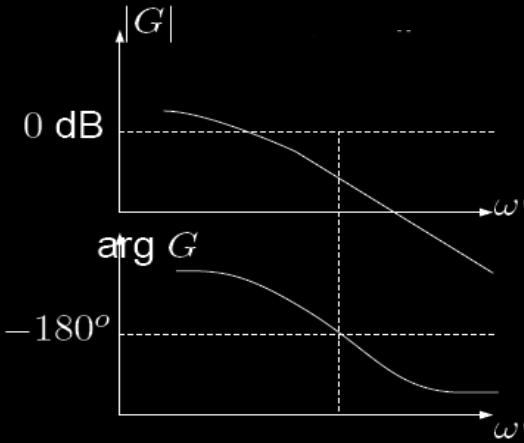

36 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Analys, stabilitet och bodediagram (1/2) Tankeexperiment För frekvensen ω 0 gäller att: G o (iω 0 ) = 1 arg G o (iω 0 ) = 180 Omkopplaren i läga A (stationärt tillstånd): y(t) = G o (iω 0 ) sin ( ω 0 t + arg G o (iω 0 ) ) = sin(ω 0 t π) = sin(ω 0 t)

37 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Analys, stabilitet och bodediagram (2/2) Tankeexperiment ˆ I punkten B är signalen y(t) = sin(ω 0 t) ˆ Momentan förändring från A till B medför nu att systemet upprätthåller en sjävsvängning ˆ Två fall: Fall 1, G o (iω 0 ) < 1: Fall 2, G o (iω 0 ) > 1: Svängningens amplitud avtar. Svängningens amplitud ökar.

38 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Analys, stabilitet och bodediagram Självsvängning (stabilitetsgräns) G(iω 0 ) = 0 arg G(iω 0 ) = 180 Stabil Instabil

39 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Analys, samband mellan specifikationer, forts Poler Tidsplanet Frekvensplanet Stegsvar Bode G c(s) Bode G o(s) Snabbhet avstånd till stigtid, T r bandbredd, skärfrekvens, origo ω B ω c Svängighet vinkel mot översläng, resonanstopp, fasmarginal, reella axeln M, lösningstid, M p φ m T s Stationärt fel lim t e(t) statisk först, G c(0) 1 statisk först, G o(0) Stabilitet i VHP går mot φ m > 0, Re(s) < 0 ett ändligt A m > 0 (BIBO) värde

40 Syntes

41 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes ˆ Kompensering r + u + Σ F G + Σ v y ˆ ˆ PID-regulator Lead-lagregulator ˆ Tillståndsåterkoppling U(s) = ( K P + K ) I s + K Ds E(s) U(s) = K τ Ds + 1 τ I s + 1 βτ D s + 1 τ I s + γ E(s) u(t) = Lx(t) + r(t)

42 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, PID-regulator t u(t) = K P e(t) + K I e(τ) dτ }{{} t 0 Proportionell }{{} Integrerande + K D de(t) dt }{{} Deriverande e(t) = r(t) y(t) är reglerfelet. Laplacetransform för PID regulatorn ( U(s) = K P + K ) I s + K Ds E(s) Intuition för PID-regulator P -reglering betrakatar felet just nu (minskar reglerfelet) I -reglering minns även gamla fel (tar bort stationärt fel) D -reglering förutser vad som kommer att hända (stabiliserar)

43 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, ex flygplan Vi vill ha en regulator som uppfyller: ˆ Snabbare: ω c,d = 5 rad/s ˆ Mer dämpad: minst ϕ m = 50 ˆ Stationära felet då insignalen är ett steg: max 5 %

44 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, P-regulator, ex flygplan Vi vill ha ett snabbare system, dvs öka ω c G(s) G o (s) = F (s)g(s) = 3G(s) Ren förstärkningsökning ger en ökad bandbredd (snabbare system), men fasmarginalen minskar (ökad översläng, högre resonanstopp)

45 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, fasavancerande (lead-) länk F P D (s) = F lead (s) = K τ Ds + 1 βτ D s Välj β så att den maximala fasökningen blir den önskade ϕ max = arctan 1 β 2 β Dvs placera argumentkurvans topp på den önskade skärfrekvensen 2. Se till att den maximala fasökningen sker just vid den önskade skärfrekvensen τ D = 1 ω c,d β

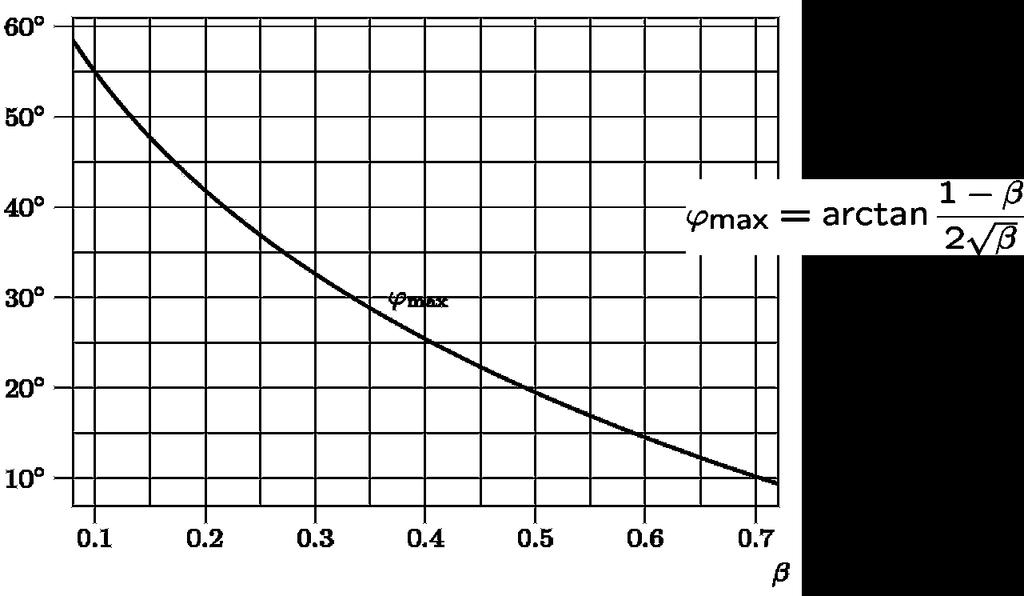

46 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, maximal fasavancering

47 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, ex flygplan, slutgiltig leadlänk F lead = K τ Ds + 1 βτ D s + 1 = s s + 1 En leadlänk ger alltså: ˆ ˆ Ökad fas Ändrad förstärkning Detta är en PD-regulator. (D-delen har stabiliserande verkan!)

48 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, ex. kretsförstärkningen för F lead G Ser bra ut! Hur är det med det stationära felet?

49 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, fasavancerande (lag-) länk F P I (s) = F lag (s) = τ Is + 1 τ I s + γ 1. Välj γ så att lågfrekvensförstärkningen blir den önskade. 2. Välj τ I

50 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, ex flygplan, slutgiltig laglänk F lag (s) = τ Is + 1 τ I s + γ = 2s + 1 2s

51 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, ex flygplan, slutlig lead-lagregulator 0.58s + 1 2s + 1 F (s) = F lead(s) F lag (s) = s + 1 2s G(s) G o (s) = F (s)g(s)

52 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, ex flygplan, analys av regulator v + r u y + Σ F G + Σ Stegsvar för slutna systemet Bodediagram för slutna systemet

53 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, kretsformning, lead-lagkompenering 1. Räcker det med en P-regulator? 2. Inför en leadlänk (PD) för att få tillräcklig snabbhet och stabilitetsmarginal 1. Välj β så tillräcklig ϕ m fås (tänk på att laglänken tar fas) 2. Välj τ D så att fasökningen sker vid ω c 3. Välj K så att w c hamnar rätt 3. Om reglerfelet är för stort, inför en laglänk (PI) 1. Välj γ så felkoefficienterna blir tillräckligt liten 2. Välj τ I så insvängningen mot stationäritet blir tillräckligt snabb 4. Rita bodediagram för det kompenserade systemet. Kontrollera att samtliga krav i frekvensplanet är uppfyllda. 5. Rita stegsvar och kontrollera att samtliga krav i tidsplanet är uppfyllda. OBS! Det är inte ovanligt att man måste göra om sin syntes några gånger! Det är en iterativ process!

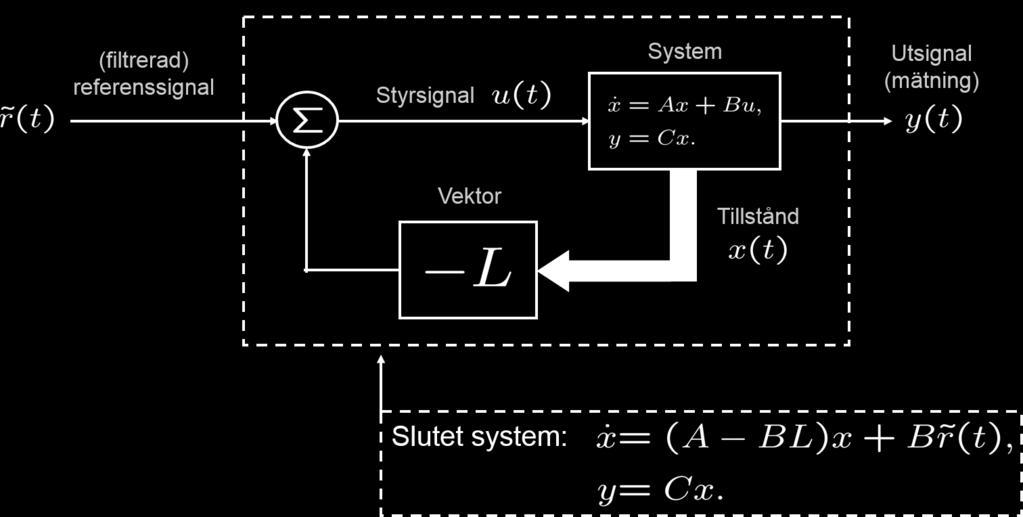

54 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, tillståndsåterkoppling Styrlag: u(t) = Lx(t) + r(t) = Lx(t) + l 0 t(t)

55 TSIU61 Föreläsning 12 Gustaf Hendeby HT / Syntes, tillståndsåterkoppling, val av regulatorn L Antag här att dim(a) = 2 och L = (l 1, l 2 ), och poler önskas i p 1 och p Det önskade karakteristiska polynomet blir (s p 1 )(s p 2 ) = s 2 + ( p 1 p 2 )s + p 1 p 2 = 0 (1) 2. Återkopplingens (A BL) karakteristiska polynom ges av: det ( si (A BL) ) = 0 3. Skriv på formen: s 2 + f 1 (l 1, l 2 )s + f 2 (l 1, l 2 ) = 0 (2) 4. Jämför (1) och (2), kvationssystemet blir: f 1 (l 1, l 2 ) = (p 1 + p 2 ) f 2 (l 1, l 2 ) = p 1 p 2 5. Lös ut l 1 och l Välj l 0 för att få rätt statisk förstärkning.

56 Sammanfattning

57 TSIU61 Föreläsning 12 Gustaf Hendeby HT / 56 Slutligen: Hur allt hänger ihop! Snabbhet Svängighet Stationärt fel Stabilitet i VHP Re(s) < 0 (BIBO) K K polplacering K F polplacering Poler Tidsplanet Frekvensplanet Regulatorer Stegsvar Bode G c(s) Bode G o(s) PID Lead-lag Tillståndsåterkoppling avstånd stigtid, T r bandbredd, skärfrekvens, till origo ω B ω c P vinkel mot översläng, resonanstopp, fasmarginal, reella axeln M, M p φ m D lead lösningstid, T s lim t e(t)statisk statisk K I F lag l 0 först, först, G c(0) G o(0) 1 går mot ett ändligt värde φ m > 0, A m > 0 mindre K P, mindre K I, större K D F lead, K poler i VHP

58 TSIU61 Föreläsning 12 Gustaf Hendeby HT / 56 Tack och lycka till! Reglerteknik är konsten att få saker att uppföra sig som man vill

59 Gustaf Hendeby
