1 Sanipex HANDBOK OCH SYSTEMBESKRIVNING utgåva 4, 2009 UNIK VÄGGBOX VATTENSKADESÄKRAT ENKLA RÖRBYTEN

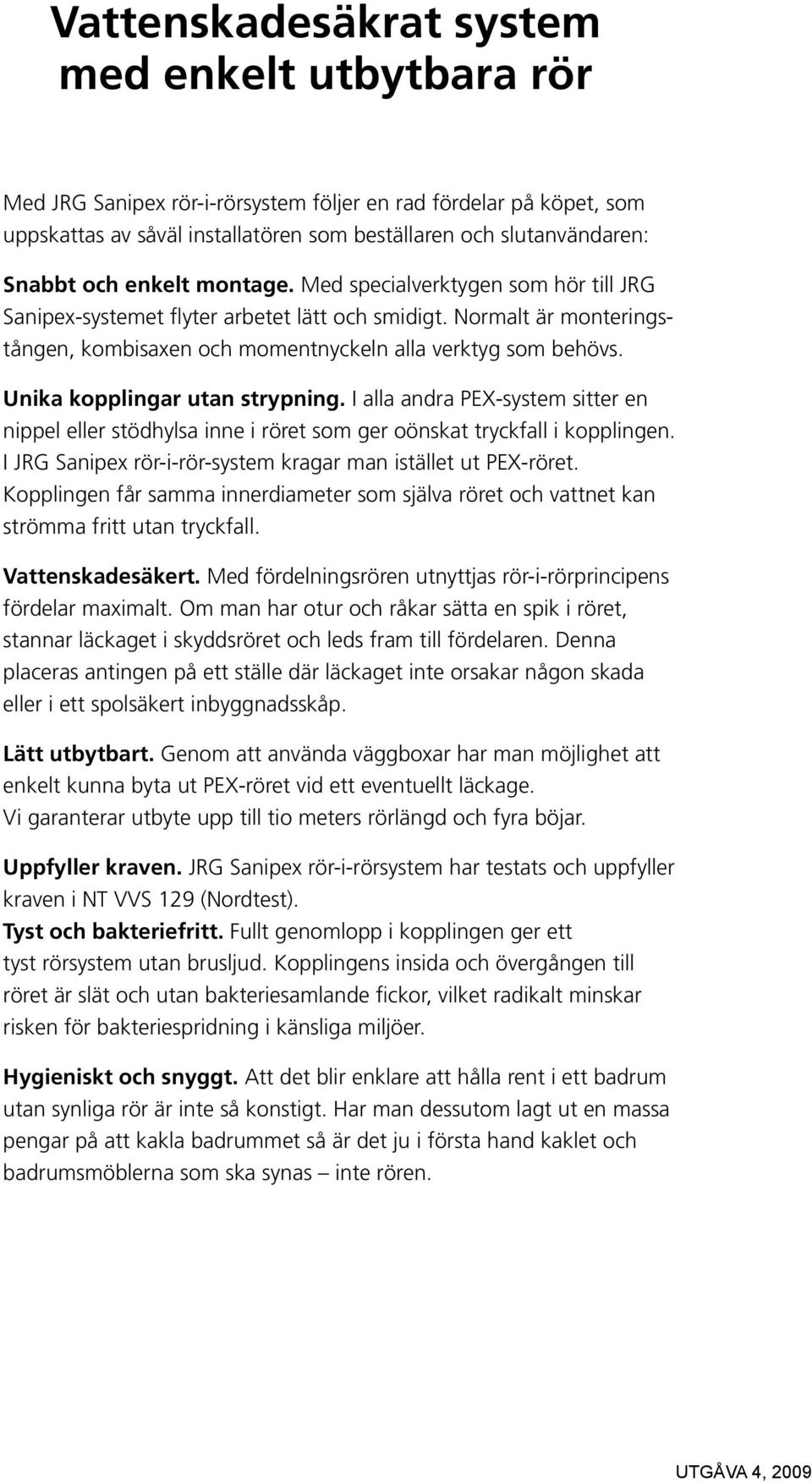

2 Vattenskadesäkrat system med enkelt utbytbara rör Med JRG Sanipex rör-i-rörsystem följer en rad fördelar på köpet, som uppskattas av såväl installatören som beställaren och slutanvändaren: Snabbt och enkelt montage. Med specialverktygen som hör till JRG Sanipex-systemet flyter arbetet lätt och smidigt. Normalt är monteringstången, kombisaxen och momentnyckeln alla verktyg som behövs. Unika kopplingar utan strypning. I alla andra PEX-system sitter en nippel eller stödhylsa inne i röret som ger oönskat tryckfall i kopplingen. I JRG Sanipex rör-i-rör-system kragar man istället ut PEX-röret. Kopplingen får samma innerdiameter som själva röret och vattnet kan strömma fritt utan tryckfall. Vattenskadesäkert. Med fördelningsrören utnyttjas rör-i-rörprincipens fördelar maximalt. Om man har otur och råkar sätta en spik i röret, stannar läckaget i skyddsröret och leds fram till fördelaren. Denna placeras antingen på ett ställe där läckaget inte orsakar någon skada eller i ett spolsäkert inbyggnadsskåp. Lätt utbytbart. Genom att använda väggboxar har man möjlighet att enkelt kunna byta ut PEX-röret vid ett eventuellt läckage. Vi garanterar utbyte upp till tio meters rörlängd och fyra böjar. Uppfyller kraven. JRG Sanipex rör-i-rörsystem har testats och uppfyller kraven i NT VVS 129 (Nordtest). Tyst och bakteriefritt. Fullt genomlopp i kopplingen ger ett tyst rörsystem utan brusljud. Kopplingens insida och övergången till röret är slät och utan bakteriesamlande fickor, vilket radikalt minskar risken för bakteriespridning i känsliga miljöer. Hygieniskt och snyggt. Att det blir enklare att hålla rent i ett badrum utan synliga rör är inte så konstigt. Har man dessutom lagt ut en massa pengar på att kakla badrummet så är det ju i första hand kaklet och badrumsmöblerna som ska synas inte rören. 獴

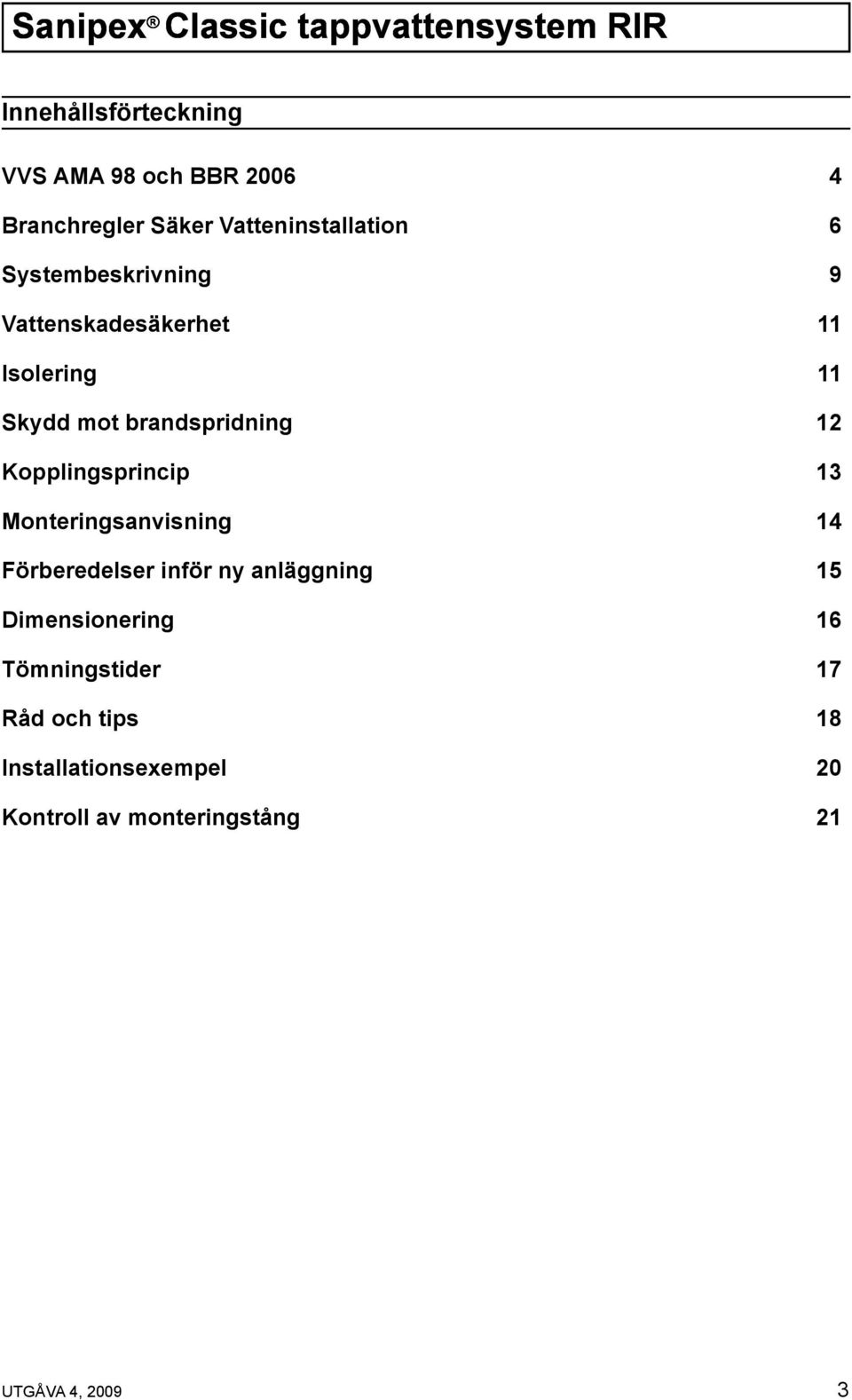

3 Innehållsförteckning VVS AMA 98 och BBR Branchregler Säker Vatteninstallation 6 Systembeskrivning 9 Vattenskadesäkerhet 11 Isolering 11 Skydd mot brandspridning 12 Kopplingsprincip 13 Monteringsanvisning 14 Förberedelser inför ny anläggning 15 Dimensionering 16 Tömningstider 17 Råd och tips 18 Installationsexempel 20 Kontroll av monteringstång 21 3

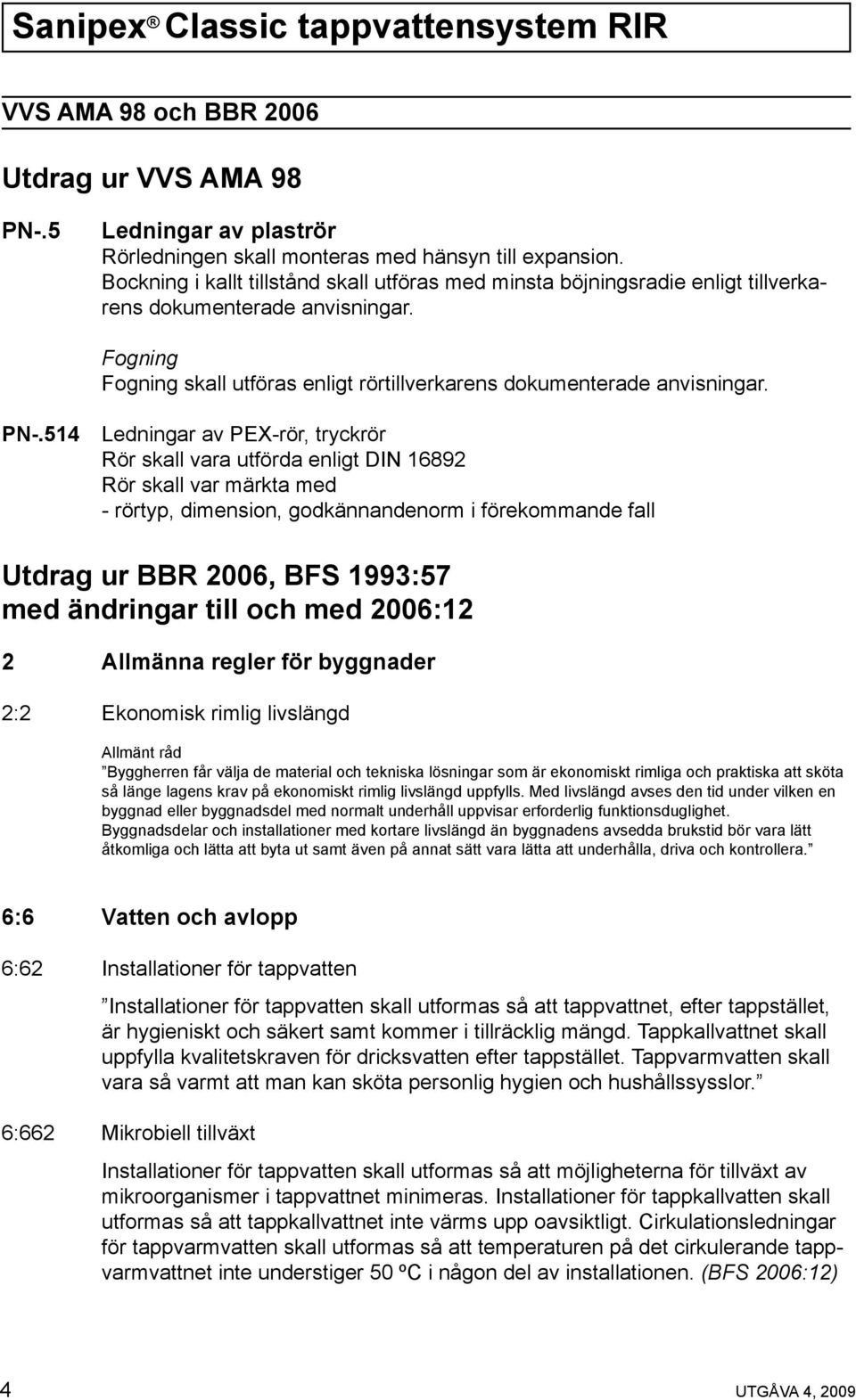

4 VVS AMA 98 och BBR 2006 Utdrag ur VVS AMA 98 PN-.5 Ledningar av plaströr Rörledningen skall monteras med hänsyn till expansion. Bockning i kallt tillstånd skall utföras med minsta böjningsradie enligt tillverkarens dokumenterade anvisningar. Fogning Fogning skall utföras enligt rörtillverkarens dokumenterade anvisningar. PN-.514 Ledningar av PEX-rör, tryckrör Rör skall vara utförda enligt DIN Rör skall var märkta med - rörtyp, dimension, godkännandenorm i förekommande fall Utdrag ur BBR 2006, BFS 1993:57 med ändringar till och med 2006:12 2 Allmänna regler för byggnader 2:2 Ekonomisk rimlig livslängd Allmänt råd Byggherren får välja de material och tekniska lösningar som är ekonomiskt rimliga och praktiska att sköta så länge lagens krav på ekonomiskt rimlig livslängd uppfylls. Med livslängd avses den tid under vilken en byggnad eller byggnadsdel med normalt underhåll uppvisar erforderlig funktionsduglighet. Byggnadsdelar och installationer med kortare livslängd än byggnadens avsedda brukstid bör vara lätt åtkomliga och lätta att byta ut samt även på annat sätt vara lätta att underhålla, driva och kontrollera. 6:6 Vatten och avlopp 6:62 Installationer för tappvatten Installationer för tappvatten skall utformas så att tappvattnet, efter tappstället, är hygieniskt och säkert samt kommer i tillräcklig mängd. Tappkallvattnet skall uppfylla kvalitetskraven för dricksvatten efter tappstället. Tappvarmvatten skall vara så varmt att man kan sköta personlig hygien och hushållssysslor. 6:662 Mikrobiell tillväxt Installationer för tappvatten skall utformas så att möjligheterna för tillväxt av mikroorganismer i tappvattnet minimeras. Installationer för tappkallvatten skall utformas så att tappkallvattnet inte värms upp oavsiktligt. Cirkulationsledningar för tappvarmvatten skall utformas så att temperaturen på det cirkulerande tappvarmvattnet inte understiger 50 ºC i någon del av installationen. (BFS 2006:12) 4

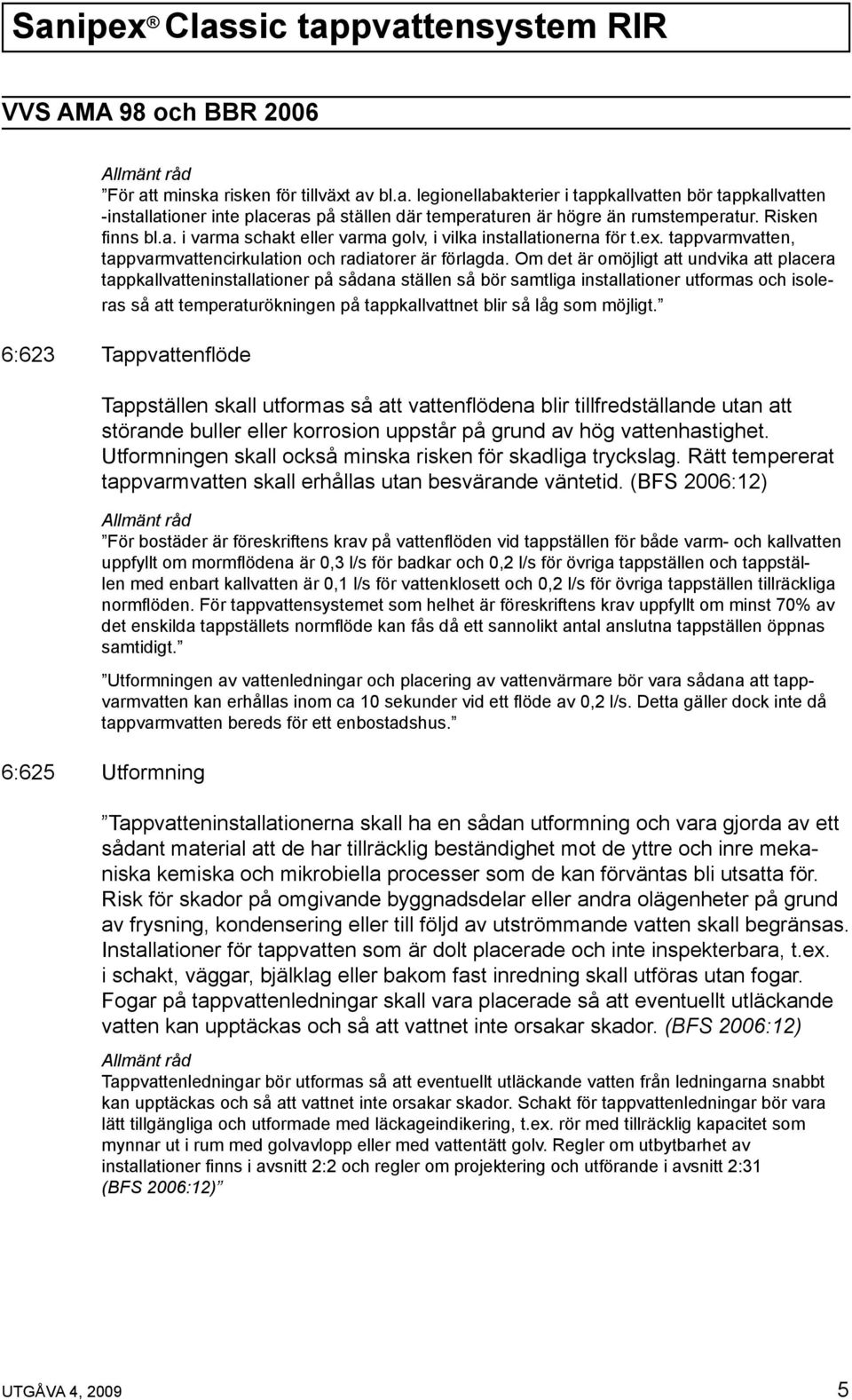

5 VVS AMA 98 och BBR 2006 Allmänt råd För att minska risken för tillväxt av bl.a. legionellabakterier i tappkallvatten bör tappkallvatten -installationer inte placeras på ställen där temperaturen är högre än rumstemperatur. Risken finns bl.a. i varma schakt eller varma golv, i vilka installationerna för t.ex. tappvarmvatten, tappvarmvattencirkulation och radiatorer är förlagda. Om det är omöjligt att undvika att placera tappkallvatteninstallationer på sådana ställen så bör samtliga installationer utformas och isoleras så att temperaturökningen på tappkallvattnet blir så låg som möjligt. 6:623 Tappvattenflöde Tappställen skall utformas så att vattenflödena blir tillfredställande utan att störande buller eller korrosion uppstår på grund av hög vattenhastighet. Utformningen skall också minska risken för skadliga tryckslag. Rätt tempererat tappvarmvatten skall erhållas utan besvärande väntetid. (BFS 2006:12) Allmänt råd För bostäder är föreskriftens krav på vattenflöden vid tappställen för både varm- och kallvatten uppfyllt om mormflödena är 0,3 l/s för badkar och 0,2 l/s för övriga tappställen och tappställen med enbart kallvatten är 0,1 l/s för vattenklosett och 0,2 l/s för övriga tappställen tillräckliga normflöden. För tappvattensystemet som helhet är föreskriftens krav uppfyllt om minst 70% av det enskilda tappställets normflöde kan fås då ett sannolikt antal anslutna tappställen öppnas samtidigt. Utformningen av vattenledningar och placering av vattenvärmare bör vara sådana att tappvarmvatten kan erhållas inom ca 10 sekunder vid ett flöde av 0,2 l/s. Detta gäller dock inte då tappvarmvatten bereds för ett enbostadshus. 6:625 Utformning Tappvatteninstallationerna skall ha en sådan utformning och vara gjorda av ett sådant material att de har tillräcklig beständighet mot de yttre och inre mekaniska kemiska och mikrobiella processer som de kan förväntas bli utsatta för. Risk för skador på omgivande byggnadsdelar eller andra olägenheter på grund av frysning, kondensering eller till följd av utströmmande vatten skall begränsas. Installationer för tappvatten som är dolt placerade och inte inspekterbara, t.ex. i schakt, väggar, bjälklag eller bakom fast inredning skall utföras utan fogar. Fogar på tappvattenledningar skall vara placerade så att eventuellt utläckande vatten kan upptäckas och så att vattnet inte orsakar skador. (BFS 2006:12) Allmänt råd Tappvattenledningar bör utformas så att eventuellt utläckande vatten från ledningarna snabbt kan upptäckas och så att vattnet inte orsakar skador. Schakt för tappvattenledningar bör vara lätt tillgängliga och utformade med läckageindikering, t.ex. rör med tillräcklig kapacitet som mynnar ut i rum med golvavlopp eller med vattentätt golv. Regler om utbytbarhet av installationer finns i avsnitt 2:2 och regler om projektering och utförande i avsnitt 2:31 (BFS 2006:12) 5

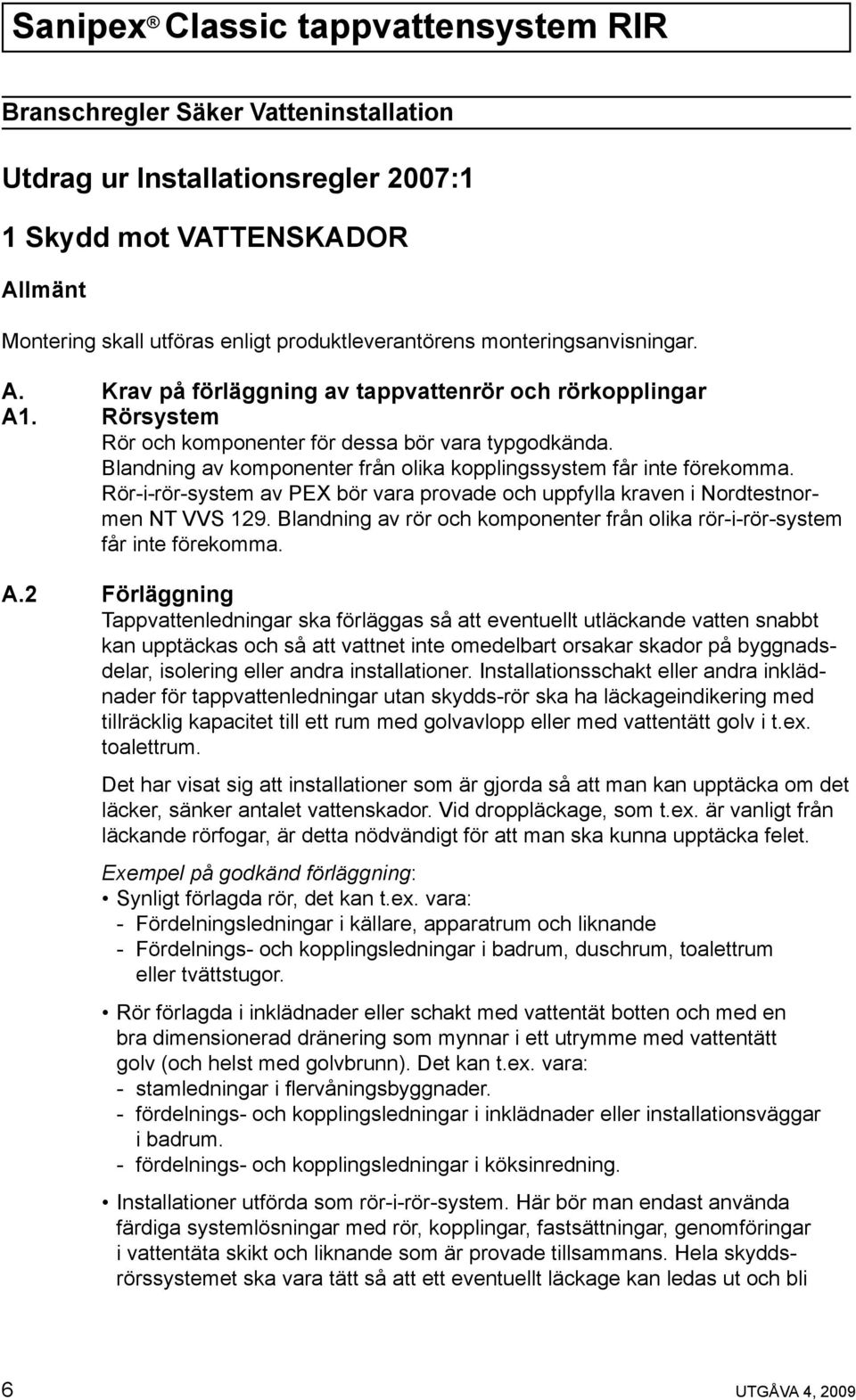

6 Branschregler Säker Vatteninstallation Utdrag ur Installationsregler 2007:1 1 Skydd mot VATTENSKADOR Allmänt Montering skall utföras enligt produktleverantörens monteringsanvisningar. A. Krav på förläggning av tappvattenrör och rörkopplingar A1. Rörsystem Rör och komponenter för dessa bör vara typgodkända. Blandning av komponenter från olika kopplingssystem får inte förekomma. Rör-i-rör-system av PEX bör vara provade och uppfylla kraven i Nordtestnormen NT VVS 129. Blandning av rör och komponenter från olika rör-i-rör-system får inte förekomma. A.2 Förläggning Tappvattenledningar ska förläggas så att eventuellt utläckande vatten snabbt kan upptäckas och så att vattnet inte omedelbart orsakar skador på byggnadsdelar, isolering eller andra installationer. Installationsschakt eller andra inklädnader för tappvattenledningar utan skydds-rör ska ha läckageindikering med tillräcklig kapacitet till ett rum med golvavlopp eller med vattentätt golv i t.ex. toalettrum. Det har visat sig att installationer som är gjorda så att man kan upptäcka om det läcker, sänker antalet vattenskador. Vid droppläckage, som t.ex. är vanligt från läckande rörfogar, är detta nödvändigt för att man ska kunna upptäcka felet. Exempel på godkänd förläggning: Synligt förlagda rör, det kan t.ex. vara: - Fördelningsledningar i källare, apparatrum och liknande - Fördelnings- och kopplingsledningar i badrum, duschrum, toalettrum eller tvättstugor. Rör förlagda i inklädnader eller schakt med vattentät botten och med en bra dimensionerad dränering som mynnar i ett utrymme med vattentätt golv (och helst med golvbrunn). Det kan t.ex. vara: - stamledningar i flervåningsbyggnader. - fördelnings- och kopplingsledningar i inklädnader eller installationsväggar i badrum. - fördelnings- och kopplingsledningar i köksinredning. Installationer utförda som rör-i-rör-system. Här bör man endast använda färdiga systemlösningar med rör, kopplingar, fastsättningar, genomföringar i vattentäta skikt och liknande som är provade tillsammans. Hela skyddsrörssystemet ska vara tätt så att ett eventuellt läckage kan ledas ut och bli 6

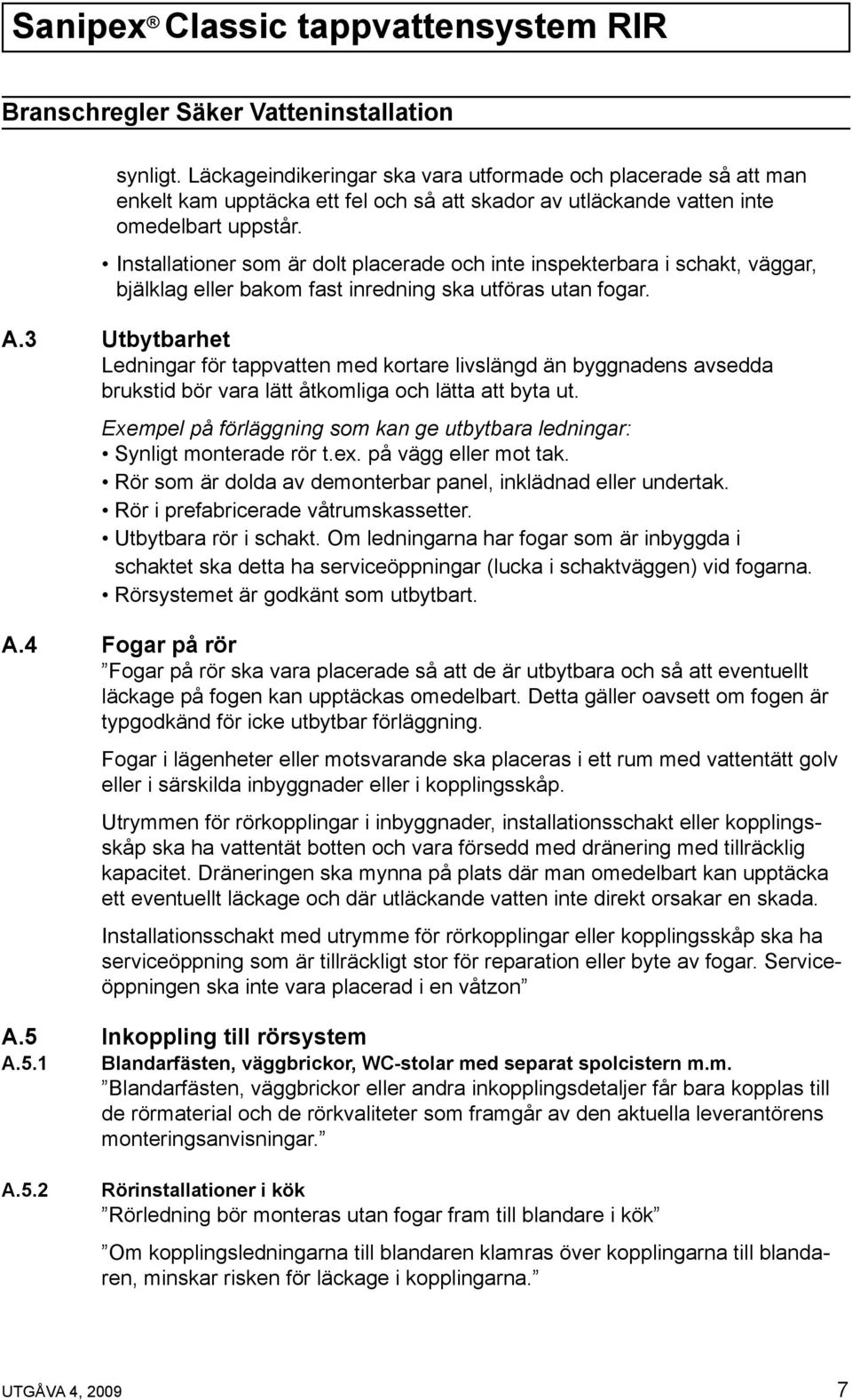

7 Branschregler Säker Vatteninstallation synligt. Läckageindikeringar ska vara utformade och placerade så att man enkelt kam upptäcka ett fel och så att skador av utläckande vatten inte omedelbart uppstår. Installationer som är dolt placerade och inte inspekterbara i schakt, väggar, bjälklag eller bakom fast inredning ska utföras utan fogar. A.3 Utbytbarhet Ledningar för tappvatten med kortare livslängd än byggnadens avsedda brukstid bör vara lätt åtkomliga och lätta att byta ut. Exempel på förläggning som kan ge utbytbara ledningar: Synligt monterade rör t.ex. på vägg eller mot tak. Rör som är dolda av demonterbar panel, inklädnad eller undertak. Rör i prefabricerade våtrumskassetter. Utbytbara rör i schakt. Om ledningarna har fogar som är inbyggda i schaktet ska detta ha serviceöppningar (lucka i schaktväggen) vid fogarna. Rörsystemet är godkänt som utbytbart. A.4 Fogar på rör Fogar på rör ska vara placerade så att de är utbytbara och så att eventuellt läckage på fogen kan upptäckas omedelbart. Detta gäller oavsett om fogen är typgodkänd för icke utbytbar förläggning. Fogar i lägenheter eller motsvarande ska placeras i ett rum med vattentätt golv eller i särskilda inbyggnader eller i kopplingsskåp. Utrymmen för rörkopplingar i inbyggnader, installationsschakt eller kopplingsskåp ska ha vattentät botten och vara försedd med dränering med tillräcklig kapacitet. Dräneringen ska mynna på plats där man omedelbart kan upptäcka ett eventuellt läckage och där utläckande vatten inte direkt orsakar en skada. Installationsschakt med utrymme för rörkopplingar eller kopplingsskåp ska ha serviceöppning som är tillräckligt stor för reparation eller byte av fogar. Serviceöppningen ska inte vara placerad i en våtzon A.5 Inkoppling till rörsystem A.5.1 Blandarfästen, väggbrickor, WC-stolar med separat spolcistern m.m. Blandarfästen, väggbrickor eller andra inkopplingsdetaljer får bara kopplas till de rörmaterial och de rörkvaliteter som framgår av den aktuella leverantörens monteringsanvisningar. A.5.2 Rörinstallationer i kök Rörledning bör monteras utan fogar fram till blandare i kök Om kopplingsledningarna till blandaren klamras över kopplingarna till blandaren, minskar risken för läckage i kopplingarna. 7

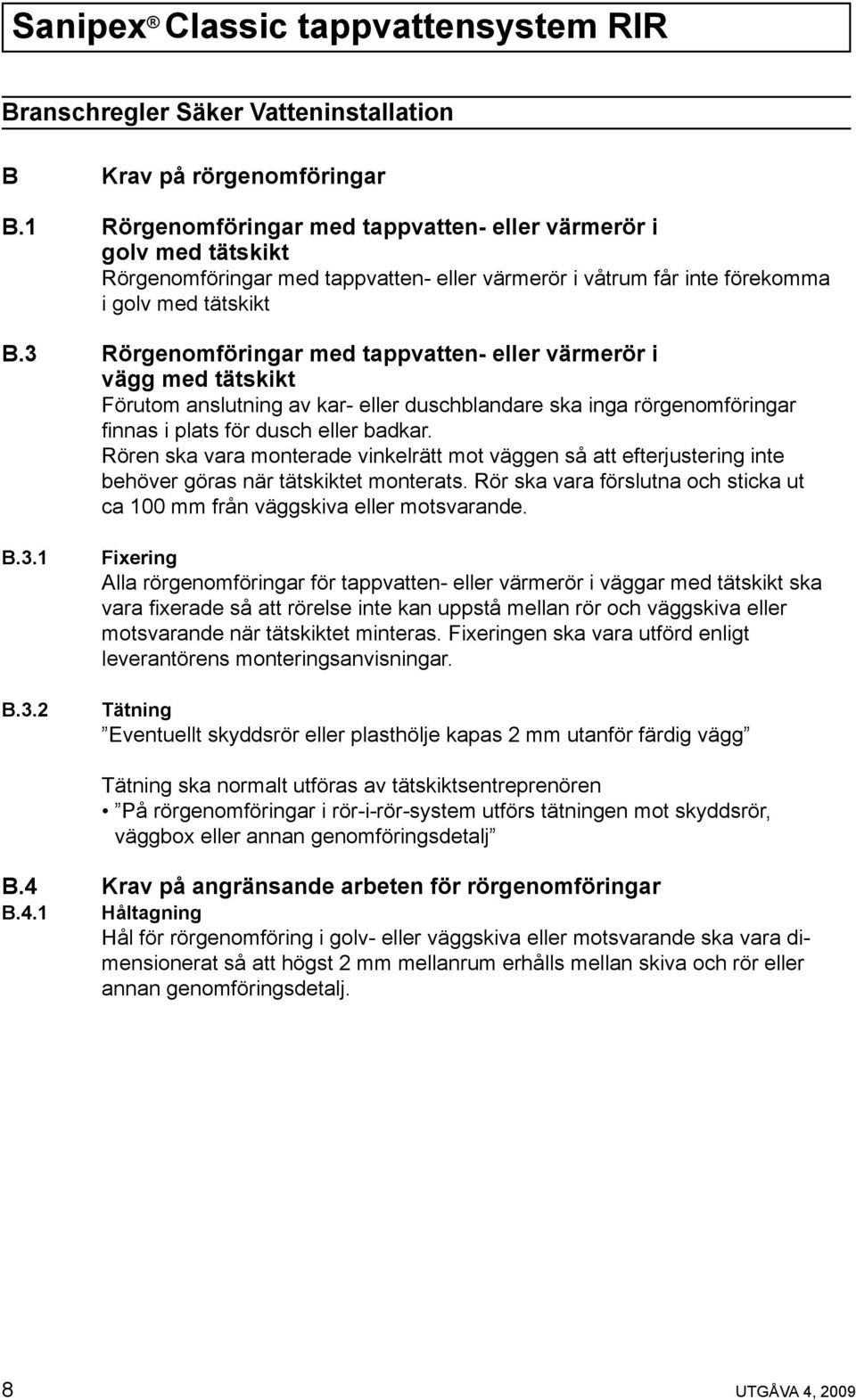

8 Branschregler Säker Vatteninstallation B Krav på rörgenomföringar B.1 Rörgenomföringar med tappvatten- eller värmerör i golv med tätskikt Rörgenomföringar med tappvatten- eller värmerör i våtrum får inte förekomma i golv med tätskikt B.3 Rörgenomföringar med tappvatten- eller värmerör i vägg med tätskikt Förutom anslutning av kar- eller duschblandare ska inga rörgenomföringar finnas i plats för dusch eller badkar. Rören ska vara monterade vinkelrätt mot väggen så att efterjustering inte behöver göras när tätskiktet monterats. Rör ska vara förslutna och sticka ut ca 100 mm från väggskiva eller motsvarande. B.3.1 B.3.2 Fixering Alla rörgenomföringar för tappvatten- eller värmerör i väggar med tätskikt ska vara fixerade så att rörelse inte kan uppstå mellan rör och väggskiva eller motsvarande när tätskiktet minteras. Fixeringen ska vara utförd enligt leverantörens monteringsanvisningar. Tätning Eventuellt skyddsrör eller plasthölje kapas 2 mm utanför färdig vägg Tätning ska normalt utföras av tätskiktsentreprenören På rörgenomföringar i rör-i-rör-system utförs tätningen mot skyddsrör, väggbox eller annan genomföringsdetalj B.4 Krav på angränsande arbeten för rörgenomföringar B.4.1 Håltagning Hål för rörgenomföring i golv- eller väggskiva eller motsvarande ska vara dimensionerat så att högst 2 mm mellanrum erhålls mellan skiva och rör eller annan genomföringsdetalj. 8

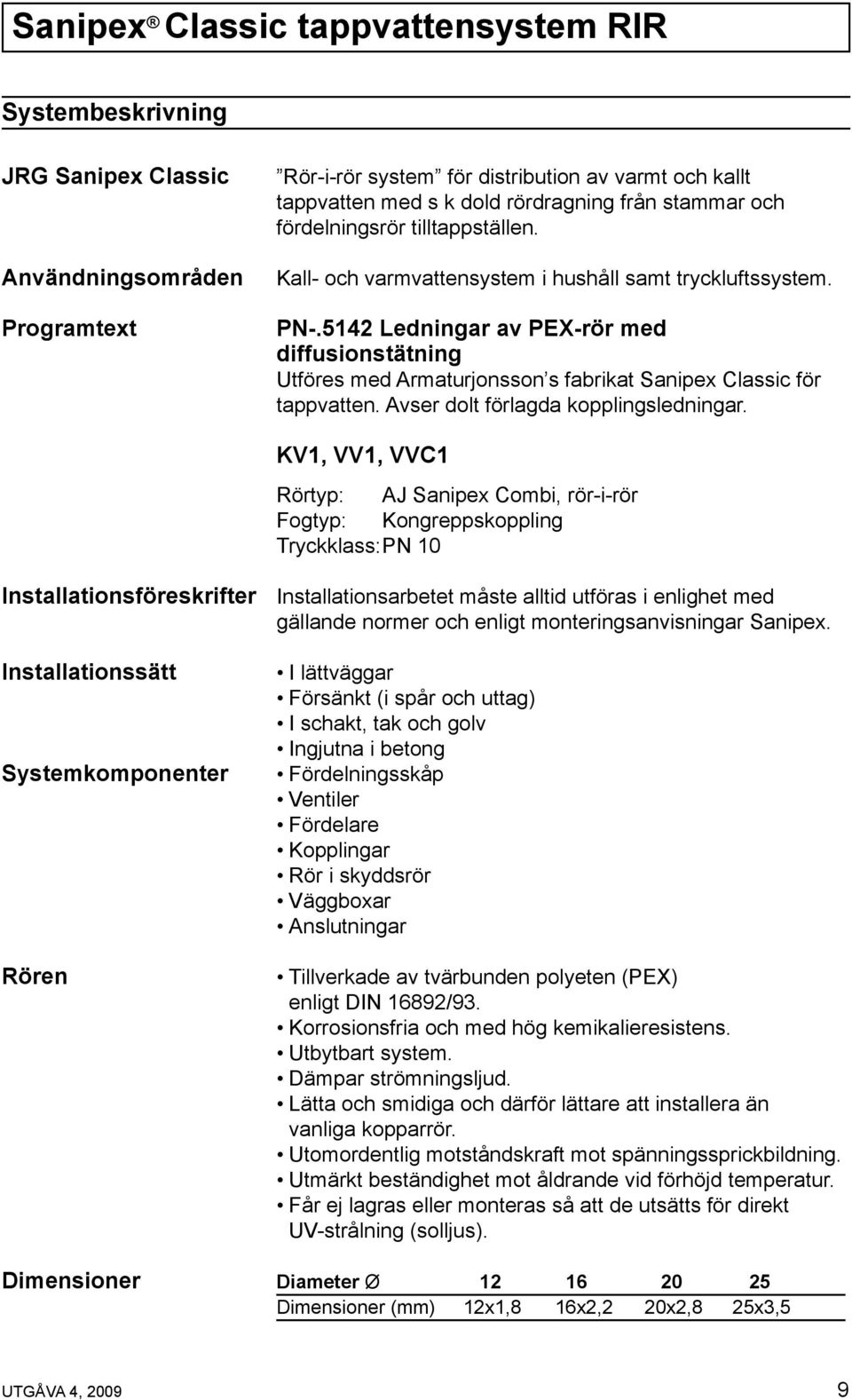

9 Systembeskrivning JRG Sanipex Classic Användningsområden Programtext Rör-i-rör system för distribution av varmt och kallt tappvatten med s k dold rördragning från stammar och fördelningsrör tilltappställen. Kall- och varmvattensystem i hushåll samt tryckluftssystem. PN Ledningar av PEX-rör med diffusionstätning Utföres med Armaturjonsson s fabrikat Sanipex Classic för tappvatten. Avser dolt förlagda kopplingsledningar. KV1, VV1, VVC1 Rörtyp: AJ Sanipex Combi, rör-i-rör Fogtyp: Kongreppskoppling Tryckklass: PN 10 Installationsföreskrifter Installationsarbetet måste alltid utföras i enlighet med gällande normer och enligt monteringsanvisningar Sanipex. Installationssätt Systemkomponenter Rören I lättväggar Försänkt (i spår och uttag) I schakt, tak och golv Ingjutna i betong Fördelningsskåp Ventiler Fördelare Kopplingar Rör i skyddsrör Väggboxar Anslutningar Tillverkade av tvärbunden polyeten (PEX) enligt DIN 16892/93. Korrosionsfria och med hög kemikalieresistens. Utbytbart system. Dämpar strömningsljud. Lätta och smidiga och därför lättare att installera än vanliga kopparrör. Utomordentlig motståndskraft mot spänningssprickbildning. Utmärkt beständighet mot åldrande vid förhöjd temperatur. Får ej lagras eller monteras så att de utsätts för direkt UV-strålning (solljus). Dimensioner Diameter ø Dimensioner (mm) 12x1,8 16x2,2 20x2,8 25x3,5 9

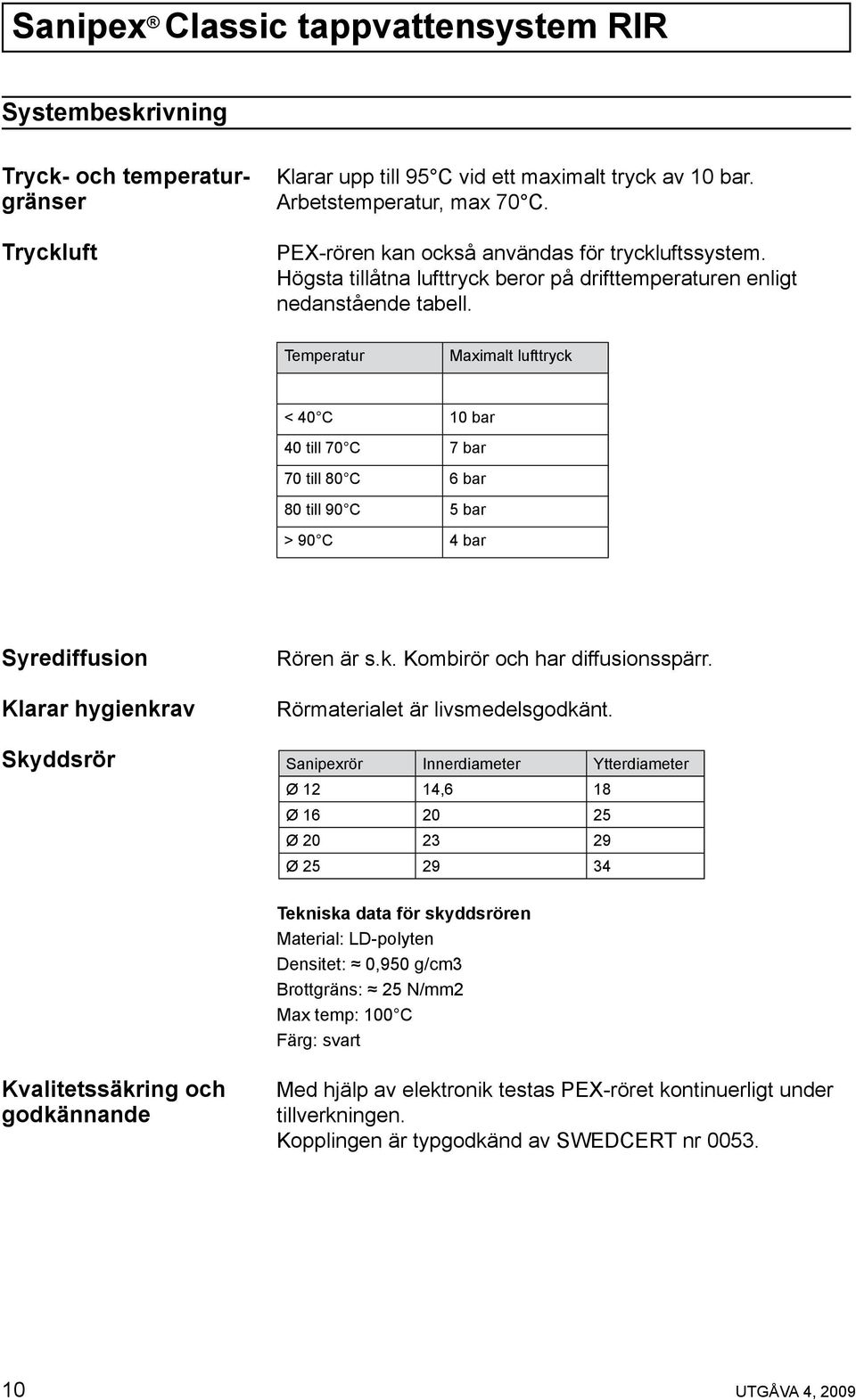

10 Systembeskrivning Tryck- och temperaturgränser Tryckluft Klarar upp till 95 C vid ett maximalt tryck av 10 bar. Arbetstemperatur, max 70 C. PEX-rören kan också användas för tryckluftssystem. Högsta tillåtna lufttryck beror på drifttemperaturen enligt nedanstående tabell. Temperatur Maximalt lufttryck < 40 C 10 bar 40 till 70 C 7 bar 70 till 80 C 6 bar 80 till 90 C 5 bar > 90 C 4 bar Syrediffusion Klarar hygienkrav Skyddsrör Rören är s.k. Kombirör och har diffusionsspärr. Rörmaterialet är livsmedelsgodkänt. Sanipexrör Innerdiameter Ytterdiameter ø 12 14,6 18 ø ø ø Tekniska data för skyddsrören Material: LD-polyten Densitet: 0,950 g/cm3 Brottgräns: 25 N/mm2 Max temp: 100 C Färg: svart Kvalitetssäkring och godkännande Med hjälp av elektronik testas PEX-röret kontinuerligt under tillverkningen. Kopplingen är typgodkänd av SWEDCERT nr

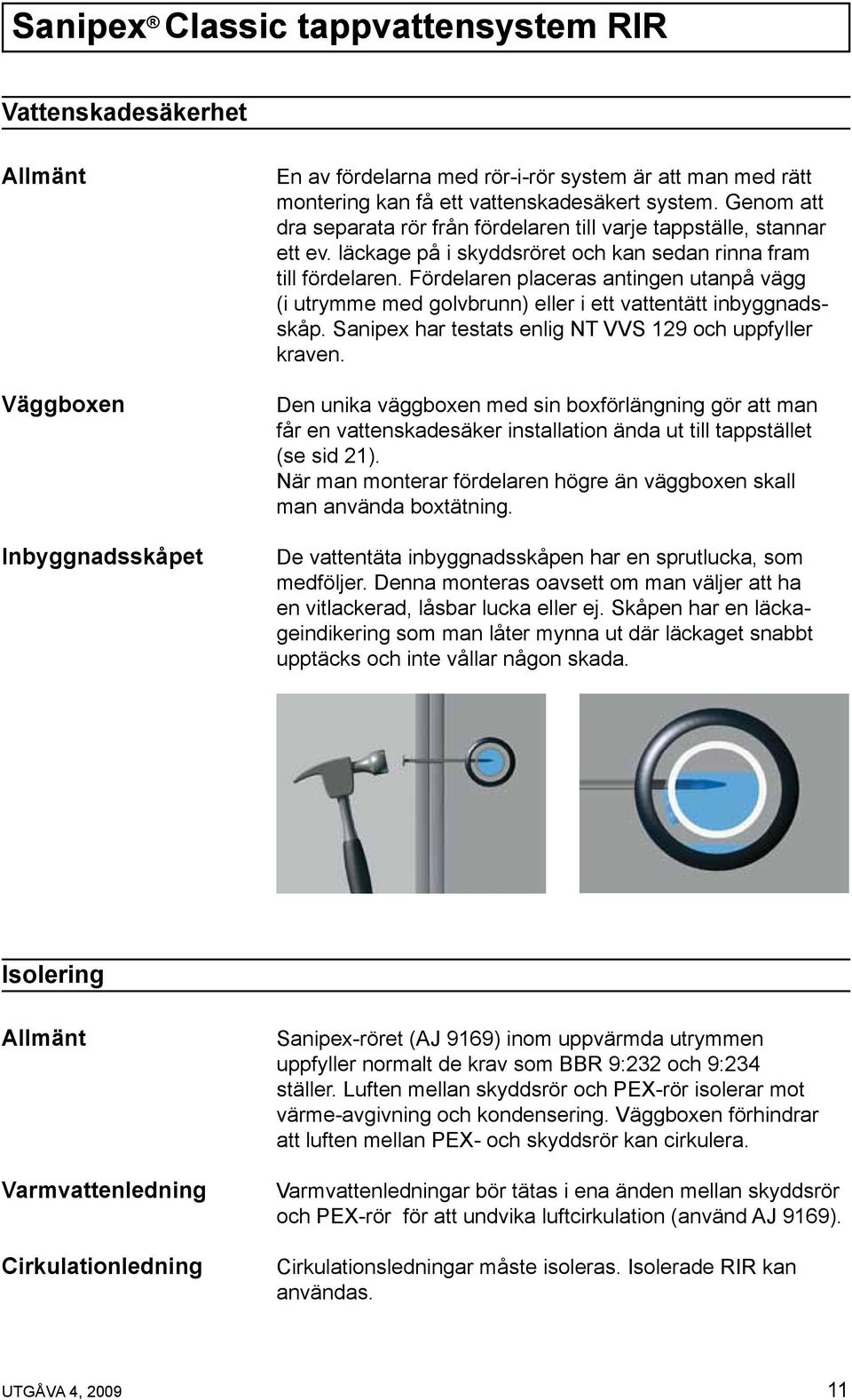

11 Vattenskadesäkerhet Allmänt Väggboxen Inbyggnadsskåpet En av fördelarna med rör-i-rör system är att man med rätt montering kan få ett vattenskadesäkert system. Genom att dra separata rör från fördelaren till varje tappställe, stannar ett ev. läckage på i skyddsröret och kan sedan rinna fram till fördelaren. Fördelaren placeras antingen utanpå vägg (i utrymme med golvbrunn) eller i ett vattentätt inbyggnadsskåp. Sanipex har testats enlig NT VVS 129 och uppfyller kraven. Den unika väggboxen med sin boxförlängning gör att man får en vattenskadesäker installation ända ut till tappstället (se sid 21). När man monterar fördelaren högre än väggboxen skall man använda boxtätning. De vattentäta inbyggnadsskåpen har en sprutlucka, som medföljer. Denna monteras oavsett om man väljer att ha en vitlackerad, låsbar lucka eller ej. Skåpen har en läckageindikering som man låter mynna ut där läckaget snabbt upptäcks och inte vållar någon skada. Isolering Allmänt Varmvattenledning Cirkulationledning Sanipex-röret (AJ 9169) inom uppvärmda utrymmen uppfyller normalt de krav som BBR 9:232 och 9:234 ställer. Luften mellan skyddsrör och PEX-rör isolerar mot värme-avgivning och kondensering. Väggboxen förhindrar att luften mellan PEX- och skyddsrör kan cirkulera. Varmvattenledningar bör tätas i ena änden mellan skyddsrör och PEX-rör för att undvika luftcirkulation (använd AJ 9169). Cirkulationsledningar måste isoleras. Isolerade RIR kan användas. 11

12 Skydd mot brandspridning Allmänt Armaturjonsson rör-i-rör uppfyller BBR:s krav med avseende på integritet (E) och isolering (I) om rören installeras enligt nedan: Luftrörelser mellan skyddsrör och mediarör skall alltid förhindras i båda riktningarna, bl a för att förhindra spridning av brandgaser. Lättväggar Tätning Betongkonstruktioner Inbyggnadsskåp Brandteknisk klassificering I trä- eller stålregelkonstruktioner skall skyddsröret fixeras mot byggnadsdel i omedelbar anslutning till genombrottet av brandcell. Detta utföres lämpligen med en 12 mm plyfakortling innanför gipsskivorna och ett fixeringsbleck. Tätning mellan skyddsrör och golv/vägg skall göras med obrännbart material t ex stenull, snabbcement eller spackel. Tätning runt boxförlängare i brandcellsskiljande vägg bör utföras med brandskyddsmassa Intumex eller likvärdig. I betongkonstruktioner erhålles erforderlig fixering och tätning med kringgjutning av skyddsröret. Om möjligt bör man undvika att placera inbyggnadsskåp i brandcellsskiljande vägg. Om detta inte går måste väggen vara såtjock (5 reglar) att skåpet kan sättas inne i väggen. Brandklassadeluckor hittar man hos Gyproc eller Danogips. Vid genombrott av brandcellskiljande byggnadsdel gäller följande brandteknisk klassificering: Vägg/golv tjocklek Uppbyggnad 12 mm (18 mm) 25 mm vägg: betong, lättbetong, tegel, eller gips på trä-/stål reglar 75 mm vägg: betong, lättbetong, tegel, eller gips på trä-/stålreglar 12 mm (25 mm) 20 mm (29 mm) EL 30 EL 30 - EL 30 EL 30 EL mm vägg: betong, lättbetong, tegel EL 60 EL 60 EL mm golv: betong, lättbetong EL 60 EL 60 EL 60 12

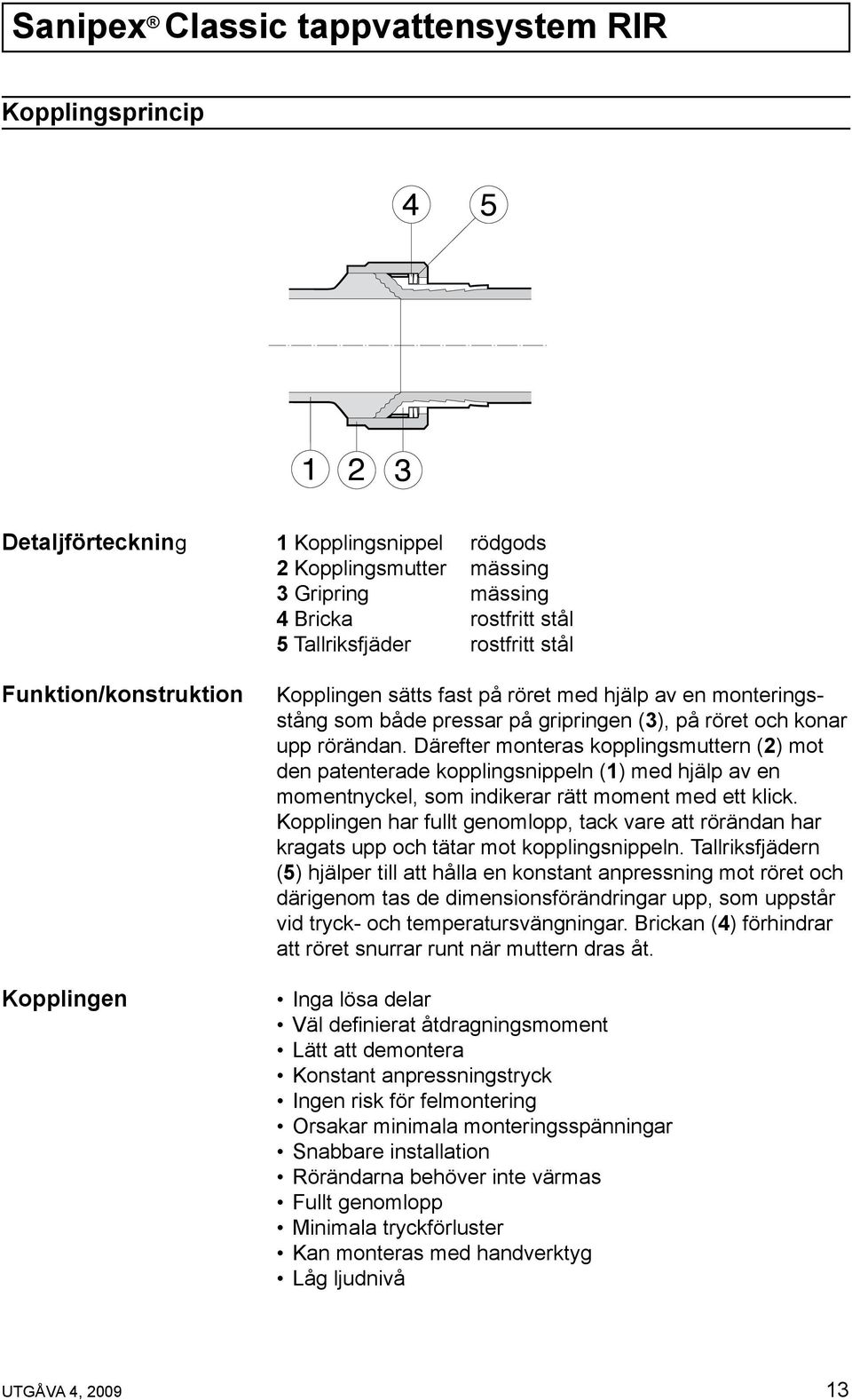

13 Kopplingsprincip Detaljförteckning 1 Kopplingsnippel rödgods 2 Kopplingsmutter mässing 3 Gripring mässing 4 Bricka rostfritt stål 5 Tallriksfjäder rostfritt stål Funktion/konstruktion Kopplingen Kopplingen sätts fast på röret med hjälp av en monteringsstång som både pressar på gripringen (3), på röret och konar upp rörändan. Därefter monteras kopplingsmuttern (2) mot den patenterade kopplingsnippeln (1) med hjälp av en momentnyckel, som indikerar rätt moment med ett klick. Kopplingen har fullt genomlopp, tack vare att rörändan har kragats upp och tätar mot kopplingsnippeln. Tallriksfjädern (5) hjälper till att hålla en konstant anpressning mot röret och därigenom tas de dimensionsförändringar upp, som uppstår vid tryck- och temperatursvängningar. Brickan (4) förhindrar att röret snurrar runt när muttern dras åt. Inga lösa delar Väl definierat åtdragningsmoment Lätt att demontera Konstant anpressningstryck Ingen risk för felmontering Orsakar minimala monteringsspänningar Snabbare installation Rörändarna behöver inte värmas Fullt genomlopp Minimala tryckförluster Kan monteras med handverktyg Låg ljudnivå 13

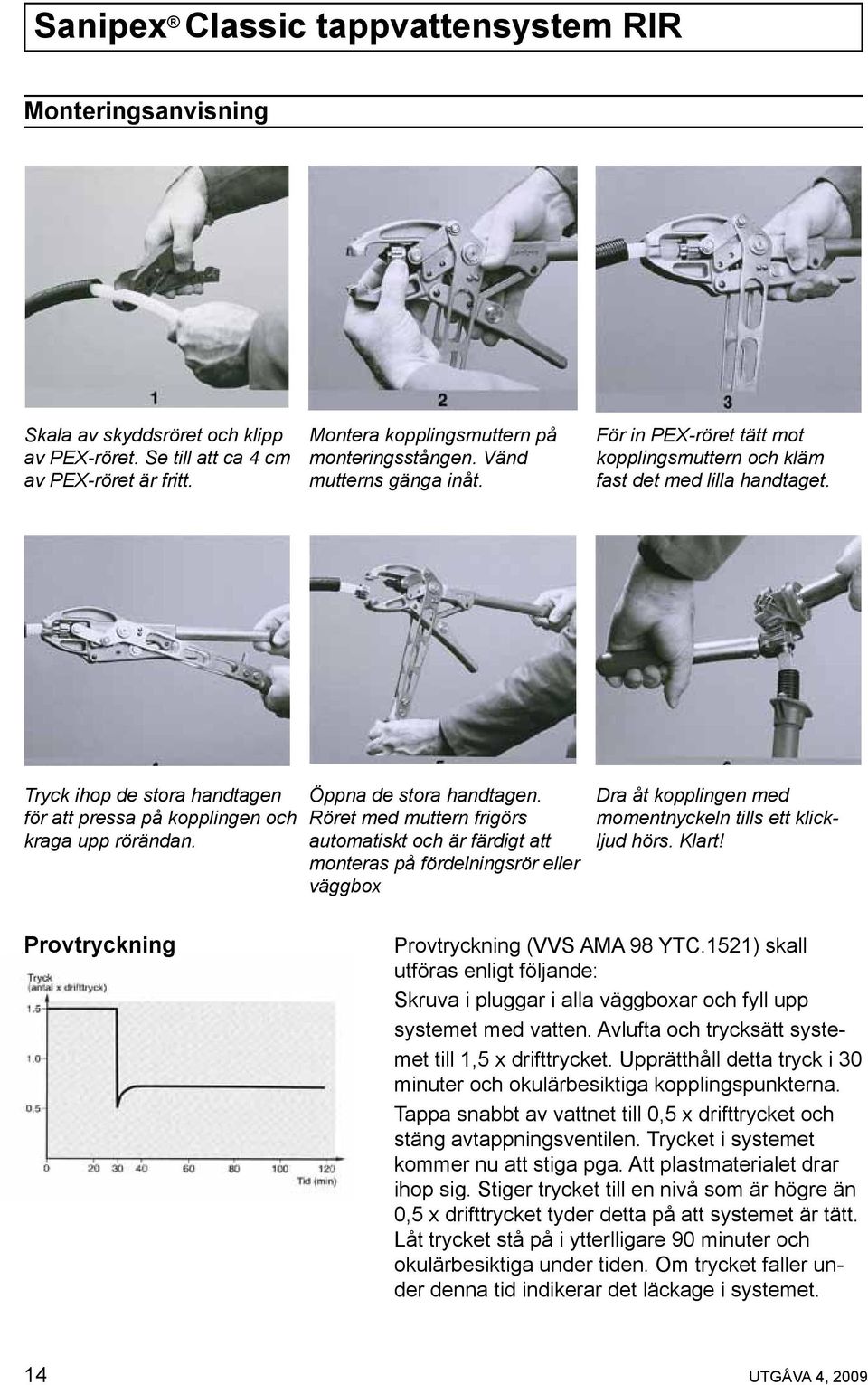

14 Monteringsanvisning Skala av skyddsröret och klipp av PEX-röret. Se till att ca 4 cm av PEX-röret är fritt. Montera kopplingsmuttern på monteringsstången. Vänd mutterns gänga inåt. För in PEX-röret tätt mot kopplingsmuttern och kläm fast det med lilla handtaget. Tryck ihop de stora handtagen för att pressa på kopplingen och kraga upp rörändan. Öppna de stora handtagen. Röret med muttern frigörs automatiskt och är färdigt att monteras på fördelningsrör eller väggbox Dra åt kopplingen med momentnyckeln tills ett klickljud hörs. Klart! Provtryckning Provtryckning (VVS AMA 98 YTC.1521) skall utföras enligt följande: Skruva i pluggar i alla väggboxar och fyll upp systemet med vatten. Avlufta och trycksätt systemet till 1,5 x drifttrycket. Upprätthåll detta tryck i 30 minuter och okulärbesiktiga kopplingspunkterna. Tappa snabbt av vattnet till 0,5 x drifttrycket och stäng avtappningsventilen. Trycket i systemet kommer nu att stiga pga. Att plastmaterialet drar ihop sig. Stiger trycket till en nivå som är högre än 0,5 x drifttrycket tyder detta på att systemet är tätt. Låt trycket stå på i ytterlligare 90 minuter och okulärbesiktiga under tiden. Om trycket faller under denna tid indikerar det läckage i systemet. 14

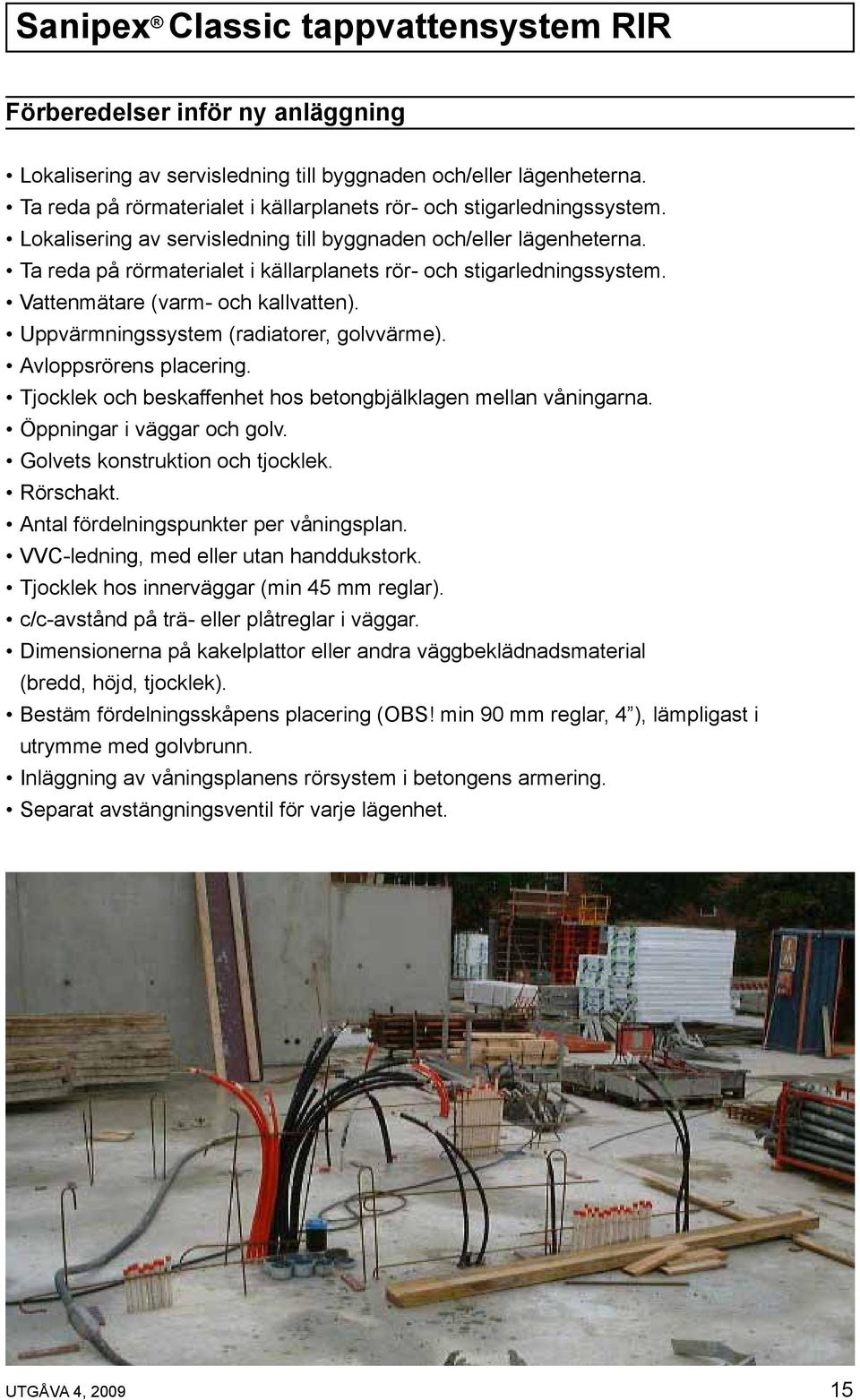

15 Förberedelser inför ny anläggning Lokalisering av servisledning till byggnaden och/eller lägenheterna. Ta reda på rörmaterialet i källarplanets rör- och stigarledningssystem. Lokalisering av servisledning till byggnaden och/eller lägenheterna. Ta reda på rörmaterialet i källarplanets rör- och stigarledningssystem. Vattenmätare (varm- och kallvatten). Uppvärmningssystem (radiatorer, golvvärme). Avloppsrörens placering. Tjocklek och beskaffenhet hos betongbjälklagen mellan våningarna. Öppningar i väggar och golv. Golvets konstruktion och tjocklek. Rörschakt. Antal fördelningspunkter per våningsplan. VVC-ledning, med eller utan handdukstork. Tjocklek hos innerväggar (min 45 mm reglar). c/c-avstånd på trä- eller plåtreglar i väggar. Dimensionerna på kakelplattor eller andra väggbeklädnadsmaterial (bredd, höjd, tjocklek). Bestäm fördelningsskåpens placering (OBS! min 90 mm reglar, 4 ), lämpligast i utrymme med golvbrunn. Inläggning av våningsplanens rörsystem i betongens armering. Separat avstängningsventil för varje lägenhet. 15

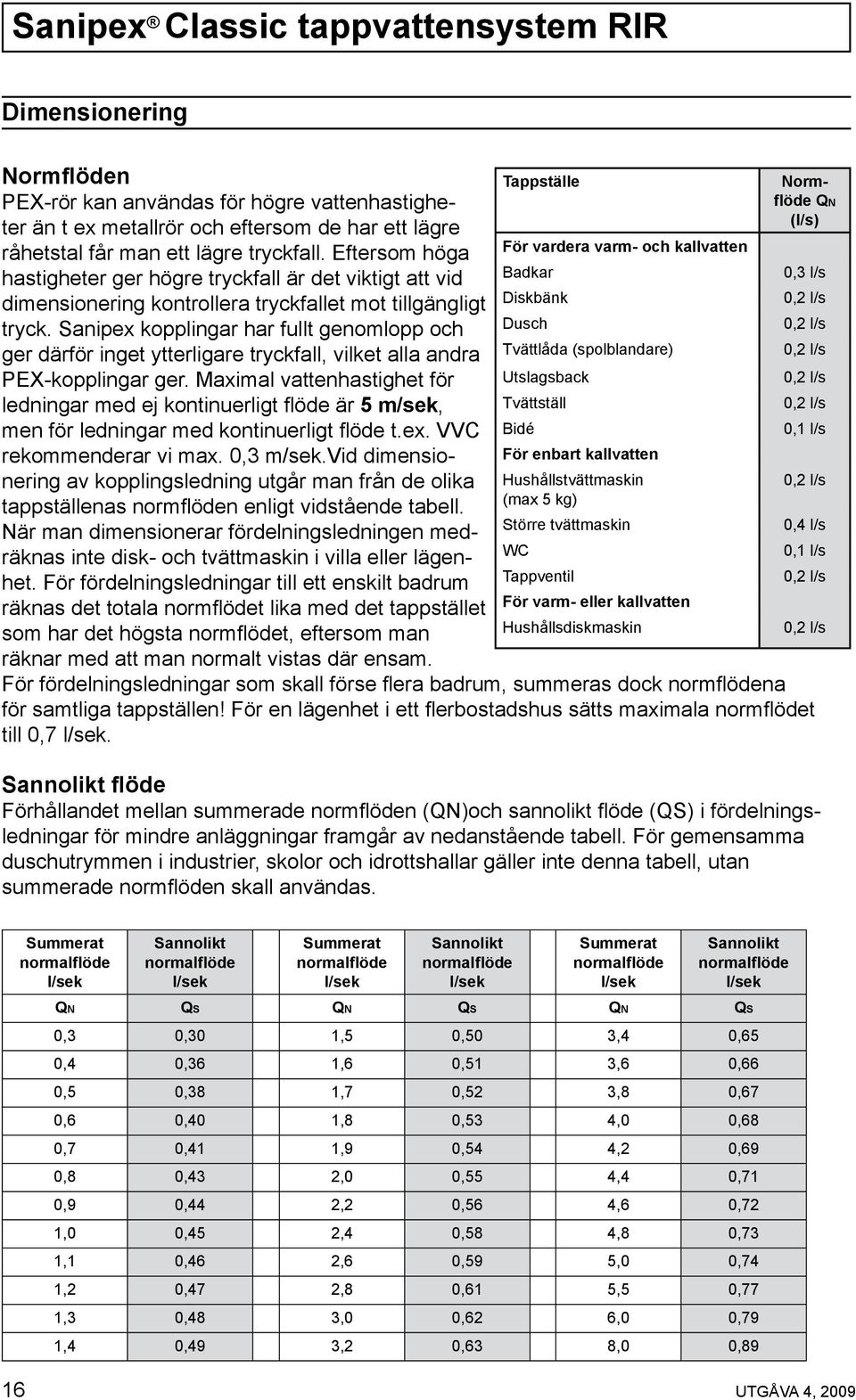

16 Dimensionering Normflöden PEX-rör kan användas för högre vattenhastigheter än t ex metallrör och eftersom de har ett lägre råhetstal får man ett lägre tryckfall. Eftersom höga hastigheter ger högre tryckfall är det viktigt att vid dimensionering kontrollera tryckfallet mot tillgängligt tryck. Sanipex kopplingar har fullt genomlopp och ger därför inget ytterligare tryckfall, vilket alla andra PEX-kopplingar ger. Maximal vattenhastighet för ledningar med ej kontinuerligt flöde är 5 m/sek, men för ledningar med kontinuerligt flöde t.ex. VVC rekommenderar vi max. 0,3 m/sek.vid dimensionering av kopplingsledning utgår man från de olika tappställenas normflöden enligt vidstående tabell. När man dimensionerar fördelningsledningen medräknas inte disk- och tvättmaskin i villa eller lägenhet. För fördelningsledningar till ett enskilt badrum räknas det totala normflödet lika med det tappstället som har det högsta normflödet, eftersom man räknar med att man normalt vistas där ensam. Tappställe För vardera varm- och kallvatten Badkar Diskbänk Dusch Tvättlåda (spolblandare) Utslagsback Tvättställ Bidé För enbart kallvatten Hushållstvättmaskin (max 5 kg) Större tvättmaskin WC Tappventil För varm- eller kallvatten Hushållsdiskmaskin Normflöde QN (l/s) För fördelningsledningar som skall förse flera badrum, summeras dock normflödena för samtliga tappställen! För en lägenhet i ett flerbostadshus sätts maximala normflödet till 0,7 l/sek. 0,3 l/s 0,2 l/s 0,2 l/s 0,2 l/s 0,2 l/s 0,2 l/s 0,1 l/s Sannolikt flöde Förhållandet mellan summerade normflöden (QN)och sannolikt flöde (QS) i fördelningsledningar för mindre anläggningar framgår av nedanstående tabell. För gemensamma duschutrymmen i industrier, skolor och idrottshallar gäller inte denna tabell, utan summerade normflöden skall användas. 0,2 l/s 0,4 l/s 0,1 l/s 0,2 l/s 0,2 l/s Summerat normalflöde l/sek Sannolikt normalflöde l/sek Summerat normalflöde l/sek Sannolikt normalflöde l/sek Summerat normalflöde l/sek Sannolikt normalflöde l/sek QN QS QN QS QN QS 0,3 0,30 1,5 0,50 3,4 0,65 0,4 0,36 1,6 0,51 3,6 0,66 0,5 0,38 1,7 0,52 3,8 0,67 0,6 0,40 1,8 0,53 4,0 0,68 0,7 0,41 1,9 0,54 4,2 0,69 0,8 0,43 2,0 0,55 4,4 0,71 0,9 0,44 2,2 0,56 4,6 0,72 1,0 0,45 2,4 0,58 4,8 0,73 1,1 0,46 2,6 0,59 5,0 0,74 1,2 0,47 2,8 0,61 5,5 0,77 1,3 0,48 3,0 0,62 6,0 0,79 1,4 0,49 3,2 0,63 8,0 0,89 16

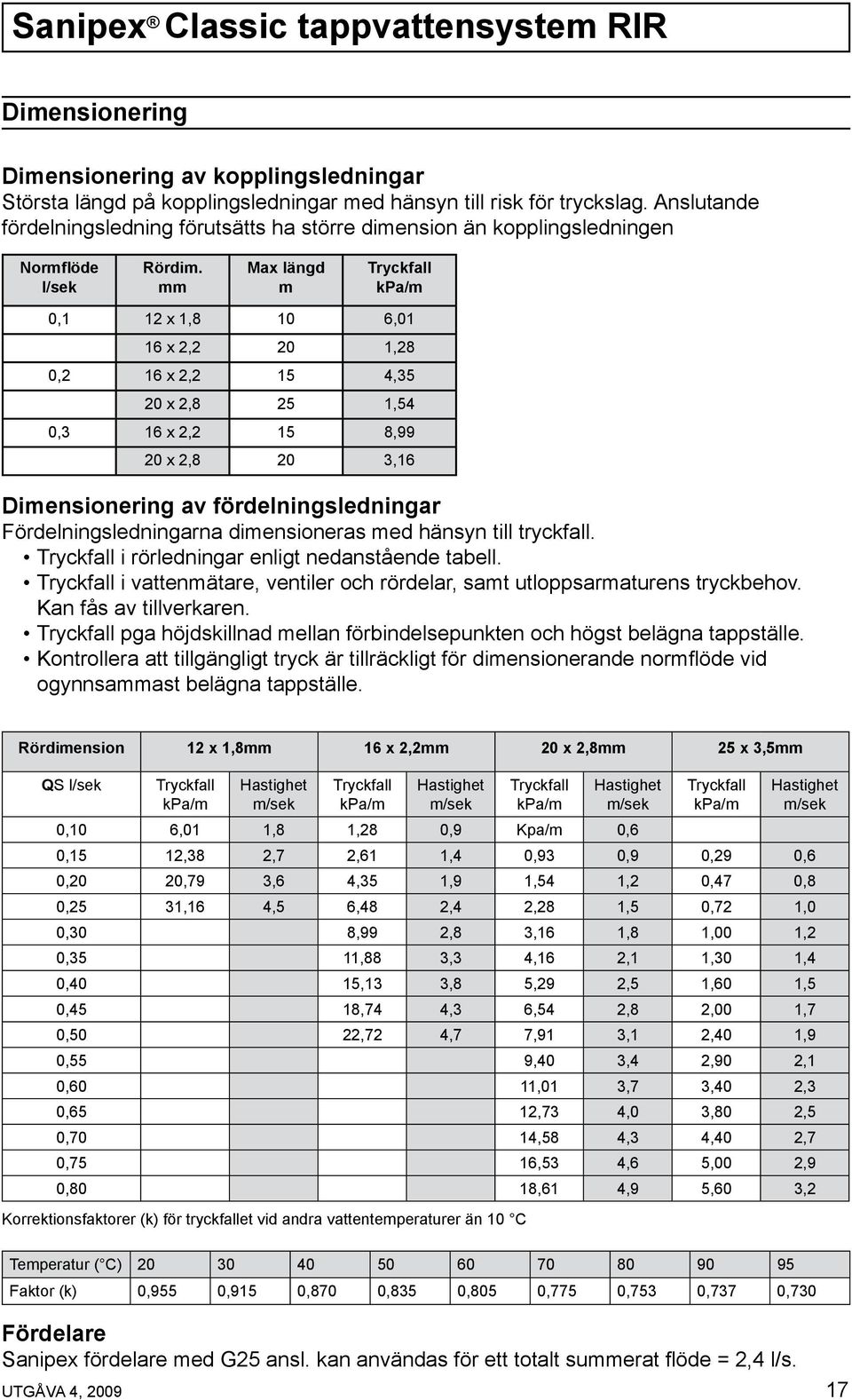

17 Dimensionering Dimensionering av kopplingsledningar Största längd på kopplingsledningar med hänsyn till risk för tryckslag. Anslutande fördelningsledning förutsätts ha större dimension än kopplingsledningen Normflöde l/sek Rördim. mm Max längd m Tryckfall kpa/m 0,1 12 x 1,8 10 6,01 16 x 2,2 20 1,28 0,2 16 x 2,2 15 4,35 20 x 2,8 25 1,54 0,3 16 x 2,2 15 8,99 20 x 2,8 20 3,16 Dimensionering av fördelningsledningar Fördelningsledningarna dimensioneras med hänsyn till tryckfall. Tryckfall i rörledningar enligt nedanstående tabell. Tryckfall i vattenmätare, ventiler och rördelar, samt utloppsarmaturens tryckbehov. Kan fås av tillverkaren. Tryckfall pga höjdskillnad mellan förbindelsepunkten och högst belägna tappställe. Kontrollera att tillgängligt tryck är tillräckligt för dimensionerande normflöde vid ogynnsammast belägna tappställe. Rördimension 12 x 1,8mm 16 x 2,2mm 20 x 2,8mm 25 x 3,5mm QS l/sek Tryckfall kpa/m Hastighet m/sek Tryckfall kpa/m Hastighet m/sek Tryckfall kpa/m Hastighet m/sek Tryckfall kpa/m Hastighet m/sek 0,10 6,01 1,8 1,28 0,9 Kpa/m 0,6 0,15 12,38 2,7 2,61 1,4 0,93 0,9 0,29 0,6 0,20 20,79 3,6 4,35 1,9 1,54 1,2 0,47 0,8 0,25 31,16 4,5 6,48 2,4 2,28 1,5 0,72 1,0 0,30 8,99 2,8 3,16 1,8 1,00 1,2 0,35 11,88 3,3 4,16 2,1 1,30 1,4 0,40 15,13 3,8 5,29 2,5 1,60 1,5 0,45 18,74 4,3 6,54 2,8 2,00 1,7 0,50 22,72 4,7 7,91 3,1 2,40 1,9 0,55 9,40 3,4 2,90 2,1 0,60 11,01 3,7 3,40 2,3 0,65 12,73 4,0 3,80 2,5 0,70 14,58 4,3 4,40 2,7 0,75 16,53 4,6 5,00 2,9 0,80 18,61 4,9 5,60 3,2 Korrektionsfaktorer (k) för tryckfallet vid andra vattentemperaturer än 10 C Temperatur ( C) Faktor (k) 0,955 0,915 0,870 0,835 0,805 0,775 0,753 0,737 0,730 Fördelare Sanipex fördelare med G25 ansl. kan användas för ett totalt summerat flöde = 2,4 l/s. 17

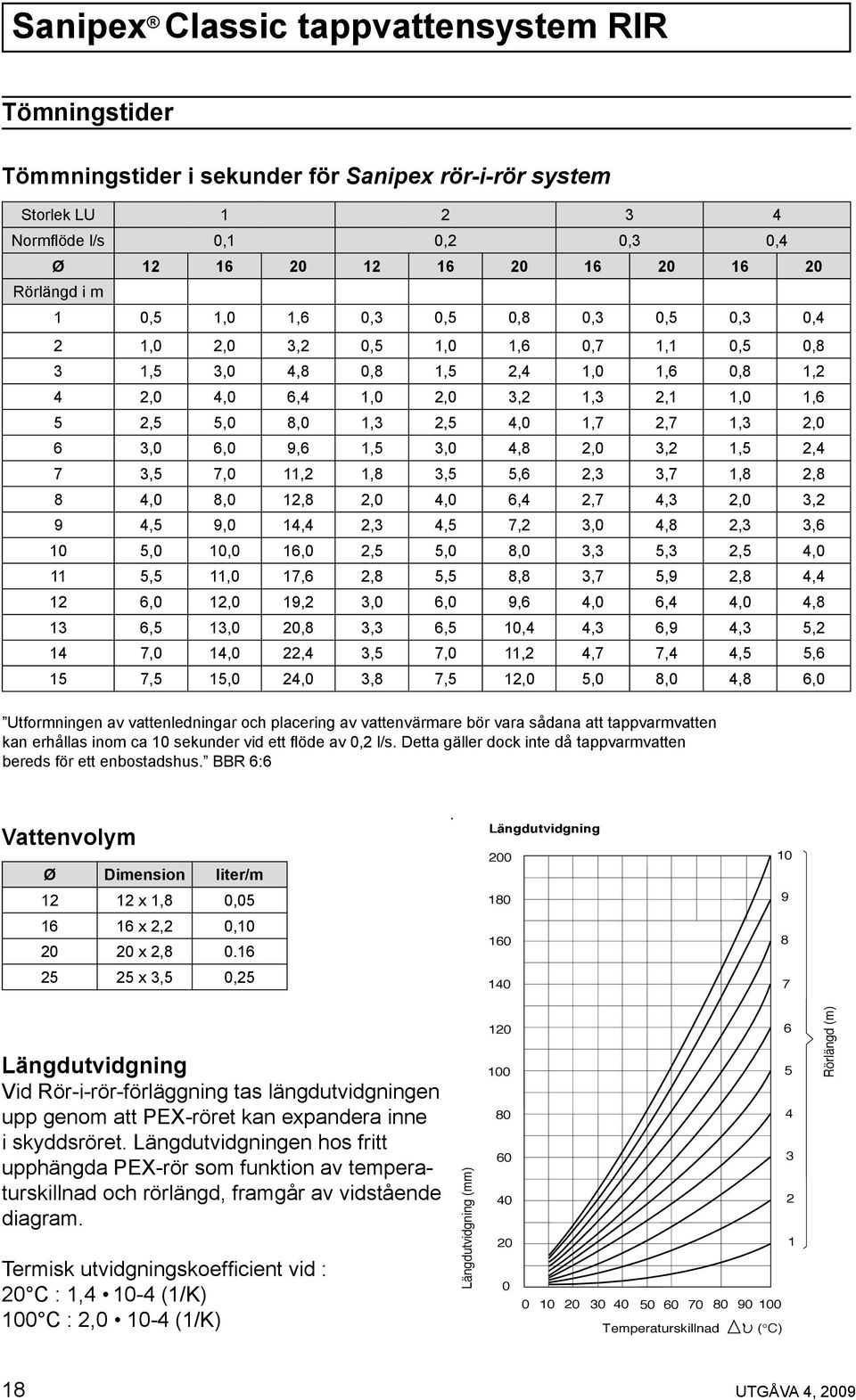

18 Tömningstider Tömmningstider i sekunder för Sanipex rör-i-rör system Storlek LU Normflöde l/s 0,1 0,2 0,3 0,4 ø Rörlängd i m 1 0,5 1,0 1,6 0,3 0,5 0,8 0,3 0,5 0,3 0,4 2 1,0 2,0 3,2 0,5 1,0 1,6 0,7 1,1 0,5 0,8 3 1,5 3,0 4,8 0,8 1,5 2,4 1,0 1,6 0,8 1,2 4 2,0 4,0 6,4 1,0 2,0 3,2 1,3 2,1 1,0 1,6 5 2,5 5,0 8,0 1,3 2,5 4,0 1,7 2,7 1,3 2,0 6 3,0 6,0 9,6 1,5 3,0 4,8 2,0 3,2 1,5 2,4 7 3,5 7,0 11,2 1,8 3,5 5,6 2,3 3,7 1,8 2,8 8 4,0 8,0 12,8 2,0 4,0 6,4 2,7 4,3 2,0 3,2 9 4,5 9,0 14,4 2,3 4,5 7,2 3,0 4,8 2,3 3,6 10 5,0 10,0 16,0 2,5 5,0 8,0 3,3 5,3 2,5 4,0 11 5,5 11,0 17,6 2,8 5,5 8,8 3,7 5,9 2,8 4,4 12 6,0 12,0 19,2 3,0 6,0 9,6 4,0 6,4 4,0 4,8 13 6,5 13,0 20,8 3,3 6,5 10,4 4,3 6,9 4,3 5,2 14 7,0 14,0 22,4 3,5 7,0 11,2 4,7 7,4 4,5 5,6 15 7,5 15,0 24,0 3,8 7,5 12,0 5,0 8,0 4,8 6,0 Utformningen av vattenledningar och placering av vattenvärmare bör vara sådana att tappvarmvatten kan erhållas inom ca 10 sekunder vid ett flöde av 0,2 l/s. Detta gäller dock inte då tappvarmvatten bereds för ett enbostadshus. BBR 6:6 Vattenvolym ø Dimension liter/m x 1,8 0, x 2,2 0, x 2, x 3,5 0,25 Längdutvidgning Längdutvidgning Vid Rör-i-rör-förläggning tas längdutvidgningen upp genom att PEX-röret kan expandera inne i skyddsröret. Längdutvidgningen hos fritt upphängda PEX-rör som funktion av temperaturskillnad och rörlängd, framgår av vidstående diagram. Termisk utvidgningskoefficient vid : 20 C : 1, (1/K) 100 C : 2, (1/K) Längdutvidgning (mm) Temperaturskillnad ( C) Rörlängd (m) 18

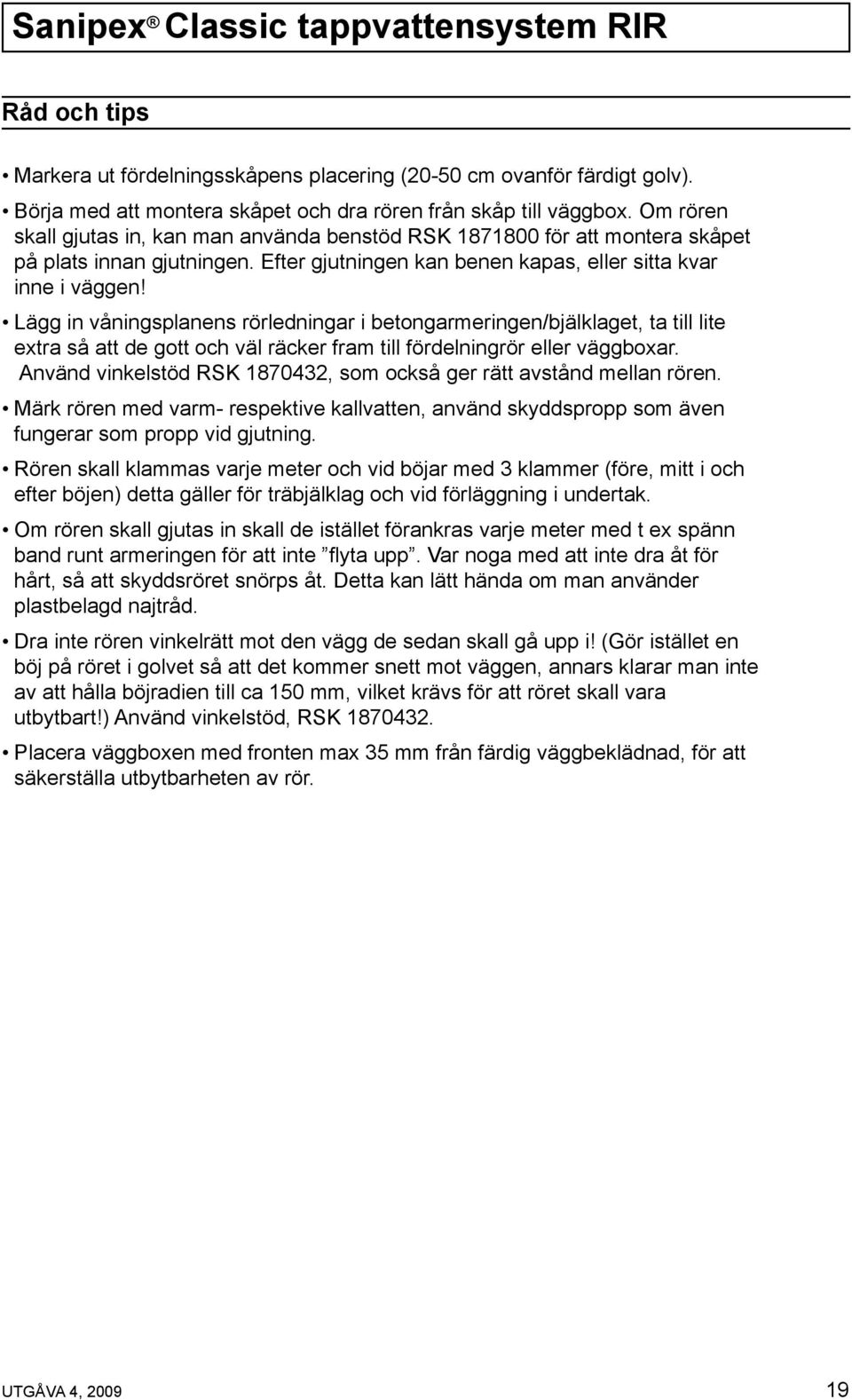

19 Råd och tips Markera ut fördelningsskåpens placering (20-50 cm ovanför färdigt golv). Börja med att montera skåpet och dra rören från skåp till väggbox. Om rören skall gjutas in, kan man använda benstöd RSK för att montera skåpet på plats innan gjutningen. Efter gjutningen kan benen kapas, eller sitta kvar inne i väggen! Lägg in våningsplanens rörledningar i betongarmeringen/bjälklaget, ta till lite extra så att de gott och väl räcker fram till fördelningrör eller väggboxar. Använd vinkelstöd RSK , som också ger rätt avstånd mellan rören. Märk rören med varm- respektive kallvatten, använd skyddspropp som även fungerar som propp vid gjutning. Rören skall klammas varje meter och vid böjar med 3 klammer (före, mitt i och efter böjen) detta gäller för träbjälklag och vid förläggning i undertak. Om rören skall gjutas in skall de istället förankras varje meter med t ex spänn band runt armeringen för att inte flyta upp. Var noga med att inte dra åt för hårt, så att skyddsröret snörps åt. Detta kan lätt hända om man använder plastbelagd najtråd. Dra inte rören vinkelrätt mot den vägg de sedan skall gå upp i! (Gör istället en böj på röret i golvet så att det kommer snett mot väggen, annars klarar man inte av att hålla böjradien till ca 150 mm, vilket krävs för att röret skall vara utbytbart!) Använd vinkelstöd, RSK Placera väggboxen med fronten max 35 mm från färdig väggbeklädnad, för att säkerställa utbytbarheten av rör. 19

20 Installationsexempel Exempel på rördragning i badrum med tvättställ, WC, dusch och badkar. KV VV VVC 20

21 Kontroll av monteringstång Instruktion Årlig kontroll av monteringstång för 16 och 20 mm Sätt in tolken (1) i tångens käftar (2). Stäng och håll kvar låshandtaget (låshandtaget behöver inte spärras). 3 4 d 12 x 1,8 X= 2,5 mm d 16 x 2,2 X= 3 mm d 20 x 2,8 X= 3,5 mm X min Tolken (1) får inte av sin egen tyngd falla ur käftarnas grepp (2). Kontroll av monteringsresultat: konflänsen för PEX-röret på en korrekt monterad konkoppling måste minst ha de i figuren angivna X-måtten 21

22

23

24 de m finn Nordens tätaste rör-i-rörsystem. Inte en enda läckande koppling sedan vi introducerade JRG Sanipex i Norden för 17 år sedan. Svårt att överträffa tror vi och ett bevis på JRG Sanipexsystemets unika kvaliteter. För trots att många kopierat idén sedan JRG var först på plan för mer än 30 år sedan, är det fortfarande många viktiga detaljer som bara finns på originalet. Retherm Armaturjonsson AB Frillesåsvägen 83, Frillesås Tel: Fax: E-post: info@retherm-aj.se
