1 GUSTAFS LINEAR SYSTEM

2 GUSTAFS LINEAR SYSTEM SYSTEMSYSTEM GUSTAFS LINEAR SYSTEM Gustafs Linear System är ett nytt och innovativt system med ribbor och plankor för interiöra väggar och tak. Gustafs Linear System är en påltlig, arbetssparande och exklusiv beklädnad som ger otaliga designmöjligheter. Genom att klä väggar eller tak med Gustafs ribbor eller plank kan man enkelt uppnå både akustik och brandklassnings krav. Gustafs Scandinavia har varit en ledande tillverkare av exklusiva träinredningar för offentliga miljöer i över hundra år. Kvalitet, design, prestanda, akustik och brandsäkerhet är kärnan i allt vi gör. Trä har alltid varit en stor del av vårat uttrycksmedel och genom åren har vi lyckats kombinerat våra snickerikunskaper med både andra material och tillverkningsnmetoder för att passa dagens byggprocess och krav. Vi erbjuder både standard lösningar och kundanpassade inredningsdetaljer och utgår från gedigen kunskap inom alla aspekter av ett rums design, konstruktion och prestanda, för att göra upplevelsen av rummet större. LINEAR RIB Det bästa valet när man efterfrågar ribbor med hög brandklassning, formstabilitet och bra miljöval. Gustafs Linear Rib ger dessutom stora designmöjligheter och möjligheten att skapa rundade installationer. LINEAR PLANK En till utseendet klassisk planka i valfritt träslag men med högsta brandklassning och formstabilitet. Detta tack vare en mantlad kärna av fibergips. Denna tillverkningsmetod gör dem dessutom till ett mycket bra miljöval. LINEAR MODULE Detta är vår enklaste och mest tidssparande lösning att installera. Gustafs Linear Module består av kasetter med färdigmonterade massiva träribbor, akustikfilt inkluderad. Modulernas utseende är lätta att kundanpassa. Mikhailovskaya Dacha St Petersburg

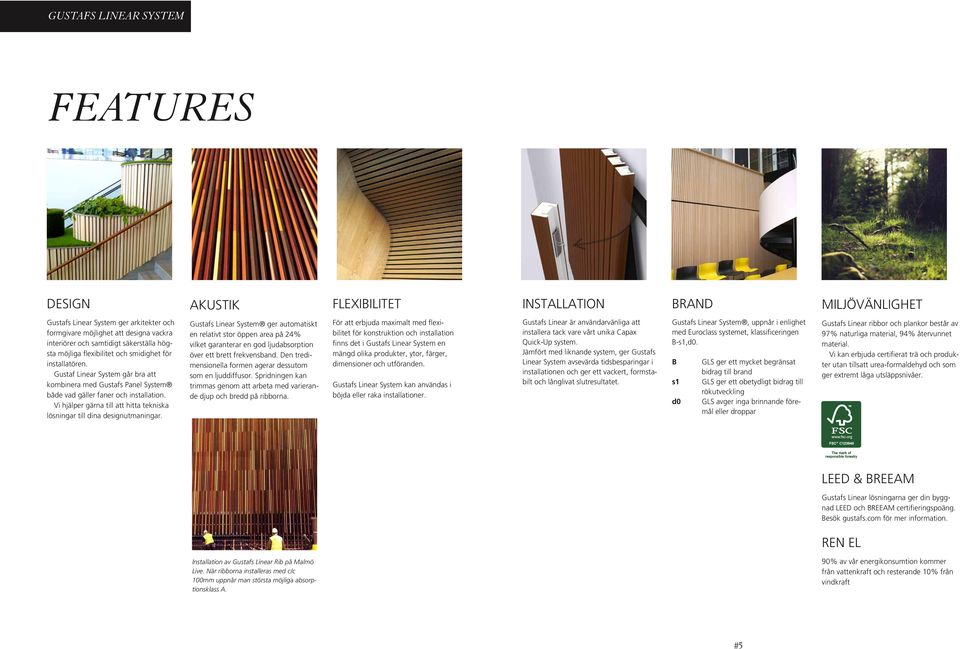

3 GUSTAFS LINEAR SYSTEM FEATURES DESIGN AKUSTIK FLEXIBILITET INSTALLATION BRAND MILJÖVÄNLIGHET Gustafs Linear System ger arkitekter och formgivare möjlighet att designa vackra interiörer och samtidigt säkerställa högsta möjliga flexibilitet och smidighet för installatören. Gustaf Linear System går bra att kombinera med Gustafs Panel System både vad gäller faner och installation. Vi hjälper gärna till att hitta tekniska lösningar till dina designutmaningar. Gustafs Linear System ger automatiskt en relativt stor öppen area på 24% vilket garanterar en god ljudabsorption över ett brett frekvensband. Den tredimensionella formen agerar dessutom som en ljuddiffusor. Spridningen kan trimmas genom att arbeta med varierande djup och bredd på ribborna. För att erbjuda maximalt med flexibilitet för konstruktion och installation finns det i Gustafs Linear System en mängd olika produkter, ytor, färger, dimensioner och utföranden. Gustafs Linear System kan användas i böjda eller raka installationer. Gustafs Linear är användarvänliga att installera tack vare vårt unika Capax Quick-Up system. Jämfört med liknande system, ger Gustafs Linear System avsevärda tidsbesparingar i installationen och ger ett vackert, formstabilt och långlivat slutresultatet. Gustafs Linear System, uppnår i enlighet med Euroclass systemet, klassificeringen B-s,d0. B s d0 GLS ger ett mycket begränsat bidrag till brand GLS ger ett obetydligt bidrag till rökutveckling GLS avger inga brinnande föremål eller droppar Gustafs Linear ribbor och plankor består av 97% naturliga material, 94% återvunnet material. Vi kan erbjuda certifierat trä och produkter utan tillsatt urea-formaldehyd och som ger extremt låga utsläppsnivåer. LEED & BREEAM Gustafs Linear lösningarna ger din byggnad LEED och BREEAM certifieringspoäng. Besök gustafs.com för mer information. REN EL Installation av Gustafs Linear Rib på Malmö Live. När ribborna installeras med c/c 00mm uppnår man största möjliga absorptionsklass A. 90% av vår energikonsumtion kommer från vattenkraft och resterande 0% från vindkraft #5

4 GUSTAFS LINEAR RIB RIBBOR Ribbornas äkta träyta kombinerat med en kärna av fibergips ger mycket bra brandklass för användning i offentliga rum, B-s,d0. Det unika och patentsökta Quick-Up installationssystemet ger ett säkert och tids sparande montage samt en vacker interiör finish. RIBBORNA En fiberförstärkt gipskärna klädd med äkta träfaner. Den naturliga träytan ger intryck av en massiv träprodukt med de naturliga variationer i mönster och färg som det innebär. Standardribborna finns i dimensionerna: 44 mm, 4 mm, 28 mm och 22 mm. 44 mm 8 mm 4 mm 28 mm 22 mm HIGH IMPACT RIBBOR, HIR För väggar i tuffa miljöer som i skolor, restauranger, entréer och korridorer, har vi utformat en extra robust och slagtålig ribba med en unik sandwichkärna som gör ribban mycket tåligare. 44 mm AKUSTIK VÄRDEN GUSTAFS LINEAR RIB 8 mm 8 mm 28 mm High impact ribborna finns i tre tjocklekar; 44mm, 8 mm och 28 mm. Vi har samarbetat sedan många år med teamet från GUSTAFS och LSA Projects eftersom de hjälper till att bidrar till den gemensam processen, från start till utförande / Simon Allford, Director - AHMM Mounting Insulation Air gap Installation Open area αw and depth interval sound class αp Hz 25 Hz 250 Hz 500 Hz 000 Hz 2000 Hz 4000 Hz 45 mm 7 mm 0 mm 50 mm 24% 0,5-C 0 mm 45 mm 0 mm 50 mm 24% 0,70-C 08 mm 50 mm 0 mm 00 mm 2% 0,95-A 0,00 0,05 0,5 0,90 0,90 0,70 0,5 0,05 0,0 0,90,00 0,75 0,0 0,5 0,05 0,5 0,95,00,00 0,95 0,75 FAKTA GUSTAFS LINEAR RIB ALLFORD HALL MONAGHAN MORRIS Kärna Fiberförstärkt Gips eller Sandwich Yta Träfaner, Täckmålat, Folie Tjocklek Fibergips; 22, 28, 4, 44 mm Sandwich; 28, 8, 44 mm Bredd 8 mm Längd 2400 mm Brandklassning B-s,d0 Akustik, öppen area 24% Installation Quick-Up installations Capax Går även att få i specialutförande SPECIAL Ribborna går även att få i andra utföranden så kontakta oss om du vill ha ribborna i andra dimentioner, ytor etc. När arkitekterna på Allford Hall Monaghan Morris kontor i London skulle göra om sitt eget kontor valde man ribbor till både väggar och tak. Ribborna skapar en effektiv ljudbarriär mellan det övre planet med öppet kontorslandskap och mötesrummen som ligger en halv trappa ner. Vi har arbetat med GUSTAFS och LSA Projects i tidigare projekt, såsom Leonard Street och Tooley St och visste att vi alltid kan förvänta oss kvalitetsprodukter. Just hög kvalitet var den viktigaste faktorn när vi skulle inreda vårt eget kontor, AHMM City. Installationen gjordes i en avsmalnande passage som förbinder två byggnader med olika golvnivåer och takhöjder. Genom att använda ribbor till både väggar och tak uppnådde vi en akustiska barriär mellan det öppna kontorslandskapet och mötesrummen och genom att använda ribbor i olika djup förstärktes dessutom passagens ovanliga geometriska form. Vi skapade en optisk illusion av att korridoren vidgas när man passerar mellan utrymmena. Teamet från LSA Project och Gustafs såg till att de svåra hörn och sammanfogningar vi ritat löstes och monterades. Slutresultatet överstiger vida våra förväntningar. #

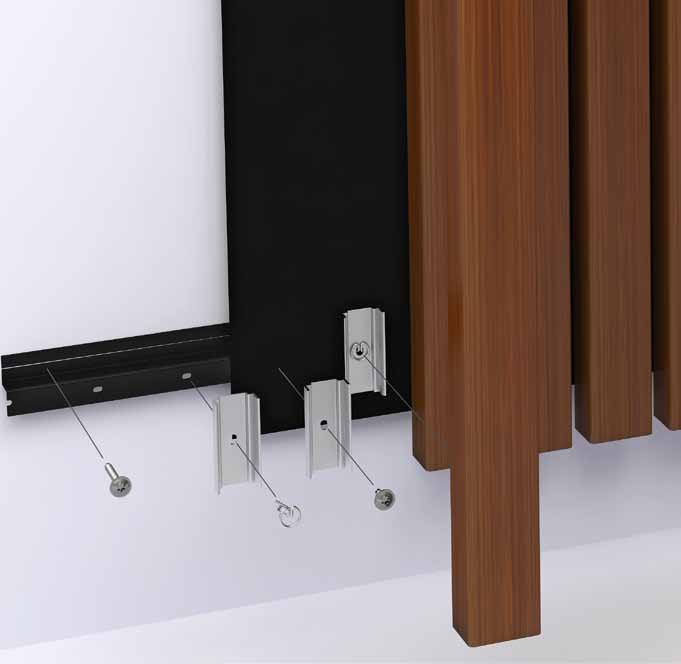

5 GUSTAFS LINEAR RIB RIB INSTALLATION SNABB & ENKEL 2 Quick-Up installationssystem ger ett säkert, tidsbe sparande och användarvänligt montage. Gustafs Linear System finns dessutom i en fullt demonterbar version som är perfekt då man behöver ha tillgång till bakomliggande konstruktioner. Jämfört med liknande system gör man en tidsbesparing på 2% vid installa tionoch inga speciella verktyg krävs. Gustafs Ribs ger en tidsbesparing på 2% jämfört med liknande system VÄGGINSTALLATION TAKINSTALLATION Installationen görs med skruvar eller för demonterbara ribbor med spring clips. 7. Capax BASE-W 2. Väggmonteringsskruv. Luftspalt eller isolering 4. Capax U-FIX 5. Capax in-line Skarvprofil. Gustafs ribbor 7. Spring clips. Takupphängning 2. Bärprofil BASE-C. Distansprofil Grepprofil U-FIX 5. In-line skarvdel. Gustafs Ribbor 7. Spring clips 8. Acoustex, akustikfilt CAPAX WALL GLS CAPAX CEILING GLS U-FIX 50, Grepprofil för ribbor, längd 50 mm U-FIX 200, In-line Skarvprofil för ribbor, längd 200 mm BASE-W, Väggprofil, längd 000 mm BASE-C Bärprofil 22 Distansprofil, med spår var 50 mm U-FIX 50, Grepprofil för ribbor, med hål, längd 50 mm #8 #9

6 GUSTAFS LINEAR RIB FANER / YTOR Gustafs Linear System finns att få i någon av Gustafs standard fanerkollektioner, Nature eller Gemini, men man kan även få andra träslag. Det går även att mantla ribborna med färgad folie för att få en solid färgad yta. EXEMPEL PÅ FANER FRÅN GUSTAFS NATURE KOLLEKTION Nature Ek Nature Björk Nature Svarvad Björk Nature Lönn Nature Ask Nature Bok Nature Päron Nature Mahogny Nature Oregon Pine Nature Alm Nature Körsbär Nature Teak Nature Valnöt Man kan även mantla ribborna med färgad folie. Kontakta oss för mer information angående färgade ribbor. #0

7 GUSTAFS LINEAR PLANK PLANK Gustafs Linear Plank är en vacker klassisk träplanka med bästa möjliga brandklass. Tillsammans med Gustafs Capax installationssystem garanteras ett perfekt slutresultat. Gustafs Plank går att integrera med Gustafs Panels och Gustafs Linear Rib. Plankornas kärna av fiberförstärkt gips mantlas med önskat faner för att få den lyxiga känslan av en massiv planka. FAKTA GUSTAFS LINEAR PLANK Längder 290 mm Bredder mm Ytor Veneers Kärna Fiber Gypsum Installation Capax Euroclass B-s,d0 Fråga oss om andra mått. BRAND En kärna av fibergips ger plankorna den höga brandklassningen B-s, d0. Fibergipskärnan ger även plankorna lång livslängd och exceptionell formstabilitet. AKUSTIK Gustafs Linear Planks kan perforeras eller slitsas vilket ger plankorna goda ljudabsorbtions egenskaper. Olika perforeringsmönstar eller slitsningar kan också göras. INSTALLATION Installationen kan göras med Capax profiler eller clips. Plankorna kan installeras vertikalt, horisontellt eller diagonalt med tät eller öppen fog. Linear 20 Planks lämpar sig även väl för att skapa böjda väggar eller tak. INSTALLATIONS FÖRSLAG mm Fallande längder Rak installation mm 0 mm SPECIAL LÖSNINGAR Specialdesignad Gustafs Linear Plank installerad som fjällpanel. Diagonal Fiskbensmönster mm mm Fjällpanel Fjällpanel Slitsad Plank #2 #

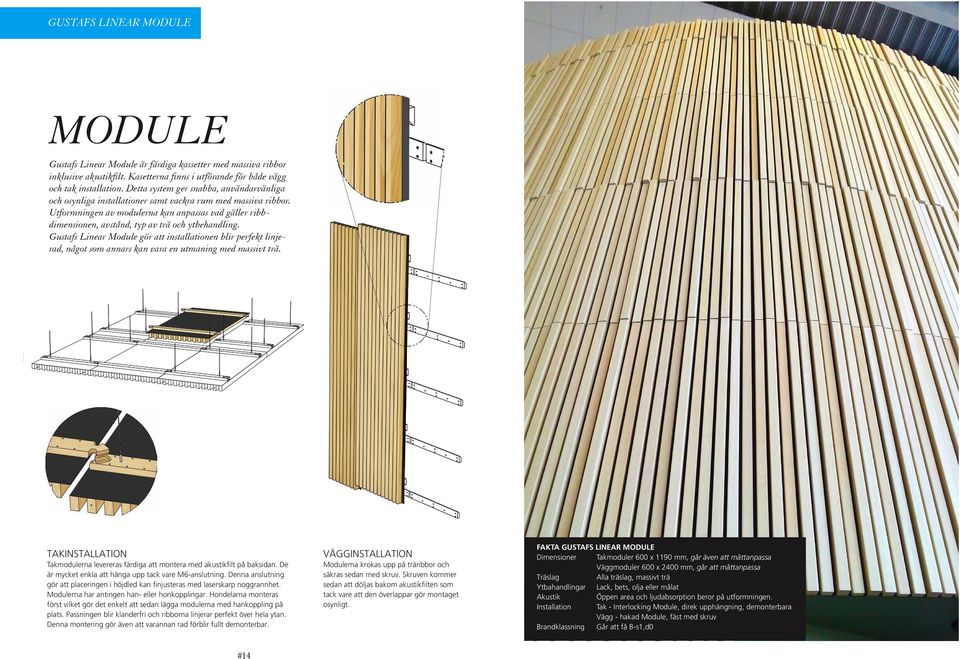

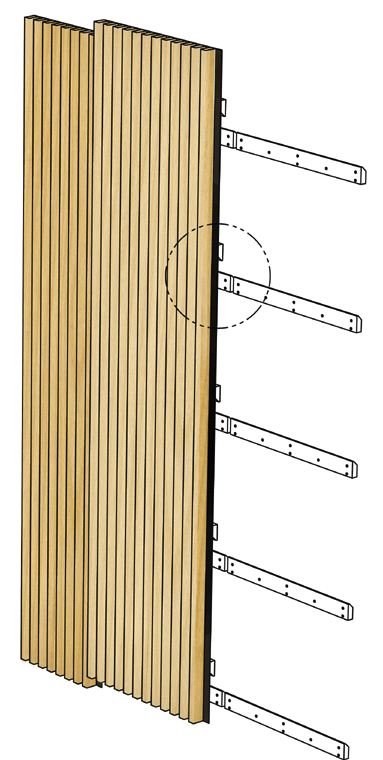

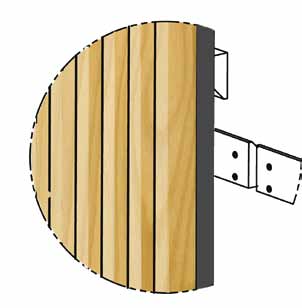

8 GUSTAFS LINEAR MODULE MODULE Gustafs Linear Module är färdiga kassetter med massiva ribbor inklusive akustikfilt. Kasetterna finns i utförande för både vägg och tak installation. Detta system ger snabba, användarvänliga och osynliga installationer samt vackra rum med massiva ribbor. Utformningen av modulerna kan anpassas vad gäller ribbdimensionen, avstånd, typ av trä och ytbehandling. Gustafs Linear Module gör att installationen blir perfekt linjerad, något som annars kan vara en utmaning med massivt trä. TAKINSTALLATION Takmodulerna levereras färdiga att montera med akustikfilt på baksidan. De är mycket enkla att hänga upp tack vare M-anslutning. Denna anslutning gör att placeringen i höjdled kan finjusteras med laserskarp noggrannhet. Modulerna har antingen han- eller honkopplingar. Hondelarna monteras först vilket gör det enkelt att sedan lägga modulerna med hankoppling på plats. Passningen blir klanderfri och ribborna linjerar perfekt över hela ytan. Denna montering gör även att varannan rad förblir fullt demonterbar. VÄGGINSTALLATION Modulerna krokas upp på träribbor och säkras sedan med skruv. Skruven kommer sedan att döljas bakom akustikfilten som tack vare att den överlappar gör montaget osynligt. FAKTA GUSTAFS LINEAR MODULE Dimensioner Takmoduler 00 x 90 mm, går även att måttanpassa Väggmoduler 00 x 2400 mm, går att måttanpassa Träslag Alla träslag, massivt trä Ytbahandlingar Lack, bets, olja eller målat Akustik Öppen area och ljudabsorption beror på utformningen. Installation Tak - Interlocking Module, direk upphängning, demonterbara Vägg - hakad Module, fäst med skruv Brandklassning Går att få B-s,d0 #4

9 GUSTAFS SCANDINAVIA AB Stationsvägen SE Gustafs +4 (0) gustafs.com
