1 ATEX Direktiv 94/9/EC ATEX Produkter 1

2 Direktiv 94/9/EC (ATEX) Konstruera och certifiera 2

3 Tillämpningsområde och Definitioner Direktivet gäller för utrustningar och skyddssystem avsedda för användning i explosionsfarlig miljö samt för komponenter som är avsedda att installeras i sådana utrustningar eller skyddssystem. Direktivet gäller även för säkerhets-, kontroll- och regleranordningar som är avsedda att användas utanför explosionsfarlig miljö men som krävs för, eller bidra till, att utrustningarna och skyddssystemen skall kunna fungera på ett säker sätt med hänsyn till explosionsriskerna. 3

4 Tillämpningsområde och Definitioner Direktivet gäller inte för: Konstruktion och utförande av sådan elektriska utrustningar som omfattas av Elsäkerhetsverkets föreskrifter om elektriska utrustningar för explosionsfarlig miljö. Medicinska utrustningar som är avsedda för användning i medicinsk miljö. Utrustningar och skyddsystem, där explosionsrisken enbart beror på närvaro av explosiva varor eller kemiskt instabila ämnen. Utrustning avsedda att användas i hushåll och icke-kommersiell miljö. Personlig skyddsutrustning PPE (AFS 1993:11) 4

5 Tillämpningsområde och Definitioner Havsgående fartyg och rörliga off-shore-enheter samt utrustning på sådana fartyg och enheter. Transportmedel. Fordon och tillhörande släp avsedda för transport med flyg, på väg, järnväg eller vattenväg samt transportmedel som är konstruerade för sådan trasport. Med undantag för fordon som är avsedda att användas i explosionsfarlig miljö. Krigsmaterial 5

6 Tillämpningsområde och Definitioner Utrustningsgrupper Systemet för klassificering av utrustning och säkerhetssystem (är delvis nytt med avseende på beteckningar) Utrustningsgrupp I I : För användning i gruvor med explosionsfara på grund av gruvgas/damm (kolgruvor och liknande) Utrustningsgrupp II II: För användning på andra ställen med explosionsfara än gruvor. 6

7 Tillämpningsområde och Definitioner ATEX - Kategorier och Zoner 1 G D Utrustnings kategori Direktiv 94/9/EC Hög sannolikhet för explosiv atmosfär. Skyddsnivå Mycket hög Säker vid två av varandra oberoende fel (t.ex. ia) Dubbelt skydd Klassificering av område enligt Direktiv 1999/92/EC Zon 0 (gas) Zon 20 (damm) 2 G D 3 G D Sannolikhet för explosiv atmosfär Liten sannolikhet för explosiv atmosfär Högt Säker vid ett fel (t.ex. ib) Enkelt skydd Normalt Säker vid normalt bruk(n) Zon 1 (gas) Zon 21 (damm) Zon 2 (gas) Zon 22 (damm) 7

8 Tillverkare Tillverkarens val Produkt Direktivet Flödesdiagram för Certifiering/Överensstämmelse utrustning Kategori 3 Intern produksionskontroll Bilaga VIII (Modul A) 1) Kategori 2 och M2 Intern produksionskontroll, plus sända dok. til N.B. Bilaga VIII (Modul A+) 2) Kategori 2 och M2 EG Typkontroll Bilaga III (Modul B) Typöverensstämmelse Bilaga VI (Modul C) Produktkvalitetssäkring BilagaVII (Modul E) 3) Kategori 1 och M1 EG Typkontroll Bilaga III (Modul B) Kvalitetssäkring av produktion Bilaga IV (Modul D) Produktkontroll Bilaga V (Modul F) 1) Annat än förbränningsmotorer och elektrisk utrustning. 2) Förbränningsmotorer och elektrisk utrustning 3) + säkerhetssystem Konstruktion Enhetskontroll Bilaga IX (Modul G) Produktion 8

9 Harmoniserade Standarder under direktivet. EN Huvudstandard ( filosofisk - hur kontroll av tändkällor skall ske) EN för gruvor. EN EN 13463, part 1-8 Elektrisk utrustning - För icke-elektrisk utrustning Egna standarder för några typer av utrustning t.ex. : EN 1834 för Dieselmotorer och EN för flammspärrar List of standards: 9

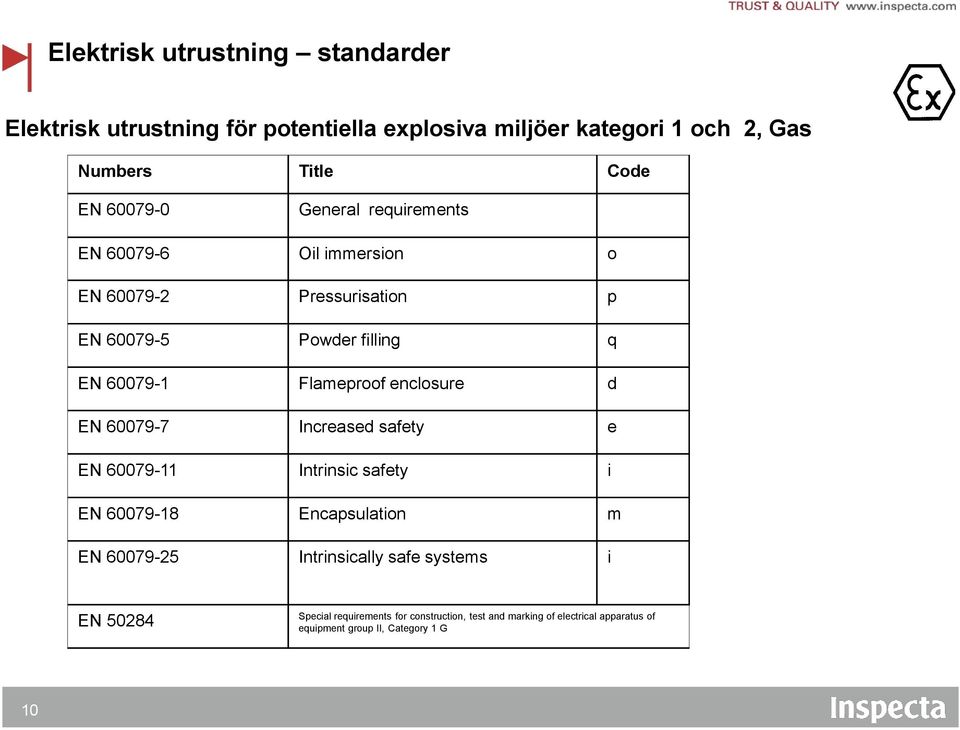

10 Elektrisk utrustning standarder Elektrisk utrustning för potentiella explosiva miljöer kategori 1 och 2, Gas Numbers Title Code EN General requirements EN Oil immersion o EN Pressurisation p EN Powder filling q EN Flameproof enclosure d EN Increased safety e EN Intrinsic safety i EN Encapsulation m EN Intrinsically safe systems i EN Special requirements for construction, test and marking of electrical apparatus of equipment group II, Category 1 G 10

11 Elektrisk utrustning standarder Elektrisk utrustning för potentiella explosiva miljöer kategori 3, Gas Number Title Codes EN Type of protection n A C R L Z A for non-sparking apparatus C for sparking apparatus in which the contacts are suitably protected R for restricted breathing enclosures L for energy limited apparatus Z for enclosure with n-pressurization 11

12 Elektrisk utrustning standarder Elektrisk utrustning för användning i närvaro av brännbart damm kategori 1, 2 och 3, Damm Number Title EN Electrical apparatus protected by enclosures Construction and testing EN Electrical apparatus protected by enclosures Selection, installation and maintenance EN Test methods - Methods for determining the minimum ignition temperatures of dust 12

13 Standarder för Elektriska produkter Oil Immersion (o) Standard EN(IEC) ) Category 2G (Zone 1), M2 (Mines) Example of code II 2G EEx o II T6 OIL Utrustningen är placerad i olja och oljan förhindrar att en extern explosive blandning kommer i kontakt med tändkällan. 13

14 Elektrisk utrustning skyddsprinciper Oljefyllt - Ex-o EN & EN Kategori 2-Gass-Utstyr for användning i zon 1 och 2 område. Speciella krav på type olja. Krav på kapsling. - förseglat - oförseglat - övertrycksskydd OIL EEx o II T6 14

15 Standarder för Elektriska produkter Pressurization (p) Standard EN(IEC) Category 2G (Zone 1 ), M2 (Mines) Example of code II 2G EEx p II T5 Kapslingen spolas (rensas) med luft för att ta bort potentiell explosive gas Och hålls under övertryck för att förhindra att explosiv gas tränger in i kapslingen. 15

16 Elektrisk utrustning skyddsprinciper Sandfyllt - Ex-q EN Kategori 2-Gas-Utrustning för användning i zon 1 och 2 område. Kapslingen är fylld med sand som täcker utrustningen. En gnista eller hög värme utvecklat av utrustningen är förhindrad att antända explosionsfarliga gaser SAND EEx q II T6 16

17 Elektrisk utrustning skyddsprinciper Exsplosionssäker - Ex-d EN Kategori 2-Gas-Utrustning for användning i zon 1 och 2 område. Det finns krav på längd och gap på flamspalten. Flamspaltene kan ha olika form och kan också vara gängad. Vid provning fylls kapslingen med en explosive gasblandning som antänds. Trycket som uppstår registreras och kallas referenstryck. EEx d IIC T6 17

18 Elektrisk utrustning skyddsprinciper Explosionssäker - Ex-d EN Kategori 2-Gas-Utrustning för användning i zon 1 och 2 område. Grupp II utrustning med skydd explosionssäker (d) läggs till grupper för den gasatmosfär utrustningen skall placeras i. IIA, IIB og IIC. Grupp Ref. tryck d Genomslag d I Methane 9,8% Methane/hydrogen 12,5% IIA Propan 4,6% Hydrogen 55% IIB Ethylen 8% Hydrogen 37% IIC Hydrogen 31% Acetylene 14% Hydrogen 28% Acetylen 7,5% 18

19 Elektrisk utrustning skyddsprinciper Explosionssäker - Ex-d EN Kategori 2-Gas-Utrustning för användning i zon 1 och 2 område. EEx d blinkljus EEx d kamerastation 19 EEx de IIC T6

20 Elektrisk utrustning skyddsprinciper Explosionssäker - Ex-d EN Kategori 2-Gas-Utrustning för användning i zon 1 och 2 område. EEx d IIC kapslinger EEx d ledningsgjennomføringer 20

21 Elektrisk utrustning skyddsprinciper Förhöjd säkerhet - Ex-e EN Kategori 2-Gas-Utrustning för användning i zon 1 og 2 område. Detta skydd är baserat på en förhöjd säkerhetsnivå, Gnistor och hög temperatur får inte förekomma. Typisk utrustning: Kopplingsboxar Roterande maskiner Belysnings utrustning EEx e II T6 21

22 Elektrisk utrustning skyddsprinciper Förhöjd säkerhet - Ex-e EN Kategori 2-Gas-Utrustning för användning i zone 1 og 2 område. EEx e II kopplingsboxar 22

23 Elektrisk utrustning skyddsprinciper Egensäker - Ex-i EN Kategori 1 eller 2-Gas-utrustning för användning i zon 0 och/eller. 1 och 2 område. Indelning i två kategorier. ib - ett fel kan uppstå. Kategori 2 utrustning. Kan användas i zon 1 och 2 område. ia två fel kan uppstå. Kategori 1 utrustning. Kan bli användas i zon 0, 1 eller 2 område. [EEx ia/ib] IIC Ta max =60ºC EEx ia/ib IIC T6 23

24 Elektrisk utrustning skyddsprinciper Egensäker - Ex-i EN Kategori 1 eller. 2-Gas-Utrustning för användning i zon 0 och/eller. 1 och 2 område. Induktiva givare 24

25 Elektrisk utrustning skyddsprinciper Ingjuten - Ex-m EN Kategori 2-Gas-Utrustning för användning i zon 1 och 2 område. Utrustningen är ingjuten i epoxi eller annan gjutmassa så att en explosiv gasblandning inte kan komma i kontakt med gnistor som kan utvecklas under drift eller komponenter med höga temperatur. EEx m II T6 25

26 Elektrisk utrustning skyddsprinciper Ingjuten - Ex-m EN Kategori 2-Gas-Utrustning för användning i zon 1 och 2 område. EEx me bakgrundsbelysning för nivåglas 26

27 Dokumentationskrav (elektrisk) Dokumentationskrav för tillverkare eller tillverkarens representant i EU. Kategori 1 og 2 elektrisk utrustning Certifikat utställt av Anmält organ, godkännande av Kvallitetssystem av Anmält organ. Kategori 3 elektrisk utrustning Egenförsäkran (teknisk fil) eller certifikat utställt av Anmält organ och försäkran om överensstämmelse. 27

28 Icke-elektriska standarder ( Skyddsprinciper ) EN anger de generella kraven på elektrisk utrustning och riskanalys, om en eventuell antändningskälla uppstår vid normaldrift eller vid felfunktion, så skall ett av de angivna koncepten användas, EN serien part 2-8 Skyddade åtgärd Säkerställer att ingen antändningskälla kan uppstå Säkerställer att antändningskälla Inte kan bli aktiv Förindra att explosive atmosfär kan nå antändningskälla Motstå explosion och förhindrar spridning til utsidan Constructional safety "c" part 5 Inherent safety "g" Part 4 Control of ignition sources "b" part 6 Flow restricting enclosures "fr" Part 2 Pressurisation "p" part 7 Liquid immersion "k" Part 8 Flameproof enclosures "d Part 3 28

29 Icke-elektriska standarder EN Flow restrictive enclosure fr Restrictive breathing enclosures motsvarande standard på elektro sidan är (EN ). Är tänkt att bara brukas för kategori 3 utrustning (zon 2). 29

30 Antändningskälleanalys (riskanalys) En Antändningskälleanalys skall visa att utrustningen uppfyller kraven för antändningskälleskydd. Utrustningen skall inte ha : - effektiva antändningskällor under normal drift - effektive antändningskällor under normal drift och förväntade fel-tillstånd - effektiva antändningskällor under normal drift, förväntade och ovanliga feltillstånd Resulterar i utrustnings kategori (ATEX) 3 (zon 2) 2 (zon 1) 1 (zon 0) Anmärkningar: (när det gäller användning av ytterligare skyddsåtgärder om utrustningen har effektiva andändningskällor.) Realiseras med en typ av skyddskoncept från EN13463, part 2 till 8 Realiseras med en typ av skyddskoncept från EN13463, part 2 till 8 Realiseres med en kombination av två typer skyddskoncept från EN 13463, part

31 Antändningskällebedömning (riskanalys) Vad menas med förväntade feltillstånd på icke-elektrisk utrustningategori 2 De flesta feltillstånd på icke-elektrisk utrustning, t.ex. roterande, är varma ytor utan kontroll som följer av ökad friktion p.g..a avsaknad av smörlning / slitagefel/ dåligt uppriktning /nödbromsning. Lager haveri på ett standard fettsmort lager är utan tvekan ett sådant feltillstånd, även om EN13463 part 5 Constructional safety anger att att instruerat periodisk / preventivt underhåll kan eliminera detta feltillstånd, eventuellt kan temperatur och vibrationsövervakning vara en lösning. Förlust av regelmässigt föreskriven smörjning från eget magasin / eller forced feed smörjsystem är också ett fel som kan uppstå och man kan därför behöva ha ett säkerhets- övervakningssystem som förhindarar att utrustningen blir en andändningsskälla detta grundar sig på ordalydelsen i t.ex. EN ( Där man som tillägg övervakar en möjlig antändningskälla) 31

32 Dokumentation (Teknisk fil) Generellt skall en teknisk fil innehålla En allmän beskrivning av utrustningen/produkten. Ritningar som redovisar utrustningens/produktens konstruktion. En lista över harmoniserade standarder (om någon) som har använts för att uppfylla kraven i direktivet. Underlag för bedömning av utrustningen för att styrka överensstämmelse, test data osv. [Antändningskälleanalys (riskanalys)] 32

33 Dokumentationskrav (icke-elektrisk) Dokumentationskrav för tillverkare eller tillverkarens representant i EU. Kategori 1 icke-elektrisk utrustning Certifikat utställt av NB, Godkännande av QA utfärdat av NB, antändninskälle värdering och försäkran om överensstämmelse Kategori 2 icke-elektrisk utrustning Teknisk fil, brev med bekräftelse om arkivering av Teknisk fil från anmält organ NB och försäkran om överensstämmelse. Kategori 3 icke-elektrisk utrustning Teknisk fil, och försäkran om överensstämmelse 33

34 Liten sammanfattning av EN13463 för icke-elektrisk utrustning EN Allmänna krav vill utan tvivel kunna utvärdera utrustning färdig i stort för zon 2. ( ATEX kategori 3 ) Hög temperatur under normaldrift vill vanligen vara det man fokuserar på för icke-elektrisk utrustning i zon 2. Utrustning för zon 1 skall som tillägg bedömas med 1 förväntat fel detta feltillstånd skall definieras. Frågan är alltid : bör utrustning för hög risk zon 2 vara så utformat att det accepterar 1 fel den dagen gas molnet kommer lös, eller vätskespill inträffar. (d.v.s. kräver zon 1 säkerhet eller urkoppling som alternativ) EN13463 part 5 Safe by mech.construction, part 6 control of ignition sources og part 8 Liquid immersion vill vara de 3 mest aktuella koncept som tilläggskydd av antändninskällor utöver bedömnings resultat i EN

35 Hur kombineras elektrisk och icke-elektrisk utrustning? Elektrisk utrustning bör i princip bedömas för sig själv och skall ha erforderliga kategori 1 eller 2 certifikat utfärdat av anmält organ. Icke-elektrisk utrustning bedöms och märks i enlighet med Bilaga VIII, (eventuellt med hjälp av anmält organ Bilaga IX). Totalt skall utrustningen ha en försäkran om överensstämmelse samt var CE märkt. Enligt bilaga X.( av tillverkare eller dennes representant) Vid icke-elektrisk dominans för en del av utrustningen vill en overall ickeelektrisk ATEX märkning enligt kraven i EN vara acceptabel OK underförstått då alla elektriska komponenter som icke är simple aparatus skall vara certifierade enligt kraven i EN50-serien eller vara producerade enligt EN50021 Exn. 35
