Akustiska och ultraljudbaserade metoder för kontroll av reaktorinneslutning PETER ULRIKSEN, DOCENT, LTH: BIOMEDICINSK TEKNIK: TEKNISK GEOLOGI

Storlek: px
Starta visningen från sidan:

Download "Akustiska och ultraljudbaserade metoder för kontroll av reaktorinneslutning PETER ULRIKSEN, DOCENT, LTH: BIOMEDICINSK TEKNIK: TEKNISK GEOLOGI"

Transkript

1 Akustiska och ultraljudbaserade metoder för kontroll av reaktorinneslutning PETER ULRIKSEN, DOCENT, LTH: BIOMEDICINSK TEKNIK: TEKNISK GEOLOGI

2 Metodisk indelning för betongtester Tillståndskontroll innebär att man i ett utvalt område, vid ett valt tillfälle på tidslinjen skaffar sig information Övervakning innebär att man observerar konstruktionen kontinuerligt längs tidslinjen och alltså kan observera händelser och tillståndsförändringar samt etablerar ett statistiskt normaltillstånd från vilket avvikelser lättare kan konstateras och kvantifieras. Mätbara mekaniska parametrar, med koppling till hållfasthet är hastighet(*), dämpning(**) och olinjäritet(***) 2

3 Akustiska metoder, frekvens lägre än 20 khz -Luftburen akustisk emission i reaktorinneslutning -Mekanisk impedans (bomknackning) Ultraljud, frekvens högre än 20 khz -Delaminering i betong -Korrosionsangrepp bakom stålplåt -Svetsfogskontroll -Rostangrepp i ingjuten stålplåt -Spännkablar Kontinuerlig övervakning (frekvensmix) -Reciprokt sensornätverk -Aktiv fas och amplitud, passiv akustisk emission 3

4 Akustiska metoder, frekvens lägre än 20 khz -Luftburen akustisk emission i reaktorinneslutning -Mekanisk impedans (bomknackning) 4

5 Existerar akustiska emissioner under trycktest i reaktorinneslutningar? Inspelningsutrustning 60 h En luftburen akustisk emission under period med statiskt tryck vid ett trycktest i reaktorinneslutning 5

6 Vi har kunnat konstatera att akustiska emissioner förekommer i samband med trycktester och att de går att mäta under perioderna med statiskt tryck. Hur kan man bestämma var de kommer ifrån? Det finns flera metoder att bestämma riktningen till källan: -Akustisk array (mikrofoner, ljudtryck) plan, cirkulär, tetraeder -Microflown (luftens partikelhastighet) 6

7 Brüel & Kjaers array med 50 mikrofoner i efterklangsrummet LTH Ljudkällan 7

8 8

9 9

10 10

11 Microflown baseras på varmtrådsprincipen en hastighetsgivare Tre ortogonala sensorer En mikrofon (vit) En varmtrådssensor 11

12 MICROFLOWN sensor på stativ i efterklangsrummet LTH 12

13 Data från MICROFLOWN: Ljudtryck och hastighetskomponenter X,Y,Z Ljudkällan belägen 1.0 m från sensorn i Y-riktningen Mikrofon MXYZ-diagram U x -komponent U y -komponent U z -komponent 13

14 Luftpartiklarnas rörelsemönster (hastighet) 14

15 Tetraeder-array Ankomsttider till de fyra mikrofonerna 15

16 Instrumenterad bomknackning 16

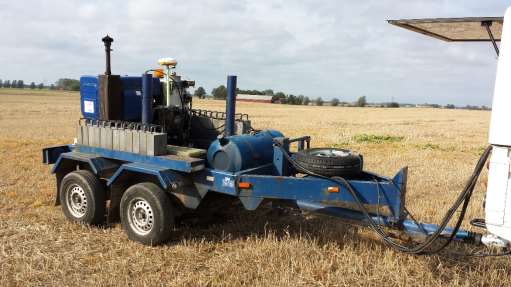

17 Seismoelektricitet: Lokalisering av vattenförande spricksoner (Detta har bäring på lagring av radioaktiva restprodukter) 17

18 Frequency domain + Inversion (IFFT) = Time domain Magnitude Phase Amplitude 18

19 Ultraljud, frekvens högre än 20 khz -Delaminering i betong -Korrosionsangrepp bakom stålplåt -Svetsfogskontroll -Rostangrepp i ingjuten stålplåt -Spännkablar 19

20 Tätplåt med skador 20

21 21

22 22

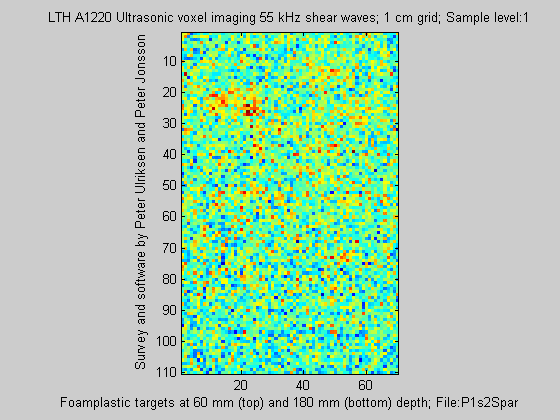

23 LTH:s 2.5 m scanner för 3-D ultraljudbilder i betong 23

24 ACSYS ultraljudsensor för betong 50 (s-våg) och 100 khz (p-våg) 24

25 25

26 26

27 27

28 5 MHz ultraljudsensor Simulerad spricka i svetsfog Omålad tätplåt 28

29 5 MHz ultraljud Detektering av simulerad spricka i tätplåtsvets 29

30 Spännkablar Resonansförsök: ingen koppling frekvens förspänning, men transferfunktionens medelvärde är proportionellt mot förspänningen, dess varians omvänt proportionell. (Kim) 30

31 Kontinuerlig övervakning -Reciprokt nätverk -Lock-in förstärkare (fas och amplitud) -Smalbandig mätning (en enda frekvens) -Olinjäritet via återkoppling -AE-mod tillkommer 31

32 Jämförelse tidsdomän frekvensdomän för skadedetektion 50 khz ultraljudsensorer 32

33 Informationsförsämring som funktion av brusnivå Signal/brus 33

34 Två bjälklag 8 x 2 x 0.08 m på limträbalkar 34

35 Instrumentering med reciproka aktuatorer Detektion: -Lock-in först. Parametrar: -Amplitud -Fas 35

36 Skada alstras med bultpistol Tomografisk rekonstruktion 36

37 Olinjäritetsstudie genom återkoppling (självsvängning) 2,38E+02 2,38E+02 2,38E+02 Frekvens 2,37E+02 2,37E+02 2,37E+02 2,37E+02 2,37E+02 Signalnivå i steg 37

38 Tack för uppmärksamheten! PETER ULRIKSEN, DOCENT LTH, BIOMEDICINSK TEKNIK: TEKNISK GEOLOGI
