Borr och Såg. För småbenskirurgi

Transkript

1 Borr och Såg För småbenskirurgi

2 Borr och Såg För småbenskirurgi

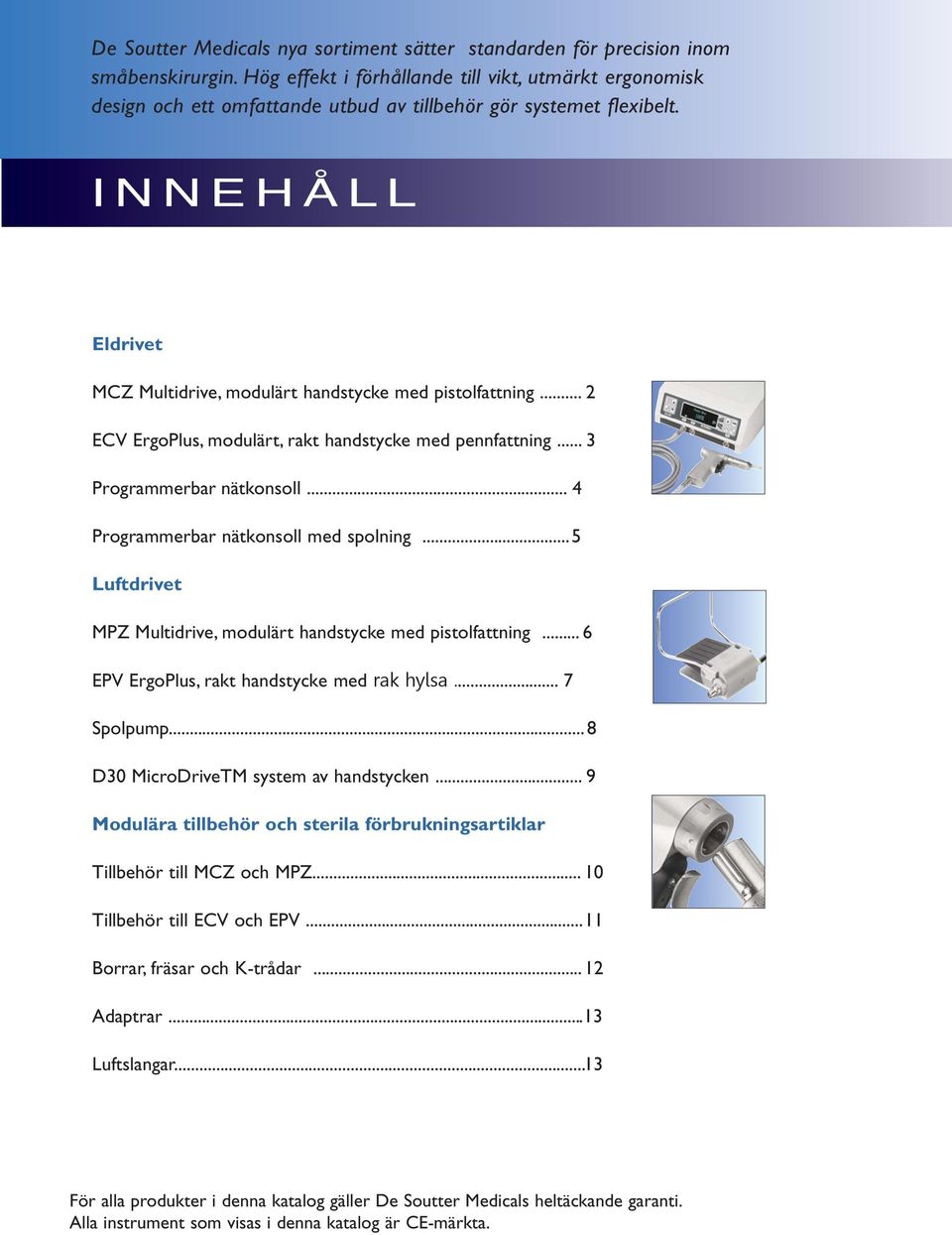

3 De Soutter Medicals nya sortiment sätter standarden för precision inom småbenskirurgin. Hög effekt i förhållande till vikt, utmärkt ergonomisk design och ett omfattande utbud av tillbehör gör systemet flexibelt. INNEHÅLL Eldrivet MCZ Multidrive, modulärt handstycke med pistolfattning... 2 ECV ErgoPlus, modulärt, rakt handstycke med pennfattning... 3 Programmerbar nätkonsoll... 4 Programmerbar nätkonsoll med spolning... 5 Luftdrivet MPZ Multidrive, modulärt handstycke med pistolfattning... 6 EPV ErgoPlus, rakt handstycke med rak hylsa... 7 Spolpump... 8 MicroDriveTM system av handstycken... 9 Modulära tillbehör och sterila förbrukningsartiklar Tillbehör till MCZ och MPZ Tillbehör till ECV och EPV...11 Borrar, fräsar och Ktrådar...12 Adaptrar Luftslangar...13 För alla produkter i denna katalog gäller De Soutter Medicals heltäckande garanti. Alla instrument som visas i denna katalog är CEmärkta.

4 MCZMultiDriveTM Modulär eldriven med pistolfattning MCZ450 Handstycke Utrustad med borrtillbehör med snabbkoppling Se sid. 10 för hela sortimentet av borr, reamer, såg och tråddrivartillbehör. Enkel tryck in/dra ut sladdanslutning. Disklock för handstyckets sladd. Artikelnummer Container Artikelnummer Anpassad för MCZ och ECV handstycken, sladd och de vanligaste tillbehören. MCZ450 SPECIFIKATION Modell Artikelnummer Hastighet Kanylering Nätkonsoll Avtryckare rpm 4.1 mm 4 m. sladd från PC450 eller PC451 elförsörjning. Se sidorna 4 och 5 för dessa alternativ 2 3

5 ECVErgoPlusTM Modulär eldriven med rakt handtag ECV220 Handstycke Manöverarm. Här med med sagittal sågtillbehör Manöverarmen är förlängningsbar för valfri fingerpositionering. ECV221 Handstycke Fotpedalkontroll. Utrustad med frästillbehör. Se sid. 11 för hela sortimentet av borr, och såg tillbehör. FS220 Fotpedal. Att användas med ECV221. Se sid. 5 för mer information. PC451 Nätkonsoll med spolning. Finns även utan spolning (PC450). Se sid. 4 och 5 för alternativ. ECV HANDSTYCKE SPECIFIKATION Typ av reglage Typ Artikelnummer Hastighet Elförsörjning Manöverarm ECV rpm 4 m. sladd från nätaggregatet Fotpedal ECV rpm 4 m. sladd från nätaggregatet

6 Elförsörjning PC450 Nätkonsoll och specifikation PC450 NÄTKONSOLL PC450 OCH PC451 SPECFIKATION PC450 Artikelnummer PC451 Artikelnummer Ineffekt 230Vac, 120Vac och 100Vac Nätsladd set 3 m. lång UK Artikelnummer 8290 Euro Artikelnummer 8300 US/Canada Artikelnummer 8310 Australia/N. Zealand Artikelnummer 8320 Swiss Artikelnummer Vänligen specificera vilken som behövs Dubbla utgångar möjliggör användandet av två handstycken samtidigt. Handstyckets inställningar och funktioner kan programmeras in i nätkonsollen och sparas för framtida bruk. Tydlig display visar hastighet, riktning och andra menydrivna instrumentinställningar. Vanlig funktionsprogrammeringsekvens för MCZ med reciprocerande sågtillsats. Oberoende, programmerbara avtryckare, tillåter användaren att optimera avtryckarfunktionen. Upp till fem användarinställningar med fem program per inställning. 4 5 Handstyckets kabel för användning med MCZ och ECV 4 m. lång Artikelnummer Framåt, bakåt och oscillerande lägen finns från handstyckets avtryckare eller nätkonsollens inställningar. Small footprint 310 mm x 290 mm.

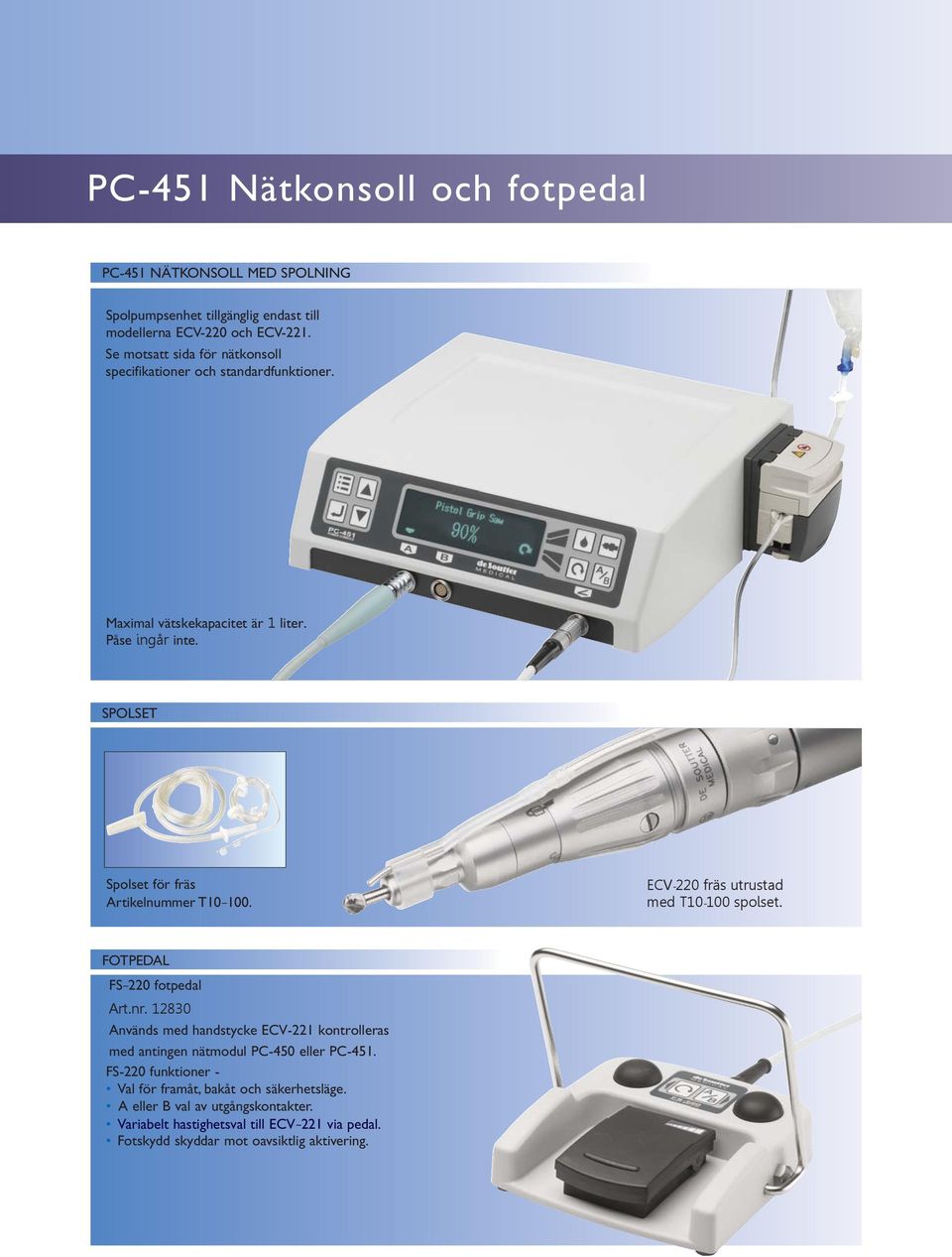

7 PC451 Nätkonsoll och fotpedal PC451 NÄTKONSOLL MED SPOLNING Spolpumpsenhet tillgänglig endast till modellerna ECV220 och ECV221. Se motsatt sida för nätkonsoll specifikationer och standardfunktioner. Maximal vätskekapacitet är 1 liter. Påse ingår inte. SPOLSET Spolset för fräs Artikelnummer T ECV220 fräs utrustad med T10100 spolset. FOTPEDAL FS 220 fotpedal Art.nr Används med handstycke ECV221 kontrolleras med antingen nätmodul PC450 eller PC451. FS220 funktioner Val för framåt, bakåt och säkerhetsläge. A eller B val av utgångskontakter. Variabelt hastighetsval till ECV 221 via pedal. Fotskydd skyddar mot oavsiktlig aktivering.

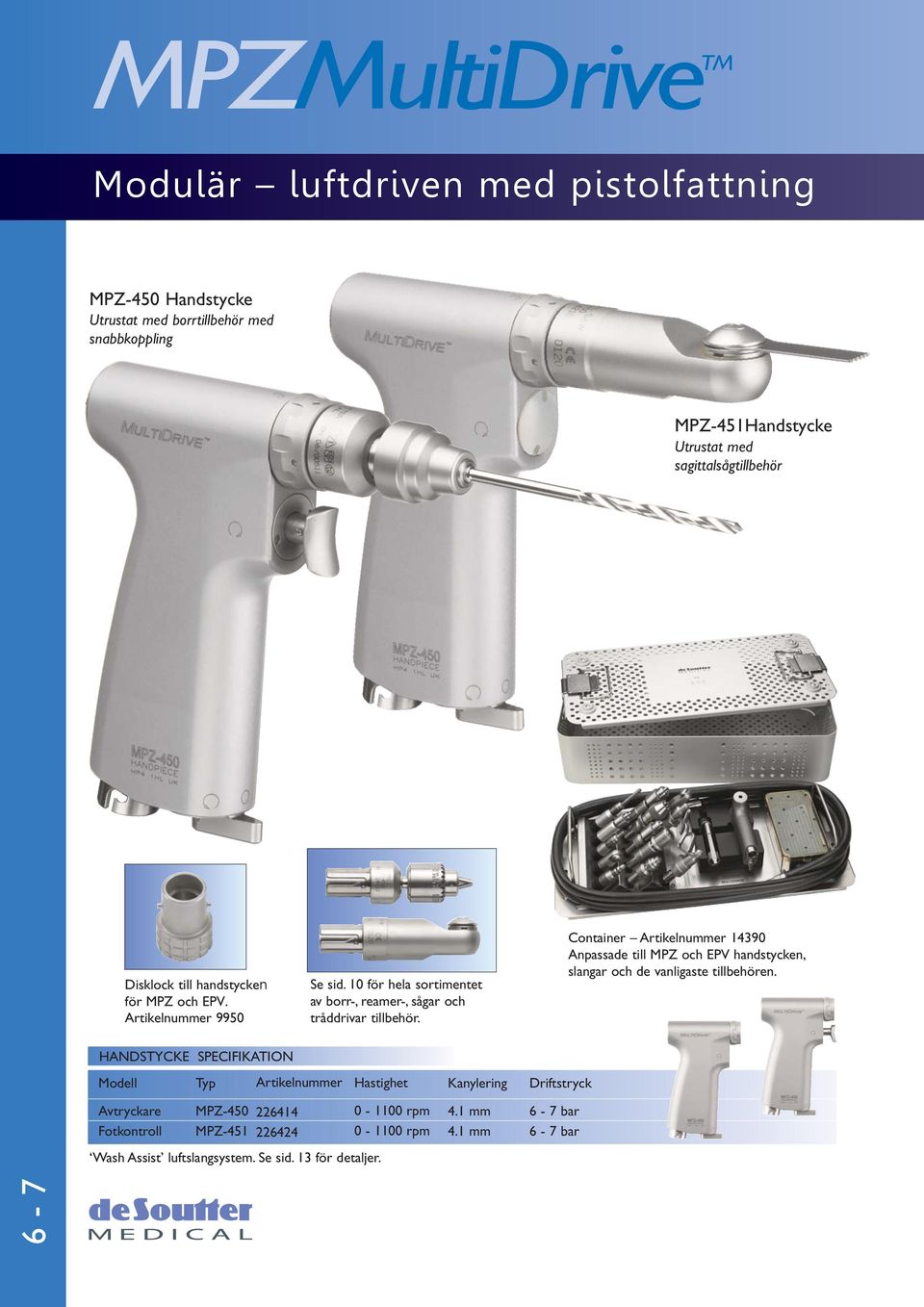

8 MPZMultiDriveTM Modulär luftdriven med pistolfattning MPZ450 Handstycke Utrustat med borrtillbehör med snabbkoppling MPZ451Handstycke Utrustat med sagittalsågtillbehör Disklock till handstycken för MPZ och EPV. Artikelnummer 9950 Se sid. 10 för hela sortimentet av borr, reamer, sågar och tråddrivar tillbehör. Container Artikelnummer Anpassade till MPZ och EPV handstycken, slangar och de vanligaste tillbehören. HANDSTYCKE SPECIFIKATION Modell Typ Artikelnummer Hastighet Kanylering Driftstryck Avtryckare Fotkontroll MPZ450 MPZ Wash Assist luftslangsystem. Se sid. 13 för detaljer rpm rpm 4.1 mm 4.1 mm 6 7 bar 6 7 bar 6 7

9 EPVErgoPlusTM Modulär luftdriven med pennfattning EPV220 Handstycke Manöverarm. Utrustad med sagittalsågtillbehör Manöverarmen är förlängningsbar för valfri fingerpositionering. EPV221 Handstycke Med fotpedalskontroll. Försedd med fräs Se sid. 11 för hela sortimentet av borr och såg tillbehör. HANDSTYCKE SPECIFIKATION Modell Typ Artikelnummer FVserier fotpedal. Se nedan för alternativ. Hastighet Driftstryck IPV 220 Spolpump Klarar 4 funktionsinställningar och justering av flödesnivå. Se sid. 8 Manöverarmskontroll EPV rpm 6 7 bar Fotkontroll EPV rpm 6 7 bar FOTPEDAL SPECIFIKATION Modell Typ Fotpedalsfunktioner anslutning in Fotpedalsfunktioner anslutning ut FV220 FV Integral 3 meter matningsslang med MA7 probe Passar Dräger MPZ storlekar "Wash Assist" slangar med förbrukningsluft, för väggfäste. Passar alla MPZ storlekar av 'Wash Assist luftslang se sidan 8 Passar alla MPZ storlekar av 'Wash Assist luftslang se sidan 8 FV Integral 3 meter matningsslang med MA7 sond. MA7 uttag Wash Assist luftslangsystem. Se sid. 13 för detaljer.

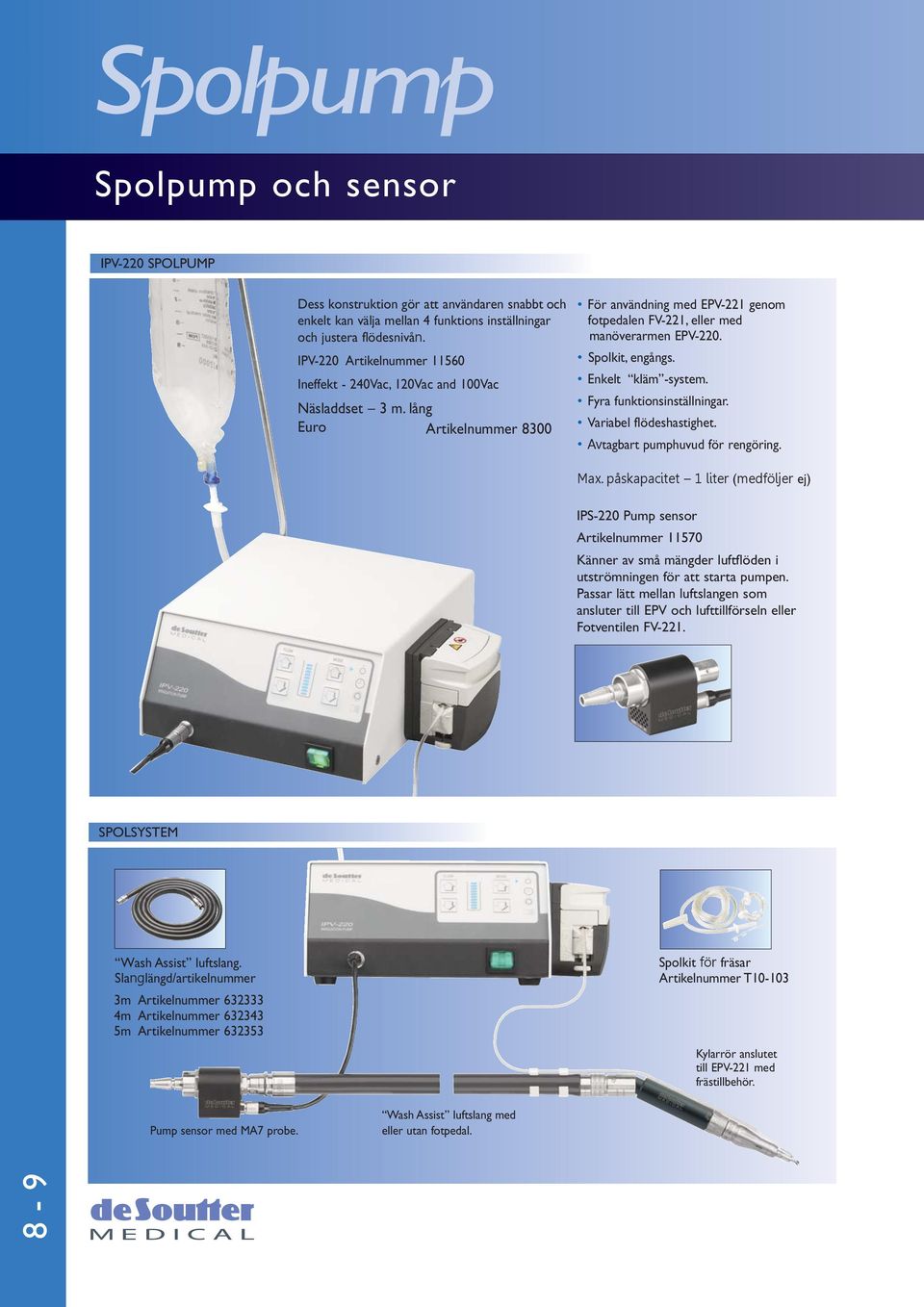

10 Spolpump Spolpump och sensor IPV220 SPOLPUMP Dess konstruktion gör att användaren snabbt och enkelt kan välja mellan 4 funktions inställningar och justera flödesnivån. IPV220 Artikelnummer Ineffekt 240Vac, 120Vac and 100Vac Näsladdset 3 m. lång Euro Artikelnummer 8300 För användning med EPV221 genom fotpedalen FV221, eller med manöverarmen EPV220. Spolkit, engångs. Enkelt kläm system. Fyra funktionsinställningar. Variabel flödeshastighet. Avtagbart pumphuvud för rengöring. Max. påskapacitet 1 liter (medföljer ej) IPS220 Pump sensor Artikelnummer Känner av små mängder luftflöden i utströmningen för att starta pumpen. Passar lätt mellan luftslangen som ansluter till EPV och lufttillförseln eller Fotventilen FV221. SPOLSYSTEM Wash Assist luftslang. Slanglängd/artikelnummer 3m Artikelnummer m Artikelnummer m Artikelnummer Spolkit för fräsar Artikelnummer T10103 Kylarrör anslutet till EPV221 med frästillbehör. Pump sensor med MA7 probe. Wash Assist luftslang med eller utan fotpedal. 8 9

11 MicroDriveTM Dedikerad luftdriven med rak hylsa 100 Borr/fräs D32100 Sagittal såg D33100 Oscillerande såg D34100 Reciprocerande såg Extra långt frässkydd Artikelnummer 2240 Steriliserings container Artikelnummer 7540 Avsett för handenheter, slang och tillbehör. D36100 Stiftdrivare Långt frässkydd Artikelnummer 2230 Handstycke Disklock Artikelnummer 8110 SPECIFIKATION Modell Typ Artikelnummer Hastighet Arbetstryck Tillbehör Borr Sagittal såg Oscillerande såg Reciprocerande såg Stiftdrivare 100 D32100 D33100 D34100 D rpm rpm 6 7 bar 6 7 bar 6 7 bar 6 7 bar 6 7 bar Se sidan 12 för Stericuts Rserie av fräsar. Se Stericutkatalogen för S92serie av sågblad. Se Stericutkatalogen för S92serie av sågblad. Se Stericutkatalogen för S92serie av sågblad. Se sidan 12 för Stericuts Rserie av Ktråd. Wash Assist luftslangssystem. Se sidan 13 för detaljer.

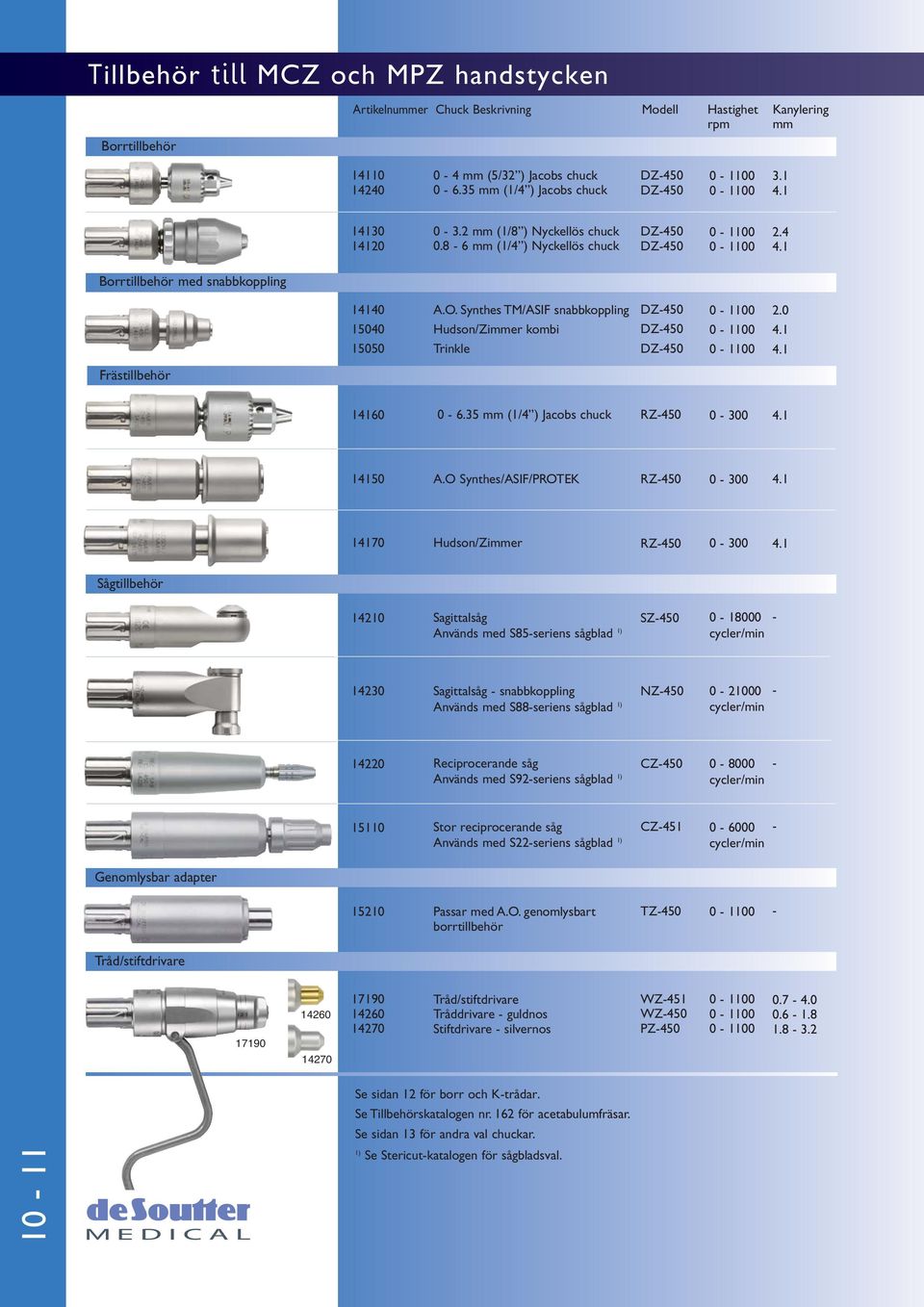

12 Tillbehör till MCZ och MPZ handstycken Borrtillbehör Artikelnummer Chuck Beskrivning Modell Hastighet rpm Kanylering mm mm (5/32 ) Jacobs chuck mm (1/4 ) Jacobs chuck DZ450 DZ mm (1/8 ) Nyckellös chuck mm (1/4 ) Nyckellös chuck DZ450 DZ Borrtillbehör med snabbkoppling A.O. Synthes TM/ASIF snabbkoppling Hudson/Zimmer kombi Trinkle DZ450 DZ450 DZ Frästillbehör mm (1/4 ) Jacobs chuck RZ A.O Synthes/ASIF/PROTEK RZ Hudson/Zimmer RZ Sågtillbehör Sagittalsåg Används med S85seriens sågblad 1) SZ Sagittalsåg snabbkoppling Används med S88seriens sågblad 1) NZ Reciprocerande såg Används med S92seriens sågblad 1) CZ Stor reciprocerande såg Används med S22seriens sågblad 1) CZ Genomlysbar adapter Passar med A.O. genomlysbart borrtillbehör TZ Tråd/stiftdrivare Tråd/stiftdrivare Tråddrivare guldnos Stiftdrivare silvernos WZ451 WZ450 PZ Se sidan 12 för borr och Ktrådar. Se Tillbehörskatalogen nr. 162 för acetabulumfräsar. Se sidan 13 för andra val chuckar. 1) Se Stericutkatalogen för sågbladsval.

13 Tillbehör till ECV och EPV handstycken Borrtillbehör Artikelnummer Chuck Beskrivning Modell Hastighet rpm mm (5/32 ) Jacobs chuck 0 4 mm (5/32 ) Jacobs chuck Höghastisghets borr A.O DV220 DV225 DV Offset A.O. chuck kanylering diameter 2.2 mm DV Frästillbehör Snabbkoppling till ISO 6360 QV Långt frässkydd Artikelnr Extra långt frässkydd Artikelnr Passar alla 2.38 mm (3/32 ) fräsar Används med Rseriens fräsar 1) BV Ekoppling adapter Används med AV220 vinklad fräs EV Offsetvinklad 20 grader bollfräs 1:1 Används med Ekopplings adapter AV Standard längd 20 grader roterande fräs 1:1 Förlängd 20 grader roterande fräs 1:1 Används med Ekopplings adapter Passar alla 2.38mm (3/32 ) R Serie fräsar 1) AV220 AV Ekopplings adapter för dermatom Används med huvud GD103 GV220 Reciprocerande sågtillbehör mm stroke Används med S92seriens sågblad 1) CV Sagittalsåg Oscillerande båge Används med S86seriens sågblad 1) MV Oscillerande båge Används med S85seriens sågblad 1) SV Mikro sagittalsåg snabbkoppling Används med S88seriens sågblad 1) NV Oscillerande sågtillbehör Nyckellös chuck Används med S86seriens sågblad 1) OV ) Se Stericutkatalogen för fräsar och sågbladsval.

14 Tillbehör för ECV och EPV handstycket WV220 Vinklad tråddrivare De Soutter Medicals nya tråddragare för småbenskirurgi tillför användaren följande fördelar: Änden består av trådgripande käftar så att användaren kan greppa trådar med minimal trådexponering. Rotationsspak möjliggör mycket variabel aktivering som förbättrar användbarheten och ergonomi. Rotationsspaken tillåter att man kan avlägsna fullt förankrade trådar genom att enkelt dra tillbaka spaken och öka grepp styrkan. Trådar kan användas med eller utan guider. Trådguider finns i alla vanliga diameter, se Stericut katalogen för hela sortimentet. WV220 Specifikation Artikelnummer Typ Beskrivning rpm Kanylering mm WV Sterilpackade förbrukningsartiklar Fråga efter Stericutkatalogen för De Soutter Medicals breda sortiment av borr, fräsar och Ktrådar. Stericuts förbrukningsartiklar sparar tid och förenklar kostnadskontrollen genom att eliminera behovet att rengöra, sterilisera eller inspektera dess skärpa före användning. Alla tillbehör levereras i förpackningar om fem, om inte annat anges

15 Adaptrar för användning med MPZ och MCZ tillbehör Ingångskoppling Adaptrar för användning med MPZ och MCZ tillbehör Utgångskoppling Hudson Artikelnr. A.O Reamer Artikelnr A.O Borr Artikelnr mm (1/4'') Jacobs chuck 4.0 mm Jacobs Chuck passar A.O borrchuck Zimmer chuck Harris chuck Hudson chuck Trinkle chuck A.O. Synthes borrchuck med snabbkoppling 5480 A.O. Synthes/Protek reamerchuck DIN58809 reamer chuck DHS Washassist" koaxiala luftslangar Washassist" koaxialt slangsystem rekommenderas där maskintvätt av luftslangar krävs. Genom att släppa sondens ände från slangen, som hålls kvar på slangen via gummiband, kan de två slangändarna sammanfogas och förseglas före maskindiskning. Prob Instrument 3 m slang Artikelnr. 4 m slang Artikelnr. 5 m slang Artikelnr. MA7 Schrader A.O. EPV,MPZ AGA Inst Draeger Heyer * Air Liquide * DIN * AGA Air * Flowtech * NP05 * * Specialbeställs Ersättningsgummiband Artikelnr
