PROGRAM-LINK FA-124 Ver Instruktionshäfte

Transkript

1 Sw PROGRAM-LINK FA-124 Ver Instruktionshäfte CASIO Webbsida för Global Utbildning CASIO UTBILDNINGSFORUM R

2 Obs! De skärmbilder som visas i detta instruktionshäfte är endast exempel. Den text och de värden som visas på din räknare kan se annorlunda ut än i detta instruktionshäfte. VS-FlexGrid Pro 8.0J Copyright ComponentOne LLC.

3 Förberedelser Du kan använda FA-124 till att utveckla program med samma kommandon som används på en CASIO Graphic Scientific-räknare. Du kan lagra programmen på din dator och sedan använda funktionerna för datakommunikation hos FA-124 för att överföra dessa till en räknare vid behov. När du väl upprättat en länk med din dator med USB-kabeln som medföljer din räknare går det att använda enkla operationer, liknande Microsoft Explorer, för att överföra data (program och variabeldata) mellan dessa. Du kan överföra data genom att ställa din räknare i beredskapsläge för kommunikation och sedan utföra alla operationer på den anslutna datorn. FA-124 kan användas till det följande. Dataöverföring mellan din räknare och datorn Datalagring på din räknare Sw-1

4 Typografiska konventioner Termerna FA-124 och programvaran refererar båda till programmet FA-124 Ver Termen räknaren refererar till din CASIO Graphic Scientific-räknare. I detta instruktionshäfte beskrivs endast hur du använder programmet FA-124. Du bör redan känna till följande datorbegrepp. Välja alternativ i menyer, använda musen Skriva in text med tangentbordet Hur ikoner och fönster fungerar Mer information om dessa begrepp finns i hjälpen till datorn. Vad som faktiskt visas på datorns bildskärm kan skilja sig från det som visas i detta dokument, beroende på vilket operativsystem du använder. Menykommandon i detta instruktionshäfte skrivs som avgränsade kommandon med den översta menyn till vänster. Exempel: Om du ska klicka på kommandot Open på menyn File beskrivs detta som: Välj [File] - [Open]. Meny Alla åtgärder i detta dokument där det inte uttryckligen framgår att det är en åtgärd på räknaren är en åtgärd på datorn. Alla åtgärder på räknaren beskrivs uttryckligen som en sådan åtgärd. Sw-2

5 CASIO Graphic Scientific-modeller Detta program kan användas med följande CASIO Graphic Scientific-räknare. fx-9860g-serien fx-9860g SD fx-9860gii SD fx-9860g fx-9860gii fx-9860g Slim fx-9750gii ALGEBRA FX-serien ALGEBRA FX 2.0 ALGEBRA FX 2.0 PLUS FX 1.0 FX 1.0 PLUS CFX-9850G-serien fx-9750ga PLUS CFX-9850G CFX-9950G fx-9750g CFX-9970G CFX-9850G PLUS CFX-9850Ga PLUS CFX-9850GB PLUS CFX-9950GB PLUS CFX-9850GC PLUS fx-7400g-serien fx-7450g fx-7400g PLUS fx-7400gii Dessutom kan följande CASIO-räknare skicka data till och från ovanstående modeller. fx-7700gb CFX-9800G fx-8700gb fx-7700ge fx-7700gh fx-9700ge fx-9700gh * Alla beräkningar för räknare av serien fx-9860g som visas i detta instruktionshäfte utförs med hjälp av fx-9860g SD/fx-9860G. Viktigt! Du måste ha installerat FA-124 innan du ansluter räknaren till datorn. Om du ansluter räknaren innan du har installerat programmet fungerar inte överföringen. Obs! Använd bara den USB-kabel som följde med räknaren när du ansluter räknaren till en persondator. Det går inte att skicka data till och från räknaren med FA-124 om du använder en vanlig seriekabel. Sw-3

6 Systemkrav Operativsystem: Windows XP SP3, Windows Vista SP1, Windows 7 * Drift är inte möjlig på en dator som kör Windows XP Professional x64 Edition. * För Windows Vista går det enbart att använda 32-bitsversionen. 64- bitsversionen kan inte användas. Dator: Dator med ett av Windows operativsystem förinstallerat. (Utom datorer med ett uppgraderat operativsystem eller egenhändigt byggda datorer.) Kontotyp: Administratör Processor: Intel Pentium III 500 MHz eller högre rekommenderas Diskutrymme: 50 MB för installation och avinstallation Minne: RAM för att stödja versionen av Windows som används. Inkluderar inte minne som krävs för operativsystemet. Övrigt: USB-port för direktanslutning. Anslut inte via ett USB-nav. Videoadapter och bildskärm måste stödja upplösningen XGA ( ) eller högre, 16-bits eller högre färgsystem. Internet Explorer 6.0 eller senare CD-ROM-enhet Adobe Reader 6.0 eller senare Obs! Windows är ett registrerat varumärke eller varumärke som tillhör Microsoft Corporation i USA och/ eller andra länder. Intel och Pentium är antingen varumärken eller registrerade varumärken som tillhör Intel Corporation eller dotterbolag i USA och/eller andra länder. Övriga företags- och produktnamn i detta dokument är varumärken som tillhör respektive ägare. Sw-4

7 Innehåll 1. Installera programvaran... Sw-6 Installation... Sw-6 Avinstallation... Sw Ansluta räknaren till datorn... Sw Dataöverföring mellan en dator och serien fx-9860g/ fx-9750gii/fx-7400gii... Sw-24 Knappar och ikoner i verktygsfältet... Sw-25 Menykommandon och ikoner... Sw-27 Dataöverföring från räknaren till en dator... Sw-29 Använda FA Sw-30 Överföra flera filer samtidigt... Sw-36 Lägga till en flash- eller minnesbild... Sw-37 Exportera flash- och minnesbilder... Sw-37 Importera en flash- eller minnesbild... Sw-39 Importera en fil... Sw Överföra data mellan datorn och en ALGEBRA FX- eller fx-7400g/cfx-9850g-räknare... Sw-41 Filkonfiguration... Sw-41 Filöverföring... Sw-42 Säkerhetskopiering... Sw Dataredigering... Sw-46 Skapa en ny katalogfil (endast ALGEBRA FX, CFX-9850G, fx-7400g-serien)... Sw-46 Skapa ett nytt objekt (program)... Sw-46 Visa, redigera och skriva ut objekt... Sw-47 Ta bort, kopiera och flytta grupper och objekt... Sw Datakonvertering... Sw Skärmdumpar... Sw-54 Spara skärmbilden på datorn... Sw-54 Visa och skriva ut en skärmdump... Sw Programredigeraren... Sw-57 Starta programredigeraren... Sw-57 Spara program... Sw Dataöverföring till äldre typer av räknare... Sw Installera ett tillägg... Sw-59 Sw-5

8 1. Installera programvaran Installation Detta avsnitt innehåller instruktioner för att installera FA-124. Du bör avsluta alla Windows-program innan du startar installationsguiden. k Installera FA Öppna mappen [FA-124]. 2. Dubbelklicka på CASIO FA-124 eller CASIO FA-124.exe. Detta visar en meny för språkval. Det här valda alternativet bestämmer språket för skärmtexten som visas under installation. Skärmtexten för själva programvaran FA-124 är engelska, oavsett vad du här valde. Den här valda inställningen bestämmer språkversionen för installation av instruktionshäftet för FA-124. Sw-6

9 1. Installera programvaran 3. Välj ett språk och klicka sedan på tangenten [OK]. 4. Klicka på tangenten [Next]. Detta visar licensavtalet för slutanvändaren (EULA). Val av engelska, franska eller tyska i steg 3 ovan visar EULA på det valda språket. Val av ett annat språk visar EULA på engelska. Sw-7

10 1. Installera programvaran 5. Läs noga igenom EULA. 6. Om du går med på kraven och villkoren i EULA ska du välja I accept the terms och sedan klicka på [Next]. Om du inte går med på kraven och villkoren i EULA ska du välja I do not accept the terms och sedan klicka på [Cancel] för att lämna installationen. Sw-8

11 1. Installera programvaran 7. Utför ett av följande två steg för att bestämma drivrutin och mapp för installationen. Att använda grundinställningar Klicka blott på tangenten [Next]. Att ange en annan mapp Klicka på tangenten [Change ]. Välj önskad mapp och klicka sedan på [Next]. 8. Klicka på tangenten [Install] för att starta installation. Sw-9

12 1. Installera programvaran Om din dator kör Windows Vista /Windows 7 a. Meddelanderutan nedan visas när installationen startas. Windows Vista : Klicka på Allow. Windows 7: Klicka på Yes. b. Meddelanderutan nedan visas om drivrutinen USB inte är installerad i datorn. Klicka på tangenten [Install]. 9. När ett meddelande förtäljer att installationen är avslutad ska du klicka på tangenten [Finish]. Detta avslutar installation av programvaran i din dator. Sw-10

13 1. Installera programvaran Avinstallation Utför följande procedur för att avinstallera FA-124 från datorn. k Avinstallera 1. Öppna Kontrollpanelen i Windows. 2. Klicka på [Lägg till/ta bort program]. 3. Klicka på CASIO FA-124 i listan över installerade program. 4. Klicka på [Lägg till/ta bort] för att starta avinstallationsguiden. 5. Klicka på tangenten [Ja]. När du gör det avinstalleras programmet från datorn. Sw-11

14 2. Ansluta räknaren till datorn k Anslutning av räknaren till din dator med USB-kabeln Viktigt! Du måste ha installerat FA-124 innan du ansluter räknaren till din dator. Anslutning före installation av FA-124 kan leda till felaktig operation. 1. Anslut USB-kabeln som medföljer räknaren eller med FA-124 USB till din dator. 2. Anslut USB-kabeln till din räknare. Detta gör att din räknare slås på automatiskt och ställs i beredskapsläge för datakommunikation. Om din räknare inte ställs i kommunikationsberedskap i detta läge ska du utföra stegen under Dataöverföring från räknaren till en dator på sidan Sw-29. Information för Windows XP-användare Läs igenom informationen på sidan Sw-13 efter att du har utfört de två stegen ovan. Sw-12

15 2. Ansluta räknaren till datorn u Windows XP-användare Efter installation av FA-124 ska du utföra följande steg för att installera drivrutinen USB i din dator. 1. Anslutning av räknaren till en dator som kör Windows XP gör att fönstret nedan visas på din datorskärm. Välj No, not this time. 2. Välj alternativet Install the software automatically (Recommended) och klicka på [Next]. Sw-13

16 2. Ansluta räknaren till datorn 3. Även om det visas ett varningsmeddelande om att programmet inte har genomgått Windows Logo-testet, är det inget fel på programmet. Klicka på [Continue Anyway] och fortsätt med installationen. 4. Klicka på [Finish]. k Anslutning av räknaren till din dator med kabeln SB-88 Obs! Använd kabeln SB-88 som medföljer FA-123 USB eller FA-124 USB. Dataöverföring med kabeln SB-88 kan inte utföras med Windows 7 (64-bit). 1. Anslut kabeln SB-88 till din dator. 2. Anslut kabeln SB-88 till räknaren. Nästföljande steg beror på vilket operativsystem du använder på datorn. Sw-14

17 2. Ansluta räknaren till datorn Windows XP 3. Anslutning av räknaren till din dator gör att skärmen nedan uppträder på datorn. 4. Välj Install from a list or specific location (Advanced) och klicka sedan på [Next]. Sw-15

18 2. Ansluta räknaren till datorn 5. Välj Include this location in the search: och skriv sedan E:\USB2KXP (förutsatt att namnet på din CD-ROM-enhet är E:). Du kan även klicka på [Browse] och välja drivrutinen USB i dialogrutan som visas. 6. Klicka på [Next]. 7. När en dialogruta som upplyser om att programvaran inte inte klarat av Windows logotyptest uppträder ska du klicka på [Continue Anyway] för att fortsätta installationen. 8. Klicka på [Finish]. Sw-16

19 2. Ansluta räknaren till datorn Windows Vista 3. Anslutning av räknaren till din dator gör att skärmen nedan uppträder på datorn. 4. Klicka på Locate and install driver software (recommended). Sw-17

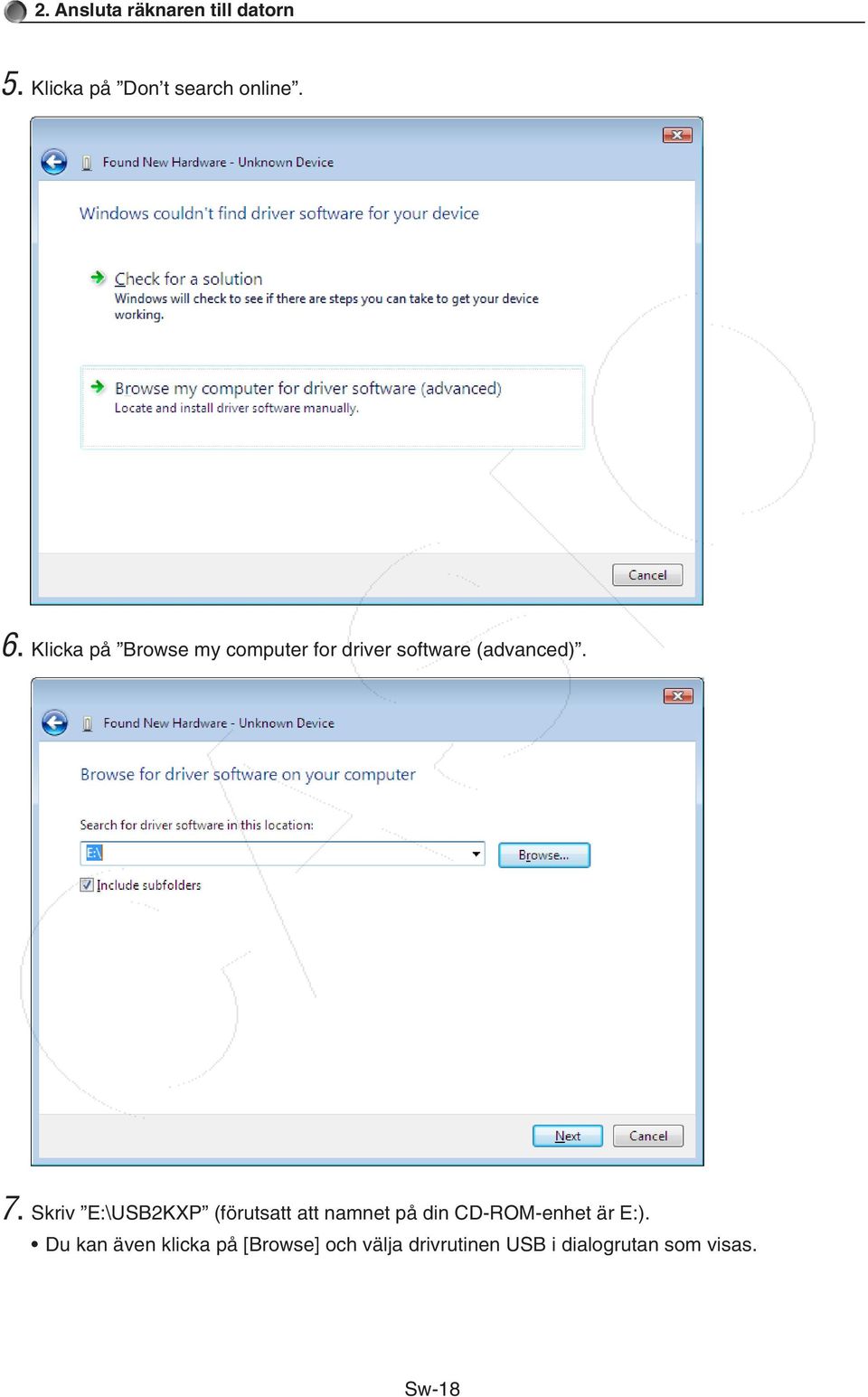

20 2. Ansluta räknaren till datorn 5. Klicka på Don t search online. 6. Klicka på Browse my computer for driver software (advanced). 7. Skriv E:\USB2KXP (förutsatt att namnet på din CD-ROM-enhet är E:). Du kan även klicka på [Browse] och välja drivrutinen USB i dialogrutan som visas. Sw-18

21 2. Ansluta räknaren till datorn 8. Klicka på [Next]. 9. Klicka på Install this driver software anyway. 10. Klicka på [Close]. Sw-19

22 2. Ansluta räknaren till datorn Windows 7 3. På startmenyn ska du högerklicka på Dator och sedan välja Egenskaper. Skärmen nedan uppträder på din dator. 4. Klicka på Device Manager. Sw-20

23 2. Ansluta räknaren till datorn 5. Högerklicka på Unknown device under Other devices och välj sedan Properties. 6. Klicka på [Update Driver]. Sw-21

24 2. Ansluta räknaren till datorn 7. Klicka på Browse my computer for driver software. 8. Skriv E:\USB2KXP (förutsatt att namnet på din CD-ROM-enhet är E:). Du kan även klicka på [Browse] och välja drivrutinen USB i dialogrutan som visas. 9. Klicka på [Next]. Sw-22

25 2. Ansluta räknaren till datorn 10. Klicka på Install this driver software anyway. 11. Klicka på [Close]. Sw-23

26 3. Dataöverföring mellan en dator och serien fx- 9860G/fx-9750GII/fx-7400GII 1. Dubbelklicka på FA-124 på datorns skrivbord. När du gör det startas FA Välj [Tool] - [Model Type] - [fx-9860g Series/fx-9750GII/fx-7400GII]. Du kan även välja [Tool] - [Model Type] - [GRAPH95/85/75/35+]. 3. Välj [Link] - [Communications]. När du gör det visas en dialogruta där du anger kommunikationsport. 4. Klicka på USB och klicka på [OK]. Detta anger att räknaren är ansluten till datorns USB-port. 5. Använd FA-124 för att skicka, hantera och ta emot data. Sw-24

27 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii Knappar och ikoner i verktygsfältet I verktygsfältet i FA-124 finns följande knappar och ikoner: Skapar en anslutning mellan din räknare och FA-124. Avbryter anslutningen mellan din räknare och FA-124. Kopierar den valda mappen (-arna) eller filen (-erna). Klistrar in kopierad mapp (-ar) eller fil (-er). Tar bort vald bild (-er), mapp (-ar) eller fil (-er). Skapar en ny mapp. Visar variabler i minnet. Visar mappar och filer i lagringsminnet. Överför alla data i räknaren till bilden som angavs i fönstret FA-124. Överför alla filer i flashbilden eller minnesbilden som valts i fönstret FA-124 till räknaren. Överför skärmbilden på räknaren. Sw-25

28 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii Ikon för mappar och filer i flashbilden (Kan väljas endast med serien fx-9860g). Ikon för datagrupper och filer i minnesbilden. Ikon för en mapp. Ikon för filer eller variabler. Datagrupp Sw-26

29 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii Menykommandon och ikoner Nedan beskrivs de snabbmenyer som visas när du högerklickar med musen. k Om du högerklickar på [Användarnamn] (Calculator) Collapse/Expand Expanderar/stänger datagrupper. Copy Kopierar den valda datagruppen (-erna), mappen (-arna) eller filen (-erna). Paste Klistrar in kopierad datagrupp (-er), mapp (-ar) eller fil (-er). k Om du högerklickar på (Calculator) Collapse/Expand Visar eller döljer datagrupper. Copy Kopierar den valda datagruppen (-erna), mappen (-arna) eller filen (-erna). Paste Klistrar in kopierad datagrupp (-er), mapp (-ar) eller fil (-er). Sw-27

30 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii k Om du högerklickar på (FA-124) Export Exporterar filen i den markerade mappen till en extern fil. Import Importerar en extern fil till en bild. Copy Kopierar den valda mappen. Paste Klistrar in den kopierade filen. Delete Tar bort den valda mappen. k Om du högerklickar på (Calculator) Copy Kopierar den valda filen. Paste Klistrar in den kopierade filen. k Om du högerklickar på (FA-124) Export Exporterar den valda filen till en extern fil. Import Importerar en extern fil till en bild. Copy Kopierar den valda filen. Paste Klistrar in den kopierade filen. Delete Tar bort den valda filen. Sw-28

31 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii k Om du högerklickar på FA-124 Expand/Collapse Expanderar/stänger den valda flash- eller minnesbilden. Add New Image Lägger till en ny bild. Insert Existing Image Infogar en befintlig bild. k Om du högerklickar på eller Expand/Collapse Expanderar/stänger trädet. Export Exporterar den valda bilden till en extern fil. Import Importerar en extern fil till en bild. Remove Image Tar bort den valda bilden. Create New Folder Skapar en ny mapp. (Endast lagringsminnet.) Copy Kopierar den valda flash- eller minnesbilden. Paste Klistrar in en kopierad datagrupp. Delete Tar bort den valda flash- eller minnesbilden. Dataöverföring från räknaren till en dator k Inställning av räknaren för dataöverföring med USB-kabeln 1. Anslut USB-kabeln. Detta uppvisar ett popup-fönster. 2. Tryck på 1(Data Transfer). Om anslutningen av någon anledning avbryts ska du trycka på 2(RECV) för att visa skärmen Receiving. Sw-29

32 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii k Inställning av räknaren för dataöverföring med kabeln SB Anslut kabeln SB Aktivera läget LINK från huvudmenyn och tryck sedan på 2(RECV). Detta uppvisar skärmen Receiving. Använda FA-124 Följande avsnitt beskriver hur du använder FA-124 för att överföra och hantera data. k Skapa en anslutning mellan din räknare och FA Ställ in din räknare för datakommunikation (sidan Sw-12) och starta sedan FA-124. Detta visar Calculator-fönstret till vänster och fönstret FA-124 till höger. 2. Klicka på knappen (Anslut) i verktygsfältet i Calculator-fönstret. (PC) Det följande visas nu på räknarskärmen. Sw-30

33 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii 3. När anslutningen är upprättad visar Calculator-fönstret datagrupper och data, medan fönstret FA-124 visar flashbilder och minnesbilder. På verktygsfältet i Calculator-fönstret klickar du på för att visa data i huvudminnet eller på för data i lagringsminnet. Dubbelklicka på en datagrupp i Calculator-fönstret för att visa de data som återfinns i datagruppen. Dubbelklicka på en flashbild eller minnesbild i fönstret FA-124 för att visa dess datagrupp. Dubbelklicka på en datagrupp för att visa filerna i denna datagrupp. Mer information om vilka dataöverföringsåtgärder du kan vidta efter att du har upprättat en anslutning finns nedan. Sw-31

34 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii k Överföra en datagrupp från räknaren en dator 1. Starta FA-124 och skapa en anslutning till din räknare. 2. Välj i Calculator-fönstret den datagrupp du vill överföra. Du kan välja flera datagrupper genom att hålla ned [Ctrl] på datorns tangentbord när du klickar. 3. Använd din mus för att dra den valda datagruppen till en minnesbild i fönstret FA Upprepa steg 2 och 3 för att överföra fler datagrupper. 5. Avbryt anslutningen mellan räknaren och datorn efter avslutad överföring. k Överföra mappar från räknaren till en dator 1. Starta FA-124 och skapa en anslutning till din räknare. 2. Dubbelklicka på en datagrupp i Calculator-fönstret för att expandera den. Sw-32

35 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii 3. Välj de data du vill överföra. Du kan välja flera dataobjekt genom att hålla ned [Ctrl] på datorns tangentbord när du klickar. 4. Använd din mus för att dra den valda datan till en minnesbild i fönstret FA-124. När du gör det skapas en datagrupp i minnesbilden, och dataobjektet lagras i datagruppen. 5. Upprepa steg 2 till 4 för att överföra fler objekt. 6. Avbryt anslutningen mellan räknaren och datorn efter avslutad överföring. k Överföra en fil från en dator till räknaren 1. Starta FA-124 och skapa en anslutning till din räknare. 2. Dubbelklicka på en minnesbild i fönstret FA-124 för att expandera den. Sw-33

36 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii 3. Dubbelklicka på datagruppen för att expandera den. 4. Välj den fil du vill överföra. Du kan välja flera filer genom att hålla ned [Ctrl] på datorns tangentbord när du klickar. 5. Använd din mus för att dra den valda filen till ikonen för Calculator-fönstret. Du kan också överföra en hel datagrupp genom att dra den till Calculator-fönstret. Sw-34

37 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii 6. Upprepa steg 3 till 5 för att överföra fler filer. 7. Avbryt anslutningen mellan räknaren och datorn efter avslutad överföring. k Skapa en ny mapp 1. Klicka på knappen i verktygsfältet i Calculator-fönstret (endast lagringsminnet) eller i fönstret FA Klicka på knappen (Ny mapp). 3. Skriv den nya mappens namn i dialogrutan som visas (i exemplet används namnet FOLDER ) och klicka på [OK]. k Ta bort en fil, mapp eller flash- eller minnesbild 1. Välj i fönstret FA-124 en flashbild, minnesbild, mapp eller fil som du vill radera. 2. Klicka i verktygsfältet i fönstret FA-124 på knappen (Ta bort). Sw-35

38 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii 3. Klicka på [OK] eller [Candel] i dialogrutan som visas. k Stänga anslutningen mellan en räknare och FA När du är klar med dataöverföringen klickar du på (Koppla från) verktygsfältet i Calculatorfönstret. På datorn visas följande. Överföra flera filer samtidigt Du kan använda säkerhetskopieringsfunktionen för att överföra all data i räknaren till en dator. Dessa data kan sedan återföras till räknaren vid behov. k Räknare Dator 1. Anslut räknaren till din dator. 2. Klicka i Calculator-fönstret på Calculator. 3. Klicka i fönstret FA-124 på bildikonen för överföringsmål. 4. Klicka i Calculator-fönstrets verktygsfält på knappen för att kopiera all data i räknaren till den angivna bilden. k Dator Räknare 1. Anslut räknaren till din dator. 2. Klicka i fönstret FA-124 på bildikonen för datan du vill överföra. 3. Klicka i Calculator-fönstret på Calculator. 4. Klicka i verktygsfältet i fönstret FA-124 på knappen för att överföra alla filer i den angivna bilden till räknaren. Sw-36

39 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii Lägga till en flash- eller minnesbild Använd följande procedur för att lägga till en flashbild eller minnesbild till fönstret FA-124. Proceduren nedan visar tillägg av en flashbild. Proceduren för tillägg av en minnesbild är i princip densamma. 1. Klicka på knappen i verktygsfältet i fönstret FA Högerklicka på [FA-124] och välj sedan [Add New Image] från snabbmenyn som visas. 3. Skriv ett namn för bilden och klicka på [OK]. Exportera flash- och minnesbilder Du kan spara en flash- eller minnesbild som en fil och spara den på datorns hårddisk. 1. Klicka i fönstret FA-124 på bilden du vill exportera. Sw-37

40 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii 2. Högerklicka med musen. 3. Välj [Export] på snabbmenyn som visas. Flashbild: Dialogrutan nedan visas. Välj en målmapp och klicka på [OK]. Filen sparas med samma namn som flashbilden. Minnesbild: Dialogrutan nedan visas. Skriv ett filnamn och klicka på [Save]. Obs! Du kan även exportera genom att dra en flashbild eller minnesbild till datormappen. Sw-38

41 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii Importera en flash- eller minnesbild Du kan använda FA-124 för att importera en flash- eller minnesbild som sparats på en fil på datorns hårddisk. 1. Högerklicka med musen. 2. Klicka på [Insert Existing Image] på snabbmenyn som visas. 3. Välj den bild som ska importeras i dialogrutan som visas och klicka på [Open]. Detta importerar bilden till fönstret FA-124 och visar den. Obs! Du kan även importera en flashbild eller minnesbild från en datormapp genom att dra den till fönstret FA-124. Importera en fil Använd följande procedur för att importera en fil från datorns hårddisk. När du importerar en fil läggs informationen i filen till i flash- eller minnesbilden. 1. Välj i fönstret FA-124 en flashbild eller minnesbild. Sw-39

42 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii 2. Högerklicka med musen. 3. Välj [Import] på snabbmenyn som visas. 4. Välj den fil som ska importeras i dialogrutan som visas och klicka på [Open]. När du gör det läggs informationen i filen till i den valda flash- eller minnesbilden. Obs! Du kan även importera en fil från en datormapp genom att dra den till fönstret FA-124. Sw-40

43 4. Överföra data mellan datorn och en ALGEBRA FX- eller fx-7400g/cfx-9850g-räknare Viktigt! Se 3. Dataöverföring mellan en dator och serien fx-9860g/fx-9750gii/fx-7400gii för information om dataöverföring med fx-9750gii och fx-7400gii. Filkonfiguration Filer i FA-124 kallas katalogfiler, och kan vara någon av följande tre filtyper. Katalogfiler Textfiler Säkerhetskopior Bildfiler utextfiler Denna typ av fil består av två delar: en grupp och de objekt som finns i gruppen. Alla objekt utom grafiska data kan visas på en datorskärm, och programmen kan redigeras på en dator. Program Matrix List List File Y=Data Graph Memory V-Window Mem Picture DynaMem Equation Programnamn MatA-MatZ List1-List20 File1-File6 Graffunktion Rekursionsfunktion V-Window Höger V-Window Graffaktor Tabellintervall Rekursionsintervall G-Mem1 - G-Mem20 V-Win1 - V-Win6 Pict1-Pict20 Ekvationssystem Polynomekvation (1-6) (1-6) (1-6) Alpha Memory (A - Z,r, ) F-Mem n CAS (A - Z,r, ) Algebra f1-f20 ANS Indatarepetition Utdatarepetition Ekvation (1-6) Data i tidigare CASIO-format konverteras till CFX-9850G/fx-7400G-format. u Säkerhetskopior Denna typ av fil innehåller de data som skapas när du säkerhetskopierar alla data i räknarens minne. ubildfiler Denna typ av fil innehåller de data som skapas när du använder skärmdumpsfunktionen för att skapa en bild av skärmen och spara den på datorn. Skärmdumpar sparas i formatet BMP. Obs! A/Bkonvertering Algebra FXserien (A) serien CFX-9850G/ Grupp Objekt fx-7400g- Display Redigering (B) Det går inte att öppna bildfiler som sparats i ovanstående format med FA-124. Sw-41 CSVkonvertering

44 4. Överföra data mellan datorn och en ALGEBRA FX- eller fx-7400g/cfx-9850g-räknare Filöverföring Du kan använda procedurerna i detta avsnitt för att skicka data från räknaren till datorn, eller för att hämta program och data från datorn till räknaren. Obs! Mer information om hur du använder räknaren under filöverföringar finns i avsnittet Datakommunikation i räknarens instruktionshäfte. k Typer av överföringar Det finns två olika sätt att överföra objekt. Överföring av enstaka dataobjekt. Överförda dataobjekt kan öppnas och redigeras individuellt i ett katalogfönster, och program kan redigeras på datorn. Överföring av alla data för säkerhetskopiering på datorn. Säkerhetskopierade data kan inte visas eller redigeras på datorn. k Innan du överför data u Anslut räknaren till datorn 1. Använd den dataöverföringskabel (SB-88) som följde med räknaren och anslut den till en av datorns serieportar (COM1 till COM9). 2. Anslut kabeln till räknaren. uange vilken typ av räknare som är ansluten 1. Klicka på [Model Type] på menyn Tools i FA-124. När du gör det visas en undermeny med olika modeller. 2. Klicka på den typ av räknare som du har anslutit till datorn. Obs! När du startar FA-124 visas ett fönster där du kan välja vilken typ av räknare som är ansluten till datorn. u Byta till en annan kommunikationsport 1. Klicka på [Communications] på menyn Link i FA-124. När du gör det visas en dialogruta för att välja kommunikationsport. 2. Klicka på den port som räknaren är ansluten till (COM1 till COM9). 3. Klicka på [OK]. Sw-42

45 4. Överföra data mellan datorn och en ALGEBRA FX- eller fx-7400g/cfx-9850g-räknare k Överföra filer från räknaren till datorn 1. Välj [Link] - [Receive] på datorn. 2. Välj de data som du vill överföra och skicka dem. Exempel: Använd följande procedur för att hämta data från en ALGEBRA FX-räknare. Välj [Transmit] i läget LINK. Välj [Select] och välj de data som ska skickas. Välj [Tran] och välj [YES]. Dataöverföringen startas, och visas med en dialogrutan på datorskärmen. Exempelbild Obs! Meddelandet Transmit ERROR visas om datorn inte är redo att ta emot data. 3. Efter dataöverföringen visas ett nytt katalogfönster på skärmen. Exempelbild Sw-43

46 4. Överföra data mellan datorn och en ALGEBRA FX- eller fx-7400g/cfx-9850g-räknare 4. Spara informationen som en fil. Välj [File] - [Save]. Ange ett filnamn och klicka på [OK] för att spara den som en katalogfil. Obs! När du väljer [File] - [Save] visas en dialogruta som du kan använda för att ange ett filnamn, en enhet och en mapp. Du kan också ange ett filformat genom att välja ett alternativ under Filformat. Kontrollera följande om du får problem med dataöverföringen. Kontrollera att kommunikationskabeln är korrekt ansluten. Kontrollera att du har valt rätt port med [Link] - [Communications]. Kontrollera att du har valt rätt räknare med [Tool] - [Model Type]. k Överföra filer från datorn till räknaren 1. Välj [File] - [Open] och öppna den katalogfil som du vill skicka. Obs! När du väljer [File] - [Open] visas en dialogruta. Du använder dialogrutan för att välja ett filnamn samt en enhet och en mapp. 2. Klicka på en grupp och det objekt som ska överföras. Om du vill skicka hela katalogfilen väljer du [Edit] - [Select All]. Om du vill välja alla objekt i en grupp dubbelklickar du på gruppen. Om du vill välja flera grupper och objekt håller du ned [Ctrl] och klickar. Du kan också hålla ned [Skift] för att välja flera grupper eller objekt i följd. 3. Ställa in räknaren för att ta emot data. Exempel: Använd följande procedur för att ta emot data med en ALGEBRA FX-räknare. Välj [Receive] i läget LINK. Sw-44

47 4. Överföra data mellan datorn och en ALGEBRA FX- eller fx-7400g/cfx-9850g-räknare 4. Välj [Link] - [Transmit]. Kontrollera att båda enheterna är klara för överföringen och klicka på [OK]. Dataöverföringen startas, och visas med en dialogrutan på datorskärmen. 5. Om det redan finns en fil med det namnet i räknarens minne, visas en dialogruta där du kan välja att skriva över filen eller avbryta överföringen. Välj [Yes] eller [No] i dialogrutan. Obs! Meddelandet Transmit ERROR visas om räknaren inte är redo att ta emot data. 6. Dialogrutan stängs när dataöverföringen är klar. Obs! Kontrollera följande om du får problem med dataöverföringen. Kontrollera att kommunikationskabeln är korrekt ansluten. Kontrollera att du har valt rätt port med [Link] - [Communications]. Kontrollera att du har valt rätt typ av räknare med [Tool] - [Model Type]. Säkerhetskopiering k Säkerhetskopiera data i räknaren 1. Välj [Link] - [Receive] på datorn. 2. Välj [Backup] i läget LINK på räknaren. Exempel: Använd följande procedur för att säkerhetskopia data från en ALGEBRA FX-räknare. Välj [Transmit] i läget LINK. Välj [Backup] och välj [Yes]. 3. Fortsätt med steg 3 i avsnittet Överföra filer från räknaren till datorn. k Överföra säkerhetskopierade data från datorn till räknaren 1. Välj [File] - [Open] och välj den fil som innehåller säkerhetskopian. 2. Fortsätt med steg 3 i avsnittet Överföra filer från datorn till räknaren. Obs! Om du har säkerhetskopierat data visas inget varningsmeddelande om du vill ersätta den befintliga informationen med nya data (om du har använt ett filnamn som redan används för att säkerhetskopiera data i minnet). Sw-45

48 5. Dataredigering Skapa en ny katalogfil (endast ALGEBRA FX, CFX-9850G, fx-7400gserien) 1. Välj [File] - [New] - [Model Type], och välj en modell med [Model Type]. Exempelbild 2. Mata in data för att skapa ett nytt program eller kopiera eller flytta data från andra katalogfönster. Mer information om hur du skapar ett program finns i avsnittet Skapa ett nytt objekt (program). Mer information om hur du kopierar och flyttar data finns i avsnittet Ta bort, kopiera och flytta grupper och objekt. 3. Välj [File] - [Save As] för att spara informationen. Skapa ett nytt objekt (program) Obs! Ett program är den enda typ av objekt som du kan skapa från början. 1. Klicka på [New] på menyn Item. fx-9860g-serien/fx-9750gii/fx-7400gii: Välj i fönstret FA-124 en minnesbild och välj [Item] - [New]. ALGEBRA FX, CFX-9850G, fx-7400g-serien: Öppna katalogfilen och välj [Item] - [New]. Skriv in objektets namn (programmets namn) i den dialogruta som visas på skärmen. Du kan använda följande tecken i ett filnamn: A till Z, r, θ, mellanslag, [, ], {, },,, ~, 0 till 9,., +,,, När du gör det skapas en programgrupp med ett objekt i programgruppen (ALGEBRA FX, CFX-9850G, fx-7400g-serien). Obs! Om det redan finns en programgrupp skapas objektet i den programgruppen (ALGEBRA FX, CFX-9850G, fx-7400g-serien). Sw-46

49 5. Dataredigering 2. Dubbelklicka på objektet för att starta programredigeraren. 3. Skriv in programmets innehåll. Mer information om att skriva program finns i 8. Programredigeraren. 4. Välj [File] - [Close] för att avsluta programredigeraren. 5. Välj [File] - [Save As] för att spara katalogfilen. Obs! Lösenord har ingen betydelse för detta program. När du överför ett lösenordsskyddat program från räknaren till datorn ignoreras lösenordet. Det går inte att redigera ett BASE-program. Visa, redigera och skriva ut objekt k Visa och redigera ett objekt 1. Välj ett objekt och välj [Item] - [Open] för att visa objektets innehåll. Du kan också dubbelklicka på objektet för att visa objektets innehåll. Om objektet är ett program kan du använda programredigeraren för att ändra programmet. Obs! Det går inte att visa innehåll i objekt av typen G-Mem, Picture eller Dyna-Mem. Du kan endast redigera RUN-program. Det går inte att redigera ett BASE-program. Programmets eventuella lösenord ignoreras. k Utskrifter 1. Välj ett objekt och välj [File] - [Print]. 2. Ange vilken skrivare du vill använda, samt inställningar, antal kopior och förstoringsgrad, och starta utskriften. Du kan använda förhandsgranskningen för att visa en bild av utskriften på skärmen. Obs! Du kan skriva ut cirka 70 tecken på ett A4-papper om teckenstorleken är 10. Om du vill skriva ut längre texter minskar du utskriftens storlek. Sw-47

50 5. Dataredigering Ta bort, kopiera och flytta grupper och objekt k Ta bort grupper och objekt Välj den grupp eller det objekt som ska tas bort och välj [Edit] - [Delete], eller tryck på tangenten [Delete]. k Kopiera grupper och objekt till en annan katalogfil 1. Välj gruppen eller objektet och välj [Edit] - [Copy]. 2. Öppna målkatalogfilen och välj [Edit] - [Paste]. Obs! Du kan också dra grupper och objekt till målfönstret. Om du kopierar data mellan två katalogfiler som har olika format kan data gå förlorade. Tillgängliga format beror på vilken typ av räknare du använder. k Flytta grupper och objekt till en annan katalogfil 1. Välj gruppen eller objektet och välj [Edit] - [Cut]. 2. Öppna målkatalogfilen och välj [Edit] - [Paste]. Obs! Du kan också flytta grupper och objekt genom att dra dem till målfönstret och hålla ned [Ctrl]. Sw-48

51 6. Datakonvertering På en fx-9860g-serien räknare kan du konvertera listor, filer, matriser och kalkylblad till data i CSV-format. På en ALGEBRA FX-, CFX-9850G- eller fx-7400g-serien räknare kan du konvertera listor, filer, och matriser till data i CSV-format. Du kan också konvertera mellan data i fx-9860g-serien-format och tidigare versioner (ALGEBRA FX, CFX-9850G, fx-7400g-serien). k Konvertera data från räknaren till CSV-format 1. Välj de data du vill konvertera. 2. Välj [CSV] på menyn File. Välj [Save as CSV] på undermenyn som visas. fx-9860g-serien/fx-9750gii/fx-7400gii: Välj i fönstret FA-124 den fil du vill konvertera (lista, fil, matris eller kalkylblad). Kalkylblad stöds enbart av serien fx-9860g. ALGEBRA FX, CFX-9850G, fx-7400g-serien: Välj de data du vill konvertera från katalogfilen (lista, fil eller matris). 3. Välj en målkatalog i dialogrutan som visas. 4. Klicka på [OK] för att konvertera informationen. Det går inte att konvertera information som innehåller komplexa tal. Sw-49

52 6. Datakonvertering k Konvertera CSV-data till räknarens format 1. Välj [File] - [CSV-Load from CSV]. 2. Välj de CSV-data du vill konvertera. 3. Välj vilken typ av räknarformat du vill konvertera till. Om du konverterar till fx-9860g-serien Spreadsheet data (kalkylblad) anger du ett filnamn med högst åtta tecken. 4. Klicka på [OK] för att starta konverteringen. 5. Efter konverteringen inträffar något av det följande. fx-9860g-serien/fx-9750gii/fx-7400gii: Den konverterade informationen sparas. ALGEBRA FX, CFX-9850G, fx-7400g-serien: En ny katalogfil skapas. Konverteringen utförs inte om CSV-filens format inte är kompatibelt med det format som räknaren använder. Sw-50

53 6. Datakonvertering k Konvertera data mellan fx-9860g-serien-format och ALGEBRA FX-, CFX-9850Geller fx-7400g-format u Konvertera från fx-9860g-serien/fx-9750gii/fx-7400gii till räknare av typen ALGEBRA FXoch CFX-9850G/fx-7400G-serien 1. Välj i fönstret FA-124 den bild som ska konverteras. 2. Konvertering till ALGEBRA FX-serien: välj [Tool] - [Convert] - [fx-9860g ALGEBRA-FX conversion]. Konvertering till CFX-9850G/fx-7400G-serien: välj [Tool] - [Convert] - [fx-9860g CFX-9850G conversion]. När du gör det visas en dialogruta där du anger filnamn. 3. Skriv filnamnet och klicka på [OK]. Den konverterade katalogfilen (filnamnstillägget.cat ) sparas i mappen Mina dokument\casio\fa-124 på datorns hårddisk. Sw-51

54 6. Datakonvertering 4. Konvertering till ALGEBRA FX-serien: välj [Tool] - [Model Type] - [ALGEBRA FX series]. Konvertering till CFX-9850G/fx-7400G-serien: välj [Tool] - [Model Type] - [fx-7400g/cfx-9850g series]. 5. Välj [File] - [Open] och öppna den konverterade katalogfilen. (Mer information finns i avsnittet Överföra filer från datorn till räknaren på sidan Sw-44.) ukonvertera från ALGEBRA FX, CFX-9850G/fx-7400G till fx-9860g-serien/fx-9750gii/fx- 7400GII 1. Öppna den katalogfil som ska konverteras. 2. Konvertering från ALGEBRA FX-serien: välj [Tool] - [Convert] - [fx-9860g ALGEBRA- FX conversion]. Konvertering från CFX-9850G/fx-7400G-serien: välj [Tool] - [Convert] - [fx-9860g CFX- 9850G conversion]. När du gör det visas en dialogruta där du anger filnamn. Sw-52
