1 Mechprofile Katalog 60101A SE

2 Mechprofi le är byggsystemet som utgjorde grunden och starten för Movomech. Mycket tidigt insåg vi de möjligheter med ett system av profi ler som inte bara kan kombineras utan också kan röra sig i förhållande till varandra. Dessa profi ler med styrning i förhållande till varandra har vi sedan vidareutvecklat till dagens omfattande program av momentupptagande lyftare. De olika profi ltyperna har successivt utvecklats för att lösa olika typer av svårigheter som uppstått vid maskinbyggnader. Movomechs väl dokumenterade erfarenhet av användningen av profi ler ger oss därför möjlighet att låta kunden ta del av denna unika kompetens. Kontakta oss gärna för information gällande vårt omfattande sortiment av skensystem, lyfthjälpmedel samt nyckelfärdiga lösningar. Mechprofile Tekniska data - aluminiumprofiler Legering 6063 Profi lerna är anodiserade till en skikttjocklek av 10μ. Densitet 2,7 kg/dm 3 Linjär utvidgning 23*10-6 / C E-modul N/mm 2 Skjuvmodul N/mm 2 Draghållfasthet Sträckgräns R p 200 N/mm 2 Brottsgräns R m 230 N/mm 2 Aluminium har hög motståndskraft mot korrosion och mot kemikalier i allmänhet, dock har det en dålig motståndskraft mot svavelsyra (våt) samt mot klorgas (våt). 2

3 Mechprofile Innehåll...Sida Profiler... 4 Slädar... 6 Montageplåtar... 8 Montagevinklar Montagegavlar Fötter Fästelement Glidklotsar Diverse Även om största noggrannhet företagits avseende informationen i denna katalog, fritar vi oss allt ansvar för eventuella fel. Vi förbehåller oss rätten till ändringar. ILLUSTRATIONER Illustrationerna i katalogen representerar beskrivna produkter, men levererade varor kan i något avseende avvika ifrån illustrationerna. SPECIFIKATIONER Rätten till ändringar av design och dimensioner förbehålles jämfört med uppgifterna i katalogen för att ej förhindra utveckling av konstruktioner, material och tillverkningsmetoder. Kunden erinras om att det vid köp av Movomech- produkter för användning i yrket eller annorstädes fi nns kompletterande, aktuell information som ej kunnat medtagas i katalogen vad gäller råd avseende varje produkts lämplighet med hänsyn till olika kombinationer av Movomech s omfattande sortiment. All relevant information måste lämnas till de personer som är ansvariga för användningen av produkten. 3

4 MP Max längd 6000 mm Vikt 1,4 kg/m I x = I y 8,6 cm 4 W x = W y 4,3 cm 3 MP Max längd 6000 mm Vikt 3,6 kg/m I x = I y 110,0 cm 4 W x = W y 27,5 cm 3 Mechprofile - PROFILER MP Max längd 6000 mm Vikt 4,3 kg/m I x = I y 118,7 cm 4 W x = W y 29,7 cm 3 MP Max längd 6000 mm Vikt 2.9 kg/m I x 69,0 cm 4 I y 19,2 cm 4 W x 17,3 cm 3 W y 9,6 cm 3 MP Max längd 6000 mm Vikt 6,9 kg/m I x = I y 480,0 cm 4 W x = W y 80,0 cm 3 Profi lerna kan levereras i tillkapade längder. Kapkostnad (Art.nr ) tillkommer. 4

5 MP Max längd 4000 mm Vikt 13,9 kg/m I x = I y 1844,0 cm 4 W x = W y 230,0 cm 3 MSP Max längd 3000 mm Vikt 2,2 kg/m I x 20,3 cm 4 I y 47,4 cm 4 W x 8,1 cm 3 W y 14,6 cm 3 Mechprofile - PROFILER MSP Max längd 3000 mm Vikt 2,9 kg/m I x 26,0 cm 4 I y 95,0 cm 4 W x 8,7 cm 3 W y 19,0 cm 3 Profi lerna kan levereras i tillkapade längder. Kapkostnad (Art.nr ) tillkommer. 5

6 MS40 Längd F max M a max (Fa*a) M b max (Fb*b) M c max (Fc*c) mm 2000 N 25 Nm 150 Nm 300 Nm >100 <250 mm 2000 N 25 Nm 60 Nm 120 Nm >250 <500 mm 2000 N 25 Nm 150 Nm 300 Nm Passar MP40 & MP84 Mechprofile - SLÄDAR MS80 Längd F max M a max (Fa*a) M b max (Fb*b) M c max (Fc*c) mm 4000 N 50 Nm 150 Nm 300 Nm >100 <250 mm 4000 N 50 Nm 60 Nm 120 Nm >250 <500 mm 4000 N 50 Nm 150 Nm 300 Nm Passar MP84 & MP80 MS81 Längd F max M a max (Fa*a) M b max (Fb*b) M c max (Fc*c) mm 2000 N 50 Nm 300 Nm 300 Nm >100 <250 mm 2000 N 50 Nm 120 Nm 120 Nm >250 <500 mm 2000 N 50 Nm 300 Nm 300 Nm Passar MP40 6

7 MS120 Längd F max M a max (Fa*a) M c max (Fc*c) mm 4000 N 200 Nm 600 Nm >100 <250 mm 4000 N 200 Nm 240 Nm >250 <500 mm 4000 N 200 Nm 600 Nm Mechprofile - SLÄDAR Passar MP80 & MP81 MS160 Längd F max M a max (Fa*a) M c max (Fc*c) mm 4000 N 350 Nm 600 Nm >100 <250 mm 4000 N 350 Nm 240 Nm >250 <500 mm 4000 N 350 Nm 600 Nm Passar MP120 7

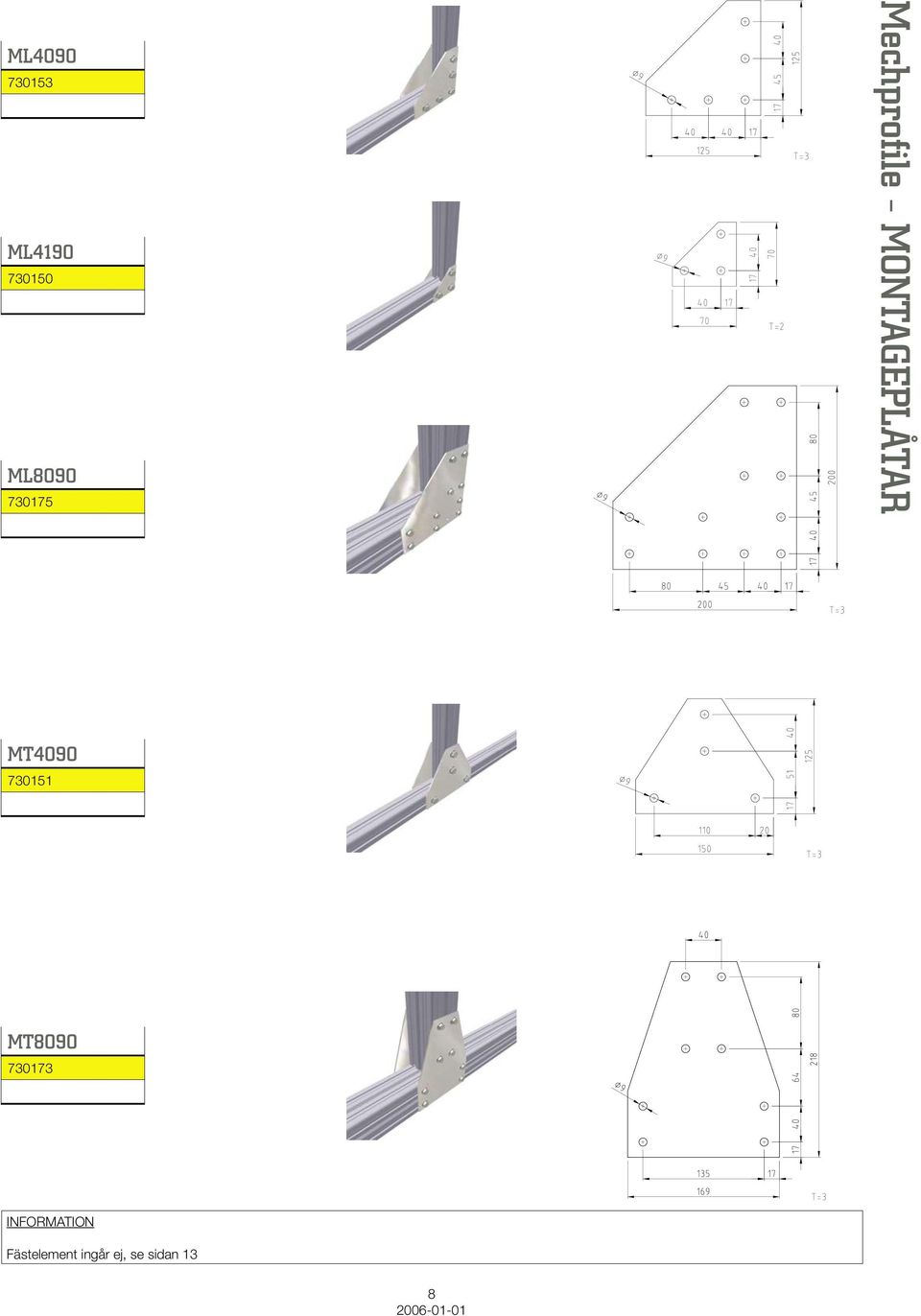

8 ML ML ML Mechprofile - MONTAGEPLÅTAR MT MT Fästelement ingår ej, se sidan 13 8

9 MT MT Mechprofile - MONTAGEPLÅTAR Fästelement ingår ej, se sidan 13 9

10 MVL MV MVL Mechprofile - MONTAGEVINKLAR MV MVL MVL Fästelement ingår ej, se sidan 13 10

11 MGP MGP MFP Mechprofile - MONTAGEGAVLAR MGP MGP Skruvar för infästning mot profi len ingår (4 st), övriga fästelement ingår ej, se sidan 13 11

12 MF Fästelement ingår MF Fästelement ingår Mechprofile - FÖTTER MF Fästelement ingår MF MSF MSF

13 Skruv Flänsskruv M8* M8* M8* M8* M8* M8*40 Mutter Mutter T-spårskruv M8* M8* M8*35 T-spårmutter Träskruv mm ,5* ,5*16 Mechprofile - FÄSTELEMENT Artikel Typ Artikel Typ M M M M M M M M M M M12 Låsmutter M M M M M M12 T-spårmutter romboid T-spårmutter lång Längd mm M8 40 T-spårmutter dubbel C/C / Längd mm M6 30/ M8 40/ M8 80/ M8 120/ M M M M8 T-spårmutter dubbel lång C/C / Längd mm M /160 13

14 Bricka Rundbricka M4 4,3*8*0, M5 5,3*10* M6 6,4*12*1, M8 8,4*16*1, M10 10,5*22* M12 13*24*2 Mechprofile - FÄSTELEMENT 14

15 Glidklots - 1m MK MK MK120 MS Glidklots - Kapad Längd mm MK MK80 32, MK MS Glidklots / Skruv MK40 3,5* MK40 3,5* MK80 3,5* MK80 3,5* MK120 3,5*16 Mechprofile - GLIDKLOTSAR MS MS MS

16 Ändlock MA MA80 Gångjärn Låshandtag M8* M8*40 Täcklist* Handtag MH Fönsterlist* Mechprofile - DIVERSE MG MTL MGT 5 mm * Metervara ** Kontakta Movomech 16

17 17 Mechprofile

18 Movomech AB Kabelvägen 9 SE Kristianstad SWEDEN Telefon Fax info@movomech.se Web
