1 DETALJPLAN KONGAHÄLLA, del 2 PM - Sättningsutredning Kungälvs kommun Upprättad av: Fredrik Forslund Granskad av: Michael Engström

2 Kund Kungälvs kommun Karoline Rosgardt Kungälv Konsult WSP Box Göteborg Besök: Rullagergatan 4 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Kontaktperson Fredrik Forslund Tel , fredrik.forslund@wspgroup.se Michael Engström Tel , michael.engström@wspgroup.se L:\5250\Kungälvs kommun\\3_dokument\36_pm\del 2\PM- Sättningsutredning_ doc Mall: Rapport Advanced.dot ver 1.0 Innehåll Uppdrag 3 Geotekniska undersökningar 3 Jordegenskaper 3 Lerans hållfasthets- och deformationsegenskaper 3 Geohydrologiska förhållanden 4 Sättningsutredning 4 Beräkningsförutsättningar 4 Beräkningsresultat 5 Geotekniska rekommendationer 5 Bilagor Bilaga A Utvärdering av jordens egenskaper, 10 sidor Bilaga B Sättningsberäkningar, 8 sidor 2 (6)

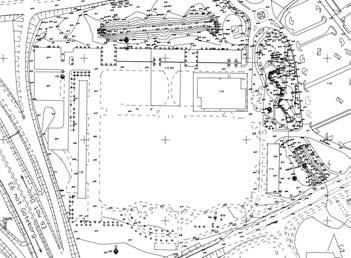

3 Uppdrag WSP har på uppdrag av Kungälv kommun utfört en geoteknisk utredning med avseende på sättningar på den så kallade Kongahällatomten i Kungälv. Kungälvs kommun planerar att omvandla den s.k. Kongahällatomten till en ny stadsdel. Den nya stadsdelen kommer att innehålla en blandning av handel, verksamheter och boende. Geotekniska undersökningar Nu utförda undersökningar Den geotekniska fältundersökningar utfördes i Augusti 2009 och redovisas i enskild rapport - Rapport Geoteknisk undersökning ( R/geo) Kongahälla, Arbetsnummer, Daterad Utförd av WSP på uppdrag av Kungälvs kommun. Tidigare utförda undersökningar Området har undersökts vid ett flertal tillfällen av olika företag. I nedanstående handlingar finns de tidigare utförda utredningar och undersökningar sammanfattade; - Detaljplan Kongahälla, Kungälvs kommun, PM-Planeringsunderlag, Geoteknik, daterad , Arbetsnummer, WSP - Rapport Geoteknisk undersökning ( R/geo) Kongahälla, Arbetsnummer, Daterad ,, WSP Jordegenskaper Den naturliga jorden består överst av ett ytskikt av mulljord ovan mycket lös till lös lera som vilar på friktionsjord till berg. Inom stora delar av planområdet förkommer överst någon meter fyllnadsmaterial ovan den lösa leran. Det totala djupet till berg varierar mellan ca 15 och 50 m. Jordarnas egenskaper beskrivs i tidigare upprättat PM. L:\5250\Kungälvs kommun\\3_dokument\36_pm\del 2\PM- Sättningsutredning_ doc Mall: Rapport Advanced.dot ver Detaljplan Kongahälla, Kungälvs kommun, PM-Planeringsunderlag, Geoteknik, daterad , Arbetsnummer, WSP Nedan beskrivs dock lerans hållfasthets- och deformationsegenskaper mer i detalj utgående från utförda laboratorieanalyser. Lerans hållfasthets- och deformationsegenskaper Lerans korrigerade skjuvhållfasthet är överst ca 10 kpa ned till nivå +1 och klassas som mycket låg, därunder ökar den med ca 1,3 kpa/m. Lerans vattenkvot varierar mellan ca 90 och 120 % ner till nivån -1 och minskar därunder relativt konstant för att vara ca 60 % på nivån -24. Lerans konflytgräns varierar mellan 75 och 100 % ned till nivån -4 och minskar därunder relativt konstant för att vara 70 % på nivån -24. Densiteten för leran ligger kring 1,45 t/m 3 ned till nivån -5 för att därunder öka med djupet till 1,6 t/m 3 vid nivån -20. Leran är mellansensitiv till högsensitiv med sensitivitetsvärden mellan 10 och 40. Leran inom området är mycket sättningskänslig tillföljd av lerans låga kom- 3 (6)

4 pressionsmoduler. Lerans kompressionsmodul M L ökar mot djupet från att i överkant ligga på ca 200 kpa till ca 1100 kpa på 25 m djup. Utvärderade och antagna modul (M L ) finns redovisade i Bilaga A, för borrhål 10, 11 och 12. Lerans permeabilitet varierar mellan och m/s. Leran är enligt utförda kompressionsförsök något överkonsoliderad ned till ca 4 m djup, vid en antagen grundvattenyta 1 m under markytan. Därunder är leran normalkonsoliderad med överkonsolideringskvot (OCR) på mellan 1,3 och 1,5. Effektivspänningsdiagram finns redovisade i bilaga A för borrhål 10 och 11. Geohydrologiska förhållanden Vattenytor observerade i skruvprovtagningshålen i planområdet ligger ca 1 m under markytan, dvs i underkant på torrskorpeleran Nu uppmätta portryck indikerar på ett något artesiskt tryck mot djupet. Vid portrycksmätningarna uppmättes att de övre lerlagrens portryck motsvarar en grundvattennivå belägen ca 0,5 m under markytan och på 23 m djup en grundvattennivå ca 0,5 m över markytan, se bilaga A. Sättningsberäkningarna har utförts med utgående från hydrostatiskt tryck från underkant torrskorpeleran. Sättningsutredning Beräkningsförutsättningar Sättningsberäkningar har utförts med GeoSuite Settlement, vilket idag anses vara branschstandard för beräkning av sättningar i Sverige. Krypsättningarna har beräknats enligt Chalmers krypmodell. Ingångsvärden för jordegenskaperna är utvärderade i Bilaga A, samt med permeabilitet utvärderad från CRS-försök. Ingående jordegenskaper och parametrar i beräkningarna är sammanfattade i Bilaga A. Beräkningsmodellen har det antagits att leran dräneras både uppåt och nedåt, dubbeldränerad modell. Beräkningarna har utförts vid borrhål 10, 11, 12 och 13, se planskiss nedan: L:\5250\Kungälvs kommun\\3_dokument\36_pm\del 2\PM- Sättningsutredning_ doc Mall: Rapport Advanced.dot ver 1.0 BH10 Sydvästra delen BH12 Figur 1. Beräkningspunkternas läge. Kongahällahallen BH11 BH13 4 (6)

5 Laster Markytan är planerad, i nuvarande utställningshandling, att läggas på nivå +8 vid områdets västra del, intill det blivande CHK, vilket innebär att markytan ställvis kommer att höjas med upp till ca 2 m i den nordvästra delen. Sättningsanalys har utförts för de två punkterna. Beräkningarna har utförts för några olika belastningar motsvarande 0,25 till 1,5 m uppfyllnad av krossmaterial. Beräkningsresultat Beräkningsresultatet redovisas sammanfattat i tabellform nedan. I Bilaga B redovisas beräkningarna i detalj. Tabell 1: Beräkningsresultat Norra delen Södravästra delen Sydöstra delen Tillskottslast Sättning 10 år [m] BH10 BH11 BH12 BH13 Sättning Sättning Sättning Sättning Sättning Sättning 50 år 10 år 50 år 10 år 50 år 10 år [m] [m] [m] [m] [m] [m] Sättning 50 år [m] 5 kpa 0,05 0,20 0,05 0,15 0,10 0,15 0,10 0,20 10 kpa 0,10 0,35 0,10 0,25 0,15 0,20 0,15 0,25 20 kpa 0,20 0,60 0,20 0,40 0,20 0,30 0,25 0,40 30 kpa 0,30 0,95 0,30 0,70 0,30 0,50 0,30 0,70 L:\5250\Kungälvs kommun\\3_dokument\36_pm\del 2\PM- Sättningsutredning_ doc Mall: Rapport Advanced.dot ver 1.0 Utförda sättningsberäkningar visar att relativt stora långtidssättningar kommer uppstå även för små lastökningar. Sättningarna utbildas för de små lasterna (5-10 kpa) ned till ca 8 m djup. För de större lasterna (20 och 30 kpa) utbildas huvuddelen av sättningarna ned till ca m djup. Sättingsutvecklingen skiljer sig inom området och sättningarna utbildas något fortare i den sydvästra och sydöstra delen där lermäktigheten är mindre. I den norra delen utbildas sättningarna något långsammare till följd av att lermäktigheten ökar. Den totala sättningen blir minst i den sydvästra delen av området, medan sättningarna vid den norra och den sydöstra delen blir betydligt större. Eftersom marknivån varierar utmed området så varierar pålastningen och därmed sättningsförfarandet. Vid t ex en uppfyllnad till nivå +8 beräknas det vid borrpunkt 10 sätta sig ca 0,60 m medan det vid borrpunkt 12 kommer att sätta sig ca 0,15 m efter 50 år. Huruvida befintlig fyllning inom detaljplaneområdets centrala delar har påverkat sättningsförfarandet har ej undersökts, men sättningar bedöms pågå i området. Geotekniska rekommendationer Med de nu planerade marknivåerna i det nya området uppstår det oacceptabelt stora och långvariga konsolideringssättningar. WSP rekommenderar att områdets nya byggnader och gator läggs lågt (nära dagens marknivåer) för att undvika skadliga differenssättningar mellan de pålade konstruktionerna och omgivande mark. Viktigt är vid bedömning av framtida sättningar till följd av tillskottslast på leran utgår från befintliga grundvattenförhållanden inte ändras. Skulle grundvattennivån sänkas en halvmeter lägre motsvarar det en tillskottslast på ca 5 kpa. Lastkompensation med lättfyllning av cellplast eller lättklinker är ett alternativ, men bedöms vara kostsamt för stora uppfyllnadsvolymer. Vidare kan man inom ytor som inte är sättningskänsliga som eventuella park-/grönytor kunna acceptera någon decimeter sättning, vilket skulle minska kompensationen med lättfyllning. Utläggning 5 (6)

6 av lättfyllning förutsätter att inte grundvatten-/ytvattennivån stiger så att det uppstår bottenupptryckning och lättfyllningen lyfts uppåt. WSP, avd Geo Fredrik Forslund L:\5250\Kungälvs kommun\\3_dokument\36_pm\del 2\PM- Sättningsutredning_ doc Mall: Rapport Advanced.dot ver (6)

7 PM PROJEKTERINGSUNDERLAG BILAGA A 1 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper 6 Densitet (t/m3) 1,0 1,2 1,4 1,6 1,8 2,0 2, Nivå (m) Antagen p Orrje (1964) NO 4 p Orrje (1967) NO 88 p GF (1984) N 1 p Orrje (1967) S 120 p Orrje (1964) SV 13 p Orrje (1967) SV 32 p WSP (2008) NO 1 p Orrje (1967) SV 55 p BAAB (1979) Ö 6 p WSP p WSP p WSP (2009) 12 p l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

8 PM PROJEKTERINGSUNDERLAG BILAGA A 2 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper 8 Vattenkvot W (%) Nivå (m) Antagen W GF (1984) N 1 w WSP (2008) NO 1 w WSP w WSP w WSP (2009) 12 w -26 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

9 PM PROJEKTERINGSUNDERLAG BILAGA A 3 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper Konflytgräns WL (%) Nivå (m) Antagen wl för övriga GF (1984) N 1 wl WSP (2008) S 4 wl BAAB (1979) Ö 6 wl WSP wl WSP wl WSP (2009) 12 wl l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

10 PM PROJEKTERINGSUNDERLAG BILAGA A 4 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper 8 Odränerad skjuvhållfasthet tfu,korr (kpa) GF (1984) N 1 Fallkon, Tfu Antagen Tfu,korr-SV VBB (1997) O 31 Vinge, Tfu, korr BAAB (1979) O 6 Fallkon, Tfu, korr WSP 1 (2008) Vinge Tfu, korr WSP 1 (2008) Fallkon, Tfu korr WSP 2 (2008) Vinge, Tfu, korr WSP (2009) 12 Fallkon, Tfu,korr WSP Fallkon Tfu.okorr WSP Fallkon Tfu.okorr Nivå (m) l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

11 PM PROJEKTERINGSUNDERLAG BILAGA A 5 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper Odränerad skjuvhållfasthet tfu,korr (kpa) Orrje (1967) S 120 Fallkon, Tfu Orrje (1964) SV 13 Fallkon, Tfu Orrje (1967) SV 32 Fallkon, Tfu Orrje (1967) SV 55 Fallkon, Tfu VBB (1997) O 31 Vinge, Tfu BAAB (1979) O 6 Fallkon, Tfu WSP 3 (2008) Vinge, Tfu WSP 4 (2008) Vinge, Tfu WSP 3 (2008) CPT Tfu WSP 4 (2008) CPT Tfu WSP CPT Tfu,korr WSP (2009) 12 CPT Tfu,korr WSP (2009) 13 CPT Tfu,korr Antagen Tfu,korr -6 Nivå (m) l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

12 PM PROJEKTERINGSUNDERLAG BILAGA A 6 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper Totalspänningar (kpa) Antagen U BH10 Hydrostatisk U WSP U WSP (2009) 12 U GF (1984) N 1 U Nivå (m) Ej troligt värde värde l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

13 PM PROJEKTERINGSUNDERLAG BILAGA A 7 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper Effektivspänningar BH10 (kpa) Antagen O'c GF (1984) N 1 CRS O'c BAAB (1979) Ö 6 CRS O'c WSP (2008) 1 CRS O'c WSP O'c WSP O'c WSP (2009) 12 O'c Antagen O'v (1,0 m fyllning) Antagen O'c WSP O'v -4-6 Nivå (m) l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

14 PM PROJEKTERINGSUNDERLAG BILAGA A 8 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper 8 Modul ML BH10 (kpa) Nivå (m) Antagen ML GF (1984) N 1 CRS ML ML (Tfu, WL), (Janbu, 1985) WSP (2008) 1 CRS ML WSP CRS ML WSP (2009) 12 CRS ML WSP CRS ML -26 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

15 PM PROJEKTERINGSUNDERLAG BILAGA A 9 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper 8 Effektivspänningar BH11 (kpa) Antagen O'c GF (1984) N 1 CRS O'c BAAB (1979) Ö 6 CRS O'c WSP (2008) 1 CRS O'c WSP (2009) 12 O'c WSP O'c WSP O'c WSP O'v Antagen O'c 1,0 m fyllning Nivå (m) l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

16 PM PROJEKTERINGSUNDERLAG BILAGA A 10 (10) KUNGÄLV KOMMUN SÄTTNINGSUTREDNING Utredare PM-Sättningsutr Utvärdering av lerans hållfasthets- och deformationsegenskaper Modul ML BH11 (kpa) Antagen ML GF (1984) N 1 CRS ML ML (Tfu, WL), (Janbu, 1985) WSP (2008) 1 CRS ML WSP CRS ML WSP (2009) 12 CRS ML WSP CRS ML Nivå (m) l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningsutredning-bilaga a (utvärdering av lerans egenskaper).doc/ff

17 PM SÄTTNINGAR BILAGA B 1 (8) KUNGÄLVS KOMMUN Utfärdare PM Sättningsutr Sättningsberäkningar I denna bilaga redovisas de beräknade sättningarna mot djupet för olika borrhål och ökande belastningar. Borrhål 10 0,25 m uppfyllnad (5 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,06 0,22 Borrhål 10 0,5 m uppfyllnad (10 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,12 0,36 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningar_bilaga b_(sättningsberäkning).doc/ff

18 PM SÄTTNINGAR BILAGA B 2 (8) KUNGÄLVS KOMMUN Utfärdare PM Sättningsutr Sättningsberäkningar Borrhål 10 1 m uppfyllnad (20 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,21 0,63 Borrhål 10 1,5 m uppfyllnad ( 30 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,32 0,95 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningar_bilaga b_(sättningsberäkning).doc/ff

19 PM SÄTTNINGAR BILAGA B 3 (8) KUNGÄLVS KOMMUN Utfärdare PM Sättningsutr Sättningsberäkningar Borrhål 11 0,25 m uppfyllnad ( 5 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,05 0,16 Borrhål 11 0,5 m uppfyllnad ( 10 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,10 0,24 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningar_bilaga b_(sättningsberäkning).doc/ff

20 PM SÄTTNINGAR BILAGA B 4 (8) KUNGÄLVS KOMMUN Utfärdare PM Sättningsutr Sättningsberäkningar Borrhål 11 1 m uppfyllnad ( 20 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,19 0,41 Borrhål 11 1,5 m uppfyllnad ( 30 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,28 0,72 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningar_bilaga b_(sättningsberäkning).doc/ff

21 PM SÄTTNINGAR BILAGA B 5 (8) KUNGÄLVS KOMMUN Utfärdare PM Sättningsutr Sättningsberäkningar Borrhål 12 0,25 m uppfyllnad ( 5 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,09 0,15 Borrhål 12 0,5 m uppfyllnad ( 10 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,14 0,19 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningar_bilaga b_(sättningsberäkning).doc/ff

22 PM SÄTTNINGAR BILAGA B 6 (8) KUNGÄLVS KOMMUN Utfärdare PM Sättningsutr Sättningsberäkningar Borrhål 12 1 m uppfyllnad ( 20 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,21 0,30 Borrhål 12 1,5 m uppfyllnad ( 30 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,30 0,50 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningar_bilaga b_(sättningsberäkning).doc/ff

23 PM SÄTTNINGAR BILAGA B 7 (8) KUNGÄLVS KOMMUN Utfärdare PM Sättningsutr Sättningsberäkningar Borrhål 13 0,25 m uppfyllnad ( 5 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,09 0,17 Borrhål 13 0,5 m uppfyllnad ( 10 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,15 0,25 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningar_bilaga b_(sättningsberäkning).doc/ff

24 PM SÄTTNINGAR BILAGA B 8 (8) KUNGÄLVS KOMMUN Utfärdare PM Sättningsutr Sättningsberäkningar Borrhål 13 1 m uppfyllnad (20 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,24 0,41 Borrhål 13 1,5 m uppfyllnad (30 kpa) med krypeffekter, 10 och 50 år. Sättning [m] 0,32 0,71 l:\5250\kungälvs kommun\\3_dokument\36_pm\del 2\pm sättningar_bilaga b_(sättningsberäkning).doc/ff
