1 Etablerat 1972 Katalog No. 7 Frekventa reservdelar till Jeep Cherokee samt Jeep Grand Cherokee Vi sänder mot postförskott/efterkrav över hela Sverige. Samtliga priser är inklusive moms. ORDERTELEFON eller Fax ; info@americanracing.se BUTIK: GILLBERGAGATAN 32 (Tornby Östra) LINKÖPING ÖPPET VARDAGAR

2 PAPPERSKATALOG Även om vi lever i det papperslösa samhället vet vi att många av våra kunder föredrar en tryckt papperskatalog. Vi har därför tagit fram en begränsad upplaga som vi säljer till självkostnadspris. Katalogen sändes (av kostnadsskäl) ej enbart som postförskott utan kan endast erhållas enligt nedanstående alternativ. Så här erhåller du en papperskatalog; A I samband med din första order. Skriv 1 styck Jeep katalog på din beställning. (Den bjuder vi på). B Köp över disk i vår butik för 40:- C Sätt in 60:- på vårt Plusgiro samt ange Jeep katalog nr 7 + texta tydligt ditt namn och adress. D Lägg 60:- i ett kuvert med en textad lapp med ditt namn och adress samt ange Jeep katalog nr 7. PS Glöm ej ange Jeep katalog då vi har kataloger till fler bilmodeller. Vår brevadress är; American Racing AB, Box 1115, Linköping

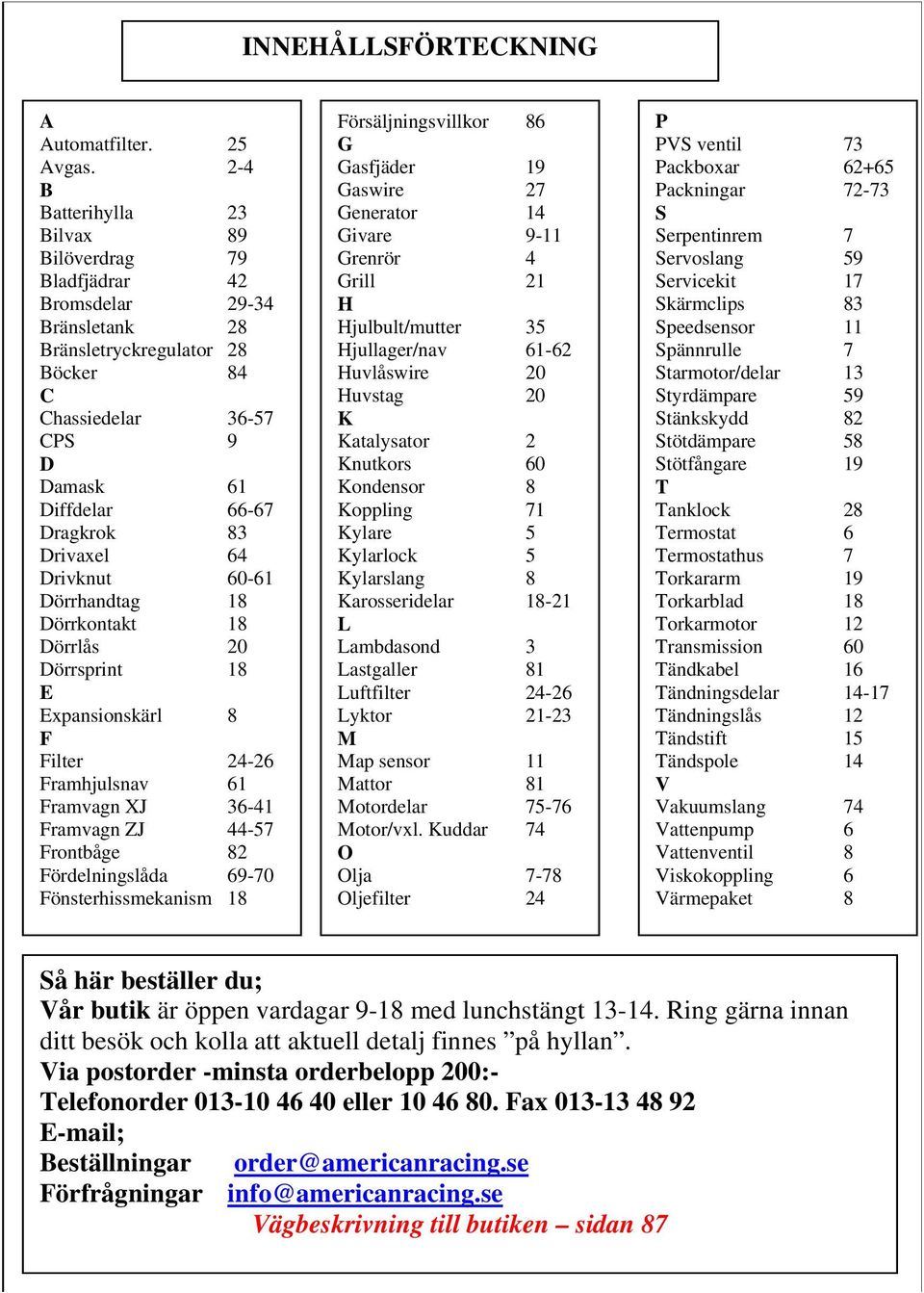

3 INNEHÅLLSFÖRTECKNING A Försäljningsvillkor 86 P Automatfilter. 25 G PVS ventil 73 Avgas. 2-4 Gasfjäder 19 Packboxar B Gaswire 27 Packningar Batterihylla 23 Generator 14 S Bilvax 89 Givare 9-11 Serpentinrem 7 Bilöverdrag 79 Grenrör 4 Servoslang 59 Bladfjädrar 42 Grill 21 Servicekit 17 Bromsdelar H Skärmclips 83 Bränsletank 28 Hjulbult/mutter 35 Speedsensor 11 Bränsletryckregulator 28 Hjullager/nav Spännrulle 7 Böcker 84 Huvlåswire 20 Starmotor/delar 13 C Huvstag 20 Styrdämpare 59 Chassiedelar K Stänkskydd 82 CPS 9 Katalysator 2 Stötdämpare 58 D Knutkors 60 Stötfångare 19 Damask 61 Kondensor 8 T Diffdelar Koppling 71 Tanklock 28 Dragkrok 83 Kylare 5 Termostat 6 Drivaxel 64 Kylarlock 5 Termostathus 7 Drivknut Kylarslang 8 Torkararm 19 Dörrhandtag 18 Karosseridelar Torkarblad 18 Dörrkontakt 18 L Torkarmotor 12 Dörrlås 20 Lambdasond 3 Transmission 60 Dörrsprint 18 Lastgaller 81 Tändkabel 16 E Luftfilter Tändningsdelar Expansionskärl 8 Lyktor Tändningslås 12 F M Tändstift 15 Filter Map sensor 11 Tändspole 14 Framhjulsnav 61 Mattor 81 V Framvagn XJ Motordelar Vakuumslang 74 Framvagn ZJ Motor/vxl. Kuddar 74 Vattenpump 6 Frontbåge 82 O Vattenventil 8 Fördelningslåda Olja 7-78 Viskokoppling 6 Fönsterhissmekanism 18 Oljefilter 24 Värmepaket 8 Så här beställer du; Vår butik är öppen vardagar 9-18 med lunchstängt Ring gärna innan ditt besök och kolla att aktuell detalj finnes på hyllan. Via postorder -minsta orderbelopp 200:- Telefonorder eller Fax ; Beställningar order@americanracing.se Förfrågningar info@americanracing.se Vägbeskrivning till butiken sidan 87

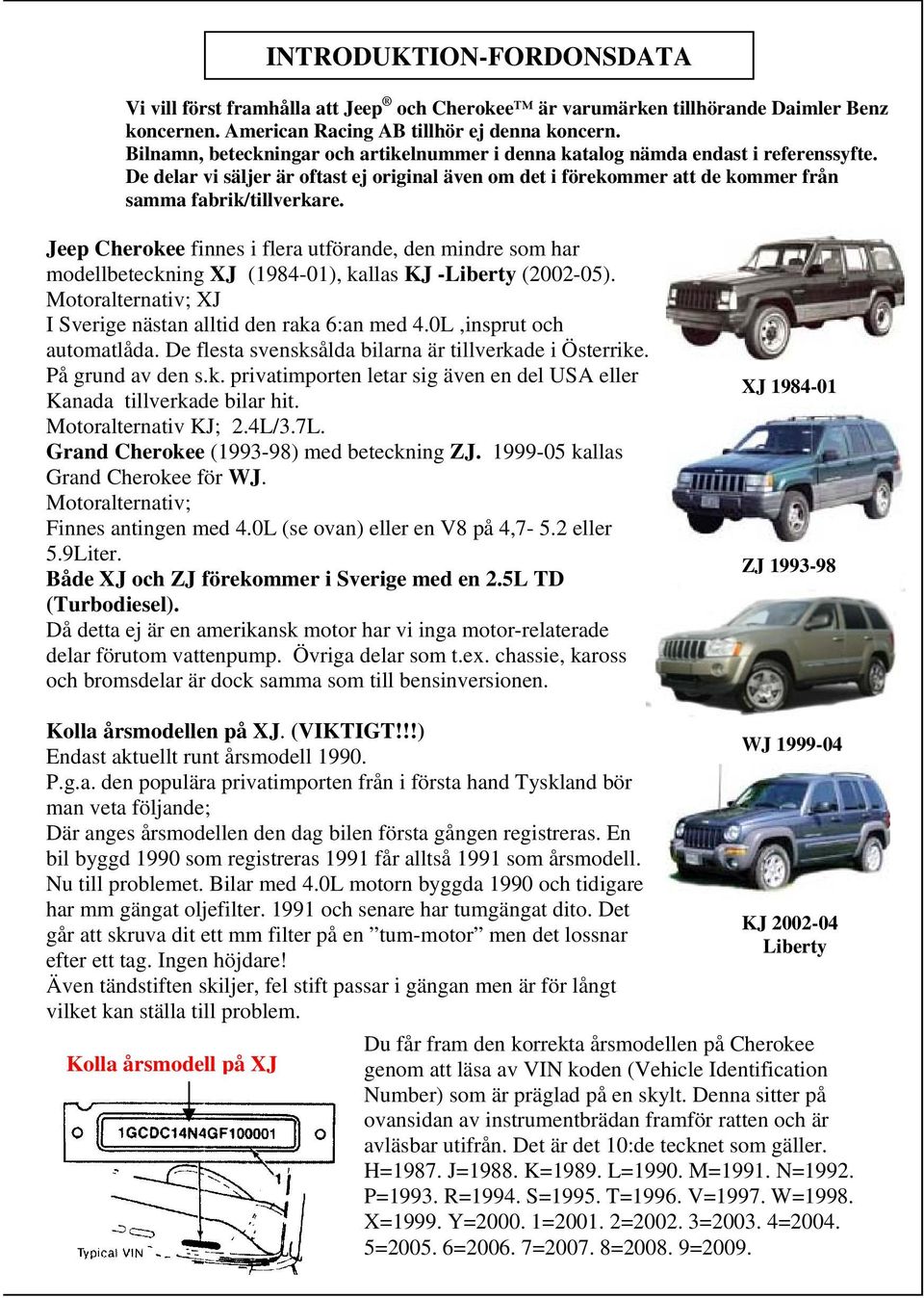

4 INTRODUKTION-FORDONSDATA Vi vill först framhålla att Jeep och Cherokee är varumärken tillhörande Daimler Benz koncernen. American Racing AB tillhör ej denna koncern. Bilnamn, beteckningar och artikelnummer i denna katalog nämda endast i referenssyfte. De delar vi säljer är oftast ej original även om det i förekommer att de kommer från samma fabrik/tillverkare. Jeep Cherokee finnes i flera utförande, den mindre som har modellbeteckning XJ ( ), kallas KJ -Liberty ( ). Motoralternativ; XJ I Sverige nästan alltid den raka 6:an med 4.0L,insprut och automatlåda. De flesta svensksålda bilarna är tillverkade i Österrike. På grund av den s.k. privatimporten letar sig även en del USA eller Kanada tillverkade bilar hit. Motoralternativ KJ; 2.4L/3.7L. Grand Cherokee ( ) med beteckning ZJ kallas Grand Cherokee för WJ. Motoralternativ; Finnes antingen med 4.0L (se ovan) eller en V8 på 4,7-5.2 eller 5.9Liter. Både XJ och ZJ förekommer i Sverige med en 2.5L TD (Turbodiesel). Då detta ej är en amerikansk motor har vi inga motor-relaterade delar förutom vattenpump. Övriga delar som t.ex. chassie, kaross och bromsdelar är dock samma som till bensinversionen. XJ ZJ Kolla årsmodellen på XJ. (VIKTIGT!!!) Endast aktuellt runt årsmodell P.g.a. den populära privatimporten från i första hand Tyskland bör man veta följande; Där anges årsmodellen den dag bilen första gången registreras. En bil byggd 1990 som registreras 1991 får alltså 1991 som årsmodell. Nu till problemet. Bilar med 4.0L motorn byggda 1990 och tidigare har mm gängat oljefilter och senare har tumgängat dito. Det går att skruva dit ett mm filter på en tum-motor men det lossnar efter ett tag. Ingen höjdare! Även tändstiften skiljer, fel stift passar i gängan men är för långt vilket kan ställa till problem. Kolla årsmodell på XJ WJ KJ Liberty Du får fram den korrekta årsmodellen på Cherokee genom att läsa av VIN koden (Vehicle Identification Number) som är präglad på en skylt. Denna sitter på ovansidan av instrumentbrädan framför ratten och är avläsbar utifrån. Det är det 10:de tecknet som gäller. H=1987. J=1988. K=1989. L=1990. M=1991. N=1992. P=1993. R=1994. S=1995. T=1996. V=1997. W=1998. X=1999. Y= = = = = = = = = =2009.

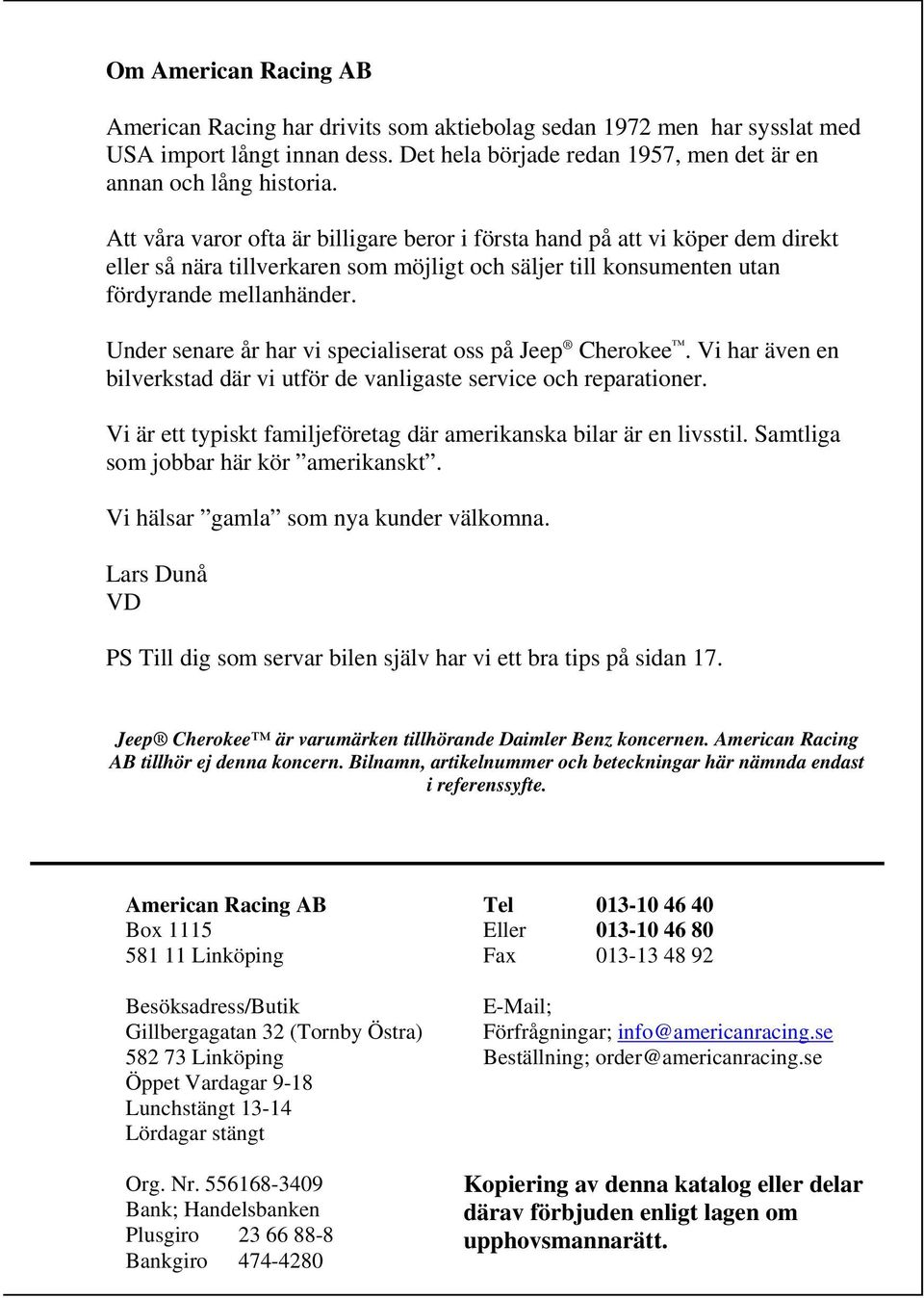

5 Om American Racing AB American Racing har drivits som aktiebolag sedan 1972 men har sysslat med USA import långt innan dess. Det hela började redan 1957, men det är en annan och lång historia. Att våra varor ofta är billigare beror i första hand på att vi köper dem direkt eller så nära tillverkaren som möjligt och säljer till konsumenten utan fördyrande mellanhänder. Under senare år har vi specialiserat oss på Jeep Cherokee. Vi har även en bilverkstad där vi utför de vanligaste service och reparationer. Vi är ett typiskt familjeföretag där amerikanska bilar är en livsstil. Samtliga som jobbar här kör amerikanskt. Vi hälsar gamla som nya kunder välkomna. Lars Dunå VD PS Till dig som servar bilen själv har vi ett bra tips på sidan 17. Jeep Cherokee är varumärken tillhörande Daimler Benz koncernen. American Racing AB tillhör ej denna koncern. Bilnamn, artikelnummer och beteckningar här nämnda endast i referenssyfte. American Racing AB Tel Box 1115 Eller Linköping Fax Besöksadress/Butik ; Gillbergagatan 32 (Tornby Östra) Förfrågningar; info@americanracing.se Linköping Beställning; order@americanracing.se Öppet Vardagar 9-18 Lunchstängt Lördagar stängt Org. Nr Bank; Handelsbanken Plusgiro Bankgiro Kopiering av denna katalog eller delar därav förbjuden enligt lagen om upphovsmannarätt.

6 2 AVGASDETALJER XJ = lilla Cherokee - ZJ = Grand Cherokee (1) FRÄMRE RÖR XJ L 490: XJ L 850: ZJ L 1450:- Främre rör till XJ årsmodell Till denna finnes ej något eftermarknadsrör utan här gäller normalt ett original som i skrivande stund kostar drygt 2500:-. Vi har dock en en adapter som bultas fast i bakkant på rör Nr och som passar in i katalysatorn. Ingen svets behöves.art Nr 44626AD Pris 395:-. Adaptern är komplett med fläns, packning och bultar. Beställ AD. (1A) PACKNING MELLAN GRENRÖR/FRÄMRE RÖR Art Nr Modell År Motor Anm Pris XJ L 205: XJ L 155: ZJ L 155: ZJ L Åtgår 2 st 155:- (1B) PACKNING MELLAN FRÄMRE RÖR KATALYSATOR Denna packning ingår när du köper en katalysator XJ L 25:- (2) KATALYSATOR modellanpassad XJ cyl 2100: XJ L 2100: XJ L 1950: XJ L 2200:- AM91244 XJ /01 4.0L 4934: ZJ L 1950: ZJ L 2200: ZJ L 1950: ZJ /5.9L 2200:-

7 (3) AVGASSYSTEM från katalysatorn och bakåt. AVG950 XJ L 1363:- AVG101 XJ L 1320:- AVG2086 XJ L 1596:- AVG945 XJ 96-20/ L 1895:- AVG970 ZJ L 1690:- AVG980 ZJ L 1690:- AVG990 ZJ /5.2/5.9L 1610:- AVG995 WJ /4.7L 1673:- LAMBDASOND typ original. Universal funkar ej. SG21 XJ L 1050:- SG121 XJ L 1045:- SG229 XJ/fram L 1240:- SG268 XJ/bak L 1175:- SG121 ZJ L 1045:- SG229 1) ZJ/fram L 1240:- SG208 2) ZJ/fram l 1240:- SG222 ZJ/bak L 1240:- SG259 ZJ/fram L 1450:- SG269 ZJ/bak L 1240:- SG118 ZJ L 1280:- SG121 3) ZJ L L 1045:- SG118 3) ZJ L L 1370:- SG121 ZJ L 1045:- SG208 2) ZJ/fram L 1240:- SG229 1) ZJ/bak L 1240:- SG209 ZJ/fram L 1245:- SG269 ZJ/bak L 1240:- SG209 ZJ/fram L 1245:- SG269 ZJ/bak L 1240:- Beträffandes senare årsmodeller än ovan vänligen kontakta oss med bilens registreringsnummer. 3 Avgassystem levereras som Bussgods se försäljningsvillkoren. Som framgår av listan har senare årsmodeller två sonder, en framför och en bakom katten. 1) Runt kontaktstycke. 2) Fyrkantig kontakt. 3) Kabel längd i mm. Varning! En väl fungerande lambdasond är en förutsättning för att katalysatorn skall hålla. Byt till en ny sond vid byte av katalysator. Äventyra ej katalysatorn genom att använda en lambdasond av universaltyp. Enligt vår mångåriga erfarenhet av Jeep Cherokee vet vi att de ej fungerar tillfredställande på denna bilmodell.

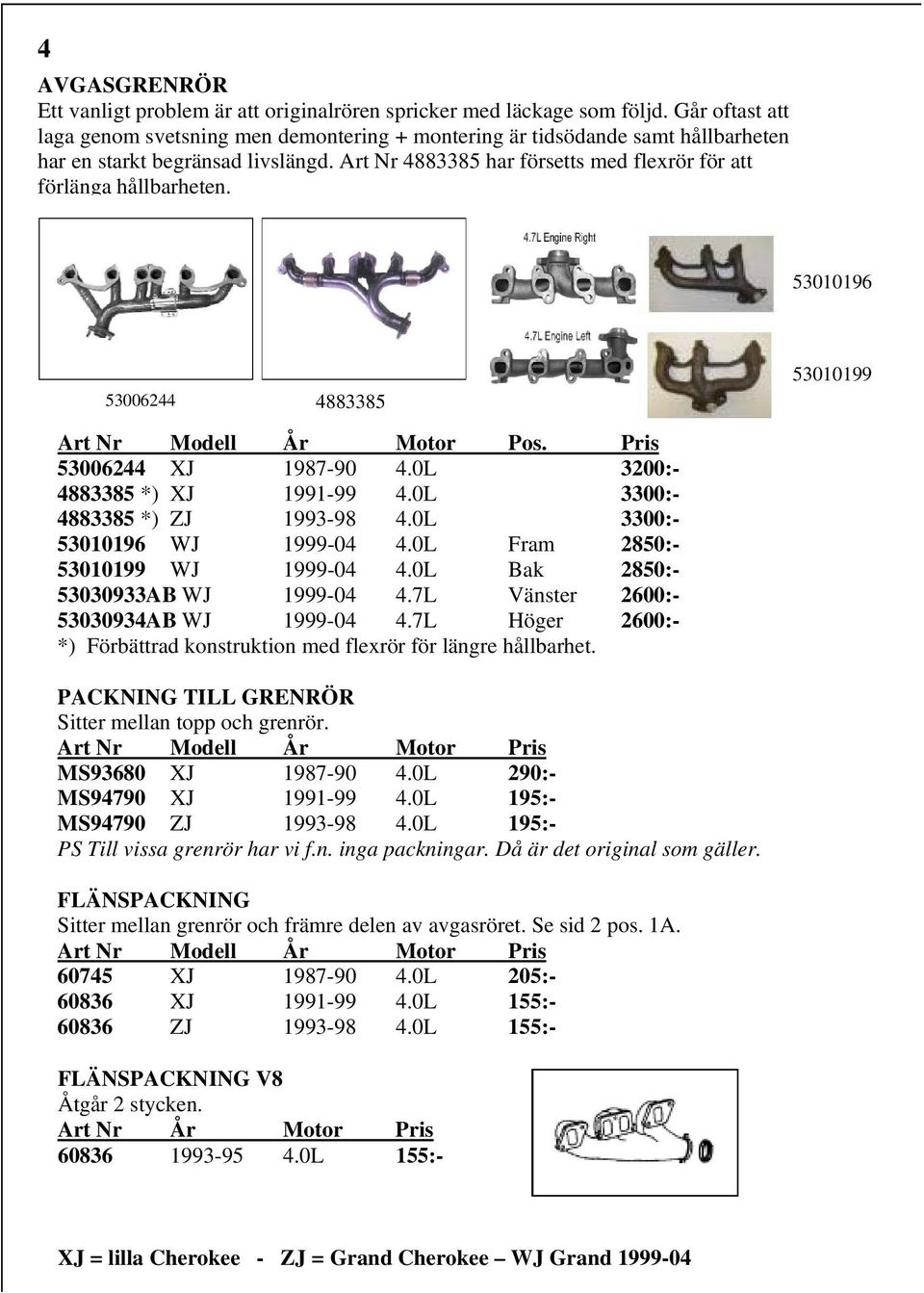

8 4 AVGASGRENRÖR Ett vanligt problem är att originalrören spricker med läckage som följd. Går oftast att laga genom svetsning men demontering + montering är tidsödande samt hållbarheten har en starkt begränsad livslängd. Art Nr har försetts med flexrör för att förlänga hållbarheten Art Nr Modell År Motor Pos. Pris XJ L 3200: *) XJ L 3300: *) ZJ L 3300: WJ L Fram 2850: WJ L Bak 2850: AB WJ L Vänster 2600: AB WJ L Höger 2600:- *) Förbättrad konstruktion med flexrör för längre hållbarhet. PACKNING TILL GRENRÖR Sitter mellan topp och grenrör. MS93680 XJ L 290:- MS94790 XJ L 195:- MS94790 ZJ L 195:- PS Till vissa grenrör har vi f.n. inga packningar. Då är det original som gäller. FLÄNSPACKNING Sitter mellan grenrör och främre delen av avgasröret. Se sid 2 pos. 1A XJ L 205: XJ L 155: ZJ L 155:- FLÄNSPACKNING V8 Åtgår 2 stycken. Art Nr År Motor Pris L 155:- XJ = lilla Cherokee - ZJ = Grand Cherokee WJ Grand

9 KYLNINGSDETALJER 5 *) Kylare art nr 1396 har två rakt utstickande gängade hanar där de bägge slangarna till automatlådan anslutes. På vissa Grand Cherokee är den nedersta anslutningen vinklad och har en snabbkoppling. Den kylare vi levererar har två raka anslutningar men det medföljer en vinklad adapter. Den brukar vara fasttejpad i påfyllningshålet. Se bilden nedan! (1) KYLARE 78 XJ L 2455: XJ L 2245:- #78 är utan påfyllningslock. #1193 har påfyllningslock *) ZJ L 2495: ZJ V8 2495: ZJ /5.9L 3745: AB ZJ L 3750:- *) Kylare Art Nr 1396 kan ha två olika anslutningar, se textrutan upptill till vänster. Pilen på bilden t.v. pekar på den aktuella anslutningen. (2) KYLARLOCK XJ 1991< 4.0L 120: ZJ L 120: AA ZJ l/5.9L 120:- 3 (3) RADIATOR ISOLATOR nedre fäste kylare XJ L 95:- (4) AVTAPPNINGSKRAN TILL KYLARE 4 Art Nr Modell År Typ Pris J XJ Mässing 65: XJ Plast 80: ZJ 93,95/96 Plast 80:-

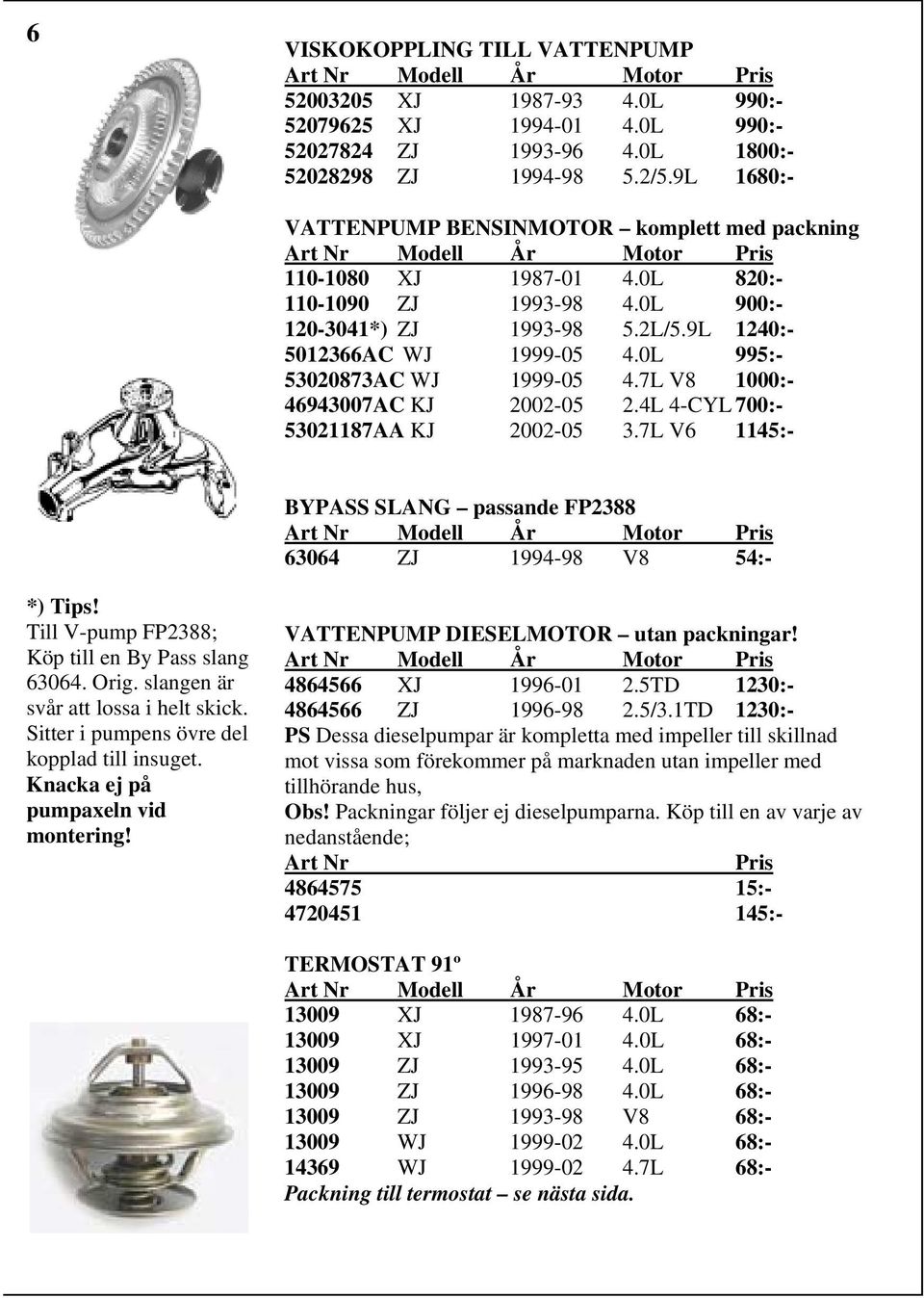

10 6 VISKOKOPPLING TILL VATTENPUMP XJ L 990: XJ L 990: ZJ L 1800: ZJ /5.9L 1680:- VATTENPUMP BENSINMOTOR komplett med packning XJ L 820: ZJ L 900: *) ZJ L/5.9L 1240: AC WJ L 995: AC WJ L V8 1000: AC KJ L 4-CYL 700: AA KJ L V6 1145:- BYPASS SLANG passande FP ZJ V8 54:- *) Tips! Till V-pump FP2388; Köp till en By Pass slang Orig. slangen är svår att lossa i helt skick. Sitter i pumpens övre del kopplad till insuget. Knacka ej på pumpaxeln vid montering! VATTENPUMP DIESELMOTOR utan packningar! XJ TD 1230: ZJ /3.1TD 1230:- PS Dessa dieselpumpar är kompletta med impeller till skillnad mot vissa som förekommer på marknaden utan impeller med tillhörande hus, Obs! Packningar följer ej dieselpumparna. Köp till en av varje av nedanstående; Art Nr Pris : :- TERMOSTAT 91º XJ L 68: XJ L 68: ZJ L 68: ZJ L 68: ZJ V8 68: WJ L 68: WJ L 68:- Packning till termostat se nästa sida.

11 PACKNING TILL TERMOSTAT/HUS XJ L 20: ZJ L 20: ZJ V8 20: WJ/ZJ L 20:- PS Till WJ/ZJ L används tätmassa. TERMOSTATHUS ) XJ L 243: ) XJ L 240: ZJ L 240: WJ/ZJ L 240:- 1 Utan gängat hål på sidan WJ/ZJ L 240:- 2 Med gängat hål på sidan SERPENTINREM för en givare. Art Nr Modell ÅR Motor Pris XJ L 360: XJ L 265: XJ L 350: Liberty L V6 365: Liberty L V6 385: ZJ L 270: ZJ L 358: WJ L 325: ZJ L V8 460: ZJ L/5.9L 440: ZJ/WJ L 275: WJ L 325: WJ L V8 365: WJ L V8 385:- SPÄNNRULLE TILL SERPENTINREM Art Nr Modell År Motor Anm Diam Pris XJ L utan AC 116MM 130: XJ L med AC 90MM 280: XJ L 90MM 240: ZJ L 90MM 280: ZJ L 76MM 540: ZJ L 90MM 240: ZJ /5.9L 90MM 320: A ZJ /5.9L 80MM*) 1560: P ZJ /5.9l 80MM 590:- *) är komplett med spännarm. SPÄNNARM ZJ /5.9L 950:-

12 8 ÖVERSTRÖMNINGSTANK ej USA modell. Denna sitter fast med gummiband. Kolla gärna innan beställning. Locket ingår K XJ L 440:- LOCK TILL OVANSTÅENDE passar ej originaltank! XJ L 65:- LOCK TILL ORIGINAL ÖVERSTRÖMNINGSTANK ZJ Alla 145: XJ/ZJ Alla 45:- VÄRMEPAKET (Heater Core) XJ L 1225: XJ L 1950: ZJ L/5.2L 1650:- KONDENSOR A/C (Sitter framför kylaren) XJ L 1495: XJ L Ring ZJ L Ring ZJ L Ring ZJ L Ring ZJ L Ring ZJ L Ring ÖVRE KYLARSLANG FÖR BILAR MED A/C XJ L 207: XJ L 165: ZJ L 240: WJ L 220: ZJ /5.9L 150: WJ L V8 135: WJ L V8 140: metall plast Bilden visar UNDRE KYLARSLANG FÖR BILAR MED A/C XJ L 240: ZJ L 155: WJ L 275: WJ L V8 210: ZJ L 285: WJ L V8 110:-

13 GIVARE - SENSORER 9 TEMPERATUR SENSOR TILL ELFLÄKT Sitter skruvad i kylaren. TS258 XJ L 270:- GIVARE VATTENTEMP endast med mätare Denna givare är kopplad till bilens tempmätare på instrumentbrädan och visar kylvattnets temperatur. TS199 XJ L 88:- TS334 XJ L 370:- TS334 ZJ L 370: ZJ L 288:- GIVARE VATTENTEMP - med lampa TS336 XJ L 510:- CRANKSHAFT POSITION SENSOR (CPS) Vevaxel-läges-givare. Endast till automatlåda! Sitter i svepet framtill på växellådan och läser av med vilken hastighet svänghjulet passerar. När givaren gått sönder stannar motorn. Relativt vanligt fel när motorn plötsligt stannar eller vägrar att starta. PC87 XJ L 610:- PC130 XJ L 1995: XJ x) L 960:- PC42 XJ xx) L 850:- PC308 XJ L 1120: ZJ x) L 960:- PC42 ZJ L 850:- PC176 ZJ/WJ L 740:- PC164 ZJ L 1740:- PC38 ZJ L 1245:- PC127 ZJ /5.9L 1570:- PC284 WJ L 1040:- xx) PC42 x) (1 fästhål) (2 fästhål) PC41 Obs!!! Då vissa CPS kan var olika till samma årsmodell kolla helst visuellt hur den ser ut enligt nedan; De flesta illustrationerna i denna katalog är chematiska. Vill du se en korrekt bild gå till vår hemsida; Klicka på WEBSHOP sedan längst upp till höger Sök slå in artikel numret och klicka på Gå. Där finnes bilder på de flesta givare.

14 10 PS296 PS315 PS257 PS284 GIVARE OLJETRYCK XJ med mätare. Art Nr År Motor Anm Pris PS L 1 terminal 555:- PS US mod. 1 stift 465:- PS Österrike 1 skruv 555:- PS L 2 stift 760:- PS L 1 stift 465:- PS296*) L 1 skruv 555:- *) Skruvad kabelanslutning se bilden till vänster. ZJ-Grand Cherokee med mätare Art Nr År Motor Orig Nr Pris PS /5.2L 1 stift 465:- PS /5.2L 2 stift 760:- OLJENIVÅGIVARE Grand Cherokee Art Nr Modell Motor Pris AB ZJ 4.0/5.2L 680:- AIR CHARGE TEMPERATURE SENSOR Kollar temperaturen på bränsle/luftblandningen och signalerar till databoxen för korrigering AB AX9 XJ L 625:- AX40 XJ L 290:- AX49**) XJ L 925:- AX40 ZJ L 290:- AX40 ZJ L 290:- AX49 ZJ /5.2L 925:- AX49**) WJ L 925:-. **) Orig Nr (ange helst orig. nr vid best.) IDLE AIR CONTROL VALVE tomgångsmotor Reglerar luftmängden till tomgångsystemet. AC12 XJ L 685:- AC151 XJ L 785:- AC176 XJ L 1950:- AC151 ZJ L 785:- AC73 ZJ L 950:- AC176 ZJ L 1950:- AC68 ZJ L 595:- AC73 ZJ L 950:- XJ=lilla Cherokee ZJ= Grand Cherokee De flesta illustrationer i denna katalog är schematiska. Vill du se en korrekt bild gå till vår hemsida; Klicka på WEBSHOP sedan längst upp t.h. Sök slå in numret och klicka på Gå. Där finns bilder på de flesta givare.

15 COOLENT TEMPERATURE SENSOR Kollar motorns temperatur och signalerar till datorn för inställning av tändning, bränsleblandning m.m. TX28 XJ L 610:- TX43 XJ L 300:- TX81 XJ L 495:- TX81 KJ ? *) 495:- TX43 TX43 ZJ L 300:- TX81 ZJ/WJ L 495:- TX71 ZJ L 390:- *) V.g. uppge numret på original detaljen. 11 MAP SENSOR AS5 XJ L 445:- AS88 XJ L 2495:- AS5 ZJ L 445:- AS57 ZJ L 890:- AS88 ZJ L 2495:- SPEED SENSOR SC105 XJ L 1200:- Ovan, sitter i AW4 Automatlåda NEUTRAL SAFETY SWITCH sitter på automatlåd. Art Nr Modell Låda År Pris NS113 XJ AW Ring NS113 ZJ AW Ring NS11 ZJ alla :- NS194 ZJ 4-speed :- AS57 THROTTLE POSITION SENSOR Art Nr Modell År Motor Orig. Nr Pris TH67 XJ L :- TH143 XJ L :- TH143 XJ L :- TH189 XJ L :- TH143 ZJ L :- TH143 ZJ L :- TH189 ZJ L :- TH189 WJ L AC 1120:- TH266 WJ L AA 1600:- TH266 WJ L AB 1600:- TH143 ZJ L :- TH145 ZJ L :- TH190 ZJ L :- TH190 ZJ L :- TH190 WJ L 550:- TH262 WJ L AA 1635:- NS113 TIPS! Originalbilder på de flesta givarna hittar du på ing.se Klicka på WEBSHOP sedan längts upp till höger Sök slå in artikelnumret och klicka på Gå.

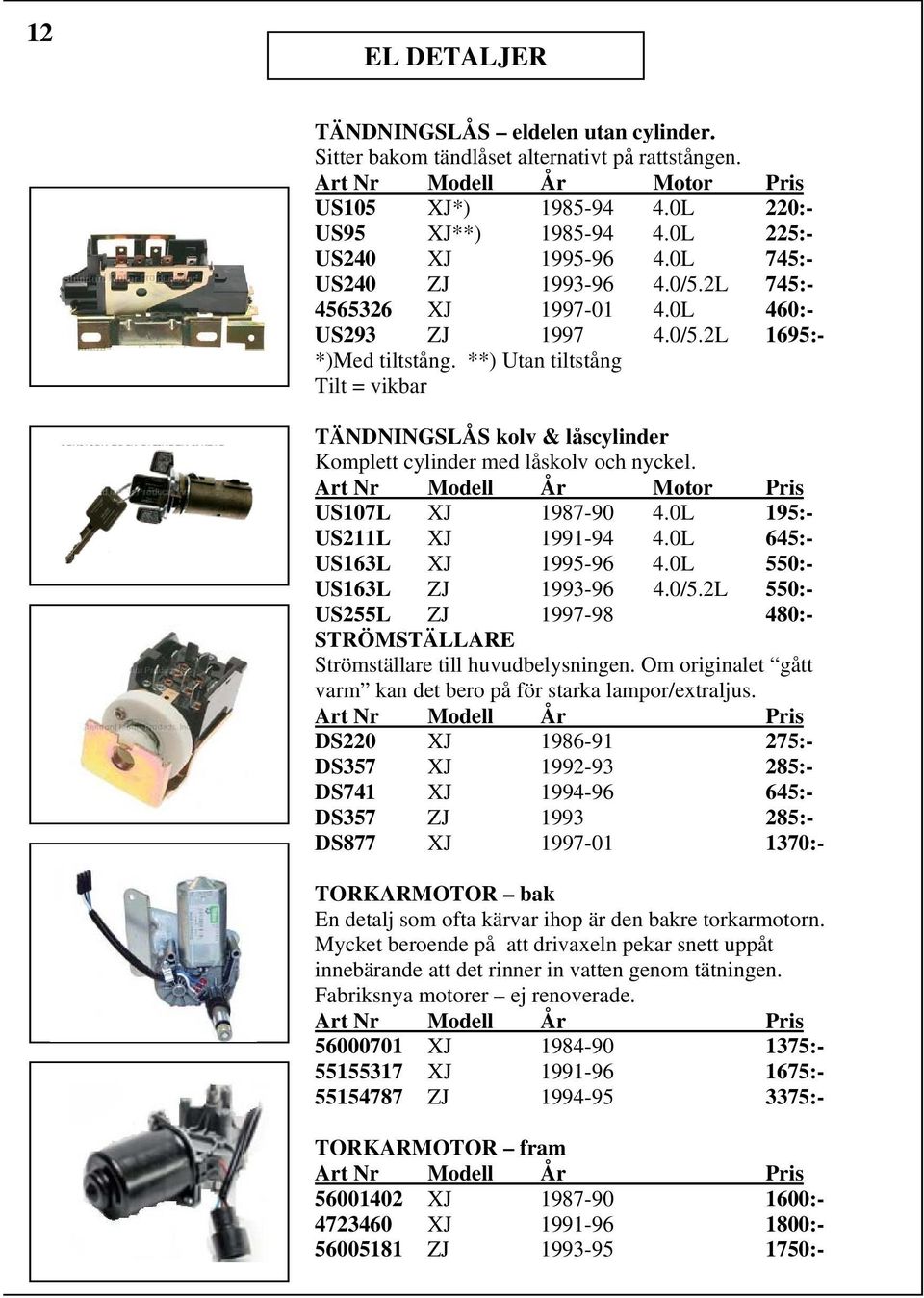

16 12 EL DETALJER TÄNDNINGSLÅS eldelen utan cylinder. Sitter bakom tändlåset alternativt på rattstången. US105 XJ*) L 220:- US95 XJ**) L 225:- US240 XJ L 745:- US240 ZJ /5.2L 745: XJ L 460:- US293 ZJ /5.2L 1695:- *)Med tiltstång. **) Utan tiltstång Tilt = vikbar TÄNDNINGSLÅS kolv & låscylinder Komplett cylinder med låskolv och nyckel. US107L XJ L 195:- US211L XJ L 645:- US163L XJ L 550:- US163L ZJ /5.2L 550:- US255L ZJ :- STRÖMSTÄLLARE Strömställare till huvudbelysningen. Om originalet gått varm kan det bero på för starka lampor/extraljus. DS220 XJ :- DS357 XJ :- DS741 XJ :- DS357 ZJ :- DS877 XJ :- TORKARMOTOR bak En detalj som ofta kärvar ihop är den bakre torkarmotorn. Mycket beroende på att drivaxeln pekar snett uppåt innebärande att det rinner in vatten genom tätningen. Fabriksnya motorer ej renoverade XJ : XJ : ZJ :- TORKARMOTOR fram XJ : XJ : ZJ :-

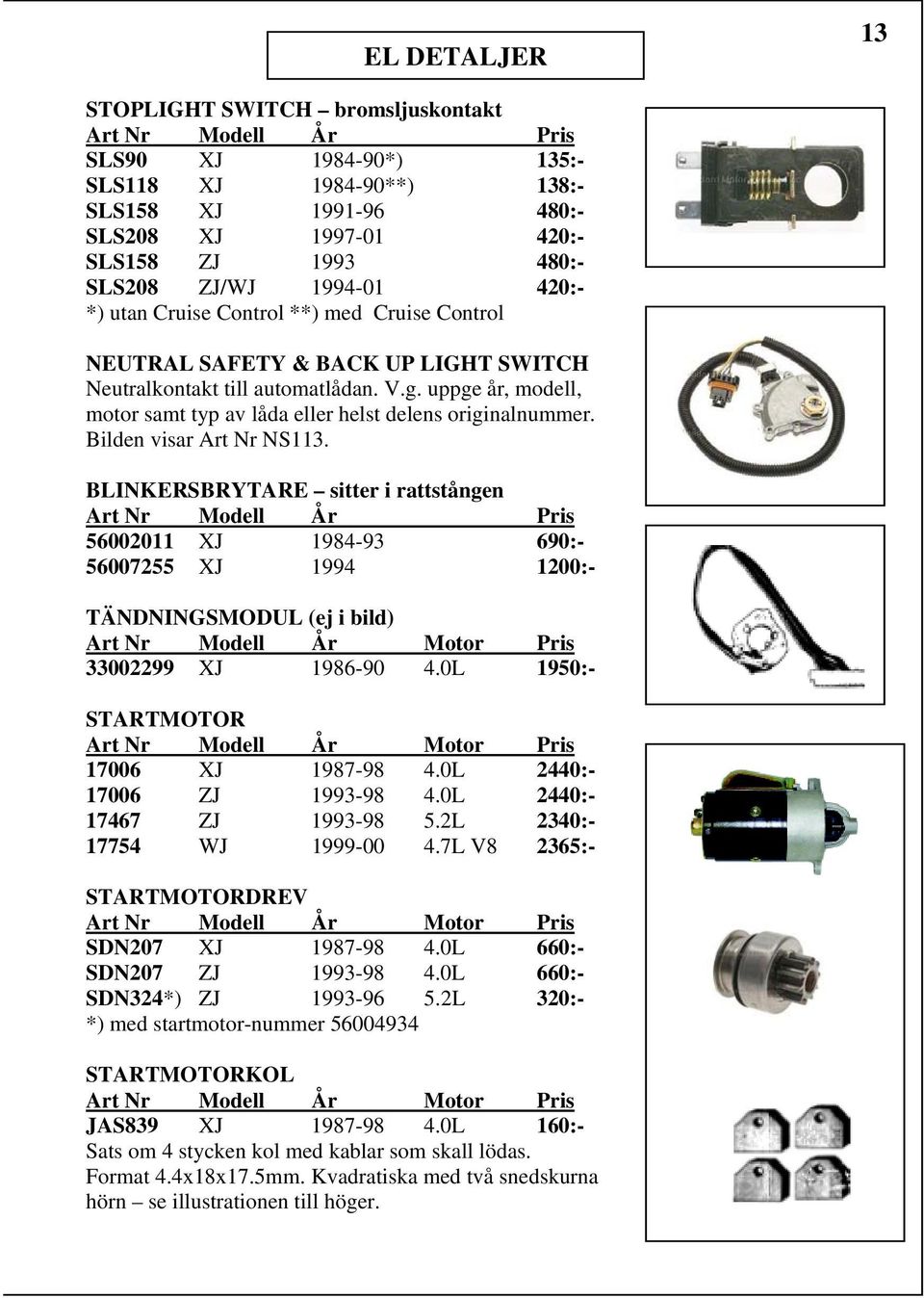

17 EL DETALJER 13 STOPLIGHT SWITCH bromsljuskontakt SLS90 XJ *) 135:- SLS118 XJ **) 138:- SLS158 XJ :- SLS208 XJ :- SLS158 ZJ :- SLS208 ZJ/WJ :- *) utan Cruise Control **) med Cruise Control NEUTRAL SAFETY & BACK UP LIGHT SWITCH Neutralkontakt till automatlådan. V.g. uppge år, modell, motor samt typ av låda eller helst delens originalnummer. Bilden visar Art Nr NS113. BLINKERSBRYTARE sitter i rattstången XJ : XJ :- TÄNDNINGSMODUL (ej i bild) XJ L 1950:- STARTMOTOR XJ L 2440: ZJ L 2440: ZJ L 2340: WJ L V8 2365:- STARTMOTORDREV SDN207 XJ L 660:- SDN207 ZJ L 660:- SDN324*) ZJ L 320:- *) med startmotor-nummer STARTMOTORKOL JAS839 XJ L 160:- Sats om 4 stycken kol med kablar som skall lödas. Format 4.4x18x17.5mm. Kvadratiska med två snedskurna hörn se illustrationen till höger.

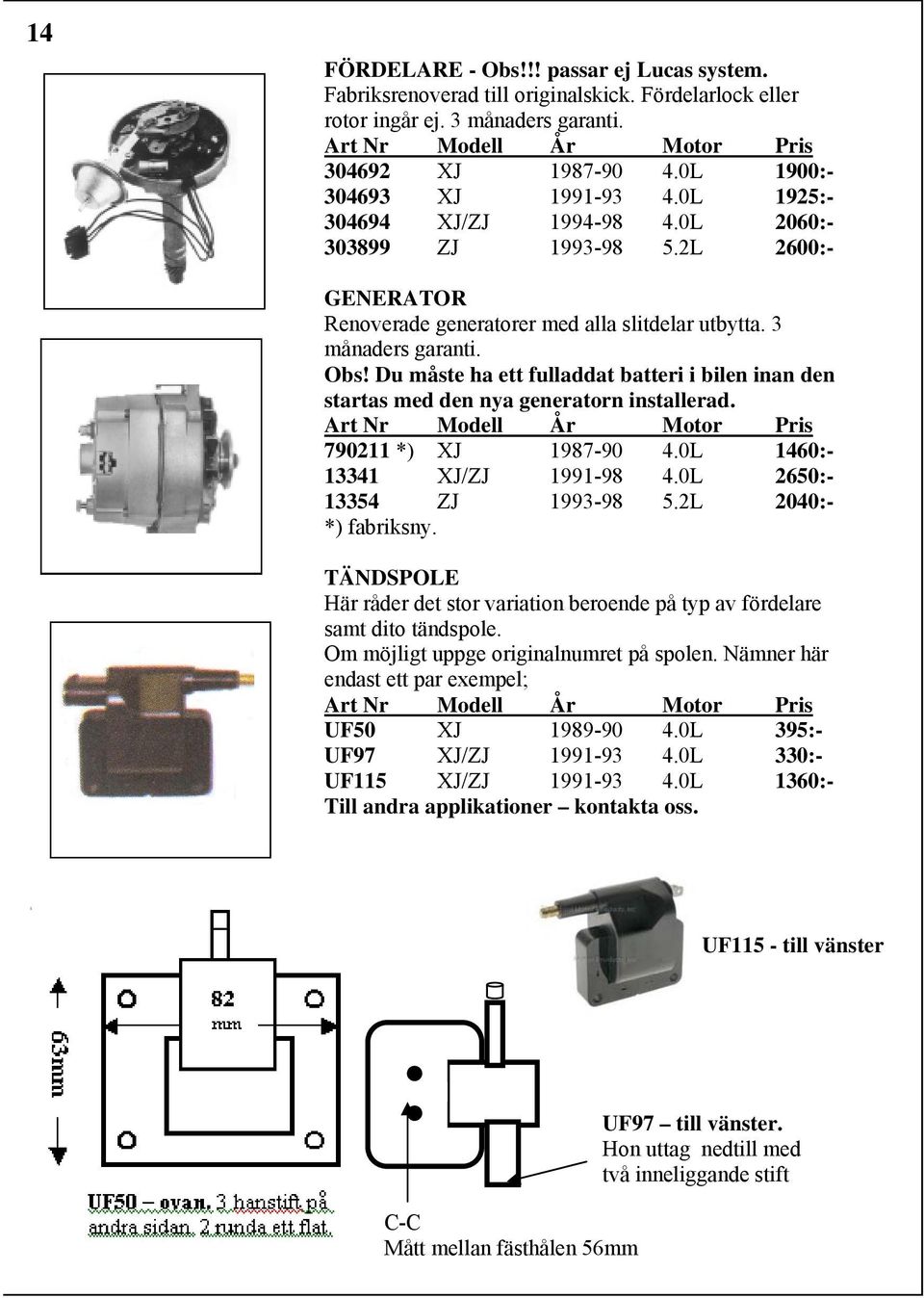

18 14 FÖRDELARE - Obs!!! passar ej Lucas system. Fabriksrenoverad till originalskick. Fördelarlock eller rotor ingår ej. 3 månaders garanti XJ L 1900: XJ L 1925: XJ/ZJ L 2060: ZJ L 2600:- GENERATOR Renoverade generatorer med alla slitdelar utbytta. 3 månaders garanti. Obs! Du måste ha ett fulladdat batteri i bilen inan den startas med den nya generatorn installerad *) XJ L 1460: XJ/ZJ L 2650: ZJ L 2040:- *) fabriksny. TÄNDSPOLE Här råder det stor variation beroende på typ av fördelare samt dito tändspole. Om möjligt uppge originalnumret på spolen. Nämner här endast ett par exempel; UF50 XJ L 395:- UF97 XJ/ZJ L 330:- UF115 XJ/ZJ L 1360:- Till andra applikationer kontakta oss. UF115 - till vänster UF97 till vänster. Hon uttag nedtill med två inneliggande stift C-C Mått mellan fästhålen 56mm

19 TÄNDNINGSDELAR 15 Champion made in the USA De Champion tändstift du köper på macken är ofta tillverkade i Spanien, det kan vara skillnad på kvalite n. VIKTIGT! Tändstift vs. årsmodell till XJ modellen. Äger du en icke svensksåld bil med årsmodell runt 1990 kan det vara läge att dubbelkolla årsmodellen. I Tyskland anges första registreringsdatot som bilens årsmodell. En 1991 kan alltså vara byggd 1990 vilket kan ställa till problem! Du finner en tabell på sidan 85 eller kolla gänglängden. TÄNDSTIFT, standard av resistortyp (avstörda). Kopparelektrod. Sitter som original i många USA bilar. Art Nr Modell År Motor Anm Pris XJ L 22mm*) 45: XJ L 27mm*) 45: XJ L 45: ZJ L 45:- 71 ZJ L 45: WJ L 45: ZJ L 45:- 439 WJ L 45:- 71 ZJ L 45: ZJ L 45: KJ L 45: Liberty L 45:- 344 Liberty L 45: Liberty L Platinum 64:- *) Gänglängd inkl elektrod Friska tändstift ger minskad bränsleförbrukning!

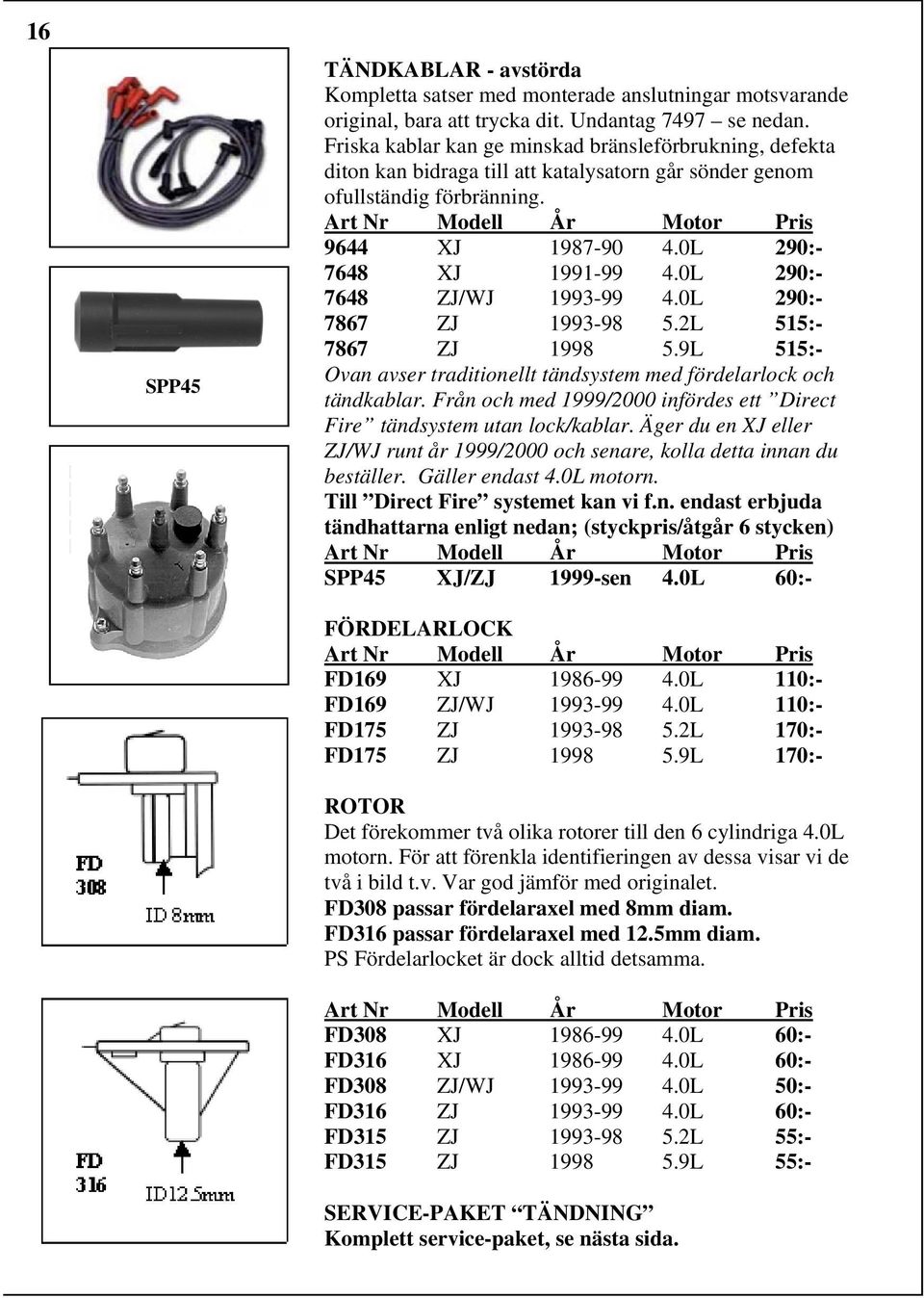

20 16 SPP45 TÄNDKABLAR - avstörda Kompletta satser med monterade anslutningar motsvarande original, bara att trycka dit. Undantag 7497 se nedan. Friska kablar kan ge minskad bränsleförbrukning, defekta diton kan bidraga till att katalysatorn går sönder genom ofullständig förbränning XJ L 290: XJ L 290: ZJ/WJ L 290: ZJ L 515: ZJ L 515:- Ovan avser traditionellt tändsystem med fördelarlock och tändkablar. Från och med 1999/2000 infördes ett Direct Fire tändsystem utan lock/kablar. Äger du en XJ eller ZJ/WJ runt år 1999/2000 och senare, kolla detta innan du beställer. Gäller endast 4.0L motorn. Till Direct Fire systemet kan vi f.n. endast erbjuda tändhattarna enligt nedan; (styckpris/åtgår 6 stycken) SPP45 XJ/ZJ 1999-sen 4.0L 60:- FÖRDELARLOCK FD169 XJ L 110:- FD169 ZJ/WJ L 110:- FD175 ZJ L 170:- FD175 ZJ L 170:- ROTOR Det förekommer två olika rotorer till den 6 cylindriga 4.0L motorn. För att förenkla identifieringen av dessa visar vi de två i bild t.v. Var god jämför med originalet. FD308 passar fördelaraxel med 8mm diam. FD316 passar fördelaraxel med 12.5mm diam. PS Fördelarlocket är dock alltid detsamma. FD308 XJ L 60:- FD316 XJ L 60:- FD308 ZJ/WJ L 50:- FD316 ZJ L 60:- FD315 ZJ L 55:- FD315 ZJ L 55:- SERVICE-PAKET TÄNDNING Komplett service-paket, se nästa sida.

21 SERVICEPAKET 17 Spara pengar Att köpa ett Servicepaket är c:a 10% billigare än att köpa delarna i lösvikt. Även praktiskt att ha alla tillbehör tillhands vid din gör-det-själv service. Schematisk bild Paketet innehåller; Tändstift (Champion) Lock & Rotor (i förekommande fall) Luftfilter Oljefilter Bränslefilter (i förekommande fall) Tändkablar (i förekommande fall) TK5 XJ L 965:- TK6 XJ L 1000:- TK7 XJ L 1000:- TK8 XJ L 820:- TK9 XJ L 820:- TK10 ZJ L TK11 ZJ L 945:- TK23 ZJ V8 1395:- TK24 ZJ /5.9L 1250:- TK35 WJ L 995:- TK36 WJ L 1020:- TK46*) WK L 520:- *) TK46 innehåller Luft och Oljefilter samt tändstift. Bränslefilter ingår ej i de fall det sitter i bränsletanken. PS Där det kan förekomma två olika rotorer ingår bägge alternativen.. XJ = lilla Cherokee - ZJ = Grand Cherokee - WJ = Grand Cherokee WK Grand

22 18 KAROSSERIDELAR B C A DÖRRKONTAKT innerbelysning. Sitter i dörrstolpen. DS240 XJ A 70:- DS278 XJ B 80:- DS534 ZJ/WJ C 295:- DÖRRHANDTAG yttre. Svart med mekanism. Art Nr Modell År Sida Pris XJ H F/B *) 280: XJ V F/B *) 280: ZJ H Bak 420: ZJ V Bak 420: ZJ H Fram 460: ZJ V Fram 460:- *) F/B = fram eller bakdörr. DÖRRSTOPP TILL BAKLUCKAN Art Nr Modell År Anm Pris XJ par 80: ZJ/WJ par 80:- DÖRRSPRINTAR - framdörr Art Nr Modell År Anm Pris XJ *) 110: ZJ *) 105:- *) En sprint + två bussningar. Köp 2 satser till en dörr. TORKARBLAD fram. /st 18-2 XJ : XJ : ZJ : WJ :- TORKARBLAD bak 12-2 XJ : ZJ : ZJ :- FÖNSTERHISSMEKANISM utan motor Art Nr Modell År Pos. Pris ZJ V.F. 955: ZJ H.F. 970:- FÖNSTERHISSMEKANISM med motor Art Nr Modell År Pos. Pris WJ V.F. 1150: WJ H.F. 1195: WJ V.F. 1760: WJ H.F. 1750:-

23 TORKARARM bak XJ : XJ : ZJ : ZJ ) 385: AB ZJ ) 385:- 1 = ej med öppningsbar glaslucka. 2 = med öppningsbar dito. TORKARARM fram XJ : XJ : ZJ :- BUSSNINGAR TILL TORKAR LÄNKAGE Sats med tre stycken nylonbussningar XJ :- GASFJÄDRAR baklucka Hög kvalite`. Pris styck. Art Nr Modell År Sida Pris SG XJ H/V 460:- SG XJ H/V 350:- SG ZJ H/V 486:- SG ZJ H/V*) 486:- SG WJ H/V*) 410:- SG WJ H/V 370: AA WJ H/V*) 540:- *) Endast till glasluckan. GASFJÄDRAR Huven på Grand Cherokee Art Nr Modell År Sida Pris SG WJ H/V 310:- Obs! Designen på infästningen på dessa gasfjädrar kan avvika från originalet. Nya infästningsanordningar följer dock. STÖTFÅNGARSKENA XJ (lilla Cherokee) Art Nr Modell År Pos. Pris XJ Fram/Svart 1400: AB XJ Bak/Svart 1150: XJ Fram/Krom 1700: XJ Bak/Krom 1700:- 5EE84TZZAG XJ Bak/Svart 1264:- FÄSTE till stötfångarskena Art Nr Modell År Pos. Pris XJ H/Fram 180: XJ V/Fram 200: XJ H/Bak 235: XJ V/Bak 235:-

24 20 ÄNDSTYCKEN TILL STÖTFÅNGARSKENA Art Nr Modell År Pos. Pris XJ H/Fram 350: XJ V/Fram 350: XJ H/Bak 300: XJ V/Bak 300:- BUMPER GUARD Art Nr Modell År Pos. Pris XJ H/Fram 350: XJ V/Fram 350: XJ H/Bak 350: XJ V/Bak 350: ZJ H/Bak 460: ZJ V/Bak 460: ZJ H/Fram 460: ZJ V/Fram 460:- TRÖSKELLÅDA XJ Art Nr Modell År Pos. Pris R XJ 1987> Höger 760: L XJ 1987< Vänster 760:- Clips till skärmbreddarna HUVLÅSWIRE se sidan XJ : AD XJ : ZJ :- HUVSTÅNG XJ :- HÅLLARE TILL HUVSTÅNG UNIVERSAL Art Nr Pris :- DÖRRLÅS Cylinder + två nycklar K2 XJ :- DL22 XJ :- DL22 ZJ :- LÅS TILL BAKLUCKAN Cylinder + två nycklar. DL41 WJ :- GUMMILIST BAKLUCKA XJ (lilla Cherokee) AD XJ :-
