1 FGCs koncept Allt under samma tak! kunskap skapar trygghet! VÄG JÄRNVÄG SJÖ FLYG KONSULTATION. RÅDGIVNING. UTBILDNING. SUPPORT. PRODUKTLAGER Produkter & Konsulttjänster 2014 FGC Farligt Gods Center AB Konsultation Support Produktlager Utbildning 1

2 Säkerhetsrådgivare trygghet som kan hyras Alla företag som bedriver verksamhet där transport av farligt gods ingår, måste normalt sett enligt lag ha minst en säkerhetsrådgivare. Lagstiftningens syfte är att höja säkerhetsnivån kring farligt gods transporter. Säkerhetsrådgivaren har en central roll i företaget som sakkunnig i frågor som rör farligt gods. FGC erbjuder kompletta utbildningspaket för blivande säkerhetsrådgivare. FGC kan också erbjuda att agera som ert företags säkerhetsrådgivare. Om du redan är säkerhetsrådgivare men behöver råd och stöd så ställer vi gärna upp upp som samarbetspartner. Vi kan även fungera som rådgivare och stöd parallellt under utbildningen av företagets egna säkerhetsrådgivare. Kontakta oss och låt oss föreslå en lösning som passar er situation. 8 STARKA SJÄLAR hos FGC Marcus Thunborg VD/SR thunborg@fgc.se Philip Thunborg Support philip@fgc.se Sven-Arne Thunborg Marknad s-a.thunborg@fgc.se Mikael Bergqvist Support/Utbildning/SR bergqvist@fgc.se Christina Harefjord Utbildning/SR/Kemi harefjord@fgc.se Anders Ringström Utbildning/SR ringstrom@fgc.se Annelie Olsson Kemi/SR olsson@fgc.se Jenny Jacobsson Ekonomi jenny@fgc.se

3 Innehåll Säkerhetsrådgivare... 2 FGC Personal - 8 starka själar... 2 Litteratur Abonnemangsservice... 6 FGC-GIB... 6 Dokumentation... 7 Skriftliga instruktioner... 8 Jourtjänst (Emergency contact)... 8 Supportavtal... 8 Säkerhetsdatablad... 9 Farligt avfall... 9 Märkning av kemiska produkter... 9 Emballage Varningsetiketter & Märkning Fordonsskyltning ADR Järnvägsskyltning Sjöskyltning Fordonsutrustning Personligt skydd Sanering Packning farligt gods Bonfireprov Lagerhotell farligt gods Destruktion Index A-Ö Farligt Gods Center AB Rattgatan 9, Kungälv Tel Fax E-post Hemsida info@fgc.se 3

4 VÄG JÄRNVÄG SJÖ FLYG KONSULTATION. RÅDGIVNING. UTBILDNING. SUPPORT. PRODUKTLAGER Myndigheten för samhällsskydd och beredskapsföreskrifter om transport av farligt gods på väg och i terräng FGC Farligt Gods Center AB Konsultation Produktlager Support Utbildning VÄG JÄRNVÄG SJÖ FLYG KONSULTATION. RÅDGIVNING. UTBILDNING. SUPPORT. PRODUKTLAGER Myndigheten för samhällsskydd och beredskapsföreskrifter om transport av farligt gods på väg och i terräng FGC Farligt Gods Center AB Konsultation Produktlager Support Utbildning VÄG JÄRNVÄG SJÖ FLYG KONSULTATION. RÅDGIVNING. UTBILDNING. SUPPORT. PRODUKTLAGER Myndigheten för samhällsskydd och beredskapsföreskrifter om transport av farligt gods på järnväg FGC Farligt Gods Center AB Konsultation Produktlager Support Utbildning VÄG JÄRNVÄG SJÖ FLYG KONSULTATION. RÅDGIVNING. UTBILDNING. SUPPORT. PRODUKTLAGER Myndigheten för samhällsskydd och beredskapsföreskrifter om transport av farligt gods på järnväg FGC Farligt Gods Center AB Konsultation Produktlager Support Utbildning Litteratur ADR/ADR-S ADR/ADR-S kunskap skapar trygghet! kunskap skapar trygghet! 2013 Del ADR/ADR-S pärm Regelverk för Transport av Farligt Gods ADR Vägtransport European Agreement Concerning the International Carriage of Dangerous Goods by Road RID Järnvägstransport Règlement concernant le transport International ferroviaire de marchandises Dangereuses IMDG Code Sjötransport International Maritime Dangerous Goods (IMDG) Code DGR Flygtransport Dangerous Goods Regulations RID/RID-S RID/RID-S kunskap skapar trygghet! kunskap skapar trygghet! 2013 Del RID/RID/S pärm ADR/ADR-S för transporter på väg ADR/ADR-S är på svenska och i pärmform - ett lättare sätt att ta till sig information. För att lättare kunna hantera den stora mängd information som ingår i ADR/ADR-S, kan FGC erbjuda ett praktiskt pärmsystem. Regelverket är indelat i två pärmar, med en utförlig innehållsförteckning. Allt för att du snabbt skall komma åt den information som du söker. Fördelar: Ett sakregister med flikar hjälper dig att hitta snabbt. A4-formatet med löstagbara sidor gör att det är lätt att uppdatera genom FGC s abonnemangsservice. RID/RID-S för transporter på järnväg RID/ADR-S är på svenska och i pärmform - ett lättare sätt att ta till sig information. För att lättare kunna hantera den stora mängd information som ingår i RID/RID-S, kan FGC erbjuda ett praktiskt pärmsystem. Regelverket är indelat i två pärmar, med en utförlig innehållsförteckning. Allt för att du snabbt skall komma åt den information som du söker. Fördelar: Ett sakregister med flikar hjälper dig att hitta snabbt. A4-formatet med löstagbara sidor gör att det är lätt att uppdatera genom FGC s abonnemangsservice. ADR Engelsk bok Vägtransport av farligt gods 6525 styckegods Vägtransport av farligt gods 6526 tanktransport IMDG-code bok IMDG code supplement IMDG code CD IMDG-Koden för transporter till sjöss IMDG-Koden består av två böcker och ett supplement och är på engelska. IMDG-Koden finns också på CD-ROM. Ovanstående är bara en del av vad FGC kan erbjuda i form av regelverk och litteratur. Kontakta oss gärna för mer information. 4

5 kunskap skapar trygghet! KONSULTATION. RÅDGIVNING. UTBILDNING. SUPPORT. PRODUKTLAGER Konsultation Produktlager Support Utbildning kunskap skapar trygghet! KONSULTATION. RÅDGIVNING. UTBILDNING. SUPPORT. PRODUKTLAGER Konsultation Produktlager Support Utbildning Litteratur Svenska IMDG-koden Band 1 kunskap skapar trygghet! Svenska IMDG-koden Band 2 kunskap skapar trygghet! Transportstyrelsens föreskrifter (TSFS 2011:95) om transport till sjöss av förpackat farligt gods (IMDG-koden) Transportstyrelsens föreskrifter (TSFS 2011:95) om transport till sjöss av förpackat farligt gods (IMDG-koden) Del 3 Förteckning över farligt gods, särbestämmelser och undantag FGC Farligt Gods Center AB FGC Farligt Gods Center AB TSFS IATA DGR bok IATA DGR CD CD TSFS är den svenska versionen av den engelska IMDG Code. I den svenska finns dessutom några regler som gäller speciellt för svenska fartyg i svenska vatten. Detta är det officiella regelverket för transport av farligt gods med flyg. Kraven är högt ställda på alla som är del i transporten. Från dörr till dörr finns det alltid en ansvarig som skall vara utbildad enligt krav i detta regelverk. DGR-CD innehåller hela DGR och med lätta sökfunktioner. ICAO-TI ICAO-TI - Technical Instructions for the Safe Transport of Dangerous Goods by Air Model regulations UN Recommendations on the Transport of Dangerous Goods - Model Regulations Manual of test Supplement Recommendations on the TRANSport of dangerous goods Manual of Tests and Criteria FGC-GIB Dangerous Goods Training 6515 FGC-GIB Internet Lärobok Farligt Gods

6 Två pärmar, lösbladssystem, med register. Priset på uppdateringen är relaterad till uppdateringens storlek. En bok. Priset på uppdateringen är relaterad till uppdateringens storlek. En bok. Priset på uppdateringen är relaterad till uppdateringens storlek. Två böcker. Priset på uppdateringen är relaterad till uppdateringens storlek. Två böcker och ett supplement. Priset på uppdateringen är relaterad till uppdateringens storlek. En bok. Priset på uppdateringen är relaterad till uppdateringens storlek. 10 % rabatt på ovanstående regelverk Farligt Gods Center ser till att du alltid har tillgång till den senaste informationen 10 % rabatt lämnas på helårsabonnemang av Internetapplikationen FGC-GIB. Abonnemangets bindningstid är 12 månader. Efter bindningstidens utgång kan abonnemanget, skriftligen, sägas upp. Kundnr. hos Farligt Gods Center Beställare Företag Orgnr Adress Postnr Ort Telnr Faxnr E-post Godkännande och signatur av kund Ort och Datum Sänds tillbaka till: Farligt Gods Center AB Telefon Rattgatan 9 Telefax KUNGÄLV E-post info@fgc.se Hemsida Abonnemangsservice-2011.dot Abonnemangsservice Kurslitteratur FGC genomför alla utbildningar och seminarier i enlighet med senaste utgåvan av gällande regelverk. Regelverk kan beställas till fördelaktigt pris vid kursbokningen och levereras sker vid kursstart, naturligtvis ingår abonnemang. Abonnemang Regelverken förändras ständigt. Det är därför viktigt att alltid ha tillgång till senaste information och ett uppdaterat regelverk. FGC till-handahåller abonnemangsservice, vilket innebär att förse våra abonnenter med uppdateringar och nyheter när det gäller transport av farligt gods. Farligt Gods Centers Abonnemangs Service! Regelverk för transport av farligt gods på väg - ADR/ADR-S Regelverk för transport av farligt gods på väg - ADR/ADR-S Regelverk för transport av farligt gods på järnväg - RID/RID-S Regelverk för transport av farligt gods till sjöss - IMDG-koden på svenska Regelverk för transport av farligt gods till sjöss - IMDG-code (engelska) Regelverk för transport av farligt gods på flyg - IATA s Dangerous Goods Regulations Som abonnent erhåller du följande fördelar: Internetapplikationen FGC-GIB Villkor: Jag tecknar härmed abonnemang på markerat regelverk för att vara säker på att alltid ha aktuell information tillgänglig. Jag vill ha regelverken levererade till nedanstående adress. Gå in på FGCs hemsida och fyll i formuläret! Farligt gods databas öppen dygnet runt FGC-GIB FGC-GIB FGC-GIB FGC-GIB FGC-GIB FGC-GIB FGC-GIB FGC-GIB FGC-GIB FGC-GIB abonnemang tecknas per helår och per användare. Användaren erhåller ett användarnamn och ett lösenord. Med detta ges användaren fri tillgång till databasen under ett helt år. Abonnemanget förnyas automatiskt om inget annat avtalats. Efter många års branscherfarenhet och med stor kunskap om transport av farligt gods erbjuder Farligt Gods Center ett unikt hjälpmedel för alla som berörs av transport av farligt gods. står för Farligt Gods Center Global Information data Base, är en informationsdatabas för alla avsändare, transportörer och mottagare världen över. finns tillgängligt via Internet med exklusivt tillträde för Farligt Gods Centers licensierade kunder. Ett enkelt och smidigt sätt att få tillgång till samlad och aktuell information över gällande bestämmelser, på både svenska och engelska. är uppbyggd på regelverken, ADR, DGR och IMDG-koden, för de tre transportsätten; väg, flyg och sjö. ger dig enkelt och snabbt information om gällande regler för varje ämne (UN-nummer) när du skall klassificera, förpacka, märka, etikettera och dokumentera ditt farligt gods. ger dig snabbt uppgifter om det aktuella regelverkets bestämmelser för samemballering, begränsade mängder (väg), Limited Quantities (sjö och flyg) och tömda emballage etc. ger dig alltid tillgång till aktuella uppgifter precis när kunskapsbehovet uppstår. Har du frågor som gäller specifikt för dina produkter, får du snabbt svar om hur du som avsändare ska gå tillväga. ger dig som är säkerhetsrådgivare ett effektivt hjälpmedel för att t.ex. säkerställa uppgifter om de bestämmelser som gäller för just ditt företags verksamhet. sökfunktionerna kan anpassas efter användarens egen identifiering Gör det lätt för dig genom att registrera dig direkt på När du registrerats som kund, blir du omgående tilldelad ditt användarnamn och lösenord via . Vi önskar dig välkommen som användare! 6

7 SHIPPER S DECLARATION FOR DANGEROUS GOODS Shipper Air Waybill No. Page of Pages Shipper s Rerence Number (optional) Consignee Avsändare Mottagare Two completed and signed copies of this Declaration must be handed to the operator. TRANSPORT DETAILS This shipment is within the Airport of Departure: limitations prescribed for: (delete non-applicable) PASSENGER CARGO AND CARGO AIRCRAFT AIRCRAFT ONLY Airport of Destination: NATURE AND QUANTITY OF DANGEROUS GOODS Dangerous Goods Identification UN Class or Proper Shipping Name or Divison ID (Subsidiary No. Risk) Additional Handling Information Port of Seattle Landvetter I hereby declare that the contents of this consignment are fully and accurately described above by the proper shipping name, and are classified, packaged, marked and labelled/placarded, and are in all respects in proper condition for transport according to applicable international and national governmental regulations. I declare that all of the applicable air transport requirements have been met. Packing Group 1 1 Ev. transporttext UN1263 Paint 3 II 3 Fibreboard boxes x 15 L 355 A1 Transportinformationstext Emergency phone WARNING Failure to comply in all respects with the applicable Dangerous Goods Regulations may be in breach of the applicable law, subject to legal penalties. Shipment type: (delete non-applicable) NON-RADIOACTIVE RADIOACTIVE Quantity and type of packing Name/Title of Signatory Place and date Signature (see warning above) NN / Manager Kungälv NN Packing Authorization Inst. Farligt Gods Center AB Phone , fax info@fgc.se Art (block) 6009 (lösblad) SHIPPER S DECLARATION FOR DANGEROUS GOODS Shipper Air Waybill No. Page of Pages Shipper s Rerence Number (optional) Consignee Two completed and signed copies of this Declaration must be handed to the operator. TRANSPORT DETAILS This shipment is within the Airport of Departure: limitations prescribed for: (delete non-applicable) PASSENGER CARGO AND CARGO AIRCRAFT AIRCRAFT ONLY Airport of Destination: NATURE AND QUANTITY OF DANGEROUS GOODS WARNING Failure to comply in all respects with the applicable Dangerous Goods Regulations may be in breach of the applicable law, subject to legal penalties. Shipment type: (delete non-applicable) NON-RADIOACTIVE RADIOACTIVE UN Number or Identification Number, proper shipping name, Class or Division (subsidary risk), packaging group (if required), and all other required information. Additional Handling Information Sjötransport enligt IMDG Code 2012 Gäller t.o.m Sidan 1 av 2 UN Nummer UN1139 och beskrivning Coating solution Klass 3 Sekundärfara Nej Förpackningsgrupp III Klassificeringskod F1 Tunnelrestriktionskod (ADR) (D/E) Vattenförorenande JA Begränsad mängd 5 L / 30 kg Förpackning Begränsad mängd 5 L per innerförpackning 30 kg per kolli Kolli skall bestå av: Innerförpackning T.ex.; Glas, plast eller metall Ytterförpackning T.ex.: Lådor av trä, plywood, wellpapp eller plast Enkelförpackning är Ej tillåtet! Märkning och etikettering Enbart märkning och etikettering som är föreskriven får förekomma och den skall vara väl synlig och läsbar och tåla väderpåfrestningar utan att dess funktion påverkas nämnvärt, samt vara på en och samma sida, om möjligt, och får ej överlappas, ska vara sådan att dessa uppgifter fortfarande kan avläsas på kollin som befunnit sig minst tre månader i havet. Farligt Gods Center AB Nox-Rust 7703B I hereby declare that the contents of this consignment are fully and Name/Title of Signatory accurately described above by the proper shipping name, and are classified, packaged, marked and labelled/placarded, and are in all Place and date respects in proper condition for transport according to applicable international and national governmental regulations. I declare that all of the applicable air transport requirements have been met. Signature (see warning above) Farligt Gods Center AB Phone , Fax info@fgc.se Art Avsändare Mottagare ADDRESS Farligt Gods Center AB NN KUNGÄLV UN 1263 PAINT Class 3 PG II (13 C c.c.) EmS: F-E, S-E (E) Kontor och Lager Tel Farligt Gods Center AB Fax Rattgatan 9 E-post: info@fgc.se KUNGÄLV Hemsida: Transport enligt Carriage in accordance with (ADR) Farligt Gods Center AB NN KUNGÄLV IMDG Code Rätt dokumentation för effektivare logistik Vid transport av farligt gods är avsändaren ansvarig för att korrekta transporthandlingar utfärdas. Det är därför viktigt att alltid använda rätt dokument. FGC förenklar din farligt gods vardag! En del i vårt helhetskoncept är att förenkla för dig & berörda medarbetare som hanterar farligt gods i er verksamhet. Det är genom att kartlägga och analysera verksamhetens farliga gods och utifrån det skapa enkla och funktionella instruktioner som beskriver hur ni skall: Förpacka godset Märka godset Etikettera godset Dokumentera godset Tanken är också att alla berörda medarbetare ska få utbildning i instruktionerna. Allt är baserat på det farliga gods som ni hanterar utifrån den eller de transportlag som ni avsänder och transporterar ert farliga gods med. Malldokument sjö Exempel på dokument som du kan beställa hos oss: Shippers's declaration för flygtransport Multimodal Dangerous Goods Form för internationella väg/sjö transporter. Produktnamn Farligt Gods Center AB - Rattgatan KUNGÄLV Tel Fax Farligt Gods - E-post. Center info@fgc.se AB - Rattgatan - Hemsida KUNGÄLV Tel Fax Farligt Gods Center AB - Rattgatan KUNGÄLV Tel Fax E-post. info@fgc.se - Hemsida Malldokument flyg FME, Instruktion Förpackning, Märkning och Etikettering FMED, Instruktion Förpackning, Märkning, Etikettering och Dokumentation Shippers Declaration 6007 block / 50 ark Shippers Declaration för datorutskrift 6012 lösblad / 100 st Multimodal Dangerous 6010 block Goods Form /50 ark / 100 ark Shippers Declaration 6009 lösblad / 100 st Multimodal Dangerous 6011 lösblad Goods Form /100 st 7

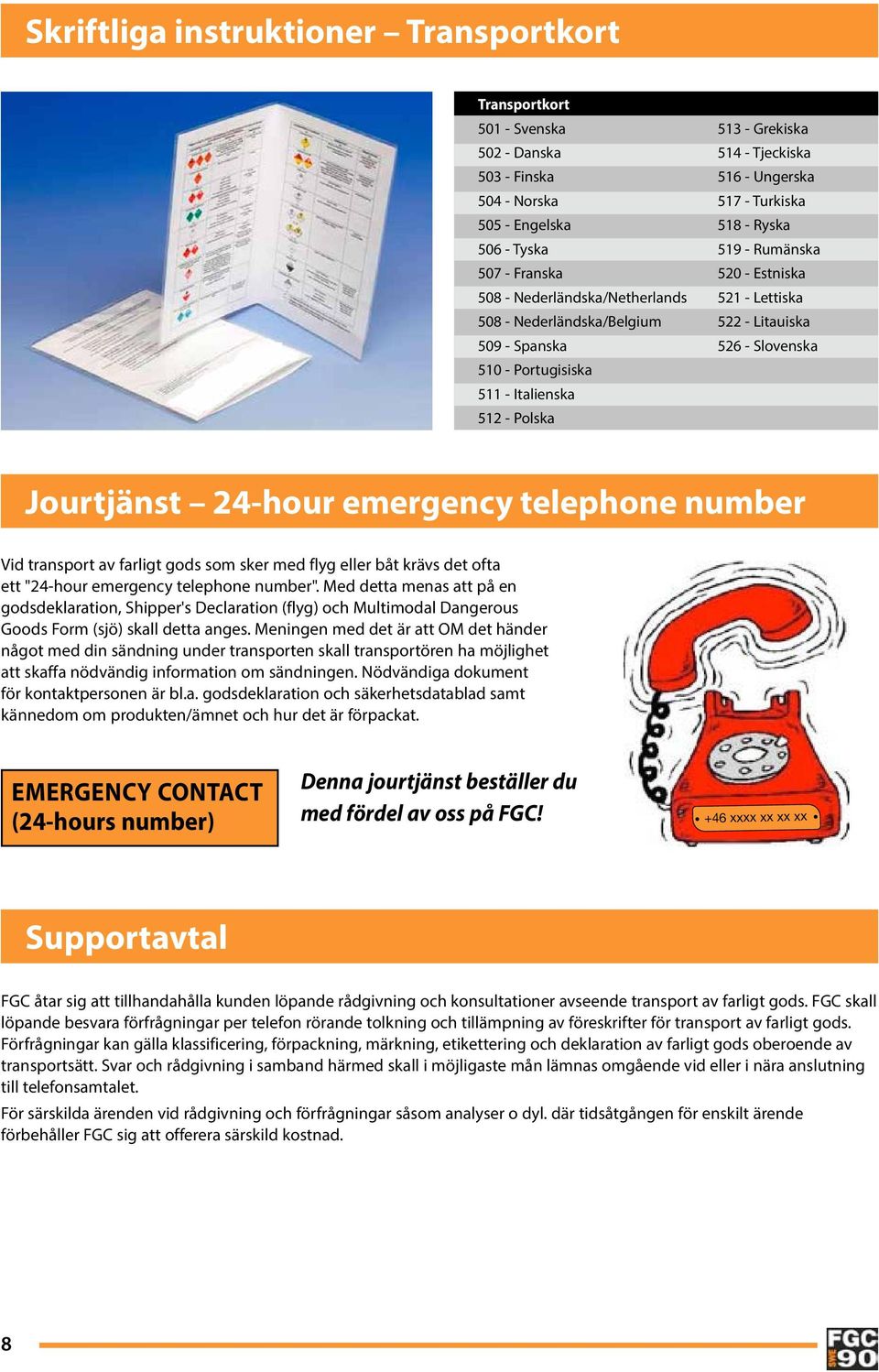

8 Skriftliga instruktioner Transportkort Transportkort Svenska Danska Finska Norska Engelska Tyska Franska Nederländska/Netherlands Nederländska/Belgium Spanska Portugisiska Italienska Polska Grekiska Tjeckiska Ungerska Turkiska Ryska Rumänska Estniska Lettiska Litauiska Slovenska Jourtjänst 24-hour emergency telephone number Vid transport av farligt gods som sker med flyg eller båt krävs det ofta ett "24-hour emergency telephone number". Med detta menas att på en godsdeklaration, Shipper's Declaration (flyg) och Multimodal Dangerous Goods Form (sjö) skall detta anges. Meningen med det är att OM det händer något med din sändning under transporten skall transportören ha möjlighet att skaffa nödvändig information om sändningen. Nödvändiga dokument för kontaktpersonen är bl.a. godsdeklaration och säkerhetsdatablad samt kännedom om produkten/ämnet och hur det är förpackat. Emergency contact (24-hours number) Denna jourtjänst beställer du med fördel av oss på FGC! +46 xxxx xx xx xx Supportavtal FGC åtar sig att tillhandahålla kunden löpande rådgivning och konsultationer avseende transport av farligt gods. FGC skall löpande besvara förfrågningar per telefon rörande tolkning och tillämpning av föreskrifter för transport av farligt gods. Förfrågningar kan gälla klassificering, förpackning, märkning, etikettering och deklaration av farligt gods oberoende av transportsätt. Svar och rådgivning i samband härmed skall i möjligaste mån lämnas omgående vid eller i nära anslutning till telefonsamtalet. För särskilda ärenden vid rådgivning och förfrågningar såsom analyser o dyl. där tidsåtgången för enskilt ärende förbehåller FGC sig att offerera särskild kostnad. 8

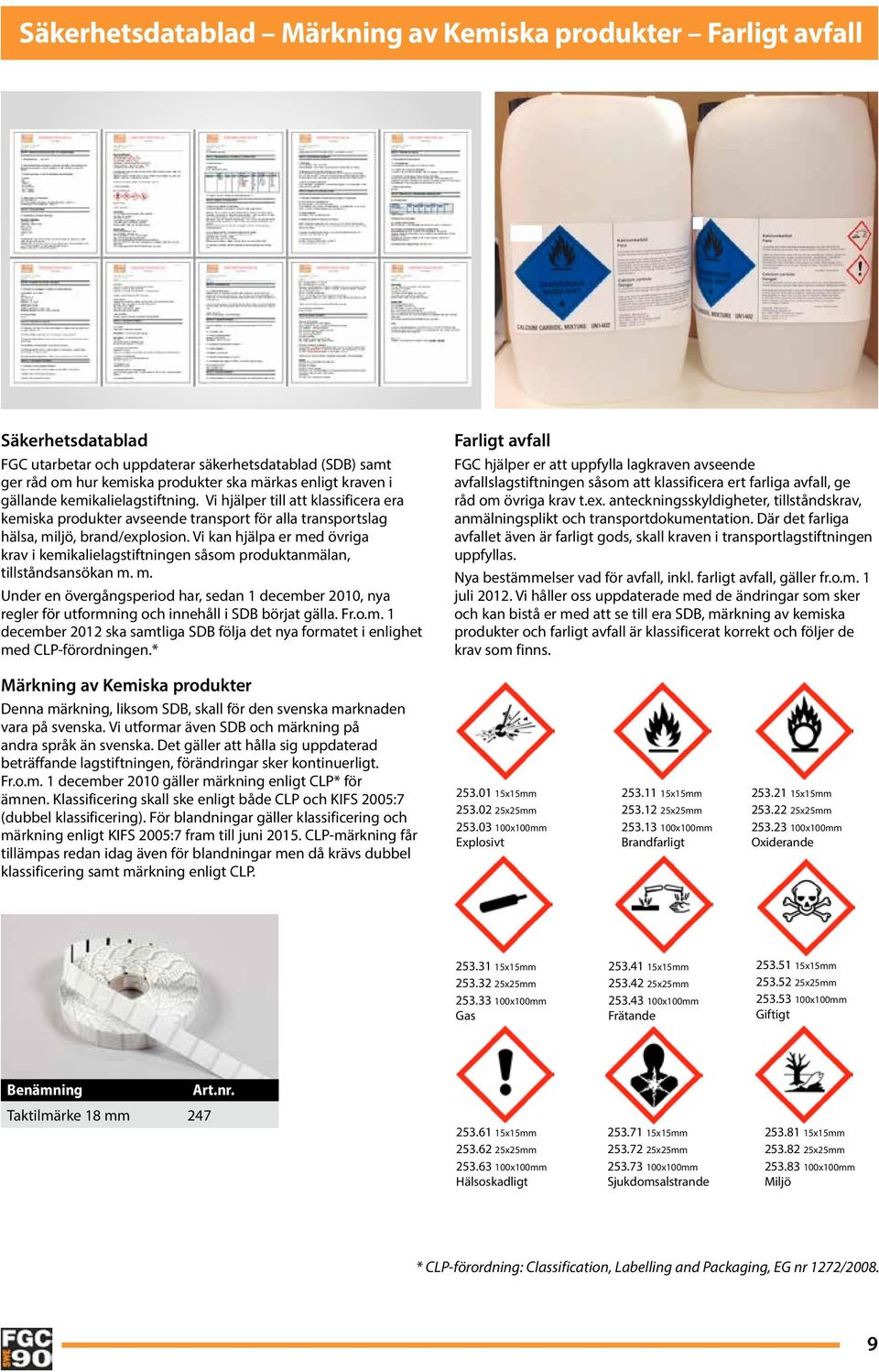

9 Säkerhetsdatablad Märkning av Kemiska produkter Farligt avfall Ny bild Säkerhetsdatablad FGC utarbetar och uppdaterar säkerhetsdatablad (SDB) samt ger råd om hur kemiska produkter ska märkas enligt kraven i gällande kemikalielagstiftning. Vi hjälper till att klassificera era kemiska produkter avseende transport för alla transportslag hälsa, miljö, brand/explosion. Vi kan hjälpa er med övriga krav i kemikalielagstiftningen såsom produktanmälan, tillståndsansökan m. m. Under en övergångsperiod har, sedan 1 december 2010, nya regler för utformning och innehåll i SDB börjat gälla. Fr.o.m. 1 december 2012 ska samtliga SDB följa det nya formatet i enlighet med CLP-förordningen.* Farligt avfall FGC hjälper er att uppfylla lagkraven avseende avfallslagstiftningen såsom att klassificera ert farliga avfall, ge råd om övriga krav t.ex. anteckningsskyldigheter, tillståndskrav, anmälningsplikt och transportdokumentation. Där det farliga avfallet även är farligt gods, skall kraven i transportlagstiftningen uppfyllas. Nya bestämmelser vad för avfall, inkl. farligt avfall, gäller fr.o.m. 1 juli Vi håller oss uppdaterade med de ändringar som sker och kan bistå er med att se till era SDB, märkning av kemiska produkter och farligt avfall är klassificerat korrekt och följer de krav som finns. Märkning av Kemiska produkter Denna märkning, liksom SDB, skall för den svenska marknaden vara på svenska. Vi utformar även SDB och märkning på andra språk än svenska. Det gäller att hålla sig uppdaterad beträffande lagstiftningen, förändringar sker kontinuerligt. Fr.o.m. 1 december 2010 gäller märkning enligt CLP* för ämnen. Klassificering skall ske enligt både CLP och KIFS 2005:7 (dubbel klassificering). För blandningar gäller klassificering och märkning enligt KIFS 2005:7 fram till juni CLP-märkning får tillämpas redan idag även för blandningar men då krävs dubbel klassificering samt märkning enligt CLP x15mm x25mm x100mm Explosivt x15mm x25mm x100mm Brandfarligt x15mm x25mm x100mm Oxiderande x15mm x25mm x100mm Gas x15mm x25mm x100mm Frätande x15mm x25mm x100mm Giftigt Taktilmärke 18 mm x15mm x25mm x100mm Hälsoskadligt x15mm x25mm x100mm Sjukdomsalstrande x15mm x25mm x100mm Miljö * CLP-förordning: Classification, Labelling and Packaging, EG nr 1272/

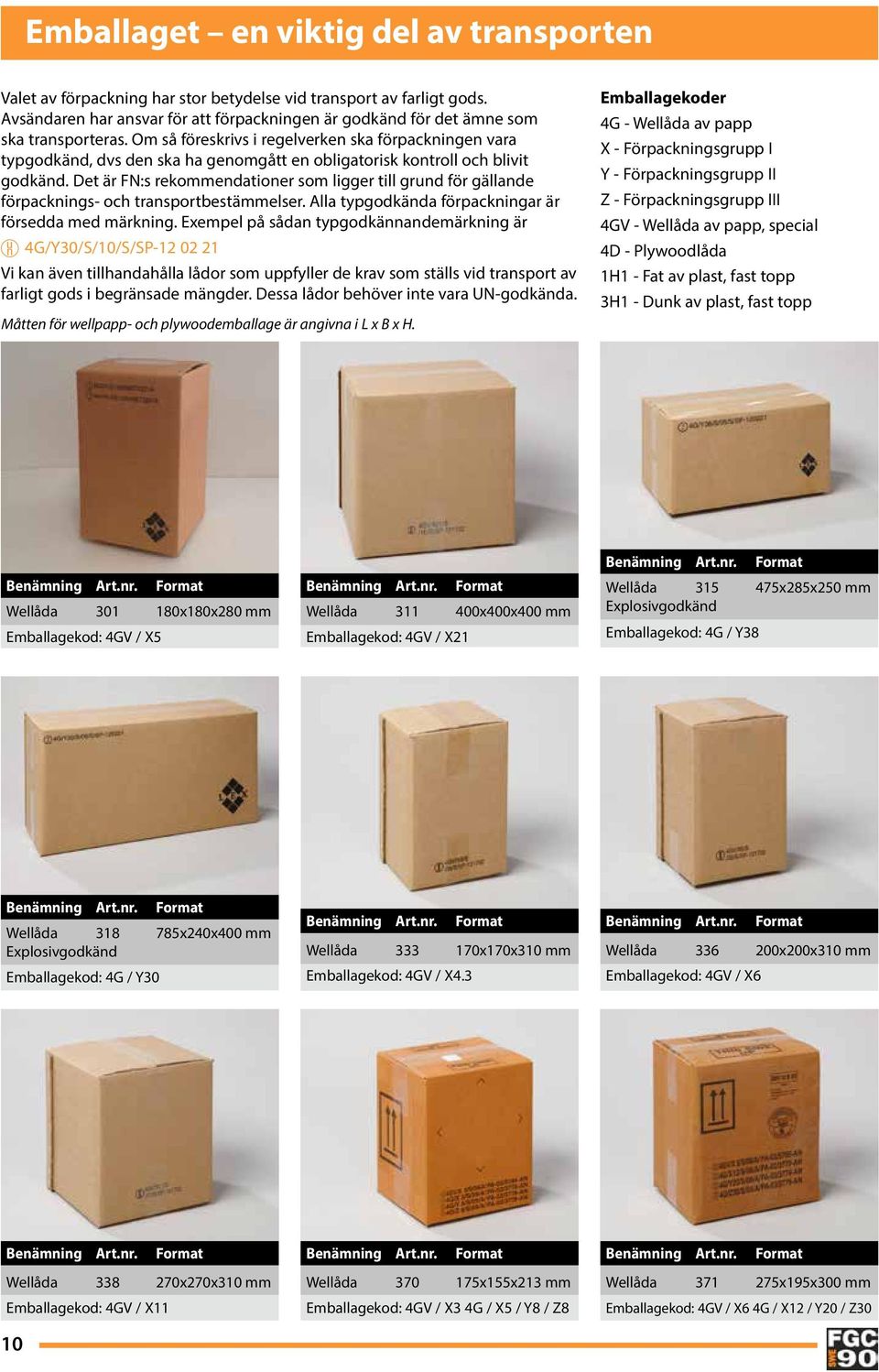

10 Emballaget en viktig del av transporten Valet av förpackning har stor betydelse vid transport av farligt gods. Avsändaren har ansvar för att förpackningen är godkänd för det ämne som ska transporteras. Om så föreskrivs i regelverken ska förpackningen vara typgodkänd, dvs den ska ha genomgått en obligatorisk kontroll och blivit godkänd. Det är FN:s rekommendationer som ligger till grund för gällande förpacknings- och transportbestämmelser. Alla typgodkända förpackningar är försedda med märkning. Exempel på sådan typgodkännandemärkning är n 4G/Y30/S/10/S/SP Vi kan även tillhandahålla lådor som uppfyller de krav som ställs vid transport av farligt gods i begränsade mängder. Dessa lådor behöver inte vara UN-godkända. n Måtten för wellpapp- och plywoodemballage är angivna i L x B x H. Emballagekoder 4G - Wellåda av papp X - Förpackningsgrupp I Y - Förpackningsgrupp II Z - Förpackningsgrupp III 4GV - Wellåda av papp, special 4D - Plywoodlåda 1H1 - Fat av plast, fast topp 3H1 - Dunk av plast, fast topp Format Wellåda x180x280 mm Emballagekod: 4GV / X5 Format Wellåda x400x400 mm Emballagekod: 4GV / X21 Format Wellåda x285x250 mm Explosivgodkänd Emballagekod: 4G / Y38 Format Wellåda x240x400 mm Explosivgodkänd Emballagekod: 4G / Y30 Format Wellåda x170x310 mm Emballagekod: 4GV / X4.3 Format Wellåda x200x310 mm Emballagekod: 4GV / X6 Format Wellåda x270x310 mm Emballagekod: 4GV / X11 10 Format Wellåda x155x213 mm Emballagekod: 4GV / X3 4G / X5 / Y8 / Z8 Format Wellåda x195x300 mm Emballagekod: 4GV / X6 4G / X12 / Y20 / Z30

11 Emballaget en viktig del av transporten Format Wellåda x245x300 mm Emballagekod: 4GV / X8 4G / X17 / Y25 / Z35 Format Wellåda x260x300 mm Emballagekod: 4GV / X9 4G / X21 / Y30 / Z40 Format Wellåda x310x300 mm Emballagekod: 4GV / X18 4G / X30 / Y40 / Z45 Format Wellåda x390x430 mm Emballagekod: 4GV / X24 4G / X43 / Y60 / Z70 Format Wellåda x370x430 mm Emballagekod: 4GV / X41 4G / X60 / Y75 / Z85 Format Wellåda x570x550 mm Emballagekod: 4GV/X77 4G/X106/Y150/Z200 Format Plywoodlåda x300x360 mm Emballagekod: 4D / Y41 / Z60 Format Plywoodlåda x500x500 mm Emballagekod: 4D / X48 Plastflaska 250 ml 350 Ej UN-godkänd Plastflaska 1 L UN-godkänd Emballagekod: 1H1 Y 1,9 / 150 Plastdunk 3 L UN-godkänd 353 Emballagekod: 3H1 Y 1,9 / 200 Plastdunk 5 L UN-godkänd 354 Emballagekod: 3H1 Y 1,9 /

12 Emballaget en viktig del av transporten Plastdunk 25 L UN-godkänd Emballagekod: 3H1 Y 1,4 / 150 Format Plastbox L Emballagekod: 4H2 / Y27 Format Ringlåsfat koniska L Emballagekod: 1A2 Format Plastdunk H1 60 L Emballagekod: 3H1 / X1,3 / 250 Format Plastfat Lockfat L Emballagekod: 1H2 / X50 / Y72 Plastfat Lockfat L Emballagekod: 1H2 / X200 Plastfat Lockfat L Emballagekod: 1H2 / Y252 Format Plastfat L-Ring L Emballagekod: 1H1 / Y1,9 / 200 Plastfat L-Ring L Emballagekod: 1H1 / Y1,9 / 220 Format Combifat L Emballagekod: 6HA1W / X1,6 / 250 Format Bärgningsfat L Emballagekod: 1A2T / Y300 Format Combitainer x1156x754 Emballage för transport av pyroteknisk utrustning (PU) i fordon och litiumbatterier. Format IBC med Plastpall L Emballagekod: 31HA1 12 Format IBC med Stål/kompositpall L Emballagekod: 31HA1 Format IBC med träpall L Emballagekod: 31HA1

13 Emballaget en viktig del av transporten Absorberande medel Innerförpackningar som innehåller vätska ska vara fullständigt inbäddade i ett absorberande material av tillräcklig mängd för att kunna absorbera deras totala vätskeinnehåll. Vermikulit är högabsorberande och därför ett idealiskt material i händelse av en läcka med vätskor. Vermikulit kan också användas som stötdämpande förpacknings material till ömtåliga produkter, särskilt om de är oregelbundet formade. Tejp Kvalitetsbeskrivning Kravet på tejp anges i respektive emballage certifikat. Vävtejp En tejp där ryggen är armerad. Vanligen används gasväv eller segelduk som armeringsmaterial, men även glas- och kolfiberväv förekommer om belastningskraven är höga. Säck Innerliner Plastsäckar, extra tjocka och starka för farligt godsemballage, att användas som mellanförpackning, (inner liner). Format Vermikulit 357.SF 100 L Vermikulit 357.SM 100 L Format Absol L Säck Absol L Hink Format Plastsäck L Format Plastsäck L Format Plastsäck L Format Plastsäck L Format Glasfiber m L 50 mm B armerad tejp Format Glasfiber m L 75 mm B armerad tejp Format Storsäck kg Emballagekod: H1, H2, H3, H4, Droptest Y/11 - Z/111 13

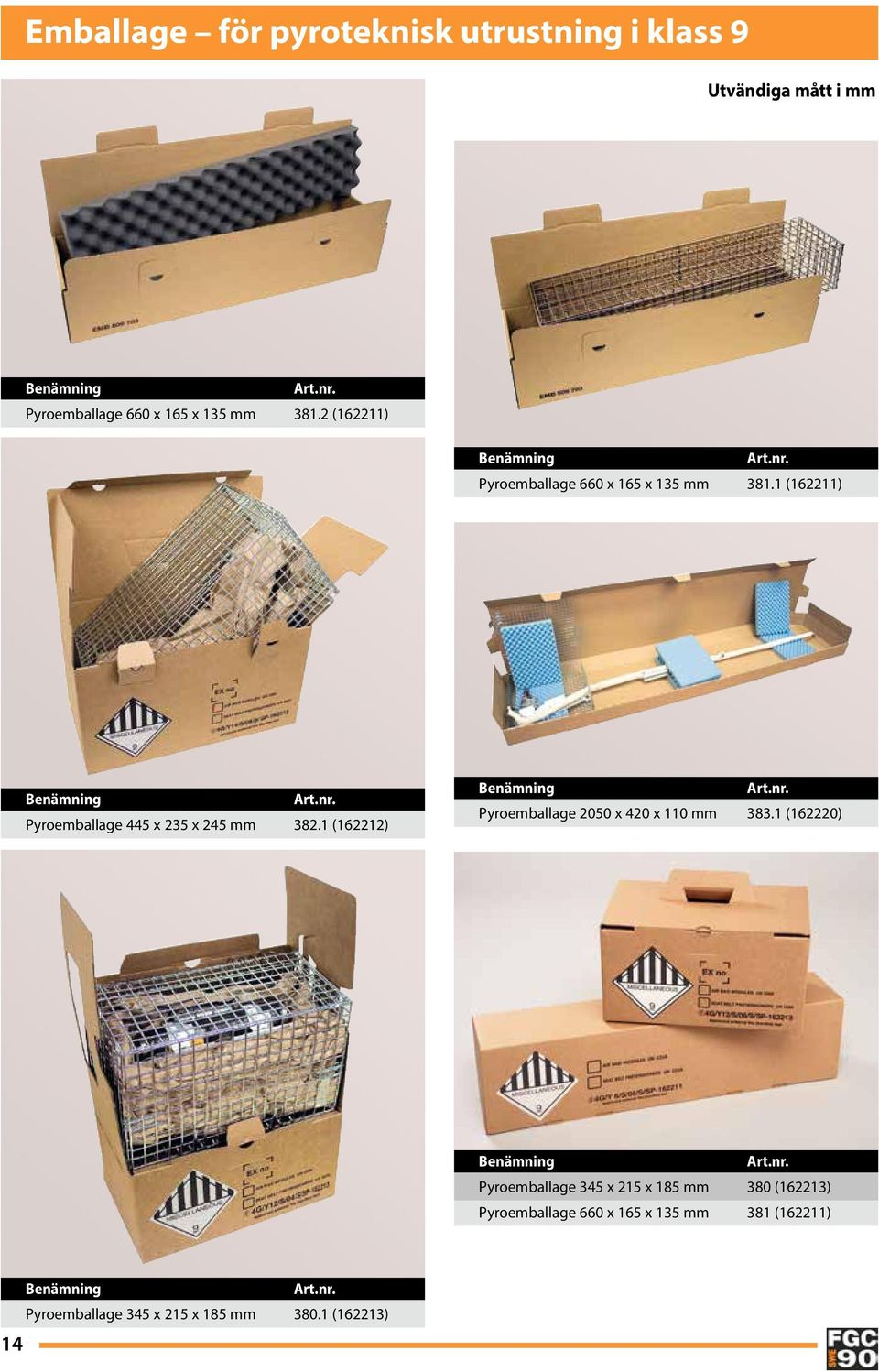

14 Emballage för pyroteknisk utrustning i klass 9 Utvändiga mått i mm Pyroemballage 660 x 165 x 135 mm (162211) Pyroemballage 660 x 165 x 135 mm (162211) Pyroemballage 445 x 235 x 245 mm (162212) Pyroemballage 2050 x 420 x 110 mm (162220) Pyroemballage 345 x 215 x 185 mm 380 (162213) Pyroemballage 660 x 165 x 135 mm 381 (162211) 14 Pyroemballage 345 x 215 x 185 mm (162213)

15 Etiketter Skillnader på etikettkraven i de olika regelverken Farligt gods måste märkas och etiketteras om så föreskrivs i regelverken. Både kolli, lastbärande enheter och fordon skall vara tydligt märkta och etiketterade. Det åligger avsändaren att märka och etikettera sina kollin och ansvaret att märka och etikettera lastbärare och fordon vilar hos transportören. Vi lagerför etiketter för alla transportsätt. Våra etiketter för sjötransport uppfyller de speciella krav som ställs i IMDG-Koden. Om du behöver etiketter som inte finns i vårt standardsortiment så trycker vi efter dina, och regelverkens krav. Etiketterna kan även levereras i magnetskyltutförande om så önskas. Materialval etiketter Plastdunk Wellpapplåda Plywoodlåda Stålfat Pallkrage av trä Combitainer Slät container Välvd container Kapell FGC Standard X X X X X X FGC +1 FGC +2 X X X, lätt smutsig X, lätt smutsig FGC +3 X X, Varm FGC +4 X, Kall X, Kall X, Kall Checklista vid etikettbeställning Klart Diskutera med FGC Material där etiketten skall sitta? Papper, plats, metall, trä, glas? Ytan där etiketten skall sitta? Välvd, annan egenskap? I vilken miljö skall den sättas fast? Ute, inne, varmt, kallt, fuktigt? Vad skall etiketten tåla? Vatten, fett, lösningsmedel, starkt solljus? Vilket format skall etiketten ha? När skall etiketten appliceras? Nu, om 2 år? Hur skall etiketten levereras? Ark, rulle? Om etiketten ligger på rulle, hur skall den spolas? Se spolschema s Hur skall etiketten återvinnas? Tillsammans med förpackningen, andra miljöaspekter? 15

16 VÄG JÄRNVÄG Varningsetiketter VÄG, JÄRNVÄG enligt ADR och RID Nr. 1 Nr. 1.4 Nr. 1.4C PMS 151 Nr. 1.4 PMS 151 Nr. 1.4 ** 1) 1 Explosives G S x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara PMS 151 Nr PMS 151 Nr. 1.6 N 1 6 Nr. 2.1 Nr. 2.2 Nr x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara x100mm x250mm Brandfarliga gaser x100mm x250mm Icke brandfarlig, icke giftig gas x100mm x250mm Giftiga gaser Nr. 3 Nr. 4.1 Flammable solid 4 Nr. 4.2 SPONTANEOUSLY COMBUSTIBLE 4 Nr. 4.3 Dangerous when wet 4 Nr x100mm x250mm Brandfarlig vätska x100mm x250mm Brandfarligt fast ämne x100mm x250mm Självantändande ämne x100mm x250mm Ämne som utvecklar brandfarlig gas vid kontakt med vatten x100mm x250mm Oxiderande ämne Nr. 5.2 Nr Nr. 6.2 infectious substance In case of damage or leakage immediately notify Public Health authority 6 Nr. 7A RadioACTIve contents... activity... 7 Nr. 7B x100mm x250mm Organisk peroxid x100mm x250mm Giftigt ämne x100mm x250mm Smittförande ämne x100mm x250mm Radioaktivt ämne x100mm x250mm Radioaktivt ämne PMS 186 PMS 109 Nr. 7C RADIOACTIVE III Nr. 7D RadioACTIve Nr. 7E FISSILE CRITICALITY SAFETY INDEX Nr. 8 Nr x100mm x250mm Radioaktivt ämne x100mm x250mm Radioaktivt ämne x100mm x250mm Fissila ämnen x100mm x250mm Frätande ämne x100mm x250mm Övriga farliga ämnen Spolschema 16

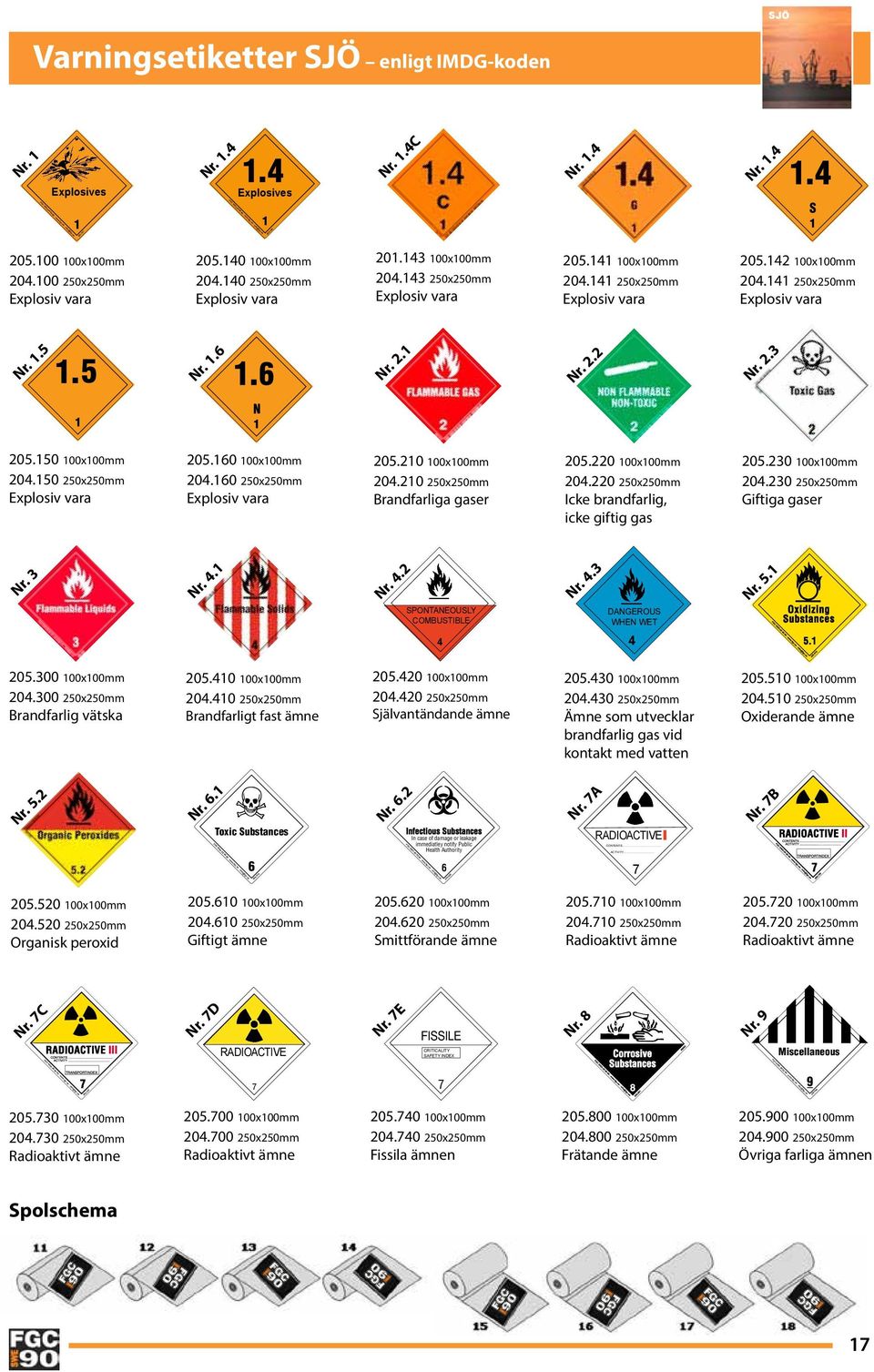

17 SJÖ Varningsetiketter SJÖ enligt IMDG-koden PMS 021 Nr. 1 Explosives PMS 151 Nr. 1.4 Explosives Nr. 1.4C Nr. 1.4 PMS 151 Nr. 1.4 S x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara PMS 151 Nr PMS 151 Nr Nr. 2.1 Nr. 2.2 Nr N x100mm x250mm Explosiv vara x100mm x250mm Explosiv vara x100mm x250mm Brandfarliga gaser x100mm x250mm Icke brandfarlig, icke giftig gas x100mm x250mm Giftiga gaser Nr. 3 Nr. 4.1 Nr. 4.2 SPONTANEOUSLY COMBUSTIBLE 4 Nr. 4.3 DANGEROUS WHEN WET 4 Nr x100mm x250mm Brandfarlig vätska x100mm x250mm Brandfarligt fast ämne x100mm x250mm Självantändande ämne x100mm x250mm Ämne som utvecklar brandfarlig gas vid kontakt med vatten x100mm x250mm Oxiderande ämne Nr. 5.2 Nr. 6.1 Toxic Substances Nr. 6.2 Infectious Substances In case of damage or leakage immediatley notify Public Health Authority Nr. 7A RadioACTIve contents... activity... Nr. 7B x100mm x250mm Organisk peroxid x100mm x250mm Giftigt ämne x100mm x250mm Smittförande ämne x100mm x250mm Radioaktivt ämne x100mm x250mm Radioaktivt ämne PMS 186 PMS 109 Nr. 7C RADIOACTIVE III Nr. 7D RadioACTIve Nr. 7E FISSILE CRITICALITY SAFETY INDEX Nr. 8 Nr. 9 Miscellaneous x100mm x250mm Radioaktivt ämne x100mm x250mm Radioaktivt ämne x100mm x250mm Fissila ämnen x100mm x250mm Frätande ämne x100mm x250mm Övriga farliga ämnen Spolschema 17

18 FLYG Varningsetiketter FLYG enligt DGR PMS 021 Nr. 1 Explosives PMS 151 Nr. 1.4 Explosives Nr. 1.4C PMS 151 Nr. 1.4 Explosives G PMS 151 Nr. 1.4 Explosives S x100mm Explosiv vara x100mm Explosiv vara x100mm Explosiv vara x100mm Explosiv vara x100mm Explosiv vara PMS 151 Nr PMS 151 Nr Nr. 2.1 Nr. 2.2 Nr N x100mm Explosiv vara x100mm Explosiv vara x100mm Brandfarliga gaser x100mm Icke brandfarlig, icke giftig gas x100mm Giftiga gaser Nr. 3 Nr. 4.1 Flammable solid 4 Nr. 4.2 SPONTANEOUSLY COMBUSTIBLE 4 Nr. 4.3 Dangerous when wet 4 Nr x100mm Brandfarlig vätska x100mm Brandfarligt fast ämne x100mm Självantändande ämne x100mm Ämne som utvecklar brandfarlig gas vid kontakt med vatten x100mm Oxiderande ämne Nr. 5.2 Nr. 6.1 Toxic 6 Nr. 6.2 infectious substance In case of damage or leakage immediately notify Public Health authority 6 Nr. 7A RadioACTIve contents... activity... 7 Nr. 7B x100mm Organisk peroxid x100mm Giftigt ämne x100mm Smittförande ämne x100mm Radioaktivt ämne x100mm Radioaktivt ämne PMS 186 PMS 109 Nr. 7C RADIOACTIVE III Nr. 7D RADIOACTIVE 250 mm Nr. 7E FISSILE CRITICALITY SAFETY INDEX Nr. 8 Nr. 9 Miscellaneous FGC AB info@fgc.se x100mm Radioaktivt ämne x250 mm Radioaktivt ämne x100mm Fissila ämnen x100mm Frätande ämne x100mm Övriga farliga ämnen Spolschema 18

19 208.1 Övriga etiketter VÄG JÄRNVÄG SJÖ FLYG CARGO AIRCRAFT ONLY FORBIDDEN IN PASSENGER AIRCRAFT Format: 74x x110mm Ej passagerarflyg x90mm Magnetiskt material 217 PMS 75x105mm 032 Cryogeniska gaser x105mm Denna sida upp 224 Sidan 250mm Förhöjd temperatur Carbon dioxide, Radioactive Material, Excepted Package solid (Dry ice) UN 1845 Net weight kg FGC AB info@fgc.se This package contains radioactive material, excepted package and is in all respects in compliance with the applicable international and national governmental regulations. The information for this package need not appear on the Notification to Captain (NOTOC) x74mm Märkning av Torris Kompletteras med: Nettovikten av torrisen x74mm Radioaktivt material Kompletteras med: UN nummer x100mm Reducerade mängder Kompletteras med: Klass och namnet på avsändaren eller mottagaren x105mm Keep away from heat Används för vissa ämnen i: Klass 4.1 och x110mm Litiumbatterier Kompletteras med: Typ av litiumbatteri och telefonnummer Y Y x105mm Biologiska ämnen, kategori B x100mm Begränsad mängd Endast väg x100mm x250mm Begränsad mängd Endast väg och sjö x100mm Begränsad mängd Endast väg 232.0Y 100x100mm Begränsad mängd Endast flyg 233 Växlas försiktigt Gäller järnväg Förbud mot skjutsning och släppning från vall Gäller järnväg x100mm x250mm Marine pollutant Miljöfarligt x100mm Overpack Extra ytteremballage 300x250mm Gasbehandlad enhet 151 Skyltetikett 400x300 mm m. siffror 150 Skyltetikett 400x300 mm delad 149 Skyltetikett 400x300 mm 153 Skyltetikett 300x120 mm 230-X Storlek: 90 mm x 50 mm 19

20 Exempel på specialdesignade etiketter UN S FYRVERKERIER OVERPACK FGC Faropiktogram x15mm x25mm x100mm Explosivt x15mm x25mm x100mm Brandfarligt x15mm x25mm x100mm Oxiderande x15mm x25mm x100mm Gas x15mm x25mm x100mm Frätande x15mm x25mm x100mm Giftigt x15mm x25mm x100mm Hälsoskadligt x15mm x25mm x100mm Sjukdomsalstrande x15mm x25mm x100mm Miljö 247 Taktilmärkning transparent 18 mm 20

21 Skyltning ADR Farligt Gods Skyltning och utrustning för transportenheter för Vägtransporter Transportenhet lastad med kollin med klass 2, 3, 4.1, 4.2, 4.3, 5.1, 5.2, 6.1, 6.2, 8 och 9 - VÄG Orangefärgad skylt Onumrerad orange skylt fram och baktill på transportenheten. Art nr Storlek Antal/enhet Katalogsida 140 Orange skylt 400x300 mm Skylthållare 400x300 mm Brandsläckare 6 kg / 190 Stoppklots Anpassad till fordonet Varningslampor Fristående Ögonskölj Varningsväst EN 471 godkänd 1 per fordonsmedlem Bärbar ljuskälla 1 per fordonsmedlem Skyddshandskar 1 par per fordonsmedlem Ögonskydd 1 per fordonsmedlem Skyffel För vissa klasser Brunnstätning För vissa klasser Uppsamlingskärl För vissa klasser Halvmask För klass 2.3 och Partikelfilter För klass 2.3 och Gasfilter För klass 2.3 och Stövlar 1 par per fordonsmedlem Korttidsoverall 1 per fordonsmedlem 42 21

22 Skyltning ADR Farligt Gods Skyltning och utrustning för transportenheter för Vägtransporter Transportenhet lastad med kollin med klass 1 - VÄG Orangefärgad skylt Onumrerad orange skylt fram och bak på transportenheten. Storetiketter/Märkning på båda sidor och baktill. Art nr Storlek Antal/enhet Katalogsida 140 Orange skylt 400 mm x 300 mm Skylthållare 400 mm x 300 mm Storetikett 250 mm x 250 mm Skyltskiva 280 mm x 280 mm Skylthållare 280 mm x 280 mm Brandsläckare 6 kg / 190 Stoppklots Anpassad till fordonet Varningslampor Fristående Ögonskölj Varningsväst EN 471 godkänd 1 per fordonsmedlem Bärbar ljuskälla 1 per fordonsmedlem Skyddshandskar 1 par per fordonsmedlem Ögonskydd 1 per fordonsmedlem Stövlar 1 par per fordonsmedlem Korttidsoverall 1 per fordonsmedlem 42 Skyltskiva och skylthållare för storetikett finns även i rostfritt. Storetikett med tillhörande skyltskiva och skylthållare finns även för storlek 300 mm x 300 mm. 22

23 mm mm Skyltning ADR Farligt Gods Skyltning och utrustning för transportenheter för Vägtransporter Transportenhet lastad med kollin med klass 7 - VÄG Orangefärgad skylt Onumrerad orange skylt fram och bak på transportenheten. Storetiketter/Märkning på båda sidor och baktill. RADIOACTIVE RADIOACTIVE FGC AB info@fgc.se FGC AB info@fgc.se RADIOACTIVE 250 mm FGC AB info@fgc.se Art nr Storlek Antal/enhet Katalogsida 140 Orange skylt 400 mm x 300 mm Skylthållare 400 mm x 300 mm Storetikett 250 mm x 250 mm Skyltskiva 280 mm x 280 mm Skylthållare 280 mm x 280 mm Brandsläckare 6 kg / 190 Stoppklots Anpassad till fordonet Varningslampor Fristående Ögonskölj Varningsväst EN 471 godkänd 1 per fordonsmedlem Bärbar ljuskälla 1 per fordonsmedlem Skyddshandskar 1 par per fordonsmedlem Ögonskydd 1 per fordonsmedlem Stövlar 1 par per fordonsmedlem Korttidsoverall 1 per fordonsmedlem 42 Skyltskiva och skylthållare för storetikett finns även i rostfritt. Storetikett med tillhörande skyltskiva och skylthållare finns även för storlek 300 mm x 300 mm. 23

24 Skyltning ADR Farligt Gods Skyltning och utrustning för transportenheter för Vägtransporter Styckegodscontainer - VÄG Exempel på transport av ett ämne Orangefärgad skylt Onumrerad orange skylt fram och bak på transportenheten. Storetiketter/Märkning på containerns fyra sidor. När så erfordras * Art nr Storlek Antal/enhet Katalogsida 140 Orange skylt 400 mm x 300 mm Skylthållare 400 mm x 300 mm Storetikett 250 mm x 250 mm Storetikett * 250 mm x 250 mm Skyltskiva 280 mm x 280 mm 4(8) Skylthållare 280 mm x 280 mm 4(8) Brandsläckare 6 kg / 190 Stoppklots Anpassad till fordonet Varningslampor Fristående Ögonskölj Varningsväst EN 471 godkänd 1 per fordonsmedlem Bärbar ljuskälla 1 per fordonsmedlem Skyddshandskar 1 par per fordonsmedlem Ögonskydd 1 per fordonsmedlem Skyffel För vissa klasser Brunnstätning För vissa klasser Uppsamlingskärl För vissa klasser Halvmask För klass 2.3 och Partikelfilter För klass 2.3 och Gasfilter För klass 2.3 och Stövlar 1 par per fordonsmedlem Korttidsoverall 1 per fordonsmedlem 42 Skyltskiva och skylthållare för storetikett finns även i rostfritt. Storetikett med tillhörande skyltskiva och skylthållare finns även för storlek 300 mm x 300 mm. 24

25 Skyltning ADR Farligt Gods Skyltning och utrustning för transportenheter för Vägtransporter Tanktransporter - VÄG Exempel på transport av ett ämne: Orangefärgad skylt Numrerad orange skylt fram och bak på transportenheten Storetiketter/Märkning på båda sidor och baktill på fordonet När så erfordras * Art nr Storlek Antal/enhet Katalogsida Numrerad orange skylt 400 mm x 300 mm Skylthållare 400 mm x 300 mm Storetikett 250 mm x 250 mm Storetikett * 250 mm x 250 mm Skyltskiva 280 mm x 280 mm 3(6) Skylthållare 280 mm x 280 mm 3(6) Brandsläckare 6 kg / 190 Stoppklots Anpassad till fordonet Varningslampor Fristående Ögonskölj Varningsväst EN 471 godkänd 1 per fordonsmedlem Bärbar ljuskälla 1 per fordonsmedlem Skyddshandskar 1 par per fordonsmedlem Ögonskydd 1 per fordonsmedlem Skyffel För vissa klasser Brunnstätning För vissa klasser Uppsamlingskärl För vissa klasser Halvmask För klass 2.3 och Partikelfilter För klass 2.3 och Gasfilter För klass 2.3 och Stövlar 1 par per fordonsmedlem Korttidsoverall 1 per fordonsmedlem 42 Skyltskiva och skylthållare för storetikett finns även i rostfritt. Storetikett med tillhörande skyltskiva och skylthållare finns även för storlek 300 mm x 300 mm. 25

26 Skyltning ADR Farligt Gods Skyltning och utrustning för transportenheter för Vägtransporter Exempel på transport av flera ämnen: Orangefärgad skylt Onumrerad orange skylt fram och bak på transportenheten Numrerad orange skylt för respektive ämne på båda sidor vid respektive tankfack Storetiketter/Märkning på båda sidor och baktill på fordonet för respektive klass När så erfordras * Art nr Storlek Antal/enhet Katalogsida 140 Orange skylt 400 mm x 300 mm Numrerad orange skylt 400 mm x 300 mm Numrerad orange skylt 400 mm x 300 mm Skylthållare 400 mm x 300 mm Storetikett 250 mm x 250 mm Storetikett 250 mm x 250 mm Storetikett * 250 mm x 250 mm Skyltskiva 280 mm x 280 mm 6(9) Skylthållare 280 mm x 280 mm 6(9) Brandsläckare 6 kg / 190 Stoppklots Anpassad till fordonet Varningslampor Fristående Ögonskölj Varningsväst EN 471 godkänd 1 per fordonsmedlem Bärbar ljuskälla 1 per fordonsmedlem Skyddshandskar 1 par per fordonsmedlem Ögonskydd 1 per fordonsmedlem Skyffel För vissa klasser Brunnstätning För vissa klasser Uppsamlingskärl För vissa klasser Halvmask För klass 2.3 och Partikelfilter För klass 2.3 och Gasfilter För klass 2.3 och Stövlar 1 par per fordonsmedlem Korttidsoverall 1 per fordonsmedlem 42 Skyltskiva och skylthållare för storetikett finns även i rostfritt. Storetikett med tillhörande skyltskiva och skylthållare finns även för storlek 300 mm x 300 mm. 26

27 Skyltning ADR Farligt Gods Skyltning och utrustning för transportenheter för Vägtransporter Transport med tankcontainer eller UN tankar VÄG Exempel på transport av ett ämne Orangefärgad skylt Onumrerad orange skylt fram och bak på transportenheten Numrerad skylt på båda sidor Transportenhet med endast ett ämne får skyltas med Endast numrerad skylt fram och bak. Storetiketter/Märkning på alla fyra sidor Om storetiketter inte är synliga utifrån skall likadana storetiketiketter fästas på båda sidor och baktill på fordonet. När så erfordras * Art nr Storlek Antal/enhet Katalogsida 149 Orange skyltetikett 400 mm x 300 mm Numrerad orange skyltetikett 400 mm x 300 mm Storetikett 250 mm x 250 mm Storetikett * 250 mm x 250 mm Brandsläckare 6 kg / 190 Stoppklots Anpassad till fordonet Varningslampor Fristående Ögonskölj Varningsväst EN 471 godkänd 1 per fordonsmedlem Bärbar ljuskälla 1 per fordonsmedlem Skyddshandskar 1 par per fordonsmedlem Ögonskydd 1 per fordonsmedlem Skyffel För vissa klasser Brunnstätning För vissa klasser Uppsamlingskärl För vissa klasser Halvmask För klass 2.3 och Partikelfilter För klass 2.3 och Gasfilter För klass 2.3 och Stövlar 1 par per fordonsmedlem Korttidsoverall 1 per fordonsmedlem 42 Skyltskiva och skylthållare för storetikett finns även i rostfritt. Storetikett med tillhörande skyltskiva och skylthållare finns även för storlek 300 mm x 300 mm. 27

28 Skyltning ADR Farligt Gods Skyltning och utrustning för transportenheter för Vägtransporter Transport med bulkfordon VÄG Exempel på transport av ett ämne Orangefärgad skylt Onumrerad orange skylt fram och bak på transportenheten Numrerad skylt på båda sidor Transportenhet med endast ett ämne får skyltas med endast numrerad skylt fram och bak. Storetiketter/Märkning på alla fyra sidor Om storetiketter inte är synliga utifrån skall likadana storetiketter fästas på Båda sidor och baktill på fordonet När så erfordras * Art nr Storlek Antal/enhet Katalogsida 140 Orange skylt 400 mm x 300 mm Numrerad orange skylt 400 mm x 300 mm Skylthållare 400 mm x 400 mm Storetikett 250 mm x 250 mm Storetikett * 250 mm x 250 mm Skyltskiva 280 mm x 280 mm 4(8) Skylthållare 280 mm x 280 mm 4(8) Brandsläckare 6 kg / 190 Stoppklots Anpassad till fordonet Varningslampor Fristående Ögonskölj Varningsväst EN 471 godkänd 1 per fordonsmedlem Bärbar ljuskälla 1 per fordonsmedlem Skyddshandskar 1 par per fordonsmedlem Ögonskydd 1 per fordonsmedlem Skyffel För vissa klasser Brunnstätning För vissa klasser Uppsamlingskärl För vissa klasser Halvmask För klass 2.3 och Partikelfilter För klass 2.3 och Gasfilter För klass 2.3 och Stövlar 1 par per fordonsmedlem Korttidsoverall 1 per fordonsmedlem 42 Skyltskiva och skylthållare för storetikett finns även i rostfritt. Storetikett med tillhörande skyltskiva och skylthållare finns även för storlek 300 mm x 300 mm. 28

29 Skyltning ADR Farligt Gods Skyltning och utrustning för transportenheter för Vägtransporter Transport av begränsade mängder VÄG Märkning framtill och baktill på transportenheten när transporteenheten har en totalvikt över 12 ton, samt när den totala bruttovikten av kollin som innehåller farligt gods förpackat i begränsade mängder överstiger 8 ton per transportenhet Art nr Storlek Antal/enhet Katalogsida Storetikett 250 mm x 250 mm Skyltskiva 280 mm x 280 mm Skylthållare 280 mm x 280 mm 2 37 Märkning på containerns alla fyra sidor när containern har en totalvikt över 12 ton, samt när den totala bruttovikten av kollin som innehåller farligt gods förpackat i begränsade mängder överstiger 8 ton per container Art nr Storlek Antal/enhet Katalogsida Storetikett 250 mm x 250 mm 4 19 Skyltskiva och skylthållare för storetikett finns även i rostfritt. Storetikett med tillhörande skyltskiva och skylthållare finns även för storlek 300 mm x 300 mm. 29

30 Skyltning RID Farligt Gods Skyltning och utrustning för transportenheter för Järnvägstransporter Transport med cisternvagn JÄRNVÄG Exempel på transport av ett ämne Orangefärgad skylt Numrerad orange skylt på båda sidor. Storetiketter/Märkning Storetiketter på båda sidor. Eventuella rangeringsetiketter fästs på båda sidor av järnvägsvagnen När så erfordras * Art nr Storlek Antal/enhet Katalogsida Numrerad orange skylt 400 mm x 300 mm Skylthållare 400 mm x 300 mm Storetikett 250 mm x 250 mm Storetikett * 250 mm x 250 mm Skyltskiva 280 mm x 280 mm 2 (4) Skylthållare 280 mm x 280 mm 2 (4) Etikett - Växlas försiktigt 74 mm x 105 mm Etikett - Förbud mot skjutsning 74 mm x 105 mm Varningsväst EN 471 godkänd 1 per förare Korttidsoverall 1 per förare Bärbar ljuskälla 1 per förare Skyddshandskar 1 par per förare Ögonskydd 1 per förare Halvmask För klass 2.3 och Partikelfilter För klass 2.3 och Gasfilter För klass 2.3 och Stövlar 1 par per förare Ögonskölj 1 per förare 42 30
