1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för SMEG S201X. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

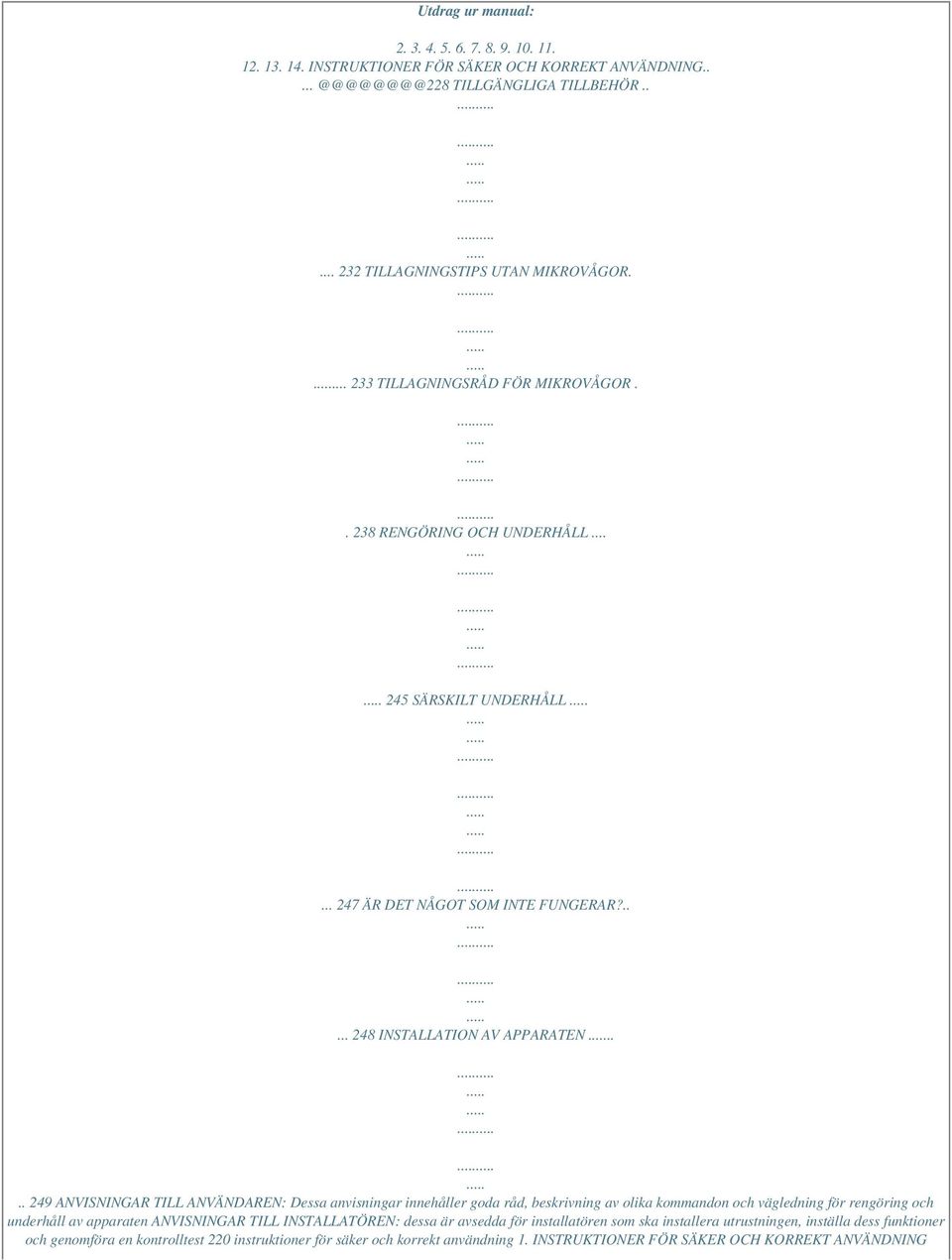

2 Utdrag ur manual: INSTRUKTIONER FÖR SÄKER OCH KORREKT ANVÄNDNING..... TILLGÄNGLIGA TILLBEHÖR TILLAGNINGSTIPS UTAN MIKROVÅGOR TILLAGNINGSRÅD FÖR MIKROVÅGOR RENGÖRING OCH UNDERHÅLL SÄRSKILT UNDERHÅLL ÄR DET NÅGOT SOM INTE FUNGERAR? INSTALLATION AV APPARATEN ANVISNINGAR TILL ANVÄNDAREN: Dessa anvisningar innehåller goda råd, beskrivning av olika kommandon och vägledning för rengöring och underhåll av apparaten ANVISNINGAR TILL INSTALLATÖREN: dessa är avsedda för installatören som ska installera utrustningen, inställa dess funktioner och genomföra en kontrolltest 220 instruktioner för säker och korrekt användning 1. INSTRUKTIONER FÖR SÄKER OCH KORREKT ANVÄNDNING

3 DENNA HANDBOK HÖR IHOP MED UTRUSTNINGEN OCH SKA DÄRFÖR FÖRVARAS I SIN HELHET OCH VARA LÄTT TILLGÄNGLIG UNDER UGNENS HELA LIVSTID. VI REKOMMENDERAR ATT DU LÄSER DENNA HANDBOK GRUNDLIGT OCH ALLA DESS INSTRUKTIONER INNAN DU TAR UGNEN I BRUK. INSTALLATIONEN MÅSTE UTFÖRAS AV EN AUKTORISERAD INSTALLATÖR ENLIGT GÄLLANDE FÖRESKRIFTER. DENNA ANORDNING ÄR GODKÄND FÖR PRIVAT BRUK OCH FÖLJER NU GÄLLANDE CEE DIREKTIVEN. APPARATEN ÄR KONSTRUERAD FÖR FÖLJANDE FUNKTIONER: TILLAGNING OCH UPPVÄRMNING AV MAT; ALLA ANDRA ANVÄNDNINGSOMRÅDEN ANSES FELAKTIGA. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR FELAKTIG ANVÄNDNING. ANVÄND ALDRIG DEN HÄR APPARATEN FÖR UPPVÄRMNING AV RUM. SLÄNG INTE FÖRPACKNINGSMATERIALET I HUSHÅLLSSOPORNA.SORTERA DE OLIKA MATERIALEN OCH LÄMNA DEM PÅ NÄRMASTE ÅTERVINNINGSSTATION. DENNA ENHET ÄR MÄRKT I ENLIGHET MED DET EUROPEISKA DIREKTIVET 2002/96/EG OM AVFALL SOM UTGÖRS AV ELLER INNEHÅLLER ELEKTRONISKA PRODUKTER (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). DIREKTIVET ANGER RAMARNA FÖR INOM EU GILTIGT ÅTERTAGANDE OCH KORREKT ÅTERVINNING AV UTTJÄNTA ENHETER. TÄCK INTE ÖVER VÄRMESPRIDNINGSSPRINGOR. VENTILATIONSÖPPNAR OCH DEKALEN MED TEKNISK DATA, TILLVERKNINGSNUMMER PRODUKTNAMN SITTER SYNLIGT PÅ UGNSLUCKANS RAM. MÄRKPLÅTEN FÅR INTE TAS BORT. ANVÄND INTE STÅLULL ELLER VASSA SKRAPOR: DE SKADAR YTAN. ANVÄND VANLIGA ICKE- SLIPANDE PRODUKTER SOM ÄR AVSEDDA FÖR STÅL OCH VID BEHOV VERKTYG AV TRÄ ELLER PLAST. SKÖLJ OMSORGSFULLT OCH TORKA EFTER MED EN MJUK TRASA ELLER SÄMSKIN. LÅT INTE RESTER AV SOCKERHALTIG MAT (T.EX. SYLT) SITTA KVAR INNE I UGNEN. EMALJBELÄGGNINGEN I UGNEN KAN SKADAS OM RESTERNA FÅR SITTA KVAR FÖR LÄNGE. OCH 221 Anvisningar för kasseringen 2. ANVISNINGAR FÖR KASSERINGEN OMSORG OM MILJÖN VÅR För emballeringen av våra produkter används ej förorenande material, de är därför kompatibla med miljön och återvinningsbara. Vi ber er därför att samarbeta genom att sörja för en korrekt kassering av emballaget. Informera dig hos din återförsäljare eller hos lokala kompetenta organisationer angående adresserna till återvinningsstationerna. Överge inte emballaget eller delar därav. Dessa kan utgöra en kvävningsrisk för barn, speciellt plastpåsar. Även för din gamla apparat är det nödvändigt att sörja för en korrekt kassering. Viktigt: lämna apparaten till den lokala sortergården som är auktoriserad för insamling av uttjänta elektriska hushållsapparater. En korrekt kassering möjliggör en intelligent återvinning av värdefulla material. Innan du lämnar in din apparat är det viktigt att ta bort luckorna och lämna falsar i användningsläge, för att undvika att barn stängs inne i ungsutrymmet på skoj. Det är dessutom nödvändigt att kapa elkabeln och ta bort den tillsammans med stickkontakten. 222 Säkerhetsanvisningar 3. SÄKERHETSANVISNINGAR KONSULTERA INSTALLATIONSANVISNINGARNA FÖR SÄKERHETSBESTÄMMELSERNA FÖR ELEKTRISKA OCH GAS APPARATER OCH FÖR VENTILATIONSFUNKTIONERNA. I DITT INTRESSE OCH FÖR DIN SÄKERHET, ÄR DET FASTSTÄLLT I LAG ATT INSTALLATIONEN OCH SERVICEN AV ALLA ELEKTRISKA APPARATER SKA UTFÖRS AV KVALIFICERAD PERSONAL I ENLIGHET MED GÄLLANDE BESTÄMMELSER. VÅRA KÄNDA INSTALLATÖRER GARANTERAR ETT TILLFREDSSTÄLLANDE ARBETE. GAS ELLER ELEKTRISKA APPARATER MÅSTE ALLTID KOPPLAS FRÅN AV BEHÖRIG PERSONAL. STICKKONTAKTEN SOM SKA ANSLUTAS TILL NÄTKABELN OCH TILLHÖRANDE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH I ÖVERENSSTÄMMELSE MED GÄLLANDE FÖRESKRIFTER. VÄGGUTTAGET MÅSTE KUNNA NÅS NÄR APPARATEN HAR BYGGTS IN. DRAG ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN. È DET ÄR OBLIGATORISKT ATT JORDA DET ELEKTRISKA SYSTEMET ENLIGT GÄLLANDE SÄKERHETSBESTÄMMELSER. OMEDELBART EFTER INSTALLATIONEN SKA EN INSPEKTIONSTEST AV UGNEN UTFÖRAS, DÅ INSTRUKTIONERNA LÄNGRE FRAM SKA FÖLJAS. OM APPARATEN INTE FUNGERAR SKA DEN KOPPLAS FRÅN STRÖMMEN. KONTAKTA DÄREFTER NÄRMASTE SERVICECENTER. FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN. SÄTT ALDRIG IN LÄTTANTÄNDLIGA ÄMNEN I UGNEN. DE KAN ANTÄNDAS OCH FÖRORSAKA BRAND. APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. VAR FÖRSIKTIG SÅ ATT DU INTE KOMMER ÅT VÄRMEELEMENTEN INUTI UGNEN. APPARATEN ÄR AVSEDD ATT ENDAST ANVÄNDAS AV VUXNA. LÅT INTE BARN KOMMA I NÄRHETEN AV SPISEN ELLER LEKA MED DEN. NÄR GRILLEN ÄR I FUNKTION KAN DE TILLGÄNGLIGA DELARNA BLI MYCKET VARMA: HÅLL BARN PÅ AVSTÅND. INNAN DENNA APPARAT TAS I BRUK ÄR DET OBLIGATORISKT ATT AVLÄGSNA ALLA DEKALER OCH SKYDDSFILM, PÅ SÅVÄL INSIDA SOM UTSIDA. KONTROLLERA ALLTID ATT KONTROLLVREDEN STÅR PÅ "0" (AVSTÄNGT) NÄR DU HAR ANVÄNT UGNEN FÄRDIGT. Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av nonchalerande av ovanstående föreskrifter eller för ingrepp på utrustningen eller för användande av annat än originalreservdelar. 223 Anvisningar till användaren 4. LÄR KÄNNA DIN UGN KONTROLLPANEL UGNSLAMPA UNGSFLÄKT (ENBART PÅ VISSA MODELLER FALSAR FÖR GRILLAR OCH BAKPLÅTAR 5. FÖRE INSTALLATIONEN Släng inte förpackningsmaterialet i hushållssoporna.

4 Sortera de olika materialen och lämna dem på närmaste återvinningsstation. För att ta bort alla tillverkningsrester rekommenderas att rengöra apparaten invändigt. För ytterligare information rörande rengöringen se avsnitt "11. RENGÖRING OCH UNDERHÅLL". Innan du använder ugnen och grillen för första gången, värm upp den till maximal temperatur tillräckligt länge för att bränna bort oljiga tillverkningsrester, som kan ge maten en dålig smak. 224 Anvisningar till användaren 6. BESKRIVNING AV KONTROLLVRED FRONTKONTROLLPANELEN PÅ Alla ugnens kontrollvred är grupperade på kontrollpanelen framtill. Följande tabell beskriver de använda symbolerna. TERMOSTATVRED Välj ugnstemperatur genom att vrida på vredet medurs till önskad temperatur mellan 50 och 250 C. Indikeringslampan lyser när ugnen håller på att värmas. När lampan slocknar har den inställda temperaturen uppnåtts. När lampan blinkar är temperaturen inne i ugnen på en stadig nivå. TIDSVRED Möjliggör att välja manuell tillagning eller med minuträknaren med automatisk avstängning av ugnen vid avslutad tillagning. Om du inte väljer någon tillagningstid, är det nödvändigt att vrida tidsvredet moturs till symbolen. För att ställa in tillagningstiden, vrid vredet medurs till läget "60" ställ därefter in den önskade tiden för tillagningen. Siffrorna från 1 till 60 motsvarar minuter. Regleringen är progressiv och mellanlägen mellan de angivna siffrorna kan användas. Den manuella funktionen har enbart effekt på de traditionella funktionerna (screentryckta i svart på fronten), medan de för mikrovågor och kombinerade (screentryckta i orange) är det obligatoriskt att ställa in en tillagningstid Ljudsignalen när den inställda tiden förlupit avbryter ugnens funktion i varje inställd funktion. 225 Anvisningar till användaren FUNKTIONSVRED Vrid vredet till höger eller vänster för att välja en av följande funktioner: De kombinerade funktionerna eller enbart mikrovågor erhålls genom att ställa vredet på de orangefärgade symbolerna. TRADITIONELLA FUNKTIONER (I SVART) INGEN FUNKTION INSTÄLLD KOMBINERADE FUNKTIONER (I ORANGE) ÖVER OCH UNDER VÄRMEELEMENT GRILLELEMENT + VENTILATION ÖVER OCH UNDER VÄRMEELEMENT GRILLELEMENT ÖVER OCH UNDERVÄRME + VENTILATION MIKROVÅGSFUNKTION GRILLELEMENT + VENTILATION VENTILERAT VÄRMEELEMENT EFFEKTREGLERINGSVRED MIKROVÅGOR Med detta vred väljer man effekten i % att använda för mikrovågorna enligt produkten som satts in i ugnen. För den korrekta användningen av de rätta effekterna, se avsnitt "7.3 Tillagning med mikrovågor". 226 Anvisningar till användaren LYSANDE FUNKTIONSPANEL På den här panelen visas funktionerna som du väljer med funktionsvredet. TERMOSTATKONTROLLAMPA (GUL): tänds när ugnen värms upp och släcks när inställd temperatur har uppnåtts FUNKTIONSKONTROLLAMPA UGN (RÖD): den tänds när en funktion väljs FLÄKTKONTROLLAMPA (GRÖN) FUNKTIONSKONTROLLAMPA MED MIKROVÅGOR (RÖD): är alltid tänd när apparaten är förberedd för mikrovågsfunktion och blinkar när dessa aktiveras STARTTRYCKKNAPP FÖR MIKROVÅGOR: den tjänar till att starta tillagningen med mikrovågsfunktionen; mikrovågorna aktiveras inte om man inte ställer in en effekt med EFFEKTREGLERINGSVREDET MIKROVÅGOR, en funktion med FUNKTIONSVREDET och en tid med TIDSVREDET KONTROLLAMPA FÖR ÖVER OCH UNDERVÄRME (GRÖN) GRILLKONTROLLAMPA (GRÖN) FLÄKTKONTROLLAMPA (GRÖN) Mikrovågorna fungerar inte om TIDSVREDET är inställt på symbolen 227 Anvisningar till användaren inte ugnens botten med aluminiumfolie och ställ inte heller plåtar eller grytor på ugnsbottne ut ur ungsutrymmet; 8 Homogeniserade burkar och nappflaskor och vilken annan barnmat, måste omskakas och blandas när de en gång har tagits ut ur ugnen och deras temperatur ska kontrolleras före förbrukningen för att undvika brännskador; 9 Ägg med skal eller hela hårdkokta ägg ska inte värmas upp i mikrougnen därför de kan explodera även efter avslutad av dessa behållare kan allvarligt skada till tårtor, pizza och ska förvärma ugnen till önskad ugnsluckan stängd under får inte överstiga 60 minuter. Håll ugnsluckan stängd under grillning. Om du grillar med öppen ugnslucka kan det skada ugnen och äventyra säkerheten under funktionen. 234 Anvisningar till användaren 9. 5 Upptining FUNKTIONSVRED TERMOSTATVRED 0 Enbart fläktens rörelse av luften ger en snabb upptining av maten. Den cirkulerande luften i ugnen är av rumstemperatur. Upptining vid rumstemperatur har den fördelen att den inte ändrar smaken och utseendet på maträtten. 235 Anvisningar till användaren 9.6 Rekommendationstabell för matlagning Tillagningstiden, speciellt kött, varierar beroende på tjockleken, matens kvalitet och konsumentens smak och avser med förvärmd ugn. TRADITIONELL MATLAGNING LÄGE NERIFRÅN SMÅRÄTTER LASAGNE UGNSBAKAD PASTA KÖTT KALVSTEK NÖTSTEK STEKT FLÄSKKÖTT KYCKLING ANKA GÅS -KALKON KANIN LAMMSTEK FISK PIZZA DESSERTER SMÅKAKOR CIAMBELLA BRIOCHER FRUKTKAKA PARADISKAKA ÄPPELPAJ RISKAKA TEMPERATUR C TID I MINTUTER / KG /KG / KG Beroende på storlek dsdsfdsfdsfffffffffffff GRILLNING LÄGE NERIFRÅN FLÄSKKOTLETTER FLÄSKFILÉ OXFILÉ LEVER KALVKOTLETTER HALV KYCKLING KORVAR KÖTTBULLAR FISKFILÉER ROSTAT BRÖD TID I MINUTER FÖRSTA SIDAN ANDRA SIDAN Anvisningar till användaren MATLAGNING MED VARMLUFT LÄGE NERIFRÅN SMÅRÄTTER LASAGNE UGNSBAKAD PASTA KREOLISKT RIS KÖTT KALVSTEK STEKT FLÄSKKÖTT NÖTSTEK OXFILÉ LAMMSTEK ROSTBIFF STEKT KYCKLING STEKT ANKA STEKT KALKON STEKT KANIN STEKT HARE STEKT DUVA FISK PIZZA BRÖD TOAST DESSERTER CIAMBELLA FRUKTKAKA BRIOCHER SMÅKAKOR RISKAKA ÄPPELPAJ PARADISKAKA TEMPERATUR C TID I MINUTER Beroende på storlek Anvisningar till användaren 10.

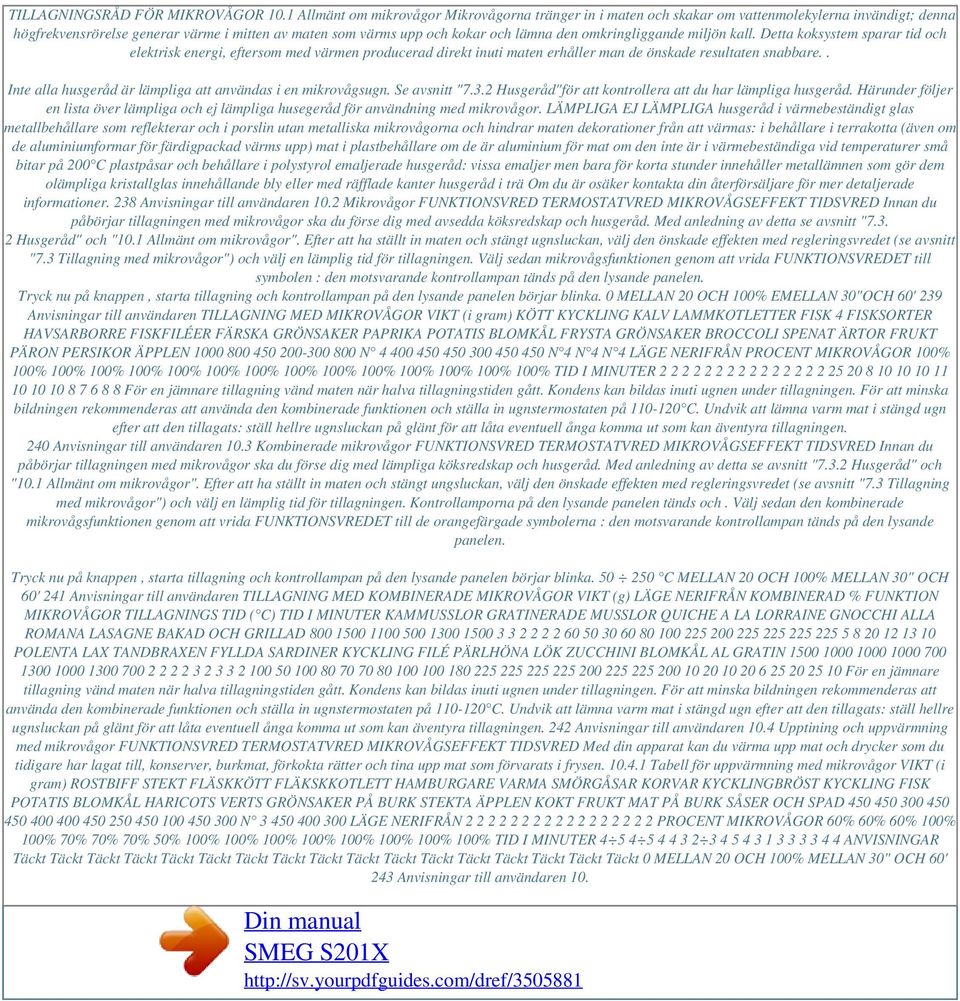

5 TILLAGNINGSRÅD FÖR MIKROVÅGOR 10.1 Allmänt om mikrovågor Mikrovågorna tränger in i maten och skakar om vattenmolekylerna invändigt; denna högfrekvensrörelse generar värme i mitten av maten som värms upp och kokar och lämna den omkringliggande miljön kall. Detta koksystem sparar tid och elektrisk energi, eftersom med värmen producerad direkt inuti maten erhåller man de önskade resultaten snabbare.. Inte alla husgeråd är lämpliga att användas i en mikrovågsugn. Se avsnitt "7.3.2 Husgeråd"för att kontrollera att du har lämpliga husgeråd. Härunder följer en lista över lämpliga och ej lämpliga husegeråd för användning med mikrovågor. LÄMPLIGA EJ LÄMPLIGA husgeråd i värmebeständigt glas metallbehållare som reflekterar och i porslin utan metalliska mikrovågorna och hindrar maten dekorationer från att värmas: i behållare i terrakotta (även om de aluminiumformar för färdigpackad värms upp) mat i plastbehållare om de är aluminium för mat om den inte är i värmebeständiga vid temperaturer små bitar på 200 C plastpåsar och behållare i polystyrol emaljerade husgeråd: vissa emaljer men bara för korta stunder innehåller metallämnen som gör dem olämpliga kristallglas innehållande bly eller med räfflade kanter husgeråd i trä Om du är osäker kontakta din återförsäljare för mer detaljerade informationer. 238 Anvisningar till användaren 10.2 Mikrovågor FUNKTIONSVRED TERMOSTATVRED MIKROVÅGSEFFEKT TIDSVRED Innan du påbörjar tillagningen med mikrovågor ska du förse dig med avsedda köksredskap och husgeråd. Med anledning av detta se avsnitt " Husgeråd" och "10.1 Allmänt om mikrovågor". Efter att ha ställt in maten och stängt ugnsluckan, välj den önskade effekten med regleringsvredet (se avsnitt "7.3 Tillagning med mikrovågor") och välj en lämplig tid för tillagningen. Välj sedan mikrovågsfunktionen genom att vrida FUNKTIONSVREDET till symbolen : den motsvarande kontrollampan tänds på den lysande panelen. Tryck nu på knappen, starta tillagning och kontrollampan på den lysande panelen börjar blinka. 0 MELLAN 20 OCH 100% EMELLAN 30"OCH 60' 239 Anvisningar till användaren TILLAGNING MED MIKROVÅGOR VIKT (i gram) KÖTT KYCKLING KALV LAMMKOTLETTER FISK 4 FISKSORTER HAVSARBORRE FISKFILÉER FÄRSKA GRÖNSAKER PAPRIKA POTATIS BLOMKÅL FRYSTA GRÖNSAKER BROCCOLI SPENAT ÄRTOR FRUKT PÄRON PERSIKOR ÄPPLEN N N 4 N 4 N 4 LÄGE NERIFRÅN PROCENT MIKROVÅGOR 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% TID I MINUTER För en jämnare tillagning vänd maten när halva tillagningstiden gått. Kondens kan bildas inuti ugnen under tillagningen. För att minska bildningen rekommenderas att använda den kombinerade funktionen och ställa in ugnstermostaten på C. Undvik att lämna varm mat i stängd ugn efter att den tillagats: ställ hellre ugnsluckan på glänt för att låta eventuell ånga komma ut som kan äventyra tillagningen. 240 Anvisningar till användaren 10.3 Kombinerade mikrovågor FUNKTIONSVRED TERMOSTATVRED MIKROVÅGSEFFEKT TIDSVRED Innan du påbörjar tillagningen med mikrovågor ska du förse dig med lämpliga köksredskap och husgeråd. Med anledning av detta se avsnitt "7.3.2 Husgeråd" och "10.1 Allmänt om mikrovågor". Efter att ha ställt in maten och stängt ungsluckan, välj den önskade effekten med regleringsvredet (se avsnitt "7.3 Tillagning med mikrovågor") och välj en lämplig tid för tillagningen. Kontrollamporna på den lysande panelen tänds och. Välj sedan den kombinerade mikrovågsfunktionen genom att vrida FUNKTIONSVREDET till de orangefärgade symbolerna : den motsvarande kontrollampan tänds på den lysande panelen. Tryck nu på knappen, starta tillagning och kontrollampan på den lysande panelen börjar blinka C MELLAN 20 OCH 100% MELLAN 30" OCH 60' 241 Anvisningar till användaren TILLAGNING MED KOMBINERADE MIKROVÅGOR VIKT (g) LÄGE NERIFRÅN KOMBINERAD % FUNKTION MIKROVÅGOR TILLAGNINGS TID ( C) TID I MINUTER KAMMUSSLOR GRATINERADE MUSSLOR QUICHE A LA LORRAINE GNOCCHI ALLA ROMANA LASAGNE BAKAD OCH GRILLAD POLENTA LAX TANDBRAXEN FYLLDA SARDINER KYCKLING FILÉ PÄRLHÖNA LÖK ZUCCHINI BLOMKÅL AL GRATIN För en jämnare tillagning vänd maten när halva tillagningstiden gått. Kondens kan bildas inuti ugnen under tillagningen. För att minska bildningen rekommenderas att använda den kombinerade funktionen och ställa in ugnstermostaten på C. Undvik att lämna varm mat i stängd ugn efter att den tillagats: ställ hellre ugnsluckan på glänt för att låta eventuell ånga komma ut som kan äventyra tillagningen. 242 Anvisningar till användaren 10.4 Upptining och uppvärmning med mikrovågor FUNKTIONSVRED TERMOSTATVRED MIKROVÅGSEFFEKT TIDSVRED Med din apparat kan du värma upp mat och drycker som du tidigare har lagat till, konserver, burkmat, förkokta rätter och tina upp mat som förvarats i frysen Tabell för uppvärmning med mikrovågor VIKT (i gram) ROSTBIFF STEKT FLÄSKKÖTT FLÄKSKKOTLETT HAMBURGARE VARMA SMÖRGÅSAR KORVAR KYCKLINGBRÖST KYCKLING FISK POTATIS BLOMKÅL HARICOTS VERTS GRÖNSAKER PÅ BURK STEKTA ÄPPLEN KOKT FRUKT MAT PÅ BURK SÅSER OCH SPAD N LÄGE NERIFRÅN PROCENT MIKROVÅGOR 60% 60% 60% 100% 100% 70% 70% 70% 50% 100% 100% 100% 100% 100% 100% 100% 100% TID I MINUTER ANVISNINGAR Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt Täckt 0 MELLAN 20 OCH 100% MELLAN 30" OCH 60' 243 Anvisningar till användaren 10.

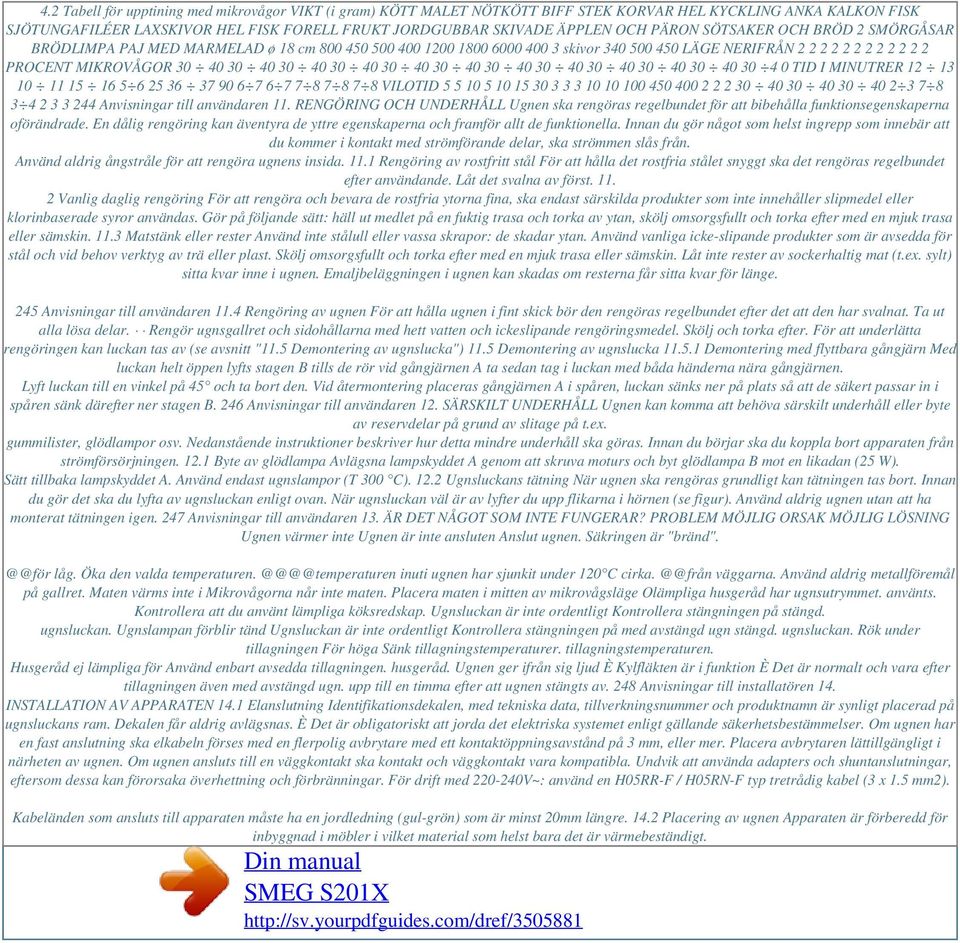

6 4.2 Tabell för upptining med mikrovågor VIKT (i gram) KÖTT MALET NÖTKÖTT BIFF STEK KORVAR HEL KYCKLING ANKA KALKON FISK SJÖTUNGAFILÉER LAXSKIVOR HEL FISK FORELL FRUKT JORDGUBBAR SKIVADE ÄPPLEN OCH PÄRON SÖTSAKER OCH BRÖD 2 SMÖRGÅSAR BRÖDLIMPA PAJ MED MARMELAD ø 18 cm skivor LÄGE NERIFRÅN PROCENT MIKROVÅGOR TID I MINUTRER VILOTID Anvisningar till användaren 11. RENGÖRING OCH UNDERHÅLL Ugnen ska rengöras regelbundet för att bibehålla funktionsegenskaperna oförändrade. En dålig rengöring kan äventyra de yttre egenskaperna och framför allt de funktionella. Innan du gör något som helst ingrepp som innebär att du kommer i kontakt med strömförande delar, ska strömmen slås från. Använd aldrig ångstråle för att rengöra ugnens insida Rengöring av rostfritt stål För att hålla det rostfria stålet snyggt ska det rengöras regelbundet efter användande. Låt det svalna av först Vanlig daglig rengöring För att rengöra och bevara de rostfria ytorna fina, ska endast särskilda produkter som inte innehåller slipmedel eller klorinbaserade syror användas. Gör på följande sätt: häll ut medlet på en fuktig trasa och torka av ytan, skölj omsorgsfullt och torka efter med en mjuk trasa eller sämskin Matstänk eller rester Använd inte stålull eller vassa skrapor: de skadar ytan. Använd vanliga icke-slipande produkter som är avsedda för stål och vid behov verktyg av trä eller plast. Skölj omsorgsfullt och torka efter med en mjuk trasa eller sämskin. Låt inte rester av sockerhaltig mat (t.ex. sylt) sitta kvar inne i ugnen. Emaljbeläggningen i ugnen kan skadas om resterna får sitta kvar för länge. 245 Anvisningar till användaren 11.4 Rengöring av ugnen För att hålla ugnen i fint skick bör den rengöras regelbundet efter det att den har svalnat. Ta ut alla lösa delar. Rengör ugnsgallret och sidohållarna med hett vatten och ickeslipande rengöringsmedel. Skölj och torka efter. För att underlätta rengöringen kan luckan tas av (se avsnitt "11.5 Demontering av ugnslucka") 11.5 Demontering av ugnslucka Demontering med flyttbara gångjärn Med luckan helt öppen lyfts stagen B tills de rör vid gångjärnen A ta sedan tag i luckan med båda händerna nära gångjärnen. Lyft luckan till en vinkel på 45 och ta bort den. Vid återmontering placeras gångjärnen A i spåren, luckan sänks ner på plats så att de säkert passar in i spåren sänk därefter ner stagen B. 246 Anvisningar till användaren 12. SÄRSKILT UNDERHÅLL Ugnen kan komma att behöva särskilt underhåll eller byte av reservdelar på grund av slitage på t.ex. gummilister, glödlampor osv. Nedanstående instruktioner beskriver hur detta mindre underhåll ska göras. Innan du börjar ska du koppla bort apparaten från strömförsörjningen Byte av glödlampa Avlägsna lampskyddet A genom att skruva moturs och byt glödlampa B mot en likadan (25 W). Sätt tillbaka lampskyddet A. Använd endast ugnslampor (T 300 C) Ugnsluckans tätning När ugnen ska rengöras grundligt kan tätningen tas bort. Innan du gör det ska du lyfta av ugnsluckan enligt ovan. När ugnsluckan väl är av lyfter du upp flikarna i hörnen (se figur). Använd aldrig ugnen utan att ha monterat tätningen igen. 247 Anvisningar till användaren 13. ÄR DET NÅGOT SOM INTE FUNGERAR? PROBLEM MÖJLIG ORSAK MÖJLIG LÖSNING Ugnen värmer inte Ugnen är inte ansluten Anslut ugnen. Säkringen är låg. Öka den valda inuti ugnen har sjunkit under 120 C väggarna. Använd aldrig metallföremål på gallret. Maten värms inte i Mikrovågorna når inte maten. Placera maten i mitten av mikrovågsläge Olämpliga husgeråd har ugnsutrymmet. använts. Kontrollera att du använt lämpliga köksredskap. Ugnsluckan är inte ordentligt Kontrollera stängningen på stängd. ugnsluckan. Ugnslampan förblir tänd Ugnsluckan är inte ordentligt Kontrollera stängningen på med avstängd ugn stängd. ugnsluckan. Rök under tillagningen För höga Sänk tillagningstemperaturer. tillagningstemperaturen. Husgeråd ej lämpliga för Använd enbart avsedda tillagningen. husgeråd. Ugnen ger ifrån sig ljud È Kylfläkten är i funktion È Det är normalt och vara efter tillagningen även med avstängd ugn. upp till en timma efter att ugnen stängts av. 248 Anvisningar till installatören 14. INSTALLATION AV APPARATEN 14.1 Elanslutning Identifikationsdekalen, med tekniska data, tillverkningsnummer och produktnamn är synligt placerad på ugnsluckans ram. Dekalen får aldrig avlägsnas. È Det är obligatoriskt att jorda det elektriska systemet enligt gällande säkerhetsbestämmelser. Om ugnen har en fast anslutning ska elkabeln förses med en flerpolig avbrytare med ett kontaktöppningsavstånd på 3 mm, eller mer. Placera avbrytaren lättillgängligt i närheten av ugnen. Om ugnen ansluts till en väggkontakt ska kontakt och väggkontakt vara kompatibla. Undvik att använda adapters och shuntanslutningar, eftersom dessa kan förorsaka överhettning och förbränningar. För drift med V~: använd en H05RR-F / H05RN-F typ tretrådig kabel (3 x 1.5 mm2). Kabeländen som ansluts till apparaten måste ha en jordledning (gul-grön) som är minst 20mm längre Placering av ugnen Apparaten är förberedd för inbyggnad i möbler i vilket material som helst bara det är värmebeständigt.

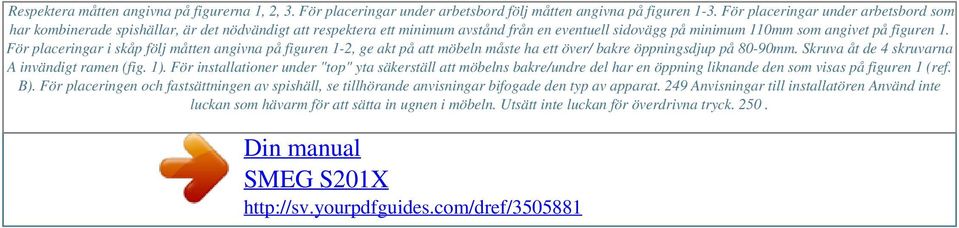

7 Powered by TCPDF ( Respektera måtten angivna på figurerna 1, 2, 3. För placeringar under arbetsbord följ måtten angivna på figuren 1-3. För placeringar under arbetsbord som har kombinerade spishällar, är det nödvändigt att respektera ett minimum avstånd från en eventuell sidovägg på minimum 110mm som angivet på figuren 1. För placeringar i skåp följ måtten angivna på figuren 1-2, ge akt på att möbeln måste ha ett över/ bakre öppningsdjup på 80-90mm. Skruva åt de 4 skruvarna A invändigt ramen (fig. 1). För installationer under "top" yta säkerställ att möbelns bakre/undre del har en öppning liknande den som visas på figuren 1 (ref. B). För placeringen och fastsättningen av spishäll, se tillhörande anvisningar bifogade den typ av apparat. 249 Anvisningar till installatören Använd inte luckan som hävarm för att sätta in ugnen i möbeln. Utsätt inte luckan för överdrivna tryck. 250.
