1 BSK Systemkaminer BSK 04 - värmebetong obehandlad med skuggfog uppvärmning på bayerska.

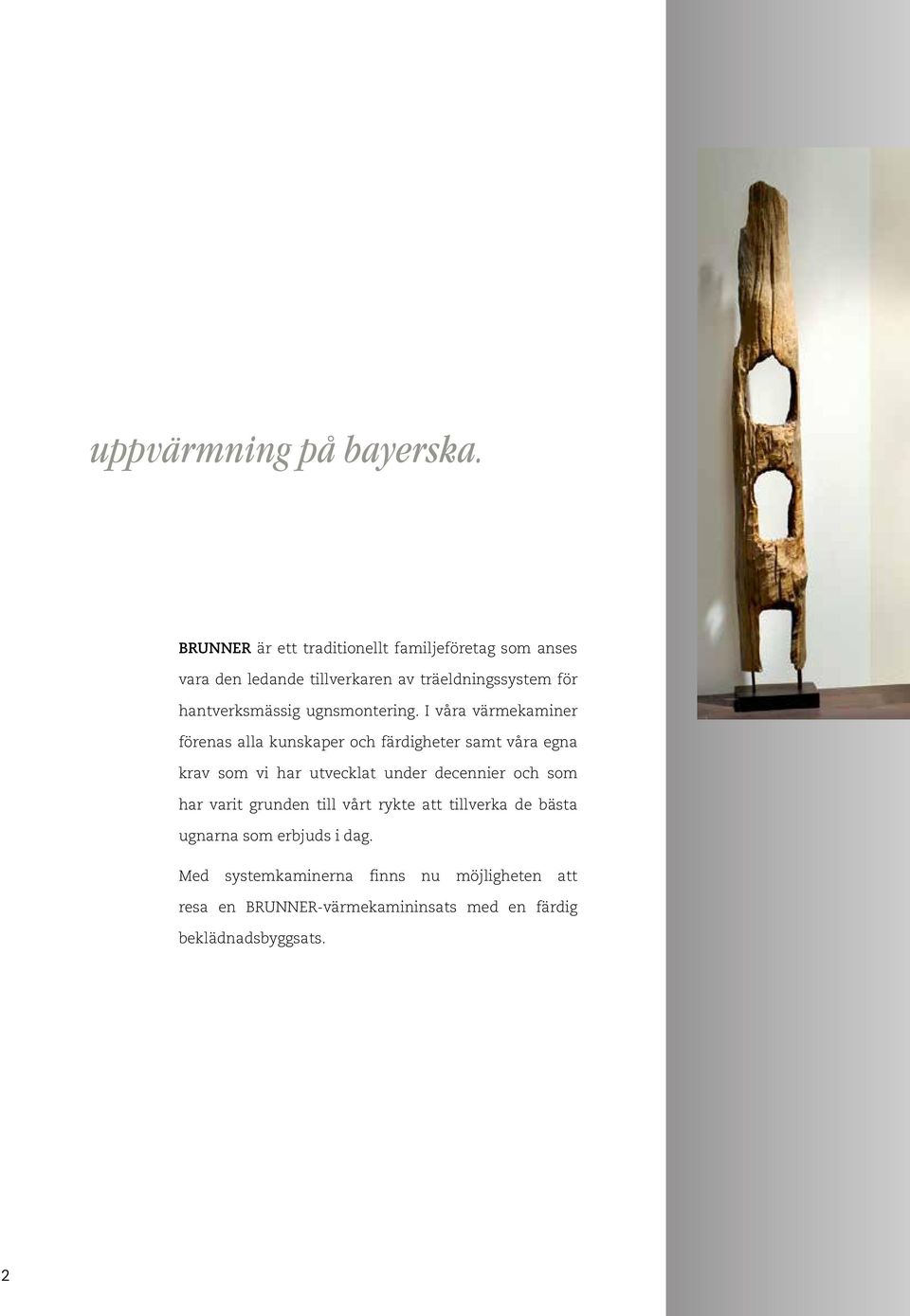

2 uppvärmning på bayerska. BRUNNER är ett traditionellt familjeföretag som anses vara den ledande tillverkaren av träeldningssystem för hantverksmässig ugnsmontering. I våra värmekaminer förenas alla kunskaper och färdigheter samt våra egna krav som vi har utvecklat under decennier och som har varit grunden till vårt rykte att tillverka de bästa ugnarna som erbjuds i dag. Med systemkaminerna finns nu möjligheten att resa en BRUNNER-värmekamininsats med en färdig beklädnadsbyggsats. 2

3 BSK 03 - putsad yta, monteringsram svart Keramik: Kaufmann BSK 05 - putsad yta, monteringsram svart Innehåll Sida BRUNNER Systemkaminer 4 BSK 01 6 BSK BSK BSK BSK BSK BSK BSK BSK BSK BSK Montering 52 Färg- och putsad yta 53 Vattenburna systemkaminer 54 Översikt 58 3

4 BRUNNER Systemkaminer Enklare och till ett lägre pris kan ett ugnssystem knappast resas. Måttriktiga formdelar av värmebetong möjliggör en snabb montering. Komponenterna och formen är designade så att dessa kaminanläggningar kan resas med minimalt platsbehov och under särskild hänsyn till funktion och säkerhet. Uteslutande komponenter för hantverksmässig ugnskonstruktion kommer till användning, dessa erbjuds fackföretag som en komplett sats. I alla systemkaminer är en original BRUNNER kamininsats installerad. Detta är samma produkt som även har etablerat sig inom hantverksmässig ugnsmontering. Utformningen av beklädnaden tillhandahålls i olika kvalitetsnivåer. Välj en ändamålsenlig kamin med värmebetongskal och dekorera den som du önskar. Oavsett om den utformas som synlig betong, obehandlad och som ett medvetet arkitektoniskt element, putsad eller förädlad med keramiska element. BRUNNER kvalitet med en individuellt designbar kaminmantel! Konstruktionen. Förbränningsluftkanalen är utformad så att luften som strömmar in framför siktrutan minskar avlagring av sot- och dammpartiklar (2). De heta bränngaserna som uppstår under förbränningsprocessen (3) flödar genom den påsatta stålplåtskåpan till skorstenen. På vägen till skorstenen avleds värmen via metallytorna och den integrerade varmluftvärmeväxlaren (1). Kamininsatsen blir het och värmer ugnsmanteln inifrån genom dess värmestrålning. Rumsluften som strömmar in i kaminmanteln genom luftspringorna värms upp (4). Sedan avges den igen till rummet via ringspalten i takområdet (5). 4 1 Varmluft-värmeväxlare i stålplåtskåpa 2 Förbränningsluft framför siktrutan 3 Rökgaser 4 Rumsluft 5 Varmluft BSK 09 4

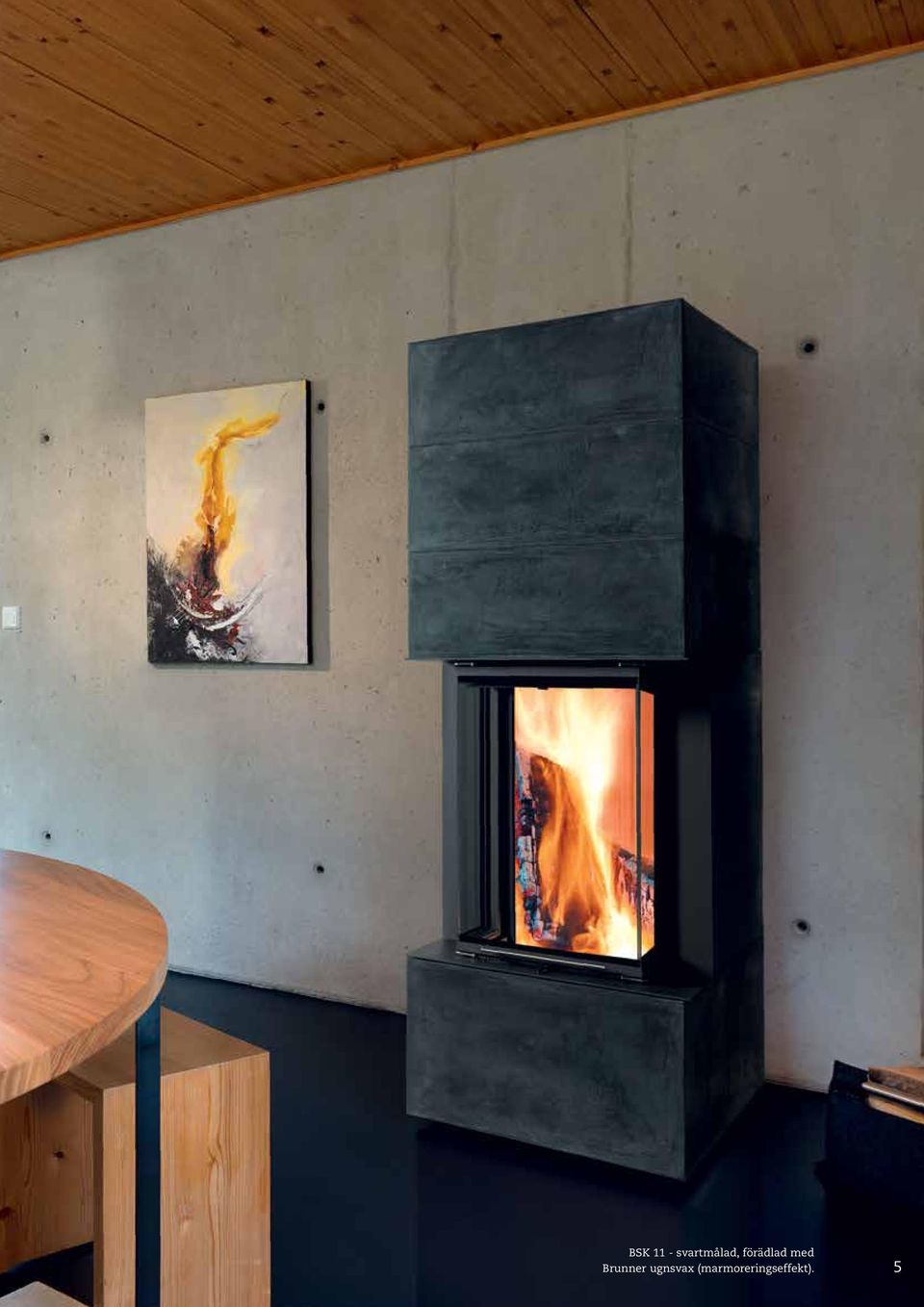

5 BSK 11 - svartmålad, förädlad med Brunner ugnsvax (marmoreringseffekt). 5

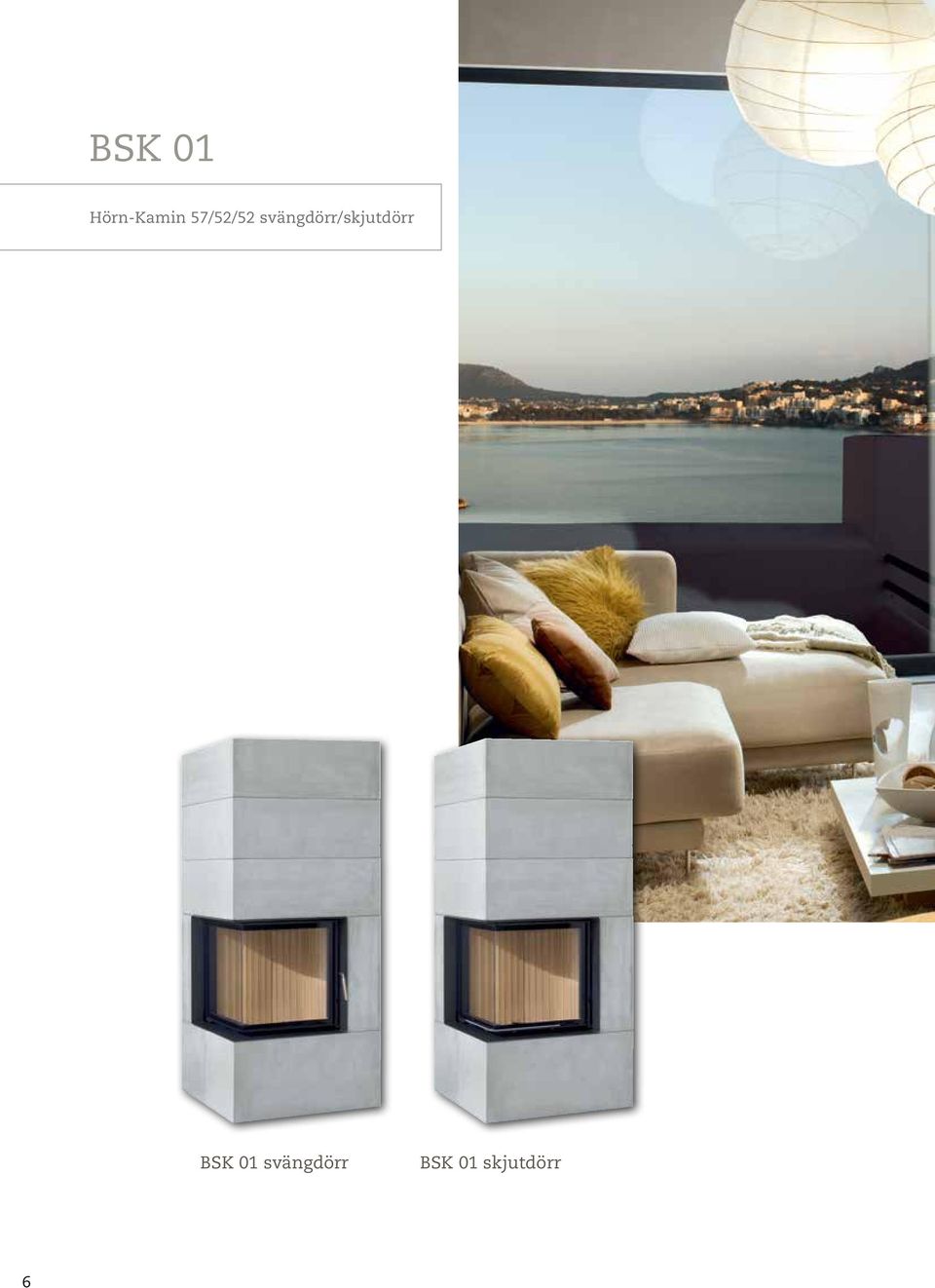

6 BSK 01 Hörn-Kamin 57/52/52 svängdörr/skjutdörr BSK 01 svängdörr BSK 01 skjutdörr 6

7 BSK 01 - putsad yta, monteringsram svart Rumshög. Beklädnadselementen kan utökas på höjden. Arbeten som utförs på uppställningsplatsen: Varmluftsutstäpp på baksidorna 500 mm nedanför taket. Värmeisolering mot taket. 7

8 BSK 01 Mått & tekniska data. BSK 01 Kamininsats: Hörn-Kamin 57/52/52 skjutdörr Hörn-Kamin 57/52/52 svängdörr Nominell värmeeffekt kw Vedåtgång kg/h 3,0 3,0 Värmefördelning kamininsats/glas % 55/45 55/45 Nödvändigt skorstensdrag Pa Rökgasflöde g/s Rökgastemperatur efter rökklockan C Rökutgång mm ø 200 ø 200 Förbränningsluftbehov m 3 /h tillval: extraring (valfri höjning av kaminbeklädnaden Extern tilluft, diameter mm ø 125 ø 125 Beklädnadskomponenter: Basyta (bredd x djup) mm 800 x x 800 Bygghöjd mm Höjd förhöjningselement mm Väggtjocklek mm 30/35 30/35 Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm 0 0 mm Avstånd mot taket mm Konvektionsluftsgenomströmnig cm², vid förändring av produkten. In/Ut skjutdörr 590 svängdörr Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg Testad enligt EN EN Ugnsmantel entligt TROL TROL 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering. 8

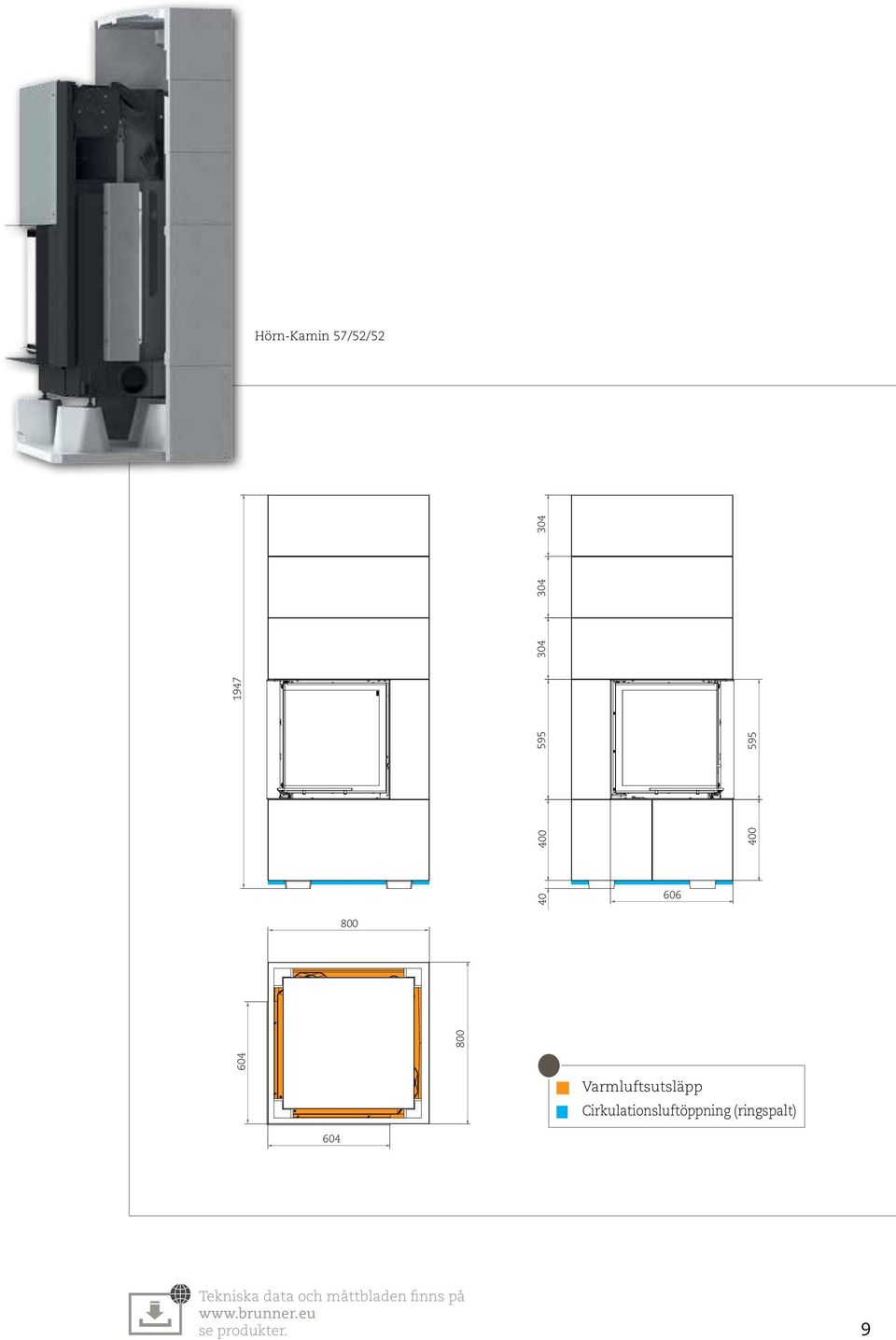

9 Hörn-Kamin 57/52/ G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) 604 Tekniska data och måttbladen finns på se produkter. 9

10 BSK 02 Hörn Kamin 57/67/44 h/v skjutdörr Hörn panna 57/67/44 h/v skjutdörr 10

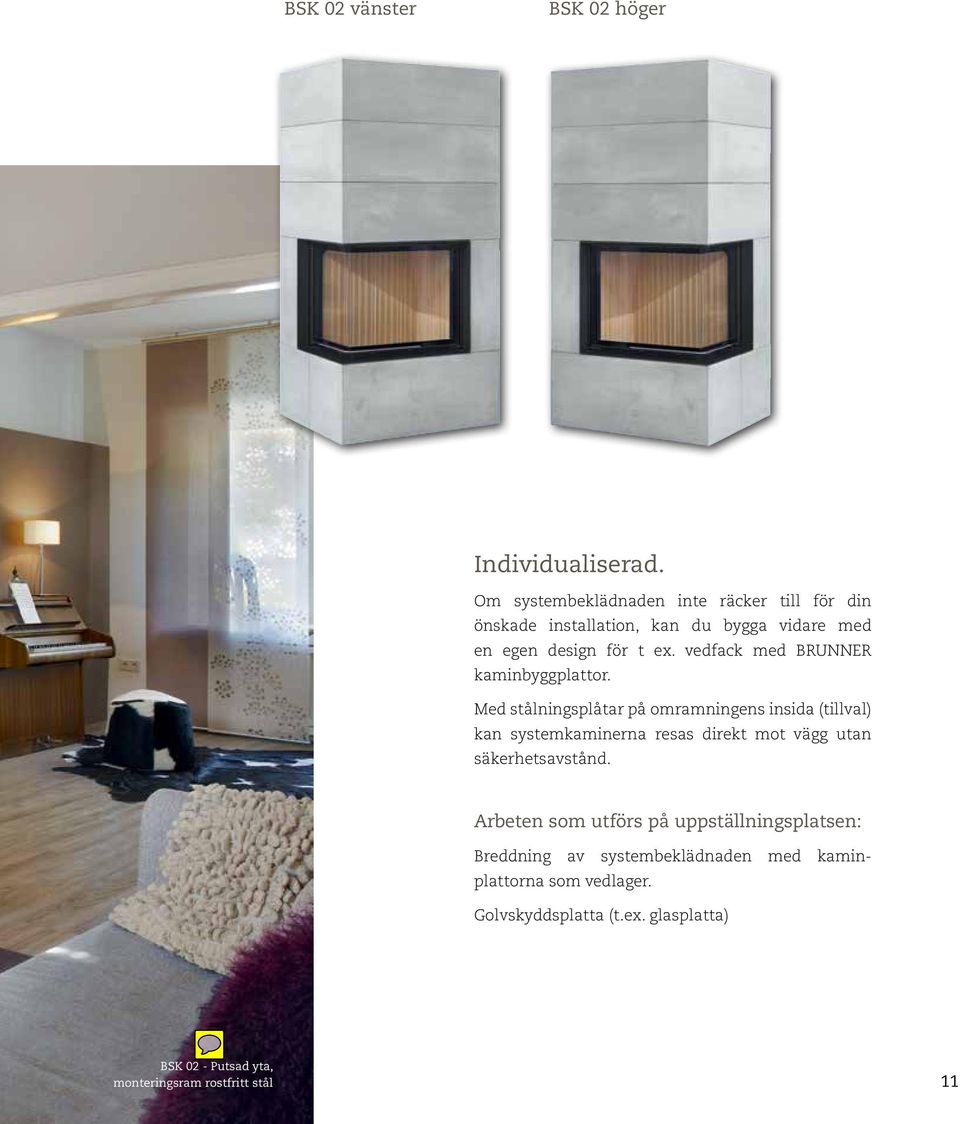

11 BSK 02 vänster BSK 02 höger Individualiserad. Om systembeklädnaden inte räcker till för din önskade installation, kan du bygga vidare med en egen design för t ex. vedfack med BRUNNER kaminbyggplattor. Med stålningsplåtar på omramningens insida (tillval) kan systemkaminerna resas direkt mot vägg utan säkerhetsavstånd. Arbeten som utförs på uppställningsplatsen: Breddning av systembeklädnaden med kaminplattorna som vedlager. Golvskyddsplatta (t.ex. glasplatta) BSK 02 - Putsad yta, monteringsram rostfritt stål 11

12 BSK 02 Mått & tekniska data. BSK 02 Kamininsats: Hörn-Kamin 57/67/44 h Hörn panna 57/67/44 h Nominell värmeeffekt kw Vedåtgång kg/h 3,2 4,3 Värmefördelning kamininsats/glas % 55/45/- 10/35/55 Nödvändigt skorstensdrag Pa Rökgasflöde g/s Rökgastemperatur efter rökklockan C tillval: extraring (valfri höjning av kaminbeklädnaden Rökutgång mm ø 200/ø 250* ø 200/ø 250* Förbränningsluftbehov m 3 /h Extern tilluft, diameter mm ø 125 ø 125 Beklädnadskomponenter: Basyta (bredd x djup) mm 950 x x 770 Bygghöjd mm Höjd förhöjningselement mm Väggtjocklek mm 30/35 30/35 Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm 0 0 mm Avstånd mot taket mm Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg Testad enligt EN EN13229 Ugnsmantel entligt kg TROL TROL * optional 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering ) mer information finns i gruppbroschyren Pannteknik.

13 Hörn panna 57/67/44 h Hörn-Kamin 57/67/44 h G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) Tekniska data och måttbladen finns på se produkter. 13

14 BSK 03 Hörn Kamin 57/67/44 h/v skjutdörr Harmonisk. Rumshög, putsad pelare med lugna färger. Förutsättningar på uppställningsplatsen: Varmluftsutsläpp på sidorna 500 mm nedanför taket. Värmeisolering mot taket. Golvskyddsplatta (t.ex. glasplatta) 14 BSK 03 - Putsad yta, monteringsram svart

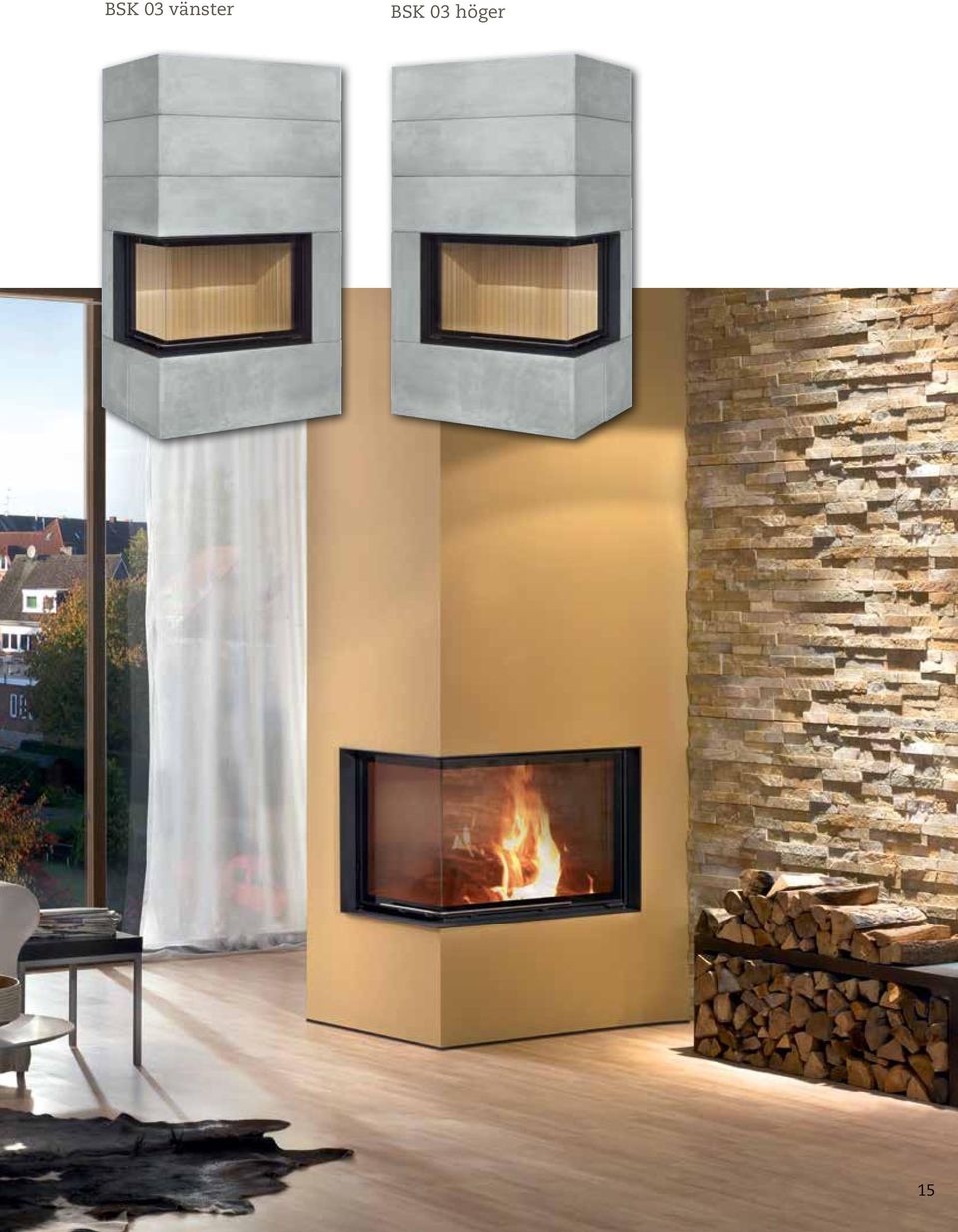

15 BSK 03 vänster BSK 03 höger 15

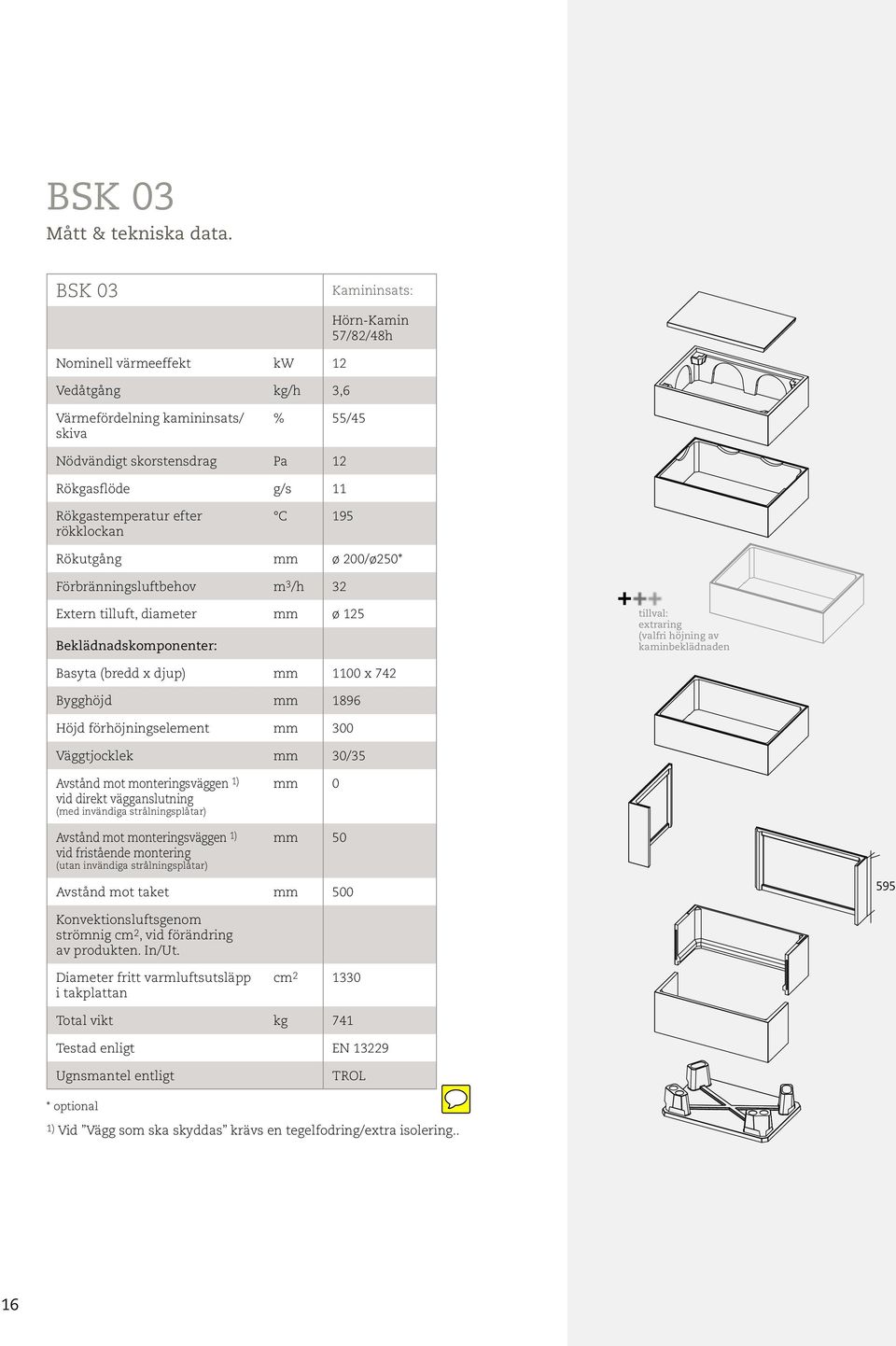

16 BSK 03 Mått & tekniska data. BSK 03 Kamininsats: Nominell värmeeffekt kw 12 Vedåtgång kg/h 3,6 Hörn-Kamin 57/82/48h Värmefördelning kamininsats/ skiva % 55/45 Nödvändigt skorstensdrag Pa 12 Rökgasflöde g/s 11 Rökgastemperatur efter rökklockan C 195 Rökutgång mm ø 200/ø250* Förbränningsluftbehov m 3 /h 32 Extern tilluft, diameter mm ø 125 Beklädnadskomponenter: tillval: extraring (valfri höjning av kaminbeklädnaden Basyta (bredd x djup) mm 1100 x 742 Bygghöjd mm 1896 Höjd förhöjningselement mm 300 Väggtjocklek mm 30/35 Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm 0 mm 50 Avstånd mot taket mm Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg 741 Testad enligt EN Ugnsmantel entligt TROL * optional 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering.. 16

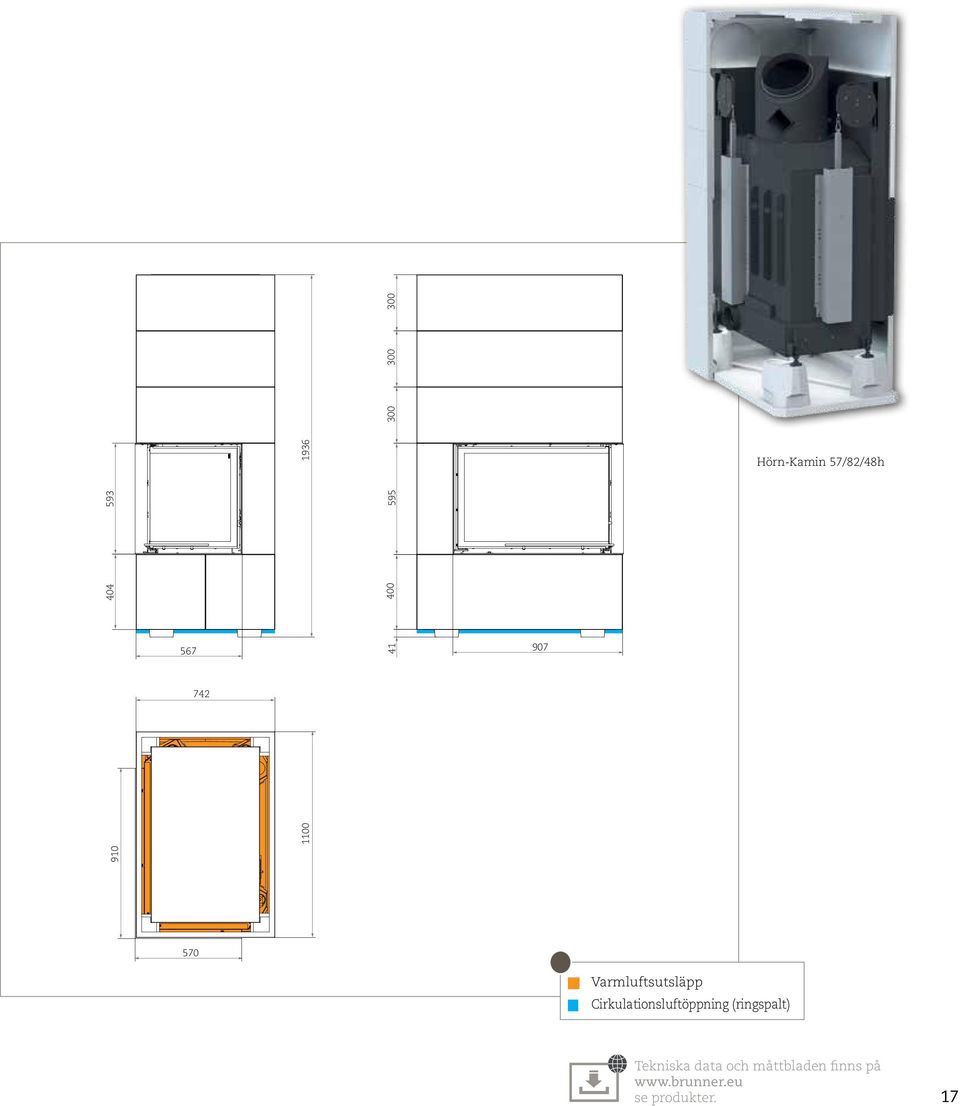

17 Hörn-Kamin 57/82/48h G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) Tekniska data och måttbladen finns på se produkter. 17

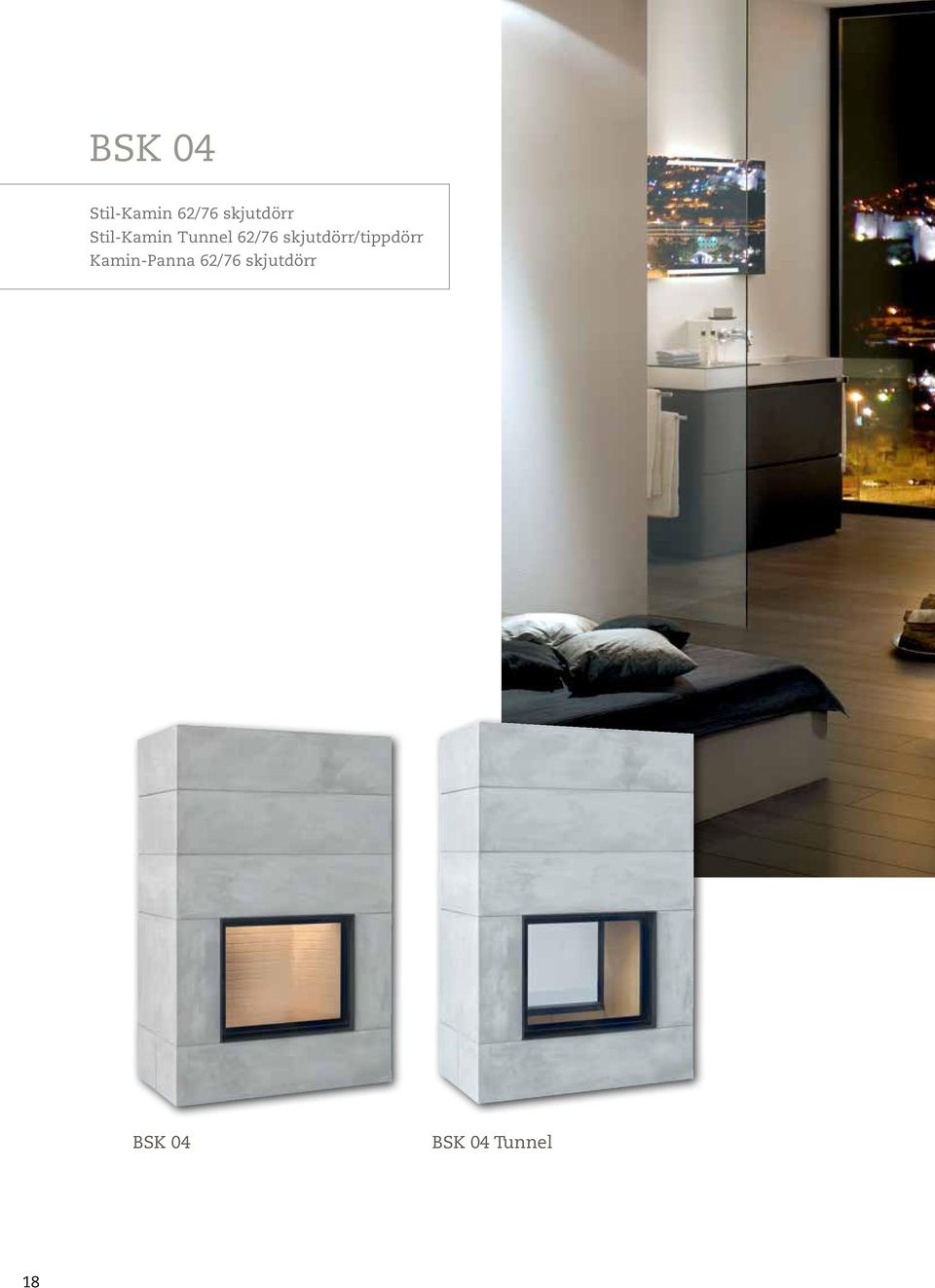

18 BSK 04 Stil-Kamin 62/76 skjutdörr Stil-Kamin Tunnel 62/76 skjutdörr/tippdörr Kamin-Panna 62/76 skjutdörr BSK 04 BSK 04 Tunnel 18

19 BSK 04 Tunnel - med monteringsram svart värmebetong obehandlad med skuggfog Puristisk. Kaminkropp med slätstruken design och framtoning. Värmebetong - exakt gjuten och monterad med skuggfog. Spår och märken på betongytorna och kanterna är ett kännetecken av detta material och ingen brist. Om en homogen betongyta önskas, rekommenderar vi att ytan bearbetas med en slipsvamp. Rökgas-anslutning pa alla modeller vänster/höger/uppe/bakvägg. Arbeten som utförs på uppställningsplatsen: Golvskyddsplatta (t.ex. glasplatta) 19

20 BSK 04 Mått & tekniska data. BSK 04 Kamininsats: Stil-Kamin 62/76 Stil-Kamin Tunnel 62/76 Kamin- Panna 62/76 Nominell värmeeffekt kw 10, Vedåtgång kg/h 3,2 3,2 3,8 Värmefördelning kamininsats/glas % 60/40/- 50/50/- 5-16/35/ Nödvändigt skorstensdrag Pa Rökgasflöde g/s Rökgastemperatur efter rökklockan C Rökutgång mm ø 200*/ø 250 ø 200*/ø 250 ø 250 Förbränningsluftbehov m 3 /h Extern tilluft, diameter mm ø 125 ø 125 ø 125 tillval: extraring (valfri höjning av kaminbeklädnaden Beklädnadskomponenter: Basyta (bredd x djup) mm 1230 x x x 715 Bygghöjd mm Höjd förhöjningselement mm Väggtjocklek mm 30/35 30/35 30/35 Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm mm Avstånd mot taket mm Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg Testad enligt EN EN EN Ugnsmantel entligt TROL TROL TROL * optional 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering ) mer information finns i gruppbroschyren Pannteknik.

21 Kamin-Panna 62/76 Stil-Kamin Tunnel 62/ G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) Tekniska data och måttbladen finns på se produkter. 21

22 BSK 05 - putsad yta, monteringsram svart Stilsäker. Panoramakaminen står alltid i centrum och tillåter en magnifik vy över den öppna elden. Arbeten som utförs på uppställningsplatsen: Golvskyddsplatta (t.ex. glasplatta) 22

23 BSK 05 Panorama-Kamin 57/40/60/40 skjutdörr BSK 05 23

24 BSK 05 Mått & tekniska data. BSK 05 Kamininsats: Nominell värmeeffekt kw 13 Vedåtgång kg/h 4,3 Panorama-Kamin 57/40/60/40 Värmefördelning kamininsats/glas % 50/50 Nödvändigt skorstensdrag Pa 12 Rökgasflöde g/s 14 Rökgastemperatur efter rökklockan C 210 Rökutgång mm ø 200*/ø 250 Förbränningsluftbehov m 3 /h 40 tillval: extraring (valfri höjning av kaminbeklädnaden Extern tilluft, diameter mm ø 160 Beklädnadskomponenter: Basyta (bredd x djup) mm 802 x 880 Bygghöjd mm 1898 Höjd förhöjningselement mm 363 Väggtjocklek mm 30/35 Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm 0 mm 50 Avstånd mot taket mm 500 Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg 586 skruvtvingar Testad enligt EN Ugnsmantel entligt TROL * optional 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering. 24

25 Panorama-Kamin 57/40/60/ Ø G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) G Position avgasrör med rökgasadapter Tekniska data och måttbladen finns på se produkter. 25

26 BSK 06 Arkitektur-Kamin 45/101 skjutdörr Arkitektur-Kamin Tunnel 45/101 skjutdörr Arkitektur-Kamin 45/101 skjutdörr med pannmodul Arkitektur-Kamin Tunnel 45/101 skjutdörr med pannmodul BSK 06 BSK 06 Tunnel 26

27 BSK 06, keramik: Kaufmann Elegant. Brasa i tvärformat som rumsavdelare. För systemkaminer BSK erbjuds värmesköldar och eldbänkar av storkakel. Keramiska ytor är.lättskötta och håller sig rena i många år. Storkaklet placeras på den putsade anläggningen med en speciell monteringssats. Arbeten som utförs på uppställningsplatsen: Varmluftsutsläpp pa sidoväggarna 500 mm nedanför taket. Värmeisolering mot taket. Golvskyddsplatta (t.ex. glasplatta) 27

28 BSK 06 Mått & tekniska data. BSK 06 Kamininsats:: Arkitektur-Kamin 45/101 Arkitektur-Kamin Tunnel 45/101 Arkitektur-Kamin 45/101 med pannmodul1) Arkitektur Kamin Tunnel 45/101 med pannmodul 1) Nominell värmeeffekt kw Vedåtgång kg/h 4,3 5,2 Värmefördelning kamininsats/glas % 60/40/- 50/50/- 15/35-40/ /45-50/45-50 Nödvändigt skorstensdrag Pa Rökgasflöde g/s Rökgastemperatur efter rökklockan C 220 Tunnel: Rökutgång mm ø 180*/ø 200*/ø 250 ø 180*/ø 200*/ø 250 Förbränningsluftbehov m 3 /h Extern tilluft, diameter mm ø 125 ø 125 Beklädnadskomponenter: tillval: extraring (valfri höjning av kaminbeklädnaden Basyta (bredd x djup) mm 1550 x x 690 Bygghöjd mm Höjd förhöjningselement mm Väggtjocklek mm 30/35 30/35 Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm 0 0 mm Avstånd mot taket mm Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg 872 Tunnel: Tunnel: 987 Testad enligt EN EN Ugnsmantel entligt TROL TROL * optional 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering. 28 1) mer information finns i gruppbroschyren Pannteknik.

29 Arkitektur-Kamin 45/101 med pannmodul och rökgasadapter för horisontell anslutning (tillbehör) Arkitektur-Kamin Tunnel 45/ Ø G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) G Position avgasrör med rökgasadapter BSK 06 med Arkitektur-Kamin Tunnel 45/101 Tekniska data och måttbladen finns på se produkter. 29

30 BSK 07 Arkitektur-Kamin Hörn 38/86/36 h/v skjutdörr BSK 07 låg BSK 07 hög 30

31 BSK 07 hög- putsad yta, monteringsram svart Variabel. Tva monteringsvarianter på minsta möjliga basyta med helt olika effekt. På den låga modellen med en konstruktionshöjd på 160 cm börjar eldbordskanten vid 40 cm. Med en extra bärramkonstruktion kan kamininsatsen positioneras på 80 cm med ett beklädnadselement. Arbeten som utförs på uppställningsplatsen: Isolering mot träväggen Golvskyddsplatta (t.ex. glasplatta) 31

32 BSK 07 Mått & tekniska data. BSK 07 Kamininsats: BSK 07 låg Arkitektur- Kamin 38/86/36 r/l BSK 07 hög Arkitektur- Kamin 38/86/36 r/l Nominell värmeeffekt kw Vedåtgång kg/h 3,1 3,1 Värmefördelning kamininsats/glas % 55/45 55/45 Nödvändigt skorstensdrag Pa Rökgasflöde g/s Rökgastemperatur efter rökklockan C Rökutgång mm ø 200 ø 200 Förbränningsluftbehov m 3 /h Extern tilluft, diameter mm ø 125 ø 125 tillval: extraring (valfri höjning av kaminbeklädnaden Beklädnadskomponenter: Basyta (bredd x djup) mm 1093 x x 600 Bygghöjd mm Höjd förhöjningselement mm Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) mm 0 0 Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm Avstånd mot taket mm tillbehör: bär ram för hög designvarianter Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg Testad enligt EN EN Ugnsmantel entligt TROL TROL 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering. 32

33 ø 198 Arkitektur-Kamin hörn 38/86/36v med rökgasadapter (tillbehör) Arkitektur-Kamin hörn 38/86/36r med rökgasadapter (tillbehör) Ø Ø ø BSK 07 låg BSK 07 hög G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) G Position avgasrör med rökgasadapter Tekniska data och måttbladen finns på se produkter. 33

34 BSK 08 Kompakt-Kamin 51/67 Stil-Kamin 51/67 Stil-Kamin Tunnel 51/67 Stil-Kamin 51/67 med pannmodul Stil-Kamin Tunnel 51/67 med pannmodul BSK 08 svängdörr BSK 08 skjutdörr 34

35 BSK 08 med Kompakt-Kamin 51/67 skjutdörr, monteringsram svart, värmebetong obehandlad med skuggfog Balanserad. Harmoniskt samspel mellan en klassisk kamininsats och en minimalistisk beklädnad. Betongbeklädnadens skiftande strukturer och färgnyanser sätter optiska accenter (betongklass 2-3). Arbeten som utförs på uppställningsplatsen: Golvskyddsplatta (t.ex. glasplatta) 35

36 BSK 08 Mått & tekniska data. BSK 08 Kamininsats: Kompakt-Kamin 51/67 Stil-Kamin 51/67 Stil-Kamin Tunnel 51/67 Stil-Kamin 51/67 med pannmodul 1) Stil-Kamin Tunnel 51/67 med pannmodul 1) Nominell värmeeffekt kw Vedåtgång kg/h 3,3 4,2 Värmefördelning kamininsats/glas % 60/40/- 50/50/- 25/35-40/ /45-50/35-40 Nödvändigt skorstensdrag Pa Rökgasflöde g/s 10,5 21 Rökgastemperatur efter rökklockan C Rökutgång mm ø 180*/ø 200/ø 250* ø 180*/ø 200/ø 250* tillval: extraring (valfri höjning av kaminbeklädnaden Förbränningsluftbehov m 3 /h Extern tilluft, diameter mm ø 125 ø 125 Beklädnadskomponenter: Basyta (bredd x djup) mm 1100 x x 760 Bygghöjd mm Höjd förhöjningselement mm Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm 0 0 mm Avstånd mot taket mm Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg 619/670 Tunnel: 649/ /767 Tunnel: 735/812 Testad enligt EN EN Ugnsmantel entligt TROL TROL * optional 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering. 36 1) mer information finns i gruppbroschyren Pannteknik.

37 Stil-Kamin Tunnel 51/67med svängdörr och rökgasadapter (tillbehör) Stil-Kamin 51/67 med pannmodul G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) Tekniska data och måttbladen finns på se produkter. 37

38 BSK 09 Hörn-Kamin 42/42/42 svängdörr BSK 09 med stålplåtskåpa BSK 09 med toppmonterad ackumulatormassa (MAS) 38

39 BSK 09 - värmebetong obehandlad med skuggfog Kompakt. Idealisk för små rum. Denna systemugn står på en minimalisk basyta som endast är 615 x 615 mm stor. Om ugnen är utformad som ackumulatorkamin med påsatt ackumulatormassa och utökningsring, avges mild värme även efter den sista förbränningsprocessen. Till ett lägre pris kan en ackumulatorkamin av denna kvalitet inte byggas. Arbeten som utförs på uppställningsplatsen: Ytan på omramningen kan behandlas med Karnauba vax (tillbehör) och då får ytan en silkeslen glans och skyddas mot smuts och förändringar. Golvskyddsplatta (t.ex. glasplatta) 39

40 BSK 09 Mått & tekniska data. BSK 09 Kamininsats: Hörn-Kamin 42/42/42 med stålplåtskåpa Hörn-Kamin 42/42/42 med MAS Nominell värmeeffekt kw 8 Speicherbetrieb Vedåtgång kg/h 2,9 5,0 Nödvändigt skorstensdrag Pa Rökgasflöde g/s 9,5 21 Rökgastemperatur efter rökklockan C Rökutgång mm ø 180/ø 200* ø 180 tillval: extraring (valfri höjning av kaminbeklädnaden Förbränningsluftbehov m 3 /h Extern tilluft, diameter mm ø 125 ø 125 Beklädnadskomponenter: Basyta (bredd x djup) mm 615 x x 615 Bygghöjd mm Höjd förhöjningselement mm Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm 0 0 mm Avstånd mot taket mm Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg Testad enligt EN EN Ugnsmantel entligt TROL TROL * optional 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering. 40

41 Hörn-Kamin 42/42/42 med stålplåtskåpa Hörn-Kamin 42/42/42 med toppmonterad ackumulatormassa (MAS) Ø G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) G Position avgasrör Tekniska data och måttbladen finns på se produkter. 41

42 BSK 10 Panorama-Kamin 42/42/42/42 skjutdörr BSK 10 42

43 BSK 10 - Putsad yta med vilstol bänk och eldbord. Graciös. En klart definierad, geometrisk kaminkropp som blir en blickfång i varje rum. BSK 10 kan integreras fullkomligt i vardagsrummet och garanterar en äkta braskänsla. Arbeten som utförs på uppställningsplatsen: Liggyta med eldbord 43

44 BSK 10 Mått & tekniska data. BSK 10 Kamininsats: Nominell värmeeffekt kw 8 Vedåtgång kg/h 2,5 Nödvändigt skorstensdrag Pa 12 Rökgasflöde g/s 9 Panorama-Kamin 42/42/42/42 Rökgastemperatur efter rökklockan C 200 Rökutgång mm ø 180*/ø 200 Förbränningsluftbehov m 3 /h 22 Extern tilluft, diameter mm ø 125 Beklädnadskomponenter: Basyta (bredd x djup) mm 622 x 825 Bygghöjd mm 1788 Höjd förhöjningselement mm 295 Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm 0 mm 50 skruvtvingar Avstånd mot taket mm 500 Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg 481 Testad enligt EN Ugnsmantel entligt TROL 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering. 44

45 Panorama-Kamin 42/42/42/ Ø ø 198 Ø G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) G Position avgasrör med rökgasadapter Tekniska data och måttbladen finns på se produkter. 45

46 46 BSK 10 med Panorama-Kamin 42/42/42/42, putsad yta

47 47

48 BSK 11 Panorama-Kamin 70/25/40/25 skjutdörr BSK 11 48

49 BSK 11 - Obehandlad värmebotong med skuggfog. Imponerande. Brasa i vertikalt format. Mer synlig brasa är inte möjlig på en yta av 60 x 70 cm. Arbeten som utförs på uppställningsplatsen: Golvskyddsplatta (t.ex. glasplatta) 49

50 BSK 11 Mått & tekniska data. BSK 11 Kamininsats: Nominell värmeeffekt kw 8 Vedåtgång kg/h 2,4 Nödvändigt skorstensdrag Pa 12 Rökgasflöde g/s 7,0 Panorama-Kamin 70/25/40/25 Rökgastemperatur efter rökklockan C 210 Rökutgång mm ø 180*/ø 200 Förbränningsluftbehov m 3 /h 22 Extern tilluft, diameter mm ø 125 Beklädnadskomponenter: Basyta (bredd x djup) mm 600 x 720 Bygghöjd mm 1856 Höjd förhöjningselement mm 250 Avstånd mot monteringsväggen 1) vid direkt vägganslutning (med invändiga strålningsplåtar) Avstånd mot monteringsväggen 1) vid fristående montering (utan invändiga strålningsplåtar) mm 0 mm 50 skruvtvingar Avstånd mot taket mm 500 Konvektionsluftsgenom strömnig cm 2, vid förändring av produkten. In/Ut. Diameter fritt varmluftsutsläpp i takplattan cm Total vikt kg 460 Testad enligt EN Ugnsmantel entligt TROL 1) Vid Vägg som ska skyddas krävs en tegelfodring/extra isolering. 50

51 Panorama-Kamin 70/25/40/ Ø G Varmluftsutsläpp G Cirkulationsluftöppning (ringspalt) G Position avgasrör med rökgasadapter Tekniska data och måttbladen finns på se produkter. 51

52 Montering Exempel BSK 08 (monteringsordning) invändigt monterad stålningsplåt Alla BRUNNER systemkaminer är tillverkade av mattriktig och stabil värmebetong med armering på insidan Den exakta uppställningen av bottenplattan (1) mot uppställningsväggen definieras med vattenpass och vinkel resp. lod. Kamininsatsen sätts på denna bottenplatta och de andra elementen sätts ihop. Lufintagets öppning och hålet för konvektionsgallret skärs in med en kapskiva, en sticksag eller en kärnborr. För bearbetning av värmebetongbeklädnaden rekommenderar vi verktyg med diamantbeläggning (borr, sågblad, hålsåg och fil). Informationer om bearbetning: Om kamininsatsen ska anslutas till uteluften, ska detta ske direkt efter placering av eldstaden. Carnabuvax Som skydd rekommenderar vi en behandling med Carnaubavax. Den naturliga värmebetong karaktären får då en sidenglänsande yta. Ett beslut om en behandling med Carnaubavax fattas först efter resning av ugnen och genomförs då. 52

53 Målad eller Putsad yta. Färgapplicering: För färgapplicering används temperaturbeständiga färger som är baserade på silikatfärg utan lösningsmedel och plastkomponenter. Putsad yta: Värmebeständiga och putsade ytor skapas med fyll- och putsbruk BRUNNER Universal 600. Slipa betongytan med slippapper. Applicera sedan ett glasfibergaller direkt med putsmassan på den dammfritt rengjorda ytan. Arbetsprocessen begränsas till två lager: Kontakt och applicering av glasfibergallret i värmebetongen (2 4 mm). Finish- eller slutskikt (1 4 mm skikttjocklek). Beroende på bearbetningstekniken kan ytan rappas eller slätas.naturlig färgton efter torkning renvit. Får endast målas endast med färg som är godkänd för uppvärmda ytor. Se upp: Den putsade ytan måste vara dammfri och uppruggad. Använd aldrig plasthaltig färg som t.ex. dispersionsfärg. Putsad yta med BRUNNER Universal 600. I den ljusgrå putsade ytan är ett glasfibernät med 6 mm maskstorlek ilagt. Beklädnadsalternativ Keramik Mattriktigt storkakel made in germany för BSK 01-06, för montering på putsade ytor (inklusive monteringsmaterial). Information finns på 53

54 Vattenburna systemkaminer Vissa systemkaminer (BSK 01 11), kan även byggas med en vattenburen kamininsats. Som stöd till ett befintligt vattenburet värmesystem - det är ett nöje att värma upp inte bara installationsrummet, utan även ytterligare rum med egen energi. I varianten med kaminpanna har våra kaminer den lägsta andelen överskottsvärme. Idealisk för situationer där en stor siktruta önskas och platsbehovet ska vara litet. Beroende på modell används upp till 60% av den tillgängliga energin för uppvärmning av pannvatten. Detta har den fördelen att en bastueffekt undviks i uppställningsrummet även vid frekvent uppvärmning. Den stora siktrutan skapar atmosfären av en öppen spis, pannandelen stöder centralvärmen. 1 Förbränningskammare 2 Påsatt vattenvärmeväxlare 3 Rökgasanslutning för vertikal anslutning 4 Beklädnadsbyggsats BSK 08 Stil-Kamin Tunnel 51/67 med pannmodul vid BSK 08 54

55 BSK 08 med Kompakt-Kamin 51/67 skjutdörr, monteringsram svart, värmebetong obehandlad med skuggfog mer information finns i gruppbroschyren Pannteknik. 55

56 56

57 BSK 06 med monteringsram svart, värmebetong obehandlad med skuggfog 57

58 Översikt Svängdörr Drehtür Skjutdörr Schiebetür flach plan BSK Kompakt-Kamin 51/67 BSK Stil-Kamin 51/67 BSK Stil-Kamin 51/67 med mit Kesselaufsatz pannmodul BSK 04 Stil-Kamin 62/76 BSK Kamin-Panna Kamin-Kessel 62/76 62/76 BSK Architektur-Kamin Arkitektur-Kamin 45/101 Tunnel BSK 04 Stil-Kamin BSK 04 Stil-Kamin Tunnel 62/76 BSK 06 Architektur-Kamin BSK 06 Architektur-Kamin Tunnel 45/101 Eck Hörn BSK 01 Eck-Kamin Hörn -Kamin 57/52/52 57/52/52 BSK 09 Hörn Eck-Kamin -Kamin 42/42/42 42/42/42 BSK Hörn Eck-Kamin -Kamin 42/42/42 mit MAS 42/42/42 med MAS BSK 01 Eck-Kamin Hörn -Kamin 57/52/52 57/52/52 BSK 02 Hörn Eck-Kamin 57/67/44 vl BSK Hörn Eck-Kamin -Kamin 57/67/44 r h Panorama 58 BSK BSK Panorama-Kamin 57/40/60/40 57/40/60/40 BSK 10 Panorama-Kamin 42/42/42/42 42/42/42/42 BSK 11 Panorama-Kamin 70/25/40/25 70/25/40/25

59 BSK BSK Architektur-Kamin Arkitektur-Kamin 45/101 mit Kesselaufsatz 45/101 med pannmodul BSK Kompakt-Kamin 51/67 51/67 BSK Stil-Kamin 51/67 51/67 BSK 08 Stil-Kamin 51/67 mit Kesselaufsatz med pannmodul BSK Architektur-Kamin Arkitektur-Kamin Tunnel 45/101 mit med Kesselaufsatz pannmodul BSK 08 Stil-Kamin Tunnel 51/67 svd/skd DT/ST BSK 08 Stil-Kamin Tunnel 51/67 ST/ST skd/skd BSK 08 Stil-Kamin Tunnel 51/67 DT/ST 51/67 mit svd/skd Kesselaufsatz med pannmodul BSK 08 Stil-Kamin Tunnel Tunnel 51/67 ST/ST 51/67 mit skd/skd Kesselaufsatz med pannmodul BSK BSK Eck-Kamin Hörn-Kamin 57/82/48 l v BSK BSK Eck-Kamin Hörn-Kamin 57/82/48 r h BSK Arkitektur-Kamin Architektur-Kamin Eck 38/86/36 l niedrig v låg BSK BSK 02 Kamin-Kessel Eck Panna 57/67/44 hörn l 57/67/44 v BSK BSK Kamin-Kessel Kamion- Eck 57/67/44 Panna hörn r 57/67/44 h BSK BSK Architektur-Kamin Arkitektur- Eck 38/86/36 Kamin r niedrig hörn Eck 38/86/36 h låg BSK Architektur-Kamin Arkitektur- Eck Kamin 38/86/36 hörn l hoch 38/86/36 v hög BSK Architektur-Kamin Arkitektur- Eck Kamin 38/86/36 hörn r hoch 38/86/36 h hög Ramen Rahmen in markeras Orange dargestellt i orange med mit wasserführenden vattenledande Kaminen kamininsatser 59

60 Systemkaminer från BRUNNER. Snabbare och enklare kan en märkeskamin inte installeras. Måttriktiga formdelar av värmebetong möjliggör att kaminen kan resas inom några få timmar. Komponenterna och formen är designade så att dessa installationer kan monteras med minimalt platsbehov och under särskild hänsyn till funktion och säkerhet. Formen: Enkla och raka kroppar Ytan: Betonglook obehandlad grå med skuggfog (betongklass 2-3) Putsade ytor/valfri färg Tekniken: BRUNNER kamin insatser Ram varianter i svart och rostfritt stål Förbränningsluftanslutning för rum- eller utomhusluft Arbeten på plats: Takisolering vid rumshöga kaminer Isolering för monteringsväggen vid direkt väggkontakt Värmesköldar och eldbänkar av storkakel ( brunner uppvärmning på bayerska. Brunner App för iphone, ipad & Android gratis från App Store & Google Play. Ulrich Brunner GmbH Zellhuber Ring D Eggenfelden Telefon: Telefax: info@brunner.de Säljs i Norden genom: JP Walther AB Försäljning av BRUNNER produkter sker endast via kvalificerad fackhandel. Tekniska ändringar och sortimentsändringar förbehålles. Version Ver. 2.2 BRU K atwerb.de 60
