1 Luftbehandlingsaggregat Future Future mångsidig luftbehandling Future-luftbehandlingsaggregat är ett svar på allt hårdare krav som marknaden och myndigheterna ställer. Den omsorgsfulla konstruktionen, den konsekventa kvalitets övervakningen och den moderna tillverknings tekniken ligger till grund för den industriella produkten av hög kvalitet. Future-luftbehandlingsaggregatets starkaste sida är dess mångsidighet. Det står alltid en optimal aggre gatstorlek, ett lämpligt luftflöde och en ändamålsenlig kombination av komponenter till förfogande.

2 Future marknadens bredaste sortiment av luftbehandlingsaggregat Koja-Bolagen har satsat kraftigt på branschens utveckling genom att delta i olika FoU-projekt för att kunna utnyttja kunskaper, erfarenheter och resultat från dessa vid Future-luftbehandlings aggregatets konstruktion. Det genomtänkta komponentvalet och de högklassiga produkterna som uppfyller CEN-normernas krav på utförande och täthet svarar mot kundernas förväntningar vad gäller de mekaniska, värme- och strömningstekniska egenskaperna. 2

3 Storlek Bredd mm Höjd mm Frontarea m2 Filtermoduler Luftflöde m3/s Det rekommenderade max. luftflödet för olika funktionsdelar Avstängnings- och regleringsfunktioner 4 m 3 /s Filterfunktion 4 m 3 /s Värmeåtervinningsfunktion, batteri 3,5 m 3 /s Värmeåtervinningsfunktion, roterande 3,5 m 3 /s Värmeåtervinningsfunktion, platt 3,5 m 3 /s Uppvärmningsfunktion, vatten 4 m 3 /s Uppvärmningsfunktion, el 4 m 3 /s (min. 2 m 3 /s) Kylningsfunktion 2,5 m 3 /s (med droppavskiljare 3,5 m 3 /s) Fläktfunktion 4 m 3 /s Befuktningsfunktion 3 m 3 /s Ljuddämpningsfunktion 4 m 3 /s 3

4 Future-luftbehandlingsaggregat: inneluft av hög kvalitet Tät konstruktion utgör basen för god inneluftkvalitet Utom den yrkeskunniga planeringen och realiseringen av projekt förutsätter en lyckad totallösning att man väljer rätta aggregat och lämnar instruktioner för service för att säkerställa den goda inomhusluftkvaliteten under driften. Vid Future-luftbehandlingsaggregatets planering är de konstruktiva faktorerna av stor vikt när man tänker på inomhusluftens kvalitet. Dessa faktorer är t ex tätt hölje och tätning mot ramen runtom filtret. Höljekonstruktionen uppfyller höga krav på utförandet Höljet till Future-luftbehandlingsaggregat består av en sluten vinkelprofil tillverkad av varmförzinkat stål samt av vinkelstycken tillverkade av aluminium. Höljets täck- och inspektionsluckor är av dubbel konstruktion. Isoleringen på de av varmförzinkad stålplåt tillverkade luckorna består av icke brännbar mineralull. Vid höljets hopsättning används klistring och skruvförband. Höljet kan således demonteras och sättas ihop utan att riskera hållfastheten eller tätheten. Luckornas och vinkelprofilens utförande gör tätningen av A1-klass möjligt i fall man ställer krav på mycket god täthet, energibesparing och låg ljudnivå. 4

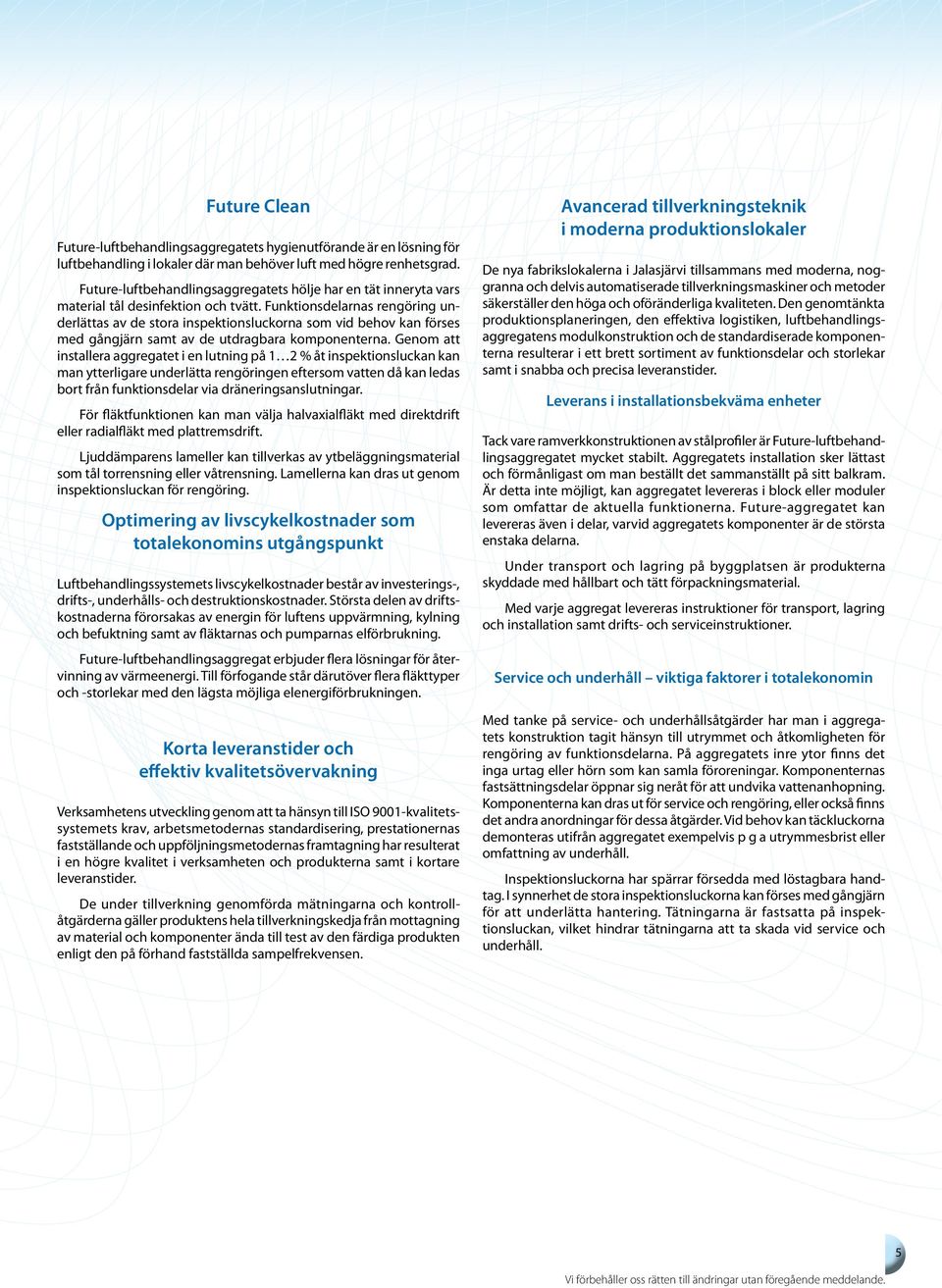

5 Future Clean Future-luftbehandlingsaggregatets hygienutförande är en lösning för luftbehandling i lokaler där man behöver luft med högre renhetsgrad. Future-luftbehandlingsaggregatets hölje har en tät inneryta vars material tål desinfektion och tvätt. Funktionsdelarnas rengöring underlättas av de stora inspektionsluckorna som vid behov kan förses med gångjärn samt av de utdragbara komponenterna. Genom att installera aggregatet i en lutning på 1 2 % åt inspektionsluckan kan man ytterligare underlätta rengöringen eftersom vatten då kan ledas bort från funktionsdelar via dräneringsanslutningar. För fläktfunktionen kan man välja halvaxialfläkt med direktdrift eller radialfläkt med plattremsdrift. Ljuddämparens lameller kan tillverkas av ytbeläggningsmaterial som tål torrensning eller våtrensning. Lamellerna kan dras ut genom inspektionsluckan för rengöring. Optimering av livscykelkostnader som totalekonomins utgångspunkt Luftbehandlingssystemets livscykelkostnader består av investerings-, drifts-, underhålls- och destruktions kostnader. Största delen av driftskostnaderna för orsakas av energin för luftens uppvärmning, kylning och befuktning samt av fläktarnas och pumparnas elförbrukning. Future-luftbehandlingsaggregat erbjuder flera lösningar för återvinning av värmeenergi. Till förfogande står därutöver flera fläkttyper och -storlekar med den lägsta möjliga elenergiförbrukningen. Korta leveranstider och effektiv kvalitetsövervakning Verksamhetens utveckling genom att ta hänsyn till ISO 9001-kvalitetssystemets krav, arbetsmetodernas standardisering, prestationernas fastställande och upp följningsmetodernas framtagning har resulterat i en högre kvalitet i verksamheten och produkterna samt i kortare leveranstider. De under tillverkning genomförda mätningarna och kontrollåtgärderna gäller produktens hela tillverknings kedja från mottagning av material och komponenter ända till test av den färdiga produkten enligt den på förhand fastställda sampelfrekvensen. Avancerad tillverkningsteknik i moderna produktionslokaler De nya fabrikslokalerna i Jalasjärvi tillsammans med moderna, noggranna och delvis automatiserade tillverknings maskiner och metoder säkerställer den höga och oföränderliga kvaliteten. Den genomtänkta produktions planeringen, den effektiva logistiken, luftbehandlingsaggregatens modulkonstruktion och de standardiserade komponenterna resulterar i ett brett sortiment av funktionsdelar och storlekar samt i snabba och precisa leveranstider. Leverans i installationsbekväma enheter Tack vare ramverkkonstruktionen av stålprofiler är Future-luftbehandlingsaggregatet mycket stabilt. Aggregatets installation sker lättast och förmånligast om man beställt det sammanställt på sitt balkram. Är detta inte möjligt, kan aggregatet levereras i block eller moduler som omfattar de aktuella funktionerna. Future-aggregatet kan levereras även i delar, varvid aggregatets komponenter är de största enstaka delarna. Under transport och lagring på byggplatsen är produkterna skyddade med hållbart och tätt förpacknings material. Med varje aggregat levereras instruktioner för transport, lagring och installation samt drifts- och service instruktioner. Service och underhåll viktiga faktorer i totalekonomin Med tanke på service- och underhållsåtgärder har man i aggregatets konstruktion tagit hänsyn till utrymmet och åtkomligheten för rengöring av funktionsdelarna. På aggregatets inre ytor finns det inga urtag eller hörn som kan samla föroreningar. Komponenternas fastsättningsdelar öppnar sig neråt för att undvika vattenanhopning. Komponenterna kan dras ut för service och rengöring, eller också finns det andra anordningar för dessa åtgärder. Vid behov kan täckluckorna demonteras utifrån aggregatet exempelvis p g a utrymmesbrist eller omfattning av underhåll. Inspektionsluckorna har spärrar försedda med löstagbara handtag. I synnerhet de stora inspektion sluckorna kan förses med gångjärn för att underlätta hantering. Tätningarna är fastsatta på inspektionsluckan, vilket hindrar tätningarna att ta skada vid service och underhåll. 5

6 Till Future anpassade funktionsdelar skapar grunden för den långa livscykeln Luftflödets avstängning och reglering Utförandet av avstängnings- och regleringsfunktionernas spjäll har definierats med hänsyn till en hög nivå vid tätning, värmeisolering och energibesparing. Spjällen har motgående, värmeisolerade blad; mellan bladen finns tätningar av silikongummi. Filtrering I vårt filtersortiment ingår ett stort antal variationer. Filtreringens nivå kan väljas alltefter aktuella krav med hänsyn till filtreringens inverkan på livscykelkostnader. Det finns höljen med tre olika längder, och själva filtret kan väljas med lämplig filterklass, materialkombination och filterarea. För avskiljning av partiklar används filter tillverkade av syntetiskt material eller glasfiber. För kemisk filtrering används aktivkol. Värmeväxlare Batterivärmeväxlare av Future-luftbehandlingsaggregat tillverkas i Koja. Detta har skapat möjligheter till optimal dimensionering och planering av värmeeffekt och tryckförlust. Det här målet har vi nått genom att optimera frontytan samt lamellens profil, tjocklek och delning för varje aktuell använding av värmeväxlaren. Värmeåtervinning, uppvärmning och kylning För värmeåtervinning av energin från frånluften står fyra olika värmeåtervinningssystem till förfogande. Alltefter användningsändamålet, utrymmet eller frånluftens kvalitet kan man för värmeåtervinning välja mellan batteri värmeväxlare, plattvärmeväxlare och roterande värme växlare samt för återvinning av värmeenergi och fukt en roterande värmeväxlare. För uppvärmning av luft kan man använda batteri värme växlare eller elupp värmning. För kylning av luft kan väljas batterivärmeväxlare eller direkt evaporerande värmeväxlare. 6

7 Fläktar För Future-luftbehandlingsaggregat kan man välja den lämpligaste fläkten bland flera olika typer. Radialfläktar med mycket hög verkningsgrad och axialfläktar med justerbar skovelvinkel för stora luftflöden står till förfogande. För små och medelstora luftflöden kan man använda den praktiskt taget servicefria halvaxialfläkten med direkt drift. Med frekvens omformaren kan man uppnå en hög verkningsgrad och ett brett reglerings område av luftflöde och tryck. För att uppnå den bästa verkningsgraden kombinerad med låga drifts- och underhållskostnader finns tre olika fläktstorlekar för en aggregat storlek. Fläktarna kan förses med flödesmätdon för att under lätta luftflödets justering vid luftbehandlings anläggningens idrifttagning och för att uppnå den behovsanpassade luftbehandlingen på ett energi ekonomiskt sätt. Ljuddämpare Det finns ett brett sortiment av ljuddämpare. Utom den direkta ljuddämparen i olika längder kan vi leverera även effektiva dämpare av vinkeltyp försedda med lameller eller med ljuddämpande innerbeläggning. Lamellerna tillvärkas av beläggningsmaterial som tål våtrensning eller torrensning. Lamellerna kan dra ut genom serviceluckan för rengöring. Befuktning För befuktning används evaporativ fuktare med cirkulations- eller engångsvatten. Fuktarens befuktnings grad kan väljas till 65, 85 eller 95 %. För reglering kan man välja On/Off-reglering, stegreglering eller daggpunkt reglering. Utom evaporativ fuktare står även en plats för ångfuktare till förfogande i höljet. Då kan kunden ansluta ångledningar för befuktning. Väljbar funktion Future-luftbehandlingsaggregatet har marknadens bredaste sortiment vad gäller de olika funktionerna och storlekarna. Som ytterligare komplettering ingår en väljbar funktion. Den består av värmeisolerade höljen i olika längder för installation av delar eller komponenter som den kundanpassade luftbehandlingen, regleringen och övervakningen förutsätter. Komponenterna kan anpassas till uppgifter som påverkar luftbehandlingens dimensionering och luftens tillstånd. Ytterligare finns det gott om tillbehör. 7

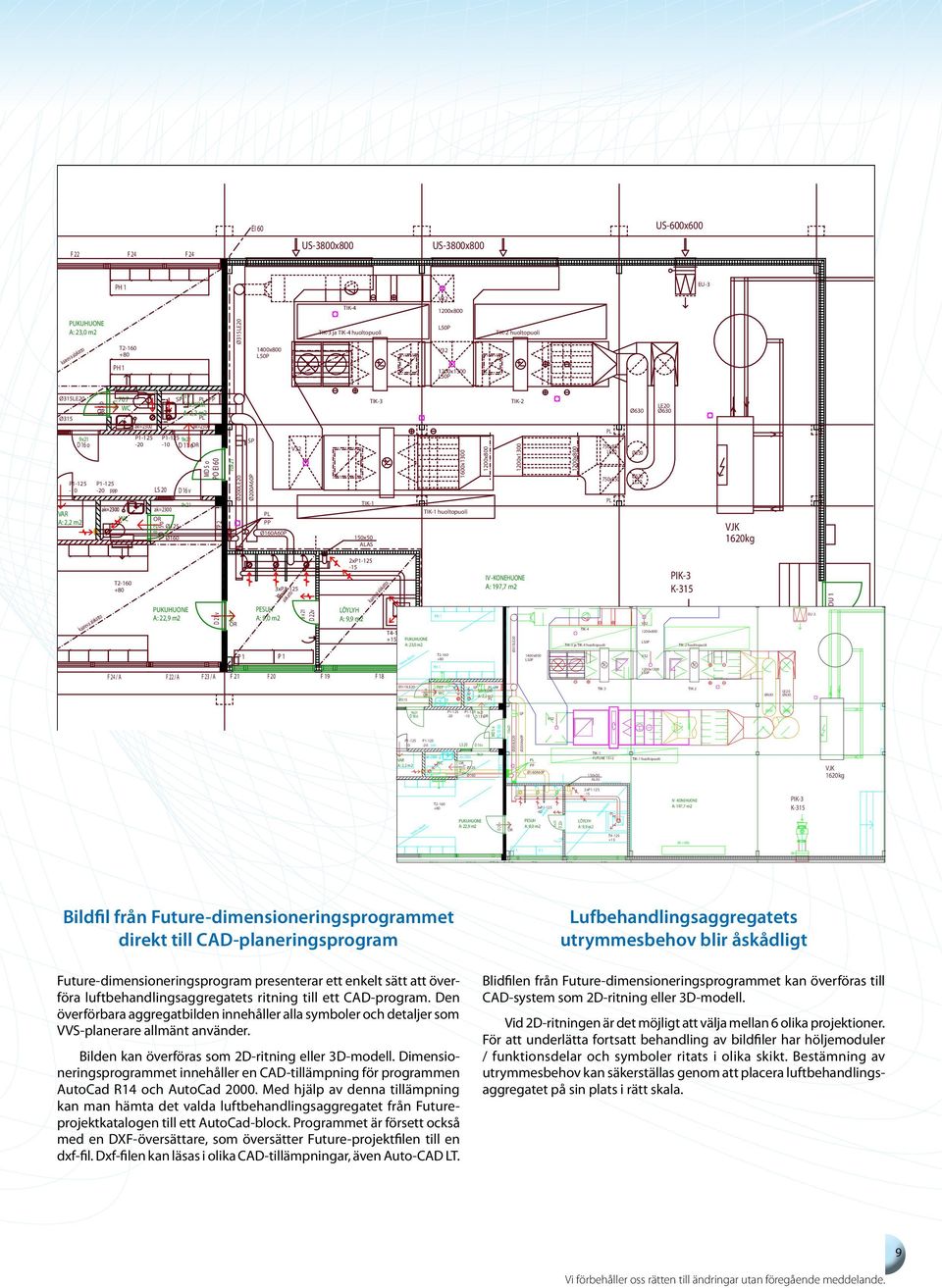

8 CAD-anslutningen av Future-dimensioneringsprogrammet påskyndar planeringen Styrning av projekt som helhet med hjälp av dimensioneringsprogrammet Med hjälp av dimensionerings program kan man i varje enskilt projektskede styra dimensionering, dataöverföring och aggregatval ur den mest energiekonomiska synpunkten. Energiekonomi som röd tråd vid dimensionering Med hjälp av dimensioneringsprogrammet kan man välja den lämpligaste aggregatkombinationen bland marknadens bredaste produktsortiment med hänsyn till användnings ändamålet. Valet av det energiekonomiskt fördelaktigaste aggregatet underlättas i dimensionerings programmet, då man kan jämföra aggregatstorlekarnas SFP-värden i ett tidigt skede av kalkylen. Rätta aggregat på rätta platser I programmet har man lagrat data av typiska aggregat. Dimensioneringens utgångsvärden, krav på utförande, komponenter och tillbehör kan man ändra alltefter regionala förhållanden. Dessa kan lagras i en projekt- eller kundbunden katalog för eventuell senare användning. Uppdaterad dokumentation De tekniska utskrifterna från dimensionerings programmet kan bifogas till projektdokumentationen utan omarbetning. Dimensionsritningar kan skrivas ut i en önskad skala för att underlätta planering av kanalutlopp och försnabba aggregatinstallationer. 8

9 EI 60 US-600x600 F 22 F 24 F 24 US-3800x800 US-3800x800 PH 1 EU-3 V32 TIK x800 PUKUHUONE A: 23,0 m2 kaareva alakatto T PH 1 Ø315LE x800 L50P TIK-3 ja TIK-4 huoltopuoli L50P V x1300 L50P TIK-2 huoltopuoli Ø315LE20 Ø315 9x21 D 16 o D 15 o OR 8x21 P1-125 P ppp VAR A: 2,2 m2 707 WC WC P LS 20 OR 8x21 D 15 o P x21-10 D 11 oor Ø125 Ø SP PL+PP SIIV.KOM A: 2,2 m2 PL D 16 v 9x21 MD 5 o PO EI 60 TP 2 10x21 Ø200LE20 SP Ø200A60P PL PP Ø160A60P V32 TIK-3 TIK-1 150x50 ALAS 1600x1300 TIK-1 huoltopuoli 1200x800 TIK x x800 PL 750x850 LE20 750x850 PL LE20 LE20 VJK 1620kg kaareva alakatto T PUKUHUONE A: 22,9 m2 F 24 / A F 22 / A F 23 / A D 21 v 9x21 OR F 21 P 1 PESUH A: 9,0 m2 F 20 3xP kaareva P 1 alakatto 8 x 21 D 22v F 19 2xP LÖYLYH A: 9,9 m2 kaareva alakatto F 18 IV -KONEHUONE EI 60 A: 197,7 m2 F 22 F 24 F 24 T PUKUHUONE A: 23,0 m2 kaareva alakatto Ø315LE20 Ø315 D 15 o OR T PH 1 8x21 PH WC EI SP PL+PP SIIV.KOM A: 2,2 m2 PL RK + VAK Ø315LE x800 L50P US-3800x800 TIK-4 TIK-3 ja TIK-4 huoltopuoli TIK-3 US-3800x800 V x800 L50P V x1300 L50P PIK-3 K-315 TIK-2 huoltopuoli TIK-2 US-600x600 US-600x600 LE20 EU-3 MDU 1 9x21 D 16 o P P x21-10 D 11 oor SP V32 P1-125 P ppp VAR A: 2,2 m2 WC LS 20 D 16 v 9x21 OR 8x21 D 15 o Ø125 Ø160 MD 5 o PO EI 60 TP 2 10x21 Ø200LE20 Ø200A60P PL PP Ø160A60P TIK-1 FUTURE x50 ALAS TIK-1 huoltopuoli VJK 1620kg kaareva alakatto T PUKUHUONE A: 22,9 m2 D 21 v 9x21 OR PESUH A: 9,0 m2 3xP kaareva alakatto 8 x 21 D 22v 2xP kaareva alakatto LÖYLYH A: 9,9 m2 T IV -KONEHUONE A: 197,7 m2 RK + VAK PIK-3 K-315 MDU 1 P 1 P 1 F 24 / A F 22 / A F 23 / A F 21 F 20 F 19 F 18 US-600x600 EI 60 Bildfil från Future-dimensioneringsprogrammet direkt till CAD-planeringsprogram Future-dimensioneringsprogram presenterar ett enkelt sätt att överföra luftbehandlingsaggregatets ritning till ett CAD-program. Den överförbara aggregatbilden innehåller alla symboler och detaljer som VVS-planerare allmänt använder. Bilden kan överföras som 2D-ritning eller 3D-modell. Dimensioneringsprogrammet innehåller en CAD-tillämpning för programmen AutoCad R14 och AutoCad Med hjälp av denna tillämpning kan man hämta det valda luftbehandlingsaggregatet från Futureprojektkatalogen till ett AutoCad-block. Programmet är försett också med en DXF-översättare, som översätter Future-projektfilen till en dxf-fil. Dxf-filen kan läsas i olika CAD-tillämpningar, även Auto-CAD LT. Lufbehandlingsaggregatets utrymmesbehov blir åskådligt Blidfilen från Future-dimensioneringsprogrammet kan överföras till CAD-system som 2D-ritning eller 3D-modell. Vid 2D-ritningen är det möjligt att välja mellan 6 olika projektioner. För att underlätta fortsatt behandling av bildfiler har höljemoduler / funktionsdelar och symboler ritats i olika skikt. Bestämning av utrymmes behov kan säkerställas genom att placera luftbehandlingsaggregatet på sin plats i rätt skala. 9

10 Standardkombinationernas huvudmått och vikter Längd (mm) Vikt (kg) 10 Storlek B (mm) H (mm) Kombination 2 Kombination 3 Kombination 16 Kombination

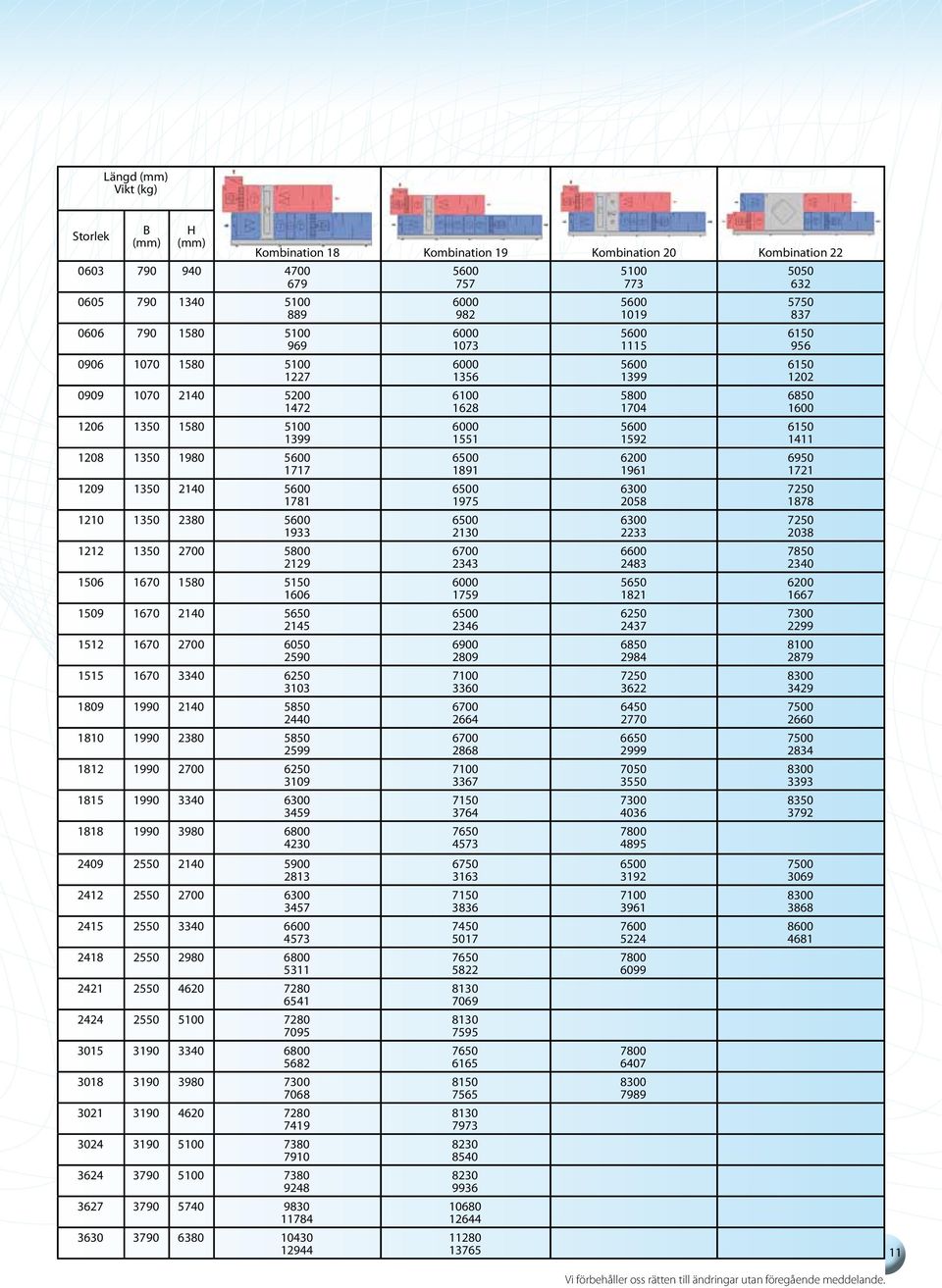

11 Längd (mm) Vikt (kg) Storlek B (mm) H (mm) Kombination 18 Kombination 19 Kombination 20 Kombination

12 Koja-bolagen proffs på luft oach ventilation Koja Bolagen är ett mångsidigt och nyskapande företag som erbjuder sina kunder högkvalitativa produkter och tjänster inom luftbehandling och ventilation sedan år Koja Oy Pålitliga och individuella lösningar inom luftbehandling Koja Oy producerar luftbehandlingsaggregat och processfläktar för bygg och industri. Våra produkter präglas av hög kvalitet och låga livscykelkostnader. De luftbehandlingsaggregat som Koja designar och tillverkar producerar ren inomhusluft energieffektivt och bidrar till en hälsosam och trivsam inomhusmiljö. Kojas pålitliga ECOFAN -processfläktar är en viktig del av industriprocesserna i otaliga anläggningar runt om i världen. Koja Marine designar och levererar kompletta ventilationssystem för fartyg. Aggregatleveranserna innefattar el- och automatikinstallationer. Tjänsterna innefattar också driftsättning, utbildning samt service- och reservdelstjänst. Tammerfors Jalasjärvi 12 KOJA OY Box 351 Lentokentänkatu 7 FI TAMMERFORS Gamla Nurmijärvivägen 62 FI VANDA Tel Tel Fax Fax /2012
