KANALSYSTEM HITAC System HITAC-D ger tystare och energisnålare system

Transkript

1 9

2 TÄTHETSKLASS - D KANALSYSTEM HITAC System HITAC-D ger tystare och energisnålare system Ökade krav (senast tryckklass D) innebär att de system som för närvarande finns på marknaden och som inte förändrats i någon större omfattning på 20 år måste förändras. SYSTEM HITAC-D tätar i tre steg Bäst i Test HITAC-D är troligen marknadens tätaste skarvsystem inom allmänventialation. HITAC-D ligger 50% under tillåten läckfaktor för täthetsklass D 1. Den minsta läppen centrerar detaljen och håller samma mått som rörets invändiga diameter. 2. Läppen i mitten fyller effektivt ut skillnader som uppstår när t ex rören sickas eller där skarvning sker med muff och plåten är dubbel i svetsskarvarna. 3. Den största läppen tätar mycket effektivt vid stora över- och undertryck. Förbättringen märks speciellt vid stora övertryck. De förbättrade egenskaperna innebär att risken för läckage minskar betydligt, då packningen kan ta upp större toleranser mellan rör och rördel. För att underlätta montering och efterjustering är gummit behandlat med ett speciellt glidmedel istället för talk.

3 Sid nr Cirkulära kanaler HR 4 Skarvrör 5 Inloppsrör, Stos 6 Skarvrör, Inloppsrör 7 Böjar pressade 8 Böjar byggda 9-10 Böjar korta 11 Ställbar Böj 12 Grenrör Korsrör Ändlock 18 Renslock, Rensvinklar 19 Renslock 20 HRUK 21 Sadelstycken Reduktioner Spjäll Spjäll 34 Irisspjäll 35 Ljuddämpare EI Ljuddämpare EI Ljuddämpare EI Rektangulära Ljuddämpare Böjda Ljuddämpare Luftflödesmätare 67 Takhuvar 68 Dysor, Trådnätsgaller 69 Inspektionslucka Ingjutningsdetaljer 73-74

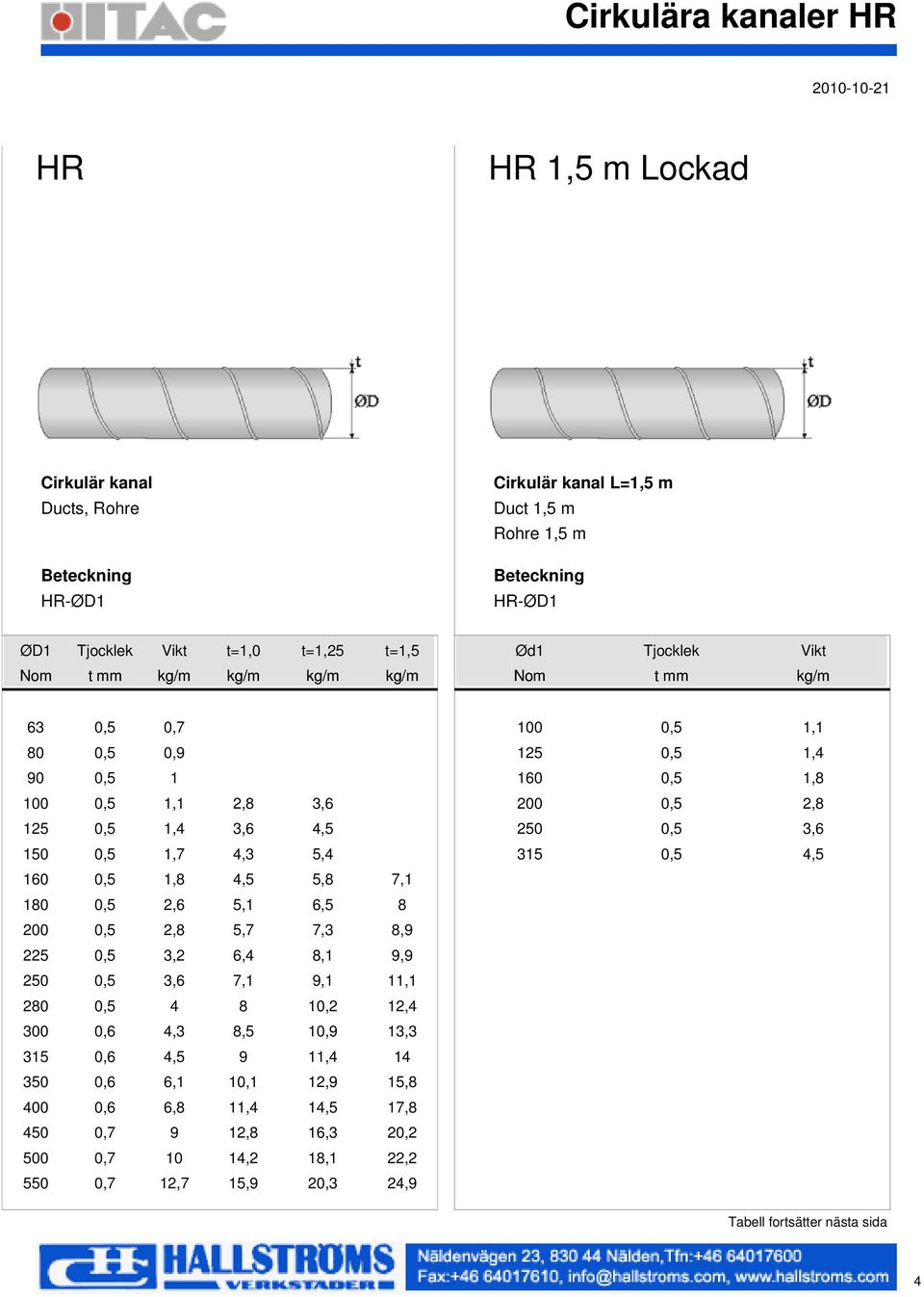

4 Cirkulära kanaler HR HR HR 1,5 m Lockad Cirkulär kanal Ducts, Rohre HR-ØD1 Cirkulär kanal L=1,5 m Duct 1,5 m Rohre 1,5 m HR-ØD1 ØD1 Tjocklek Vikt t=1,0 t=1,25 t=1,5 t mm kg/m kg/m kg/m kg/m Ød1 Tjocklek Vikt t mm kg/m 63 0,5 0,7 80 0,5 0,9 90 0, ,5 1,1 2,8 3, ,5 1,4 3,6 4, ,5 1,7 4,3 5, ,5 1,8 4,5 5,8 7, ,5 2,6 5,1 6, ,5 2,8 5,7 7,3 8, ,5 3,2 6,4 8,1 9, ,5 3,6 7,1 9,1 11, , ,2 12, ,6 4,3 8,5 10,9 13, ,6 4,5 9 11, ,6 6,1 10,1 12,9 15, ,6 6,8 11,4 14,5 17, ,7 9 12,8 16,3 20, , ,2 18,1 22, ,7 12,7 15,9 20,3 24, ,5 1, ,5 1, ,5 1, ,5 2, ,5 3, ,5 4,5 Tabell fortsätter nästa sida 4

5 Cirkulära kanaler HR HR HR 1,5 m Lockad Cirkulär kanal Ducts, Rohre HR-ØD1 Fortsättning tabell ØD1 Tjocklek Vikt t=1,0 t=1,25 t=1,5 t mm kg/m kg/m kg/m kg/m Cirkulär kanal L=1,5 m Duct 1,5 m Rohre 1,5 m HR-ØD1 Ød1 Tjocklek Vikt t mm kg/m 600 0,7 13,7 17,1 21,8 26, ,8 14,3 17,9 22, ,8 16,2 20,2 25,8 31, ,8 18,2 22, , , ,6 32, ,9 25,6 28,4 36,3 44, ,9 28,7 31,8 40,7 49, , ,5 45,4 55, ,25 50,8 62, ,5 66, ,5 71, ,5 80,1 5

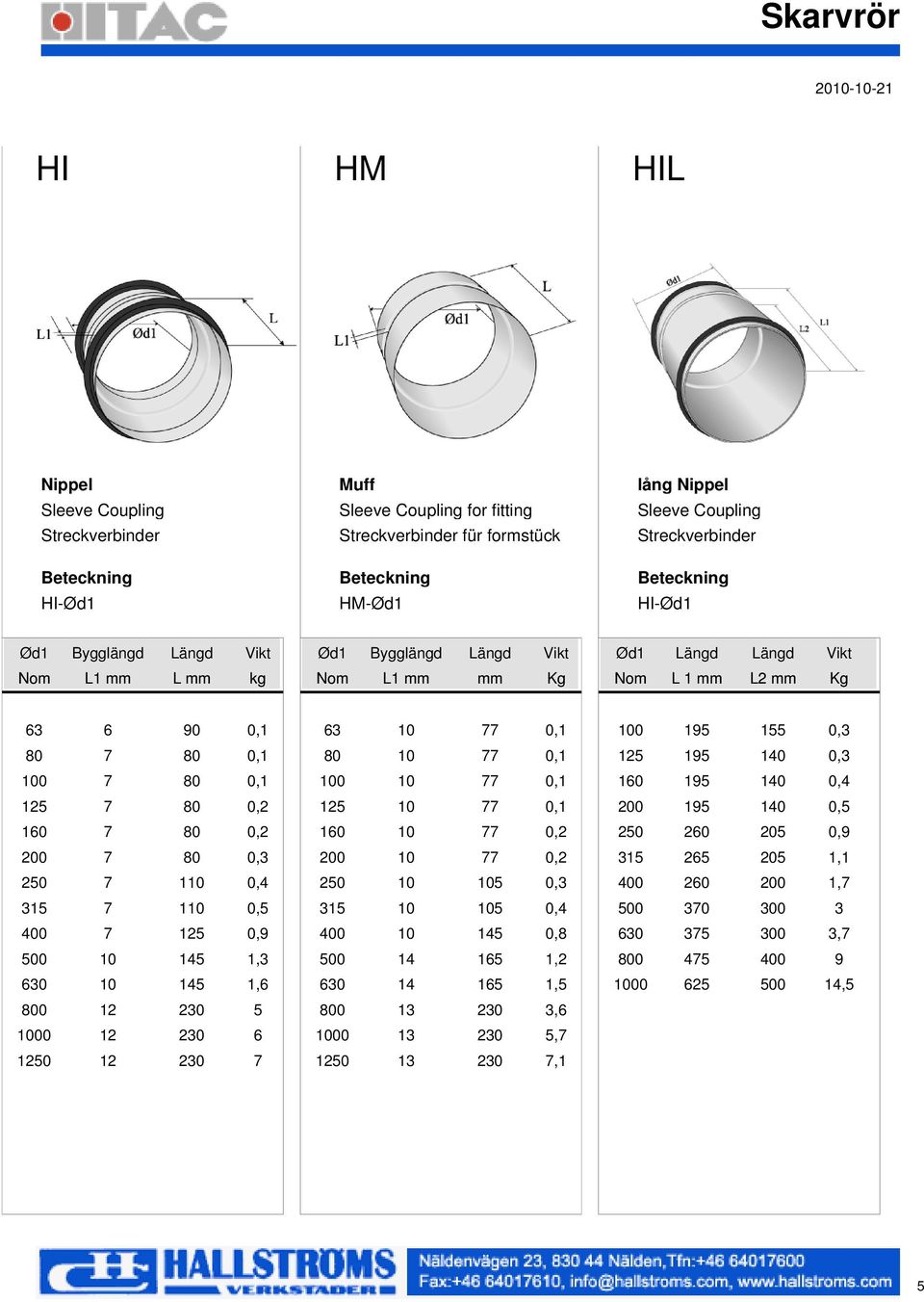

6 Skarvrör HI HM HIL Nippel Sleeve Coupling Streckverbinder HI-Ød1 Muff Sleeve Coupling for fitting Streckverbinder für formstück HM-Ød1 lång Nippel Sleeve Coupling Streckverbinder HI-Ød1 Ød1 Bygglängd Längd Vikt L1 mm L mm kg Ød1 Bygglängd Längd Vikt L1 mm mm Kg Ød1 Längd Längd Vikt L 1 mm L2 mm Kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5 5

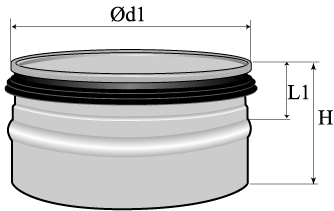

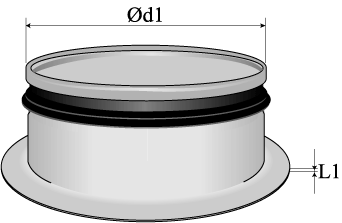

7 Inloppsrör, Stos HSKM HSG Stos med muffmått och Take-off. For fitting Stoss. Für formstück HSKM-Ød1 Stos med G-ring och Coupling Stoss HSG-Ød1 Ød1 Längd Vikt L1 mm Kg Ød1 Längd Höjd Vikt L1 H Kg , , , , , , , , , , , , , , , , , , , ,3 6

8 Skarvrör, Inloppsrör HILM HSN HSK lång Muff Sleeve Coupling for fitting Streckverbinder für formstück HILM-ØD1 Inloppsrör med radie Take-off Stoss HSN-Ød1 Stos med nitkant Take-off Stoss HSK-Ød1 ØD1 Längd Längd Längd Vikt L1 mm L2 mm L mm Kg Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg , , , , , , , , , , , , , , , , , , , , , , , , ,

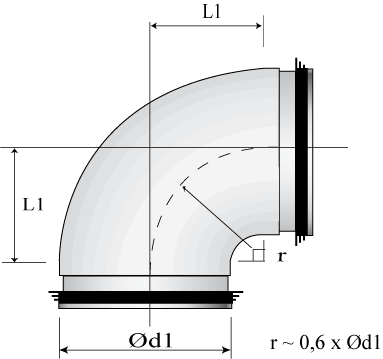

9 Böjar pressade HV HV HV Böj 90, pressad. Bend Bogen HV-Ød1-90 Böj 45, pressad. Bend Bogen HV-Ød1-45 Böj 30, pressad. Bend Bogen HV-Ød1-30 Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg , , , , , , , , , , , , , , , , , , , , , , ,1 8

10 Böjar byggda HV HV HV Böj 90, byggd. Bend Bogen HV-Ød1-90 Böj 45, byggd. Bend Bogen HV-Ød1-45 Böj 30, byggd. Bend Bogen HV-Ød1-30 Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg , , , , , , , , , , , , , , ,

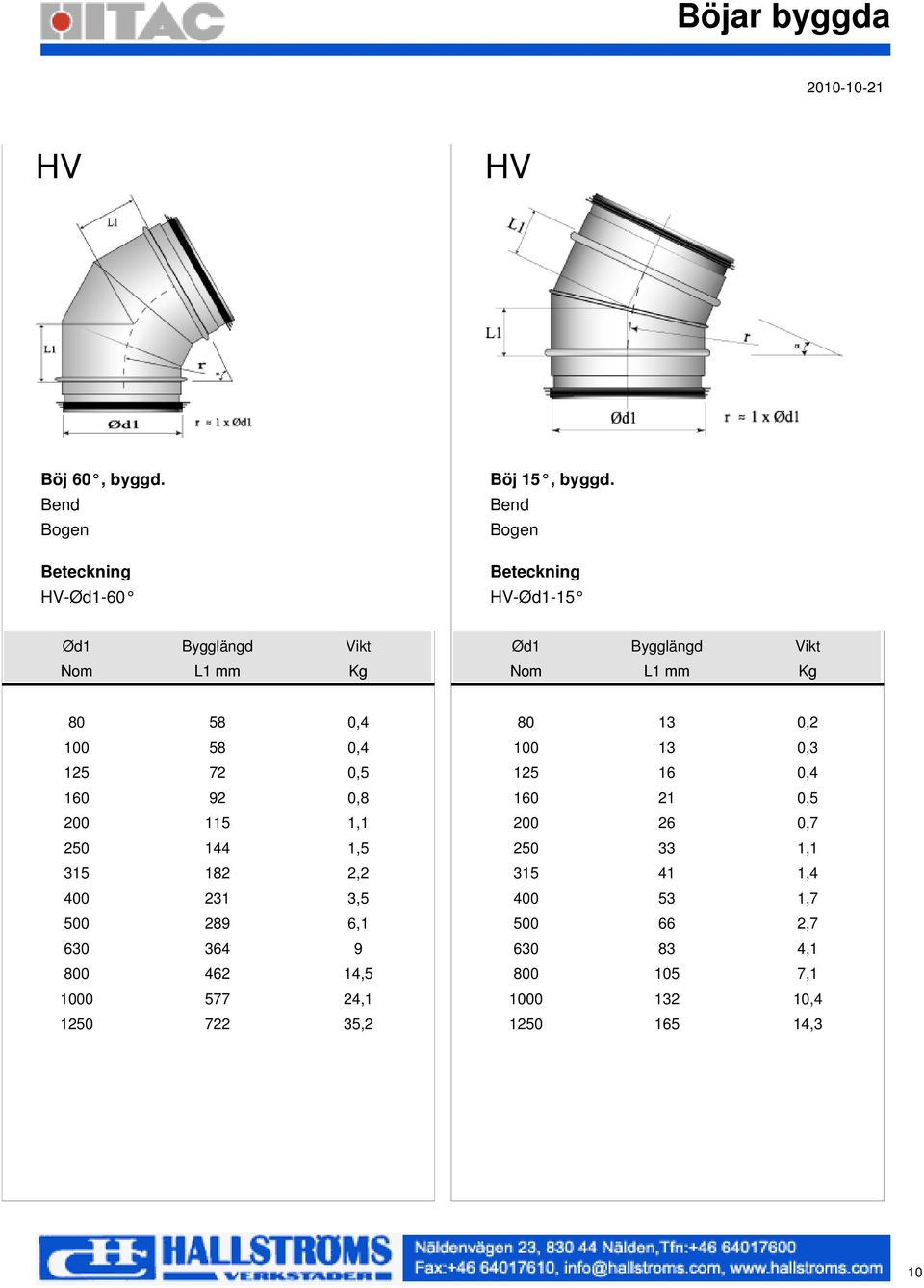

11 Böjar byggda HV HV Böj 60, byggd. Bend Bogen HV-Ød1-60 Böj 15, byggd. Bend Bogen HV-Ød1-15 Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg , , , , , , , , , , , , , , , , , , , , , , , , ,3 10

12 Böjar korta HIBK HIBKM Kortböj Bend, short Bogen, kurz HIBK-Ød1 Kortböj. Muff - Nippel Bend short. For duct - fitting Bogen kurz. Für Rohr - HIBKM-Ød1 Ød1 Byggmått Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg , , , , , , , , , , , , , ,4 11

13 Ställbar Böj HVS Ställbar böj, 0-30 Bend, adjustable 0-30 Bogen, veränderlich 0-30 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Vrids till önskad vinkel, låses därefter genom att skruva in skruvarna på spännbandet. HVS-Ød1 Godkänd i täthetsklass C. Typgodkännande nr 1666/78 Ød1 Vikt KG 100 0, , , , , , ,1 12

14 Grenrör HTK Grenrör Tee T-Stück HTK-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Ød1 Bygglängd Bygglängd Vikt Ød1 Bygglängd Bygglängd Vikt Ød1 Bygglängd Bygglängd Vikt L1 mm L2 mm kg L1 mm L2 mm kg L1 mm L2 mm kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,8 Tabell fortsätter nästa sida 13

15 Grenrör HTK Grenrör Tee T-Stück HTK-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Fortsättning tabell Ød1 Bygglängd Bygglängd Vikt Ød1 Bygglängd Bygglängd Vikt Ød1 Bygglängd Bygglängd Vikt L1 mm L2 mm kg L1 mm L2 mm kg L1 mm L2 mm kg , , , , , , , , , , , , , , , , , , ,2 14

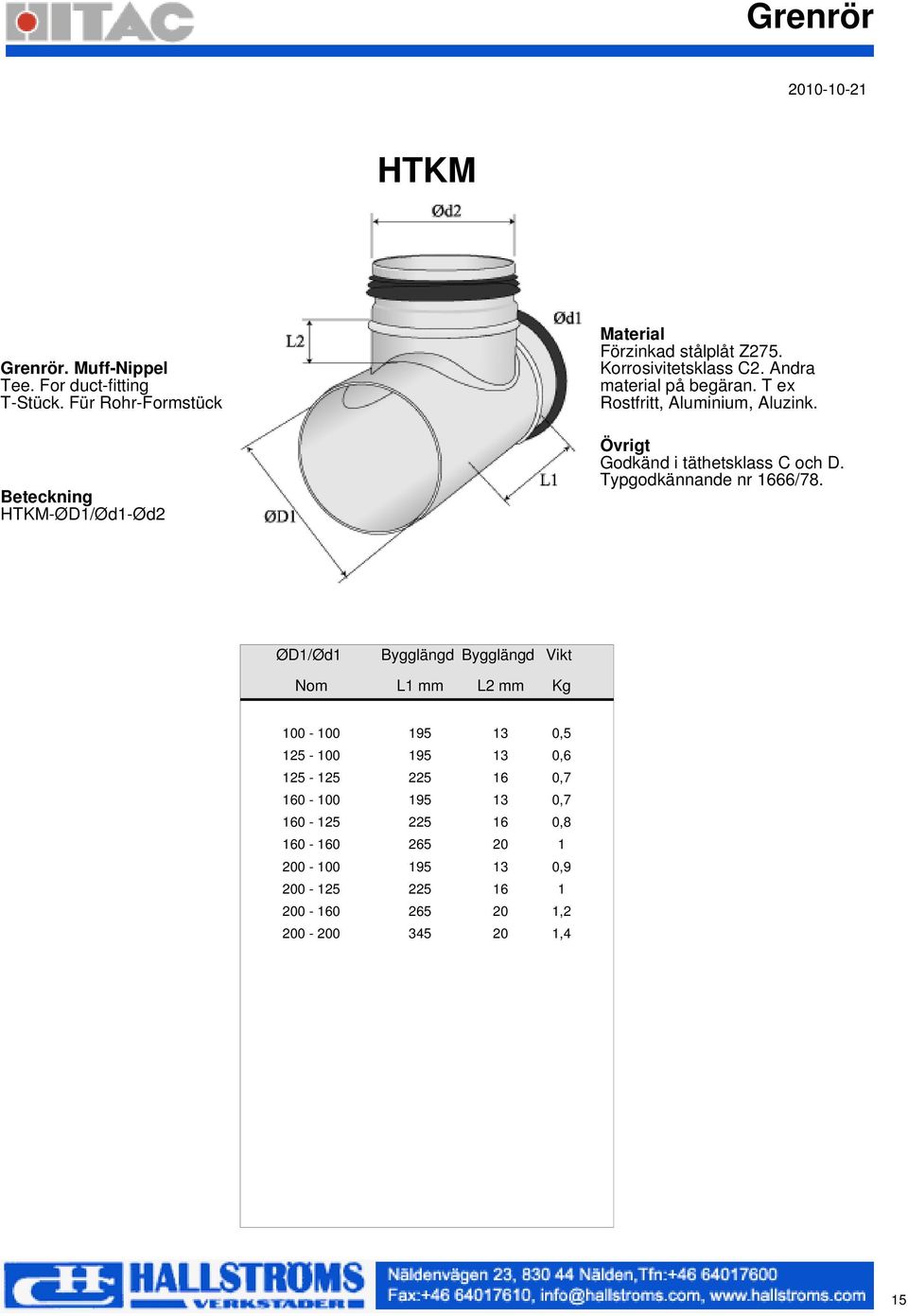

16 Grenrör HTKM Grenrör. Muff-Nippel Tee. For duct-fitting T-Stück. Für Rohr-Formstück HTKM-ØD1/Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex ØD1/Ød1 Bygglängd Bygglängd Vikt L1 mm L2 mm Kg , , , , , , , ,4 15

17 Korsrör HXK Korsrör Cross Creuzstück HXK-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Typgodkännande 1666/78. Ød1 L1 L2 Vikt mm mm kg Ød1 L1 L2 Vikt mm mm kg Ød1 L1 L2 Vikt mm mm kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 Tabell fortsätter nästa sida 16

18 Korsrör HXK Korsrör Cross Creuzstück HXK-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Typgodkännande 1666/78. Fortsättning tabell Ød1 L1 L2 Vikt mm mm kg Ød1 L1 L2 Vikt mm mm kg Ød1 L1 L2 Vikt mm mm kg , , , , , , , , , , , , , , , , , , , ,3 17

19 Ändlock HÄL HÄLM HÄLH Botten med nippelmått End cap for duct Enddeckel für rohre HÄL-Ød1 Botten för detalj End cap for fitting Enddecke für formstück HÄLM-Ød1 Botten med handtag End cap for fitting with handle Enddeckel für formstück mit HÄLH-Ød1 Ød1 Bygglängd Vikt L1mm kg Ød1 Höjd Vikt H kg Ød1 Bygglängd Höjd Vikt L1 mm H mm kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 18

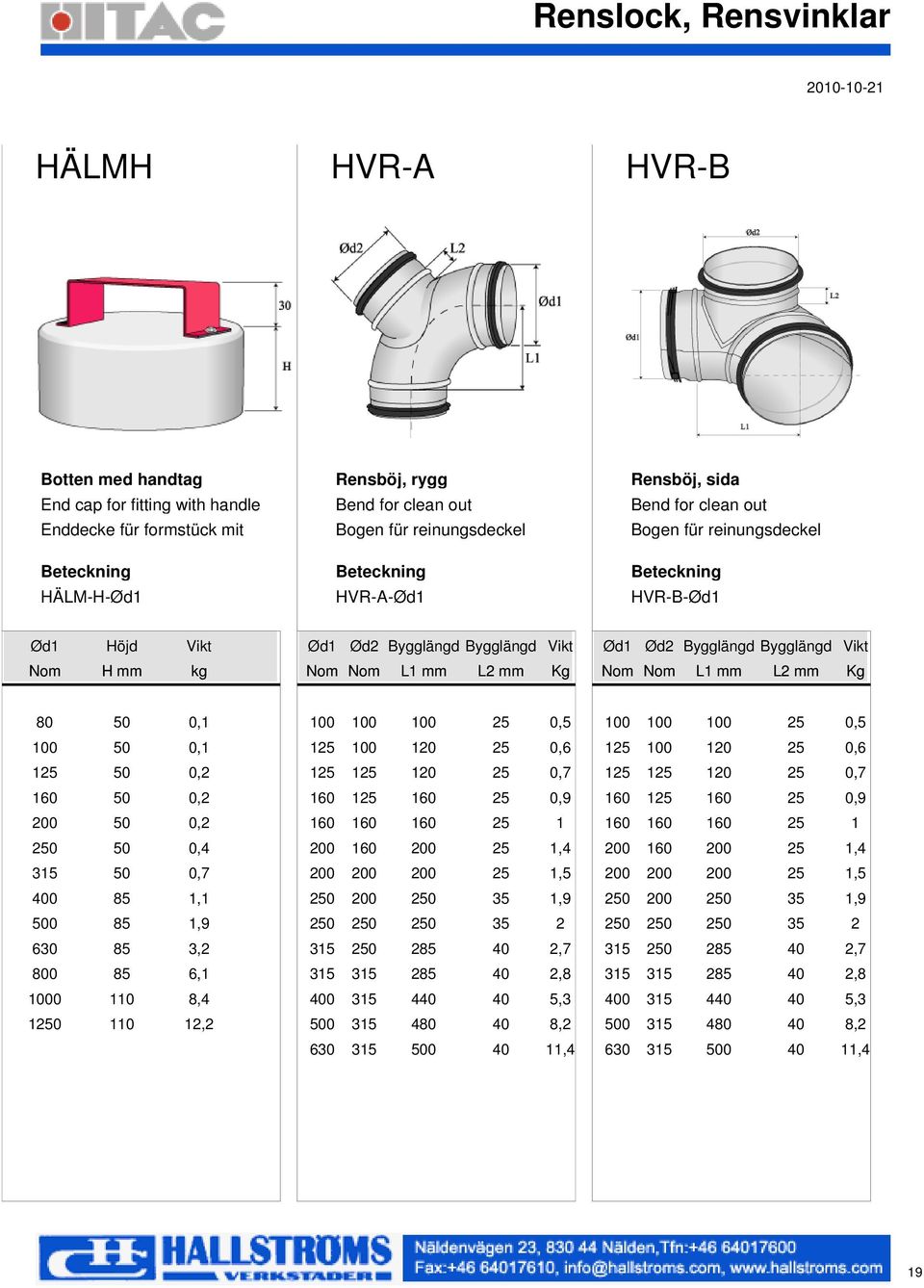

20 Renslock, Rensvinklar HÄLMH HVR-A HVR-B Botten med handtag End cap for fitting with handle Enddecke für formstück mit HÄLM-H-Ød1 Rensböj, rygg Bend for clean out Bogen für reinungsdeckel HVR-A-Ød1 Rensböj, sida Bend for clean out Bogen für reinungsdeckel HVR-B-Ød1 Ød1 Höjd Vikt H mm kg Ød1 Ød2 Bygglängd Bygglängd Vikt L1 mm L2 mm Kg Ød1 Ød2 Bygglängd Bygglängd Vikt L1 mm L2 mm Kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 19

21 Renslock HRL-1 EI15 HRL-2 EI30 HRL-3 EI60 Renslock Clean out Reinungsdeckel HRL-Ød1-EI15 Renslock Clean out Reinungsdeckel HRL-Ød1-EI30 Renslock Clean out Reinungsdeckel HRL-Ød1-EI60 Ød1 Höjd Vikt H mm kg Ød1 Höjd Vikt H mm kg Ød1 Höjd Vikt H mm kg , , , , , , , , , , , , , , , , , , , ,6 20

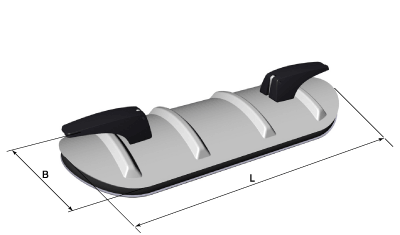

22 HRUK HRUK Renslucka för rör, oisolerad Clean out for duct Reinungsdeckel für rohre Renslucka avsedd för montage på kanal typ HR. HRUK-Ød1 Ød1 Längd Bredd Vikt L mm B mm Kg Förzinkad stålplåt Z275. Korrosivitetsklass C2. På begäran kan luckan levereras i Rostfritt. Typgodkänd i täthetsklass C. Typgodkännande nr 1718/ , , , , , , , ,4 21

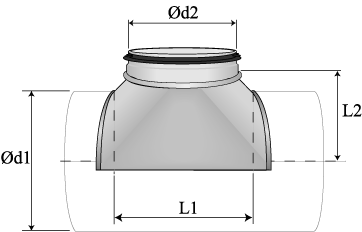

23 Sadelstycken HPS Sadelstycke Collar Saddle Sattelstück Sadelstycke passande för montage på kanal typ HR. HPS-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Ød1 Bygglängd Bygglängd Vikt Ød1 Bygglängd Bygglängd Vikt Ød1 Bygglängd Bygglängd Vikt L1 mm L2 mm Kg L1 mm L2 mm Kg L1 mm L2 mm Kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,7 Tabell fortsätter nästa sida 22

24 Sadelstycken HPS Sadelstycke Collar Saddle Sattelstück Sadelstycke passande för montage på kanal typ HR. HPS-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Fortsättning tabell Ød1 Bygglängd Bygglängd Vikt Ød1 Bygglängd Bygglängd Vikt Ød1 Bygglängd Bygglängd Vikt L1 mm L2 mm Kg L1 mm L2 mm Kg L1 mm L2 mm Kg , , , , , , , , , , , , , , , , , , , , ,5 23

25 Sadelstycken HPSR Sadelstycke. Byggd med lång radie Collar Saddle. Long Sattelstück. Lang HPSR-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Typgodkännande 1666/78. Ød1 Bygglängd Bygglängd Vikt Ød1 Bygglängd Bygglängd Vikt L1 mm L2 mm Kg L1 mm L2 mm Kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,9 24

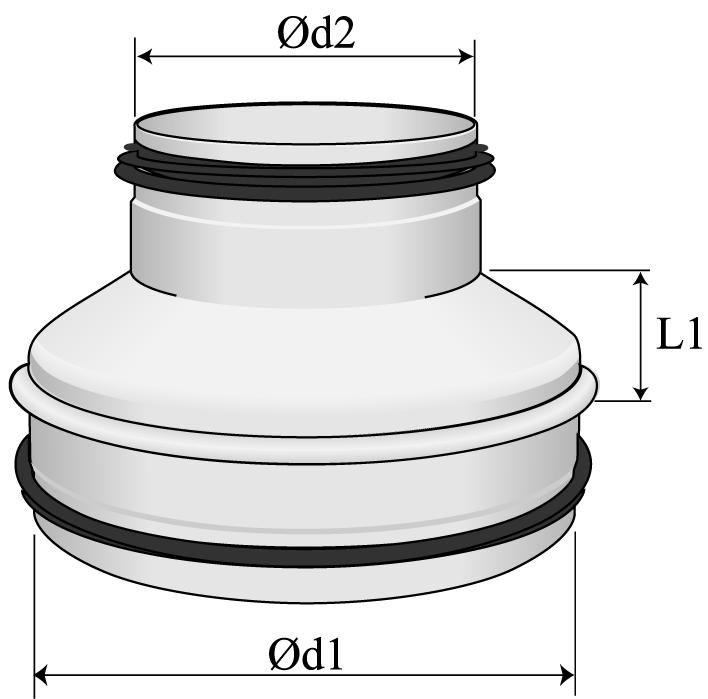

26 Reduktioner HFC Centrisk reduktion Reducer, Centric Reduzierung, Zentrisch HFC-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Typgodkännande 1666/78. Ød1 L1 Vikt mm kg Ød1 L1 Vikt mm kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 25

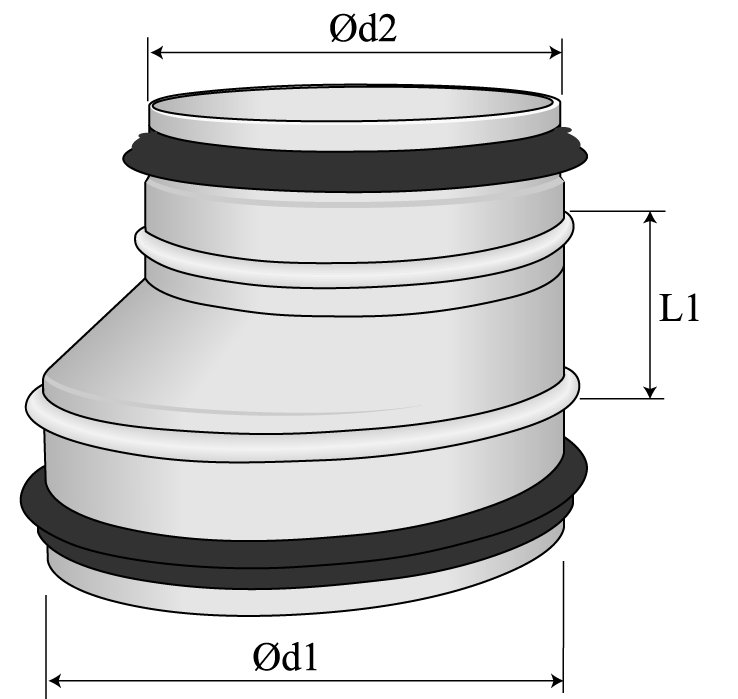

27 Reduktioner HFE Excentrisk kort reduktion Reducer, short Reduzierung, kurz HFE-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Ød1 L1 Vikt mm kg Ød1 L1 Vikt mm kg , , , , , , , , , , , , , , , , , , , , , ,6 26

28 Reduktioner HFB Excentrisk byggd reduktion Reducer, long assembled Reduzierung, lang hergestellt HFB-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Ød1 L1 Vikt mm kg Ød1 L1 Vikt mm kg Ød1 L1 Vikt mm kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 27

29 Reduktioner HFCM Centrisk reduktion. Muff - Nippel Reducer. For duct - fitting Reduzierung. Für Rohr - Formstück HFCM-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Ød1 L1 Vikt mm kg Ød1 L1 Vikt mm kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 28

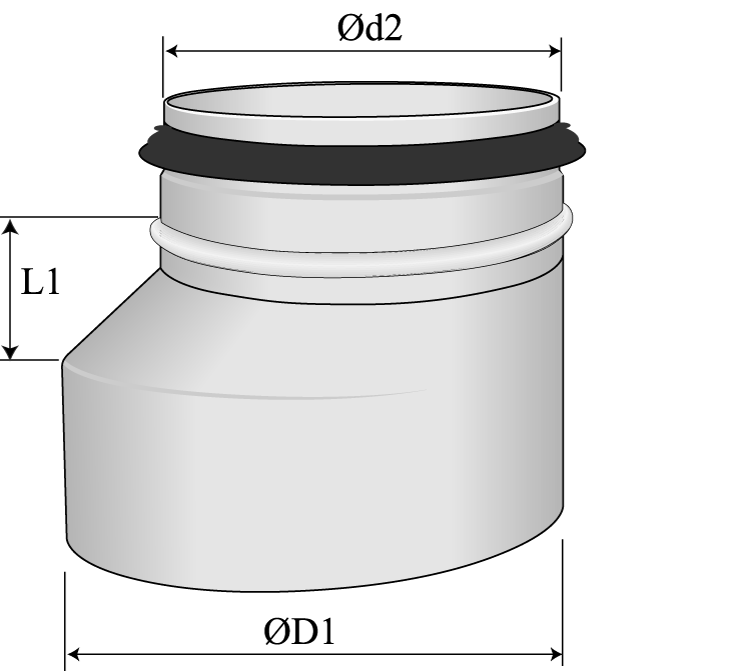

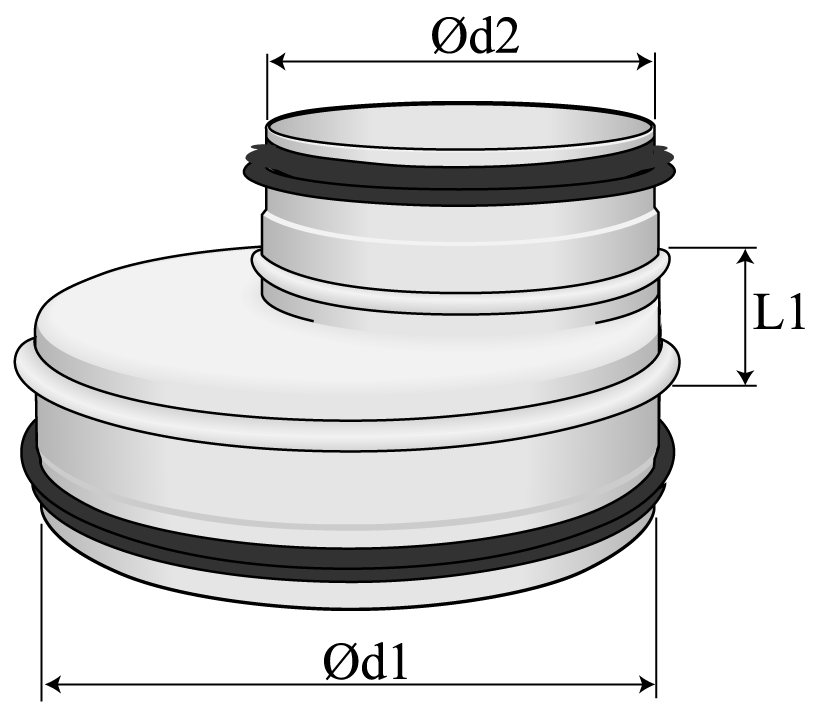

30 Reduktioner HFEM Excentrisk kort reduktion. Muff - Nippel Reducer short. For duct - fitting Reduzierung kurz. Für Rohr - Formstück HFEM-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Ød1 L1 Vikt mm kg Ød1 L1 Vikt mm kg , , , , , , , , , , , , , , , , , , , , , ,6 29

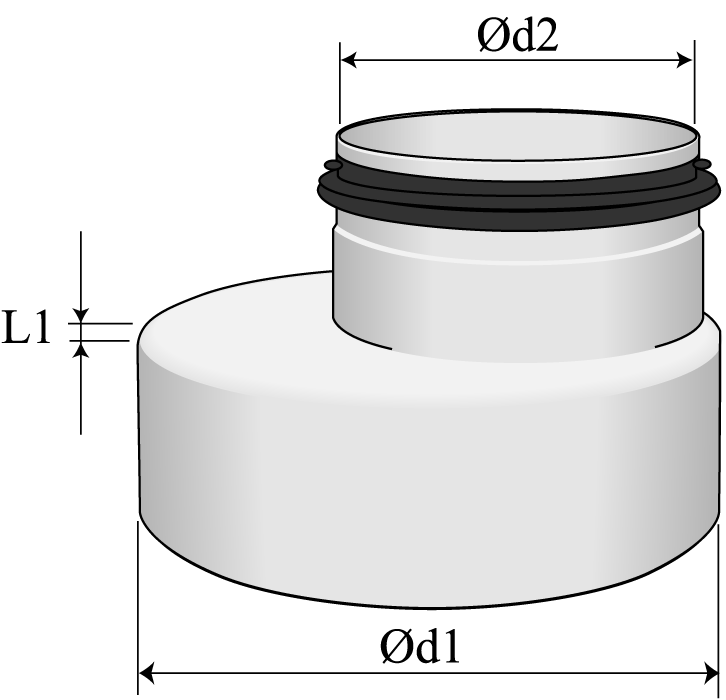

31 Reduktioner HFBM Excentrisk byggd reduktion. Muff - Nippel Reducer, long. For duct - fitting Reduzierung, lang. Für Rohr - Formstück HFBM-Ød1-Ød2 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Ød1 L1 Vikt mm kg Ød1 L1 Vikt mm kg Ød1 L1 Vikt mm kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 30

32 Spjäll HIS HISC HIS-E* Spjäll klass 1 Damper class 1 Klappenblatt klasse 1 HIS-Ød1 Spjäll klass 4 Damper class 3 / 4 Klappenblatt klasse 4 HIS C-Ød1 Spjäll klass 1 med Belimo LM Damper class 1 with Belimo LM Klappenblatt klasse 1 mit Belimo HIS-E-Ød1 Ød1 Bygglängd Vikt L1 mm kg Ød1 Bygglängd Vikt L1 mm kg Ød1 Bygglängd Vikt L1 mm Kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 31

33 Spjäll HIS-E* HISC-E* HISC-E* Spjäll klass 1 med Belimo SM Damper class 1 with Belimo SM Klappenblatt klasse 1 mit Belimo HIS-E-Ød1 Spjäll klass 4 med Belimo LM Damper class 4 with Belimo LM Klappenblatt klasse 4 mit Belimo HISC-E-ØD1 Spjäll klass 4 med Belimo SM Damper class 4 with Belimo SM Klappenblatt klasse 4 mit Belimo HISC-E-Ød1 Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg , , , , , , , , , , , , ,7 32

34 Spjäll HIS-EAF HISC-EAF Spjäll kl. 1, Belimo AF 230 med Damper class 1 Belimo AF 230 Klappenblatt klasse 1 Belimo AF HIS-EAF Spjäll kl. 4, Belimo AF 230 med Damper class 4 Belimo AF 230 Klappenblatt klasse 4 Belimo AF HISC-EAF-ØD1 Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg , , , , , , , , , , , , , , , , , , ,6 33

35 Spjäll HRSK HRS Rensspjäll Removeable damper Drosselklappe mit HRSK-Ød1 Rensspjäll Removeable damper. Insulated Drosselklappe mit HRS-Ød1 Ød1 Längd Vikt L mm kg ØD1 Höjd Höjd Höjd Vikt H1 mm H2 mm H3 mm Kg , , , , , , , , , , , , , , ,9 34

36 Irisspjäll HRSI Irisspjäll Iris damper Iris Blende Irisspjäll avsett för reglering och mätning av luftflöden. Rensbar. HRSI-Ød1 Förzinkad stålplåt Z275. Korrosivitetsklass C2. Typgodkännande 1666/78. Ød1 Ytterdiameter Total längd Bygglängd Vikt Ødy mm L mm L1 mm kg , , , , , ,4 35

37 Ljuddämpare EI15 HRF EI15 Ljuddämpare L = 300 Sound Absorber Schalldämpfer HRF-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI15 och E60. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , ,7 36

38 Ljuddämpare EI15 HRF EI15 Ljuddämpare L = 600 Sound Absorber Schalldämpfer HRF-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI15 och E60. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , ,

39 Ljuddämpare EI15 HRF EI15 Ljuddämpare L = 900 Sound Absorber Schalldämpfer HRF-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI15 och E60. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , , ,2 38

40 Ljuddämpare EI15 HRF EI15 Ljuddämpare L = 1200 Sound Absorber Schalldämpfer HRF-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI15 och E60. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , ,3 39

41 Ljuddämpare EI15 HRFB EI15 Ljuddämpare m Baffel. L = 900 Sound Absorber Schalldämpfer HRFB-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI15 och E60. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg ,5 40

42 Ljuddämpare EI15 HRFB EI15 Ljuddämpare med baffel. L = 1200 Sound Absorber Schalldämpfer HRFB-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Rostfritt, Aluminium, Aluzink Godkänd i brandklass EI15 och E60. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg ,7 41

43 Ljuddämpare EI30 HTF EI30 Ljuddämpare. L = 300 Sound Absorber Schalldämpfer HTF-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , ,9 42

44 Ljuddämpare EI30 HTF EI30 Ljuddämpare. L = 600 Sound Absorber Schalldämpfer HTF-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , , ,6 43

45 Ljuddämpare EI30 HTF EI30 Ljuddämpare. L = 900 Sound Absorber Schalldämpfer HTF-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Rensbar. Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , , , ,9 44

46 Ljuddämpare EI30 HTF EI30 Ljuddämpare. L = 1200 Sound Absorber Schalldämpfer HTF-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , , , , , ,2 45

47 Ljuddämpare EI30 HTFB EI30 Ljuddämpare med baffel. L = 900 Sound Absorber Schalldämpfer HTFB-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , ,1 46

48 Ljuddämpare EI30 HTFB EI30 Ljuddämpare med baffel. L = 1200 Sound Absorber Schalldämpfer HTFB-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , ,6 47

49 Ljuddämpare EI30 HLF-1 EI30 Ljuddämpare. L = 300 Sound Absorber Schalldämpfer HLF-1-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , ,2 48

50 Ljuddämpare EI30 HLF-1 EI30 Ljuddämpare. L = 600 Sound Absorber Schalldämpfer HLF-1-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , ,5 50

51 Ljuddämpare EI30 HLF-1 EI30 Ljuddämpare. L = 900 Sound Absorber Schalldämpfer HLF-1-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , ,9 51

52 Ljuddämpare EI30 HLF-1 EI30 Ljuddämpare. L = 1200 Sound Absorber Schalldämpfer HLF-1-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , ,2 52

53 Ljuddämpare EI30 HLFB-1 EI30 Ljuddämpare med baffel. L = 900 Sound Absorber Schalldämpfer HLFB-1-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg ,4 53

54 Ljuddämpare EI30 HLFB-1 EI30 Ljuddämpare med baffel. L = 1200 Sound Absorber Schalldämpfer HLFB-1-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 50 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg ,6 54

55 Ljuddämpare EI60 HLF-2 EI60 Ljuddämpare. L = 300 Sound Absorber Schalldämpfer HLF-2-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI60 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , ,5 55

56 Ljuddämpare EI60 HLF-2 EI60 Ljuddämpare. L = 600 Sound Absorber Schalldämpfer HLF-2-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI60 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , , , ,9 56

57 Ljuddämpare EI60 HLF-2 EI60 Ljuddämpare. L = 900 Sound Absorber Schalldämpfer HLF-2-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI60 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , , , , ,4 57

58 Ljuddämpare EI60 HLF-2 EI60 Ljuddämpare. L = 1200 Sound Absorber Schalldämpfer HLF-2-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI60 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , , , , , , ,6 58

59 Ljuddämpare EI60 HLFB-2 EI60 Ljuddämpare med baffel. L = 900 Sound Absorber Schalldämpfer HLF-2-Ød1-L1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI30 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , ,4 59

60 Ljuddämpare EI60 HLFB-2 EI60 Ljuddämpare med baffel. L = 1200 Sound Absorber Schalldämpfer HLFB-2-Ød1 Yttermantel av förzinkad stålplåt. Z275. Korrosivitetsklass C2. Isolering av 100 mm stenull. Godkänd miljöklassad skyddsväv. Andra material på begäran. T ex Godkänd i brandklass EI60 och E90. Skyddsavstånd för E-klass är 500 mm. Typgodkännande nr Ød1 L1 Ødy Dämpning i db för medelfrekvens Hz Vikt mm kg , , , , ,9 60

61 Rektangulära Ljuddämpare HMF Rektangulär ljuddämpare med rund anslutning. L=600 Sound Absorber Schalldämpfer Yttermantel av förzinkad stålplåt Z275. Korrosivitetsklass 2. Isolering av 50/100 mm stenull. Andra material på begäran. T ex HMF-Ød1-L1 Ød1 A B Dämpning i db för medelfrekvens Hz L1 Vikt mm mm mm kg , , , , , , ,9 61

62 Rektangulära Ljuddämpare HMF Rektangulär ljuddämpare med rund anslutning. L=1000 Sound Absorber Schalldämpfer Yttermantel av förzinkad stålplåt Z275. Korrosivitetsklass 2. Isolering av 50/100 mm stenull. Andra material på begäran. T ex HMF-Ød1-L1 Ød1 A B Dämpning i db för medelfrekvens Hz L1 Vikt mm mm mm Kg , , , , , , ,7 62

63 Rektangulära Ljuddämpare HML Rektangulär ljuddämpare med rund anslutning. L=600 Sound Absorber Schalldämpfer Yttermantel av förzinkad stålplåt Z275. Korrosivitetsklass 2. Isolering av 30/50 mm stenull. Andra material på begäran. T ex HML-Ød1-L1 Ød1 A B Dämpning i db för medelfrekvens Hz L1 Vikt mm mm mm Kg , , , , , , ,8 63

64 Rektangulära Ljuddämpare HML Rektangulär ljuddämpare med rund anslutning. L=1000 Sound Absorber Schalldämpfer Yttermantel av förzinkad stålplåt Z275. Korrosivitetsklass 2. Isolering av 30/50 mm stenull. Andra material på begäran. T ex HML-Ød1-L1 Ød1 A B Dämpning i db för medelfrekvens Hz L1 Vikt mm mm mm Kg , , , , , , , ,4 64

65 Böjda Ljuddämpare HRFV Böjd Ljuddämpare Sound Absorber Schalldämpfer I huvudsak för montering i trånga utrymmen där man ej får plats för en motsvarande rak ljuddämpare. Yttermantel av förzinkad stålplåt Z275. Korrosivitetsklass 2. Isolering av 50 mm stenull. Andra material på begäran. T ex HRFV-ØD1-L1 Ød1 Ødy L1 Dämpning i db för medelfrekvens Hz Vikt mm mm kg , , , , ,4 65

66 Böjda Ljuddämpare HTFV Böjd ljuddämpare Sound Absorber Schalldämpfer I huvudsak för montering i trånga utrymmen där man ej får plats för en motsvarande rak ljuddämpare. Yttermantel av förzinkad stålplåt Z275. Korrosivitetsklass 2. Isolering av 100 mm stenull. Andra material på begäran. T ex HTFV-Ød1-L1 Ød1 Ød1 L1 Dämpning i db för medelfrekvens Hz Vikt mm mm kg , , , , , , , ,4 66

67 Luftflödesmätare HMD HMDK Mätdon Testing device for Airflow Messgerät für Luftfluss HMD-Ød1 Mätdon, sadel Testing device for Airflow Messgerät für Luftfluss HMDK-Ød1 Ød1 Bygglängd H Vikt K-faktor L1 mm mm Kg Ød1 A B H Vikt K-faktor mm mm mm kg ,5 4, ,6 8, ,6 17, , ,8 48, ,1 75, ,4 111, ,3 4, ,3 8, ,3 17, , ,4 48, ,5 75, ,5 111, ,6 177, ,6 299,2 67

68 Takhuvar HTH HJH HJHR Takhatt Roof cowl Dachhaube HTH-Ød1 Takhuv Deflector hood Deflectorhaube HJH-Ød1 Takhuv Deflector hood Deflectorhaube HJHR-ØD1 Ød1 Ødy A B Vikt mm mm mm kg Ød1 Ødy H Vikt mm mm kg ØD1 Ød1 H Vikt mm mm kg , , , , , , , , , , , , , , , , , , , , , , ,

69 Dysor, Trådnätsgaller HTM HNG HNGM Dysa Air jet collar Düse HTM-Ød1 Trådnätsgaller HNG-Ød1 Trådnätsgaller för detalj HNGM-Ød1 Ød Flöde Tryckfall ØD H Vikt Ød1 Bygglängd Ød1 Bygglängd No m3/h Pa mm mm g L1 mm mm

70 Inspektionslucka HRIL Inspektionslucka Inspection hatch HRIL AxB Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Inspektionslucka för rektangulära kanaler. Oisolerad. Låsning med ratt och vridlås. Längd A B C D H mm mm mm mm mm

71 Inspektionslucka HRIL-50 Inspektionslucka isolerad 50 mm Inspection hatch. Insulated 50 mm HRIL AxB Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Inspektionslucka för rektangulära kanaler. Isolerad med 50 mm stenull. Låsning med ratt och vridlås. Längd A B C D H mm mm mm mm mm

72 Inspektionslucka HRIL-100 Inspektionslucka isolerad 100 mm Inspection hatch. Insulated 100 mm HRIL AxB Förzinkad stålplåt Z275. Korrosivitetsklass C2. Andra material på begäran. T ex Inspektionslucka för rektangulära kanaler. Isolerad med 100 mm stenull. Låsning med ratt och vridlås. Längd A B C D H mm mm mm mm mm

73 Ingjutningsdetaljer HIBS HIBV Ingjutningsböj med spikkant Bend Bogen HIBS-Ød1-Ød2 Ingjutningsböj med ventilram Bend Bogen HIBV-Ød1-Ød2 Ød1 Bygglängd Vikt L1 mm Kg Ød1 Bygglängd Vikt L1 mm Kg , , , ,5 73

74 Ingjutningsdetaljer HIGS HIGV Grenrör för ingjutning med Tee T-Stück HIGS-Ød1-Ød2 Grenrör för ingjutning med Tee T-Stück HIGV-Ød1-Ød2 Ød1 - ØD Bygglängd Bygglängd Vikt - L1 mm L2 mm Kg Ød1 - ØD Bygglängd Bygglängd Vikt - L1 mm L2 mm Kg , , , , , ,7 74
