2141 TEHUSET. Bilaga 9 EL - Belysningslösningar. Ny Vårdbyggnad B14 Södra Älvsborgs Sjukhus Borås SYSTEMHANDLING

Transkript

1 Ny Vårdbyggnad B14 Bilaga 9 EL - Belysningslösningar SYSTEMHANDLING Upprättad av: Torbjörn Strand WSP Systems Rullagergatan 6 SE Göteborg Tel: Fax: WSP Sverige AB

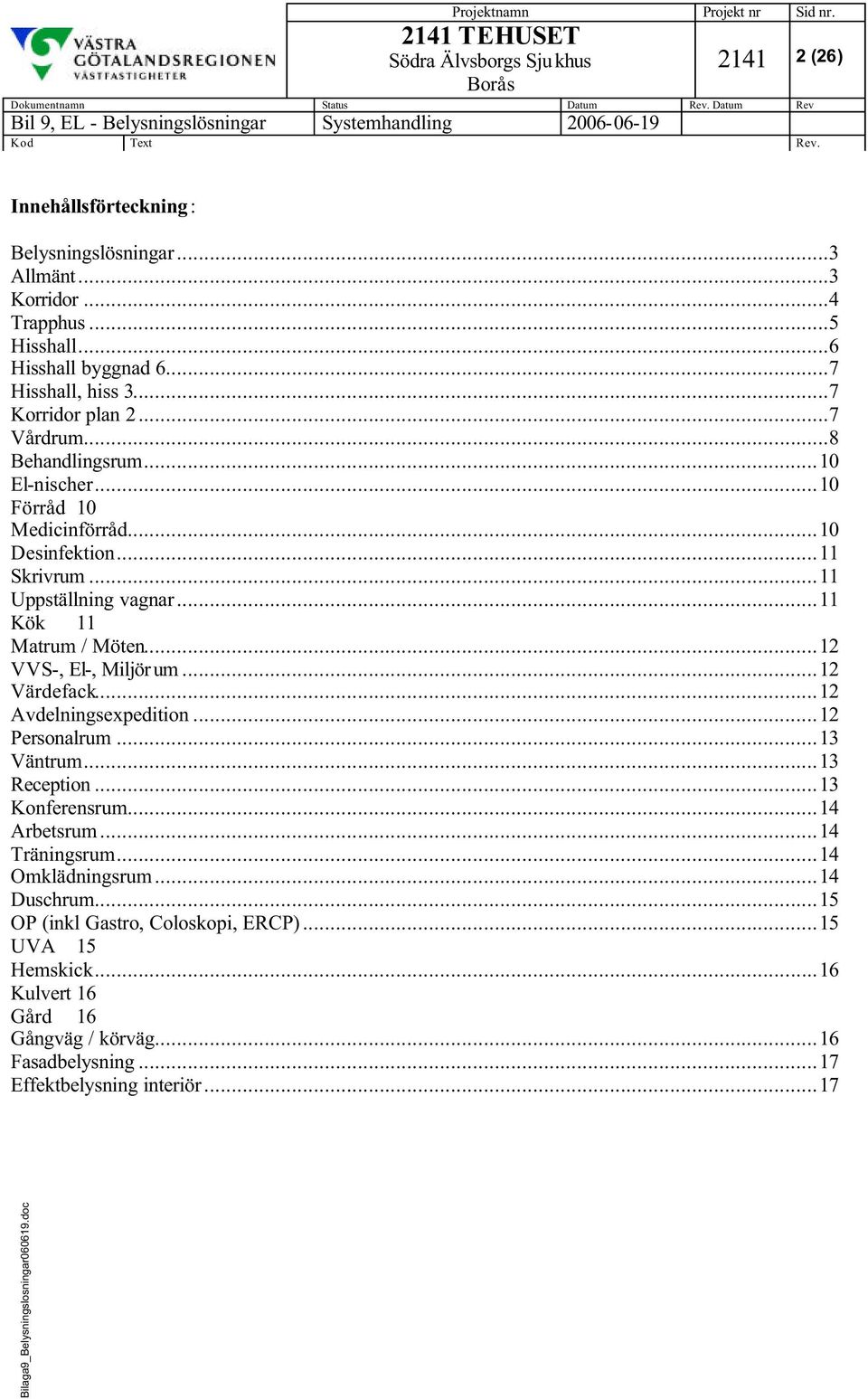

2 (26) Innehållsförteckning : Belysningslösningar...3 Allmänt...3 Korridor...4 Trapphus...5 Hisshall...6 Hisshall byggnad Hisshall, hiss Korridor plan Vårdrum...8 Behandlingsrum...10 El-nischer...10 Förråd 10 Medicinförråd...10 Desinfektion...11 Skrivrum...11 Uppställning vagnar...11 Kök 11 Matrum / Möten...12 VVS-, El-, Miljör um...12 Värdefack...12 Avdelningsexpedition...12 Personalrum...13 Väntrum...13 Reception...13 Konferensrum...14 Arbetsrum...14 Träningsrum...14 Omklädningsrum...14 Duschrum...15 OP (inkl Gastro, Coloskopi, ERCP)...15 UVA 15 Hemskick...16 Kulvert 16 Gård 16 Gångväg / körväg...16 Fasadbelysning...17 Effektbelysning interiör...17

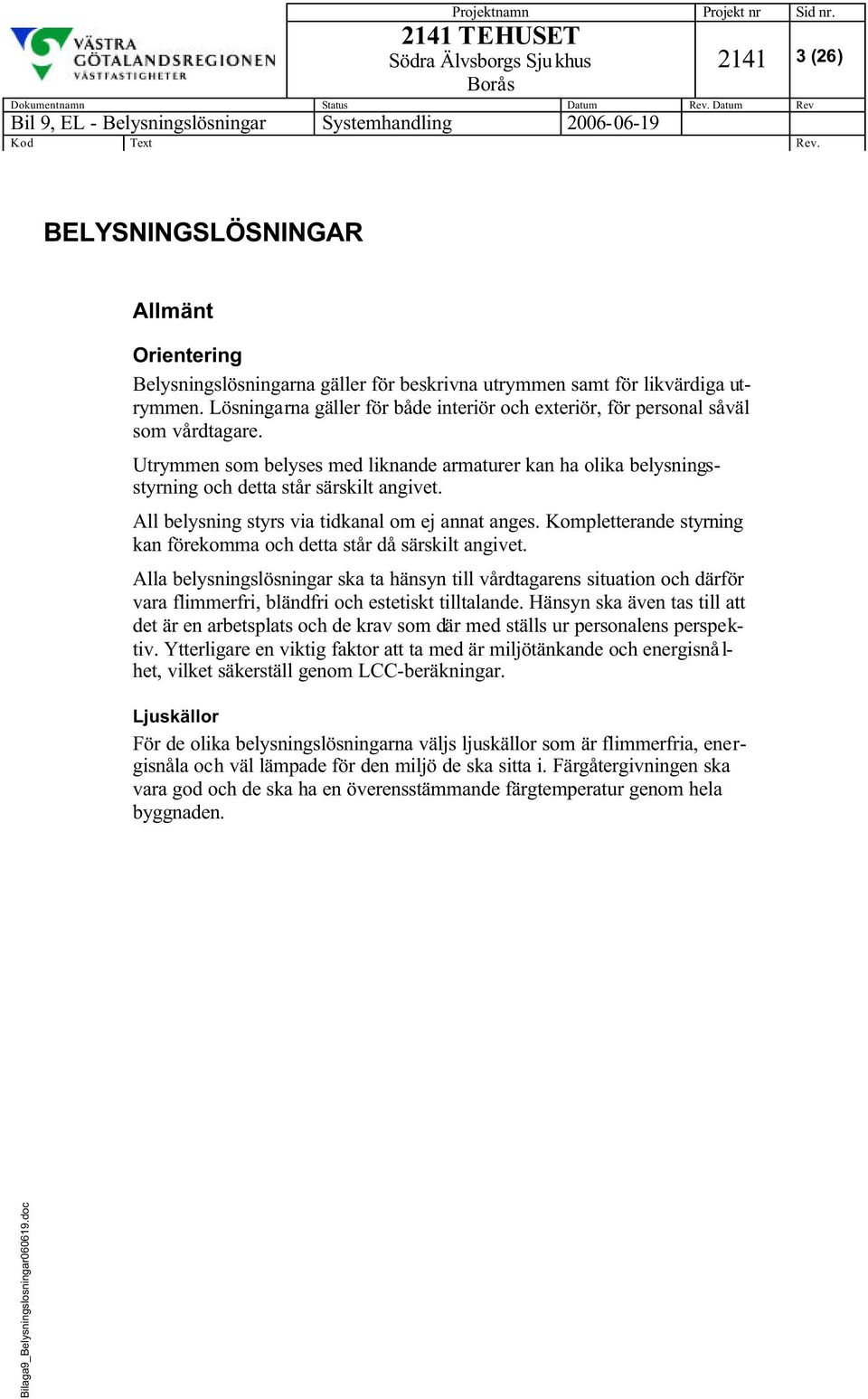

3 (26) BELYSNINGSLÖSNINGAR Allmänt Orientering Belysningslösningarna gäller för beskrivna utrymmen samt för likvärdiga utrymmen. Lösningarna gäller för både interiör och exteriör, för personal såväl som vårdtagare. Utrymmen som belyses med liknande armaturer kan ha olika belysningsstyrning och detta står särskilt angivet. All belysning styrs via tidkanal om ej annat anges. Kompletterande styrning kan förekomma och detta står då särskilt angivet. Alla belysningslösningar ska ta hänsyn till vårdtagarens situation och därför vara flimmerfri, bländfri och estetiskt tilltalande. Hänsyn ska även tas till att det är en arbetsplats och de krav som där med ställs ur personalens perspektiv. Ytterligare en viktig faktor att ta med är miljötänkande och energisnå l- het, vilket säkerställ genom LCC-beräkningar. Ljuskällor För de olika belysningslösningarna väljs ljuskällor som är flimmerfria, energisnåla och väl lämpade för den miljö de ska sitta i. Färgåtergivningen ska vara god och de ska ha en överensstämmande färgtemperatur genom hela byggnaden.

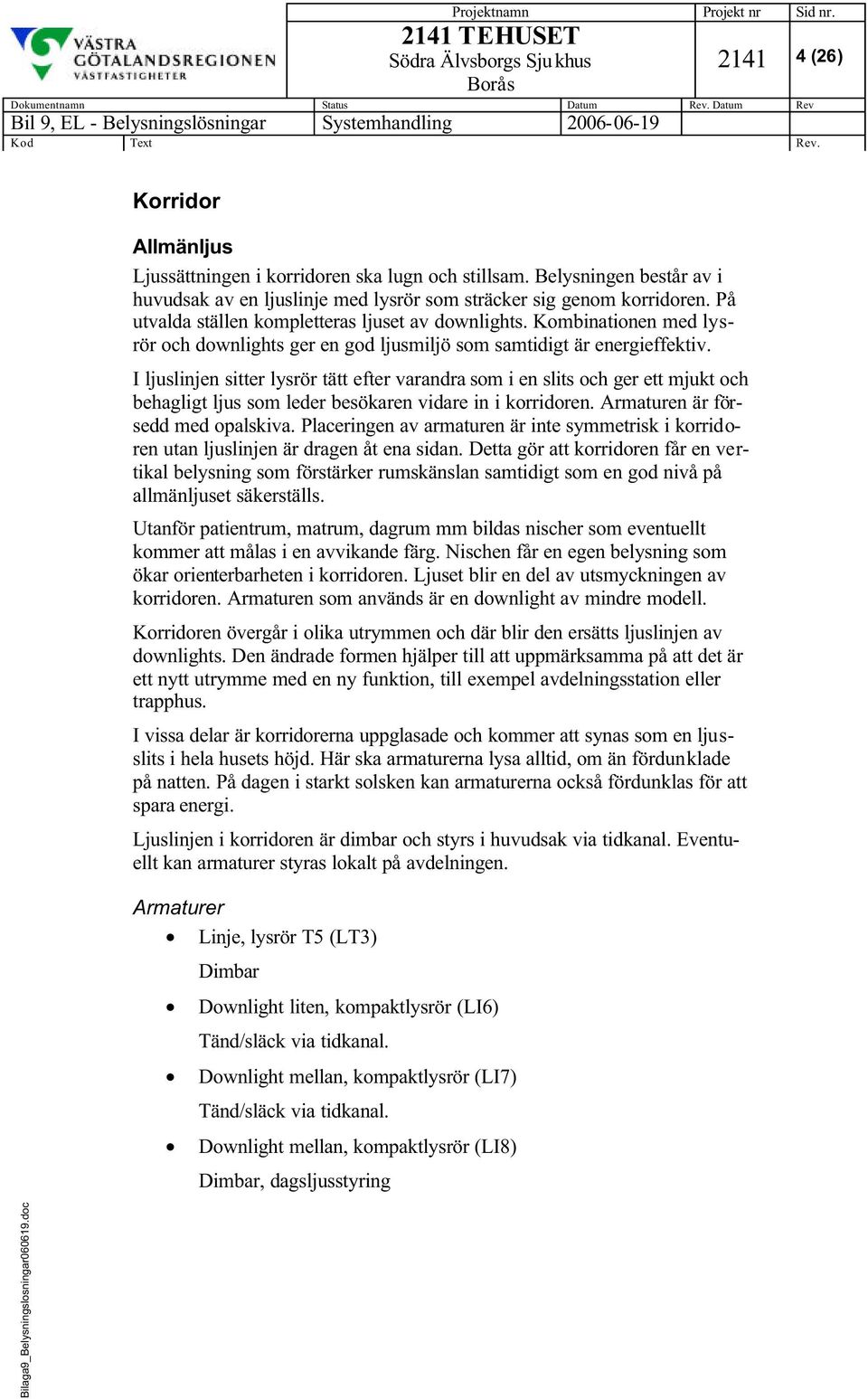

4 (26) Korridor Allmänljus Ljussättningen i korridoren ska lugn och stillsam. Belysningen består av i huvudsak av en ljuslinje med lysrör som sträcker sig genom korridoren. På utvalda ställen kompletteras ljuset av downlights. Kombinationen med lysrör och downlights ger en god ljusmiljö som samtidigt är energieffektiv. I ljuslinjen sitter lysrör tätt efter varandra som i en slits och ger ett mjukt och behagligt ljus som leder besökaren vidare in i korridoren. Armaturen är försedd med opalskiva. Placeringen av armaturen är inte symmetrisk i korridoren utan ljuslinjen är dragen åt ena sidan. Detta gör att korridoren får en vertikal belysning som förstärker rumskänslan samtidigt som en god nivå på allmänljuset säkerställs. Utanför patientrum, matrum, dagrum mm bildas nischer som eventuellt kommer att målas i en avvikande färg. Nischen får en egen belysning som ökar orienterbarheten i korridoren. Ljuset blir en del av utsmyckningen av korridoren. Armaturen som används är en downlight av mindre modell. Korridoren övergår i olika utrymmen och där blir den ersätts ljuslinjen av downlights. Den ändrade formen hjälper till att uppmärksamma på att det är ett nytt utrymme med en ny funktion, till exempel avdelningsstation eller trapphus. I vissa delar är korridorerna uppglasade och kommer att synas som en ljusslits i hela husets höjd. Här ska armaturerna lysa alltid, om än fördunklade på natten. På dagen i starkt solsken kan armaturerna också fördunklas för att spara energi. Ljuslinjen i korridoren är dimbar och styrs i huvudsak via tidkanal. Eventuellt kan armaturer styras lokalt på avdelningen. Linje, lysrör (LT3) Dimbar Downlight liten, kompaktlysrör (LI6) Tänd/släck via tidkanal. Downlight mellan, kompaktlysrör (LI7) Tänd/släck via tidkanal. Downlight mellan, kompaktlysrör (LI8) Dimbar, dagsljusstyring

5 (26) Arbetsstation Arbetsstationer får egen belysning som ska förstärka platsen och ge ett bra arbetsljus. Kontorsarmatur pendlad singel, lysrör (LP5) Tänd/släck, dragströmbrytare Avdelningsstation Där korridoren öppnar upp sig blir det ljusare och det sammanfaller med de platser där det finns arbetsstationer. Orienterbarhet är ett nyckelord och besökare ska ledas mot den centrala arbetsstationen. Detta kan göras genom att belysa stationens disk eller låta den ha en inbyggd belysning, typ en hel lysande front. Avdelningsstationer får egen belysning som ska förstärka platsen. Utformningen av armaturen kan vara något iögonfallande för att hjälpa besökaren att hitta till avdelningstationen. Downlight mellan, kompaktlysrör (LI8) Dimbar Downlight mellan, kompaktlysrör (LI7) Tänd/släck via tidkanal. Kontorsarmatur pendlad system, lysrör, halogen (LP4) Tänd/släck via strömställare på vägg. Trapphus Trapphusen är egna rum med egen karaktär. Vissa är fönsterlösa, andra är som stora glasade rum. En del trapphus kommer att användas för att transportera patienter liggande i sängar. Det är därför viktigt att belysningen är väl avbländad. för allmänljus ska sitta nära väggarna och ge slä pljus över dessa. I själva trappan placeras armaturer på vägg i vilplanet. De ska sitta i ögonhöjd och även de vara väl avbländade. För ökad orienterbarhet placeras lågt sittande vägginfällda armaturer vid det översta trappsteget i trappans löp. Armaturen kan vara bestyckad med dioder som har låg energiförbrukning och lång livslängd. Där det finns möjlighet kommer släta väggar att förses med konstnärlig utsmyckning och där kan det behövas extra belysning.

6 (26) Trapphus mörkt Trapphuset är fönsterlöst och det är viktigt med god belysning. Med god belysning menas att den ska vara bländfri och att den ska hjälpa till att öka rumskänsla och orienterbarhet. Lösningen bygger på samma principer som för andra trapphus men extra vikt läggs vid en god och jämn ljusninvå i förhållande till anslutande utrymmen. dikt tak i våningsplanen. (LT17) Tänd/släck via tidkanal. Vägginfälld orienteringsarmatur på översta trappsteget. (UV9) Alltid tänd. Armatur på vägg i vilplanet, dubbelsidigt (LV18) Tänd/släck via tidkanal. Trapphus ljust I trapphuset kommer det att vara mycket glas och stort dagsljusinsläpp. Utifrån ska trapphusets synas som en lysande slits i fasaden. Belysningslösningen bygger på samma principer som för andra trapphus men kommer att dagsljusregleras. na närmast fönsterna styrs av dagsljussensor liksom en del av de inre armaturerna. Detta skapar en naturlig övergång mellan zonerna. dikt tak i våningsplanen. (LT17) Tänd/släck efter dagsljus och tidkanal. Vägginfälld orienteringsarmatur på översta trappsteget. (UV9) Alltid tänd. Armatur på vägg i vilplanet, enkelsidigt. (LV18) Tänd/släck efter dagsljus och tidkanal. Hisshall Framför hissarna är det extra viktigt med bra belysning för att öka orienterbarheten. Detta tillgodoses genom punktbelysning. Downlight mellan, kompaktlysrör (LI7) Tänd/släck via tidkanal. Armatur framför hissen är alltid tänd, NBkraft.

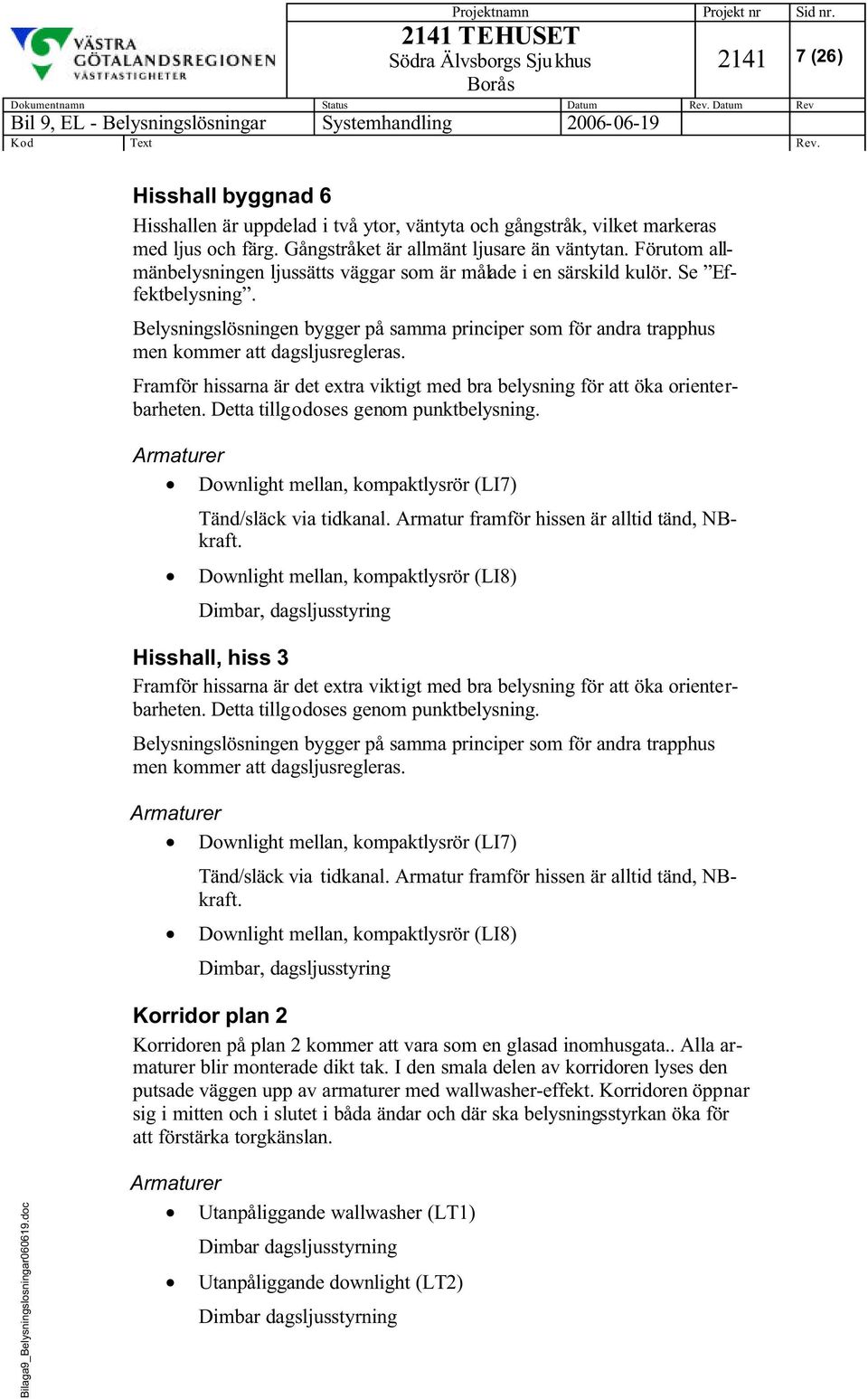

7 (26) Hisshall byggnad 6 Hisshallen är uppdelad i två ytor, väntyta och gångstråk, vilket markeras med ljus och färg. Gångstråket är allmänt ljusare än väntytan. Förutom allmänbelysningen ljussätts väggar som är målade i en särskild kulör. Se Effektbelysning. Belysningslösningen bygger på samma principer som för andra trapphus men kommer att dagsljusregleras. Framför hissarna är det extra viktigt med bra belysning för att öka orienterbarheten. Detta tillgodoses genom punktbelysning. Downlight mellan, kompaktlysrör (LI7) Tänd/släck via tidkanal. Armatur framför hissen är alltid tänd, NBkraft. Downlight mellan, kompaktlysrör (LI8) Dimbar, dagsljusstyring Hisshall, hiss 3 Framför hissarna är det extra viktigt med bra belysning för att öka orienterbarheten. Detta tillgodoses genom punktbelysning. Belysningslösningen bygger på samma principer som för andra trapphus men kommer att dagsljusregleras. Downlight mellan, kompaktlysrör (LI7) Tänd/släck via tidkanal. Armatur framför hissen är alltid tänd, NBkraft. Downlight mellan, kompaktlysrör (LI8) Dimbar, dagsljusstyring Korridor plan 2 Korridoren på plan 2 kommer att vara som en glasad inomhusgata.. Alla armaturer blir monterade dikt tak. I den smala delen av korridoren lyses den putsade väggen upp av armaturer med wallwasher-effekt. Korridoren öppnar sig i mitten och i slutet i båda ändar och där ska belysningsstyrkan öka för att förstärka torgkänslan. Utanpåliggande wallwasher (LT1) Dimbar dagsljusstyrning Utanpåliggande downlight (LT2) Dimbar dagsljusstyrning

8 (26) Vårdrum Det är viktigt att belysningsstyrningen är lätt att förstå och använda av både personal och patienter. Det ska finnas flera möjligheter att påverka ljuset. Den egna belysningen (läslampa och stämningsljus) ska ha mycket enkla reglage. Allmänbelysning ska kunna kontrolleras av både patient och personal. Undersökningsbelysningen ska användas av personalen, men det är viktigt att den inte förblir påslagen och stör patienten. Allmänljus Allmänbelysningen bör vara så integrerad i miljön som det är möjligt. Att behöva ligga och titta upp i en armatur upplevs inte som positivt. Armaturen bör också vara reglerbar så att patienten kan ställa in en lägre nivå om så önskas och så att personalen kan höja till en högre nivå vid undersökning eller städning. 2st mindre armaturer (LT11) Takarmatur, opal kupa, kompaktlysrör, dimbar Tänd/släck samt dim i bäddbox Tänd/släck via separat strömställare vid dörr. Ljuset ställs på en förinställd minimi-nivå. Undersökningsljus Kraven som ställs är att belysningen ska tillräcklig för undersökning och enklare ingrepp. Den ska vara så bländfri som möjligt. Den ska vara diskret integrerad i undertaket Infälld armatur, asymmetrisk, vit, lamellraster, lysrör (LI13) Tänd/släck via strömställare i vårdrumspanel. Övrig belysning Läslampa Bredvid sängen ska det finnas en läslampa. Armaturen ska vara ergonomisk, avbländad, enkel att handha. Det ska gå att ljusreglera den. Armaturen ska sitta på arm på väggen och vara lätt att ställa in. En läslampa som också kan fungera som undersökningsbelysning är önskvärt. Som undersökningsbelysning används den som ett extra ljus på dagen och kanske enda ljus på natten. Armatur på arm, kompaktlysrör, hel- och halvfart (LV12) Tänd/släck via strömställare på armaturen.

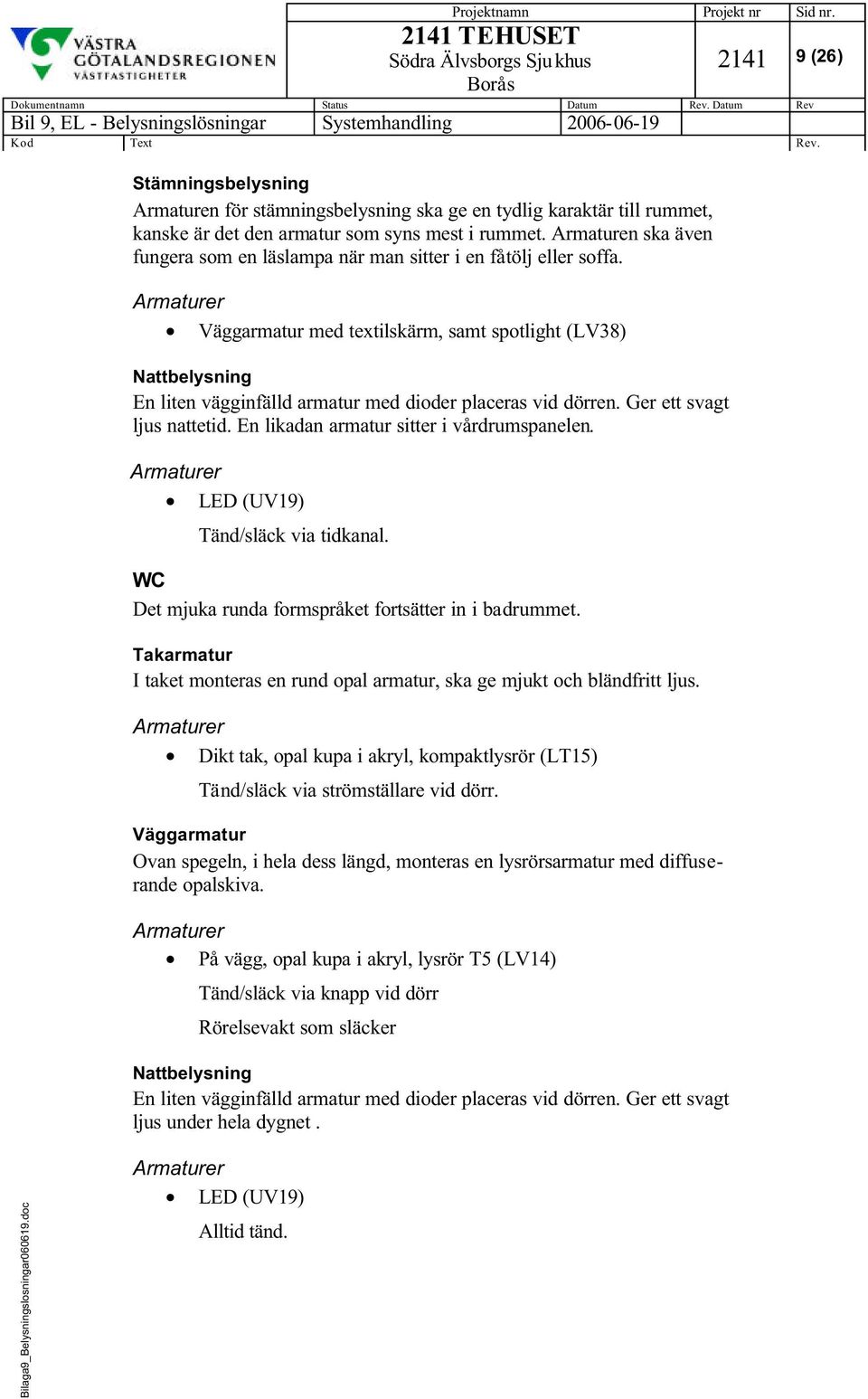

9 (26) Stämningsbelysning Armaturen för stämningsbelysning ska ge en tydlig karaktär till rummet, kanske är det den armatur som syns mest i rummet. Armaturen ska även fungera som en läslampa när man sitter i en fåtölj eller soffa. Väggarmatur med textilskärm, samt spotlight (LV38) Nattbelysning En liten vägginfälld armatur med dioder placeras vid dörren. Ger ett svagt ljus nattetid. En likadan armatur sitter i vårdrumspanelen. LED (UV19) Tänd/släck via tidkanal. WC Det mjuka runda formspråket fortsätter in i badrummet. Takarmatur I taket monteras en rund opal armatur, ska ge mjukt och bländfritt ljus. Dikt tak, opal kupa i akryl, kompaktlysrör (LT15) Tänd/släck via strömställare vid dörr. Väggarmatur Ovan spegeln, i hela dess längd, monteras en lysrörsarmatur med diffuserande opalskiva. På vägg, opal kupa i akryl, lysrör (LV14) Tänd/släck via knapp vid dörr Rörelsevakt som släcker Nattbelysning En liten vägginfälld armatur med dioder placeras vid dörren. Ger ett svagt ljus under hela dygnet. LED (UV19) Alltid tänd.

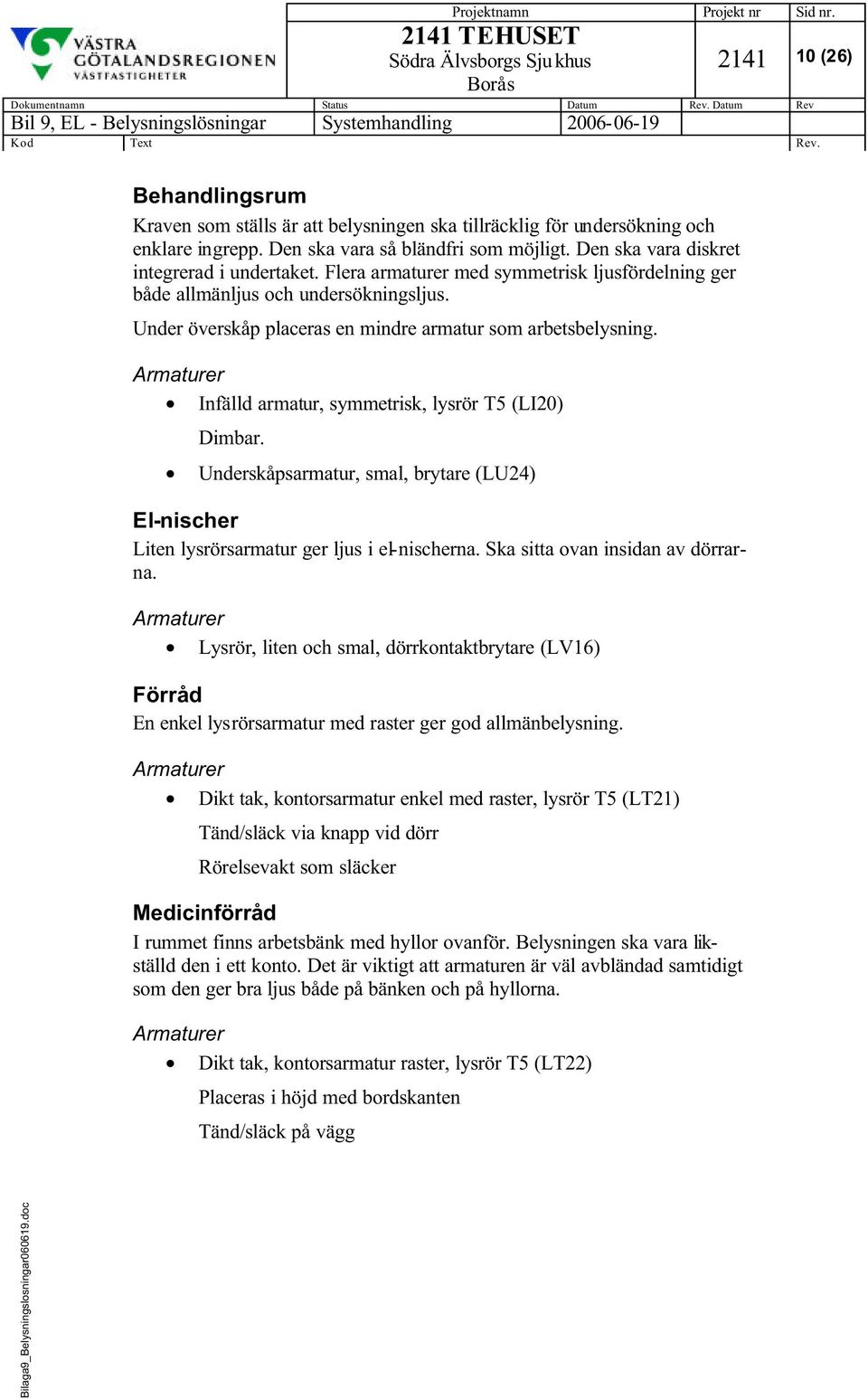

10 (26) Behandlingsrum Kraven som ställs är att belysningen ska tillräcklig för undersökning och enklare ingrepp. Den ska vara så bländfri som möjligt. Den ska vara diskret integrerad i undertaket. Flera armaturer med symmetrisk ljusfördelning ger både allmänljus och undersökningsljus. Under överskåp placeras en mindre armatur som arbetsbelysning. Infälld armatur, symmetrisk, lysrör (LI20) Dimbar. Underskåpsarmatur, smal, brytare (LU24) El-nischer Liten lysrörsarmatur ger ljus i el-nischerna. Ska sitta ovan insidan av dörrarna. Lysrör, liten och smal, dörrkontaktbrytare (LV16) Förråd En enkel lysrörsarmatur med raster ger god allmänbelysning. Dikt tak, kontorsarmatur enkel med raster, lysrör (LT21) Tänd/släck via knapp vid dörr Rörelsevakt som släcker Medicinförråd I rummet finns arbetsbänk med hyllor ovanför. Belysningen ska vara likställd den i ett konto. Det är viktigt att armaturen är väl avbländad samtidigt som den ger bra ljus både på bänken och på hyllorna. Dikt tak, kontorsarmatur raster, lysrör (LT22) Placeras i höjd med bordskanten Tänd/släck på vägg

11 (26) Desinfektion En kapslad lysrörsarmatur med opal kupa ger god allmänbelysning. Lysrörsarmatur i enkel och smäcker modell, opal kupa, IP44 (LT23) Tänd/släck via knapp vid dörr Rörelsevakt som släcker Skrivrum Fungerar som en kontorsarbetsplats och belyses med en pendlad armatur med upp- och nedljus. Styrs lokalt med dragströmbrytare. Kontorsarmatur pendlad singel, lysrör (LP5) Tänd/släck, dragströmbrytare Uppställning vagnar Väl avbländad allmänbelysning monteras dikt tak. Armaturen är smäcker och diskret. Dikt tak, raster, lysrör (LT26) Tänd/släck på vägg Kök Väl avbländad allmänbelysning monteras dikt tak. Armaturen är smäcker och diskret. Armatur under överskåp ger god arbetsbelysning. Dikt tak, raster, lysrör (LT26) Tänd/släck på vägg Underskåpsarmatur, smal, brytare (LU24)

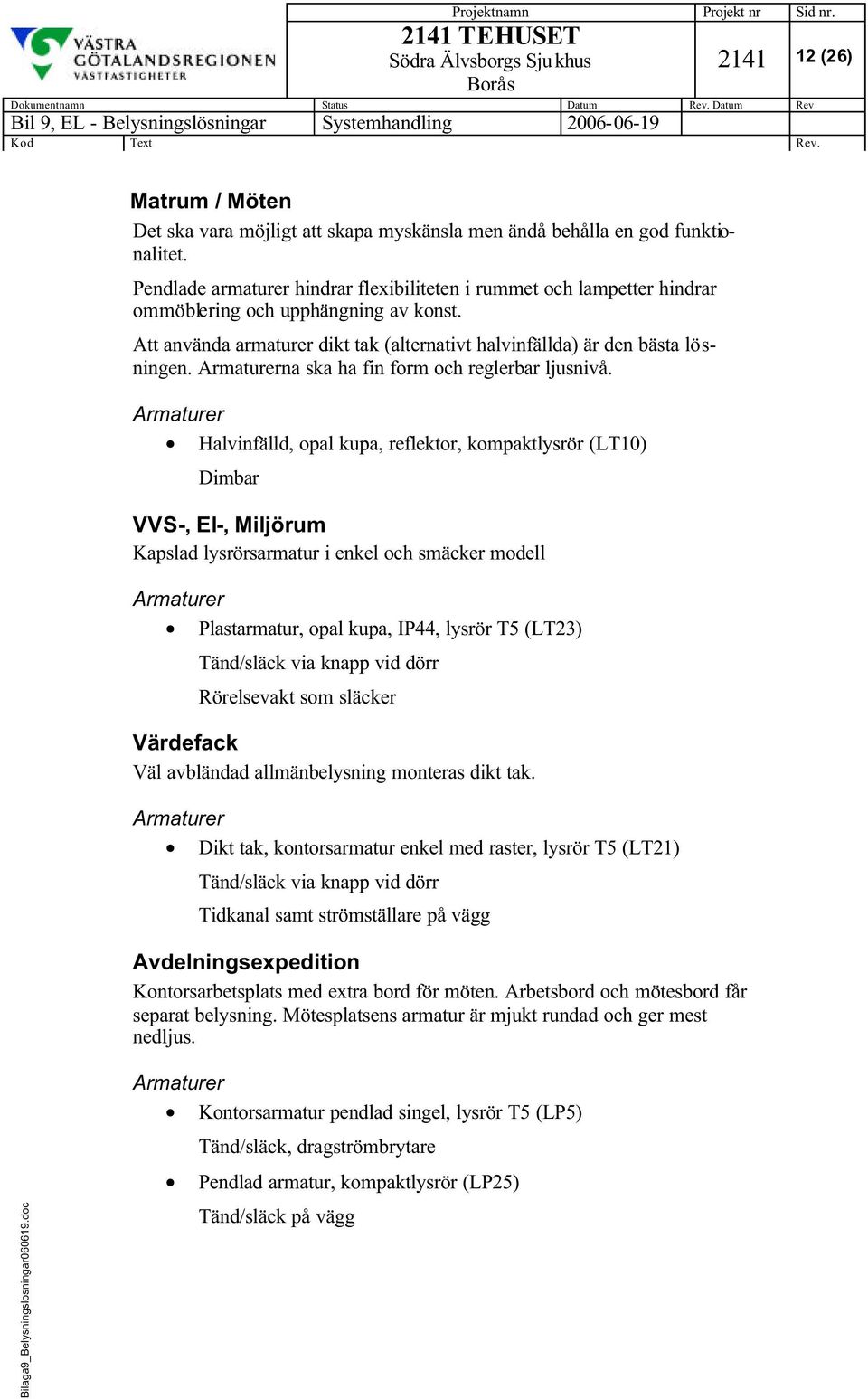

12 (26) Matrum / Möten Det ska vara möjligt att skapa myskänsla men ändå behålla en god funktionalitet. Pendlade armaturer hindrar flexibiliteten i rummet och lampetter hindrar ommöblering och upphängning av konst. Att använda armaturer dikt tak (alternativt halvinfällda) är den bästa lösningen. na ska ha fin form och reglerbar ljusnivå. Halvinfälld, opal kupa, reflektor, kompaktlysrör (LT10) Dimbar VVS-, El-, Miljörum Kapslad lysrörsarmatur i enkel och smäcker modell Plastarmatur, opal kupa, IP44, lysrör (LT23) Tänd/släck via knapp vid dörr Rörelsevakt som släcker Värdefack Väl avbländad allmänbelysning monteras dikt tak. Dikt tak, kontorsarmatur enkel med raster, lysrör (LT21) Tänd/släck via knapp vid dörr Tidkanal samt strömställare på vägg Avdelningsexpedition Kontorsarbetsplats med extra bord för möten. Arbetsbord och mötesbord får separat belysning. Mötesplatsens armatur är mjukt rundad och ger mest nedljus. Kontorsarmatur pendlad singel, lysrör (LP5) Tänd/släck, dragströmbrytare Pendlad armatur, kompaktlysrör (LP25) Tänd/släck på vägg

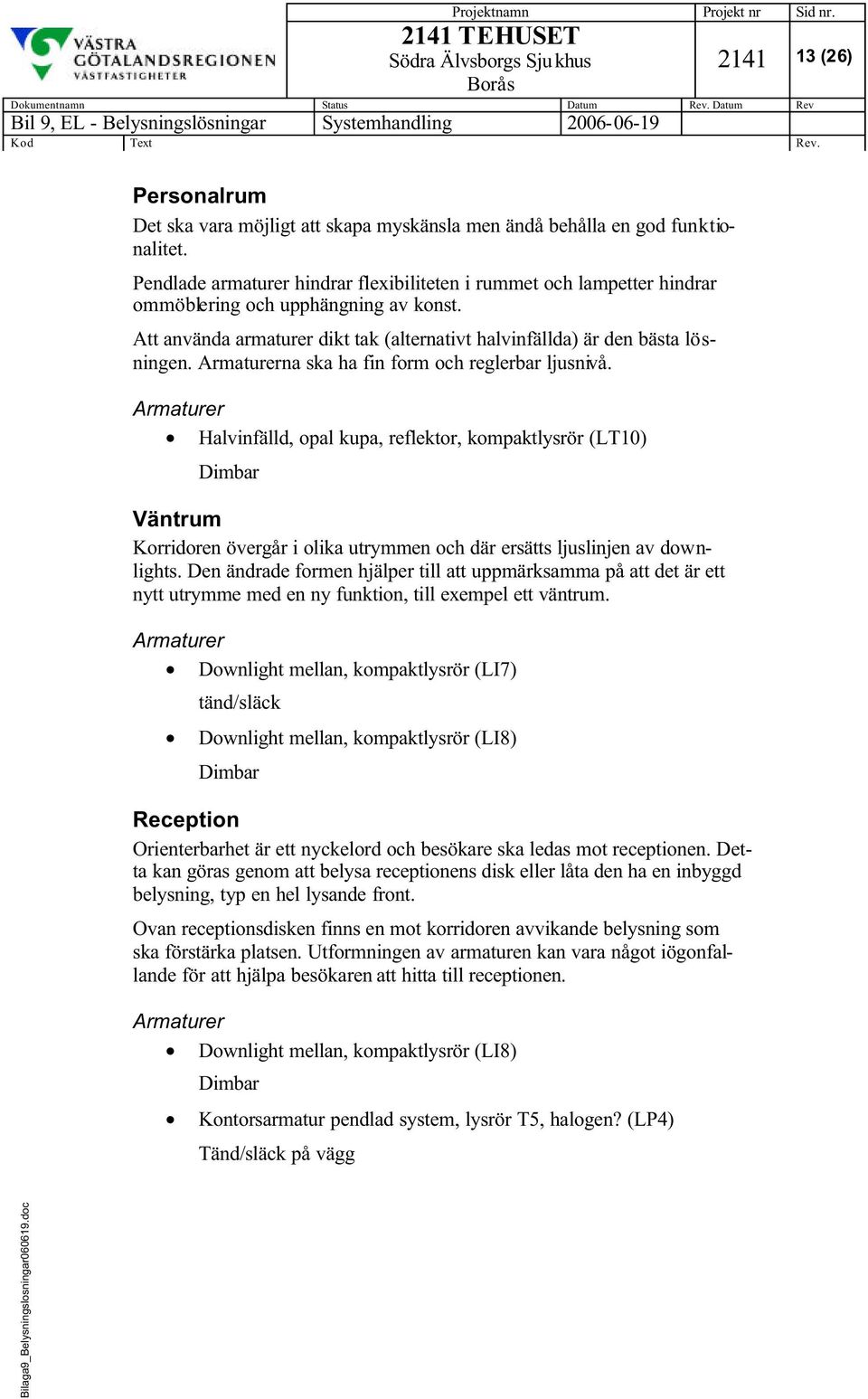

13 (26) Personalrum Det ska vara möjligt att skapa myskänsla men ändå behålla en god funktionalitet. Pendlade armaturer hindrar flexibiliteten i rummet och lampetter hindrar ommöblering och upphängning av konst. Att använda armaturer dikt tak (alternativt halvinfällda) är den bästa lösningen. na ska ha fin form och reglerbar ljusnivå. Halvinfälld, opal kupa, reflektor, kompaktlysrör (LT10) Dimbar Väntrum Korridoren övergår i olika utrymmen och där ersätts ljuslinjen av downlights. Den ändrade formen hjälper till att uppmärksamma på att det är ett nytt utrymme med en ny funktion, till exempel ett väntrum. Downlight mellan, kompaktlysrör (LI7) tänd/släck Downlight mellan, kompaktlysrör (LI8) Dimbar Reception Orienterbarhet är ett nyckelord och besökare ska ledas mot receptionen. Detta kan göras genom att belysa receptionens disk eller låta den ha en inbyggd belysning, typ en hel lysande front. Ovan receptionsdisken finns en mot korridoren avvikande belysning som ska förstärka platsen. Utformningen av armaturen kan vara något iögonfallande för att hjälpa besökaren att hitta till receptionen. Downlight mellan, kompaktlysrör (LI8) Dimbar Kontorsarmatur pendlad system, lysrör, halogen? (LP4) Tänd/släck på vägg

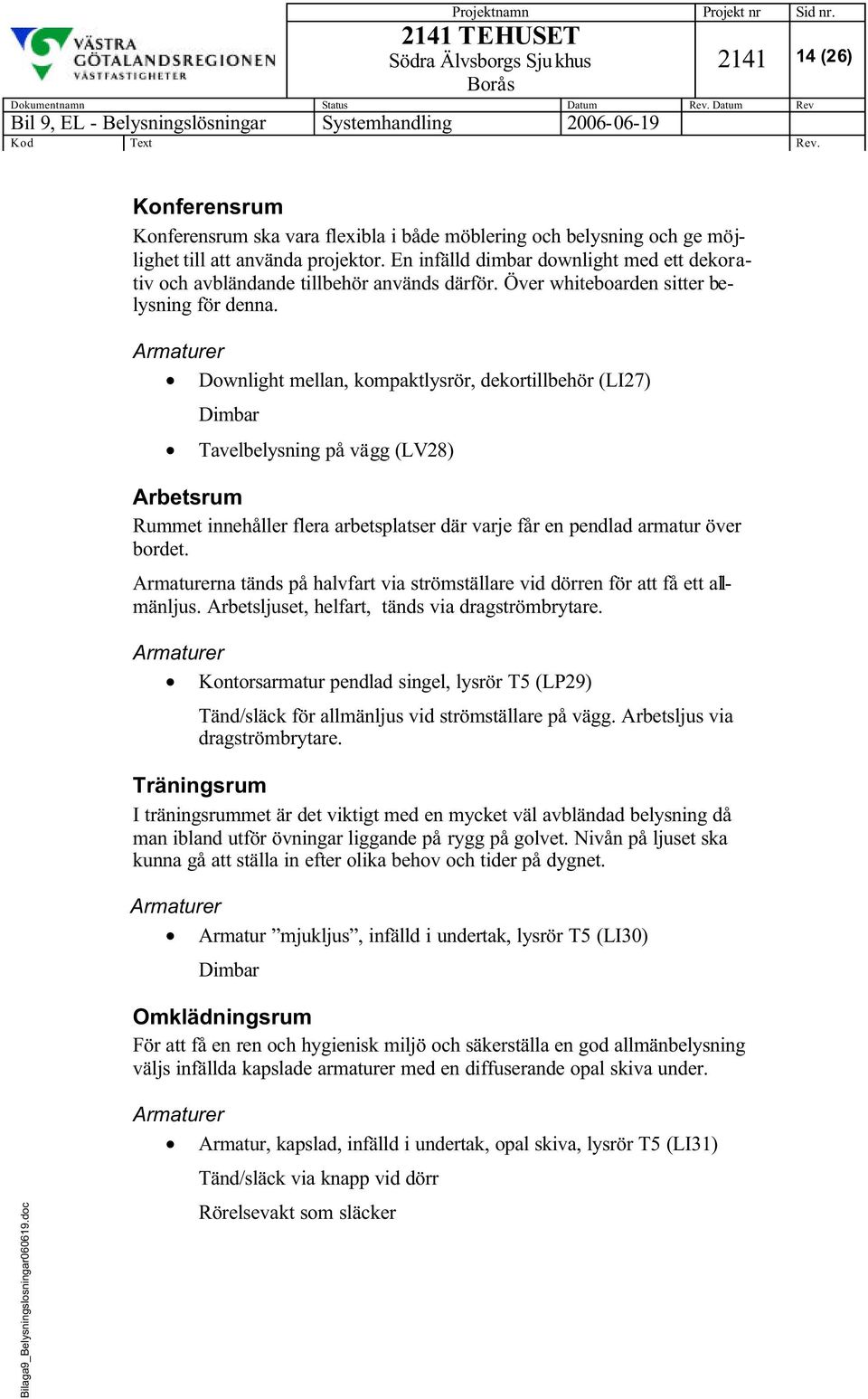

14 (26) Konferensrum Konferensrum ska vara flexibla i både möblering och belysning och ge möjlighet till att använda projektor. En infälld dimbar downlight med ett dekorativ och avbländande tillbehör används därför. Över whiteboarden sitter belysning för denna. Downlight mellan, kompaktlysrör, dekortillbehör (LI27) Dimbar Tavelbelysning på vägg (LV28) Arbetsrum Rummet innehåller flera arbetsplatser där varje får en pendlad armatur över bordet. na tänds på halvfart via strömställare vid dörren för att få ett allmänljus. Arbetsljuset, helfart, tänds via dragströmbrytare. Kontorsarmatur pendlad singel, lysrör (LP29) Tänd/släck för allmänljus vid strömställare på vägg. Arbetsljus via dragströmbrytare. Träningsrum I träningsrummet är det viktigt med en mycket väl avbländad belysning då man ibland utför övningar liggande på rygg på golvet. Nivån på ljuset ska kunna gå att ställa in efter olika behov och tider på dygnet. Armatur mjukljus, infälld i undertak, lysrör (LI30) Dimbar Omklädningsrum För att få en ren och hygienisk miljö och säkerställa en god allmänbelysning väljs infällda kapslade armaturer med en diffuserande opal skiva under. Armatur, kapslad, infälld i undertak, opal skiva, lysrör (LI31) Tänd/släck via knapp vid dörr Rörelsevakt som släcker

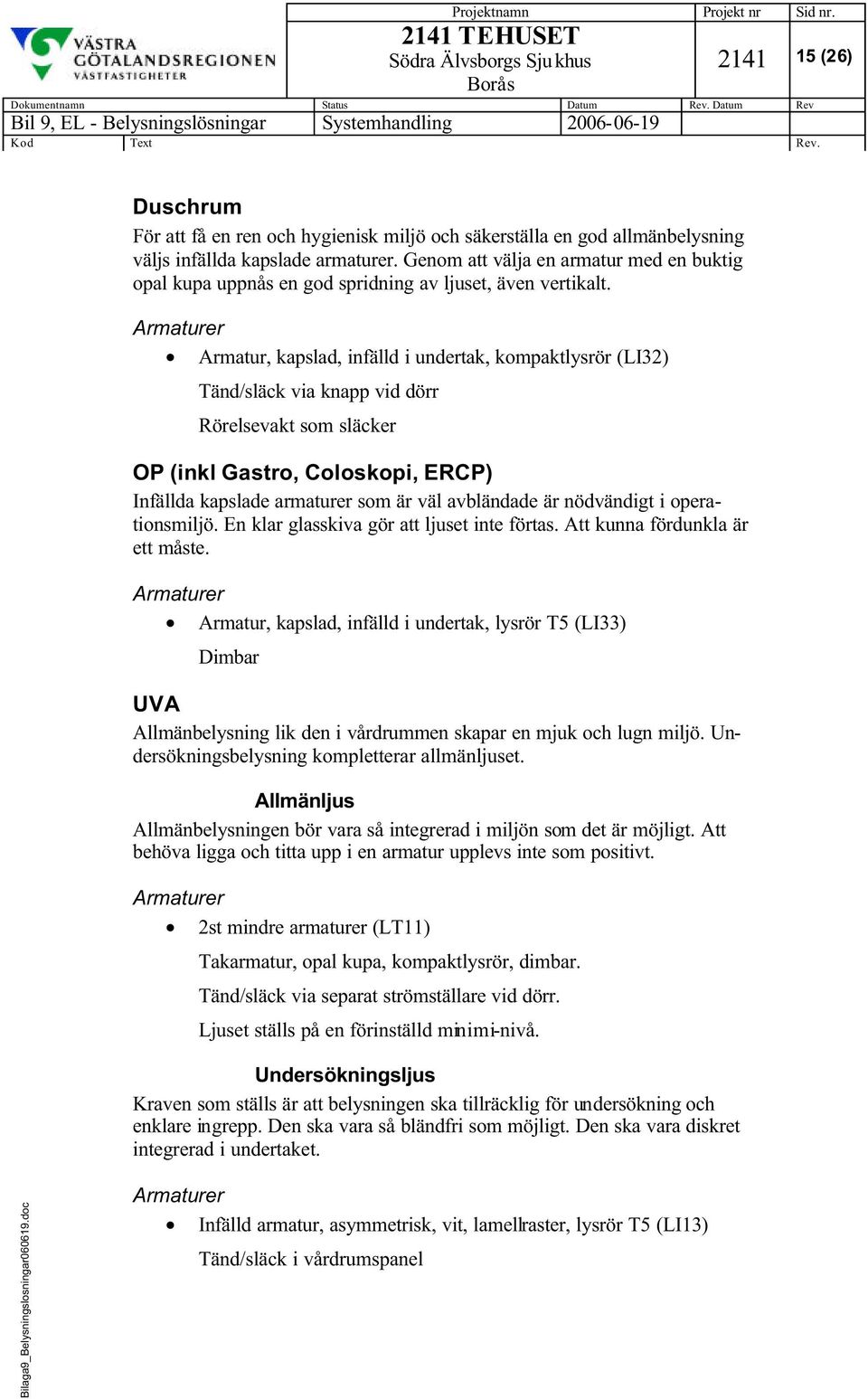

15 (26) Duschrum För att få en ren och hygienisk miljö och säkerställa en god allmänbelysning väljs infällda kapslade armaturer. Genom att välja en armatur med en buktig opal kupa uppnås en god spridning av ljuset, även vertikalt. Armatur, kapslad, infälld i undertak, kompaktlysrör (LI32) Tänd/släck via knapp vid dörr Rörelsevakt som släcker OP (inkl Gastro, Coloskopi, ERCP) Infällda kapslade armaturer som är väl avbländade är nödvändigt i operationsmiljö. En klar glasskiva gör att ljuset inte förtas. Att kunna fördunkla är ett måste. Armatur, kapslad, infälld i undertak, lysrör (LI33) Dimbar UVA Allmänbelysning lik den i vårdrummen skapar en mjuk och lugn miljö. Undersökningsbelysning kompletterar allmänljuset. Allmänljus Allmänbelysningen bör vara så integrerad i miljön som det är möjligt. Att behöva ligga och titta upp i en armatur upplevs inte som positivt. 2st mindre armaturer (LT11) Takarmatur, opal kupa, kompaktlysrör, dimbar. Tänd/släck via separat strömställare vid dörr. Ljuset ställs på en förinställd minimi-nivå. Undersökningsljus Kraven som ställs är att belysningen ska tillräcklig för undersökning och enklare ingrepp. Den ska vara så bländfri som möjligt. Den ska vara diskret integrerad i undertaket. Infälld armatur, asymmetrisk, vit, lamellraster, lysrör (LI13) Tänd/släck i vårdrumspanel

16 (26) Hemskick Hemskicket får samma typ av belysning som övriga väntrum. Downlight mellan, kompaktlysrör (LI7) Tänd/släck Downlight mellan, kompaktlysrör (LI8) Dimbar Kulvert En enkel lysrörsarmatur med raster ger god allmänbelysning. Dikt tak, armatur enkel med raster, lysrör (LT34) Dimbar, närvarostyrning Gård Gården ska fungera både för personal och vårdtagare, som träningsyta, för rekreation och som vacker utblick. Pollare placeras ut över gården och de ska vara väl avbländade uppåt för att inte störa in i vårdrummen. Ljusbilden i övrigt är rundstrålande och ger ljus till marken och växtlighet. Ljuskällan döljs av en opal kupa. Pollare, ca 20 st, kompaktlysrör (YX35) Gångväg / körväg De mindre vägarna kring huset belyses med en enkel och dekorativ stolpe. Ljusbilden är rundstrålande och ger både ljus till marken och runt om mot omgivningen. Ljuskällan döljs av en opal kupa. Stolpe, ca 20 st, metallhalogen (YX36)

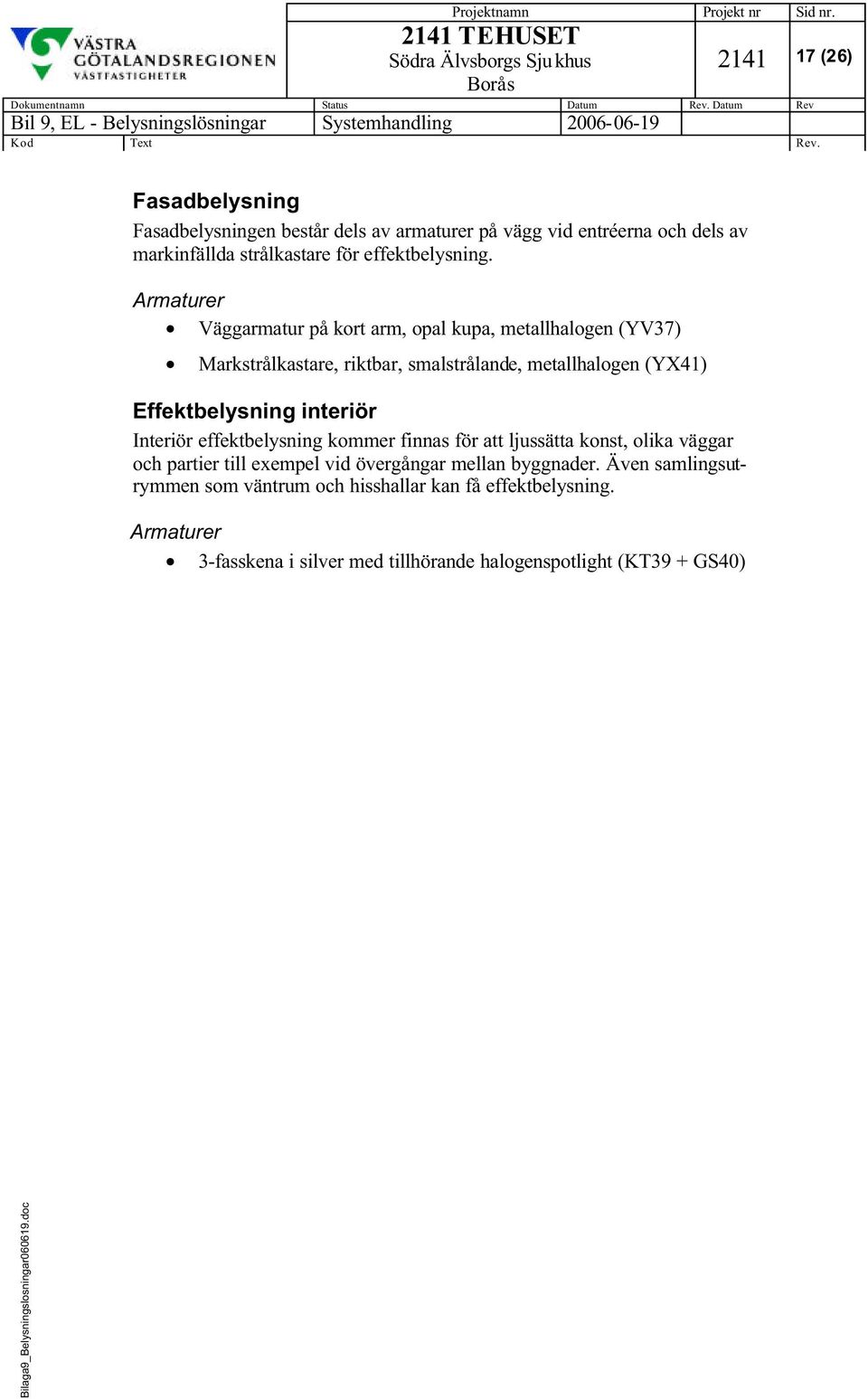

17 (26) Fasadbelysning Fasadbelysningen består dels av armaturer på vägg vid entréerna och dels av markinfällda strålkastare för effektbelysning. Väggarmatur på kort arm, opal kupa, metallhalogen (YV37) Markstrålkastare, riktbar, smalstrålande, metallhalogen (YX41) Effektbelysning interiör Interiör effektbelysning kommer finnas för att ljussätta konst, olika väggar och partier till exempel vid övergångar mellan byggnader. Även samlingsutrymmen som väntrum och hisshallar kan få effektbelysning. 3-fasskena i silver med tillhörande halogenspotlight (KT39 + GS40)

18 (26) LT1 Ateljé Lyktan Bergamo Best.nr: Montage: Dikt tak Anmärkning: Armatur utanpåliggande, asymmetrisk. Dim Dali Placering: Korridor plan 2 1x26W TC-TEL LT2 Ateljé Lyktan Bergamo Best.nr: Montage: Dikt tak Anmärkning: Armatur utanpåliggande, symmetrisk. Dim Dali Placering: Korridor plan 2 1x26W TC-TEL LT3 Fagerhult Notor G2 Tak Opal Best.nr: Montage: Dikt tak Anmärkning: Armatur linjär, dim Dali Placering: Korridor mm 1x28W LP4 Ateljé Lyktan Fovea System Deco Best.nr: 2 st st st st st Montage: Pendlad Anmärkning: Armatursystem med lysrör och Halogenspotlights (Pinspot) Dimbar Dali, grå Placering: Avdelningsstation 2x2x28W + 1x3x35W HRGI

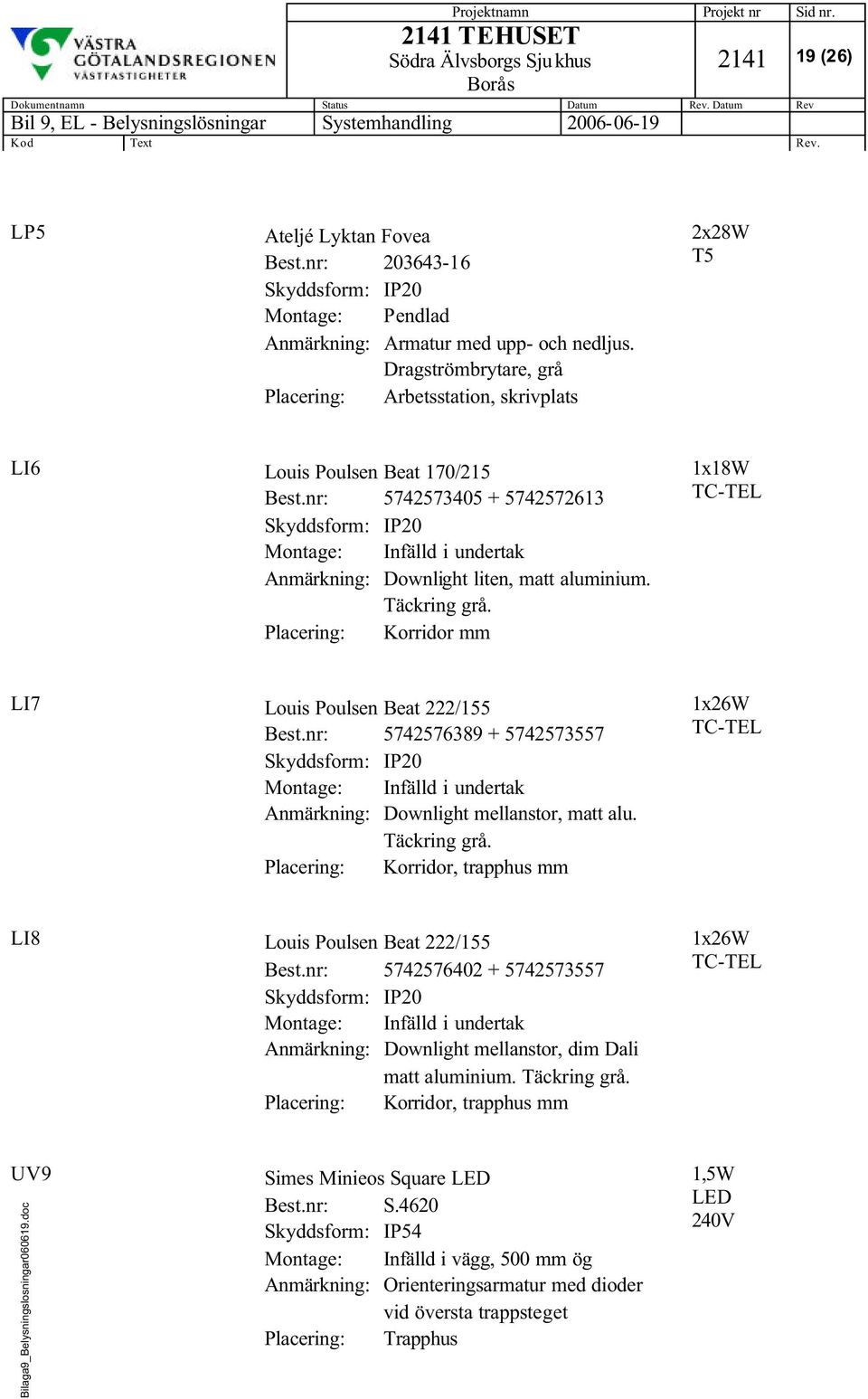

19 (26) LP5 Ateljé Lyktan Fovea Best.nr: Montage: Pendlad Anmärkning: Armatur med upp- och nedljus. Dragströmbrytare, grå Placering: Arbetsstation, skrivplats 2x28W LI6 Louis Poulsen Beat 170/215 Best.nr: Montage: Infälld i undertak Anmärkning: Downlight liten, matt aluminium. Täckring grå. Placering: Korridor mm 1x18W TC-TEL LI7 Louis Poulsen Beat 222/155 Best.nr: Montage: Infälld i undertak Anmärkning: Downlight mellanstor, matt alu. Täckring grå. Placering: Korridor, trapphus mm 1x26W TC-TEL LI8 Louis Poulsen Beat 222/155 Best.nr: UV9 Montage: Infälld i undertak Anmärkning: Downlight mellanstor, dim Dali matt aluminium. Täckring grå. Placering: Korridor, trapphus mm Simes Minieos Square LED Best.nr: S.4620 Skyddsform: IP54 Montage: Infälld i vägg, 500 mm ög Anmärkning: Orienteringsarmatur med dioder vid översta trappsteget Placering: Trapphus 1x26W TC-TEL 1,5W LED 240V

20 (26) LT10 Ateljé Lyktan Tundra Best.nr: Montage: Dikt tak Anmärkning: Armatur dikt / halvinfälld Dimbar digital Placering: Dagrum, matrum, personalrum 1x26W TC-TEL LT11 Luxo Vind Maxi Best.nr: D Montage: Dikt tak /halvinfälld Anmärkning: Allmänbelysning, dimbar Placering: Patientrum 1x26W TC-TEL LV12 Luxo Carelite Best.nr: Skyddsform: IP Montage: På vägg Anmärkning: Väggarmatur på flexibel arm 2-stegs reglerbar ljusstyrka Placering: Patientrum, läslampa 1x18W TC-TEL LI13 LV14 Ateljé Lyktan Como Best.nr: Montage: Infälld i undertak Anmärkning: Undersökningsbelysning, vit, asymmetrisk. Vitt lamellraster Placering: Patientrum Fagerhult Aqua Best.nr: Skyddsform: IP21 Montage: På vägg Anmärkning: Opal skiva i akryl, grå Placering: Patientrum, badrum 2x28W 1x14W

21 (26) LT15 Fagerhult Discovery Best.nr: Skyddsform: IP44 Montage: Dikt tak Anmärkning: Opal skiva i akryl, grå dekorring Placering: Patientrum, badrum 1x18W TC-TEL LV16 Osram Ecopack -FH Best.nr: E Montage: På vägg ovan insida dörr Anmärkning: Enkel lysrörslist Placering: El-nischer 1x14W LT17 Ateljé Lyktan Ultra Cirkel Best.nr: Montage: Dikt tak Anmärkning: Kupa i opal akryl, grå täckring Placering: Trapphus 1x40W -C LV18 UV19 Ateljé Lyktan Ultra Cirkel Best.nr: Montage: På vägg Anmärkning: Kupa i opal akryl, grå täckring Placering: Trapphus Fagerhult Orienteringsbelysning Best.nr: Montage: Infälld i vägg Anmärkning: Nattbelysning för apparatdosa eller vårdrumspanel Placering: Patientrum 1x40W -C LED

22 (26) LI20 Ateljé Lyktan Como Best.nr: Montage: Infälld i undertak Anmärkning: Undersökningsbelysning, vit, symmetrisk. Vitt lamellraster. Dimbar Dali. Placering: Behandlingsrum 2x28W LT21 Luxo X-type Best.nr: Montage: Dikt tak Anmärkning: Kontorsarmatur, med raster Placering: Förråd 2x28W LT22 Fagerhult Closs Direkt Beta Best.nr: Montage: Dikt tak Anmärkning: Kontorsarmatur, bländskydd, vit Placering: Medicinförråd 2x28W LT23 LU24 Luxo Eminent Best.nr: Montage: Dikt tak Anmärkning: Lysrörsarmatur med opal kupa Placering: Desinfektion, VVS, El, Miljö Fagerhult Zest Best.nr: Montage: Under överskåp Anmärkning: Armatur med diffusor och brytare Placering: Kök, behandlingsrum 2x28W 1x28W

23 (26) LP25 Louis Poulsen AJ Pendel Best.nr: Montage: Pendlad Anmärkning: Halvrund med lite uppljus, vit Placering: Mötesplats i kontor 1x22W -C LT26 Fagerhult Notor G2 Tak Lamell Best.nr: Montage: Dikt tak Anmärkning: Armatur linjär, lamellraster Placering: Kök, vagnuppställning 1x28W LI27 Louis Poulsen Beat 222/155 Best.nr: Montage: Infälld i undertak Anmärkning: Downlight mellanstor, dim Dali matt aluminium. Dekortillbehör Placering: Konferensrum, mm 1x26W TC-TEL LV28 LP29 Fagerhult Lento Tandem Best.nr: Montage: På vägg Anmärkning: Whiteboardbelysning Placering: Konferensrum, mm Ateljé Lyktan Fovea Best.nr: Montage: Pendlad Anmärkning: Armatur med upp- och nedljus. Dragströmbrytare, grå Två tändningar. Placering: Arbetsrum 2x1x28W 2x21W

24 (26) LI30 Fagerhult Indigo Ed2 R2 Slits Best.nr: Montage: Infälld i undertak Anmärkning: Mjukljusarmatur, dim Dali Placering: Träningsrum 4x24W LI31 Luxo Medicus 600 Best.nr: Skyddsform: IP54 Montage: Infälld i undertak Anmärkning: Kapslad armatur med opalskiva Placering: Omklädningsrum 4x14W LI32 Fagerhult Discovery Best.nr: Skyddsform: IP44 Montage: Infälld i undertak Anmärkning: Kapslad armatur, kupa i opal akryl Placering: Duschrum 1x26W TC-TEL LI33 LT34 Ecolux Lavanda Best.nr: 5312/228-dim Skyddsform: IP23T Montage: Infälld i undertak Anmärkning: Kapslad armatur med raster Dimbar Dali Placering: OP, Gastro, ERCP mm Luxo X-type Best.nr: DEE Montage: Dikt tak Anmärkning: Lysrörsarmatur, med raster Dimbar Placering: Kulvert 2x28W 1x28W

25 (26) YX35 Ateljé Lyktan Klippan Pollare Best.nr: Skyddsform: IP44 Montage: Markfundament Anmärkning: Pollare, grå med opal kupa Placering: Gård 1x26W TC-T YX36 Ateljé Lyktan Klippan Stolpe Best.nr: Skyddsform: IP23 Montage: Markfundament Anmärkning: Armaturhuvud samt stolpe 4300mm med enkelarm. Grå med opal kupa Placering: Gångväg 1x70W CDM-ET YV37 Ateljé Lyktan Klippan Vägg Best.nr: Skyddsform: IP23 Montage: På vägg Anmärkning: Armaturhuvud med arm. Grå med opal kupa Placering: Fasad, entré 1x70W CDM-ET LV38 Belid V 5020 Best.nr: V KT39 Montage: På vägg Anmärkning: Inredningsbelysning med spotlight Vit textilskärm Placering: Patientrum Erco 3-fas strömskena Best.nr: Montage: Dikt tak Anmärkning: 3-fasskena, silver, 2m Placering: Korridor, väntrum mm 1x13W + 1x20W

26 (26) GS40 Erco Jilly Best.nr: Montage: På 3-fasskena Anmärkning: Halogenspotlight, silver Placering: Korridor, väntrum mm 1x50W QR-CBC 12V 24 YX41 Erco Tesis Best.nr: Skyddsform: IP68 Montage: Markfundament Anmärkning: Markinfälld strålkastare Smalstrålande, riktbar Inkl inbyggnadsrör Placering: Gård 1x70W HIT NT42 Effekta EcoLed Best.nr: Montage: Dikt tak Anmärkning: Nödbelysning med pikotgram Dioder. Kan fås med tillbehör Centralt matad och övervakad Placering: Nödutrymningsväg 12 LED
