1 18 Vägmärken och skyltar i tunnel Detta avsnitt innehåller bland annat vägmärken för nödfickor. Dessa märken finns inte i nuvarande vägmärkesförordning. Tillstånd att sätta upp vägmärken för nödfickor skall därför i förekommande fall sökas hos Sektionen för trafiklagstiftning, Strl vid enheten för Samhälle och trafik i Borlänge Allmänt I Europaparlamentets och Rådets direktiv 2004/54/EG av den 29 april 2004 om minimikrav för säkerhet i tunnlar som ingår i det transeuropeiska vägnätet ges bland annat direktiv för vilka vägmärken och informationsskyltar som skall finnas i tunnlar som är 500 m långa eller längre. I direktivet står bl.a. följande: För att underlätta internationell förståelse för märken, grundar sig de märkessystem och signaler som föreskrivs i denna bilaga på användning av former och karaktäristiska färger för varje vägmärkesklass och, när så varit möjligt, på användning av grafiska symboler snarare än inskriptioner. Om medlemsstaterna finner det nödvändigt att ändra föreskrivna märken och symboler, får inte ändringarna förvanska deras viktigaste kännetecken. Direktivet omfattar endast vägar som ingår i det transeuropeiska vägnätet (TERN). Karta över TERN-vägnätet finns i delen Dimensionerings-grunder, kapitel 6. Inom FN-organet Economic Commision for Europe (ECE), som administrerar europavägsystemet, har rekommendationer för säkerhet i vägtunnlar tagits fram (Recommendations of the group of experts on safety in road tunnels). Dessa rekommendationer, som avser europavägarna (E-vägar), stämmer i huvudsak överens med EU-direktivet. Utmärkning enligt EG-direktivet är obligatoriskt på TERN-vägarna men för att få uniformitet i utmärkningen med vägmärken och andra skyltar bör dock samtliga tunnlar vars längd är 500 m eller mer märkas ut i enlighet med vad som anges nedan. VGU VV publikation 2004:

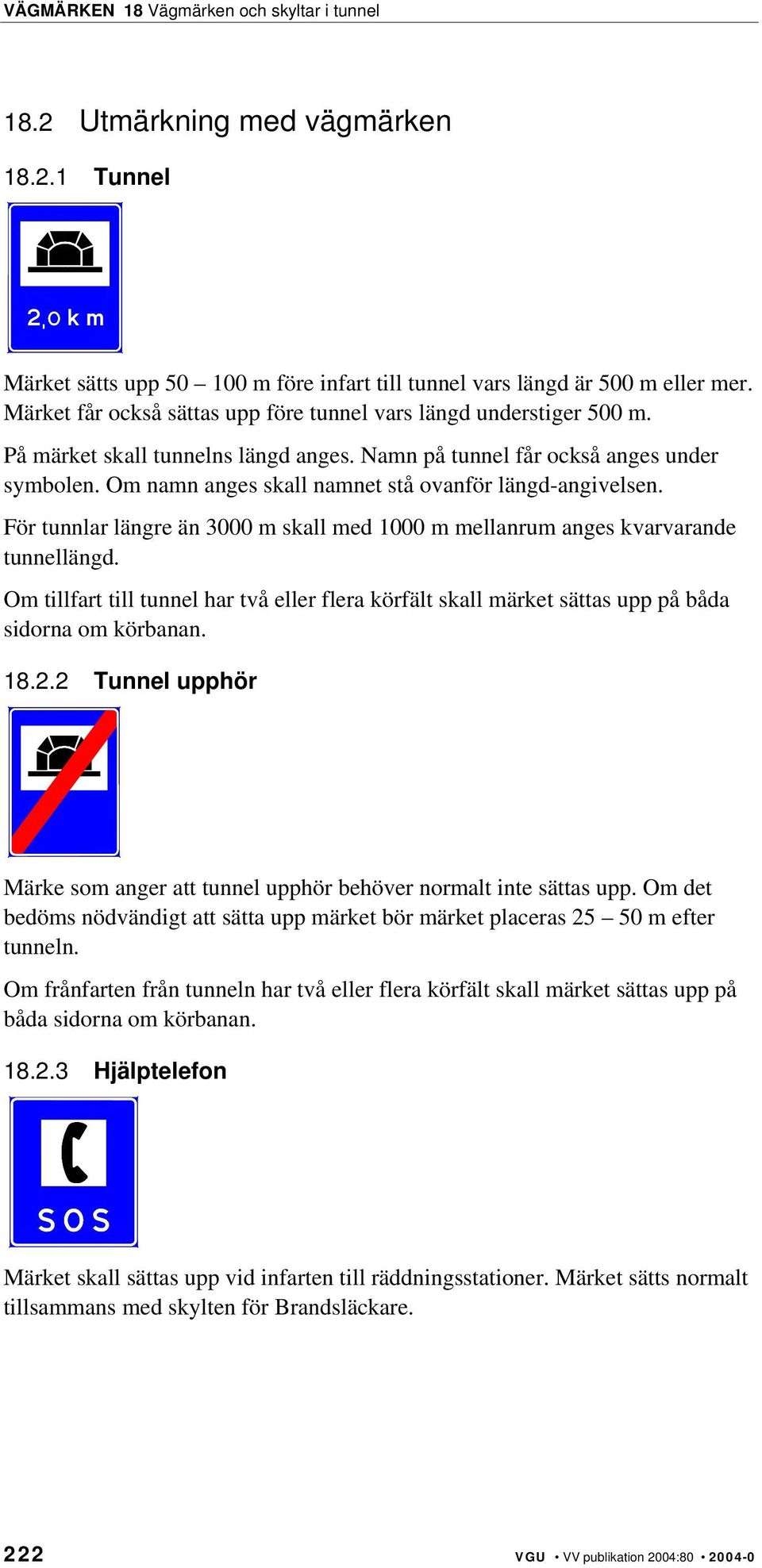

2 18.2 Utmärkning med vägmärken Tunnel Märket sätts upp m före infart till tunnel vars längd är 500 m eller mer. Märket får också sättas upp före tunnel vars längd understiger 500 m. På märket skall tunnelns längd anges. Namn på tunnel får också anges under symbolen. Om namn anges skall namnet stå ovanför längd-angivelsen. För tunnlar längre än 3000 m skall med 1000 m mellanrum anges kvarvarande tunnellängd. Om tillfart till tunnel har två eller flera körfält skall märket sättas upp på båda sidorna om körbanan Tunnel upphör Märke som anger att tunnel upphör behöver normalt inte sättas upp. Om det bedöms nödvändigt att sätta upp märket bör märket placeras m efter tunneln. Om frånfarten från tunneln har två eller flera körfält skall märket sättas upp på båda sidorna om körbanan Hjälptelefon Märket skall sättas upp vid infarten till räddningsstationer. Märket sätts normalt tillsammans med skylten för Brandsläckare. 222 VGU VV publikation 2004:

3 Nödfickor Nödficka A. Nödficka B. Märke för Nödficka sätts upp m före infarten till nödfickan. Vilket av märke Nödficka A eller Nödficka B som skall sättas upp anpassas till utformningen av fickan. Har tunneln två eller flera körfält i samma riktning skall märkena sättas på båda sidorna om körbanan. Tillstånd att sätta upp vägmärken för nödfickor skall i före-kommande fall sökas hos sektionen för Trafiklagstiftning, Strl vid enheten för Samhälle och trafik i Borlänge Omställbara vägmärken Om omställbara märken installeras skall de vara utförda och användas i enlighet med delen Vägmärken, kapitel Trafiksignaler Körfältssignaler Körfältssignaler skall vara utförda och placerade i enlighet med Vägmärkesförordningens föreskrifter och VGU, delen Trafiksignaler. VGU VV publikation 2004:

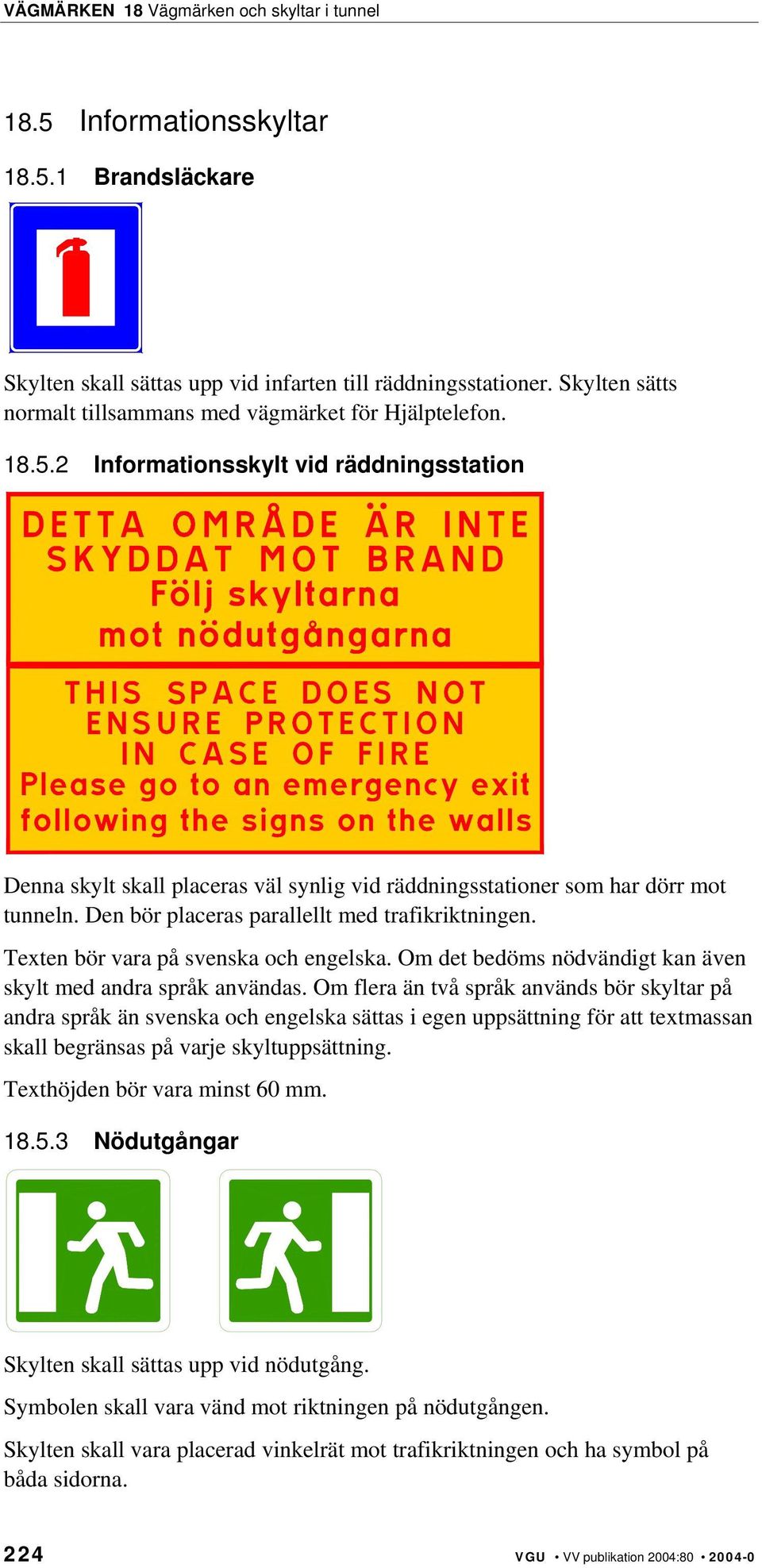

4 18.5 Informationsskyltar Brandsläckare Skylten skall sättas upp vid infarten till räddningsstationer. Skylten sätts normalt tillsammans med vägmärket för Hjälptelefon Informationsskylt vid räddningsstation Denna skylt skall placeras väl synlig vid räddningsstationer som har dörr mot tunneln. Den bör placeras parallellt med trafikriktningen. Texten bör vara på svenska och engelska. Om det bedöms nödvändigt kan även skylt med andra språk användas. Om flera än två språk används bör skyltar på andra språk än svenska och engelska sättas i egen uppsättning för att textmassan skall begränsas på varje skyltuppsättning. Texthöjden bör vara minst 60 mm Nödutgångar Skylten skall sättas upp vid nödutgång. Symbolen skall vara vänd mot riktningen på nödutgången. Skylten skall vara placerad vinkelrät mot trafikriktningen och ha symbol på båda sidorna. 224 VGU VV publikation 2004:

5 Riktning till nödutgång På sidoväggarna i tunneln skall skyltar sättas upp som anger avstånd och riktning till de närmast belägna nödutgångarna. Skyltar med riktning och avstånd till nödutgång skall finnas på var 50 m. VGU VV publikation 2004:
