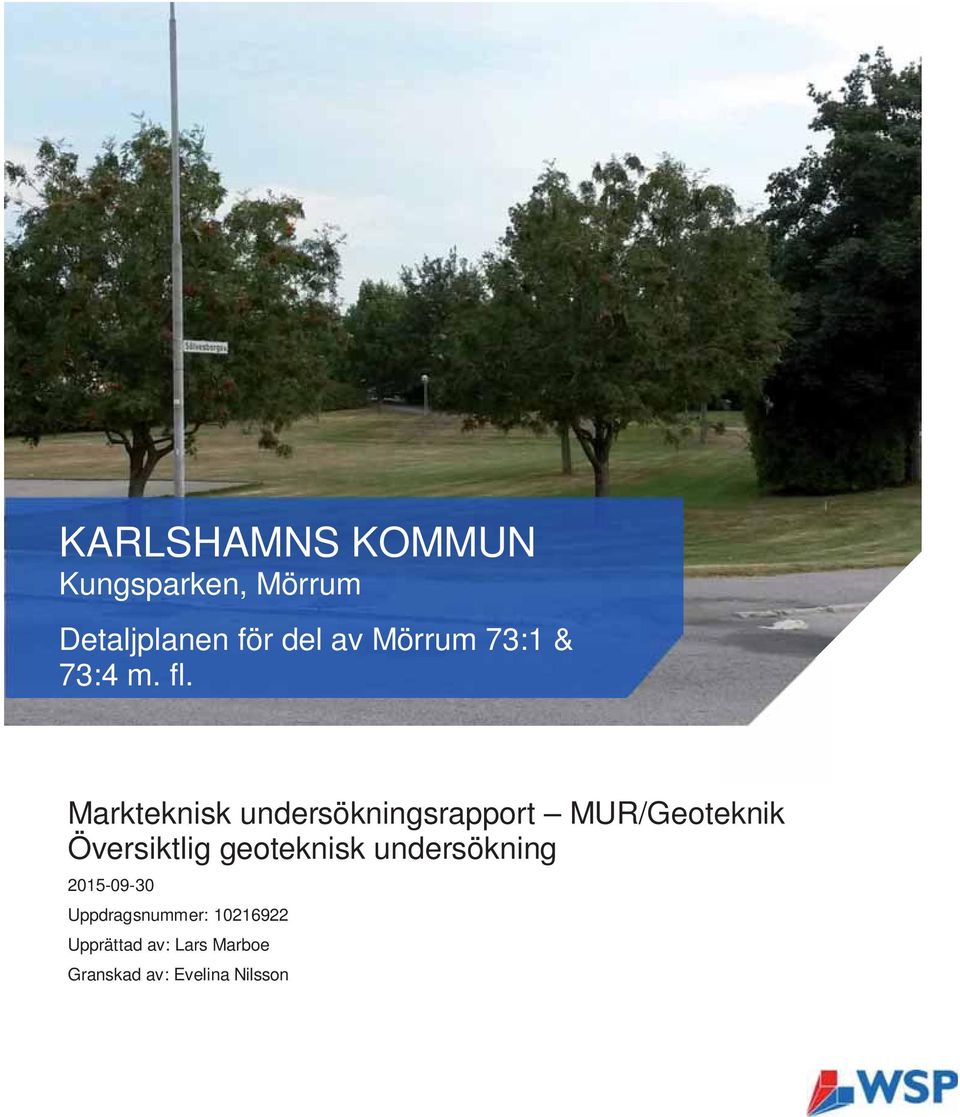

KARLSHAMNS KOMMUN Kungsparken, Mörrum Detaljplanen för del av Mörrum 73:1 & 73:4 m. fl.

Transkript

1 KARLSHAMNS KOMMUN Detaljplanen för del av Mörrum 73:1 & 73:4 m. fl. Markteknisk undersökningsrapport Uppdragsnummer: Upprättad av: Lars Marboe Granskad av: Evelina Nilsson

2 Uppdragsnr: Daterad: Detaljplanen för del av Mörrum 73:1 Reviderad: Handläggare: Lars Marboe KARLSHAMNS KOMMUN Detaljplanen för del av Mörrum 73:1 & 73:4 m.fl. Markteknisk undersökningsrapport KUND Karlshamns kommun Anna Terning L:\5140\ \3_Dokument\36_PM_Rapport\MUR\MUR Geo Kungsparken.docx Mall: Rapport Advanced 2010.dot ver 1.0 KONSULT WSP Samhällsbyggnad Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Lars Marboe (7)

3 Uppdragsnr: Daterad: Detaljplanen för del av Mörrum 73:1 Reviderad: Handläggare: Lars Marboe INNEHÅLL 1 OBJEKT OCH ÄNDAMÅL 4 2 UNDERLAG FÖR UNDERSÖKNINGEN 4 3 STYRANDE DOKUMENT 4 4 BEFINTLIGA FÖRHÅLLANDEN Topografi och ytbeskaffenhet 5 5 POSITIONERING 6 6 GEOTEKNISK FÄLTUNDERSÖKNING Undersökningsperiod Fältingenjör Provhantering 6 7 GEOTEKNISKA LABORATORIE-UNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod Laboratorieingenjör 7 8 HYDROGEOLOGISKA UNDERSÖKNINGAR 7 L:\5140\ \3_Dokument\36_PM_Rapport\MUR\MUR Geo Kungsparken.docx Mall: Rapport Advanced 2010.dot ver 1.0 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Ritning G IEG:s beteckningsblad Kalibrering CPT Laboratorieprotokoll Plan och undersökningspunkter 3 (7)

4 Uppdragsnr: Daterad: Detaljplanen för del av Mörrum 73:1 Reviderad: Handläggare: Lars Marboe 1 OBJEKT OCH ÄNDAMÅL Karlshamns kommun planerar för ett nytt område med bostäder, handel etc i Mörrum. WSP har på uppdrag av Karlshamns kommun utfört en översiktlig geoteknisk undersökning för att klargöra de geotekniska förutsättningarna i området. Denna marktekniska undersökningsrapport () innehåller en sammanställning av utförda undersökningar. På ritning G framgår ungefärliga lägen för planerade byggnader enligt alternativ 1. Det finns även ett alternativ 2 med en annan utformning. 2 UNDERLAG FÖR UNDERSÖKNINGEN Följande underlag har använts vid planering av den geotekniska fältundersökningen: - Ledningskartor och grundkarta - Plankarta och illustration av planerad bebyggelse 3 STYRANDE DOKUMENT Denna rapport ansluter till SS -EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Arbete etc. Standard och andra styrande dokument Fältplanering SS-EN samt SGF rapport 1:2013 Fältutförande Geoteknisk fälthandbok SGF rapport 1:2013 SS-EN-ISO L:\5140\ \3_Dokument\36_PM_Rapport\MUR\MUR Geo Kungsparken.docx Mall: Rapport Advanced 2010.dot ver 1.0 Beteckningssystem SGF/BGS beteckningssystem 2001:2 samt SGF kompletterat beteckningsblad Se även IEG:s beteckningsblad i bilaga 1. Tabell 2. Fältundersökningar Undersökning Standard och andra styrande dokument CPT-sondering SS-EN ISO :2012 SGI Information 15 CPT-Sondering Geoteknisk fälthandbok SGF rapport 1:2013 Trycksondering Geoteknisk fälthandbok SGF rapport 1:2013 Skruvprovtagning Geoteknisk fälthandbok SGF rapport 1:2013 Grundvattenmätning SS-EN-ISO samt SS-EN (7)

5 Uppdragsnr: Daterad: Detaljplanen för del av Mörrum 73:1 Reviderad: Handläggare: Lars Marboe Tabell 3. Laboratorieundersökningar Undersökning Standard och andra styrande dokument Jordartsbeskrivning Enligt SS-EN/ISO & SS-EN/ISO Naturlig vattenkvot Enligt SS , utgåva 3 4 BEFINTLIGA FÖRHÅLLANDEN 4.1 Topografi och ytbeskaffenhet Terrängen inom området är relativt plan. Markytans nivå ligger kring +14 i Kungsparken (som ligger öster om Kungsvägen) och kring +16 inom Mörrum 73:1 (som ligger väster om Kungsvägen). Vegetationen är blandad enstaka träd, buskar och sly kombinerat med öppna gräsytor. Berg i dagen har observerats i det sydvästra hörnet av Mörrum 73:1. L:\5140\ \3_Dokument\36_PM_Rapport\MUR\MUR Geo Kungsparken.docx Mall: Rapport Advanced 2010.dot ver 1.0 Bild 1. Aktuellt område. Flygfoto från 5 (7)

6 Uppdragsnr: Daterad: Detaljplanen för del av Mörrum 73:1 Reviderad: Handläggare: Lars Marboe 5 POSITIONERING De geotekniska undersökningspunkterna har satts ut samt nivåbestämts med GPS, mätklass B, av Jan Svensson, Karlshamns kommun. Koordinatsystem i plan är SWEREF och höjdsystemet är RH GEOTEKNISK FÄLTUNDERSÖKNING De geotekniska fältarbetena är utförda med hjälp av en borrbandvagn Geotech 604 med utrustning enligt tabell 4. Utförda sonderingar och provtagningar redovisas i tabell 5 och 6. Resultaten av undersökningen redovisas på ritning G Tabell 4. Utrustning Utrustning Skruvprovtagare Anmärkning Ø100 mm (stång Ø42 mm) CPT-sondering Spets nr. 4538, kalibrering se bilaga 2. Tabell 5. Utförda sonderingar Sondering Antal Typ/Anmärkning CPT-sondering 5 Trycksondering 3 Tabell 6. Utförda provtagningar i fält L:\5140\ \3_Dokument\36_PM_Rapport\MUR\MUR Geo Kungsparken.docx Mall: Rapport Advanced 2010.dot ver 1.0 Provtagning Antal Typ/Anmärkning Störd skruvprovtagning 11 Installation av gw-rör Undersökningsperiod Den geotekniska fältundersökningen utfördes i augusti, Fältingenjör Den geotekniska undersökningen utfördes av fältgeotekniker Emil Nilsson, PGB AB. 6.3 Provhantering Provtagning och hantering av jordprover har utförts i enlighet med Geoteknisk fälthandbok SGF rapport 1: (7)

7 Uppdragsnr: Daterad: Detaljplanen för del av Mörrum 73:1 Reviderad: Handläggare: Lars Marboe 7 GEOTEKNISKA LABORATORIE- UNDERSÖKNINGAR 7.1 Utförda undersökningar Utförda geotekniska laboratorieundersökningar redovisas i tabell 7. Resultaten framgår av bilaga 3 samt på ritning G Tabell 7. Utförda undersökningar Undersökning Antal Typ/Anmärkning Jordartsbenämning 3 Naturlig vattenkvot 1 Konflytgräns Undersökningsperiod Den geotekniska laboratorieundersökningen utfördes i september, Laboratorieingenjör Den geotekniska laboratorieundersökningen utfördes av Karina Stjärne på WSP:s laboratorium i Göteborg. L:\5140\ \3_Dokument\36_PM_Rapport\MUR\MUR Geo Kungsparken.docx Mall: Rapport Advanced 2010.dot ver HYDROGEOLOGISKA UNDERSÖK- NINGAR Tre stycken geogrundvattenrör och tre stycken miljörör har installerats i området. De utförda mätningarna ger ingen entydig bild av grundvattennivån inom området. Flertalet rör är dock torra ner till minst 2 m djup. 7 (7)

8 Datum: Ämne: Beteckningsblad Bilaga C, IEG:s rapport 13:2010 IEG:s beteckningsblad Berg och Jord - översättningsnyckel Nedanstående baseras på Trafikverkets översättningsnyckel från SGF/BGS beteckningssystem 2001 till SS- EN Huvudord Tilläggsord Skikt/lager Ro B berg Bo Bl blockjord bo bl blockig FrRo Br rösberg Dy Dy dy dy dy dyig dy dy dyskikt Cs Cs Misstänkt förorenad jord enligt rutinbedömning i fält cs cs lokalt förekommande föroreningar cs cs föroreningar finns som tunnare skikt Mg F fyllning Gy Gy gyttja gy gy gyttjig gy gy gyttjeskikt Gy/Cl Gy/Le kontakt gyttja överst, lera underst ( ) () något, t ex (sa) = något sandig ( ) ( ) tunnare skikt Gr Gr grus gr gr grusig gr gr grusskikt So J jord Cl Le lera cl le lerig cl le lerskikt Ti Mn morän BoTi BlMn block- och stenmorän CoTi StMn stenmorän GrTi GrMn grusmorän SaTi SaMn sandmorän SiTi SiMn siltmorän ClTi LeMn lermorän (moränlera) Hu Mu mulljord (mylla, matjord) hu mu mullhaltig hu mu mullskikt Sa Sa sand sa sa sandig sa sa sandskikt Si Si silt si si siltig si si siltskikt Sh Sk skaljord sh sk med skal sh sk skalskikt ShGr SkGr skalgrus ShSa SkSa skalsand Co St stenjord co st stenig co st stenskikt Su Su sulfidjord su su sulfidjordshaltig su su sulfidjordssikt SuCl SuLe sulfidlera SuSi SuSi sulfidsilt Suox Pt Suox T Sulfatjord = Oxiderad sulfidjord, torv pt t torvhaltig pt t torvskikt Ptf Tl lågförmultnad torv (tidigare benmänd filttorv) (eng. fibrous) Ptp Tm mellantorv (eng. pseudofibrous) Pta Th högförmultnad torv (tidigare benämnd dytorv) (eng. amorphous) Pr Vx växtdelar (trärester) (eng. remains) dc ox t ox (efter huvudord) torrskorpa, t ex Let och Sit = torskorpa av lera resp. silt. Exempel Cldc, Sidc torrskorpa av sulfidjord (oxiderad) pr vx med växtdelar pr vx växtdelsskikt v v varvig, t ex vle = varvig lera (beteckningen varvig bör förbehållas glaciala avlagringar) ( ) ) ( ( ) ) ( något alt. tunna mycket Tilläggsord som beskriver ingående underfraktioner (t.ex. sandigt grus sagr, grusig lera grcl) skrivs med gemener. Underfraktioner skall placeras som adjektiv i den ordning intill huvudordet som visar deras respektive betydelse. Skiktad jord skrivs med understrukna tilläggsord med gemener efter huvudordet, (t.ex. grusig lera med sandskikt grcl sa). Huvudfraktionen ska för klarhetens skull anges med versal begynnelsebokstav. Fyllningens innehåll skrivs ut i klartext på engelska t.ex. Mg/asphalt, brick, Mineraljordarter delas in i fin, mellan och grov exempelvis: Exempel på andra benämningar: Mellangrus MGr Finsand FSa ngt lerig siltig sand m tunna siltskikt (cl)sisa (si) Fingrus FGr Grovsilt CSi stenig grusig sandmorän cogrsamn Grovsand CSa Finsilt FSi Oxiderad siltig torrkorpesulfidlera sisuclox IEG Implementeringskommission för Europastandarder inom Geoteknik c/o IVA Box 5073 SE Stockholm e-post: ieg@iva.se Org. Nr Styrelsens säte: Stockholm

9 Bilaga 2, sid 1(1) CERTIFICATE FOR CPT PROBE 4538 Probe No 4538 Date of Calibration Replacement of Calibrated by Christoffer Hurtig File name doc Point Resistance Tip Area 10cm² Maximum Load 50 MPa Range 50 MPa Scaling Factor 1787 Resolution kpa Area factor (a) at 1MPa ERRORS Max. Temperature effect when not loaded Temperature range 0 40 deg. Celsius. Local Friction kpa Sleeve Area 150cm² Maximum Load 0.5 MPa Range 0.5 MPa Scaling Factor 3747 Resolution kpa Area factor (b) at 1MPa ERRORS Max. Temperature effect when not loaded kpa Temperature range 0 40 deg. Celsius. Pore Pressure Maximum Load 2.5 MPa Range 2 MPa Scaling Factor 3595 Resolution kpa ERRORS Max. Temperature effect when not loaded Temperature range 0 40 deg. Celsius kpa Tilt Angle. Scaling Factor 1 Range 0-40 Deg. BACK-UP MEMORY

10 Bilaga 3, sid 1(2) Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare WSP Karlskrona Fax: Uppdragsnummer Borrhål W01 Fältundersökning EN Ankomst PG Skr Kv St I Kv St II Labundersökning X Granskning KS sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Djup 2) 3) w N 4) w L m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) Provtagningsmetod Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet 2,3 brun varvig LERA, tunna siltskikt ,0 S t 5) fu 5) r 5) typ 6) klass 6) Anm. 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 13, Tabell CB/1 * Tagna med slutare - spår av slutarbleck Provet fyller ej helt hylsans diameter L:\5250\WSP Karlskrona\ \

11 Bilaga 3, sid 2(2) Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare WSP Karlskrona Fax: Uppdragsnummer Borrhål W02 Fältundersökning EN Ankomst PG Skr Kv St I Kv St II Labundersökning X Granskning KS sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Djup 2) 3) w N 4) w L m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) Provtagningsmetod Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet 0,4 1,0 1,1 1,9 brun SAND brun varvig lerig SILT, siltskikt, tunna lerskikt S t 5) fu 5) r 5) typ 6) klass 6) Anm. 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 13, Tabell CB/1 * Tagna med slutare - spår av slutarbleck Provet fyller ej helt hylsans diameter L:\5250\WSP Karlskrona\ \

12 10:12 73:4 73:5 70:1 Lr s:7 12:28 10:29 Lr 73:1 73:6 s: Kungsvägen Sölvesborgsvägen Stjärnhem Gustavstorpsvägen s:7 Gustavstorpsvägen
