1 2002:08 Citybanan i Stockholm Förstudie Februari 2002

2 Medverkande Banverkets projektgrupp för Citybanan Riggert Andersson, projektledare Mattias Andersson, projektingenjör Bengt Bellander, teknik Marja Bernström, information Kurt Eriksson, teknik Gunilla Glantz, trafik och marknad Anders Hedlund, planeringsprocess Förstudien har sammanställts av Anders Hedlund Första tryckningen, februari 2002.

3 Förord Banverket har i december 2000 av regeringen fått i uppdrag att planera för en utbyggnad av spårkapaciteten genom centrala Stockholm. Ett viktigt steg i Banverkets planeringsprocess i enlighet med lagen om byggande av järnväg är framtagandet av förstudien. Syftet med förstudien är att identifiera möjliga och genomförbara alternativ. Förstudien har utarbetats vid Östra Banregionen. Banverket har, genom de gångna årens utredningsarbete, en gedigen kunskap om alternativa spårutbyggnader och deras egenskaper. Denna förstudie tar avstamp i denna kunskap och utvärderar de tre utbyggnadsprinciper, Tredje spåret, Pendeltågstunneln och Kungsholmenbanan. För var och en av dessa principer har två utbyggnadsalternativ studerats. Med stöd i bedömningar av behovet av framtida tågtrafik står det klart att alternativen med Tredje spåret inte kan möta efterfrågan på längre sikt kapaciteten är inte tillräcklig. Kungsholmenbanans alternativ medför en uppdelning av trafiken i två stråk genom centrala Stockholm som innebär nackdelar för alltför många resenärer vad gäller möjligheten att snabbt och effektivt nå sina målpunkter. Endast Pendeltågstunneln kan tillgodose behovet av tillgänglighet och transportkvalitet på sikt, utan att för den skull medföra stora intrång i stadsoch kulturmiljön. Banverket kommer nu att genom en järnvägsutredning närmare studera Pendeltågstunneln med alternativa sträckningar, stationslägen, kapacitet m m. Banverket kommer därefter att med utredningen som grund föreslå att regeringen prövar tillåtligheten av Pendeltågstunneln. Sundbyberg 31 januari 2002 Kjell-Åke Averstad Chef för Östra Banregionen

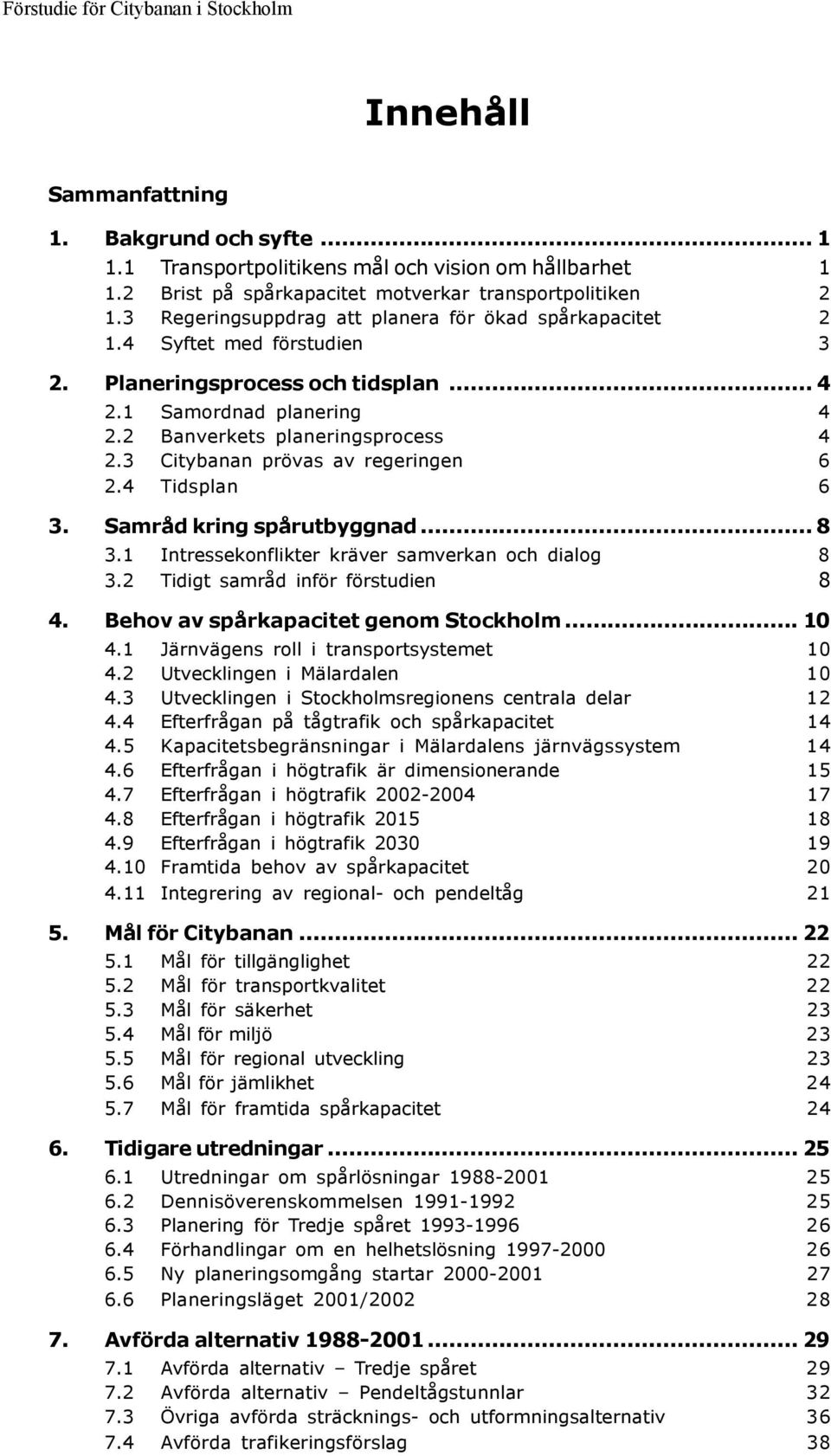

4 Innehåll Sammanfattning 1. Bakgrund och syfte Transportpolitikens mål och vision om hållbarhet Brist på spårkapacitet motverkar transportpolitiken Regeringsuppdrag att planera för ökad spårkapacitet Syftet med förstudien 3 2. Planeringsprocess och tidsplan Samordnad planering Banverkets planeringsprocess Citybanan prövas av regeringen Tidsplan 6 3. Samråd kring spårutbyggnad Intressekonflikter kräver samverkan och dialog Tidigt samråd inför förstudien 8 4. Behov av spårkapacitet genom Stockholm Järnvägens roll i transportsystemet Utvecklingen i Mälardalen Utvecklingen i Stockholmsregionens centrala delar Efterfrågan på tågtrafik och spårkapacitet Kapacitetsbegränsningar i Mälardalens järnvägssystem Efterfrågan i högtrafik är dimensionerande Efterfrågan i högtrafik Efterfrågan i högtrafik Efterfrågan i högtrafik Framtida behov av spårkapacitet Integrering av regional- och pendeltåg Mål för Citybanan Mål för tillgänglighet Mål för transportkvalitet Mål för säkerhet Mål för miljö Mål för regional utveckling Mål för jämlikhet Mål för framtida spårkapacitet Tidigare utredningar Utredningar om spårlösningar Dennisöverenskommelsen Planering för Tredje spåret Förhandlingar om en helhetslösning Ny planeringsomgång startar Planeringsläget 2001/ Avförda alternativ Avförda alternativ Tredje spåret Avförda alternativ Pendeltågstunnlar Övriga avförda sträcknings- och utformningsalternativ Avförda trafikeringsförslag 38

5 8. Beskrivning av utredningsalternativ Framtidsscenarier Jämförelsealternativet Tredje spåret Pendeltågstunneln Kungsholmenbanan Måluppfyllelse spårkapacitet Trafikeringen i jämförelsealternativet Tredje spårets trafikering Trafikeringen med Pendeltågstunneln Trafikeringen med Kungsholmenbanan Måluppfyllelse tillgänglighet och transportkvalitet Mellanregional tillgänglighet Tillgänglighet i Mälardalen Tillgänglighet i Stockholms län Målpunkter i centrala Stockholm Byten vid pendeltågsstationer Tränsel vid Stockholms central Trängsel på pendeltågen Driftsäkerhet Måluppfyllelse regional utveckling Regionaltågstrafik och regionförstoring Pendeltågen bidrar till en sammanhållen Stockholmsregion Måluppfyllelse miljö och säkerhet Intrång i stads- och kulturmiljö Indirekt miljöpåverkan och markanvändningseffekter Säkerhet Utbyggnadskedet Tredje spåret Pendeltågstunneln Kungsholmenbanan Spårkapacitetshöjande åtgärder Samhällsekonomiska beräkningar Kalkylunderlag Samhällsekonomiskt kalkylresultat Ställningstagande och rekommendationer Banverkets ställningstagande Rekommendationer inför fortsatt planering 97 Referenser Bilagor 1 Regeringens uppdrag om planering för utökad spårkapacitet 2 Länstyrelsens beslut om betydande miljöpåverkan

6 Sammanfattning Kapacitetsbrist hindrar utvecklingen av tågtrafiken Den södra järnvägsinfarten till centrala Stockholm består av två spår, samma antal som när spåren invigdes Detta dubbelspår trafikeras 2002 av drygt 500 tåg per dygn. I högtrafiktid är kapaciteten maximalt utnyttjad. Om det fanns plats på spåren skulle fler tåg köras efterfrågan på tågtrafik är vissa tider upp emot 50% större än vad kapaciteten i denna s k getingmidja medger. På längre sikt 2030 och där bortom behövs mer än dubbla den kapacitet som spåren har idag. Kapacitetsbristen är ett hinder för att utveckla tågtrafiken i Mälardalen och övriga mellan sverige. På grund av den täta trafiken finns små marginaler för att hantera störningar. En störning sprider sig lätt och kan påverka tågtrafiken i stora delar av landet. Regeringsuppdrag om ökad spårkapacitet senast 2011 Kapacitetsbristen är inget nytt problem. Sedan slutet av 1980-talet har Banverket och andra utrett hur kapaciteten ska kunna ökas. Det utredningsarbetet ligger till grund för denna förstudie, men har också lett fram till den utbyggnad från två till fyra spår mellan Årsta och Stockholms södra som påbörjades När den utbyggnaden är klar 2004 kan tågtrafiken öka men inte i tillräcklig utsträckning för tillgodose efterfrågan. I december 2000 fick Banverket i uppdrag av regeringen att planera för en utökning av spårkapaciteten genom centrala Stockholm. Regeringens uppdrag innebär att en ökad spårkapacitet ska kunna tas i bruk senast Banverket har gett spårkapacitetsprojektet namnet Citybanan i Stockholm. Tre principalternativ har studerats I förstudien behandlas tre principalternativ till spårutbyggnad: Tredje spåret. Ett nytt spår byggs längs befintliga spår mellan Stockholm södra och Stockholms central. Spårområdet måste då breddas. Två alternativ har studerats; ett som innebär ett körfält mindre på Centralbron, utredningsalternativ 1 (UA 1) och ett alternativ som innebär att hela Centralbron ersätts med en tunnel (UA 2). Beräknad kostnad: 2600 (UA 1) respektive 9900 miljoner kr (UA 2) 1. Pendeltågstunneln. En tunnel med två spår byggs mellan Stockholms södra och Tomteboda. Nya stationer anläggs i Stockholm city och vid Odenplan. På Södermalm har två alternativa stationslägen studerats Stockholms södra (UA 3) resp Slussen (UA 4). Beräknad kostnad: 6700 (UA 3) respektive 7400 miljoner kr (UA 4) 1. Kungsholmenbanan. En tågtunnel med två spår byggs mellan Älvsjö och Tomteboda. Nya stationer anläggs vid Liljeholmen och Fridhemsplan. I Vasastan har två alternativa stationslägen studerats Karlberg (UA 5) resp Odenplan (UA 6). Beräknad kostnad: 6200 (UA 5) respektive 6400 miljoner kr (UA 6) 1. 1 Kostnaderna anges i 2001 års penningvärde.

7

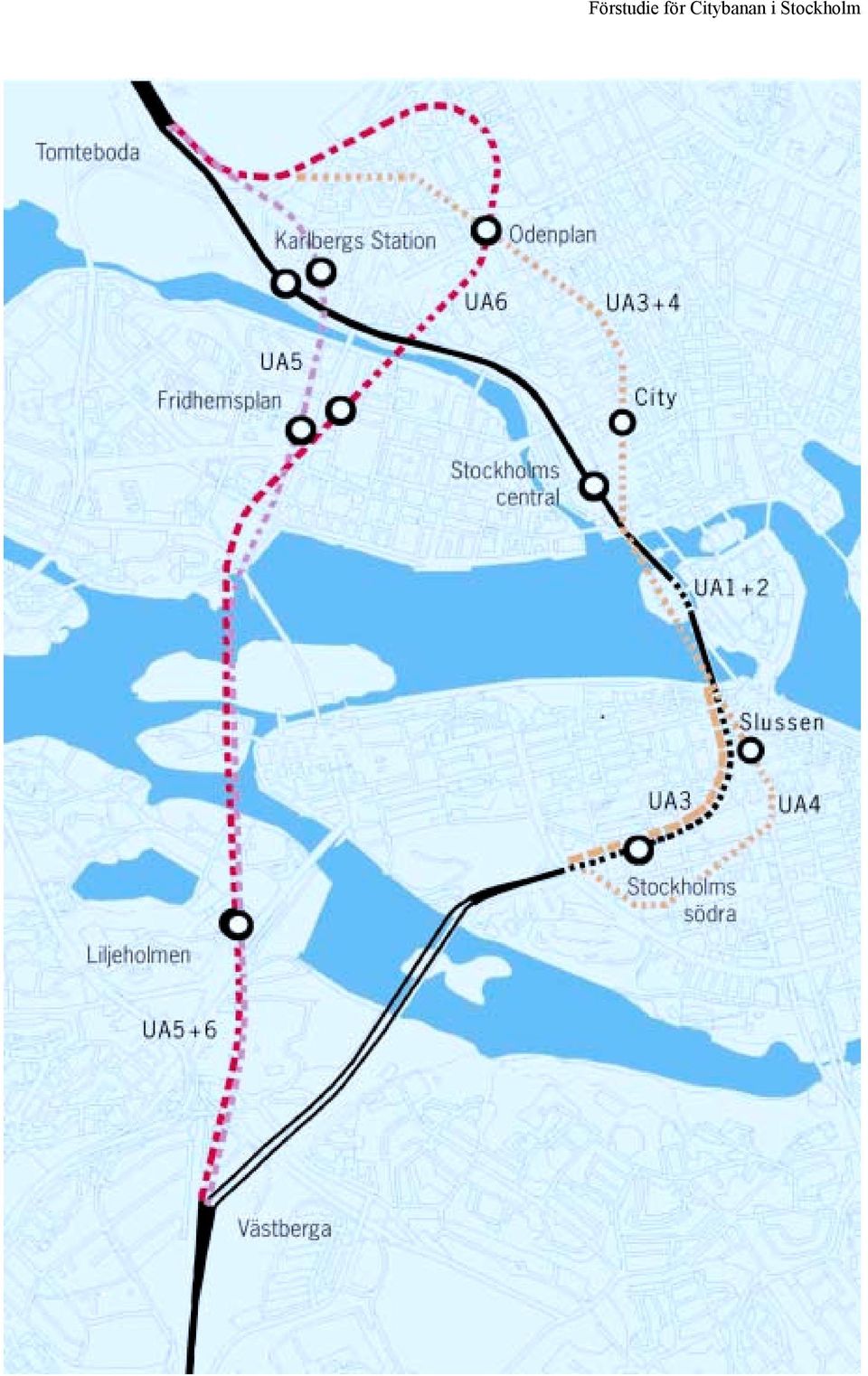

8 De sammanlagt sex utredningsalternativen har jämförts med ett jämförelsealternativ som innebär dagens två spår kompletterade med de två nya spår mellan Årsta och Stockholms södra som tas i bruk Samråd Ett s k tidigt samråd för Citybanan har genomförts i enlighet med miljöbalkens bestämmelser under perioden april-augusti En stor andel av de som lämnat synpunkter förordar att en pendeltågstunnel via cityområdet byggs. Några intressenter förordar att Kungsholmenbanan byggs, eller att en sådan lösning utreds. Utvecklingen i regionen fram till 2015 och 2030 I förstudien behandlas Citybanans möjligheter i framtiden att tillgodose resenärernas behov och uppnå riksdagens transportpolitiska mål. Som tidshorisont har Banverket valt 2015 respektive 2030 och där bortom. För att fånga in omvärldsförändringar av betydelse för resbehov och tågtrafik har antaganden gjorts om bland annat befolkningsutvecklingen och transportinfrastrukturens utveckling. Dessa antaganden bygger på prognoser och scenarier som hämtats från landstingets förslag till regional utvecklingsplan för Stockholms län (RUFS). Enligt scenarierna i RUFS kan befolkningen i Stockholms län till 2030 ha ökat till 2,3-2,4 miljioner invånare, dvs med upp till ca invånare. Banverket har tagit ställning för Pendeltågstunneln Banverket menar att det endast är de två alternativen med Pendeltågstunneln (UA 3 och UA 4) som svarar mot det långsiktiga behovet av kapacitet genom centrala Stockholm. Pendeltågstunneln ger dessutom de största positiva effekterna på tillgänglighet, transportkvalitet och regional utveckling. Systemet med pendeltågstunnel och ytspår ska utformas och trafikeras med hög säkerhet för resenärer och omgivning. Pendeltågstunneln ger små intrång i stadsmiljön och skadar inga höga kulturmiljövärden. Tredje spåret möjliggör utveckling av en efterfrågad tågtrafik till att börja med. På sikt, redan innan 2030, är kapaciteten otillräcklig. Tredje spåret är därför ingen hållbar lösning på problemet med bristande spårkapacitet. Kungsholmenbanan ger stor spårkapacitet, men innebär samtidigt ett komplext och svårtrafikerat system. Uppdelningen av tågtrafik i två stråk genom centrala Stockholm gör det omöjligt att på sikt anordna en regional- och pendeltågstrafik som svarar mot resenärernas behov av en regelbunden trafik och av att snabbt kunna nå sina målpunkter. Mot bakgrund av den utredning av alternativens egenskaper och effekter som gjorts inom ramen för förstudien anser Banverket att endast Pendeltågstunneln kan komma ifråga för vidare utredning. Järnvägsutredning nästa steg i planeringsprocessen Förstudien är det första skedet i Banverkets stegvisa planeringsprocess. Med förstudien som grund går nu Banverket vidare och upprättar en järnvägsutredning för Pendeltågstunneln. I järnvägsutredningen ska bland annat frågor om spårkapacitet, trafikering och utformning studeras närmare.

9 I anslutning till utredningen genomförs ett s k utökat samråd med allmänhet, myndigheter och andra intressenter. Till järnvägsutredningen hör också en miljökonsekvensbeskrivning (MKB) som ska granskas och godkännas av länsstyrelsen. Citybanan prövas av regeringen Citybanan ger nya planeringsförutsättningar i en tätbebyggd storstadsmiljö med höga miljövärden. Eftersom spårutbyggnaden är av ett sådant ingripande slag kommer Banverket att begära att pendeltågstunneln tillåtlighetsprövas av regeringen enligt bestämmelserna i miljöbalken. Regeringens prövning kommer att grunda sig bland annat på järnvägsutredningen med MKB och på de synpunkter som som framförts vid samråd och i remissvar över järnvägsutredningen. Banverkets avsikt är att lämna sin ansökan till regringen i början av Om regeringen ger Citybanan tillåtlighet avslutas sedan planeringen hos Banverket som upprättar den s k järnvägsplan som krävs innan utbyggnaden kan påbörjas. Kan kapaciteten höjas före 2011? Utbyggnaden av Pendelstågstunneln kan enligt Banverkets bedömning tidigast påbörjas hösten Efter ungefär 5,5 års byggtid skulle tunneln kunna tas i bruk Men redan idag finns behov att utöka tågtrafiken och eftertrågan på tågtrafik kommer att öka under den tioårsperiod som återstår innan spårutbyggnaden kan stå klar. En tillfällig ombyggnad av södra infarten till Stockholms central i kombination med en förkortning av signalsträckorna skulle höja kapaciteten på sträckan ytterligare fyra tåg per timme och riktning skulle kunna köras i högtrafik. Ombygganden har kostnadsberäknats till 200 miljoner kr ooch kan tidigast stå färdig Banverket ska fortsätta att utreda förutsättningarna för att denna provisorisk åtgärd genomförs i väntan på att Pendeltågstunneln ska stå färdig.

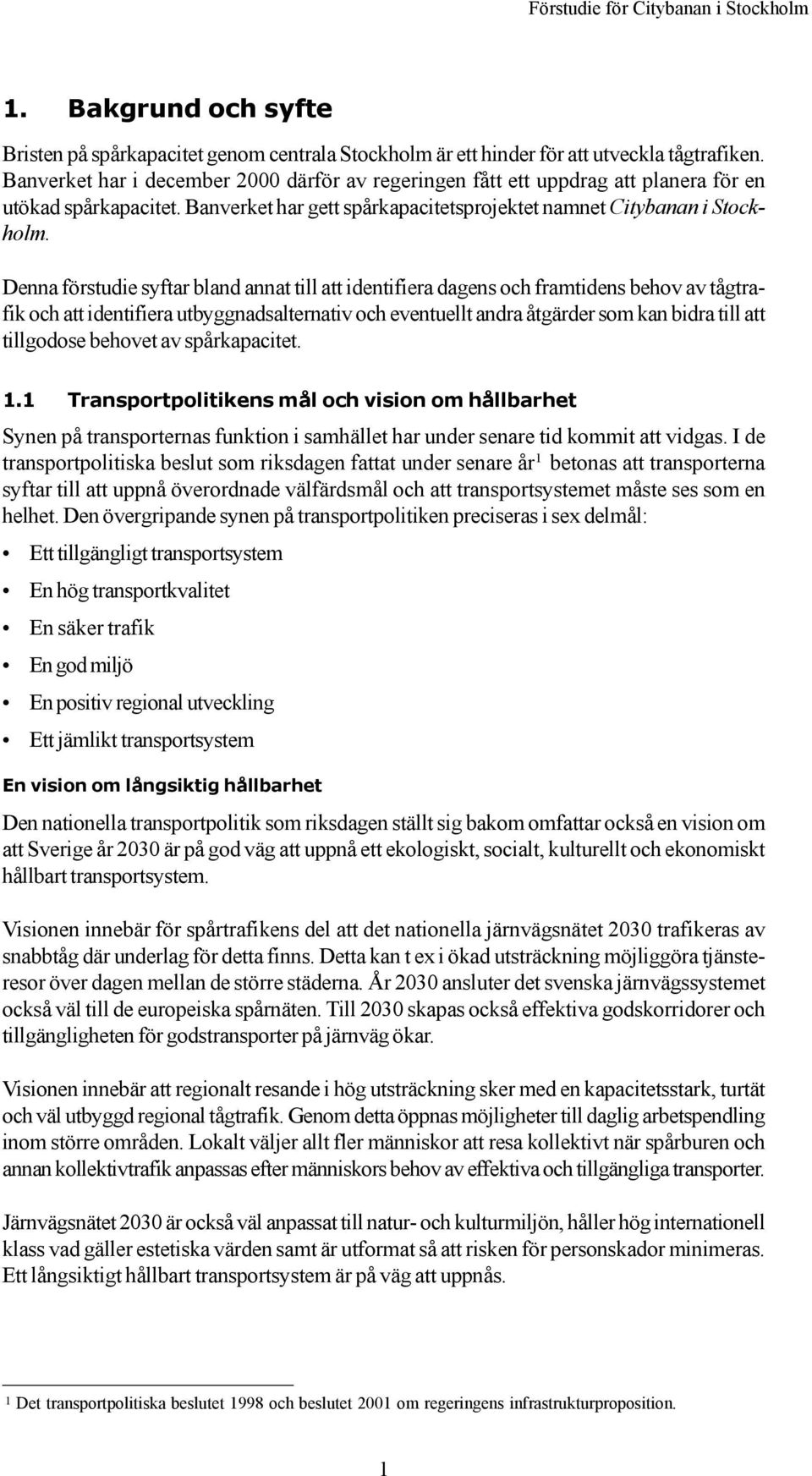

10 1. Bakgrund och syfte Bristen på spårkapacitet genom centrala Stockholm är ett hinder för att utveckla tågtrafiken. Banverket har i december 2000 därför av regeringen fått ett uppdrag att planera för en utökad spårkapacitet. Banverket har gett spårkapacitetsprojektet namnet Citybanan i Stockholm. Denna förstudie syftar bland annat till att identifiera dagens och framtidens behov av tågtrafik och att identifiera utbyggnadsalternativ och eventuellt andra åtgärder som kan bidra till att tillgodose behovet av spårkapacitet. 1.1 Transportpolitikens mål och vision om hållbarhet Synen på transporternas funktion i samhället har under senare tid kommit att vidgas. I de transportpolitiska beslut som riksdagen fattat under senare år 1 betonas att transporterna syftar till att uppnå överordnade välfärdsmål och att transportsystemet måste ses som en helhet. Den övergripande synen på transportpolitiken preciseras i sex delmål: Ett tillgängligt transportsystem En hög transportkvalitet En säker trafik En god miljö En positiv regional utveckling Ett jämlikt transportsystem En vision om långsiktig hållbarhet Den nationella transportpolitik som riksdagen ställt sig bakom omfattar också en vision om att Sverige år 2030 är på god väg att uppnå ett ekologiskt, socialt, kulturellt och ekonomiskt hållbart transportsystem. Visionen innebär för spårtrafikens del att det nationella järnvägsnätet 2030 trafikeras av snabbtåg där underlag för detta finns. Detta kan t ex i ökad utsträckning möjliggöra tjänsteresor över dagen mellan de större städerna. År 2030 ansluter det svenska järnvägssystemet också väl till de europeiska spårnäten. Till 2030 skapas också effektiva godskorridorer och tillgängligheten för godstransporter på järnväg ökar. Visionen innebär att regionalt resande i hög utsträckning sker med en kapacitetsstark, turtät och väl utbyggd regional tågtrafik. Genom detta öppnas möjligheter till daglig arbetspendling inom större områden. Lokalt väljer allt fler människor att resa kollektivt när spårburen och annan kollektivtrafik anpassas efter människors behov av effektiva och tillgängliga transporter. Järnvägsnätet 2030 är också väl anpassat till natur- och kulturmiljön, håller hög internationell klass vad gäller estetiska värden samt är utformat så att risken för personskador minimeras. Ett långsiktigt hållbart transportsystem är på väg att uppnås. 1 Det transportpolitiska beslutet 1998 och beslutet 2001 om regeringens infrastrukturproposition. 1

11 1.2 Brist på spårkapacitet motverkar transportpolitiken Den södra infarten till centrala Stockholm består av två spår, samma antal som när spåren invigdes Detta dubbelspår trafikeras idag av drygt 500 tåg per dygn. I högtrafiktid är kapaciteten maximalt utnyttjad. Om det fanns plats på spåren skulle fler tåg köras efterfrågan på tågtrafik är idag större än vad kapaciteten i denna s k getingmidja medger. Kapacitetsbristen är ett hinder för att utveckla tågtrafiken i Mälardalen. På grund av den täta trafiken finns inte några marginaler för att hantera störningar. En störning sprider sig lätt till många tåg och kan påverka tågtrafiken i stora delar av landet. Kapacitetsbristen är inget nytt problem. Under perioden har Banverket och andra genomfört ett antal studier och utredningar om hur kapaciteten söder om Stockholms central ska kunna ökas. Det utredningsarbetet ligger till grund för den förstudie som här presenteras, men också för den spårutbyggnad mellan Årsta och Stockholms södra som påbörjats När utbyggnaden är klar 2004 kan tågtrafiken öka men inte i tillräcklig utsträckning för att tillgodose efterfrågan. För att tillgodose denna efterfrågan och ge möjlighet till en framtida utveckling av tågtrafiken måste kapaciteten mellan Stockholms södra och Stockholms central öka. Banverket konstaterar att kapacitetsbristen i spårsystemet i centrala Stockholm medför att transportpolitiska visioner och mål motverkas: Tillgängligheten till järnvägsnätet (nationellt, regionalt och lokalt) är för låg, kvaliteten i resandet sänks genom störningar i trafiken och trängsel på tågen och möjligheter att uppnå miljövinster genom att använda och utveckla tågtrafiken minskar. De brister i inom- och mellanregional tillgänglighet som begränsningarna för tågtrafiken medför motverkar den ekonomiska och sociala utveckling som eftersträvas. 1.3 Regeringsuppdrag att planera för ökad spårkapacitet Den 14 december 2000 fick Banverket i uppdrag av regeringen att planera för en utbyggnad av spårkapaciteten genom centrala Stockholm. Regeringens uppdrag innebär att en spårutbyggnad ska kunna tas i bruk senast I uppdraget behandlas bland annat spårutbyggnadens syfte. Av regeringsuppdraget framgår bland annat: En spårutbyggnad är angelägen för att kunna nyttiggöra de redan gjorda investeringarna i Grödinge-, Nynäs-, Svealands-, Mälar-, Ostkust- och Arlandabanorna. Spårutbyggnaden är viktig för såväl mellanregional som regional tågtrafik. Spårutbyggnaden är viktig för den regionförstoring som är möjlig med redan utförda utbyggnader i Mälardalen. Spårutbyggnaden är viktig för att kunna erbjuda en attraktiv kollektivtrafik även på längre sikt. Stor hänsyn ska tas till de mycket stora kulturhistoriska värdena vid Riddarholmen och Gamla stan. Särskild vikt ska läggas vid säkerheten för olika typer av transporter. Särskild vikt ska läggas vid konsekvenser för olika typer av störningar. Se vidare bilaga 1. 2

12 1.4 Syftet med förstudien När det gäller den s k getingmidjan mellan Stockholms södra och Stockholms central har Banverket under lång tid utrett kapacitetsproblemen och möjligheterna att bygga ut spårkapaciteten. Förstudien bygger på resultaten av detta utredningsarbete. Arbetet med förstudien syftar till att: Samråda kring resultatet av det utredningsarbete som Banverket har bedrivit sedan Inhämta synpunkter på spårutbyggnaden från myndigheter, organisationer och enskilda. Identifiera behov och efterfrågan av tågtrafik i ett längre tidsperspektiv. Uppdatera och precisera mål för spårutbyggnaden. Identifiera vilka utbyggnadsalternativ som är genomförbara och som tänkbart kan tillgodose efterfrågan och nå målen. Utvärdera identifierade alternativ med hänsyn till måluppfyllelse, önskade och oönskade effekter. Att med förstudien som grund ta ställning till hur det fortsatta planeringsarbetet ska bedrivas. Banverkets tidshorisont för spårutbyggnaden ligger bortom år 2030, dvs så har Banverket tolkat den längre sikt som anges i regeringsuppdraget. 3

13 2. Planeringsprocess och tidsplan Planeringen av Citybanan följer Banverkets ordinarie planeringsprocess. Efter förstudien följer en järnvägsutredning och med denna som grund kan Citybanan prövas av regeringen. Om regeringen ger tillåtlighet till spårutbyggnaden kan byggstart ske 2005/2006 och banan kan stå färdig Samordnad planering Regeringen har i sitt uppdrag till Banverket bedömt att den ordinarie planeringsprocessen är bäst lämpad för att hitta en lösning som kan tillgodose behovet av spårkapacitet. Denna planeringsprocess innefattar bland annat Banverkets planering av järnvägsprojekt i enlighet med lag om byggande av järnväg. Denna planering inleds med att en förstudie tas fram. Stockholms stad är ansvarig för den fysiska planeringen enligt plan- och bygglagen (PBL) i centrala Stockholm, dvs de delar av stockholmsregionen som förväntas bli direkt fysiskt berörda av en spårutbyggnad. Banverkets planering samordnas därför med stadens planering. För den regionala planeringen svarar Stockholms Läns Landsting. Landstinget har för avsikt att under 2002 anta en regional utvecklingsplan 2 som bland annat behandlar den framtida transportinfrastrukturen. Även här finns förstås anledning för Banverket att samordna planeringen av Citybanan med den planering som görs. 2.2 Banverkets planeringsprocess Planering av järnvägsbyggande följer den process som regleras i lagen om byggande av järnväg. Processen drivs av Banverket. Meningen med planeringsprocessen är att den ska ge Banverket ett gott beslutsunderlag, garantera samordning med andra aktörers planering och ge goda möjligheter till insyn och påverkansmöjligheter för dem som berörs. Planeringsprocessen består av några väldefinierade skeden, där arbetet successivt fördjupas från översiktliga studier till detaljprojektering och där resultaten från ett skede ger utgångspunkterna för nästa. Samråd Samråd Samråd FÖRSTUDIE JÄRNVÄGS- UTREDNING Remiss och beredning REGERINGS- PRÖVNING Beslut JÄRNVÄGS- PLAN Länsstyrelsen MKB MKB Samråd med allmänheten, organisationer och myndigheter Länsstyrelsen ska bedöma om projektet kan antas få betydande miljöpåverkan Miljökonsekvensbeskrivning (MKB) ska godkännas av länsstyrelsen Regeringens beslut är bindande för efterföljande prövning MKB ska godkännas av länsstyrelsen Figur 1 Banverkets planeringsprocess sker stegvis. Regeringens prövning av Citybanan styr efterföljande beslut. Vid flera tillfällen under processen sker samråd med allmänheten, myndigheter och andra intressenter. 2 Regional utvecklingsplan för Stockholms län, RUFS. 4

14 Förstudie Inför förstudien identifieras och utreds de behov och problem som planeringen ska hantera. Tänkbara åtgärder inventeras för att kunna sålla fram om, och i så fall vilka, spåråtgärder som tänkbart kan svara mot behoven och lösa problemen. Genom arbetet med förstudien får Banverket ett underlag för att kunna pröva vilka av de tänkbara spåråtgärderna eller järnvägsanläggningarna som är genomförbara med tanke på bland annat funktion, miljöpåverkan, teknik och ekonomi. Med stöd av förstudien beslutar Banverket vilka åtgärder som ska utredas vidare i nästa skede. Om det finns alternativa åtgärder som är eller kan vara lämpliga ska Banverket utreda dessa vidare i en järnvägsutredning för att få underlag att välja en slutlig lösning. Järnvägsutredning I arbetet med en järnvägsutredning prövas, analyseras och utvärderas de alternativa åtgärderna. Syftet med utredningen är att ta fram ett underlag för beslut om vilken åtgärd som är den mest lämpliga. I järnvägsutredningen ska det ingå en miljökonsekvensbeskrivning (MKB). I vissa fall ska järnvägar tillåtlighetsprövas av regeringen och då ska en sådan prövning grundas på en järnvägsutredning med tillhörande MKB. Så bör också vara fallet med Citybanan. Se även avsnitt 2.3 nedan. Järnvägsplan I järnvägsplanen bearbetas den valda lösningen för att spåråtgärden eller järnvägsanläggningen ska kunna utformas i detalj. I planen preciseras bland annat hur mycket mark som behövs till anläggningen och hur det är tänkt att genomföra järnvägsprojektet. Banverket äger normalt sett den mark där järnvägsspår förläggs. För järnvägsspår som läggs i tunnel löses eventuella intrång i ovanliggande fastigheter genom servitut. Även järnvägsplanen ska innefatta en miljökonsekvensbeskrivning. Samråd och extern granskning Under planerings- och MKB-processen är Banverket skyldig att samråda med aktörer och intressenter av olika slag. Detta regleras i kapitel 6 i miljöbalken. I samband med förstudien ska ett s k tidigt samråd hållas med kommun, länsstyrelse och andra berörda. För Citybanan har ett brett upplagt samråd hållits under april-augusti Se vidare kapitel 3. Efter det tidiga samrådet ska länsstyrelsen besluta om de spårutbyggnader och dylikt som kan komma i fråga kan ge upphov till betydande miljöpåverkan. Länsstyrelsen har i december 2001 fattat ett sådant beslut, se bilaga 2. Beslutet innebar att Citybanan anses kunna medföra en betydande påverkan på miljön. Inför järnvägsutredning eller järnvägsplan ska, för en spårutbyggnad av den här storleken, ytterligare ett samråd hållas, ett s k utökat samråd. I fallet med Citybanan inleds arbetet med järnvägsutredningen med det utökade samrådet. Se även figur 2. Både till järnvägsutredning och järnvägsplan ska en miljökonsekvensbeskrivning (MKB) upprättas. MKB är en viktig del av Banverkets beslutsunderlag och är också något som ska godkännas av länsstyrelsen. Länsstyrelsens granskning omfattar bland annat om miljökonsekvenserna har beskrivits tillräckligt väl och om samråden har genomförts på ett godtagbart sätt. 5

15 2.3 Citybanan prövas av regeringen För större järnvägsanläggningar, t ex sådana med mer än fem kilometer nya spår för fjärrtåg föreskriver miljöbalken (kap 17) att regeringen ska pröva tillåtligheten av dessa. De flesta av de alternativ till spårutbyggnad som utretts sedan 1988 är inte av sådant slag att en regeringsprövning är obligatorisk. Däremot sägs i miljöbalken att regeringen genom ett särskilt beslut kan förbehålla sig rätten att pröva t ex spårutbyggnader som bedöms vara av vad miljöbalken kallar betydande omfattning eller bli av ingripande slag. Ett tillåtlighetsbeslut enligt kapitel 17 i miljöbalken styr efterföljande prövning. Om regeringen ger tillåtlighet till en spårutbyggnad kan utbyggnaden inte hindras (bara modifieras) genom andra myndighets- eller domstolsbeslut. Banverket har tagit ställning för regeringsprövning Regeringen konstaterar i sitt uppdrag till Banverket att spårutbyggnaden genom centrala Stockholm har sådana egenskaper att den kan komma att tillåtlighetsprövas. Regeringen har dock inte förbehållit sig prövningen av Citybanan utan har istället i det uppdrag man lagt uppmanat Banverket att ta ställning till frågan om tillåtlighetsprövning. Banverket konstaterar att det finns flera skäl som talar för att Citybanan ska tillåtlighetsprövas av regeringen: Citybanan kan komma att påverka bebyggelseutveckling, resmönster, miljö och livsmiljö i stora delar av syd- och mellansverige. Citybanan ger nya planeringsförutsättningar i expansiv storstadsmiljö med höga kulturmiljövärden. Citybanan tar lång tid att utreda och projektera samtidigt som behoven av spårkapacitet är akuta det är av tids- och resursskäl angeläget att avgörande lokaliserings- och utformningsbeslut kommer tidigt i planeringsprocessen. Banverket menar att det ligger i alla aktörers intresse att en regeringsprövning kommer till stånd och kommer därför att föreslå att regeringen tillåtlighetsprövar Citybanan. Banverket slutför prövningen Förutsatt att regeringen ger Citybanan tillåtlighet slutför Banverket planering och projektering av spårutbyggnaden. Banverket tar i så fall i vanlig ordning fram en järnvägsplan för Citybanan. I samband med järnvägsplanen och Banverkets fastställelseprövning av denna preciseras spårutbyggnaden och ytterligare krav på försiktighetsåtgärder och miljöhänsyn kan då komma att införas. 2.4 Tidsplan Av tidsplanen på omstående sida framgår de olika momenten i planeringsprocessen och den tid som krävs för byggande. Tiderna är ungefärliga. Många faktorer som påverkar tidsplanen, t ex handläggningen hos regeringen och remissorgan, ligger utanför Banverkets kontroll. 6

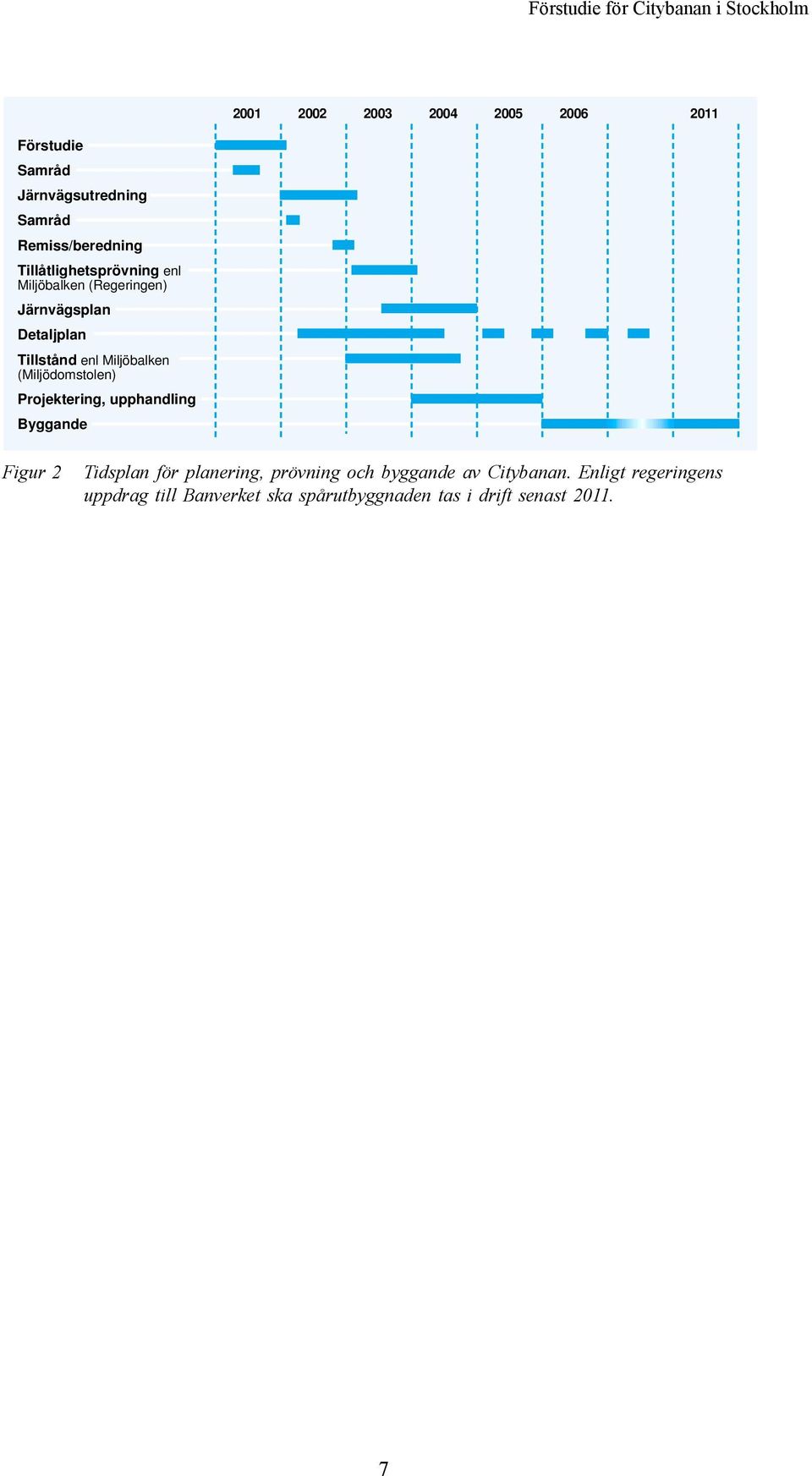

16 Förstudie Samråd Järnvägsutredning Samråd Remiss/beredning Tillåtlighetsprövning enl Miljöbalken (Regeringen) Järnvägsplan Detaljplan Tillstånd enl Miljöbalken (Miljödomstolen) Projektering, upphandling Byggande Figur 2 Tidsplan för planering, prövning och byggande av Citybanan. Enligt regeringens uppdrag till Banverket ska spårutbyggnaden tas i drift senast

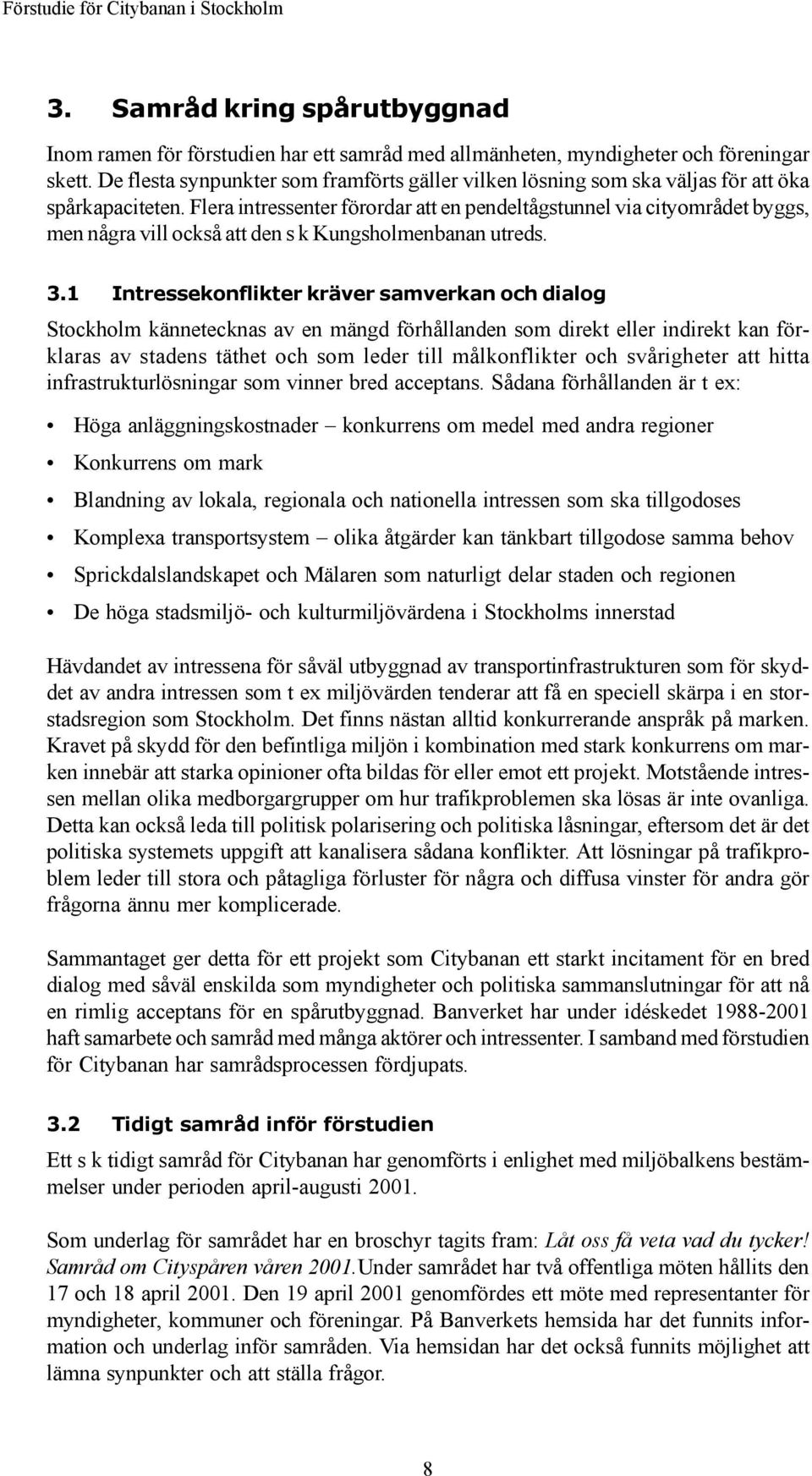

17 3. Samråd kring spårutbyggnad Inom ramen för förstudien har ett samråd med allmänheten, myndigheter och föreningar skett. De flesta synpunkter som framförts gäller vilken lösning som ska väljas för att öka spårkapaciteten. Flera intressenter förordar att en pendeltågstunnel via cityområdet byggs, men några vill också att den s k Kungsholmenbanan utreds. 3.1 Intressekonflikter kräver samverkan och dialog Stockholm kännetecknas av en mängd förhållanden som direkt eller indirekt kan förklaras av stadens täthet och som leder till målkonflikter och svårigheter att hitta infrastrukturlösningar som vinner bred acceptans. Sådana förhållanden är t ex: Höga anläggningskostnader konkurrens om medel med andra regioner Konkurrens om mark Blandning av lokala, regionala och nationella intressen som ska tillgodoses Komplexa transportsystem olika åtgärder kan tänkbart tillgodose samma behov Sprickdalslandskapet och Mälaren som naturligt delar staden och regionen De höga stadsmiljö- och kulturmiljövärdena i Stockholms innerstad Hävdandet av intressena för såväl utbyggnad av transportinfrastrukturen som för skyddet av andra intressen som t ex miljövärden tenderar att få en speciell skärpa i en storstadsregion som Stockholm. Det finns nästan alltid konkurrerande anspråk på marken. Kravet på skydd för den befintliga miljön i kombination med stark konkurrens om marken innebär att starka opinioner ofta bildas för eller emot ett projekt. Motstående intressen mellan olika medborgargrupper om hur trafikproblemen ska lösas är inte ovanliga. Detta kan också leda till politisk polarisering och politiska låsningar, eftersom det är det politiska systemets uppgift att kanalisera sådana konflikter. Att lösningar på trafikproblem leder till stora och påtagliga förluster för några och diffusa vinster för andra gör frågorna ännu mer komplicerade. Sammantaget ger detta för ett projekt som Citybanan ett starkt incitament för en bred dialog med såväl enskilda som myndigheter och politiska sammanslutningar för att nå en rimlig acceptans för en spårutbyggnad. Banverket har under idéskedet haft samarbete och samråd med många aktörer och intressenter. I samband med förstudien för Citybanan har samrådsprocessen fördjupats. 3.2 Tidigt samråd inför förstudien Ett s k tidigt samråd för Citybanan har genomförts i enlighet med miljöbalkens bestämmelser under perioden april-augusti Som underlag för samrådet har en broschyr tagits fram: Låt oss få veta vad du tycker! Samråd om Cityspåren våren 2001.Under samrådet har två offentliga möten hållits den 17 och 18 april Den 19 april 2001 genomfördes ett möte med representanter för myndigheter, kommuner och föreningar. På Banverkets hemsida har det funnits information och underlag inför samråden. Via hemsidan har det också funnits möjlighet att lämna synpunkter och att ställa frågor. 8

18 De synpunkter som har inkommit 3 har dels lämnats muntligen vid möten och andra kontakter, dels har ett 50-tal skrivelser och e-postbrev lämnats till Banverket. Av de skriftliga synpunkter som lämnats härrör ett 20-tal från enskilda, resten har lämnats av myndigheter, föreningar och andra organisationer. Det kan noteras att många av de intressenter som Banverket vänt sig till inte har nyttjat möjligheten att skaffa sig information, lämna synpunkter eller på annat sätt aktivt deltagit i det tidiga samrådet. Skälen till detta kan vara många och Banverket utesluter inte att spårutbyggnaden väcker ett större intresse i senare skeden av planeringsprocessen. De synpunkter som har framförts under det tidiga samrådet berör i huvudsak följande teman: Samråd, besluts- och planeringsprocess o d. Banverkets uppdrag, behovet av spårkapacitet och Citybanans roll (dvs problembilden ). Alternativa lösningar förslag och utredningsbehov. Behov av analys och utredning i övrigt (t ex resande- och trafikprognoser). Få yttranden ifrågasätter behovet av utökad spårkapacitet synpunkterna rör istället vilken kapacitet som behövs och på vilket sätt den ska tillgodoses (alternativa spårutbyggnader). I några yttranden pekar man på de stora värden som finns i miljön kring Riddarholmen och Gamla stan och föreslår att åtgärder som minskar intrången av trafikanläggningar vidtas i samband med en spårutbyggnad. Pendeltågstunnel förordas av flera aktörer De flesta synpunkterna rör alltså alternativa lösningar till att utöka spårkapaciteten och att förbättra den spårbundna kollektivtrafiken. En relativt stor andel av de som lämnat synpunkter förordar att en pendeltågstunnel via cityområdet anläggs. Exempel på aktörer som förordar en sådan pendeltågstunnel är Naturskyddsföreningen i Stockholms län, de nio södertörnskommunerna i länet, branschföreningen Tågoperatörerna, Stockholms stad och Stockholms Läns Landsting (genom det förslag till regionplan som ställts ut). Några intressenter förordar att en pendeltågstunnel via Kungsholmen byggs, eller att en sådan lösning utreds. 3 Synpunkterna finns sammanställda i en särskild rapport: Citybanan i Stockholm. Redogörelse för tidigt samråd. Banverket 2001:01. 9

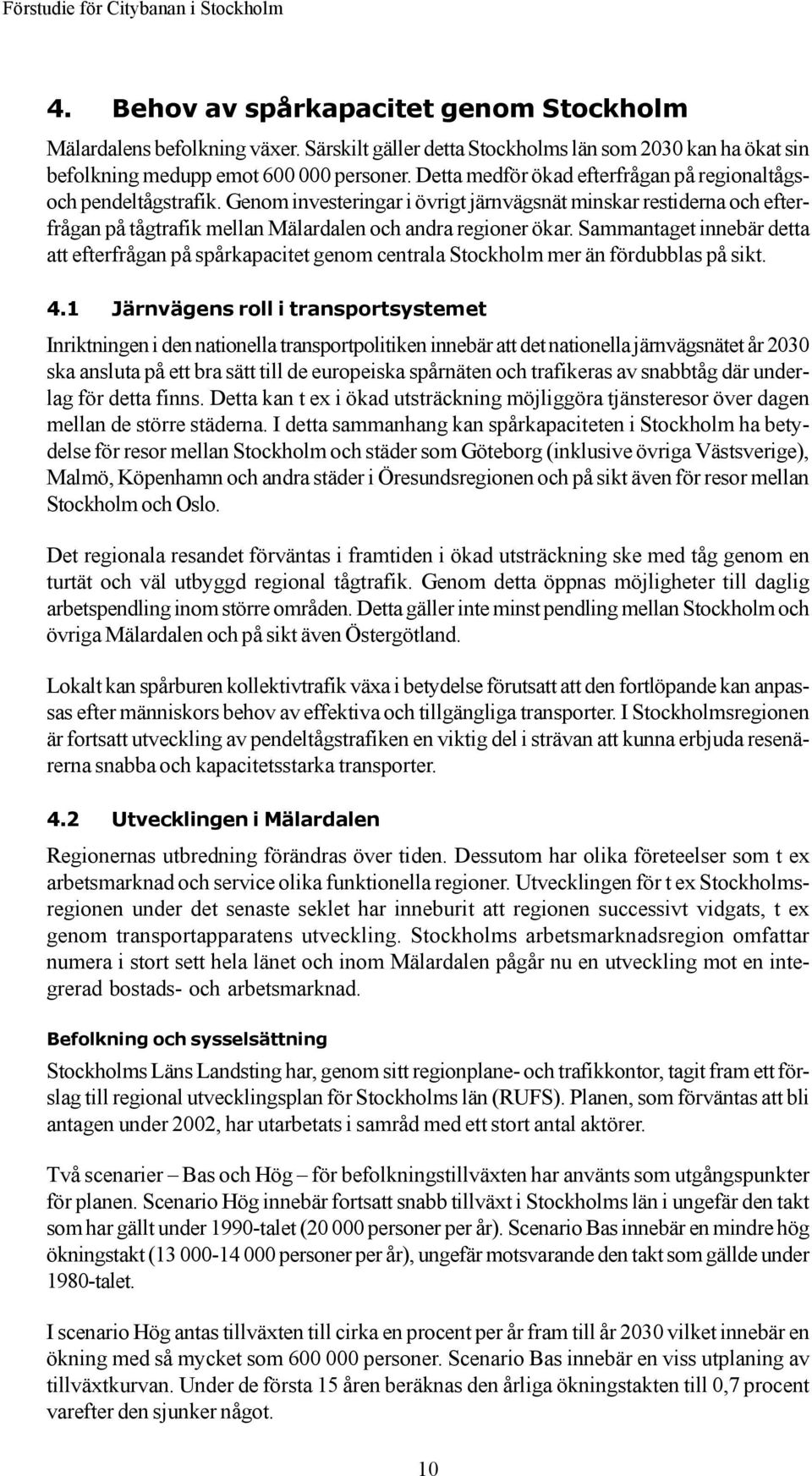

19 4. Behov av spårkapacitet genom Stockholm Mälardalens befolkning växer. Särskilt gäller detta Stockholms län som 2030 kan ha ökat sin befolkning medupp emot personer. Detta medför ökad efterfrågan på regionaltågsoch pendeltågstrafik. Genom investeringar i övrigt järnvägsnät minskar restiderna och efterfrågan på tågtrafik mellan Mälardalen och andra regioner ökar. Sammantaget innebär detta att efterfrågan på spårkapacitet genom centrala Stockholm mer än fördubblas på sikt. 4.1 Järnvägens roll i transportsystemet Inriktningen i den nationella transportpolitiken innebär att det nationella järnvägsnätet år 2030 ska ansluta på ett bra sätt till de europeiska spårnäten och trafikeras av snabbtåg där underlag för detta finns. Detta kan t ex i ökad utsträckning möjliggöra tjänsteresor över dagen mellan de större städerna. I detta sammanhang kan spårkapaciteten i Stockholm ha betydelse för resor mellan Stockholm och städer som Göteborg (inklusive övriga Västsverige), Malmö, Köpenhamn och andra städer i Öresundsregionen och på sikt även för resor mellan Stockholm och Oslo. Det regionala resandet förväntas i framtiden i ökad utsträckning ske med tåg genom en turtät och väl utbyggd regional tågtrafik. Genom detta öppnas möjligheter till daglig arbetspendling inom större områden. Detta gäller inte minst pendling mellan Stockholm och övriga Mälardalen och på sikt även Östergötland. Lokalt kan spårburen kollektivtrafik växa i betydelse förutsatt att den fortlöpande kan anpassas efter människors behov av effektiva och tillgängliga transporter. I Stockholmsregionen är fortsatt utveckling av pendeltågstrafiken en viktig del i strävan att kunna erbjuda resenärerna snabba och kapacitetsstarka transporter. 4.2 Utvecklingen i Mälardalen Regionernas utbredning förändras över tiden. Dessutom har olika företeelser som t ex arbetsmarknad och service olika funktionella regioner. Utvecklingen för t ex Stockholmsregionen under det senaste seklet har inneburit att regionen successivt vidgats, t ex genom transportapparatens utveckling. Stockholms arbetsmarknadsregion omfattar numera i stort sett hela länet och inom Mälardalen pågår nu en utveckling mot en integrerad bostads- och arbetsmarknad. Befolkning och sysselsättning Stockholms Läns Landsting har, genom sitt regionplane- och trafikkontor, tagit fram ett förslag till regional utvecklingsplan för Stockholms län (RUFS). Planen, som förväntas att bli antagen under 2002, har utarbetats i samråd med ett stort antal aktörer. Två scenarier Bas och Hög för befolkningstillväxten har använts som utgångspunkter för planen. Scenario Hög innebär fortsatt snabb tillväxt i Stockholms län i ungefär den takt som har gällt under 1990-talet ( personer per år). Scenario Bas innebär en mindre hög ökningstakt ( personer per år), ungefär motsvarande den takt som gällde under 1980-talet. I scenario Hög antas tillväxten till cirka en procent per år fram till år 2030 vilket innebär en ökning med så mycket som personer. Scenario Bas innebär en viss utplaning av tillväxtkurvan. Under de första 15 åren beräknas den årliga ökningstakten till 0,7 procent varefter den sjunker något. 10

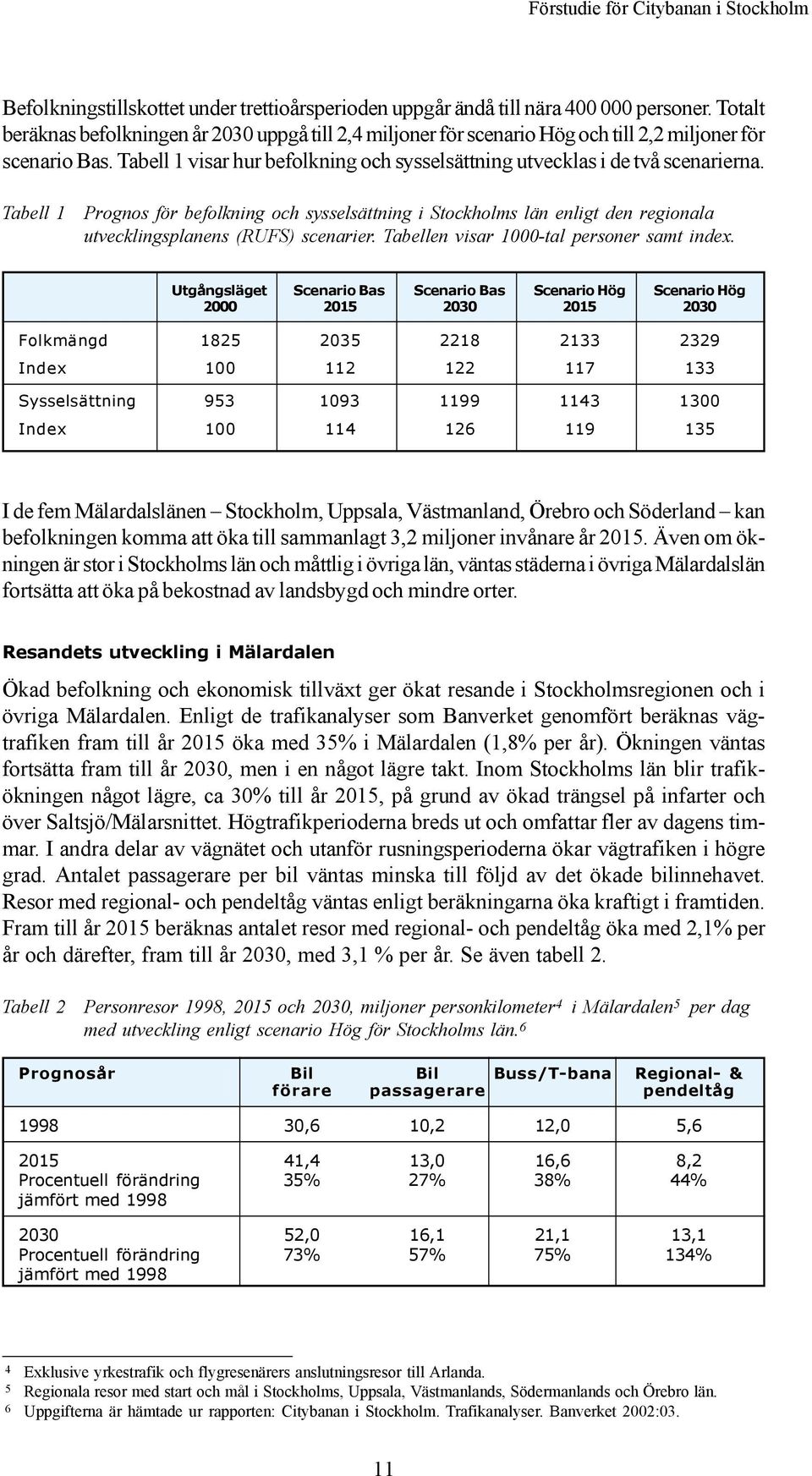

20 Befolkningstillskottet under trettioårsperioden uppgår ändå till nära personer. Totalt beräknas befolkningen år 2030 uppgå till 2,4 miljoner för scenario Hög och till 2,2 miljoner för scenario Bas. Tabell 1 visar hur befolkning och sysselsättning utvecklas i de två scenarierna. Tabell 1 Prognos för befolkning och sysselsättning i Stockholms län enligt den regionala utvecklingsplanens (RUFS) scenarier. Tabellen visar 1000-tal personer samt index. Utgångsläget Scenario Bas Scenario Bas Scenario Hög Scenario Hög Folkmängd Index Sysselsättning Index I de fem Mälardalslänen Stockholm, Uppsala, Västmanland, Örebro och Söderland kan befolkningen komma att öka till sammanlagt 3,2 miljoner invånare år Även om ökningen är stor i Stockholms län och måttlig i övriga län, väntas städerna i övriga Mälardalslän fortsätta att öka på bekostnad av landsbygd och mindre orter. Resandets utveckling i Mälardalen Ökad befolkning och ekonomisk tillväxt ger ökat resande i Stockholmsregionen och i övriga Mälardalen. Enligt de trafikanalyser som Banverket genomfört beräknas vägtrafiken fram till år 2015 öka med 35% i Mälardalen (1,8% per år). Ökningen väntas fortsätta fram till år 2030, men i en något lägre takt. Inom Stockholms län blir trafikökningen något lägre, ca 30% till år 2015, på grund av ökad trängsel på infarter och över Saltsjö/Mälarsnittet. Högtrafikperioderna breds ut och omfattar fler av dagens timmar. I andra delar av vägnätet och utanför rusningsperioderna ökar vägtrafiken i högre grad. Antalet passagerare per bil väntas minska till följd av det ökade bilinnehavet. Resor med regional- och pendeltåg väntas enligt beräkningarna öka kraftigt i framtiden. Fram till år 2015 beräknas antalet resor med regional- och pendeltåg öka med 2,1% per år och därefter, fram till år 2030, med 3,1 % per år. Se även tabell 2. Tabell 2 Personresor 1998, 2015 och 2030, miljoner personkilometer 4 i Mälardalen 5 per dag med utveckling enligt scenario Hög för Stockholms län. 6 Prognosår Bil Bil Buss/T-bana Regional- & förare passagerare pendeltåg ,6 10,2 12,0 5, ,4 13,0 16,6 8,2 Procentuell förändring 35% 27% 38% 44% jämfört med ,0 16,1 21,1 13,1 Procentuell förändring 73% 57% 75% 134% jämfört med Exklusive yrkestrafik och flygresenärers anslutningsresor till Arlanda. 5 Regionala resor med start och mål i Stockholms, Uppsala, Västmanlands, Södermanlands och Örebro län. 6 Uppgifterna är hämtade ur rapporten: Citybanan i Stockholm. Trafikanalyser. Banverket 2002:03. 11

21 Förstudie för Citybanan i Stockholm 4.3 Utvecklingen i Stockholmsregionens centrala delar Stockholmsregionen är i dag i huvudsak enkärnig. Med detta menas att t ex arbetsplatser, högre utbildning och kulturinstitutioner i hög grad är samlade i länets centrala delar, där Stockholms innerstad är den dominerande målpunkten. Stockholms nuvarande radiella trafiknät förstärker denna enkärnighet. Även om tvärförbindelserna utvecklas och nya regionala kärnor kommer att uppstå så kvarstår med all sannolikhet Stockholms innerstad som dominant. Innerstaden växer och utvidgas Arbetsplatserna är målpunkter för både arbetsresor och resor i flera andra ärenden. I innerstaden är cityområdet och Östermalm idag de största målpunkterna. Nya bostäder och arbetsplatser väntas i första hand tillkomma i andra områden än Stockholms City. Även om nya bostads- och arbetsplatsområden tillkommer utanför cityområdet är tillskottet måttligt i jämförelse med den stora mängden av befintliga arbetsplatser och bostäder. Täby centrumarninge Kista-SollentunaHäggvik BarkarbyJakobsberg Regioncentrum Kungens KurvaSkärholmen Flemingsberg Södertälje Haninge centrum 0 Figur km Regional kärna Delregional kärna I förslaget till regional utvecklingsplan förutsätts att Stockholmsregionens centrum utvidgas utanför innerstaden. 12

22 Exempel på områden inom eller i anslutning till innerstaden med väntade bebyggelsetillskott är Liljeholmen/Årstadal/Årstaberg. Här finns det planer som omfattar 4000 nya lägenheter och kvadratmeter kontorsyta (ca 8000 nya arbetsplatser). Nordvästra Kungsholmen. Här finns planer på nybebyggelse om sammantaget kvadratmeter kontorsyta, vilket motsvarar ca arbetsplatser, samt nya bostäder för 8000 invånare. Norra stationsområdet/karolinska. I området kring Norra station finns planer på att bygga för ca nya arbetsplatser och ca 2000 nya bostäder. Värtaområdet. Stockholms stad redovisar markområden för sammanlagt omkring nya bostäder och nya lokaler för arbetsplatser för i storleksordningen personer. Hammarby sjöstad. Här finns planer på att bygga ca nya arbetsplatser och 8000 nya lägenheter. Cityområdet. Här finns planer för en fortsatt överdäckning av spårområdena i riktning mot Norra Bantorget. I detta läget kan det tillkomma ett betydande antal arbetsplatser. Dessa tillskott och sammanhängande bebyggelseomvandling medför också på sikt att innerstadens gränser flyttas utåt. Se även figur 4 nedan. Karolinska mitt östra Vita staplar: Arbetsplatser 1998 Svarta staplar: Befolkning 1998 Röda staplar: Ökning till 2015 (prognos) västra Vasastan Östermalm västra City Kungsholmen östra Gamla stan norra västra Liljeholmen södra östra Södermalm Hammarby sjöstad Figur 4 Befolkning och arbetsplatser per delområde i Stockholms innerstad 1998 resp 2015, 1000-tal. 7 7 Uppgifterna är hämtade ur Banverkets rapport: Citybanan i Stockholm. Trafikanalyser. Banverket 2002:03. 13

23 4.4 Efterfrågan på tågtrafik och spårkapacitet För att nå visionen (se sid 1) om ett långsiktigt hållbart transportsystem behöver järnvägstrafiken utvecklas med bland annat snabbtågsförbindelser mellan Stockholm och städer i andra regioner. För att klara tillgängligheten och möjliggöra integreringen av Stockholmsregionen och övriga Mälardalen krävs en fortsatt utveckling av regionaltågstrafiken. Lokalt i Stockholm behöver pendeltågstrafiken utökas för att kollektivtrafiken om möjligt ska kunna hålla jämna steg med den växande biltrafiken. Transportsystemet ska också bidra till att förbättra sammanhållningen mellan Stockholmsregionens norra och södra delar. En struktur med yttre kärnområden som kompletterar innerstaden och som fungerar som knut- och bytespunkter i transportsystemet kan vara gynnsam. Även här spelar regional- och pendeltågssystemen en viktig roll. Figur 5 Utbyggnader av järnvägsnätet i Mälardalen har gjorts under senare år. För att möta framtida efterfrågan på regionaltågsresor måste både spår genom Stockholm och på andra håll byggas ut. 4.5 Kapacitetsbegränsningar i Mälardalens järnvägssystem Möjligheten att utöka tågtrafik till och från Stockholm begränsas dels av otillräcklig spårkapacitet mellan Stockholms södra och Stockholms central, dels av kapacitetsbrist på andra bandelar. För att kunna öka antalet avgångar på Svealandsbanan (se figur 5) under högtrafik krävs utökad spårkapacitet i form av nya avsnitt med dubbelspår. Först efter denna kapacitetsförstärkning kan trafiken ökas till exempelvis två avgångar per timme eller på sikt kanske en avgång var 15:e minut. Kapacitetsförstärkningen antas vara genomförd efter år 2015 men före Nyköpingsbanan, en ny dubbelspårsbana mellan Järna och Nyköping/Norrköping behövs. Efter en sådan utbyggnad kan antalet tåg öka och restiden på sträckan Norrköping-Stockholm kan kortas till under en timme. Dessutom avlastas Västra stambanan så att utrymme skapas för utökad regionaltågstrafik även på denna bansträckning. Denna banförbättring antas vara genomförd efter år 2015 men före år Idag trafikeras sträckan Stockholm-Bålsta av fjärrtåg, regionaltåg och pendeltåg, vilket begränsar kapaciteten på grund av att tågen har skilda hastigheter. För att kunna korta ner restiden och öka antalet tåg krävs ökad spårkapacitet på delar av denna sträcka. Denna spårutbyggnad antas vara genomförd efter år 2015 men före

24 Stomnät KIRUNA Länsjärnväg Malmbanan Haparandabanan LULEÅ Stambanan genom övre Norrland UMEÅ ÅNGE Mittbanan SUNDSVAL Norra stambanan Ostkustbanan Bergslagsbanan Värmlandsbanan Norge/Vänern -banan Västkustbanan Älvsborgsbanan GÖTE- BORG KIL FAL- KÖPING BORLÄNGE HALLSBERG NÄSSJÖ VÄSTERÅS GÄVLE NORRKÖPING Dalabanan Godsstråket genom Bergslagen Arlandabanan STOCKHOLM Mälarbanan SÖDERTÄLJE Nynäsbanan Svealandsbanan Sala-Eskilstuna-Oxelösund Västra stambanan Södra stambanan HALMSTAD ALVESTA Jönköpingsbanan Godsstråket genom Skåne MALMÖ HÄSSLEHOLM Skånebanan Öresundsbanan Kust till kustbanan Figur 6 Järnvägsnätet i Sverige år

25 4.6 Efterfrågan i högtrafik är dimensionerande Efterfrågan på tågtrafik varierar över dygnet. Under några timmar på för- respektive eftermiddagen är trafiken som mest intensiv. Högtrafiktiden för spårsystemet genom centrala Stockholm är kl samt kl Trafikintensiteten varierar dock även under högtrafiktiden. Därför används i denna förstudie också begreppet maxtimme, vilket avser den mest belastade 60-minutersperioden under högtrafiktiden. I avsnitt redovisas vilket trafikbehov som Banverket antagit för högtrafiktiden. Denna trafik är dimensionerande för spårkapaciteten. Behovet av framtida spårkapacitet redovisas i avsnitt Samtliga antaganden bygger på en utveckling i Stockholms län som motsvaras av scenario Hög i den regionala utvecklingsplanan. Se även tabell 1. Den efterfrågan på tågtrafik som finns angiven i avsnitten nedan avser, om inget annat angetts, högtrafiken och dess maxtimme. Efterfrågan har bedömts av Banverket baserat på på antaganden om resenärernas efterfrågan, ekonomiska avvägningar m m. Resenärernas efterfrågan styrs bland annat av arbetsmarknad, biljettpriser och restider. Trafikintensiteten varierar mellan tågslagen. Fjärrtågens högtrafiktid i riktning mot Stockholm skiljer sig t ex något från övriga tågslag eftersom dessa tåg normalt har en restid på ca 3-4 timmar eller mer. På morgonen anländer därför fjärrtågen först vid tiden. På eftermiddagen anländer flest fjärrtåg mellan kl På sikt kommer restiden med fjärrtåg att minska vilket kommer att innebära att fjärrtågens högtrafiktid i högre utsträckning kommer att sammanfalla med pendeltågens och regionaltågens trafiktoppar. Som dimensioneringsförutsättning för spårutbyggnaden genom centrala Stockholm har därför antagits att samtliga tågslags, även godstrafikens, högtrafikperiod/maxtimme sammanfaller. 4.7 Efterfrågan i högtrafik Spårkapaciteten på sträckan mellan Stockholms södra och Stockholms central är 21 tåg per timme och riktning, förutsatt nuvarande blandad trafik med fjärr-, regional- och pendeltåg. När den nya Årstabron som öppnas 2004 finns ett fyrspårssystem söderifrån fram till Stockholms södra, vilket med fortsatt blandad trafik innebär en kapacitetsökning från 21 till 24 tåg per timme och riktning. Trafikeringen Under 2001 har sträckan mellan Stockholms södra och Stockholms central trafikerats med 20 tåg per timme och riktning i den mest belastade timmen. Trafikeringen varierar beroende på vilken tid man tittar på. I den av pendeltåg mest belastade timmen trafikerar 13 pendeltåg getingmidjan i riktning mot Stockholms central. Under övrig högtrafiktid trafikeras sträckan av tio till tolv pendeltåg, fyra till sex regionaltåg, två till fyra fjärrtåg och upp till två godståg per timme och riktning. Det 21:a tågläget har hitintills inte utnyttjats trots att behov finns eftersom störningsrisken ökar om ytterligare tågpassager medges. Under 2002 planeras dock även det 21:a tågläget att tidtabelläggas. 16

26 UPPLANDS LOKALTRAFIK LÄNSTRAFIKEN ÖREBRO ÖREBRO VÄSTMANLANDS LOKALTRAFIK ARBOGA KÖPING KOLBÄCK KUNGSÖR RANSTA TILLBERGA VÄSTERÅS SALA KVICKSUND ESKILSTUNA HEBY MORGONGÅVA ENKÖPING STRÄNGNÄS LÄGGESTA BÅLSTA UPPSALA SUNDBYBERG NYKVARN KNIVSTA MÄRSTA STORSTOCKHOLMS LOKALTRAFIK ARLANDA STOCKHOLM FLEMINGSBERG KUMLA HÄLLEFORSNÄS SÖDERTÄLJE SYD HALLSBERG KATRINEHOLM FLEN VAGNHÄRAD LÄNSTRAFIKEN SÖRMLAND NYKÖPING NORRKÖPING Figur 7 Regionaltågsnätet samt regionaltågstrafikens huvudmän i Mälardalen. Pendeltåg Commuter Trains / S-Bahn länsgräns Bålsta Bro Kungsängen Kallhäll Jakobsberg zon 4 zon 3 Barkarby Spånga Sundbyberg zon 4 zon 3 zon 3 zon zon 2 1 Märsta Rosersberg Upplands Väsby Rotebro Norrviken Häggvik Sollentuna Helenelund Ulriksdal Solna Karlberg Stockholm C Södertälje centrum Gnesta Mölnbo Rönninge Östertälje Tullinge Tumba Stuvsta Huddinge Flemingsberg zon 3 zon 4 Södertälje hamn Södertälje syd Järna Figur 8 Pendeltågsnätet zon 3 2 zon 3 zon 4 Älvsjö Farsta strand Trångsund Skogås Haninge centrum Jordbro Västerhaninge Krigslida Tungelsta Hemfosa Segersäng Ösmo Stockholms södra Nynäsgård Nynäs havsbad Nynäshamn Nynäshamns färjeterminal 17

27 Efterfrågan Efterfrågan 2002 på pendeltågstrafik antas av SL vara 16 tåg per timme och riktning i maxtimmen. Detta motsvarar 7,5-minuters trafik på varje pendeltågslinje. Så många tåg hade man kört om det funnits en tillräcklig kapacitet i spårsystemet. För regionaltågen 2002 innebär trafikeringen halvtimmestrafik till Eskilstuna, timmestrafik till Nyköping samt timmestrafik till Flen, Katrineholm, Hallsberg i högtrafiktid. Efterfrågan på regionaltågstrafik 2002 i högtrafik, förutsatt tillräcklig kapacitet i spårsystemet, antas vara halvtimmestrafik till Nyköping, halvtimmestrafik mot Hallsberg och 20-minuterstrafik till Eskilstuna. För fjärrtågen innebär trafikeringen 2002 att det mellan Stockholm och Göteborg går ungefär ett tåg per timme och riktning. Efterfrågan 2002 antas vara ungefär halvtimmestrafik. Trafikeringen 2002 till Malmö är ett tåg per timme och riktning. Efterfrågan antas här motsvara halvtimmestrafik. Trafikeringen 2002 till Karlstad är sex tåg per dygn. Två av dessa fortsätter till Oslo. Planering pågår emellertid för att utveckla tågtrafiken mellan Stockholm och Oslo. Detta kan innebära att restiden mellan Stockholm och Oslo minskar med två timmar från cirka 6,5 timmar till cirka 4,5 timmar fram till Detta skulle i så fall kunna innebära att ett behov av entimmestrafik mot Karlstad/Oslo uppstår. Spårkapaciteten begränsar alltså redan idag tågtrafiken. Sammantaget finns 2002 en efterfrågan i högtrafikens maxtimme som är bortemot 50% större än den möjliga trafikeringen. Se vidare avsnitt Efterfrågan i högtrafik 2015 Pendeltåg Banverket och Storstockholms Lokaltrafik, SL, bedömer efterfrågan under maxtimmen till pendeltåg per timme och riktning för år Denna trafik innebär ungefär fem- till åttaminuterstrafik på sträckan Södertälje/Tumba-Upplands Väsby/Märsta samt på sträckan Västerhaninge-Jakobsberg/ Kungsängen. Efterfrågan motiveras av den förväntade tillväxten i regionen och därmed ett ökat resbehov. Ett pendeltågssystem med fler avgångar är också attraktivare och ger enbart av den orsaken fler resenärer. Regionaltåg Efterfrågan av regionaltåg 2015 från Stockholm och söderut antas vara nio tåg per timme och riktning. Detta behov motsvarar 20-minuters trafik till Nyköping, Norrköping och Linköping på Nyköpingsbanan samt kvartstrafik till Strängnäs och Eskilstuna på Svealandsbanan. Till Flen, Katrineholm och Vingåker längs Västra stambanan antas behov av halvtimmestrafik finnas. Fjärrtåg Efterfrågan av fjärrtåg 2015 mellan Stockholm och Göteborg antas motsvara halvtimmestrafik. Det är samma behov som antagits för Efterfrågan kan dock öka fram till 2015 men detta antas i så fall resultera i att trafikoperatörerna kör tåg med större passagerarkapacitet. Efterfrågan på resor mellan Stockholm och Malmö antas också motsvara halvtimmestrafik. Efterfrågan på tågtrafik till Karlstad/Oslo antas vara entimmestrafik vilket ungefär motsvarar dagens trafik till Göteborg. Restiden antas vara omkring 4,5 timmar. 18
