Carelock Ace Installations- och monteringsguide V1.0. CareLock ACE. Installations- och monteringsguide. Sidan 1

Transkript

1 CareLock ACE Installations- och monteringsguide Sidan 1

2 Innehåll Före installation av Carelock ACE... 3 Kontrollera dörren... 3 Monteringsmaterial... 3 Kartongens innehåll... 3 Installation av Carelock ACE på låskista i ASSA Standard-serien eller Abloy 4000-serien... 5 Förbereda Carelock ACE... 5 Förbereda dörren... 6 Installera Carelock ACE... 7 Installation av Carelock ACE på låskista i ASSA 2000-serien... 8 Förbereda Carelock ACE... 8 Förbereda dörren... 9 Installera Carelock ACE Installation av Carelock ACE på Kasse-låskistor Förbereda Carelock ACE Förbereda dörren Installera Carelock ACE Montera magnetsensorn (tillval) Larmdelen Sidan 2

3 Före installation av Carelock ACE Kontrollera dörren Före installationen är det viktigt att se till att vissa grundvillkor är uppfyllda, så att Carelock kan monteras i dörren på ett sätt så att det fungerar korrekt. Det är speciellt viktigt att kontrollera att den befintliga dörren lätt kan låsas och låsas upp både med vredet inifrån och med nyckeln utifrån. Om det befintliga låset kärvar måste detta ordnas innan Carelock ACE monteras. Glappet i gångjärnen måste också kontrolleras, samt att dörren passar in i ramen på rätt sätt. Allt detta måste lösas innan Carelock ACE installeras. Följande faktorer kan påverka hur Carelock ACE fungerar: Kärvande eller trögt dörrlås. Dörrhandtag som inte sitter rätt mot låsplattan. Felaktigt upphängd dörr. Om ovanstående problem inte korrigerats, kan det inte garanteras att Carelock ACE fungerar korrekt. Monteringsmaterial Beroende på vilken låskista som är installerad behövs olika slags monteringsmaterial. Dessa kan beställas i kit från Tunstall. Standardkiten är: ASSA Standard-serien Abloy 4000-serien ASSA 2000-serien Eurocylinder Kasse-lås Kartongens innehåll Kartongens innehåll måste kontrolleras före installation. Innehållet är: 1 st Carelock ACE (figur 4.1) 2 st täckplåtar (figur 4.2) 2 skruvar, M5 x 16 mm (figur 4.3) 1 st skumgummiprofil (figur 4.4) Sidan 3

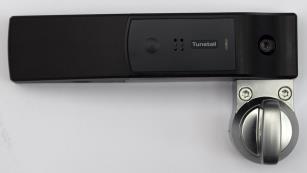

4 Batterifack Programknapp Högtalare LED Röd (blinkande) = Låg batterispänning Orange (fast) = Programmeringsläge Grön (fast) = Kommunikation med Careapp M6 x 22 mm Figur 4.2 Täckplattor Vred Figur 4.1 Carelock ACE Figur 4.3 M5 x 16 mm Figur 4.4 Skumgummip Sidan 4

5 Installation av Carelock ACE på låskista i ASSA Standard-serien eller Abloy 4000-serien Förbereda Carelock ACE Carelock ACE kan justeras till tre olika monteringsformer, I, J eller L, beroende på dörren (figur 5.1-3). Figur 5.1 J-form Figur 5.2 I-form Figur 5.3 L-form Så här ändrar du formen: 1. Skruva ur den svarta skruven ovanför vredet. Se till att du inte tappar muttern på baksidan av låset. (Figur 5.4) 2. Lossa vredet från resten av låset och sätt tillbaka det i önskad position 3. Fäst vredet igen med skruven och muttern. Dra åt till vridmomentet 2 Nm. Figur 5.4 När den önskade konfigurationen är på plats passar du in täckplåtarna på de återstående två sidorna där huvuddrivhjulet syns. (Figur 5.5) Som sista steg i förberedelserna ska skumgummiprofilen sättas fast på baksidan av Carelock ACE. (Figur 5.6) Figur 5.5 Figur 5.6 Sidan 5

6 Förbereda dörren 1. Ta bort det befintliga vredet från dörrens insida. Se till att den yttre låsinfattningen inte faller ned. (Figur 6.1) Tips: Eftersom Carelock normalt används under en begränsad tid, är det praktiskt att spara det befintliga vredet med skruvar i Carelockkartongen, så att du vet var de är när det är dags att montera bort Carelock Figur Mät hur långt medbringaren sticker ut från dörren. Detta måste vara mellan 40 mm och 42 mm. Annars måste medbringaren monteras loss och kapas till rätt längd. (Figur 6.2) Figur Placera täckbrickan över medbringaren (figur 6.3). Placera sedan vredets monteringsplatta för ASSA Standard (figur 6.4) eller Abloy 4000 (figur 6.5) på brickan och fäst med två skruvar. De två skruvarna går igenom brickan och fästs i det yttre låset. Det är mycket viktigt att skruvhuvudena inte sticker ut utanför monteringsplattans yta. Figur 6.3 Täckbricka Figur 6.4 Vredets monteringsplatta för ASSA Standard Figur 6.5 Vredets monteringsplatta för Abloy 4000 Sidan 6

7 Installera Carelock ACE 1. Fäst Carelock ACE på vredets monteringsplatta med de två skruvarna M5 x X16 mm (figur 7.1). 2. Ta ut batterifacket genom att trycka på de två spakarna på var sida 3. Justera de två justeringsskruvarna (figur 7.2) 4. Anslut batteripaketet till batterikontakten och sätt tillbaka batterifacket i låset Figur 7.1 Figur 7.2 För extra säkerhet kan batterifacket säkras med en skruv 1. Ta ut batterifacket genom att trycka på de två spakarna på var sida 2. Skruva ur skruven till batterifacket (figur 7.3) Figur Borra ett 3 mm hål i batterifacket på den plats som visas (figur 7.4) 4. Anslut batteripaketet till batterikontakten och sätt tillbaka batterifacket i låset 5. Fäst skruven i batterifacket Figur 7.4 Låset är nu installerat och klart att aktiveras. Aktiveringsprocessen beskrivs i dokumentet Careapp Installer User Guide. Sidan 7

8 Installation av Carelock ACE på låskista i ASSA 2000-serien Förbereda Carelock ACE Carelock ACE kan justeras till tre olika monteringsformer, I, J eller L, beroende på dörren (figur 8.1-3). Figur 8.1 J-form Figur 8.2 I-form Figur 8.3 L-form Ändra form: 1. Skruva ur den svarta skruven ovanför vredet. Se till att du inte tappar muttern på baksidan av låset. (Figur 8.4) 2. Lossa vredet från resten av låset och sätt tillbaka det i önskad position 3. Fäst vredet igen med skruven och muttern. Dra åt till vridmomentet 2 Nm. Figur 8.4 När den önskade konfigurationen är på plats passar du in täckplåtarna på de återstående två sidorna där huvuddrivhjulet syns. (Figur 8.5) Som sista steg i förberedelserna ska skumgummiprofilen sättas fast på baksidan av Carelock ACE. (Figur 8.6) Figur 8.5 Figur 8.6 Sidan 8

9 Förbereda dörren 1. Ta bort det befintliga vredet och handtaget från dörrens insida. Se till att den yttre låsinfattningen inte faller ned. (Figur 9.1) Tips: Eftersom Carelock normalt används under en begränsad tid, är det praktiskt att spara det befintliga vredet med skruvar och handtagets originalskruvar i Carelock-kartongen, så att du vet var de är när det är dags att montera bort Carelock Figur Mät hur långt medbringaren sticker ut från dörren. Detta måste vara mellan 40 mm och 42 mm. Annars måste medbringaren monteras loss och kapas till rätt längd. Figur Montera vredets monteringsplatta på täckbrickan med de två tillhörande skruvarna. (Figur 9.3-4) Figur 9.3 Framsida Figur 9.4 Baksida 4. Placera täckbricka ovanpå vredet och sätt tillbaka handtaget, som du fäster med två skruvar av lämplig längd. (Figur 9.5) Figur 9.5 Sidan 9

10 Installera Carelock ACE 5. Fäst Carelock ACE på vredets monteringsplatta med de två skruvarna M5 x 16 mm (figur 10.1). 6. Ta ut batterifacket genom att trycka på de två spakarna på var sida 7. Justera de två justeringsskruvarna (figur 10.2) 8. Anslut batteripaketet till batterikontakten och sätt tillbaka batterifacket i låset Figur 10.1 Figur 10.2 För extra säkerhet kan batterifacket säkras med en skruv 6. Ta ut batterifacket genom att trycka på de två spakarna på var sida 7. Skruva ur skruven till batterifacket (figur 10.3) Figur Borra ett 3 mm hål i batterifacket på den plats som visas (figur 10.4) 9. Anslut batteripaketet till batterikontakten och sätt tillbaka batterifacket i låset 10. Fäst skruven i batterifacket Figur 10.4 Låset är nu installerat och klart att aktiveras. Aktiveringsprocessen beskrivs i dokumentet Careapp Installer User Guide. Sidan 10

11 Installation av Carelock ACE på Kasse-låskistor Förbereda Carelock ACE Carelock ACE kan justeras till tre olika monteringsformer, I, J eller L, beroende på dörren (figur ). Figur 11.1 J-form Figur 11.2 I-form Figur 11.3 L-form Så här ändrar du formen: 1. Skruva ur den svarta skruven ovanför vredet. Se till att du inte tappar muttern på baksidan av låset. (Figur 11.4) 2. Lossa vredet från resten av låset och sätt tillbaka det i önskad position 3. Fäst vredet igen med skruven och muttern. Dra åt till vridmomentet 2 Nm. Figur 11.4 När den önskade konfigurationen är på plats passar du in täckplåtarna på de återstående två sidorna där huvuddrivhjulet syns. (Figur 11.5) Som sista steg i förberedelserna ska skumgummiprofilen sättas fast på baksidan av Carelock ACE med den dubbelhäftande tejpen. (Figur 11.6) Figur 11.5 Figur 11.6 Sidan 11

12 Förbereda dörren 1. Se till att du har beställt rätt monteringskit för vred: den ska vara för "Ruko Kasselås". Plattan med medbringaren (figur 15.1) och vredets monteringsplatta som är samma som för ASSA Standard-lås (figur 12.2) Figur 12.1 Figur Ta bort den befintliga kåpan för "Ruko Kasselås" så att det ser ut enligt figur 12.3 Figur 12.3 Tips: Eftersom Carelock normalt används under en begränsad tid, är det praktiskt att spara den befintliga Kasselås-kåpan i Carelock-kartongen, så att du vet var den är när det är dags att montera bort Carelock 3. Montera kåpan med medbringaren (figur 12.4) Figur Mät hur långt medbringaren sticker ut från dörren, enligt bilden. Detta måste vara mellan 40 mm och 42 mm. Annars måste medbringaren monteras loss och kapas till rätt längd (figur 12.5) Figur 12.5 Sidan 12

13 5. Montera vredets monteringsplatta på täckbrickan med de två tillhörande skruvarna. (Figur 13.1) Figur Montera Carelock med den tjocka skumgummiprofilen på vredets monteringsplatta (figur ) Figur 13.2 Figur 13.3 Sidan 13

14 Installera Carelock ACE 1. Fäst Carelock ACE på vredets monteringsplatta med de två skruvarna M5 x X16 mm (figur 14.1). 2. Ta ut batterifacket genom att trycka på de två spakarna på var sida 3. Justera de två justeringsskruvarna (figur 14.2) 4. Anslut batteripaketet till batterikontakten och sätt tillbaka batterifacket i låset Figur 14.1 Figur 14.2 För extra säkerhet kan batterifacket säkras med en skruv 11. Ta ut batterifacket genom att trycka på de två spakarna på var sida 12. Skruva ur skruven till batterifacket (figur 14.3) Figur Borra ett 3 mm hål i batterifacket på den plats som visas (figur 14.4) 14. Anslut batteripaketet till batterikontakten och sätt tillbaka batterifacket i låset 15. Fäst skruven i batterifacket Figur 14.4 Låset är nu installerat och klart att aktiveras. Aktiveringsprocessen beskrivs i dokumentet Careapp Installer User Guide. Sidan 14

15 Montera magnetsensorn (tillval) Montera larmdelen (fig 15.1) på dörren. Den rekommenderade placeringen är dörrens baksida med magneten monterad på dörramen. Använd antingen skruvar (för permanent montering) eller dubbelhäftande tejp (för tillfällig montering). Avståndet mellan larmanordningen och magneten ska inte vara större än 5 mm (med dörren stängd). Larmdelen Figur 15.1 Anslut sladden från larmdelen till kontakten på Carelock ACE (se fig ). Dörrlarmskontakten sitter bredvid batterikontakten på Carelock ACE. Det är den mindre av de två kontakterna. Figur 15.2 Figur 15.3 Sidan 15

16 Fasa ut ett hål i batterifacket, den gula cirkeln i figurerna nedan (fig ) så att sladden inte kläms mellan Carelock ACE och dörren. Figur 16.1 Figur 16.2 Sidan 16
