HÄLSOSAMMA & ENERGIEFFEKTIVA BELYSNINGSKONCEPT

Transkript

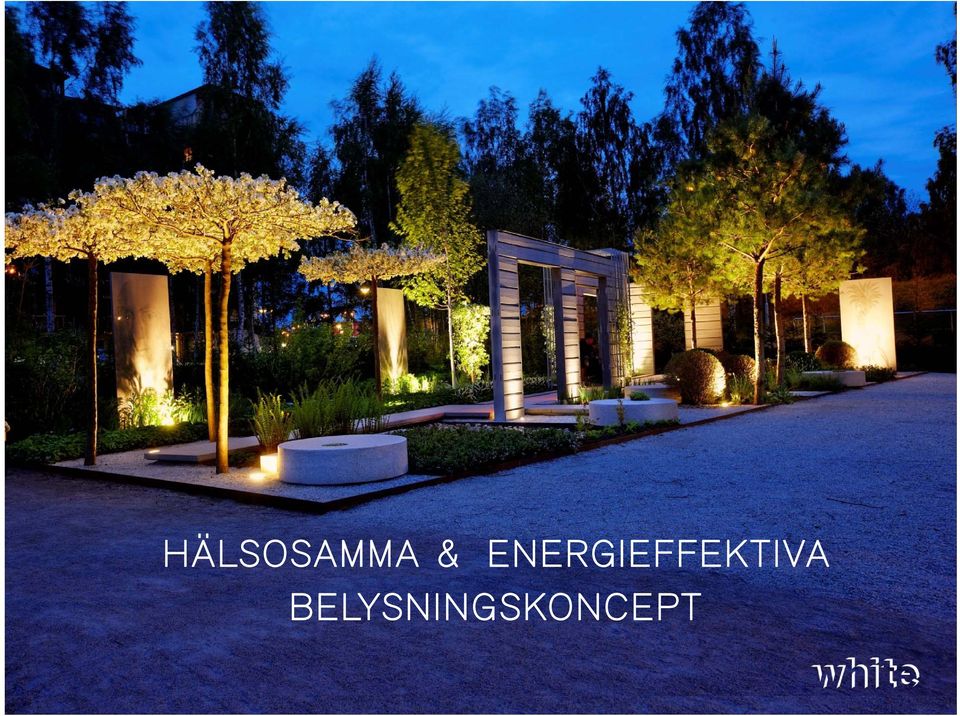

1 HÄLSOSAMMA & ENERGIEFFEKTIVA BELYSNINGSKONCEPT

2 Läget förr. Samlingsljuset.

3 Läget i dag. Lightpollution/Ljusföroreningar.

4 Bevara natthimlen!

5 EKONOMISK HÅLLBARHET EKOLOGISK HÅLLBARHET HÅLLBAR BELYSNING SOCIAL HÅLLBARHET

6 EKOLOGISK HÅLLBARHET Ca 20% av den totala energiåtgången i världen åtgår till belysning Ca 90% av påverkan sker under driften. Därav vikten att skapa energieffektiva anläggningar.

7 Tidningen Ljuskultur har efter energimyndighetens undersökningar redovisat siffror på besparingspotential inom olika områden. Siffrorna visar besparingspotential genom att byta till moderna ljuskällor, armaturer och styrsystem. Där kontor har extra stor potential (ca 80%) då många glödlampor fortfarande finns kvar.

8 RUMSANALYS & INVENTERING V I S U E L L U T V Ä R D E R I N G, L C C, L C A

9 RUMSANALYS & VISUELL UTVÄRDERING Anlita professionella ljusexperter!

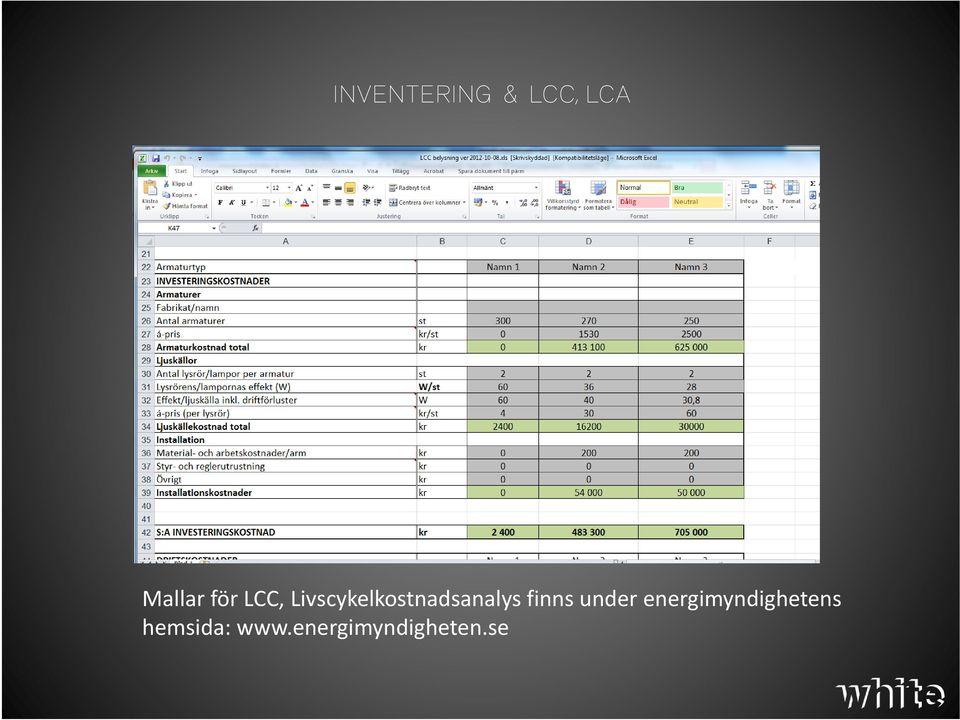

10 INVENTERING & LCC, LCA Mallar för LCC, Livscykelkostnadsanalys finns under energimyndighetens hemsida:

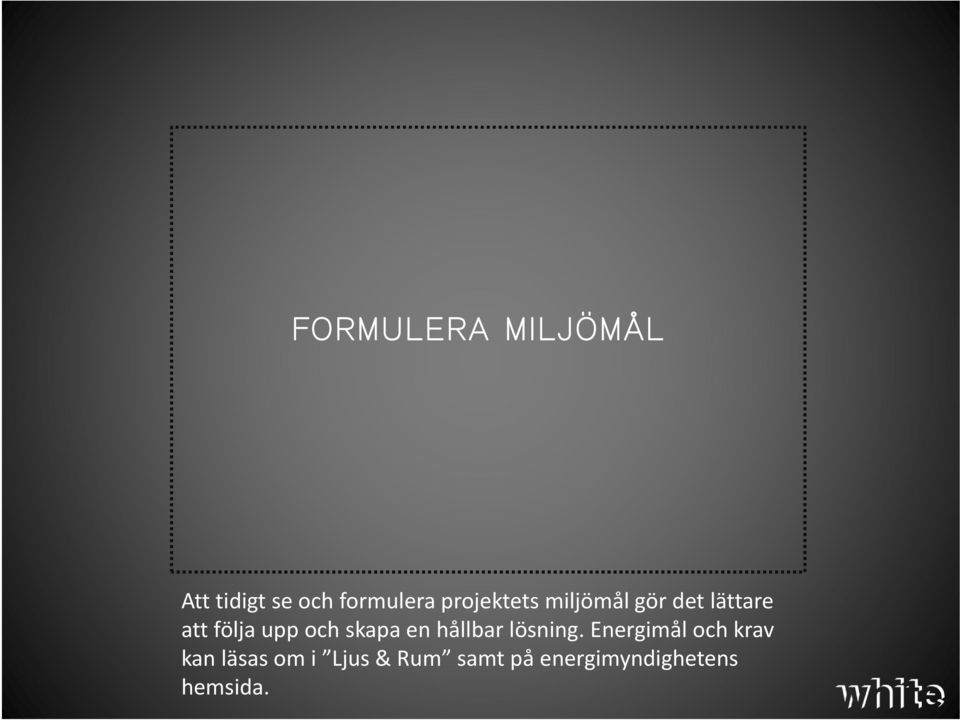

11 FORMULERA MILJÖMÅL Att tidigt se och formulera projektets miljömål gör det lättare att följa upp och skapa en hållbar lösning. Energimål och krav kan läsas om i Ljus & Rum samt på energimyndighetens hemsida.

12 GESTALTNING & TEKNIK B E L Y S N I N G S P L A N E R I N G P L A C E R I N G & F Ö R D E L N I N G A V L J U S

13 ÖVERDIMENSIONERING & MONOTONT LJUS Överdimensionering dvs. för mycket ljus eller ljus som inte är anpassat efter behov inte särskilt energieffektivt eller trivsamt!

14 VARIERAT & BEHOVSANPASSAT LJUS Ljus precis där det behövs! Rätt ljus på Rätt plats i Rätt mängd Vertikalt ljus upplevs ljusare än ljus på en horisontell yta, tex en bordsyta. Tips: Utnyttja väggar som ljusbärare!

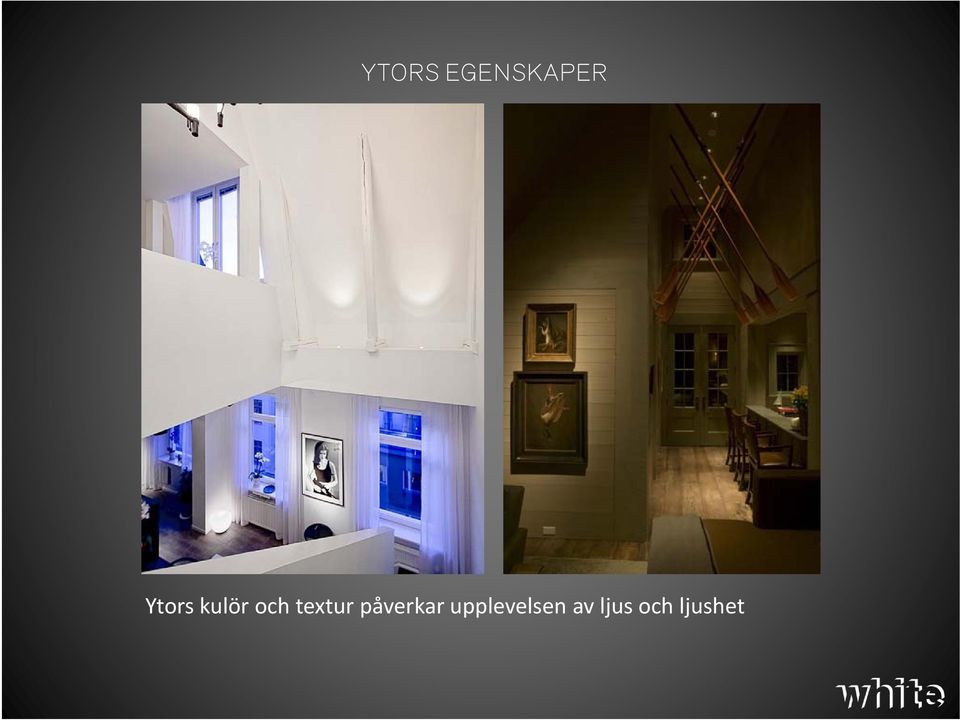

15 YTORS EGENSKAPER Ytors kulör och textur påverkar upplevelsen av ljus och ljushet

16 GESTALTNING & TEKNIK E F F E K T I V A L J U S K Ä L L O R E F F E K T I V A A R M A T U R E R

17 E F F E K T I V A L J U S K Ä L L O R Utvecklas i rasande fart. Fortfarande skiftande kvalitet kräver visuell utvärdering! Håller länge, ca h i jämförelse med moderna lysrör på h. Stor potential i att styra och reglera steglöst och smidigt. Tänder upp direkt.

18 E F F E K T I V A A R M A T U R E R Effektiva armaturer med hög verkningsgrad, tex LED armaturer. Effektiv optik som reflekterar ut ljuset från armaturhuset, dvs en liten mängd ljus stannar kvar inne i armaturen.

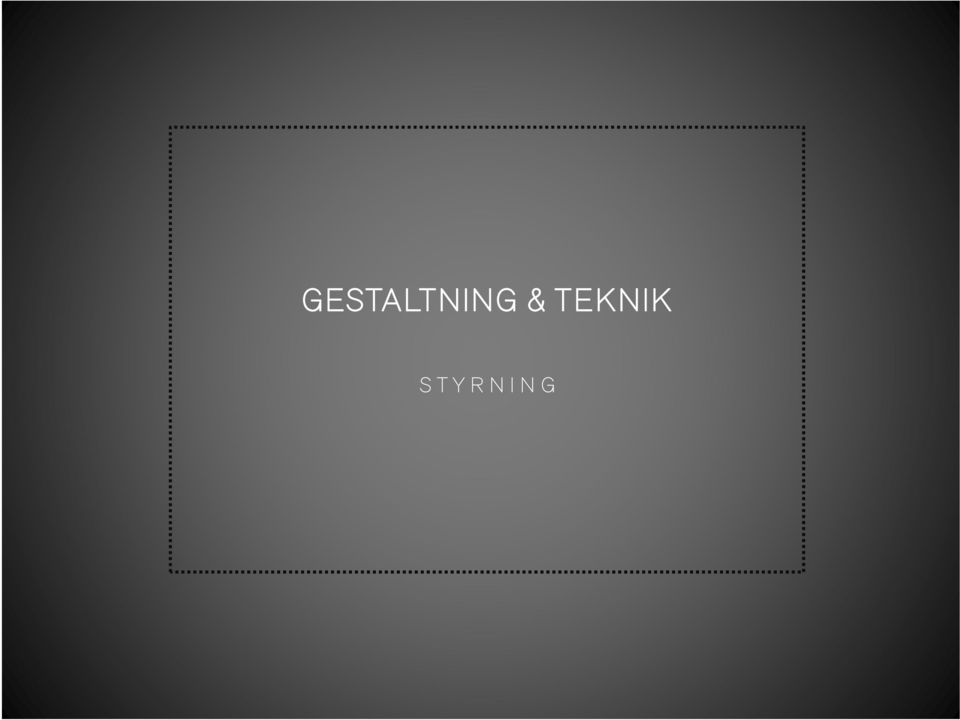

19 GESTALTNING & TEKNIK S T Y R N I N G

20 VARFÖR LYSER DET NÄR ALLA SOVER? Styra och reglera ljuset så att det finns ljus vid rätt tillfälle, i rätt tid och på rätt plats. ADAPTIV och intelligent ljusstyrning. Styrsystem som även ger dig kontroll på ekonomin och möjlighet att rationellt styra underhållet. Styrsystemet kommunicerar tillbaka och talar om vad som sker just nu t.ex. om någon ljuskälla är trasig ett form av övervakningssystem. Man kan se varje enskild armatur med hjälp av en PC.

21 EXEMPEL PÅ PROJEKT DÄR VI SPARAT ENERGI! Exempel energieffektivisering utan att ge avkall på estetik och trygghet. Eriksbo, bostadsområde Göteborg. Stråk och torgmiljö där äldre belysningsanläggningar med kvicksilver byttes ut till mer moderna armaturer och ljuskällor. Med medveten planering kunde vi halvera energiförbrukningen.

22 Eriksbo Torgyta

23 Eriksbo Torgyta

24 Eriksbo Lekplats

25 SOCIAL HÅLLBARHET

26 HÄLSA Naturligt och artificiellt ljus påverkar oss. Det har man vetat länge, men hur det påverkar oss finns relativt nya rön kring. Dagsljuset påverkar vår biologiska klocka som påverkar vår vakenhet och trötthet. Mörkret gör oss trötta eftersom koncentrationen av sömnhormonet Melatonin i blodet ökar. När vi vistas i ljus trycks melatoninet undan och vi känner oss piggare och mer alerta. För att ha den biologiska klockan i balans gäller det bland annat att vistas ute i dagsljus minst 15 min om dagen. Även det artificiella ljuset påverkar hur vi mår. Mängden artificiellt ljus tränger undan olika mycket melatonin. Att vistas i för mycket artificiellt ljus för länge kan göra att det blir svårare att koppla och sova gott.

27 FORSKNING OM LED LED & Hälsa Kallt ljus eller ljus som har sin största energi i den blå delen av spektra, påverkar undanträngning av melatonin. Dr George Brainard förklarar i sin forskning att blått ljus tränger undan melatoninhalten mer i blodet än annat ljus. LED är en modern ljuskälla som ofta är utformad så att energin är som störst i den blå delen av spektrat.

28 Vi utsetts för det blå ljuset dagligen vilket oroar forskare Datorer, telefoner är några exempel på andra ljuskällor som ofta är försedda med moderna ljuskällor som LED.

29 VERTIKALT LJUS Forskning har visat att det VERTIKALA LJUSET är viktigt, inte bara för att skapa en effektivare belysning, utan även för att vi på våra arbetsplatser skall hålla oss mer alerta. Ljus som reflekteras från väggytor påverkar vår vakenhetsgrad mer än ljus på horisontella ytor. En färsk svensk brittisk studie visar att elever som sitter i lokaler med rätt ljussättning och omfältsljus (ljus på väggar och tak) presterar bättre på standardproven. Vertikal belysning är även bra ur ett rumsligt perspektiv, då det förtydligar orienterbarheten.

30 Vanlig situation i dag med pendlade lysrörsarmaturer, men ljuset når inte riktigt väggarna

31 Liknande situation här. Mycket dåliga kontraster.

32 Goda exempel vertikal belysning. Kontors och konferensrumsbelysning, IKEA i Delft.

33 Exempel vertikal tavelbelysning. Klassrum, Dragonskolan i Umeå.

34 Exempel vertikal belysning. Studieyta, Göteborgs Universitet.

35 Exempel vertikal belysning. Korridor, Mölndals sjukhus.

36 Exempel omfältsljus tak samt arbetsplats belysning. Tama Art University Library, Hachioji shi, Tokyo, Toyo Ito

37 TRYGGHET Trygghetsprojektet i Biskopsgården där vi samarbetade med fastighetsbolag, kommun och boende.

38 Trygghetsprojektet i Biskopsgården.

39 Trygghetsprojektet i Biskopsgården. Upprensning i buskage för förbättrade siktlinjer och bättre spridning av ljuset.

40 Trygghetsprojektet i Biskopsgården. De boende medverkade i utformningen av tunneln.

41 Trygghetsprojektet i Alingsås tillsammans med Alingsås kommun. Provbelysning för att påvisa förbättringspotential.

42 Trygghetsprojektet i Alingsås tillsammans med Alingsås kommun. Provbelysning för att påvisa förbättringspotential.

43 TILLGÄNGLIGHET TRYGGHET handlar även on tillgänglighet. Att man ser bra och kan tolka sin miljö.

44 Exempel projekt Bostadsgård i Tensta Stockholm

45 Bostadsgård i Tensta Stockholm. Tydlig entré. Bländfritt ljus.

46 BLÄNDNING

47 DAGBILD Vanligt förekommande armatur som bländar.

48 NATTBILD Vanligt förekommande armatur som bländar.

49 NATTBILD Vanligt förekommande armatur som bländar.

50 NATTBILD Byte till modernare armatur med riktat ljus. Ljusare stråk och bländfritt ljus!

51 OPTISK BLÄNDNING NORMALSEENDE NORMALT ÅLDRANDE GRÅSTARR Optisk bländning som uppstår med en grumlig lins i ögat. Tex kan det gälla ett åldrande öga eller öga med grå starr.

52 Simulering. Ljusspridning i ögat hos en normalseende person.

53 Simulering. Ljusspridning i ögat hos en person med grå starr.

54 Vi måste tänka Efter Före vi planerar ljuset på detta sätt!

55 Vi måste tänka Efter Före vi planerar ljuset på detta sätt!

56 Vi måste tänka Efter Före vi planerar ljuset på detta sätt!

57 EKONOMISK HÅLLBARHET Ur belysningsperspektiv ser jag att ekonomisk hållbart genomsyras av ekologisk och social hållbarhet. Naturligtvis skall de val man gjort i belysningsplanering vara sådana att utrustningen håller på sikt och drar lite energi. Att skapa miljöer där människor trivs, mår bra, orkar jobba bidrar också till ekonomisk hållbarhet. För att uppnå ekonomisk hållbarhet måste vi ta hand om både människor och miljö!

58 TACK!
