1 Användarhandbok Det här kan du göra med maskinen Komma igång Web Image Monitor Fylla på papper och toner Felsökning Information om den här maskinen Söker du information som inte finns i den här handboken, se HTML-/PDF-filer på den medföljande CD-ROM-skivan. Läs avsnittet Säkerhetsinformation i handboken "Läs detta först" innan du använder maskinen, för säker och korrekt användning.

2

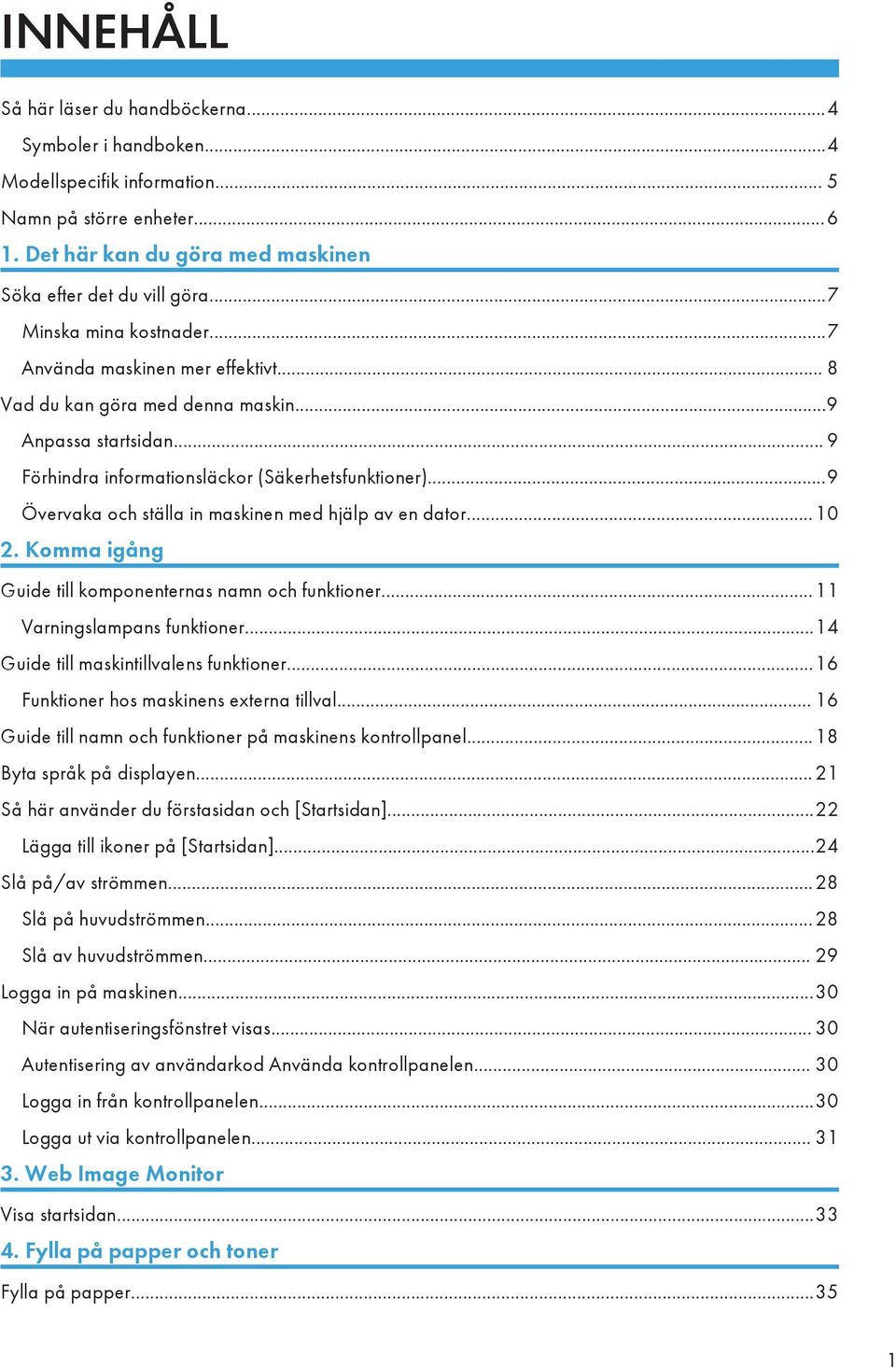

3 INNEHÅLL Så här läser du handböckerna...4 Symboler i handboken...4 Modellspecifik information... 5 Namn på större enheter Det här kan du göra med maskinen Söka efter det du vill göra...7 Minska mina kostnader...7 Använda maskinen mer effektivt... 8 Vad du kan göra med denna maskin...9 Anpassa startsidan... 9 Förhindra informationsläckor (Säkerhetsfunktioner)...9 Övervaka och ställa in maskinen med hjälp av en dator Komma igång Guide till komponenternas namn och funktioner...11 Varningslampans funktioner...14 Guide till maskintillvalens funktioner...16 Funktioner hos maskinens externa tillval Guide till namn och funktioner på maskinens kontrollpanel...18 Byta språk på displayen...21 Så här använder du förstasidan och [Startsidan]...22 Lägga till ikoner på [Startsidan]...24 Slå på/av strömmen...28 Slå på huvudströmmen...28 Slå av huvudströmmen Logga in på maskinen...30 När autentiseringsfönstret visas Autentisering av användarkod Använda kontrollpanelen Logga in från kontrollpanelen...30 Logga ut via kontrollpanelen Web Image Monitor Visa startsidan Fylla på papper och toner Fylla på papper

4 Försiktighetsåtgärder vid påfyllning av papper Fylla på papper i kassett 1, 2 och det breda stormagasinet Fylla på papper i sidoinmatningsfacket (kassett A) Fylla på papper i mellanarksfacket...41 Fylla på omslagsark i limbindarens mellanarksmatare...42 Fylla på riktningsfixerat eller dubbelsidigt papper...44 Rekommenderat papper...46 Rekommenderade pappersformat och pappertyper...46 Registrera ett anpassat pappersformat...60 Välja papprets namn i papperskatalogen...60 Registrera ett papper vars namn inte visas i papperskatalogen Registrera ett nytt anpassat pappersformat genom att ändra ett befintligt Fylla på toner...67 Kassering av förbrukad toner Menyposter och funktioner Felsökning När en statusikon visas När indikatorn för tangenten [Kontrollera status] lyser eller blinkar...76 När maskinen ger ifrån sig pipande ljud...78 Problem med att använda maskinen När andra meddelanden visas...86 När startsidan inte kan redigeras När problem uppstår vid inloggning När användaren saknar behörighet att utföra en åtgärd Information om den här maskinen Information om miljöregler ENERGY STAR-programmet...89 Energisparande funktioner Användarinformation om elektrisk och elektronisk utrustning (huvudsakligen Europa)...91 Anmärkning för batteri- och/eller ackumulatorsymbol (endast för länder i EU) (huvudsakligen Europa) Miljöråd till användare (huvudsakligen Europa)

5 Information till användare i delstaten Kalifornien (Information till användare i USA) (huvudsakligen Nordamerika)...93 INDEX

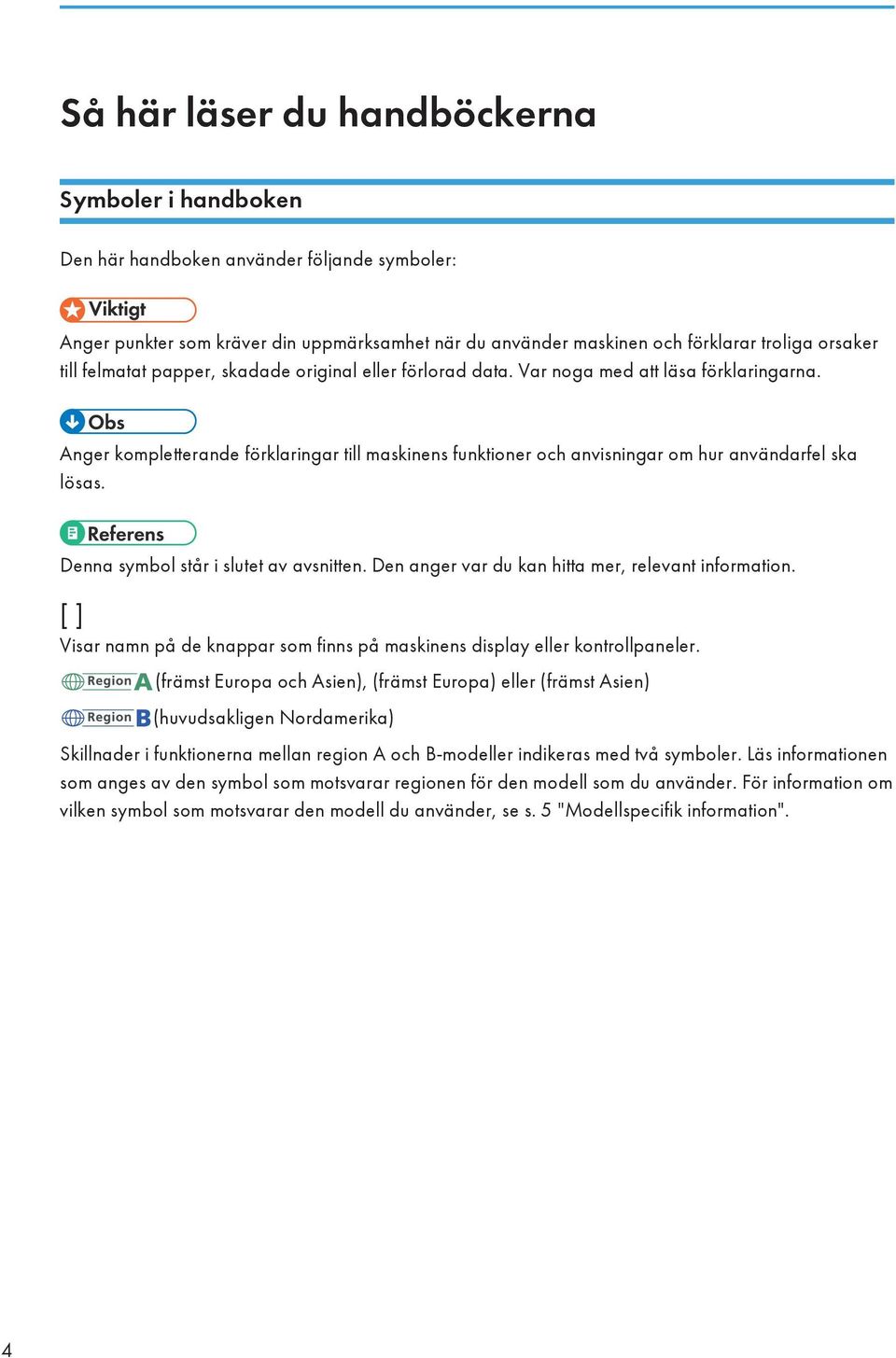

6 Så här läser du handböckerna Symboler i handboken Den här handboken använder följande symboler: Anger punkter som kräver din uppmärksamhet när du använder maskinen och förklarar troliga orsaker till felmatat papper, skadade original eller förlorad data. Var noga med att läsa förklaringarna. Anger kompletterande förklaringar till maskinens funktioner och anvisningar om hur användarfel ska lösas. Denna symbol står i slutet av avsnitten. Den anger var du kan hitta mer, relevant information. [ ] Visar namn på de knappar som finns på maskinens display eller kontrollpaneler. (främst Europa och Asien), (främst Europa) eller (främst Asien) (huvudsakligen Nordamerika) Skillnader i funktionerna mellan region A och B-modeller indikeras med två symboler. Läs informationen som anges av den symbol som motsvarar regionen för den modell som du använder. För information om vilken symbol som motsvarar den modell du använder, se s. 5 "Modellspecifik information". 4

7 Modellspecifik information Detta avsnitt beskriver hur du tar reda på vilken region din maskin tillhör. Det finns en etikett på maskinens baksida, placerad enligt bilden nedan. På etiketten finns uppgifter om vilken region din maskin tillhör. Läs etiketten. DET001 Följande information är regionsspecifik. Läs informationen under regionssymbolen för din maskin. (främst Europa och Asien) Om etiketten innehåller följande är din maskin en Region A-modell: CODE XXXX -27, V (främst Nordamerika) Om etiketten innehåller följande är din maskin en Region B-modell: KOD XXXX V Måtten i den här handboken anges i två enheter: meter och tum. Om din maskinmodell hör till region A används metersystemet som måttenhet. Om din maskinmodell hör till region B används tum som måttenhet. Om din maskin är en Region A-modell och det står Kod XXXX -27 på etiketten, se även under " (huvudsakligen Europa)". Om din maskin är en Region A-modell och det står KOD XXXX -29 på etiketten, se även " (huvudsakligen Asien)". 5

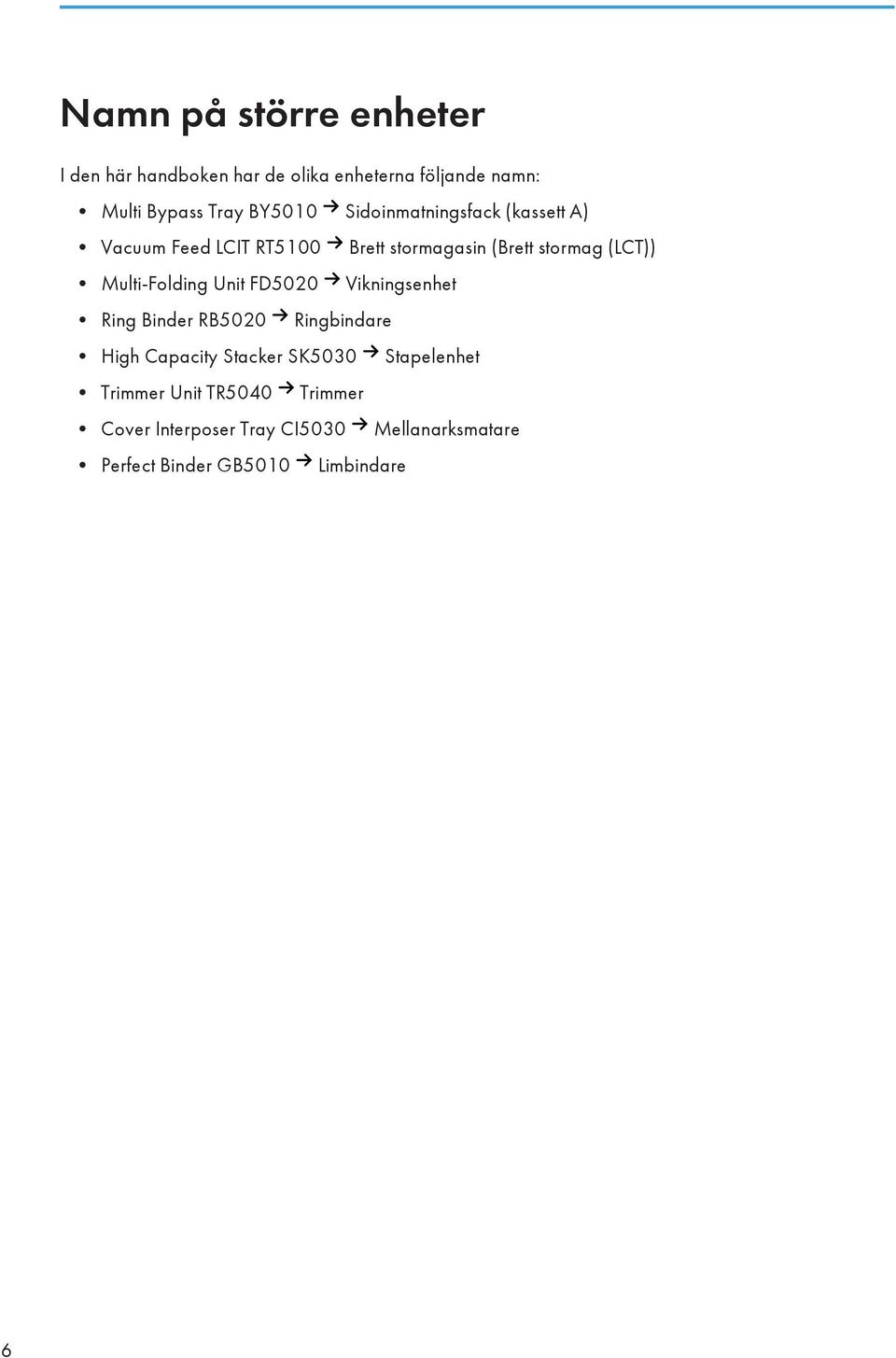

8 Namn på större enheter I den här handboken har de olika enheterna följande namn: Multi Bypass Tray BY5010 Sidoinmatningsfack (kassett A) Vacuum Feed LCIT RT5100 Brett stormagasin (Brett stormag (LCT)) Multi-Folding Unit FD5020 Vikningsenhet Ring Binder RB5020 Ringbindare High Capacity Stacker SK5030 Stapelenhet Trimmer Unit TR5040 Trimmer Cover Interposer Tray CI5030 Mellanarksmatare Perfect Binder GB5010 Limbindare 6

9 1. Det här kan du göra med maskinen Du kan söka en beskrivning efter vad du vill göra. Söka efter det du vill göra Du kan söka en process efter vad du vill göra. Minska mina kostnader BRL059S Kontrollera hur mycket papper som sparas på ([Information]sskärm) Se handboken Getting Started (Komma igång). Minskad energiförbrukning Se handboken Getting Started (Komma igång). 7

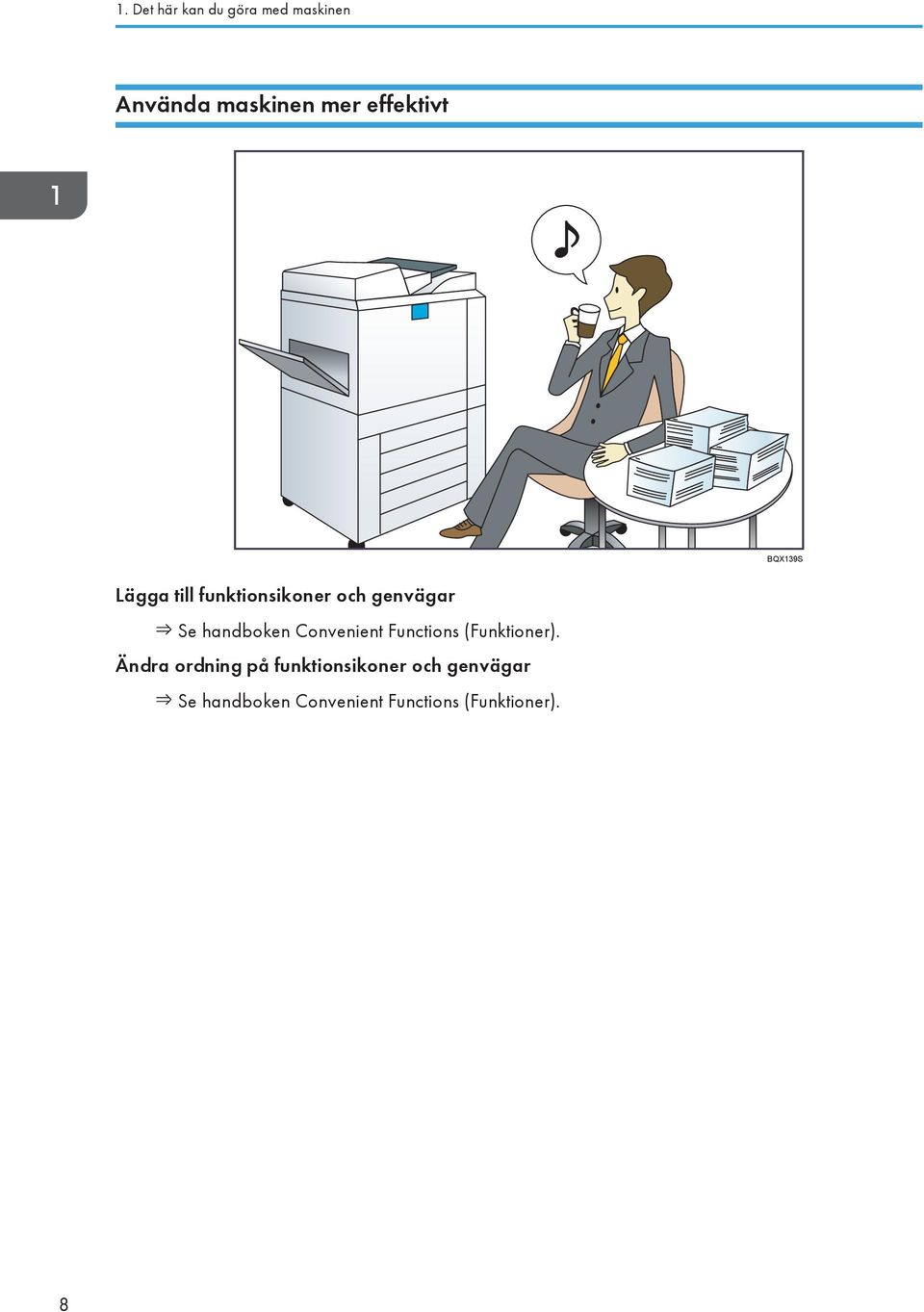

10 1. Det här kan du göra med maskinen Använda maskinen mer effektivt BQX139S Lägga till funktionsikoner och genvägar Se handboken Convenient Functions (Funktioner). Ändra ordning på funktionsikoner och genvägar Se handboken Convenient Functions (Funktioner). 8

11 Vad du kan göra med denna maskin Vad du kan göra med denna maskin Det här avsnittet beskriver maskinens funktioner. Anpassa startsidan Ikoner för alla funktioner visas på [Startsidan]. Du kan lägga till genvägar till webbsidor som besökts ofta på [Startsidan]. Webbsidorna kan enkelt öppnas genom att trycka på genvägsikonerna. Du kan ställa in så att bara ikonerna för de funktioner och genvägar som du använder visas. Du kan ändra ordning på ikonerna för funktioner och genvägar. För mer information om funktionerna på [Startsidan], se handboken Komma igång. För information om hur man anpassar [Startsidan] se handboken Convenient Functions (Funktioner). Förhindra informationsläckor (Säkerhetsfunktioner) CWW108 Du kan skydda dokument från obehörig åtkomst och förhindra obehörig kopiering. Du kan styra hur maskinen används och förhindra obehörig ändring av inställningarna. Med hjälp av lösenord kan du hindra obehöriga från att komma åt maskinen via nätverket. Om du vill minimera risken att information läcker ut kan du radera eller kryptera data på hårddisken. Du kan begränsa funktionsanvändningen för varje användare. Se handboken Security Guide (Säkerhetsguide). 9

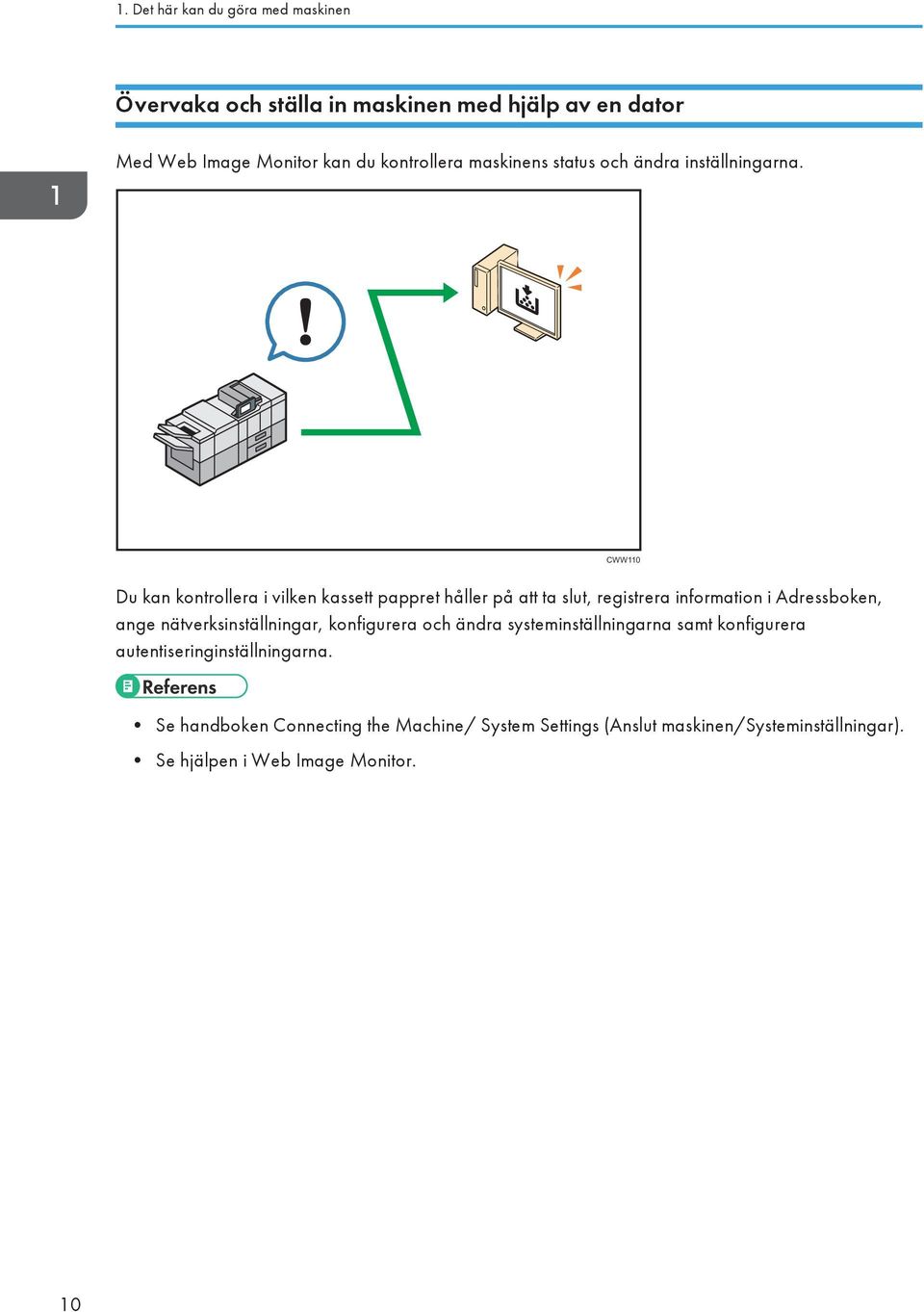

12 1. Det här kan du göra med maskinen Övervaka och ställa in maskinen med hjälp av en dator Med Web Image Monitor kan du kontrollera maskinens status och ändra inställningarna. CWW110 Du kan kontrollera i vilken kassett pappret håller på att ta slut, registrera information i Adressboken, ange nätverksinställningar, konfigurera och ändra systeminställningarna samt konfigurera autentiseringinställningarna. Se handboken Connecting the Machine/ System Settings (Anslut maskinen/systeminställningar). Se hjälpen i Web Image Monitor. 10

13 2. Komma igång I det här avsnittet beskrivs hur du kommer igång med att använda maskinen. Guide till komponenternas namn och funktioner Blockera inte maskinens ventiler. Det kan orsaka brand till följd av överhettade interna komponenter. Vy framifrån och från vänster DET Huvudströmbrytare Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd så öppnar du luckan till huvudströmmen och slår på huvudströmbrytaren. 11

14 2. Komma igång 2. Vänster frontlucka på huvudenhet Öppna för att ta bort pappertrassel eller för att slå på/av strömbrytaren. 3. Kontrollpanel Se s. 18 "Guide till namn och funktioner på maskinens kontrollpanel". 4. Strömbrytare Tryck för att helt stänga av strömmen till maskinen. Strömbytaren måste vara på vid normal användning. Strömbrytaren sitter innanför huvudenhetens vänstra frontlucka. För mer information, se handboken Maintenance and Specifications (Underhåll och specifikationer). 5. Tonerpatronslucka Här installerar du tonerpatronerna. Öppna luckan för att byta tonerpatroner. 6. Höger frontlucka på huvudenhet Öppna för att ta bort pappertrassel. 7. Papperskassetter (kassett 1-2) Fyll på papper här. 8. Lucka till toneruppsamlare Öppna för att byta toneruppsamlare. 12

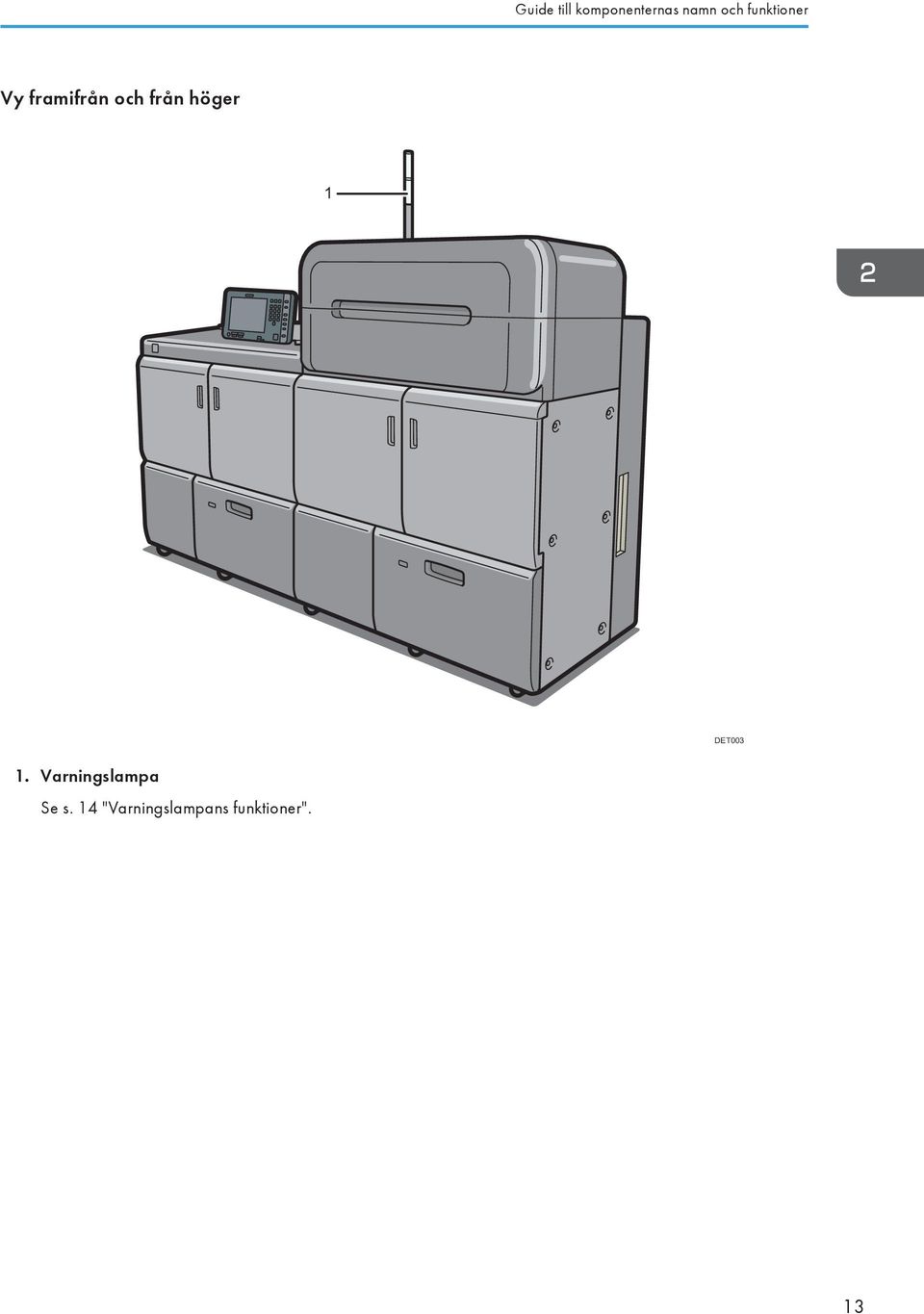

15 Guide till komponenternas namn och funktioner Vy framifrån och från höger 1 DET Varningslampa Se s. 14 "Varningslampans funktioner". 13

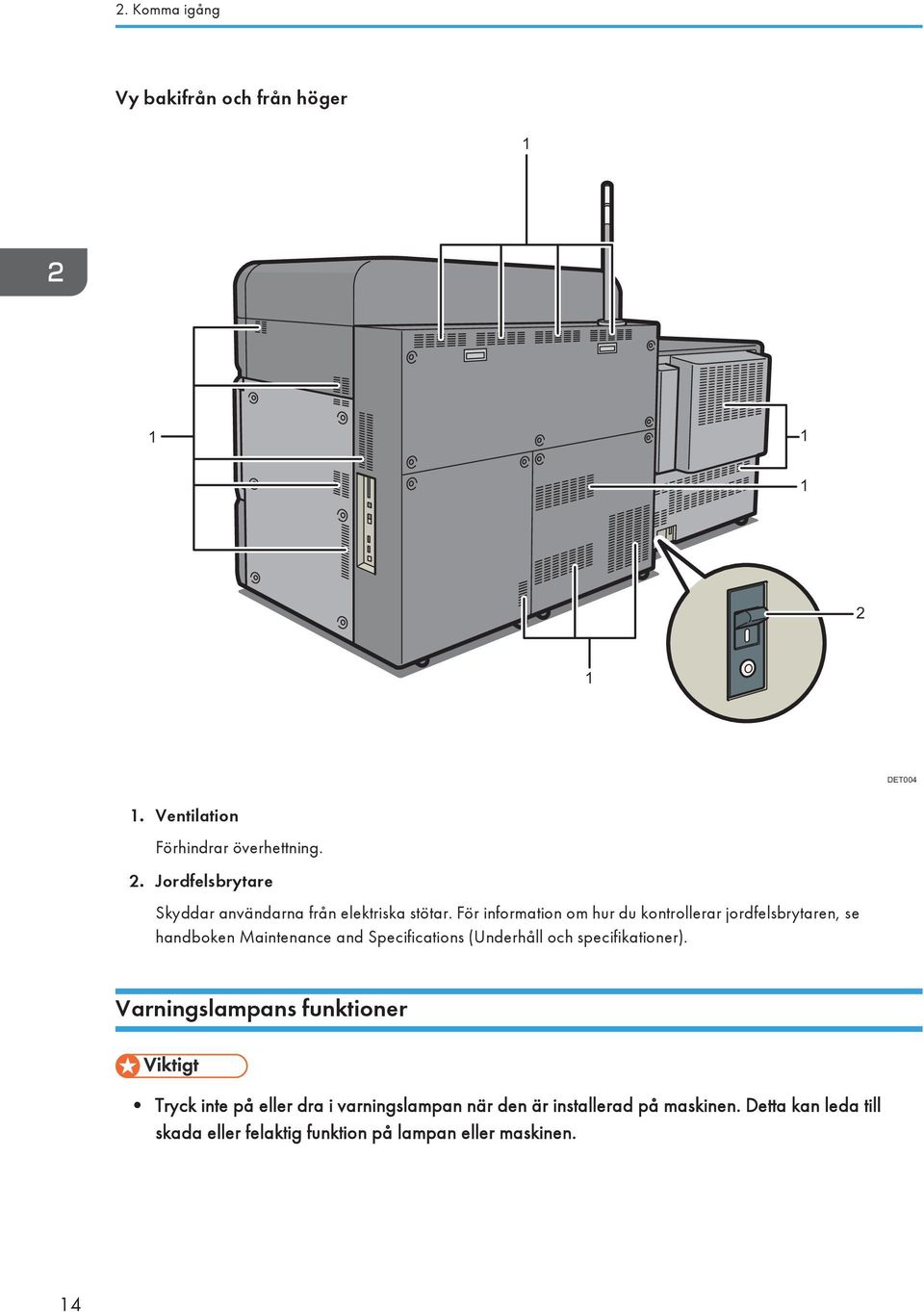

16 2. Komma igång Vy bakifrån och från höger DET Ventilation Förhindrar överhettning. 2. Jordfelsbrytare Skyddar användarna från elektriska stötar. För information om hur du kontrollerar jordfelsbrytaren, se handboken Maintenance and Specifications (Underhåll och specifikationer). Varningslampans funktioner Tryck inte på eller dra i varningslampan när den är installerad på maskinen. Detta kan leda till skada eller felaktig funktion på lampan eller maskinen. 14

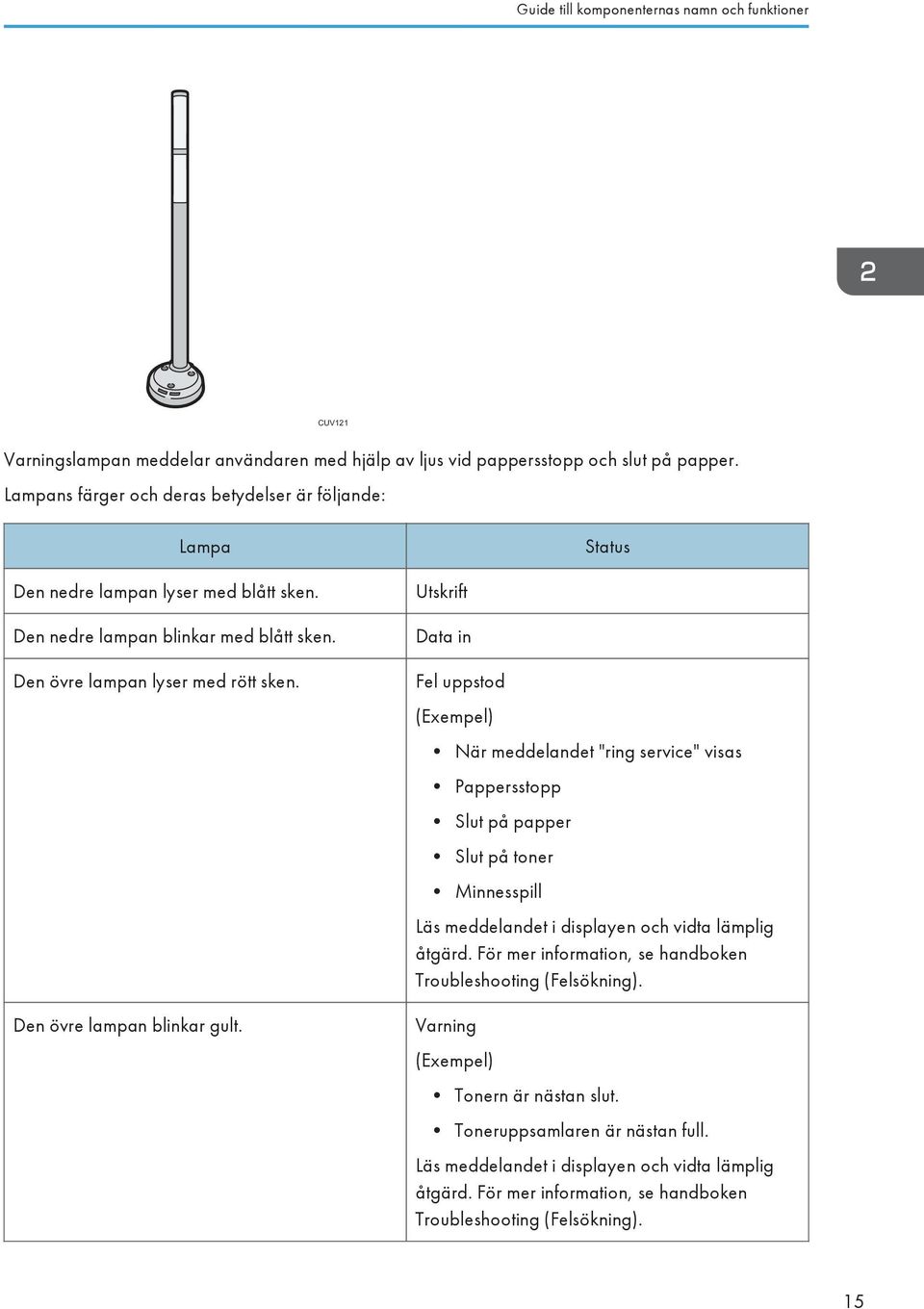

17 Guide till komponenternas namn och funktioner CUV121 Varningslampan meddelar användaren med hjälp av ljus vid pappersstopp och slut på papper. Lampans färger och deras betydelser är följande: Lampa Status Den nedre lampan lyser med blått sken. Den nedre lampan blinkar med blått sken. Den övre lampan lyser med rött sken. Den övre lampan blinkar gult. Utskrift Data in Fel uppstod (Exempel) När meddelandet "ring service" visas Pappersstopp Slut på papper Slut på toner Minnesspill Läs meddelandet i displayen och vidta lämplig åtgärd. För mer information, se handboken Troubleshooting (Felsökning). Varning (Exempel) Tonern är nästan slut. Toneruppsamlaren är nästan full. Läs meddelandet i displayen och vidta lämplig åtgärd. För mer information, se handboken Troubleshooting (Felsökning). 15

18 2. Komma igång Guide till maskintillvalens funktioner Funktioner hos maskinens externa tillval DET Booklet Finisher SR5060 Sorterar, staplar och häftar ark. Funktionen för sadelhäftning kan häfta flera papper i mitten och vika dem till häften. Har följande utmatningsfack: Efterbehandlarens övre utmatningsfack Efterbehandlarens växelfack Häftesefterbehandlarens utmatningsfack Utskrifterna kan hålslås om tillvalet hålslagsenhet har installerats på efterbehandlaren. 2. Trimmer Trimmar framkanten på inlagan efter att den har sadelhäftats. 3. Stapelenhet Har följande utmatningsfack: Stapelenhetens övre utmatningsfack Stapelvagn Stapelenhetens övre utmatningsfack rymmer upp till 250 pappersark och stapelvagnen rymmer upp till pappersark. Du kan ansluta upp till två stapelenheter. 4. Ringbindare Ringbinder pappersark. 16

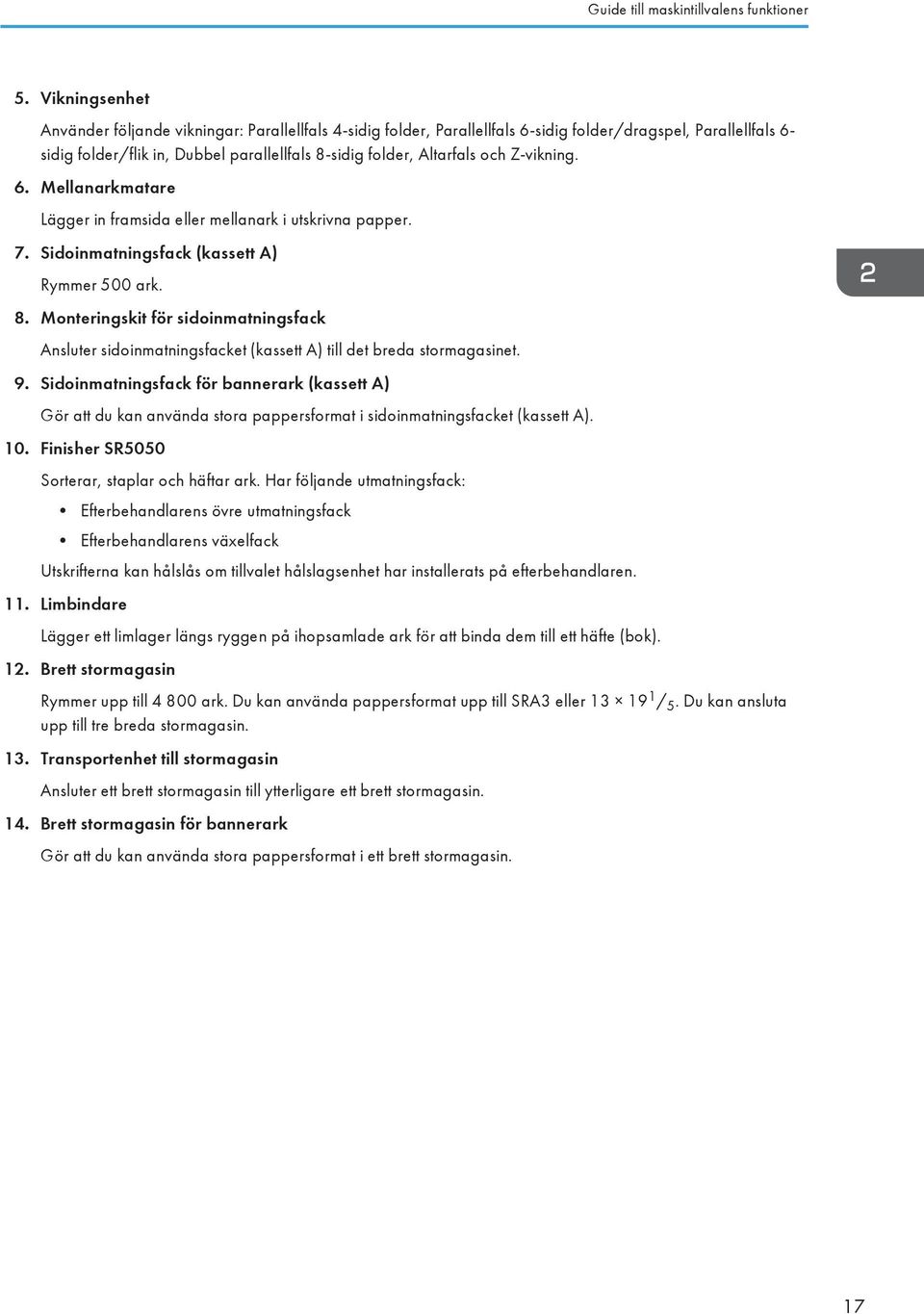

19 Guide till maskintillvalens funktioner 5. Vikningsenhet Använder följande vikningar: Parallellfals 4-sidig folder, Parallellfals 6-sidig folder/dragspel, Parallellfals 6- sidig folder/flik in, Dubbel parallellfals 8-sidig folder, Altarfals och Z-vikning. 6. Mellanarkmatare Lägger in framsida eller mellanark i utskrivna papper. 7. Sidoinmatningsfack (kassett A) Rymmer 500 ark. 8. Monteringskit för sidoinmatningsfack Ansluter sidoinmatningsfacket (kassett A) till det breda stormagasinet. 9. Sidoinmatningsfack för bannerark (kassett A) Gör att du kan använda stora pappersformat i sidoinmatningsfacket (kassett A). 10. Finisher SR5050 Sorterar, staplar och häftar ark. Har följande utmatningsfack: Efterbehandlarens övre utmatningsfack Efterbehandlarens växelfack Utskrifterna kan hålslås om tillvalet hålslagsenhet har installerats på efterbehandlaren. 11. Limbindare Lägger ett limlager längs ryggen på ihopsamlade ark för att binda dem till ett häfte (bok). 12. Brett stormagasin Rymmer upp till ark. Du kan använda pappersformat upp till SRA3 eller / 5. Du kan ansluta upp till tre breda stormagasin. 13. Transportenhet till stormagasin Ansluter ett brett stormagasin till ytterligare ett brett stormagasin. 14. Brett stormagasin för bannerark Gör att du kan använda stora pappersformat i ett brett stormagasin. 17

20 2. Komma igång Guide till namn och funktioner på maskinens kontrollpanel DER Display Visar tangenter för respektive funktion, driftstatus eller meddelanden. Se handboken Getting Started. 2. [Återställ] Tryck på den här tangenten för att nollställa aktuella inställningar. 3. Huvudströmsindikator Strömsindikatorn tänds när du slår på strömbrytaren. 18

21 Guide till namn och funktioner på maskinens kontrollpanel 4. [Energibesparing] Du trycker på den här tangenten om du vill stänga av eller slå på lågenergiläge/viloläge. Se handboken Getting Started (Komma igång). När maskinen är i lågenergiläge lyser indikatorn för [Energibesparing]. I viloläge blinkar inidkatorn för [Energibesparing] långsamt. 5. [Logga in/logga ut] Tryck för att logga in eller ut. 6. [Användarverktyg] Tryck för att ändra standardinställningarna så att de passar dina behov. Se handboken Connecting the Machine/ System Settings (Anslut maskinen/systeminställningar). Du kan ta reda på var du kan beställa förbrukningsartiklar och vart du ringer om ett fel skulle hända. Du kan också skriva ut denna information. Se Maintenance and Specifications. 7. [Pappersinställning]-tangent Ange inställningar för papperskassetten. Se Handbok för pappersinställningar 8. [Räkneverk]-stangent. Tryck för att kontrollera eller skriva ut räkneverksställning. Se handboken Maintenance and Specifications (Underhåll och specifikationer). 9. [Språk]-tangent Tryck på den här knappen för att ändra språket för displayen. Se s. 21 "Byta språk på displayen". 10. [Förenklad skärm]-tangent Tryck för att växla till förenklad skärm. Se handboken Getting Started (Komma igång). 11. [ ] (Entertangenten) Tryck på tangenten för att bekräfta angivna värden eller poster. 12. [Start] Tryck här om du vill skriva ut en räkneverkslista, en lista med kontaktinformation eller annan lista. 13. [Radera] Tryck på tangenten för att radera en angiven siffra. 14. Siffertangenter Används för att ange antal kopior och data för den valda funktionen. 15. Data in-indikator (skrivarläge) Blinkar när maskinen tar emot jobb från en dator. 16. Tangenten [Kontrollera status] Tryck när du vill kontrollera maskinens system- eller driftstatus för enskilda funktioner och pågående jobb. Du kan även visa jobbhistorik och maskinens underhållsinformation. 17. Funktionstangenter Funktionstangenterna har inga förinprogrammerade funktioner. Du kan programmera in ofta använda funktioner och webbsidor. För mer information, se handboken Getting Started (Komma igång). 19

22 2. Komma igång 18. Tangenten [Startsida] Tryck om du vill gå till skärmbilden [Startsida]. För mer information, se s. 22 "Så här använder du förstasidan och [Startsidan]". 19. Reglage för skärmljusstyrka Justerar displayens ljusstyrka. 20. Indikator för medieåtkomst Tänds när en minneslagringsenhet sätts in i mediaanslutningen. 21. Mediaanslutningar Här ansluter du ett SD-kort eller USB-minne. 20

23 Byta språk på displayen Byta språk på displayen Du kan välja vilket språk som ska användas på displayen. Standardinställning är engelska. 1. Tryck på tangenten [Språk] tills det språk du önskar visas. DER048 21

24 2. Komma igång Så här använder du förstasidan och [Startsidan] Om du trycker på tangenten [Startsida] direkt när maskinen slås på så visas förstasidan. På förstasidan kan du kontrollera toner- och pappersstatus. Ikoner för alla funktioner visas på [Startsidan]. Du kan lägga till genvägar till webbsidor på [Startsidan]. Ikoner för nya genvägar visas på [Startsidan]. Webbsidorna kan enkelt öppnas genom att trycka på genvägsikonerna. Du öppnar [Startsidan] genom att trycka på tangenten [Startsida]. Om Startsidan inte visas, trycker du på ikonen i det övre högra hörnet av skärmen för att växla till menyskärmen. Förstasidan SV DET010 22

25 Så här använder du förstasidan och [Startsidan] [Startsida] SV DET Driftsstatus och meddelanden Visar driftsstatus och meddelanden. 2. [Jobblist] Tryck för att visa färgcontrollerns jobblista. 3. Uppskattad tid Referera till färgcontrollerns jobblista. 4. [Underhållsinfo] Tryck för att visa fliken [Underh/kontaktinfo/mask.info] på skärmen [Kontrollera status]. 5. Växla skärmar Tryck här för att växla mellan [Startsida] och förstasida. 6. [Info om förbrvaror] Visar information om förbrukningsmaterial, till exempel återstående mängd toner. 7. [Kassettpprinställningar] Tryck här för att visa skärmen [Kassettpprinställningar]. 8. [Kassettinfo.]/[Mellanarksmatarinfo.] Visar status för papperskassetter och mellanarksmatare. 9. [Jobblista] Referera till färgcontrollerns jobblista. 10. Startsida Du kan lägga in en bild på [Startsidan], till exempel företagets logotyp. För att byta bild, se handboken Convenient Functions (Funktioner). 23

26 2. Komma igång 11. [Hantera adressboken] Tryck här för att visa adressboken. För mer information om hur du använder adressboken, se handboken Connecting the Machine/ System Settings (Anslut maskinen/systeminställningar). 12. [Webbläsare] 13. / Tryck här om du vill öppna webbsidor. För mer information om hur du använder webbläsarfunktionen, se Convenient Functions. Används för att bläddra mellan sidor när alla ikoner inte får plats på en sida. Lägga till ikoner på [Startsidan] Du kan lägga till funktioner och genvägar till webbsidor. Du kan även granska ikoner för funktioner och integrerade program som du tagit bort från [Startsidan]. Genvägar med namn på max 32 tecken kan visas på en standardskärm. Om namnet på genvägen överstiger 32 tecken kommer det 32:a tecknet ersättas med "...". På en förenklad skärm kan endast 30 tecken visas. Om namnet på genvägen överstiger 30 tecken kommer det 30:e tecknet ersättas med "...". För mer information om hur du lägger till webbsidor i Favoriter, se "Ange inställningarna för favoriter". Genvägar till webbsidor som lagts till under Favoriter kan även registreras på [Startsidan]. När användarautentisering är aktiverat kan genvägar till webbsidor som registrerats under användarnas Favoriter också registreras till en användares [Startsida]. Du kan lägga till upp till 72 funktions- och genvägsikoner. Radera oanvända ikoner om gränsen är uppnådd. För mer information, se handboken Convenient Functions (Funktioner). Du kan byta plats på ikoner. För mer information, se handboken Convenient Functions (Funktioner). Lägga till ikoner på [Startsidan] med Web Image Monitor 1. Starta Web Image Monitor. För mer information, se handboken Connecting the Machine/ System Settings (Anslut maskinen/ Systeminställningar). 2. Logga in på Web Image Monitor. 3. För att lägga till ikoner på standard-[startsidan] pekar du på [Enhetshantering] och klickar sedan på [Device Home Management]. För att lägga till ikoner på en användares [Startsida] pekar du på [Anpassa skärm efter användare]. 24

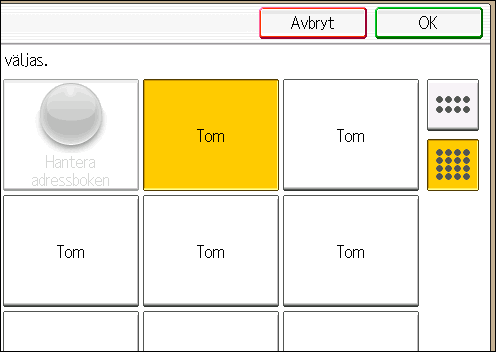

27 Så här använder du förstasidan och [Startsidan] 4. Klicka på [Redigera ikoner]. 5. Peka på [ Ikon kan läggas till.] på den plats där du vill lägga till och klicka sedan på [ Lägg till]. 6. Välj den funktions- eller genvägsikon du vill lägga till. 7. Klicka fyra gånger på [OK]. Lägga till ikoner på [Startsidan] med Användarverktyg Så här gör du för att skapa en genvägsikon på [Startsidan]. 1. Tryck på [User Tools] (Användarverktyg) 2. Tryck på [Redigera startsida]. DER029 25

28 2. Komma igång 3. Tryck på [Lägg till ikon]. 4. Tryck på fliken [Applikation]. 5. Markera den applikation/det program du vill lägga till. 6. Välj en plats där [Tom] visas. 26

29 Så här använder du förstasidan och [Startsidan] 7. Tryck på [OK]. 8. Tryck på [User Tools] (Användarverktyg) Tryck på skärmen. i övre högra hörnet av skärmen för att kontrollera placeringen på den förenklade 27

30 2. Komma igång Slå på/av strömmen Tryck inte på huvudströmbrytaren mer än en gång. När du trycker på huvudströmbrytaren bör du vänta i minst 20 sekunder efter det att du har bekräftat att huvudströmsindikatorn har tänts eller släckts. Om huvudströmbrytaren inte har tänts eller släckts inom 10 minuter efter det att du har tryckt på brytaren bör du kontakta din servicerepresentant. Huvudströmbrytaren sitter på maskinens vänstra sida. När den är påslagen är huvudströmmen på och indikatorn på höger sida av kontrollpanelen lyser. När den är avslagen är huvudströmmen av och indikatorn på höger sida av kontrollpanelen släcks. Då är maskinens ström bruten. Den här maskinen använder två strömkablar. Anslut varje elkontakten till separata eluttag med oberoende säkringar. Kontrollera hur mycket energi tillvalen förbrukar och koppla in dem i ett eluttag som är nära men skilt från det uttag där huvudmaskinen är inkopplad. Slå på huvudströmmen 1. Kontrollera att kontakten är ordentligt isatt i uttaget. 2. Öppna kåpan över huvudströmbrytaren och tryck sedan på huvudströmbrytaren. Huvudströmindikatorn tänds. DET016 28

31 Slå på/av strömmen Slå av huvudströmmen Dra alltid i kontakten och inte i kabeln när du kopplar ur strömkabeln ur vägguttaget. Om du drar i sladden kan strömkabeln skadas. Att använda en skadad strömkabel utgör risk för brand eller elektriska stötar. Stäng inte av strömmen när maskinen används. Håll inte nere huvudströmbrytaren när du slår av huvudströmmen. Om du gör det tvingas strömförsörjningen att slå av och det kan skada hårddisken och/eller minnet och orsaka funktionsstörningar. 1. Öppna kåpan över huvudströmbrytaren och tryck sedan på huvudströmbrytaren. Huvudströmsindikatorn slocknar. Huvudströmmen stängs av automatiskt när maskinen stängs av. Om skärmbilden på kontrollpanelen inte försvinner, kontakta din servicerepresentant. 29

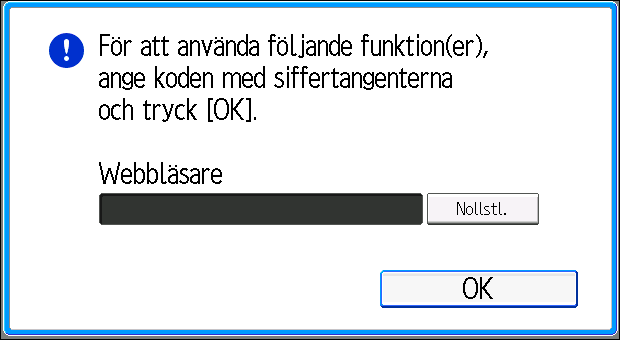

32 2. Komma igång Logga in på maskinen När autentiseringsfönstret visas Om Grundläggande autentisering, Windows-autentisering eller LDAP-autentisering har aktiverats visas autentiseringsfönstret på displayen. Maskinen blir endast tillgänglig att använda efter att du har angivit ditt Användarnamn och Lösenord. Om Autentisering av användarkod är aktiverat kan du inte använda maskinen förrän du har angivit en Användarkod. När du kan använda maskinen kan man säga att du är inloggad. När du inte längre har användarstatus kan man säga att du har loggat ut. Om du har loggat in på maskinen måste du se till att att logga ut dig igen för att förhindra obehörig användning. Fråga administratören om Användarnamn, Lösenord och Användarkod. För mer information om användarautentisering, se Security Guide. Användarkoden som ska anges vid Autentisering av användarkod är det numeriska värde som angetts i Adressboken som "Användarkod". Autentisering av användarkod Använda kontrollpanelen Om Autentisering av användarkod är aktivt visas en skärm som uppmanar dig att ange en Användarkod. 1. Ange en Användarkod (upp till åtta siffror) och tryck sedan på [OK]. Logga in från kontrollpanelen Det här avsnittet förklarar hur du loggar in på maskinen när Grundläggande autentisering, Windowsautentisering eller LDAP-autentisering är inställt. 30

33 Logga in på maskinen 1. Tryck på [Logga in]. 2. Ange ett Användarnamn och tryck sedan på [OK]. 3. Ange ett Lösenord och tryck sedan på [OK]. När användaren är autentiserad visas skärmen för den funktion du använder. Logga ut via kontrollpanelen Det här avsnittet förklarar hur du loggar ut när Grundläggande autentisering, Windows-autentisering eller LDAP-autentisering är inställt. För att förhindra att maskinen används av obehöriga, bör du alltid logga ut när du slutar använda maskinen. 1. Tryck på tangenten [Logga in/logga ut]. 2. Tryck på [Ja]. DER049 31

34 32 2. Komma igång

35 3. Web Image Monitor Det här kapitlet beskriver ofta använda Web Image Monitor-funktioner och användningsområden. För information som inte inkluderats i detta kapitel, se handboken Connecting the Machine/ System Settings på den medföljande CD-ROM-skivan eller hjälpen i Web Image Monitor. Visa startsidan Detta avsnitt förklarar startsidan och hur du visar Web Image Monitor. När du anger en IPv4-adress, börja inte segmentet med nollor. Till exempel: Om adressen är " ", måste du skriva " ". 1. Starta din webbläsare. 2. Ange " IP-adress eller värdnamn)/" i webbläsarens adressfält. Startsidan för Web Image Monitor visas. Om maskinens värdnamn har registrerats på DNS- eller WINS-servern kan du ange den. När du ställer in SSL, ett protokoll för krypterad kommunikation, i en miljö där serverautentisering används anger du " IP-adress eller värdnamn)/". Web Image Monitor är indelat i följande delar: SV DFN Menyfält När du väljer en menypost kommer dess innehåll att visas. 2. Rubrikområde (Header area) Visar ikoner för länkarna till Hjälp och funktionen för nyckelordssökning. Här visas också tangenterna [Logga in] och [Logga ut] som gör att du kan kan växla mellan administratörsläget och gästläget. 33

36 3. Web Image Monitor 3. Uppdatera/hjälp (Uppdatera): Klicka på högst upp till höger i arbetsfältet om du vill uppdatera uppgifterna om maskinen. Klicka på [Uppdatera] i webbläsaren för att uppdatera hela skärmen. (Hjälp): Klicka på hjälpknappen om du vill se eller ladda ner hjälpfiler. 4. Grundläggande information Här visas grundläggande information om maskinen. 5. Arbetsfält Visar innehållet för vald post i menyfältet. 34

37 4. Fylla på papper och toner I det här kapitlet beskrivs rekommenderade pappersformat och papperstyper och hur du fyller på papper i papperskassetten. Fylla på papper Försiktighetsåtgärder vid påfyllning av papper Vid påfyllning av papper är det viktigt att vara försiktig så att inte fingrarna kommer i kläm eller blir skadade. Stapla inte papper högre än nivåmarkeringen. Pappersstopp och felmatning kan inträffa vid utskrift på tjocka, glansiga ark. För att förhindra sådana problem ska du vara noga med att lufta glansiga ark ordentligt innan de laddas. När du fyller på papper, ställ in pappersriktningen enligt papprets fibrer som visas i följande diagram. Papprets fiberriktning Kasett 1-2 eller det breda stormagasinet Sidoinmatningsfack (kassett A) Även om du lägger i papper enligt anvisningarna ovan, beror det på papperstypen om du får normal funktionalitet och utskriftskvalitet. Utskrifterna kan vara märkbart böjda. Räta ut utskrifterna om de har veck eller är böjda. För mer information om hur du slätar ut böjt papper, se Handbok för pappersinställningar. För att förhindra att flera ark matas samtidigt ska du lufta pappret innan du placerar det i kassetten. 35

38 4. Fylla på papper och toner Om du fyller på papper när det endast finns ett fåtal papper kvar i kassetten kan flersidig matning uppstå. Ta bort kvarvarande papper, lägg dem med de nya pappersarken och lufta hela bunten innan du lägger den i kassetten. Skrynkligt eller böjt papper ska rätas ut innan det fylls på. När det tar slut på papper i kassetter som är inställda på att automatiskt köra ut registerflikar som inte behövs fyller du på med registerflikar från början av cykeln (första bladet). När du fyller på papper i papperskassetten för första gången eller när du byter pappersformat eller typ i papperskassetten, se till att ange korrekt pappersinställningar i Kassett- och pappersinställningar (Kassettpappersinställningar). För mer information, se Handbok för pappersinställningar. För mer information om pappersformat och -typer som kan användas, se s. 46 "Rekommenderade pappersformat och pappertyper". Ibland kan du höra ett prasslande ljud från papper som passerar igenom maskinen. Det här ljudet är helt normalt. Lufta pappret 1. Lufta bunten genom att snabbt bläddra igenom arken. CVA Håll i kortändarna och böj bunten fram och tillbaks för att skapa mellanrum mellan arken. Upprepa detta flera gånger. CVA069 36

39 Fylla på papper CVA Se till att det är mellanrum mellan arken. CVA071 Fylla på papper i kassett 1, 2 och det breda stormagasinet Alla papperskassetter laddas på samma sätt. Det breda stormagasinet identifieras som kassett 3, kassett 4, kassett 5, kassett 6, kassett 7 och kassett 8. Kontrollera att papperskanterna är justerade efter den vänstra sidan. 37

40 4. Fylla på papper och toner 1. Kontrollera att pappret i papperskassetten inte används och drag sedan ut kassetten försiktigt så långt det går. DER Fyll på papper i papperskassetten med utskriftssidan uppåt. Stapla inte papper högre än nivåmarkeringen. DER Skjut försiktigt in papperskassetten så långt det går. Olika pappersformat kan fyllas på i kassett 1, 2 och det breda stormagasinet genom att justera positionerna för sido- och ändguider. För mer information, se handboken Paper Specifications and Adding Paper (Pappersspecifikationer och hur man fyller på papper). Du kan fylla på med kuvert i kassett 1, 2 och det breda stormagasinet. När du fyller på med kuvert måste de placeras i rätt riktning. För mer information, se s. 57 "Kuvert". Fylla på papper i sidoinmatningsfacket (kassett A) Sidoinmatningsfacket (kassett A) används när du vill kopiera på OH-film, genomskinligt papper och papper som inte kan placeras i de vanliga kassetterna. 38

41 Fylla på papper Max antal ark som du kan fylla på samtidigt beror på papperstyp. Stapla inte papper högre än nivåmarkeringen. Här kan du läsa om hur mycket papper du maximalt kan fylla på s. 46 "Rekommenderade pappersformat och pappertyper". Kontrollera att papperskanterna är justerade efter den vänstra sidan. När du fyller på med få ark ska du se till att inte trycka ihop sidoguiderna för hårt. Om sidoguiderna trycks in för hårt mot pappret kan det hända att papperssidor skrynklas och att pappret inte matas korrekt och om pappret väger 52,3-63,0 g/m 2 (14,0-16,9 lb. Bond) kan hela utskriften bli skrynklig. 1. Ställ in sidoguiderna efter pappersformatet, jämna till pappersbunten och placera det med utskriftssidan uppåt. Stapla inte papper högre än nivåmarkeringen. 2. Ställ även in pappersguiden i botten. 1 DER069 2 DER Ändguide 2. Förlängning För att ta bort pappersguiden i botten, skjut den åt höger genom att trycka ner stoppet. 39

42 4. Fylla på papper och toner CWW Tryck på höj-/sänkknappen på sidoinmatningsfacket (kassett A). 1 DER Höj-/sänkknapp Hissanordningens lampa blinkar när kassetten lyfts upp och den lyser när den stannar. Tryck på höj-/sänkknappen för att flytta ner kassetten om du vill fylla på papper eller ta bort papper som fastnat. Dra ut förlängningen när du fyller på med A4, 8 1 / 2 11 eller större ark i sidoinmatningsfacket (kassett A). Papper med brevhuvud måste placeras i en viss riktning. För mer information, se s. 44 "Fylla på riktningsfixerat eller dubbelsidigt papper". Kuvert kan fyllas på i sidoinmatningsfacket (kassett A). Kuvert måste placeras i en viss riktning. För mer information, se s. 57 "Kuvert". Pappersformat som inte identifieras automatiskt anges manuellt. Information om vilka pappersformat som identifieras automatiskt finns i s. 46 "Rekommenderade pappersformat och pappertyper". För mer information om hur du anger pappersformat, se handboken Paper Specifications and Adding Paper (Pappersspecifikationer och hur man fyller på papper). 40

43 Fylla på papper Fylla på registerflikar i sidoinmatningsfacket (kassett A) Vid påfyllning av registerflikar, använd alltid registerflikshållaren. Registerflikar måste placeras till höger i sidoinmatningsfacket (kassett A). 1 2 DER Registerfliksguide 2. Ändguide Fylla på papper i mellanarksfacket Placera inget ovanpå och lämna inte kvar några papper på sensorn. Det kan leda till att pappersformatet inte skannas korrekt eller att det uppstår papperstrassel. 1. Samtidigt som du trycker ned frigöringsspaken, justera sidoguiderna efter det pappersformat som du vill använda. DER Placera pappret korrekt. Stapla inte papper högre än nivåmarkeringen. Vid behov, justera sidoguiderna försiktigt mot pappret som du har fyllt på. 41

44 4. Fylla på papper och toner 1 DER Pappersförlängare Fyll på papper med utskriftssidan uppåt (framsidan). Om du använder efterbehandlare ska du fylla på arken med utskriftsidan nedåt. Fyll på papper i mellanarksmataren med samma pappersriktning som pappret i papperskassetten. Häftnings- eller hålslagningspositionerna kommer att vara på papprets vänstra sida, när du står vänd mot maskinen. Dra ut pappersförlängaren när du fyller på med papper som är större än A4 (8 1 / 2 11). Fylla på omslagsark i limbindarens mellanarksmatare Längden/formatet på omslagsark beror på bokryggens tjocklek. Fyll på papper i riktning. Placera inget ovanpå och lämna inte kvar några papper på sensorn. Det kan medföra att pappersformatet inte skannas korrekt eller att pappret fastnar. Uppskatta tjockleken på bokryggen I det här avsnittet beskrivs hur du beräknar en ungefärlig tjocklek på bokryggen och omslagsarkets längd och format. Observera att längden och formatet på ett omslagsark beror på tjockleken på inlagans rygg. Följande lista visar exempel på A4- eller 8 1 / 2 11-format, 80,0 g/m 2 (20,0 lb. Bond) papper: 10-arks inlaga: 1 mm (0,04 tum) 30-arks inlaga: 3 mm (0,12 tum) 50-arks inlaga: 5 mm (0,20 tum) 80-arks inlaga: 8 mm (0,32 tum) 100-arks inlaga: 10 mm (0,40 tum) 42

45 Fylla på papper 200-arks inlaga: 20 mm (0,80 tum) Ange omslagsarkets format baserat på tjockleken på inlagans rygg. Använd följande ekvation för att beräkna omslagsarkets längd: Minimum längd på omslagsark (mm/tum) = "inlagans längd (mm/tum)" 2 + "ryggens tjocklek (mm/tum)" För att limbinda ett häfte med följande mått, ska du ange omslagsarkets längd till minst 440 mm (17,4 tum): CWW Längd på inlagans ark 2. Ryggens tjocklek 3. Omslagsarkets längd 1. Samtidigt som du försiktigt klämmer ihop sidoguiden, ställ in den för det pappersformat som ska fyllas på. CWW Lägg i pappret med textsidan uppåt och i en rät bunt. Stapla inte papper högre än nivåmarkeringen. 43

46 4. Fylla på papper och toner CWW324 Du kan inte limbinda ett häfte om tjockleken på inlagans rygg överstiger 23 mm (0,9 tum). Beroende på maskin kan metoden för hur man väljer riktning på omslag och original variera något. För mer information se instruktionerna för din maskin. Vid påfyllning med tjockt papper på 251,0 g/m 2 (138,8 lb. Index) eller tjockare i limbindarens mellanarksmatare, kontrollera att papprets fiberriktning är i rät vinkel mot matningsriktningen. Om du fyller på ark som lätt klistras ihop (som bestruket papper), var noga med att lufta dem ordentligt innan du placerar dem. Om du luftar dem hjälper det till att undvika pappersstopp och ger dem möjlighet att matas ett ark i taget. Limbindning kan repa glansigt papper. Fylla på riktningsfixerat eller dubbelsidigt papper Använd de inställningar och pappersriktningar som visas nedan för att säkerställa att skrivaren skriver ut på riktningsfixerat papper (som papper med brevhuvud eller brevpapper) på ett korrekt sätt. Placera pappret som visas nedan. Pappersriktning Ikonernas betydelse lyder som följer: Ikon Innebörd Fyll på pappret med utskriftssidan uppåt. 44

47 Fylla på papper Utskriftsida Kasett 1-2. sidoinmatningsfack (kassett A) eller brett stormagasin Ensidig Tvåsidig Om du vill skriva ut på papper med brevhuvud anger du lämplig papperstyp i skrivardrivrutinens inställningar. Tryck på tangenten [Pappersinställning], ange [Brevhuvud] som Papperstyp för den papperskassett du vill använda. Se handboken Paper Settings (Handbok för pappersinställningar). 45

48 4. Fylla på papper och toner Rekommenderat papper Rekommenderade pappersformat och pappertyper I det här avsnittet beskrivs rekommenderade pappersformat och papperstyper. Om du använder papper som böjer sig, antingen för att det är för torrt eller för fuktigt, kan det hända att häftklamrar fastnar eller att pappret fastnar i maskinen. Använd inte papper avsett för bläckstråleskrivare eftersom sådant papper kan fastna i fixeringsenheten och orsaka pappersstopp. När du lägger i OH-film ska du kontrollera fram- och baksidan av arken och placera dem korrekt. Annars kan de matas fel. Kassett 1, 2 och brett stormagasin (Kassett 3 till 8) *1 Papperstyp och vikt Pappersformat Papperskapacitet 52,3-400,0 g/m 2 (14,0 lb. Bond -221,0 lb. Index) Pappersvikt 1 Pappersvikt 9 *2 Pappersformat som kan identifieras automatiskt: *3 A3 *4, A4, A5, B4 JIS, *4, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, *4, / 5 *4, SRA3 *4, SRA ark A3 *4, A4, A5, B4 JIS, *4, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, *4, / 5 *4, SRA3 *4, SRA4 46

49 Rekommenderat papper Papperstyp och vikt Pappersformat Papperskapacitet 52,3-400,0 g/m 2 (14,0 lb. Bond -221,0 lb. Index) Pappersvikt 1 Pappersvikt 9 *2 Välj pappersformat med hjälp av menyn: Kassettpprinställningar B5 JIS *5, 8 1 / 2 13 *5, 8 1 / 2 11 *5, 8 1 / 4 14 *5, 8 1 / 4 13 *5, 8 10 *5, 7 1 / / 2 *5, 5 1 / / 2 *5, 8K *5, 16K *5, *5, *5, *5, *5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4 *5, mm *5, mm, 4 1 / / 2 * ark 52,3-400,0 g/m 2 (14,0 lb. Bond -221,0 lb. Index) Pappersvikt 1 Pappersvikt 9 *2 A4 *5, A5 *5, B5 JIS *5, 8 1 / 2 13 *5, 8 1 / 4 14 *5, 8 1 / 4 13 *5, 8 10 *5, 7 1 / / 2 *5, 8K *5, 16K *5, *5, *5, *5, *5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4 *5, mm *5, mm, 4 1 / / 2 *5 Anpassat format: *6 Vertikalt: 100,0-330,2 mm Horisontellt: 139,7-487,7 mm ark *7 Vertikalt: 3,94-13,00 tum Horisontellt: 5,50-19,20 tum 47

50 4. Fylla på papper och toner Papperstyp och vikt Pappersformat Papperskapacitet Bestr: glättat Bestruket: matt Pappersformat som kan identifieras automatiskt: A3, A4, A5, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, 12 18, / 5, SRA3, SRA4 Bestr: glättat Bestruket: matt A3, A4, A5, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, 12 18, / 5, SRA3, SRA4 Välj pappersformat med hjälp av menyn: Kassettpprinställningar B5 JIS, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4 A4, A5, B5 JIS, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4 48

51 Rekommenderat papper Papperstyp och vikt Pappersformat Papperskapacitet Bestr: glättat Bestruket: matt Anpassat format: Vertikalt: 139,7-330,2 mm Horisontellt: 139,7-487,7 mm Vertikalt: 5,50-13,00 tum Horisontellt: 5,50-19,20 tum Genomskinligt papper A3, A4, B5 JIS *9 OH-film A4, 8 1 / 2 11 *9 Registerflikar *10 A4, 8 1 / 2 11 Etikettark A4, 8 1 / 2 11 Kuvert *8 *11, *12, * mm, mm, mm, mm, mm 10 ark *1 Du kan installera kassetten för bannerark i kassett 3, 5 eller 7. *2 När en papperslängd på 487,8 mm eller mer har angetts är kassettens maximala pappersvikt Pappersvikt 7. *3 När kassetten för bannerark har installerats kan pappersformatet inte kännas av automatiskt. *4 När kassett för bannerark har installerats, välj pappersformat genom att använda menyn Kasettpprinställningar. *5 När kassett för bannerark har installerats kan du inte välja pappersformat. *6 Du kan skriva ut på papper vars längd är mellan ,2 mm och bredd mellan ,0 mm om kassett för bannerark är installerad. *7 När papprets längd överskrider 420,0-559,9 mm är papperskapaciteten 800 ark. När papprets längd överskrider 560,0-700,0 mm är papperskapaciteten ark. *8 När kassetten för bannerark har installerats kan du inte välja papperstyp. *9 Det maximala antalet ark som kan fyllas på beror på papprets tjocklek och skick. *10 Registerfliksguiden krävs. *11 Öppna flikarna och placera kuverten med flikarna pekande mot papperskassettens högra sida. *12 Ange kuvertets format, inklusive flikarna med funktionen Kassett- och pappersinställningar. 49

52 4. Fylla på papper och toner *13 Format inkluderar inte flikarna. Sidoinmatningsfack (kassett A) Papperstyp och vikt Pappersformat Papperskapacitet 52,3 216,0 g/m 2 (14,0 lb. Bond 79,9 lb. omslag) Pappersvikt 1 Pappersvikt 5 Pappersformat som kan identifieras automatiskt: A3, A4, A5, A6, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, ark A3, A4, A5, A6, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

53 Rekommenderat papper Papperstyp och vikt Pappersformat Papperskapacitet 52,3 216,0 g/m 2 (14,0 lb. Bond 79,9 lb. omslag) Pappersvikt 1 Pappersvikt 5 *1 B5 JIS, B6 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, mm, mm, mm, 4 1 / / ark A4, A5, B5 JIS, B6 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, mm, mm, 4 1 / / 2 52,3 216,0 g/m 2 (14,0 lb. Bond 79,9 lb. omslag) Pappersvikt 1 Pappersvikt 5 Anpassat format: *2 Vertikalt: 100,0-330,2 mm Horisontellt: 139,7-487,7 mm *3 500 ark Vertikalt: 3,94-13,00 tum Horisontellt: 5,50-19,20 tum *3 51

54 4. Fylla på papper och toner Papperstyp och vikt Pappersformat Papperskapacitet Genomskinligt papper A3, A4, B5 JIS *4 OH-film A4, 8 1 / 2 11 *4 Registerflikar *5 A4, 8 1 / 2 11, 8 1 / 2 14 Kuvert Vertikalt: 100,0-330,2 mm Horisontellt: 139,7-487,7 mm 10 ark Vertikalt: 3,94-13,00 tum Horisontellt: 5,50-19,20 tum *1 Välj pappersformat. För mer information, se Handbok för pappersinställningar. *2 Ange pappersformat. För mer information, se Handbok för pappersinställningar. *3 När kassetten för bannerark är installerad kan längden på papper av anpassat format vara max 700 mm. *4 Det maximala antalet ark som du kan fylla på, på en gång beror på papprets tjocklek och egenskaper. *5 Registerfliksguiden krävs. Mellanarksmatare Papperstyp och vikt Pappersformat Papperskapacitet 64,0 216,0 g/m 2 (17,1 lb. Bond 79,9 lb. omslag) Pappersvikt 2 Pappersvikt 5 Pappersformat som kan identifieras automatiskt: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, ark 2 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

55 Rekommenderat papper Papperstyp och vikt Pappersformat Papperskapacitet 64,0 216,0 g/m 2 (17,1 lb. Bond 79,9 lb. omslag) Pappersvikt 2 Pappersvikt 5 Välj pappersformat med hjälp av menyn: Kassettpprinställningar B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, mm, mm 200 ark 2 64,0 216,0 g/m 2 (17,1 lb. Bond 79,9 lb. omslag) Pappersvikt 2 Pappersvikt 5 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, mm, mm Anpassat format: Vertikalt: 139,7-330,2 mm Horisontellt: 139,7-487,7 mm 200 ark 2 Vertikalt: 5,50-13,00 tum Horisontellt: 5,50-19,20 tum 53

56 4. Fylla på papper och toner Limbindarens mellanarksmatare Papperstyp och vikt Pappersformat Papperskapacitet 90,0-300,0 g/m 2 (24,1 lb. Bond-165,0 lb. Index) Pappersvikt 4 Pappersvikt 7 Pappersformat som kan identifieras automatiskt: A3, ark (eller upp till 24 mm i höjd) 2 90,0-300,0 g/m 2 (24,1 lb. Bond-165,0 lb. Index) Pappersvikt 4 Pappersvikt , Välj pappersformat med hjälp av menyn: Kassettpprinställningar 200 ark (eller upp till 24 mm i höjd) 2 B4 JIS, 11 17, 8K, 12 18, 11 15, / 5, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, mm A3, B4 JIS, 8K, 12 18, 11 15, / 5, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, mm 90,0-300,0 g/m 2 (24,1 lb. Bond-165,0 lb. Index) Pappersvikt 4 Pappersvikt 7 Anpassat format: Vertikalt: 257,0 330,2 mm Horisontellt: 364,0 487,7 mm 200 ark (eller upp till 24 mm i höjd) 2 Vertikalt: 10,12 13,00 inches Horisontellt: 14,34-19,20 tum 54

57 Rekommenderat papper Papperstjocklek Papperstjocklek *1 Metrisk Bond-papper Omslagsark Indexpapper Papersvikt 1 *2 52,3-63,0 g/m 2 14,0 16,9 lb. Bond 19,0 23,0 lb. Omslag 29,0 34,9 lb. Index Pappersvikt 2 63,1 80,0 g/m 2 17,0 21,0 lb. Bond 23,1 29,9 lb. Omslag 35,0 44,0 lb. Index Pappersvikt 3 80,1 105,0 g/m 2 21,1 28,0 lb. Bond 30,0 38,9 lb. Omslag 44,1 58,0 lb. Index Pappersvikt 4 105,1 163,0 g/m 2 28,1 43,0 lb. Bond 39,0 60,0 lb. Omslag 58,1 90,0 lb. Index Pappersvikt 5 163,1 220,0 g/m 2 43,1 58,9 lb. Bond 60,1 80,9 lb. Omslag 90,1 121,0 lb. Index Pappersvikt 6 220,1 256,0 g/m 2 59,0 68,0 lb. Bond 81,0 94,0 lb. Omslag 121,1 141,0 lb. Index Pappersvikt 7 256,1-300,0 g/m 2 68,1 80,0 lb. Bond 94,1 110,0 lb. Omslag 141,1 165,0 lb. Index Pappersvikt 8 300,1-350,0 g/m 2 80,1-93,3 lb. Bond 110,1-128,8 lb. Omslag 165,1-193,3 lb. Index Pappersvikt 9 350,1 400,0 g/m 2 93,4-106,9 lb. Bond 128,9-147,0 lb. Omslag 193,4-221,0 lb. Index *1 Utskriftskvaliteten kan minska om det papper du använder ligger nära den undre eller övre gränsen. Ändra i så fall inställningen uppåt eller nedåt. *2 När du fyller på med papper med vikten 52,3-63,0 g/m 2 (14,0-16,9 lb. Bond) kan det hända att kanterna skrynklas eller att pappret matas fel beroende på papperstyp. Vissa papper som genomskinligt papper och OH-film kan låta lite när de matas ut/levereras. Detta ljud innebär inte något problem och utskriftkvaliteten påverkas inte Papperskapaciteten som anges i tabellen ovan är exempel. Den faktiska papperskapaciteten kan vara lägre beroende på papperstyp. När du fyller på papper ska du kontrollera att bunten inte överskrider gränsmarkeringen i kassetten. 55

58 4. Fylla på papper och toner Om upprepade fel uppstår vid matning ska du lufta arken ordentligt eller mata in dem ett och ett via sidoinmatningsfacket (kassett A). Du kan specificera om maskinen automatiskt ska identifiera flersidig matning ifrån alla kassetter. I menynjusteringsinställningar för användare kan du även ange om aktuellt jobb ska stoppas eller fortsätta när ett fel uppstår. Men, beroende på papprets skick kanske maskinen inte upptäcker felet korrekt. För mer information om Justeringsinställingar för användare, se Handbok för pappersinställningar. Räta ut böjda ark innan du fyller på dem. Funktionen Justera pappersböjning kan eventuellt inte räta ut pappret helt, beroende på papperstyp och dess fiberriktning. Om papper med långa fiber inte går att räta ut, testa papper med korta fiber istället. För mer information om funktionen Justera pappersböjning, se Handbok för pappersinställningar. Beroende på pappersformat kan utskriftshastigheten bli lägre än normalt. Läs mer om hur man fyller på kuvert, i s. 57 "Kuvert". Om du skriver ut på papper med brevhuvud skiljer sig papprets riktning beroende på vilken funktion du använder. För mer information, se s. 44 "Fylla på riktningsfixerat eller dubbelsidigt papper". De papperstyper du kan välja i kassett- och pappersinställningar är endast allmänna klassificeringar. Utskriftskvaliteten för respektive typ av papper i en klassificering garanteras inte. För mer information, se handboken Pappersspecifikationer och hur man fyller på papper. Om pappersytan är dammig kan vita fläckar uppstå på utskrifterna. Lufta pappret ordentligt för att ta bort damm. När du använder etikettark: Välj [Etikettark] som [Papperstyp] i [Kassettpprinställningar] och välj lämplig papperstjocklek under [Pappersvikt]. När du fyller på OH-film: För att skriva ut på OH-film väljer du [Transparens] under [Papperstyp] i [Kassettpprinställningar]. När du lägger i OH-film ska du kontrollera fram- och baksidan av arken och placera dem korrekt. Annars kan de matas fel. Bläddra igenom OH-arken så att det kommer luft emellan dem innan du använder dem. På så sätt klistrar de inte ihop sig och fastnar. Ta bort utskrivna papper ett i taget. När du använder genomskinligt papper: När du använder genomskinligt papper bör du alltid använda papper med långa fibrer och lägga pappret i fiberriktningen. 56

59 Rekommenderat papper Genomskinligt papper tar lätt upp fukt och böjer sig. Genomskinligt papper bör slätas ut innan det läggs i maskinen. För mer information om hur du slätar ut böjt papper, se Handbok för pappersinställningar. Ta bort utskrivna papper ett i taget. När du använder bestruket papper: Om du vill använda glättat papper väljer du [Bestr: glättat] som [Papperstyp]. Om du vill använda matt papper (inklusive silkes-, glanslöst och/eller sidenpapper) väljer du [Bestruket: matt] som [Papperstyp]. För mer information om olika inställningar när man använder bestruket papper med anpassat format, se s. 60 "Registrera ett anpassat pappersformat". När du fyller på bestruket papper eller glansigt papper, var noga med att alltid lufta pappret innan användning. Om ett pappersstopp uppstår eller om maskinen gör konstiga ljud vid matning av bestrukna papper, mata istället maskinen med ett bestruket pappersark åt gången. För att fylla på med bestruket papper i det breda stormagasinet måste du ange [Bestr: glättat], [Bestruket: matt] eller [Bestr. ppr.: glans] som papperstyp och välja lämplig papperstjocklek under [Pappersvikt]. Kuvert I det här avsnittet beskrivs hur du fyller på kuvert. Pappersstopp kan uppstå beroende på flikarnas längd och form. Endast kuvert med minst bredd 139,7 mm (5,5 tum) kan användas. För att skriva ut på kuvert lägger du dem i det breda stormagasinet eller i sidoinmatningsfacket (kassett A) och anger lämplig papperstyp. För att fylla på kuvert, se till att vika upp flikarna och lägg dem i riktning med utskriftssidan upp. CDL070 57

60 4. Fylla på papper och toner Om du kopierar till kuvert med öppning på sidan, se till att vika ut flikarna och lägga dem i med utskriftssidan uppåt. Flikarna måste vara placerade på den högra sidan av det breda stormagasinet eller sidoinmatningsfacket (kassett A). riktning CDL081 Rekommenderade kuvert För information om vilka kuvert som rekommenderas, vänd dig till närmaste återförsäljare. Förvara kuvert Förvara kuvert i förseglade plastförpackningar och ta endast ut det antal du behöver. Lägg inte till fler kuvert under utskriftens gång eftersom det kan orsaka pappersstopp. Se till att ange kuvertets och flikarnas format i [Kassettpprinställningar]. För mer information, se Pappersspecifikationer och hur man fyller på papper. När du använder kuvert, ange [Pappersvikt] under [Kassettpprinställningar] i samma värde som två ark av det papper som används för kuverten. Innan kuvert används, tryck ned dem för att få bort luften inuti och för att platta till kanter och veck. När du fyller på kuvert, se till att de inte hamnar utanför gränsmarkeringen. Placera ett kuvert i taget om du fortfarande får något av följande resultat: Kuvertet fastnar Kuvertet matas inte fram Flera kuvert matas fram samtidigt En luftfuktighet som överstiger 50% kan orsaka att kuverten blir skrynkliga eller feltryckta när de matas ut. Vissa typer av kuvert kan vara skrynkliga, nedsmutsade eller feltryckta när de matas ut. Om du skriver ut en tät färg eller bild på ett kuvert kan linjer bildas där kuvertets överlappande kanter gör det tjockare. Om kuvertets horisontella format är 297 mm (11,7 tum) eller mindre, kan pappersstopp uppstå. Om detta inträffar, stäng av Identifiera snedställning. För mer information, se Handbok för pappersinställningar. 58

61 Rekommenderat papper När du skriver ut på kuvert tjockare än 127,0 g/m 2 (47,0 lb. Omslag), använd inte [Justera pprsböjn: Kraftig] eller [Justera pprsböjn: Kraftig] för [Justera pappersböjning] i [Justeringsinställningar för användare]. 59

62 4. Fylla på papper och toner Registrera ett anpassat pappersformat Du kan registrera upp till 100 anpassade pappersformat. Kontrollera produktnamn, pappersformat och -typ innan du registrerar det. Kontrollera att papprets format och typ är kompatibelt med den papperskassett som du vill använda. Kassettens kompatibilitet beror på papprets format och typ. För mer information om pappersformat och - typer som kan användas, se s. 46 "Rekommenderade pappersformat och pappertyper". När antalet registrerade anpassade pappersformat når max, kan du inte registrera något nytt. Radera alla onödiga anpassade pappersformat från listan och försök sedan registrera igen. För mer information, se Handbok för pappersinställningar. Välja papprets namn i papperskatalogen 1. Tryck på tangenten [Pappersinställning]. 2. Tryck på [Redigera anpassat format]. DER Tryck på [Återkalla från papperskatalog]. 4. Välj det papper som du vill registrera. Tryck på [ Föreg.] eller [ Nästa] för att bläddra genom listan och söka efter det papper som du vill välja. Du kan välja två eller fler typer av papper. 60

63 Registrera ett anpassat pappersformat 5. Tryck på [Programmera under Anpassade pappersformat]. 6. Tryck på [Ja]. 7. Tryck på [Avsluta] två gånger. 8. Tryck på tangenten [Pappersinställning]. Du kan också stänga skärmen [Kassettpappersinställningar] genom att trycka på [Avsluta]. Du kan kontrollera och ändra inställningar för det registrerade anpassade pappersformatet, exempelvis inställning för pappersformat, på skärmen [Redigera anpassat format]. För mer information om hur man ändrar ett anpassat pappersformat, se Handbok för pappersinställningar. Registrera ett papper vars namn inte visas i papperskatalogen Om pappret du vill ha inte finns i katalogens papperslista eller du inte känner till papprets namn, gör du följande: Välj papprets typ i papperskatalogen Papperskatalogen innehåller optimala utskriftsvillkor, inte bara för alla kommersiellt tillgängliga papper utan också för varje papperstyp. Du kan välja typ av papper i papperskatalogen och registrera det som ett anpassat pappersformat, även om du inte känner till papprets namn. De papperstyper som kan väljas är följande: Normalt, Glansigt, Matt, Kuvert, Ljust, Mörkt och Struktur. Varje typ är indelat i olika viktkategorier. Ange ett pappers typ och vikt manuellt Du kan registrera ett anpassat pappersformat genom att ange dess typ och vikt manuellt. Välj papprets typ i papperskatalogen Du kan välja typ av papper i papperskatalogen och registrera det som ett anpassat pappersformat. De papperstyper som kan väljas är följande: Normalt, Glansigt, Matt, Kuvert, Ljust, Mörkt och Struktur. 61

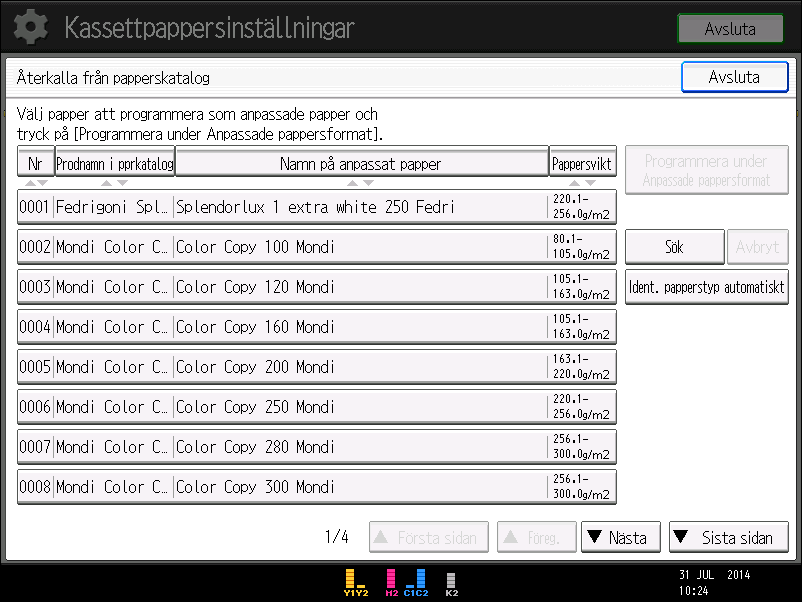

64 4. Fylla på papper och toner 1. Tryck på tangenten [Pappersinställning]. 2. Tryck på [Redigera anpassat format]. DER Tryck på [Återkalla från papperskatalog]. 4. Välj den kombination av typ och vikt som passar ditt papper bäst. Listan över papperstyper visas på papperskatalogens första och efterföljande sidor. Tryck på [ Föreg.] eller [ Nästa] för att bläddra genom listan och söka efter det papper som du vill välja. 5. Tryck på [Programmera under Anpassade pappersformat]. 6. Tryck på [Ja]. 7. Tryck på [Avsluta] två gånger. 8. Tryck på tangenten [Pappersinställning]. Du kan också stänga skärmen [Kassettpappersinställningar] genom att trycka på [Avsluta]. Du kan kontrollera och ändra inställningar för det registrerade anpassade pappersformatet, exempelvis inställning för pappersformat, på skärmen [Redigera anpassat format]. För mer information om hur man ändrar ett anpassat pappersformat, se Handbok för pappersinställningar. 62

65 Registrera ett anpassat pappersformat Ange ett pappers typ och vikt manuellt 1. Tryck på tangenten [Pappersinställning]. DER Tryck på [Redigera anpassat format]. 3. Välj en siffra som är [ Ej programmerad]. Tryck på [ Föreg.] eller [ Nästa] för att bläddra genom listan. 4. Tryck på [Ändra] för [Namn på anpassat papper]. 5. Ange papprets namn och tryck sedan på [OK]. 6. Tryck på [Ändra] för [Pappersformat]. 7. Välj ett pappersformat och tryck sedan på [OK]. 8. Tryck på [Ändra] för [Pappersvikt]. 9. Ange papprets vikt och tryck sedan på [OK]. Tryck på [Ändra] om du ändrat pappersvikt. 10. Tryck på [Ändra] för [Papperstyp]. 11. Ange papperstyp och tryck sedan på [OK]. Tryck på [Ändra] om du ändrat papperstyp. 63

66 4. Fylla på papper och toner 12. Ange andra inställningar som [Typ av bestruket papper], [Pappersfärg], [Hålat eller inte], [Struktur eller ej], [Tillämpa duplex] och [Använd autopappersval] vid behov. Om du ändrar [Typ av bestruket papper], [Pappersfärg], [Hålat eller inte] alternativt [Struktur eller ej] och trycker på [OK] kommer ett meddelande visas för att informera dig om att [Avancerade inställn.] kommer att påbörjas. För att tillämpa ändringarna för dessa inställningar, välj [Ändra]. Om du inte vill verkställa ändringarna, välj [Ändra inte]. 13. Tryck på [OK]. 14. Tryck på [Avsluta]. 15. Tryck på tangenten [Pappersinställning]. Du kan också stänga skärmen [Kassettpappersinställningar] genom att trycka på [Avsluta]. Om du vill använda glansigt papper väljer du [Glättat] som [Typ av bestruket papper]. Om du vill använda matt papper (inklusiva silkes-, matt- och sidenpapper) väljer du [Matt] som [Typ av bestruket papper]. Mer information om anpassade pappersinställningar finns i Handbok för pappersinställningar. För mer information om [Avancerade inställn.], kontakta din maskinadministratör. Registrera ett nytt anpassat pappersformat genom att ändra ett befintligt Du kan öppna och ändra inställningarna för ett registrerat anpassat pappersformat och registrera dem som ett nytt anpassat pappersformat. Denna funktion är användbar vid registrering av ett papper med samma typ som ett befintligt papper, men med ett annat format. Beroende på vilka inställningar du ändrar, ser detaljerna för ett nyligen registrerat anpassat pappersformat ut enligt följande: När inställningarna för det valda anpassade pappersformatet inte har ändrats: Alla inställningar för det angivna anpassade pappersformatet ([Namn på anpassat papper], [Pappersformat], [Pappersvikt] och [Papperstyp], inklusive de attribut som är specifika för färgcontrollern) kopieras till det nyregistrerade anpassade pappersformatet. När inställningarna [Namn på anpassat papper], [Pappersformat], [Tillämpa duplex], [Använd autopappersval] eller [Avancerade inställn.] för det valda anpassade pappersformatet ändras: Används ändringarna för det nyligen registrerade anpassade pappersformatet. När inställningarna [Pappersvikt], [Papperstyp], [Typ av bestruket papper], [Pappersfärg], [Hålat eller inte] alternativt [Struktur eller ej] för det valda anpassade pappret ändras: Används ändringarna för det nyligen registrerade anpassade pappersformatet och dess avancerade inställningar återställs till sina standardvärden enligt de ändringar som gjorts. 64

67 Registrera ett anpassat pappersformat Vid ändring av ett anpassat pappersformat som är registrerat via papperskatalogen kan du ändra dess inställningar för [Namn på anpassat papper], [Pappersformat], [Tillämpa duplex] och [Använd autopappersval]. Du kan också bekräfta varumärket och dataversionen från [Produktnamn i papperskatalog]. 1. Tryck på tangenten [Pappersinställning]. DER Tryck på [Redigera anpassat format]. 3. Välj en siffra som är [ Ej programmerad]. Tryck på [ Föreg.] eller [ Nästa] för att bläddra genom listan. 4. Tryck på [Använd en annan anpassad pappersinställning]. 5. Välj det anpassade pappersformat vars inställningar du vill ändra. 6. Tryck på [OK]. 7. Ändra inställningar vid behov för det anpassade pappret (som t.ex pappersnamn, format och typ). Om du ändrar [Pappersvikt], [Papperstyp], [Typ av bestruket papper], [Pappersfärg], [Hålat eller inte], alternativt [Struktur eller ej] och trycker på [OK] kommer ett meddelande visas för att informera dig att [Avancerade inställn.] kommer att påbörjas. För att tillämpa ändringarna för dessa inställningar, välj [Ändra]. Om du inte vill verkställa ändringarna, välj [Ändra inte]. 8. Tryck på [OK]. 9. Tryck på [Avsluta]. 65
