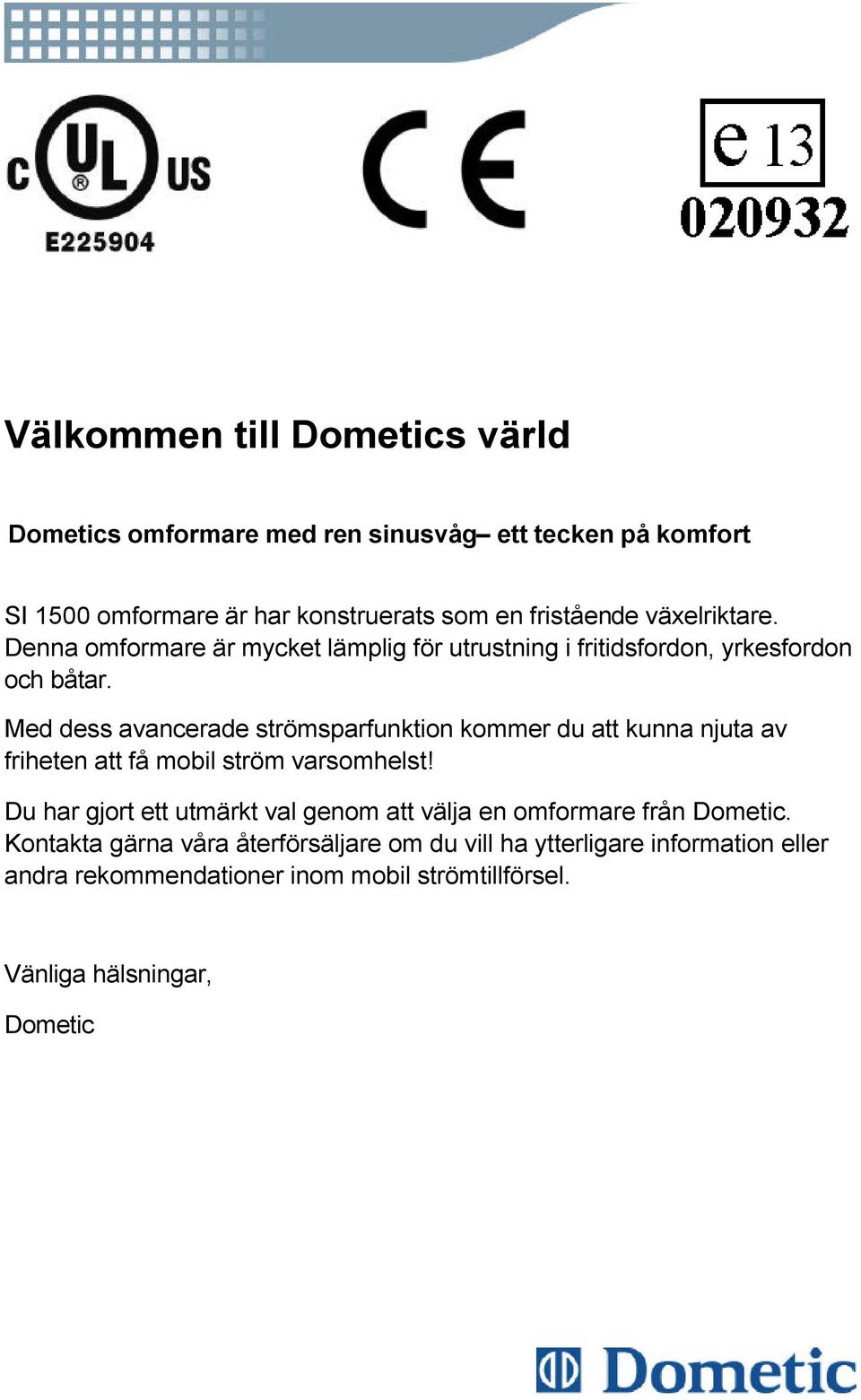

3 Välkommen till Dometics värld Dometics omformare med ren sinusvåg ett tecken på komfort SI 1500 omformare är har konstruerats som en fristående växelriktare. Denna omformare är mycket lämplig för utrustning i fritidsfordon, yrkesfordon och båtar. Med dess avancerade strömsparfunktion kommer du att kunna njuta av friheten att få mobil ström varsomhelst! Du har gjort ett utmärkt val genom att välja en omformare från Dometic. Kontakta gärna våra återförsäljare om du vill ha ytterligare information eller andra rekommendationer inom mobil strömtillförsel. Vänliga hälsningar, Dometic

4

5 Innehåll 1 Viktiga säkerhetsinstruktioner Allmänna säkerhetsföreskrifter Försiktighetsåtgärder vid arbeten med batterier Funktioner Exempel på användningsområden Elektrisk prestanda Mekaniska ritningar Introduktion Frontpanelens funktioner Bakpanelens funktioner Installation Förtest av Dometic SI1500 sinusomformare: Permanenta ledningsanslutningar för likström Använda omformaren Uteffekt Felsökningsguide Underhåll Garanti Bilagor C Fjärrkontrollens funktioner: Strömsparläge 2121

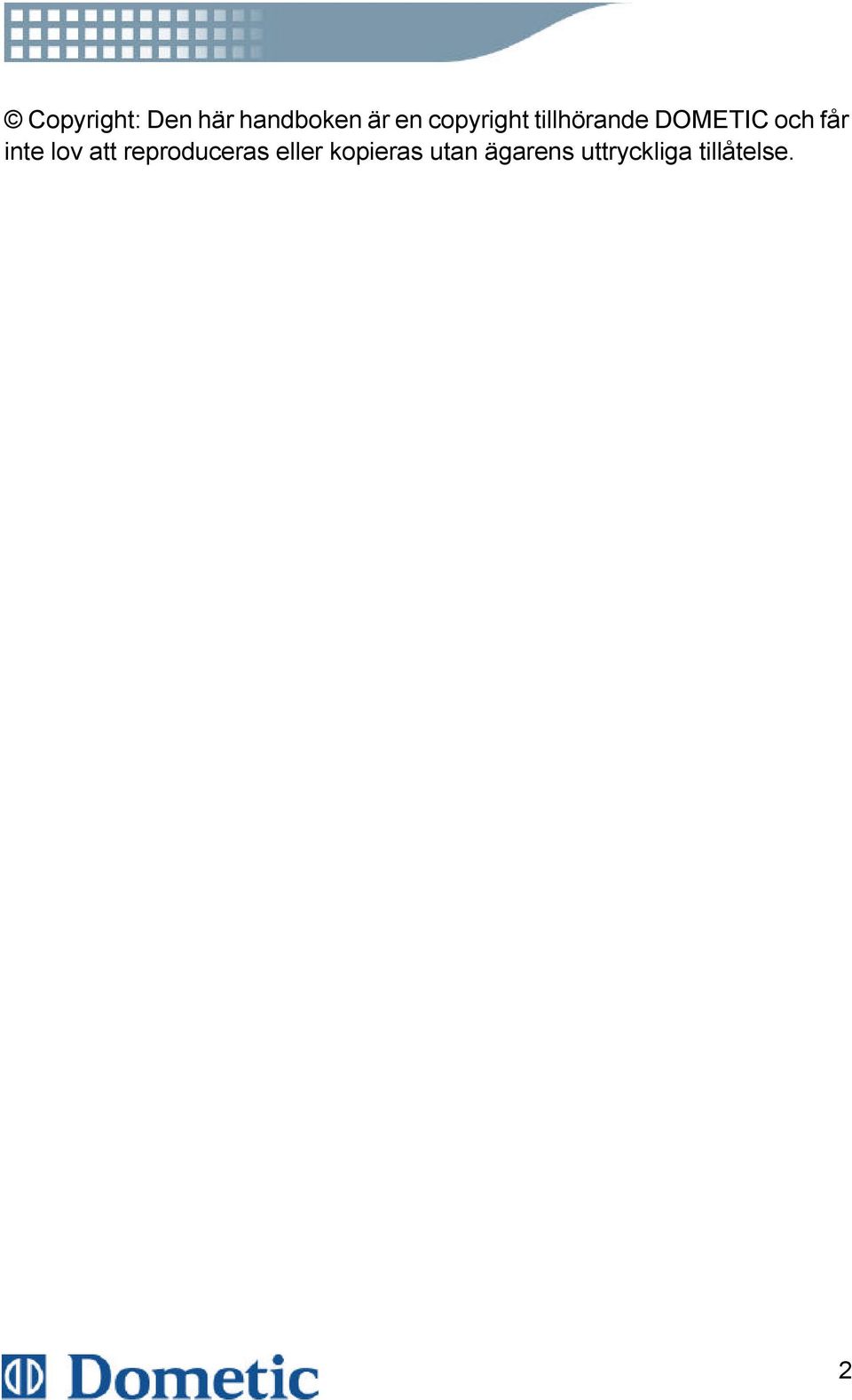

6 Copyright: Den här handboken är en copyright tillhörande DOMETIC och får inte lov att reproduceras eller kopieras utan ägarens uttryckliga tillåtelse. 2

7 1 Viktiga säkerhetsinstruktioner VARNING! Före du installerar och använder Dometic SI 1500 sinusomformare måste du läsa igenom och följa dessa säkerhetsinstruktioner. Spara den här för framtida referens. 1.1 Allmänna säkerhetsföreskrifter Utsätt inte SI 1500 sinusomformare för regn, snö, spray, slagvatten eller damm. För att minska risken för skada är det inte tillåtet att täcka över eller täppa till ventilationsöppningarna. Installera inte SI 1500 sinusomformare i trånga utrymmen. Det kan leda till överhettning För att undvika att brand eller elektrisk chock uppstår, försäkra dig om att ledningarna befinner sig i gott skick och att storleken på ledningarna inte är för liten. Använd inte SI 1500 sinusomformare med skadade ledningar eller ledningar av sämre kvalitet Den här utrustningen innehåller delar som kan producera ljusbågar eller gnistor. För att förhindra brand eller explosion är det förbjudet att installera apparaten i utrymmen med batterier eller lättantändliga material, eller på platser som kräver utrustning med skydd mot antändning. Det inkluderar utrymmen med maskiner som är bensindrivna, bensintankar, bensinfogar, monteringar eller andra anslutningar mellan komponenter i bränslesystemet. 1

8 1.2 Försiktighetsåtgärder vid arbeten med batterier Om batterisyra kommer i kontakt med hud eller kläder, tvätta omedelbart med tvål och vatten. Om syra kommer i kontakt med ögonen, skölj omedelbart av ögonen med rinnande, kallt vatten i minst 20 minuter och sök omedelbart läkarvård Det är FÖRBJUDET att röka eller skapa gnistor eller lågor i närheten av batterier eller motorer Lägg inte metallföremål på batteriet. Resulterande gnistor eller kortslutning på batteriet eller andra elektriska delar kan leda till explosion Avlägsna personliga metallföremål som exempelvis ringar, armband, halsband och klockor vid arbete med blybatterier. Ett batteri producerar en kortslutningsström som är hög nog att svetsa ihop en ring eller annan metall, och orsaka allvarliga brännskador. 2

9 2 Funktioner Ren sinusvåg (distorsionsfaktor <3%) Utfrekvens : 50Hz Strömsparfunktion för att spara energi eller batteri RS 232C-gränssnitt / -port för fjärrkontroll Inbyggd spännings- och wattmätare Termostatiskt kontrollerad kylfläkt Avancerad mikroprocessor Skydd: mot underinspänning, överbelastning, kortslutning, alarm vid lågt batteri, mot överspänning och övertemperatur 2.1 Exempel på användningsområden Elverktyg: cirkelsågar, borrar, slipmaskiner, buffertar, ogräsoch häckklippare, luftkompressorer Kontorsutrustning: datorer, skrivare, bildskärmar, faxar, skannrar Hushållsapparater: dammsugare, fläktar, lysrör och glödlampor, rakapparater, symaskiner Köksutrustning: mikrovågsugnar, kyl och frys, kaffekokare, mixers, glassmaskiner, brödrostar Industriell utrustning: halogenlampor, högtrycks natriumlampa Hemunderhållningselektronik: TV, videobandspelare, videospel, stereoanläggningar, musikinstrument, satellitutrustning. 3

10 2.2 Elektrisk prestanda Beteckning Specifikation Kontinuerlig uteffekt Max. uteffekt Inspänning Modellnummer 1500W 2000W Utspänning 230V ± 3% Frekvens 50 Hz +/- 0.05% Max. utström SI Vdc 230Vac 12V Effektivitet (full last) =86% Strömförbrukning, obelastad Utgående vågform 1,5W sparläge Sinusvåg <3% distorsion Utspänning 230V RMS 10%/+4% Inspänning Skydd Återställningstid från strömsparläge Gränssnitt kontrollport Fjärrkontrollsenhet Säkerhet EMC Driftstemperatur Förvaringstemperatur Mått Nedkylning Vikt VDC 11A Överbelastning, kortslutning, polvändning (säkring), över- och underspänning, övertemperatur. 5 sekunder RS-232C Tillval EN :1992 EN :1992 EN55022B:1994 EN :1995 EN :1996 ENV50204: till +40 Celsius -30 till +70 Celsius EN60950 L 390 x B 275 x H 105 mm Termostatiskt kontrollerad kylfläkt 7 kg IP-klass IP 23 e-märkt e

11 2.3 Mekaniska ritningar 1500W PURE SINE WAVE 230V AC 50Hz 5

12 3 Introduktion Dometic SI 1500 sinusomformare är medlem i en av de mest avancerade serierna mobila växelströmssystem på marknaden. För att få ut det mesta av omformaren måste den installeras och användas på ett korrekt sätt. Läs igenom och följ instruktionerna i den här handboken före modellen installeras och används. 3.1 Frontpanelens funktioner Framsidan 1500W PURE SINE WAVE 230V AC 50 Hz Strömbrytare ON / OFF: Strömbrytaren lämnas i läget OFF (AV) under installation Power saving (Strömsparfunktion): Strömsparfunktionen aktiv. OVP: Överspänningsskydd aktivt UVP : Underspänningsskydd aktivt OTP: Övertemperaturskydd aktivt OLP : Överbelastningsskydd aktivt Input volts (Inspänning i volt): Indikerar batteriets spänningsnivå Load watts (Last i watt): Indikerar växelströmslast i watt. 6

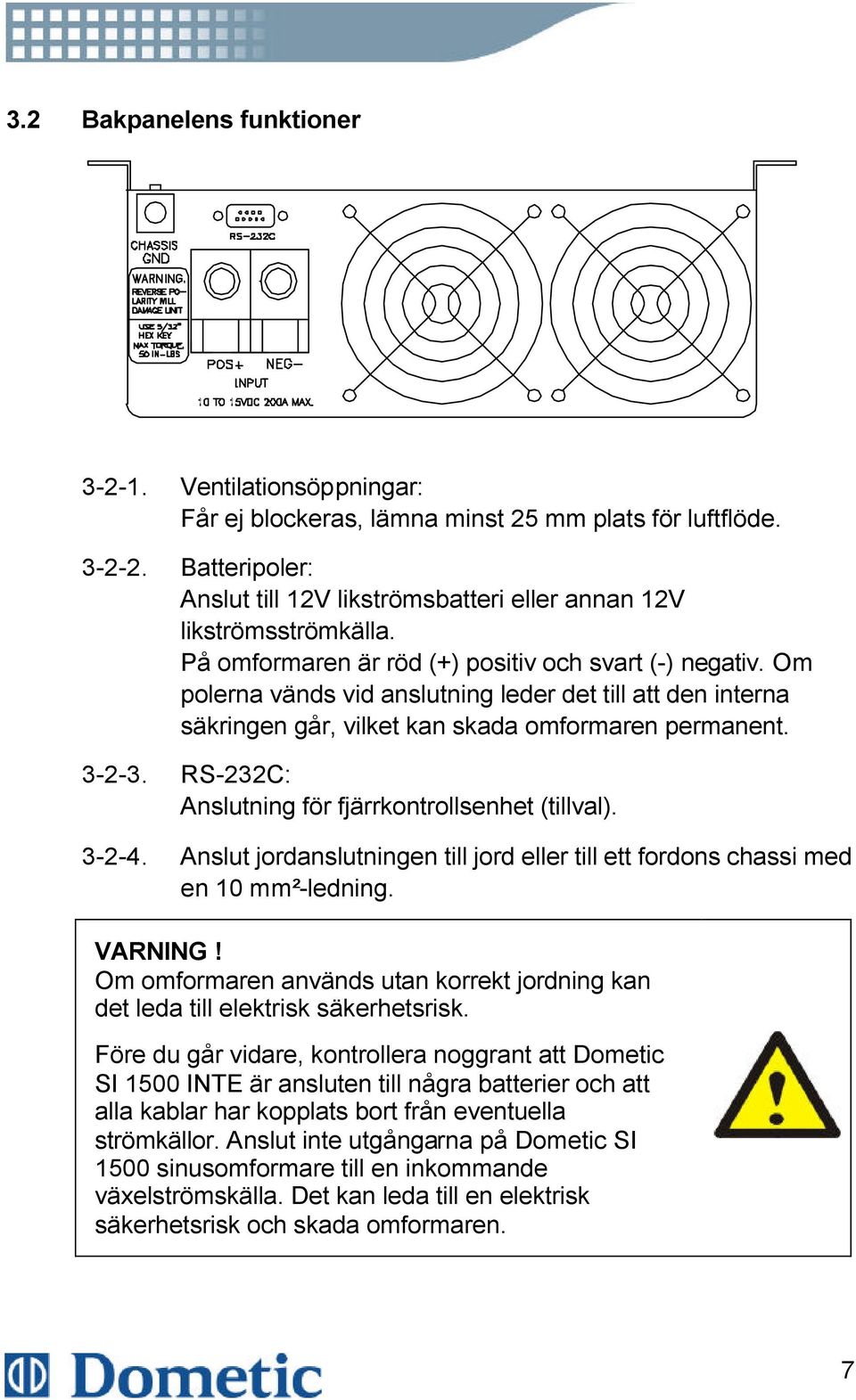

13 3.2 Bakpanelens funktioner Ventilationsöppningar: Får ej blockeras, lämna minst 25 mm plats för luftflöde Batteripoler: Anslut till 12V likströmsbatteri eller annan 12V likströmsströmkälla. På omformaren är röd (+) positiv och svart (-) negativ. Om polerna vänds vid anslutning leder det till att den interna säkringen går, vilket kan skada omformaren permanent RS-232C: Anslutning för fjärrkontrollsenhet (tillval) Anslut jordanslutningen till jord eller till ett fordons chassi med en 10 mm²-ledning. VARNING! Om omformaren används utan korrekt jordning kan det leda till elektrisk säkerhetsrisk. Före du går vidare, kontrollera noggrant att Dometic SI 1500 INTE är ansluten till några batterier och att alla kablar har kopplats bort från eventuella strömkällor. Anslut inte utgångarna på Dometic SI 1500 sinusomformare till en inkommande växelströmskälla. Det kan leda till en elektrisk säkerhetsrisk och skada omformaren. 7

14 3.3 Installation Var installeras enheten? Växelriktaren bör installeras på en plats som möter följande krav: Torr Låt inte vatten droppa eller skvätta på omformaren Svalt - Omgivande temperaturen ska ligga mellan -25 och +40 Celsius Säkerhet Installera inte utrymme med batterier eller andra områden där lättantändliga gaser existerar, som exempelvis bränsleförvaringsplatser eller motorrum Ventilerad Håll minst 25 mm avstånd runt omformaren för luftflödets skull. Försäkra dig om att ventilationsöppningarna på baksidan och undersidan av apparaten och fläktingångarna inte är blockerade Fri från damm Installera inte Dometic SI1500 sinusomformare i dammig miljö där det finns damm, träpartiklar eller andra flisspån/hyvelspån. Damm kan dras in i enheten när nedkylningsfläkten är på Nära batterierna Undvik omåttliga kabellängder men installera inte Dometic SI1500 sinusomformare i samma fack som batterier. Använd rekommenderade längder och storlekar på ledningar. Montera inte heller Dometic SI1500 sinusomformare i miljöer där den utsätts för gaser från batteriet. Dessa gaser är mycket frätande och utsättande under längre tid kommer att skada Dometic SI 1500 sinusomformare. 8

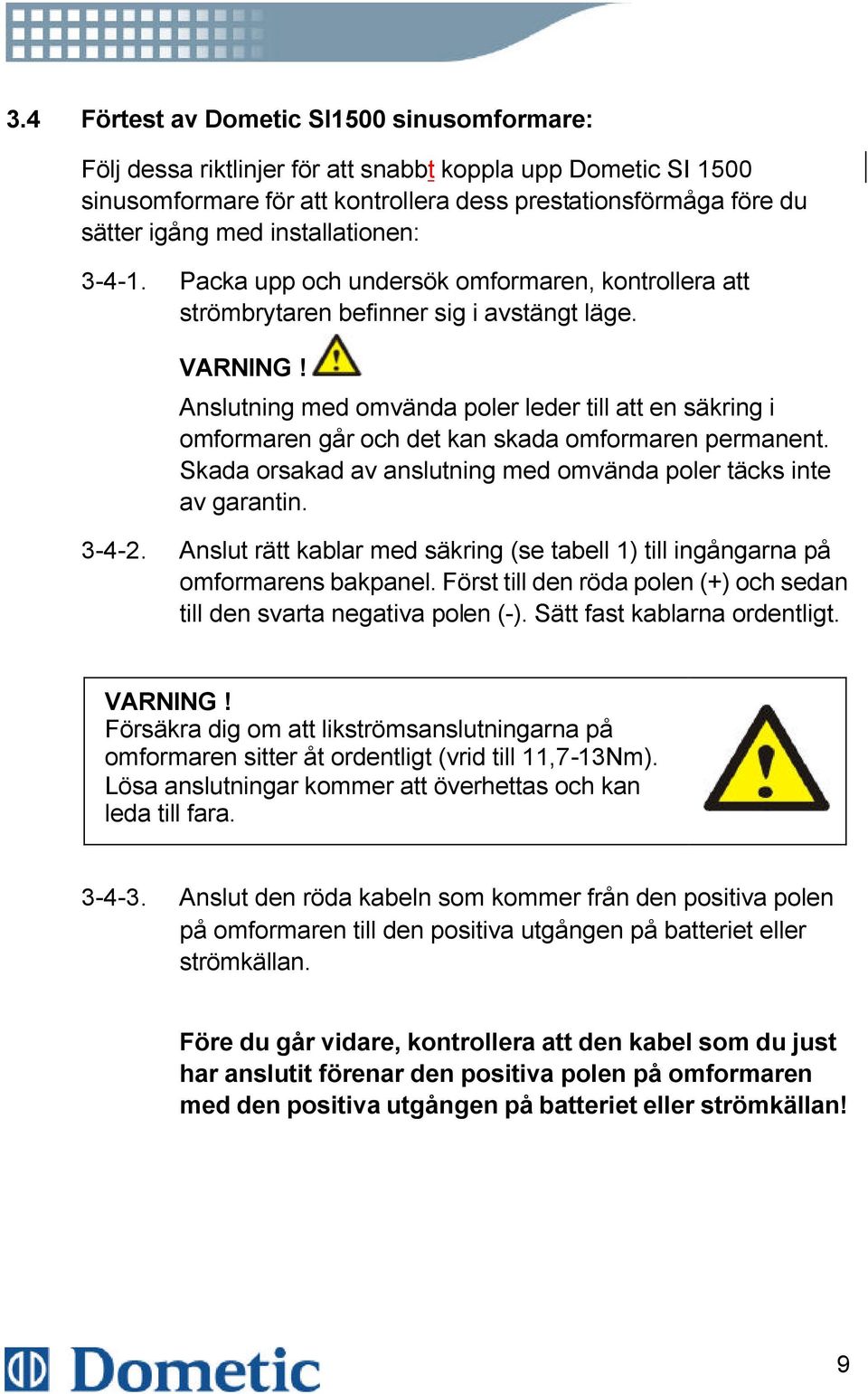

15 3.4 Förtest av Dometic SI1500 sinusomformare: Följ dessa riktlinjer för att snabbt koppla upp Dometic SI 1500 sinusomformare för att kontrollera dess prestationsförmåga före du sätter igång med installationen: Packa upp och undersök omformaren, kontrollera att strömbrytaren befinner sig i avstängt läge. VARNING! Anslutning med omvända poler leder till att en säkring i omformaren går och det kan skada omformaren permanent. Skada orsakad av anslutning med omvända poler täcks inte av garantin Anslut rätt kablar med säkring (se tabell 1) till ingångarna på omformarens bakpanel. Först till den röda polen (+) och sedan till den svarta negativa polen (-). Sätt fast kablarna ordentligt. VARNING! Försäkra dig om att likströmsanslutningarna på omformaren sitter åt ordentligt (vrid till 11,7-13Nm). Lösa anslutningar kommer att överhettas och kan leda till fara Anslut den röda kabeln som kommer från den positiva polen på omformaren till den positiva utgången på batteriet eller strömkällan. Före du går vidare, kontrollera att den kabel som du just har anslutit förenar den positiva polen på omformaren med den positiva utgången på batteriet eller strömkällan! 9

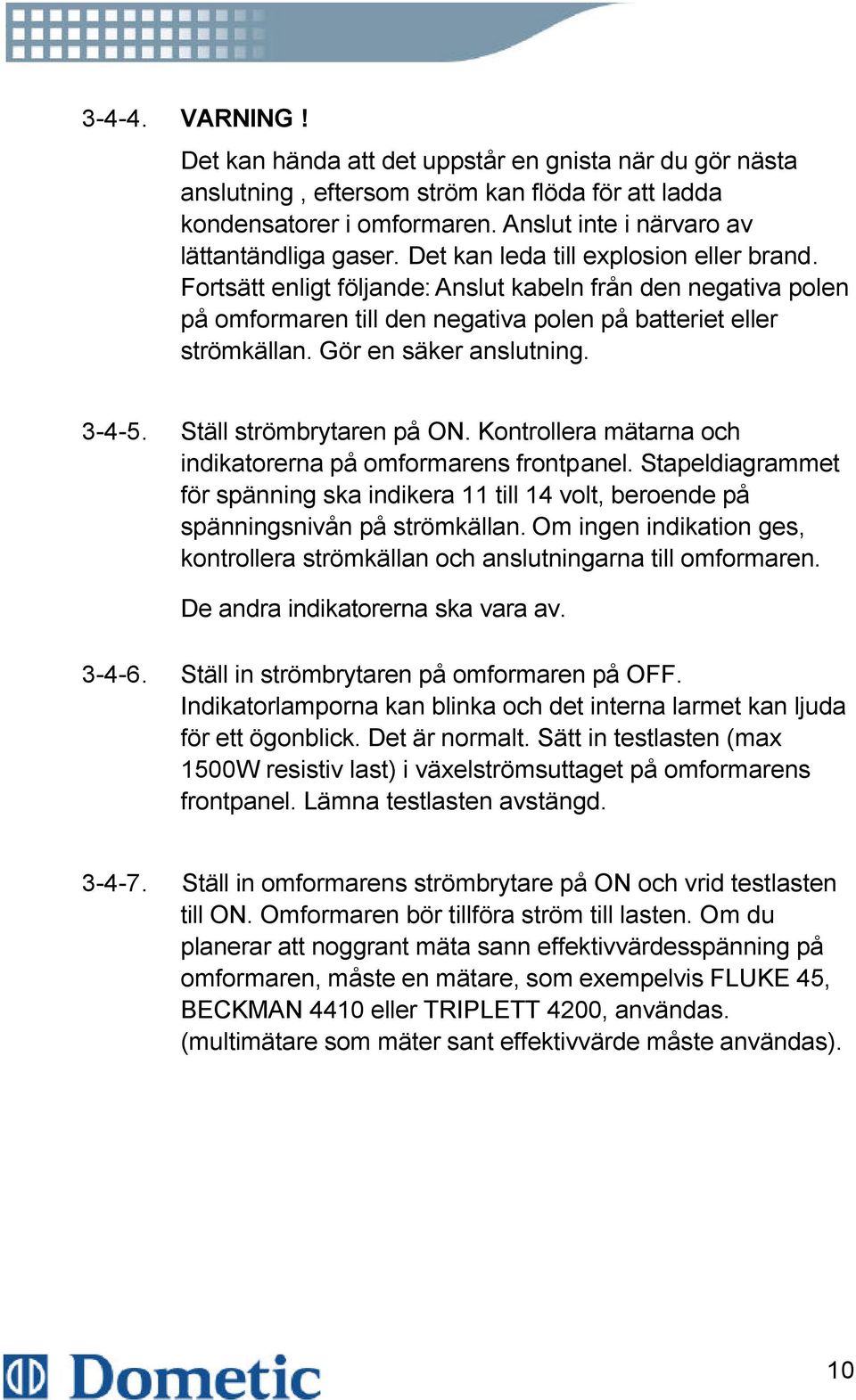

16 VARNING! Det kan hända att det uppstår en gnista när du gör nästa anslutning, eftersom ström kan flöda för att ladda kondensatorer i omformaren. Anslut inte i närvaro av lättantändliga gaser. Det kan leda till explosion eller brand. Fortsätt enligt följande: Anslut kabeln från den negativa polen på omformaren till den negativa polen på batteriet eller strömkällan. Gör en säker anslutning Ställ strömbrytaren på ON. Kontrollera mätarna och indikatorerna på omformarens frontpanel. Stapeldiagrammet för spänning ska indikera 11 till 14 volt, beroende på spänningsnivån på strömkällan. Om ingen indikation ges, kontrollera strömkällan och anslutningarna till omformaren. De andra indikatorerna ska vara av Ställ in strömbrytaren på omformaren på OFF. Indikatorlamporna kan blinka och det interna larmet kan ljuda för ett ögonblick. Det är normalt. Sätt in testlasten (max 1500W resistiv last) i växelströmsuttaget på omformarens frontpanel. Lämna testlasten avstängd Ställ in omformarens strömbrytare på ON och vrid testlasten till ON. Omformaren bör tillföra ström till lasten. Om du planerar att noggrant mäta sann effektivvärdesspänning på omformaren, måste en mätare, som exempelvis FLUKE 45, BECKMAN 4410 eller TRIPLETT 4200, användas. (multimätare som mäter sant effektivvärde måste användas). 10

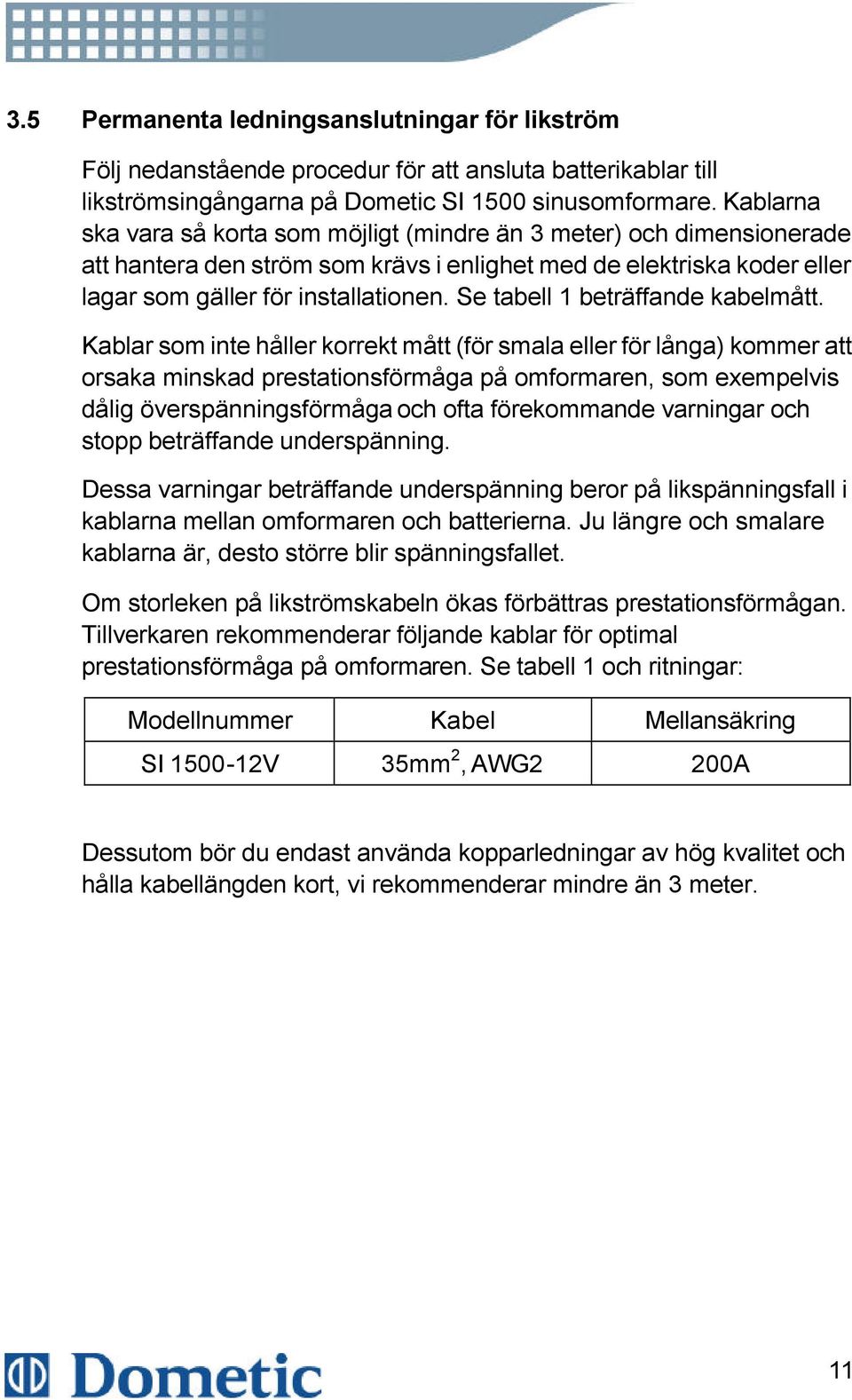

17 3.5 Permanenta ledningsanslutningar för likström Följ nedanstående procedur för att ansluta batterikablar till likströmsingångarna på Dometic SI 1500 sinusomformare. Kablarna ska vara så korta som möjligt (mindre än 3 meter) och dimensionerade att hantera den ström som krävs i enlighet med de elektriska koder eller lagar som gäller för installationen. Se tabell 1 beträffande kabelmått. Kablar som inte håller korrekt mått (för smala eller för långa) kommer att orsaka minskad prestationsförmåga på omformaren, som exempelvis dålig överspänningsförmåga och ofta förekommande varningar och stopp beträffande underspänning. Dessa varningar beträffande underspänning beror på likspänningsfall i kablarna mellan omformaren och batterierna. Ju längre och smalare kablarna är, desto större blir spänningsfallet. Om storleken på likströmskabeln ökas förbättras prestationsförmågan. Tillverkaren rekommenderar följande kablar för optimal prestationsförmåga på omformaren. Se tabell 1 och ritningar: Modellnummer Kabel Mellansäkring SI V 35mm 2, AWG2 200A Dessutom bör du endast använda kopparledningar av hög kvalitet och hålla kabellängden kort, vi rekommenderar mindre än 3 meter. 11

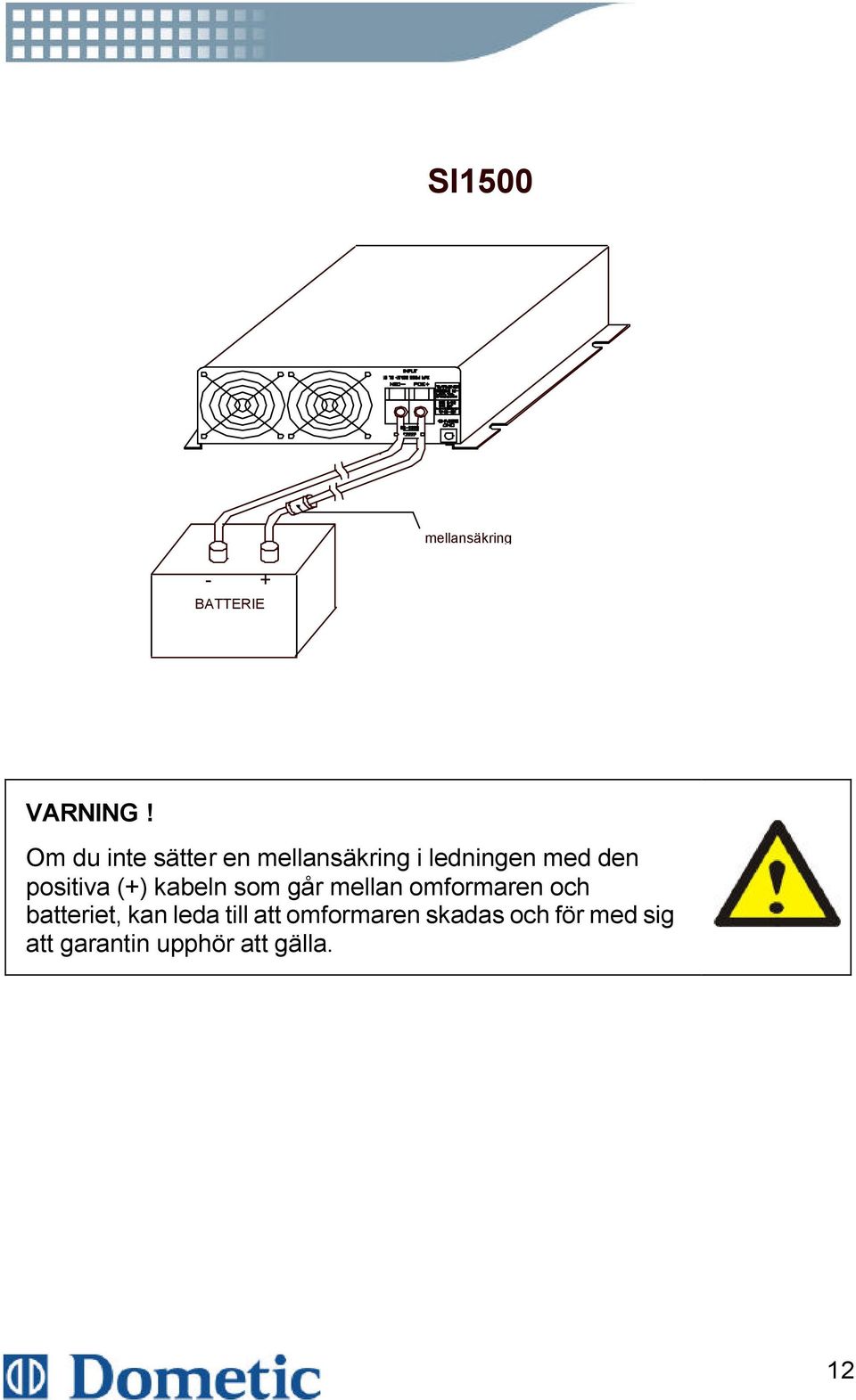

18 SI1500 mellansäkring - + BATTERIE VARNING! Om du inte sätter en mellansäkring i ledningen med den positiva (+) kabeln som går mellan omformaren och batteriet, kan leda till att omformaren skadas och för med sig att garantin upphör att gälla. 12

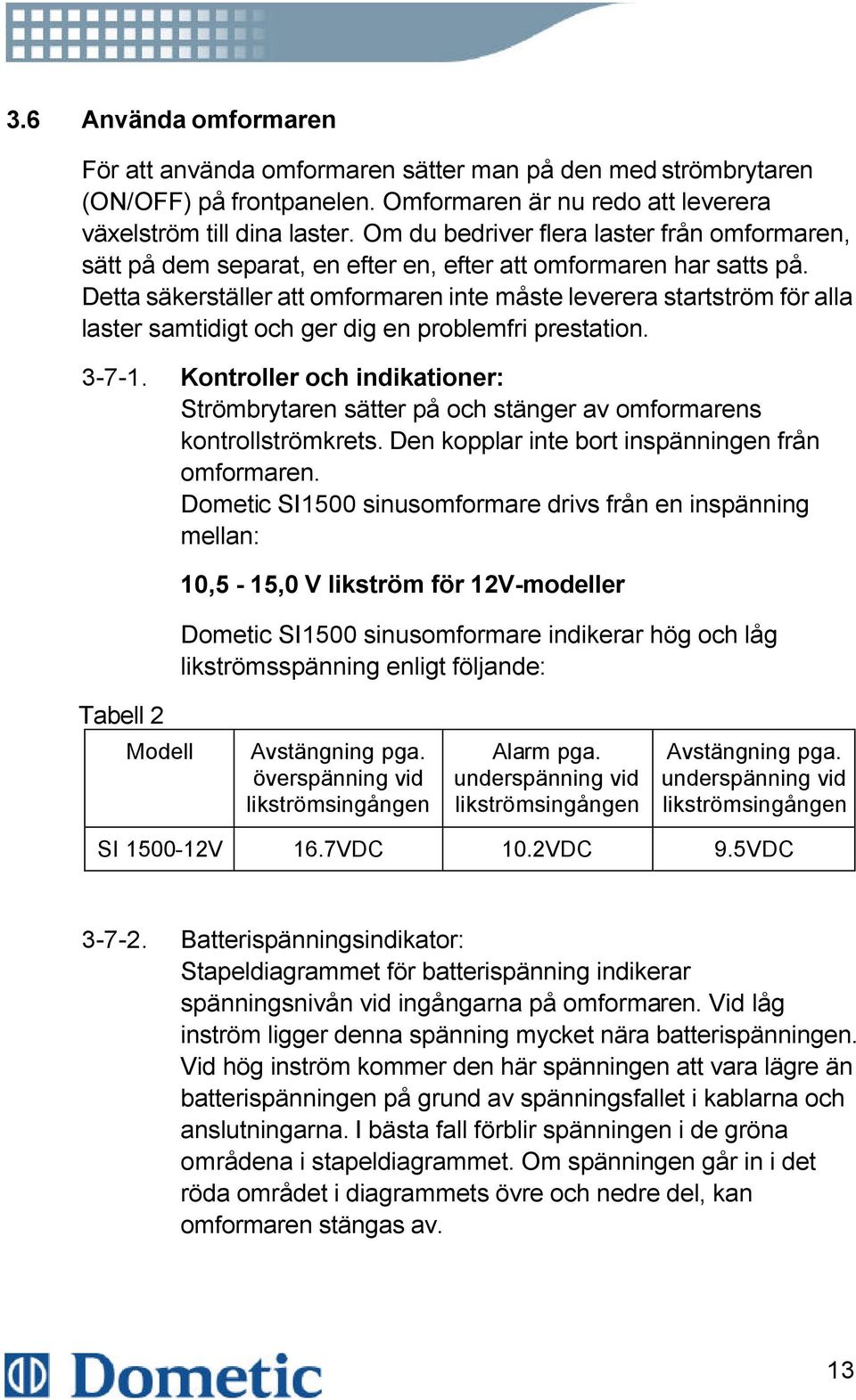

19 3.6 Använda omformaren För att använda omformaren sätter man på den med strömbrytaren (ON/OFF) på frontpanelen. Omformaren är nu redo att leverera växelström till dina laster. Om du bedriver flera laster från omformaren, sätt på dem separat, en efter en, efter att omformaren har satts på. Detta säkerställer att omformaren inte måste leverera startström för alla laster samtidigt och ger dig en problemfri prestation Kontroller och indikationer: Strömbrytaren sätter på och stänger av omformarens kontrollströmkrets. Den kopplar inte bort inspänningen från omformaren. Dometic SI1500 sinusomformare drivs från en inspänning mellan: 10,5-15,0 V likström för 12V-modeller Dometic SI1500 sinusomformare indikerar hög och låg likströmsspänning enligt följande: Tabell 2 Modell Avstängning pga. överspänning vid likströmsingången Alarm pga. underspänning vid likströmsingången Avstängning pga. underspänning vid likströmsingången SI V 16.7VDC 10.2VDC 9.5VDC Batterispänningsindikator: Stapeldiagrammet för batterispänning indikerar spänningsnivån vid ingångarna på omformaren. Vid låg inström ligger denna spänning mycket nära batterispänningen. Vid hög inström kommer den här spänningen att vara lägre än batterispänningen på grund av spänningsfallet i kablarna och anslutningarna. I bästa fall förblir spänningen i de gröna områdena i stapeldiagrammet. Om spänningen går in i det röda området i diagrammets övre och nedre del, kan omformaren stängas av. 13

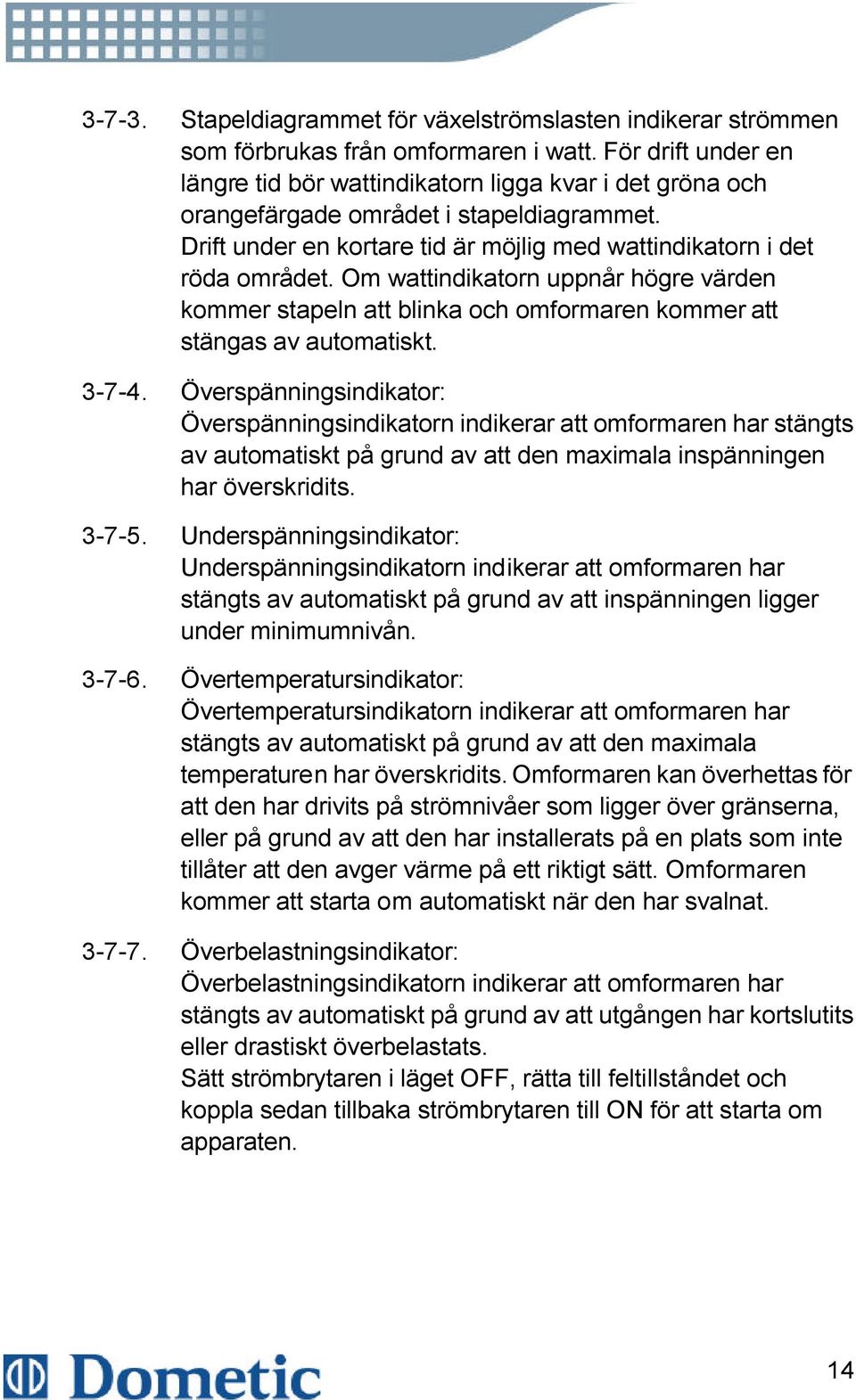

20 Stapeldiagrammet för växelströmslasten indikerar strömmen som förbrukas från omformaren i watt. För drift under en längre tid bör wattindikatorn ligga kvar i det gröna och orangefärgade området i stapeldiagrammet. Drift under en kortare tid är möjlig med wattindikatorn i det röda området. Om wattindikatorn uppnår högre värden kommer stapeln att blinka och omformaren kommer att stängas av automatiskt Överspänningsindikator: Överspänningsindikatorn indikerar att omformaren har stängts av automatiskt på grund av att den maximala inspänningen har överskridits Underspänningsindikator: Underspänningsindikatorn indikerar att omformaren har stängts av automatiskt på grund av att inspänningen ligger under minimumnivån Övertemperatursindikator: Övertemperatursindikatorn indikerar att omformaren har stängts av automatiskt på grund av att den maximala temperaturen har överskridits. Omformaren kan överhettas för att den har drivits på strömnivåer som ligger över gränserna, eller på grund av att den har installerats på en plats som inte tillåter att den avger värme på ett riktigt sätt. Omformaren kommer att starta om automatiskt när den har svalnat Överbelastningsindikator: Överbelastningsindikatorn indikerar att omformaren har stängts av automatiskt på grund av att utgången har kortslutits eller drastiskt överbelastats. Sätt strömbrytaren i läget OFF, rätta till feltillståndet och koppla sedan tillbaka strömbrytaren till ON för att starta om apparaten. 14

21 3.7 Uteffekt 1500W-omformaren kommer att driva de flesta växelströmslaster inom dess märkeffekt. För att avgöra om en mikrovågsugn kan bedrivas av 1500W-omformaren, tänk på att strömstyrkan som brukar tillkännages för mikrovågsugnar är tillagningseffekten (strömmen som går till livsmedlet), inte den ström som faktiskt konsumeras av mikrovågen. Mikrovågsugnar konsumerar % mer än den tillkännagivna tillagningseffekten. Kontrollera kapaciteten på klistermärket på baksidan av mikrovågsugnen för att avgöra dess faktiska energibehov. 1500W-omformaren kan driva små mikrovågsugnar som drar ca watt. Den ger 3 minuter tillagningstid. En del induktionsmotorer som används i kylskåp, frysar, pumpar och annan motordriven utrustning kräver mycket höga strömvågar för att kunna starta. Det kan hända att omformaren inte klarar av att starta en del av dessa motorer, även om deras märkströmskrav ligger inom omformarens. Om motorn inte startar, iaktta batterispänningsindikatorn samtidigt som du försöker starta motorn. Om batterispänningsindikatorn faller under 11 volt under det att omformaren försöker starta motorn, kan det vara anledningen till att motorn inte startar. Försäkra dig om att batterianslutningarna är bra och att batteriet är helt och hållet laddat. Om anslutningarna är bra och batteriet är helt och hållet laddat men spänningen fortfarande sjunker under 11 volt, kan du komma att behöva använda ett större batteri. 15

22 4 Felsökningsguide VARNING! Det är inte tillåtet att öppna eller demontera SI 1500 sinusomformare. Att på egen hand försöka underhålla enheten är farligt och kan leda till elstöt eller brand och att garantin upphör att gälla. Vanliga problem störningar på TV: Omformaren kan orsaka störningar i TV-mottagningen för en del kanaler. Om detta problem uppstår kan följande steg hjälpa till att lösa problemen: Försäkra dig om att jordningens kant på baksidan av omformaren är ordentligt ansluten till jordningssystemet på ditt fordon, båt eller hem. Driv inte laster med hög effekt med hjälp av omformaren samtidigt som du tittar på TV. Försäkra dig om att TV-antennen ger adekvat (utan brus) signal och att du använder kablar som håller god kvalitet mellan antennen och TV:n. Flytta TV:n så långt bort från omformaren som möjligt. Håll kablarna mellan batteriet och omformaren så korta som möjligt och rulla upp dem med ca. 2-3 varv per halvmeter. Detta minimerar utstrålad interferens från kablarna. 16

23 Problem och symptom Möjlig orsak Lösning Låg utspänning Använder en normal voltmeter Använd sann RMS-avläsare och kabel 220V: VAC Felaktigt uppmätt Se sidan 10, punkt i bruksanvisningen Lysdioden för last blinkar Överbelastning Reducera lasten Ingen utspänning Övertemperaturindikator på, last mindre än 1500W. Termisk avstängning. Förbättra ventilationen, försäkra dig om att ventilationsöppningarna i omformaren inte blockeras. Minska omgivande temperatur. Ingen utspänning Överbelastningsindikator på Kortslutnings- eller ledningsfel Mycket hög strömlast Kontrollera växelströmsledningarna efter kortslutning eller felaktig polaritet (strömförande och neutral omvända). Ta bort lasten Ingen utspänning och spänningsindikatorn i den nedre röda zonen. Låg inspänning Ladda om batteriet, kontrollera anslutningar och kabel. 17

24 5 Underhåll Det krävs ytterst lite underhåll för att omformaren ska fungera på ett felfritt sätt. Rengör utsidan av enheten regelbundet med en fuktig trasa för att förhindra ansamling av damm och smuts. Samtidigt drar du åt skruvarna på likströmsingångsterminalerna. 6 Garanti Vi garanterar den här produkten mot defekter i material och utförande i 12 månader från och med inköpsdatumet och kommer att reparera eller byta ut den defekta omformaren om den omedelbart returneras till oss med betalt porto. Den här garantin ogiltigförklaras om omformaren har utsatts för uppenbar fysisk skada eller ändring, antingen internt eller externt, och täcker inte skador som uppstår på grund av felaktigt användande som exempelvis om apparaten kopplas till en olämplig strömkälla eller om man försöker driva produkter med krav på hög effektförbrukning, eller om den används in olämpliga miljöer. Förutom den här garantin finns det inga garantier, direkta eller indirekta, inklusive säljbarhet och lämplighet för särskilt syfte. Reparation och utbyte är de enda kompensationssätten och företaget ansvarar inte för skador, direkta, oavsiktliga, särskilda eller följdskador, även om de uppstått på grund av försumlighet eller annat fel. 18

25 7 Bilagor C 7.1 Fjärrkontrollens funktioner: Systemkonfiguration Sätt i 9-stifts D-SUB-anslutningen på fjärrkontrollen i omformarens RS-232-port Ej tillgänglig Lysdioder När omformaren sätts på hörs 2 korta pipsignaler. Alla lysdioder kommer att vara PÅ, och 1 sekund senare hörs 1 kort pipsignal. De orangefärgade, gröna och röda lysdioderna på fjärrkontrollen kommer att tändas i 0,5 sekunder och sedan slockna. Omformaren befinner sig då i avstängt läge. Den orangefärgade lysdioden blinkar var 2-3 sekund Lysdioder på fjärrkontrollen Färg / status Strömsparfunktion Uteffekt grön PÅ aktiv PÅ grön blinkar aktiv AV orange PÅ inaktiv PÅ orange blinkar inaktiv AV Grön Strömsparfunktionen aktiverad Orange Strömsparfunktionen avaktiverad PÅ Ström på Blinkar Ström av 19

26 Drift Ställ in SLIDE SW på ON. Knappsatsen kommer inte att fungera om SLIDE SW är inställd på OFF Fjärr PÅ/AV: Genom att trycka på knappen (och släppa den efter en sekund) växlar man mellan PÅ/AV-lägena och lysdioderna ändras därefter Använda strömsparfunktionen: Tryck ned knappen i 2 sekunder så att färgerna på lysdioderna ändras. Om du fortsätter att trycka ned knappen kommer färgerna att växla mellan orange och grön var 2-3 sekund. Färgen på lysdioden avgör vilket driftsläge som är på. Grön indikerar att strömsparfunktionen är aktiverad och organge att den är avaktiverad. Släpp knappen när lysdioden indikerar önskad status Aktivering / avaktivering av strömsparfunktionen påverkar inte om strömmen är på eller av Oavsett inställningen av strömsparfunktionen kommer strömmen att stängas av när en kommando ges för att strömmen ska stängas av. Strömsparfunktonen avaktiveras då automatiskt (orange lysdiod blinkar i 2-3 sekunder). När strömmen är PÅ kommer strömsparfunktionen att återställa föregående inställningar. 20

27 7.2 Strömsparläge MIKROPROCESSORBASERAD SINUSOMFORMARE MED REN SINUSVÅG I SI-1500-SERIEN FRÅN Dometic AKTIVERING OCH AVAKTIVERING AV STRÖMSPARFUNKTIONEN När en omformare är påsatt och går i tomgång (det finns ingen last eller lasten som är ansluten till omformaren har stängts av) kommer den fortfarande att dra viss ström från batterierna för att hålla igång systemet Denna omformare har en strömsparfunktion med viloläge som sparar batterienergi under tomgång. När denna funktion är aktiverad känner omformaren av uteffekten som dras och om det är mindre än 2 15 watt stänger omformaren av uteffekten. Endast viktiga system hålls igång för att reducera strömförbrukningen från batterierna till ett mycket lågt värde på endast 1,5 watt. Så snart en last sätts på, vaknar omformaren från viloläget och återställer uteffekten efter en responstid på ca. 8 sekunder. Lägg märke till att omformaren behöver lite tid när den lämnar viloläget för att förbereda alla system, före den börjar leverera ström till lasten. Följaktligen kommer uteffekten inte att finnas tillgänglig omedelbart, utan efter en tidsfördröjning på ca sekunder. Om ett handburet verktyg eller andra apparater med avtryckare används, håll avtryckaren intryckt en stund tills strömmen kan driva verktyget / apparaten Strömsparfunktionens viloläge kan aktiveras eller avaktiveras med hjälp av av/på-knappen eller med hjälp av fjärrkontrollen (tillval). Hur man växlar mellan de två lägena förklaras i paragraf nedan. Omformaren är inställd på aktivt läge när den lämnar fabriken. 21

28 Strömsparfunktionens viloläge aktiverat På frontpanelen finns det en grön lysdiod som är markerad power saving (strömsparning) som indikerar att strömsparfunktionens viloläge är aktiverat (hädanefter kallad grön lysdiod) Strömsparfunktionens viloläge aktiveras med en av följande indikationer (när omformaren är påsatt): Den gröna lysdioden blinkar enligt följande: blink-blink-paus-blink-blink-paus (strömsparfunktions viloläge, tomgång eller ingen last) Den gröna lysdioden lyser kontinuerligt (strömsparfunktions viloläge, lastad) Följande indikationer kan man observera när omformaren är påsatt och därefter lastad och olastad när strömsparfunktionens viloläge är aktiverat: (Begynnelsetillståndet är att omformaren är avstängd och att alla laster har kopplasts bort.) Sätt på omformaren. Två pipsignaler ljuder och den gröna lysdioden börjar blinka enligt blink-blink-blink. Efter ca. 3 sekunder hörs 1 pipsignal och den gröna lysdioden slutar blinka och lyser kontinuerligt. Uteffekten blir tillgänglig efter sekunder från och med när den gröna lysdioden slutar blinka. Efter att uteffekten har blivit tillgänglig letar omformaren för att se om någon last är inkopplad. Om lasten är mindre än 2-15 watt stängs uteffekten av efter ca. 15 sekunder från den tidpunkten då uteffekten gjordes tillgänglig. Den gröna lysdioden börjar blinka enligt blink-blink-paus-blink-blink-paus... (Detta indikerar att omformaren befinner sig i strömsparfunktionens viloläge och går i tomgång utan last). 22

29 Om en last på mer än 2-15 watt sätts på, slutar den gröna lysdioden att blinka efter ca. 3 sekunder och lyser kontinuerligt. Ca sekunder efter att den gröna lysdioden slutat blinka och lyser kontinuerligt är uteffekten tillgänglig för lasten. Den gröna lysdioden lyser kontinuerligt. (Det indikerar att omformaren befinner sig i strömsparfunktionens viloläge och i lastat tillstånd) Om lasten kopplas bort stängs uteffekten av efter sekunder och den gröna lysdioden börjar blinkar enligt blink-blink-paus-blink-blink-paus..(detta indikerar att omformaren befinner sig i strömsparfunktionens viloläge och går på tomgång utan last). 23

30 Strömsparfunktionens viloläge avaktiverat På frontpanelen finns det en grön lysdiod som är markerad power saving (strömsparning) för att indikera att strömsparfunktionens viloläge befinner sig i aktivt läge (hädanefter kallad grön lysdiod) Strömsparfunktionens viloläge avaktiveras när den gröna lysdioden markerad power saving (strömsparning) är av. I detta läge är uteffekten alltid tillgänglig Följande indikationer kan observeras när omformaren är påsatt och därefter lastad och olastad när strömsparfunktionens viloläge är avaktiverad: (Begynnelsetillståndet är avstängd omformare och alla laster har kopplasts bort.) Sätt på omformaren. 2 pipsignaler ljuder och den gröna lysdioden börjar blinka enligt blink-blink-blink. Efter ca. 3 sekunder hörs 1 pipsignal och den gröna lysdioden slutar blinka och slocknar. Uteffekten blir tillgänglig efter sekunder från när den gröna lysdioden slocknar. Uteffekten är alltid tillgänglig, även i olastat tomgångsläge. Den gröna lysdioden är hela tiden släckt. 24

31 Växla sparfunktionens viloläge mellan aktiverat eller avaktiverat tillstånd Växla sparfunktionens viloläge mellan aktiverat eller avaktiverat tillstånd görs med hjälp av strömbrytaren på omformarens frontpanel eller med hjälp av fjärrkontrollen (tillval). Växling mellan lägena med hjälp av strömbrytaren på frontpanelen på omformaren sker enligt följande: Denna procedur agerar som en växlare, dvs. om omformaren befann sig i aktiverat tillstånd före proceduren, växlar den över till avaktiverat tillstånd efter den här proceduren. På samma sätt växlar den över till aktivt tillstånd efter proceduren om den före proceduren befann sig i avaktiverat läge. Stäng av alla laster, stäng av omformaren, koppla bort alla laster. Sätt på omformaren. 2 pipsignaler ljuder och den gröna lysdioden börjar blinka enligt blink-blink-blink.. (den blinkar i ca. 3 sekunder). Omedelbart efter att den börjar blinka, stäng av strömtillförseln (strömbrytaren) och sätt på den omedelbart igen. Det här fullföljer växlingsproceduren. Omformaren fortsätter sin strömpåsättningssekvens och växlar över till det nya tillståndet. Strömbrytaren bör stängas av och sättas på under det att den gröna lysdioden blinkar. (Den gröna lysdioden blinkar enligt blink-blink-blink i ca. 3 sekunder efter att omformaren har satts på). 25
