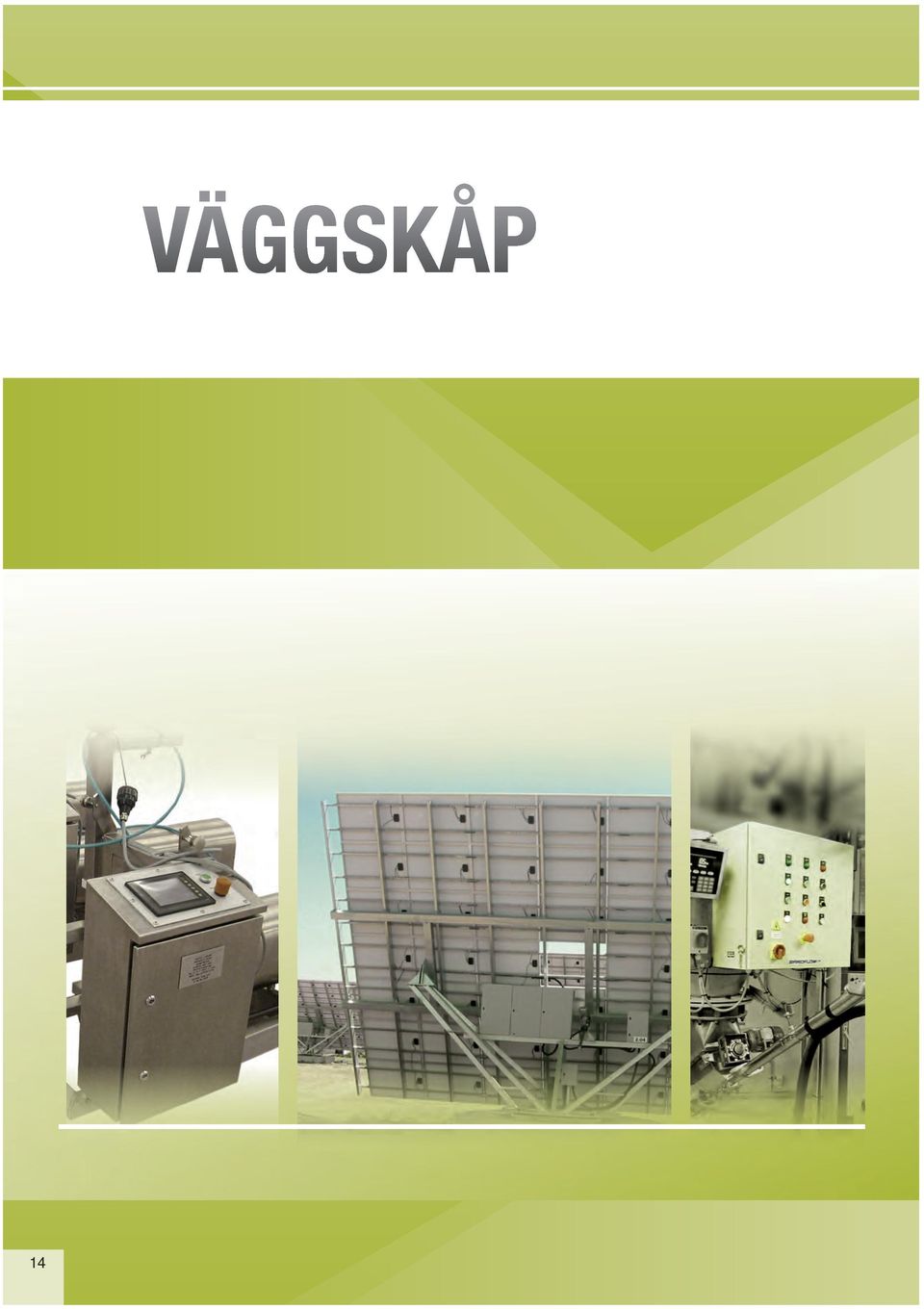

1 14 VÄGGSKÅP

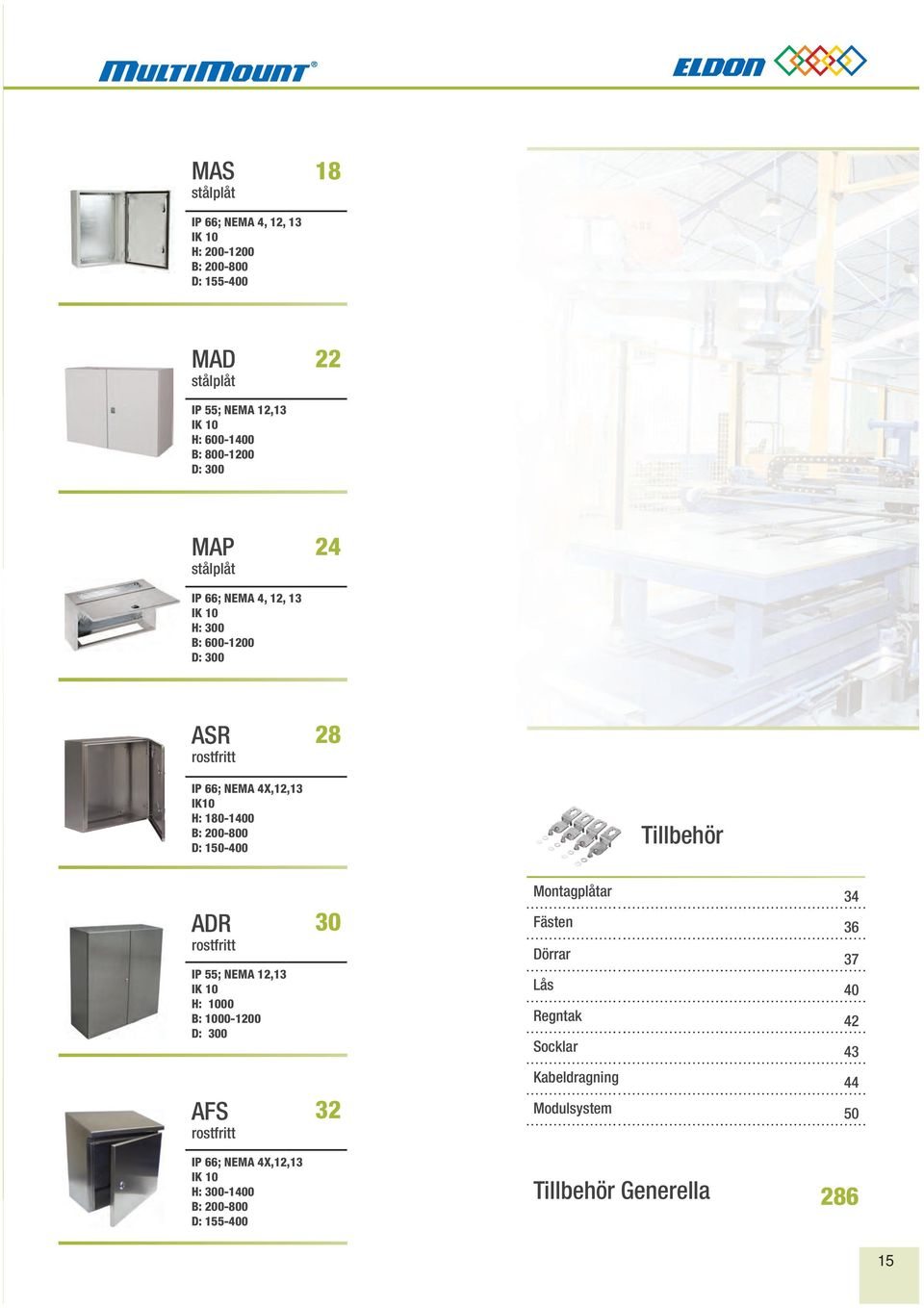

2 MAS stålplåt 18 IP 66; NEMA 4, 12, 13 IK 10 H: : D: MAD stålplåt 22 IP 55; NEMA 12,13 IK 10 H: : D: 300 MAP stålplåt 24 IP 66; NEMA 4, 12, 13 IK 10 H: 300 : D: 300 ASR rostfritt 28 IP 66; NEMA 4X,12,13 IK10 H: : D: Tillbehör ADR rostfritt IP 55; NEMA 12,13 IK 10 H: 1000 : D: Montagplåtar Fästen Dörrar Lås Regntak Socklar AFS rostfritt 32 Kabeldragning Modulsystem IP 66; NEMA 4X,12,13 IK 10 H: : D: Tillbehör Generella

3 Eldon MultiMount väggskåp i stålplåt Teknisk Information Kraftig låda av mm kallvalsad stålplåt. Lådans front är bockad som en kanal, så att vatten inte blir stående mot packningen. Dörren är tillverkad av mm kallvalsad stålplåt och har galvade dörrprofiler (MMDP) från 600mm som kan användas för att montera kabelkanaler, DIN skenor m.m. Låda och dörr är försedda med M8 bultar för jordninganslutning. Fästhålen i ryggen är Ø8.5mm och utpressade 2mm för fritt luftfl öde bakom skåpet. Flänsöppningen är placerad långt bak i skåpet för att enkel kabeldragning till montageplåt. Dörren sitter med två eller tre gångjärn (beroende på strl.) kan öppnas 130. Gångjärnen sitter dolt och är kopplade till skåpet med en gångjärnspinne. Dörren är högerhängd, men kan enkelt göras vänsterhängd (utan extra bearbetning). Kapsling med singeldörr har med en, två eller tre låspunkter. Kapsling med dubbeldörr har 3-punkts spanjolettsystem. Dörren är försedd med en strängsprutad polyuretanpackning. Lås med DIN 3mm insats och 90 låsrörelse som kan bytas mot andra insatser. Dörrens utformning möjliggör att montera kapslingar direkt mot varandra utan att dörren kolliderar. Montageplåten har markeringar i steg om 10mm på sidan för att enket montera utrustning rakt, samt hål i topp och botten för att kunna fi xara kablage. För att följa riktlinjerna för EMC, så är montagplåten tillverkad i 2-2.5mm förzinkad stålplåt. Montageplåten fungerar som potentialutjämning för skåpets alla delar/utrustning. Kapslingen erbjuder maximalt skydd för användare och dess utrustning tack vare den höga IP klassen IP 66 och IK 10 enligt lec och IEC (IP 55 / IK 10 för kapsling med dubbeldörr och/eller glasad dörr). När man använder innerdörr eller svängram är den inre IP klassen IP 20. Överensstämmer med NEMA 4, 12 och 13. Kapslingen montras mot väggen, antingen: med skruv/bult genom fästhålen i ryggen som på insidan tätas med en plastbricka eller med väggfästen (AW41 / AWS41 / AWS41-316) som skruvas från insidan och tätas med en plastbricka I bägge fallen, bibehålles IP /NEMA klassningen. All delar är förbehandlade med järnfosfatering och passiviserade för att sedan målas med epoxipolyester pulverlack i RAL7035 med struktur yta. Kapslingen består av två delar: låda och dörr. Montageplåten kan utrustas och kopplas innan den monteras tillbaka i kapslingen, antingen: i ryggen på kapslingen eller använda kit för djupinställning (AMG, tillbehör) Skåpen är UL godkännda enligt UL standard 508 samt överensstämmer med CSA certifi kat C22.2 nr

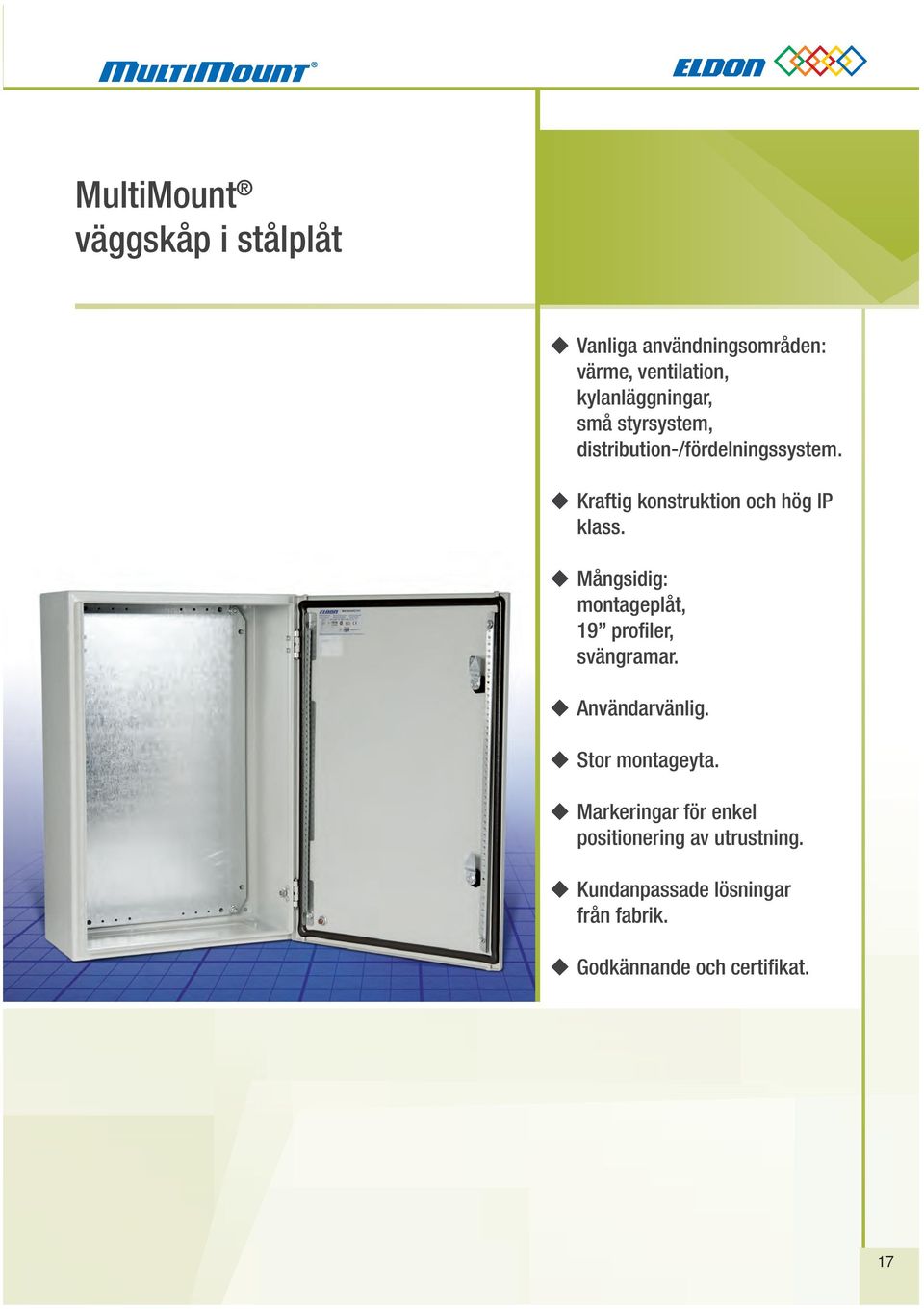

4 MultiMount väggskåp i stålplåt Vanliga användningsområden: värme, ventilation, kylanläggningar, små styrsystem, distribution-/fördelningssystem. Kraftig konstruktion och hög IP klass. Mångsidig: montageplåt, 19 profiler, svängramar. Användarvänlig. Stor montageyta. Markeringar för enkel positionering av utrustning. Kundanpassade lösningar från fabrik. Godkännande och certifikat. 17

5 Väggskåp MAS Väggskåp, enkeldörr MultiMount IP66 väggskåp i stålplåt har utformats med kunden i focus. MultiMount är praktisk, effektiv och finns i en mängd storlekar med olika tillbehör. De är lämpliga för i stort sett alla användningsområden och kan även enkelt anpassas efter specifika krav. Teknisk data Material: Kapsling: 1.2mm stålplåt / 1.4mm MAS R5 och större / 1.5mm MAS100 R5 och större samt 400mm djupa kapslingar. Täckfläns: 1.4mm stålplåt. Dörr: 1.2mm stålplåt / 1.4mm MAS R5 och större / 1.8mm MAS R5 och större. Montageplåt: 2mm galvaniserad stålplåt. Kapsling: Kantbockad och helsvetsad. Fästhålen i ryggen är Ø8.5mm och utpressade 2mm för fritt luftflöde bakom skåpet. Dörr: Utanpåliggande med 130 öppningsvinkel. Dolda demonterbar gångjärn med oförlorbar gångjärnspinne. Gångjärnen kan skiftas från höger- till vänsterhängning. Från 300mm höga kapslingar finns svetsbultar för montageprofilen (MMDP) på och från 600mm höga kapslingar och större är dessa profiler monterade. Dörrpackning av strängsprutad, skarvlös polyuretanlist. Lås: Designat lås DIN 3mm, med dubbelt fingergrepp, 90 nyckelvridning. IP 66/NEMA 4, 12, 13 IK höga skåp och större har har 3-punkts spanjolettlås. Andra insatser som tillbehör. Montageplåt: Plåten har markering med steg av 10mm för enkel horisontell positionering av komponenter. På montageplåtens topp och botten finns hål för enkel kabelfixering. Fästes på M8 svetsbultar i skåpets bakstycke. Alla sidor från 800mm är förstyvade genom kantbockning. Med tillbehör AMG är monteringsplåten steglöst ställbar i djupled. Flänsöppning: Placerad långt bak i skåpet för att enkel kabeldragning till montageplåt. Kapslingsklass: IP66 / NEMA 4, 12, 13. Vid utomhusbruk rekommenderas regntak ARF. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Leverans: Kapsling, montageplåt, täckflänsar med packning. Plastnyckel DIN 3mm och monteringstillbehör. Jordningsdetaljer. 18 esök vår hemsida

6 Väggskåp Inklusive montageplåt MAS, IP 66/NEMA 4, 12, 13 IK 10 Kapslingsstorlek Storlek montageplåt Flänsöppningar H D h b d Storlek Typ Öppningar Antal lås E- nummer x56 0S MAS R x56 0S MAS R x56 0S MAS R x56 0S MAS R x56 0S MAS R x56 1S MAS R x MAS R x56 0S MAS R x56 1S MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x56 2S MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x56 2S MAS R x MAS R x MAS R x MAS R x56 3S MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x MAS R x * MAS R x * MAS R x * MAS R x * MAS R x * MAS R x * MAS R x * MAS R x * MAS R5 * 3-punkts spanjolettlås. Ladda ner tekniska specifikationer och CAD ritningar från 19

7 Väggskåp Exklusive montageplåt MAS, IP 66/NEMA 4, 12, 13 IK 10 Kapslingsstorlek Flänsöppningar H D Storlek Typ Öppningar Antal lås x56 0S 1 1 MAS PER x56 0S 1 1 MAS PER x56 0S 1 1 MAS PER x56 0S 1 1 MAS PER x56 0S 1 1 MAS PER x56 1S 1 1 MAS PER x MAS PER x56 0S 1 1 MAS PER x56 1S 1 1 MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x56 2S 1 1 MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x56 2S 1 2 MAS PER x MAS PER x MAS PER x MAS PER x56 3S 1 2 MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x MAS PER x * MAS PER x * MAS PER x * MAS PER x * MAS PER x * MAS PER x * MAS PER x * MAS PER x * MAS PER5 * 3-punkts spanjolettlås. 20 esök vår hemsida

8 Väggskåp Dimensioner D d D H D b h h H b Ladda ner tekniska specifikationer och CAD ritningar från 21

9 Väggskåp MAD Väggskåp, dubbeldörr, lackerad stålplåt MultiMount väggskåp med dubbeldörrar i stålplåt, uppfyller kapslingsklass IP55. Det finns 5 storlekar och en stor mängd tillbehör. Standardfärg är RAL7035, men andra färger och storlekar finns tillgängliga på förfrågan. Teknisk data Material: Kapsling: 1.4mm stålplåt MAD R5 / 1.5mm MAD R5 och större. Täckfläns: 1.4mm stålplåt. Dörr: 1.4mm stålplåt / 1.8mm MAD R5 och större. Montageplåt: 2mm galvaniserad stålplåt / 2.5mm MAD R5 och större. Kapsling: Kantbockad och helsvetsad. Fästhålen i ryggen är Ø8.5mm och utpressade 2mm för fritt luftflöde bakom skåpet. Dörr: Utanpåliggande med 130 öppningsvinkel. Dolda demonterbar gångjärn med oförlorbar gångjärnspinne. Två vertikala demonterbara montageprofiler i höger dörr. Dörrpackning av strängsprutad skarvlös polyuretanlist. Lås: Designat lås DIN 3mm, med dubbelt fingergrepp, 90 nyckelvridning. 3-punkts spanjolettlås. Andra insatser som tillbehör. IP 55 / NEMA 12,13 IK 10 Montageplåt: Plåten har markering med steg av 10mm för enkel horisontell positionering av komponenter. På montageplåtens topp och botten finns hål för enkel kabelfixering. Fästes på M8 svetsbultar i skåpets bakstycke. Alla sidor från 800mm är förstyvade genom kantbockning. Med tillbehör AMG är monteringsplåten steglöst ställbar i djupled. Flänsöppning: Placerad långt bak i skåpet för att enkel kabeldragning till montageplåt. Kapslingsklass: IP55 / NEMA 12, 13. Vid utomhusbruk rekommenderas regntak ARF. Korrosivitetsklassning skall beaktas. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Leverans: Kapsling, montageplåt. Täckflänsar med packning, plastnyckel DIN 3mm och monteringstillbehör. Jordningsdetaljer. 22 esök vår hemsida

10 Väggskåp Inklusive montageplåt MAD, IP 55 / NEMA 12,13 IK 10 Kapslingsstorlek Storlek montageplåt Flänsöppningar H D h b d Storlek Typ Öppningar Antal lås E-nummer x * MAD R x * MAD R x * MAD R x * MAD R x * MAD R5 Exklusive montageplåt Kapslingsstorlek Flänsöppningar H D Storlek Typ Öppningar Antal lås x * MAD PER x * MAD PER x * MAD PER x * MAD PER x * MAD PER5 * 3-punkts spanjolettlås. Dimensioner D b d D h h H H b Ladda ner tekniska specifikationer och CAD ritningar från 23

11 Väggskåp MAP Väggskåp med paneldörr, lackerad stålplåt MAP är en mångsidig kapsling. Kan användas som fristående eller i kombination med MAS/MAD.MAP är en mångsidig kapsling. Kan användas som fristående eller i kombination med MAS/MAD. Teknisk data Material: Kapsling och dörr: 1.4mm stålplåt, Montageplåt: 2mm galvaniserad stålplåt. Kapsling: Kantbockad och helsvetsad. Fästhålen i ryggen är Ø8.5mm och utpressade 2mm för fritt luftflöde bakom skåpet. Panel: Utanpåliggande med 90 öppningsvinkel. Dolda demonterbar gångjärn med oförlorbar gångjärnspinne. Gångjärnen kan skiftas mellan topp- eller bottenhängning. En montageprofil på gångjärnssidan. Självlåsande stopp spärrar luckan i öppet läge. Dörrpackning av strängsprutad, skarvlös polyuretanlist. Lås: Designat lås DIN 3mm, med dubbelt fingergrepp, 90 nyckelvridning. Andra insatser som tillbehör. Montageplåt: Plåten har markering med steg om 10mm för enkel horisontell positionering av komponenter. På montageplåtens topp och botten finns hål för enkel kabelfixering. IP 66 / NEMA 4, 12, 13 IK 10 Fästes på M8 svetsbultar i skåpets bakstycke. Alla sidor från 800mm är förstyvade genom kantbockning. Med tillbehör AMG är monteringsplåten steglöst ställbar i djupled. Flänsöppning: I topp och botten. Placerade långt bak i lådan för enkel kabeldragning till montageplåt. Täckflänsar (AF) och packning (AG) ingår ej. Samma täckflänsar som för MAS- och MAD. Kapslingsklass: Fristående: IP66 / NEMA 4, 12, 13, då täckfläns och packning används (tillbehör). I kombination med MAS/MAD: IP55/NEMA 12. Vid utomhusbruk rekommenderas regntak ARF. Korrosivitetsklassning skall beaktas. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Leverans: Kapsling, montageplåt. Plastnyckel DIN 3mm och monteringstillbehör. Jordningsdetaljer. OS! Täckflänsar med packningar är inte medlevererade. 24 esök vår hemsida

12 Väggskåp Inklusive montageplåt MAP, IP 66 / NEMA 4, 12, 13 IK 10 Kapslingsstorlek Storlek montageplåt Flänsöppningar H D h b d Storlek Typ Öppningar Antal lås E-nummer x MAP R x MAP R x MAP R x MAP R5 Exklusive montageplåt Kapslingsstorlek Flänsöppningar H D Storlek Typ Öppningar Antal lås x MAP PER x MAP PER x MAP PER x MAP PER5 Dimensioner D b h h H b Ladda ner tekniska specifikationer och CAD ritningar från 25

13 Eldon MultiMount väggskåp i rostfritt Montageplåten kan utrustas och kopplas innan den monteras tillbaka i kapslingen, antingen: i ryggen på kapslingen eller använda kit för djupinställning (AMG, tillbehör) Montageplåten har markeringar i steg om 10mm på sidan för att enket montera utrustning rakt, samt hål i topp och botten för att kunna fi xara kablage. Teknisk Information Kraftig låda av 1-1.5mm förslipad rostfri stålplåt i 304 kvalitet. Lådans front är bockad som en kanal, så att vatten inte blir stående mot packningen. Dörren är tillverkad av 1.5-2mm förslipad rostfri stålplåt i 304 kvalitet med M6 bultar för dörrprofi ler (MMDP, tillbehör), som kan användas för att montera kabelkanaler, DIN skenor m.m. Låda och dörr är försedda med M8 bultar för jordninganslutning. Kapslingens utsida är förslipad i 240 korn, vilket ger ett tilltalande och proffi sionellt utseende. Den förslipade ytan i 240 korn (0.5 micron) ger en otroligt slät yta som gör den lämplig för livsmedelsindustrin och dess hårda krav (HACCP). Kapslingen består av två delar: låda och dörr. Dörren sitter med två eller tre rostfria gångjärn (beroende på strl.) kan öppnas 130. Gångjärnen sitter dolt och är kopplade till skåpet med en gångjärnspinne. Dörren är högerhängd, men kan enkelt göras vänsterhängd (bearbetning krävs). Kapsling med singeldörr har med en, två eller tre låspunkter. Kapsling med dubbeldörr har 3-punkts spanjolettsystem. Dörren är försedd med en strängsprutad polyuretanpackning. Kromat lås med DIN 3mm insats och 90 låsrörelse som kan bytas mot andra insatser. Dörrens utformning möjliggör att montera kapslingar direkt mot varandra utan att dörren kolliderar. För att följa riktlinjerna för EMC, så är montagplåten tillverkad i 2-2.5mm förzinkad stålplåt. Montageplåten fungerar som potentialutjämning för skåpets alla delar/ utrustning. Kapslingen erbjuder maximalt skydd för användare och dess utrustning tack vare den höga IP klassen IP66 och IK10 enligt lec (IP55/IK10 för kapsling med dubbeldörr och/ eller glasad dörr). När man använder innerdörr eller svängram är den inre IP klassen IP20. Överensstämmer med NEMA 4X, 12 och 13. Skåpen är UL godkännda enligt UL standard 508 samt överensstämmer med CSA certifi kat C22.2 nr

14 MultiMount väggskåp i rostfritt Lådans front är bockad som en kanal, så att vatten inte blir stående mot packningen. Otroligt slät yta som är förslipad i 240 korn. Strängsprutad polyuretanpackning för att säkerställa tätning och ge hög IP klass. Dolda gångjärn och 130 öppningsvinkel. Mångsidig: Montageplåt 19 profiler Svängramar Kraftig konstruktion. Godkännande och certifikat. 27

15 Väggskåp ASR Väggskåp, enkeldörr, rostfritt Eldon ASR-serie, är framtagen med tanke på renhet och högt IP skydd samt bra skydd mot korrosion och är ger därför ett utmärkt skyy för den installerade utrustningen. En kapsling för krävande miljöer så som, livsmedel-/kemikaliei- och läkemedelsindustrin samt för utomhus- och offshoreapplikationer. Teknisk data IP 66/NEMA 4X,12,13 IK10 Material: Rostfri plåt 304L kval. (syrafast rostfri 316 kval. på förfrågan). Kapsling: 1.0mm / 1.5mm ASR och större. Dörr: 1.5mm / 2mm ASR och större. Montageplåt: 2mm galvaniserad stålplåt. Ram: ockad och helsvetsad. Dörr: Utanpåliggande med 130 öppningsvinkel. Dolda demonterbar rostfria gångjärn med oförlorbar gångjärnspinne. Kan monteras vänster- eller högerhängd (bearbetning krävs). Fyra bultar i dörrarna för fixering av montageprofiler. Dörrpackning av strängsprutad skarvlös polyuretanlist. Lås: Kromat lås DIN 3mm. Låset är vibrationssäkert med 90 nyckelvridning. 1000mm höga kapslingar och högre har 3-punkts spanjolettlås. Lås i rostfritt stål och andra insatser som tillbehör. Montageplåt: Fästes på M8 svetsbultar i skåpets bakstycke. I skåpstorlek över 800mm är montageplåten förstyvad med bockade kanter. Med tillbehör AMG är montageplåten steglöst ställbar i djupled. Kabelgenomföring: Kapslingen är inte försedd med flänsöppningar, för maximal kapslingsklass. Kapslingsklass: IP66 / NEMA 4X, 12, 13. IK10. Ytbehandling: Förslipad i 240 korn. Leverans: Montageplåt komplett med montage- och jordningskit. Förpackad i återvinningsbart emballage. Tilläggsinformation: Använd klimat-, ventilationsutrustning samt regntak i krävande och utomhusmiljöer. Vänligen se avsnitt Allmänna tillbehör samt Teknisk information. 28 esök vår hemsida

16 Inklusive montageplåt Kapslingsstorlek Storlek montageplåt Väggskåp H D h b Antal Användbart Vikt lås djup (Kg) AISI 304 AISI 316L E-nummer ,5 ASR ASR ,2 ASR ASR ,0 ASR ASR ,5 ASR ASR ,0 ASR ASR ,3 ASR ASR ,2 ASR ASR ,8 ASR ASR ,0 ASR ASR ,0 ASR ASR ,8 ASR ASR ,2 ASR ASR ,2 ASR ASR ,4 ASR ASR ,6 ASR ASR ,3 ASR ASR ,0 ASR ASR * ,5 ASR ASR * ,5 ASR ASR * ,3 ASR ASR * ,1 ASR ASR * 3-punkts spanjolettlås. ASR, IP 66/NEMA 4X,12,13, IK10 Dimensioner D b d D H h H h b Ladda ner tekniska specifikationer och CAD ritningar från 29

17 Väggskåp ADR Väggskåp, dubbeldörr, rostfritt Eldon ADR-serie, är framtagen med tanke på renhet och högt IP skydd samt bra skydd mot korrosion och är ger därför ett utmärkt skyy för den installerade utrustningen. En kapsling för krävande miljöer så som, livsmedel-/kemikaliei- och läkemedelsindustrin samt för utomhus- och offshoreapplikationer. Teknisk data Material: Rostfri 304 kval. (syrafast rostfri 316 kval. på förfrågan). Kapsling: 1.5mm. Dörr: 2mm. Montageplåt: 2.5mm galvaniserad stålplåt. Kapsling: Kantbockad och helsvetsad. Dörr: Utanpåliggande med 130 öppningsvinkel. Dolda demonterbar rostfria gångjärn med oförlorbar gångjärnspinne. Fyra bultar i dörrarna för fixering av montageprofiler. Dörrpackning av strängsprutad skarvlös polyuretanlist. Lås: 3-punkts spanjolettlås med kromat lås DIN 3mm. Låset är vibrationssäkert med 90 nyckelvridning. Lås i rostfritt stål och andra insatser som tillbehör. IP 55/NEMA 12, 13 IK10 Montageplåt: Fästes på M8 svetsbultar i skåpets bakstycke. I skåpstorlek över 800mm är montageplåten förstyvad med bockade kanter. Med tillbehör AMG är montageplåten steglöst ställbar i djupled. Ytbehandling: Förslipad i 240 korn. Kapslingsklass: IP55 / NEMA 12, 13. IK10. Leverans: Montageplåt, komplett med montage- och jordningskit. Förpackad i återvinningsbart emballage. Tilläggsinformation: Använd klimat-, ventilationutrustning samt regntak i krävande- och utomhusmiljöer. Vänligen se avsnitt Allmänna tillbehör samt Teknisk information. 30 esök vår hemsida

18 Väggskåp Inklusive montageplåt Kapslingsstorlek * 3-punkts spanjolettlås. Storlek montageplåt ADR, IP 55/NEMA 12, 13, IK10 H D h b Antal lås Användbart djup Vikt (Kg) AISI 304 AISI 316L E-nummer * ,5 ADR ADR * ,7 ADR ADR Dimensioner D b d D 50 H h H h b Ladda ner tekniska specifikationer och CAD ritningar från 31

19 Väggskåp AFS Väggskåp, singeldörr med integrerat regntak, rostfritt Eldon AFS är tillverkad i förslipat rostfritt AISI 304 med yta i 240 korn och är en kapsling för krävande miljöer där de hyieniska kraven är strikta, så som livsmedel-/bryggerianläggningar och biotekninska laboratorier och läkemedelsindustrin. Det integrerede sluttande taket ger extra skydd mot vätskor samt gör att AFS skåpet kan användas som minipulpet. Teknisk data Material: Rostfri plåt 304 kval. (syrafast rostfri 316 kval. på förfrågan). Kapsling: 1.5mm. Dörr: 1.5mm / 2mm AFS10083 och större. Montageplåt: 2.5mm galvaniserad stålplåt. Kapsling: Kantbockad och helsvetsad. Kapslingens tak är sluttande med en vinkel av 8 till 20 mot fronten med 10mm överhäng för att skydda dörren mot vätskor. Dörr: Utanpåliggande med 130 öppningsvinkel. Dolda demonterbar rostfria gångjärn med oförlorbar gångjärnspinne. Kan monteras vänster- eller högerhängd (bearbetning krävs). Fyra bultar i dörrarna för fixering av montageprofiler. Dörrpackning av strängsprutad skarvlös polyuretanlist. Lås: Kromat lås DIN 3mm med 90 nyckelvridning. Lås i rostfritt stål och andra insatser som tillbehör. IP 66/NEMA4x,12,13 IK 10 Montageplåt: Fästes på M8 svetsbultar i skåpets bakstycke. I skåpstorlek över 800mm är montageplåten förstyvad med bockade kanter. Med tillbehör AMG är montageplåten steglöst ställbar i djupled. Kabelgenomföring: Kapslingen inte försedd med flänsöppningar, för maximal kapslingsklass i enlighet med HACCP. Kapslingsklass: IP66 / NEMA 4X, 12, 13. IK10 Ytbehandling: Förslipad i 240 korn. Leverans: Montageplåt, komplett med montage- och jordningskit. Förpackad i återvinningsbart emballage. Tilläggsinformation: Använd klimat-, ventilationutrustning samt regntak i krävande- och utomhusmiljöer. Vänligen se avsnitt Allmänna tillbehör samt Teknisk information. 32 esök vår hemsida

20 Inklusive montageplåt Kapslingsstorlek * Leveranstid på förfrågan Storlek montageplåt Väggskåp AFS, IP 66/NEMA4x,12,13, IK 10 H D h b Antal Användbart Vikt lås djup (Kg) AISI 304 AISI 316L E-nummer ,6 AFS03021 AFS * ,3 AFS04031 AFS * ,2 AFS04042 AFS * ,8 AFS04062 AFS * ,0 AFS05052 AFS * ,8 AFS06042 AFS * ,2 AFS06062 AFS * ,2 AFS06063 AFS * ,4 AFS06083 AFS * ,6 AFS08062 AFS * ,3 AFS08063 AFS * ,2 AFS08082 AFS * ,0 AFS08083 AFS * ,5 AFS10083 AFS * ,5 AFS12063 AFS * ,5 AFS12083 AFS * ,3 AFS12084 AFS * ,1 AFS14084 AFS * Dimensioner W D D+10 W D D-20 = H H 50 = H-25 H D 85 W W-62.5 Ladda ner tekniska specifikationer och CAD ritningar från 33

21 Väggskåp Tillbehör AMP, Montageplåt AMI, Isolerad montageplåt eskrivning: Standard montageplåt för MultiMount och ASR. Alla sidor från 800mm är förstyvade genom kantbockning. Med tillbehör AMG är monteringsplåten steglöst ställbar i djupled. Material: Galvaniserad stålplåt. eskrivning: Isolerad montageplåt för MultiMount och ASR. Med tillbehör AMG är montageplåten steglöst ställbar i djupled. Material: 4mm bakelit. Kapslingsstorlek Storlek montageplåt H h b AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP AMP14100 Kapslingsstorlek Storlek montageplåt H h b AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI AMI esök vår hemsida

22 AMT, Telequick montageplåt AMG, Djupjusteringskit Väggskåp Tillbehör eskrivning: Förenklar komponentmontage med hjälp av snabbmuttrar (TN) som kan flyttas till lämpligt läge inom de rektangulära hålen (26x11mm). Med tillbehör AMG är montageplåten steglöst ställbar i djupled. Material: Galvaniserad stålplåt. eskrivning: För steglös djupförflyttning av tillbehör: montageplåtar, 19" montageprofiler, innerdörr och modulchassi. För montage i rostfria kapslingar, erfordras bearbetning. Material: 2mm galvaniserad stålplåt. Djupinställning: Mellan dörr och glidfäste. I frontläge: 65mm. akre läge: D-35mm Leveransförpackning: 2 par med monteringsmaterial. Kapslingsstorlek Storlek montageplåt H h b AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT AMT12080 Kapslingsstorlek D E-nummer AMG AMG AMG AMG AMG400 AMTE, Distansbult TN, Snabbmutter för telequick-plåtar eskrivning: För djupjustering av montageplåten. Skruvas på befintliga bultar till montageplåten, M8. Material: Elförzinkad stålplåt eskrivning: Muttrar att användas med telequick montageplåt (AMT). Leveransförpackning: 50 st Gänga M 4 M 5 M 6 TN04 TN05 TN06 Längd Antal per förpackning E-nummer AMTE AMTE AMTE AMTE AMTE AMTE AMTE AMTE AMTE AMTE AMTE8100 Ladda ner tekniska specifikationer och CAD ritningar från 35

23 Väggskåp Tillbehör AW, Väggfästen ADT, Fönsterdörr eskrivning: Fästjärn för montering på vägg. Tätningsbrickor för att säkerställa kapslingsklass ingår. Material: 3mm förzinkad stålplåt. Leveransförpackning: 4 st med monteringsmaterial. AWS, Väggfästen, rostfritt E-nummer AW41 eskrivning: Ersätter standarddörren. För tydlig avläsning av bakomliggande instrument. Samtliga låsalternativ kan användas. Material: 1.2mm stålplåt / 1.4mm ADT06060R5 och större / 1.8mm ADT10060R5 och större. 3mm transparent akrylglas. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Kapslingsklass: IP55 eskrivning: Fästjärn för montering på vägg. Tätningsbrickor för att säkerställa kapslingsklass ingår. För montage i rostfria kapslingar, erfordras bearbetning. Leveransförpackning: 4 st med monteringsmaterial. Material E-nummer Stål, kromat, 4mm AWS41 Rostfri 316 kval. 3mm AWS EPF, Stolpmontage av skåp Kapslingsstorlek Siktyta H h b Antal lås ADT03025R ADT03030R ADT04030R ADT04040R ADT05030R ADT05040R ADT06040R ADT06050R ADT06060R ADT07050R ADT08060R * ADT10060R * ADT10080R * ADT12060R * ADT12080R5 * 3-punkts spanjolettlås. MMH, Gångjärn, 180 eskrivning: Tillbehör för att montera MultiMount skåp på stolpe. Max. stolpdiameter är 400mm. Ingen bearbetning behövs. Material: Galvaniserad stålplåt Leveransförpackning: 2 st profiler och monteringsmaterial Kapslingsstorlek 300 EPF EPF EPF EPF EPF0800 eskrivning: Ersättningsgångjärn då 180 öppningsvinkel erfodras. earbetning krävs. Material: Elförzinkad stålplåt Leveransförpackning: gångjärn med monteringsmaterial. För kapsling H 800mm MMH02 > 800mm MMH03 36 esök vår hemsida

24 ADC, Fönsterdörr med ofärgat glas Väggskåp Tillbehör ADCS, Fönsterdörr med ofärgat glas eskrivning: Ersätter standarddörren. För tydlig avläsning av bakomliggande instrument. Samtliga låsalternativ kan användas. Material: 1.2mm stålplåt / 1.4mm ADC06060R5 och större / 1.8mm ADC10060R5 och större. 4mm ofärgat säkerhetsglas. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Kapslingsklass: IP55/NEMA 12 och 13. eskrivning: Ersätter standarddörren. För tydlig avläsning av bakomliggande instrument. Samtliga låsalternativ kan användas. Material: Rostfri 304 kval. 1.5mm / 2mm ASR och större. 4mm ofärgat säkerhetsglas. Ytbehandling: Förslipad i 240 korn. Kapslingsklass: IP55 och NEMA 12, 13. Kapslingsstorlek Siktyta H h b Antal lås ADC03025R ADC03030R ADC04030R ADC04040R ADC05030R ADC05040R ADC06040R ADC06050R ADC06060R ADC07050R ADC08060R * ADC10060R * ADC10080R * ADC12060R * ADC12080R5 * 3-punkts spanjolettlås. Kapslingsstorlek Siktyta H h b Antal lås ADCS ADCS ADCS ADCS ADCS ADCS ADCS ADCS ADCS ADCS * ADCS * ADCS * ADCS14080 * 3-punkts spanjolettlås. Ladda ner tekniska specifikationer och CAD ritningar från 37

25 Väggskåp Tillbehör ADA/ADA, Fönsterdörr i aluminium ACA/AC, Tablådörr i aluminium eskrivning: Ersätter standarddörren, ger 5mm (ADA)/30mm (ADA) mer montagedjup. Kan användas i kombination med svängram, modulchassi eller innerdörr. Lås DIN 3mm. Andra insatser och handtag som tillbehör. När den användas som kontrollfönster utanpå standarddörr, komplettera då med montagesats ADAMK (ADA) eller ADAMK (ADA), utrymme mellan dörr och glas 20mm (ADA)/50mm (ADA). Material: Anodiserad aluminium och 3mm akrylglas. Ytbehandling: Anodiserad aluminium. Kapslingsklass: IP54 dörr med monteringsmaterial. eskrivning: Ersätter standarddörr, ger 20mm mindre montagedjup. För reglage, mätare, indikeringslampor etc. Komponenterna skyddas av en yttre ram med höjd 30mm (ACA)/55mm (AC). Aluminiumplåten (3mm) kan demonteras för t ex håltagning eller screentryckning. Lås DIN 3mm. Andra insatser och handtag som tillbehör. Material: Aluminium. Ytbehandling: Anosdiserad aluminium. Kapslingsklass: IP54 dörr med monteringsmaterial. Kapslingsstorlek Siktyta H h b Antal lås ADA ADA ADA ADA ADA ADA ADA ADA ADA ADA ADA ADA ADA ADA12080 AV, Vertikala montageskenor Kapslingsstorlek Siktyta H h b Antal lås ACA ACA ACA ACA ACA ACA ACA AC AC AC AC AC AC AC AC AC AC12080 AVP, Vertikala montageprofiler 19" eskrivning: För montage av svängram SFCP. Tvärprofilerna SFP monteras direkt på montageskenan AV. Hålmodul 25mm. För andra ändamål används korgmutter CNM. Fästes i gångjärnshålen i skåpets front. För montage i rostfria kapslingar, erfordras bearbetning. Material: 2mm galvaniserad stålplåt. Leveransförpackning: 1 par med monteringsmaterial samt två montagevinklar. eskrivning: För skåp med bredd 600 mm. Ger 56mm utrymme mellan dörr och profil. Med tillbehör AMG är 19" profilerna steglöst ställbar i djupled. Monteras i gångjärnshålen i skåpets front. För montage i rostfria kapslingar, erfordras bearbetning. Material: 2mm galvaniserad stålplåt. Leveransförpackning: 1 par med monteringsmaterial. För kapsling H 600 AV AV AV AV AV1400 För kapsling H HE E-nummer AVP AVP AVP AVP esök vår hemsida

26 AC, Modulchassi ADI, Innerdörrar Väggskåp Tillbehör eskrivning: Används för enkel montering av normkomponenter med max höjd 68mm. Radavstånd 125mm. För övervakning av utrustning kan standarddörren, bytas mot glasdörr. Utrymme mellan frontplåt och dörr: 35mm. För steglös djupjustering, använd tillbehör AMG. För montage i rostfria kapslingar, erfordras bearbetning. Material: DIN-skenor PP0735 i galvaniserad stålplåt. Vertikala profiler och panel i 1.5mm stålplåt. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. slitsad frontpanel, 2 st vertikala profiler, övre- och undretäckpanel samt 1st DIN-skena/rad och monteringsmaterial. För kapsling Antal Antal H moduler rader E-nummer AC03025R AC04030R AC05040R AC06040R AC06060R AC07050R AC08060R AC10060R AC10080R5 ADSW, MultiMount dörrkontakt eskrivning: För manöverdon, mätare, lampor etc. Kan höger- eller vänsterhängas. Lås DIN 3mm. 2 st lås på dörrar 700mm höga dörrar och större. Disponibelt djup mellan inneroch ytterdörr: 35mm. Disponibel montageyta: H-55mm, - 108mm. För montage i rostfria kapslingar, erfordras bearbetning. Material: Dörr i 1.5mm stålplåt och vertikala sidprofiler i 2mm stålplåt. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. innerdörr, 2 st vertikala profiler och monteringsmaterial. Kapslingsstorlek H h b Antal lås ADI04030R ADI04040R ADI04050R ADI04060R ADI05030R ADI05040R ADI05050R ADI06040R ADI06050R ADI06060R ADI06080R ADI07050R ADI08040R ADI08060R ADI08080R ADI10060R ADI10080R ADI12060R ADI12080R5 ADIS, Innerdörrar eskrivning: För aktivering av belysning eller larmfunktion. Levereras med fästdetaljer. Kabelgenomföring M20. För montage i rostfria kapslingar, erfordras bearbetning. rytkapacitet: 6A / 230V. Godkännanden: UL, CSA med monteringsmaterial. E-nummer ADSW01 eskrivning: För manöverdon, mätare, lampor etc. Kan monterbas höger- eller vänsterhängd. Lås DIN 3mm, 500mm höga dörrar och större har två lås. Disponibelt djup: 35mm. Disponibel öppning: H-55, För montage i rostfria kapslingar, erfordras bearbetning. Material: Dörr och sidprofiler i 1.5mm rostfri 304 kval. Ytbehandling: Förslipad i 240 korn. med monteringsmaterial. Kapslingsstorlek H ADIS ADIS ADIS ADIS ADIS ADIS ADIS12080 För att beställa 19", vänligen lägg till I19" efter katalogbeteckningen, t ex ADIS04030I19" Ladda ner tekniska specifikationer och CAD ritningar från 39

27 Väggskåp Tillbehör ADO, Dörrstopp ALL, Lås eskrivning: Kompletta låsvarianter (lås och insats) för att ersätta standardlås. eskrivning: Dörrstopp för 300mm höga kapslingar och större. För att låsa dörren i öppet läge, 90 eller 110. Monteras i bult för dörrprofilen. earbetning krävs. med monteringsmaterial. Material E-nummer Elförzinkad stålplåt ADO201 Rostfritt stål ADO200S MMDP, Dörrprofiler eskrivning Typ Cylinderlås i polyamid Nyckel 333 ALL509 Cylinderlås, Eldon standard Ronisnyckel nr ALL510 C21323 Cylinderlås i kromat utf. Ronisnyckel nr ALL508 C21323 Cylinderlås för ACA/ADA Ronisnyckel nr ALL506 C21323 Cylinderlås för ADA/AC Ronisnyckel nr C21323 ALL507 ALLS, Lås, rostfritt stål, DIN 3mm eskrivning: Lås, rostfritt stål, DIN 3mm. eskrivning E- nummer Rostfritt 304 kvalite ALLS304 Rostfritt 316 kvalite ALLS316 ALT, Handtag eskrivning: För att förstärka dörren, monteras i befintliga bultar på dörrens insida. 10mm hålbild. Material: 1.4mm galvaniserad stålplåt. Dimensioner: 15x14mm. Leveransförpackning: 1 par med monteringsmaterial. För kapsling H 500 MMDP MMDP MMDP MMDP MMDP MMDP MMDP140 eskrivning: Handtag som ersätter standardlåset. eskrivning E- nummer Plastvred / låsinsats för MultiMount ALT560 Plastvred / cylinderlås / ALT Kromat T-handtag / cylinderlås / ALT561 C21323 Kromat vred / cylinderlås / C ALT esök vår hemsida

28 LSK, Nycklar LSMK, Universalnyckel Väggskåp Tillbehör eskrivning: Nyckel med Eldon-logotyp. Lättanvänd utformning med bra grepp. Material: Gjuten lättmetall eskrivning: Universalnyckel med Eldon logo. Fyra olika nyckelfunktioner: DIN 5mm, fyrkant 8mm, triangel 8mm samt hållare för verktygsbits. Material: Stål eskrivning E-nummer Plastnyckel för DIN 3mm LSK502 DIN 3mm LSK503 DIN 5mm LSK505 Fyrkant 7mm LSK523 Fyrkant 8mm LSK524 Trekant 7mm LSK526 Trekant 8mm LSK527 PLC, Hänglåsöverfall LSMK01 ALI, Låsinsats eskrivning: Insatser för att ersätta/byta standardinsatsen DIN 3mm i standard polyamidlåset. Material: Polyamid eskrivning: Hänglåsöverfallet monteras över det befintliga standardlåset som täcks helt. Skyddar mot otillåten användning. Max. diameter på hänglåsbygel: 10mm. Material: Rostfritt stål eskrivning E-nummer DIN 3mm ALI503 DIN 5mm ALI505 Fyrkant 7mm ALI523 Fyrkant 8mm ALI525 Triangel 8mm ALI524 Spår 2x4mm ALI528 eskrivning E-nummer Polyamide key lock PLC01 Ladda ner tekniska specifikationer och CAD ritningar från 41

29 Väggskåp Tillbehör ARF, Regntak ASST, Regntak eskrivning: Avsett som extra skydd vid utomhusplacerade, enkelmonterade skåp. Taket är sluttande och försett med droppkant. earbetning krävs. earbetning krävs. Ökar skåpets mått med: H: 60mm och D: 20mm. Material: 1.5mm stålplåt. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. med monteringsmaterial. Kapslingsstorlek D E-nummer ARF02515R ARF02521R ARF03015R ARF03021R ARF04015R ARF04021R ARF04026R ARF04030R ARF05015R ARF05021R ARF05026R ARF05030R ARF06021R ARF06026R ARF06030R ARF06040R ARF08021R ARF08026R ARF08030R ARF08040R ARF10030R ARF12030R5 AL, Lyftöglor eskrivning: Avsett som extra skydd vid utomhusplacerade, enkelmonterade skåp. Taket är sluttande och försett med droppkant. earbetning krävs. Material: Rostfri plåt 304 kval. (syrafast rostfri 316L kval. på förfrågan). Ytbehandling: Förslipad 240 korn. regntak med monteringsmaterial D AISI 304 AISI 316L ASST042 ASST * ASST062 ASST * 300 ASST063 ASST * ASST082 ASST * 300 ASST083 ASST * 400 ASST084 ASST * ASST103 ASST * ASST123 ASST * * Leveranstid på förfrågan EFCS, Skyddskåpa för fläktar/filter eskrivning: Erbjuder extra regn- eller spolskydd för fläktar och filter. ockad och helsvetsad. Material: Rostfri plåt 304 kval. (syrafast rostfri 316L kval. på förfrågan). Ytbehandling: Förslipad i 240 korn. Leverans: ultar och muttrar eskrivning: M12-gänga. Uppfyller kraven i DIN 580. earbetning krävs. Material: Stål Leveransförpackning: 2 st lyftöglor samt 2 st försärkningsplåtar med monteringsmaterial. Fläktkåpa H D Lämplig för fläktar AISI 304 AISI 316L EF100 / EF200 EFCS20 EFCS20-316* EF250 / EF300 EFCS25-30 EFCS * EF500 / EF700 EFCS50-60 EFCS * * Leveranstid på förfrågan E-nummer AL esök vår hemsida

30 P, Golvsockel front/rygg MSVS, Golvsockel Väggskåp Tillbehör eskrivning: 4 st hörn med front- och ryggplåt. Gavelplåtar (PA) beställs separat. Höjd 100 respektive 200mm. earbetning krävs vid montage i kapsling. Material: Hörn i 2.5mm stålplåt, plåtar i 1.5mm stålplåt. Ytbehandling: Pulverlackerad RAL7022 med strukturerad yta. Leveransförpackning: 4 st hörn med front- och ryggplåt. H P P P P P P P P P P P P2120 eskrivning: U-formade sidostycken som skruvas ihop med förstärkta hörnstycken. earbetning krävs vid montage i kapsling. Material: 2mm rostfri plåt 304 kval. (syrafast rostfri 316 kval. på förfrågan). Ytbehandling: Förslipad i 240 korn. komplett plint med monteringstillbehör H D AISI 304 AISI 316L MSVS1063 MSVS * MSVS1083 MSVS * 400 MSVS1084 MSVS * MSVS1103 MSVS * MSVS1123 MSVS * * Leveranstid på förfrågan PFF, Fotsocklar PA, Gavelplåt för golvsockel. eskrivning: Gavelplåtar för montage på golvsockel (P), förstyvade genom kantbockning. Material: 1.5mm stålplåt. Ytbehandling: Pulverlackerad RAL7022 med strukturerad yta. Leveransförpackning: 2 st för 100mm höjd och 4 st för 200mm höjd. H D PA PA PA PA PA PA2040 eskrivning: Fotsocklar för att erhålla en lämplig betjäningsnivå. Passar samtliga skåp med djup 300 och 400mm samt bredder från 400mm. Tillgängliga i höjd 300 och 450mm. bearbetning krävs. Material: 2mm stålplåt. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Leveransförpackning: 2 st med monteringsmaterial. H D PFF330R PFF345R PFF430R PFF445R5 Ladda ner tekniska specifikationer och CAD ritningar från 43

31 Väggskåp Tillbehör AF, Täckfläns AFR, Ventilerad täckfläns eskrivning: Slät täckfläns (levereras som standard med kapsling). Material: 1.4mm stålplåt. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. eskrivning: Med ventilationsöppningar utpräglade 5mm. Material: 1.4mm stålplåt. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Kapslingsklass: IP23, när monterad i botten eller vertikalt Storlek För öppning E-nummer 0S 110 x AF00SR5 1S 210 x AF01SR5 2S 310 x AF02SR5 3S 410 x AF03SR x AF01R x AF02R x AF03R x AF04R5 Storlek För öppning E-nummer x AFR01R x AFR02R x AFR03R x AFR04R5 AFG, Ventilerad täckfläns med insektsnät AG, Flänspackning eskrivning: Med ventilationsöppningar utpräglade 5mm, försedd med finmaskigt nät (~1 x 1mm). Material: 1.4mm stålplåt. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Kapslingsklass: IP43, när monterad i botten eller vertikalt. eskrivning: För standardflänsar Material: 5mm tjockt polyetylenskum. Storlek För öppning E-nummer 0 S 110 x AG00S 1 S 210 x AG01S 2 S 310 x AG02S 3 S 410 x AG03S x AG x AG x AG x AG04 Storlek För öppning E-nummer x AFG01R x AFG02R x AFG03R x AFG04R5 AGC, Sammanbyggnadspackning eskrivning: För sammanbyggnad av MAS/MAD/MAP-skåp. För flänsstrl. 02/03/04. Material: 10mm tjockt polyetylenskum. Leveransförpackning: 2 st med monteringsmaterial. Storlek För öppning E-nummer x AGC x AGC x AGC04 44 esök vår hemsida

32 AFA, Övergångsfläns EHTC, Multifläns, plast Väggskåp Tillbehör eskrivning: Övergångsfläns från MultiMount fläns till FL-typ. Material: 1.4mm stålplåt. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Storlek Ant. FL-öppningar För öppning E- nummer 1 1xFL x AFA01R5 2 1xFL x AFA02R5 3 1xFL x AFA03R5 4 2xFL x AFA04R5 eskrivning: Fläns av genomföringstyp för kablar och rör. Passar till övergångsfläns AFA02/AFA03/AFA04. Material: Polymerblandning förstärkt med stålplatta. Halogenfri och UV beständig. Kapslingsklass: IP65 Ytbehandling: RAL7035 med monteringsmaterial. AFV, Ventilerad täckfläns med filter E-nummer EHTC2125G EHTC213G EHTC2135G EHTC2150G eskrivning: Med ventilationsöppningar utpräglade 5mm, försedd med filter. Material: 1.4mm stålplåt. Ytbehandling: Pulverlackerad RAL7035 med strukturerad yta. Kapslingsklass: IP53, när monterad i botten eller vertikalt. Storlek För öppning E-nummer x AFV01R x AFV02R x AFV03R x AFV04R5 Ladda ner tekniska specifikationer och CAD ritningar från 45
