1 TASKI combimat 800/1100 BMS Instruktionsbok OBSERVERA! Se noga till att du har läst och helt förstått dessa instruktioner innan du arbetar med maskinen. Förvara alltid instruktionsboken ihop med maskinen eller där den förvaras

2 Beskrivning av maskindelar 1. Nyckelströmbrytare (av/på) 2. Driftsindikeringslampa (grön) 3. Vattenindikeringslampa 4. Vred för lösningsmedelsflöde (0-5) 5. Strömbrytare för sugmotor 6. Strömbrytare för höjning/sänkning av borsten 7. Batteriindikeringslampa (röd) 8. Batteriuppladdningslampa (gul) 9. Kontrollpanel 10. Maskinhandtag 11. manöverhandtag för körning framåt/bakåt 12. Inställning av handtagets höjd 13. Avtappningsslang för smutsvatten 14. Höj/sänkspak för sugmunstycke 15. Filter och avtappning för renvatten 16. Sugslang 17. Länkhjul 18. Sugmunstyckets avbärarhjul 19. Fäste för sugmunstycke 20. Svängbart sugmunstycke 21. Justerratt för sugmunstycke 22. Nätkable (för inbyggt laddningsaggregat) 23. Kabelkrok 24. uttag /46-liters membrantank 26. Påfyllningsöppning för renvatten 27. Tankhuv 28. Batteriutrymme 29. Borstkåpa 30. Borstkåpans avbärarhjul 31. Skurredskap (borste eller rondell + rondellhållare) 32. Drivhjul 33. Laddningshandske 34. Doseringsmått 35. Anslutningshandske för elektronikpanel 36. Säkerhetsspärr Vi rekommenderar omsorgsfull moppning före skurning.

3 Batterihantering Avsluta batteriladdningen: TASKI combimat 800/1100: Stäng av laddaren Drag ut anslutningshandsken (35) ur uttaget (24) Sätt anslutningshandsken för elektronikpanel (35) i uttaget (24) BMS-versionerna: Drag ut nätkablen (22) och häng upp den på kabelkroken (23) Ej underhållsfria batterier: Kan användas på TASKI combimat 800. Kan ej användas på TASKI combimat 1100 Kontrollera batteriets ACIDITET/specifika vikt (aciditet 30 o -32 o Be, specifik vikt 1,28) Transport Vrid nyckelströmbrytaren (1) till tillslaget läge Tryck ner manöverhandtaget (11) för att sätta maskinen i rörelse Vrid nyckelströmbrytaren (1) till frånslaget läge efter transporten Förberedelser före användning Tippa tankhuven (27) framåt Häll i rengöringsmedel i doseringsmåttet (34). Procentavläsningen är inställd för 34/46liter vatten. Töm doseringsanordningens innehåll i renvattentanken. (Upprepa om det behövs). Fyll tanken med vatten (max 60 o C) Skurverktyg Koppla på önskade redskap (31) manuellt med moturs vridning. Skurverktyg på taski combimat 1100 måste kopplas på med vridning utåt, dvs tvärtemot arbetsrotationen.

4 Start och användning Vrid nyckelströmbrytarren (1) till tillslaget läge Ställ in vredet för rengöringslösningsflödet Slå på sugmotorn (5) Sänk ner borsten eller rondeller + rondellhållaren (6) Sänk ner sugmunstycket 814) Tryck ner manöverhandtaget Arbetsmetod Arbeta över rummet i moturs riktning. Börja i punkt A och sluta i punkt B. Alldeles före vändning förs vredet för lösningsmedelsflödet (4) tillbaks (0-1). Under svängen förs vredet tillbaks till sin tidigare position. Lätt smutsde golv Den direkta metoden = skurning och sugning Sänk ner sugmunstycket (20) med hjälp av höj/sänkspaken (14) Ställ in sugmunstycket med hjälp av justerratten (21). Det specialutformade sugmunstycket möjliggör uppsugning såväl framåt som bakåt utan att sugmunstycket behöver lyftas. (Se avsnittet Felsökning med avseende på rätt position för sugmunstycket). Slå på sugmotorn (5). Sänk ner borsten eller rondellen + rondellhållaren med hjälp av strömbrytaren för höj/sänkreglaget (6). Vrid vredet för rengöringsflöde (4) till önskad inställning. Tengöringslösningen portioneras ut proportionellt mot körhastigheten. När maskinen stannas avbryts flödet. Hårt smutsade golv Den indirekta metoden = applicering av rengöringslösning + verkningstid + skurning och uppsugning. Sugmunstycket (20) behålls i det övre läget Slå av sugmotorn (5) Ställ vredet för rengöringsflöde (4) i önskat läge (1-5) Sänk ner borsten eller rondellen + rondellhållaren med hjälp av strömbrytaren för höj/sänkreglaget (6) Tryck ner manöverhandtaget (11) Fortsätt som vid den direkta metoden Sugmotorn slår av automatiskt när tanken (25) är full med smutsvatten. Nivåsensorer reagerar på vatten och skum. För att starta motorn på nytt måste man slå till nyckelströmbrytaren (1).

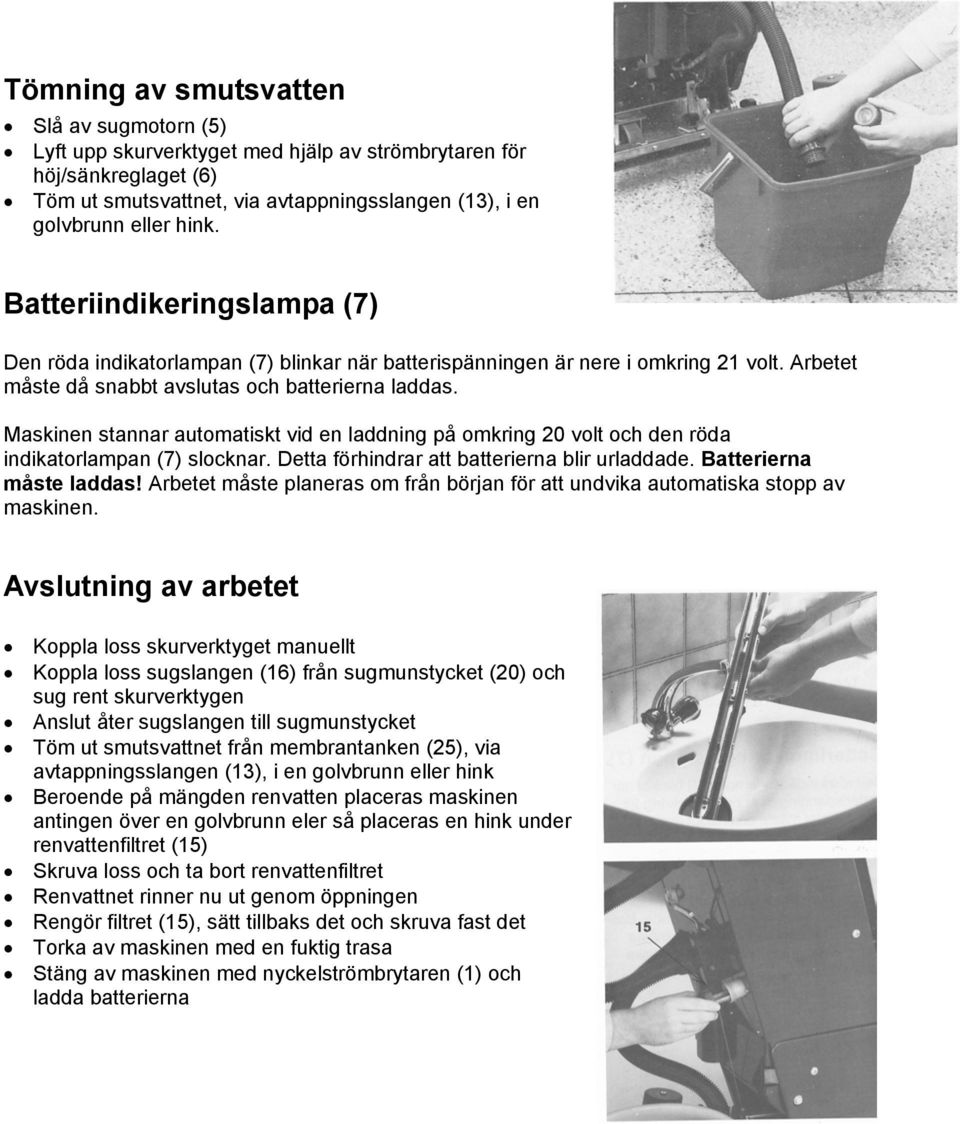

5 Tömning av smutsvatten Slå av sugmotorn (5) Lyft upp skurverktyget med hjälp av strömbrytaren för höj/sänkreglaget (6) Töm ut smutsvattnet, via avtappningsslangen (13), i en golvbrunn eller hink. Batteriindikeringslampa (7) Den röda indikatorlampan (7) blinkar när batterispänningen är nere i omkring 21 volt. Arbetet måste då snabbt avslutas och batterierna laddas. Maskinen stannar automatiskt vid en laddning på omkring 20 volt och den röda indikatorlampan (7) slocknar. Detta förhindrar att batterierna blir urladdade. Batterierna måste laddas! Arbetet måste planeras om från början för att undvika automatiska stopp av maskinen. Avslutning av arbetet Koppla loss skurverktyget manuellt Koppla loss sugslangen (16) från sugmunstycket (20) och sug rent skurverktygen Anslut åter sugslangen till sugmunstycket Töm ut smutsvattnet från membrantanken (25), via avtappningsslangen (13), i en golvbrunn eller hink Beroende på mängden renvatten placeras maskinen antingen över en golvbrunn eler så placeras en hink under renvattenfiltret (15) Skruva loss och ta bort renvattenfiltret Renvattnet rinner nu ut genom öppningen Rengör filtret (15), sätt tillbaks det och skruva fast det Torka av maskinen med en fuktig trasa Stäng av maskinen med nyckelströmbrytaren (1) och ladda batterierna

6 Laddning av batteriera TASKI combimat 800 BMS/1100 BMS Anslut det inbyggda laddningsaggregatets nätkabel 822) till lämpligt vägguttag Den gula batteriuppladdningslampan (8) skall tändas Batteriuppladdningslampan (8) slocknar åter när batterierna är laddade Maskiner med underhållsfria batterier skall alltid vara anslutna dill lämpligt vägguttag när maskinen inte används, för att batterierna skall räcka så länge som möjligt. TASKI combimat 800/1100 med externt laddningsaggregat Drag ut anslutningshandsken för elektronikpanelen (35) ur maskinen Anslut laddningshandsken (33) till maskinen Slå på laddningsströmbrytaren Laddningsaggregatets indikatorlampa skall lysa under laddningen och slockna närbatterierna är laddade Våta batterier Får endast laddas inom välventilerade områden, eftersom gaserna måste evakueras Töm vattentankarna Lossa säkerhetsspärren (36) mot mitten på maskinen Varning: Håll fast maskinens övre del stadigt med handtaget och luta den försiktigt bakåt Underhåll Innan underhållsarbetet utförs på maskinen skall nätkabeln alltid dras ur och nyckelströmbrytaren (1) ställas i frånslaget läge. Underhåll av maskinen är nödvändigt för en tillförlitlig och effektiv funktion och för lång livslängd. Utför följande regelbundet: Kontrollera sugmunstyckets blad. Byt ut det om det behövs Beroende på vattnets hårdhet rengörs renvattenfiltret (15) regelbundet. Avkalka filtret (15) med en 10-procentig lösning av TASKI calcacid Pumpa upp de luftfyllda drivhjulen (32) till ett tryck på 3 bar Felsökning Sugmotorn fungerar inte: Sensorerna har slagit av sugmotorn. Smutsvattentanken behöver tömmas och nyckelströmbrytaren (1) skall ställas i frånslaget läge och därefter åter i tillslaget läg.

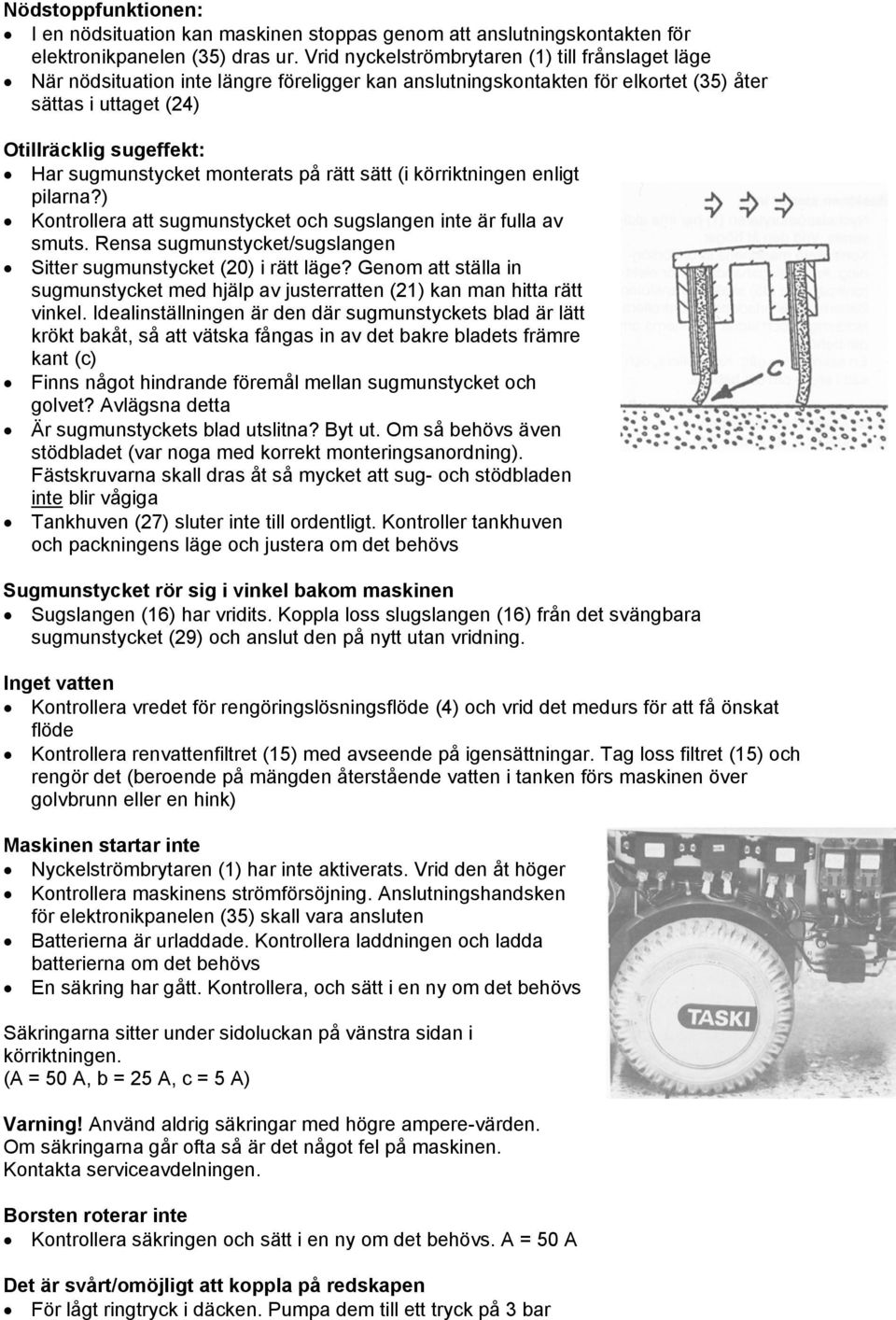

7 Nödstoppfunktionen: I en nödsituation kan maskinen stoppas genom att anslutningskontakten för elektronikpanelen (35) dras ur. Vrid nyckelströmbrytaren (1) till frånslaget läge När nödsituation inte längre föreligger kan anslutningskontakten för elkortet (35) åter sättas i uttaget (24) Otillräcklig sugeffekt: Har sugmunstycket monterats på rätt sätt (i körriktningen enligt pilarna?) Kontrollera att sugmunstycket och sugslangen inte är fulla av smuts. Rensa sugmunstycket/sugslangen Sitter sugmunstycket (20) i rätt läge? Genom att ställa in sugmunstycket med hjälp av justerratten (21) kan man hitta rätt vinkel. Idealinställningen är den där sugmunstyckets blad är lätt krökt bakåt, så att vätska fångas in av det bakre bladets främre kant (c) Finns något hindrande föremål mellan sugmunstycket och golvet? Avlägsna detta Är sugmunstyckets blad utslitna? Byt ut. Om så behövs även stödbladet (var noga med korrekt monteringsanordning). Fästskruvarna skall dras åt så mycket att sug- och stödbladen inte blir vågiga Tankhuven (27) sluter inte till ordentligt. Kontroller tankhuven och packningens läge och justera om det behövs Sugmunstycket rör sig i vinkel bakom maskinen Sugslangen (16) har vridits. Koppla loss slugslangen (16) från det svängbara sugmunstycket (29) och anslut den på nytt utan vridning. Inget vatten Kontrollera vredet för rengöringslösningsflöde (4) och vrid det medurs för att få önskat flöde Kontrollera renvattenfiltret (15) med avseende på igensättningar. Tag loss filtret (15) och rengör det (beroende på mängden återstående vatten i tanken förs maskinen över golvbrunn eller en hink) Maskinen startar inte Nyckelströmbrytaren (1) har inte aktiverats. Vrid den åt höger Kontrollera maskinens strömförsöjning. Anslutningshandsken för elektronikpanelen (35) skall vara ansluten Batterierna är urladdade. Kontrollera laddningen och ladda batterierna om det behövs En säkring har gått. Kontrollera, och sätt i en ny om det behövs Säkringarna sitter under sidoluckan på vänstra sidan i körriktningen. (A = 50 A, b = 25 A, c = 5 A) Varning! Använd aldrig säkringar med högre ampere-värden. Om säkringarna går ofta så är det något fel på maskinen. Kontakta serviceavdelningen. Borsten roterar inte Kontrollera säkringen och sätt i en ny om det behövs. A = 50 A Det är svårt/omöjligt att koppla på redskapen För lågt ringtryck i däcken. Pumpa dem till ett tryck på 3 bar

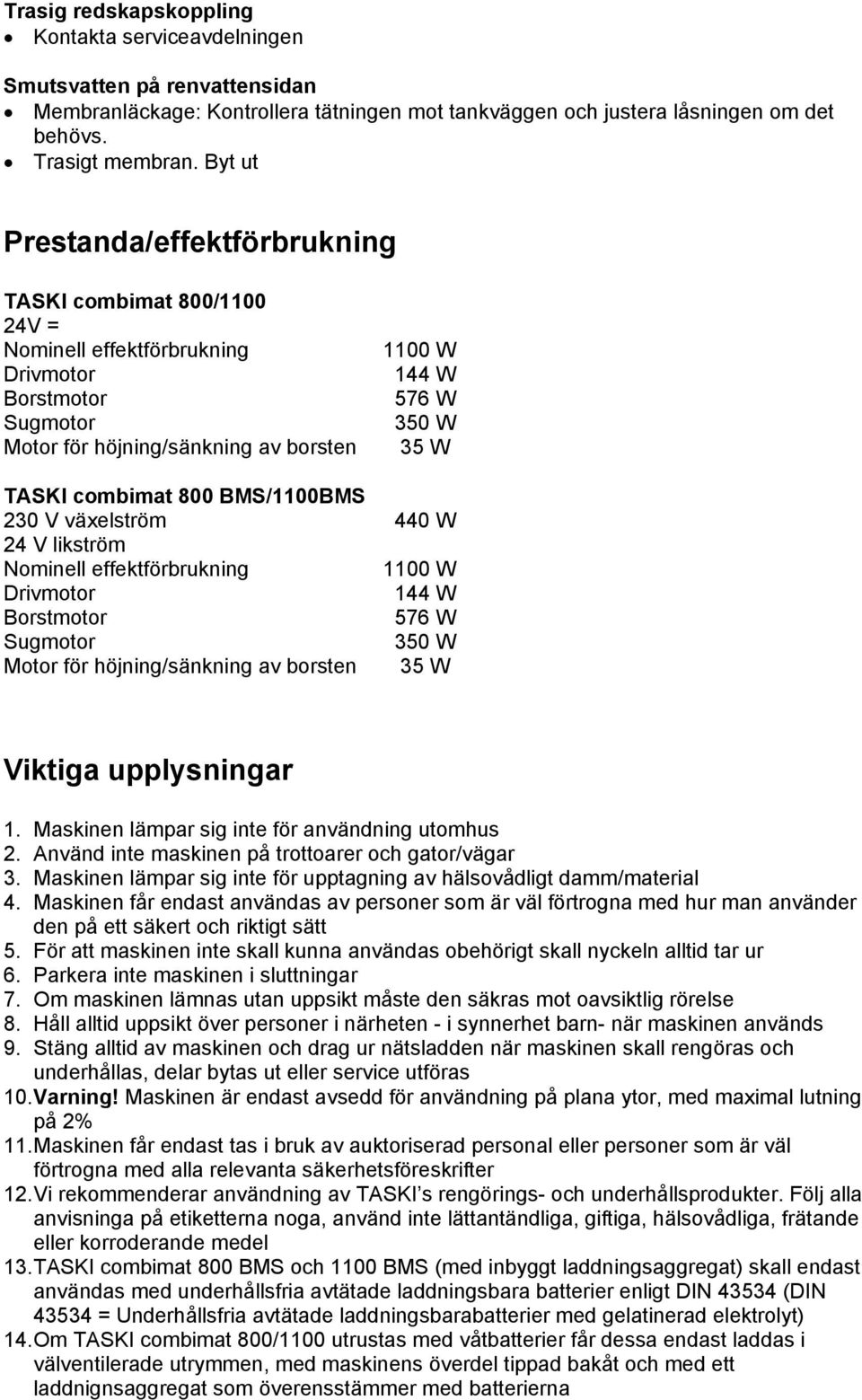

8 Trasig redskapskoppling Kontakta serviceavdelningen Smutsvatten på renvattensidan Membranläckage: Kontrollera tätningen mot tankväggen och justera låsningen om det behövs. Trasigt membran. Byt ut Prestanda/effektförbrukning TASKI combimat 800/ V = Nominell effektförbrukning Drivmotor Borstmotor Sugmotor Motor för höjning/sänkning av borsten 1100 W 144 W 576 W 350 W 35 W TASKI combimat 800 BMS/1100BMS 230 V växelström 440 W 24 V likström Nominell effektförbrukning 1100 W Drivmotor 144 W Borstmotor 576 W Sugmotor 350 W Motor för höjning/sänkning av borsten 35 W Viktiga upplysningar 1. Maskinen lämpar sig inte för användning utomhus 2. Använd inte maskinen på trottoarer och gator/vägar 3. Maskinen lämpar sig inte för upptagning av hälsovådligt damm/material 4. Maskinen får endast användas av personer som är väl förtrogna med hur man använder den på ett säkert och riktigt sätt 5. För att maskinen inte skall kunna användas obehörigt skall nyckeln alltid tar ur 6. Parkera inte maskinen i sluttningar 7. Om maskinen lämnas utan uppsikt måste den säkras mot oavsiktlig rörelse 8. Håll alltid uppsikt över personer i närheten - i synnerhet barn- när maskinen används 9. Stäng alltid av maskinen och drag ur nätsladden när maskinen skall rengöras och underhållas, delar bytas ut eller service utföras 10. Varning! Maskinen är endast avsedd för användning på plana ytor, med maximal lutning på 2% 11. Maskinen får endast tas i bruk av auktoriserad personal eller personer som är väl förtrogna med alla relevanta säkerhetsföreskrifter 12. Vi rekommenderar användning av TASKI s rengörings- och underhållsprodukter. Följ alla anvisninga på etiketterna noga, använd inte lättantändliga, giftiga, hälsovådliga, frätande eller korroderande medel 13. TASKI combimat 800 BMS och 1100 BMS (med inbyggt laddningsaggregat) skall endast användas med underhållsfria avtätade laddningsbara batterier enligt DIN (DIN = Underhållsfria avtätade laddningsbarabatterier med gelatinerad elektrolyt) 14. Om TASKI combimat 800/1100 utrustas med våtbatterier får dessa endast laddas i välventilerade utrymmen, med maskinens överdel tippad bakåt och med ett laddnignsaggregat som överensstämmer med batterierna

9 15. Redskapsslitage kan leda till att säkerhetsavståndet på 25 mm mellan den lägsta punkten på borstkåpan och golven blir för litet. Redskapen måste då bytas för att inte skrapning skall uppstå. Transport Tag ut nyckeln ur nyckelströmbrytaren (1), så att maskinen inte kan startas av misstag. Maskinen måste transporteras i upprättstående läge (se bilden) och vara väl fastgjord och dämpad under transporten. Buller Det maximala buller som avges av TASKI combimat 800/800 BMS, 1100/1100 BMS, uppmätt på ett avstånd av 1 meter och en höjd på 1,6 meter, är 73 db (A). Mätningen är utförd under användning av en blå rondell på PVC-golv, enligt DIN

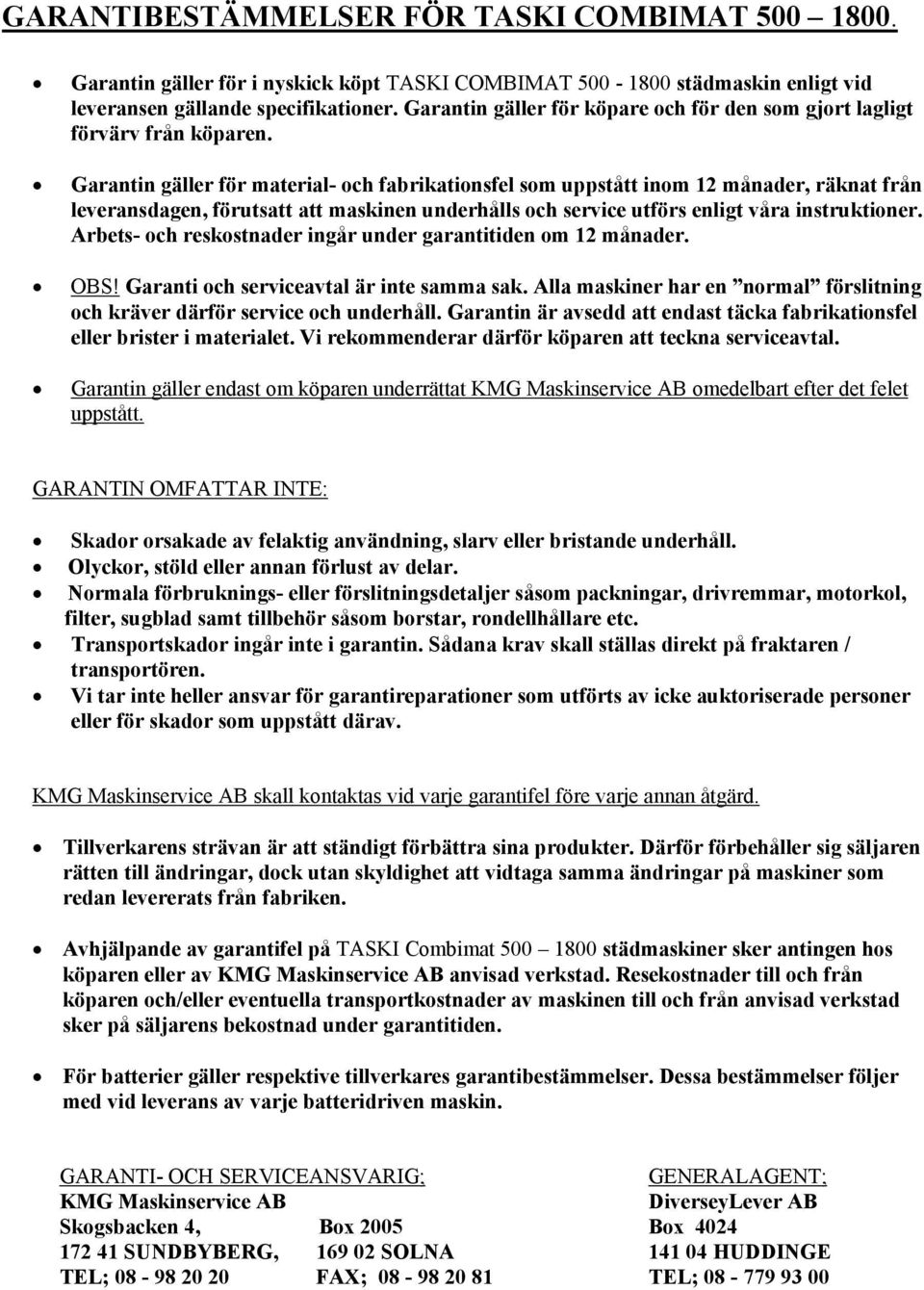

10 GARANTIBESTÄMMELSER FÖR TASKI COMBIMAT Garantin gäller för i nyskick köpt TASKI COMBIMAT städmaskin enligt vid leveransen gällande specifikationer. Garantin gäller för köpare och för den som gjort lagligt förvärv från köparen. Garantin gäller för material- och fabrikationsfel som uppstått inom 12 månader, räknat från leveransdagen, förutsatt att maskinen underhålls och service utförs enligt våra instruktioner. Arbets- och reskostnader ingår under garantitiden om 12 månader. OBS! Garanti och serviceavtal är inte samma sak. Alla maskiner har en normal förslitning och kräver därför service och underhåll. Garantin är avsedd att endast täcka fabrikationsfel eller brister i materialet. Vi rekommenderar därför köparen att teckna serviceavtal. Garantin gäller endast om köparen underrättat KMG Maskinservice AB omedelbart efter det felet uppstått. GARANTIN OMFATTAR INTE: Skador orsakade av felaktig användning, slarv eller bristande underhåll. Olyckor, stöld eller annan förlust av delar. Normala förbruknings- eller förslitningsdetaljer såsom packningar, drivremmar, motorkol, filter, sugblad samt tillbehör såsom borstar, rondellhållare etc. Transportskador ingår inte i garantin. Sådana krav skall ställas direkt på fraktaren / transportören. Vi tar inte heller ansvar för garantireparationer som utförts av icke auktoriserade personer eller för skador som uppstått därav. KMG Maskinservice AB skall kontaktas vid varje garantifel före varje annan åtgärd. Tillverkarens strävan är att ständigt förbättra sina produkter. Därför förbehåller sig säljaren rätten till ändringar, dock utan skyldighet att vidtaga samma ändringar på maskiner som redan levererats från fabriken. Avhjälpande av garantifel på TASKI Combimat städmaskiner sker antingen hos köparen eller av KMG Maskinservice AB anvisad verkstad. Resekostnader till och från köparen och/eller eventuella transportkostnader av maskinen till och från anvisad verkstad sker på säljarens bekostnad under garantitiden. För batterier gäller respektive tillverkares garantibestämmelser. Dessa bestämmelser följer med vid leverans av varje batteridriven maskin. GARANTI- OCH SERVICEANSVARIG; GENERALAGENT; KMG Maskinservice AB DiverseyLever AB Skogsbacken 4, Box 2005 Box SUNDBYBERG, SOLNA HUDDINGE TEL; FAX; TEL;
