2. Beskrivning av UltraCane

Transkript

1 UltraCane

2 2

3 1. Introduktion UltraCane är ett elektroniskt hjälpmedel sammansatt med en traditionell teknikkäpp. Ekon från ultraljudet kan varna för objekt som finns framför käppen och i användarens huvudhöjd. UltraCane använder två ultraljudssändare/mottagare. En är riktad rakt fram och en är riktad snett uppåt. Till varje ultraljudskälla hör en vibrator, placerad där tummen naturligt placeras. Vibratorn längst fram (närmast käppen) reagerar för hinder upptäckta av den främre ultraljudssändaren/mottagaren som är riktad rakt fram och den bakre vibratorn (närmast handtaget) är kopplad till den uppåtriktade sändaren/mottagaren. Vibratorerna visar att det finns hinder i vägen, men kan inte tala om vilken typ av hinder det är. Det går dock att tolka hur stort hindret är och i vilken riktning det finns, genom att pendla käppen fram och tillbaka. 3

4 2. Beskrivning av UltraCane Batterilucka Vibratorer som ger taktil information om hinder Ultraljudssändare/ mottagare Fäste för käpp 4

5 2.1 Säkerhetsrem Längst bak på UltraCane-handtaget sitter en gummirem. Denna är försedd med en säkerhetsanordning som gör att remmen lösgör sig från handtaget om käppen skulle fastna. Säkerhetsrem Batterilucka 2.2 Batterihållare Batteriluckan är försedd med en gummiläpp som först öppnas. Därefter öppnas plastlocket. Det finns plats för 2 st AA-batterier. Både vanliga 1,5 volts engångsbatterier och uppladdningsbara batterier kan användas. Batterihållaren är indelad så att det finns en plats för varje batteri. I platsen närmast luckans gångjärn skall batteriet placeras med den positiva delen uppåt (ändan med en knapp). I den andra batteriplatsen skall batteriet placeras med den negativa, platta ändan, uppåt. En varningssignal i form av en tvåtonssignal hörs när batterierna börjar ta slut. Signalen hörs varannan minut i ungefär en kvart. Därefter kan UltraCane användas i en halvtimme. Denna signal fungerar när engångsbatterier används. Batterier Battery Door Open Öppen batterilucka 5

6 2.3 Vibratorer och handtag Handtaget passar lika bra för vänsterhänta som för högerhänta. Det fungerar bäst med traditionell käppteknik; att pendla käppen med handleden med käpphanden placerad mitt framför kroppen. Om man gör så kommer ultraljudssändarna/mottagarna att peka framåt respektive snett uppåt. Det är viktigt att placera tummen längs handtagets överdel och se till att båda vibratorerna kan kännas samtidigt. Vibratorerna är ovala med storleken 5 x 7 mm. Vibratorn närmast kroppen, som varnar för hinder i huvudhöjd, ger ett tydligt utslag när det finns hinder som man riskerar gå på med huvudet, medan den andra vibratorn ger mer varierade signaler beroende på hindrets utseende rakt fram. Ju närmare hindret finns ju snabbare blir vibrationerna. Vibrator som varnar för hinder I huvudhöjd Vibrator som varnar för hinder rakt fram 6

7 2.4 Ultraljudssändare och mottagare, den böjda främre delen av handtaget Den finns två ultraljuds-sändare och -mottagare, en för varje riktning. Dessa skall inte röras och får inte vara täckta. Övre ultraljudssändare/ mottagare Nedre ultraljudssändare/ mottagare Den nedre ultraljudssändaren har två känsligheter, en för korta avstånd (passar ofta inomhus) och en för långa avstånd (passar ofta utomhus). Känslighetsområdet väljs med På/Av-knappen. Om det korta känslighetsavståndet väljs kommer hinder som finns mindre än 2 meter framför käppen att kännas av. Om det långa känslighetsområdet väljs kommer hinder som finns mindre än 4 meter framför käppen att kännas av. Den övre ultraljudssändaren/mottagaren känner av hinder som finns mindre än 1,5 meter från käppens handtag. 7

8 2.5 UltraCanes avkänningsområden 8

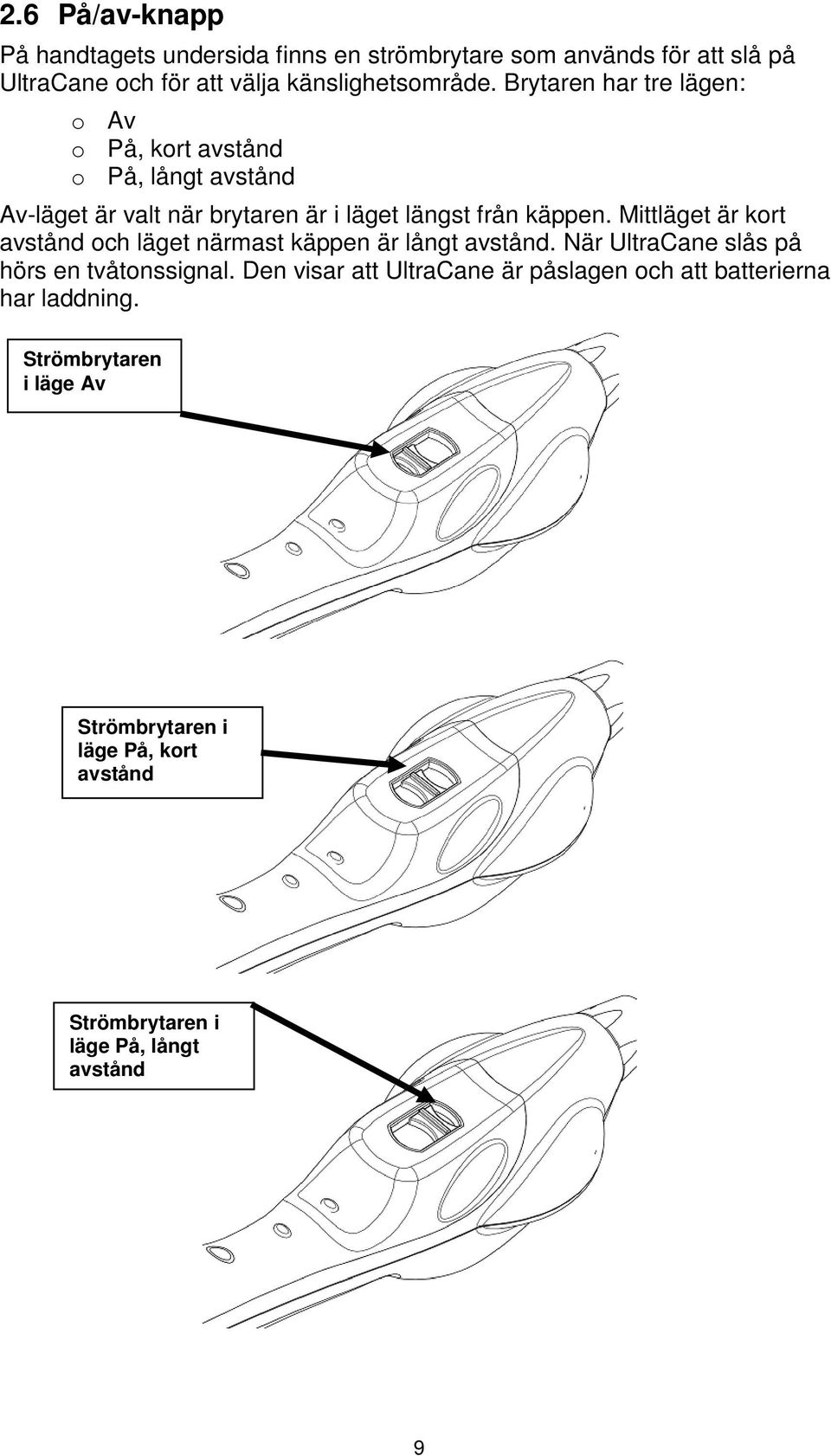

9 2.6 På/av-knapp På handtagets undersida finns en strömbrytare som används för att slå på UltraCane och för att välja känslighetsområde. Brytaren har tre lägen: o Av o På, kort avstånd o På, långt avstånd Av-läget är valt när brytaren är i läget längst från käppen. Mittläget är kort avstånd och läget närmast käppen är långt avstånd. När UltraCane slås på hörs en tvåtonssignal. Den visar att UltraCane är påslagen och att batterierna har laddning. Strömbrytaren i läge Av Strömbrytaren i läge På, kort avstånd Strömbrytaren i läge På, långt avstånd 9

10 2.7 Vika ihop käppen UltraCane är utrustad med reflekterande käpp av kolfiber som är hopvikbar i 4 eller 5 delar beroende på längd. Gummiremmen kan användas för att hålla ihop käppen när den är hopvikt. 2.8 Sätt på doppsko Det finns två olika fästmetoder för doppskor. Antingen finns det en krok på doppskon som skall fästas i det gummiband som håller ihop käppen eller så fästs doppskon genom at trycka fast den utanpå käppen. Kolfiberkäpp Doppsko, med krok eller av typen tryck-på 10

11 11
