1 KEBO Classic LabRum AB Industrivägen Solna Tel: sales@labrum.se

2 Innehåll 12 Labbord 16 Höj- och sänkbara bord 17 Rullbord 18 Instrumentrack 19 Vågbord 20 Gruppbord 22 Diskbänkar 23 Högskåp 24 Hurtsar 26 Överskåp 28 Inklädnadsskåp 30 Specialtillverkade laboratorieskåp 31 Tillbehör laboratorieinredning 32 Armaturer laboratorieinredning 34 Nödduschar och ögonsköljare 36 Förslag uppställningar 38 Komponenter 44 LabRum skräddarsyr inredningar och skyddsventilerade arbetsplatser av alla typer. Vi på LabRum bidrar med vår långa erfarenhet och breda kompetens från planering till färdigt laboratorium. LabRum anpassar inredningen till arbetsplatsens behov för ökad säkerhet, bättre funktion och större bekvämlighet.

3 LabRum skapar inspirerande, funktionella och säkra arbetsmiljöer Vi på LabRum vill skapa en inspirerande miljö för dig som jobbar i ett laboratorium oavsett om du jobbar till exempel på sjukhus, i skolan eller inom industrin. Vi kan laboratorieinredning och skydds ventilation. Vår erfarenhet i branschen är lång. Vi vet vad du bör tänka på när du inreder ditt laboratorium. Utnyttja våra kunskaper och kontakta oss för att dis kutera inredning och skyddsventilation när du ska bygga om eller bygga nytt. Vi hjälper dig gärna. Om du inte vet exakt hur inredningen ska se ut, låt oss rita ett förslag. Vår inredning är av hög kvalitet och tål tuffa laboratoriemiljöer. Inredningen är flexibel och funktionell. Välkommen att diskutera ditt nya laboratorium Kontakta oss gärna för att bolla idéer för labo ratorielokaler. Vi har erfarenhet av att inreda när det är trångt med utrymme. I den här katalogen hittar du exempel på hur vår laboratorieinredning ser ut, och vi presenterar en stor del av vårt standardsortiment. Om du inte hittar vad du är ute efter i katalogen är det sannolikt att vi kan leverera det ändå. Vi gör speciallösningar anpassade efter dina behov. Några av speciallösningarna visar vi i katalogen, som inspiration.

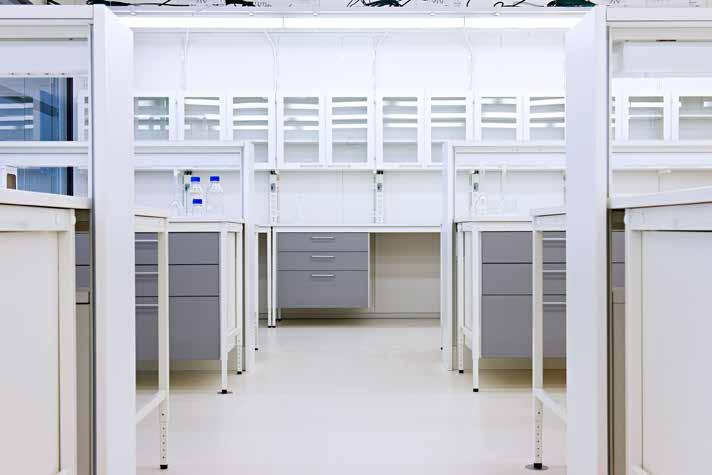

4 LabRum designar och levererar effektiva laboratorier LabRum ingår i ADDvise-koncernen, och är verksamt inom affärsområdena laboratorieinredning, skyddsventilation, renrum, validering och laboratorieapparatur. LabRums affärsidé är att bygga och utrusta högpresterande laboratorier som hjälper våra kunder att optimera sin verksamhet. Vi erbjuder såväl egenutvecklade standardprodukter som speciallösningar, och har en mycket kompetent personal med gedigen erfarenhet av att driva såväl stora som små projekt. Vi har under åren visat prov på innovationskraft. De speciallösningar vi levererat är mycket uppskattade hos våra kunder. Vi har fått förtroendet att leverera inredning, utrustning och tjänster till företag som AstraZeneca, Biovitrum och GE Healthcare i ett flertal projekt.

5 Vi erbjuder innovativa produkter för laboratoriemiljöer Ständig förbättring inom design, funktion och kvalitet är LabRums signum. Målet är att ytterligare förbättra våra kunders effektivitet genom att presentera nya innovativa produkter. Att driva utvecklingen inom laboratoriemiljöer ställer höga krav på produktutveckling inom produktgrupperna laboratorieinredning, skyddsventilation och renrum. Vi har vad som behövs för att driva utvecklingen i branschen framåt och att samtidigt vara en naturlig partner till kunder som vill bygga högpresterande, effektiva laboratorier med optimal arbetsmiljö såväl i Sverige som internationellt.

6

7 Visst finns det standard... LabRum säljer inred ningar och skyddsventilerade arbetsplatser till laboratorier, skolor, sjukhus och industri. Vårt kunnande och vår erfarenhet sträcker sig långt tillbaka i tiden, vilket ger våra kunder en stor trygghet vid samråd med oss för val av rätt produkt..... men är det verkligen det ni behöver? Vi är ofta med från första planerings stadiet ända tills det färdiga laboratoriet är inflyttat och klart. I planeringsstadiet går vi igenom vad ni arbetar med, hur ni arbetar och vilka krav ni ställer på det nya laboratoriet. Vi tar fram inred nings lösningar via CAD-ritningar som ger en tydlig bild av det tänkta resultatet. Vi levererar produkterna och monterar inredningen. Vi deltar vid arbets plats möten och håller kontakten med installatörerna. Vi slutbesiktigar och följer upp resultatet.

8 Skyddsventilation viktigt att du väljer rätt Vi på LabRum har bred och djupgående kunskap om skyddsventilation. Skyddsventilation är ventilation vars huvud sakliga uppgift är att ta hand om och föra bort luftburna föroreningar som alstras i en process eller hantering. Man försöker samla upp föroreningarna vid källan så att så lite som möjligt ska spridas till det område man vill skydda. Det kan gälla att skydda människan mot hälsovådliga ämnen, men även att skydda ett preparat eller en produkt mot icke önskvärd kontaminering. Våra produkter är skyddsventilerade arbetsplatser som tagits fram och testats i samarbete med kvalificerade experter. Produkterna bygger på lång tradition, och anpassas löpande till nutidens krav och teknik. Vad som passar bäst beror på vilket arbete som ska utföras, eller vad som ska förvaras. Ring oss gärna på telefon och diskutera ditt nya laboratorium. Produktinformation kring våra produkter för skyddsventilation samt tillbehör till dessa produkter hittar du i produktbladen för skyddsventilation på Det gäller: Dragskåp Skoldragskåp Draghuvar Ventlierade diskbänkar Draglåda Dragbänkar Vågfundament till dragbänk Skyddshuv Ventilerade kemikalieskåp Ventilerade skåp för syra-, bas och giftförvaring Säkerhetsbänkar Punktutsug 8

9 Det är mycket att ta hänsyn till... När du ska välja skyddsventilation bör du bland annat tänka igenom följande: Skyddsventilation Vad ska skyddas: personer eller produkter, eller både och? Vad är det för typ av arbete som ska utföras: kallt eller varmt? Hur ska arbetet ske? Vilka är riskerna med det som ska hanteras? Hur förvaras preparaten som används i arbetet? Hur hanterar man restavfall från arbetet? Vilken är föroreningskällans storlek och utbredning? Vilken typ av förorening handlar det om: gasformig eller partikulär, varm eller kall? Ska den ventilerade arbetsplatsen helt eller delvis integreras med annan inredning och utrustning i rummet? Hur ska den ventilerade arbetsplatsen placeras i rummet med avseende på dörrar, passager, apparatur med mera? Finns det krav på EX-klassning av arbetsplatsen? Hur stort utrymme behöver arbetsplatsen? Får den byggnadstekniskt plats? Vilka ergonomiska aspekter är viktiga? Finns det några begränsningar i byggnadens ventilationssystem? Behövs någon ventilationsstyrning? Behövs larmsystem för ventilationen?... kontakta oss så hjälper vi dig att inreda ditt laboratorium 9

10 Skyddsventilation Dragskåp Ett dragskåp är en skyddsventilerad arbetsplats som ger personskydd. Dragskåpet är lämpligt för allmänna laboratorie arbeten där både varmt och kallt arbete förekommer. Ventilationsfördelningen är 2/3 vid arbetsytan och 1/3 vid skåpets innertak. Dragskåpen kan utrustas med olika arbetsytor, till exempel keramiska arbetsytor eller arbetsytor av poly propen. Andra material finns också. Arbetsytor kan också fås med labtrattar och labvaskar i olika storlekar. Olika medier kan väljas till. Dragskåpen kan till exempel utrustas med armaturer för kallvatten, varmvatten, destillerat vatten, gasol/stadsgas, tryckluft, vakuum och rengas. Dragskåpen kan utrustas med bland annat jordfelsbrytare, elförregling och fler eluttag. Enligt Arbetarskyddsstyrelsens författningssamling AFS 1997:10 ska alla skyddsventi lerade arbetsplatser där det förekommer hälsofarliga arbeten som riskerar att orsaka allvarlig skada på labo ranten vara försedda med ett akustiskt och/eller visuellt larm som varnar vid för låg lufthastig het (luftflöde). Vi har driftsäkra larm som lätt går att efter montera på befintliga dragskåp. Vi bygger specialdragskåp om du behöver något annat än våra standard dragskåp. Vi kan till exempel leverera plastdragskåp med dysspolning för perklorsyra samt blyklädda isotopdragskåp. Vi kan bygga walk in-dragskåp, som är lämpliga till exempel när stora applikationer behöver rullas in i dragskåpskammaren. Andra speciallösningar vi kan leverera är dragskåp med delad lucka, med glasade gavlar och rygg, samt med luckstängningsautomatik. Draghuvar En draghuv är en skyddsventilerad arbetsplats som ger personskydd. Draghuven placeras vanligtvis på ett befintligt bord och kan användas för såväl varma som kalla arbeten. Ventilationsprincipen är densamma som i dragskåpet med 2/3 vid arbetsytan och 1/3 vid draghuvens innertak. Draghuven är lämplig då en apparat eller utrustning behöver kapslas in. Vid arbetsoperationer både inom industri och laboratorier uppstår lätt damm, partiklar eller illaluktande gaser som på något sätt måste avlägsnas. Våra drag huvar har utvecklats för att på ett enkelt sätt och till en låg investering ge en bra ventilerad arbetsplats. Dragbänkar En dragbänk är en skyddsventilerad arbetsplats som ger personskydd. Dragbänken är mycket lämplig för kalla arbeten nära arbetsytan (15 20 cm), till exempel vid uppvägning, provtagning, blandning och preparathantering samt vid hantering av lösningsmedel och kemikalier. En dragbänk ventileras vanligtvis genom en perforerad arbetsyta där lufthastigheten är hög, vilket ger en mycket bra infångningsförmåga vid kalla arbeten där arbetet sker nära den perforerade arbetsytan. Om dragbänken kompletteras med en skyddshuv är den lämplig även för arbeten med högre uppställningar. Till produktgruppen dragbänkar hör även draglådor och ventilerade diskbänkar. Våra dragbänkar kan utrustas med larm eller manometer som kontrollerar arbetsplatsens funktion. Vi kan tillverka specialanpassade dragbänkar, till exempel med integrerade disklådor i olika storlekar och utföranden. 10

11 Ventilerade förvaringsskåp Ventilerade förvaringsskåp kan ha genomventilation eller vara avsedda för undertrycksanslutning. De kan dessutom vara brandisolerade eller brandklassade. Syror och baser ska förvaras frånskilt från varandra men i samma typ av skåp. Syror och baser bör aldrig förvaras i skåp ovanför axelhöjd. Syror och baser bör förvaras i laminatbeklädda skåp med spilltråg av polypropen i botten. Ett plåtskåp kan förstöras mycket fort om man förvarar korrosiva ämnen i det, vilket kan medföra att hyllplan faller ner, med risk för utläckage och personskada som följd. I Sprängämnesinspektionens författnings samling SÄIFS 2000:2 kapitel 6 framgår bland annat att brandfarliga vätskor ska förvaras brandtekniskt avskiljt för att begränsa risken för brandspridning från förvaringsplatsen till övriga lokaler och vice versa. Skåp med genomventilation är lämpliga att använda när mycket hälsovådliga ämnen eller preparat ska förvaras, samtidigt som skåpet ska öppnas förhållandevis ofta. Skåp avsedda för undertrycksanslutning är lämpliga att använda vid långvarig förvaring av hälsovådliga ämnen då skåpet ska öppnas förhållande vis sällan. I katalogen presenteras ett urval ur vårt standardsortiment av ventilerade förvaringsskåp. Det finns fler modeller. LAF- och säkerhetsbänkar En öppen LAF-bänk (Laminar Air Flow) är en bänk som ger ett produktskydd genom en laminär luftström av renhetsklass 100 som blåser över produkten och skyddar mot kontamination. Dessa bänkar kallas ibland även för sterilbänkar. Mikrobiologisk säkerhetsbänk (MSC) skyddsklass II är en bänk som ger både produkt- och personskydd. Produktskyddet erhålls genom en laminär luftström av renhetsklass 100 som blåser över produkten och skyddar mot kontamination. Personskyddet erhålls genom att man säkerställer en jämn inloppshastighet på minst 0,4 m/s genom arbetsöppningen. Säkerhetsbänk med skyddsklass III är en handskbox som är hermetiskt tillsluten och håller ett undertryck. Passage till bänken sker genom slussning. Operatören arbetar genom handskar som sitter tätade och hänger in i boxen. Vårt sortiment av LAF- och säkerhetsbänkar av fabrikatet BIOAIR innefattar öppna LAF-bänkar, mikrobiologiska säkerhetsbänkar klass II (EN 12469) och PCR-/ RNA-arbetsstationer med hög kvalitet på finish och teknik. Det finns även säkerhetsbänkar godkända för beredning av cytostatika. Punktutsug Punktutsug är lämpliga för arbets platser med krav på stor rörlighet. Punktutsuget är ett bra redskap då föroreningen kan punktiliseras och då punkt utsuget med hjälp av kupol eller huv kan placeras mycket nära föroreningskällan. Skyddsventilation 11

12 Vi har inredning som tål tuffa laboratoriemiljöer och håller under lång tid. av hög kvalitet Vårt huvudsortiment av laboratorie inredning heter KEBO Classic. Det består bland annat av bord, hurtsar och skåp. I den här katalogen presenterar vi ett urval ur vårt standard sortiment av laboratorieinredning. Det finns fler modeller och vi specialtillverkar inredning om du behöver något utöver standardsortimentet. Som standard levererar vi inredningen med vitt laminat, men det går att få inredningen med många andra färger och mönster. Om du inte hittar det du söker bland våra standardprodukter så har vi det nog ändå. Vi specialtillverkar inredningen du behöver. Vår laboratorieinredning är flexibel och monteras på plats. Vi har erfarna montörer som kan hjälpa till med montaget. Vi har många praktiska tillbehör till vår laboratorieinredning, till exempel hyllplan och lås. Några av tillbehören presenteras i katalogen. Vi har även förslag på uppställ ningar som kombinerar våra bord och skåp. Vi är en helhetsleverantör till labbet, och du hittar mer produkter som till exempel stolar, diskmaskiner, samt en rad andra tillbehör samt utrustning för labb i produktbladen på Bord Vi har labbord, höj- och sänkbara bord, rullbord och vågbord. Våra bord kan sammankopplas. Och komplettera gärna våra bord med hurtsar och utdragsskivor. Laboratoriediskbänkar Våra laboratoriediskbänkar håller en hög kvalitet för att motsvara de högt ställda krav som ställs i laboratorier. Vi kan leverera laboratorie diskbänkar i olika material, till exempel diskbänkar i rostfri, syrafast stålplåt, polypropendiskbänkar, keramiska diskbänkar och epoxidiskbänkar. Laboratorieskåp Vi har flera modeller av laboratorieskåp, till exempel högskåp, lådhurtsar, skåphurtsar, kombinerade lådoch skåphurtsar, överskåp och inklädnadsskåp. Våra laboratorieskåp är av hög kvalitet, med fronter försedda med högtryckslaminat, som är slitstarkt och lätt att rengöra. Skåpen har kraftiga stom mar försedda med direktlaminat. Högskåpen kan placeras fristående tack vare sin stabila konstruktion. 12

13 Några skäl till att välja KEBO Classic Krav på tålig inredning En laboratoriemiljö ställer höga krav på inredning. Ytmaterialen ska klara de ämnen som hanteras i laboratoriet. Det ska vara lätt att rengöra arbetsytor och städa golvet. Om ämnen spills ska ytskikten på bordsskivor och hyllplan hålla tätt så att inget kan tränga igenom till spånskivan. I ett renrum ställs ytterligare krav på hygien och materialval i inredningen. Vi kan leverera till exem pel rullvagnar och reagensskåp i rostfritt stål. Stabil konstruktion Vår laboratorieinredning är stabil. Ett exempel är högskåpen som kan placeras fristående. Våra överskåp i 12-modellerna har mellanväggar. Högtryckslaminat Högtryckslaminat är ett mycket starkt och tåligt material. Det är reptåligt och tål höga temperaturer. Vårt standardlaminat har god beständighet mot kemikalier. Överlaminerad kantlist En överlaminerad kantlist skyddar bänkskivan från att vätska tränger in i kärnan. Vi har överla minerad kantlist även på våra hyllplan. En bänkskiva med överlaminerad kantlist är stöttålig. Diskbänkar i syratåligt material Våra standarddiskbänkar tillverkas i rostfritt, syrafast stål med underlimmad träskiva för hög stabilitet. Om du behöver diskbänkar i ännu mer syratåliga material kan vi leverera diskbänkar i till exempel epoxi och polypropen. Gångjärn Vi använder gångjärn som håller hög kvalitet i material som klarar laboratoriemiljön. Våra skåp har gångjärn som är justerbara i alla ledder. Praktiska konsoler Våra praktiska konsoler i KEBO Classic-serien är steglöst justerbara och tål hög belastning. För helt individuellt justerbara hyllsektioner, välj vår parkonsol. Beslag på skjutbara glasluckor Beslagen på våra överskåp med skjutbara glasluckor hänger i rullist, vilket innebär att skåpets botten inte behöver nedfällt styrspår. Skåpets botten är därför helt slät, och lätt att hålla ren. Upphängningsbeslag på hurtsar Våra hurtsars upphängningsbeslag passar för de flesta förekommande sargmodellerna, och gör dem enkla att montera och demontera, samt lätt skjutbara i sidled. Teleskopben på bord Våra labbord har teleskopben vilket gör att du kan välja höjd på dem. Labborden kan ha en steglöst varierad höjd från 720 mm till 1020 mm. Det är flexibelt och praktiskt. Det är lätt att bygga om ett labbord till ett rullbord. Byt bara ut teleskopdelen mot en hjulsats. Produktutveckling Vi håller oss informerade om ny teknik och nya material. Vi utvecklar kontinuerligt våra produkter för att de ska fortsätta hålla hög kvalitet. 13

14 Vi använder tåliga material Vi reserverar oss för material- och konstruktionsförändringar. Skåpstommar 19 mm spånskiva belagd med vitt direktlaminat på båda sidor. 0,8 mm polypropenlist på synliga kanter. Väggskåp 12 och reagenskåp 6, 9 och 12 har topp och botten av 19 mm lamell belagd med vitt direktlaminat. Högskåp har rygg av 3 mm lackad board, som är vitlackerad på en sida. Väggskåp och hurtsar har rygg av 3 mm MDF, som är vitlackerad på båda sidor. Stommarna limmas och tappas ihop. Hyllor i skåp 19 mm spånskiva belagd med vitt direktlaminat på båda sidor. Kantlist av 0,8 mm polypropen på synliga kanter. I högskåp 1200 x 470 mm är hyll planen av 19 mm lamell belagd med vitt direktlaminat. Väggskåp 12 och genomräckningsskåp 12 har mellanvägg och mellanstag. Luckor/lådförstycken 19 mm spånskiva belagd med vitt högtrycks laminat K1040 UN på båda sidor. Överlamine rad kantlist av klarlackerad massiv bok runt. Luckorna är heltäckande med invändigt placerade gångjärn. Andra standardlaminat kan erhållas. Lådor Lådsidor av lackerad stålplåt, botten av 10 mm och bakstycke av 16 mm spånskiva belagd med vitt direktlaminat. Löper på expansionsbeslag, självstängande (av fabrikat Grass). Lådor kan fås med fullutdrag, med dämpning och i andra utföranden. Ramluckor Ram av 19 mm spånskiva belagd med vitt högtryckslaminat K1040 UN på båda sidor. Överlaminerad kantlist av klarlackerad massiv bok runt om. Glas av 3,0 mm floatglas. Skjutglasluckor Skjutlucksystem av aluminium profiler, rull beslag och dammprofil. Fabrikat EKU, Clipo, GK. Infästning i skåptoppen och endast styrtapp i botten. Glas av 6 mm floatglas. Kanterna har slipningsgrad blank. Gångjärn Självstängande, öppningsvinkel 120º. Juster bara i höjd-, djup- och sidled. Inga verktyg behövs för att montera och demontera luckan. Gångjärn med andra öppnings vinklar och dämpning kan erhållas. Handtag 128 mm handtag i lackerad bok. Andra handtag kan erhållas. Lås Skåp och översta lådan i lådhurts kan förses med regellås, fabrikat Ojmar, LL1. Skjutglas lucka kan förses med lås. Bänkskivor 22 mm spånskiva belagd med vitt högtrycks laminat på ovansidan och spärrlaminat på under sidan. Överlaminerad kantlist av klarlackerad massiv bok runt om. Andra standardlaminat och annan skivtjocklek kan erhållas. Installationsskivor 22 mm spånskiva belagd med vitt högtrycks laminat på ovansidan och spärrlaminat på under sidan. Överlaminerad kantlist av klarlackerad massiv bok runt om. Andra standardlaminat, annan skiv tjocklek och kärna av lamell kan erhållas. Hyllplan 19 mm spånskiva belagd med vitt högtrycks laminat på båda sidor. Överlaminerad kantlist av klarlackerad massiv bok runt om. Alter nativt med stomme av 19 mm lamell för bättre bärighet. Andra standardlaminat kan erhållas. Metall Stål enligt standarden SS Stålet är järnfosfaterat och epoxi lackerat i vit kulör. Samtliga stativ är försedda med teleskopben samt justerbar fot. Diskbänksbeslag Av rostfri, syrafast stålplåt SS-stål limmade på vattenfast spånskiva V313. Disklåda BE-50 och F-40 som standard. Andra disklådor kan erhållas. Vi kan även leverera diskbänks beslag i polypropen (bättre syrabeständighet) och epoxi, samt keramiska diskbänksbeslag. 14

15 Stort urval av färger och mönster Kontakta oss när du vill diskutera vilka material och färger som är lämpliga för din laboratorieverksamhet. Vi har erfarenhet av att inreda olika laboratoriemiljöer. Extra tåliga ytor Om din laboratoriemiljö kräver slitstarka och tåliga ytor kan vi leverera epoxiarbetsytor och keramiska arbetsytor. Välja färger till labbet Som standard levererar vi vår inredning med vitt laminat, men du har många färger och mönster att välja mellan. Det gäller arbetsytor som bordsskivor och diskbänkar, fronter på skåp och lådor, och färgen på stålstativ. Det går att få kantlister i olika utföranden, till exempel överlaminerad björk, bok eller ek. Kontakta oss för färgprover, eller för att diskutera färger och mönster. 15

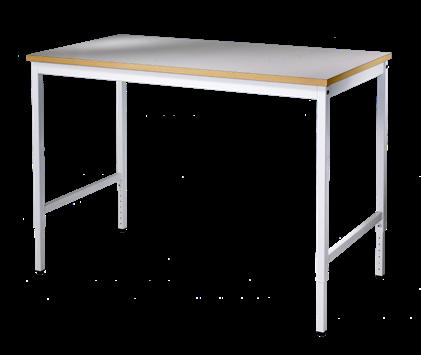

16 Labbord Stabila bord av hög kvalitet Våra labbord är stabila och hållbara i material av hög kvalitet. Labborden levereras med tele skopben och bänkskiva belagd med högtryckslaminatet K1040 UN vit som standard. Bänkskivan har överlaminerade kantlister av bok. Flexibla höjder Teleskopbenen gör att det går att välja höjd på varje enskilt bord, från 720 mm till 1020 mm. Flexibla längder Bänkskivorna tillverkas efter beställning för att passa in i de laboratorier där de ska användas. Vi har labbord med standardlängder och presenterar några av dem här med djupen 600 mm och 800 mm. Anpassningsbara Labborden kan levereras med andra laminat och andra kantlister. De kan levereras med andra mått än enligt standardmåtten. Labbord kompletterat med utdragsskiva och lådhurts Labbord kompletterat med specialhurts för dator Komplettera gärna bordet med utdragsskiva och hurts. LB6-6 LB9-6 LB12-6 LB15-6 LB18-6 LB21-6 LB24-6 Artikelnummer Längd x djup i mm 600 x x x x x x x 600* Höjdområde i mm LB6-8 LB9-8 LB12-8 LB15-8 LB18-8 LB21-8 LB24-8 Artikelnummer Längd x djup i mm 600 x x x x x x x 800* Höjdområde i mm * Levereras med förstärkningsben. 16

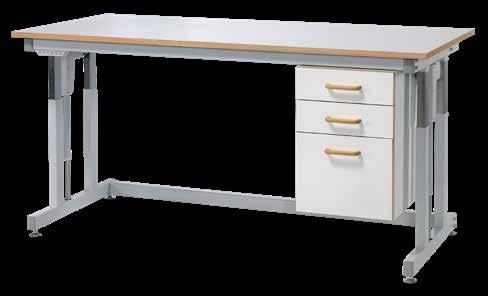

17 Höj- och sänkbara bord Stabila och flexibla bord Våra höj- och sänkbara bord är ergonomiska labbord med stabilt stativ. De höj- och sänkbara borden levereras som standard med bänkskiva belagd med högtryckslaminatet K1040 UN vit. Bordet på bilden är extrautrustat Bänkskivan har överlaminerade kantlister av bok. Stativen är som standard i kulör 7035 grå. Stativen är testade och CE-märkta. De höj- och sänkbara borden klarar en jämnt fördelad belastning på max 300 kg. Vid placering av ett höj- och sänkbart bord rekommenderar vi att 20 mm lämnas fritt runt bordet. De höj- och sänkbara bord vi presenterar här höjs och sänks med motor. Borden går även att få med vev för att höja och sänka dem. Anpassningsbara Borden kan levereras med andra laminat och andra kantlister. Stativen kan erhållas i andra kulörer. Vi kan leverera höj- och sänkbara bord i andra storlekar och utföranden. Komplettera gärna bordet med en hurts. HLB12M-6 HLB15M-6 HLB18M-6 HLB21M-6 Artikelnummer Längd x djup i mm 1200 x x x x 600 Höjdområde i mm HLB12M-8 HLB15M-8 HLB18M-8 HLB21M-8 Artikelnummer Längd x djup i mm 1200 x x x x 800 Höjdområde i mm

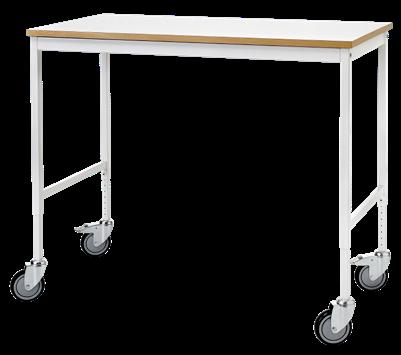

18 Rullbord Stadiga rullbord Våra stadiga rullbord passar bra när du vill kunna flytta bordet, till exempel dra ut det från väggen. Våra rullbord levereras med teleskopben och bänkskiva belagd med högtryckslaminatet K1040 UN vit som standard. Bänkskivan har överlaminerade kantlister av bok. Rullborden klarar en jämnt fördelad belastning på max 200 kg. Som standard levereras våra rullbord med två låsbara hjul. Anpassningsbara Borden kan levereras med andra laminat och andra kantlister, samt i andra utföranden, till exempel för högre belastning. Kontakta oss med dina önskemål. Tillbehör Rullbordet kan kompletteras med följande tillbehör: Underhylla Skåphurts Lådhurts RLB9-6 RLB12-6 RLB15-6 Artikelnummer Längd x djup i mm 900 x x x 600 Höjdområde i mm RLB9-8 RLB12-8 RLB15-8 Artikelnummer Längd x djup i mm 900 x x x 800 Höjdområde i mm

19 Instrumentrack Stabilt och ytbesparande Vårt praktiska rack är lämpligt för placering av instrument i laboratoriet. Det är ytbesparande att placera instrumenten på höjden i ett instrumentrack. IRB IR Artikelnummer Längd x djup x höjd i mm 850 x 690 x x 690 x 2100 Hjul Ja Nej Om utdragbara hyllor väljs till instrumentracket blir det dessutom lätt att komma åt instrumenten, och servicevänligt. Instrumentracket är kraftigt och stabilt. Det har ett vitlackerat metall stativ. Stativets ben är av rör (40 x 40 mm). I standard utförandet är racket utan hyllor, så välj till de hyllplan du behöver. Det finns hyllplan som är fasta och hyllplan som är utdragbara. Hyllplanen har som standard laminatet K1040 UN vit, och överlaminerade kantlister av bok. Instrumentracket finns i två modeller: ett högt och ett lågt rack. Det låga racket har hjul som standard. Tillbehör Instrumentracket kan kompletteras med följande tillbehör: Distansbygel för kabeldragning Flyttbart hyllplan 738 x 640 mm, inklusive fästbeslag Flyttbart och utdragbart hyllplan 700 x 640 mm, inklusive fästbeslag 19

20 Vågbord Kompletta vågbord Om du behöver ett stabilt bord för placering av en våg är vårt vågbord lämpligt. Vågbordet levereras med vågfundament och vågsten. Vågborden har som standard en bänkskiva belagd med högtryckslaminatet K1040 UN vit och en vågsten i formatet 400 x 400 mm. Bänkskivan har överlaminerade kantlister av bok. Här presenteras vågbord i två höjder, 750 mm och 900 mm. Om du redan har ett bord som skulle passa att göra om till vågbord kan du köpa våra vågfunda ment och vågstenar separat. Anpassningsbara Vågborden kan levereras med andra laminat och andra kantlister, samt i andra storlekar och utföranden. VLB9-750 VLB VLB9-900 VLB Artikelnummer Längd x djup x höjd i mm 900 x 600 x x 600 x x 600 x x 600 x

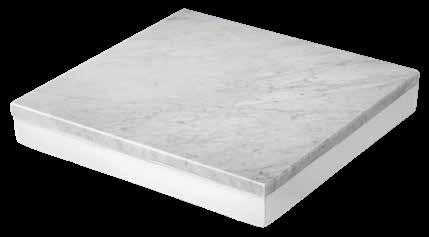

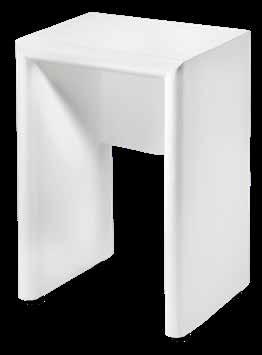

21 Vågfundament Stadiga vågfundament Våra stadiga vågfundament har vibrationsdämpare för att klara de höga krav som bland annat analysvågar ställer på avskildhet från vibrationer. Vågfundamenten är gjutna i betong. Betongen är vitmålad. Vågfundamenten har infällda ställ fötter så att det går att anpassa dem till underlaget de placeras på. Vi har dels vågfundament som passar till vår dragbänk DGB 10T-85, dels vågfundament som passar till våra vågbord. Det går också att köpa våra vågfundament separat. VF VF VF VF Artikelnummer Längd x djup x höjd i mm 550 x 410 x x 410 x x 550 x x 550 x 810 Vikt i kg Passar till Våra vågbord Våra vågbord Våra vågbord Dragbänk DGB 10T-85 Våra vågbord Dragbänk DGB 10T-85 Vågstenar Stadiga, plana vågstenar Våra vågstenar är stadiga och plana, och är lämpliga för analysvågar. Vågstenarna finns i olika utföranden, till exempel med pågjuten marmorskiva och helt i marmor. Vi har dels vågstenar som passar till vår dragbänk DGB 10T-85, dels vågstenar som passar till våra vågbord. Vi kan leverera vågstenar med andra mått än standardmåtten. VS24-90 Artikelnummer Längd x djup x höjd i mm 245 x 415 x x 400 x 60 Passar till Våra vågbord Dragbänk DGB 10T-85 Våra vågbord VS44-60 Det går också att köpa våra våg stenar separat. 21

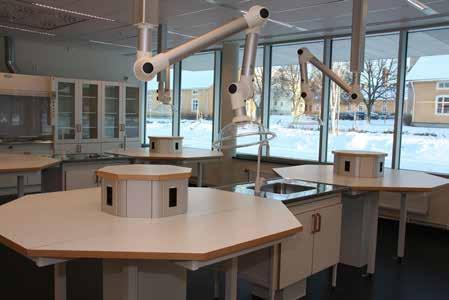

22 Labbord Oktagon Lämpliga som grupparbetsplatser Oktagon är ett praktiskt labbord med åtta sidor. Labbordet Oktagon används till exempel i under visning som grupparbetsplatser, som centrumbord för hantering av material till kringliggande instru ment och apparater samt som registreringsbord. Labbordet är flexibelt och kan länkas ihop med bord, rullbord och diskbänkar. Varje sida på labbordet är 700 mm bred. Oktagon är 1690 mm brett totalt. Från golv till bordsyta är labbordet 900 mm högt. Installations tornet når 220 mm över bordsytan, vilket gör labbordet 1120 mm högt totalt. Oktagons bänkskivor är tillverkade av spånskiva belagd med högtryckslaminatet K1040 UN vit som standard. Bänkskivorna har överlaminerade kantlister av bok. Oktagon med lådhurts Oktagon med tangentbordsskiva Anpassningsbara Labbordet Oktagon kan levereras med andra laminat och andra kantlister, samt i andra utföranden och med andra mått. Kontakta oss med dina önskemål. Tillbehör Installationstornet på labbordet Oktagon kan bestyckas med el, data, gas och tryckluft. Oktagon kan kompletteras med tangentbordsskivor och hurtsar. 22

23 Laboratoriediskbänkar i rostfri, syrafast stålplåt Diskbänkar för högt ställda krav Våra laboratoriediskbänkar håller en hög kvalitet för att motsvara de högt ställda krav som ställs i laboratorier. Diskbänken på bilden är extrautrustad Våra standarddiskbänkar är tillverkade i rostfri, syrafast stålplåt. Som standard levereras diskbänkarna med disklåda BE50 (500 x 400 mm, höjd 200 mm). Flexibla längder och utföranden Diskbänkarna tillverkas efter beställning för att passa in i de laboratorier där de ska användas. Vi har diskbänkar med standard längder och presenterar några av dem här. Vi kan leverera rundade laboratoriediskbänkar samt disklådor för infällnad i bänkskiva. Andra material, storlekar, lådor och utformningar än vad som nämns här kan tillverkas efter era önskemål. Tillbehör Som tillval till laboratoriedisk bänkarna finns stativ med teleskopben. Komp let tera gärna diskbänken med ett inklädnadsskåp. DB9V-6 DB9H-6 DB9-6 DB12V-6 DB12H-6 DB12-6 DB15V-6 DB15H-6 DB15-6 Artikelnr Längd x djup i mm 900 x x x x x x x x x 600 Ho BE50 BE50 BE50 BE50 BE50 BE50 BE50 BE50 BE50 Placering av ho Vänster Höger Mitten Vänster Höger Mitten Vänster Höger Mitten DB9V-8 DB9H-8 DB9-8 DB12V-8 DB12H-8 DB12-8 DB15V-8 DB15H-8 DB15-8 Artikelnr Längd x djup i mm 900 x x x x x x x x x 800 Ho BE50 BE50 BE50 BE50 BE50 BE50 BE50 BE50 BE50 Placering av ho Vänster Höger Mitten Vänster Höger Mitten Vänster Höger Mitten 23

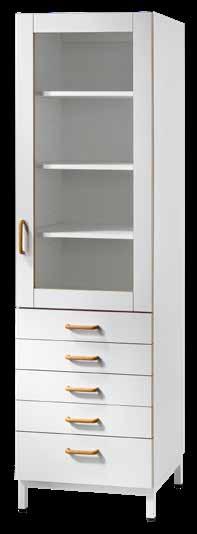

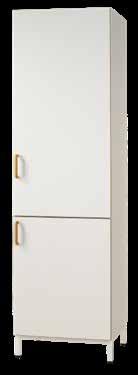

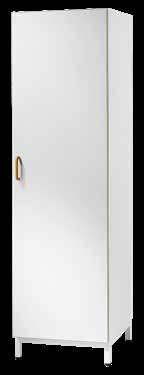

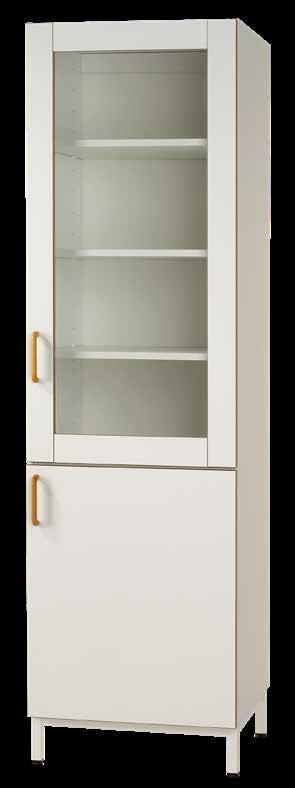

24 Högskåp Stabila högskåp Våra högskåp är av hög kvalitet och kan placeras fristående tack vare sin stabila konstruktion. Skåpen levereras som standard i vitt, men vi kan tillverka dem i andra färger. Högskåp med tät lucka Benstativ följer med skåpen. Högskåpen finns i följande standardbredder: 600 mm 900 mm 1200 mm Högskåpen finns i följande standarddjup: 470 mm 600 mm Alla våra högskåp är 2100 mm höga som standard, inklusive benstativ. Benstativet som följer med har ställbara stativfötter. Här presenteras ett urval ur vårt standardsortiment av högskåp, dels med glasade luckor och täta luckor, dels med endast täta luckor. Hyllor Högskåpen levereras som standard med fem hyllor. En hylla är fast och fyra hyllor är flyttbara. Anpassningsbara Det finns flera tillval till våra högskåp. Några exempel: Högskåp med tät lucka uppe och tät lucka nere Högskåp med glasad ramlucka uppe och tät lucka nere Lås Lådor Andra handtag än standard Andra färger än standard 24

25 Högskåp med tät lucka HST6V-1-4 HST6H-1-4 HST9-2-4 HST Artikelnummer Bredd x djup x höjd i mm 600 x 470 x x 470 x x 470 x x 470 x 2100 HST6V-1-6 HST6H-1-6 HST9-2-6 HST Artikelnummer Bredd x djup x höjd i mm 600 x 600 x x 600 x x 600 x x 600 x 2100 Högskåp med tät lucka uppe och tät lucka nere HST6V-2-4 HST6H-2-4 HST9-4-4 HST Artikelnummer Bredd x djup x höjd i mm 600 x 470 x x 470 x x 470 x x 470 x 2100 HST6V-2-6 HST6H-2-6 HST9-4-6 HST Artikelnummer Bredd x djup x höjd i mm 600 x 600 x x 600 x x 600 x x 600 x 2100 Högskåp med glasad ramlucka uppe och tät lucka nere HS6V-2-4 HS6H-2-4 HS9-4-4 HS Artikelnummer Bredd x djup x höjd i mm 600 x 470 x x 470 x x 470 x x 470 x 2100 HS6V-2-6 HS6H-2-6 HS9-4-6 HS Artikelnummer Bredd x djup x höjd i mm 600 x 600 x x 600 x x 600 x x 600 x

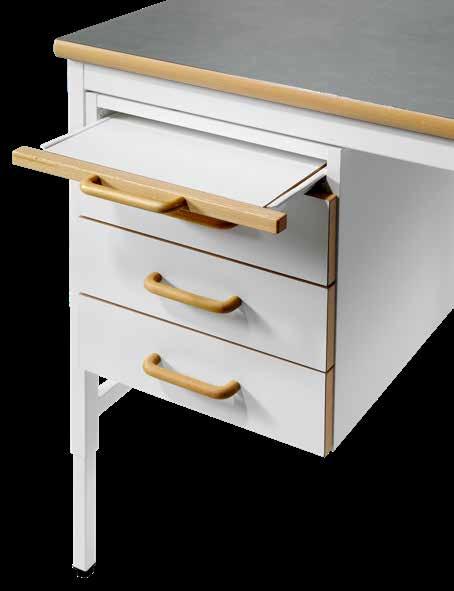

26 Hurtsar Praktiska hurtsar Här presenteras ett urval ur vårt standard sortiment av hurtsar med lådor och skåp av hög kvalitet. Det finns fler modeller. Hurtsarna levereras som standard i vitt, men vi kan tillverka dem i andra färger. Lådhurts Skåphurts Låd- och skåphurts Lådhurts kompletterad med utdragbar arbetsskiva Hurtsarna finns i följande standardbredder: 400 mm 600 mm 800 mm Alla våra hurtsar är 560 mm djupa som standard. Hurtsarna finns i följande standardhöjder: 196 mm 452 mm 580 mm Samtliga skåp kan förses med lås. Lådhurtsar Våra lådhurtsar levereras för hängmontering i labbordsstativ. Skåphurtsar Våra skåphurtsar levereras för hängmontering i labbordsstativ. Skåphurtsarna har flyttbar hylla. Låd- och skåphurtsar Våra kombinerade låd- och skåphurtsar levereras för hängmontering i labbordsstativ. Hurtsarna har en låda uppe och skåp nere. Anpassningsbara Det finns flera tillval till våra hurtsar. Några exempel: Lås Utdragbara arbetsskivor Mjukstängande lådor Lådor med fullutdrag Andra handtag än standard Andra färger än standard 26

27 Låga lådhurtsar LHE4-1 LHE6-1 LH4-3-L LH6-3-L Artikelnummer Bredd x djup x höjd i mm 400 x 560 x x 560 x x 560 x x 560 x 452 Lådhurtsar LH4-4 LH6-4 LH8-4 LH4-3 LH6-3 Artikelnummer Bredd x djup x höjd i mm 400 x 560 x x 560 x x 560 x x 560 x x 560 x 580 LH4-21 LH6-21 LH4-22 LH6-22 Artikelnummer Bredd x djup x höjd i mm 400 x 560 x x 560 x x 560 x x 560 x 580 Låd- och skåphurtsar utan skåplucka LH4-1 LH6-1 Artikelnummer Bredd x djup x höjd i mm 400 x 560 x x 560 x 580 Låd- och skåphurtsar med skåplucka LSH4V LSH4H LSH6V LSH6H Artikelnummer Bredd x djup x höjd i mm 400 x 560 x x 560 x x 560 x x 560 x 580 Skåphurtsar SH4V SH4H SH6V SH6H SH8 Artikelnummer Bredd x djup x höjd i mm 400 x 560 x x 560 x x 560 x x 560 x x 560 x 580 Antal hyllor i skåpet

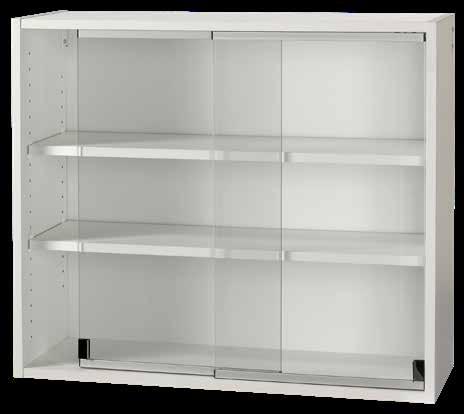

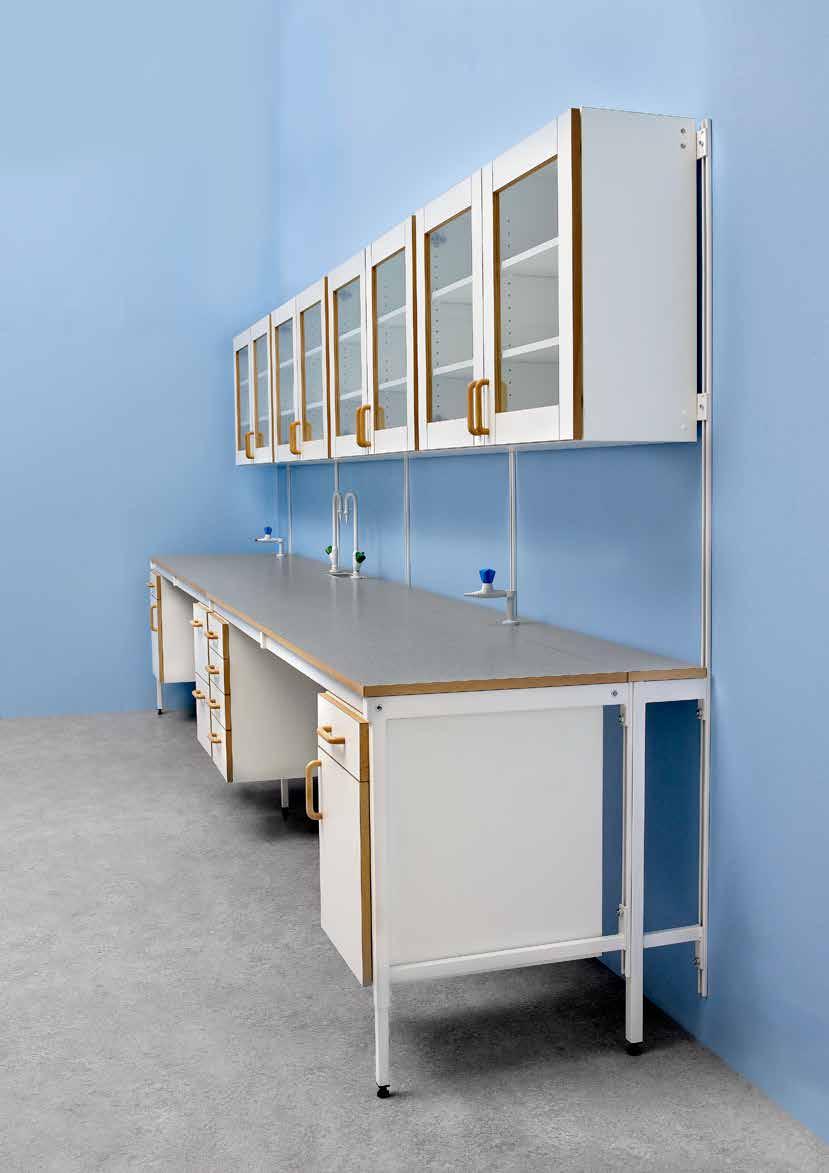

28 Överskåp Förvaring över bord och bänkar Våra överskåp är av hög kvalitet. Vi har överskåp med täta luckor, med glasade ramluckor och med skjutbara glasluckor, på en eller på båda sidor (genomräckningsskåp). Överskåpen levereras som standard i vitt, men vi kan tillverka dem i andra färger. Överskåpen är som standard 720 mm höga. Överskåp med en tät lucka Överskåp med glasad ramlucka Skåpen monteras med vår väggskena VS, tungbordsstolpe TBS eller golv- /takstolpe GTS. Hyllor Våra överskåp levereras som standard med två hyllor som är flyttbara. Våra 1169 mm breda överskåp har en mellanvägg, och två flyttbara hyllor på var sida om mellanväggen. Anpassningsbara Vi kan tillverka skåp med andra höjder och med andra mått än vad som presenteras här. Vi kan även leverera överskåp med lutande tak. Det finns flera tillval till våra överskåp. Några exempel: Lås Andra handtag än standard Andra färger än standard Överskåp med skjutbara glasluckor på en sida 28

29 Överskåp med tät lucka ÖST6V ÖST6H ÖST9 ÖST12 Artikelnummer Bredd x djup x höjd i mm 569 x 320 x x 320 x x 320 x x 320 x 720 Överskåp med glasad ramlucka ÖSG6V ÖSG6H ÖSG9 ÖSG12 Artikelnummer Bredd x djup x höjd i mm 569 x 320 x x 320 x x 320 x x 320 x 720 Överskåp med skjutbara glasluckor på en sida ÖS6 ÖS9 ÖS12 Artikelnummer Bredd x djup x höjd i mm 569 x 300 x x 300 x x 300 x 720 Genomräckningsskåp med skjutbara glasluckor på båda sidor ÖSR6 ÖSR9 ÖSR12 Artikelnummer Bredd x djup x höjd i mm 569 x 400 x x 400 x x 400 x

30 Inklädnadsskåp till diskbänkar Praktiskt under diskbänken Utnyttja utrymmet under disk bänken genom att klä in den med ett skåp. Inklädnadsskåpet är anpassat för montering under diskbänkar och har därför ingen rygg. Skåpen är av hög kvalitet och levereras med en gallerhylla. Modellerna IKS6V och IKS6H har endast en lucka. Övriga modeller av inklädnadsskåpen har parluckor. Inklädnadsskåpen levereras som standard i vitt, men vi kan tillverka dem i andra färger. Anpassningsbara Vi kan tillverka skåp med andra höjder och med andra mått än vad som presenteras här. Det finns flera tillval till våra inklädnadsskåp. Några exempel: Inklädnadsskåp under diskbänk Andra handtag än standard Andra färger än standard IKS6V IKS6H IKS9 IKS12 IKS15 Artikelnummer Längd x djup x höjd i mm 515 x 560 x x 560 x x 560 x x 560 x x 560 x 580 Dörrar 1 lucka, vänster 1 lucka, höger 2 luckor 2 luckor 2 luckor Passar till Diskbänk DLB6 Diskbänk DLB6 Diskbänk DLB9 Diskbänk DLB12 Diskbänk DLB15 30

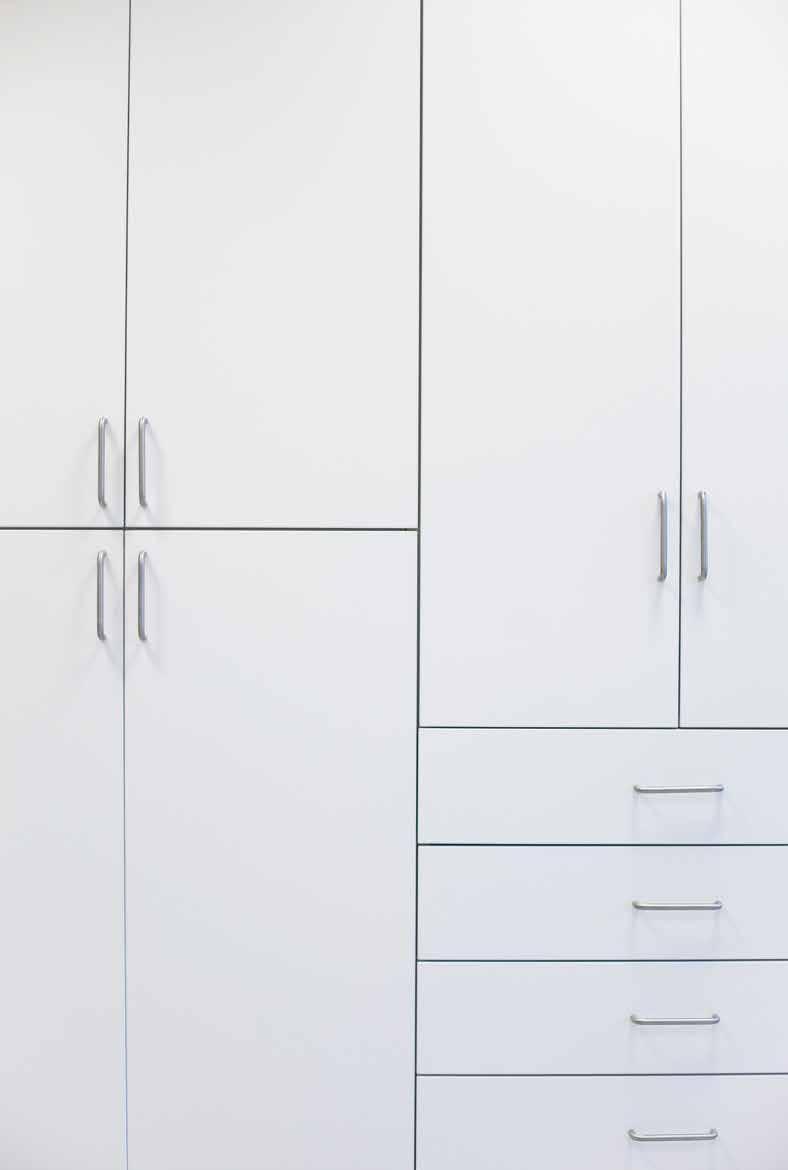

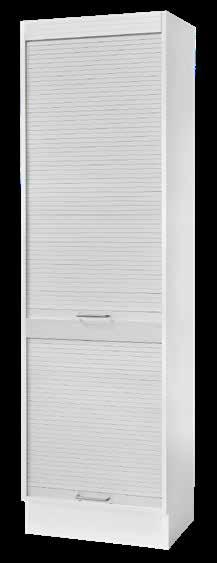

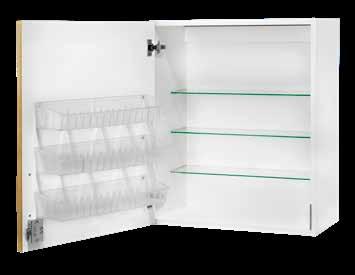

31 Specialtillverkade laboratorieskåp Önskemålen styr Vi specialtillverkar laboratorie skåp efter våra kunders önskemål. Det kan gälla allt från att bygga laboratorieskåp med andra mått än standardmåtten, till att bygga skåp med annat utförande, till exempel skåp med lutande tak eller skåp med ett inbyggt akvarium. Till renrum kan vi bygga genomräckningsskåp i rostfritt stål. Här visar vi några exempel på de specialtillverkade laboratorieskåp som vi har byggt. Det har blivit en hel del specialtillverkat genom åren. Datorhurts Kontakta oss om du är ute efter ett särskilt skåp. Vi har bilder på fler specialtillverkade skåp att visa. Utdragshurts med gallerhyllor Jalusiskåp Högskåp med lådor Väggskåp för mediciner 31

32 Exempel på tillbehör till laboratorieinredning Lås Alla laboratorieskåp och översta lådan i lådhurtsar kan förses med regellås. Som standard använder vi lås av fabrikatet Ojmar (LL1). Skjutglasluckorna i våra överskåp kan förses med lås. Vi kan utrusta våra laboratorieskåp med spanjolettlåsning. Handtag Som standard levereras våra laboratorie skåp med 128 mm handtag i lackerad bok. Vi kan leverera skåpen med andra handtag, till exempel bygelhandtag i rostfritt stål eller vita handtag. Lådinsats Vi kan leverera lådinsatser till våra lådor. Berätta för oss vad du ska förvara i lådorna så ger vi förslag på lämpliga lådinsatser. Lådbeslag Det går att få fullutdragna lådor, och mjukstängande lådor. Vi kan installera andra beslag än standardbeslagen i lådhurtsarna. Bakkantslist Det går att få bakkantslister på våra bänkskivor och hyllplan. En bakkantslist är praktisk till exempel när inredningen installeras en bit från väggen eftersom bakkantslisten förhindrar att saker ramlar ned i mellanrummet mellan väggen och bänkskivan eller hyllplanet. Bordsgenomföring Vi kan utrusta våra bord med hål för genomföring av sladdar med mera. Bordsgenomföringen kan utföras i olika material, till exempel i rostfritt. Installationszon Om labbord ska stå intill vägg kan det vara lämpligt med en installationszon för rördragning till laboratoriearmaturer och labtrattar. Elkanaler Vi säljer elkanaler för sjukhus, laboratorier och skolor. Elkanalerna kan till exempel fästas på vägg eller monteras under överskåp. De flesta elkanaler vi säljer är specialtillverkade vad gäller mått och utrustning. Vi kan utrusta elkanalerna med jordade eluttag, datauttag, telefonuttag, strömbrytare och sladdställ. Utdragbar arbetsskiva Våra praktiska, utdragbara arbetsskivor kan monteras i hurtsar och under bord. Vi har arbetsskivor med standardbredd 600 mm och 800 mm. 32

33 Torkställ TS Våra torkställ i serien TS är PVCöverdragna med monterings platta. Torkställen monteras med fästbeslag på vår väggskena VS, tung bordsstolpe TBS eller golv-/takstolpe GTS. Torkställ D Våra torkställ är vitlackerade trådmodeller med två krokar. Torkställen kan placeras fristående eller hängas på vägg. Torkställen har droppbricka. TS6 TS9 TS12 Artikelnummer Längd x höjd i mm 570 x x x 720 LÅG HÖG Artikelnr Längd x djup x höjd i mm 420 x 170 x x 150 x 610 Labtratt Våra labtrattar är avsedda för infällnad i bänkskiva. Utslagstratten är i grå polypropen. Hjul Alla våra bord kan utrustas med stabila hjul. Hjulsatsen gör våra bord mer flexibla. Hjulsatsen består av fyra hjul, varav två är låsbara, samt fyra isticksben. LT1 LT3 Artikelnummer Yttermått i mm (längd x djup) 145 x x 145 Innermått i mm (längd x djup) 100 x x 100 Anslutnings diameter i mm Artikelnr HJUL Gallerhylla Våra gallerhyllor i GH-serien är avsedda för placering under diskbänkar och labbord. Materialet i gallerhyllorna är galvaniserade stålprofiler. GH6 GH6-K GH9 GH9-K GH12 GH12-K GH15 GH15-K Artikelnummer Längd x djup i mm 580 x x x x x x x x

34 Armaturer till laboratorieinredning Armaturer anpassade till laboratorier Här presenterar vi ett urval av laboratoriearmaturer. Våra laboratoriearmaturer kommer från Broen. Broens armaturer och uttagsventiler är anpassade till de i laboratorier vanligast förekommande medierna. Tappventil för bord, kallvatten Tappventil för kallvatten. Bordarmatur med inbyggd BALLOFIX föravstängningsventil. Ståndare för bord, kallvatten Bordarmatur med inbyggd BALLOFIX föravstängningsventil. Broen levererar som standard armaturer med märkning och text enligt EN13792:2002. Etthålsblandare med strålsamlare, kallvatten och varmvatten Etthålsblandare med strålsamlare, för bord. Etthålsblandare Artikelnummer Broennummer (6730) Ventil 120 Ventil 180 Artikelnr Broennummer Piputsprång i mm (6706) Ettgreppsblandare, kallvatten och varmvatten Ettgreppsblandare för etthålsmontage (6705) Ettgreppsblandare Artikelnummer Broennummer (6739) Ståndare Artikelnummer Broennummer (6710) Ettgreppsblandare med handdusch, kallvatten och varmvatten Ettgreppsblandare för etthålsmontage kombinerad med avstängbar handdusch, slang och genomföringshylsa. Ettgreppsblandare Artikelnummer Broennummer (6739) Ventilståndare för destillerat vatten Bordarmatur i syrafast rostfritt stål. Ventilståndare för avjoniserat vatten Bordarmatur med PEX-rör och anslutningsnippel. Ejektor vattensug Vattensug/vakuumpump med slang kopplingar och backventiler. Avsedd att skapa ett vakuum på ett enkelt och effektivt sätt. Vakuumpumpen monteras direkt på utloppspipen och är därefter klar att användas. Ventilståndare Artikelnummer Broennummer (6742) Ventilståndare Artikelnummer Broennummer (6743) Ejektor Artikelnummer Broennummer (6896) Kontakta oss för produktblad med mer fakta om produkten. 34

35 Enkel bordarmatur för gasol, stadsgas och naturgas Uttagsventil för gasol/stadsgas med keramisk tätning, samt inbyggd föravstängning. Dubbel bordarmatur 180 för gasol, stadsgas och naturgas Uttagsventil för gasol/stadsgas med keramisk tätning, samt inbyggd föravstängning. Dubbel bordarmatur 90 för gasol, stadsgas och naturgas Uttagsventil för gasol/stadsgas med keramisk tätning, samt inbyggd föravstängning. Bordarmatur Bordarmatur Bordarmatur Artikelnummer Artikelnummer Artikelnummer Broennummer Broennummer Broennummer Enkel bordarmatur för tryckluft Dubbel bordarmatur 180 för tryckluft Dubbel bordarmatur 90 för tryckluft Uttagsventil för tryckluft, med nålkägla för finregulering, samt inbyggd föravstängning. Uttagsventil för tryckluft, med nålkägla för finregulering, samt inbyggd föravstängning. Uttagsventil för tryckluft, med nålkägla för finregulering, samt inbyggd föravstängning. Bordarmatur Bordarmatur Bordarmatur Artikelnummer Artikelnummer Artikelnummer Broennummer Broennummer Broennummer Enkel bordarmatur för vakuum Dubbel bordarmatur 180 för vakuum Dubbel bordarmatur 90 för vakuum Uttagsventil för vakuum, med kägla som effektivt skapar vakuum. Med inbyggd föravstängning. Uttagsventil för vakuum, med kägla som effektivt skapar vakuum. Med inbyggd föravstängning. Uttagsventil för vakuum, med kägla som effektivt skapar vakuum. Med inbyggd föravstängning. Bordarmatur Bordarmatur Bordarmatur Artikelnummer Artikelnummer Artikelnummer Broennummer Broennummer Broennummer Kontakta oss för produktblad med mer fakta om produkten. 35

36 Nödduschstation med ögonsköljare Lätt att använda Våra nödduschar kommer från Broen, en av världens ledande leverantörer av nödduschar och ögonsköljare som uppfyller SS-EN och SS-EN Nödduschstationen består av en kombinerad kroppsdusch och ögonsköljare, med uppsamlingsskål. Öppningswire samt skyltar och uppmärkningsmaterial levereras med nödduschstationen. Broens nöddusch är konstruerad så att den skadade har möjlighet att använda båda händerna för att till exempel hålla ögonen öppna och uppnå effektiv sköljning, att klä av sig under duschen eller att säkra bättre sköljning av de berörda områdena. Nödduschstationens duschhuvud är självdränerande, vilket motverkar att orent vatten blir stående i huvudet. Ögonsköljaren spolar båda ögonen. Ögonsköljarens munstycken är täckta av lock som öppnas så fort vattnet börjar spruta. Locken skyddar munstyckena från damm och smuts. Nöddusch med ögonsköljare Artikelnummer Skyddsblandare nöddusch Broennummer ( ) (6292) Vikt i kg ca 8 ca 1,5 Tillbehör Enligt Europastandard är det krav på att en ögondusch ska ha tempererat vatten. Komplettera gärna nödduschstationen med en termostatstyrd skyddsblandare. Skyddsblandaren levereras med bipackade backventiler (ej med på bilden nedan). Fler varianter Det finns fler varianter på nödduschar, till exempel bordsmonterade ögonsköljare, handhållna duschar och nödduschstationer för placering utomhus. Skyddsblandare för nöddusch 36

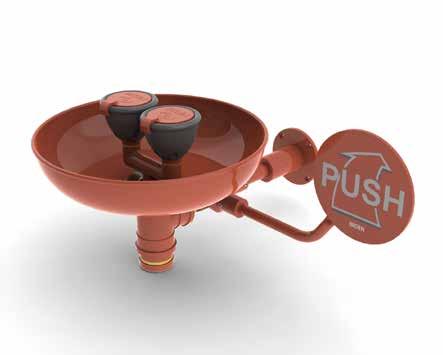

37 Ögonsköljare Monteras på vägg Våra ögonsköljare kommer från Broen, en av världens ledande leverantörer av nödduschar och ögonsköljare som uppfyller SS-EN och SS-EN Ögonsköljare Artikelnummer Skyddsblandare ögonsköljare Broennummer (6230) (6296) Vikt i kg ca 4,5 ca 1,5 Ögonsköljaren spolar båda ögonen och är avsedd att monteras på vägg. Ögonsköljarens munstycken är täckta av lock som öppnas så fort vattnet börjar spruta. Locken skyddar munstyckena från damm och smuts. Ögonsköljaren har uppsamlingsskål och levereras med ett väggfäste. Tillbehör Enligt Europastandard är det krav på att en ögondusch ska ha tempererat vatten. Komplettera gärna ögonsköljaren med en termostatstyrd skyddsblandare. Skyddsblandaren för ögonsköljaren levereras med backventiler och filter. Skyddsblandaren är avsedd för vägg och utanpå liggande rörmontage. Fler varianter Det finns fler varianter på nödduschar och ögonsköljare, till exempel bordsmonterade ögonsköljare, handhållna duschar och nödduschstationer för placering utomhus. Skyddsblandare för ögonsköljare 37

38 Förslag på uppställningar Fristående labbord Kombinera labbord och laboratorieskåp Här visar vi exempel på tungbords uppställningar, vägguppställningar, hyll uppsättningar och skåpupp sättningar. Uppställningarna och uppsätt ningarna är förslag på hur våra bord, hyllor och skåp kan kombineras. Modulmått Uppställningarna bygger på rekommenderade modulmått: Ihopkopplade labbord / mm (6M) 900 mm (9M) 1200 mm (12M) 1500 mm (15M) 1800 mm (18M) Uppställningarna består dels av fristående labbord, dels av ihopkopplade labbord. I uppställningar med fristående labbord är alla bord av samma längd I uppställningar med ihopkopplade labbord är bänkskivorna på de labbord som börjar och avslutar uppställningen av annan längd än uppställningens övriga bänkskivor. Fördelen med ihopkopplade labbord är att det behövs färre stativgavlar än när alla labbord är fristående /770 38

39 Tungbordsuppställning typ 1 Med installationszon Ett tungbord med installationszon för till exempel laboratoriearmaturer i mitten. En fristående stolprad 2100 mm hög med påkopplade labbänkar på var sida. Det går att ha olika utföranden på överbyggnaden på var sida i samma modul (skåp eller hyllor). Tungbordet har tungbordsstolpar. Standarddjupen för tungbordsuppställning typ 1 är följande: 1500 mm 1900 mm Tungbordsuppställning typ 3 Fästs i taket Ett tungbord med indragna ben. Lika typ 1 men där stolparna fästs i taket och spänns mot golvet. Tungbordet har golv- och takstolpar. Standarddjupen för tungbordsuppställning typ 3 är följande: 1275 mm 1500 mm 1675 mm 39

40 Tungbordsuppställning typ 5 Utan stolpar Ett tungbord med installationszon för till exempel laboratoriearmaturer i mitten. Tungbordet har inga stolpar, utan endast stativ. Tungbordsuppställning typ 5 kan kombineras med våra hylluppsättningar typ 19 och typ 20 samt skåpuppsättning typ 21. Standarddjupen för tungbordsuppställning typ 5 är följande: 1500 mm ( ) 1900 mm ( ) Det går även att kombinera ihop för ett djup på 1700 mm ( ). Vägguppställning typ 9 Med indragna ben Praktisk väggfast uppställning med indragna ben. Standarddjupen för vägg uppställning typ 9 är följande: 600 mm 800 mm Vägguppställning typ 9 passar bra med överskåp och hyllor. Rekommenderade modulmått: 600 mm (6M) 900 mm (9M) 1200 mm (12M) 40

41 Vägguppställning typ 12 Med installationszon Praktisk uppställning intill vägg med installationszon och indragna ben utom vid start och slut. Standarddjupen för vägg uppställning typ 12 är följande: 800 mm ( ) 1000 mm ( ) Vägguppställning typ 12 passar bra med överskåp och hyllor. Rekommenderade modulmått: 600 mm (6M) 900 mm (9M) 1200 mm (12M) Vägguppställning typ 15 Med installationszon Praktisk uppställning intill vägg med installationszon. Standarddjupen för vägg uppställning typ 15 är följande: 800 mm ( ) 1000 mm ( ) Vägguppställning typ 15 passar bra med överskåp och hyllor. Rekommenderade modulmått: 600 mm (6M) 900 mm (9M) 1200 mm (12M) 41

42 Hylluppsättning typ 19 Med 280 mm djupa hyllor Hylluppsättning med 280 mm djupa hyllor. Hylluppsättning typ 19 passar bra i till exempel tungbordsuppställningar. Rekommenderade modullängder: 900 mm (9M) 1200 mm (12M) Hylluppsättning typ 20 Med 400 mm djupa hyllor Hylluppsättning med 400 mm djupa hyllor. Hylluppsättning typ 20 passar bra i till exempel tungbordsuppställningar. Rekommenderade modullängder: 900 mm (9M) 1200 mm (12M) Skåpuppsättning typ 21 Med 400 mm djupa skåp Skåpuppsättning med 400 mm djupa genomräckningsskåp, skåp med skjutbara glasluckor på båda sidor. Skåpuppsättning typ 21 passar bra i till exempel tungbordsuppställningar. Rekommenderade modullängder: 900 mm (9M) 1200 mm (12M) 42

43 43

44 Komponenter beståndsdelarna i vår laboratorieinredning Sarg SFBS Fristående bygelstativ FBS Hyllplan HP Stativsarg S Bänkskiva BSK Väggskena VS Installationsskiva IS Installationsbock IBC Stödben SBI Installationsbock IB Installationsskiva ISB Stativgavel SG Stödben SB 44

45 Här presenterar vi komponenterna som vår laboratorieinredning består av. Om du behöver komplettera befintlig inredning kan du hitta vad du behöver här. Som ett exempel på hur vi bygger vår laboratorieinredning kan vi ta vårt labbord LB9-8, som består av följande komponenter: Väggskena Väggskenan VS har C-profil med måtten 28 x 12 mm. Godset är 2,5 mm. Exklusive väggskruv. 2 stativgavlar SG8 2 stativsargar S82 1 bänkskiva BSK900-8 VS6 VS8 VS12 VS20 VS28 Artikelnr Höjd i mm Tungbordsstolpe med ställfot Tungbordsstolpe med ställfot. Stolpen är 50 x 30 mm med vägg skena på två sidor (dubbla C-profiler). Tungbordsstolpe med T-fot Tungbordsstolpe med T-fot. Stolpen är 50 x 30 mm med vägg skena på två sidor (dubbla C-profiler). Golv-/takstolpe Höjden på golv-/takstolpen GTS är anpassningsbar. Stolpen är 50 x 30 mm med väggskena på två sidor. Stolpen har justerbar fot samt justerbart takfäste. TBS TBS-T GTS Artikelnr Artikelnr Artikelnr lpm Höjd i mm 2100 Höjd i mm 2100 Höjd i mm Anpassningsbar Installationsbock för väggmontage Installationsbock för upp byggnad av 200 mm installationszon utmed vägg. Vägghängd. Inklusive mutter, rombskruv och träskruv. Fristående installationsbock Fristående installationsbock för uppbyggnad av installationszon. Installationsbock för tungbord Installationsbock för uppbyggnad av 300 mm installations zon i tungbord. Kopplas ihop med stativsarg. Fristående, inklusive två C-profiler. Artikelnr IB9 Höjd x djup i mm 875 x 199 Artikelnr IBF9 Höjd x djup i mm 875 x 274 Artikelnr IBC9 Höjd x djup i mm 875 x 298 C-profilernas längd i mm

46 Bordskonsol Bordskonsol för montering på väggskena VS, golv /takstolpe GTS, installationsbockarna IB och IBC. Inklusive mutter, rombskruv och nivåregleringsskruv. Stödben Stödben för montering på vägg skena VS, golv /takstolpe GTS, installationsbock IB och installationsbock IBC. Teleskopben. Inklusive mutter och rombskruv. Indraget stödben Indraget stödben för montering på väggskena VS, golv /takstolpe GTS, installationsbockarna IB och IBC. Indraget med teleskopben. Inklusive mutter och rombskruv. BK6 BK8 SB6 SB8 SBI6 SBI8 Artikelnr Artikelnr Artikelnr Djup i mm Djup i mm Djup i mm Höjdområde i mm Höjdområde i mm Stödben för tungbord och golv-/takstolpar Stödben för montering på tungbordsstolpe TBS och golv-/takstolpe GTS. Teleskopben. Inklusive mutter och rombskruv. Indraget stödben för tungbord och golv-/takstolpar Indraget stödben för montering på tungbordsstolpe TBS och golv-/takstolpe GTS. Teleskopben. Inklusive mutter och rombskruv. SBT6 SBT7 SBT8 SBT9 Artikelnr Djup i mm Höjdområde i mm SBTI6 SBTI7 SBTI8 SBTI9 Artikelnr Djup i mm Höjdområde i mm Stativgavel Stativgavel med teleskopben. För montering av fristående labbord eller ihopkopplade labbord. Går att komplettera med hjulsats. SG6 SG6-2 SG6 SG6-2 SG8 Artikelnr Djup i mm Höjdområde i mm Utförande Dubbelsidig Som SG6 plus 200 mm stag Dubbelsidig 46

47 Stativsarg till enkla och vidarekopplade bord Stativsarg till enkla och vidarekopplade bord. Profil 50 x 30 mm. Inklusive stativskruv och träskruv. S52 S82 S112 S142 S172 S202 S232 Artikelnr Längd i mm S57 S87 S117 S147 S177 S207 S237 Artikelnr Längd i mm Fristående bygelstativ Fristående bygelstativ för montering i installationsbockarna IBF och IBC. Inklusive skruv och mutter. Sarg till fristående bygelstativ Sarg till fristående bygelstativ. Inklusive stativskruv och träskruv. Enkel hyllkonsol Enkel, vändbar hyllkonsol. Inklusive skruv, rombisk mutter och träskruv. Artikelnr FBS Höjd x djup i mm 900 x 265 SFBS9 SFBS12 Artikelnr Längd i mm HK1 HK2 HK3 Art nr Djup i mm Dubbel hyllkonsol Dubbel hyllkonsol. Inklusive skruv, rombisk mutter och träskruv. Monteras vid hyllskarvar. Parkonsol Enkelpressad konsol. Levereras i par om vänster- och högerkonsol. Bilden visar en av parkonsolerna. HKD1 HKD2 HKD3 HKD4 HKD5 Artikelnr Djup i mm Utförande Förstärkt Förstärkt PK3 PK4 Artikelnr Djup i mm

48 Hyllkonsol för tungbord Hyllkonsol för montering på tung bord av installations skiva IST och hyllplan HPT. Inklusive skruv, rombisk mutter och träskruv. Hyllkonsol för tungbord Hyllkonsol för montering på tung bord av installations skiva IST, hyllplan HPT och överskåp ÖSR. Inklusive skruv, rombisk mutter och träskruv. Hyllkonsol för tungbord Vinklad hyllkonsol för montering på tungbord av installations skiva IST, hyllplan HPT och överskåp ÖSR. Inklusive skruv, rombisk mutter och träskruv. TBKR TBKB TBKV TBKH Artikelnr Artikelnr Artikelnr Djup i mm 85 Djup i mm 85 Djup i mm Utförande Vänster Höger Enkelt fästbeslag Dubbelt fästbeslag Stödvinkel För montering av överskåp ÖS/ÖST/ÖSG och torkställ TS. Enkelt fäste för start och avslut. Inklusive skruv och rombisk mutter. Räkna med ett enkelt fästbeslag FBE upptill för upphängning och ett enkelt fästbeslag FBE nedtill för stöd. För montering av överskåp ÖS/ÖST/ÖSG och torkställ TS. Dubbelt fäste där skåp hänger bredvid varandra i rad. Inklusive skruv och rombisk mutter. Räkna med ett dubbelt fästbeslag FBD upptill för upphängning och ett dubbelt fästbeslag FBD nedtill för stöd. För stöd av till exempel bänkskiva mot vägg. FBE FBD STÖD Artikelnr Artikelnr Artikelnr Längd x höjd i mm 104 x 60 Längd x höjd i mm 180 x 60 Längd i mm 500 Golvfäste Hjulsats Stativben Golvfäste för fixering av bord i golv. Exklusive skruv. Hjulsats för montering i stativgavel. Hjulsatsen gör våra labbord mer flexibla. Hjulsatsen består av fyra hjul, varav två är låsbara, samt fyra isticksben. Stativben med justerbar fot för montering under golvstående skåp. GF HJUL BEN H BEN S Artikelnr Artikelnr Artikelnr Höjd i mm Utförande För hörn För skarv 48

49 Bänkskiva för labbord djup 600 mm Bänkskiva av 22 mm spånplatta, belagd med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. BSK600-6 BSK625-6 BSK900-6 BSK925-6 BSK950-6 BSK BSK Artikelnr Längd x djup i mm 600 x x x x x x x 600 BSK BSK BSK BSK BSK BSK BSK-6 Artikelnr lpm Längd x djup i mm 1250 x x x x x x 600 Löpmeter x 600 Bänkskiva för labbord djup 800 mm Bänkskiva av 22 mm spånplatta, belagd med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. BSK600-8 BSK625-8 BSK900-8 BSK925-8 BSK950-8 BSK BSK Artikelnr Längd x djup i mm 600 x x x x x x x 800 BSK BSK BSK BSK BSK BSK BSK-8 Artikelnr lpm Längd x djup i mm 1250 x x x x x x 800 Löpmeter x 800 Bänkskiva för vågbord Bänkskiva av 22 mm spånplatta, belagd med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. Vågstensurtag 410 x 410 mm. VBSK900-6 VBSK VBSK900-8 VBSK Artikelnr Längd x djup i mm 900 x x x x 800 Vågstensurtag i mm 410 x x x 410* 410 x 410* * Välj själv var vågstensurtaget ska placeras. 49

50 Installationsskiva för montering vid vägg Installationsskiva för montering intill vägg. För montering på installationsbockarna IBF och IBC. Belagd med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. IS600 IS625 IS900 IS925 IS1200 IS1225 Artikelnr Längd x djup i mm 600 x x x x x x 200 IS1500 IS1525 IS1800 IS2100 IS2400 IS Artikelnr lpm Längd x djup i mm 1500 x x x x x 200 Löpmeter x 200 Installationsskiva med labtrattsurtag för montering vid vägg Installationsskiva med labtrattsurtag för montering intill vägg. För montering på installationsbockarna IBF och IBC. Belagd med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. LIS9 LIS12 LIS15 Artikelnr Längd x djup i mm 900 x x x 200 Installationskiva för tungbord Installationsskiva för montering på tungbord. För montering på installationsbockarna IBF och IBC. Belagd med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. ISB900 ISB925 ISB950 ISB1200 ISB1225 ISB1250 Artikelnr Längd x djup i mm 900 x x x x x x 300 ISB1500 ISB1525 ISB1800 ISB2100 ISB2400 ISB Artikelnr lpm Längd x djup i mm 1500 x x x x x 300 Löpmeter x

51 Installationsskiva med labtrattsurtag för tungbord Installationsskiva med labtrattsurtag för montering på tungbord. För montering på installations bockarna IBF och IBC. Belagd med högtryckslaminatet K1040 UN vit. Överlaminerade kantlister av bok. Andra laminat och kantlister kan fås. LISB9 LISB12 LISB15 Artikelnr Längd x djup i mm 900 x x x 300 Installationsskiva för tungbordsstolpe och golv-/takstolpe Installationsskiva för montering mellan tungbordsstolpe TBS och golv-/takstolpe GTS. Belagd med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. IST625 IST925 IST1225 IST600 IST900 IST1200 Artikelnr Längd x djup i mm 625 x x x x x x 300 Modul Start/avslut Start/avslut Start/avslut Påbyggnad Påbyggnad Påbyggnad Installationsskiva för tungbordsstolpe och golv-/takstolpe Installationsskiva för montering mellan tungbordsstolpe TBS och golv-/takstolpe GTS. Belagd med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. ISGT6 ISGT12 ISGT Artikelnr lpm Längd x djup i mm 569 x x 74 Löpmeter x 74 51

52 Installationskiva med labtrattsurtag för tungbordsstolpe och golv-/takstolpe Installationsskiva för montering mellan tungbordsstolpe TBS och golv-/takstolpe GTS. Belagd med högtryckslaminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. Hyllplan djup 280 mm Hyllplanet är belagt med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. LIST900 LIST1200 Artikelnr Längd x djup i mm 900 x x 300 HP Artikelnr lpm Längd x djup i mm Löpmeter x 280 Hyllplan djup 400 mm Hyllplanet är belagt med högtryckslaminatet K1040 UN vit. Överlaminerade kantlister av bok. Andra laminat och kantlister kan fås. Hyllplan för tungbord djup 400 mm Hyllplan för montering mellan tungbords stolpe TBS och golv-/takstolpe GTS. Hyllplanet är belagt med högtrycks laminatet K1040 UN vit. Över laminerade kantlister av bok. Andra laminat och kantlister kan fås. HP-4 Artikelnr lpm Längd x djup i mm Löpmeter x 400 HPT-4S HPT-4P Artikelnr lpm lpm Längd x djup i mm Löpmeter x 400 Löpmeter x 400 Modul Start/avslut Påbyggnad Högbakkantslist Högbakkantslist av klarlackad boklist. Listen i profil Artikelnr Mått i mm (längd x djup x höjd) HBK lpm Löpmeter x 12 x 42 52

53 53

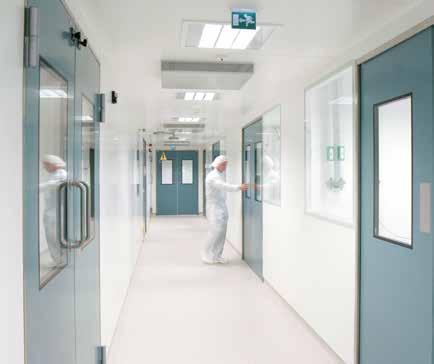

54 LabRums övriga produkter och tjänster Renrum och klimatrum Lokaler med hög renhet och god komfort LabRum levererar nyckelfärdiga renrums lösningar. LabRums renrum är lokaler byggda för att hålla en mycket hög renhet och god komfort. Inom till exempel läkemedelsindustrin ska luften hållas fri från bakteriebärande partiklar så att kontaminering av känsliga produkter förhindras. Detta kräver väggar och tak med en mycket slät, lätt avtorkbar yta, rundade hörn och vinklar samt mycket höga krav på luftbehandling. Vi är gärna med i hela bygg processen: från projektering och design av lokalerna, via bygge och installation, till validering och kontroll av de färdiga lokalerna. Prefabricerade moduler Väggar och tak är byggda i prefabricerade moduler och levereras för att monteras på plats som ett rum i rummet. I denna byggprocess integreras också ventilation och övriga medier. LabRums renrumssystem är i första hand tillverkat för att tillgodose läkemedelsindustrins högt ställda krav, men kan även anpassas till andra typer av industrier. Klimatrum Ibland finns det tillfällen när man vill kunna simulera annat klimat än vad som naturligt erbjuds, till exempel vid långtidstester eller vid arbete med prover som skulle förstöras i normalt klimat. Vi hjälper dig att skapa vilket klimat som helst i ett klimatrum från mindre kammare till platsbyggda rum. Det mesta går att styra: temperatur, fukt, ljus, atmosfär med mera. 54

55 Validering Validering och kontroll LabRum har ett rikt utbud av tjänster inom validering och kontroll. När det gäller validering av renrum utför vi bland annat följande tjänster: Dokumentera och kontrollera renrum: DQ, IQ, OQ, PQ Kontrollera ritningar Designa hygieniska lokaler Mäta differenstryck mellan lokaler Mäta luftriktningar Mäta luftomsättningar Mäta belysningsstyrka Mäta temperaturer Kalibrera och kontrollera differenstryckmätare Mäta avskiljningsgrad av HEPA-filter i takdon LabRums övriga produkter och tjänster När det gäller validering av LAFenheter utför vi bland annat följande tjänster: Dokumentera och kontrollera LAFenheter: DQ, IQ, OQ Mäta avskiljningsgrad av HEPA-filter i LAF-enheter Mäta lufthastighet i LAF-enheter Utföra induktionstest i LAF-enheter När det gäller validering av klimatrum kan vi bland annat dokumen tera och kontrollera temperatur och fukt. Inom området rekvalificeringar utför vi bland annat följande tjänster: Mäta differenstryck mellan lokaler Mäta luftriktningar Mäta luftomsättningar Mäta belysningsstyrka Mäta temperaturer Kalibrera och kontrollera differenstryckmätare Mäta avskiljningsgrad av HEPA-filter i takdon och LAF-enheter 55
