Allmän produktionformation

Transkript

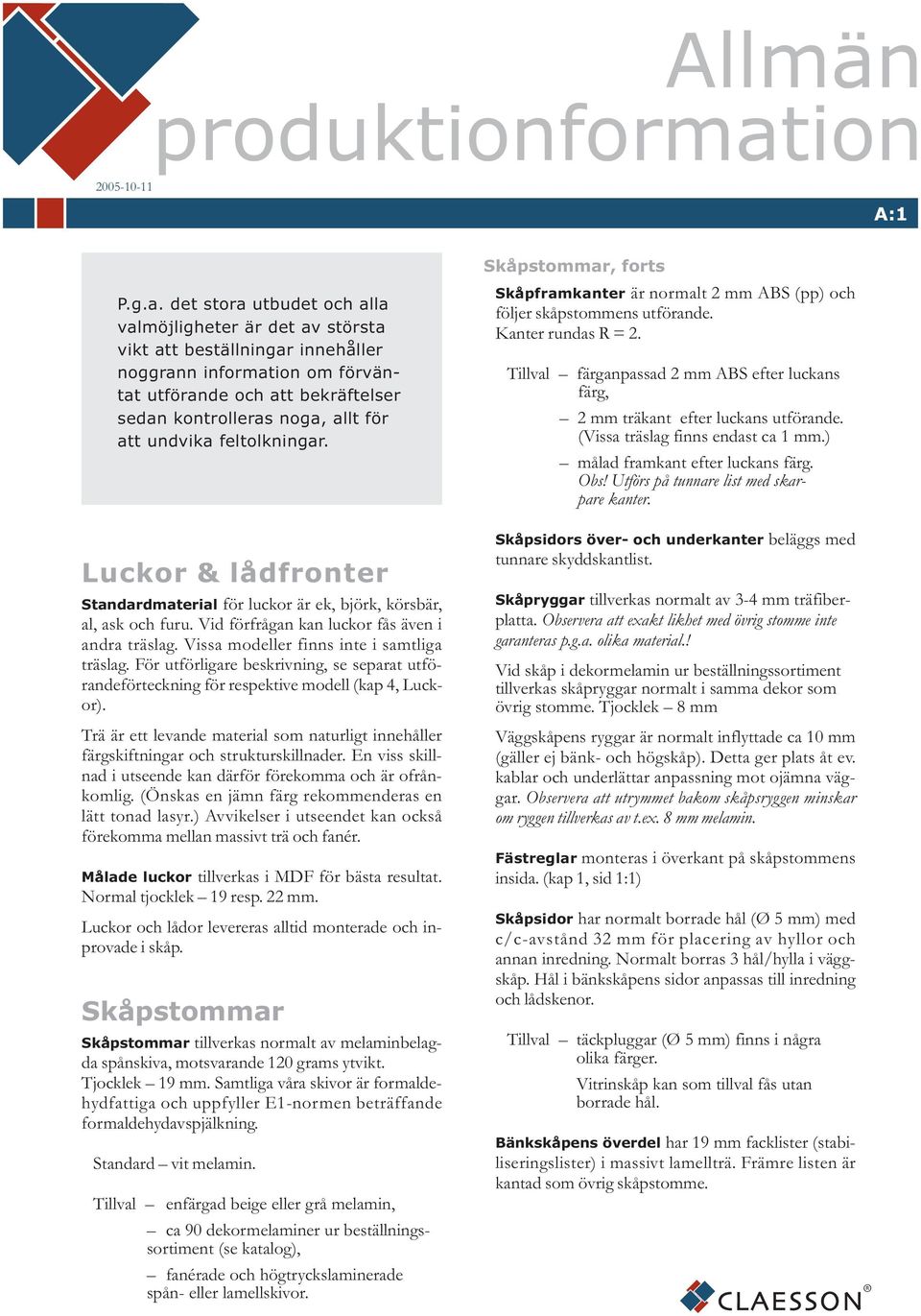

1 A:1 P.g.a. det stora utbudet och alla valmöjligheter är det av största vikt att beställningar innehåller noggrann information om förväntat utförande och att bekräftelser sedan kontrolleras noga, allt för att undvika feltolkningar. Luckor & lådfronter Standardmaterial för luckor är ek, björk, körsbär, al, ask och furu. Vid förfrågan kan luckor fås även i andra träslag. Vissa modeller finns inte i samtliga träslag. För utförligare beskrivning, se separat utförandeförteckning för respektive modell (kap 4, Luckor). Trä är ett levande material som naturligt innehåller färgskiftningar och strukturskillnader. En viss skillnad i utseende kan därför förekomma och är ofrånkomlig. (Önskas en jämn färg rekommenderas en lätt tonad lasyr.) Avvikelser i utseendet kan också förekomma mellan massivt trä och fanér. Målade luckor tillverkas i MDF för bästa resultat. Normal tjocklek 19 resp. 22 mm. Luckor och lådor levereras alltid monterade och inprovade i skåp. Skåpstommar Skåpstommar tillverkas normalt av melaminbelagda spånskiva, motsvarande 120 grams ytvikt. Tjocklek 19 mm. Samtliga våra skivor är formaldehydfattiga och uppfyller E1-normen beträffande formaldehydavspjälkning. Standard vit melamin. Tillval enfärgad beige eller grå melamin, ca 90 dekormelaminer ur beställningssortiment (se katalog), fanérade och högtryckslaminerade spån- eller lamellskivor. Skåpstommar, forts Skåpframkanter är normalt 2 mm ABS (pp) och följer skåpstommens utförande. Kanter rundas R = 2. Tillval färganpassad 2 mm ABS efter luckans färg, 2 mm träkant efter luckans utförande. (Vissa träslag finns endast ca 1 mm.) målad framkant efter luckans färg. Obs! Utförs på tunnare list med skarpare kanter. Skåpsidors över- och underkanter tunnare skyddskantlist. beläggs med Skåpryggar tillverkas normalt av 3-4 mm träfiberplatta. Observera att exakt likhet med övrig stomme inte garanteras p.g.a. olika material.! Vid skåp i dekormelamin ur beställningssortiment tillverkas skåpryggar normalt i samma dekor som övrig stomme. Tjocklek 8 mm Väggskåpens ryggar är normalt inflyttade ca 10 mm (gäller ej bänk- och högskåp). Detta ger plats åt ev. kablar och underlättar anpassning mot ojämna väggar. Observera att utrymmet bakom skåpsryggen minskar om ryggen tillverkas av t.ex. 8 mm melamin. Fästreglar monteras i överkant på skåpstommens insida. (kap 1, sid 1:1) Skåpsidor har normalt borrade hål (Ø 5 mm) med c/c-avstånd 32 mm för placering av hyllor och annan inredning. Normalt borras 3 hål/hylla i väggskåp. Hål i bänkskåpens sidor anpassas till inredning och lådskenor. Tillval täckpluggar (Ø 5 mm) finns i några olika färger. Vitrinskåp kan som tillval fås utan borrade hål. Bänkskåpens överdel har 19 mm facklister (stabiliseringslister) i massivt lamellträ. Främre listen är kantad som övrig skåpstomme.

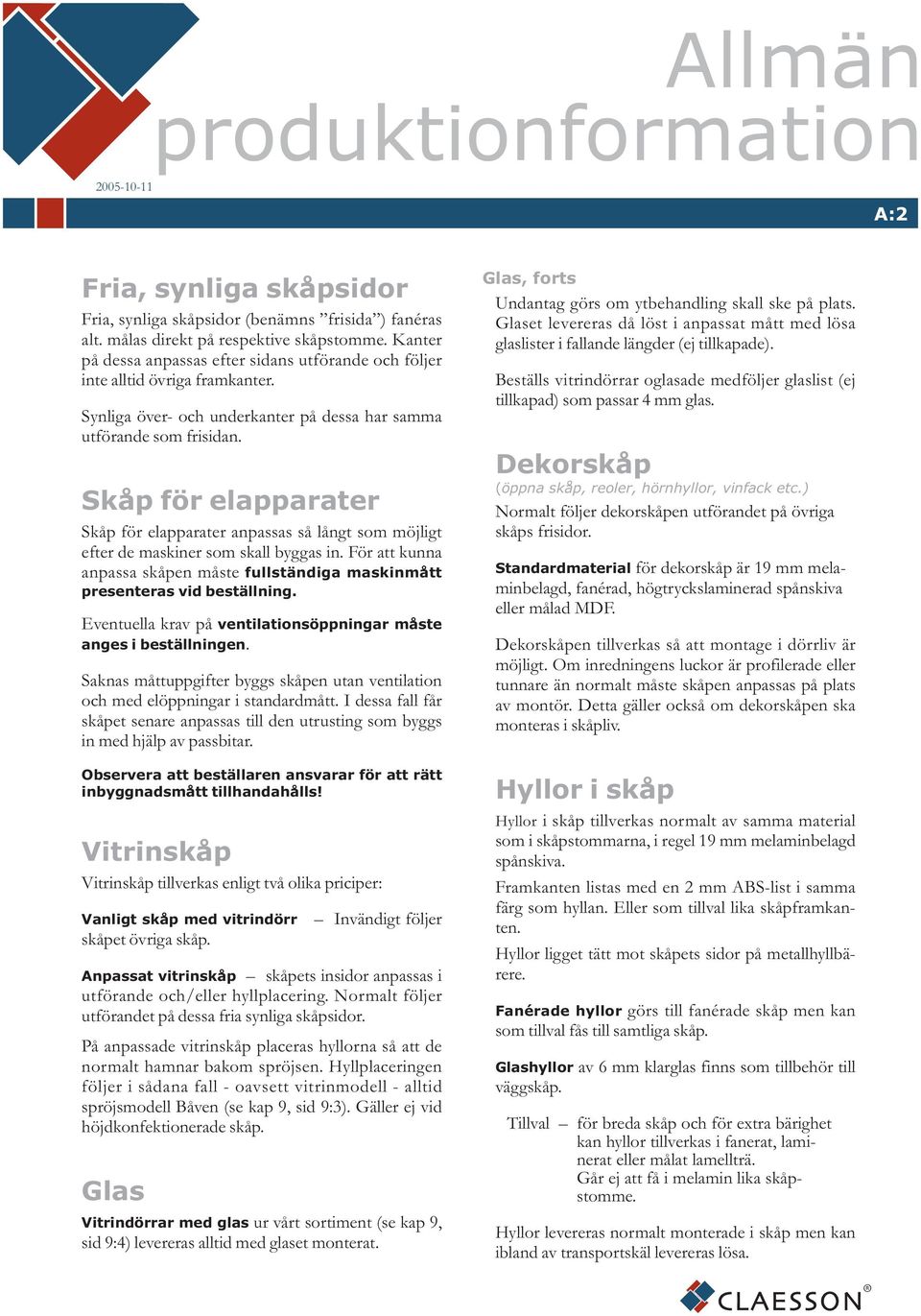

2 A:2 Fria, synliga skåpsidor Fria, synliga skåpsidor (benämns frisida ) fanéras alt. målas direkt på respektive skåpstomme. Kanter på dessa anpassas efter sidans utförande och följer inte alltid övriga framkanter. Synliga över- och underkanter på dessa har samma utförande som frisidan. Skåp för elapparater Skåp för elapparater anpassas så långt som möjligt efter de maskiner som skall byggas in. För att kunna anpassa skåpen måste fullständiga maskinmått presenteras vid beställning. Eventuella krav på ventilationsöppningar måste anges i beställningen Vitrinskåp Glas. Saknas måttuppgifter byggs skåpen utan ventilation och med elöppningar i standardmått. I dessa fall får skåpet senare anpassas till den utrusting som byggs in med hjälp av passbitar. Observera att beställaren ansvarar för att rätt inbyggnadsmått tillhandahålls! Vitrinskåp tillverkas enligt två olika priciper: Vanligt skåp med vitrindörr skåpet övriga skåp. Invändigt följer Anpassat vitrinskåp skåpets insidor anpassas i utförande och/eller hyllplacering. Normalt följer utförandet på dessa fria synliga skåpsidor. På anpassade vitrinskåp placeras hyllorna så att de normalt hamnar bakom spröjsen. Hyllplaceringen följer i sådana fall - oavsett vitrinmodell - alltid spröjsmodell Båven (se kap 9, sid 9:3). Gäller ej vid höjdkonfektionerade skåp. Vitrindörrar med glas ur vårt sortiment (se kap 9, sid 9:4) levereras alltid med glaset monterat. Glas, forts Undantag görs om ytbehandling skall ske på plats. Glaset levereras då löst i anpassat mått med lösa glaslister i fallande längder (ej tillkapade). Beställs vitrindörrar oglasade medföljer glaslist (ej tillkapad) som passar 4 mm glas. Dekorskåp (öppna skåp, reoler, hörnhyllor, vinfack etc.) Normalt följer dekorskåpen utförandet på övriga skåps frisidor. Standardmaterial för dekorskåp är 19 mm melaminbelagd, fanérad, högtryckslaminerad spånskiva eller målad MDF. Dekorskåpen tillverkas så att montage i dörrliv är möjligt. Om inredningens luckor är profilerade eller tunnare än normalt måste skåpen anpassas på plats av montör. Detta gäller också om dekorskåpen ska monteras i skåpliv. Hyllor i skåp Hyllor i skåp tillverkas normalt av samma material som i skåpstommarna, i regel 19 mm melaminbelagd spånskiva. Framkanten listas med en 2 mm ABS-list i samma färg som hyllan. Eller som tillval lika skåpframkanten. Hyllor ligget tätt mot skåpets sidor på metallhyllbärere. Fanérade hyllor görs till fanérade skåp men kan som tillval fås till samtliga skåp. Glashyllor väggskåp. av 6 mm klarglas finns som tillbehör till Tillval för breda skåp och för extra bärighet kan hyllor tillverkas i fanerat, laminerat eller målat lamellträ. Går ej att få i melamin lika skåpstomme. Hyllor levereras normalt monterade i skåp men kan ibland av transportskäl levereras lösa.

3 A:3 Hyllbärare Hyllbärare till skåp av förnicklad metall med transportsäkring av plast. Glashyllor Gångjärn har hyllbärare av stål med gummerad yta. Dekorskåpens (reoler, vinfack etc.) hyllbärare är en 3 mm metallbygel. Bygeln monteras dold i spår i hyllans kortsida. Observera att dessa hyllor inte klarar samma belastning som normala hyllor. Metallgångjärn med s k clip-funktion monteras på skåpen. Clipfunktionen gör att luckan med ett enkelt handgrepp kan tas av och återmonteras (vid t. ex. skåpmontage). Gångjärnen är självstängande och syns inte när luckan är stängd. Öppningsvinkeln är begränsad till 120 grader p.g.a. luckornas tjocklek och raka ytterprofiler. Vissa modeller har mer begränsad öppningsvinkel. Justerbara specialgångjärn i metall monteras på hörnskåp, även dessa med clip-funktion. På skåp med utdragsinredning används ibland speciella s.k. 0-intrångsgånjärn för att inredningen ska gå fri från luckan. Fabriken väljer endera detta eller att montera inredningen med distanser. Detta avgörs av produktionen från fall till fall beroende på inredning. Tänk på! Dessa gångjärn lyfter luckan utanför skåpsidan. Använd passbitar mot vägg. Gångjärnen är justerbara i sid-, höjd- och djupled med excenterskruv utan att det behöver lossas. Lådor och utdrag Normalt används Blums Tandembox (TBX) lådor, en serie kraftiga lådor med helutdragsfunktion och inbyggda stängningsdämpare där rullskenan sitter dold inuti lådsidorna. Lådsidorna av stål är grålackerade. Utdrag har grå relingstänger och/eller grå boxsides. Lådbotten (16 mm) och bakstycke görs i grå melaminbelagd spånplatta. Tillval TBX-Inox i rostfritt stål. TDM i 15 mm björkplywood. Både TBX-Inox och TDM har dolda fullutdragsskenor. Utdrag till dessa har kromade relingstänger. Obs! Olika lådsystem får ej blandas i samma beställning. Samtliga lådor är självstängande de sista centimetrarna och försedda med stoppfunktion så att de inte ofrivilligt kan dras ut ur skåpet. Normallängd på lådor och utdrag är 50 cm. Alternativa längder är 27, 35, 40, 45, 55 resp. 65 cm. (TDM-lådor finns även i 30 cm.) Minsta skåpbredd för lådor är 300 mm för TBX och 200 mm för TDM. Max skåpbredd är mm. Lådskenorna klarar en dynamisk vikt på 30 kg. Extra stora lådor, höga och bredare än 60cm, monteras skenor som klarar upp till 50 kg. Tillval Anpassad inredning (Boxside & Orgaline se kap 6, sid 6:3 och 6:4) Tillval 170 graders gångjärn. Blumotion mjukbromsande stängningsdämpare inmonterad i skåpets framkant ingår.

4 A:4 Invändiga lådor & matbackar Invändiga lådor finns i två modeller: TDM björklåda på helutdragskena. TBX (se beskr. f.g. stycke). Invändiga TBX-lådor kan fås med eller utan relingstång och boxside. Utförande lika övriga lådor i köket. Lådinredning till TBX-lådor passar även till invändiga lådor. Invändiga lådor monteras endera med distans (25 mm) mot skåpet så att lådan går fri från skåpdörren, alternativt används 0-intrångsgångjärn som lyfter undan luckan åt sidan. Boxar & smålådor Box är en liten låda utan frontstycke. Boxar tillverkas i olika träslag och följer kökets utförande. Boxen har raksinkade hörn och levereras alltid utan grepphål. Obs! Önskas grepphål ska detta anges med måttritning. Minilådor tillverkas av björkplywood. Lådan förses med samma typ av lådfront som övriga lådor i köket. Monteras ej på skenor. Skärbräda i skåp Skärbräda av oljad boklamell kan monteras upptill i bänkskåp. För att få plats ersätts den övre lådan med en låg N-låda, besticksfack m.m. ryms ej i denna. Skärbrädans grepplist anpassas till utförandet på luckorna. Observera att det går inte att eftermontera skärbräda. Skåpet måste anpassas vid tillverkningen. Bestick- & kryddfack i lådor Bestickfack finns i olika utföranden/modeller: IBLP grå plastfack som passar TBX-lådor. Finns i bredd 40, 50 resp. 60 cm. Bestick- & kryddfack i lådor, forts IBLT björkfack med fasta mellanväggar och flyttbara avdelare som anpassas till respektive låda. Systemet är variabelt och passar samtliga lådmodeller och mått. Till varje besticklåda ingår ett knivblock och tre respektive fem avdelare. Orgaline ISH1 ISH3 ISHC bestick- och redskapsfack i rostfritt stål Kryddfack för låda. Facket tillverkas av björk. Kryddburkarna placeras liggande. Gummimattor Grå 2 mm gummimattor är standard till lådor och utdrag, 3 mm räfflad är tillval. Mattan fungerar som glidskydd och ljuddämpare. Konfektioneras efter respektive låda/utdrag. Rostfria bottenplåtar IRFDB plåt för placering på botten av diskbänksskåp med uppvikta kanter och nedvikt framkant. IRFP raka plåtar utan uppvik att placera på lådoch skåpbottnar. Fästes på skåpbotten med dubbeltejp. Samtliga RF-plåtar har strukturyta. Avfallsbehållare & sopsortering Följande system för sophantering finns: hållare av vitlackad tråd för sopkasse. Monteras på skåpdörren. Levereras löst. ISH2+1sthink (6 liter) med lock. Monteras på insida dörr. Levereras löst. rund rostfri behållare med lock + mörkgrå plasthink (15 liter). Levereras löst. IBLC Cuiso - byggbar, flexibel besticklåda i plast.

5 A:5 Avfallsbehållare & sopsortering, forts Sopsystem flexibelt system med många valmöjligheter. Systemet består av grå 8 resp. 17 litershinkar i olika kombinationer. Hinkarna placeras i ett högt lådutdrag (minst 39 cm) och låses med tvärreling. I basutförandet ingår två hinkar, gummimatta och tvärreling. Systemet levereras monterat i skåp. Sockellådor Är endast möjligt vid min. sockelhöjd 15 cm (konf. 72). Lådan platsmonteras på sockelbenen. Fronten, med grepplist på ovansidan, utförs alltid i samma utförande som övriga socklar. Gavlar (täcksidor) & passgavlar Lösa gavelskivor GAxx) Ga19 och GA25 ( finns i fyra tjocklekar: 19 mm resp 25 mm tjocka. GA30 och GA50 Tillverkas av 28 mm material. Sluttjocklek är ca mm resp mm. I de fall gavelskivor är mer än 245 cm höga kan flera gavlar behöva skarvas ihop. Observera att skarven kan synas och mönsteravvikelse kan förekomma. Gavlar tillverkas normalt med en finsida och med ca 100 mm av insidan i samma utförande. Tillval två finsidor. Obs! Önskas dubbla finsidor måste detta anges i beställningen. Passgavlar (PGA xx), PGA19, PGA25, PGA30 resp. PGA50 att placera mellan skåp/vägg som passbitar, tillverkas i samma utföranden som gavlar. Passgavlar tillverkas dock bara i ett djupmått 100 mm. Alla passgavlar har två finsidor. Ryggskivor Lösa ryggskivor (19 mm) att montera på skåpbaksidor finns som målad MDF-board och fanérad, högtryckslaminerad eller melaminbelagd spånskiva. Följer normalt utförande på synliga skåpsidor alt. gavelsidor. Ryggskivorna kantlistas runtom och är normalt belagda/målade på en sida. Tillval ryggskivan belagd/målad på två sidor. Observera att detta måste anges redan i beställningen!. Passbitar Passbitar finns som målad MDF-board och fanérad eller högtryckslaminerad spånskiva. Passbitarna (19 mm) levereras endera 245 cm långa eller måttkapade efter skåphöjd och finns finns i fyra modeller: PB PBL PBD slät, olistad passbit för montage i skåpliv. slät med kantlist/synlig kant på en långsida. Socklar vinkelmonterad för montage i dörrliv. PBDA dubbelmonterad och dörranpassad. Passbitens front görs i samma utförande som övriga dörrar. PBDA levereras alltid måttanpassade. Socklar (tjocklek 16 mm) finns som målad MDFboard och melaminbelagd, fanérad eller högtryckslaminerad spånskiva. Samtliga socklar fuktskyddas med en 2 mm plastkant mot golv. Kortändarna har samma utförande som sockeln. Standardhöjder 97 eller 147 mm. Dessa höjder passar sockelben och fästclips. Socklar kan även fås i andra höjder (måste anges i beställning!). Socklar levereras i hellängder (normalt cm beroende på utförande).

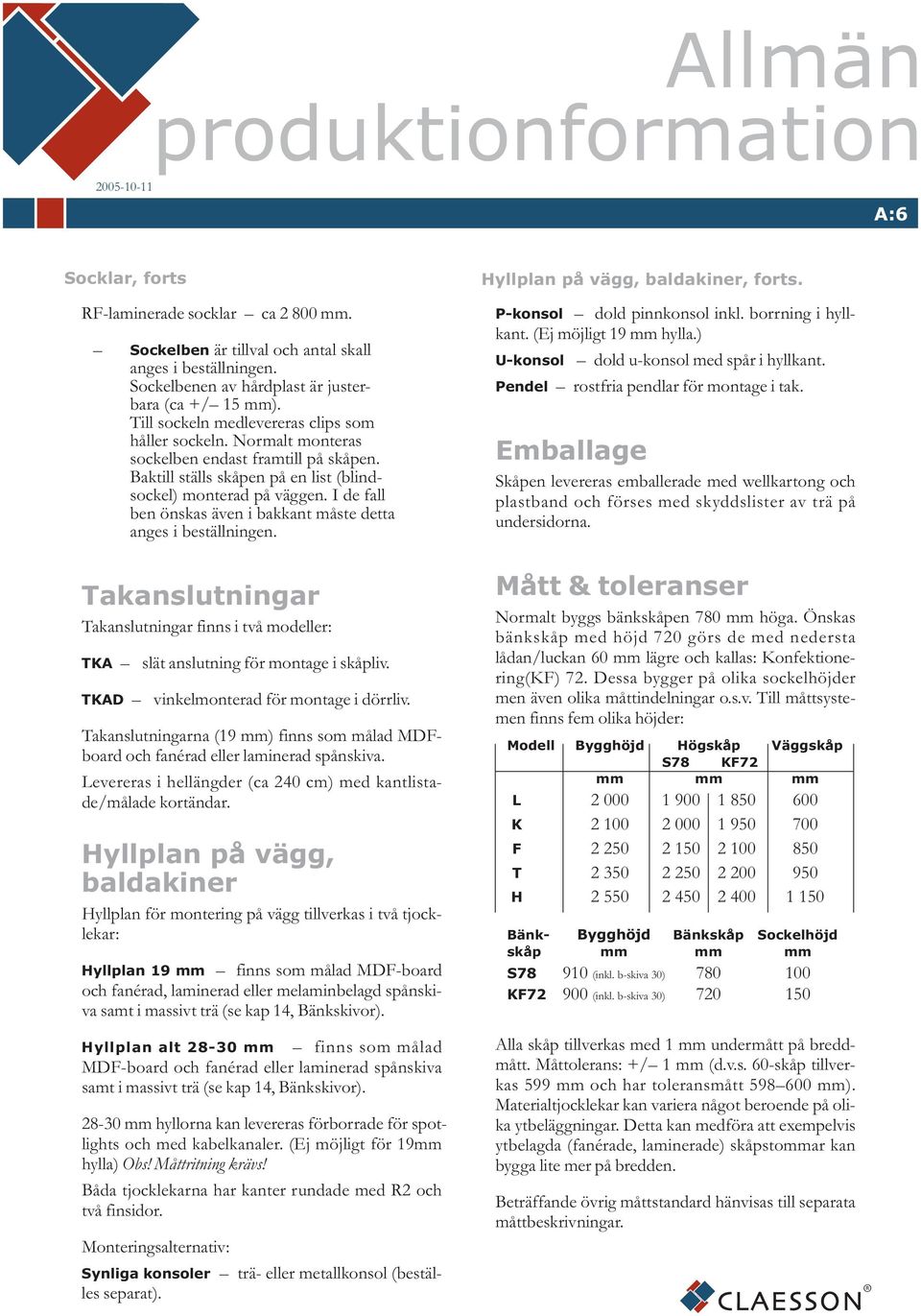

6 A:6 Socklar, forts RF-laminerade socklar ca mm. Sockelben är tillval och antal skall anges i beställningen. Sockelbenen av hårdplast är justerbara (ca +/ 15 mm). Till sockeln medlevereras clips som håller sockeln. Normalt monteras sockelben endast framtill på skåpen. Baktill ställs skåpen på en list (blindsockel) monterad på väggen. I de fall ben önskas även i bakkant måste detta anges i beställningen. Hyllplan på vägg, baldakiner, forts. P-konsol dold pinnkonsol inkl. borrning i hyllkant. (Ej möjligt 19 mm hylla.) U-konsol dold u-konsol med spår i hyllkant. Pendel rostfria pendlar för montage i tak. Emballage Skåpen levereras emballerade med wellkartong och plastband och förses med skyddslister av trä på undersidorna. Takanslutningar Takanslutningar finns i två modeller: TKA TKAD slät anslutning för montage i skåpliv. vinkelmonterad för montage i dörrliv. Takanslutningarna (19 mm) finns som målad MDFboard och fanérad eller laminerad spånskiva. Levereras i hellängder (ca 240 cm) med kantlistade/målade kortändar. Hyllplan på vägg, baldakiner Hyllplan för montering på vägg tillverkas i två tjocklekar: Hyllplan 19 mm finns som målad MDF-board och fanérad, laminerad eller melaminbelagd spånskiva samt i massivt trä (se kap 14, Bänkskivor). Hyllplan alt mm finns som målad MDF-board och fanérad eller laminerad spånskiva samt i massivt trä (se kap 14, Bänkskivor) mm hyllorna kan levereras förborrade för spotlights och med kabelkanaler. (Ej möjligt för 19mm hylla) Obs! Måttritning krävs! Båda tjocklekarna har kanter rundade med R2 och två finsidor. Monteringsalternativ: Synliga konsoler trä- eller metallkonsol (beställes separat). Mått & toleranser Normalt byggs bänkskåpen 780 mm höga. Önskas bänkskåp med höjd 720 görs de med nedersta lådan/luckan 60 mm lägre och kallas: Konfektionering(KF) 72. Dessa bygger på olika sockelhöjder men även olika måttindelningar o.s.v. Till måttsystemen finns fem olika höjder: Modell Bygghöjd Högskåp Väggskåp S78 KF72 mm mm mm L K F T H Bänk- Bygghöjd Bänkskåp Sockelhöjd skåp mm mm mm S78 KF (inkl. b-skiva 30) (inkl. b-skiva 30) Alla skåp tillverkas med 1 mm undermått på breddmått. Måttolerans: +/ 1 mm (d.v.s. 60-skåp tillverkas 599 mm och har toleransmått mm). Materialtjocklekar kan variera något beroende på olika ytbeläggningar. Detta kan medföra att exempelvis ytbelagda (fanérade, laminerade) skåpstommar kan bygga lite mer på bredden. Beträffande övrig måttstandard hänvisas till separata måttbeskrivningar.

7 A:7 Skåpinredning Hörnkaruseller, skafferiutdrag, handdukshängare, utdragslådor, korgar, städinredningar etc. levereras så långt det är möjligt kromade eller silverfärgade. I de fall då inredningen inte finns i något av dessa utföranden levereras den i vitt. Bänkskivor Bänkskivor tillverkas av oss i trä och laminat. Övriga utföranden (sten, betong, stål, Composit - typ Corian - glas mm) enl. info från medleverantörer. Normalt används två tjocklekar 30 och 40 mm. Träbänkar limmade med helstavar - d v s utan längdskarvar på stavarna - tillverkas i en mängd olika träslag som t. ex ek, körsbär, bok, björk, al, ask, lönn, mahogny, valnöt, teak, iroko, jatoba m fl. Blocklimmade (prefabricerade ämnen) skivor finns i de flesta träslag. Huggkubbar/ändträskivor tillverkas i ek och körsbär. Tjocklek 60 och 80 mm. Huggkubbar kan även tillverkas i bok och andra träslag men med reservation för sprickbildning. Laminatbänkar utförs i högtryckslaminat typ PSM-Formica. Bänkskivorna har postformade eller raka laminatkanter eller listas med trä som endera överlamineras eller läggs utanpå. Ytbehandlingar Träytor kan fås klarlackerade, laserade eller oljade. Klarlack med matt yta används normalt. Målade ytor kan fås i färger enligt NCS-skalan med endera normal yta eller med penseleffekt. Penseleffekt görs ej invändigt i skåp med luckorna eller på insidan av skåp och luckor. Vid önskemål kan inredningen levereras med täckande grundfärg i NCS-kulör eller helt obehandlad för ytbehandling på plats. Bättringsfärg från respektive färgblandning eller olja för efterbehandling ingår i leveransen. Ytbehandlingar, forts lack med mycket begränsad livslängd. Förvaras färgen fryskallt förlängs hållbarheten något. Vid brutna kulörer/lasyrer reserveras alltid en mängd färg (ordermärkt) i ca två månader efter leverans för eventuella kompletteringar. Därefter kan inte färglikhet garanteras. Alla typer av trä, färg och lack ändrar nyans med tiden. Vid beställning av speciallasyrer tillverkas ett färgprov för godkännande av säljare/kund före ytbehandling. Tänk på tidsåtgången för detta! Leveranstiden kan påverkas. Obs! Kulörer beställes endast efter NCS-nummer, inte efter färgprover. Listverk Se separat beskrivning för uppgifter om modeller på krönlister, ljuslister och ljuslådor. (se kap 15, Listverk). Listverk kan i regel fås i samma utförande och ytbehandling som luckor. Konfektionering skåpmått Samtliga skåp kan fås måttjusterade och nedkapade efter önskemål som tillval. Vid större skåpmått eller utförandeanpassningar betraktas skåpet som specialtillverkning. Kontakta helst fabriken för genomgång i förtid! Beslag Handtag/knoppar, relingar, belysningar och övriga tillbehör kan monteras in eller samlevereras med inredningen. P.g.a. det stora utbudet och ständiga förändringar upprättas inget fast sortiment. Den färg som används är en blandad tvåkomponent-

8 A:8 Medleverantörer Vi håller ett nära samarbete med de flesta beslagsleverantörerna och kan erbjuda samleveranser av beslag, diskbänkar, blandare, belysningar, bänkskivor m.m. m.m. samt i förekommande fall även vitvaror. Våra partners är bl.a.: DFI LG Collection Blum Häfele Hettich Theofils Pelly Beslagdesign Sollefteå antik Västbo plåt Blanco Franke Intra Stala Mora BSH Küppersbusch Maxel Storel Syntema/Beckers Bänkskivor m.m. Bänkskivor m.m. Lådskenor och gångjärn Inredningar, beslag, belysningar, m.m. m.m. (Har det mesta) Inredningar, beslag, belysningar, m.m. m.m. (Har det mesta) Beslagsgrossist Skåpinredning Handtag, knoppar, belysning m.m. Handtag, knoppar Diskbänkar, special Diskbänkar och stålbänkar, blandare Diskbänkar och stålbänkar, blandare Diskbänkar, minikök Diskbänkar Blandare Köksmaskiner (Bosch, Siemens, Gaggenau) Köksmaskiner Belysning Belysning m.m. Ytbehandling m.fl.
