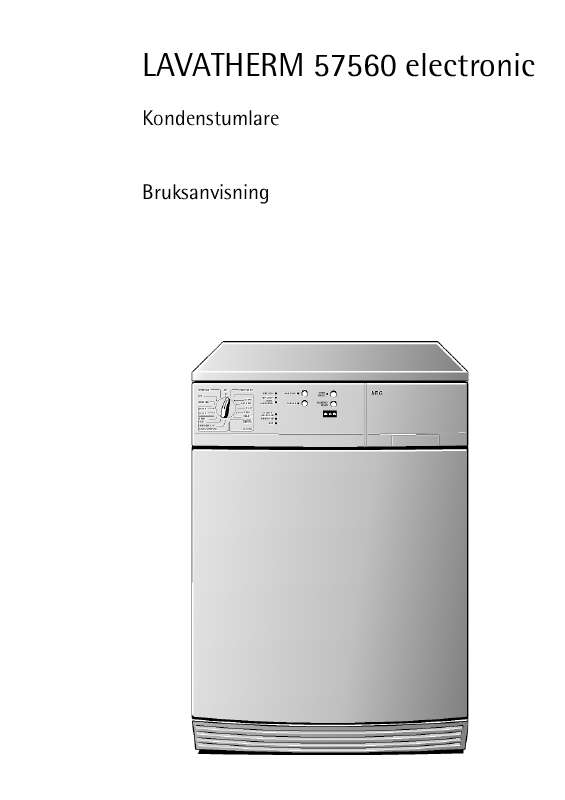

Din manual AEG-ELECTROLUX LTH

Transkript

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för AEG- ELECTROLUX LTH Du hittar svar på alla dina frågor i AEG-ELECTROLUX LTH57560 instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok AEG-ELECTROLUX LTH57560 Manual AEG-ELECTROLUX LTH57560 Bruksanvisning AEG-ELECTROLUX LTH57560 Användarguide AEG-ELECTROLUX LTH57560 Bruksanvisningar AEG-ELECTROLUX LTH57560 Din manual AEG-ELECTROLUX LTH

2 Utdrag ur manual: måste ovillkorligen beaktas. klöverbladet markeras tips och informationer om apparatens ekonomiska och miljövänliga användning. För eventuellt driftstörningar innehåller bruksanvisningen anvisningar för hur dessa skall åtgärdas, se avsnitt "Vad gör man när..." Kundservice står till ditt förfogande vid tekniska problem. Lägg även märke till avsnittet,,service". Tryckt på miljövänligt papper. den som tänker ekologiskt, handlar även så... 2 Innehåll Säkerhetsanvisningar Allmänn anvisningar Avfallshantering... 8 Miljötips De viktigaste kännetecknen för din produkt Apparatens uppbyggnad. Frontvy. Manöverpanel..... Programväljare....

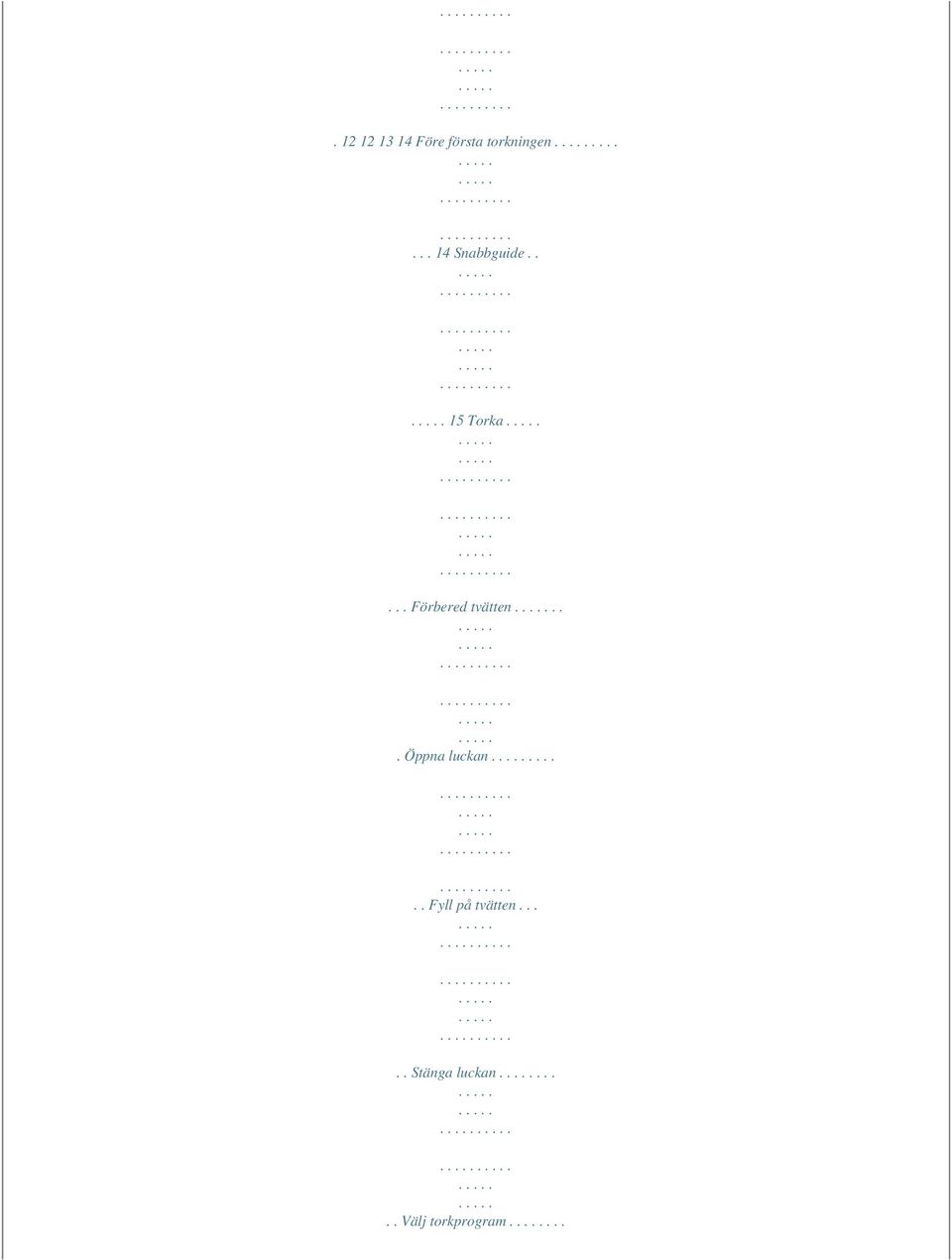

3 Före första torkningen Snabbguide.. 15 Torka... Förbered tvätten... Öppna luckan Fyll på tvätten..... Stänga luckan..... Välj torkprogram...

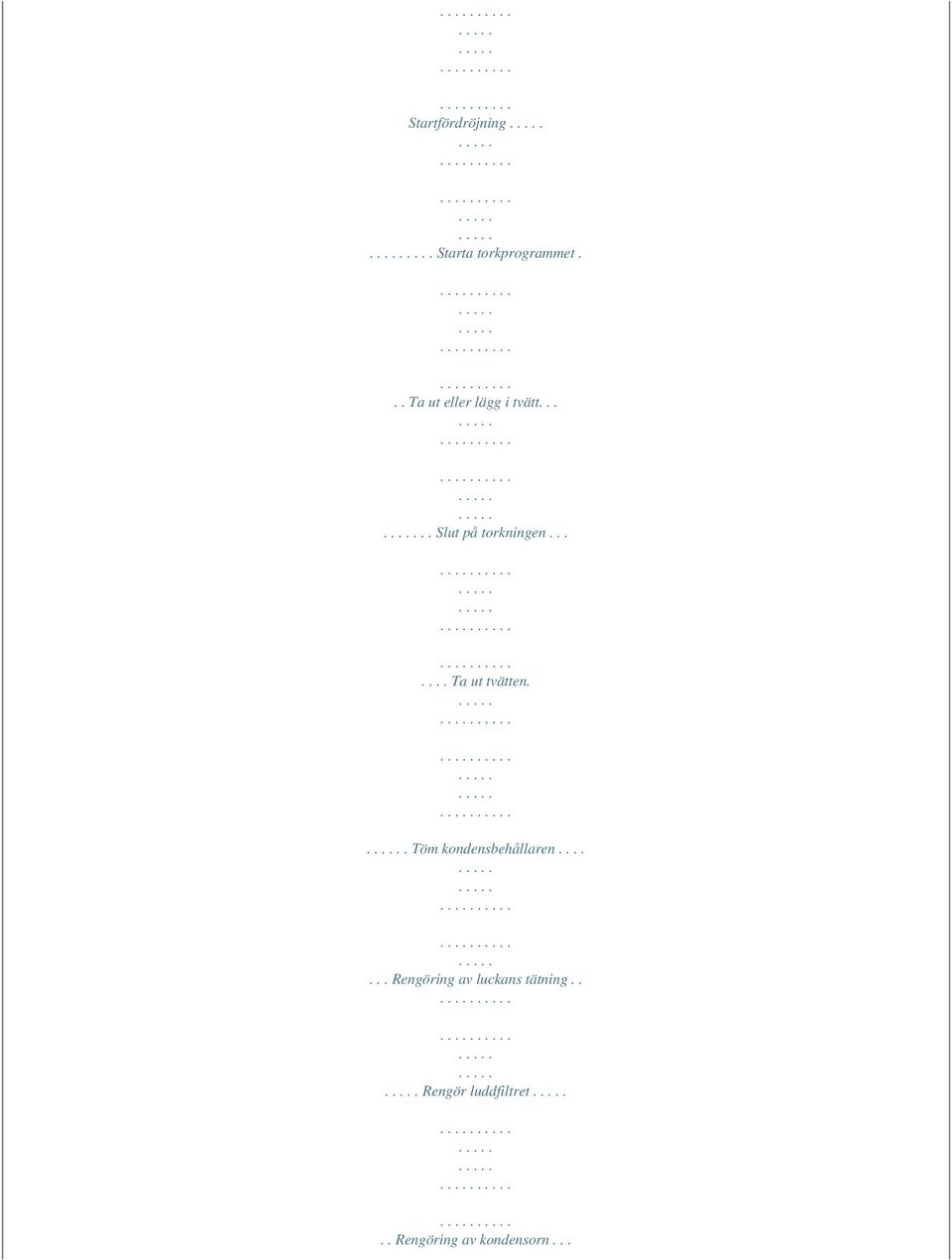

4 Startfördröjning.... Starta torkprogrammet... Ta ut eller lägg i tvätt..... Slut på torkningen Ta ut tvätten.. Töm kondensbehållaren Rengöring av luckans tätning.. Rengör luddfiltret.. Rengöring av kondensorn...

5 ... Stäng av torktumlaren Programtabeller Lite textilkunskap. 24 Skötselsymboler Innehåll Rengöring och skötsel... Rengöring av kondensorn Rengör filterdelen.. Rengör trumman Rengör paneler och manöverelement.

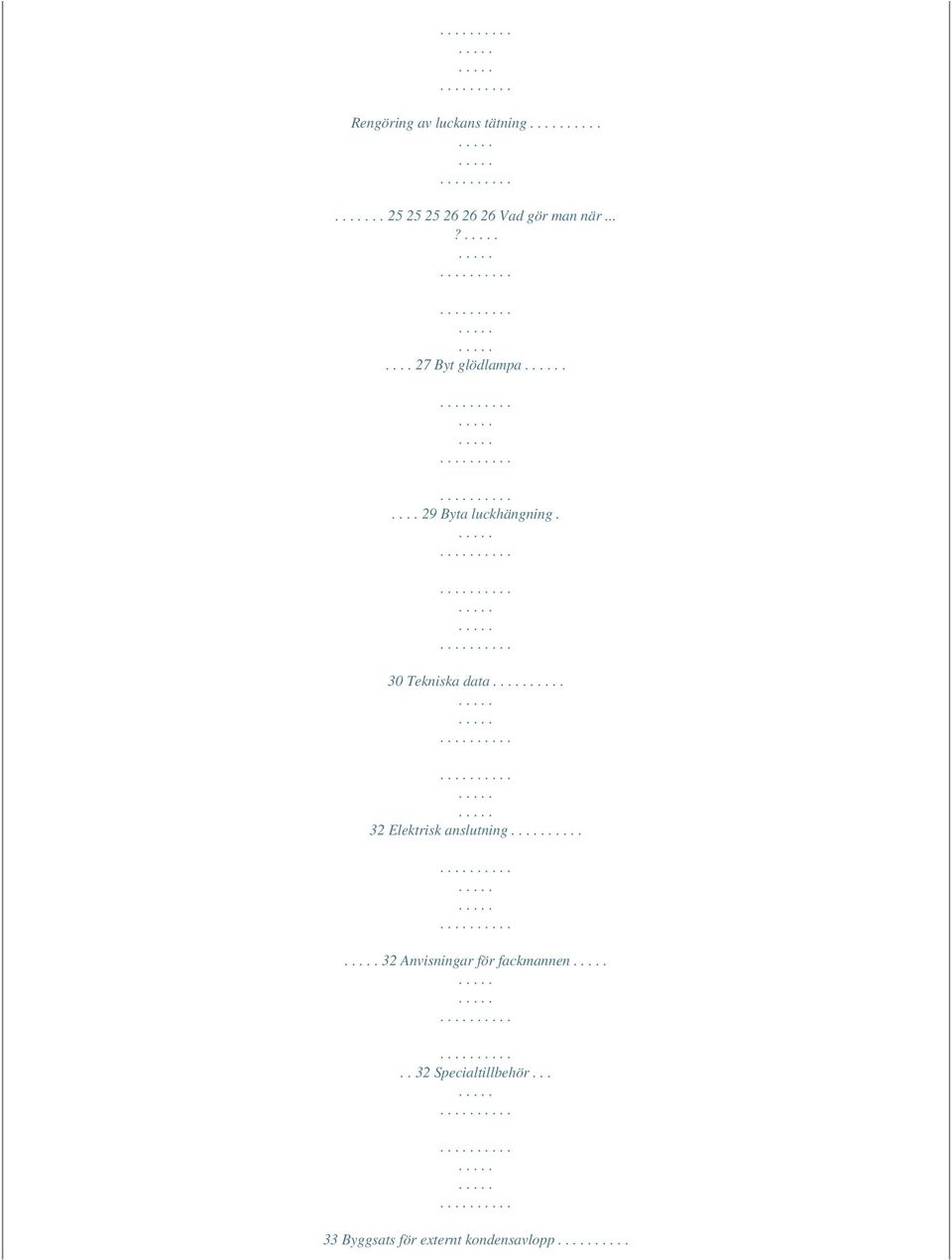

6 Rengöring av luckans tätning Vad gör man när...? Byt glödlampa Byta luckhängning. 30 Tekniska data 32 Elektrisk anslutning 32 Anvisningar för fackmannen.. 32 Specialtillbehör Byggsats för externt kondensavlopp

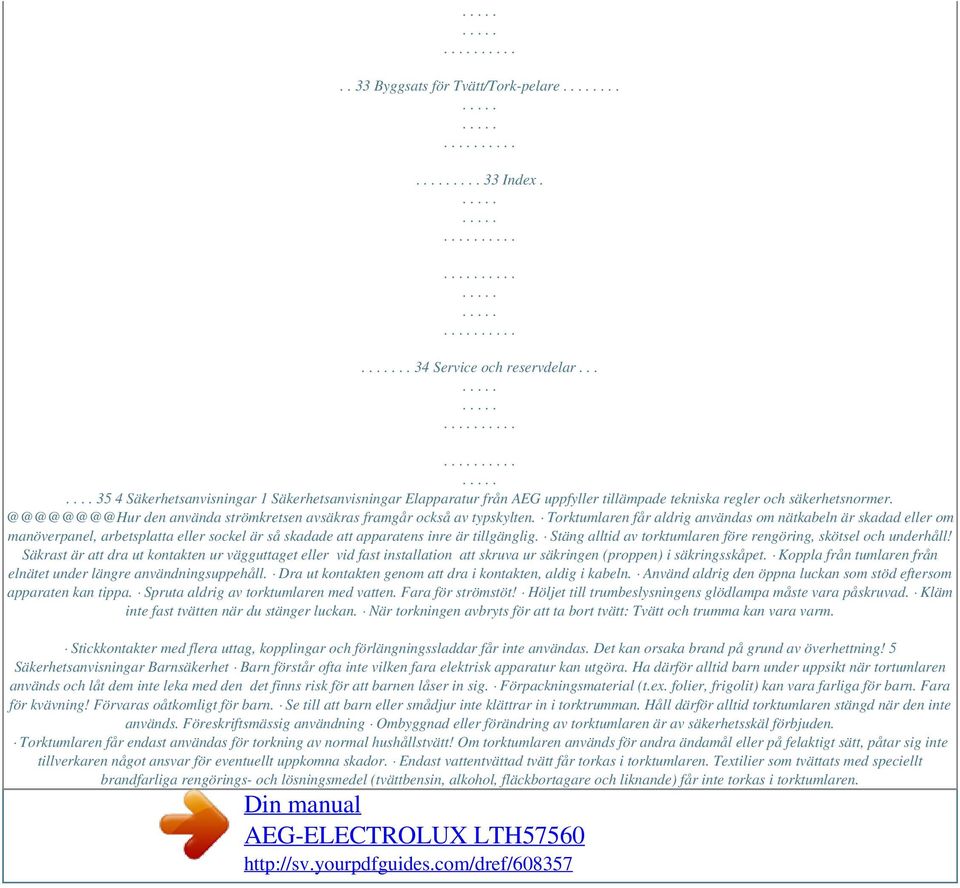

7 .. 33 Byggsats för Tvätt/Tork-pelare Index Service och reservdelar Säkerhetsanvisningar 1 Säkerhetsanvisningar Elapparatur från AEG uppfyller tillämpade tekniska regler och den använda strömkretsen avsäkras framgår också av typskylten. Torktumlaren får aldrig användas om nätkabeln är skadad eller om manöverpanel, arbetsplatta eller sockel är så skadade att apparatens inre är tillgänglig. Stäng alltid av torktumlaren före rengöring, skötsel och underhåll! Säkrast är att dra ut kontakten ur vägguttaget eller vid fast installation att skruva ur säkringen (proppen) i säkringsskåpet. Koppla från tumlaren från elnätet under längre användningsuppehåll. Dra ut kontakten genom att dra i kontakten, aldig i kabeln. Använd aldrig den öppna luckan som stöd eftersom apparaten kan tippa. Spruta aldrig av torktumlaren med vatten. Fara för strömstöt! Höljet till trumbeslysningens glödlampa måste vara påskruvad. Kläm inte fast tvätten när du stänger luckan. När torkningen avbryts för att ta bort tvätt: Tvätt och trumma kan vara varm. Stickkontakter med flera uttag, kopplingar och förlängningssladdar får inte användas. Det kan orsaka brand på grund av överhettning! 5 Säkerhetsanvisningar Barnsäkerhet Barn förstår ofta inte vilken fara elektrisk apparatur kan utgöra. Ha därför alltid barn under uppsikt när tortumlaren används och låt dem inte leka med den det finns risk för att barnen låser in sig. Förpackningsmaterial (t.ex. folier, frigolit) kan vara farliga för barn. Fara för kvävning! Förvaras oåtkomligt för barn. Se till att barn eller smådjur inte klättrar in i torktrumman. Håll därför alltid torktumlaren stängd när den inte används. Föreskriftsmässig användning Ombyggnad eller förändring av torktumlaren är av säkerhetsskäl förbjuden. Torktumlaren får endast användas för torkning av normal hushållstvätt! Om torktumlaren används för andra ändamål eller på felaktigt sätt, påtar sig inte tillverkaren något ansvar för eventuellt uppkomna skador. Endast vattentvättad tvätt får torkas i torktumlaren. Textilier som tvättats med speciellt brandfarliga rengörings- och lösningsmedel (tvättbensin, alkohol, fläckbortagare och liknande) får inte torkas i torktumlaren. Din manual AEG-ELECTROLUX LTH

8 Fara för brand och explosion! Textilier som innehåller skumgummi eller gummiliknande material får inte torkas i torktumlaren. Brandfara! Plagg som är i mycket dåligt skick (väldigt slitna) och artiklar med lös fyllning (kuddar), som skulle kunna vara otäta, får inte torkas eller fräschas upp. Brandrisk! Tvätt med stela beståndsdelar (fotmattor) och överfylld trumma kan täppa till luftflödet. Överskrid inte max. fyllmängd 6 kg. Risk för överhettning! Brandfara! Torka endast tvätt, i vilken inga brandfarliga föremål (cigarettändare, sprayflaskor) befinner sig. Brandfara! Explosionsfara! Rengör luddfiltret efter varje torktumling. Rengör kondensorn regelbundet. Ställ inga föremål på torktumlaren vid pelarmontering eftersom de kan ramla ned under drift. 6 Allmänn anvisningar Uppställning och anslutning När torktumlaren skall bäras måste man först ta bort sockelpanelen! Kontrollera att torktumlaren inte skadats under transporten. Anslut aldrig en skadad apparat! Kontakta den som transporterat tumlaren eller leverantören om skada uppstått. Ställ inte torktumlaren i utrymmen där fara för frost föreligger! Ställ torktumlaren vågrät! Ställ inte torktumlaren på heltäckningsmattor med lång lugg! Detta hindrar luftcirkulationen genom lufthålen. Vid uppställning bredvid en gas- eller elspis: måste en värmeisolerande brandsäker platta placeras mellan torktumlaren och spisen (mått: 85x57,5cm). Apparatens stickkontakt måste vara tillgänglig efter uppställningen. Se till att torktumlaren inte står på elkabeln. Fast anslutning till elnätet får endast utföras av behörig elekrikter. 3 Allmänn anvisningar Stärkt tvätt lämnar efter sig stärkelsebeläggning i trumman och bör inte torktumlas. När de i programtabellen angivna fyllmängderna överskrids, måste man räkna med skrynksbehållaren efter varje torkning! 1 ihopsamlade kondensvätskan kan användas som destillerat vatten. Var dock noga med att först filtrera det genom ett kaffefilter av papper. Rengör kondensorn regelbundet! Om du rengör kondensorn regelbundet förbrukar torktumlare mindre energi. 10 De viktigaste kännetecknen för din produkt De viktigaste kännetecknen för din produkt Program- och tidval via programväljaren. SKON-knapp för skonsam torkning av ömtåliga textilier. SIGNAL tillval. Efter programslut hörs en ljudsignal i bestämda intervall. STARTFÖRDR&OumTöm alla fickor. Avlägsna metalldelar (klammer, anoraker med bommullsskiktet utåt). Dessa torkar då och Ställ in Tryck på Öppna luckan. 1 Stäng denna fas är värmen frånkopplad. Indikatorerna SLUT / SKRYNKELSKYDD tänds efter avkylningsfasen. Nu kan du ta ut tvätten ur torktumlaren. Efter torkningen följer automatiskt Sätt tillbaka kondensbehållaren i Tryck filterlockets låshake nedåt. Filterlocket öppnas. 0 Ta ut Sätt tillbaka kan torktumlaren inga septsiga föremål för att rengöra kondensorn. Den kan skadas och bli otät. 0 Sätt tillbaka kondensorn och lås den. (Vrid bägge spärrarna ett kvarts varv inåt). Texten "top oben en haut" skall vara uppåt. 0 Sätt tillbaka sockelpanelen. OBS! Torktumlaren får inte användas utan kondensorn. 1 Stäng av torktumlaren. 0 Vrid programväljaren till FRÅN-läge. 21 Programtabeller Programtabeller Programgrupp BOMULL Skötselråd R,Q; Tvättmängd upp till 6kg. Program Tvättyp Exempel på tvätt/textilier EXTRATORRT Tjocka textilier eller textilier i flera lager, som skall bli helt Frottéplagg, badrockar torra. För tjocka textilier som ska torkas. Textilier i samma tjocklek, som skall bli helt torra. Frottévaror, frottéhanddukar Frottéplagg, trikåplagg, frottéhanddukar PLUSTORRT NORMALTORRT STRYKTORRT c STRYKTORRT b STRYKTORRT a Tunna textilier, som skall strytrikåplagg, bomullsskjortor kas efteråt Normaltjocka bomulls- och linneplagg Sängkläder, bordsdukar Bomulls-, och linne, som skall Sängkläder, bordsdukar manglas Programgrupp BLANDMATERIAL, Skötselråd R, S1, Q; Tvättmängd upp till 3kg. Program Tvättyp Exempel på tvätt/textilier EXTRATORRT Tjocka textilier eller textilier i flera lager, som skall bli helt Tröjor, sängkläder, bordsdukar torra. Tunna textilier, som inte skall efterbehandlas (t.ex. strykas) Lättskötta skjortor, bordsdukar, babykläder, strumpor, underkläder NORMALTORRT STRYKTORRT c Tunna textilier, som skall strytrikåplagg, bomullsskjortor kas efteråt 1) Tryck på SKON-knappen! 22 Programtabeller TID-program Skötselråd R, S1, Q; Tvättmängd under 1kg. Välj mellan programtiderna 20 och 40 minuter, för att eftertorka enstaka plagg eller för att torka små tvättmängder. 1) Tryck på SKON-knappen! Program LÄTTSTRUKET Skötselsymboler R, S1, Q; Tvättvikt upp till 1 kg (ca 5-6 skjortor) Torka textiler som skjortor och blusar; för minimal strykning. Resultatet beror på textilslag och förädling. Rekommendation: centrifugera textilierna med ca 1200 varv i tvättmaskinen och lägg dem sedan direkt i torktumlaren. Ta ut textilierna omedelbart ur tumlaren och häng ut dem på klädgalgar. 1) Tryck på SKON-knappen! Program YLLE-BEHANDLING Tvättvikt upp till 1 kg Ylletextilier efterbehandlas kort med varmluft efter lufttorkning, efter användning eller efter längre tids förvaring för att räta ut yllefibrerna. Yllet blir mjukt och behagligt. Rekommendation: ta ut textilierna omedelbart. Programmet UPPFRÄSCHNING Tvättvikt upp till 1 kg För optimala resultat vid uppfräschning och mjuk rengöring av textilier med hjälp av helt vanliga torkrengöringsset (följ tillverkarens anvisningar), programtid: 35 minuter. Din manual AEG-ELECTROLUX LTH

9 23 Lite textilkunskap Lite textilkunskap Skötselsymboler Kontrollera om kläderna är lämpliga att torka i tumlare. På skötseletiketten skall en av följande symboler vara avbildade: Q R S T Principiellt är torkning i tumlare möjlig; textiltillverkaren anger inte om man skall torka normalt eller skonsamt. Normal torkning Skonsam torkning (tryck på SKON-knappen!) Torkning i torktumlare inte tillåtet När ingen av dessa symboler hittas: Torka vit- och kulörtvätt samt blandmaterial vid normal temperatur. Tryck på SKON-knappen när känsliga tyger torkas. Vi rekommenderar att redan vid köp av kläderna ge akt på skötselsymbolerna. Ull, dun Torka inte ylle i tumlaren! Fara för filtning och krympning! Torka dun i tumlaren endast när detta uttrryckligen rekommenderas. För efterbehandling av ylletextilier upp till 1 kg tvättvikt välj programmet YLLE-BEHANDLING. Temperaturkänsliga textilier Torka temperaturkänsliga textilier (t.ex. Acryl eller Viskose) och textilier med skötselsymbol S med intryckt SKON-knapp. Trikå, underkläder Trikå och underkläder krymper gärna! Torka inte dessa textilslag med programmet EXTRA-TORRT. På bra kvaliteter är krympningen emellertid liten. Nya, färgade textilier Torka inte nya färgade textilier gemensamt med ljusa textilier. Dessa kan färga av sig! 24 Rengöring och skötsel Rengöring och skötsel Rengöring av kondensorn 1 kan torktumlaren skadas. Och med ett igensatt kondensor förbrukar den mer Ta bort Sätt åter in inte möbelpolisch eller aggressiva rengöringsmedel. 0 Torka av paneler och manöverelement med en fuktig duk. Använd endast varmt vatten. Rengöring av luckans tätning 0 Tvätta av luckans tätning med en fuktig trasa direkt efter torktumlingen. 26 Vad gör man när...? Vad gör man när...? Försök att själv åtgärda problemen med hjälp av anvisningarna som finns här. Kontaktar du kundtjänst för att få hjälp med ett av de fel som finns angivna här eller för att avhjälpa ett handhavandefel, debiteras du för serviceteknikerns besök även under garantitiden. Störning Möjlig orsak Nätkontakten urdragen START/PAUS-knapp intryckt Inget program valt Torktumlaren arbetar ej Luckan öppen Åvhjälpande Stick in nätkontakten Tryck en gång på START/ PAUSknappen Välj program Stäng luckan Kontrollera säkringen. Störningar i den fasta Fel på säkringen (proppen) installationen skall alltid kontrolleras av fackman. Fel program har valts Luddfiltret tilltäppt Kondensorn igensatt av ludd Torkresultatet är inte tillfreds- Fel mängd ställande. Tvätten är fortfarande fuktig. Tvätten inte tillräckligt centrifugerad Ventilationsgallret i sockeln övertäckt Använd annat (tids-) program vid nästa torkning. Rengör luddfiltret Rengör kondensorn Följ rekommenderad påfyllningsmängd Centrifugera tvätten tillräckligt Frilägg ventilationsgallret Beläggning på trummans Rengör trummans insida insida eller på trummans och trummans valkar valkar Luckan kan inte stängas Luddfiltret inte riktigt Sätt in luddfiltret och/ isatt och/eller filterlocket eller stäng filterlocket inte stängt 27 Vad gör man när...? Störning Möjlig orsak Programväljaren står i läge FRÅN Glödlampan trasig Indikatorn BEHÅLLARE lyser Kondensbehållaren full Åvhjälpande Vrid programväljaren till läge BELYSNING Byt glödlampa (se nedstående avsnitt) Töm kondensbehållaren Ta ut behållaren och startar ett program en kort stund. Orsaken till tilltäppningen kan tas ut ur behållarens utrymme, resp. hår kan avlägsnas från ventilen Välj tidsprogram eller högre torkningsgrad (välj t.ex. EXTRATORRT istället för PLUSTORRT) Rengör kondensorn Rengör luddfiltret Kontrollera programvalet: SKON-knapp bör endast användas vid tvättmängder upp till 3kg Minska tvättmängden Centrifugera tvätten tillräckligt Trumbelysningen fungerar inte Tilloppsnippeln eller ventilen på behållarens ände Indikatorn BEHÅLLARE lyser kan vara tilltäppta genom trots att behållaren har tömts främmande föremål, t.ex. djurhår Torktumlaren avslutar automatiskt torkningen. Indikatorn SLUT tänds strax efter det att programmet startats För litet eller för torr tvätt ilagd för det valda programmet Kondensorn igensatt av ludd Torkningen tar ovanligt lång tid. Anmärkning: Efter 3 timmar avslutas torkprogrammet automatiskt: - kontrollamporna TORKNING och AVKYLNING börjar blinka - ljudsignal hörs Luddfiltret tilltäppt SKON-knappen intryckt och för stor tvättmängd För mycket tvätt Alltför fuktig tvätt Kontakta vår kundtjänst om denna bruksanvisning inte ger anvisningar om hur en specifik störning skall avhjälpas. 28 Vad gör man när...? Byt glödlampa 0 Beställ speciallampa till din Lavatherm genom vår service (ET-nr ) Varning! Använd aldrig standardlampor i din Lavatherm! Dessa avger alltför mycket värme, vilket leder till alltför stor värmeuppsamling under lampkåpan och kan orsaka skador. Dra ur nätkontakten. Vid fast installation: skruva ur säkringen resp. koppla ifrån den. Skruva av kåpan över defekt glödlampa. Skruva på kåpan över glödlampan. fast installation: skruva ur säkringen resp. koppla ifrån tumlaren. Vid byte av luckhängning, gör på följande sätt: ACB F E H D J JGG F E ACB Skruva ur skruvarna A på apparatens front. Ta bort luckan genom att skjuta den vågrät. Skruva ur skruvarna B på luckans insida och ta bort gångjärnen C. Skruva av och ta bort låsklykan D. Lossa skyddsplattorna E, F och G med en tunn skruvmejsel genom att trycka på låshakarna, skjut dem åt sidan, ta ut och sätt in på motsatt sida igen. 0 Skruva fast gångjärnen C och låsklykan D på motsatta sidan av Fyllmängd (programberoende) max. Din manual AEG-ELECTROLUX LTH

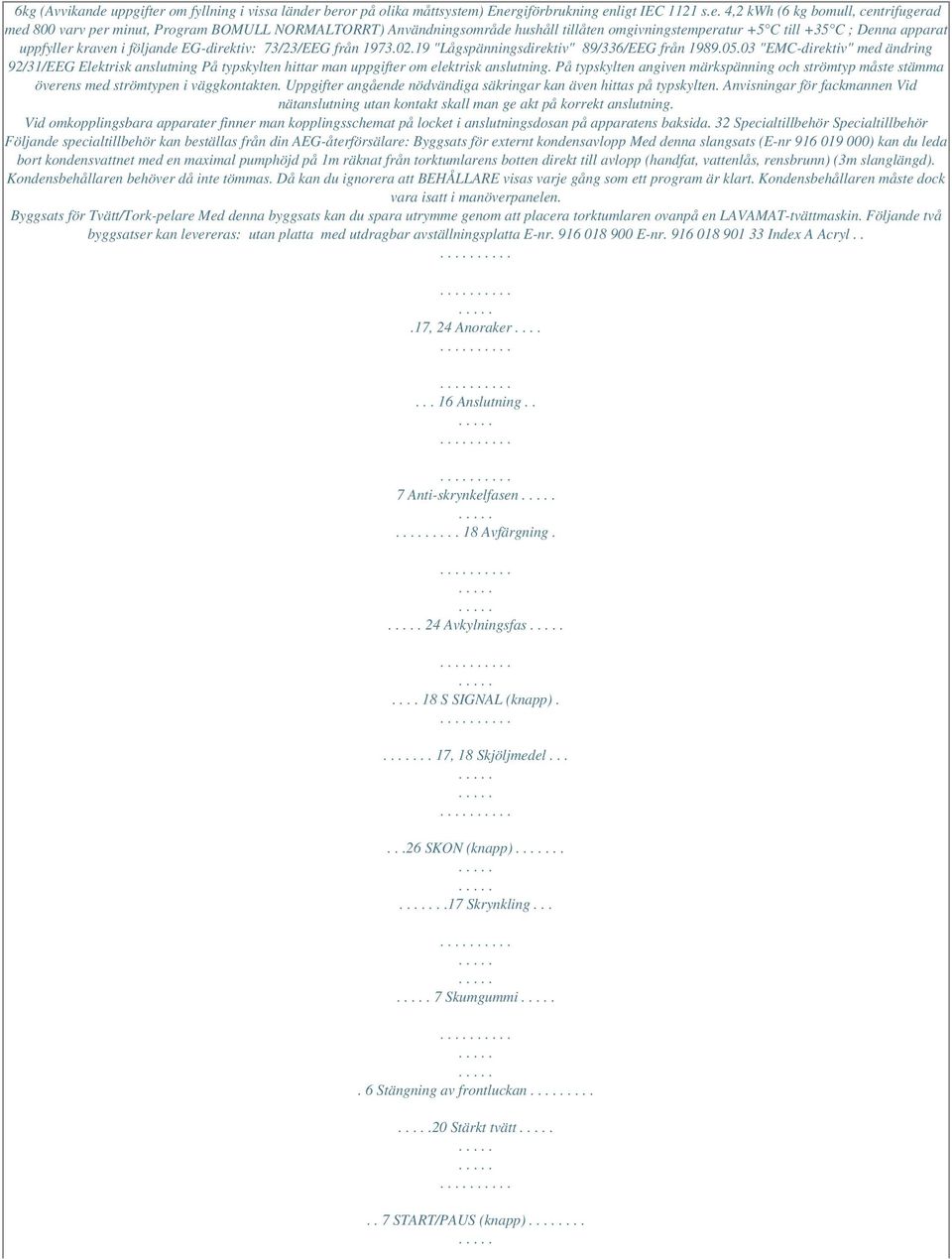

10 6kg (Avvikande uppgifter om fyllning i vissa länder beror på olika måttsystem) Energiförbrukning enligt IEC 1121 s.e. 4,2 kwh (6 kg bomull, centrifugerad med 800 varv per minut, Program BOMULL NORMALTORRT) Användningsområde hushåll tillåten omgivningstemperatur +5 C till +35 C ; Denna apparat uppfyller kraven i följande EG-direktiv: 73/23/EEG från "Lågspänningsdirektiv" 89/336/EEG från "EMC-direktiv" med ändring 92/31/EEG Elektrisk anslutning På typskylten hittar man uppgifter om elektrisk anslutning. På typskylten angiven märkspänning och strömtyp måste stämma överens med strömtypen i väggkontakten. Uppgifter angående nödvändiga säkringar kan även hittas på typskylten. Anvisningar för fackmannen Vid nätanslutning utan kontakt skall man ge akt på korrekt anslutning. Vid omkopplingsbara apparater finner man kopplingsschemat på locket i anslutningsdosan på apparatens baksida. 32 Specialtillbehör Specialtillbehör Följande specialtillbehör kan beställas från din AEG-återförsälare: Byggsats för externt kondensavlopp Med denna slangsats (E-nr ) kan du leda bort kondensvattnet med en maximal pumphöjd på 1m räknat från torktumlarens botten direkt till avlopp (handfat, vattenlås, rensbrunn) (3m slanglängd). Kondensbehållaren behöver då inte tömmas. Då kan du ignorera att BEHÅLLARE visas varje gång som ett program är klart. Kondensbehållaren måste dock vara isatt i manöverpanelen. Byggsats för Tvätt/Tork-pelare Med denna byggsats kan du spara utrymme genom att placera torktumlaren ovanpå en LAVAMAT-tvättmaskin. Följande två byggsatser kan levereras: utan platta med utdragbar avställningsplatta E-nr E-nr Index A Acryl...17, 24 Anoraker Anslutning.. 7 Anti-skrynkelfasen Avfärgning. 24 Avkylningsfas S SIGNAL (knapp)... 17, 18 Skjöljmedel SKON (knapp) Skrynkling... 7 Skumgummi. 6 Stängning av frontluckan Stärkt tvätt.. 7 START/PAUS (knapp)...

11 18 STARTFÖRDRÖJNING (knapp).17 Stryktvätt B Barn, säkerhet C Centrifugering av tvätten T Transportskador Trikåtvätt...24 Tvätt/Tork-pelare D Dubbelskiktat tyg F Fyllmängd, angiven U UPPFRÄSCHNING.. 14, 23 Uppställning. 7 K Kalk i vattnet Känsligt tyg. 7 Kondensbehållare KONDENSOR , 25 Kondensvatten V Viskose Y Ylle.

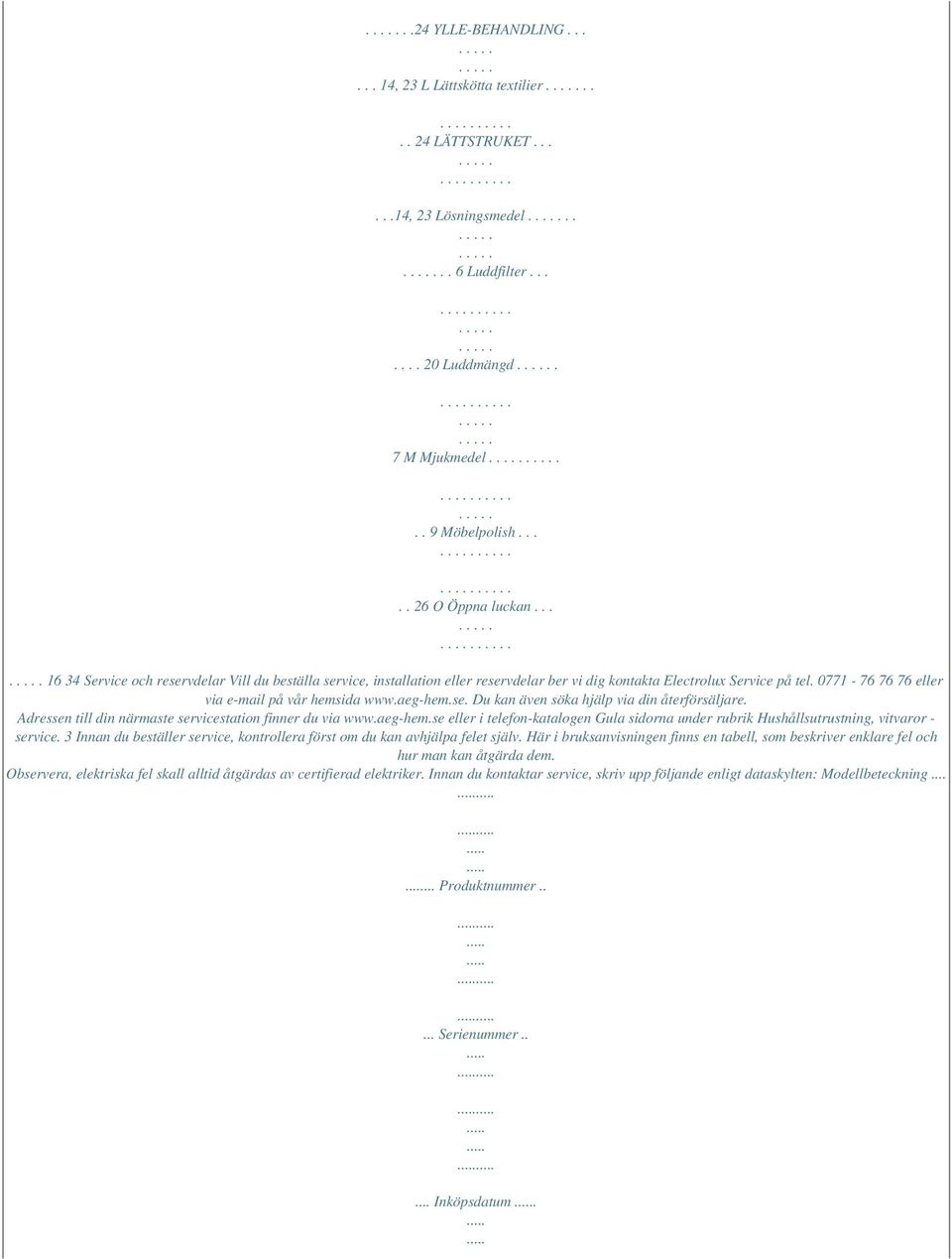

12 ..24 YLLE-BEHANDLING , 23 L Lättskötta textilier LÄTTSTRUKET , 23 Lösningsmedel Luddfilter Luddmängd. 7 M Mjukmedel.. 9 Möbelpolish O Öppna luckan Service och reservdelar Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel eller via på vår hemsida Du kan även söka hjälp via din återförsäljare. Adressen till din närmaste servicestation finner du via eller i telefon-katalogen Gula sidorna under rubrik Hushållsutrustning, vitvaror - service. 3 Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning Produktnummer..... Serienummer..... Inköpsdatum.

13 Powered by TCPDF ( Hur och när uppträder felet? Reklamation Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Konsumentkontakt Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel eller via på vår hemsida se 35 From the Electrolux Group. The world s No.1 choice. Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i över 150 länder runt hela världen. AEG Hausgeräte GmbH Postfach 1036 D Nürnberg Copyright by AEG /PRO Med reservation för ändringar. Din manual AEG-ELECTROLUX LTH
