1 MILJÖTEKNIK Raita C ORIGINAL ENVIRONMENT +46 (8) info@raita.com EV ekotoaletter AQ biologisk toalett Broschyren innehåller beskrivningar för produktgrupperna ovan. Mera information och broschyrer för olika produktgrupper finns på våra Internetsidor, Miljöteknik RAITA environment är ett familjeföretag som specialiserat sig på lösningar för behandling av avloppsvatten i glesbygden. Vi har levererat utrustning för behandling av avloppsvatten i glesbygden ända sedan 1960-talet. Till vårt sortiment hör biologisk-kemiska reningsverk, biologiska toaletter och effektiva infiltrations- och markbäddar. Uppfinningar som utnyttjats i produkterna har skyddats med patent, skydd för nyttighetsmodeller och mönsterskydd. Mera information hittar du utom i denna broschyr även på våra Internetsidor under adressen copyright miljöteknik RAITA environment

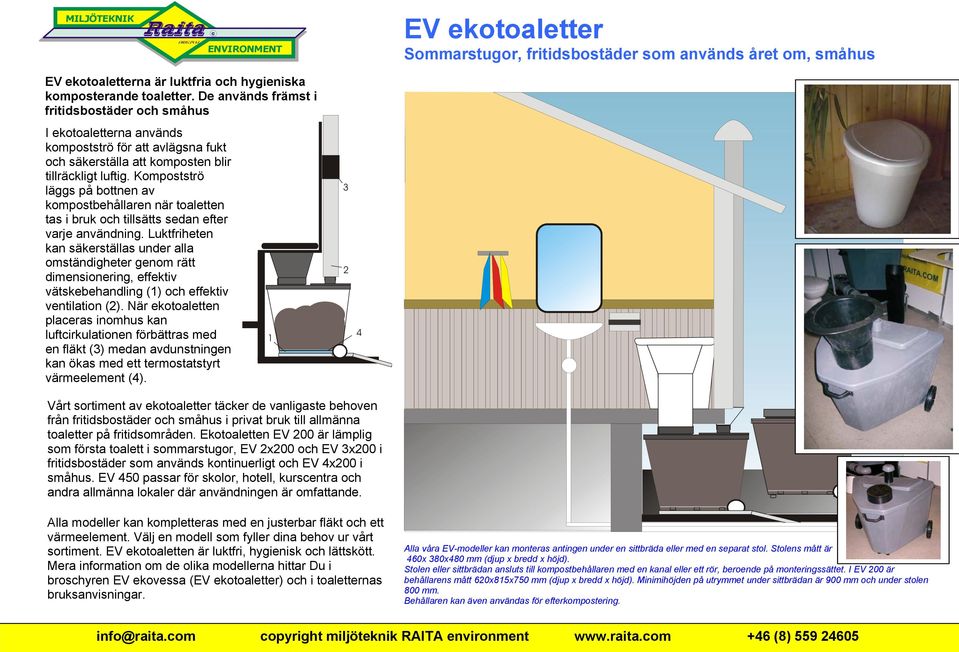

2 MILJÖTEKNIK Raita C ORIGINAL ENVIRONMENT EV ekotoaletter Sommarstugor, fritidsbostäder som används året om, småhus EV ekotoaletterna är luktfria och hygieniska komposterande toaletter. De används främst i fritidsbostäder och småhus I ekotoaletterna används kompostströ för att avlägsna fukt och säkerställa att komposten blir tillräckligt luftig. Kompostströ läggs på bottnen av kompostbehållaren när toaletten tas i bruk och tillsätts sedan efter varje användning. Luktfriheten kan säkerställas under alla omständigheter genom rätt dimensionering, effektiv vätskebehandling (1) och effektiv ventilation (2). När ekotoaletten placeras inomhus kan luftcirkulationen förbättras med en fläkt (3) medan avdunstningen kan ökas med ett termostatstyrt värmeelement (4) Vårt sortiment av ekotoaletter täcker de vanligaste behoven från fritidsbostäder och småhus i privat bruk till allmänna toaletter på fritidsområden. Ekotoaletten EV 200 är lämplig som första toalett i sommarstugor, EV 2x200 och EV 3x200 i fritidsbostäder som används kontinuerligt och EV 4x200 i småhus. EV 4 passar för skolor, hotell, kurscentra och andra allmänna lokaler där användningen är omfattande. Alla modeller kan kompletteras med en justerbar fläkt och ett värmeelement. Välj en modell som fyller dina behov ur vårt sortiment. EV ekotoaletten är luktfri, hygienisk och lättskött. Mera information om de olika modellerna hittar Du i broschyren EV ekovessa (EV ekotoaletter) och i toaletternas bruksanvisningar. Alla våra EV-modeller kan monteras antingen under en sittbräda eller med en separat stol. Stolens mått är 460x 380x480 mm (djup x bredd x höjd). Stolen eller sittbrädan ansluts till kompostbehållaren med en kanal eller ett rör, beroende på monteringssättet. I EV 200 är behållarens mått 620x815x7 mm (djup x bredd x höjd). Minimihöjden på utrymmet under sittbrädan är 900 mm och under stolen 800 mm. Behållaren kan även användas för efterkompostering.

3 EV ekotoaletter Modeller för sommarstugor, fritidsbostäder som används året om, småhus och allmän bruk EV 200/ 200 Tabellen till vänster visar modeller, kapacitet. Bilderna under visar en måtritningar av EV 200 underkärl EV 2x200/ EV 3x200/ EV 4x200/ Ovan våra EV-ekotoalettmodeller: Modell / kapacitet / pris m. utrustning för sittbräda / pris m. stol

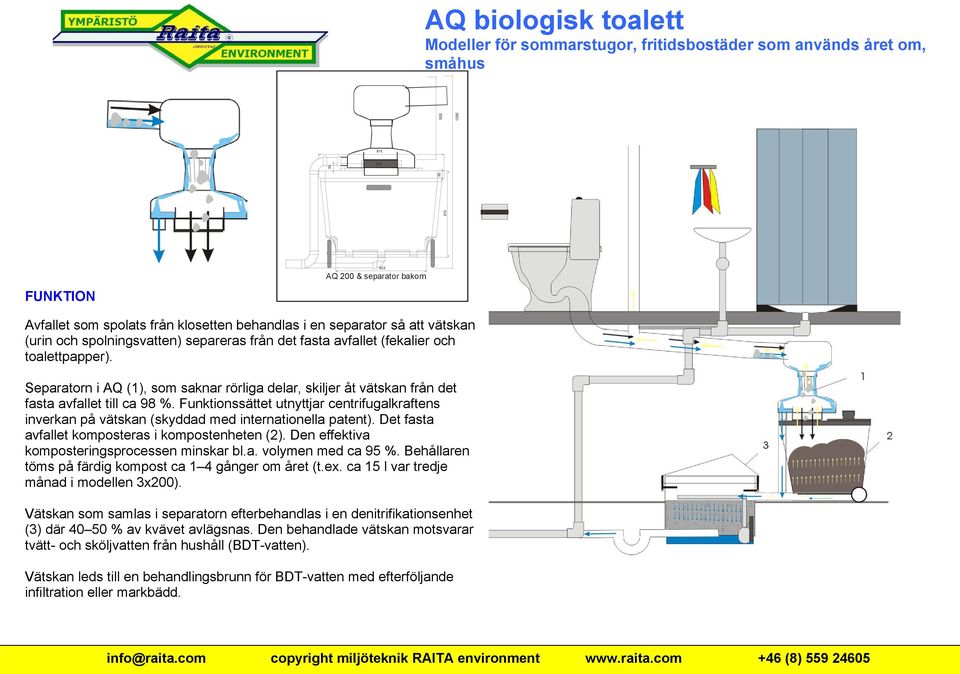

4 AQ biologisk toalett Modeller för sommarstugor, fritidsbostäder som används året om, småhus FUNKTION 622 AQ 200 & separator bakom Avfallet som spolats från klosetten behandlas i en separator så att vätskan (urin och spolningsvatten) separeras från det fasta avfallet (fekalier och toalettpapper). Separatorn i AQ (1), som saknar rörliga delar, skiljer åt vätskan från det fasta avfallet till ca 98 %. Funktionssättet utnyttjar centrifugalkraftens inverkan på vätskan (skyddad med internationella patent). Det fasta avfallet komposteras i kompostenheten (2). Den effektiva komposteringsprocessen minskar bl.a. volymen med ca 95 %. Behållaren töms på färdig kompost ca 1 4 gånger om året (t.ex. ca 15 l var tredje månad i modellen 3x200). Vätskan som samlas i separatorn efterbehandlas i en denitrifikationsenhet (3) där 40 % av kvävet avlägsnas. Den behandlade vätskan motsvarar tvätt- och sköljvatten från hushåll (BDT-vatten). Vätskan leds till en behandlingsbrunn för BDT-vatten med efterföljande infiltration eller markbädd.

5 AQ biologisk toalett Modeller för sommarstugor, fritidsbostäder som används året om, småhus AQ anv.dygn Bilderna till höger visar en enfamiljshus (5 personer) med Aq 4x200 i bruk enfamiljshus i Nyland. Separatorn och kompostbehållaren finns in undervåningen. AQ 2x200 0 anv.dygn Bilden under visar kväve reduktion enheten, med vilken den kväverika urinen med spolarvätskan förbehandlas innan den leds till slamavskiljare och markbädd tillsammans med BDT-vatten. AQ 3x anv.dygn AQ 4x anv.dygn Tabellen ovanpå visar modeller och dess kapacitet 700 Biofilter Mamut-pump Luftpump AQ 200 & separator från bakom Kvävereduktions enhet från sida mm rör

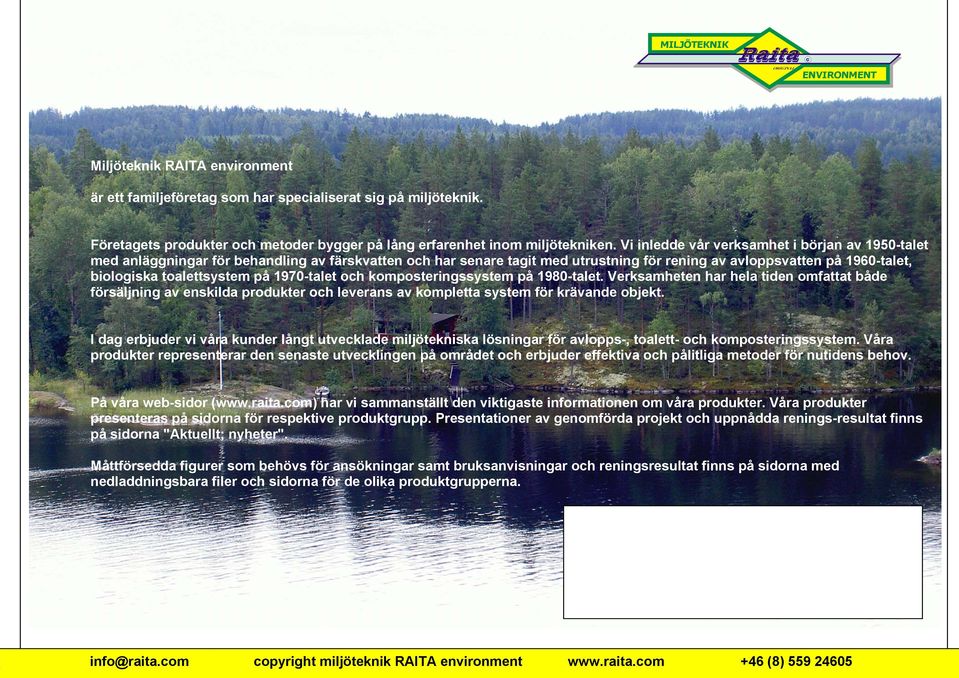

6 MILJÖTEKNIK Raita C ORIGINAL ENVIRONMENT Miljöteknik RAITA environment är ett familjeföretag som har specialiserat sig på miljöteknik. Företagets produkter och metoder bygger på lång erfarenhet inom miljötekniken. Vi inledde vår verksamhet i början av 19-talet med anläggningar för behandling av färskvatten och har senare tagit med utrustning för rening av avloppsvatten på 1960-talet, biologiska toalettsystem på 1970-talet och komposteringssystem på 1980-talet. Verksamheten har hela tiden omfattat både försäljning av enskilda produkter och leverans av kompletta system för krävande objekt. I dag erbjuder vi våra kunder långt utvecklade miljötekniska lösningar för avlopps-, toalett- och komposteringssystem. Våra produkter representerar den senaste utvecklingen på området och erbjuder effektiva och pålitliga metoder för nutidens behov. På våra web-sidor ( har vi sammanställt den viktigaste informationen om våra produkter. Våra produkter presenteras på sidorna för respektive produktgrupp. Presentationer av genomförda projekt och uppnådda renings-resultat finns på sidorna "Aktuellt; nyheter". Måttförsedda figurer som behövs för ansökningar samt bruksanvisningar och reningsresultat finns på sidorna med nedladdningsbara filer och sidorna för de olika produktgrupperna.
