1 Svart- och gråvattenrening Benny Carlson Fartyg-Människa-Miljö Kalmar 21 november 2012

2 History and Milestones Marinfloc AB Pre-treatment 1996 Prototype TD Unit SDwU White Box Neptumatic Academy STC Kit Clean Drain CD Unit TD to CD Uppgrade Bridge Control WBS Reporting Web service CD Pre-T Sewage STS & ASTS Deck drain 2012

Clean Drain CD Unit TD to CD Uppgrade Bridge Control WBS Reporting Web service CD

3 Miljövänlig sjötransport

4 Mindre miljövänlig sjötransport

Avgaser SOx, NOx, CO₂ Restoljor Sopor Giftig bottenfärg Ballast

5 Utsläpp i anslutning till fartygsoperation Energi: HFO Energi: MDO Smörjoljor, specialoljor, Kemikalier, Färg Dricksvatten, Mat, etc. Avgaser SOx, NOx, CO₂ Restoljor Sopor Giftig bottenfärg Ballast vatten Länsvatten Toalett avlopp BDT avlopp Propeller hylsolja Matrester

6 Toalett avlopp BDT avlopp Matrester Toalett avlopp BDT avlopp Matrester

7 IMO regler för flytande biologist avfall. BDT Avlopp Inga regler Toalett avlopp MARPOL Annex 4 Matavfall MARPOL Annex 5 Rakt överbord

8 Toalett avlopp MARPOL Annex 4 MEPC II (1976) Regelverket gav 4 möjligheter 1: Allt samlas i tank och pumpas iland Toalett tank 2: Allt samlas i tank, mals ner och desinficeras med t ex. klor och får pumpas överbord utanför 3 nm. (Godkänd anl.) 3: MEPC godkänd reningsanläggning, får användas innanför 12 nm STP Enl. MEPC II TSS (Fasta partiklar) 50 mg/l BOD (Biologiska syreförbrukare) 50 mg/l Koliforma bakterier max 100/100 ml. 4: Allt samlas i tank och pumpas överbord utanför 12 nm

) 3: MEPC godkänd reningsanläggning, får användas innanför 12 nm STP Enl.

9 Toalett avlopp MARPOL Annex 4 MEPC 159 (55) (Jan. 2010) 1: Allt samlas i tank och pumpas iland. (krav på anslutning) Toalett tank 2: Allt samlas i tank, mals ner och desinficeras med t ex. klor och får pumpas överbord utanför 3 nm. (Godkänd anl.) 3: MEPC godkänd reningsanläggning, får användas innanför 12 nm STP Enl. MEPC 159 (55) TSS (Fasta partiklar) 35 mg/l BOD (Biologiska syreförbrukare) 25 mg/l COD (Kemiska syreförbrukare) 125mg/l Koliforma bakterier max 100/100 ml. ph: 6 8,5 4: Allt samlas i tank och pumpas överbord utanför 12 nm

(Godkänd anl.) 3: MEPC godkänd reningsanläggning, får användas innanför 12 nm STP Enl.

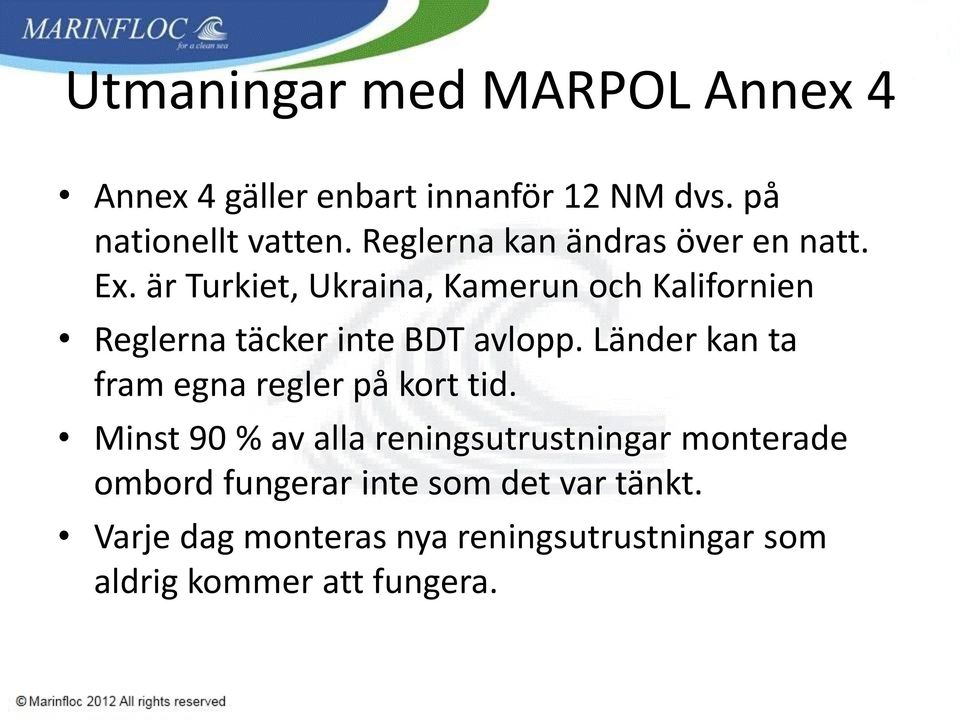

10 Utmaningar med MARPOL Annex 4 Annex 4 gäller enbart innanför 12 NM dvs. på nationellt vatten. Reglerna kan ändras över en natt. Ex. är Turkiet, Ukraina, Kamerun och Kalifornien Reglerna täcker inte BDT avlopp. Länder kan ta fram egna regler på kort tid. Minst 90 % av alla reningsutrustningar monterade ombord fungerar inte som det var tänkt. Varje dag monteras nya reningsutrustningar som aldrig kommer att fungera.

är Turkiet, Ukraina, Kamerun och Kalifornien Reglerna täcker inte BDT avlopp.

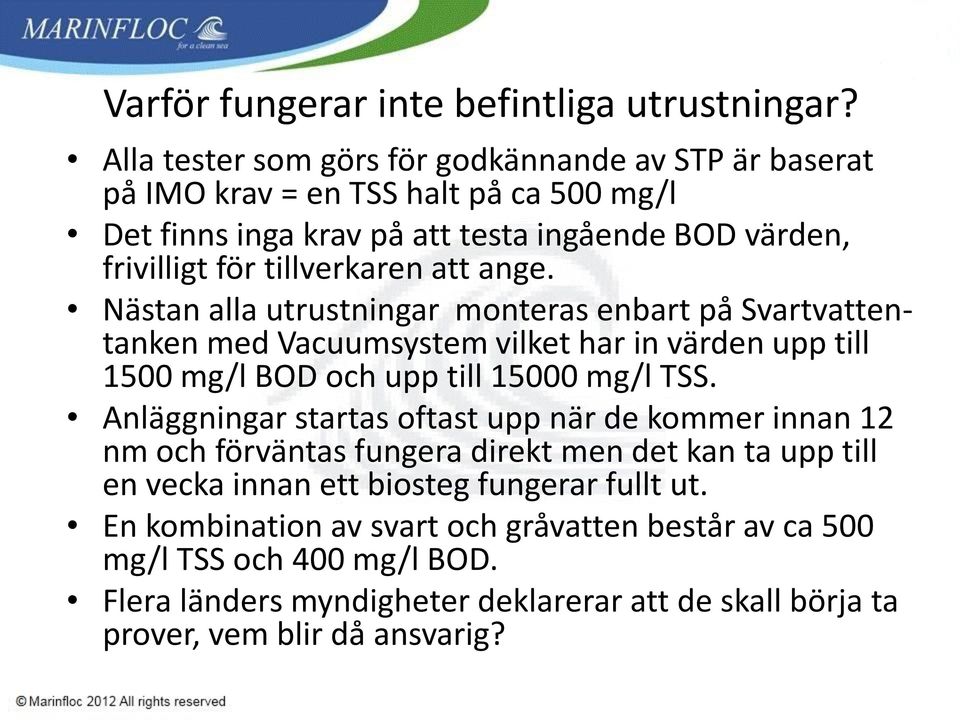

11 Varför fungerar inte befintliga utrustningar? Alla tester som görs för godkännande av STP är baserat på IMO krav = en TSS halt på ca 500 mg/l Det finns inga krav på att testa ingående BOD värden, frivilligt för tillverkaren att ange. Nästan alla utrustningar monteras enbart på Svartvattentanken med Vacuumsystem vilket har in värden upp till 1500 mg/l BOD och upp till mg/l TSS. Anläggningar startas oftast upp när de kommer innan 12 nm och förväntas fungera direkt men det kan ta upp till en vecka innan ett biosteg fungerar fullt ut. En kombination av svart och gråvatten består av ca 500 mg/l TSS och 400 mg/l BOD. Flera länders myndigheter deklarerar att de skall börja ta prover, vem blir då ansvarig?

att ange. Nästan alla utrustningar monteras enbart på Svartvattentanken med Vacuumsystem vilket har in värden upp till 1500 mg/l BOD och upp till 15000 mg/l TSS.

Utanför Special areas: Utan behandling > 12 nm, Grov malet:

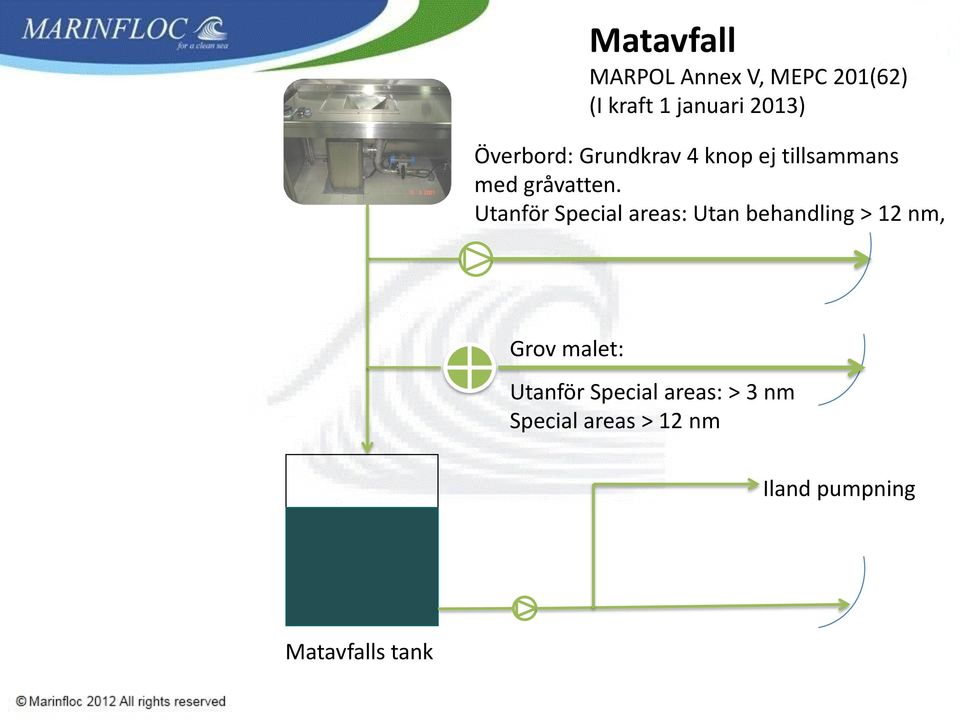

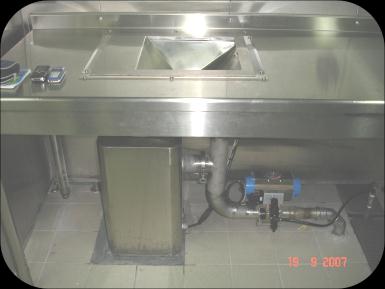

12 Matavfall MARPOL Annex V, MEPC 201(62) (I kraft 1 januari 2013) Överbord: Grundkrav 4 knop ej tillsammans med gråvatten. Utanför Special areas: Utan behandling > 12 nm, Grov malet: Utanför Special areas: > 3 nm Special areas > 12 nm Iland pumpning Matavfalls tank

13 Vanlig lösning på matavfallsproblem MARPOL Annex 4 MARPOL Annex 5 Toalett tank I det här fallet så blir allt Annex 4 TSS halt upp till mg/l BOD halt upp till mg/l I den här situationen så har en ev. reningsutrustning slutat att fungera helt.

upp till 30000 mg/l BOD halt upp till 20000 mg/l I den här

14 Uppsamlingstankar för svart och gråvatten På vissa platser så som Turkiet och Kalifornien är det inte tillåtet att pumpa ut svart eller gråvatten överbord även om det är behandlat I en certifierad utrustning. Det verkar som det är flera regioner rumt om i världen som följer efter. En del nya fartyg byggs med stora uppsamlingstankar som skall klara att hålla allt svart och gråvatten ombord under upp till 2 veckor. En del äldre tonnage konverterar ballast tankar till uppsamlingstankar för svart och gråvatten.

Det verkar som det är flera regioner rumt om i världen som följer efter.

15 MEPC Resolutions 159(55) Matavfall Gråvatten Svartvatten Vent Metan H2S (Svavel väte)

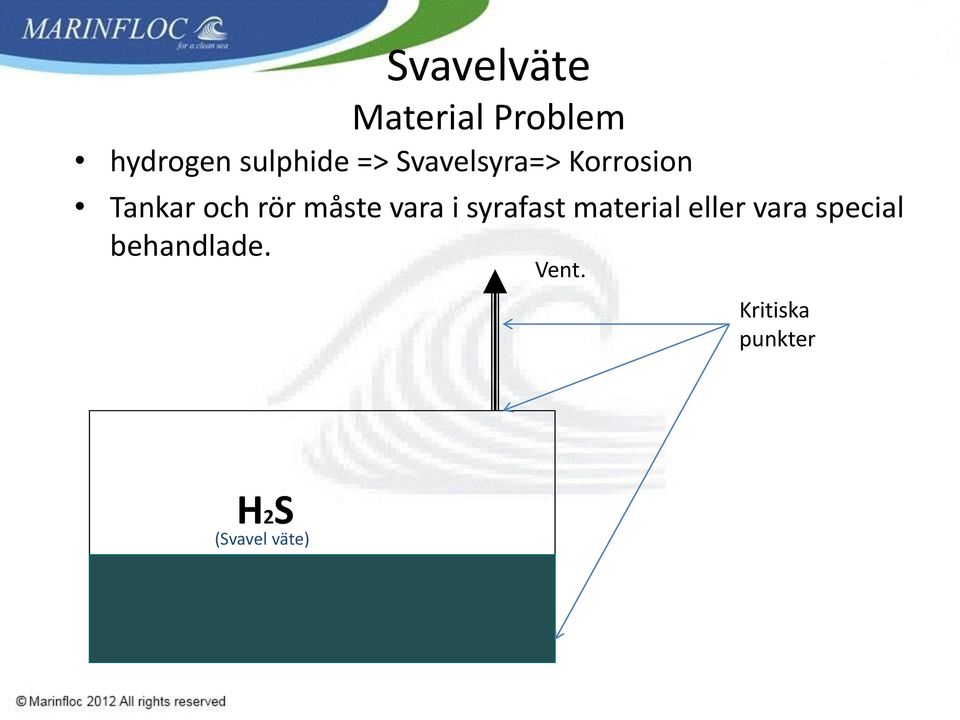

16 Svavelväte Material Problem hydrogen sulphide => Svavelsyra=> Korrosion Tankar och rör måste vara i syrafast material eller vara special behandlade. Vent. Kritiska punkter H2S (Svavel väte)

17 Osynlig gas Svavelväte Hälso och miljöproblem Densitet ca 1.15 jämfört med luft. < 10 ppm => Hälsogränsvärde ppm => Möjligt att detektera via lukt. >150 ppm =>Luktorganen blockeras. > 500 ppm =>Snabb medvetslöshet och död inom minuter. Svavel väte är en explosiv gas som har ett antändningsområde i koncentrationer mellan 4 till 45 volym %

>150 ppm =>Luktorganen blockeras. > 500 ppm =>Snabb medvetslöshet och död inom minuter.

18 Svavelväte (H2S) Marinfloc gjorde en studie på svavelväte koncentrationen på en färja under 6 månader. Mätningen gjordes i ett ventilations rör från svartvattentanken var 30 sekund. Från färjan pumpades allt svartvatten iland var 24 timma. Mätningarna visade att svavelväte koncentration I röret översteg 1000 ppm på mindre än 20 timmar. Flera dödsfall har redan inträffat på olika fartyg och man måste ta risken på allvar och kontrollera tankar och avluftningar.

Från färjan pumpades allt svartvatten iland var 24 timma.

19 Kryssningsfartyg i Östersjön efter 2016: MEPC 200 (62) Alla nya kryssningsfartyg (eller äldre från 2018) skall lämna iland all sewage eller ha en godkänd reningsanläggning ombord. Kommer verkligen mindre hamnar att klara av att ta emot m³ koncentrerad sewage? I de fall att man har en reningsanläggning så kommer istället fartyget att vilja pumpa iland kanske 100 m³ slam från reningsanläggningen. - Är hamnarna bereda på det? - Vilka regler kommer att gälla för slammet?

Kommer verkligen mindre hamnar att klara av att ta emot 100 200 m³ koncentrerad sewage?

20 Sammanfattning - Om man skall ha ett reningsverk ombord så skall både svart och gråvatten behandlas om anläggningen skall fungera. - Matavfall får aldrig blandas in om man skall använda en reningsanläggning. Gråvatten Svartvatten - Har man ett biologiskt steg skall det helst inte stängas av. Tar flera dagar att starta. - Säkerställ att det inte är en anaerob nedbrytning i tanken utan att den syresätts eller på annat sätt minimerar uppkomsten av metan och svavelväte STP MEPC 159(55)

Gråvatten Svartvatten - Har man ett biologiskt steg skall det helst inte stängas av. Tar flera dagar att starta.

21 Vacuum toaletter Matavfall Framtiden? BDT avlopp Samlingstank Biogas STP MEPC 159(55)

22 ?
