1 VVS-deT aljer r Ö r bottenv ent iler blandarfästen T äckbrickor kopplingar ProdukTkaTalog 1504

2 2 T r i o P e r f e k ta

3 Innehåll MiljÖrÖr 8 bottenventiler 9-12 blandarfästen rörfixtur 23 Täck-Väggbrickor MellankoPPlingar 27 anslutningskopplingar excenter-vinkelkopplingar 30 TaPPVenTiler 31 VenTilfäSTen 32 kul-& avstängningsventiler 33 VaTTenuTkaSTare 34 VenTilÖVerSTycken 35 STrålSaMlare 36 ÖVergångSniPPlar ÖVerSäTTningSTabeller Trio PerfekTa ab idé, form & ProdukTion: competence reklambyrå foto: Tomas lovén Tryck: litografen VerSion: 1504 Vi reserverar oss för eventuella tryckfel och förbehåller oss rätten till ändringar utan föregående avisering.

4 kundservice/order o3 Välkommen I drygt 70 år har vi arbetat med att utveckla smarta, säkra och snygga produkter för VVS-branschen. Vår specialisering har alltid varit lösningar som har framtiden för sig. Det innebär att både produktion och material ständigt utvecklas i vårt miljöarbete. Ambitionen är att behålla en position som bästa val när det gäller leverantör av miljövänliga produkter. Trio Perfekta är idag en av landets största tillverkare av produkter som leder vattnet i våra byggnader. Hela vårt kompletta program återfinns i denna katalog. VD Johan Niklasson 4 Trio Perfekta

5 Miljörör Vi vill vara bäst på att leda vattnet på det absolut mest säkra sättet. det ställer då höga krav på att vattnets väg fungerar under mycket lång tid. ett led i denna ambition är att utveckla och leverera produkter som genomgått vårt miljöprogram. Våra miljörör med trevärt krom är bara ett exempel i detta arbete. SID 8 design line Vi är stolta över att vara den enda producenten som valt att satsa på ett designalternativ design line. ett funktionellt sortiment med en snygg formgivning. Vi var först med blandarfästen och vägg- och täckbrickor. nu lanserar vi även en ny vattenutkastare. SID 13-14, och 34 VVS-detaljer Trio Perfekta leder vattnet fram till blandaren, till slangen i trädgården med alla rör, kopplingar och fästen som krävs för en säker och effektiv vattenledning. Trio Perfekta är en av landets största producent och erbjuder ett komplett sortiment som säljs via installatörer och/eller återförsäljare. Trio PerfekT a 5

6 För säkerhets skull Vi ställer de allra högsta kraven på att vattenvägarna fungerar under mycket lång tid. Den tryggheten ställer krav på både konstruktioner och material. Vi vill helt enkelt vara bäst på att leda vatten. Det innebär ständig utveckling i konstruktion, funktion och material. Så tänker vi Kvalitet för oss är lika viktigt i vår produktion som i våra kundkontakter. Du erbjuds alltid en direktkontakt hos oss. Våra kunder ska kunna känna trygghet i att våra leveranser är säkra och snabba. Inget annat betyder mer för vår verksamhet. En tanke som vi dagligen omsätter i handling. Ligger bakom detaljerna Trio Perfekta producerar produkter för en effektiv vattenledning. Därmed ligger vi bakom alla detaljerna i exempelvis kök och badrum. Men vi jobbar lika mycket med design. All vattenledning göms inte i väggar och golv, utan skall ge ett exklusivt intryck i de rum som erbjuder vatten. 6 Trio Perfekta

7 Våra vänner Vi samarbetar med ett stort antal av de ledande återförsäljarna i Skandinavien. Vår verksamhet bygger på produktion och leverans av marknadsledande produkter till VVS-branschen. Vi arbetar ständigt med att få fler att upptäcka fördelarna med oss. Fler vänner innebär att vi måste anstränga oss ännu mer. Ledande miljöarbete Vi har alltid tagit vattnet i kranen för givet. Kallt, gott och hälsorikt. Vi har ända från början haft en uppfattning om att vår verksamhet måste utgå från ett miljöperspektiv. Kompromisslöst. Ett bra exempel är vår ytbehandling av förkromade detaljer i trevärt krom som är en skonsammare process. Våra ägare CEJNs framgång bygger på snabbkopplingar för luft, vätskor och hydraulik. Något som utvecklat företaget till en koncern med totalt 500 anställda runt om i världen. Trio Perfekta är stolta över att tillhöra denna koncern. Även om vår verksamhet skiljer sig åt så är grundvärderingarna de samma. Trio Perfekta 7

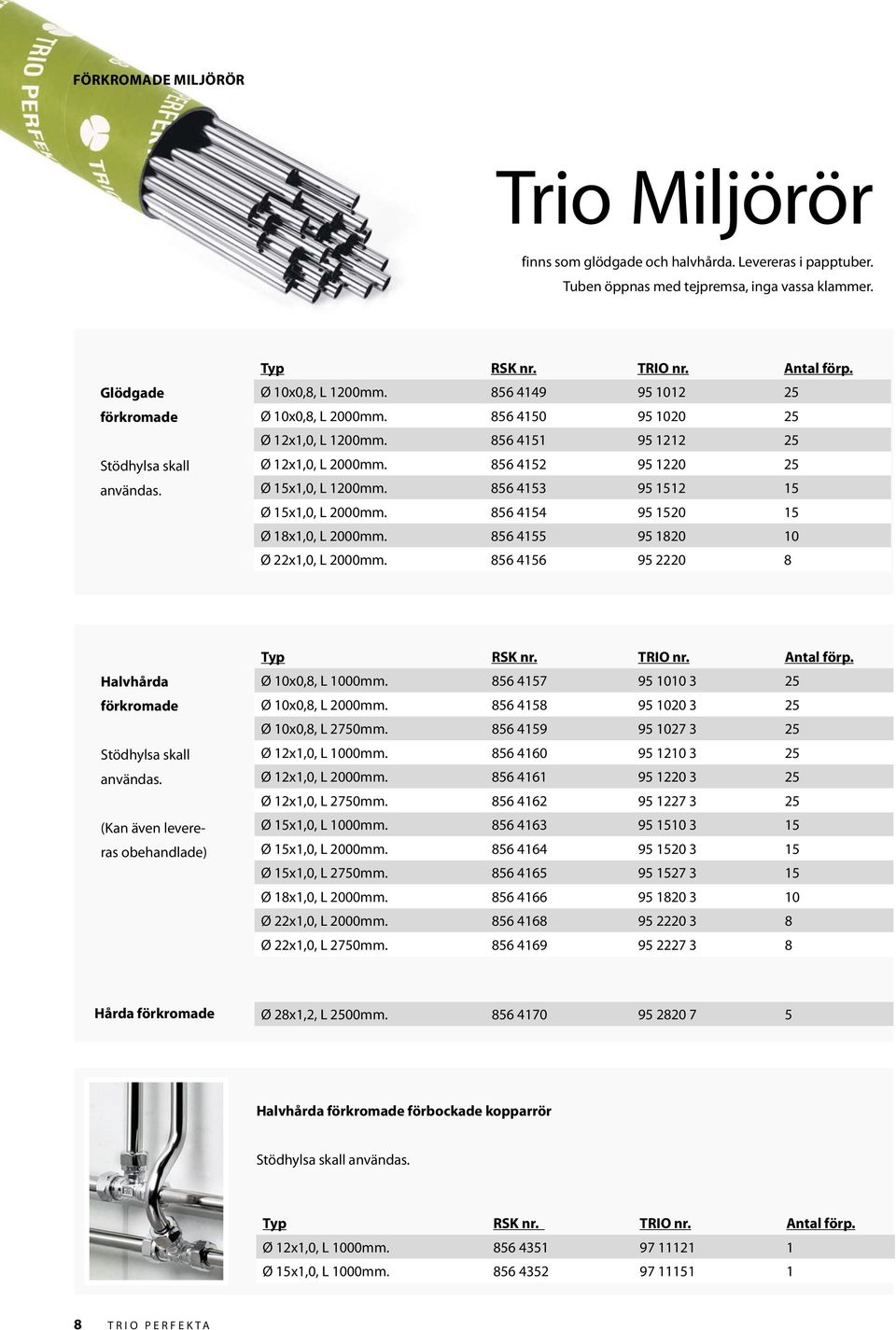

8 förkromade miljörör Trio Miljörör finns som glödgade och halvhårda. Levereras i papptuber. Tuben öppnas med tejpremsa, inga vassa klammer. Glödgade förkromade Stödhylsa skall användas. RSK nr. TRIO nr. Antal förp. Ø 10x0,8, L 1200mm Ø 10x0,8, L 2000mm Ø 12x1,0, L 1200mm Ø 12x1,0, L 2000mm Ø 15x1,0, L 1200mm Ø 15x1,0, L 2000mm Ø 18x1,0, L 2000mm Ø 22x1,0, L 2000mm Halvhårda förkromade Stödhylsa skall användas. (Kan även levereras obehandlade) RSK nr. TRIO nr. Antal förp. Ø 10x0,8, L 1000mm Ø 10x0,8, L 2000mm Ø 10x0,8, L 2750mm Ø 12x1,0, L 1000mm Ø 12x1,0, L 2000mm Ø 12x1,0, L 2750mm Ø 15x1,0, L 1000mm Ø 15x1,0, L 2000mm Ø 15x1,0, L 2750mm Ø 18x1,0, L 2000mm Ø 22x1,0, L 2000mm Ø 22x1,0, L 2750mm Hårda förkromade Ø 28x1,2, L 2500mm Halvhårda förkromade förbockade kopparrör Stödhylsa skall användas. RSK nr. TRIO nr. Antal förp. Ø 12x1,0, L 1000mm Ø 15x1,0, L 1000mm Trio Perfekta

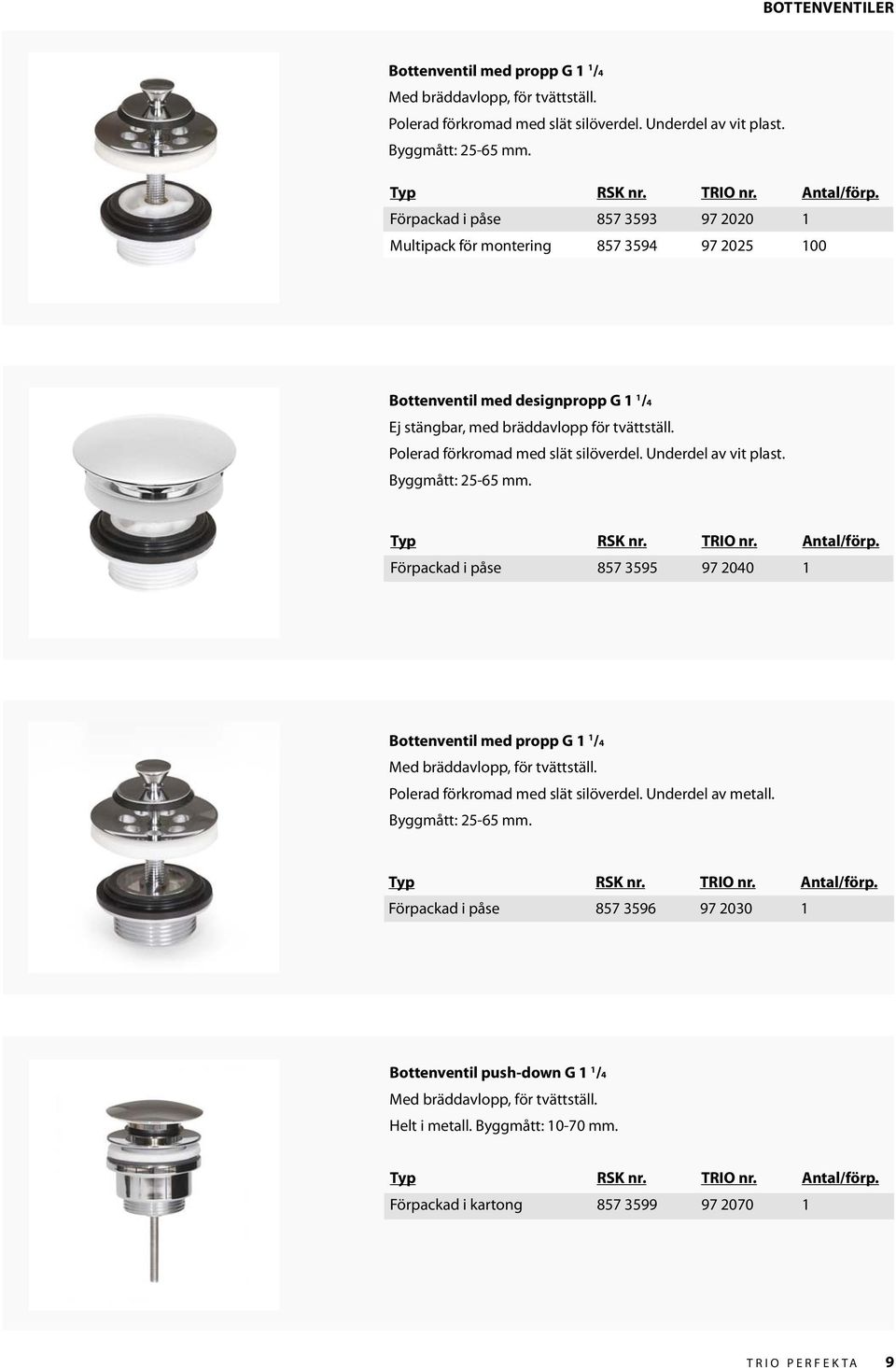

9 bottenventiler Bottenventil med propp G 1 1 /4 Med bräddavlopp, för tvättställ. Polerad förkromad med slät silöverdel. Underdel av vit plast. Byggmått: mm. Förpackad i påse Multipack för montering Bottenventil med designpropp G 1 1 /4 Ej stängbar, med bräddavlopp för tvättställ. Polerad förkromad med slät silöverdel. Underdel av vit plast. Byggmått: mm. Förpackad i påse Bottenventil med propp G 1 1 /4 Med bräddavlopp, för tvättställ. Polerad förkromad med slät silöverdel. Underdel av metall. Byggmått: mm. Förpackad i påse Bottenventil push-down G 1 1 /4 Med bräddavlopp, för tvättställ. Helt i metall. Byggmått: mm. Förpackad i kartong Trio Perfekta 9

10 bottenventiler Bottenventil pop-up G 1 1 /4 Med bräddavlopp, för tvättställ. Förpackad i kartong Lyftventil G 1 1 /4 Med bräddavlopp, för tvättställ. Mittskruv 39 mm. Polerad förkromad sil. Underdel av vit plast. Byggmått: mm. Förpackad i påse med mm lyftstång Multipack för montering, med 5 mm lyftstång Utan lyftstång i plastpåse Multipack för montering utan lyftstång Bottenventil utan propp G 1 1 /4 Med bräddavlopp, för tvättställ. Polerad förkromad med slät silöverdel. Underdel av vit plast. Byggmått: mm. Förpackad i påse Multipack för montering Silventil G 1 1 /4 Höjd 50 mm, utan bräddavlopp, för utslagsbackar. Metall, förkromad Trio Perfekta

11 bottenventiler Underdel av vit plast passande bottenventil Multipack för montering Efter best. Underdel av metall passande bottenventil Förpackad i påse Underdel av vit plast passande lyftventil Multipack för montering Silöverdel till bottenventil G1 1/4 Med mittskruv och cellpackning, för tvättställ. Polerad förkromad med slät sil. Multipack för montering Efter best. Trio Perfekta 11

12 tillbehör bottenventiler Propp till bottenventil Propp till Trio lyftventil Designlock till bottenventil Gummipackning svart till underdel bottenventil Cellpackning till silöverdel Lyftstång Ø 5 mm L 285 mm. Ledad hävarm exkl. lyftstång till lyftventil 12 Trio Perfekta

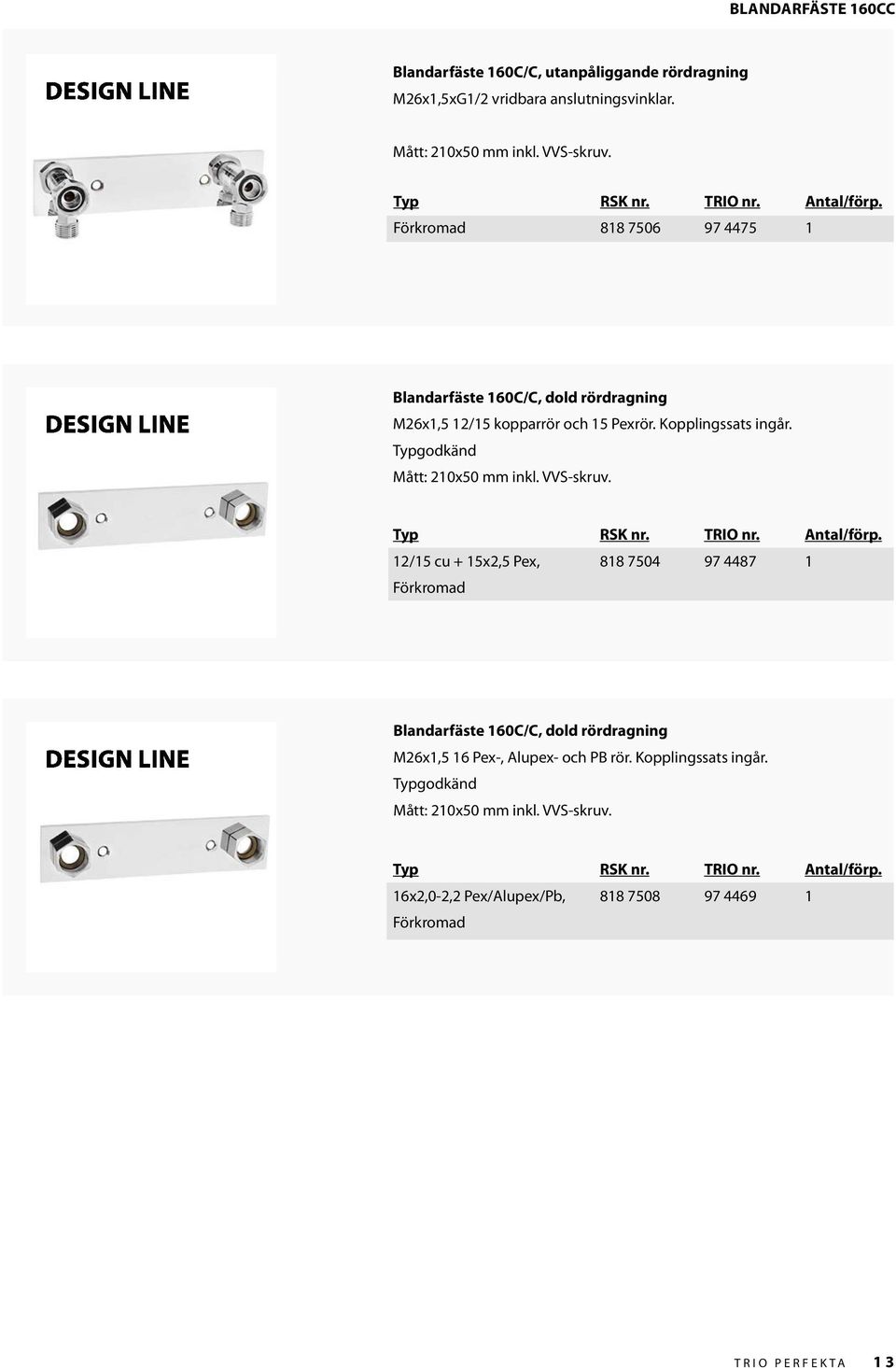

13 blandarfäste 160CC blandarfäste 160C/C, utanpåliggande rördragning M26x1,5xg1/2 vridbara anslutningsvinklar. Mått: 210x50 mm inkl. VVS-skruv. förkromad blandarfäste 160C/C, dold rördragning M26x1,5 12/15 kopparrör och 15 Pexrör. kopplingssats ingår. godkänd Mått: 210x50 mm inkl. VVS-skruv. 12/15 cu + 15x2,5 Pex, förkromad blandarfäste 160C/C, dold rördragning M26x1,5 16 Pex-, alupex- och Pb rör. kopplingssats ingår. godkänd Mått: 210x50 mm inkl. VVS-skruv. 16x2,0-2,2 Pex/alupex/Pb, förkromad Trio PerfekT a 13

14 blandarfäste 150CC blandarfäste 150C/C, utanpåliggande rördragning g3/4xg1/2 vridbara anslutningsvinklar. Mått: 210x50 mm inkl. VVS-skruv. förkromad blandarfäste 150C/C, dold rördragning g3/4 12/15 kopparrör och 15 Pexrör. kopplingssats ingår. godkänd Mått: 210x50 mm inkl. VVS-skruv. 12/15 cu + 15x2,5 Pex, förkromad blandarfäste 150C/C, dold rördragning g3/4 16 Pex-, alupex- och Pb rör. kopplingssats ingår. godkänd Mått: 210x50 mm inkl. VVS-skruv. 16x2,0-2,2 Pex/alupex/Pb, förkromad 14 Trio PerfekT a

15 blandarfästen 160 CC Blandarfäste 160 C/C, utanpåliggande rördragning M26x1,5xG 1 /2, vridbara anslutningsvinklar. Mått: 220x60 mm inkl. VVS-skruv. Rostfritt, blankpolerat Förkromad Rostfritt, blankpolerat för limning, exkl. vvs-skruv Blandarfäste 160 C/C, utanpåliggande rördragning M26x1,5xG 1 /2 med kopplingar 12 och 15mm, vridbara anslutningsvinklar. Mått: 220x60 mm inkl. VVS-skruv. Rostfritt, blankpolerat Förkromad Frostad Blandarfäste 160 C/C, utanpåliggande rördragning M26x1,5xG 1 /2 med avstängning vridbara ansl.vinklar. Mått: 220x60 mm inkl. VVS-skruv. Rostfritt, blankpolerat Förkromad Blandarfäste 160 C/C, utanpåliggande rördragning M26x1,5xG 1 /2 med kopplingar 12 och 15mm med avstängning, vridbara ansl.vinklar. Mått: 220x60 mm inkl. VVS-skruv. Rostfritt, blankpolerat Förkromad Trio Perfekta 15

16 blandarfästen 160 CC Blandarfäste 160 C/C, utanpåliggande rördragning 40C/C M26x1,5 x G 1 /2. Förkromad Förkromad, för limning Blandarfäste 160 C/C, utanpåliggande rördragning G 3 /4 x G 1 /2 vridbara ansl.vinklar. Specialutförande. Mått: 220x60 mm inkl. VVS-skruv. Notering Rostfritt, blankpolerat S 1 Special utförande Blandarfäste 160 C/C, dold rördragning M26x1,5. 12/15 kopparrör. Kopplingssats ingår. godkänd Mått: 220x60 mm inkl. VVS-skruv. 12/15, rostfritt, blankpolerat , rostfritt, blankpolerat , rostfritt blankpolerat /15 förkromad /15 frostad Trio Perfekta

17 blandarfästen 160 CC Blandarfäste 160 C/C, dold rördragning M26x1,5. Pex- Alupex- och Pb-rör. Kopplingssats ingår. godkänd Mått: 220x60 mm inkl. VVS-skruv. 15x2,5 Pex, rostfritt, blankpolerat 12 Pex, rostfritt, blankpolerat x2,5 Pex, förkromad 15x2,5 Pex, frostad x2,0-2,2 Pex/Alupex/Pb, rostfritt blankpolerad 16,2x2,6xG1/2 Alupex, REH 1 rostfritt blankpolerad 16x2,0-2,2 Pex/Alupex/Pb, frostad 16x2,0-2,2 Pex/Alupex/Pb, förkromad Blandarfäste 160 C/C, dold rördragning M26x1,5 passar med kopplingssats för kopparrör och 15 pex-rör. Mått: 220x60 mm inkl. VVS-skruv. Exkl. kopplingar, rostfritt, blankpolerat Exkl.kopplingar, frostad Kopplingssatser som passar till blandarfäste 160 C/C exkl. kopplingar (passar till , , ) Kopplingssats för kopparrör Kopplingssats för Pex-rör Kopplingssats Kopplingssats Kopplingssats Kopplingssats 12 och Kopplingssats Kopplingssats 15x2, Kopplingssats 12 och 15x2, Trio Perfekta 17

18 blandarfästen 150 CC Blandarfäste 150 C/C, utanpåliggande rördragning G 3 /4 x G 1 /2 vridbara ansl.vinklar. Mått: 220x60 mm inkl. VVS-skruv. Rostfritt, blankpolerat Förkromad Frostad, 12/15 mm kopplingar ingår Blandarfäste 150 C/C, utanpåliggande rördragning G 3 /4 x G 1 /2 med avstängning, vridbara ansl.vinklar. Mått: 220x60 mm inkl. VVS-skruv. Rostfritt, blankpolerat Förkromad Blandarfäste 150 C/C, utanpåliggande rördragning 40C/C G 3 /4 x G 1 /2 Förkromad Trio Perfekta

19 blandarfästen 150 CC Blandarfäste 150 C/C, dold rördragning G 3 /4 12/15 kopparrör. Kopplingssats ingår. godkänd Mått: 220x60 mm inkl. VVS-skruv 12/15 Cu, rostfritt, blankpolerat Cu, rostfritt, blankpolerat Cu, rostfritt, blankpolerat /15 Cu, förkromad /15 Cu, frostad Blandarfäste 150 C/C, dold rördragning G 3 /4 Pex- Alupex- och Pb-rör. Kopplingssats ingår. godkänd Mått: 220x60 mm inkl. VVS-skruv 15x2,5 Pex, rostfritt, blankpolerat 15x2,5 Pex, förkromad x2,5 Pex, frostad x2,0-2,2 Pex/Alupex/Pb, rostfritt blankpolerat 16,2 x 2,6x G1/2 Alupex REH 1 16x2,0-2,2 Pex/Alupex/Pb, förkromad Blandarfäste 150 C/C, dold rördragning G 3 /4 passar med kopplingssats för kopparrör och 15 pex-rör. Mått: 220x60 mm inkl. VVS-skruv Exkl.kopplingar, rostfritt, blankpolerat Kopplingssats för kopparrör Kopplingssatser som passar till blandarfäste 150 C/C exkl. kopplingar (passar till ) Kopplingssats Kopplingssats Kopplingssats 12 och Kopplingssats för Pex-rör Kopplingssats 15x2, Trio Perfekta 19

20 blandarfästen 100 CC Blandarfäste 100 C/C, utanpåliggande rördragning M26x1,5xG 1 /2 vridbara ansl.vinklar. Mått: 210x50 mm inkl. VVS-skruv. Rostfritt, blankpolerat Blandarfäste 100 C/C, utanpåliggande rördragning M26x1,5xG 1 /2 med avstängning, vridbara ansl.vinklar. Mått: 210x50 mm inkl. VVS-skruv. Rostfritt, blankpolerat Blandarfäste 100 C/C, dold rördragning M26x1,5. Kopparrör 12 och 15. Kopplingssats ingår. godkänd Mått: 210x50 mm inkl. VVS-skruv. Rostfritt, blankpolerat Blandarfäste 100 C/C, dold rördragning M26x1,5. Pex-rör 15x2,5. Kopplingssats ingår. godkänd Mått: 210x50 mm inkl. VVS-skruv. Rostfritt, blankpolerat Trio Perfekta

21 blandarfästen enkla Blandarfäste 160cc, enkelt, dold rördragning M26x1,5, inkl. kåpa. Koppar- Pex- Alupex- och Pb-rör Notering 12/15 cu, förkromad godkänd kåpa Exkl. kopplingar, förkromad kåpa 12/15 cu, frostat godkänd utförande 15x2,5 Pex, förkromad godkänd kåpa 15x2,5 Pex, frostat godkänd utförande 16x2,0-2,2 Pex/Alupex/Pb, godkänd förkromad kåpa Blandarfäste 150cc, enkelt, dold rördragning G 3 /4 utv. gänga, inkl. kåpa. Koppar- Pex- Alupex- och Pb-rör. Kopplingssats ingår. godkänd Notering 12/15 cu, förkromad kåpa /15 cu, frostad kåpa x2,5 Pex, förkromad kåpa x2,0-2,2 Pex/Alupex/Pb, förkromad kåpa Blandarfäste 150cc, enkelt, dold rördragning G 3 /4 utv. gänga, exkl. kåpa. Koppar- Pex- Alupex- och Pb-rör. Kopplingssats ingår. godkänd Notering 12/15 cu x2,5 Pex x2,0-2,2 Pex/Alupex/Pb Trio Perfekta 21

22 flexibla blandarfästen flexibelt blandarfäste flexibelt blandarfäste som kan anpassas mellan 150 mm till 160 mm c/c. kopplingarna skjuts enkelt i sidled vilket innebär att inga excenterkopplingar behövs. Tillsammans med blandarfästet levereras anslutningar både till M26 x 1,5 x g 1/2 och till g 3/4 x g 1/2. Dra isär skänklarna till 160 C/C och skruva på anslutningen M26 x 1,5. Klart att montera blandaren. Dra ihop skänklarna till C/C och skruva på anslutningen 3/4. Klart att montera blandaren. blandarfäste ställbart C/C, utanpåliggande rördragning M26 x 1,5 x g 1 /2 alt. g 3 /4 x g 1 /2. vridbara ansl. vinklar Mått: 220x60mm, inkl. VVS-skruv. förkromad A blandarfäste excentrisk för 150 C/C blandare G 3 /4 vid avsättning för 160 C/C. dold rördragning. förkromad. För åtdragning av koppling invändig 6-kant 10. För låsning av fästet, stoppskruv invändig 6-kant 2,5. 12/15 cu-rör x2,5 Pex x2,0-2,2 Pex/alupex/Pb No. Qty. Nr. Ant Change Ändring 2 Date Datum Signature Signatur Location Placering This document is our property and shall not without our permission in writing be altered, copied, used for manufacturing or communicated to any other person or company. M26x1.5 Avsättningsmått 150 c/c För åtdragning av koppling invändig 6-kant 10. För låsning av fästet, stoppskruv invändig 6-kant 2,5. blandarfäste excentrisk för 160 C/C blandare m26x1,5 vid avsättning för 150 C/C. dold rördragning. förkromad. Denna handling är vår egendom och får ej utan vårt skriftliga medgivande ändras, kopieras, användas för tillverkning eller delges annan person eller firma. Anslutningsmått blandare 160 c/c 12/15 cu-rör x2,5 Pex Ej 1892 tol.mått SS-ISO 2768-m 2 Nom. 0-6 (6)-30 (30)-120 Avmått ±0,1 ±0,2 ±0,3 16x2,0-2,2 Pex/alupex/Pb ,2 Ytjämnhet msg Gängtol. 6g-6H. 2 6,3 stål. brutna max Behandling: Smst.nr Material: TRIO PERFEKTA Lönsboda Telefon Skala Datum 1: Ritad Godkänd Ersätter Ritn.nr Vikt: X g Utg. 22 Trio PerfekT a

23 rörfixturer rörfixtur för plastade kopparrör för dold rörläggning av Prisolrör 12 och 15 mm till blandarfäste. förzinkad plåt. 160 c/c, för 12 mm rör c/c, för 12 mm rör c/c, för 15 mm rör c/c, för 15 mm rör Passar alla typer av träreglad vägg samt sten- och plåtvägg. 150 c/c, för 12 mm rör c/c, för 12 mm rör c/c, för 15 mm rör c/c, för 15 mm rör Fixerar rören vid önskat C/C-avstånd. rörfixtur för plastade kopparrör för dold rörläggning av Prisolrör 12 och 15 mm med avsättning 2 rör 40c/c. förzinkad plåt. 40 c/c, för 12 mm rör c/c, för 15 mm rör Passar alla typer av träreglad vägg samt sten- och plåtvägg. Fixerar rören vid önskat C/C-avstånd. Trio PerfekT a 23

24 Tä CkbrICkor Täckbricka enkel förkromad. grått gummi. Skruvhål 80c/c Mått: 110x50 mm. Ø mm Täckbricka dubbel 40C/C förkromad. grått gummi. Skruvhål 120c/c Mått: 150x50 mm. Ø mm Täckbricka 3-håls förkromad. grått gummi. Skruvhål 160c/c Mått: 190x50 mm. Ø mm Täckbricka enkel rostfritt blankpolerad. grått gummi. Skruvhål 80c/c Mått: 110x45 mm. Ø mm Täckbricka dubbel 40C/C rostfritt blankpolerad. grått gummi. Skruvhål 120c/c Mått: 150x45 mm. Ø mm Trio PerfekT a

25 Täckbricka 3-håls rostfritt blankpolerad. grått gummi. Skruvhål 180c/c Mått: 210x50 mm. Tä CkbrICkor och vä GGbrICkor Ø 8 15 mm Ø mm väggbrick a enkel inv. gänga. g1/2. Mutter flexibel +/- 1mm horisontellt och vertikalt. förkromad. Skruvhål 80c/c. godkänd Mått: 110x50 mm. Ø 12 x g 3 / 8 cu Ø 15 x g 1 / 2 cu Ø 15x2,5 x g 1 / 2 Pex Ø16x2,0-2,2 x g1/ Pex/alupex/Pb väggbrick a dubbel inv. gänga g1/2,40 c/c. Mutter flexibel +/- 1mm horisontellt och vertikalt. förkromad. Skruvhål 120c/c. godkänd Mått: 150x50 mm Ø 12 x g 3 / 8 cu Ø 15 x g 1 / 2 cu Ø 15x2,5 x g 1 / 2 Pex Ø16x2,0-2,2 x g1/ Pex/alupex/Pb väggbrick a 3-rörs inv. gänga g1/2. Mutter flexibel +/- 1mm horisontellt och vertikalt. förkromad. Skruvhål 180c/c. godkänd Mått: 210x50 mm. 1 x Ø 12 x 2 x 015 g3/8 g1/2 g1/2 cu x Ø 15 x g1/2 cu x Ø 15x2,5 x g1/2 Pex x Ø 16x2,0-2,2 x g1/ Pex/alupex/Pb Trio PerfekT a 25

26 väggbrickor Väggbricka enkel Inv. gänga G1/2. Mutter flexibel +/- 1mm horisontellt och vertikalt. Rostfritt blankpolerad. Skruvhål 80C/C. godkänd Mått: 110x45 mm. Ø 12 x G 3 / 8 Cu Ø 15 x G 1 / 2 Cu Ø 15x2,5 x G 1 / 2 Pex Ø16x2,0-2,2 x G1/2 Pex/Alupex/Pb Ø16,2x2,6 x G1/2 Alupex REH 1 Väggbricka dubbel Inv. gänga G1/2, 40 C/C. Mutter flexibel +/- 1mm horisontellt och vertikalt. Rostfritt blankpolerad. Skruvhål 120C/C. godkänd Mått: 150x45 mm. Ø 12 x G 3 / 8 Cu Ø 15 x G 1 / 2 Cu Ø 15x2,5 x G 1 / 2 Pex Ø16x2,0-2,2 x G 1 / 2 Pex/Alupex/Pb Ø16,2x2,6 x G 1 / 2 Alupex REH 1 För Cu-rör För Pex- och Alupex-rör Samtliga väggbricksystem Vinkel. T-rör etc. Vinkel. T-rör etc. är typgodkända. För ovanstående väggbrickor passar alla typgodkända klämringskopplingar avsedda för diameter 15 cu-rör. G1/2 inv. Klämring Ø15 Mutter till vinkel används ej G1/2 inv. Delad klämring Stödhylsa med O-ring 15-15,2 inv. Mutter & klämring till vinkel används ej 26 Trio Perfekta

27 MELLANKOPPLINGAR Mellankoppling utan avstängning, förkromad M26x1,5 inv. och M26x1,5 utv. Mellankoppling med avstängning, förkromad M26x1,5 inv. och M26x1,5 utv. Mellankoppling utan avstängning, med avstick, förkromad M26x1,5 inv. och M26x1,5 utv., avstick G 1 / 2 Mellankoppling med avstängning och avstick, förkromad M26x1,5 inv. och M26x1,5 utv., avstick G 1 / 2 Mellankoppling pluggad med utanpåliggande tillopp, förkromad M26x1,5 inv. och M26x1,5 utv., avstick G 1 / 2 Trio Perfekta 27

28 anslutningskopplingar Anslutningskoppling M26x1,5 x G 1 /2 L=70 mm med mutter L=70 mm med mutter och avstängning L=35 mm Rak för duschkabin Anslutningskoppling M26x1,5 x G 1 /2 L=25 mm Rak för vägg L=25 mm Rak för vägg med avstängning Anslutningskoppling M34x1,5 x G 3 /4 L=38 mm Rak för vägg Anslutningskoppling för vägg M26x1,5 x G 1 /2 L=55 mm Testa enkelt tätheten i den gamla vägganslutningen med TRIOs unika koppling. Anslutningen består av pluggad anslutning, lös väggbricka med cellpackning, lös mutter (M26x1,5) och sfärisk anslutning. 28 Trio Perfekta

29 ANSLUTNINGSKOPPLINGAR Anslutningskoppling för duschkabin G 3 /4 x G 1 /2 L=61 mm Anslutningskoppling excentrisk 35mm G 3 /4 x G 1 / Anslutningskoppling för väggbox M26 x G 1 /2 Bricka Ø 70mm. L=70 mm Flänsmutter för anslutningskoppling G 1 / Förkromad bricka för anslutningskoppling G 1 / 2 Ø 50 mm G 1 / 2 Ø 70 mm G 1 / 2 Ø 80 mm G 3 / 4 Ø 59 mm Trio Perfekta 29

30 excenter - och vinkelkopplingar Excenterkopplingar Förkromad. M26x1,5 inv. x M26x1,5 utv C/C 10 mm M26x1,5 inv. x M34x1,5 utv C/C 15 mm M26x1,5 inv. x G 3 / 4 inv C/C 5mm Excenterkoppling för blandare 150 C/C Förkromad. M26x1,5 utv. x G 3 / 4 utv C/C 5mm Vinkelkoppling med lekande mutter Förkromad. M26x1,5 x G 1 / Vinkelkoppling med plugg och lekande mutter Förkromad. M26x1,5xG1/2xG1/ D:o borrat inlopp ø 8mm Trio Perfekta

31 Tappventil standardmodell förkromad. benämning Ta PPvenTIler g 1 / 2 Slanganslutning d:o exkl. slangkoppling d:o med typgodkänd back ventil och slangkoppling. lokaltyp 1. g 3 / 4 Slanganslutning d:o med backventil Tappventil kort modell förkromad. benämning g 1 / 2 Slanganslutning d:o exkl. slangkoppling d:o med typgodkänd back ventil. lokaltyp 1. d:o exkl. slangkoppling Tappventil med väggfäste inv-utv. gänga g 1 / 2. inkl. plugg och anslutningsnippel. förkromad. benämning Slanganslutning d:o exkl. slangkoppling d:o med typgodkänd back ventil och slangkoppling. lokaltyp 1. d:o exkl. slangkoppling kon-nippel med o-ringstätning benämning g 1 / 2 (insex 10) Passar fmm och g 1 / Passar Trio , och Slangkoppling med packning benämning Trio PerfekT a 31

32 ventilfästen ven tilfäste för tappventil dold rördragning Med lekande mutter. rostfritt, blankpolerat. Mått: 130x50 mm inkl. VVS-skruv. Ø 12 cu g 1 / Ø 15 cu g 1 / ven tilfäste för tappventil dold rördragning Med lekande mutter. inkl. förkromad kåpa. Ø 15 Pex g 1 / 2 inv Ø 16 Pex g 1 / 2 inv ven tilfäste för tappventil, med lekande mutter förkromad. inkl. VVS-skruv. g 1 / 2 x g 1 / Trio PerfekT a

33 kulventiler & avstängningsventiler Kulventil med vred. Inkl. packning G 1 / 2 utv. G 1 / 2 inv lekande mutter D:o med sil Avstängningsventil för disk & tvättmaskin För bänkskiva 0-45mm. Kopplingsrör 10x0,8 mm. Längd 430/320 mm. Anslutning G1/2 utvändig. Förkromat vred Anslutning utv. G 1 / Löst vred, förkromat Trio Perfekta 33

34 va at TenUTkaSTare Vattenutkastare nu lanserar vi flera nyheter på vår nya vattenutkastare. Vi har arbetat med teknik, säkerhet och design. en unik keramisk tätning som garanterar lång livslängd och en förenklad installation enligt gällande branschpraxis. Varför krångla till det? Vattenutkastaren har även fått en egen design, som förutom alla tekniska finesser, även blivit en stilig rackare. FRYSSÄKER SJÄLVDRÄNERANDE ENKEL INSTALLATION VÄGGTJOCKLEK MAX 400 MM YTTERRÖR 0 18MM KERAMISK TÄTNING FÖR LÅNG LIVSLÄNGD TYPGODKÄND BACKVENTIL va ttenutkastare med keramisk tätning. Självdränerande. anslutning g 1 /2 med typgodkänd backventil. inkl. nyckel. för väggtjocklek, max 400 mm. rördiam. Ø 18 mm. Skyddsklass eb förpackad i kartong lös nyckel 8 mm för vattenutkastare förpackad i påse Trio PerfekT a

35 ventilöverstycken Ventilöverstycken med dold sexkant M20x1,5 KV D:o med kägla M20x1,5 VV D:o med kägla För IFÖ 100, M20x KV och VV ingår Ventilöverstycken med keramisk tätning Täckpluggar för varmt & kallt vatten ingår. M20x1, M26x1, För Importblandare G 1 / Plastratt oliv passande till TRIO/FMM KV VV Krankäglor För överdel M20x1, För överdel M26x1, Sexkantskägla Trio Perfekta 35

36 strålsamlare Strålsamlare M22x1 invändig gänga 13,5x15L Insats strålsamlare 13,5x15L Sparstrålsamlare M22x inv. gänga 7,5-9L Insats sparstrålsamlare 7,5-9L M24x1 utvändig gänga 13,5x15L Insats till strålsamlare 13,5-15L Sparstrålsamlare M24x utv. gänga, 7,5-9L Insats sparstrålsamlare 7,5-9L Strålsamlare med kulled M22x1 invändig gänga 13,5-15L Sparstålsamlare M22x inv. gänga, 7,5-9L M24x1 utvändig gänga 13,5-15L Sparstålsamlare M24x utv. gänga, 7,5-9L Kulled separat M22x1 inv-utv. gänga Kulled separat M24x1 utv/m22x1 utv.g Duschspar (Flödesreglerare) G 1 / 2 in-utv. gänga 8 L Trio Perfekta

37 övergångsnipplar Övergångsnippel M24x1,0 utv. gänga G 1 /2 utv. gänga. Förkromad, inkl. packning. Förpackad i påse Övergångsnippel M22x1,0 inv. gänga G 1 /2 utv. gänga Förkromad, inkl. packning. Förpackad i påse Övergångsnippel (sexkant) G 1 /2 utv. gänga Förkromad. Förpackad i påse Övergångsnippel G 1 /2 inv. gänga, M22x1,0 utv. gänga Förkromad, inkl. packning. Förpackad i påse Övergångsnippel M26x1,5 utv. gänga G 1 /2 inv. gänga, kontätning Förkromad, inkl. packning. Förpackad i påse Övergångsnippel G 1 /2 inv. gänga, G 3 /4 utv. gänga Förkromad, inkl. packning. Förpackad i påse Övergångsnippel G 1 /2 utv. gänga, G 3 /8 inv. gänga Förkromad, inkl.packning. Förpackad i påse Övergångsnippel M26x1,5 x G 1 /2 utv. gänga Förkromad. Förpackad i påse Övergångsnippel M34x1,5x G 1 /2 utv. gänga Förkromad. Förpackad i påse Trio Perfekta 37

38 övergångsnipplar Övergångsnippel M22x1,5 utv. gänga G 1 /2 utv. gänga Förkromad. Avsedd för handdukstork. Kontätning. Förpackad i påse Övergångsnippel G 1 /2 inv. gänga, G 3 /8 inv. gänga Förkromad, inkl. packn. Förpackad i påse Övergångsnippel G 3 /4 inv. gänga, G 1 /2 utv. gänga Förkromad, inkl. packning. Förpackad i påse Övergångsnippel G 1 /2 inv. gänga, G 1 /2 utv. gänga Förnicklad, inkl. packning. Förpackad i påse Övergångsnippel G 1 /2 Förkromad Förlängningsrör G 1 /2. L 75 mm Gul Förkromad Lock G 1 /2 inv. gänga Förkromad, inkl. packning Övergångsnippel m24x1 x M22x1, utv. gänga Förnicklad Förpackad i påse Trio Perfekta

39 översättningstabell Trio RSK Trio RSk f.m.m. RSk mora A. RSk vårgårda RSK Trionr blankp.rostfritt Förkromat Bl.fäste 100c/c utp Bl.fäste 100c/c m avst. utp Bl.fäste 100c/c 12/15 cu, dold / Bl.fäste 100c/c 12/15x2,5 pex, dold Bl.fäste 150c/c 12/15 cu, dold / / /3486 Bl.fäste 150c/c 12 cu, dold Bl.fäste 150c/c 15 cu, dold Bl.fäste 150c/c exkl.koppl, dold Bl.fäste 150c/c, frost, 12/15 cu, dold / / Bl.fäste 150c/c 15x2,5 pex, dold /3492 Bl.fäste 150c/c 15x2,5 pex, dold, frost Bl.fäste 150c/c 16x2,0-2,2 pex/alupex, dold /2494 Bl.fäste 150c/c utp / /3472 Bl.fäste 150c/c utp, frost Bl.fäste 150c/c m avst. utp / /3473 Bl.fäste 150c/c 40c/c, dold Bl.fäste 160c/c 40c/c, utp Bl.fäste 160c/c utp / /3475 Bl.fäste 160c/c m koppling, utp /3476 Bl.fäste 160c/c m koppling, utp, frost Bl.fäste 160c/c m avst.,utp / /3477 Bl.fäste 160c/c m avst, koppl, utp /3478 Bl.fäste 160c/c 3/4 ansl. utp,special S Bl.fäste 160c/c, 12/15 cu, dold / / /3487 Bl.fäste 160c/c, 12 cu, dold Bl.fäste 160c/c, 15 cu, dold Bl.fäste 160c/c exkl.koppl, dold Bl.fäste 160c/c dold, 12/15 cu, frost / / Bl.fäste 160c/c dold, exkl.koppl,frost Bl.fäste 160c/c 15x2,5 pex, dold /3497 Bl.fäste 160c/c 12 pex, dold Bl.fäste 160c/c exkl.koppl, dold Bl.fäste 160c/c 15x2,5 pex, frost, dold Bl.fäste 160c/c 16x2,0-2,2 pex/alupex, dold /2469 Bl.fäste 160c/c 16x2,0-2,2 pex/alupex, frost Bl.fäste 160/150c/c utp /1472 Bl.fäste excentrisk 150/160c/c, dold Trio Perfekta 39

40 översät TnInGSTabell Trio rsk f.m.m. rsk mora a. rsk vårgårda rsk övrigt Trionr Väggfäste g3/₄ 3 12/15 cu 15x2,5 pex Väggfäste g3/₄ 3 12/15 cu 15x2,5 pex,frost Väggfäste g3/₄ 3 exkl kåpa Väggfäste g3/₄ 3 förkr 16x2,2 pex Väggfäste M26x1,5 12/15 cu Väggfäste M26x1,5 12/15 cu,frost Väggfäste M26x1,5 15x2,5 pex Väggfäste M26x1,5 15x2,5 pex, frost Täckbricka enkel mm Täckbricka dubbel mm Täckbricka 3-rörs 8-15 mm Täckbricka 3-rörs mm Ventilfäste, lekande mutter Ventilfäste 12 x g¹/₂ Ventilfäste 15 x g¹/₂ excenterkoppl. M26xM26x1, excenterkoppl. M26xM34x1, excenterkoppl. M26x1,5x3/₄ excenterkoppl. M26 inv.xg3/₄ 3 inv Vinkelkoppl. 15 m, lek. mutter Vinkelkoppl. M26x1,5x15 plugg Vinkelkoppl. 15 m, borrat Ø Tappventil 15 standard Tappventil 15 m. backventil Tappventil 20 standard Tappventil 15 kort modell Tappventil 15 m. backventil Tappventil m. väggfäste Tappventil m. väggfäste/backv Pluggventil för tvättställ ly ftventil med stång ly ftventil utan stång ly ftventil m genomf Silventil för tvättställ Silventil för utslagsback Vattenutkastare, skyddsklass eb nyckel vattenutk 8 mm Ventilöverst. M20x1,5 keramisk Ventilöverst. M26x1,5 keramisk Ventilöverst. M20x1,5 kv Ventilöverst. m kägla kv Ventilöverst. M20x1,5 VV Ventilöverst. m kägla VV Ventilöverst. ifö 100 M20x Plastratt oliv kv Trio/fMM Plastratt oliv VV Trio/fMM avst. ventil för Wc 15x avst. ventil för diskmaskin Trio PerfekT a

41 översättningstabell Trio RSk f.m.m. RSk mora A. RSk vårgårda RSk övrigt Trionr Mellankoppling M26x1, Mellankoppling m. avstängn Mellankoppling m. avstick G¹/₂ Mellankoppling m. avst/avstick Mellankoppling pluggad, avst Ansl. koppling L=70 för bord Ansl. koppling med avst Ansl. koppling L=35 för duschk Ansl. koppling L=25 för vägg Ansl. koppling L=25 vägg/avst Ansl. koppling L=35 för vägg Ansl. koppling rotmodell Europamod. L=61 duschk krom Överg.nip M24x1,0 utv. G¹/₂ utv Överg.nip M22x1,0 inv. G¹/₂ utv Överg.nippel G¹/₂ utv. G¹/₂ utv Överg.nip G¹/₂ inv. M22x1,0 utv Överg.nip M26x1,5 utv.-g¹/₂ inv Överg.nippel G¹/₂inv. G3/₄ utv Överg.nippel M26x1,5 G¹/₂ utv AJ Överg.nippel M34x1,5 G¹/₂ utv AJ Överg.nippel G3/₄ inv. G¹/₂ utv Väggb. enkel 12xG³/₈ Väggb. enkel 15xG¹/₂ Väggb. enkel 15x2,5 Pex Väggb. enkel 16x2,0-2,2 pex/alupex Väggb 40 C/C 12xG³/₈ Väggb 40 C/C 15xG¹/₂ Väggb 40 C/C 15x2,5 Pex Väggb 40 C/C 16x2,0-2,2 pex/alupex Väggb 3 hål 1x12 2x Väggb 3 hål 3x Väggb 3 hål 15x2,5 Pex Väggb 3 hål 16x2,0-2,2 pex/alupex Lång nippel G¹/₂ xg¹/₂ Förlängningsrör 15 L= Förlängningsrör 15 L=75 fökr Nippel G¹/₂ inv G³/₈ inv Nippel G¹/₂ utv G³/₈ inv Lock G¹/₂ inv. förkromad Trio Perfekta 41

42 anteckningar Anteckningar 42 Trio Perfekta
