1 BROAR Utmärkt rostskydd Längre livslängd Sparar resurser Korrosion i broar och i fästkonstruktioner Rostskador orsakar stora underhållskostnader i brokonstruktioner världen över. Genom att skapa en miljö som håller max 50% RF runt stålkonstruktionen, skyddar man brokonstruktionen mot korrosion. Balkarna som vägbanan vilar på, kan skyddas mot rost genom att man cirkulerar in torrluft i fackverket. Alternativet är rostskyddsmålning vilket är kostsamt och kräver löpande underhåll. Därtill ökar färgen vikten på bron. Även fästkonstruktionen kan avfuktas istället för att rostskyddsmålas. Avfuktning -en kostnadseffektiv lösning En avfuktare kräver ett minimum av underhåll och är mycket kostnadseffektivt, jämfört med att personal arbetar med rostskyddsmålning. Ofta kan det också krävas korrosionsskydd på mycket svåråtkomliga ställen och då är torrluft en enkel lösning. Svenska DST-avfuktare skyddar nya franska Millaubron I december 2004 invigdes bron "Viaduc de Millau" av frankrikes president Jacques Chirac. Millaubron förkortar markant restiden för transporter och bilresenärer mellan Sydfrankrike och Parisregionen. Det är det anrika företaget Eiffage, vilka konstruerade Eiffeltornet, som har prospekterat och byggt bron. 120 års livslängd Eiffage förutspår att bron skall ha en livslängd på ca 120 år. En av alla de åtgärder som tagits för att hålla detta löfte är avfuktning av brons innanmäte för skydd mot korrosion. Flera DST-avfuktare finns installerade i brons inre under vägbanan. Torrluften sprids ut genom ett kanalsystem och därmed skyddas metallkonstruktionen mot korrosionsskador. Metoden med luftavfuktning av broar är ekonomiskt fördelaktigt och mer miljövänligt än att rostskyddsmåla bron. Millaubron är meter lång och 32 meter bred. Höjd på högsta stället är 343 meter, vilket är 20 meter högre än Eiffeltornet. Referenser Sverige: Liljeholmsbron, Fotö/Hönö i Göteborg, Rödösundet i Östersund, Öholmabron vid Piteälv, Orsa Bro (Dromnesund), Grimsöy bro. Sydafrika: Nelson Mandela-bron. Frankrike: Millau-bron Norge: Trekantssambandet, Langnes bru, Nord- Tröndelag samt i Grenland Gru

2 Exempel på avfuktning av bro Liljeholmsbron i Stockholm Liljeholmsbron i Stockholm består av två äldre klaffbroar Den äldsta bron togs i bruk 1928 och den andra Inuti i Liljeholmsbron ryms maskineriet som driver klafföppningarna, en motvikt i respektive bro på 500 ton samt gigantiska kugghjul. För att skydda brons inre mot korrosion använder man sig av avfuktning. Rostskydd av brons inre Om man skulle rostskyddsmåla delar av maskineriet och kugghjulen exakt enligt bestämmelserna kring rostskyddsmålning, hade det krävt att man bröt upp vägbanan och lyfte upp klaffbron. Genom att istället installera avfuktare kan man istället rostskydda hela brons inre. En luftavfuktare kontrollerar den relativa fuktigheten så att den inte överstiger ca 50% RF*. Då kommer inte järn eller stål att att rosta. Installation och loggningar Under sommaren och hösten 2001 kontaktade entreprenören som har det löpande kontrollansvaret för bron Garnsviken Fukt & Energiteknik, DSTs representant för Östra Sverige. I samarbete bestämde man sig för att börja med en provinstallation; en DSTavfuktare installerades i den ena av broarna och man loggade sedan noggrant den relativa fuktigheten. Resultatet blev positivt, den relativa fuktnivån sjönk och man installerade ytterligare en DST-avfuktare i den andra bron. Fördelar för kunden Eftersom rostskyddsmålning är kostsamt, ibland besvärligt att utföra samt personalkrävande så har avfuktning som korrosionsskydd i slutna utrymmen blivit en allt vanligare lösning. Avfuktning är också mer miljövänligt än rostskyddsmålning. I fallet Liljeholmsbron har en allt mer frekvent rengöring av bron i kombination med avfuktning lett till att brons inre hålls i gott skick. Liljeholmsbrons inre skyddas mot korrosion med hjälp av DST-avfuktare. Liljeholmsbron i centrala Stockholm är en viktig del av stadens vägnät. Den äldsta delen av de två broarna är från 1928 och den andra bron från Avestagatan 33 SE Spånga, Sverige Telefon Fax info@dst-sg.com Representanter i över 40 länder, se SE 11.01

3 Avfuktare RECUSORB DR-010B Avfuktningskapacitet vid 20 C / 60%RF 0.5 kg/h Torrluftflöde 190 m³/h Tvättbar rotor Inget löst damm i rotorn Rostfritt chassi Självreglerande värmare Servicevänlig Lång livstid Utsnitt ur en avfuktarrotor från Seibu Giken. Tack vare de många kanalerna i SSCR rotorn tas fukten upp extra effektivt!

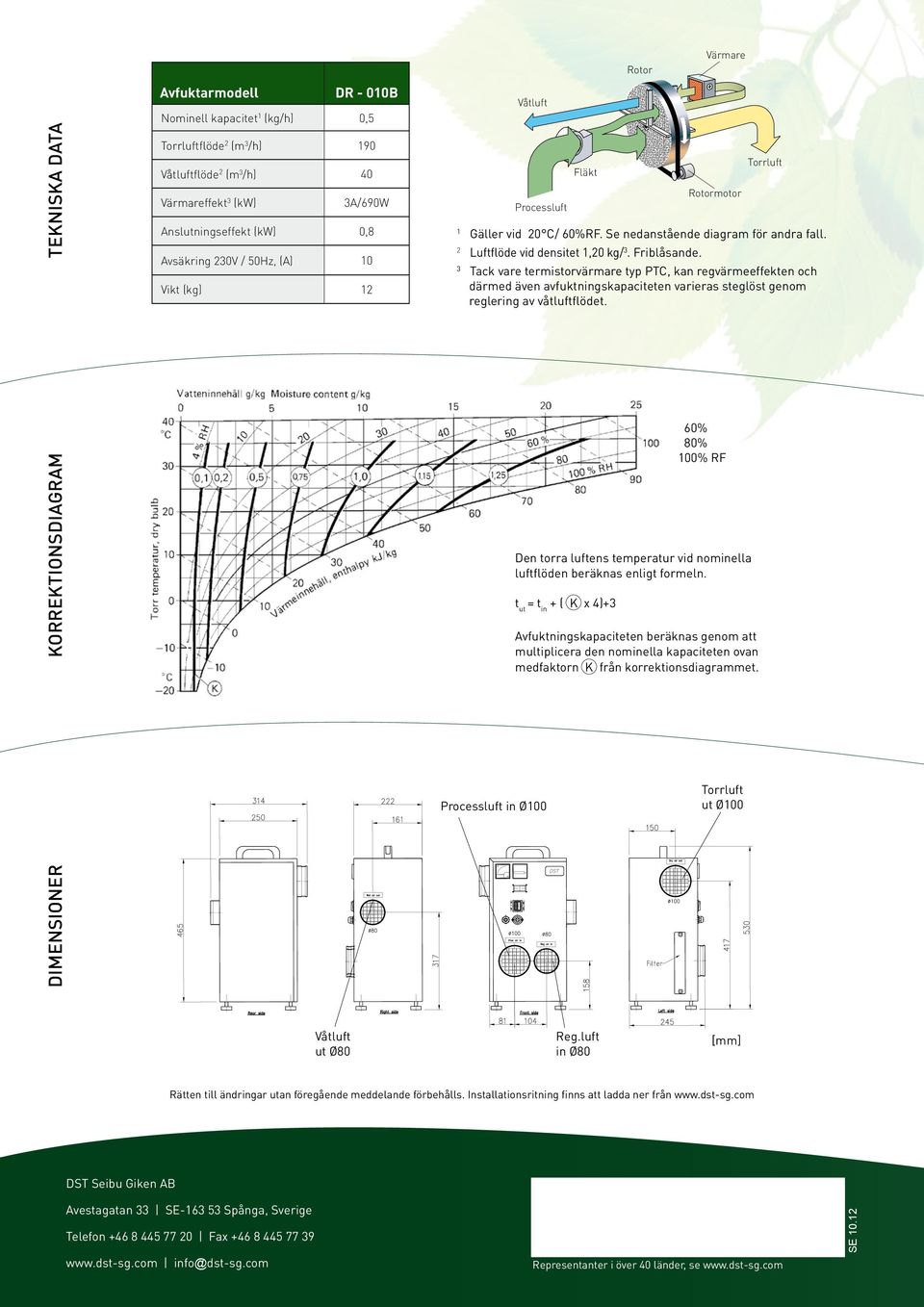

4 DIMENSIONER KORREKTIONSDIAGRAM TEKNISKA DATA Avfuktarmodell DR - 010B Nominell kapacitet 1 (kg/h) 0,5 Torrluftflöde 2 (m 3 /h) 190 Våtluftflöde 2 (m 3 /h) 40 Värmareffekt 3 (kw) 3A/690W Anslutningseffekt (kw) 0,8 Avsäkring 230V / 50Hz, (A) 10 Vikt (kg) 12 Våtluft Processluft 1 Gäller vid 20 C/ 60%RF. Se nedanstående diagram för andra fall. 2 Luftflöde vid densitet 1,20 kg/ 3. Friblåsande. 3 Tack vare termistorvärmare typ PTC, kan regvärmeeffekten och därmed även avfuktningskapaciteten varieras steglöst genom reglering av våtluftflödet. Processluft in Ø100 Fläkt 60% 80% 100% RF Den torra luftens temperatur vid nominella luftflöden beräknas enligt formeln. t ut = t in + ( K x 4)+3 Rotor Värmare Rotormotor Avfuktningskapaciteten beräknas genom att multiplicera den nominella kapaciteten ovan medfaktorn K från korrektionsdiagrammet. Torrluft ut Ø100 Torrluft Våtluft ut Ø80 Reg.luft in Ø80 [mm] Rätten till ändringar utan föregående meddelande förbehålls. Installationsritning finns att ladda ner från DST Seibu Giken AB Avestagatan 33 SE Spånga, Sverige Telefon Fax info@dst-sg.com Representanter i över 40 länder, se SE 10.12

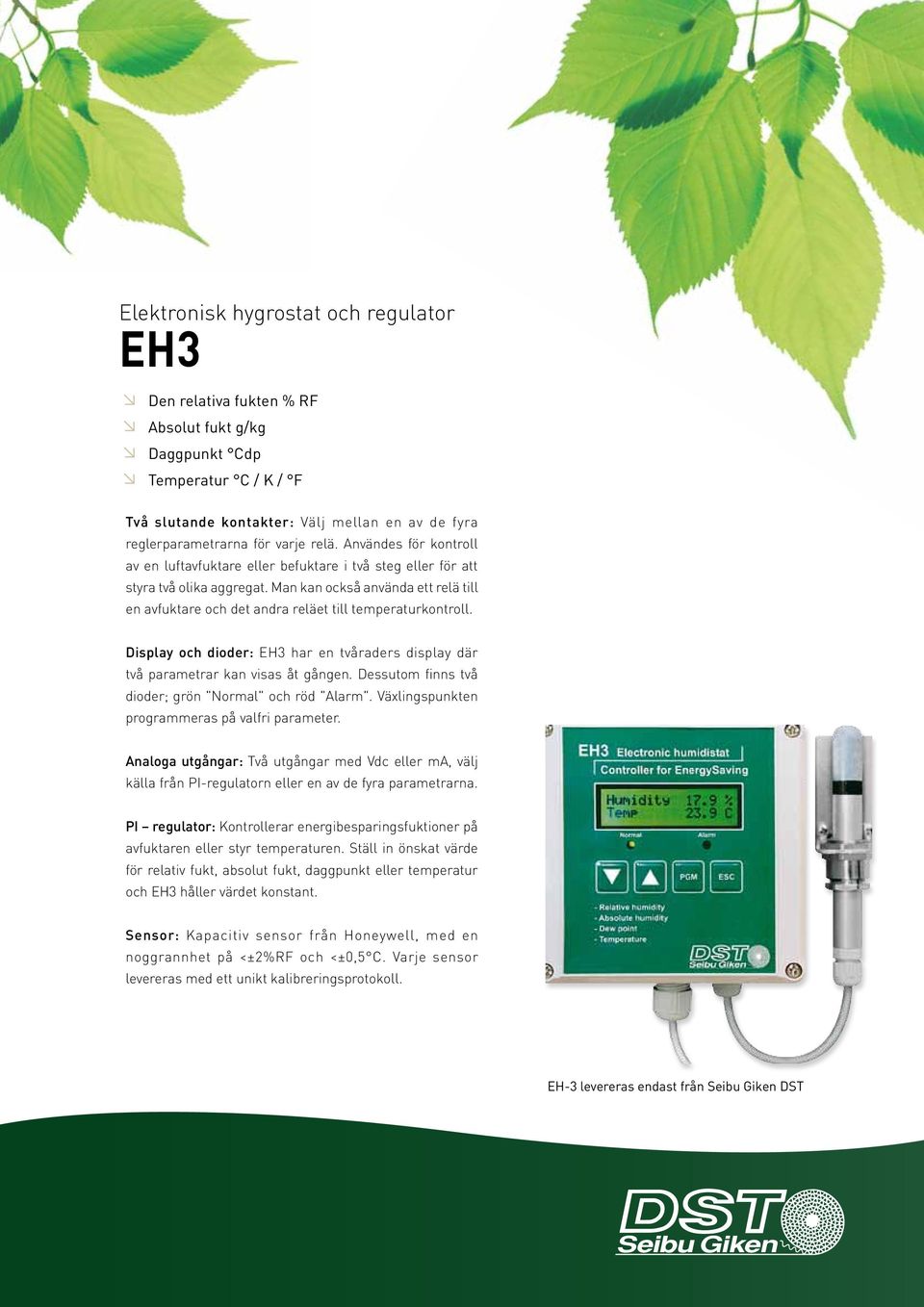

5 Elektronisk hygrostat och regulator EH3 Den relativa fukten % RF Absolut fukt g/kg Daggpunkt Cdp Temperatur C / K / F Två slutande kontakter: Välj mellan en av de fyra reglerparametrarna för varje relä. Användes för kontroll av en luftavfuktare eller befuktare i två steg eller för att styra två olika aggregat. Man kan också använda ett relä till en avfuktare och det andra reläet till temperaturkontroll. Display och dioder: EH3 har en tvåraders display där två parametrar kan visas åt gången. Dessutom finns två dioder; grön "Normal" och röd "Alarm". Växlingspunkten programmeras på valfri parameter. Analoga utgångar: Två utgångar med Vdc eller ma, välj källa från PI-regulatorn eller en av de fyra parametrarna. PI regulator: Kontrollerar energibesparingsfuktioner på avfuktaren eller styr temperaturen. Ställ in önskat värde för relativ fukt, absolut fukt, daggpunkt eller temperatur och EH3 håller värdet konstant. Sensor: Kapacitiv sensor från Honeywell, med en noggrannhet på <±2%RF och <±0,5 C. Varje sensor levereras med ett unikt kalibreringsprotokoll. EH-3 levereras endast från Seibu Giken DST

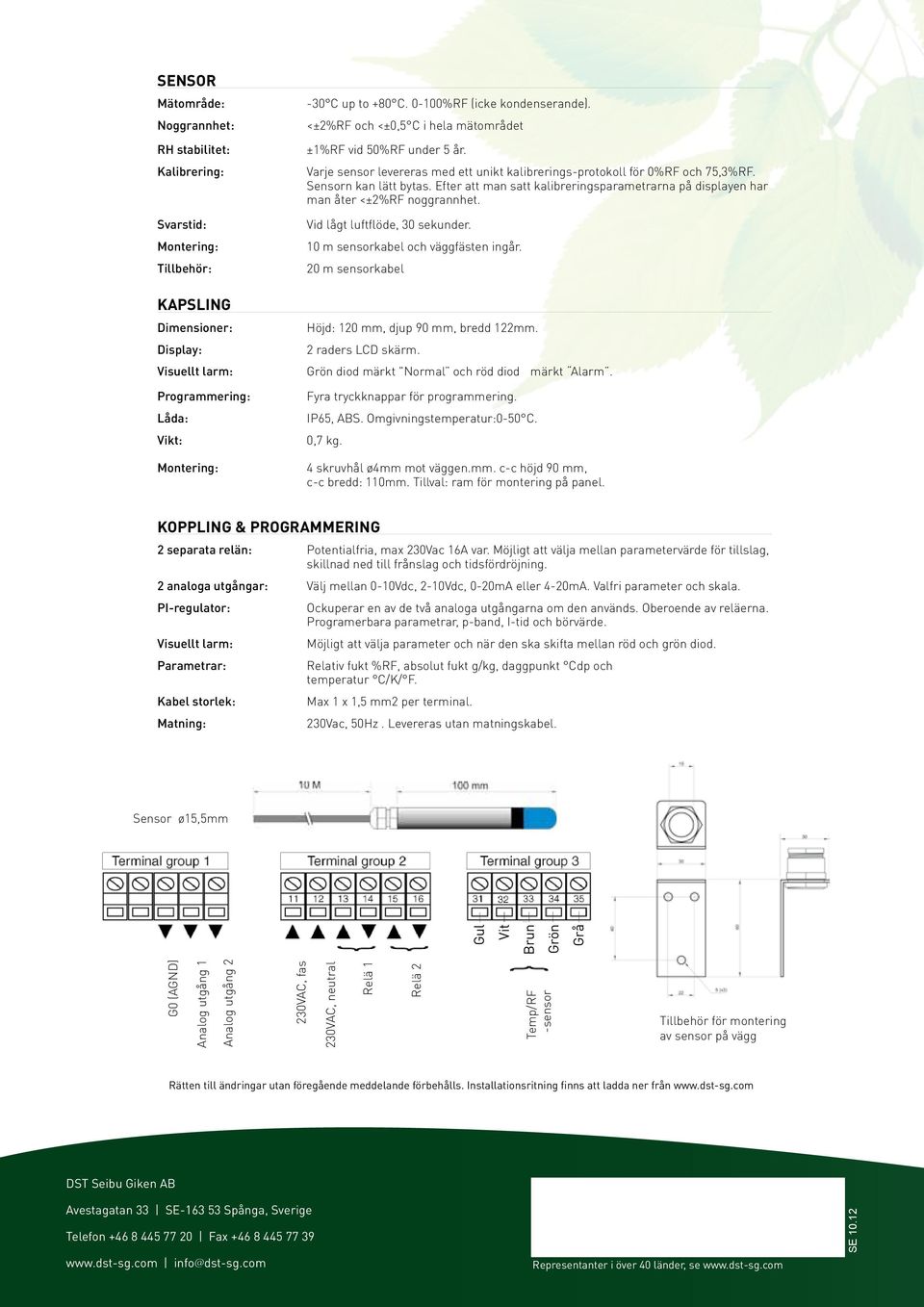

6 SENSOR Mätområde: Noggrannhet: RH stabilitet: Kalibrering: Svarstid: Montering: Tillbehör: KAPSLING Dimensioner: Display: Visuellt larm: Programmering: Låda: Vikt: Montering: -30 C up to +80 C %RF (icke kondenserande). <±2%RF och <±0,5 C i hela mätområdet ±1%RF vid 50%RF under 5 år. Varje sensor levereras med ett unikt kalibrerings-protokoll för 0%RF och 75,3%RF. Sensorn kan lätt bytas. Efter att man satt kalibreringsparametrarna på displayen har man åter <±2%RF noggrannhet. Vid lågt luftflöde, 30 sekunder. 10 m sensorkabel och väggfästen ingår. 20 m sensorkabel Höjd: 120 mm, djup 90 mm, bredd 122mm. 2 raders LCD skärm. Grön diod märkt "Normal och röd diod märkt Alarm. Fyra tryckknappar för programmering. IP65, ABS. Omgivningstemperatur:0-50 C. 0,7 kg. 4 skruvhål ø4mm mot väggen.mm. c-c höjd 90 mm, c-c bredd: 110mm. Tillval: ram för montering på panel. KOPPLING & PROGRAMMERING 2 separata relän: Potentialfria, max 230Vac 16A var. Möjligt att välja mellan parametervärde för tillslag, skillnad ned till frånslag och tidsfördröjning. 2 analoga utgångar: Välj mellan 0-10Vdc, 2-10Vdc, 0-20mA eller 4-20mA. Valfri parameter och skala. PI-regulator: Visuellt larm: Parametrar: Kabel storlek: Matning: Ockuperar en av de två analoga utgångarna om den används. Oberoende av reläerna. Programerbara parametrar, p-band, I-tid och börvärde. Möjligt att välja parameter och när den ska skifta mellan röd och grön diod. Relativ fukt %RF, absolut fukt g/kg, daggpunkt Cdp och temperatur C/K/ F. Max 1 x 1,5 mm2 per terminal. 230Vac, 50Hz. Levereras utan matningskabel. Sensor ø15,5mm Gul Vit Brun G0 (AGND) Analog utgång 1 Grön Grå Analog utgång 2 230VAC, fas 230VAC, neutral Relä 1 Relä 2 Temp/RF -sensor Tillbehör för montering av sensor på vägg Rätten till ändringar utan föregående meddelande förbehålls. Installationsritning finns att ladda ner från DST Seibu Giken AB Avestagatan 33 SE Spånga, Sverige Telefon Fax info@dst-sg.com Representanter i över 40 länder, se SE 10.12

7 Daggpunkten Lösningar på fuktrelaterade problem Information från Seibu Giken DST AB April 2010 Produktionsproblem under de fuktiga sommarmånaderna Under sommarens varma månader blev det hög luftfuktighet i lokalen där Daim tillverkas vilket skapade störningar i produktionen. Problemet var att karamelldelen på Daim drar åt sig fukt, den är sk hygroskopisk. Det bidrar till att konsistensen på daimen blir mjuk och ohanterlig. Karamellen åker de första metrarna till rullkniven där daimen markeras i rätta längder, för att sen kylas och knäckas till rätt storlek. Först fastnade daimen hårt på stålbandet och sedan även i rullkniven, vilket gjorde att karamellen inte kunde produceras effektivt. Lösningen på problemet blev en specialbyggd punktavfuktning ovanför stålbandet. Nu har man ett laminärt luftflöde över de känsliga delarna av produktionen. Pasi Riutta, på Ocab i Stockholm rekommenderar alla att efter denna vinter vara extra vaksam och grundligt undersöka fastigheten. Foto: Joe Sohm/Digital Vision/Getty Images Dags att se över ditt hus, vårfloden är på ingång! "Sedan avfuktaren installerats har det inte uppkommit ytterligare problem och nu kan vi utan störning producera Daim även under årets fuktigaste månader. Det blev ett mycket lyckat samarbete", säger Mattias Andersson, sektionschef för Daim på Kraft foods. Daim fastnade på produktionsbandet. Det var länge sedan Sverige hade en så lång och kall vinter. VVSoch saneringsbranschen har gått för högtryck de senaste månaderna med extremt många fall av rapporterade vattenskador. Med mildare väder i sikte kommer snösmältningen att bli ovanligt svår när många brunnar och stuprör är fyllda med is. Risken för vårfloder är också större än på många år. Det som händer när det varit en så kall och lång vinter är att vattnet fryser och i många fall spricker rören, speciellt när temperaturen går upp och ner. På taken lagras is och snö som skapar ett enormt tryck vilket bidrar till att tätskiktet i många fall spricker. Vattnet sipprar då in i tak och väggar och smältvattnet kan leta sig in i husen på de mest konstiga ställen. Sommarstugor är de hus som många får problem med eftersom de oftast står tomma under vinterhalvåret. Det är nu när den värsta kylan har lagt sig som skadorna upptäcks. Alla skador syns dock inte på en gång, utan vatten samlas i håligheter inuti fastigheten där de inte kan dunsta bort. Därefter bildas fukt och mögel, men ibland kan detta ta flera år. När vattenskadan väl varit framme tillkallas lämpligast en fackman för att sanera lokalen från vatten med mopp eller pumpar, beroende på hur mycket vatten som kommit in. Sen bör- Fortsättning nästa sida

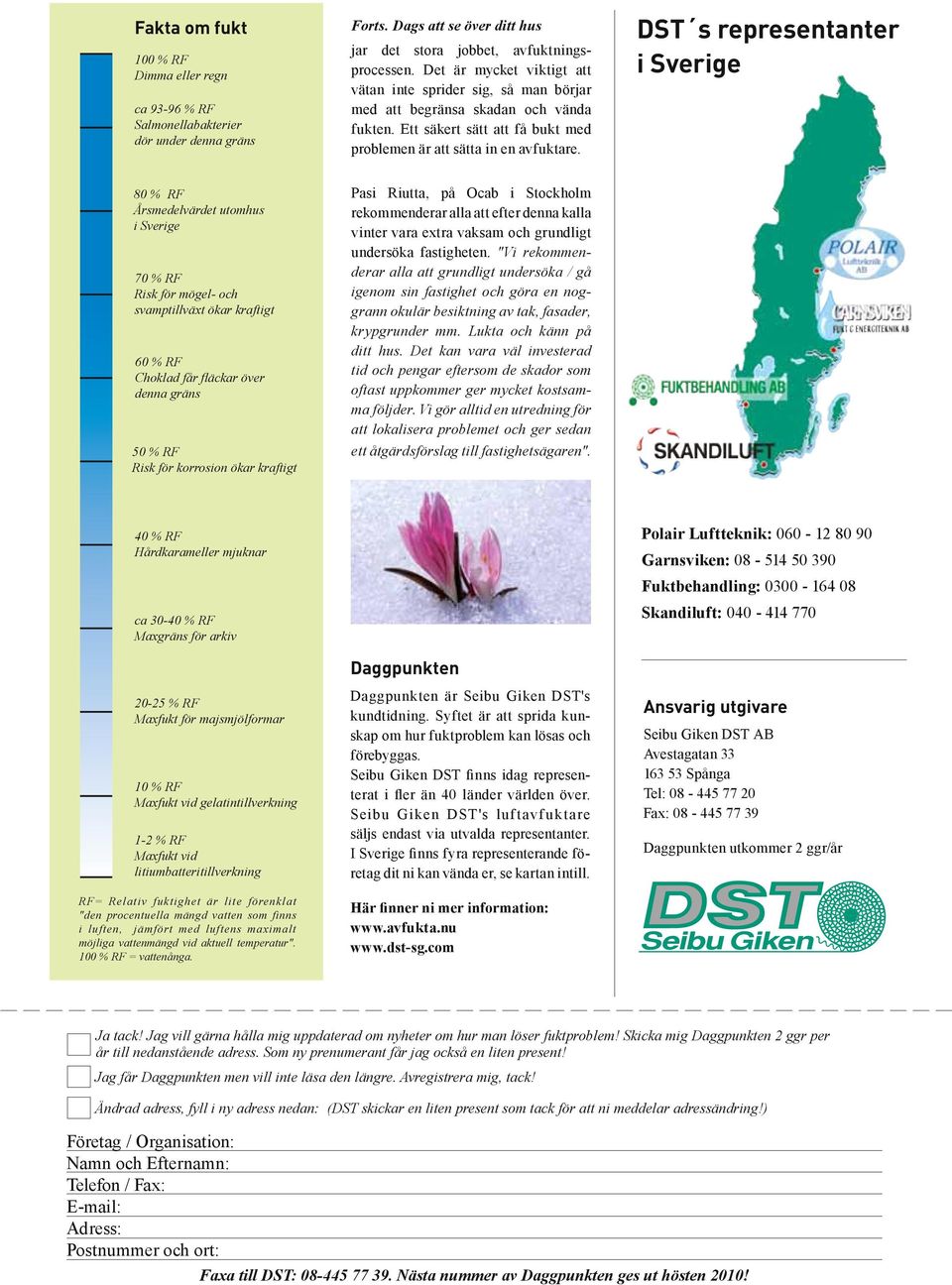

8 Fakta om fukt 100 % RF Dimma eller regn ca % RF Salmonellabakterier dör under denna gräns Forts. Dags att se över ditt hus jar det stora jobbet, avfuktningsprocessen. Det är mycket viktigt att vätan inte sprider sig, så man börjar med att begränsa skadan och vända fukten. Ett säkert sätt att få bukt med problemen är att sätta in en avfuktare. DST s representanter i Sverige 80 % RF Årsmedelvärdet utomhus i Sverige 70 % RF Risk för mögel- och svamptillväxt ökar kraftigt 60 % RF Choklad får fläckar över denna gräns 50 % RF Risk för korrosion ökar kraftigt Pasi Riutta, på Ocab i Stockholm rekommenderar alla att efter denna kalla vinter vara extra vaksam och grundligt undersöka fastigheten. "Vi rekommenderar alla att grundligt undersöka / gå igenom sin fastighet och göra en noggrann okulär besiktning av tak, fasader, krypgrunder mm. Lukta och känn på ditt hus. Det kan vara väl investerad tid och pengar eftersom de skador som oftast uppkommer ger mycket kostsamma följder. Vi gör alltid en utredning för att lokalisera problemet och ger sedan ett åtgärdsförslag till fastighetsägaren". 40 % RF Hårdkarameller mjuknar ca % RF Maxgräns för arkiv % RF Maxfukt för majsmjölformar 10 % RF Maxfukt vid gelatintillverkning 1-2 % RF Maxfukt vid litiumbatteritillverkning RF= Relativ fuktighet är lite förenklat "den procentuella mängd vatten som finns i luften, jämfört med luftens maximalt möjliga vattenmängd vid aktuell temperatur". 100 % RF = vattenånga. Daggpunkten Daggpunkten är Seibu Giken DST's kundtidning. Syftet är att sprida kunskap om hur fuktproblem kan lösas och förebyggas. Seibu Giken DST finns idag representerat i fler än 40 länder världen över. Seibu Giken DST's luftavfuktare säljs endast via utvalda representanter. I Sverige finns fyra representerande företag dit ni kan vända er, se kartan intill. Här finner ni mer information: Polair Luftteknik: Garnsviken: Fuktbehandling: Skandiluft: Ansvarig utgivare Seibu Giken DST AB Avestagatan Spånga Tel: Fax: Daggpunkten utkommer 2 ggr/år Ja tack! Jag vill gärna hålla mig uppdaterad om nyheter om hur man löser fuktproblem! Skicka mig Daggpunkten 2 ggr per år till nedanstående adress. Som ny prenumerant får jag också en liten present! Jag får Daggpunkten men vill inte läsa den längre. Avregistrera mig, tack! Ändrad adress, fyll i ny adress nedan: (DST skickar en liten present som tack för att ni meddelar adressändring!) Företag / Organisation: Namn och Efternamn: Telefon / Fax: Adress: Postnummer och ort: Faxa till DST: Nästa nummer av Daggpunkten ges ut hösten 2010!

9 Daggpunkten Lösningar på fuktrelaterade problem Information från Seibu Giken DST AB OKTOBER 2010 Problem med isbildning i kyl och fryslager SDF-STEF är ett franskt företag som har många kyl- och fryslager runt om i Europa. De har haft problem med frost och isbildning i flera av sina lagerlokaler i Spanien. Speciellt på sommaren när vatteninnehållet i atmosfären är mycket hög, ökade problemen avsevärt. Den varma och fuktiga luften blandades med den kalla luften i lokalerna vilket höjde den relativa fuktigheten. I lokalen bildades dimma och det blev isbildning på golv, maskiner och produkter. Mycket tid och energi gick åt till att avfrosta samtidigt som hala golv ökade risken för olyckor. Lösningen resulterade i att ta hand om den inkommande luften och avfukta den till mycket låga daggpunkter innan luften nådde lagret med hjälp av en torrluftsridå. Driftkostnaden och energiförbrukningen minskade avsevärt då lagret höll ett bra inomhusklimat och inte behövde avfrostas så ofta. Med en kontrollerad fuktighet blev klimatet torrare och personalen upplevde luften som behaglig, trots den låga temperaturen. Maskiner, väggar, golv och produkter förblev rena och påverkades inte av is. Det blev en säker arbetsplats med bibehållna kvalitetsprodukter. SDF-STEF är väldigt nöjda med resultatet. Luften avfuktades via en torrluftsridå. Fotografiska museet i Tullhuset på Stadgårdskajen i Stockholm. Foto: Fotografiska Fotografiska museet, en mötesplats av världsklass! Debatten om att ha ett fotografiskt museum i Sverige har spårats 70 år tillbaka i tiden och Sverige har väntat länge. Bröderna Per och Jan Broman tog till slut på privat initiativ tag i saken och grundade Fotografiska museet i Tullhuset vid Stadsgårdskajen i Stockholm. I Sverige har fotografier tidigare visats mest i vetenskapligt eller dokumentärt syfte, men nu finns det även en konstnärlig grund. Fotografiska museets tanke är att öka intresset och kunskapen om fotografi, samtidigt som de riktigt duktiga fotograferna ska inspirera oss. Sedan starten i maj har museet tilldragit sig mycket positiv uppmärksamhet och redan haft betalande besökare. Vi är mycket nöjda med antalet besökare och är väldigt glada för uppmärksamheten, säger Charlotte Wiking, vice VD på Fotografiska museet. Vi vill att museet ska vara lättillgängligt för alla och att utbudet ska vara brett, men även att det ska finnas någonting nytt för den som sett det mesta. Det ska vara kommunikativa utställningar som knyter an till aktuella teman även utanför museet. Vi vill göra Fotografiska till en mötesplats av världsklass!. Alla museer har riktlinjer som måste följas gällande luft och miljö. I fotografiska museet är det väldigt viktigt att ha rätt kombination av ljus, luftfuktighet och temperatur för att fotografierna ska behålla sina färger. Fortsättning nästa sida

10 Fakta om fukt 100 % RF Dimma eller regn 90 % RF Hög risk för bakterietillväxt 80 % RF Årsmedelvärdet utomhus i Sverige 70 % RF Risk för mögel- och svamptillväxt ökar kraftigt % RF Maxfukt för wellpappkartong 50 % RF Risk för korrosion ökar kraftigt 40 % RF Utställningslokalerna i Fotografiska museet ca % RF Bevaring av fotografiskt material Forts. Fotografiska museet Den luftavfuktare som installerats i lokalen är mycket driftsnål och luften torkas samtidigt som den kyls. Trots en enormt varm sommar har inomhusklimatet varit jättebra i utställningsdelen, säger Charlotte Wiking. I de flesta fall lånas fotona ut av ett museum eller en stiftelse, men i vissa fall som t ex Lennart Nilssons utställning har fotografiska museet själva producerat fotografierna. För att fotografierna ska visas upp på bästa sätt bestämmer en utställningsproducent i samråd med konstnären eller den som hyrt in utställningen, hur upphängningen ska utföras. Annie Leibovitz, Sandy Skoglund och Lennart Nilsson är några av de fotografer som har haft utställningar för fotografiska, men nu har en ny utställning startat som kallas för Fashion!. Där kan du uppleva modefotografier som intagit världen med sina trender och stilar via ett 50-tal fotografer som t ex Richard Avedon, Irving Penn och Peter Lindbergh. DST s representanter i Sverige Polair Luftteknik: Garnsviken: Fuktbehandling: Skandiluft: % RF Maxfukt för tillverkning av brustabletter 10 % RF Maxfukt vid gelatintillverkning 1-2 % RF Maxfukt vid litiumbatteritillverkning RF= Relativ fuktighet är lite förenklat "den procentuella mängd vatten som finns i luften, jämfört med luftens maximalt möjliga vattenmängd vid aktuell temperatur". 100 % RF = vattenånga. Charlotte Wiking, vice VD på Fotografiska. Foto: Fotografiska Ansvarig utgivare Seibu Giken DST AB Avestagatan Spånga Tel: Fax: Daggpunkten utkommer 2 ggr/år Daggpunkten Daggpunkten är Seibu Giken DST's kundtidning. Syftet är att sprida kunskap om hur fuktproblem kan lösas och förebyggas. Seibu Giken DST finns idag representerat i fler än 40 länder världen över. Seibu Giken DST's luftavfuktare säljs endast via utvalda representanter. I Sverige finns fyra representerande företag dit ni kan vända er, se kartan ovan. Här finner ni mer information: Ja tack! Jag vill gärna hålla mig uppdaterad om nyheter om hur man löser fuktproblem! Skicka mig Daggpunkten 2 ggr per år till nedanstående adress. Som ny prenumerant får jag också en liten present! Jag får Daggpunkten men vill inte läsa den längre. Avregistrera mig, tack! Ändrad adress, fyll i ny adress nedan: (DST skickar en liten present som tack för att ni meddelar adressändring!) Företag / Organisation: Namn och Efternamn: Telefon / Fax: Adress: Postnummer och ort: Faxa till DST: Nästa nummer av Daggpunkten ges ut våren 2011!

11 Arenadagarna den april Byt avfuktare i din ishall, spara energi och pengar Träffa oss i monter nr14 på Arenadagarna i Globen den april. Se hur du kan spara mycket energi i din ishall genom att använda ett enda tystgående aggregat som kan kombinera ventilation och avfuktning på en och samma gång. VI KOMMER ATT BERÄTTA OM: - Avfuktning och ventilation i ett aggregat - Kostnadseffektivitet, lägre total investering - Lägre energiförbrukning - Flexiblare klimatstyrning De 10 första som anmäler sig får middag och en hockeybiljett! Följ med oss när Sverige möter Tjeckien i Globen den 29:e april kl 19:30. För att anmäla dig kontakta oss på: info@dst-sg.com Arenadagarna April Branschmässa med aktuella seminarier under LG Hockey Games! Mässdel med ett 30-tal utställare samt ett fullspäckat seminareprogram. Dagskort 200kr/dag. Avestagatan 33 SE Spånga, Sverige Telefon Fax info@dst-sg.com

12 Energisnåla avfuktare vägen till nöjda kunder Har den långvariga kylan bidragit till många frusna rör och vattenläckor i vinter? Vi kan erbjuda er energisnåla avfuktare som är lätta att bära med sig. Se vårt nya aggregat DR20B/30D (bilden) med infälld panel som skyddar mot krosskador. Den unika SSCR-rotorn tillför aggregatet en lång livslängd och ni kan undvika onödiga larm tack vare vår PTC-värmare. För mer info kontakta oss gärna på: info@dst-sg.com DST Seibu Giken AB tillverkar robusta sorptionsavfuktare. Vi har representanter i över 40 länder. I Sverige representeras vi av Polair, Garnsviken, Fuktbehandling och Skandiluft. DST Seibu Giken AB Avestagatan 33 SE Spånga, Sverige Telefon Fax info@dst-sg.com

13 Kontroll över fukten vägen till bättre produktkvalité Rätt klimat för er produktion? Vi kan erbjuda er luftavfuktare med helhetslösningar för fukt och temperatur. Energisnåla avfuktare med hög hygiennivå, till exempel inbyggd temperatur och fuktstyrning. Välj mellan standardaggregat eller utforma ett komplett avfuktningssystem med tillval efter era specifika behov. För mer info kontakta oss gärna på: DST Seibu Giken AB tillverkar flexibla produktserier av sorptionsavfuktare för klimatkontroll vid läkemedelstillverkning och lagring av farmaceutiska produkter. Vi har representanter i över 40 länder. I Sverige representeras vi av Polair, Garnsviken, Fuktbehandling och Skandiluft. DST Seibu Giken AB Avestagatan 33 SE Spånga, Sverige Telefon Fax info@dst-sg.com
