INSTALLATIONS & ANVÄNDARANVISNING ATAR

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "INSTALLATIONS & ANVÄNDARANVISNING ATAR"

Transkript

1 INSTALLATIONS & ANVÄNDARANVISNING ATAR 57 Gjutjärnskassett 1

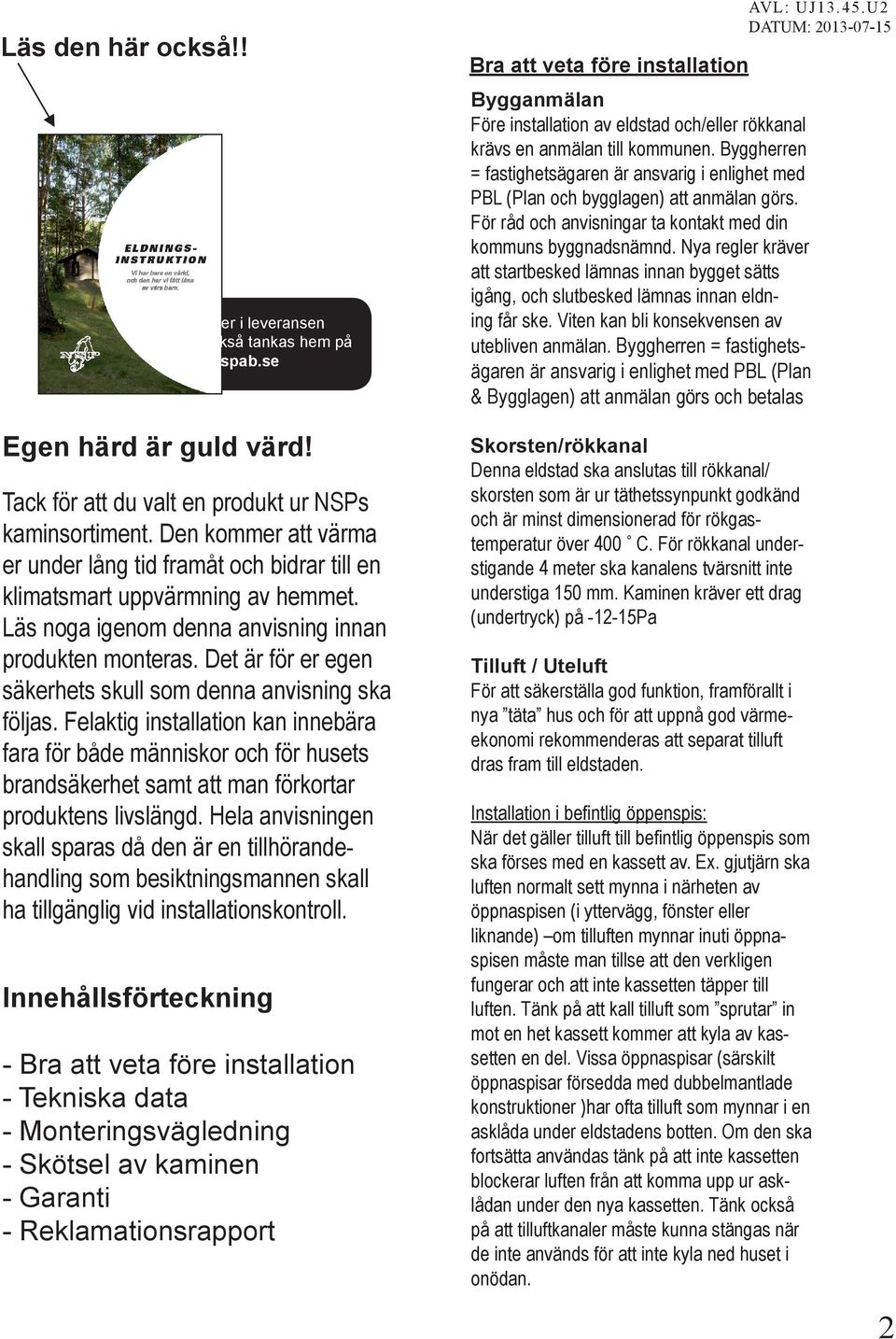

2 Läs den här också!! Medföljer i leveransen Kan också tankas hem på Bra att veta före installation Bygganmälan Före installation av eldstad och/eller rökkanal krävs en anmälan till kommunen. Byggherren = fastighetsägaren är ansvarig i enlighet med PBL (Plan och bygglagen) att anmälan görs. För råd och anvisningar ta kontakt med din kommuns byggnadsnämnd. Nya regler kräver att startbesked lämnas innan bygget sätts igång, och slutbesked lämnas innan eldning får ske. Viten kan bli konsekvensen av utebliven anmälan. Byggherren = fastighetsägaren är ansvarig i enlighet med PBL (Plan & Bygglagen) att anmälan görs och betalas Egen härd är guld värd! Tack för att du valt en produkt ur NSPs kaminsortiment. Den kommer att värma er under lång tid framåt och bidrar till en klimatsmart uppvärmning av hemmet. Läs noga igenom denna anvisning innan produkten monteras. Det är för er egen säkerhets skull som denna anvisning ska följas. Felaktig installation kan innebära fara för både människor och för husets brandsäkerhet samt att man förkortar produktens livslängd. Hela anvisningen skall sparas då den är en tillhörandehandling som besiktningsmannen skall ha tillgänglig vid installationskontroll. Innehållsförteckning - Bra att veta före installation - Tekniska data - Monteringsvägledning - Skötsel av kaminen - Garanti - Reklamationsrapport Skorsten/rökkanal Denna eldstad ska anslutas till rökkanal/ skorsten som är ur täthetssynpunkt godkänd och är minst dimensionerad för rökgastemperatur över 400 C. För rökkanal understigande 4 meter ska kanalens tvärsnitt inte understiga 150 mm. Kaminen kräver ett drag (undertryck) på Pa Tilluft / Uteluft För att säkerställa god funktion, framförallt i nya täta hus och för att uppnå god värmeekonomi rekommenderas att separat tilluft dras fram till eldstaden. Installation i befintlig öppenspis: När det gäller tilluft till befintlig öppenspis som ska förses med en kassett av. Ex. gjutjärn ska luften normalt sett mynna i närheten av öppnaspisen (i yttervägg, fönster eller liknande) om tilluften mynnar inuti öppnaspisen måste man tillse att den verkligen fungerar och att inte kassetten täpper till luften. Tänk på att kall tilluft som sprutar in mot en het kassett kommer att kyla av kassetten en del. Vissa öppnaspisar (särskilt öppnaspisar försedda med dubbelmantlade konstruktioner )har ofta tilluft som mynnar i en asklåda under eldstadens botten. Om den ska fortsätta användas tänk på att inte kassetten blockerar luften från att komma upp ur asklådan under den nya kassetten. Tänk också på att tilluftkanaler måste kunna stängas när de inte används för att inte kyla ned huset i onödan. 2

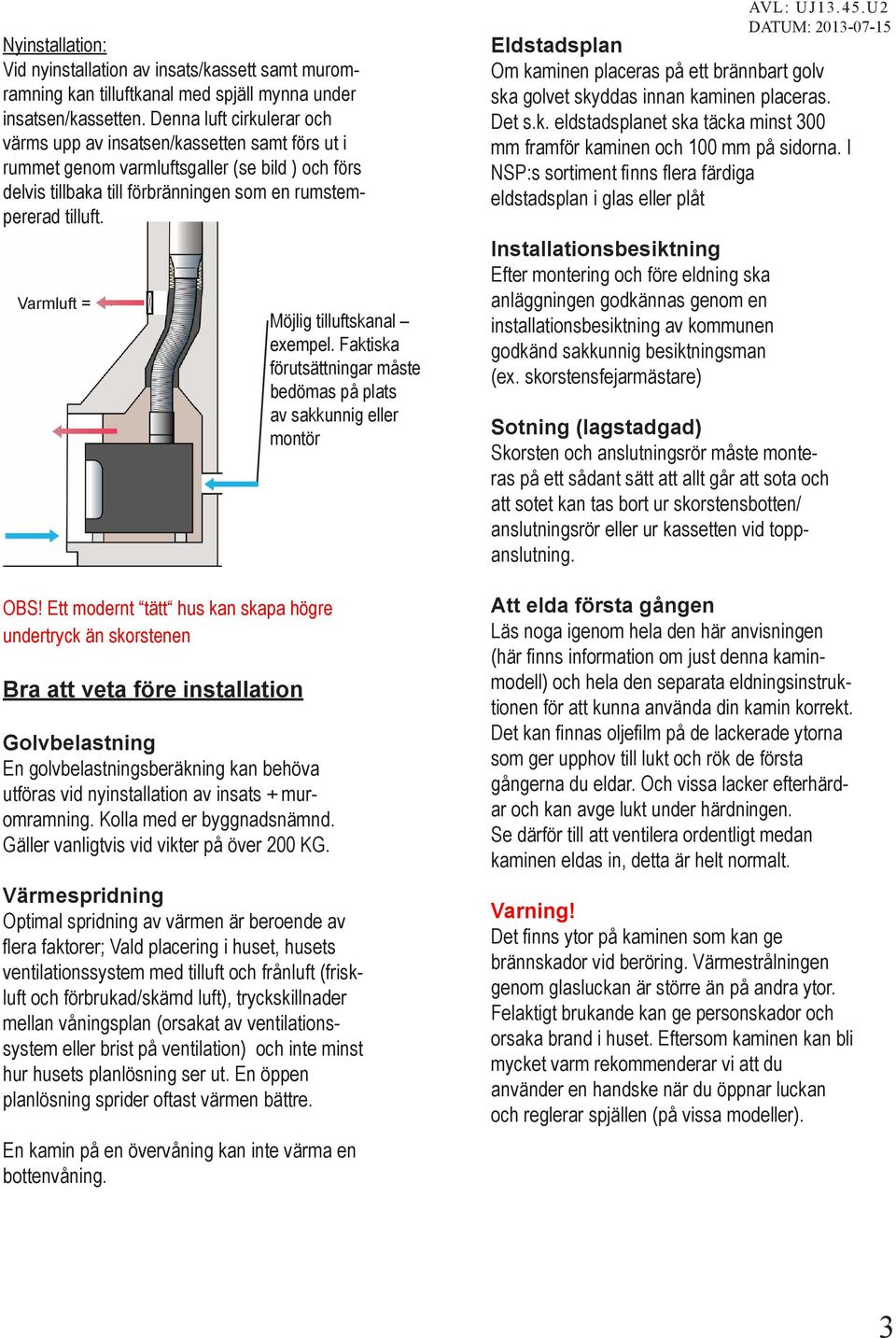

3 Nyinstallation: Vid nyinstallation av insats/kassett samt muromramning kan tilluftkanal med spjäll mynna under insatsen/kassetten. Denna luft cirkulerar och värms upp av insatsen/kassetten samt förs ut i rummet genom varmluftsgaller (se bild ) och förs delvis tillbaka till förbränningen som en rumstempererad tilluft. Varmluft = OBS! Ett modernt tätt hus kan skapa högre undertryck än skorstenen Bra att veta före installation Golvbelastning En golvbelastningsberäkning kan behöva utföras vid nyinstallation av insats + muromramning. Kolla med er byggnadsnämnd. Gäller vanligtvis vid vikter på över 200 KG. Möjlig tilluftskanal exempel. Faktiska förutsättningar måste bedömas på plats av sakkunnig eller montör Värmespridning Optimal spridning av värmen är beroende av flera faktorer; Vald placering i huset, husets ventilationssystem med tilluft och frånluft (friskluft och förbrukad/skämd luft), tryckskillnader mellan våningsplan (orsakat av ventilationssystem eller brist på ventilation) och inte minst hur husets planlösning ser ut. En öppen planlösning sprider oftast värmen bättre. En kamin på en övervåning kan inte värma en bottenvåning. Eldstadsplan Om kaminen placeras på ett brännbart golv ska golvet skyddas innan kaminen placeras. Det s.k. eldstadsplanet ska täcka minst 300 mm framför kaminen och 100 mm på sidorna. I NSP:s sortiment finns flera färdiga eldstadsplan i glas eller plåt Installationsbesiktning Efter montering och före eldning ska anläggningen godkännas genom en installationsbesiktning av kommunen godkänd sakkunnig besiktningsman (ex. skorstensfejarmästare) Sotning (lagstadgad) Skorsten och anslutningsrör måste monteras på ett sådant sätt att allt går att sota och att sotet kan tas bort ur skorstensbotten/ anslutningsrör eller ur kassetten vid toppanslutning. Att elda första gången Läs noga igenom hela den här anvisningen (här finns information om just denna kaminmodell) och hela den separata eldningsinstruktionen för att kunna använda din kamin korrekt. Det kan finnas oljefilm på de lackerade ytorna som ger upphov till lukt och rök de första gångerna du eldar. Och vissa lacker efterhärdar och kan avge lukt under härdningen. Se därför till att ventilera ordentligt medan kaminen eldas in, detta är helt normalt. Varning! Det finns ytor på kaminen som kan ge brännskador vid beröring. Värmestrålningen genom glasluckan är större än på andra ytor. Felaktigt brukande kan ge personskador och orsaka brand i huset. Eftersom kaminen kan bli mycket varm rekommenderar vi att du använder en handske när du öppnar luckan och reglerar spjällen (på vissa modeller). 3

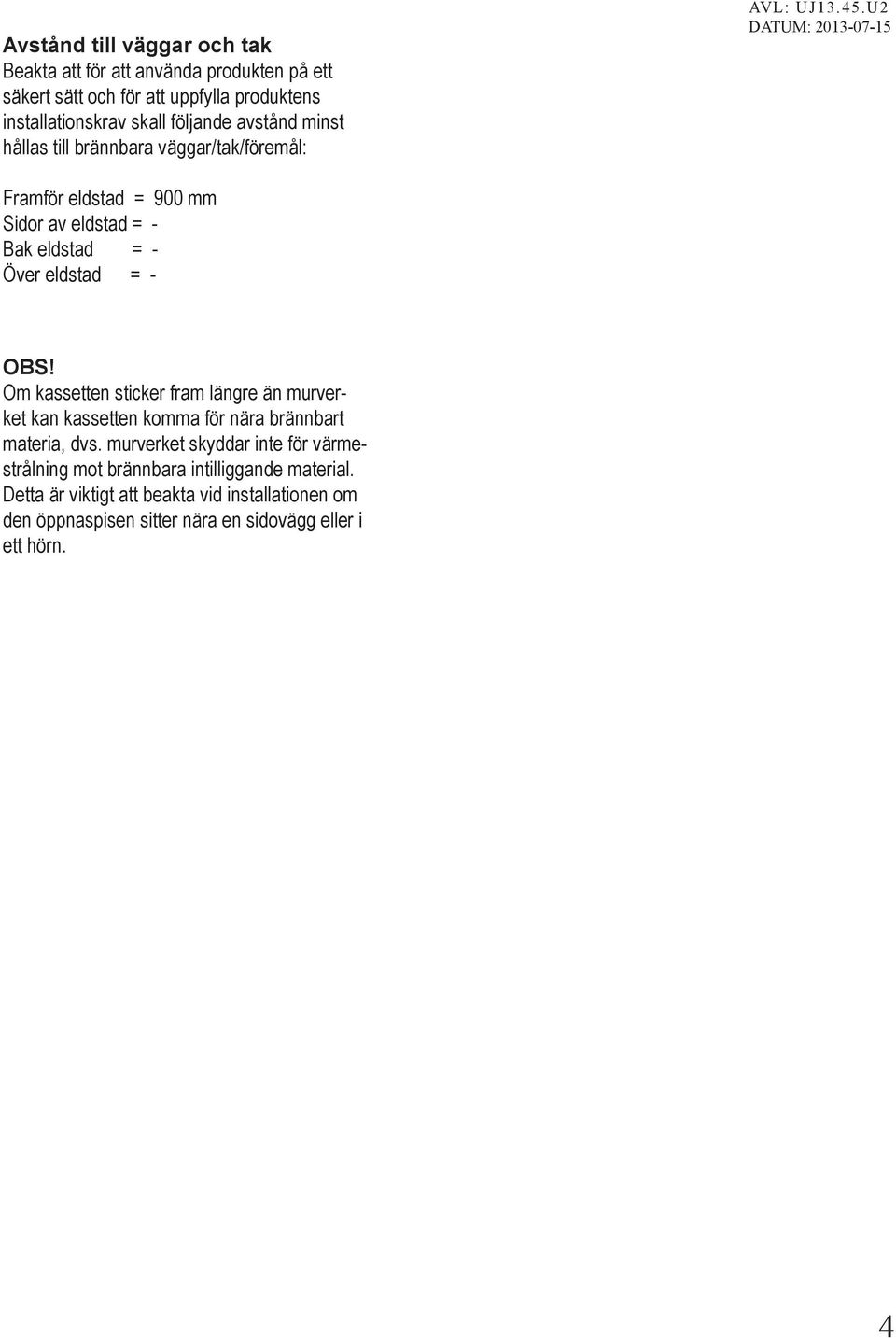

4 Avstånd till väggar och tak Beakta att för att använda produkten på ett säkert sätt och för att uppfylla produktens installationskrav skall följande avstånd minst hållas till brännbara väggar/tak/föremål: Framför eldstad = 900 mm Sidor av eldstad = - Bak eldstad = - Över eldstad = - OBS! Om kassetten sticker fram längre än murverket kan kassetten komma för nära brännbart materia, dvs. murverket skyddar inte för värmestrålning mot brännbara intilliggande material. Detta är viktigt att beakta vid installationen om den öppnaspisen sitter nära en sidovägg eller i ett hörn. 4

5 Tekniska data Modell: ATAR 57 Effekt ca: 10 KW Verkningsgrad: 60% Vikt: 130 KG Höjd: 461 MM Bredd: 507 MM Djup: 430 MM Anslutningsstos på topp utv. Ø 157 Eldstadsmått, Bredd / Höjd / Djup CM: 34/28/35 Kaminen kräver ett drag (undertryck) på Pa Testad och godkänd enligt: Europeisk standard EN 13240:2001 Produkten uppfyller även Boverkets miljökrav 6:7411 gällande utsläpp av OGC. Produkten är CE-märkt och har svenskt byggproduktcertifikat. 160 MM 470 MM 280 MM 463 MM 505 MM 400 MM 430 MM 120 MM 420 MM 505 MM 420 MM 5

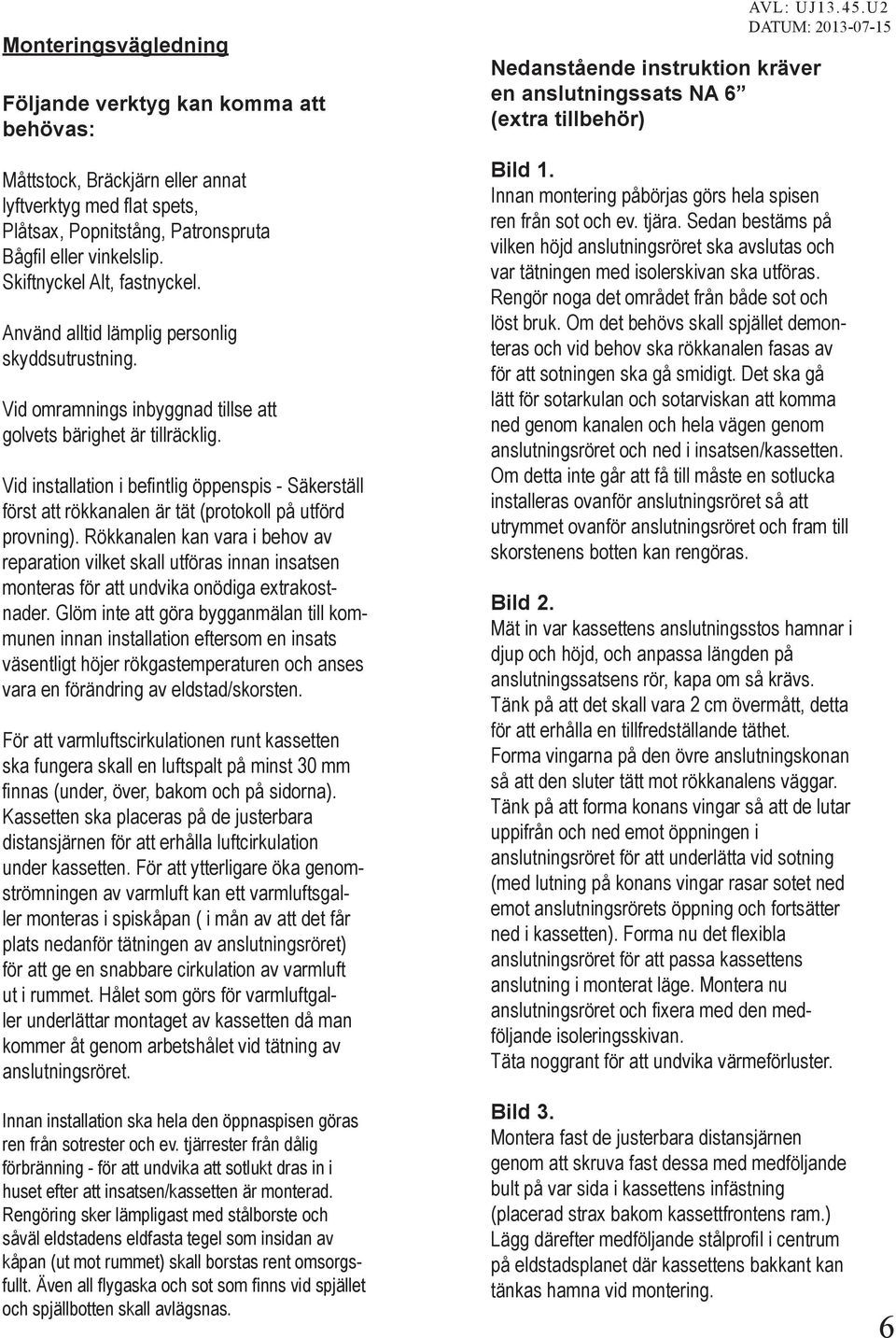

6 Monteringsvägledning Följande verktyg kan komma att behövas: Måttstock, Bräckjärn eller annat lyftverktyg med flat spets, Plåtsax, Popnitstång, Patronspruta Bågfil eller vinkelslip. Skiftnyckel Alt, fastnyckel. Använd alltid lämplig personlig skyddsutrustning. Vid omramnings inbyggnad tillse att golvets bärighet är tillräcklig. Vid installation i befintlig öppenspis - Säkerställ först att rökkanalen är tät (protokoll på utförd provning). Rökkanalen kan vara i behov av reparation vilket skall utföras innan insatsen monteras för att undvika onödiga extrakostnader. Glöm inte att göra bygganmälan till kommunen innan installation eftersom en insats väsentligt höjer rökgastemperaturen och anses vara en förändring av eldstad/skorsten. För att varmluftscirkulationen runt kassetten ska fungera skall en luftspalt på minst 30 mm finnas (under, över, bakom och på sidorna). Kassetten ska placeras på de justerbara distansjärnen för att erhålla luftcirkulation under kassetten. För att ytterligare öka genomströmningen av varmluft kan ett varmluftsgaller monteras i spiskåpan ( i mån av att det får plats nedanför tätningen av anslutningsröret) för att ge en snabbare cirkulation av varmluft ut i rummet. Hålet som görs för varmluftgaller underlättar montaget av kassetten då man kommer åt genom arbetshålet vid tätning av anslutningsröret. Nedanstående instruktion kräver en anslutningssats NA 6 (extra tillbehör) Bild 1. Innan montering påbörjas görs hela spisen ren från sot och ev. tjära. Sedan bestäms på vilken höjd anslutningsröret ska avslutas och var tätningen med isolerskivan ska utföras. Rengör noga det området från både sot och löst bruk. Om det behövs skall spjället demonteras och vid behov ska rökkanalen fasas av för att sotningen ska gå smidigt. Det ska gå lätt för sotarkulan och sotarviskan att komma ned genom kanalen och hela vägen genom anslutningsröret och ned i insatsen/kassetten. Om detta inte går att få till måste en sotlucka installeras ovanför anslutningsröret så att utrymmet ovanför anslutningsröret och fram till skorstenens botten kan rengöras. Bild 2. Mät in var kassettens anslutningsstos hamnar i djup och höjd, och anpassa längden på anslutningssatsens rör, kapa om så krävs. Tänk på att det skall vara 2 cm övermått, detta för att erhålla en tillfredställande täthet. Forma vingarna på den övre anslutningskonan så att den sluter tätt mot rökkanalens väggar. Tänk på att forma konans vingar så att de lutar uppifrån och ned emot öppningen i anslutningsröret för att underlätta vid sotning (med lutning på konans vingar rasar sotet ned emot anslutningsrörets öppning och fortsätter ned i kassetten). Forma nu det flexibla anslutningsröret för att passa kassettens anslutning i monterat läge. Montera nu anslutningsröret och fixera med den medföljande isoleringsskivan. Täta noggrant för att undvika värmeförluster. Innan installation ska hela den öppnaspisen göras ren från sotrester och ev. tjärrester från dålig förbränning - för att undvika att sotlukt dras in i huset efter att insatsen/kassetten är monterad. Rengöring sker lämpligast med stålborste och såväl eldstadens eldfasta tegel som insidan av kåpan (ut mot rummet) skall borstas rent omsorgsfullt. Även all flygaska och sot som finns vid spjället och spjällbotten skall avlägsnas. Bild 3. Montera fast de justerbara distansjärnen genom att skruva fast dessa med medföljande bult på var sida i kassettens infästning (placerad strax bakom kassettfrontens ram.) Lägg därefter medföljande stålprofil i centrum på eldstadsplanet där kassettens bakkant kan tänkas hamna vid montering. 6

7 Bild 4. Applicera nu rikligt med brandtätningsmassa på kassettens anslutningsstos (prod.beteckning M31 i NSPs produktsortiment) Lyft nu kassetten på plats på den bakre distansprofilen, skjut den inåt eldstaden så den hamnar framför det monterade anslutningsrörets anslutningsstos. Använd ett bräckjärn eller liknande verktyg för att lyfta upp / pressa upp anslutningsröret de 2 cm övermått. Skjut kassetten på plats och släpp ned anslutningen på plats. Om kassettens front inte ligger i sk.våg så kan efterjustering ske genom att man justerar bulten i främre distansjärnet med hjälp av en skiftnyckel/fastnyckel Bild 1 5. Eftermontera brandfogmassa med tex fingrarna från insidan eldstaden i alla skarvar för att säkerställa ett absolut tätt montage. Vid behov torka efter med fuktig svamp eller liknande för att brandtätningsmassan inte ska blockera rökvägen eller bli vass i kanterna när den härdnar 6. Låt installationen härda ett dygn. Före första eldningen skall installationen besiktas och godkännas av behörig besiktningsman. Bild 2 X Bild 3 Bild 4 7

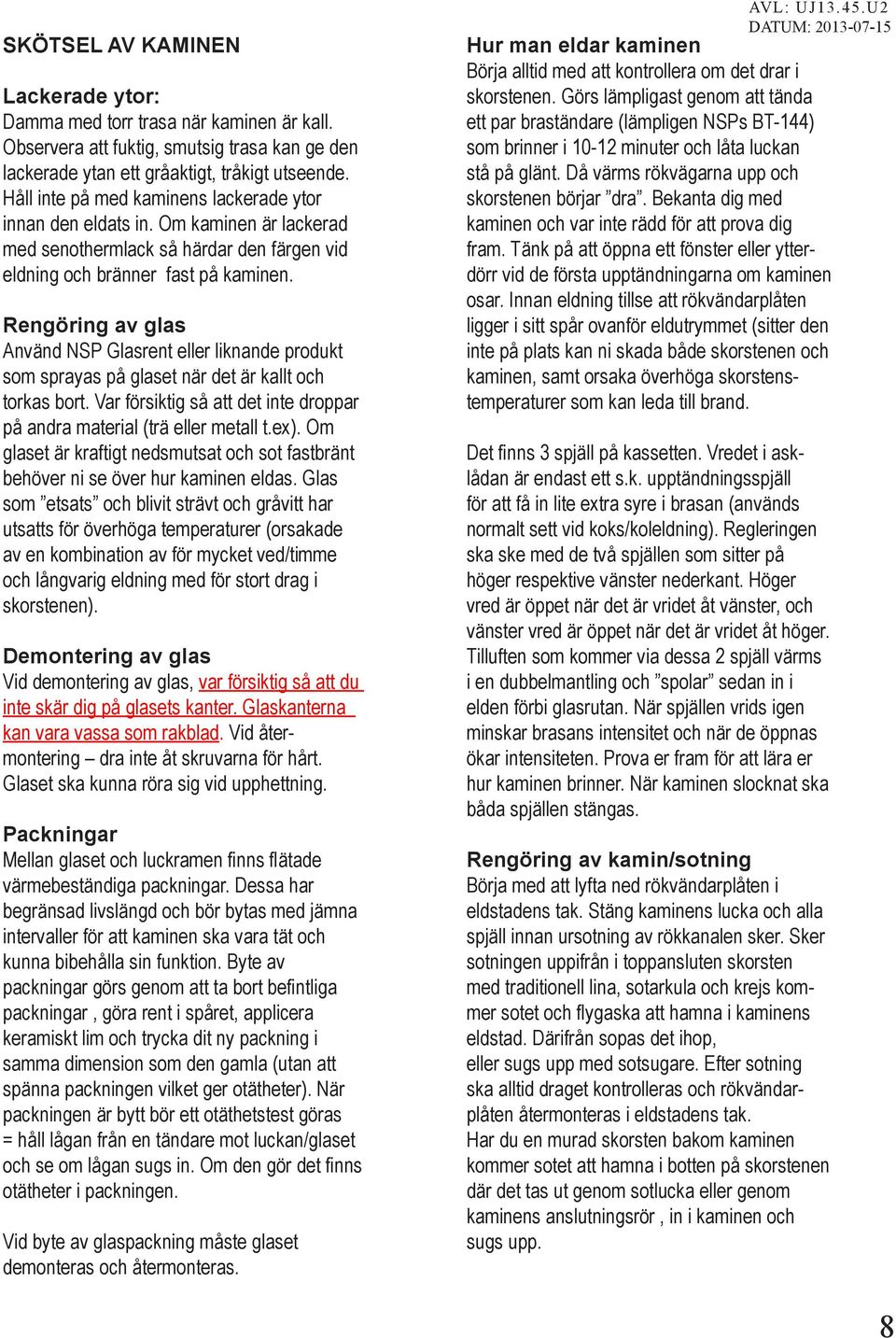

8 SKÖTSEL AV KAMINEN Lackerade ytor: Damma med torr trasa när kaminen är kall. Observera att fuktig, smutsig trasa kan ge den lackerade ytan ett gråaktigt, tråkigt utseende. Håll inte på med kaminens lackerade ytor innan den eldats in. Om kaminen är lackerad med senothermlack så härdar den färgen vid eldning och bränner fast på kaminen. Rengöring av glas Använd NSP Glasrent eller liknande produkt som sprayas på glaset när det är kallt och torkas bort. Var försiktig så att det inte droppar på andra material (trä eller metall t.ex). Om glaset är kraftigt nedsmutsat och sot fastbränt behöver ni se över hur kaminen eldas. Glas som etsats och blivit strävt och gråvitt har utsatts för överhöga temperaturer (orsakade av en kombination av för mycket ved/timme och långvarig eldning med för stort drag i skorstenen). Demontering av glas Vid demontering av glas, var försiktig så att du inte skär dig på glasets kanter. Glaskanterna kan vara vassa som rakblad. Vid återmontering dra inte åt skruvarna för hårt. Glaset ska kunna röra sig vid upphettning. Packningar Mellan glaset och luckramen finns flätade värmebeständiga packningar. Dessa har begränsad livslängd och bör bytas med jämna intervaller för att kaminen ska vara tät och kunna bibehålla sin funktion. Byte av packningar görs genom att ta bort befintliga packningar, göra rent i spåret, applicera keramiskt lim och trycka dit ny packning i samma dimension som den gamla (utan att spänna packningen vilket ger otätheter). När packningen är bytt bör ett otäthetstest göras = håll lågan från en tändare mot luckan/glaset och se om lågan sugs in. Om den gör det finns otätheter i packningen. Vid byte av glaspackning måste glaset demonteras och återmonteras. Hur man eldar kaminen Börja alltid med att kontrollera om det drar i skorstenen. Görs lämpligast genom att tända ett par braständare (lämpligen NSPs BT-144) som brinner i minuter och låta luckan stå på glänt. Då värms rökvägarna upp och skorstenen börjar dra. Bekanta dig med kaminen och var inte rädd för att prova dig fram. Tänk på att öppna ett fönster eller ytterdörr vid de första upptändningarna om kaminen osar. Innan eldning tillse att rökvändarplåten ligger i sitt spår ovanför eldutrymmet (sitter den inte på plats kan ni skada både skorstenen och kaminen, samt orsaka överhöga skorstenstemperaturer som kan leda till brand. Det finns 3 spjäll på kassetten. Vredet i asklådan är endast ett s.k. upptändningsspjäll för att få in lite extra syre i brasan (används normalt sett vid koks/koleldning). Regleringen ska ske med de två spjällen som sitter på höger respektive vänster nederkant. Höger vred är öppet när det är vridet åt vänster, och vänster vred är öppet när det är vridet åt höger. Tilluften som kommer via dessa 2 spjäll värms i en dubbelmantling och spolar sedan in i elden förbi glasrutan. När spjällen vrids igen minskar brasans intensitet och när de öppnas ökar intensiteten. Prova er fram för att lära er hur kaminen brinner. När kaminen slocknat ska båda spjällen stängas. Rengöring av kamin/sotning Börja med att lyfta ned rökvändarplåten i eldstadens tak. Stäng kaminens lucka och alla spjäll innan ursotning av rökkanalen sker. Sker sotningen uppifrån i toppansluten skorsten med traditionell lina, sotarkula och krejs kommer sotet och flygaska att hamna i kaminens eldstad. Därifrån sopas det ihop, eller sugs upp med sotsugare. Efter sotning ska alltid draget kontrolleras och rökvändarplåten återmonteras i eldstadens tak. Har du en murad skorsten bakom kaminen kommer sotet att hamna i botten på skorstenen där det tas ut genom sotlucka eller genom kaminens anslutningsrör, in i kaminen och sugs upp. 8

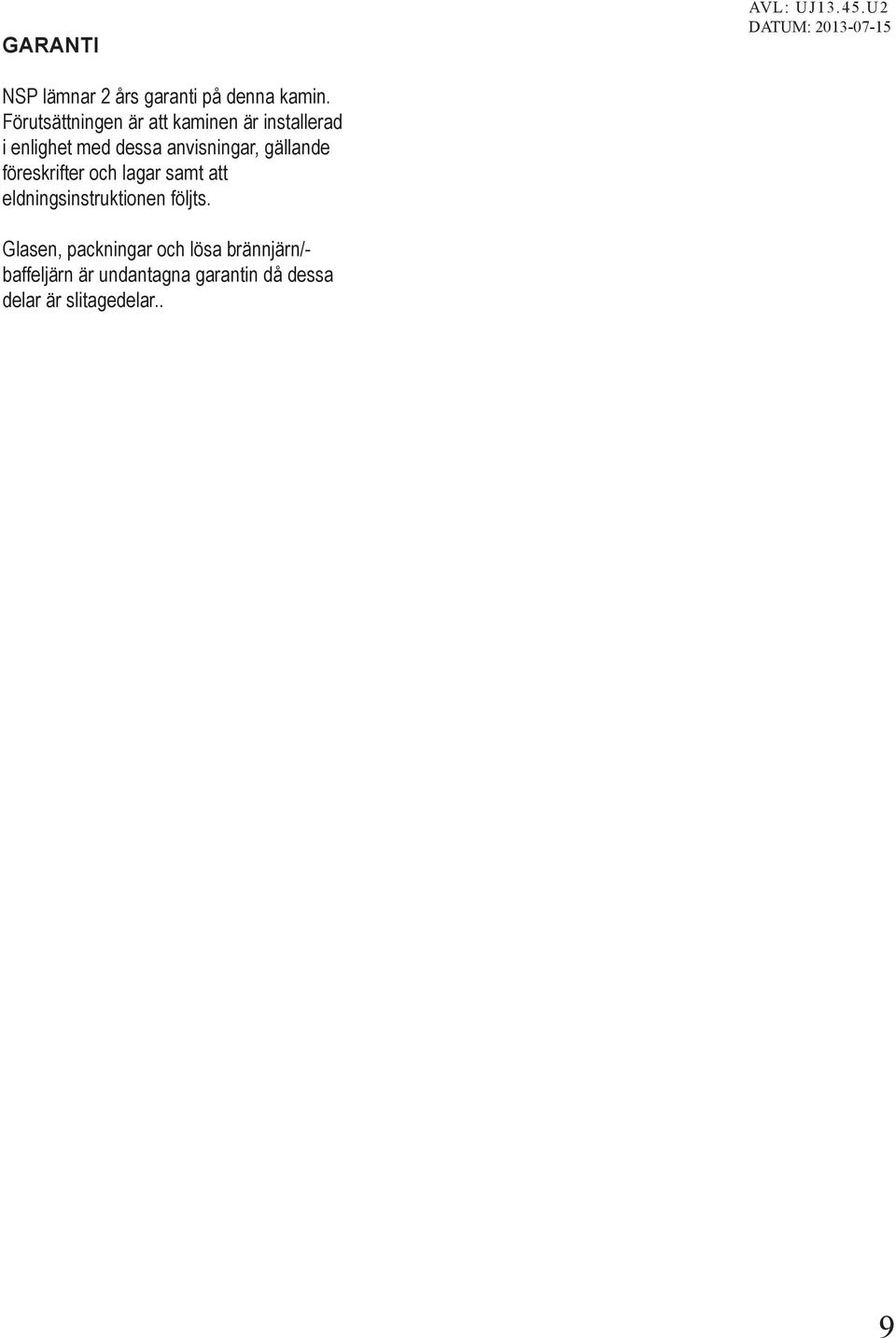

9 GARANTI NSP lämnar 2 års garanti på denna kamin. Förutsättningen är att kaminen är installerad i enlighet med dessa anvisningar, gällande föreskrifter och lagar samt att eldningsinstruktionen följts. Glasen, packningar och lösa brännjärn/- baffeljärn är undantagna garantin då dessa delar är slitagedelar.. 9

10 CERTIFIKAT!!!! 10

11 11

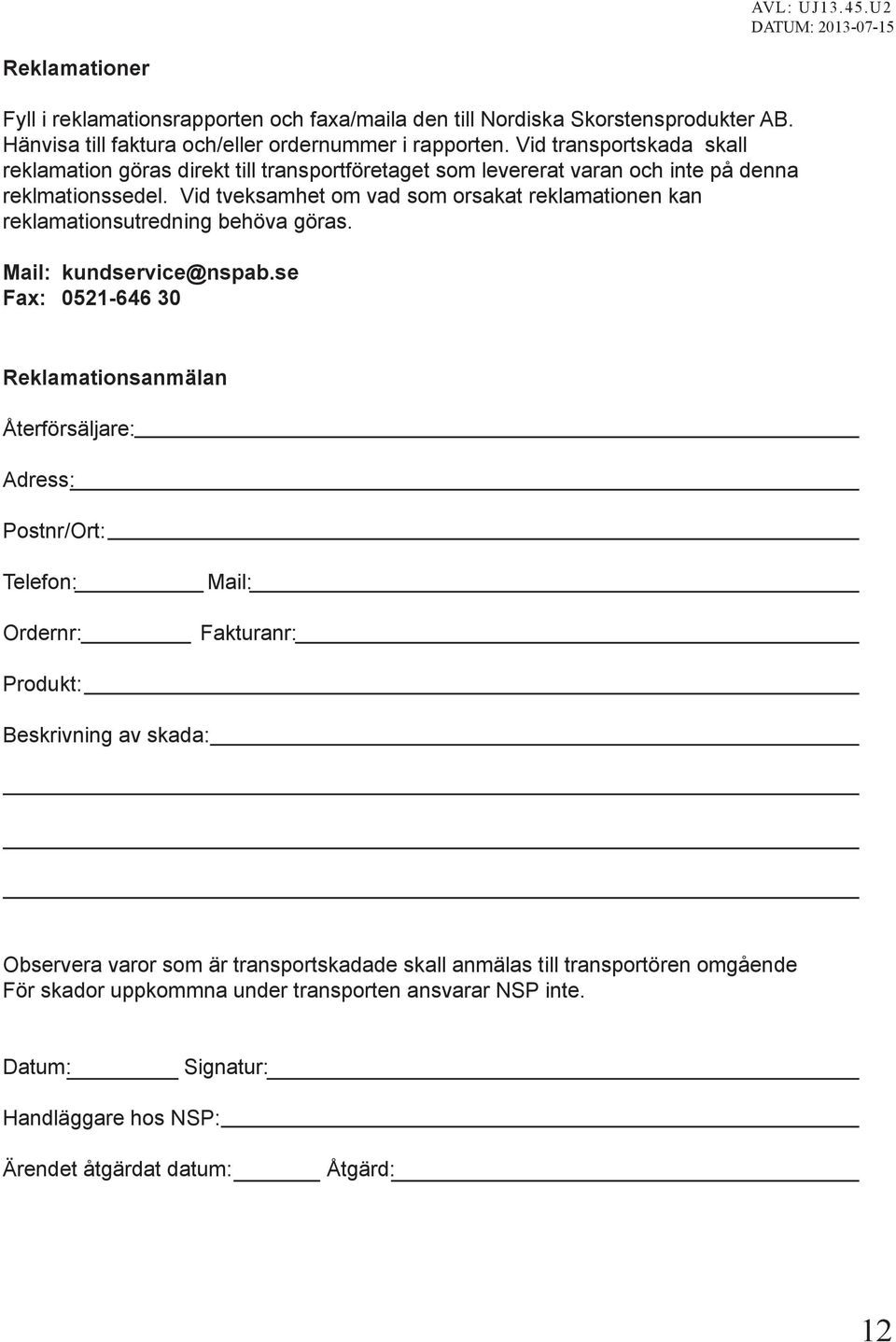

12 Reklamationer Fyll i reklamationsrapporten och faxa/maila den till Nordiska Skorstensprodukter AB. Hänvisa till faktura och/eller ordernummer i rapporten. Vid transportskada skall reklamation göras direkt till transportföretaget som levererat varan och inte på denna reklmationssedel. Vid tveksamhet om vad som orsakat reklamationen kan reklamationsutredning behöva göras. Mail: Fax: Reklamationsanmälan Återförsäljare: Adress: Postnr/Ort: Telefon: Ordernr: Mail: Fakturanr: Produkt: Beskrivning av skada: Observera varor som är transportskadade skall anmälas till transportören omgående För skador uppkommna under transporten ansvarar NSP inte. Datum: Signatur: Handläggare hos NSP: Ärendet åtgärdat datum: Åtgärd: 12
