1 QW491A Bruksanvisning Kondenstumlare med värmepump

2 2 Vi vill skapa de bästa produktlösningar som du kan hitta på marknaden idag. Lösningar där du upplever en perfekt balans mellan form och funktion och där spetsteknologi också matchar energisnålhet och miljömässig hänsyn. Så tack för att du valt en kvalitetsprodukt från oss! För att du ska få största möjliga nytta och glädje av ditt nyförvärv föreslår vi att du börjar med att läsa igenom den här bruksanvisningen och bekantar dig med alla funktioner och fördelar. Förvara gärna bruksanvisningen på en lämplig plats nära produkten så att du lätt kan ta fram den när du behöver friska upp minnet eller ha svar på en fråga. Lycka till! Följande symboler används i denna bruksanvisning: Viktig information för din personliga säkerhet och information om hur skador undviks på apparaten. Allmän information och tips Miljöinformation

3 Innehåll Innehåll Användarinstruktioner 5 Viktig säkerhetsinformation 5 Produktbeskrivning 8 Kontrollpanel 9 Vad som visas i displayen 10 Före första användningen 10 Sortera och förbereda tvätt 11 Programöversikt 12 Daglig användning 15 Sätta på torktumlaren / tända belysningen 15 Öppna frontluckan / lägga i tvätt 15 Välja program 15 Ställa in Torrhetsgrad 16 Ställa in varvtal för tidigare utförd centrifugering 16 Ställa in Skrynkelskydd funktion 17 Signal 17 Tid 17 Ställa in Fördröjd start 18 Aktivera barnlås 18 Starta programmet 19 Ändra program 19 Stoppa i ytterligare föremål eller ta ut föremål innan programmet är klart 19 Torkprogrammet klart / ta ut tvätten 20 Skötsel och rengöring 21 Rengöring av luddfiltret 21 Göra rent lucktätningen 23 Tömma kondensvattenbehållaren 23 Rengöra värmeväxlarfiltret 24 Rengöring av trumman 26 Rengöring av display och maskinens utsida 26 Vad ska jag göra om...? 27 Leta efter felet själv 27

4 4 Innehåll Byta glödlampan till den inre belysningen 29 Inställning av torktumlaren 30 Tekniska data 31 Förbrukningsvärden 31 Information till provningsanstalter 32 Installation 32 Transport av torktumlaren 32 Placering 33 Borttagning av transportemballage 34 Elektrisk anslutning 34 Byta dörrstopp 35 Speciella tillbehör 36 Miljö 37 Förpackningsmaterial 37 Gammal maskin 37 Miljöråd 37 Garanti/Kundtjänst 38 Europa-Garanti 39 Service

5 Viktig säkerhetsinformation 5 Användarinstruktioner Viktig säkerhetsinformation För din egen säkerhet och för att säkerställa en korrekt användning är det viktigt att du noga läser igenom denna bruksanvisning, inklusive tips och varningar, innan du använder maskinen första gången. För att undvika onödiga misstag och olyckor är det viktigt att se till att alla som använder maskinen har god kännedom om dess funktioner och skyddsanordningar. Spara denna bruksanvisning och se till att den medföljer maskinen om den flyttas eller säljs så att alla som använder maskinen under dess livslängd får korrekt information om maskinens handhavande och säkerhet. Allmän säkerhet Det är farligt att ändra specifikationerna och att försöka modifiera denna produkt på något sätt. Denna torktumlare är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte övervakas och instrueras av en person som ansvarar för deras säkerhet. Se till att inga husdjur kryper in i trumman. Titta efter inne i trumman innan du använder maskinen. Föremål såsom mynt, säkerhetsnålar, nålar, skruvar, stenar eller andra hårda, vassa föremål kan orsaka allvarliga skador och får inte läggas i maskinen. Använd inte maskinen för att torktumla sådana textilier som listas nedan. De kan bli alltför torra och orsaka brandrisk: Kuddar, täcken och dylikt (de lagrar värme). Torka inte tvätt som innehåller skumgummi (latex), duschmössor, vattentäta textilier, plagg med gummiinlägg och kläder eller kuddar med skumgummifyllning i torktumlaren. Dra alltid ut stickkontakten ur vägguttaget efter användning och före rengöring och underhåll. Försök under inga omständigheter att reparera maskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta vår lokala serviceavdelning. Begär alltid att originalreservdelar skall användas för reparationer.

6 6 Viktig säkerhetsinformation Plagg som har fläckar av matolja, aceton, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel skall tvättas i varmt vatten och tvättmedel innan de torkas i torktumlaren. Fara för explosion: Torktumla aldrig textilier som har varit i kontakt med antändliga lösningsmedel (bensin, denaturerad sprit, kemtvättsvätska och dylikt). Sådana ämnen är flyktiga och kan orsaka explosion. Torktumla endast textilier som tvättats i vatten. Brandrisk: Textilier som har fläckats eller smutsats med vegetabilisk olja eller matolja kan orsaka brand och får inte läggas i torktumlaren. Om tvätten har behandlats med fläckborttagningsmedel måste en extra sköljning köras innan tvätten läggs in i torktumlaren. Kontrollera att inga gaständare eller tändstickor av misstag har lämnats kvar i fickorna på plaggen som skall läggas in i maskinen. VARNING Avbryt aldrig ett torkprogram innan torkningen har avslutats, såvida du inte snabbt kan ta ut all tvätt och sprida ut den så att värmen leds bort. Installation Denna maskin är tung. Var försiktig när du flyttar den. Kontrollera att maskinen inte är skadad när du packar upp den. Vid tveksamhet, använd inte maskinen och kontakta Kundtjänst. Allt förpackningsmaterial och alla transportsäkringar skall avlägsnas före användning. Annars kan både maskinen och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen. Sista delen av ett torkprogram sker utan värme (avkylningsfas) för att tvätten skall ligga i en temperatur som säkerställer att den inte skadas. Allt arbete avseende elektricitet som krävs för att installera denna maskin skall utföras av en behörig elektriker. Se till att torktumlaren inte står på nätkabeln. Om maskinen placeras på ett mattbelagt golv, justera fötterna så att luft kan cirkulera fritt. Kontrollera efter installationen att maskinen inte står på eller trycker mot nätkabeln. Om torktumlaren placeras ovanpå en tvättmaskin måste en pelarsats användas (extra tillbehör). Användning

7 Viktig säkerhetsinformation 7 Den här maskinen är konstruerad för användning i hemmet. Den får inte användas för andra ändamål än de för vilka maskinen är konstruerad. Torktumla endast material som är lämpade för torktumling. Följ anvisningarna på varje klädvårdsetikett. Torka inte otvättade plagg i torktumlaren. Fyll inte torktumlaren med för mycket tvätt. Se relevant avsnitt i bruksanvisningen. Genomblöta kläder får inte läggas in i torktumlaren. Plagg som har varit i kontakt med flyktiga petroleumprodukter bör inte maskintorkas. Om ett flyktigt rengöringsmedel har använts, var noga med att avlägsna vätskan från plagget innan det placeras i maskinen. Dra aldrig i sladden för att lossa stickkontakten från eluttaget - ta tag i stickkontakten. Använd aldrig torktumlaren om sladden, kontrollpanelen, arbetsytan eller basen är skadad på sådant sätt att det finns risk att komma åt torktumlarens insida. Mjukgöringsmedel och liknande produkter skall användas enligt tillverkarens anvisningar. Barnsäkerhet Maskinen får inte användas av barn eller förståndshandikappade utan tillsyn. Barn skall övervakas för att säkerställa att de inte leker med torktumlaren. Förpackningsmaterialet (t.ex. plastfolie och polystyren) kan vara farligt för barn - kvävningsrisk föreligger! Förvara dessa material utom räckhåll för barn. Förvara alla tvättmedel på en säker plats utom räckhåll för barn. Se till att barn och husdjur inte kryper in i trumman.

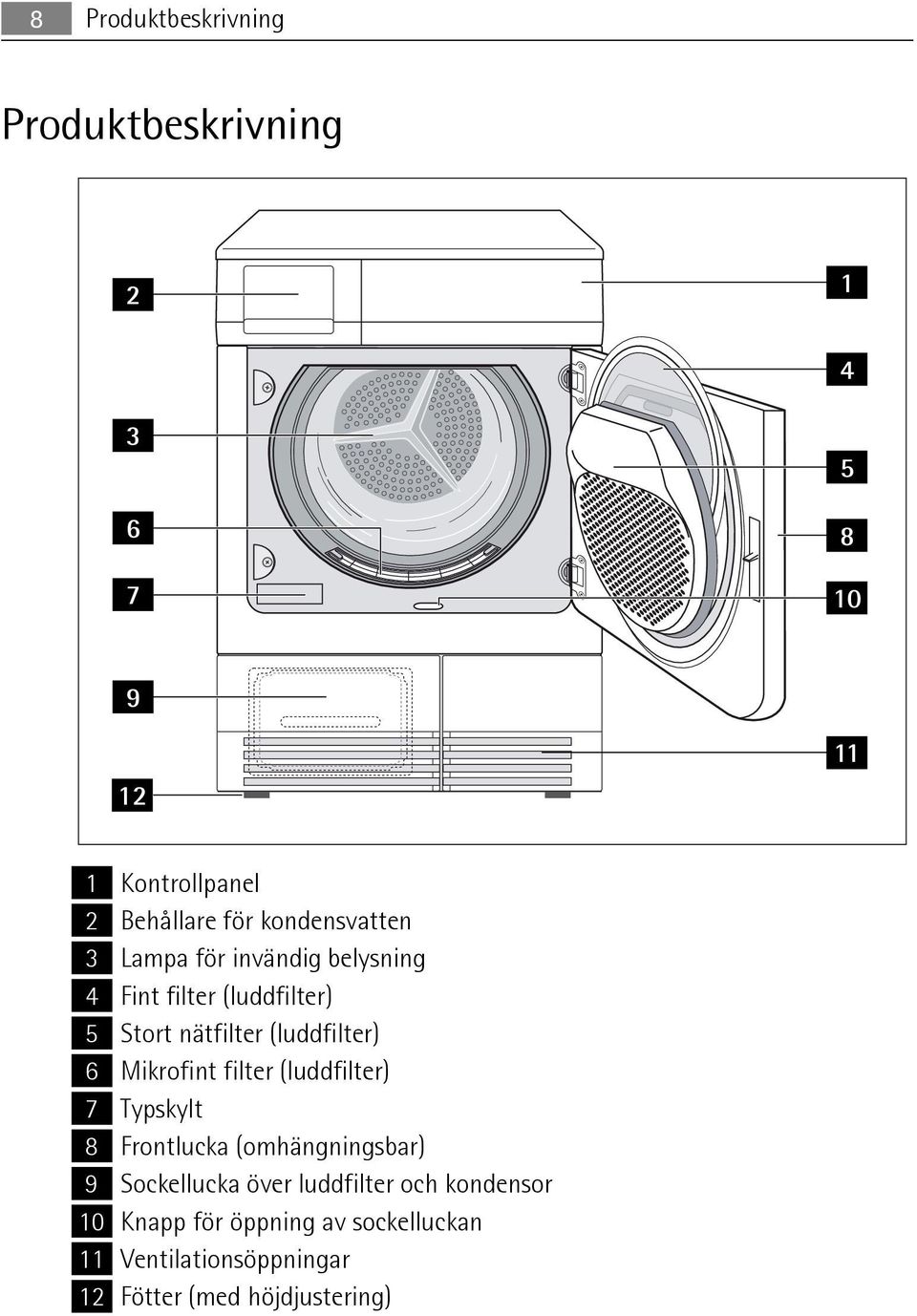

8 8 Produktbeskrivning Produktbeskrivning Kontrollpanel 2 Behållare för kondensvatten 3 Lampa för invändig belysning 4 Fint filter (luddfilter) 5 Stort nätfilter (luddfilter) 6 Mikrofint filter (luddfilter) 7 Typskylt 8 Frontlucka (omhängningsbar) 9 Sockellucka över luddfilter och kondensor 10 Knapp för öppning av sockelluckan 11 Ventilationsöppningar 12 Fötter (med höjdjustering)

9 Kontrollpanel 9 Kontrollpanel Programvred och Av - knapp 2 Funktionsknappar 3 Start/Paus - knapp 4 Fördröjd Start - knapp 5 Statuslampa 6 Display 1 2 3

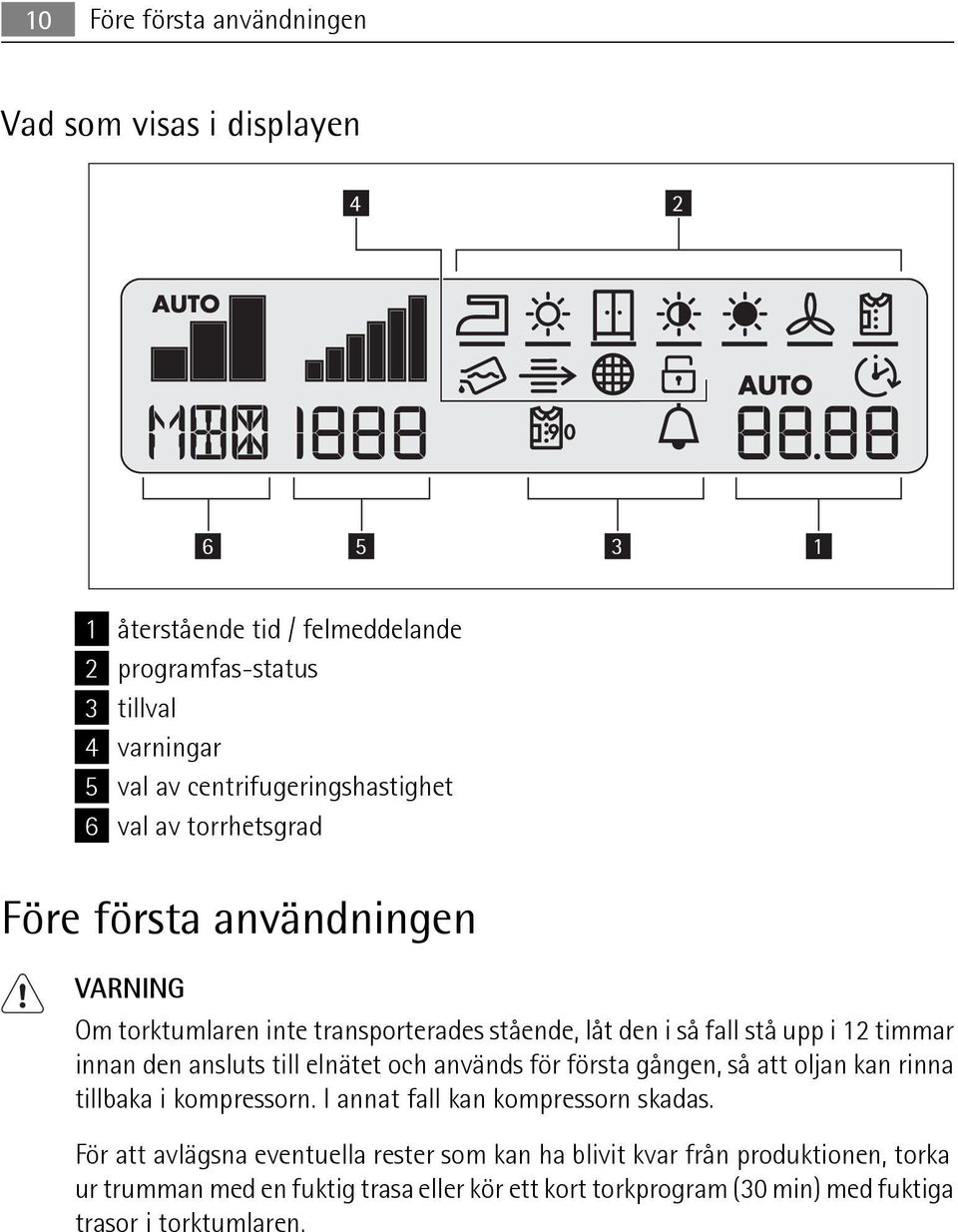

10 10 Före första användningen Vad som visas i displayen återstående tid / felmeddelande 2 programfas-status 3 tillval 4 varningar 5 val av centrifugeringshastighet 6 val av torrhetsgrad Före första användningen VARNING Om torktumlaren inte transporterades stående, låt den i så fall stå upp i 12 timmar innan den ansluts till elnätet och används för första gången, så att oljan kan rinna tillbaka i kompressorn. I annat fall kan kompressorn skadas. För att avlägsna eventuella rester som kan ha blivit kvar från produktionen, torka ur trumman med en fuktig trasa eller kör ett kort torkprogram (30 min) med fuktiga trasor i torktumlaren.

11 Sortera och förbereda tvätt 11 Sortera och förbereda tvätt Sortera tvätt Sortering efter textilsort: Bomull/linne för program i programgruppen Bomull. Bland- och syntettextilier för program i programgruppen Syntet. Sortering efter tvättmärkning. Tvättmärkningen betyder: Kan torkas i torktumlare Torkning med normal temperatur Torkning med reducerad temperatur Kan inte torkas i torktumlare Lägg inte in våt tvätt som enligt tvättmärkningen inte är lämplig för torkning i torktumlare. Denna torktumlare kan användas för all våt tvätt som är märkt som lämplig för torkning i torktumlare. Torka inte nya, färgade textilier tillsammans med ljus tvätt. Textilfärgerna kan färga av sig. Torka inte bomull, ylle och stickade plagg med programmet Extra. Plaggen kan krympa! Ylle och ylle-liknande textilier kan torkas med programmet Ylle. Centrifugera ylletextilier så mycket som möjligt (max varv/min.) före torkningen. Torka bara ylletextilier tillsammans med plagg av liknande material, färg och vikt. Torka tunga ylleplagg separat. Förbereda tvätt Förhindra att plaggen trasslar in sig i varandra: Stäng blixtlås, knäpp ihop duntäcken och bind lösa band (till exempel på förkläden). Töm fickor. Tag bort metallföremål (gem, säkerhetsnålar etc). Vänd ut och in plagg med dubbla textilier (till exempel anoraker med bomullsfoder, bomullsfodret bör vara ytterst). Dessa textilier torkar då bättre.

12 12 Programöversikt Programöversikt Program Tillvalsfunktioner/alternativ max. tvättmängd (vikt i torrt tillstånd) Torrhetsgrad centrifugering v/min Skrynkelskydd Signal Tid Fördröjd start Användning / egenskaper Tvättmärkning Bomull Syntet Extratorrt 7 kg - Plustorrt 7 kg - Skåptorrt 1) 7 kg - Stryktorrt 1) 7 kg - Extratorrt 3 kg - Grundlig torkning av tjocka textilier eller textilier i flera lager, t.ex. frottéhanddukar, badrockar, bomull. Grundlig torkning av tjocka textilier, t.ex. frottématerial, handdukar, bomull. Grundlig torkning av material med jämn tjocklek, t.ex. frottématerial, trikåvaror, bomullsskjortor. För normaltjock bomulls- eller linnetvätt, t.ex. sängkläder, bordslinne. Grundlig torkning av tjocka textilier eller textilier i flera lager, t.ex. pullovrar, sängkläder, bordslinne. Skåptorrt 1) 3 kg - För tunna tyger som inte skall strykas, t.ex. lättskötta skjortor, bordslinne, strumpor, underkläder med byglar. Stryktorrt 3 kg - För tunna kläder som också ska strykas, t.ex. trikåvaror, bomullskjortor. Tid Tid 7 kg - - För ytterligare torkning av enstaka föremål eller för tvättvolymer på under 7 kg. Uppfräschning 1 kg För att fräscha upp eller skonsamt tvätta textilier med kommersiellt tillgängliga kemtvättsprodukter. Special Mikrofiber 1 kg - För tunna material, polyester och polyamid som inte skall strykas.

13 Programöversikt 13 Program Tillvalsfunktioner/alternativ max. tvättmängd (vikt i torrt tillstånd) Torrhetsgrad centrifugering v/min Skrynkelskydd Signal Tid Fördröjd start Användning / egenskaper Tvättmärkning Mix 3 kg - Sängkläder 3 kg - Viskos 1 kg - Jeans 7 kg - Träningskläder Skjortor Lättstruket Plus 2 kg - 1,5 kg (eller sju skjortor) 1 kg (eller fem skjortor) - - Siden 1 kg - För att torka bomull och syntetmaterial, använder låg temperatur. Sängkläder (underlakan och påslakan, örngott, överkast, duntäckesöverdrag). För tunna material, viscose och polyester, som inte skall strykas. För fritidskläder som jeans, sweatshirts osv., med varierande materialtjocklek (t.ex. vid halsringning, manschetter och sömmar). För träningskläder, tunna material, polyester, som inte skall strykas. Specialprogram med skrynkelskyddsmekanism för plagg i lättskötta material såsom skjortor och blusar - för minimalt strykningsbehov. Resultatet beror på typ av material och dess textur. Lägg plaggen i tumlaren direkt efter centrifugering. Ta ut dem så fort de är torkade och häng dem på galgar. Specialprogram med skrynkelskyddsmekanism för plagg i lättskötta material såsom skjortor och blusar - för minimalt strykningsbehov. Resultatet beror på typ av material och dess textur. Lägg i plaggen i tumlaren direkt efter centrifugering. Ta ut dem så fort de är torkade och häng dem på galgar. För att torka siden med varm luft och varsam trumrörelse.

14 14 Programöversikt Program Tillvalsfunktioner/alternativ max. tvättmängd (vikt i torrt tillstånd) Torrhetsgrad centrifugering v/min Skrynkelskydd Signal Tid Fördröjd start Användning / egenskaper Tvättmärkning Ylle 1 kg - - 1) I enlighet med IEC61121 För att torka ylle efter tvätt med hjälp av varm luft och minimal mekanisk bearbetning. (Följ avsnittet "Sortera och förebered tvätten") Rekommendation: Plocka ur tvätten omedelbart efter torkning eftersom programmet inte följs av någon skrynkelskyddsfas.

15 Daglig användning 15 Daglig användning Sätta på torktumlaren / tända belysningen Vrid programväljaren till valfritt program eller till Belysning. Maskinen är nu påslagen. När frontluckan öppnas tänds ljuset i trumman. Öppna frontluckan / lägga i tvätt 1. Öppna luckan: Tryck stadigt på luckan (tryck på - punkten). 2. Lägg i tvätten (tvinga inte in den). FÖRSIKTIGHET Se till att tvätten inte kläms mellan luckan och gummilisten. 3. Stäng luckan ordentligt. Ett klickljud skall höras från låset då luckan stängs ordentligt. Välja program Använd programväljaren för att ställa in önskat program. Den beräknade tiden till programmets slut visas på LCD-displayen i formatet h:mm (timmar:minuter). Programtiden förflyter i steg om en minut. Om tiden är mindre än en timme visas inte de inledande nollorna (t.ex. "59", "5", "0").

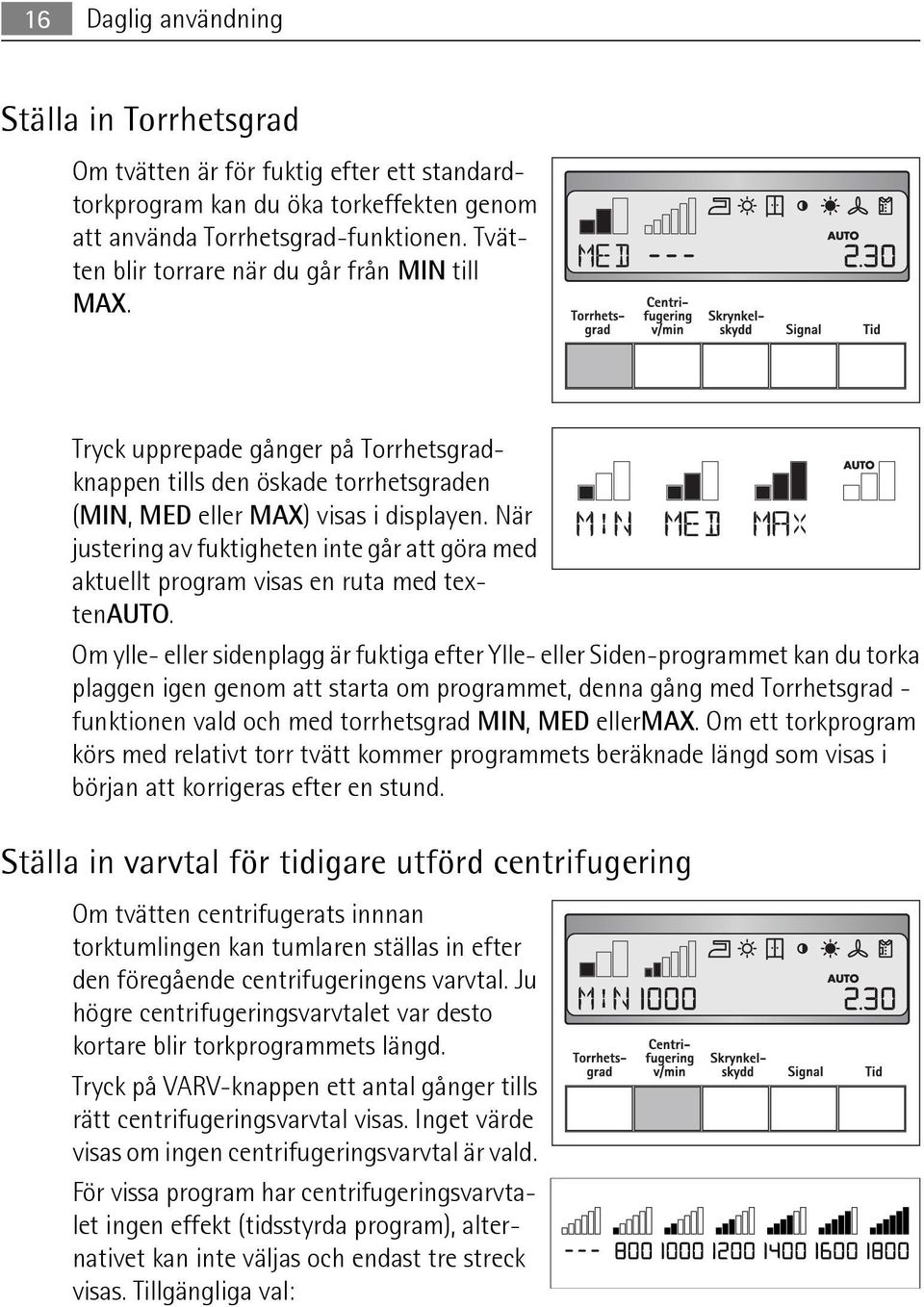

16 16 Daglig användning Ställa in Torrhetsgrad Om tvätten är för fuktig efter ett standardtorkprogram kan du öka torkeffekten genom att använda Torrhetsgrad-funktionen. Tvätten blir torrare när du går från MIN till MAX. Tryck upprepade gånger på Torrhetsgradknappen tills den öskade torrhetsgraden (MIN, MED eller MAX) visas i displayen. När justering av fuktigheten inte går att göra med aktuellt program visas en ruta med textenauto. Om ylle- eller sidenplagg är fuktiga efter Ylle- eller Siden-programmet kan du torka plaggen igen genom att starta om programmet, denna gång med Torrhetsgrad - funktionen vald och med torrhetsgrad MIN, MED ellermax. Om ett torkprogram körs med relativt torr tvätt kommer programmets beräknade längd som visas i början att korrigeras efter en stund. Ställa in varvtal för tidigare utförd centrifugering Om tvätten centrifugerats innnan torktumlingen kan tumlaren ställas in efter den föregående centrifugeringens varvtal. Ju högre centrifugeringsvarvtalet var desto kortare blir torkprogrammets längd. Tryck på VARV-knappen ett antal gånger tills rätt centrifugeringsvarvtal visas. Inget värde visas om ingen centrifugeringsvarvtal är vald. För vissa program har centrifugeringsvarvtalet ingen effekt (tidsstyrda program), alternativet kan inte väljas och endast tre streck visas. Tillgängliga val:

17 Daglig användning 17 Ställa in Skrynkelskydd funktion Tryck på Skrynkelskydd-knappen. En 90-minuters skrynkelskyddsfas ställs in. Displayen visar Skrynkelskydd - ikonen. Om denna extra funktion väljs förlängs skrynkelskyddsfasen i slutet av torkförloppet med 60 minuter. Tvätten kan tas ur tumlaren när som helst under skrynkelskyddsfasen. Signal Som standard är summerfunktionen hos maskinen inte aktiverad. Tryck på Signal-knappen för att aktivera summern. Knappen används för att sätta på eller stänga av funktionen. När funktionen är aktiverad visas Signal -symbolen på displayen. Summern ljuder eller spelar en melodi vid följande tillfällen: programslut skrynkelskyddsfas och när fasen startar och slutar programmet avbryts av en varning alarm Tid Välja programlängd efter att du valt Tid-programmet. Du kan välja programlängd från 10 min till 3 timmar i steg om 10 minuter. 1. Vrid programvredet till Tid-programmet. 10' blinkar över Tid-knappen. (vilket motsvarar Uppfräschning - programmet). 2. Tryck upprepade gånger på Tid - knappen tills önskad programlängd visas på displayen, t.ex. 20 för ett program på 20 minuter.

18 18 Daglig användning Om programlängd inte väljs är längden automatiskt inställd på 10 minuter. Ställa in Fördröjd start Med Fördröjd start-knappen kan du senarelägga programmets start med mellan 30 minuter (30') och maximalt 20 timmar (20h). 1. Välj program och tillvalsfunktioner. 2. Tryck på Fördröjd start-knappen så många gånger som behövs för att önskad tidsfördröjning av programstarten ska visas, t.ex. 12h om programmet ska starta om 12 timmar. Om displayen visar 20h och du trycker på knappen igen avbryts tidsfördröjningen. Displayen kommer att visa 0' och sedan längden hos det valda programmet. 3. Tryck på Start/Paus-knappen för att aktivera startfördröjningen. Tiden som återstår tills programmet är inställt att starta visas hela tiden (t.ex. 15h, 14h, 13h, 30' osv). Aktivera barnlås Barnlåset kan aktiveras för att förhindra att ett program av misstag startas eller att ett pågående program oavsiktligt ändras. Barnlås-funktionen låser alla knappar och programvredet. Barnlåset aktiveras och avaktiveras genom att knapparna Skrynkelskydd och Signal hålls in samtidigt i 5 sekunder. Innan något program startats: Maskinen kan inte användas Efter att ett program startats: Det pågående programmet kan inte ändras (-ikonen dyker upp i displayen för att visa att barnlås-funktionen är aktiverad. Barnlås-funktionen avaktiveras inte när programmet är slut. Om du vill välja ett nytt program måste du först avaktivera barnlås-funktionen.

19 Daglig användning 19 Starta programmet Tryck på Start/Paus-knappen. Programmet startas. Programmets fortskridande visas på LCDskärmen med motsvarande ikoner. Från vänster till höger, från Stryktorrt till Skrynkelskydd. Vilka ikoner som visas beror på vilket torkprogram som valts. T.ex. visas följande statusikon då Skåptorrt-programmet är valt:. Pågående programfas markeras med ett blinkande streck under statusikonen. När en programfas är färdig slutar strecket under symbolen att blinka och börjar sedan blinka under nästa statusikon. Ändra program För att ändra ett program som valts av misstag när programmet har startat, vrid först programväljaren till Av och ställ sedan in ett nytt program. Programmet kan inte ändras direkt när det en gång har startat. Om du ändå försöker byta program med programväljaren blinkar programfasdisplayen och underhållslamporna. Om du trycker på någon tillvalsknapp (förutom Signal - knappen) visas Err på multidisplayen. Torkprogrammet påverkas emellertid inte av detta (för att skydda tvätten). Stoppa i ytterligare föremål eller ta ut föremål innan programmet är klart 1. Öppna luckan. VARNING Tvätten och trumman kan vara varma. Risk för brännskador! 2. Lägg in eller ta ur föremålen. 3. Stäng luckan ordentligt. Ett klickljud skall höras från låset då luckan stängs ordentligt. 4. Tryck på Start/Paus-knappen för att fortsätta torkprogrammet.

20 20 Daglig användning Torkprogrammet klart / ta ut tvätten När torkprogrammet är färdigt visar displayen en blinkade "0", under skrynkelskydd -ikonen visas ett streck. Om du har tryckt på Signal - knappen ljuder en signal periodiskt under ungefär en minut. Torkprogrammen (förutom Ylle-programmet) följs automatiskt av en skrynkelskyddsfas som varar ungefär 30 minuter. Trumman roterar med jämna mellanrum under denna fas. Detta luckrar upp tvätten och motverkar att den blir skrynklig. Tvätten kan tas ur tumlaren närsomhelst under skrynkelskyddsfasen. (Tvätten bör tas ut senast i slutet på skrynkelskyddsfasen för att förhindra att skrynklor bildas.) Om Skrynkelskydd -funktionen har valts förlängs skrynkelskyddsfasen med 60 minuter. 1. Öppna luckan. 2. Ta bort ludd från det mikrofina filtret innan du tar ut tvätten. Det är bäst att använda en fuktig trasa till detta. (Se kapitlet "Skötsel och rengöring".) 3. Ta ut tvätten. 4. Vrid programväljaren till Av. Efter varje torkning: - Rengör det mikrofina filtret och det fina filtret. - Töm kondensvattenbehållaren. (Se kapitlet "Skötsel och rengöring".) 5. Stäng luckan.

21 Skötsel och rengöring 21 Skötsel och rengöring Rengöring av luddfiltret Filtren samlar in allt ludd som frigörs under torktumlingen. För att se till att tumlaren fungerar bra ska luddfiltren (det mikrofina filtret och det fina filtret) rengöras efter varje torktumling. Varningsikonen visas för att påminna dig om att göra detta. FÖRSIKTIGHET Använd aldrig toktumlaren utan luddfiltren eller med skadade eller tilltäppta luddfilter. 1. Öppna frontluckan 2. Använd en fuktad hand för att göra rent det mikrofina filtret som sitter i den nedre delen av lucköppningen. 3. Efter en tid kan en beläggning bildas på filtren orsakad av tvättmedelsrester. Rengör filtren med varmt vatten och en borste för att få bort beläggningen. Ta ut filtret som finns i lucköppningen genom att dra ut det. (Det kan placeras med piggen riktad åt vänster eller höger.) Glöm inte att sätta tillbaka det efter rengöring.

22 22 Skötsel och rengöring 4. Tryck ner spärrknappen för att lossa det stora nätfiltret. Det stora nätfiltret hoppar upp. 5. Ta ut det fina filtret. 6. Ta bort luddet från det fina filtret. Det är bäst att använda en fuktig hand till detta. Rengöra hela filterområdet. Filterområdet behöver inte rengöras efter varje torktumling men du bör kolla det regelbundet och ta bort ludd då det behövs. 7. För att göra detta tar du tag i toppen på det stora nätfiltret och drar det framåt tills det lossnar från de två fästena. 8. Ta bort luddet från hela filterområdet. Det är bäst att använda en dammsugare till detta. 9. Tryck in båda sidorna av det stora nätfiltret i hållarna på frontluckan tills de klickar på plats. 10. Sätt tillbaka det fina filtret. 11. Tryck på det stora nätfiltret tills det låses i spärrmekanismen.

23 Skötsel och rengöring 23 Om det fina filtret inte sitter rätt kommer det stora nätfiltret inte att klicka på plats och luckan kan inte stängas. Göra rent lucktätningen Torka av lucktätningen med en fuktig trasa så fort torkprogrammet är klart. Tömma kondensvattenbehållaren Töm kondensvattenbehållaren efter varje torktumling. Om kondensvattenbehållaren är full kommer pågående program att avbrytas automatiskt och TÖM BEHÅLLAREN - ikonen på displayen att tändas. Behållaren måste tömmas för att programmet skall kunna fortsätta. VARNING Kondensvattnet bör inte drickas eller användas vid tillredning av livsmedel. 1. Dra ut kondensvattenbehållaren helt och hållet 1 och dra upp dräneringspipen så mycket det går

24 24 Skötsel och rengöring 2. Häll kondensvattnet i ett handfat eller liknande kärl. 3. Tryck tillbaka tömningspipen och sätt tillbaka behållaren. Om programmet har blivit avbrutet p.g.a. att kondensvattenbehållaren var full: Tryck på Start/Paus - knappen för att fortsätta torkprogrammet. Kondensvattenbehållaren har en volym på ca. 4 liter. Detta är tillräckligt för ungefär 7 kg tvätt som förcentrifugerats vid 1000 varv/minut. Kondensvattnet kan användas som destillerat vatten, t.ex. vid ångstrykning. Du bör emellertid först filtrera kondensvattnet (t.ex. med ett kaffefilter) för att avlägsna restprodukter och små luddpartiklar. Rengöra värmeväxlarfiltret tänds, måste värmeväxlarfiltret i ma- Om indikeringen RENGÖR SOCKELFILTER skinens sockel rengöras. För att skydda värmepumpen från smuts är torktumlaren utrustad med ett luddfilter, som sitter i filterhuset. Om stora mängder ludd bildas kan detta påverka torktumlarens funktion. Används torktumlaren när luddfiltret är tilltäppt av ludd kan den skadas. Detta ökar även energiförbrukningen. Använd aldrig toktumlaren utan luddfiltren. Använd inte torktumlaren utan luddfiltret. En smutsig värmepump kräver mer energi och kan bara rengöras med stora kostnader som följd. 1. Öppna frontluckan 2. Öppna sockelluckan: För att göra detta trycker du på spärren i nederkanten på lucköppningen och öppnar sockelluckan åt vänster.

25 Skötsel och rengöring Dra ut filterhuset från sockeln med hjälp av handtaget. 4. Rengör luckans insida, filterhuset och gummipackningarna från ludd. 5. Ta bord ludd från luddfiltret på sockelns golv med en fuktad hand. 6. Rengöring av luddfiltren: Ta ut filtret från filterhuset. För att göra detta trycker du på tryckpunkterna på sidorna och drar filterramen uppåt och ut ur huset Avlägsna luddet från luddfiltret med en fuktad hand. 8. Sätt tillbaka filtret i filterhuset.

26 26 Skötsel och rengöring 9. När det behövs, ungefär. var sjätte månad skall du ta bort luddet från värmeväxlaren med hjälp av svampen som följer med maskinen. Använd gummihandskar när du gör detta. Tips: Luddet kan lättare tas bort om det först fuktas, t.ex. med en sprayflaska med vatten. 10. Sätt tillbaka filterhuset tillsammans med filtret i maskinens sockel. Obs: Om luddfiltret inte sätts i filterhuset kan filterhuset inte sättas på plats i sockeln. 11. Stäng sockelluckan. Rengöring av trumman FÖRSIKTIGHET Använd inte slipmedel eller stålull i trumman. Kalk i vattnet eller tvättmedel kan bilda en knappt synlig beläggning på trummans insida. Detta gör att maskinen inte längre på ett pålitligt sätt kan känna av tvättens torrhetsgrad. Tvätten är då fuktigare än den borde vara när den plockas ut ur trumman. Använd ett vanligt rengöringsmedel för hushållsbruk (t.ex ett ättiksbaserat rengöringsmedel) för att rengöra insidan av trumman och trumvalkarna. Rengöring av display och maskinens utsida FÖRSIKTIGHET Använd inte möbelrengöringsmedel eller aggressiva rengöringsmedel för att rengöra maskinen. Använd en fuktig trasa för att torka av displayen och maskinens utsida.

27 Vad ska jag göra om...? 27 Vad ska jag göra om...? Leta efter felet själv Om felkoden E... plus siffra eller bokstav visas i displayen: Stäng av maskinen och sätt på den igen. Ställ in programmet igen. Tryck på Start/Paus-knappen. Om felmeddelandet fortfarande visas, vänd dig till vår service och ge dem felkoden. Problem Möjliga orsaker Lösning Torktumlaren fungerar inte. Otillfredsställande torkresultat. Laddningsluckan stängs inte. När någon knapp trycks in visas meddelandet Err på skärmen. Ljuset i trumman fungerar inte. Stickkontakten sitter inte i eluttaget eller det är fel på säkringen. Laddningsluckan är öppen. Har du tryckt på Start/Paus - knappen? Fel program har valts. Luddfiltren är tilltäppta. Luddfiltret i sockeln är tilltäppt. För stor tvättmängd. Ventilationsöppningarna på sockeln är övertäckta. Beläggningar på trummans insida eller ribbor. Det fina luddfiltret sitter inte på plats och/eller nätfiltret är inte på plats. Skydd av tvätten- Efter att programmet har startat kan funktionen inte ställas in längre. Programvredet är i Av-läge. Det är fel på glödlampan. Sätt in stickkontakten i eluttaget. Kontrollera säkringen i säkringsboxen i ditt hem. Stäng luckan. Tryck på Start/Paus - knappen igen. Välj ett annat program nästa gång du torktumlar (se "Programöversikt") Rengör luddfiltren. Rengör filtret. Följ rekommendationerna om tvättvolymer. Ta bort det som täpper igen ventilationsöppningarna på sockeln. Rengör trummans insida och ribbor. Gör en justering med hjälp av Torrhetsgrad-funktionen (se kapitlet "Daglig användning") Sätt det fina luddfiltret på plats och/eller lås fast det stora nätfiltret. Vrid programvredet till Av. Ställ in programmet igen. Vrid programvredet till Belysning eller till något program. Byt glödlampa (se nästa avsnitt).

28 28 Vad ska jag göra om...? Den visade programlängden ändras oregelbundet eller förblir oförändrad länge. Programmet har stannat, ikonen för tömning av vattenbehållaren visas. Torkprogrammet avslutas kort efter programstart. Torkningen tar ovanligt lång tid. Obs: Efter cirka 5 timmar avslutas torkprogrammet automatiskt (se "Torkprogrammet klart"). Programlängden korrigeras automatiskt beroende på mängd och typ av tvätt och fuktighetsgrad. Vattenbehållaren är full. Den ilagda tvättmängden är otillräcklig eller den ilagda tvätten är för torr för det valda programmet. Luddfiltret är tilltäppt. Luddfiltret i sockeln är tilltäppt. För stor tvättmängd. Tvätten är otillräckligt centrifugerad. Ovanligt hög rumstemperatur Kompressorn stängs tillfälligt av för att förhindra överhettning. Automatisk process, detta är inte ett fel hos maskinen. Töm kondensvattenbehållaren, starta sedan programmet med Start/Paus-knappen. Välj ett tidsstyrt program eller högre torrhetsgrad (t.ex. Plustorrt istället för Skåptorrt) Rengör luddfiltret. Rengör filtret. Reducera tvättvolymen. Tvätten måste vara tillräckligt centrifugerad. Automatisk process, det är inte fel på maskinen. Sänk rummets temperatur om det går.

29 Vad ska jag göra om...? 29 Byta glödlampan till den inre belysningen Använd endast en speciell glödlampa avsedd för torktumlare. Den speciella glödlampan kan du köpa som reservdel, nr När maskinen är på släcks det invändiga ljuset efter 4minuter då luckan är öppen. VARNING Använd inte vanliga glödlampor! De utvecklar för mycket värme och kan skada maskinen! VARNING Innan du byter glödlampa måste du koppla bort maskinen från elnätet. 1. Skruva bort höljet som sitter över lampan (du hittar detta precis innanför lucköppningen, högst upp: se avsnittet "Produktbeskrivning"). 2. Byt ut glödlampan. 3. Skruva tillbaka höljet. Kontrollera att O-ringen sitter korrekt och tätar som den ska innan du skruvar fast glaset över lampan. Använd inte torktumlaren om O-ringen till belysningen saknas. VARNING Av säkerhetsskäl måste höljas skruvas åt ordentligt. Om detta inte görs får torktumlaren inte användas.

30 30 Inställning av torktumlaren Inställning av torktumlaren Inställning Genomförande Signal permanent från 1. Ställ programvredet på ett program. 2. Tryck samtidigt på knapparna Torrhetsgrad och Centrifugering v/min och håll dem intryckta ca. 5 sekunder. 3. Grundinställningen för summern är alltid från. Du kan använda knappen Signal för att aktivera eller deaktivera ljudet men torktumlaren sparar inte ditt val. Vattenhårdhet Vatten innehåller en varierande mängd kalk och mineraler vars kvantitet varierar beroende på geografiskt läge, alltså varierar vattnets konduktivitet. Variationer av vattnets konduktivitet i förhållande till fabriksinställningarna kan påverka tvättens restfuktighet vid slutet av torkningen. Du kan ställa in torktumlarens torksensor baserat på vattnets konduktivitet. 1. Ställ programvredet på ett program. 2. Tryck samtidigt på knapparna Torrhetsgrad och Tid och håll dem intryckta ca. 5 sekunder. I displayen visas: Låg konduktivitet <300 mikro S/cm Medel konduktivitet mikro S/cm Hög konduktivitet >600 mikro S/cm 3. Tryck flera gånger på knappen Start/Paus tills du har ställt in önskad nivå. 4. För att spara inställningen, tryck samtidigt på knapparna Torrhetsgrad och Tid eller ställ vredet på Av. Tömning av vattenbehållare - varningsmeddelande permanent från Vid användning av en extern slang för dränering av kondensvattnet. 1. Ställ programvredet på ett program. 2. Tryck samtidigt på knapparna Centrifugering v/min och Tid och håll dem intryckta ca. 5 sekunder. I displayen visas: Symbolen varning och - varningsmeddelande från Symbolen varning och - varningsmeddelande till Varningsmeddelande är grundinställt och visas alltid när torkningen är klar eller under torkning om vattenbehållaren är full.

31 Tekniska data 31 Tekniska data Denna apparat uppfyller kraven i följande EU-direktiv: Lågspänningsdirektivet 73/23/EEG av den EMC-direktivet 89/336/EEG av den , omfattande direktiv 92/31/EEG med ändringar CE-märkningsdirektivet 93/68/EEG av den Höjd x bredd x djup Djup med öppen laddningslucka Höjden kan justeras med Vikt netto Kapacitet (berorende av program) 1) Energiförbrukning i enlighet med IEC s. e. (7 kg bomull, förcentrifugerad vid 1000 varv/ minut, Bomull Skåptorrt-programmet) Användning 85 cm x 60 cm x 60 cm 109 cm 1,5 cm ca. 60 kg max. 7 kg 2,4 kwh Temperaturer Tillåten omgivningstemperatur + 5 C till + 35 C 1) Annan kapacitet kan anges i vissa länder pga andra mätmetoder. Förbrukningsvärden Förbrukningsvärdena har fastställts vid standardvillkor. När maskinen används i hemmet kan de verkliga förbrukningsvärdena avvika från värdena som visas i tabellen. Program Kapacitet i kg Energiförbrukning i kwh Bomull Skåptorrt 1) 7 2,4 Bomull Stryktorrt 1) 7 1,8 Syntet Skåptorrt 2) 3 0,75 1) centrifugerad vid 1000 varv/minut 2) centrifugerat vid 1200 varv/minut

32 32 Information till provningsanstalter Information till provningsanstalter Parametrar som kan kontrolleras av provningsanstalter: Energiförbrukning (korrigerad för slutlig fuktighet) vid skåptorrt-programmet för bomull med nominell tvättmängd. Energiförbrukning (korrigerad för slutlig fuktighet) vid skåptorrt-programmet för bomull med halv tvättmängd. Slutgiltig fuktighet (vid Skåptorrt för bomull, Stryktorrt för bomull och Skåptorrt för lättskötta material) Kondenseringseffektivitet (korrigerad för slutlig fuktighet) vid skåptorrt-programmet för bomull med nominell och halv tvättmängd Alla programmen måste kontrolleras enligt IEC (Torktumlare för hushållsbruk Metoder för mätning av prestanda). Installation Transport av torktumlaren Maskinen får endast läggas på sin vänstra sida vid transport (se bilden) om den inte kan transporteras stående.

33 Installation 33 Placering Av bekvämlighetsskäl rekommenderar vi att torktumlaren placeras i närheten av tvättmaskinen. Platsen där torktumlaren installeras måste hållas ren. Luften måste kunna cirkulera obehindrat runt maskinen. Täck inte över ventilationsgallret på framsidan eller luftintagsgallren på baksidan av maskinen. För att vibrationer och buller skall hållas på lägsta möjliga nivå när torktumlaren används skall maskinen placeras på en stadig och plan yta. Använd ett vattenpass för att kontrollera att torktumlaren står helt horisontellt när den står på platsen där den skall användas. Sänk eller höj eventuellt fötterna för att få maskinen att stå helt plant och horisontellt. Fötterna får aldrig demonteras från maskinen. Ställ inte maskinen på tjocka mattor, trälister eller dylikt så att det fria avståndet mellan maskinen och golvet minskar. Detta kan orsaka överhettning, vilket i sin tur kan påverka torktumlarens funktion negativt. Utblåsningsluften från torktumlaren kan nå temperaturer på upp till 60 C. Torktumlaren får därför inte placeras på golv som inte tål höga temperaturer. När torktumlaren används får inte rumstemperaturen vara lägre än 5 C eller högre än 35 C. Högre och lägre temperaturer kan påverka torktumlarens prestanda. VARNING Om maskinen skall flyttas måste den transporteras i vertikalt läge. VARNING Torktumlaren får inte placeras bakom en låsbar dörr, eller en skjutdörr, med gångjärn mot maskinen.

34 34 Installation Borttagning av transportemballage FÖRSIKTIGHET Innan maskinen används måste allt transportemballage tas bort. 1. Öppna luckan 2. Dra bort klisterremsorna som finns inuti maskinen, på trumman. 3. Ta bort plasten och frigoliten från maskinen. Elektrisk anslutning Uppgifter om nätspänning, strömtyp och erforderliga säkringar finns på typskylten. Typskylten sitter nära lucköppningen (se kapitlet "Produktbeskrivning"). VARNING Tillverkaren ansvarar inte för skador på person eller egendom orsakade av att ovanstående säkerhetsåtgärder inte har följts. Om maskinens nätkabel behöver bytas ut måste detta utföras av vår serviceavdelning. Nätkabeln måste vara åtkomlig efter installation av torktumlaren. Anslut maskinen till ett jordat eluttag enligt gällande bestämmelser för elektrisk kabeldragning.

35 Installation 35 Byta dörrstopp VARNING Luckan får bara hängas om av en fackman. Vänd Dig vid behov till Electrolux Service eller återförsäljaren. VARNING Innan du byter luckhängning måste du koppla bort maskinen från elnätet. 1. Öppna luckan. 2. Skruva loss gångjärnen A från maskinens framsida och ta loss luckan. 3. Ta bort täckplattorna B och C. För att göra detta använder du en tunn skruvmejsel som du sätter in i springorna, som på bilden. Tryck sedan lätt nedåt och bänd loss täckplattorna. 4. Använd ett lämpligt verktyg för att trycka på låsblocket D så att det lossnar från snap-on-fästet. Ta ut låsblocket, rotera det 180 och sätt tillbaka det på andra sidan. A B C D 5. Skruva loss gångjärnen A från luckan, rotera dem 180, sätt tillbaka dem på motsatt sida och skruva fast dem. A C 6. Sätt tillbaka täckplattorna B och C på motsatt sida sedan du roterat dem 180.

36 36 Installation 7. Skruva loss täckplattorna E från E maskinens framsida, rotera dem 180 och skruva fast dem på motsatt sida. G 8. Skruva loss lucklåset F, tryck lätt F nedåt och ta loss det från maskinens framsida. E 9. Koppla loss kabelanslutningen från lucklåset F. F 10. Tryck in och ned snap-in-knappen G G, pressa höljet lätt nedåt och ta bort det från maskinens framsida. 11. Koppla från kabelanslutningen från höljet G. 12. Flytta över lucklåset F till motsatt sida, sätt i kabelanslutningen och skruva ned lucklåset. 13. Sätt på andra sidan in kabelanslutningen i täckplatta G, sätt in plattan och låt snap-in-knappen låsa den på plats. 14. Sätt i luckan och gångjärnen i urtagen på maskinens framsida och skruva fast. Viktig information angående kontaktskydd:maskinen är endast säker att använda igen när alla plastdelar har satts tillbaka. Speciella tillbehör Monteringssats för pelarmontering av tvättmaskin och torktumlare: Kan beställas genom vår serviceavdelning eller en återförsäljare. Denna monteringssats kan användas för att ställa torktumlaren på en tvättmaskin från AEG-Electrolux (60 cm bred, frontmatad) som en utrymmesbesparande tvättmaskin/torktumlarpelare. Tvättmaskinen nederst och torktumlaren ovanpå. Modell som krävs: med utdragbar skiva nr Läs noga igenom anvisningarna som medföljer satsen. Installationssats för extern kondensvattentömning Medlevereras i maskinen

37 Miljö 37 Miljö Slangsats för direkt tömning av kondensvattnet till ett handfat, avlopp, ränna, etc. Kondensvattenbehållaren behöver då inte längre tömmas, men den måste sitta kvar på sin plats i maskinen. Se avsnittet "Programalternativ" om hur du inaktiverar signalen TÖM VATTENBEHÅLLARE. Max. höjdavstånd: 1 m från torktumlarens bas, Max. pumphöjd: 3 m Läs noga igenom anvisningarna som medföljer satsen. Förpackningsmaterial Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer. Gammal maskin Miljöråd Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. I torktumlarens värmepump finns ett slutet kylsystem som använder ett fluorklorkolvätefritt kylmedel. Kylsystemet i värmepumpen får inte skadas. VARNING Koppla bort huvudströmmen från maskinen när du inte har användning för den längre. Skär av huvudkabeln och kassera den tillsammans med kontakten. Förstör luckans dörrhake Barn kan då inte råka låsa in sig i maskinen och riskera sina liv. I torktumlaren blir tvätt fluffig och mjuk. Mjukmedel behövs därför normalt inte då du tvättar.

38 38 Garanti/Kundtjänst Torktumlaren fungerar som mest ekonomiskt om du: alltid håller ventialtionsöppningarna på maskinens baksida fria; fyller maskinen så mycket som anges i programöversikten; ser till att ventilationen är god i rummet där torktumlaren är placerad; rengör det mikrofina och det fina filtret efter varje torktumling; centrifugerar tvätten väl innan torkning. Exempel: Förbrukningsvärden beroende på centrifugeringshastighet för 7 kg tvätt med programmet Bomull Skåptorrt. Varv/minut Centrifugering före Återstående fuktighet i liter i % Tortumling Energi i kwh Kostnad i kr 1) , ,4 3, , ,3 3, , ,2 3, , ,0 2,80 1) Tariff: 1,40 kr/kwh Garanti/Kundtjänst Sverige Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel eller via på vår hemsida electroluxservice@electrolux.se Service och reservdelar Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel eller via vår hemsida på Du kan även söka hjälp via din återförsäljare. Adressen till din närmaste servicestation finner du på vår hemsida eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service.

39 Garanti/Kundtjänst 39 Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning... Produktnummer... Serienummer... Inköpsdatum... Hur och när uppträder felet? Europa-Garanti För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar: Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren. Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till. Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare. Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål. Apparaten har installerats enligt alla gällande bestämmelser i det nya landet. Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.

40 40 Service Om ett tekniskt fel uppstår, kontrollera först huruvida du kan lösa problemet själv med hjälp av instruktionerna i kapitlet "Vad gör jag om...". Om du inte lyckades lösa problemet själv ber vi dig kontakta serviceavdelningen eller en återförsäljare. För att kunna hjälpa dig så snabbt som möjligt behöver vi följande information: Modellbeskrivning Produktnummer (PNC) Serienummer (S No.) (numren finns på typskylten) Typ av fel Eventuella felmeddelanden som maskinen visar För att du skall ha de nödvändiga referensnumren nära till hands rekommenderar vi att du skriver in dem här: Modellbeteckning:... PNC (produktnummer):... S No. (serienummer):... Albania Rr. Pjeter Bogdani Nr. 7 Tirane Belgique/België/Belgien Bergensesteenweg 719, 1502 Lembeek Česká republika Budějovická 3, Praha 4, Danmark Sjællandsgade 2, 7000 Fredericia

41 41 Deutschland Muggenhofer Str. 135, Nürnberg Eesti Pärnu mnt. 153, Tallinn España Carretera M-300, Km. 29,900 Alcalá de Henares Madrid France Great Britain Addington Way, Luton, Bedfordshire LU4 9QQ Hellas , Limnou Str., Thessaloniki Hrvatska Slavonska avenija 3, Zagreb Ireland Long Mile Road Dublin 12 Italia +39 (0) C.so Lino Zanussi, Porcia (PN) Latvija Kr. Barona iela 130/2, LV-1012, Riga Lietuva Ozo 10a, LT Vilnius Luxembourg Rue de Bitbourg, 7, L-1273 Hamm Magyarország H-1142 Budapest XIV, Erzsébet királyné útja 87 Nederland Vennootsweg 1, 2404 CG - Alphen aan den Rijn Norge Risløkkvn. 2, 0508 Oslo Österreich Herziggasse 9, 1230 Wien Polska ul. Kolejowa 5/7, Warszawa Portugal Quinta da Fonte - Edificio Gonçalves Zarco - Q Paço de Arcos Romania Str. Garii Progresului 2, S4, RO

42 42 Schweiz - Suisse - Svizzera Industriestrasse 10, CH-5506 Mägenwil Slovenija Gerbičeva ulica 98, 1000 Ljubljana Slovensko Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, Bratislava Suomi Sverige +46 (0) Electrolux Service, S:t Göransgatan 143, S Stockholm Türkiye Tarlabaşı caddesi no : 35 Taksim İstanbul Россия Москва, Олимпийский проспект, 16, БЦ "Олимпик"
