1 Kabelkedjor och kabelkedjesystem i stål och plast
2 Ekd Gelenkrohr tillverkar kabelkedjor sedan Från det första kabelröret till dagens breda sortiment av kabelkedjor och kabelkedjesystem med standardkedjor i stål och plast, och specialprodukter med snabbmontering samt kundanpassade lösningar med kablar, anslutningar och monteringssatser för alla användningsområden. Våra tjänster sträcker sig från och val av passande kabelkedjor, elektrisk utrustning och slangar, till slutmontering och idriftsättning på plats. Utöver huvudkontoret med två fabriker i Erkrath nära Düsseldorf, är produktionsanläggningarna i Kina och Bosnien de viktigaste stöttepelarna för långsiktig konkurrenskraft på den nationella och internationella marknaden. Genom utveckling, tillverkning och distribution av kabelstyrningssystem av hög kvalitet, förblir Ekd Gelenkrohr en pålitlig systemleverantör i framtiden och till alla industribranscher. joint venture Shanghai interflex (Shanghai, Kina) Huvudkontoret i Erkrath består av administration, produktion, formsprutningsavdelning med tillhörande verktygstillverkning, fleroperationsmaskiner, slutmontering. Produktionen av delenheter och kompletta system utförs i den andra närliggande produktionsanläggningen. Formsprutning: delar till modellen Kolibri Närheten och organiseringen av den individuella processdesignen och produktionsområdena i ett certifierat kvalitetsledningssystem (ISO 9001:2008) medger en kundinriktad och snabb behandling av beställningar, från projektstadiet till leverans oavsett om det är standardprodukter eller kundanpassade lösningar. Lager: m kabelkedja 2

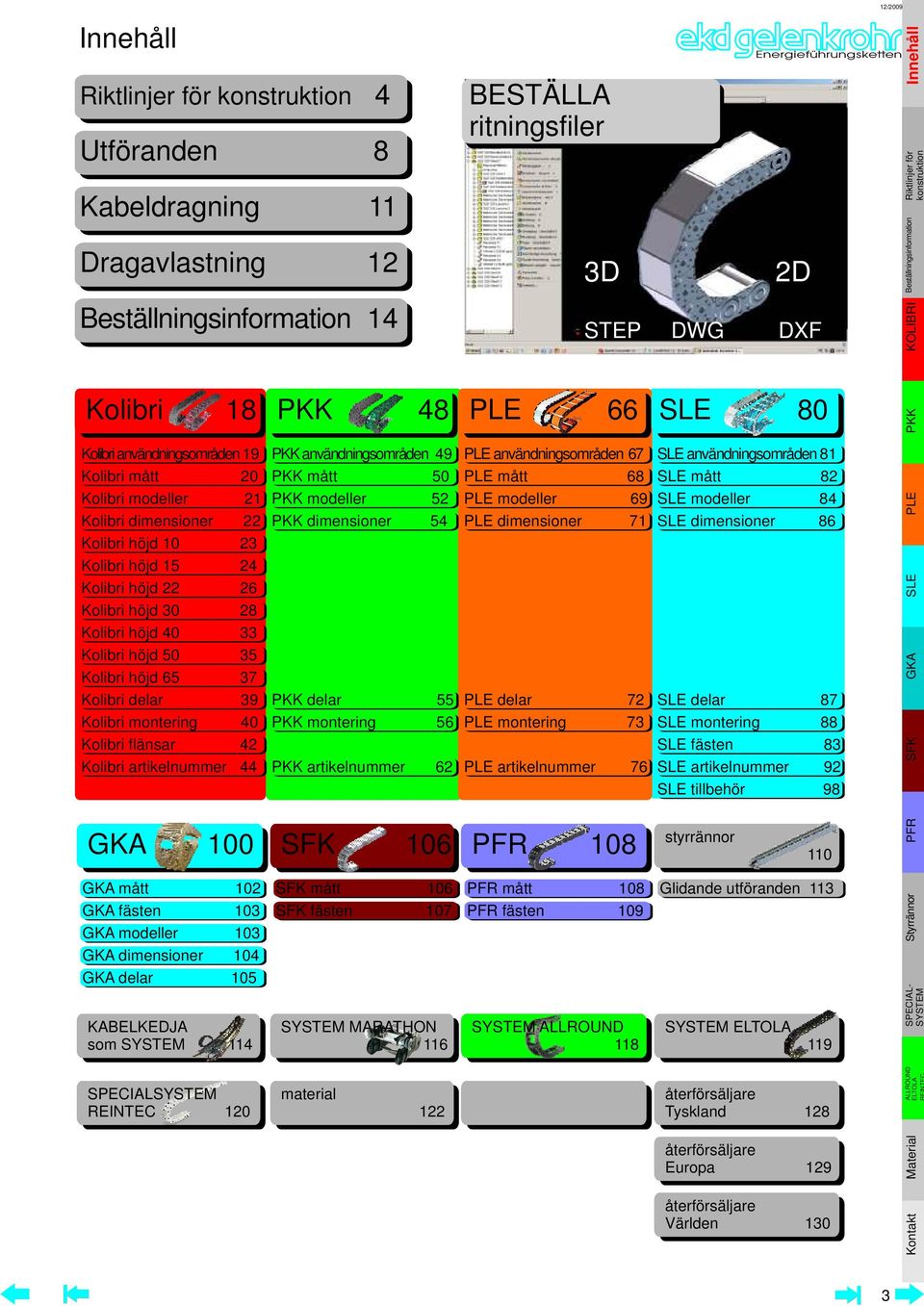

3 Innehåll 4 Utföranden 8 Kabeldragning 11 Dragavlastning Kolibri 18 Kolibri användningsområden 19 Kolibri mått 20 Kolibri modeller 21 Kolibri dimensioner 22 Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri delar 39 Kolibri montering 40 Kolibri flänsar 42 Kolibri artikelnummer 44 GKA 100 GKA mått 102 GKA fästen 103 GKA modeller 103 GKA dimensioner 104 GKA delar 105 KABELKEDJA som 114 SPECIAL REINTEC 120 PKK 48 PKK användningsområden 49 PKK mått 50 PKK modeller 52 PKK d imensioner 54 SFK 106 SFK mått 106 SFK fästen 107 MARATHON 116 material 122 BESTÄLLA ritningsfiler 3D PLE 66 PLE användningsområden 67 PLE mått 68 PLE modeller 69 PLE dimensioner 71 PFR 108 PFR mått 108 PFR fästen 109 ALLROUND 118 2D STEP DWG DF SLE 80 SLE användningsområden 81 SLE mått 82 SLE modeller 84 SLE dimensioner 86 PKK delar 55 PLE delar 72 SLE delar 87 PKK montering 56 PLE montering 73 SLE montering 88 SLE fästen 83 PKK artikelnummer 62 PLE artikelnummer 76 SLE artikelnummer 92 SLE tillbehör 98 styrrännor 110 Glidande utföranden återförsäljare Tyskland 128 återförsäljare Europa 129 återförsäljare Världen 130 3
4 d Energy h >1,1h d b d >1,1d >1,1b >1,2d c R Rmin = 10 d <2d >1,2d d Vsp PA A A > 2R + c >50 A kedjebredd + 50 A RIKTLINJER FÖR KONSTRUKTION Val av kabelkedja och material För de flesta applikationer är en kabelkedja av plast det optimala valet. Kemiskt motståndskraftig, låg vikt samt låg inköpskostnad är några av fördelarna. Stålkedjor används när man har höga laster, stora mekaniska påfrestningar eller andra speciella krav. För extrema arbetscykler eller andra extraordinära påfrestningar kan stålkedjan levereras i härdat utförande för att erhålla maximal livslängd. Beräkning av kedjans tvärsnitt Först fastställer man kedjans tvärsnitt utifrån diametern på kablar/slangar, såvida inte specifika rörelser eller utföranden, aggressiva miljöer eller andra faktorer leder till ett annat tillvägagångssätt. Alla kablar/slangar ska kunna röra sig obehindrat i kabelkedjan. Detta kräver ett individuellt utrymme runt varje kabel/slang: Rundkabel: Flatkabel: slangar: 10% av diametern 10% av kabelns bredd och höjd 20% av slangdiametern Det optimala är att separera alla kablar/slangar med individuella fack. Separation med vertikala eller horisontala fackindelningar är absolut nödvändigt om kablarna har mycket varierande diametrar eller läggs i flera lager. Om flera kablar alt. slangar läggs i samma fack, ska höjden på facket vara begränsat så att inte kablarna alt. slangarna slingrar sig runt varandra. Även när flatkabel läggs i flera lager ska horisontala fackindelningar användas för att separera dem. Om en förändring av slangens längd sker t ex pga tryckförändringar måste det tas med i beräkningen med hjälp av extra spelrum i böjen (radien). Fördelningen av kablar/slangar i kabelkedjans tvärsnitt ska vara symmetrisk för att säkerställa en jämn belastning. Tunga kablar dras dessutom nära sidolänkarna för att minska böjkrafterna på tvärstagen. Fastställa böjningsradien Kabelkedjans böjningsradie avgörs av kablarnas minsta tillåtna böjningsradie, tillgängligt installationsutrymme och kedjans oscillerande rörelse PA. I allmänhet gäller en minsta böjningsradie på 10 d, där d är den största föreliggande kabel- eller slangdiametern. Vissa tillverkare har kablar med mindre böjningsradie. Den oscillerande rörelsen PA påverkar kabelkedjans rörelse. En större böjningsradie med samma länklängd ger normalt en lugnare kedjerörelse. Installationsutrymmet ska ha en höjd på minst 2R + c, där R är böjningsradien och c är kedjans länkhöjd. Kabelkedjans förspänning ska också beaktas. 4

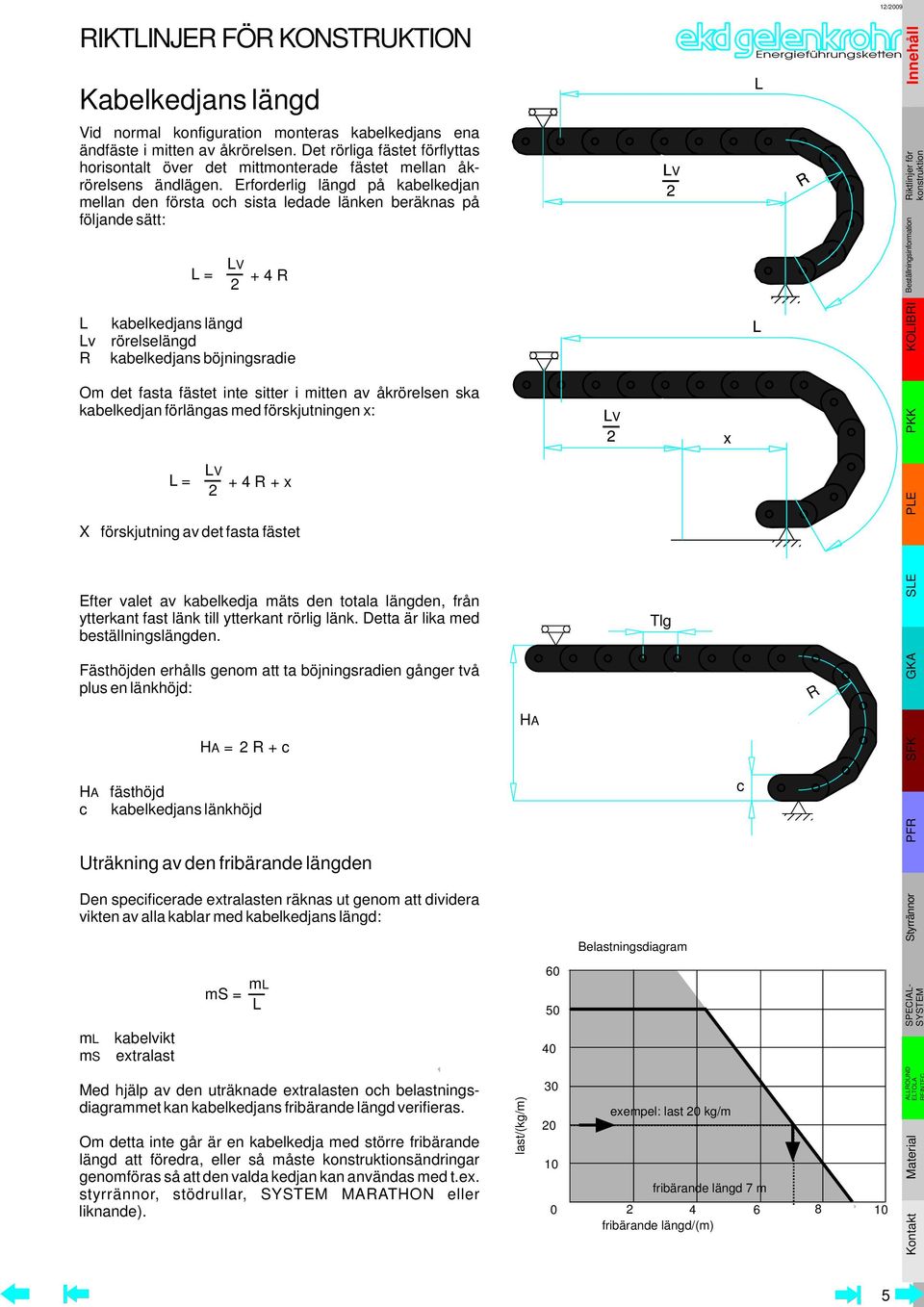

5 RIKTLINJER FÖR KONSTRUKTION Kabelkedjans längd Vid normal konfiguration monteras kabelkedjans ena ändfäste i mitten av åkrörelsen. Det rörliga fästet förflyttas horisontalt över det mittmonterade fästet mellan åkrörelsens ändlägen. Erforderlig längd på kabelkedjan mellan den första och sista ledade länken beräknas på följande sätt: L = L = LV R L kabelkedjans längd Lv rörelselängd R kabelkedjans böjningsradie Om det fasta fästet inte sitter i mitten av åkrörelsen ska kabelkedjan förlängas med förskjutningen x: LV R + x förskjutning av det fasta fästet Efter valet av kabelkedja mäts den totala längden, från ytterkant fast länk till ytterkant rörlig länk. Detta är lika med beställningslängden. Fästhöjden erhålls genom att ta böjningsradien gånger två plus en länkhöjd: HA = 2 R + c HA fästhöjd c kabelkedjans länkhöjd Uträkning av den fribärande längden Den specificerade extralasten räknas ut genom att dividera vikten av alla kablar med kabelkedjans längd: ml kabelvikt ms extralast ms = ml L Med hjälp av den uträknade extralasten och belastningsdiagrammet kan kabelkedjans fribärande längd verifieras. Om detta inte går är en kabelkedja med större fribärande längd att föredra, eller så måste sändringar genomföras så att den valda kedjan kan användas med t.ex. styrrännor, stödrullar, MARATHON eller liknande). last/(kg/m) HA LV 2 LV 2 x Tlg Belastningsdiagram exempel: last 20 kg/m c L L fribärande längd 7 m R fribärande längd/(m) R 10 5

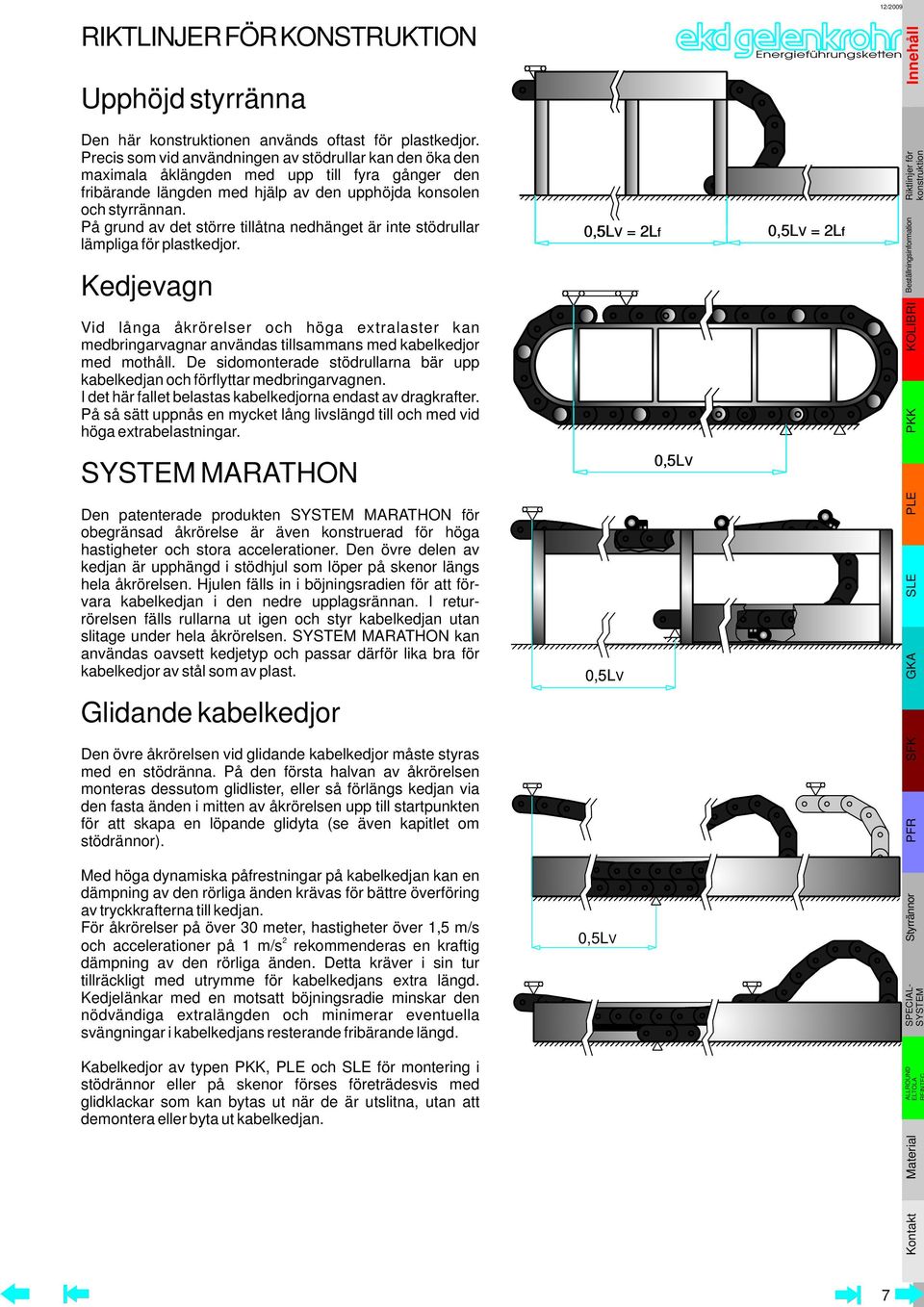

6 RIKTLINJER FÖR KONSTRUKTION Upphöjd styrränna Den här en används oftast för plastkedjor. Precis som vid användningen av stödrullar kan den öka den maximala åklängden med upp till fyra gånger den fribärande längden med hjälp av den upphöjda konsolen och styrrännan. På grund av det större tillåtna nedhänget är inte stödrullar lämpliga för plastkedjor. Kedjevagn Vid långa åkrörelser och höga extralaster kan medbringarvagnar användas tillsammans med kabelkedjor med mothåll. De sidomonterade stödrullarna bär upp kabelkedjan och förflyttar medbringarvagnen. I det här fallet belastas kabelkedjorna endast av dragkrafter. På så sätt uppnås en mycket lång livslängd till och med vid höga extrabelastningar. MARATHON Den patenterade produkten MARATHON för obegränsad åkrörelse är även konstruerad för höga hastigheter och stora accelerationer. Den övre delen av kedjan är upphängd i stödhjul som löper på skenor längs hela åkrörelsen. Hjulen fälls in i böjningsradien för att förvara kabelkedjan i den nedre upplagsrännan. I returrörelsen fälls rullarna ut igen och styr kabelkedjan utan slitage under hela åkrörelsen. MARATHON kan användas oavsett kedjetyp och passar därför lika bra för kabelkedjor av stål som av plast. Glidande kabelkedjor Den övre åkrörelsen vid glidande kabelkedjor måste styras med en stödränna. På den första halvan av åkrörelsen monteras dessutom glidlister, eller så förlängs kedjan via den fasta änden i mitten av åkrörelsen upp till startpunkten för att skapa en löpande glidyta (se även kapitlet om stödrännor). Med höga dynamiska påfrestningar på kabelkedjan kan en dämpning av den rörliga änden krävas för bättre överföring av tryckkrafterna till kedjan. För åkrörelser på över 30 meter, hastigheter över 1,5 m/s 2 och accelerationer på 1 m/s rekommenderas en kraftig dämpning av den rörliga änden. Detta kräver i sin tur tillräckligt med utrymme för kabelkedjans extra längd. Kedjelänkar med en motsatt böjningsradie minskar den nödvändiga extralängden och minimerar eventuella svängningar i kabelkedjans resterande fribärande längd. Kabelkedjor av typen PKK, PLE och SLE för montering i stödrännor eller på skenor förses företrädesvis med glidklackar som kan bytas ut när de är utslitna, utan att demontera eller byta ut kabelkedjan. 0,5LV = 2Lf 0,5LV 0,5LV 0,5LV 0,5LV = 2Lf 7
7 0,25 LV 0,25 LV = Lf 0,25 LV = Lf 0,5 LV Lf nedhäng Dhg 0,1 LV 0,25 LV = 2 Lf 0,5 LV Vsp R RIKTLINJER FÖR KONSTRUKTION Förspänning och tillåtet nedhäng Ekd kabelkedjor levereras förspända. Det gäller dock inte vertikala eller glidande kabelkedjor såväl som sidoliggande kedjor för t ex cirkulära rörelser. Förspänning är ett sspecifikt sätt att få kabelkedjor med större fribärande längd. Värdena för förspänning bestäms av tillverkaren. Ekd:s kabelkedjor av stål tillverkas med en förspänning på 5 mm/m och plastkabelkedjor med 25 mm/m utan extra last. Nedhäng orsakas av lasten och kedjans vikt. På grund av en betydligt lägre brottöjning hos stål (0,2 % brottöjning linjärt) jämfört med plast, är det tillåtna nedhänget för stålkedjor mycket mindre än för plastkedjor. Å andra sidan ger en långvarig statisk belastning på plastkedjor med stor fribärande längd ett ökat nedhäng (deformation av plasten). Höga temperaturer och fukt förstärker den här effekten. Nedhänget på kabelkedjor ökar också med användningen/ slitaget. Det högsta tillåtna nedhänget kan endast avgöras genom att utvärdera alla parametrar. Inom gränserna för den fribärande längden som anges i belastningsdiagrammet och vid normala drifts- och omgivningsförhållanden, ligger nedhänget inom det tillåtna intervallet. Är värden över dessa ska följande förhållanden tas med i beräkningen: Val av annan kedjetyp samt långsam åkrörelse begränsar normalt sett inte nedhänget. För mycket nedhäng är ett problem vid stora accelerationer och höga hastigheter. En för stor belastning vid det rörliga ändfästet kan orsaka okontrollerbara svängningar i kedjan. Materialen i kabelkedjan utsätts då för kraftiga dynamiska belastningar. I dessa fall måste åtgärder vidtas för att lösa problemet. Den första åtgärden är att välja en kabelkedja med större fribärande längd. Om detta inte är möjligt finns följande alternativ: Stödrullar och stödrännor Stödrullar är framför allt på stålkedjor ett effektivt sätt att öka den maximala åklängden LV med upp till fyra gånger den fribärande längden Lf. Med extra stödrullar och stödrännor kan den maximala åkrörelsen ökas upp till åtta gånger den fribärande längden. Användningen av stödrullar med stativ är dock begränsad till hastigheter under 1 m/s. 6
8 B = rörligt fäste F = fast fäste normalt (anges inte i beställningen) z x x x z x z y y y B F F (mitten av åkrörelsen) F z B stöd beroende på belastning B y stöd beroende på belastning B F UTFÖRANDEN Standardutförande (n) I normalutförandet sitter vanligtvis det fasta fästet på den första länken av den nedre delen och i mitten av åkrörelsen. Fästet på den rörliga delen rör sig i en rak linje i kedjans längdriktning vid höjden 2R+c över hela åkrörelsen. Den övre delen av kedjan blir sakta kortare genom att de individuella länkarna böjs, tills nästan hela kedjan är nere eller ligger i en styrränna. Det här utförandet tillåter höga hastigheter och kraftiga accelerationer med optimal livslängd. fleraxlig (m) Utöver den linjära rörelsen längs x-axeln (rörelseriktning), i det fleraxliga utförandet, tillkommer en eller flera rörelser i y- eller z-riktningen, som ger en vridning eller vertikal rörelse i kedjan. Rörelser i z-riktningen kan genomföras med alla konventionella kabelkedjor medan rörelser i y-riktningen däremot kräver kabelkedjesystemet ALLROUND. fritt överhäng (f) I motsats till standardutförandet stöds den fritt utskjutande underdelen endast delvis av en stöd. På grund av den höga lasten på underdelen är det här utförandet endast möjligt med betydligt kortare åkrörelse. rörlig underdel (u) Om drivningen sitter på undre delen på grund av hög vikt, är endast en kortare åkrörelse möjligt (se ovanför). 8

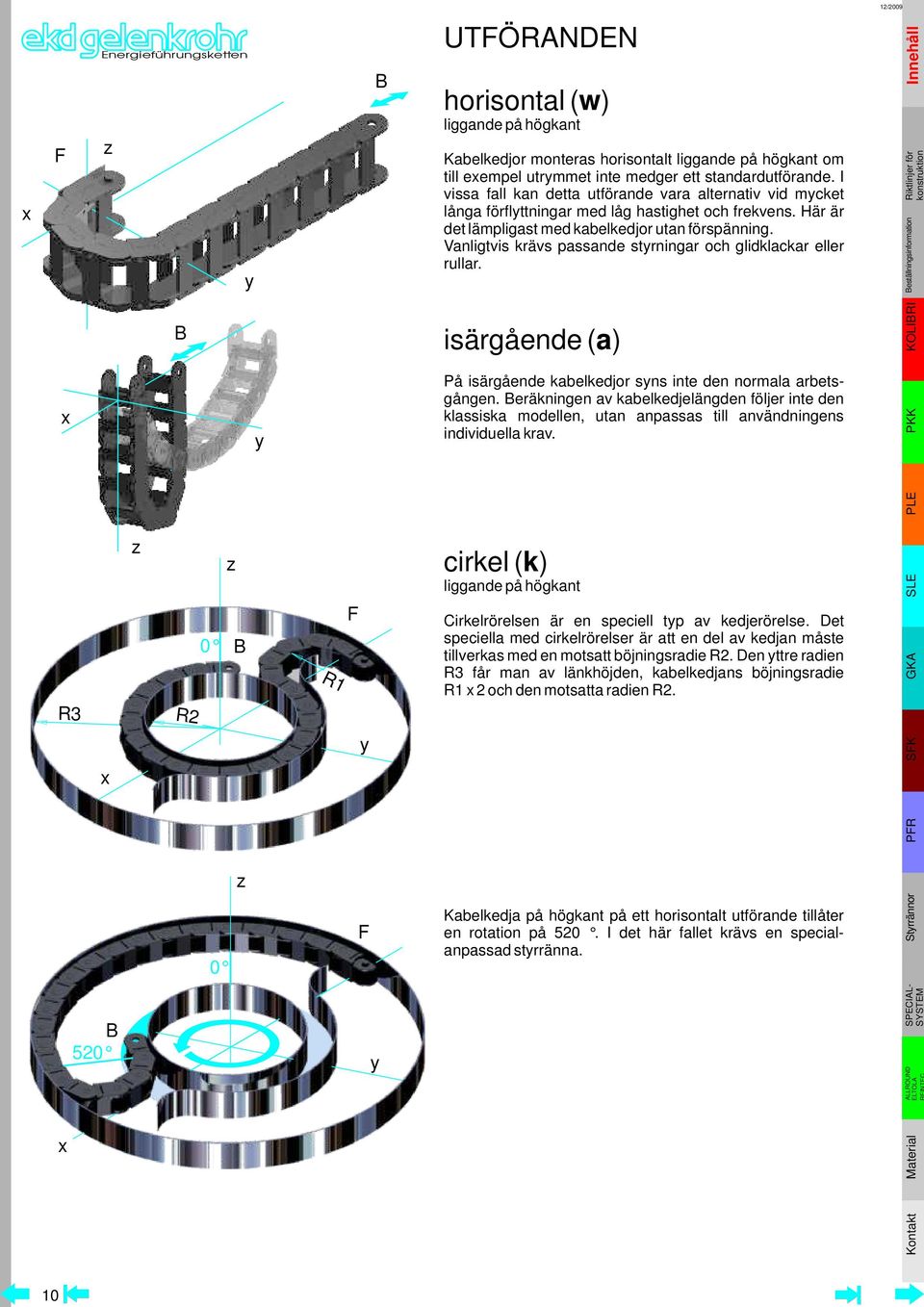

9 x R3 F z y B x y z z 0 B R2 x z 0 B 520 x R1 B F y F y UTFÖRANDEN horisontal (w) liggande på högkant Kabelkedjor monteras horisontalt liggande på högkant om till exempel utrymmet inte medger ett standardutförande. I vissa fall kan detta utförande vara alternativ vid mycket långa förflyttningar med låg hastighet och frekvens. Här är det lämpligast med kabelkedjor utan förspänning. Vanligtvis krävs passande styrningar och glidklackar eller rullar. isärgående (a) På isärgående kabelkedjor syns inte den normala arbetsgången. Beräkningen av kabelkedjelängden följer inte den klassiska modellen, utan anpassas till användningens individuella krav. cirkel (k) liggande på högkant Cirkelrörelsen är en speciell typ av kedjerörelse. Det speciella med cirkelrörelser är att en del av kedjan måste tillverkas med en motsatt böjningsradie R2. Den yttre radien R3 får man av länkhöjden, kabelkedjans böjningsradie R1 x 2 och den motsatta radien R2. Kabelkedja på högkant på ett horisontalt utförande tillåter en rotation på 520. I det här fallet krävs en specialanpassad styrränna. 10

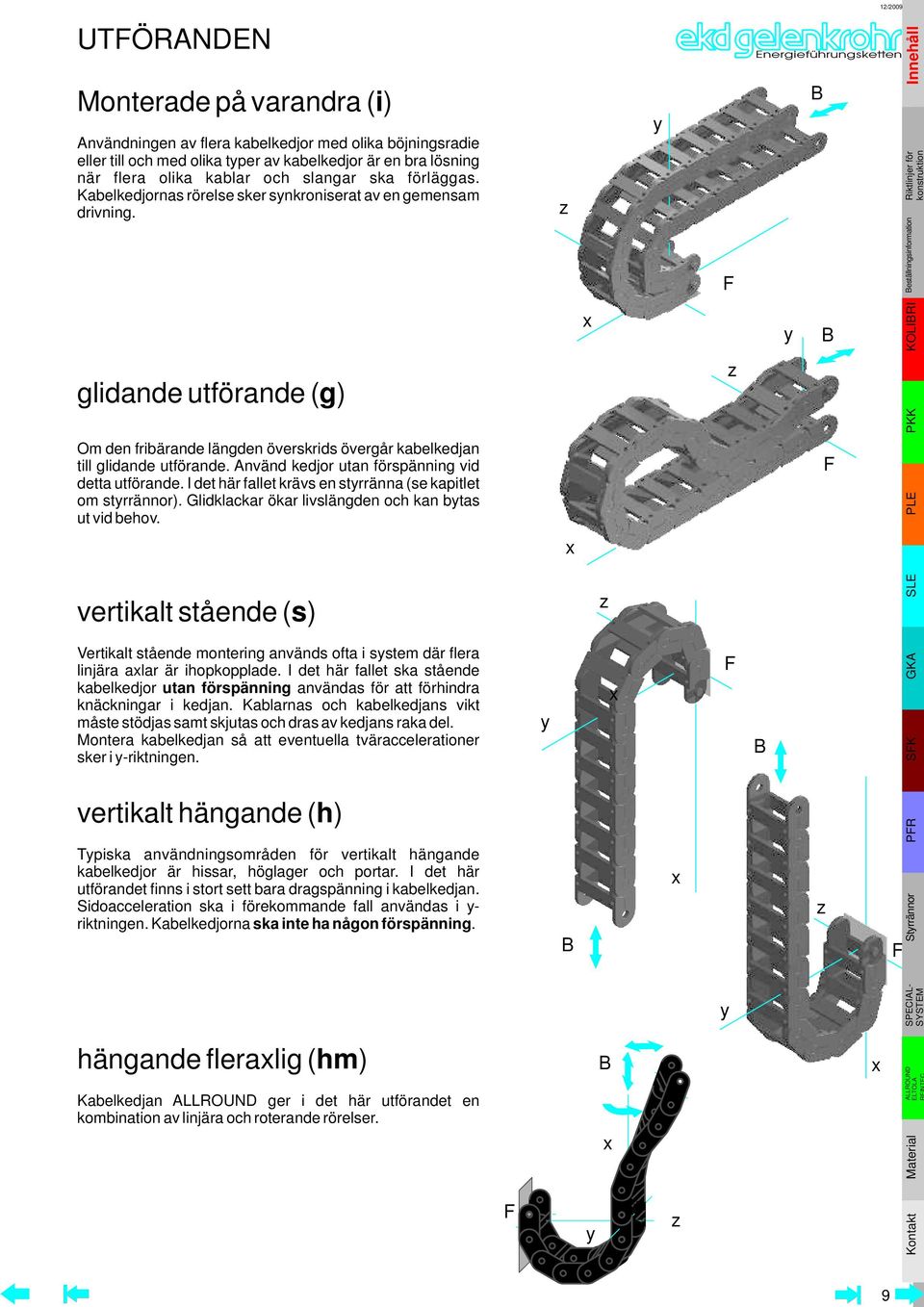

10 UTFÖRANDEN Monterade på varandra (i) Användningen av flera kabelkedjor med olika böjningsradie eller till och med olika typer av kabelkedjor är en bra lösning när flera olika kablar och slangar ska förläggas. Kabelkedjornas rörelse sker synkroniserat av en gemensam drivning. glidande utförande (g) Om den fribärande längden överskrids övergår kabelkedjan till glidande utförande. Använd kedjor utan förspänning vid detta utförande. I det här fallet krävs en styrränna (se kapitlet om styrrännor). Glidklackar ökar livslängden och kan bytas ut vid behov. vertikalt stående (s) Vertikalt stående montering används ofta i system där flera linjära axlar är ihopkopplade. I det här fallet ska stående kabelkedjor utan förspänning användas för att förhindra knäckningar i kedjan. Kablarnas och kabelkedjans vikt måste stödjas samt skjutas och dras av kedjans raka del. Montera kabelkedjan så att eventuella tväraccelerationer sker i y-riktningen. vertikalt hängande (h) Typiska användningsområden för vertikalt hängande kabelkedjor är hissar, höglager och portar. I det här utförandet finns i stort sett bara dragspänning i kabelkedjan. Sidoacceleration ska i förekommande fall användas i y- riktningen. Kabelkedjorna ska inte ha någon förspänning. hängande fleraxlig (hm) Kabelkedjan ALLROUND ger i det här utförandet en kombination av linjära och roterande rörelser. F y z x B x z x B x y y x z F z F y B y B z B F x F 9
11 KABELDRAGNING Endast högflexibla kablar med tillräcklig böjningsradie och dynamisk kapacitet får användas i kabelsläpkedjor. Slangar ska ligga rakt och inte vara snodda runt varandra så att de kan röra sig fritt i längdriktningen. Kabel på trumma ska rullas ut i motsatt riktning till hur den är upprullad och läggas utsträckt i kabelkedjans rörelseriktning. Vid mellanlagring ska kablarna helst vara raka. Materialens avspänning som sker då underlättar i det här fallet en installation utan vridningar. Indelningen i kabelkedjan måste säkerställas så att kablar av olika dimensioner kan röra sig fritt och inte fastna i kabelklämmor, kabelhållare, eller i varandra. (se riktlinjer för ). Drag och spänningar i kablarna ökar slitaget drastiskt, framför allt i kabelkedjans böjningsradie, vilket leder till sämre driftsäkerhet/kabelns livslängd. Skador kan också uppstå om man skarvar eller buntar ihop flera kablar med buntband eller liknande i kabelkedjan. Dragavlastning Vid långa åkrörelser och höga hastigheter ska kablarna bara fixeras med dragavlastning på det rörliga ändfästet av kabelkedjan. För fribärande kabelkedjor rekommenderar Ekd Gelenkrohr dragavlastning i båda ändarna. Böjningsradien avgörs av kablarna eller slangarnas tillverkare. Hydraulslangar och slangar för andra medier t ex gas har speciella krav. Integrerad dragavlastning Den här kompakta varianten av dragavlastningen är fastsatt direkt i plastavdelarna (PZ) på den första länken i kabelkedjan (observera i vilken riktning PZ ska monteras)! Lämna kedjan lite längre för den integrerade dragavlastningen för att undvika ett snabbare slitage på kablarna på grund av dynamisk last. Kombinerad dragavlastning Den kombinerade dragavlastningen förenar fördelen med ett tillräckligt avstånd mellan kablarnas böjningsområde och dragavlastningen, med hjälp av den enkla och utrymmesbesparande monteringen av den integrerade dragavlastningen. Montageprofilen levereras med håltagningsmåtten för kabelkedjan och monteras på den. Montering och demontering av dragavlastningar sker alltid från sidan via C-profilen. Separat dragavlastning Den separata dragavlastningen rekommenderas för höga dynamiska laster och stora kabeldiametrar. Tillräckligt avstånd mellan dragavlastningen till de rörliga områdena samt kompensation av längden kan enkelt utföras. I det här utförandet går det att montera och demontera dragavlastningar från sidan, utan ingrepp på kabelkedjan. integrerad kombinerad separat 11
12 ZLP xx artikelnr 1163 (xx = kedjebredd) ZLB24 artikelnr 1142 ZLA artikelnr 1159 ZLS10 artikelnr d (Kolibri), staglängd +2f (PKK, PLE) ZL 100 artikelnr 1612 ZL 80 artikelnr 1675 ZL 50 artikelnr g (Kolibri), staglängd +g (PKK, PLE) h Ø7< D <Ø35 DRAGAVLASTNING ankarprofil ZLP Ankarprofilen av aluminium används för en flexibel montering av dragavlastningar. Längden på ankarprofilen och håltagningsmåtten följer kabelkedjans dimensioner. dragavlastningsstag ZLS Dragavlastningsstaget används till att sätta fast det blå buntbandet och kabelförankringen. Dragavlastningsstagets baserar sig på fackindelningen (PZ) av plast. Det skjuts in från sidan i ankarprofilen eller en vanlig C-profil och genom den kan flera dragavlastningar monteras. Blåa avlastningsbandet ZLB 24 Det blåa avlastningsbandet är ett speciellt buntband från Ekd med 24 mm bredd. Avlastningsbandet kan sättas fast på dragavlastningsstaget eller plastavdelaren (2 mm och 4 mm). Kablar med 7 mm till 35 mm diameter kan enkelt fästas enkelt eller dubbelt (s-format) med det blå avlastningsbandet. kabelförankring ZLA 8 Sätt fast kablarna i kabelförankringen med vanliga buntband (enkelt eller dubbelt) och tryck fast plastavdelaren klart. Buntning av kabel i flera lager i övergången är lika problemfritt och lätt, som vid demontering för att kunna utföra t.ex. underhållsarbeten. Kabelankare ZLS 10 Kabeln fästs med vanliga buntband i kabelankaren som monteras på C-profilen av aluminium. Den enkla förflyttningen av kabelankaren ger ett stort monteringsutrymme. 12

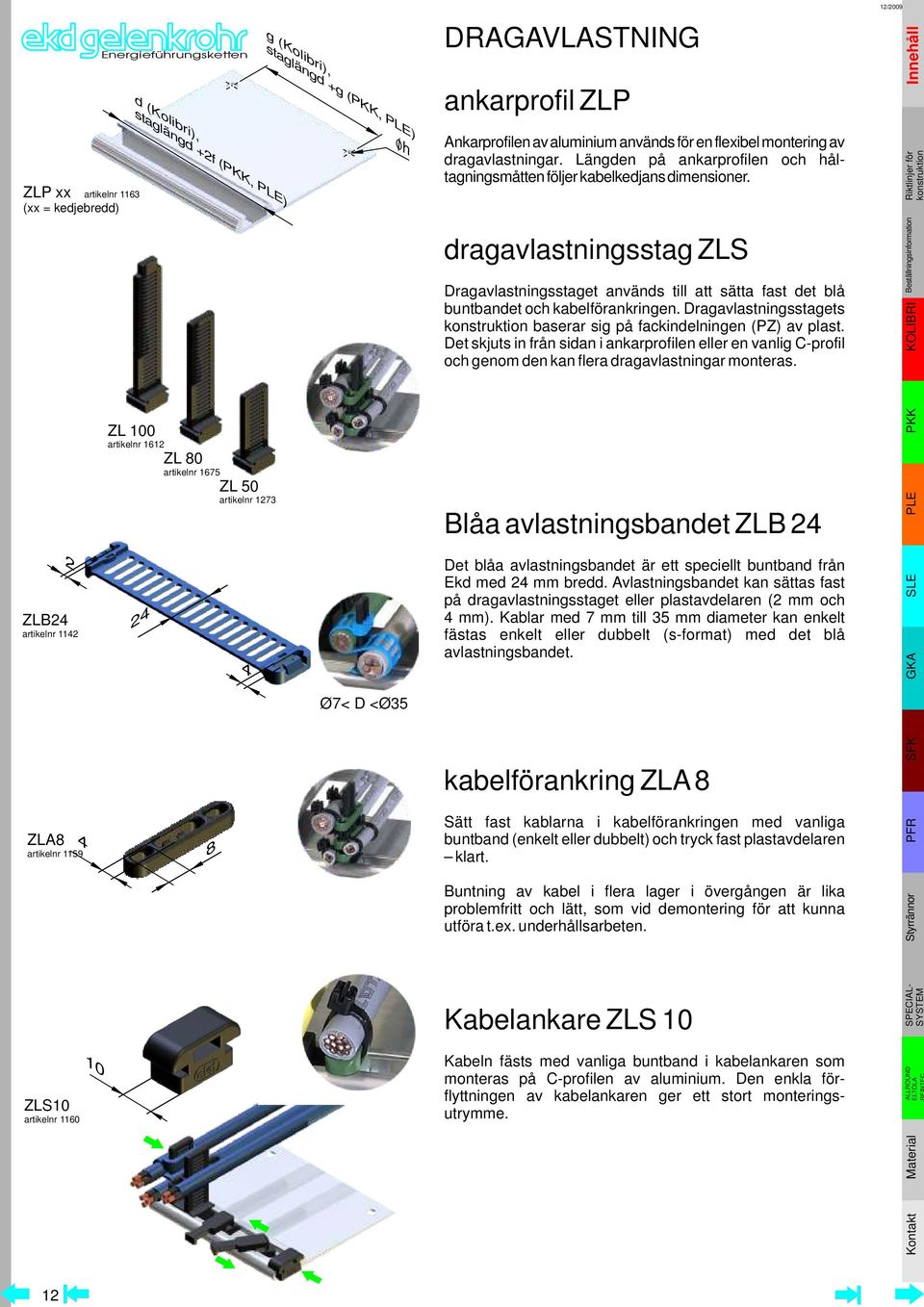

13 DRAGAVLASTNING hornstag ZHS 10 Tryck in hornstaget ZHS10 i ankarprofilen och lås staget genom att vrida det 90. Staget kan placeras var som helst i ankarprofilen. Kabeln fixeras i hornstaget med buntband. Hornstaget HS 65 och HS 85 ingår i den integrerade dragavlastningen för kabelkedjan Kolibri i det utförandet. HS 65 och HS 85 monteras på staget på kabelkedjans ändfäste. Spännklammer Vanliga spännklammer kan användas som separat dragavlastning (se ovan) och monteras med C-profilen av aluminium till SLE 520 eller SLE 320 framför eller bakom kabelkedjefästena. Som integrerad dragavlastning monteras de direkt på den första och sista kedjelänken på SLE och PLE. ZHS10 artikelnr 1407 HS65 artikelnr 1503 HS85 artikelnr 1504 Allmänna bruksanvisningar och säkerhetsföreskrifter Kabelkedjor är en teknisk produkt som konstrueras och dimensioneras som del i en teknisk för en specifik användning. Följ anvisningarna och säkerhetsföreskrifterna som följer med produkterna. Till exempel att vistas inom kabelkedjans arbetsområde är endast tillåtet om det finns lämpliga skyddsanordningar. Observera föreskrifterna för förebyggande av olyckor. Vid arbete i riskområden ska dessutom extra säkerhetsåtgärder vidtas där det är lämpligt. Korrekt användning kräver att man iakttar kabelkedjans arbetsområde. Följande erfarenheter från kända fall kan leda till funktionsförsämring eller skador på kabelkedjor: - felaktig hantering av kabelkedjan vid transport och montering - olämplig belastning av kabelkedjan, i synnerhet fribärande kedjor - köra kabelkedjan längre än det konstruktivt bestämda ändläget - skarpa kanter eller komponenter eller delar därav (t.ex. grova spån) i upplagsrännan - felaktig kabelförläggning. Om driftsförhållandena är sådana att det inte går att undvika slitage på grund av damm eller sberoende svängningar eller vibrationer, ska lämpliga såtgärder och täta inspektionsintervall vidtas, framför allt på obemannade automatiska anläggningar, för att undvika oförutsedda fel. 13
14 Beställningen av en kabelkedja från Ekd Gelenkrohr innehåller följande uppgifter: BESTÄLLNINGS- INFORMATION Valet av kabelkedja baserar sig på kablarnas antal och diameter. Spelrummet ska vara minst 10 % för kabel och 20 % för slang. Valet av plast- eller stålkedja samt mellan öppet eller kapslat utförande avgörs av driftsförhållandena. R(radien) avgörs också av kablarna som ska monteras. Följ tillverkarens rekommendationer. I regel ska man välja en radie som är 10 gånger än den största diametern. L(längden) på kedjan avgörs av rörelselängden. Följande formel går att använda: L = åklängd/2 + (4x radien) (avrunda till länkarnas delning) Kabelkedjorna Kolibri, PKK och PLE levereras med extra länkar som ändfästen (se bilden nedan). Kedjans bredd avgörs av kablarnas antal och dimension. Vid långsamma åkrörelser kan kablarna dras ovanpå varandra, vilket skapar mer utrymme. För Ekd plastkabelkedjor med integrerade fästen behövs inga fler delar. Utförandet ska endast specificeras i särskilda fall. Utföranden med fackindelningar beror på användningen. beställningsexempel: kabelkedja / radie längd / bredd / utföranden ändfästen stagfördelning Kolibri / ,5 x åkrörelsen 0,5 x åkrörelsen PKK 220 / / 200 h ;5 Pz, 1PT55 PLE 220 / / 200 u ;5 Pz, 1 Pt55 SLE 220 / / D/E n.z. GKA 160 / / D/E n.z. SFK 32N / A/N h PFR 223 / K/K radie b d g beställningslängd L F (mitten av åkrörelsen) B (rörligt fäste) 14
15 BESTÄLLNINGSEEMPEL Kolibri (standardtyp, delning 35 mm), normalutförande, böjningsradie R75, åkrörelse s = 3,680 m: s/2+4r = mm/2+(4x75 mm) = mm mm/35 mm = 61,14 => 62 kedjelänkar 62x35 mm = mm = beställningslängd L Kabelkedjan monteras med det integrerade fästet. En invändig fackindelning behövs inte. beställningstext: pos 1: 1 st. Kolibri / 75 x 2170 PKK 220 böjningsradie R 200, åkrörelse 3000 mm, invändig bredd 200 mm (stagbredd 200), kedjan monteras hängande, invändig indelning via 5 PZ (flyttbara) och 1 PT 55 i varannan kedjelänk. Dragavlastning på kablarna ska monteras på båda sidor med ankarprofil, dragavlastningsstag, kabelförankringar och hornstag. s/2+4r = mm/2+(4x200 mm) = mm mm/65 mm = 35,38 => 36 kedjelänkar 36 x 65 mm = mm = beställningslängd L beställningstext: pos.1: 1 st. PKK 220 / 200 x 2340 / 200 h ;5 PZ (flyttbara), 1PT55, i varannan länk pos.2: 2 st. ZLP 230 med 7 ZLS 10, 2 ZL50, 2 ZLA 8 fackindelning: PLE 320 böjningsradie R 100, åkrörelse 1000 mm, invändig bredd 100 mm (staglängd 100), drivning undersida, plastindelningar enligt ritningsnummer xy i alla kedjelänkar. Dragavlastning installeras av kunden. s/2+4r = mm/2+(4x100 mm) = 900 mm 900 mm/100 mm = 9 => 9 kedjelänkar 9 x100 mm =900 mm = beställningslängd L beställningstext: PLE 320 / 100 x 900 / 100 u ; fackindelningar enl. ritn.nr xy 0,5 x mm B staglängd +g 210 pos. 1 0,5 x mm radie= radie=75 95 F beställningslängd L=2 170 F (mitten av åkrörelsen) B (drivning) pos. 2: ZLP 230, ZLS10, PZL, ZLA8 R200 F (mitten av åkrörelsen) B (drivning undersida) beställningslängd L=900 15
16 fäste D 100 R R420 F (mitten av åkrörelsen) 200 beställningslängd L=2 325 fäste E fäste N beställningslängd L=2 625 F (mitten av åkrörelsen) fäste N B 124 B BESTÄLLNINGSEEMPEL SLP 220 (SLE standardmodell med plastindelningar), delning 75 mm, böjningsradie R200, åkrörelse s = 3000 mm, invändig bredd (=staglängd) 100 mm, normalt utförande. Kabelkedjan monteras via fäste D och E. Fackindelning görs med 5 PZ i varannan kedjelänk: s/2+4r = mm/2+(4x200 mm) = mm mm/75 mm = 30,66 => 31 kedjelänkar 31x75 mm = mm = beställningslängd L beställningstext: pos 1: 1 st. SLP220/200x2325/100/ D/E;5 PZ GKA 110 (GKA standardmodell med aluminiumstag), delning 175 mm, böjningsradie R420 (minimum polygon), åkrörelse s = 1800 mm, invändig bredd (=staglängd) 200 mm, normalt utförande. Kedjan monteras med fäste N i båda ändarna. Indelning och anpassad böjningsradie enligt ritningen. : s/2+4r = mm/2+(4x420 mm) = mm mm/175 mm = 14,74 => 15 kedjelänkar 15x175 mm = mm = beställningslängd L beställningstext: pos 1: 1st. GKA 110 /420x2625/200/ N/N enligt ritningsnr 0000/
17 BESTÄLLNINGSEEMPEL SFK 22H, böjningsradie R150, åkrörelse s = 3000 mm, invändig bredd 80 mm, invändig höjd 56 mm, normalt utförande. Kabelkedjan monteras med fäste N i båda ändarna. : s/2+4r = mm/2+(4x150 mm) = mm mm = beställningslängd L beställningstext: pos 1: 1 st. SFK 22H/150x2100/ N/N PFR 122, delning 35 mm, böjningsradie 75 mm, åkrörelse s = 310 mm, invändig bredd 38 mm, invändig höjd 50 mm, normalt utförande. Den kapslade kedjan monteras med fäste A och fäste B. s/2+4r = 310 mm/2+(4x75 mm) = 455 mm 455 mm/35 mm = 13 kedjelänkar 13x75 mm = 455 mm = beställningslängd L beställningstext: pos 1: 1 st. PFR 122/75x455/ A/B Kolibri , delning 45 mm, böjningsradie R100, åkrörelse s = 640 mm, normalt utförande. Kabelkedjan monteras med de integrerade ändfästena. s/2+4r = 640 mm/2+(4x100 mm) = 720 mm 720 mm/45 mm = 16 kedjelänkar 720 mm = beställningslängd L beställningstext: pos 1: 1 st. Kolibri /100x720 R100 R150 ändfäste L ändfäste N R150 ändfäste A 0,5 x 640 mm ca. 0,5R ändfäste N beställningslängd L beställningslängd L= 720 F (mitten av åkrörelsen) ändfäste B B (drivning) 17
18 Kolibri Kolibri användningsområden 19 Kolibri mått 20 Kolibri modeller 21 Kolibri dimensioner 22 Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri höjd Kolibri delar 39 Kolibri montering 40 Kolibri flänsanslutning 42 Kolibri artikelnummer 44 invändig höjd/(mm) last/(kg/m) Kolibri 10.xxx 0 30 LASTDIAGRAM prisvärd, lätt Kolibri 15.xxx 1 Kolibri 22.xxx Kolibri 30.xxx Kolibri 40.xxx kapslad + öppen Kolibri 50.xxx Kolibri 65.xxx 2 3 ANVÄNDNINGSOMRÅDEN hård fördelaktig, lätt PKK max. 5 m fribärande Kolibri max. 3 m fribärande fribärande längd Lf / (m) PLE max. 6 m fribärande (1000) invändig bredd/(mm) Lf kraftig SLE max. 10 m fribärande Kolibri EGENSKAPER Den prisvärda kabelkedjan för lätta er. Den patenterade öppningen av tvärstagen ger hög vridstyvhet och lugn drift på samma gång. enkel åtkomst genom öppningsbara stag mycket vridstyv och slittålig unik inskjutbar fackindelning små dimensioner Alla Ekd plastkedjor är försedda med integrerade fästen. Inga fler infästningsdelar behövs. Dimensioner böjningsradie: 15 till 300 mm invändig höjd: 7 till 50 mm invändig bredd: 7 till 205 mm vikt: 0,06 till 2,7 kg/m Åkrörelse Utförandet och lasten (vikten på kablarna) bestämmer den maximala åkrörelsen. I normalt utförande är den maximala åkrörelsen dubbelt så lång som den fribärande längden. Med stödrullar eller motsvarande anordningar kan åkrörelsen förlängas. I glidande utföranden är åkrörelser på upp till 100 meter möjligt (beroende på användningsområde). För längre åkrörelser krävs sändringar (se riktlinjer för ). Hastighet Det finns i princip inga begränsningar för hastigheten. Men vid glidande utföranden måste man dock ta hänsyn till specifika faktorer. Acceleration Det finns i princip inga begränsningar för accelerationen. Begränsningar kan förekomma på grund av dragspänning vid höga kabelvikter. Temperatur Den långvariga temperaturgränsen ligger mellan -20 C och +100 C. Specialversioner... lugn gång ATE... Ex-skydd ESD... antistatisk V-0... självsläckande 06/

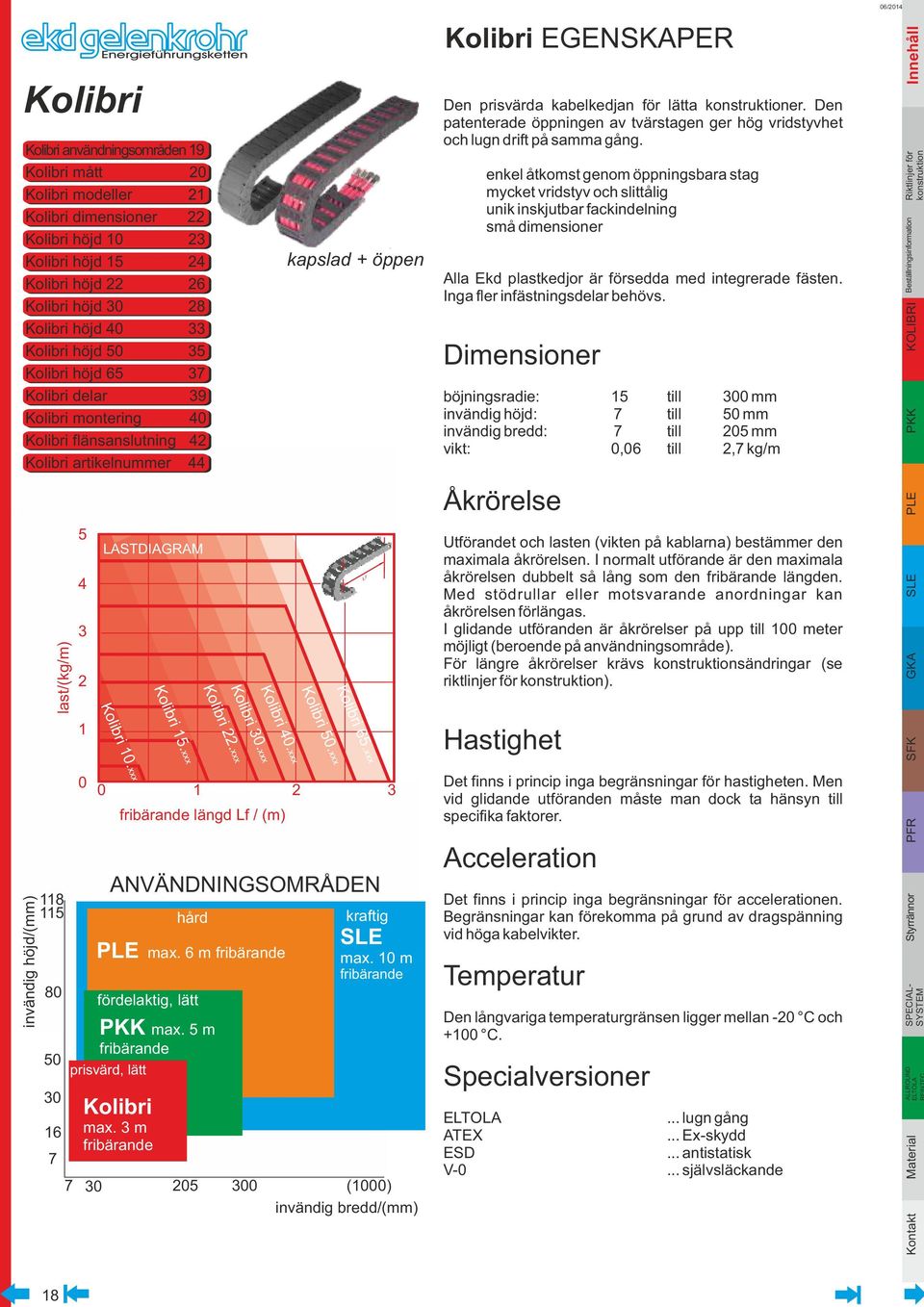

19 Kolibri ANVÄNDNINGSOMRÅDEN 06/2014 robotar, materialhantering, transportanordningar, pappersproduktion, textilindustrier, reningsverk 19
20 c a t j b g d i IR h Kolibri DIMENSIONER 0,5 x åkrörelsen förspänning R F ca.0,5 R längd L B delning Tlg. Kolibri deln. vikt 1) 1) 2) c. d.typ tidigare namn Tlg a b c d g h i j t kg/m Ø , Ø , , , , , , , , , ,50 2) , , , ,61 2) , , , , , , , , , , , , , , , , , , , , ,71 06/2014 1) ej Kolibri *.2 2) för Kolibri *.2 är t=4, för Kolibri.5 är t=2 20
21 Kolibri DIMENSIONER Kolibri Kolibri Kolibri standardmodell öppningsbar i utvändig radie Hornstag öppningsbara stag invändig radie öppningsbara stag utvändig radie öppningsbara stag invändig radie inskjutbara fackindelningar inskjutbara fackindelningar fackindelning med PZ integrerat fäste integrerat fäste integrerat fäste Kolibri Kolibri Kolibri kabelkedjelänkar i ett stycke filmstag kapslad ej öppningsbar filmstag invändig radie öppningsbara täcksegment utvändig radie ingen fackindelning ingen fackindelning inskjutbara fackindelningar integrerat ändfäste integrerat ändfäste integrerat ändfäste Kolibri c. d.typ tidigare namn radie ) , ) ) 4) ) ) 1) ) 1) 1) ) ) /2014 1) ej Kolibri xx.xxx.5 2) Endast Kolibri ) extra R400 4) Endast Kolibri
22 höjd 10 höjd 15 höjd 22 höjd 30 höjd 40 höjd 50 höjd 65 Kolibri DIMENSIONER 06/
23 Kolibri HÖJD 10 invändig höjd 7, invändig bredd 7 Kolibri Kolibri 00.3 kabelkedjelänkar i ett stycke filmstag i invändig radie integrerat fäste eller separata fästen utrymme (a x b): Ø7 ingen fackindelning möjlig böjningsradie: 15 / 30 / 50 vikt: 0,05 kg/m fribärande längd 0,4 m vid en last på 0,3 kg/m delning: 15 beställningsexempel: Kolibri / 50 x 1005 typ / radie x längd max /
24 06/2014 max. 9 Kolibri HÖJD 15 invändig höjd 10, invändig bredd 10 till 39 Kolibri Kolibri 0 kedjelänk i ett stycke ej öppningsbar ändfäste som separat del utrymme (a x b): Ø10 ingen fackindelning möjlig böjningsradie: 17.5 / 20 / 30 vikt: 0,15 kg/m fribärande längd: 0,9 m vid en last på 0,9 kg/m delning: 20 beställningsexempel: Kolibri / 30 x 1000 typ / radie x längd Kolibri Kolibri 0.3 kedjelänk i ett stycke filmstag i invändig radie ändfäste som separat del (se Kolibri ) utrymme (a x b): Ø10 ingen fackindelning möjlig böjningsradie: 20 / 30 vikt: 0,15 kg/m fribärande längd: 0,9 m vid en last på 0,9 kg/m delning: 20 beställningsexempel: Kolibri / 30 x 1000 typ / radie x längd Kolibri kapslad öppningsbara täcksegment i utvändig radie integrerade ändfästen utrymme (a x b): 10 x 25 ingen fackindelning möjlig böjningsradie: 30 / 50 vikt: 0,3 kg/m fribärande längd: 0,9 m vid en last på 0,9 kg/m delning: 18 beställningsexempel: Kolibri / 30 x 1008 typ / radie x längd 24
25 Kolibri HÖJD 15 invändig höjd 10, invändig bredd 10 till 39 Kolibri kedjelänk i ett stycke ej öppningsbar integrerade ändfästen utrymme (a x b): 10 x 24 ingen fackindelning möjlig böjningsradie: 20 / 30 vikt: 0,3 kg/m fribärande längd: 0,9 vid en last på 0,9 kg/m delning: 20 beställningsexempel: Kolibri / 30 x 1000 typ / radie x längd Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 10 x 39 ingen fackindelning möjlig böjningsradie: 20 / 30 vikt: 0,35 kg/m fribärande längd: 0,9 m vid en last på 0,9 kg/m delning: 20 beställningsexempel: Kolibri / 30 x 1000 typ / radie x längd max. 9 06/
26 06/2014 max. 14 Kolibri HÖJD 22 invändig höjd 16 till 18, invändig bredd 15 till 48 Kolibri kedjelänk i ett stycke filmstag integrerade ändfästen utrymme (a x b): 17 x 15 ingen fackindelning möjlig böjningsradie: 35 / 70 / 100 vikt: 0,20 kg/m fribärande längd: 1,3 m vid en last på 1,5 kg/m delning: 30 beställningsexempel: Kolibri / 35 x 1020 typ / radie x längd Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 17 x 27 fackindelning (PZ Art. 1688) böjningsradie: 35 / 50 / 70 / 100 vikt: 0,39 kg/m fribärande längd: 1,5 m vid en last på 1,0 kg/m delning: 26 beställningsexempel Kolibri / 35 x 1040 typ / radie x längd 26
27 Kolibri HÖJD 22 invändig höjd 16 till 22, invändig bredd 15 till 48 Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 17 x 36 ingen fackindelning böjningsradie: 35 / 70 vikt: 0,37 kg/m fribärande längd: 1,3 m vid en last på 1,5 kg/m delning: 30 beställningsexempel: Kolibri / 35 x 1200 typ / radie x längd Kolibri kapslad öppningsbara stag i utvändig radie integrerade ändfästen utrymme (a x b): 16 x 48 fackindelning (PZ art.1294) böjningsradie: 50 / 70 / 100 vikt: 0,54 kg/m fribärande längd: 1,3 m vid en last på 1,5 kg/m delning: 26 beställningsexempel: Kolibri / 100 x 1014 typ / radie x längd 06/
28 06/2014 max. 21 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri kedjelänk i ett stycke ej öppningsbar integrerade ändfästen utrymme (a x b): 24 x 18 ingen fackindelning möjlig böjningsradie: 40 / 100 / 200 vikt: 0,50 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 40 beställningsexempel: Kolibri / 100 x 1200 typ / radie x längd Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 23 x 34 fackindelning (PZ art. 1258) böjningsradie: 40 / 60 / 75 / 100 / 150 / 200 vikt: 0,54 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd Kolibri öppningsbar öppningsbara stag i utvändig radie integrerade ändfästen utrymme (a x b): 23 x 34 fackindelning (PZ art. 1258) böjningsradie: 40 / 60 / 75 / 100 / 150 / 200 vikt: 0,54 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd Kolibri kapslad öppningsbara täcksegment i utvändig radie integrerade ändfästen utrymme (a x b): 23 x 34 fackindelning (PZ art. 1017) böjningsradie 40 / 60 / 75 / 100 / 150 / 200 vikt: 0,58 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd 28
29 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 23 x 44 fackindelning (PZ art. 1258) böjningsradie: 40 / 50 / 75 / 100 / 150 / 200 vikt: 0,61 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd Kolibri öppningsbar öppningsbara stag i utvändig radie integrerade ändfästen utrymme (a x b): 23 x 44 fackindelning (PZ art.1258) böjningsradie: 40 / 50 / 75 / 100 / 150 / 200 vikt: 0,61 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 23 x 64 fackindelning (PZ art.1258) böjningsradie: 40 / 50 / 75 / 100 / 150 / 200 vikt: 0,65 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd Kolibri öppningsbar öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 23 x 64 fackindelning (PZ art.1258) böjningsradie: 40 / 50 / 75 / 100 / 150 / 200 vikt: 0,65 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd max /
30 06/2014 max. 21 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri robust öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 21 x 64 ingen fackindelning böjningsradie: 40 / 75 / 100 / 150 / 200 vikt: 0,7 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd Kolibri kedjelänk i ett stycke kabeldragning utan montering integrerade ändfästen utrymme (a x b): 21 x 64 ingen fackindelning böjningsradie: 40 / 75 / 100 / 150 / 200 vikt: 0,65 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd Kolibri kapslad öppningsbara täcksegment i utvändig radie integrerade ändfästen utrymme (a x b): 23 x 64 fackindelning (PZ art.1017) böjningsradie: 60 / 75 / 100 / 150 / 200 vikt: 0,70 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd 30
31 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 23 x 79 fackindelning (PZ art.1258) böjningsradie: 40 / 75 / 100 / 125 / 150 / 200 vikt: 0,75 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd Kolibri öppningsbar öppningsbara stag i utvändig radie integrerade ändfästen utrymme (a x b): 23 x 79 fackindelning (PZ art.1258) böjningsradie: 40 / 75 / 100 / 125 / 150 / 200 vikt: 0,75 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd max /
32 06/2014 max. 21 Kolibri HÖJD 30 invändig höjd 23 till 24, invändig bredd 18 till 109 Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 23 x 109 fackindelning (PZ art.1258) böjningsradie: 40 / 75 / 100 / 150 / 200 vikt: 0,87 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd Kolibri öppningsbar öppningsbara stag i utvändig radie integrerade ändfästen utrymme (a x b): 23 x 109 fackindelning (PZ art.1258) böjningsradie: 40 / 75 / 100 / 150 / 200 vikt: 0,87 kg/m fribärande längd: 1,5 m vid en last på 2,0 kg/m delning: 35 beställningsexempel: Kolibri / 100 x 1225 typ / radie x längd 32
33 Kolibri HÖJD 40 invändig höjd 29 till 31, invändig bredd 48 till 60 Kolibri robust öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 31 x 48 fackindelning (PZ art.1521) böjningsradie: 60 / 75 / 100 / 150 / 200 vikt: 0,91 kg/m fribärande längd: 2,0 m vid en last på 1,0 kg/m delning: 45 beställningsexempel: Kolibri / 100 x 1260 typ / radie x längd Kolibri kapslad öppningsbara täcksegment i utvändig radie integrerade ändfästen utrymme (a x b): 31 x 48 fackindelning (PZ art.1268) böjningsradie: 75 / 100 / 150 / 200 vikt: 0,93 kg/m fribärande längd: 2,0 m vid en last på 1,0 kg/m delning: 45 beställningsexempel: Kolibri / 100 x 1260 typ / radie x längd max /
34 06/2014 max. 27 Kolibri HÖJD 40 invändig höjd 29 till 31, invändig bredd 48 till 60 Kolibri robust utförande öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 29 x 60 fackindelning (PZ art.1521) böjningsradie: 60 / 75 / 100 / 150 / 200 vikt: 1,05 kg/m fribärande längd: 2,0 m vid en last på 1,0 kg/m delning: 45 beställningsexempel: Kolibri / 100 x 1260 typ / radie x längd 34
35 Kolibri HÖJD 50 invändig höjd 38 till 40, invändig bredd 48 till 134 Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 40 x 48 fackindelning (PZ) böjningsradie: 75/100/ 125/ 150/ 175/ 200/ 250 vikt: 1,30 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 beställningsexempel: Kolibri / 100 x 1265 typ / radie x längd Kolibri kapslad öppningsbara täcksegment i utvändig radie integrerade ändfästen utrymme (a x b): 40 x 48 fackindelning (PZ) böjningsradie: 100 / 150 / 200 / 250 vikt: 1,30 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 beställningsexempel: Kolibri / 100 x 1265 typ / radie x längd Kolibri standardmodell öppningsbara stag i invändig radie / utvändig radie integrerade ändfästen utrymme (a x b): 40 x 78 fackindelning (PZ) böjningsradie: 75/100/ 125/ 150/ 175/ 200/ 250 vikt: 1,35 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 beställningsexempel: Kolibri / 100 x 1265 typ / radie x längd Kolibri robust utförande öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 38 x 78 fackindelning (PZ) böjningsradie: 75/100/ 125/ 150/ 175/ 200/ 250 vikt: 1,40 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 beställningsexempel: Kolibri / 100 x 1265 typ / radie x längd max /
36 06/2014 max. 36 Kolibri HÖJD 50 invändig höjd 38 till 40, invändig bredd 48 till 134 Kolibri kapslad öppningsbara stag i utvändig radie integrerade ändfästen utrymme (a x b): 40 x 78 fackindelning (PZ) böjningsradie: 75/100/ 125/ 150/ 175/ 200/ 250 vikt: 1,40 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 beställningsexempel: Kolibri / 100 x 1265 typ / radie x längd Kolibri standardmodell öppningsbara stag i invändig radie / utvändig radie integrerade ändfästen utrymme (a x b): 40 x 108 fackindelning (PZ) böjningsradie: 75 / 100 / 150 / 200 / 250 vikt: 1.52 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 beställningsexempel: Kolibri / 100 x 1265 typ / radie x längd Kolibri standardmodell öppningsbara stag i invändig radie / utvändig radie integrerade ändfästen utrymme (a x b): 40 x 133 fackindelning (PZ) böjningsradie: 75 / 100 / 150 / 200 / 250 vikt: 1.90 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 beställningsexempel: Kolibri / 100 x 1265 typ / radie x längd Kolibri kapslad öppningsbara täcksegment i utvändig radie integrerade ändfästen utrymme (a x b): 40 x 133 fackindelning (PZ) böjningsradie: 75 / 100 / 150 / 200 / 250 vikt: 1.90 kg/m fribärande längd: 2,4 m vid en last på 1,0 kg/m delning: 55 beställningsexempel: Kolibri / 100 x 1265 typ / radie x längd 36
37 Kolibri HÖJD 65 invändig höjd 50, invändig bredd 77 till 205 Kolibri öppningsbar öppningsbara stag i utvändig radie integrerade ändfästen utrymme (a x b): 50 x 77 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 vikt: 2,2 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 beställningsexempel: Kolibri / 100 x 1400 typ / radie x längd Kolibri kapslad öppningsbara täcksegment i utvändig radie integrerade ändfästen utrymme (a x b): 50 x 77 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 vikt: 2,2 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 beställningsexempel: Kolibri / 100 x 1400 typ / radie x längd Kolibri öppningsbar öppningsbara stag i utvändig radie integrerade ändfästen utrymme (a x b): 50 x 117 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 / 400 vikt: 2,6 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 beställningsexempel: Kolibri / 100 x 1400 typ / radie x längd Kolibri kapslad öppningsbara täcksegment i utvändig radie integrerade ändfästen utrymme (a x b): 50 x 117 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 / 400 vikt: 2,7 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 beställningsexempel: Kolibri / 100 x 1400 typ / radie x längd max /
38 06/2014 max. 45 Kolibri HÖJD 65 invändig höjd 50, invändig bredd 77 till 205 Kolibri öppningsbar öppningsbara stag i utvändig radie integrerade ändfästen utrymme (a x b): 50 x 177 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 vikt: 2,9 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 beställningsexempel: Kolibri / 100 x 1400 typ / radie x längd Kolibri kapslad öppningsbara täcksegment i utvändig radie integrerade ändfästen utrymme (a x b): 50 x 177 fackindelning (PZ) böjningsradie: 125 / 150 / 200 / 300 vikt: 3,0 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 beställningsexempel: Kolibri / 100 x 1400 typ / radie x längd Kolibri standardmodell öppningsbara stag i invändig radie integrerade ändfästen utrymme (a x b): 50 x 205 fackindelning (PZ) böjningsradie: 100 / 125 / 150 / 200 / 300 vikt: 2,71 kg/m fribärande längd: 2,75 m vid en last på 1,0 kg/m delning: 70 beställningsexempel: Kolibri / 100 x 1400 typ / radie x längd 38
39 06/2014 Kolibri DELAR Nr Benämning 1 länk (öppningsbar) 2 länk (täckt) 3 flänsled 4 flänshål 5 hornstagsfäste 6 hornstag 65 HS65 7 hornstag 85 HS 85 8 dämpning 9 PZ (fackindelning) 10 PZ (inskjutbar fackindelning) 11 öppningsbart stag 12 öppningsbart täcksegment 13 horisontal delbar fackindelning 14 horisontal indelning 15 horisontal teleskoperande fackindelning 16 horisontal fackindelning
40 06/2014 (2) (1) (5) (4) (6) (7) (8) (11) (9) (10) (3) Kolibri MONTERING Öppna och stänga Tryck en skruvmejsel i märket som syns i öppningen (1), bänd försiktigt upp (2) tungan och tryck ur låsstiften på staget (eller locket) från hålet. Nu kan staget vikas upp (3). För att ta loss staget helt måste man också öppna den andra sidan och trycka ut staget i motsatt riktning i förhållande till fattningen. Stagen och locken monteras genom att vinkla stagen nedåt en aning med låsstiften mot de motsvarande hålen (4) och trycka försiktigt på låstungan. Uppfällda stag stängs (5) med ett litet tryck. Förlänga och förkorta För att kunna förlänga eller förkorta kedjan måste man öppna tvärstagen på länken som ska delas samt på länkarna som sitter bredvid. Sidorna med pinnarna trycks inåt (6) och sidorna med hålen trycks utåt (7). Kedjelänkarna kan tryckas ihop (8) eller dras isär. Montera vertikala fackindelningar De vertikala fackindelningarna går att montera före eller efter man har lagt kablarna. Därför behöver man inte öppna kabelkedjan. Tryck in fackindelningarna från kedjans undersida tills de fastnar (9), (10). Tryck in tungan och tryck ut (11) indelningarna för att ta loss dem. 40
41 06/2014 Kolibri MONTERING Montera horisontala fackindelningar De horisontala fackindelningarna (delningsbara och teleskoperande) trycks fast vertikalt på de vertikala fackindelningarna (PZ) (1). Tryck ihop låstungan med en skruvmejsel (2) och ta loss de horisontala fackindelningarna (3). För en flexibel dragavlastning rekommenderar vi att ankarprofilen skruvas fast i kabelkedjans integrerade ändfäste (1), (2). Det är också möjligt att montera ankarprofilen separat från kabelkedjan. Flera dragavlastningar kan monteras på ankarprofilen (se riktlinjer för ). Först ska respektive dragavlastning monteras (1) om hornstag ( ) används som sista länk. Kabelkedjan sätts därefter fast med de integrerade ändfästena (2). Sedan fixeras kablarna i hornstagen med buntband (HS 65 och HS 85). Alternativt kan ändfästen med flänsar (8) användas för att sätta fast kabelkedjan. Underhåll av kabelkedjor Kolibri kabelkedjor är underhållsfria. Som på alla andra mekaniska system kommer det att uppstå, beroende på omgivningen, slitage som bör kontrolleras och slitna detaljer ska bytas ut. (1) (1) (1) (2) (2) (2) (8) (3) Montera kabelkedjan och dragavlastningen 41
SLE SLE EGENSKAPER. Dimensioner. Åkrörelse. Hastighet. Acceleration. Driftstemperatur. Specialversioner. kapslad + öppen. Användningsområden SLE
SLE 60 50 40 30 20 10 0 0 SLE användningsområden 81 SLE mått 82 SLE modeller 84 SLE dimensioner 86 SLE delar 87 SLE montering 88 SLE fästen 83 SLE artikelnummer 92 SLE tillbehör 98 last / (kg/m) invändig
Läs merKolibri. Kolibri EGENSKAPER. Dimensioner. Åkrörelse. Hastighet. Acceleration. Temperatur. Specialversioner ANVÄNDNINGSOMRÅDEN. PLE max.
Kolibri 118 115 80 50 30 16 7 7 5 4 3 2 1 0 Kolibri användningsområden 19 Kolibri mått 20 Kolibri modeller 21 Kolibri dimensioner 22 Kolibri höjd 10 23 Kolibri höjd 15 24 Kolibri höjd 22 26 Kolibri höjd
Läs merPLE PLE EGENSKAPER. Dimensioner. Åkrörelse. Hastighet. Acceleration. Driftstemperatur ANVÄNDNINGSOMRÅDEN. PLE max. 6 m fribärande
PLE 24 20 16 12 8 4 0 0 PLE användningsområden 67 PLE mått 68 PLE modeller 69 PLE dimensioner 71 PLE delar 72 PLE montering 73 PLE artikelnummer 76 last/(kg/m) invändig höjd/(mm) 118 115 80 50 30 16 7
Läs merGKA GKA EGENSKAPER. Dimensioner. Åkrörelse. Hastighet. Acceleration. Driftstemperatur. Användningsområde. SLE max. 10 m
GKA GKA mått 102 GKA fästen 103 GKA modeller 103 GKA dimensioner 104 GKA delar 105 Zusatzlast / (kg/m) / (kg/m) invändig höjd / (mm) 240 BELASTUNGS- LASTDIAGRAM 200 DIAGRAMM GKA GKA 160 120 80 40 500 120
Läs merBruksanvisning. trailerline elvinsch. Bruksanvisning Elvinsch version 3 01.2007. trailerline
Bruksanvisning trailerline elvinsch Bruksanvisning Elvinsch version 3 01.2007 trailerline INLEDNING Tack för att du har valt en elvinsch från vårt företag. Vi ber dig att noga läsa igenom och sätta dig
Läs mer1 2 3 4 5 6 ηζ 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 Last [kn/m] 16,0 Karakteristisk jämt utbredd last 14,0 12,0 10,0 8,0
Läs merKort bruksanvisning FLUX
Kort bruksanvisning FLUX Bruksanvisning art nr MB 3301KB Denna bruksanvisning ger information om montering, inställningsmöjligheter, säkerhetsföreskrifter och skötselråd av Flux bakåtvänd rollator. Genom
Läs merBruksanvisning. Ronda EC
Bruksanvisning Ronda EC Bäste kund, Om du följer rekommendationerna i denna bruksanvisning kommer produkten att fungera optimalt och förbli effektiv i många år. INNEHÅLL REKOMMENDATIONER OCH TIPS 3 EGENSKAPER
Läs merMotor för modulerande reglering AME 435
Datablad Motor för modulerande reglering AME 435 Beskrivning Funktion för inställning av ventilflöde. Flödet kan justeras variabelt från linjärt till logaritmiskt eller tvärtom. Den avancerade konstruktionen
Läs merMonteringsanvisningar och skötselinstruktioner
Teknik för nyttofordon och industri Monteringsanvisningar och skötselinstruktioner Kardanaxlar från ELBE Tillverkning Utbyte Reparation K3-0262/0909 Monteringsanvisningarr transport och förvaring Våra
Läs merPackbord och påbyggnadsdetaljer
Packbord och påbyggnadsdetaljer GBP har ett brett sortiment av packbord i olika storlekar. Stativen finns i en mängd bredder och djup, som tillsammans med vårt stora tillbehörssortiment ger dig ett flexibelt
Läs merVarning. Innehållsförteckning. Varning. VIKTIGA UPPGIFTER Anteckna utrustningens modell- och serienummer nedan. 2 Sw
Tack för att du har köpt denna Pioneer-produkt. Läs igenom bruksanvisningen så att du lär dig hantera den här modellen på ett säkert och korrekt sätt. Spara och förvara bruksanvisningen så att du lätt
Läs merInstallationsmanual ML40 Plus
Installationsmanual ML40 Plus 1. Beskrivning ML40Plus är en speciellt konstruerad drivenhet för autopiloter på båtar. Den passar de flesta typer av segelbåtar, även sådana med ror-kult. ML40Plus kräver
Läs merInstruktion för användare av COMFORTABEL. Sängryggstöd
Instruktion för användare av COMFORTABEL Sängryggstöd COMFORTABEL Sängryggstöd är ett enkelt och lättmonterat hjälpmedel för privatsängar i hemsjukvård eller liknande. Sängryggstödet skall placeras på
Läs merEC Declaration of Conformity. Decon Wheel AB Tel 0345-40880 Södra Ekeryd 115 Fax 0345-40895 314 93 Hyltebruk www.decon.se
Innehållsförteckning Innehållsförteckning... 2 EC Declaration of Conformity... 2 Easywheel... 3 Leveranskontroll... 3 Ingående komponenter... 3 Identifiering och märknig av Easywheel... 4 CE-märkning...
Läs merMonteringsanvisningar Klicka på önskad monteringsanvisning, eller scrolla nedåt.
Artikelnr: 8069 Monteringsanvisningar Klicka på önskad monteringsanvisning, eller scrolla nedåt. sförtecning Sida Adapter Cross benstöd Benstöd medic/knästoppar Bord Bricka/Bord Bromsfot byte äldre stolar
Läs merBruksanvisning. Blue Wave
Bruksanvisning Blue Wave Denna bruksanvisning ger information om montering, inställningsmöjligheter, säkerhetsföreskrifter och skötselråd för badstolen Blue Wave. Genom att läsa igenom och följa anvisningarna
Läs merBROMSIDÉER FÖR VINDKRAFTVERK
BROMSIDÉER FÖR VINDKRAFTVERK Utvecklingen av ren energi fokuseras allt mer på vindkraftverk, vilket innebär att det blir allt viktigare att få ut största möjliga verkningsgrad av dessa. Mängden användbar
Läs merInstallation av digitala enheter
Installation av digitala enheter Wallpad Digital fastighetsbox Integration DinBox 02 DinBox Installation av digitala produkter 2015 Generella riktlinjer för kabeldragning Allmän information Elektroniska
Läs merMONTERINGS- & BRUKSANVISNING VIRKESSTÄLL
MONTERINGS- & BRUKSANVISNING VIRKESSTÄLL INNEHÅLL Om ANVISNINGARNA Planering INNAN DU BÖRJAR MONTERA ATT BEAKTA MONTERINGSANVISNINGAR s. s. 4 s. 5 s. 6 S. 7-0 INNEHÅLLSFÖRTECKNING Om anvisningarna Läs
Läs merINSTALLATION AV KUNDUTRUSTNING I MAST
1. Syfte och omfattning Inplacering av kundutrustning kan påbörjas först sedan avtal mellan Kunden och Teracom träffats. Syftet med denna installationsanvisning är att beskriva kvalitetskraven för installationer
Läs merVill du slippa gå ur bilen vid garaget i mörker och oväder?
Garageportöppnare Sommer och Aperto garageportö Vill du slippa gå ur bilen vid garaget i mörker och oväder? Med en garageportöppnare slipper du gå ur bilen i regn och rusk bara för att öppna porten. Portöppnaren
Läs merGENERELLA MONTAGE- OCH UNDERHÅLLSINSTRUKTIONER
GENERELLA MONTAGE- OCH UNDERHÅLLSINSTRUKTIONER FÖR RÖKLUCKOR OCH TAKLJUSKUPOLER 1. LAGRING AV KUPOLER PÅ ARBETSPLATSEN Till takljuskupolerna och rökluckor med ljuskupoler levereras kupolerna i separat
Läs merLyftfästen. Information om lyftfästen 5:2-5:3. Roterbar lyftögla RELP, GrabiQ 5:4. Roterbart lyftfäste RLP, GrabiQ 5:5
yftfästen Information om lyftfästen 5:2-5:3 Roterbar lyftögla REP, GrabiQ 5:4 Roterbart lyftfäste RP, GrabiQ 5:5 Decentrerat lyftfäste DP, GrabiQ 5:6 Kullagrat lyftfäste P, GrabiQ 5:7 Roterbart lyftfäste
Läs mermaximal funktionalitet
mervärde HÖGRE SÄKERHET maximal funktionalitet tillbehör för utökad funktionalitet Till EdmoLift s lyftbord finns en mängd olika tillbehör som ger ett mervärde på Er investering. I den här broschyren ser
Läs merGYLT/GYLS. Manual. Sid 1(6) Smidig och enkel anslutning med M12-kontakten. Mekanisk specifikation
Sid 1(6) GY-serien från Regal Components erbjuder givare som möter de absolut högsta kraven på marknaden, producerade av ledande givartillverkare i Japan. Årtionden av erfarenhet borgar för högsta kvalitet.
Läs merMonteringsanvisning. trätrappor. Tel. 0382-133 10 www.snickarlaget.se
Monteringsanvisning trätrappor Denna monteringsanvisning är en generell anvisning för hur en trappa i olika utföranden skall monteras. Läs igenom hela monteringsanvisningen innan montaget börjar för att
Läs mernorclean 118 www.norclean.nu Vakuumåtervinningssystem www.norclean.nu
Vakuumåtervinningssystem Denna anläggning är den enda i marknaden, som är helt komplett för blästring och rening av lättblästermedel som PMB, glaskulor och nötskal. Anläggningen består av en blästerapparat
Läs merINSTALLATION MLEH. MASTERLINE extreme hybrid. Innehållsförteckning. HUBER+SUHNER AG Fiberoptik MASTERLINE extreme hybrid DOC-0000673795-Rev A
INSTALLATION MLEH HUBER+SUHNER AG Fiberoptik DOC-0000673795-Rev A Oktober 10, 2014 Sidan 1 av 11 Innehållsförteckning INSTALLATION AV RRU-SIDAN... 2 INKOPPLING I BASSTATIONEN... 5 ÖVERLÄNGDSHANTERNG...
Läs merMontering, injustering och skötsel
Montering, injustering och skötsel Våra kökskåpor är utvecklade för att ge bästa komfort i alla typer av storkök. Men vi har inte nöjt oss med enbart funktion. Snygg design, flexibel utformning och smidig
Läs merMONTERINGS- & BRUKSANVISNING VIRKESSTÄLL
MONTERINGS- & BRUKSANVISNING VIRKESSTÄLL INNEHÅLL Om ANVISNINGARNA Planering INNAN DU BÖRJAR MONTERA ATT BEAKTA MONTERINGSANVISNINGAR s. 2 s. s. 4 s. 5 S. 6-9 INNEHÅLLSFÖRTECKNING Om anvisningarna Läs
Läs merHFLEX utökar sitt sortiment med standard butiksinredning såsom grundstativ, korgar, hyllor och spjut mm.
1 möjliggör snygg exponering och skapar ordning och reda bland produkter som slang, kabel, vajer & kätting, tågvirke m m. Produkter som ofta hamnar ute på lagret eller liggande i någon hylla. är mycket
Läs merSpan 300 VX Montageanvisning
Span 300 VX Montageanvisning BETECKNING: SPAN 300 VX Dubbel bredd EN1004 3-8/12 XXCX SPAN 300 VX Enkel bredd EN1004-3 8/8 XXCX Ställningar i enlighet med AFS 2013:4 SP typkontrollintyg 144201 daterat den
Läs merInnehåll DRGBIL... 2 UTBYTBRHET ENLIGT ISO 1726... 3 Manöverbarhet... 5 XELVSTÅND... 7 PLCERING V VÄNDSKIVOR... 8 FSTSÄTTNING V VÄNDSKIV... 10 LÅSNING V VÄNDSKIV OCH MONTERINGSPLTT... 11 EFTERMONTERING
Läs meren og Sk skydd Slir 2009 1
2009 1 Skogen Slirskydd Vi på BEMA har under ett stort antal år i samarbete med skogsmaskintillverkarna utvecklat en serie slirskydd. BEMA har lagt förutsättningarna, och har genom stort tekniskt kunnande
Läs merKVALITET OCH INNOVATION SEDAN 1947
KVALITET OCH INNOVATION SEDAN 1947 Vi vet att professionella användare ställer höga krav på sin utrustning och våra verktyg är konstruerade för att tillmötesgå våra kunders behov, både med avseende på
Läs merMONTERINGSANVISNING DEPO UTMATNINGSRÄNNA
MONTERINGSANVISNING DEPO UTMATNINGSRÄNNA Beståndsdelar Nr Art. nr. Benämning 1. 1498 Spiral plastad Depo 2. 8143 Skruv T6SS M6 x 20 3. 1433 Anpassning axeltapp Depo 4. 1365 Axeltapp 5. 1439 Krok till spiral
Läs merTMT Maskinvaruhus AB Södra Skeppsbron 21 802 84 GÄVLE 301 : 1
TMT Maskinvaruhus AB Södra Skeppsbron 21 802 84 GÄVLE 301 : 1 CH/CHF - Enkelverkande hålcylindrar av stål CH/CHF hålcylindrar kan tack vare det genomgående hålet användas för både tryck- och dragoperationer.
Läs merIdrifttagande & underhållsmanual för Arcos Hydraulcylindrar
Idrifttagande & underhållsmanual för Arcos Hydraulcylindrar Januari 2014 Innehåll 1. Generell information 1.1 Dokumentation 1.2 Användningsområde cylinder 1.3 Transport 1.4 Lagring 2. Idrifttagande och
Läs merSafeBase Produktguide
SafeBase Produktguide Version Sv. November 2010 Innehållsförteckning Översikt... 3 Funktioner och fördelar, sammanfattning... 4 Nyckeltexter... 5 Säkerhet för kortbetalningsapparater... 5 Lägre ägandekostnad...
Läs merVrid och vänd en rörande historia
Vrid och vänd en rörande historia Den lilla bilden nederst på s 68 visar en låda. Men vad finns i den? Om man vrider den vänstra pinnen, så rör sig den högra åt sidan. Titta på pilarna! Problemet har mer
Läs merSÄKERHETSINSTRUKTIONER FÖR BALDER 210 REVOLVER
Balder 210 Revolver (SP210) Manual Rel.1.2-sv-2004 SÄKERHETSINSTRUKTIONER FÖR BALDER 210 REVOLVER Före anslutning av maskinen till batteriet läs instruktionerna noga. Lerduvekastare kan vara farliga och
Läs merBruksanvisning Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.
Bruksanvisning Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen. INNEHÅLLSFÖRTECKNING INNEHÅLLSFÖRTECKNING... 2 ALLMÄNT... 3 BESKRIVNING AV ANVÄNDNINGSOMRÅDE... 3 SYMBOLER...
Läs merDen ekonomiska lösningen på ett ergonomiskt problem
VacuMyggan VacuMyggan Den ekonomiska lösningen på ett ergonomiskt problem VacuMyggan är en manuell vakuumlyftare som hanterar alla typer av laster. Manövreringen är extremt smidig och snabb. Samtliga funktioner
Läs merKappa. Kapprumsinredning. Innehållsförteckning Kappa Original 3 Kappa Klassisk 7 Kappa Bas 11 Upphängning 15 Färger 16
Kapprumsinredning Kappa Innehållsförteckning Kappa Original 3 Kappa Klassisk 7 Kappa Bas 11 Upphängning 15 Färger 16 Kappa En lösning för alla Bredast utbud Oavsett vilket behov som finns i ert projekt
Läs merBENDERS TAK MONTERINGSANVISNING TAKSÄKERHET
