1 s Standarder rörande föroreningar Beställn.nr: DD _SE_Rev Parker Hannifin Corporation

2 SWEDISH Innehåll Inledning...2 Grundläggande om föroreningar...3 ISO-koder (föroreningar i hydraulvätska)...4 Godtagbara föroreningsnivåer...5 ISO-koder (bränsle kontamination)...6 Normal rapportering: partikelstorlek...6 NAS SAE AS4059 utg. E...8 GOST NAV AIR 10-1A Tabell för jämförelse mellan ISO, NAS och SAE...10 Ppm-omräkningstabell...11 Inledning Den här handboken är avsedd för ingenjörer, tekniker och kvalitetspersonal som arbetar med föroreningskontroll. Syftet med handboken är att informera om allmänt vedertagna och använda specifikationer avseende renhet i vätskeprover. I nedanstående tabell kan du som använder bärbar, automatisk partikelräknare se förhållandet mellan antalet råpartiklar i olika storlekar och de rapporteringskoderna för olika föroreningsstandarder. KOMMENTAR OM VÄRDENA Observera att tabellposterna definieras som ackumulerat värde (t ex >6 µm) och andra som differentialvärden (t ex 6 14 µm). Partikelstorlekar som definieras med µm anges enligt ACFTD (Air Cleaner Fine Test Dust). Partikelstorlekar som definieras med µm(c) anges enligt MTD (ISO Medium Test Dust). Antal partiklar är definieras i samtliga standarder som antal per volymenhet, vilket gör det enkelt att räkna om värdena till lättförståeliga gränsvärden. Genom att följa kraven i standarden kan man på ett enkelt sätt räkna om partikelhalten till föroreningsnivåer. 2 Parker Hannifin Corporation

3 SVENSKA Grundläggande om föroreningar Fasta föroreningar i vätskesystem varierar i storlek, form, typ och mängd. I hydraulsystem är det oftast föroreningar på mellan 6 och 14 mikron som är mest skadliga. Sådana föroreningar kan inte ses med blotta ögat. I nedanstående tabell kan du se den relativa storleken på ett antal vanliga föremål. Föremål Vanlig storlek Bild Ett korn bordssalt 100 µm Diameter på hårstrå från människa 70 µm Gränsen för det mänskliga ögat (utan hjälpmedel) 40 µm Bakmjöl 25 µm Röda blodkroppar 8 µm Bakterier 2 µm ANM: En mikron eller mikrometer som det också heter (μm) är en tusendels millimeter (1μm = 0,001 mm). Standarder rörande föroreningar 3

4 SWEDISH ISO-koder (föroreningar i hydraulvätska) I ISO-standarden 4406:1999 beskrivs ett sätt att sammanfatta fördelningen av föroreningar i en vätska genom att räkna antal partiklar i ett prov på 100 ml från hydraulvätskan: dessa värden byggs upp gradvis. För att göra dessa värden lättare att förstå räknar man idag om de till sifferkoder enligt nedanstående tabell. Varje kod motsvarar en viss partikelstorlek, som är särskilt vanliga vid slitage och skador i hydraulsystem: 4, 6 och 14 µm(c). Exempel: partiklar större än 4 µm(c) motsvarar ISO 20 (eftersom partiklar är fler än men färre än ). På samma sätt motsvarar partiklar större än 6 µm(c) ISO partiklar större än 14 µm(c) ISO 13. En vätska med dessa föroreningsnivåer skulle rapporteras som 20/18/13. När mätningen från ett av storleksomfången ger ett värde på färre än 20 partiklar föregås kodvärdet för det omfånget symbolen >. ISO-kod Antal partiklar per 100 ml prov Fler än Upp till och med Parker Hannifin Corporation

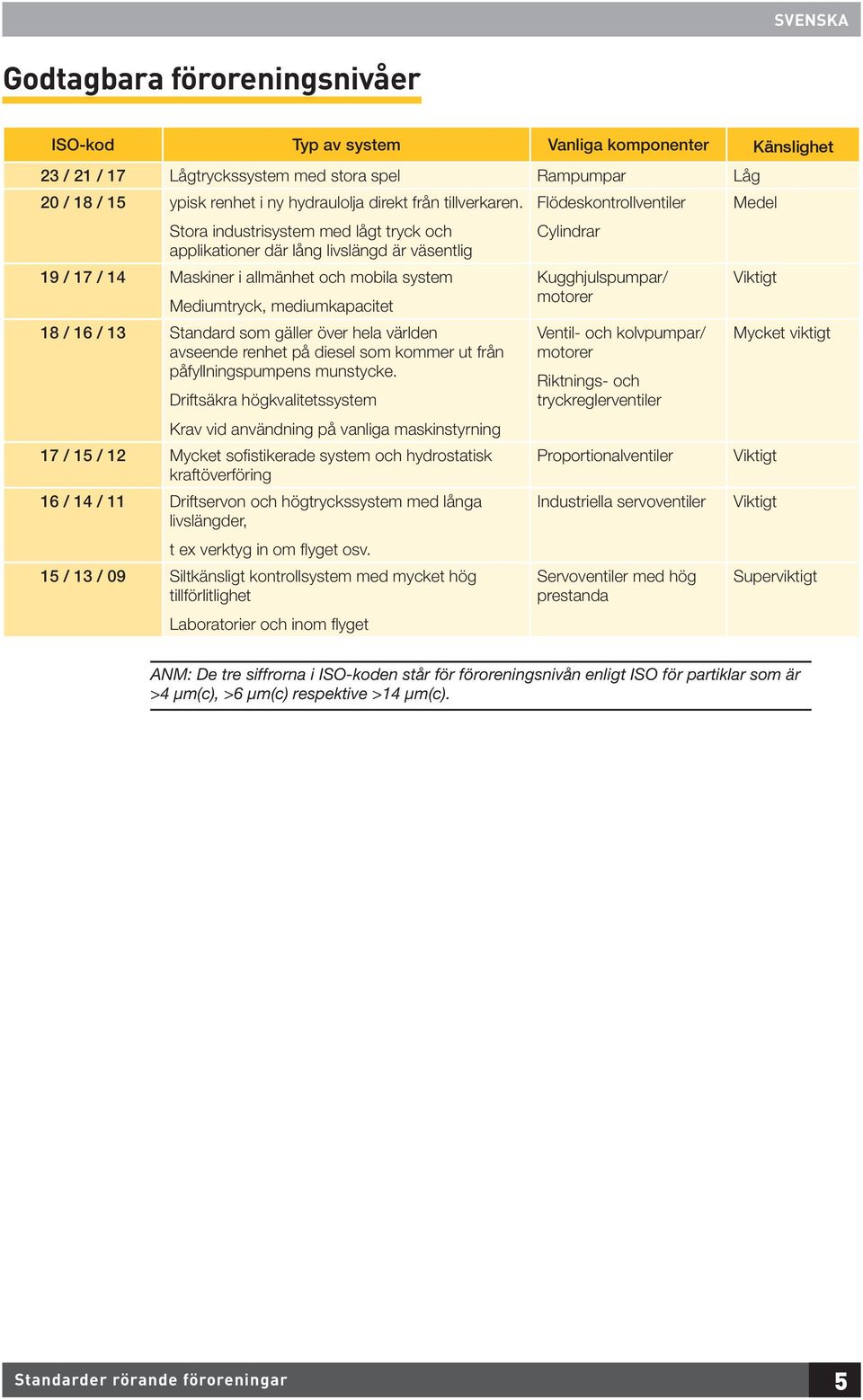

5 SVENSKA Godtagbara föroreningsnivåer ISO-kod Typ av system Vanliga komponenter Känslighet 23 / 21 / 17 Lågtryckssystem med stora spel Rampumpar Låg 20 / 18 / 15 ypisk renhet i ny hydraulolja direkt från tillverkaren. Stora industrisystem med lågt tryck och applikationer där lång livslängd är väsentlig 19 / 17 / 14 Maskiner i allmänhet och mobila system Mediumtryck, mediumkapacitet 18 / 16 / 13 Standard som gäller över hela världen avseende renhet på diesel som kommer ut från påfyllningspumpens munstycke. Driftsäkra högkvalitetssystem Krav vid användning på vanliga maskinstyrning 17 / 15 / 12 Mycket sofistikerade system och hydrostatisk kraftöverföring 16 / 14 / 11 Driftservon och högtryckssystem med långa livslängder, t ex verktyg in om flyget osv. 15 / 13 / 09 Siltkänsligt kontrollsystem med mycket hög tillförlitlighet Laboratorier och inom flyget Flödeskontrollventiler Cylindrar Kugghjulspumpar/ motorer Ventil- och kolvpumpar/ motorer Riktnings- och tryckreglerventiler Proportionalventiler Industriella servoventiler Servoventiler med hög prestanda Medel Viktigt Mycket viktigt Viktigt Viktigt Superviktigt ANM: De tre siffrorna i ISO-koden står för föroreningsnivån enligt ISO för partiklar som är >4 µm(c), >6 µm(c) respektive >14 µm(c). Standarder rörande föroreningar 5

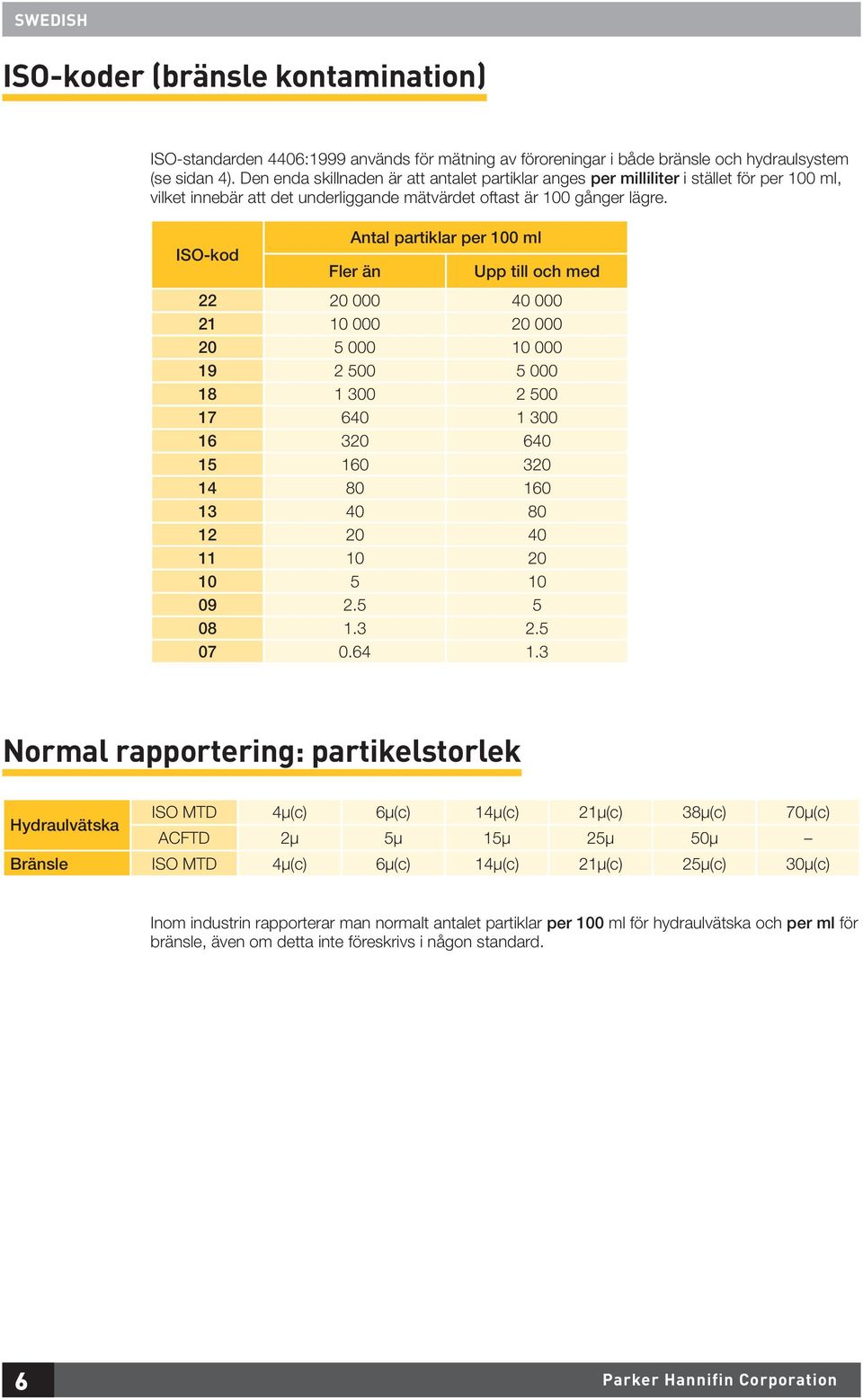

6 SWEDISH ISO-koder (bränsle kontamination) ISO-standarden 4406:1999 används för mätning av föroreningar i både bränsle och hydraulsystem (se sidan 4). Den enda skillnaden är att antalet partiklar anges per milliliter i stället för per 100 ml, vilket innebär att det underliggande mätvärdet oftast är 100 gånger lägre. ISO-kod Antal partiklar per 100 ml Fler än Upp till och med Normal rapportering: partikelstorlek ISO MTD 4µ(c) 6µ(c) 14µ(c) 21µ(c) 38µ(c) 70µ(c) Hydraulvätska ACFTD 2µ 5µ 15µ 25µ 50µ Bränsle ISO MTD 4µ(c) 6µ(c) 14µ(c) 21µ(c) 25µ(c) 30µ(c) Inom industrin rapporterar man normalt antalet partiklar per 100 ml för hydraulvätska och per ml för bränsle, även om detta inte föreskrivs i någon standard. 6 Parker Hannifin Corporation

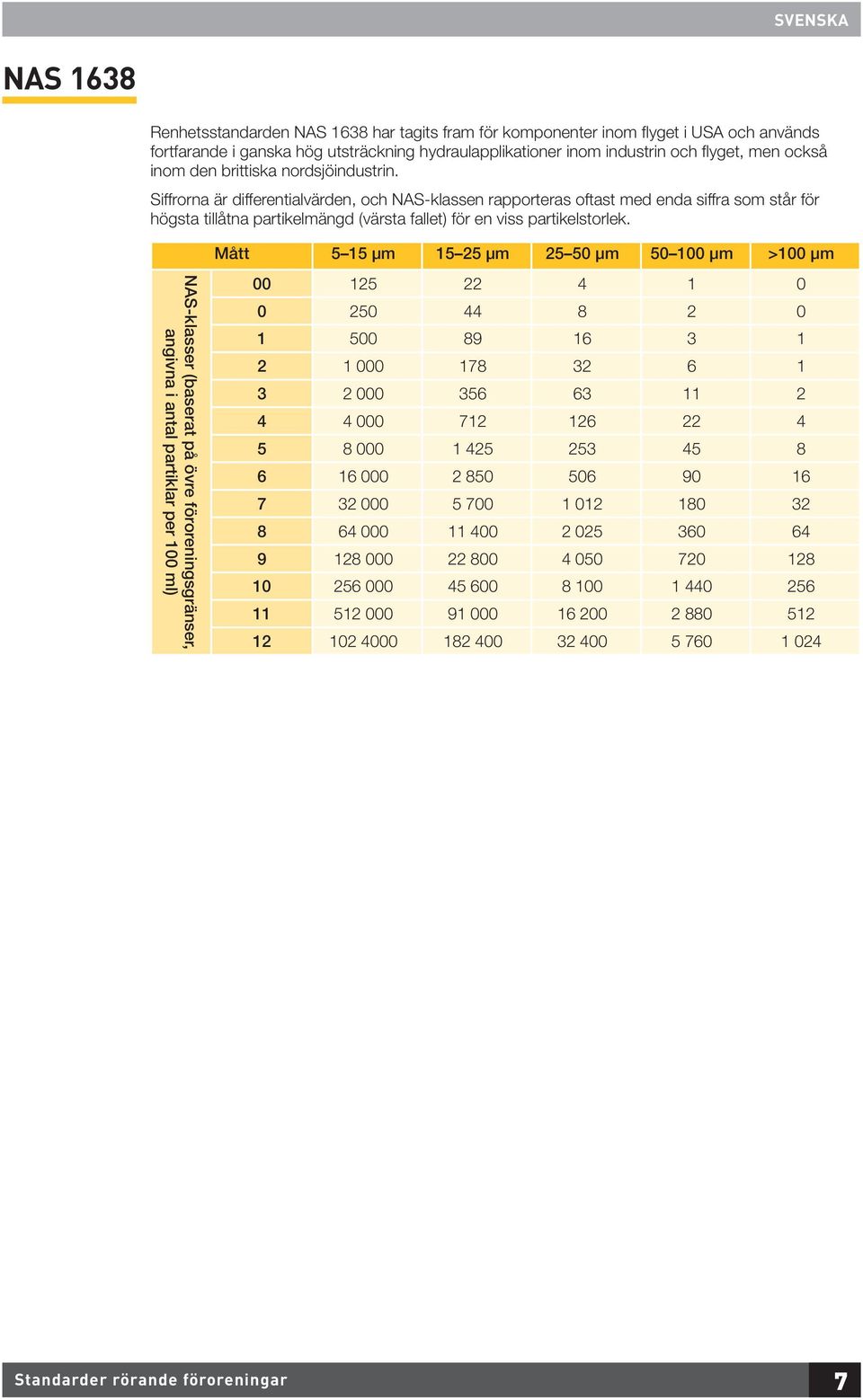

7 SVENSKA NAS 1638 Renhetsstandarden NAS 1638 har tagits fram för komponenter inom flyget i USA och används fortfarande i ganska hög utsträckning hydraulapplikationer inom industrin och flyget, men också inom den brittiska nordsjöindustrin. Siffrorna är differentialvärden, och NAS-klassen rapporteras oftast med enda siffra som står för högsta tillåtna partikelmängd (värsta fallet) för en viss partikelstorlek. Mått 5 15 µm µm µm µm >100 µm NAS-klasser (baserat på övre föroreningsgränser, angivna i antal partiklar per 100 ml) Standarder rörande föroreningar 7

8 SWEDISH SAE AS4059 utg. E Observera att denna standard är tekniskt identisk med ISO Övre föroreningsgränser (i antal partiklar per 100 ml) MTD >4µm(c) >6µm(c) >14µm(c) >21µm(c) >38µm(c) >70µm(c) ACFTD >2µm >5µm >15µm >25µm >50µm >100µm Storlek kod A B C D E F MTD ACFTD ISO11171 (kalibrering eller räkning i optiskt mikroskop partikelstorlek baserad på projicerad, areaekivalent diameter) ISO4402 (kalibrering eller räkning i optiskt mikroskop partikelstorlek baserad på längst måttet) 8 Parker Hannifin Corporation

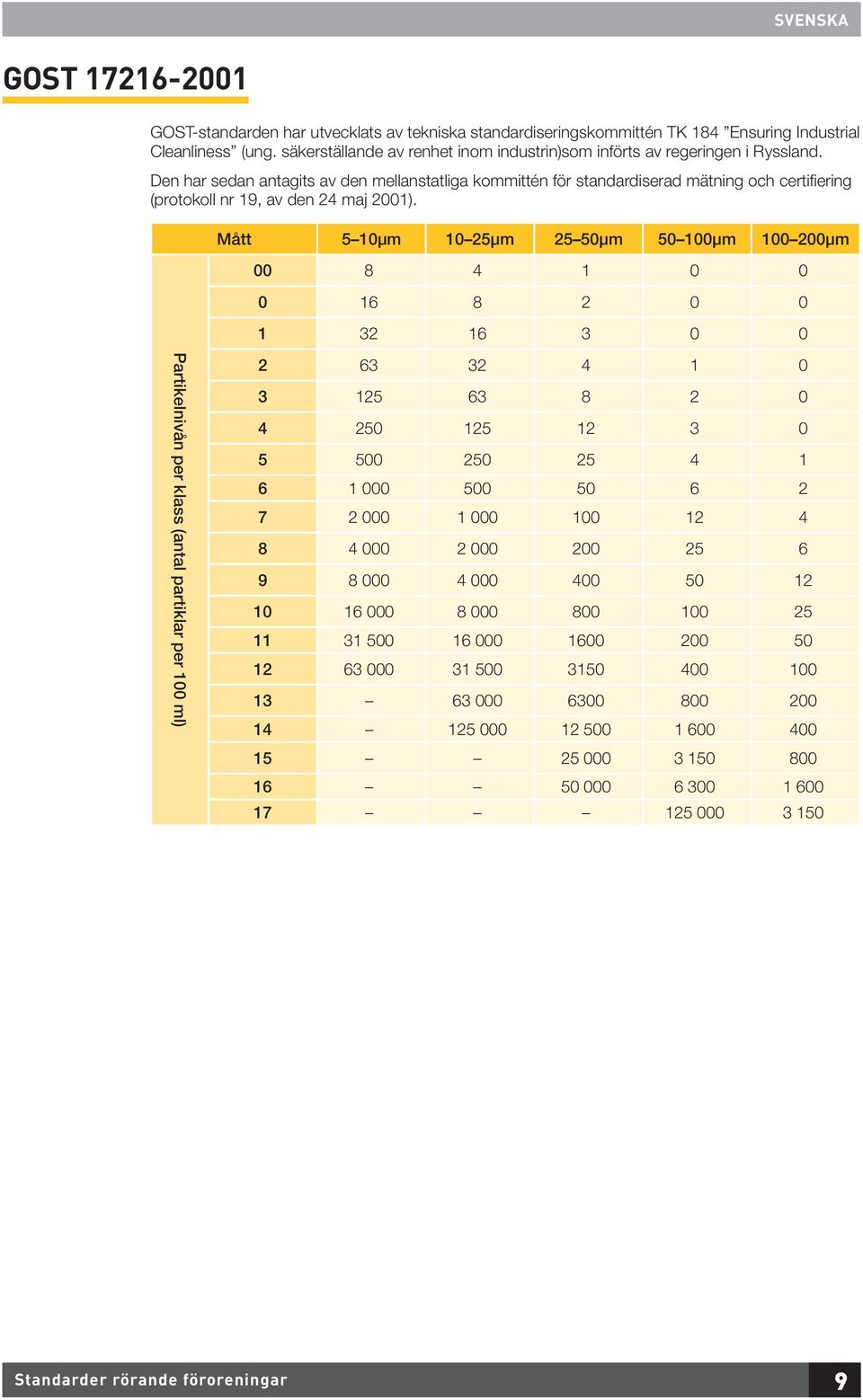

9 SVENSKA GOST GOST-standarden har utvecklats av tekniska standardiseringskommittén TK 184 Ensuring Industrial Cleanliness (ung. säkerställande av renhet inom industrin)som införts av regeringen i Ryssland. Den har sedan antagits av den mellanstatliga kommittén för standardiserad mätning och certifiering (protokoll nr 19, av den 24 maj 2001). Mått 5 10µm 10 25µm 25 50µm µm µm Partikelnivån per klass (antal partiklar per 100 ml) Standarder rörande föroreningar 9

10 SWEDISH NAV AIR 10-1A-17 Den standard USAs flotta tillämpar för hydraulvätska på flygplan definieras i handboken Aviation Hydraulics Manual (1989), tabell 2-1, Navy Standard for Particulate Cleanliness (ung. Flygets hydraulikhandbok, tabell 2-1, flottans standard för partikelhalt). FLOTTANS STANDARD FÖR HYDRAULVÄTSKA GÄLLER FÖR HYDRAULSYSTEM PÅ FLYGPLAN Partikelstorlek in µm Partikelnivån per klass Antal partiklar per 100 ml > Tabell för jämförelse mellan ISO, NAS och SAE Jämförelsen gäller endast partrikelräkning. Vid bekräftelse av partikelstandard bör hänvisning göras till den rekommenderade experimentella proceduren. ISO/DIS 4406 BS 05/42 Försvarsstandard 05/42 Tabell A Tabell B 13 / 11 / 08 2 NAS 1638 SAE / 12 / / 13 / / 14 / F 16 / 14 / / 15 / / 15 / F 17 / 15 / / 16 / / 16 / F 18 / 16 / / 17 / / 17 / / 18 / / 18 / F 20 / 18 / / 19 / F 21 / 19 / / 20 / / 20 / / 21 / / 21 / / 22 / / 23 / Parker Hannifin Corporation

11 SVENSKA Ppm-omräkningstabell Förorening i procent mot ppm (miljondelar) Procent ppm 100% % % % % % 10 Volym Exempel 1 1 litre = ml 1 PPM = 1 µl in 1 litre 400 ppm i 1 liter = 400 µl Exempel 2 Ett uppmätt värde på 250 ppm motsvarar en vattenvolym på 0,1 liter som blandas ut i ett system på 400 liter. Standarder rörande föroreningar 11
