1 1 INSTLLTIONSNVISNING MC Revision 3

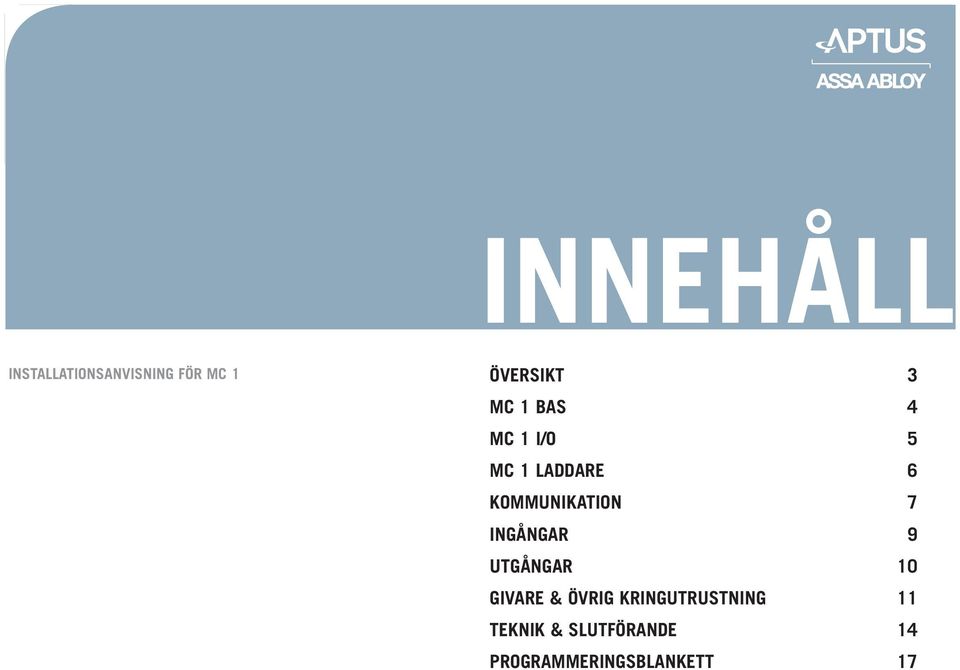

2 INNEHÅLL INSTLLTIONSNVISNING NCKDHFKCHSDKHFCKJ FÖR MC 1 ÖVERSIKT 3 MC 1 S 4 MC 1 I/O 5 MC 1 LDDRE 6 KOMMUNIKTION 7 INGÅNGR 9 UTGÅNGR 10 GIVRE & ÖVRIG KRINGUTRUSTNING 11 TEKNIK & SLUTFÖRNDE 14 PROGRMMERINGSLNKETT 17

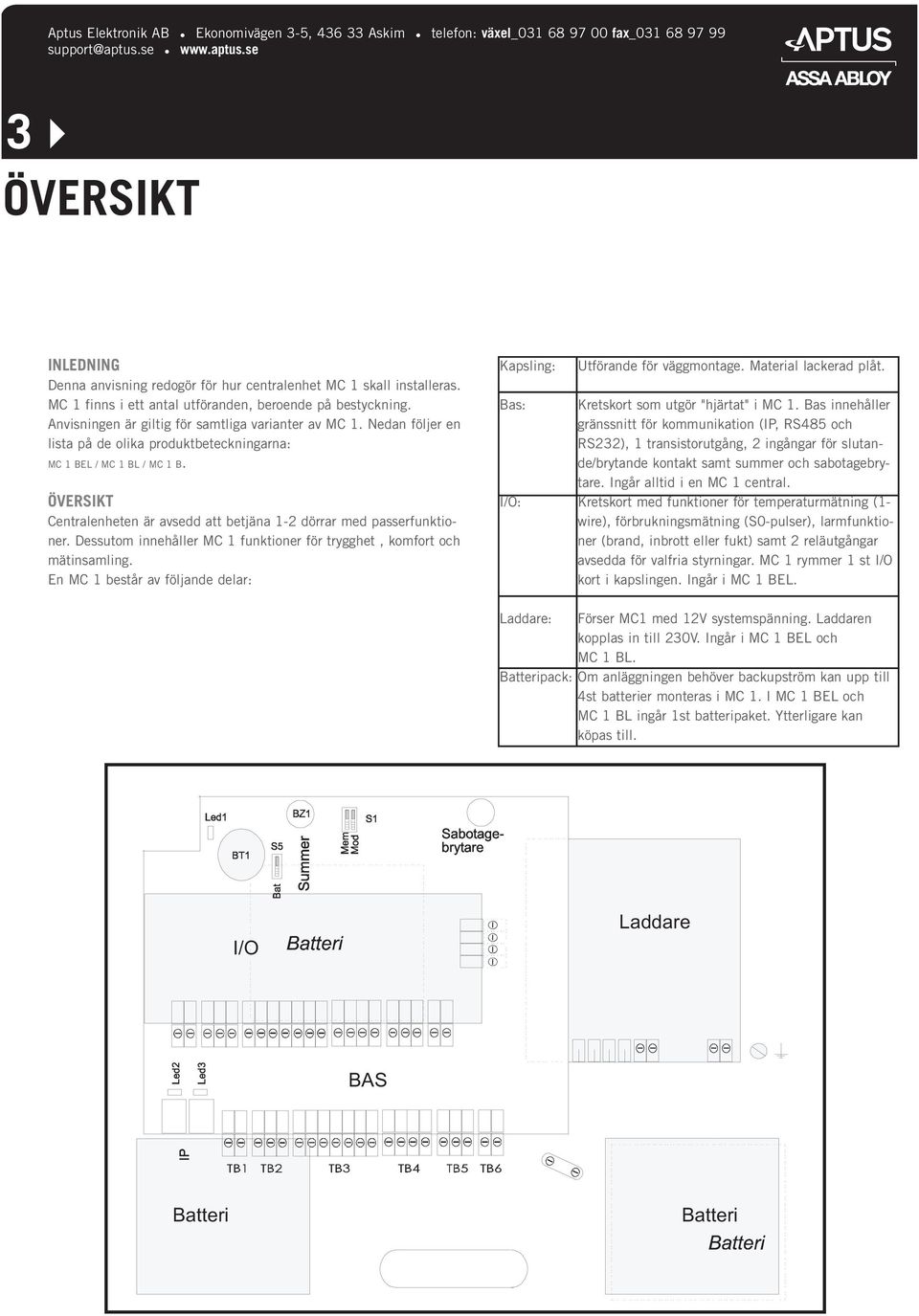

3 3 ÖVERSIKT INLEDNING Denna anvisning redogör för hur centralenhet MC 1 skall installeras. MC 1 finns i ett antal utföranden, beroende på bestyckning. nvisningen är giltig för samtliga varianter av MC 1. Nedan följer en lista på de olika produktbeteckningarna: MC 1 EL / MC 1 L / MC 1. ÖVERSIKT Centralenheten är avsedd att betjäna 1-2 dörrar med passerfunktioner. Dessutom innehåller MC 1 funktioner för trygghet, komfort och mätinsamling. En MC 1 består av följande delar: Kapsling: Utförande för väggmontage. Material lackerad plåt. as: Kretskort som utgör "hjärtat" i MC 1. as innehåller gränssnitt för kommunikation (IP, RS485 och RS232), 1 transistorutgång, 2 ingångar för slutande/brytande kontakt samt summer och sabotagebrytare. Ingår alltid i en MC 1 central. I/O: Kretskort med funktioner för temperaturmätning (1- wire), förbrukningsmätning (S0-pulser), larmfunktioner (brand, inbrott eller fukt) samt 2 reläutgångar avsedda för valfria styrningar. MC 1 rymmer 1 st I/O kort i kapslingen. Ingår i MC 1 EL. Laddare: Förser MC1 med 12V systemspänning. Laddaren kopplas in till 230V. Ingår i MC 1 EL och MC 1 L. atteripack: Om anläggningen behöver backupström kan upp till 4st batterier monteras i MC 1. I MC 1 EL och MC 1 L ingår 1st batteripaket. Ytterligare kan köpas till. I/O Laddare S atteri atteri

4 4 MC 1 S LYSDIODER Led 1: Led 2: Led 3: Fast grönt Normaldrift Dubbelblinkande grönt atteridrift Enkelblinkande grönt Ej programmerad Släckt Centralen ej i drift Gul Röd Släckt Gul Röd Släckt IP1 ansluten med 100Mb IP1 ansluten med 10Mb IP1 saknar anslutning IP2 ansluten med 100Mb IP2 ansluten med 10Mb IP2 saknar anslutning Led 6: linkande röd Data sänds på -485 (ptus 485) Led 7: linkande röd Data sänds på S-485 (Slav 485) Led 8: Grön Transistorutgång på T1 aktiv Led 9: linkande gul Data tas emot på -485 Led 10: linkande gul Data tas emot på S-485 SUMMER En summer finns inbyggd på baskortet. Summerns funktion programmeras via Multiccess. Multiccess betraktar summern som en utgång. Du kan t.ex.låta summern ljuda om någon lyfter på locket till MC 1. SWITCHR S1.1: Mem S1.2: Modem On Off On Off Test eller nollställning av minne Normal Modem Ej modem S2: sabotagebrytare Detekterar om locket lyfts av. Fjäder mellan switch och kåpa håller switchen sluten när kåpan sitter på. Programmeras som ingång i Multiccess. S3: On -485 bussen terminerad. S4: On S-485 bussen terminerad. S5: Minnesbackup On Off Kretskortsbatteri T1 inkopplat. Kretskortsbatteri T1 urkopplat. Obs! Om ni nollställer minnet med denna så nollställs även nätverksparametrar. NSLUTNINGR IP1: RJ45-jack för anslutning av nätverkskommunikation. IP2: RJ45-jack för anslutning av nätverkskommunikation. T1: Utgång (transistor). ktiv utgång ger T1:1,2 = 0,12V. (Inaktiv: 12V,12V) T2: Ingångar, 2st, för potentialfri slutning / brytning. T3: RS-232 för kommunikation med Multiccess, modem eller serieport. T4: -485, kommunikation med kringutrustning för MC1. T5: S-485, kommunikation mellan master och slav. T6: Om laddare ej används kan as istället få sin 12V-matning här.

5 5 I/O LYSDIODER Led 1-8: Fast röd linkande röd Släckt Led 9-10: Fast Röd Släckt Ingång sluten /larmläge Linjefel /sabotage på ingångs-slingan Ingång öppen /normalläge Utgång aktiv /relä draget Utgång inaktiv /relä i viloläge I/O SWITCHR S1: On Terminering av -485 bussen. J2,4: yglar för omkoppling av reläets funktion på utgång 1. Höger: ISO Vänster: PWR Reläet ger potentialfri slutning med växlande kontakt. Reläet levererar 12V. Vila: 1:Gnd 2:Open 3:12V ktivt: 1:Gnd 2:12V 3:Open J3,5: yglar för utgång 2. Se utgång 1. Höger: ISO Vänster: PWR Reläet ger potentialfri slutning. Reläet levererar 12V. NSLUTNINGR T1: T2: T3: T4: 8 st. ingångar för potentialfri slutning eller balanserad slinga. UT 1, utgång för potentialfri slutning /brytning via relä. Går att konfigurera till att mata 12V via utgången (J2,4). UT 2, utgång för potentialfri slutning /brytning via relä. Går att konfigurera till att mata 12V via utgången (J3,5)). 1-Wire, 3-polig skruvplint till vilken 1-Wire-bussen skall anslutas. EXTERNT MONTGE Du kan komplettera din MC 1 med fler I/O-moduler. Dessa skall anslutas över ptus485-bussen till MC 1. Totalt kan MC 1 ha 4 st. I/O-moduler (Den inbyggda inräknad). De extra I/O-modulerna levereras i en egen plåtkapsling. Kapslingen innehåller en sabotagebrytare som kan anslutas till någon av ingångarna på I/O-modulen. Figuren nedanför visar en I/O-modul inrymt i egen kapsling. Kapslingen är mycket lik MC 1-kapslingen.. T5: T6: Här levereras 12V till externa enheter, som t.ex. detektorer och sirener. Samma funktion som T5. I/O T7: Om I/O är extern monterat ansluts det till MC 1 via T7. Om det är internmonterat skall T7 ej användas.

6 6 LDDRE Laddaren förser MC1 och eventuell kringutrustning med 12V matning. Dessutom underhållsladdar den de backupbatterier som kan ingå i en MC1-central. Laddaren matas med 230V C. INKOPPLING 230 V Obs! Installation av starkström får endast göras av behörig elektriker. Lossa skyddskåpan från laddaren. nslut till J3:1,2 samt skyddsjord gröngul till jordskruven. ehåll ytterisoleringen på hela vägen fram till skyddskåpan enligt bilden nedan. Obs! Kabeln måste vara dubbelisolerad hela vägen fram till skyddskåpan. Splitta upp så att den gröngula har mer slack än blå och brun. Dra fast kabeldragavlastningen med en 5.5mm hylsa. En skruvplint på MC1 as måste lossas för att kunna utföra operationen. Kabeln skall ej vara spänd mellan dragavlastningen fram till laddaren. Sätt tillbaka skyddskåpan över starkströmsdelarna. TEKNISK DT, LDDRE OCH TTERI Nätspänning: 230 V C +/-10%, 50Hz Utspänning 12 V DC (nom.) *)1. Laddningsspänning: Max 16.8 V DC Utström (max. kontinuerligt): 0.5 Utström (max. intermittent): 2 atterikapacitet: Upp till 2.0 h/pack (vid 12V) Max 8 h med fyra batteripaket. ackuptid: Funktioner: atterilivslängd: Helt beroende på vilken utrustning som skall matas och hur denna används. Vid ett uttag på 100m kan ett batteripaket räcka i 20 timmar. Laddström, batterispänning och nätspänningsbortfall övervakas kontinuerligt. Ca 7år, därefter bör batteriet bytas. Laddare J5 J4 J1 J3 atteri INKOPPLING V TTERI MC1 levereras normalt med en batteripack, som är inkopplad till kontakt 1 på laddar-kortet. Upp till 4 batteripackar är möjligt att installera, och de ansluts då på varsin kontakt i laddaren 1-4. atteri positionen under baskortet används först för att spara på NCKDHFKCHSDKHFCKJ utrymmet. Med bygeln J4 på laddarkortet kan batterierna kopplas ur. Vid leverans är den urkopplad. När driftsättning är klar skall bygeln sättas på, obs! anslut först 230V därefter batterierna med J4. ygeln J5 bryter 12V matning från laddaren. Se också MC1-atteri Installationsanvisning för ytterligare information om montering och inkoppling av batteripaketen. *)1: Systemspänningen som laddaren ger ut är höjd från 12.0V till 13.5V. Detta infördes från Revision E av laddaren. Denna började säljas under år 2007.

7 7 KOMMUNIKTION NÄTVERK MC1 kan anslutas till nätverk. Detta skall i så fall anslutas till IP1 på baskortet. Om annan utrustning behöver anslutas till nätverket kan detta göras till IP2 eftersom switchfunktionalitet finns på MC1 as. Om MC1 är installerad i en lägenhet måste nätverksinstallationen lösas så att lägenhetsinnehavaren ej behöver öppna kapslingen till MC1 för att komma åt sitt nätverksuttag. MC1 kan anslutas till nätverk oberoende om den är en master eller en slav. Tänk på att inte ansluta direkt till internet, brandvägg skall finnas. Kommunikationshastighet: 10/100 Mbit/sek. Kabeltyp: CT5 eller CT6. RS-232 INKOPPLING Till en MC 1-master kan kommunikationen från Multiccess ske via RS-232. Inkoppling sker via T3 på MC 1 bas. Kommunikationen kan ske direkt eller via någon typ av modem. Du kan också använda RS-232 porten för att ordna sekundär kommunikation, om den primära via nätverket ej fungerar. Kommunikationshastighet: Kabeltyp: 9600 aud ptus programmeringskabel eller modemkabel Uppkoppling direkt till datorns serieport nslut programmeringskabeln till T3. Specificerad längd för RS 232 som används är 15 meter. Normalt fungerar det med längre avstånd mellan master och dator, 20 till 50 meter är inte ovanligt. Vid längre avstånd bör korthållsmodem (trådbundet) eller telemodem användas. utbyter information genom ett kommunikationsnät enligt RS485- specifikation. Denna kommunikation är mycket tålig mot störningar, men man bör ändå undvika att förlägga kommunikationskabeln parallellt med kraftkabel längre sträckor. Till varje master kan man ansluta 63 st slavar. Centralerna kopplas ihop med partvinnad kabel till en slinga. Observera att det inte är tillåtet att koppla slingan så att det uppstår ett stjärnnät. Låt och bilda ett par och GND ett par. Kommunikationshastighet: aud. Kabeltyp: Partvinnad kabel typ ELLX eller ELQY skall användas. 4 ledare används, 1 par till data (+) och 1 par till GND. Största avståndet mellan de två ändpunkterna på kommunikations-slingan är normalt 1100 meter. ON MC1 S MC1 M MC1 S MC1 S GND ON OFF G N D S 4 GND OFF 1 2 GND GND Terminering av slingan. Vid de två centraler som är placerade vid slingans ändpunkter skall ni terminera anslutning och. Detta görs med hjälp av omkopplare S4:1 och 2, se bild. ON=Terminerat Centralerna behöver inte sitta i adressordning utan placeras i den ordning man finner lämplig med tanke på kabeldragningen. ON 1 2 Vit Gul run Grön Uppkoppling via modem (tele, korthålls eller GSM) nslut modemkabeln till T3. nslut andra änden till modemet. Om du valt uppringd anslutning kommer uppringning att kunna initieras från båda håll, dvs både Multiccess respektive mastern kan starta en uppringning om det finns data som behöver överföras. Sätt S1.2 = On, Modem. Vit Gul run Grå Rosa Grön Om telelinje saknas kan ett GSMmodem installeras istället. SLV485 Centralerna, mastern och dess slavar,

8 8 PTUS485 På ptus485-bussen kommunicerar MC 1 med sin interna eller externa utrustning såsom I/O-moduler, kortläsare och Låsmotor. Enheterna får både matning, 12V, och kommunikation på denna 4- trådsbuss. Undvik att förlägga kommunikationskabeln parallellt med kraftkabel längre sträckor. Till varje MC1 askort kan max 31 enheter anslutas. Ihopkoppling av enheterna sker med partvinnad kabel till en slinga. Kommunikationshastighet: aud. Kabeltyp: Partvinnad kabel typ ELLX eller ELQY bör användas. 4 ledare används, 1 par till data (+) och 1 par till GND och 12V. Största avståndet mellan de två ändpunkterna på kommunikationsslingan är normalt 200 meter. Obs 1! Tänk på att ptus485 enheterna har sin strömförsörjning via kablaget. eroende på vad du ansluter kan arean behöva ökas eller avståndet minskas. Du kan öka arean genom att använda ptuskabel. Den är en partvinnad 2-pars kabel med grövre area i ena paret: 2x0.15mm 2 + 2x1.0mm 2. Obs 2! ptus485 bussen är inte avsedd för större installationsavstånd, och skall hållas lokal inom en och samma byggnad. as I/O Låsmotor D70L 12V GND 12V GND 12V GND 12V GND ON ON OFF OFF Terminering av slingan. Vid de två enheter som befinner sig vid slingans ändar skall terminering aktiveras. Detta görs med hjälp av omkopplare 1 och 2, ON=Terminerat.

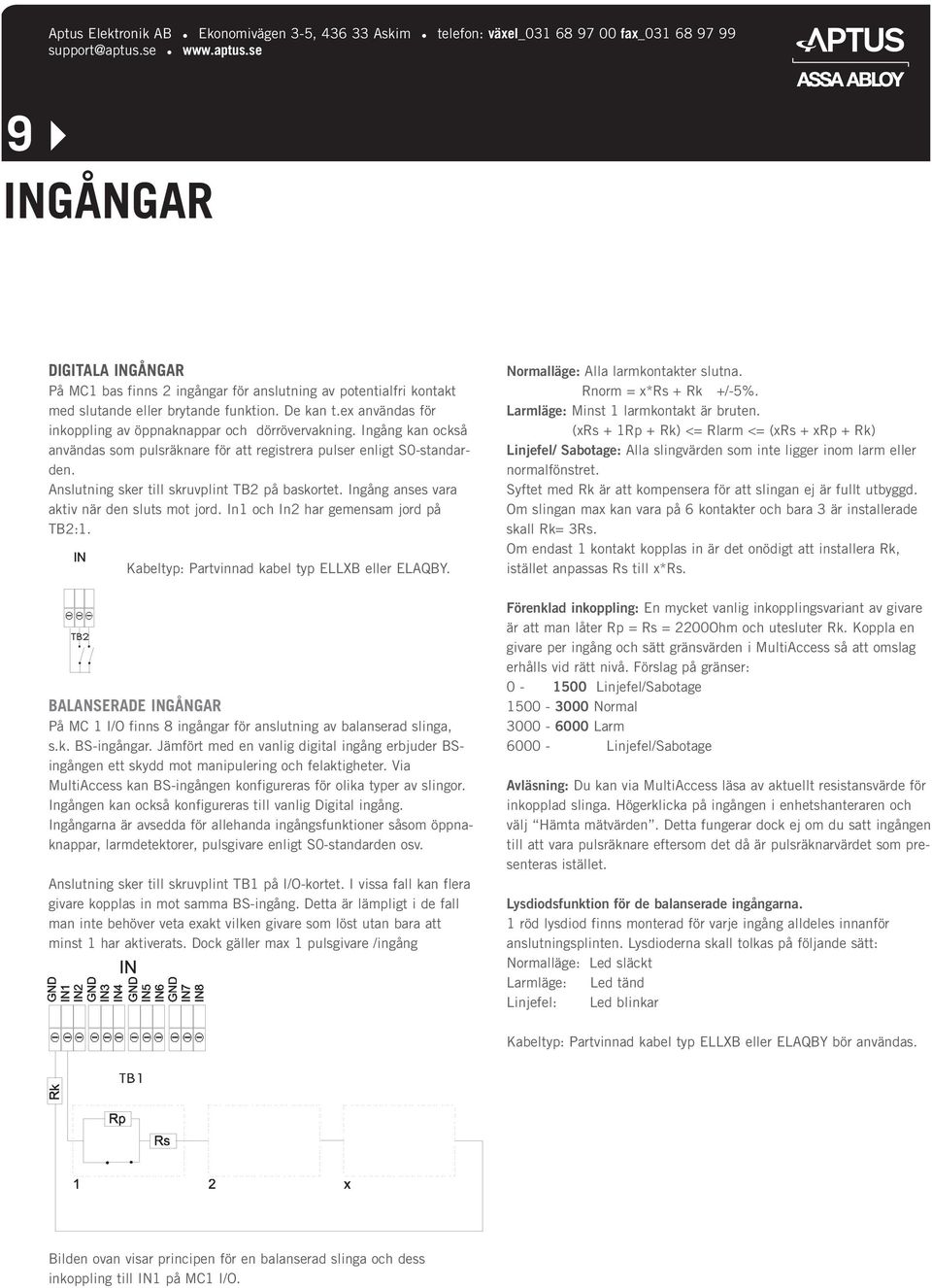

9 9 INGÅNGR DIGITL INGÅNGR På MC1 bas finns 2 ingångar för anslutning av potentialfri kontakt med slutande eller brytande funktion. De kan t.ex användas för inkoppling av öppnaknappar och dörrövervakning. Ingång kan också användas som pulsräknare för att registrera pulser enligt S0-standarden. nslutning sker till skruvplint T2 på baskortet. Ingång anses vara aktiv när den sluts mot jord. In1 och In2 har gemensam jord på T2:1. Kabeltyp: Partvinnad kabel typ ELLX eller ELQY. LNSERDE INGÅNGR På MC 1 I/O finns 8 ingångar för anslutning av balanserad slinga, s.k. S-ingångar. Jämfört med en vanlig digital ingång erbjuder Singången ett skydd mot manipulering och felaktigheter. Via Multiccess kan S-ingången konfigureras för olika typer av slingor. Ingången kan också konfigureras till vanlig Digital ingång. Ingångarna är avsedda för allehanda ingångsfunktioner såsom öppnaknappar, larmdetektorer, pulsgivare enligt S0-standarden osv. nslutning sker till skruvplint T1 på I/O-kortet. I vissa fall kan flera givare kopplas in mot samma S-ingång. Detta är lämpligt i de fall man inte behöver veta exakt vilken givare som löst utan bara att minst 1 har aktiverats. Dock gäller max 1 pulsgivare /ingång Normalläge: lla larmkontakter slutna. Rnorm = x*rs + Rk +/-5%. Larmläge: Minst 1 larmkontakt är bruten. (xrs + 1Rp + Rk) <= Rlarm <= (xrs + xrp + Rk) Linjefel/ Sabotage: lla slingvärden som inte ligger inom larm eller normalfönstret. Syftet med Rk är att kompensera för att slingan ej är fullt utbyggd. Om slingan max kan vara på 6 kontakter och bara 3 är installerade skall Rk= 3Rs. Om endast 1 kontakt kopplas in är det onödigt att installera Rk, istället anpassas Rs till x*rs. Förenklad inkoppling: En mycket vanlig inkopplingsvariant av givare är att man låter Rp = Rs = 2200Ohm och utesluter Rk. Koppla en givare per ingång och sätt gränsvärden i Multiccess så att omslag erhålls vid rätt nivå. Förslag på gränser: Linjefel/Sabotage Normal Larm Linjefel/Sabotage vläsning: Du kan via Multiccess läsa av aktuellt resistansvärde för inkopplad slinga. Högerklicka på ingången i enhetshanteraren och välj Hämta mätvärden. Detta fungerar dock ej om du satt ingången till att vara pulsräknare eftersom det då är pulsräknarvärdet som presenteras istället. Lysdiodsfunktion för de balanserade ingångarna. 1 röd lysdiod finns monterad för varje ingång alldeles innanför anslutningsplinten. Lysdioderna skall tolkas på följande sätt: Normalläge: Led släckt Larmläge: Led tänd Linjefel: Led blinkar Kabeltyp: Partvinnad kabel typ ELLX eller ELQY bör användas. ilden ovan visar principen för en balanserad slinga och dess inkoppling till IN1 på MC1 I/O.

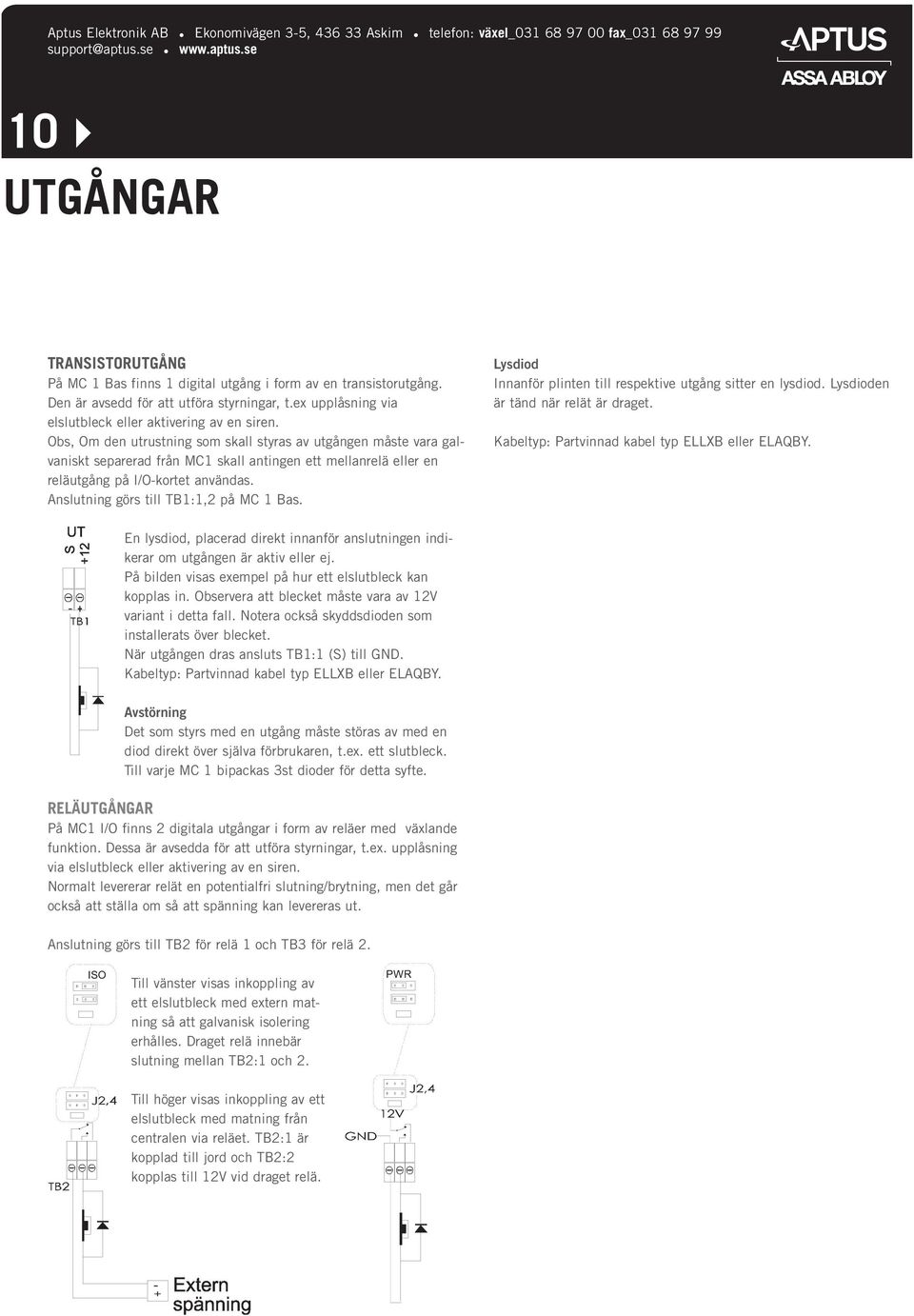

10 10 UTGÅNGR TRNSISTORUTGÅNG På MC 1 as finns 1 digital utgång i form av en transistorutgång. Den är avsedd för att utföra styrningar, t.ex upplåsning via elslutbleck eller aktivering av en siren. Obs, Om den utrustning som skall styras av utgången måste vara galvaniskt separerad från MC1 skall antingen ett mellanrelä eller en reläutgång på I/O-kortet användas. nslutning görs till T1:1,2 på MC 1 as. Lysdiod Innanför plinten till respektive utgång sitter en lysdiod. Lysdioden är tänd när relät är draget. Kabeltyp: Partvinnad kabel typ ELLX eller ELQY. En lysdiod, placerad direkt innanför anslutningen indikerar om utgången är aktiv eller ej. På bilden visas exempel på hur ett elslutbleck kan kopplas in. Observera att blecket måste vara av 12V variant i detta fall. Notera också skyddsdioden som installerats över blecket. När utgången dras ansluts T1:1 (S) till GND. Kabeltyp: Partvinnad kabel typ ELLX eller ELQY. vstörning Det som styrs med en utgång måste störas av med en diod direkt över själva förbrukaren, t.ex. ett slutbleck. Till varje MC 1 bipackas 3st dioder för detta syfte. RELÄUTGÅNGR På MC1 I/O finns 2 digitala utgångar i form av reläer med växlande funktion. Dessa är avsedda för att utföra styrningar, t.ex. upplåsning via elslutbleck eller aktivering av en siren. Normalt levererar relät en potentialfri slutning/brytning, men det går också att ställa om så att spänning kan levereras ut. nslutning görs till T2 för relä 1 och T3 för relä 2. ISO Till vänster visas inkoppling av ett elslutbleck med extern matning så att galvanisk isolering erhålles. Draget relä innebär slutning mellan T2:1 och 2. PWR Till höger visas inkoppling av ett elslutbleck med matning från centralen via reläet. T2:1 är kopplad till jord och T2:2 kopplas till 12V vid draget relä.

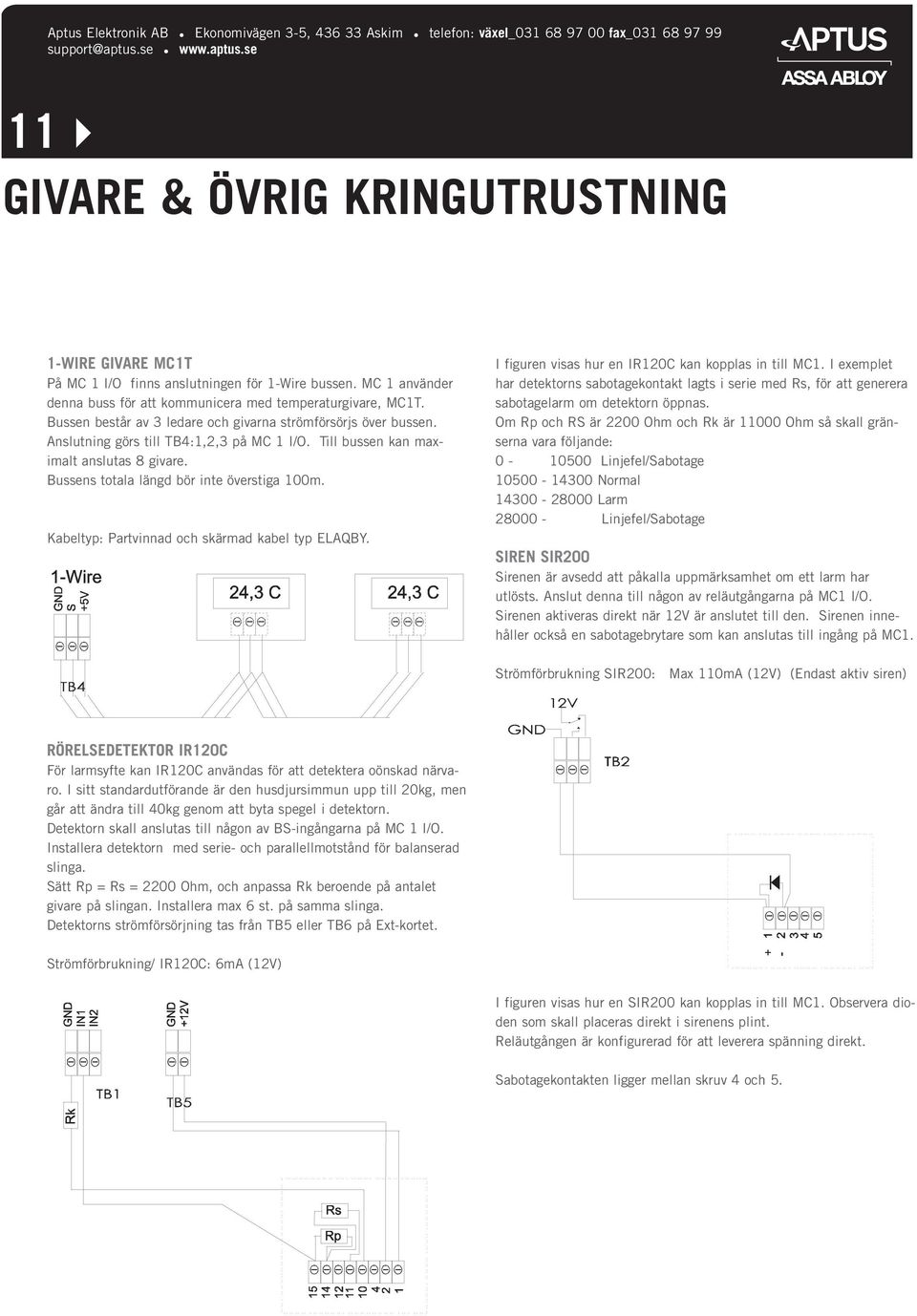

11 11 GIVRE & ÖVRIG KRINGUTRUSTNING 1-WIRE GIVRE MC1T På MC 1 I/O finns anslutningen för 1-Wire bussen. MC 1 använder denna buss för att kommunicera med temperaturgivare, MC1T. ussen består av 3 ledare och givarna strömförsörjs över bussen. nslutning görs till T4:1,2,3 på MC 1 I/O. Till bussen kan maximalt anslutas 8 givare. ussens totala längd bör inte överstiga 100m. Kabeltyp: Partvinnad och skärmad kabel typ ELQY. I figuren visas hur en IR120C kan kopplas in till MC1. I exemplet har detektorns sabotagekontakt lagts i serie med Rs, för att generera sabotagelarm om detektorn öppnas. Om Rp och RS är 2200 Ohm och Rk är Ohm så skall gränserna vara följande: Linjefel/Sabotage Normal Larm Linjefel/Sabotage SIREN SIR200 Sirenen är avsedd att påkalla uppmärksamhet om ett larm har utlösts. nslut denna till någon av reläutgångarna på MC1 I/O. Sirenen aktiveras direkt när 12V är anslutet till den. Sirenen innehåller också en sabotagebrytare som kan anslutas till ingång på MC1. Strömförbrukning SIR200: Max 110m (12V) (Endast aktiv siren) RÖRELSEDETEKTOR IR120C För larmsyfte kan IR120C användas för att detektera oönskad närvaro. I sitt standardutförande är den husdjursimmun upp till 20kg, men går att ändra till 40kg genom att byta spegel i detektorn. Detektorn skall anslutas till någon av S-ingångarna på MC 1 I/O. Installera detektorn med serie- och parallellmotstånd för balanserad slinga. Sätt Rp = Rs = 2200 Ohm, och anpassa Rk beroende på antalet givare på slingan. Installera max 6 st. på samma slinga. Detektorns strömförsörjning tas från T5 eller T6 på Ext-kortet. Strömförbrukning/ IR120C: 6m (12V) I figuren visas hur en SIR200 kan kopplas in till MC1. Observera dioden som skall placeras direkt i sirenens plint. Reläutgången är konfigurerad för att leverera spänning direkt. Sabotagekontakten ligger mellan skruv 4 och 5.

12 12 MGNETKONTKT MK440-2K2 nslut magnetkontakten till valfri ingång. Välj gärna någon av ingångarna på MC 1 I/O så att kontakten kan anslutas som balanserad slinga. MK440-2k2 har ett 2K2 parallellt med larmkontakten för att underlätta installationen. I figuren visas hur en MK440-2K2 kan kopplas in till MC 1. Larmkontakten ligger mellan skruv 3 och 2 och är sluten när dörren är stängd. FUKTVKT WSENS2 nslut fuktvakten till någon av S-ingångarna på MC 1 I/O. I Multiccess skall du bocka för motsatt och digital. I figuren visas hur en P6311 kan kopplas till MC 1. I exemplet har motstånd för en balanserad slinga ritats in. Om Rp och RS är 2200 Ohm och Rk är Ohm så skall gränserna vara följande: Linjefel/Sabotage Normal Larm Linjefel/Sabotage VTTENMÄTRE QN1,5 Vattenmätaren har ett s.k. S0 gränsnitt och lämnar 1 puls/ 10liter vatten. På MC 1 skall denna anslutas till ingång som definierats för pulsräkning. nvänd helst en balanserad ingång på MC 1 I/O till detta för att kunna detektera ett fel på anslutningen mellan mätaren och MC 1. I figuren visas hur en wsens2 kan kopplas in till MC 1. Obs! Polariteten, anslut röd sladd till ingången och svart till GND. RNDVRNRE P6311 Den optiska brandvarnaren, P6311 skall matas med 12V från MC 1- centralen. Spänningen hämtas från T5 eller T6 på MC 1 I/O. randvarnaren är försedd med ett relä som aktiveras vid larm. Detta skall kopplas till en ingång på MC 1, helst på MC 1 I/O så övervakning av slingan till brandvarnaren erhålles. Strömförbrukning P6311: Larm: 25m Drift: 5m I figuren visas hur en QN1,5 kan kopplas in till MC 1. S0 anslutningen kommer ut ur mätaren som en 2polig kabel. Dra denna till en mellankopplingsdosa som också har plats för motstånden.

13 13 ELMÄTRE CEWE 5007 Elmätaren har ett s.k S0 gränsnitt och lämnar 100 pulser/ Kwh. På MC 1 skall denna anslutas till ingång som definierats för pulsräkning. nvänd en balanserad ingång på MC1 Ext. Obs! Installationen måste utföras av behörig elektriker. I figuren visas hur en Cewe 5007 kan kopplas in till MC 1. S0- anslutningen finns på 2-polig skruvlint. Obs! Denna är polaritetsberoende, Ingångens signalsida skall kopplas till +.

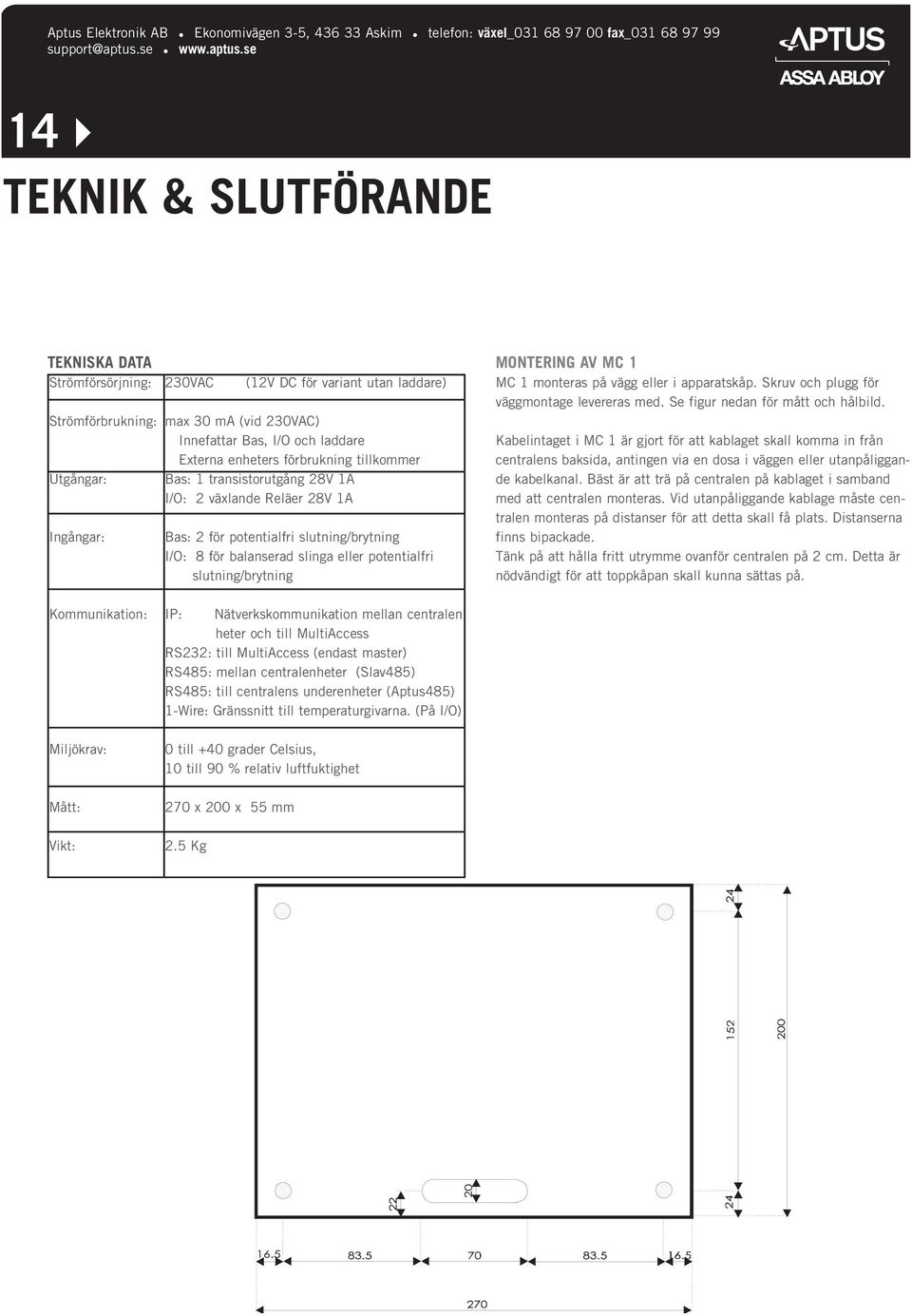

14 14 TEKNIK & SLUTFÖRNDE TEKNISK DT MONTERING V MC 1 Strömförsörjning: 230VC (12V DC för variant utan laddare) MC 1 monteras på vägg eller i apparatskåp. Skruv och plugg för väggmontage levereras med. Se figur nedan för mått och hålbild. Strömförbrukning: max 30 m (vid 230VC) Innefattar as, I/O och laddare Externa enheters förbrukning tillkommer Utgångar: as: 1 transistorutgång 28V 1 I/O: 2 växlande Reläer 28V 1 Ingångar: as: 2 för potentialfri slutning/brytning I/O: 8 för balanserad slinga eller potentialfri slutning/brytning Kommunikation: IP: Nätverkskommunikation mellan centralen heter och till Multiccess RS232: till Multiccess (endast master) RS485: mellan centralenheter (Slav485) RS485: till centralens underenheter (ptus485) 1-Wire: Gränssnitt till temperaturgivarna. (På I/O) Kabelintaget i MC 1 är gjort för att kablaget skall komma in från centralens baksida, antingen via en dosa i väggen eller utanpåliggande kabelkanal. äst är att trä på centralen på kablaget i samband med att centralen monteras. Vid utanpåliggande kablage måste centralen monteras på distanser för att detta skall få plats. Distanserna finns bipackade. Tänk på att hålla fritt utrymme ovanför centralen på 2 cm. Detta är nödvändigt för att toppkåpan skall kunna sättas på. Miljökrav: Mått: Vikt: 0 till +40 grader Celsius, 10 till 90 % relativ luftfuktighet 270 x 200 x 55 mm 2.5 Kg

15 15 DRIFTSÄTTNINGSINSTRUKTION När MC 1 och dess kringutrustning är installerad återstår driftsättning och avtestning av installationen. Till din hjälp finns en programmeringsblankett, sista sidan i detta dokument. Lägenhet: Skriv på blanketten lämplig identifikation på din MC 1 central, t.ex. lägenhetsnummer. Master/Slav: nteckna om MC 1 är en master eller slav. Etikett: På askortet finns 2 etiketter med samma information. Lossa den som sitter ovanpå IP-jacket och sätt denna på blanketten. Etiketten innehåller serienummer, kryptonyckel samt MC-adress. IP dress: Om det är bestämt vilken IP-dress centralenheten skall ha, så anteckna den på blanketten. Telefonnummer: Om centralen har uppringd modemkommunikation, anteckna telefonnumret till centralen. In och utgångar: nteckna vad respektive in- och utgång är ansluten till. I/O: Precis som på as finns det en löstagbar etikett på I/O-kortet. Flytta denna till blanketten. Obs, lanketten har reserverat plats för ett I/O-kort. Om du ansluter fler tag ytterligare 1 blankett per I/Okort. Ingång 1-8: Skriv vid respektive ingång vad den kopplats till. Utgång 1-2: Skriv vid respektive relä vad det kopplats till. 1wire 1-8: Skriv var respektive temperaturgivare sitter. Läsare 1: Fäst den löstagbara etiketten på blanketten och anteckna var läsaren sitter. Läsare 2: Fäst den löstagbara etiketten på blanketten och anteckna var läsaren sitter. Låsmotor 1: Fäst den löstagbara etiketten på blanketten och anteckna var motorn sitter. Låsmotor 2: Fäst den löstagbara etiketten på blanketten och anteckna var motorn sitter. Namnskylt: Fäst den löstagbara etiketten på blanketten. Uppstart Kontrollera en extra gång att alla kablar är riktig installerade. Starta nu centralenheten i testläge, dvs. sätt S1.1 (Mem) i läge On och koppla in spänningen. I detta läge kör centralen speciella programrutiner som skall underlätta test av den gjorda installationen. Kontrollera att grön lysdiod, LED 1 börjar blinka. Summern kan pipa till under uppstarten. Kontrollera summer och sabotageswitch genom att trycka in sabotageswitchen, i detta läge skall summern ljuda. leder till att UT aktiveras. Försök att aktivera den detektor/ tryckknapp som anslutits till respektive ingång och kontrollera om utrustning ansluten till utgången aktiveras. Kontrollera också att LED8 (grön) tänds då utgången aktiveras. Kontrollera IN/ UT på I/O-kortet.En slutning på IN1 tänder LED1 samt aktiverar UT1. På samma sätt aktiveras UT2 av IN2. IN3 - IN8 kontrolleras endast emot tillhörande lysdiod. Respektive lysdiod kan anta 3 lägen beroende på status på ingången. Sluten= Tänd, vbrott= linkar, Resistans= Släckt Om du installerat en balanserad slinga kommer det att vara svårt att funktiontesta de olika lägena på slingan eftersom resistans värdena ej har definierats ännu. I detta testläge kommer förmodligen lysdioden att vara släckt både vid aktiv och inaktiv givare. 1-Wire-givarna testas genom att kontrollera att de blivit tilldelade en adress av MC1. Denna står i såfall i givarens displayfönster. nteckna adressen på blanketten och ange också var denna givare är monterad, t.ex. vardagsrum. Låsmotor kontrolleras m.h.a IN1 på S-kortet. Slut IN1: Låsmotor låser upp Öppna IN1: Låsmotor låser. Om det finns mer än en låsmotor ansluten till MC1 så kommer testfunktionen att stegas runt mellan de olika låsmotorerna Läsare, t.ex. Öppna 1121, kontrolleras genom att läsa en nyckelbricka. Om den fungerar och har kontakt med MC1 kommer först grön LED att tändas varefter den blinkar n gånger med röd LED där n = läsarens arbetsadress på ptus485-bussen. Tips! Mycket funktionalitet är avhängig av kommunikationen på ptus485 bussen. Om denna buss fungerar skall både LED6 och LED9 på MC1 as blinka. Om allt fungerat bra så här långt bör det vara dags att sätta centralen i vanligt driftläge. ryt strömmen, återställ S1.1. Via J5 på laddarkortet kan du stoppa och starta centralen, då denna bryter laddarens 12V matning till centralen. Koppla åter in strömmen och kontrollera att centralen startar. Koppla nu in batteribackup genom att sätta på bygeln J4 på laddarkortet. ackupbatterierna kommer att vara fullt laddade efter någon veckas drift. Kontrollera att displaygivarna visar temperatur. Montera på locket till MC1. Kontrollera IN/ UT på baskortet. En slutning på någon av ingångarna

16 16 PROGRMMERING För att MC1 skall fungera måste den ha blivit programmerad. Programmeringen görs från PC-programmet Multiccess. Obs! Du behöver uppgifterna du fyllt i på blanketten när du gör programmeringen. Om din centralenhet kommuniceras över nätverk måste den få en IPadress. Den kan få denna automatiskt om ditt nätverk har en DHCPserver, i annat fall skall du sätta en fast IP-adress till centralen. Detta gör du med programmet NI2setup som finns med på din Multiccess-CD. GRNTI PTUS Elektronik lämnar 2 års garanti på material och fabrikationsfel på samtliga produkter. Övrigt enligt leveransbestämmelser NL01. SERVICE För service hänvisar PTUS Elektronik till ansvarig återförsäljare som utöver egen kompetens har kontinuerlig kontakt med PTUS Elektronik.
