1 TEKNISK RAPPORT Handläggare: Tommy Zetterling, Antal sidor 8 Antal bilagor 7 Beställare: Peab gm Dan G Eriksson Stockholm Burmanstorp - trafikbullerberäkningar Sammanfattning Med den föreslagna planeringen skapas förutsättningar för mycket god ljudmiljö bakom bebyggelsen som ger effektiv skärmverkan för trafikbuller från Nynäsvägen. Mot Nynäsvägen kommer ljudnivån att överskrida 65 dba utanför fasad framför den mest utsatta delen av bebyggelsen. L:\3750\2003\ \ (-) BON Burmanstorp\ (-) BON Burmanstorp\Orginal\ slutrapport.doc Mall: Brev dot ver 1.0 Box Stockholm Besök: Lumaparksvägen 7 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Tidigare J&W Akustikbyrån

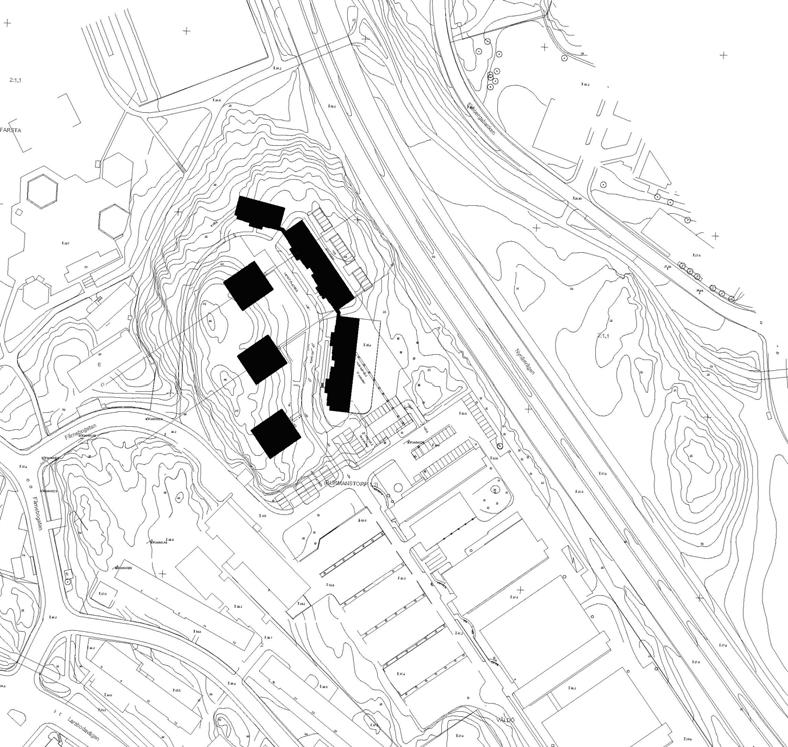

2 Uppdrag/Rapport Nr: 2 (8) Bakgrund Ny bostadsbebyggelse planeras i det norra området del NP1 närmast Nynäsvägen. Förslaget avser sex sammanhängande bostadshus med långsidan mot Nynäsvägen samt tre bakomliggande punkthus, se figur 1. Den sammanhängande bebyggelsen har 6 våningar och bakomliggande bebyggelse är på 8 våningar. Detta innebär att skärmverkan ej föreligger för punkthusen för de övre våningsplanen. Figur 1 Planförslag inom norra området Nuvarande bullerförhållanden Brev dot ver 1.0 I anslutning till området ligger i dag befintlig bostads- och kontorsbebyggelse. Området har i dag begränsat värde som ströv- och närrekreationsområde med hänsyn till trafikbullret från Nynäsvägen. Stora delar inom området har i dag trafikbullernivåer över 60 dba, se figur 2

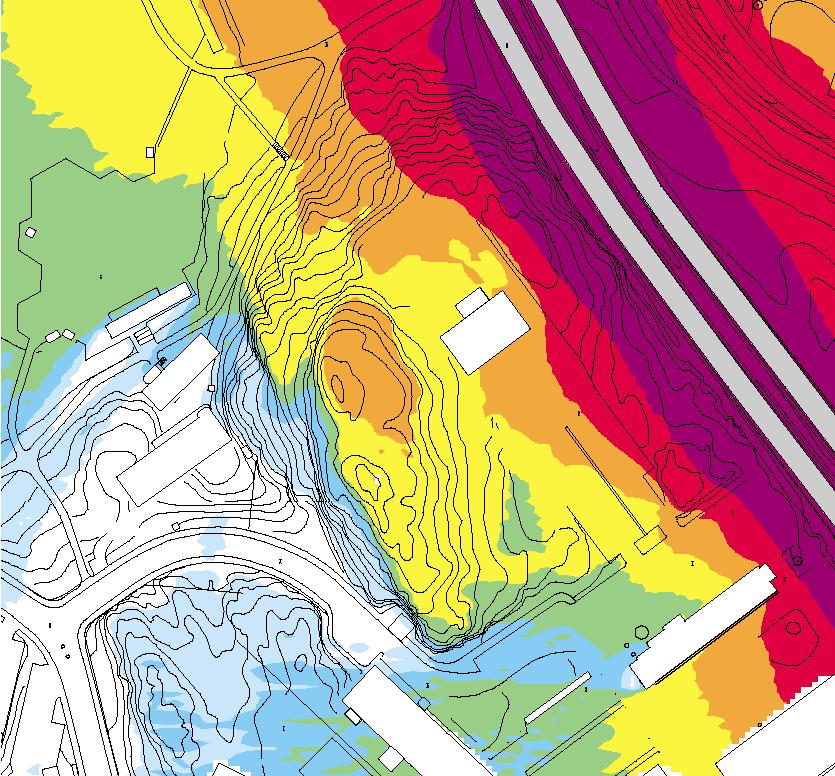

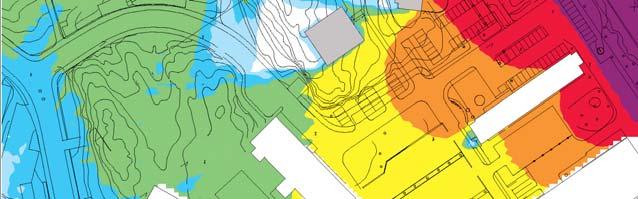

3 Uppdrag/Rapport Nr: 3 (8) Figur 2 Dygnsekvivalent ljudnivå i dba inom området Beräkningar av nuvarande och framtida förhållanden grundas på trafik motsvarande fordon/dygn och 8% tung trafik. Hastigheten på den aktuella sträckan är skyltad till 70 km/h. med bostäder Med den planerade bebyggelsen längs Nynäsvägen erhålls effektiv avskärmning av området bakom bostadsbebyggelsen. Den närmaste bebyggelsen mot Nynäsvägen får ekvivalentnivåer kring 67 dba men ljudnivån på motsatt sida underskrider med marginal 55 dba och uppfyller således förhållanden för tyst sida. I figur 3-7 redovisas dygnsekvivalent ljudnivå för mottagarhöjder motsvarande 1:a, 2:a, 5:e, 6:e och 8:e våningen. Resultaten redovisas också i bilaga 1-5 i A4 format. Brev dot ver 1.0

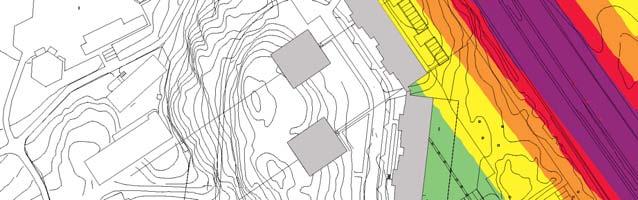

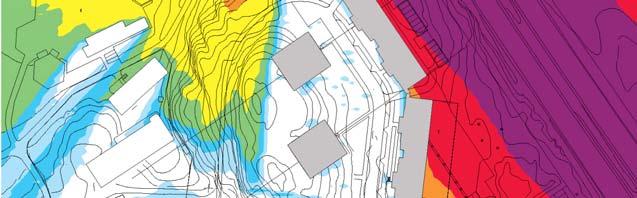

4 Uppdrag/Rapport Nr: 4 (8) Figur 3 Dygnsekvivalent ljudnivå 1:a våningen 2m över mark Brev dot ver 1.0 Figur 4 Dygnsekvivalent ljudnivå 2:a våningen 6m över mark

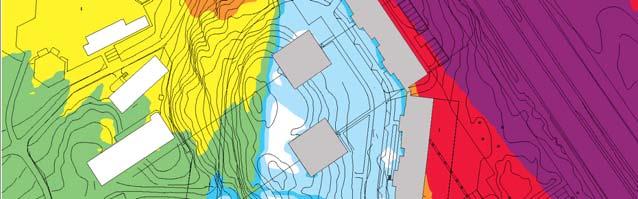

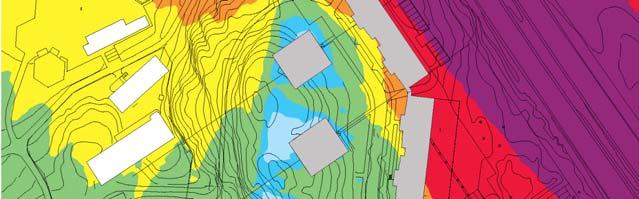

5 Uppdrag/Rapport Nr: 5 (8) Figur 5 Dygnsekvivalent ljudnivå 5:e våningen 15m över mark Brev dot ver 1.0 Figur 6 Dygnsekvivalent ljudnivå 6:e våningen 18m över mark

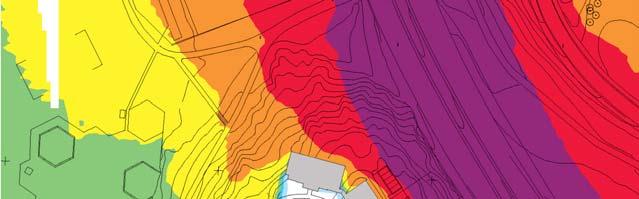

6 Uppdrag/Rapport Nr: 6 (8) Figur 7 Dygnsekvivalent ljudnivå 8:e våningen 24m över mark (OBS närmaste bebyggelse har viss skärmverkan) Kommentarer Men den tillkommande bebyggelsen mot Nynäsvägen uppnås betydande förbättringar inom i dag bullerstörda områden. I figur 8 redovisas den förbättring som uppnås inom området. I bilaga 6 redovisas detta också i A4-format Brev dot ver 1.0

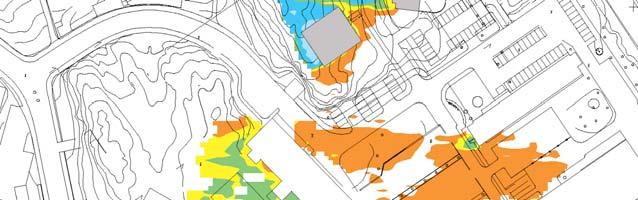

7 Uppdrag/Rapport Nr: 7 (8) Figur 8 Ljudnivåsänkning inom området efter utbyggnad Mot ej bullerutsatt fasad underskrider också ljudnivån 50 dba vilket innebär att villkor för tyst sida uppfylls med bred marginal. För den planerade bostadsbebyggelsen mot Nynäsvägen erfordras en fasadisolering som överskrider R A,tr > 34 dba för att inomhusnivån ej skall överskrida 30 dba ekvivalent ljudnivå eller 45 dba maximal ljudnivå. Den maximala ljudnivån uppgår till ca 71 dba för den mest utsatta delen av fasaden, se figur 9 och bilaga 7. En avvikelse från antagna trafikförhållanden, dvs fordon per dygn med exempelvis en ökning med 10% medför en ökning av ekvivalentnivån på ca 0.5 dba. Den maximala ljudnivån däremot påverkas inte av en trafikökning. Brev dot ver 1.0

8 Uppdrag/Rapport Nr: 8 (8) Figur 9 Maximal ljudnivå 2:a våningen Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Bilaga 6 Bilaga 7 Dygnsekvivalent ljudnivå 1:a våningen 2m över mark Dygnsekvivalent ljudnivå 2:a våningen 6m över mark Dygnsekvivalent ljudnivå 5:e våningen 15m över mark Dygnsekvivalent ljudnivå 6:e våningen 18m över mark Dygnsekvivalent ljudnivå 8:e våningen 21m över mark Ljudnivåsänkning inom området efter utbyggnad 2m över mark Maximal ljudnivå 2:a våningen 6m över mark Brev dot ver 1.0 Tommy Zetterling Granskad av: Bengt Simonsson
