1 BULLETIN No. CF-9409-MCE-09 Översättning av bruksanvisning i original BRUKSANVISNING & SÄKERHETSINSTRUKTION FÖR KITO SNABBLYFTBLOCK CF SERIEN SPARA DENNA BRUKSANVISNING FÖR FRAMTIDA REFERENSER Distributör

2 Innehållsförteckning 1. DEFINITIONER AVSEDD ANVÄNDNING MONTERING FÖRE ANVÄNDNING Säkerhetssammanfattning Säkerhetsinstruktioner HUVUDDATA ANVÄNDNING Avsedd användning av snabblyftblocket Säker arbetsplats Användning Förvaring av snabblyftblock INSPEKTION Översikt Daglig inspektion Periodisk inspektion UNDERHÅLL Smörjning Översyn, montering och justering FELSÖKNING GARANTI RESERVDELSLISTA... 21

3 1. DEFINITIONER : Indikerar en potentiellt farlig situation som, om den inte undviks, kan leda till allvarlig skada eller dödsfall. : Indikerar en potentiellt farlig situation som, om den inte undviks, kan leda till mindre skador. Kan också varna för osäker användning. WLL: Indikerar den maximala massa (Maximala last) som ett snabblyftblock är konstruerat att tåla under normala betingelser. 2. AVSEDD ANVÄNDNING Detta snabblyftblock är konstruerat för manuell vertikal lyftning och sänkning, under normal atmosfäriska betingelser. 3. MONTERING Undvik följande vid montering av snabblyftblocket. Att inte följa dessa instruktioner kan leda till dödsfall eller svåra skador. - Säkerhetsställ att endast tränad eller kompetent personal utför installationen av snabblyftblocket. - Installera inte snabblyftblocket i närheten av andra aktiva och förflyttande enheter (utrustning), så som en truck. Följ dessa instruktioner när du monterar snabblyftblocket. Att inte följa dessa instruktioner kan leda till dödsfall eller svåra skador. - Kontrollera att strukturen för monteringen av snabblyftblocket är tillräckligt stark. - Fäst toppkroken i strukturen noggrant och säkert. - Innan användning av snabblyftblocket med blockvagn, läs även blockvagnens bruksanvisning noga och installera det genom att justera bredden på balkens förflyttningsskena. - Installera stopp på förflyttningsskenan på båda sidorna av blockvagnen. 4. FÖRE ANVÄNDNING 4.1 Säkerhetssammanfattning Fara kan alltid uppstå när tunga laster hanteras, speciellt om utrustningen inte används på rätta sätt eller är dåligt underhållen. Eftersom olyckor och allvarliga skador kan förekomma, gäller speciella säkerhetsförebyggande åtgärder vid användning, skötsel och inspektion av KITO snabblyftblock, serie CF. använd snabblyftblocket för lyft eller transport av personer. lyft gods över eller i närheten av personer. lyft mer än WLL (maximala last) som är instansat på snabblyftblockets typskylt. 1

4 informera personal i närheten när lyft skall göras. känna till användar- och säkerhetsinstruktioner. Kom ihåg att rätt lastsäkring och lyftteknik är användarens ansvar. Kontrollera alla gällande säkerhetsinstruktioner och regler. Samt lagar för att inhämta ytterligare information för användningen av snabblyftblocket. Mer detaljerad säkerhetsinformation finns på följande sidor. För ytterligare information, kontakta CERTEX. 4.2 Säkerhetsinstruktioner ALWAYS read safety instructions Före användning låta personal med kännedom om användar- och säkerhetsinstruktioner använda snabblyftblocket. se till att utföra Daglig kontroll före användning (Se 7.2). kontrollera att kättingens längd räcker för avsett lyft. kontrollera att krokens säkerhetsspärr finns på plats och fungerar. Reparera/byt ut vid behov. (Se 7.3). kontrollera bromsen före användning (Se 7.3). olja in lyftkättingen regelbundet (Se 8.1.2). vid användning av två snabblyftblock, se till att vart och ett har en kapacitet som är lika med eller överstiger den tilltänkta lasten. Därigenom erhålls tillräcklig säkerhet om lasten plötsligt förskjuts eller ett snabblyftblock går sönder använda ett snabblyftblock utan typskylt. använda en modifierad eller skadad krok. använda en icke originalkätting till snabblyftblocket Under användning kontrollera att lasten är korrekt placerad och säkrad i kroken. sträck kättingen och lyftsling innan lyft för att undvika stötlaster. lyfta om lasten inte är centrerad under snabblyftblocket. använda lyftkättingen som lyftsling. 2

5 använda en vriden, knäckt, skadad eller uttänjd lyftkätting. gunga en hängande last. hänga en last i krokens spets. låta lyftkättingen löpa över kanter. svetsa eller kappa en hängande last. använda lyftkättingen som jordledning vid svetsning. lyfta så högt att lyftkroken går emot huset. sänka så lågt att lyftkättingen går emot underdelen av huset. använda ett lyftblock som avger kraftigt oljud. använda en defekt lyftkätting Efter användning sätta ned lasten säkert efter transport. låta en last bli hängande under en längre tid. lämna en upplyft last utan tillsyn. kasta/slänga ett snabblyftblock Underhåll Låta utbildad personal kontrollera och serva snabblyftblocket periodvis (Se 7.3). förlänga en lyftkätting med svetsning eller annan hopfogning Övrigt ta kontakt med CERTEX om snabblyftblocket avses att användas i högkorrosiv miljö (saltvatten, salt-eller syrabemängd luft, explosive omgivning eller andra korrosiva miljöer/ämnen). använda ett kasserat snabblyftblock utan att genomgått en noggrann reparation. ta bort eller förstöra varningsskyltar/märken. Varningsmärken förekommer på manöverkättingen. 3

6 5. HUVUDDATA 0.5 till 1.5t 2t till 3t Beteckning. WLL (t) Std. lyfthöjd (m) Min avstånd mellan krokar: C (mm) Dragkraft vid full last (N) Draglängd handkätting för att lyfta en meter* (m) Provlast (t) Nettovikt (kg) Lyftkätting diam. X deln. (mm) Lyftkätting antal parter Vikt för extra lyftm. (kg) CF x CF x CF x CF x CF x Anmärkning: Andra lyfthöjder på begäran. *Längden på handkättingen som behövs för att lyfta en last 1m. a (mm) b (m) g (mm) Tillåtna förhållanden på platsen: Temperatur: -40 C till +60 C Luftfuktighet: 100% Asbestfritt material; Friktionsskivor är tillverkade av asbestfritt material. 4

7 6. ANVÄNDNING 6.1 Avsedd användning av snabblyftblocket Detta snabblyftblock är konstruerat för vertikal lyftning och sänkning av laster, manuellt, under normala atmosfäriska förhållanden. Hantering av tunga laster kan innebära oväntad fara, därför skall alla Säkerhetsinstruktioner (Se 3.2) följas. 6.2 Säker arbetsplats Användaren måste känna till följande punkter vid användning av snabblyftblocket. (1) Operatören skall ha en god oskymd överblick över hela arbetsområdet innan snabblyftblocket används. Går inte detta skall en eller flera personer hjälpa till att hålla uppsikt. (2) Operatören skall kontrollera hela arbetsplatsen ur säkerhetssynpunkt före användningen. 6.3 Användning vara försiktig så att inte händer eller kläder fastnar i kätting, kättinghjul eller annan rörlig del. (1) Stå mot snabblyftblockets handkättinghjul. (2) För att höja lasten, dra handkättingen medurs. (3) För att sänka lasten, dra handkättingen moturs. (4) Det finns risk för överhettning av bromssystemet under förlängd sänkningsprocess. Om Ni funderar på användning under sådana förhållanden, kontakta KITO. Handkättinghjul Anmärkning: Det klickande ljudet av spärrhaken vid lyftning av en last, indikerar normal funktion. 6.4 Förvaring av snabblyftblock Moturs Medurs Observera följande punkter vid förvaring av snabblyftblocket. förvara snabblyftblocket obelastat. hålla den rent och torrt. olja in kättingen, toppbulten, kättingbulten och säkerhetsspärren. förvara den i torrt utrymme kontrollera att snabblyftblocket är i normalt skick enligt Periodiskt underhåll, (se 6.3), före användning och efter en längre lagringsperiod. 5

8 7. INSPEKTION 7.1 Översikt Det förekommer två typer av inspektioner, den dagliga inspektionen, som utförs av operatören och den mer ingående periodiska inspektionen, som utförs av mer kvalificerad personal som även har auktoritet att stoppa snabblyftblockets användning. 7.2 Daglig inspektion Kontrollera följande punkter före varje arbetsskift Enhet/detalj Inspektionsmetod Kassationsgräns Åtgärd 1. Typskylt Visuell kontroll. Typskylten finns på plats och är klart Ersätt typskylten. läsbar. 2. Funktion 1) Lyftning Drag i handkättingens högra part för lyftning. Spärrhaken klickar och lyftkroken höjs. Service och reparation. 2) Sänkning Drag i handkättingens vänstra part för sänkning. Lyftkroken sänks men spärrhaken klickar inte. Service och reparation. 3. Lyftkrokspärr Visuell kontroll. Säkerhetsspärr på topp- och bottenkrok är hela och korrekt placerade. Ersätt delen. 4. Lyftkrok Visuell kontroll. Topp- och bottenkrok inte är för öppna. Ersätt kroken. Vrid sviveln för hand. Skall rotera mjukt. Ersätt kroken. 5. Lyftkätting Visuell kontroll. Ingen framträdande rost eller korrosion. Ta bort rost. Visuell kontroll. Ytan skall vara insmord. Olja in kättingen. Visuell kontroll. Inga krökningar eller farliga sprickor. Ersätt lyftkättingen. 6. Övrigt Visuell kontroll. Inga saxpinnar eller muttrar saknas. Ersätt delarna. 6

9 7.3 Periodisk inspektion Periodiska inspektioner skall utföras med intervallerna och enligt föreskrifterna nedan. NORMAL (Normal användning): Varje halvår TUNG (Frekvent användning): Var tredje månad HÅRD (Mycket frekvent användning): Varje månad Siffrorna inom parantes är positionsnummer i reservdelslistan. Enhet/detalj Inspektionsmetod Kassationsgräns Åtgärd Typskylt Visuell kontroll. WLL syns tydligt. Sätt dit typskylt. Krok [1, 4, 44, 56, 66, 75] (Topp- och botten) 1. Deformation/ vridning av kroken Mät dimension c (visat i texten) vid köptillfälle med ett skjutmått. Ingen deformation jämfört med originalform. Ersätt kroken. Visuellt kontrollera. Vridningen får inte vara visuellt märkbar. Ersätt kroken. 2. Slitage Mät a och b med skjutmått. använda kroken om dimension a eller b blir mindre än 90% av det normala måttet.. Ersätt kroken. WLL (t) a (mm) b (mm) Normal Kassationsgräns Normal Kassationsgräns Spricka i kroken Visuell kontroll. Inga stora skador tillåts. Ersätt kroken. 4. Krokens rörelse Vrid kroken. Vridningen skall vara mjuk och lätt. Ersätt kroken. 7

10 Enhet/detalj Inspektionsmetod Kassationsgräns Åtgärd 5. Skada på topp- /bottenkrok [montering av 1, 4, 44, 56, 66, 75] Visuell kontroll. Inga lösa eller saknade nitar, muttrar eller skruvar. Ersätt kroken. 6. Kättingkotansrotation [55, 61 70] Håll lyftkättingen med båda händer, rotera kättingkotan genom att röra kättingen upp och ned. Mjuk rotation. Reparera. 7. Krokspärren [2, 6, 45, 57, 67, 76] Visuell kontroll Rätt läge och mjuk rörelse. Ersätt spärren eller kroken. Lyftkätting [42] 1. Slitage Mät med skjutmått. Mät summan av delningen av fem länkar. Delning Summa deln 5 länkar Värdet får ej överskrida värdena angivna nedan. WLL (t) Summa deln. av 5 länkar (mm) Ersätt kättingen. Kassationsgräns (mm) , , Rost, skador deformation Visuell kontroll. Ingen tydlig rost (Olja in vid behov). Ta bort rost. Ingen skevhet eller farliga skador. Ersätt lyftkättingen. Krokinfästning (Topp [1, 44, 66]) (Botten [4, 56, 75]) Infästning topp/bottenkrokar [3, 7, 46] Mät ledens håldiameter horisontellt/vertikalt. Deformation är inte tillåtet (max tillåten differens av mätvärdet är 0.5mm). Ersätt delen. Funktion 1. Lyftning och sänkning Lyft och sänk lätt last. Ingen särskild svårighet att lyfta eller sänka. Reparation och service. 8

11 Enhet/detalj Inspektionsmetod Kassationsgräns Åtgärd 2. Bromsfunktion Lyft och sank lätt last. Kontrollera att inget av nedanstående fel förekommer. 1) Lyftning omöjlig. (2) Lasten sänks när användaren släpper handkättingen. (3) Lasten faller vid sänkning. (4) Lasten sjunker sakta. Reparera och serva. Bromsdetaljer Reparera och kontrollera. Handkättinghjul [33] Friktionsskiva [32] Bussning [31] Spärrskiva [30] Friktionsplatta [32] Friktionsskiva [29] Insexskruv [22-A] Skivstopp [34] Saxpinne [36] Låsring [28] Spärrhake [27] Låspinne [35] Spärrfjäder [26] Mutter [25] Axel, spärrhake [24] Insexskruv [22] 1. Skador på bromsytan [31, 31-A, 32] Visuell kontroll. Inga skador av repor eller slagmärken från främmande föremål. Ersätt delen. 2. Slitage på friktionsplattan [32] Mät med skjutmått. Lika tjocklek på skivorna, max slitage: 0,5mm. För alla typer: Normal tjocklek: 3mm Kassationsgräns: 2.5mm Ersätt delen. 9

12 Enhet/detalj Inspektionsmetod Kassationsgräns Åtgärd 3. Friktionsskivans planhet [32] Kontrollera spel med planmått. Spelet skall vara lika. Inre delen skall inte vara tjockare än den yttre. Ersätt delen. Inre Friktionsskiva (37) (Ej godkänt skick) Yttre. 4. Slitage och smörjning av bussning [31] Kontrollera radiella tjockleken (t) med ett skjutmått samt att det finns olja. Radiella tjockleken (t) skall vara lika. Olja skall förvaras. Se tabell nedan. Ersätt delen. WLL (t) Normal tjocklek t (mm) Kassationsgräns (mm) Bussning [31] T= radiell tjocklek 1, 1.5, 2, Slitage och rost på spärrskivan [30] 6. Slitage på spärrhaken [27] 7. Deformation och rost på spärrhaksfjäder A, B [26] Visuell kontroll. Slitaget på tänderna max 1,5 mm. Ersätt delen. Visuell kontroll. Inget slitage på spärrhakens spets. Ersätt delen. Visuell kontroll. Ingen krökning eller deformation Ingen rost tillåten. Ersätt delen. Lyftsystem 1. Slitage och deformation på kättingkota [18] Visuell kontroll. Inget stort slitage, ingen deformation eller grader från kättingens kontakt med kättingfickan. Ersätt delen. Lyftkättingficka Kättingkota [18] 10

13 Enhet/detalj Inspektionsmetod Kassationsgräns Åtgärd 2. Slitage och skador på pinjong [14] och kugghjul [19] Visuell kontroll. Tänderna får inte ha stort slitage eller skador. Ersätt delen. Kullager B [16] Hus B [11] Pinjong [14] Platta [13] Kugghjul [19] Kullager C [17] 3. Slitage och deformation på handkätting-hjul [33] Visuell kontroll. Inget stort slitage eller deformation av kättingfickan, handkätting. Ersätt delen. Vrid runt och kontrollera om det vidrör skyddet. Ersätt delen. Platta [13] 1. Skador på plattan Visuell kontroll. Inga skador eller sprickor. Ersätt ramen. Övrigt 1. Slitage på kättingstyrning [20] Visuell kontroll. Inget stort slitage eller tryckmärken. Ersätt delen. 2. Skador på styrrullen [20-A] Visuell kontroll. Skall rotera lätt. Ersätt delen. Visuell kontroll. Inga betydande deformationer. Ersätt delen. 3. Deformation på avstrykaren [21] 4. Deformation på ändbulten [40] Visuell kontroll. Visuell kontroll. Avstrykarens spets får ej vara söndrig eller skadad. Ingen stor deformation. Ersätt delen. Ersätt delen. 11

14 8. UNDERHÅLL (1) utföra underhållsarbeten av snabblyftblocket med hängande last. (2) Innan underhållsarbeten utförs skall följande skylt anbringas; ANVÄND UTRUSTNING SOM ÄR UNDER REPARATION. (3) Låt endast kvalificerad servicepersonal utföra underhållsarbeten. (4) Efter utfört underhållsarbete på snabblyftblocket, kontrollera WLL innan det används. vara försiktig så att inte händer eller kläder fastnar i kättingen, kättingkotan eller andra rörliga delar. 8.1 Smörjning Infettning av drev Tag bort hus B (11) enligt 8.2 Översyn (Se s.13 och 14). Avlägsna gammalt fett sätt dit nytt (standardfett (1)), vid den årliga inspektionen Temperaturgränser för standardfett är -40 C to +60 C. Om lyftblocket används i temperaturer under -40 C eller över +60 C, kontakta CERTEX eftersom vissa delar skall bytas ut. Anmärkning: (1) Kalcium tvålfett motsvarande till NLGI (National Lubricating Grease Institute)/# Lyftkätting Underlåtenhet att hålla lyftkättingen ren och väl insmord annullerar tillverkarens garanti. smörja in lyftkättingen varje vecka, eller oftare, beroende på användningens svårighetsgrad smörja in oftare än normalt i korrosiv omgivning. (2) använda maskinolja eller motsvarande enligt ISO VG46 eller 68. Anmärkning: (2) KITO har även en kätting som står emot korrosion, För mer information kontakta KITO eller CERTEX. 12

15 8.2 Översyn, montering och justering Översyn Siffror inom parentes är positionsnummer i Reservdelslista Översynsprocedur Anmärkning 1. Lägg snabblyftblocket med kåpan för handkättinghjulet uppåt. 2. Lossa och tag bort de tre skruvarna [38] med fjäderbricka [39] som håller kåpan[37]. 3. Tag bort kåpan [37] från huset [10]. 4. Sätt handkättingens [43] skarvlänk i spåret på handkättinghjulet [33] och tag bort handkättingen genom att vrida skivan moturs 5. Tag bort saxpinnen [36] från skivans låspinne [35] och tag bort låspinnen och hjulstoppet [34] från pinjongen [14]. 6. Tag bort handkättinghjulet [33] från pinjongen [14] genom att vrida handkättinghjulet moturs 7. Tag bort friktionsskivnorna [32] spärrskivan [30] och bussning [31] från friktionsplattan [29]. 8. Tag bort friktionsplattan [29] från pinjongen [14] genom att vrida moturs och samtidigt hålla fast pinjongen. 9. Tag bort låsringen [28] från spärrhakens axel [24] (på huset A [10]) och tag bort spärrhaken [27] och spärrhaksfjädern [26]. Ställ spåret i handkättinghjulet åt höger Om handkättinghjulet inte kan vridas för hand, sätt tillbaka kättingen och drag kraftigt nedåt. Det lossar bromsen. 10. Skruva ut spärrhakens axel [24]. Spärrhakens axel är last med låsmutter [25]. 11. Skruva ut fyra skruvar [22, 22-A] som håller samman hus A [10] och B [11]. 12. Separera hus A [10] från B [11]. Fyra skruvar är låsta med låsmutter [23] på sidan av hus B 13. Tag bort kullager A [15] och C [17-A] från hus A [10]. Tag bort lagren (A och B) genom att knacka ut dom med en gummiklubba från bromssidan. 14. Tag bort toppkroken [1] och bult [3] från kropp B [11]. 13

16 Översynsprocedur Anmärkning 15. Ta bort pinjongen [14], kättingstyrning [20] (eller styrrullar [20-A]), avstrykare [21], ändbult [40] och lyftkätting [42]. 16. Tag bort platta [13]. 17. Drag ut kättingkota[18] ur kugghjul [19]. 18. Tag bort kugghjulet [19]. 19. Lossa insexskruv [41] ur hus B [11]. 20. Tag ut saxpinne [9] ur kronmutter [8] och tag bort kronmutter och kättingbult [7] från lyftkrok [4] Hopsättning och justering Monteringsprocedur Anmärkning 1. Avlägsna gammalt fett från hus B [11] och platta [13]. 2. Sätt nytt fett I kullagren B [16] och C [17] i hus B [11]. 3. Sätt kättingkota [18] i kugghjulet [19] och sätt båda i kullager[17]. Hus B [11] Kullager B [16] Kättingkota [18] Kugghjul [19] 4. Sätt nytt fett på kugghjul [19]. 5. Passa in och sätt platta [13] på hus B [11]. 6. Fäst änden av lyftkättingen [42] i bottenkroken [4] med kättingbult [7], kronmutter [8] och saxpinne [9]. låsa saxpinnen säkert 14

17 Monteringsprocedur Anmärkning Lyftkätting [42] Kättingbult [7] Bottenkrok [4] Kronmutter [8] Saxpinne [9] 7. Linda lyftkättingen [42] runt kättingkotan [18] så att lyftkroken kommer åt höger och slutlänken I andra änden sitter I kättingkotans kättingficka. Platta [13] Hus B [11] Sätt den svetsade sidan av lyftkättingen utåt. Kättingkota [18] Svetsad del av länk Lyftkätting [42] Obelastad del Till bottenkrok 8. Sätt kättingstyrning [20] (eller styrrullar för 0.5t [20-A]) på plattan [13]. 9. Sätt avstrykare [21] på plattan [13]. Sätt kättingstyrningens [20] större fläns i hålen på plattan [13]. 10. Sätt pinjongens [14] axel, från drevsidan i plattan [13]. 11. Sätt upphängningsbult [3] i plattan [13] och sätt upphängningskroken [1] på bulten. 15

18 Monteringsprocedur Anmärkning Toppkrok [1] Toppbult [3] Pinjong [14] Kättingstyrning [20] Kättingkota [18] Avstrykare [21] Lyftkätting [42] Obelastad sida Bottenkrok 12. Fetta in och sätt kullager [15] i hus A [10]. 13. Sätt hus A [10] med kullager [15, 17-A] mot hus B [11]. Se till att alla detaljer sitter rätt mellan hus A [10] och platta [13]. 14. Sätt dit fyra insexskruvar [22, 22-A], i hus A [10] och vänd upp huset på sidan. Håll låsmuttrar [23] på plats och drag fast skruvarna. Sätt de korta skruvarna [22-A] I de övre hålen och de långa [22] i de nedre. Insexskruv [22-A] Hus B [11] Hus A [10] Insexskruv [22] Mutter [23] 16

19 Monteringsprocedur 15. Sätt spärrhakens axel [24] I hus A [10] och justera/sätt fast det med låsmutter [25]. 16. Tillför maskinolja till spärrhaksaxeln [24] sätt dit fjäder [26], samt spärrhaken [27]. Lås spärrhaken med låsring [28]. 17. Sätt friktionsplattan [29] på pinjongen [14]. 18. Avlägsna eventuellt smuts på friktionsskivan, [29], friktionsplattorna [32] samt spärrskivan. [30] Kontrollera att bussningen [31] är ordentligt oljad på insidan. Sätt sedan friktionsplattan, spärrskivan (medan spärrhaken vrids [27] moturs) och friktionsplattan i ordning på friktionsskivan. (Se till att spärrhaken griper i spärrskivan ordentligt.) Anmärkning Se till att spärrfjädern är fixerad i spärrhaken och att låsringen sitter rätt i spärrhaksaxelns spår. tillföra olja eftersom att bromsen är av torr typ. Det får inte finnas olja eller smuts i bromsen. Tänderna på spärrskivan skall peka mot spärrhaken. Annars kan inte handkättinghjulet sättas dit. Om bussningen inte är tillräckligt insmord, låt den ligga i tunn maskinolja en dag. Sätt dit den utan att torka av oljan. Tillse att spärrhaken spärrar skivan ordentligt. Spärrhake [27] Låsring [28] Insexskruv [22-A] Spärrfjäder [26] Spärrhakssaxel [24] Friktionsplatta [29] Friktionsskiva [32] Spärrskiva [30] Pinjong [14] Hus A [10] Insexskruv [22] 19. Rengör handkättinghjulet [33] och olja in gängorna med maskinolja. Skruva det helt och ordentligt på pinjongen [14]. 20. Sätt hjulstoppet [34] på pinjongänden [14] sätt dit låspinnen [35] och justera/sätt med hjälp av saxpinne [36]. Säkra alltid saxpinnen noggrant genom att böja den ordentligt innan användning. 17

20 Monteringsprocedur Anmärkning 21. Ställ spåret i handkättinghjulet till vänster. Sätt manöverkättingen [43] skarvlänk i spåret I handkättinghjulet [33] och mata in kättingen genom att vrida handkättinghjulet medurs. Hjulstopp [34] Låspinne, hjulstopp [35] Spår Pinjong [14] Handkättinghjul [33] Saxpinne [36] Handkätting [43] 22. Sätt kåpan [37] på hus A [10] och sätt fast/justera med fjäderbricka [39] och skruv [38]. 23. Lägg lyftblocket med hus B [11] uppåt. Placera den fria änden av lyftkättingen mellan hus A [10] och hus B [11]. Sätt sedan fast ändbulten [40], och insexskruven [41] i hus B. Se till att lyftkättingen inte är vriden Insexskruv [41] Ändbult [40] Hus B [11] Hus A [10] Avstrykare [21] Lyft kätting [42] Handkättinghjul [33] 18

21 9. FELSÖKNING Fel Orsak Förklaring Åtgärd Spärrhaken avger rätt klickljud och fungerar rätt, men snabblyftblocket lyfter lasten. Spärrhaken hörs inte och snabblyftblocket lyfter inte lasten. Kättingen är spänd vid lyft även utan last. (Ett gnisslande hörs ibland). Dålig sänkning eller kätting är extremt spänd vid sänkning. Snabblyftblocket håller inte lasten eller sänker lasten för snabbt. Slitna friktionsskivor. Spärrhaken är felmonterad. Spärrhaken kärvar och rör sig inte korrekt. Slitna tänder på kugghjulet. Slitet eller skadat lager. Bromsen är för spänd. Bromsen är rostig. Bromsytan är smutsig. Bromsytan är oljig. Vid intensive användning och utan regelbundet underhåll, slits friktionsskivororna ner. Detta orsakar en lucka mellan friktionsskivan, bussningen och handhjulet vilket leder till att bromsen inte biter. Om spärrhaken är felvänd eller på annat sätt felmonterad griper den inte tag i spärrskivan korrekt. Utan regelbundet underhåll blir fettet på spärrhaken och axeln smutsigt vilket resulterar i en försämrad rörlighet. Spärrhaken kan också fastna i ytterläget. Utan regelbundet underhåll, torkar insmorda delar ut, vilket resulterar i slitage/skador och dåligt funktion hos drevet. Beroende på chocklast eller att last har fått hänga under för lång tid, kan bromsen spännas. Utan regelbundet underhåll kommer rost att uppstå. Vid montering måste bromsytan vara helt ren. Bromsytan får inte utsättas för smuts, fett eller olja. Den måste arbeta torrt. Tag isär och byt ut friktionsskivor och bussning. Tag isär och återmontera korrekt. Se ovan. Lasten slirar. Bromsytan är oljig. Se ovan. Se ovan. Bromsytan är smutsig. Vid sammansättning måste bromsytan vara ren. Tag isär och by tut pinjong, kugghjul, hus B, platta och kullager. Tvinga bromsen att lossna genom att rycka ordentligt i handkättingen. Tag isär och byt ut nödvändiga delar. Tag isär och byt ut nödvändiga delar. Tag isär delarna och återmontera korrekt. Bromsytan och friktionsskivorna får inte smörjas in. Tag isär och sätt ihop delarna korrekt. 19

22 10. GARANTI KITO Corporation ( KITO ) utfärdar följande garanti till första köpare ( köparen ) av ny produkt, tillverkad av KITO (KITO-produkt) (1) KITO garanterar att en KITO-produkt, vid leverans, är fri från fel i material och/eller arbete under normal användning och service och KITO skall, efter bedömning reparera eller byta ut del eller detalj, som bevisats ha nämnda defekt, under förutsättning att alla reklamationer gällande denna garanti, görs skriftligt omedelbart vid upptäckten och senast inom ett (1) år från inköpsdagen av KITO-produkt av Köparen och vidare förutsatt att defekta delar eller komponenter sparas för undersökning av KITO eller auktoriserad agent eller returneras till KITO eller auktoriserat servicecenter på KITO s begäran. (2) KITO garanterar inte komponenter av produkter som tillhandahålls av andra tillverkare. KITO kommer emellertid så långt möjligt att tilldela Köparen samma garanti, som erbjuds från sådana tillverkare. (3) Utöver reparation eller utbyte enligt (1) ovan, vilket är KITO s enda ansvar och köparens exklusiva rättighet under denna garanti, har KITO inget ansvar för några andra anspråk, som kan uppstå genom köp och användning av KITO s produkter, oberoende av om Köparens anspråk är baserade på kontraktsbrott, förseelse eller andra teorier, inklusive skador direkt eller indirekt genom olycka eller dess konsekvens. (4) Denna garanti har som villkor att installation, skötsel och användning av KITO s produkter sker i enlighet med instruktionsmanualen som är baserad på KITO s instruktioner och direktiv. Denna garanti skall inte gälla för KITO s produkter, som utsatts för försumlighet, felaktig användning, missbruk, dåligt underhåll eller en kombination av felaktiga anslutningar och upphängning. (5) KITO är inte ansvariga för förlust eller skada, som orsakats av transport, för lång/felaktig lagring, normal förslitning på KITO s produkter eller för förlust av produktionstid. (6) Denna garanti skall inte gälla för KITO s produkter, som har försetts/reparerats med delar, komponenter eller enheter, som inte godkänts av KITO eller som har modifierats/ändrats. DENNA GARANTI ERSÄTTER ALLA ANDRA GARANTIER, UTTALADE ELLER UNDERFÖRSTÅDDA, INKLUSIVE, MEN INTE BEGRÄNSAD TILL NÅGON GARANTI AV HANDELSMÄSSIGA GRUNDER ELLER AV ANPASSNING TILL SPECIELLA ÄNDAMÅL. 20

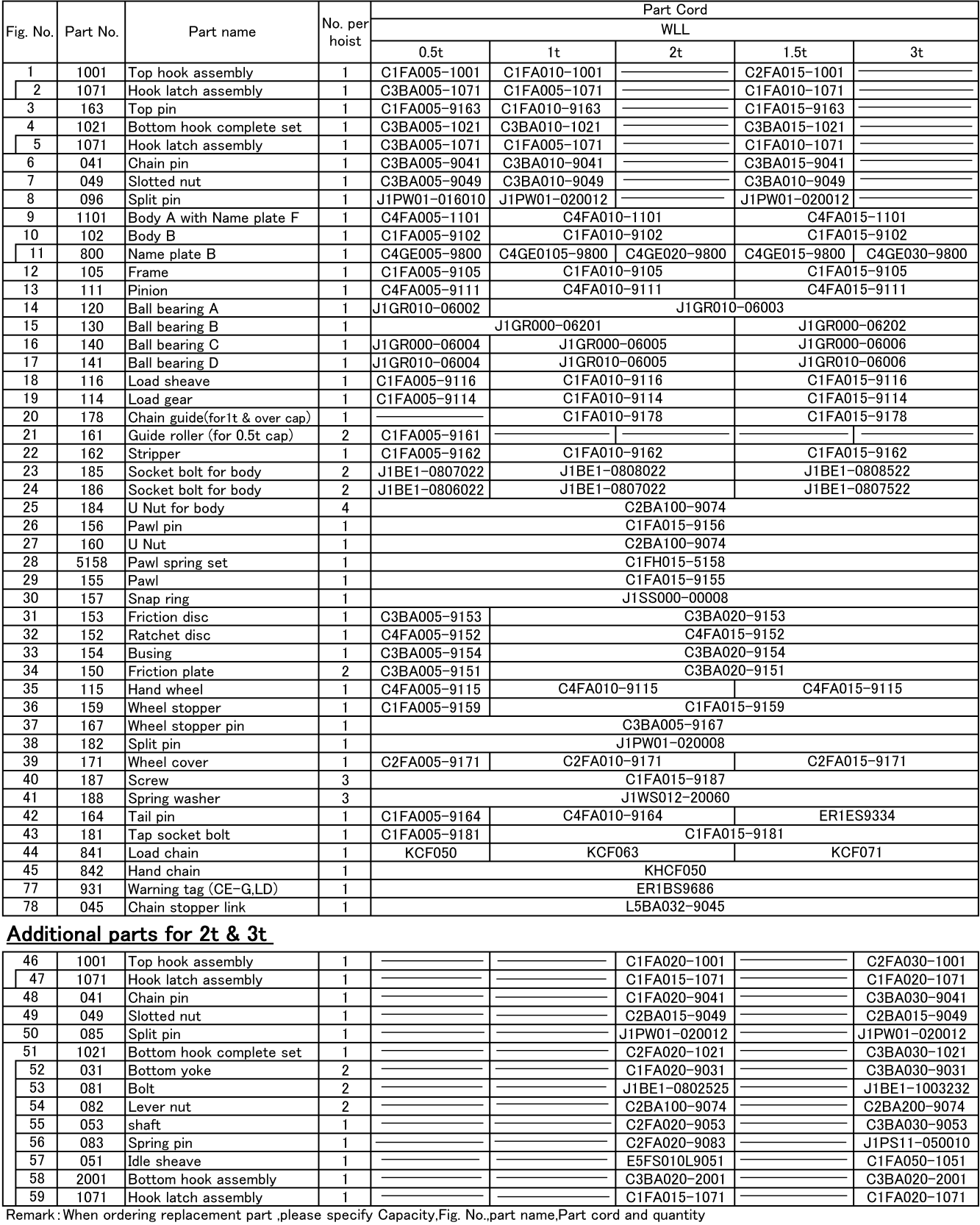

23 11. RESERVDELSLISTA Reservdelar för 2t och 3t 21

24 22

25 D/C CF-1207-E-02-OM INNEHÅLLET I EG - FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi, KITO Corporation, 2000, Tsuijiarai, Showa-cho, Nakakoma-gun, Yamanashi, , Japan försäkrar under eget ansvar att produkten: Snabblyftblock CF med kapacitet från 500 kg upp till 3 ton, som denna deklaration är i överensstämmelse med, med följande EG-direktiv och standarder. EG-direktiv: Maskindirektiv: Harmoniserade standarder EN ISO 12100: 2010 EN 818-7: A1: 2008 EN 13157: A1: /42/EC Maskinsäkerhet Kortlänkade kättingar för lyftändamål, ökad kvalité, klass V, certifierad av Fachausschuss Metall och Oberflächenbehandlung Handdriven lyftutrustning. Personen som har behörighet att samman ställa den tekniska dokumentationen: Udo Kleinevoß Teknikchef Kito Europe GmbH Düsseldorf A08-02-OM
