1 Markteknisk Undersökningsrapport (MUR) Detaljplan för Norra Hamnplan i Stenungsund Reviderad: Upprättad av: Sara Jorild Granskad av: Per Friberg Uppdragsnr:

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Sara Jorild Detaljplan för Norra Hamnplan i Stenungsund Markteknisk Undersökningsrapport (MUR) Status: Markteknisk Undersökningsrapport (MUR) Detaljplan för Norra Hamnplan i Stenungsund Kund Stenungsunds Kommun Att: Jan Schuman Strandvägen STENUNGSUND Konsult WSP Samhällsbyggnad Box Göteborg Besök: Ullevigatan 19 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Sara Jorild sara.jorild@wspgroup.se Tel: L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\MUR\MUR Norra Hamnplan.docx Mall: Rapport Advanced 2010.dot ver 1.0 Innehåll 1 Uppdrag 3 2 Områdesbeskrivning 3 3 Underlag för undersökningen 4 4 Styrande dokument 4 5 Utsättning / Inmätning 5 6 Geotekniska undersökningar Fältundersökningar Laboratorieundersökningar Hydrogeologiska undersökningar 6 7 Härledda värden 6 8 Redovisning Bilagor Ritning 7 2 (7)

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Sara Jorild Detaljplan för Norra Hamnplan i Stenungsund Markteknisk Undersökningsrapport (MUR) Status: 1 Uppdrag WSP samhällsbyggnad, avd. geo Göteborg, har på uppdrag av Stenungsunds kommun, utfört en geoteknisk utredning som skall utgöra underlag för ny detaljplan på delar av fastigheterna Stenung 16:1 och 4:36 på Norra Hamnplan i Stenungsund. I korthet är bakgrunden att en ny detaljplan för hamnområdet norr om Stenungsunds torg är under framtagande. Kommun avser att pröva möjligheterna och i förlängningen utveckla området för mindre person- och besöksintensiva verksamheter som t.ex. småindustri, lager, upplag, partihandel och/eller kontor. I nuläget är tanken att fem stycken tvåvånings byggnader och några sjöbodar skall uppföras. WSP har under hösten 2011 även genomfört en miljöteknisk- och VA/dagvattenutredning vilka redovisas i separata rapporter, samt en besiktning av kajerna i området, vilken ligger som bilaga 5 i denna rapport. 2 Områdesbeskrivning Planområdets areal är ca 6 ha varav dryga hälften utgörs av vatten och är beläget i den norra delen av centrala Stenungsund (figur 1). Aktuellt område på land är plant och är en utfylld havsvik med både hårdgjorda- och gräsytor. Havsviken har successivt fyllts ut med början någon gång under 1960-talet. Nuvarande strandlinje har således erhållits genom utfyllnad. Marknivåerna ligger generellt kring +0,6 och +1,1 och markytan sluttar svagt från öster ut mot vattnet i väster. Området precis norr om befintlig betongpir, i området kring hamnbyggnaden, ligger marknivåerna runt +1,3 till +1,4. Betongpiren ligger något högre än omkringliggande mark på en nivå av ca +1,8. Varvsområdet i norr ligger enligt grundkartan på nivån ca +1,5. Enligt rekommendationer från VBB 1961 skulle uppfyllnad av området ske till nivån ca +1,5. I norr, söder och öster avgränsas planområdet av verksamheter och i väster av öppet vatten med bryggor. Längs områdets östra gräns i söder går Lilla Strandvägen. L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\MUR\MUR Norra Hamnplan.docx Mall: Rapport Advanced 2010.dot ver 1.0 Figur 1. Detaljplaneområdet som undersökts är inringat. 3 (7)

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Sara Jorild Detaljplan för Norra Hamnplan i Stenungsund Markteknisk Undersökningsrapport (MUR) Status: 3 Underlag för undersökningen Som underlag för planering och genomförande av nedan beskrivna undersökningar har följande material använts: Jordartskarta från SGU i skala 1: Ledningsritningar från respektive ledningsägare Skissförslag från beställaren Grundkarta i dwg-format tillhandahållen från beställaren Orrje & CO Scandiaconsult , reviderad Utlåtande över geoteknisk undersökning för planerad kajanläggning i Norra Hamnen, Stenungsund. Uppdrags nr: Vattenbyggnadsbyrån (VBB) , Utredning angående möjligheter till utfyllnad och anläggande av kaj norr om befintlig betongkaj i Stenungsunds samhälle. L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\MUR\MUR Norra Hamnplan.docx Mall: Rapport Advanced 2010.dot ver Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1: Planering och redovisning Undersökningsmetod Fältplanering SS-EN Fältutförande Standard eller annat styrande dokument SGF Rapport 1:96, Geoteknisk fälthandbok samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem Tabell 2: Fältundersökningar Undersökningsmetod Skruvprovtagning Kolvprovtagning Standard eller annat styrande dokument SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 1:2009 metodbeskrivning 4 (7)

5 Uppdragsnr: Daterad: Reviderad: Handläggare: Sara Jorild Detaljplan för Norra Hamnplan i Stenungsund Markteknisk Undersökningsrapport (MUR) Status: Trycksondering Vingsondering för provtagning med standardkolvprovtagare SGF Rapport 1:96, Geoteknisk fälthandbok SGF, Metodblad för mekanisk trycksondering SGF Rapport 1:96, Geoteknisk fälthandbok SGF Rapport 2:93, Rekommenderad standard för vingförsök i fält L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\MUR\MUR Norra Hamnplan.docx Mall: Rapport Advanced 2010.dot ver 1.0 Tabell 3: Laboratorieundersökningar Undersökningsmetod Jordartsklassificering Naturlig vattenkvot Enligt SS Konflytgräns Enligt SS Skjuvhållfasthet Enligt SS Kompressionsegenskaper Enligt SS Utsättning / Inmätning Standard eller annat styrande dokument Enligt SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 Redovisningen av uppdraget har utförts i koordinatsystem Sweref och höjdsystem RH 00. Utsättning och inmätning har utförts med GPS av märket Topcon. 5 (7)

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Sara Jorild Detaljplan för Norra Hamnplan i Stenungsund Markteknisk Undersökningsrapport (MUR) Status: 6 Geotekniska undersökningar 6.1 Fältundersökningar Fältundersökning utfördes av WSP Samhällsbyggnads fältgeotekniker Viking Sellvén och Mattias Stenström i januari Använda undersökningsmetoder: 1 st trycksonderingar (Tr) 2 st vingsondering (Vb) 1 st skruvprovtagning (Skr) 2 st kolvprovtagning (Kv) För att kunna utföra undersökningar i bh 1 var 4 m långa foderrör (odex) genom sprängstenen, tvungen att sättas. L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\MUR\MUR Norra Hamnplan.docx Mall: Rapport Advanced 2010.dot ver Laboratorieundersökningar Resultatet av utförda laboratorieundersökningar redovisas i Bilaga 1 och 2. Laboratorieundersökningarna utfördes på WSPs geotekniska laboratorium i Göteborg under februari Jordproverna har efter mottagande förvarats och analyserats i kylrum (+7 C). Utförda laboratorieundersökningar: 25 st jordartsbestämning 25 st vattenkvot 22 st konflytgräns 21 st skjuvhållfasthet, ostörd och omrörd 6 st CRS-försök 6.3 Hydrogeologiska undersökningar Grundvattennivån har observerats i utförda skruvborrhål. 7 Härledda värden Se bilaga 3 och 4 6 (7)

7 Uppdragsnr: Daterad: Reviderad: Handläggare: Sara Jorild Detaljplan för Norra Hamnplan i Stenungsund Markteknisk Undersökningsrapport (MUR) Status: 8 Redovisning 8.1 Bilagor Laboratorieprotokoll Bilaga 1 (3 sidor) CRS-försök Bilaga 2 (12 sidor) Konflytgränssammanställning Bilaga 3 Skjuvhållfasthetssammanställning Bilaga 4 (4 sidor) Kajbesiktning Bilaga 5 (11 sidor) 8.2 Ritning Planritning och enstaka borrhål Sektionsritning G G L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\MUR\MUR Norra Hamnplan.docx Mall: Rapport Advanced 2010.dot ver (7)

8 Bilaga 1:1 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Norra Hamnplan, Stenungsund Göteborg Besök: Ullevigatan 19 Växel: Beställare WSP Göteborg Fax: Uppdragsnummer sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 1 Fältundersökning VS Ankomst Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning Granskning KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) mörkgrå gyttjig LERA, sandskikt, tunna växtdelskikt, enstaka skalrester mörkgrå lerig GYTTJA, växtdelar gråbrun GYTTJA, enstaka skalrester gråbrun GYTTJA, växtdelar tom tub 10.0 grå LERA, skalrester störd tub konförsök grå LERA, skalrester grå LERA, enstaka skalrester grå LERA, enstaka skalrester grå LERA, enstaka skalrester grå LERA, enstaka skalrester w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\33_Underlag\Lab\

9 Bilaga 1:2 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Norra Hamnplan, Stenungsumd Göteborg Besök: Rullagergatan 4 Växel: Direkt: / / Beställare WSP Gbg Fax: Uppdragsnummer m u my sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 2 Fältundersökning VS Ankomst Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning X Granskning AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) F/ grå grusig siltig SAND / ( oljelukt ) 1.0 F/ grå sandig siltig LERA, enstaka gruskorn, 1.0 växtdelar, snöre / ( oljelukt ) 2.0 grå siltig LERA, sandkörtlar, enstaka gruskorn grågrön gyttjig sandig SILT, sandkörtlar, växtdelar w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\33_Underlag\Lab\

10 Bilaga 1:3 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Norra Hamnplan, Stenungsund Göteborg Besök: Rullagergatan 4 Växel: Direkt: / / Beställare WSP Gbg Fax: Uppdragsnummer sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 2 Fältundersökning VS Ankomst Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning X Granskning AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) grågrön GYTTJA, sand- o siltskikt, skalrester, växtdelar grågrön GYTTJA, sandkörtlar, skalrester, växtdelar grågrön GYTTJA, skalrester, växtdelar grågrön ngt gyttjig LERA, växtdelar w L 4) 7.2 grå LERA grå LERA, skalrester grå LERA, skalrester grå LERA grå LERA, skalrester grå LERA, enstaka skalrester grå LERA, enstaka skalrester ) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\33_Underlag\Lab\

11

12

13

14

15

16

17

18

19

20

21

22

23 Konflytgräns, w L (%) Lågplastisk Mellanplastisk Högplastisk Mycket högplastisk Nivå (m) Antagen WL-1-16 VBB4 wl VBB7 wl VBB11 wl VBB13 wl -18 VBB19 wl SC7 wl Antagen WL-2-20

24 Odränerad skjuvhållfasthet, härlett c u (kpa) LAND (0 till 20 m från kaj) Mycket lös Lös Halvfast Fast Nivå (m) Bh1 Vb Tfu,korr(WL-1) -17 Bh1 Fallkon, Tfu,korr(WL-1) Empiri (Larsson, 1984) Tfu (O'c-1,WL-1) SC15 Vb Tfu,okorr(Tfu-korr) SC16 Vb Tfu,korr(WL-1) SC17 Vb Tfu,korr(WL-1) SC15 Tfu (σ'0) SC16 Tfu (σ'0) -23 SC17 Tfu (σ'0) -25

25 Odränerad skjuvhållfasthet, härlett c u (kpa) LAND (> 20 m från kaj) Mycket lös Lös Halvfast Fast Bh2 Vb Tfu,korr(WL-2) Bh2 Fallkon, Tfu,korr(WL-2) Empiri (Larsson, 1984) Tfu (O'c-2,WL-2) VBB23 Vb Tfu,korr(WL-1) -9 Nivå (m)

26 Odränerad skjuvhållfasthet, c uk (kpa) VATTEN (0-15 m från kajkant) 0 Mycket lös Lös Halvfast SC6 Vb Tfu,korr(WL-1) SC7 Fallkon, Tfu,korr(WL-1) SC11 Vb Tfu,okorr(Tfu-korr) 8 Djup (m)

27 Odränerad skjuvhållfasthet, c uk (kpa) VATTEN (> 15 m från kajkant) 0 Mycket lös Lös Halvfast VBB4 Vb Tfu,korr(WL-1) VBB4 Fallkon, Tfu,korr(WL-1) VBB11 Vb Tfu,korr(WL-1) 8 VBB11 Fallkon, Tfu,korr(WL-1) VBB18 Vb Tfu,korr(WL-1) VBB19 Vb Tfu,korr(WL-1) Djup (m) 10 VBB19 Fallkon, Tfu,korr(WL-1)

28 Bilaga 5 K PM - Befintlig kaj Underlag för detaljplan Norra Hamnplan, Stenungsund Upprättad av: Thomas Mattsson Granskad av: Björn Petersson

29 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson BILAGA 5 K PM - Befintlig kaj Kund Stenungsunds Kommun Miljö- och byggförvaltningen L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\K- PM doc Mall: Rapport Advanced 2010.dot ver 1.0 Konsult WSP Byggprojektering Box Göteborg Besök: Ullevigatan 19 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Geoteknik: Sara Jorild Kajer: Thomas Mattsson (11)

30 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson Innehållsförteckning 1 Förutsättningar 3 2 Befintlig kajkonstruktion kring Norra Hamnplan 3 3 Syn av kajkonstruktion 4 4 Utlåtande 11 1 Förutsättningar Ny detaljplan skall upprättas för Norra Hamnplan del av fastigheterna Stenung 16:1 och 4:36. Planområdet är ca 5 ha varav nästan hälften utgörs av vatten. Området används huvudsakligen för vinterförvaring av fritidsbåtar och är bebyggt dels med några äldre baracker i den norra delen, dels med två byggnader avsedda för hamnverksamheten i den södra delen. Inom vattenområdet ligger bryggor för fritidsbåtar. Detta PM avser kajkonstruktioner vid Norra Hamnplan, dess uppbyggnad och skick baserat på syn Befintlig kajkonstruktion kring Norra Hamnplan Nuvarande konstruktioner består i södra delen av en betongpir som tidigare tjänstgjort som kaj för stenutlastning. I norr övergår piren till en slänt av stensfyllning med krönförstärkning av betong, vilken fortsätter fram till ett tidigare varvsområde med bakåtförankrad stålspont som kajkonstruktion. L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\K- PM doc Mall: Rapport Advanced 2010.dot ver (11)

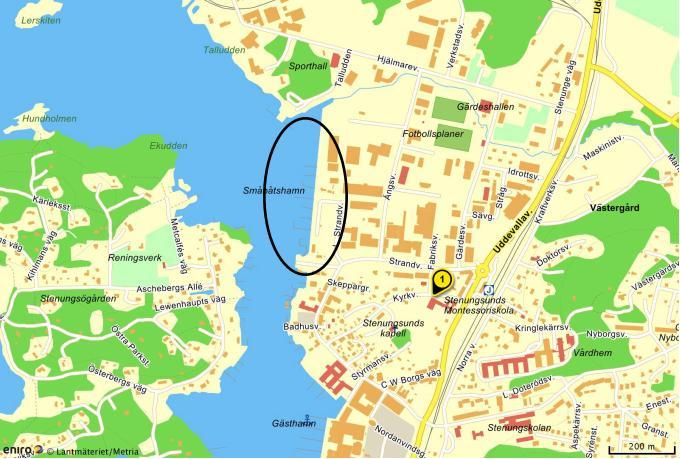

31 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson 3 Syn av kajkonstruktion Besök på plats med syfte att få en övergripande bild av konstruktionens uppbyggnad och skick. Denna syn gäller endast synliga delar över vattenyta. L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\K- PM doc Mall: Rapport Advanced 2010.dot ver 1.0 A B C Tidigare stenutlastningskaj, betongkonstruktion Småbåtshamn, stenfyllning Tidigare varv, stålspont 4 (11)

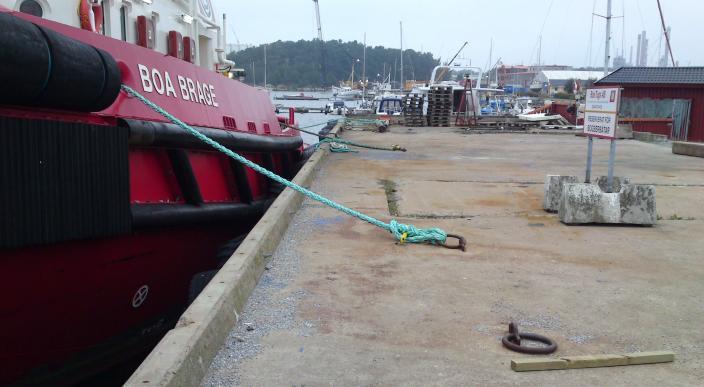

32 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson Bild 3.1 Pir, tidigare plats för stentransportör. L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\K- PM doc Mall: Rapport Advanced 2010.dot ver 1.0 Bild 3.2 Betongskador på överyta med synlig armering. 5 (11)

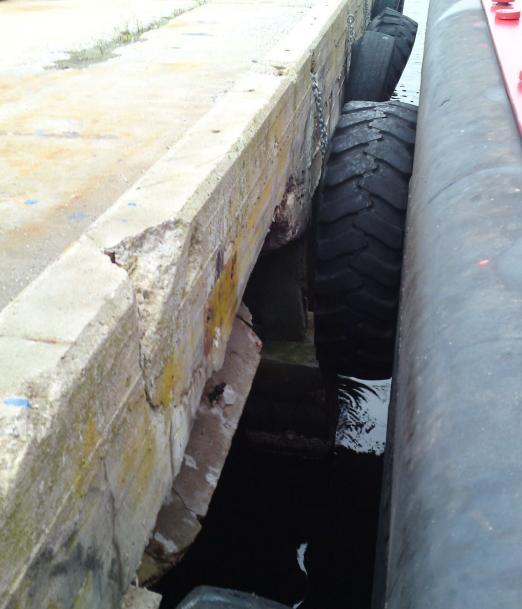

33 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\K- PM doc Mall: Rapport Advanced 2010.dot ver 1.0 Bild 3.3 Kraftiga betongskador på kantbalk 6 (11)

34 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\K- PM doc Mall: Rapport Advanced 2010.dot ver 1.0 Bild 3.4 Tidigare utförd förstärkning (kringgjutning) av pålar. 7 (11)

35 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\KPM doc Mall: Rapport Advanced 2010.dot ver 1.0 Bild 3.5 Undersida på befintlig pir. Kraftig armeringskorrosion och spjälkning av betong. Balkarna har tidigare reparerats med sprutbetong. Formvirke efter tidigare lagningar kvarsitter. Bild 3.6 Undersida befintlig pir. Kraftig armeringskorrosion och spjälkning av betong. Balkarna har tidigare reparerats med sprutbetong. 8 (11)

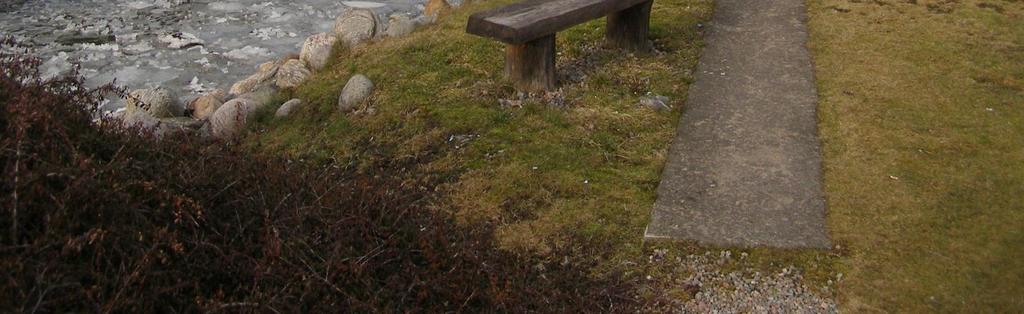

36 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\K- PM doc Mall: Rapport Advanced 2010.dot ver 1.0 Bild 3.7 Kaj av stenfyllning. Betongkrön med tvärsnitt ca 0.5 x 0.8 m utan underliggande bärande konstruktoiner såsom pålar eler spont. 9 (11)

37 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson Bild 3.8 Kaj i norra delen, bakåtförankrad stålspont med krönbalk av betong. L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\K- PM doc Mall: Rapport Advanced 2010.dot ver (11)

38 Uppdragsnr: Daterad: Bilaga 5 Reviderad: - PM Konstruktion befintlig kaj Handläggare: Thomas Mattsson 4 Utlåtande Den befintliga piren i söder är byggd på 1940-talet och uppvisar kraftiga betongskador. Den är renoverad och betonglagad ett flertal gånger. Översidan och undersidan är i behov av en kraftig upprustning. Kantbalken mot väster uppvisar utöver kraftig armeringskorrosion även mycket stora betongskador sannolikt på grund av påkörningar av fartyg. Befintliga pålar som piren vilar på är i delvis mycket dåligt skick och behöver åtgärdas. Kompletteringspålning och pågjutning av pålar har genomförts flertalet gånger. Kajen av stenfyllning med betongkrön, norr om piren, vilar direkt på utfyllda massor. Den saknar helt stabiliserande konstruktion som exempelvis spont, som finns i den norra delen eller pålar som piren vilar på. Kajen kommer att sätta sig i takt med övriga sättningar i området. Det finns ett träskydd monterat uppe på delar av betongkrönet för att hindra sjögräs att spolas upp på hamnplan vid högvatten. Innanför stenfyllningen mot hamnplan finns en gräsyta som enligt overifierade uppgifter är uppfylld av diverse lättmaterial såsom exempelvis sågspån och saknar helt bärighet för större laster än ren gångtrafik. Kajen med underliggande stålspont är bakåtförankrad och uppvisar inga större deformationer eller skador. L:\5250\Stenungsunds kommun\ _norra Hamnplan\3_Dokument\36_PM\Geo\K- PM doc Mall: Rapport Advanced 2010.dot ver (11)
