Käyttöohje Bruksanvisning User Manual WF 5012D PESUKARHU 5012D PESUKARHU 6012D PESUKARHU 6014D

Transkript

1 FI SE GB Käyttöohje Bruksanvisning User Manual WF 5012D PESUKARHU 5012D PESUKARHU 6012D PESUKARHU 6014D

2 Tvättmaskin SV Tack för att du visar förtroende för oss genom att köpa denna tvättmaskin, och grattis till utmärkt val. Din nya tvättmaskin uppfyller alla krav på modern tvättbehandling. Den utnyttjar energi, vatten och tvättmedel på ett effektivt och miljövänligt sätt. Våra apparater är miljövänliga. En del material kan återvinnas, andra deponeras på miljöstation eller förmultnar. För att undvika nedsmutsning av miljön ber vi dig transportera den uttjänta produkten till närmaste miljöstation. Produkten är endast avsedd för hemmabruk. Om produkten används för kommersiella ändamål, med vinstintresse eller för ändamål som inte räknas som vanligt hemmabruk, eller om produkten används av någon som inte räknas in under defi nitionen konsument, är garantiperioden kortast möjliga tid som anges i gällande lagstiftning. Sverige: Asko Appliances Box Skara. Tel: Finland: Upo Kodinkoneet Atomitie 5 A Helsinki Tel: Beskrivning av tvättmaskinen...29 Säkerhetsåtgärder...30 Installation och anslutning...31 Drift...34 Tvätt- och energispartips...40 Rengöring och underhåll...42 Felsökning...44 Tabeller

3 Beskrivning av tvättmaskinen 1. frontpanel 2. tvättmedelsfack 3. lucka 4. filterlock 5. ställbara fötter 6. avloppsslang 7. slang till vattenintag 8. nätsladd Tekniska data (beroende på modell) Max. tvättmängd: 6 kg / 5,5 kg Mått (b x d x h): 600 mm x 600 mm x 850 mm Djup med luckan öppen: 105 cm Vikt (netto): 72 kg Märkspänning: 230 V, 50 Hz Effekt: 2000 W Eluttag: (230 V, 50 Hz, 10 A) Vattentryck: min. 0,05 MPa, max. 0,8 MPa Säkring: 10 A Max. tvättmängd: 5 kg / 4,5 kg Mått slim (b x d x h): 600 mm x 440 mm x 850 mm Djup med luckan öppen: 88 cm Vikt (netto): 61 kg Märkspänning: 230 V, 50 Hz Effekt: 2000 W Eluttag: (230 V, 50 Hz, 10 A) Vattentryck: min. 0,05 MPa, max. 0,8 MPa Säkring: 10 A 29

4 Säkerhetsåtgärder Försäkra dig om att alla transportsäkringar har tagits bort innan du börjar använda apparaten. Försök att använda maskin som är blockerad av transportsäkring kan leda till att maskinen tar permanent skada, som inte omfattas av tillverkarens garanti! Använd en ny vattenslang till inloppet samt lämpliga packningar (medföljer) när du ansluter tvättmaskinen till vattenkran. Placera inte maskinen i ett rum där temperaturen kan sjunka under 0 C. Vissa delar på maskinen kan skadas om den fryser. Installera tvättmaskinen helt plant, på ett solitt och jämnt betonggolv. Följ anvisningarna för korrekt installation samt anslutning till vatten och el. Sänk aldrig ned änden på avloppsslangen i avloppsvattnet. Innan du startar tvättcykeln måste du stänga luckan genom att trycka den inåt på den markerade punkten. Luckan får inte vara öppen under tvättcykeln. Använd endast tvättmedel och sköljmedel avsedda för maskintvätt. Tillverkaren kan frånsäga sig ansvar för skada och eventuell missfärgning av packningar och plastdelar som orsakats av felaktig användning av blekmedel och/eller färgningsmedel. Använd endast medel med tillsats av korrosionshämmare för kalkborttagning. Följ tillverkarens anvisningar. Avsluta kalkborttagningen genom att skölja av med rikligt med vatten för att avlägsna eventuella syrarester. Använd aldrig tvättmedel som innehåller lösningsmedel, eftersom det fi nns risk för att det bildas giftiga gaser som kan skada maskinen, vilket kan leda till självantändning eller explosion. Stäng av vattenkranen när du har tvättat klart. Skydda maskinen vid transport genom att föra in minst en spärrstång. Dra ut nätsladden ur eluttaget innan du gör detta! Märkplåten med apparatens grundläggande specifi kationer sitter ovanför luckan. Garantin omfattar inte förbrukningsartiklar (glödlampor), mindre missfärgningar eller färgavvikelser, ökad ljudnivå till följd av produktens ålder som inte inverkar på produktens funktion, och estetiska fel som inte inverkar på produktens funktion eller säkerhet. Denna maskin är en avancerad apparat, denna skall endast användas av personer som nogrannt har läst igenom och förstått bruksanvisningen och som har möjlighet och kunskap till att följa anvisningarna i denna. På så sätt undviks skador på både produkt och apparat. Håll alltid barn under uppsikt som befi nner sig i apparatens närhet och låt dom aldrig leka med eller använda apparaten. Läs igenom denna bruksanvisning noggrant och följ instruktionerna för placering och användning. Garantin omfattar inte reparationer av fel som orsakats av felaktiga anslutningar eller användning av apparaten, och det är därför kunden som får stå för kostnaderna för sådana reparationer. Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. 30

5 Installation och anslutning Avemballering Var försiktig om du använder ett vasst föremål för att ta bort emballaget så att du inte skadar apparaten. Låt produkten komma upp i rumstemperatur innan du installerar den (vänta två timmar). Våra apparater är emballerade i miljövänliga material som kan återvinnas, deponeras på miljöstation eller brytas ned utan miljöpåverkan. Av samma skäl är samtliga emballagematerial märkta. Ta bort transportsäkringarna Flytta rören. Lossa skruvarna A på baksidan av maskinen (Fig. 1). Ta bort transportsäkringarna B (Fig. 1) och skjut in dem i spåret på spärrstången (Fig. 2) - vänd på den högra. Använd transportsäkringarna för att rotera spärrstängerna 90 och dra ut dem. Täck för öppningarna med de bifogade plastskydden. Spara transportsäkringarna för eventuellt framtida bruk. Kontrollera att samtliga transportsäkringar har tagits bort innan du använder tvättmaskinen, annars kan den ta permanent skada. Skador orsakade av kvarglömd transportsäkring medför att garantin blir ogiltig. fi gur 1 fi gur 2 Ställa apparaten plant Ställ apparaten plant genom att vrida på de ställbara fötterna. Fötterna går att justera med uppemot +/- 1 cm. Efter justeringen, spänn muttern ordentligt (A) - upp mot botten på maskinen. Vibrationer, förflyttningar av produkten och högljudd drift som beror på att de justerbara fötterna har monterats på felaktigt sätt omfattas inte av denna garanti. Placera produkten på stabil grund. Ytan ska vara torr och ren så att du inte halkar. De justerbara fötterna bör också rengöras före installation. 31

6 Om du har en torktumlare med samma mått kan du placera den ovanpå tvättmaskinen. Ansluta till vattenkran För att apparaten ska fungera optimalt måste det ingående vattentrycket vara mellan 0,05 och 0,8 MPa. Lägsta vattentryck kan kontrolleras genom mätning av vattenflödet från kranen. 3 liter vatten måste komma ut ur maximalt öppen kran inom 15 sekunder. Ta ut tilloppsslangen från trumman och montera den på anslutningen (1) på maskinen genom att skruva fast den på gängan (endast vissa modeller). Montera packningen som har en sil i den raka anslutningen på slangen som har en gänganslutning (2) skruva sedan fast slangen mot vattenanlsutningen. (I vissa modeller finns redan packning med filter monterat, någon ytterliggare packning skall då inte monteras). Vid anslutning till både varm- och kallvattenkran, anslut en slang till kallvattenkranen och en till varmvattenkranen enligt märkningen på baksidan av apparaten (bokstäverna C och H). (C - kallvatten; H - varmvatten) Inloppsslangen ska dras åt manuellt och tillräckligt hårt så att inga läckor uppstår. När du har dragit åt slangen, kontrollera att den inte läcker. Du får inte använda tänger, skiftnycklar eller andra liknande verktyg när slangen monteras eftersom de kan förstöra muttergängorna. Begränsat Aqua-stop (vattensäkerhetssystem) I händelse av skada på det inre röret förhindras läckage av ett automatiskt stängningssystem som blockerar vatteninfl ödet till maskinen. Om stängningssystemet har aktiverats lyser ett rött A på displayen. Inloppsröret måste bytas ut. Totalt Aqua-stop (endast vissa modeller) I händelse av skada på det inre röret förhindras läckage av ett automatiskt stängningssystem som blockerar vatteninfl ödet till maskinen. 32

7 Säkerhetssystemets sensorer känner även av om vatten har läckt in i maskinens inre. Om så är fallet, avbryts tvättcykeln, maskinens pump går igång och ett felmeddelande visas. Sänk inte ned inloppsröret till Aqua-stop-systemet i vattnet - inne i röret sitter den elektriska ventilen! Ansluta avloppsslang Ansluta apparaten till elnätet Fixera avloppsslangen så att vattnet rinner ut i handfatet eller badkaret, alternativt anslut direkt till avlopp i vägg (diameter min. 4 cm). Avloppet i väggen måste vara korrekt installerat och kunna rengöras. Bind fast avloppslangen med en bit snöre som du drar genom böjen på slangen, detta för att undvika att slangen glider av och faller till golvet. Änden på avloppsslangen måste placeras mellan som lägst 60 cm och som mest 100 cm ovanför golvnivån. Sätt i stickkontakten till nätsladden i vägguttaget. Rekommenderad spänning och andra uppgifter hittar du på märkplåten ovanför luckan på maskinen. Vägguttaget måste alltid gå att komma åt och vara försett med en jordledning (i enlighet med de lokala säkerhetsföreskrifterna). Denna permanenta anslutning får endast utföras av en auktoriserad service-/vvs-tekniker. Skadad nätsladd får endast bytas ut av tillverkaren eller dennes auktoriserade servicepersonal. Anslut aldrig apparaten till eluttag för rakapparat eller hårtork. 33

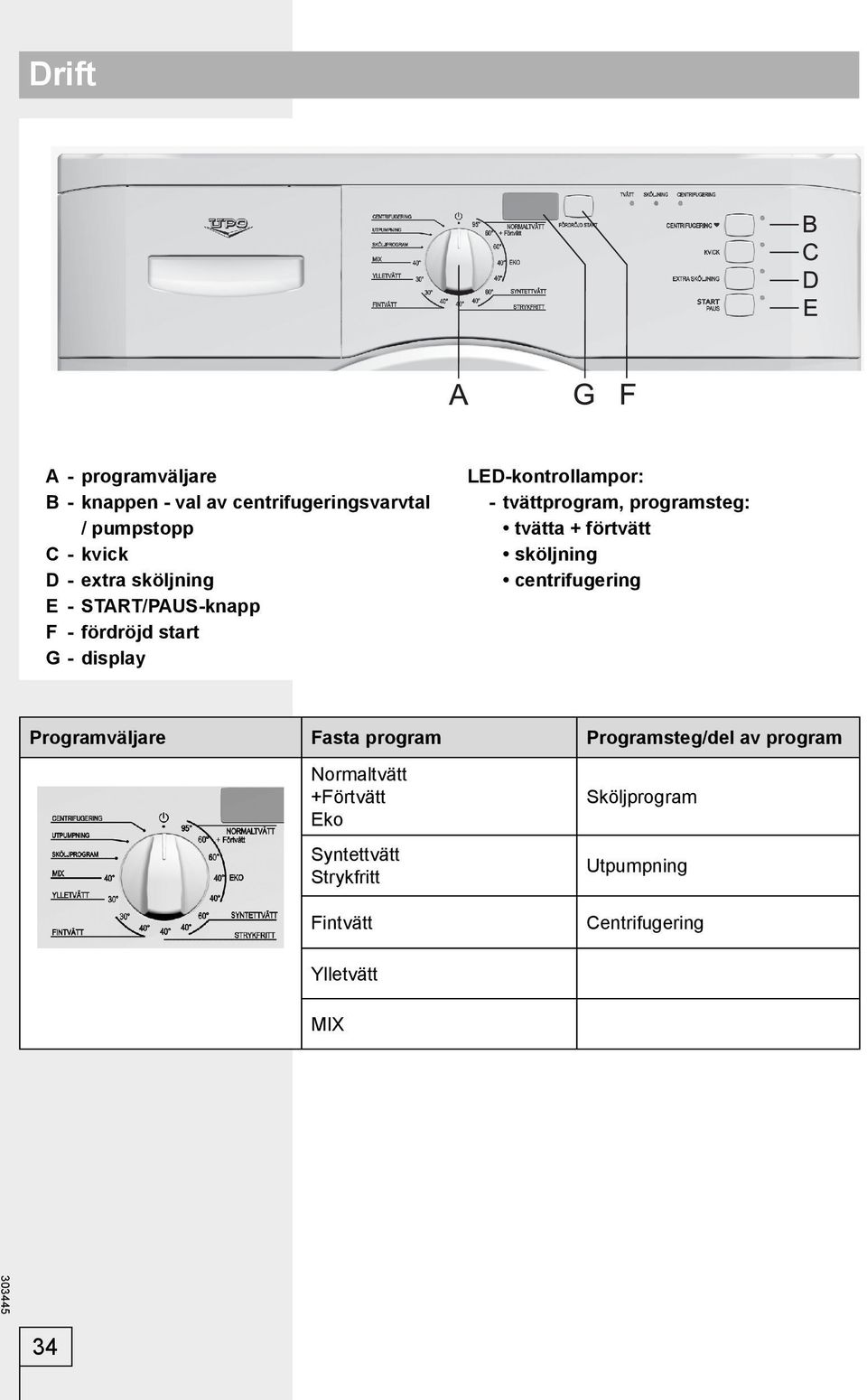

8 Drift A - programväljare B - knappen - val av centrifugeringsvarvtal / pumpstopp C - kvick D - extra sköljning E - START/PAUS-knapp F - fördröjd start G - display LED-kontrollampor: - tvättprogram, programsteg: tvätta + förtvätt sköljning centrifugering Programväljare Fasta program Programsteg/del av program Normaltvätt +Förtvätt Eko Syntettvätt Strykfritt Fintvätt Sköljprogram Utpumpning Centrifugering Ylletvätt MIX 34

9 Tvättprocedur Öppna luckan till tvättmaskinen Lägg in tvätten i trumman Stäng luckan Öppna vattenkranen Fördröjd start Fyll på med tvätt- och sköljmedel i respektive fack Starta tvättmaskinen genom att trycka på START-knappen (E) - Öppna luckan till tvättmaskinen. Ta tag i handtaget (spaken) på luckans högra sida och dra luckan mot dig. - Sortera tvätten efter textiltyp. Knäpp alla knappar, dra igen dragkedjor, knyt snören och vänd fickorna ut och in. Lägg ömtåliga plagg i en särskild tvättpåse. Vi rekommenderar att du fyller trumman med plagg i olika storlekar. Kontrollera vilken torkmetod som rekommenderas på skötselråden till plaggen (se förteckningen över symboler för textilskötsel på sista sidan i denna manual). - Lägg in tvätten i trumman. Kontrollera att trumman är tom. - Stäng luckan till tvättmaskinen. - Öppna vattenkranen. - Tryck på PÅ/AV-knappen och välj tvättprogram. Drift Välj program genom att vrida programväljaren (A) från läge 0 till önskat tvättprogram. Indikatorlampan bredvid startknappen börjar blinka. Programväljaren (A) kan vridas i båda riktningarna. Välj program efter vilken typ av plagg som ska tvättas och den tvättemperatur som anges på skötselråden på plaggen (mer information fi nns i Programtabellen på sista sidan). Du kan välja mellan att köra hela, fasta program eller enskilda programsteg/del av program. Välj tilläggsfunktioner genom att trycka på motsvarande knappar (E). - Val av fasta program De fasta programmen är program som omfattar samtliga programsteg, inklusive uppmjukning och centrifugering (se Programtabellen). Du väljer dessa genom att vrida programväljaren till önskat läge. Normaltvätt Normalt smutsade sängkläder och underkläder, borddukar, handdukar, skjortor, blusar och tröjor av bomull eller lin. När du tvättar kraftigt nedsmutsade plagg, använd ett program med förtvätt. 35

10 Om du vill spara energi, använd ekonomiprogrammet E 40 C i stället för 60 -programmet. Syntettvätt Normalt smutsade skjortor, blusar och andra polyester- och polyamidplagg, eller en blandning av dessa textilier med bomull. Välj programmet strykfritt om du vill förhindra att tvätten skrynklas mycket när den är färdigtvättad. Fintvätt Detta program är avsett för ömtåliga plagg (klänningar, skjortor, blusar) samt gardiner. Ylletvätt Speciellt skonsamt program som kan användas för tvätt av ylle, liksom för andra känsliga material där handtvätt rekommenderas. MIX Specialprogram för tvätt av normalt fläckade kulörta plagg tillverkade av diverse oömma textilier vid 40 C. - Val av tilläggsfunktion Tilläggsfunktionerna ändrar de ordinarie programstegen under de fasta programmen. Aktivera den aktuella funktionen genom att trycka på motsvarande knapp. Valet bekräftas när indikatorlampan bredvid knappen tänds. Om den önskade funktionen inte gåt att välja under det valda programmet, tänds inte kontrollampan. Stäng av funktionen genom att trycka på samma knapp en gång till - kontrollampan släcks. Välj den aktuella funktionen efter att du valt ett av de fasta programmen, men innan du trycker på STARTknappen (E). Display (G) Efter att man ställt in ett bas- eller delprogram och tryckt på knappen START (E), visas tvättiden på displayen. Efter avslutad tvätt, visas END på displayen. Under pågående tvätt visas den återstående tvättiden i timmar och minuter. Låg vattentemperatur, låg elnätsspänning, och mindre tvättmängder kan öka tvättiden. Tiden som visas på displayen justeras hela tiden för att motsvara dessa förhållanden. 36

11 Fördröjd start (F) Tryck på knappen (F). Tiden 00:00 kommer då att visas på displayen (G). Varje ytterligare gång man trycker på knappen, kommer den tid som visas på displayen att ökas med 1 timme (max. senareläggning är 23 timmar). Sedan du valt tid, kommer lysdioden ovanför knappen att tändas (fast sken). Om man inte trycker på någon annan knapp under de följande 5 sekunderna, kommer programmets längd att visas på displayen. Funktionen aktiveras när man trycker på knappen START (E). Nedräkning sker med hela timmar från 23:00 till 1:00, därefter sker nedräkningen per minut. Efter avslutad nedräkning startar tvättprogrammet automatiskt. För att avbryta eller ändra inställningen för senareläggning av starten; tryck på knappen START/PAUS (E). För att ändra senareläggningen; välj ny tid genom att trycka på knappen F. Tryck på START för att sätta igång nedräkningen igen. För att snabbt avbryta en senarelagd start; håll knappen F intryckt i 3 sekunder. Tryck på knappen START för att sätta igång programmet igen. Centrifugeringshastighet (varv/min) / Pumpstopp Genom att trycka på knappen (B) kan man minska centrifugeringshastigheten (i varv per minut) till 0. Den optimala varvtalsinställningen för det valda programmet visas när du tryckt 1 gång på knappen. För varje ytterligare gång du trycker på knappen, minskas centrifugeringshastigheten. Det sista valet är pumpstopp vilket betyder att tvätten förblir blöt i det sista sköljvattnet. Använd denna funktion för att undvika veck på tvätten om du inte har möjlighet att ta ur denna ur maskinen direkt efter det att tvättprogrammet är avslutat. Denna funktion lämpar sig speciellt för syntetmaterial och ömtålig tvätt. Denna funktion rekommenderas ej för ylle. Kvick (väljs via en knapp C) energibesparande program lämpligt för tvätt av lätt smutsade plagg eller mindre mängder kläder kortare tvätt- och sköljtider sänker vattenförbrukningen (vissa program) Extra sköljning Alternativet för extra sköljning är särskilt lämpligt när man tvättar kläder som bärs av personer som är känsliga mot tvättmedel, t.ex. personer med allergier. Aktivera den extra sköljningen genom att trycka på knappen (D). Den totala tvättiden blir längre, tiden visas på displayen. 37

12 - Val av programsteg/del av program Detta är fristående program som kan användas när du inte behöver köra ett helt tvättprogram. Om du vill använda flera tilläggsprogram efter varandra, måste du stänga av tvättmaskinen innan du väljer nytt program (vrid programväljaren till 0 och vänta i minst en sekund). Sköljprogram Separat sköljprogram med centrifugering mellan sköljningarna samt en slutcentrifugering. Detta program är lämpligt för plagg som har handtvättats och tål centrifugering. Centrifugeringsvarvtalet kan minskas genom att trycka på ( ) knappen - val av centrifugeringsvarvtal (rpm). Utpumpning Använd detta om tvättprogrammet avbröts eller om funktionen avbryt tömning aktiverades, och du endast vill tömma ut vattnet i trumman utan att centrifugera. Centrifugering Snabbcentrifugering (högt varvtal) av oömma plagg. Centrifugeringsvarvtalet kan minskas genom att trycka på ( ) knappen - val av centrifugeringsvarvtal (rpm). - Fylla på tvätt- och sköljmedel (se Tvätt- och energispartips) fack förtvätt fack huvudtvätt fack sköljmedel Om du inte väljer ett program med förtvätt, kan du fylla på tvättmedel direkt i trumman med hjälp av doseringsmåttet. Fyll inte facket högre än den markerade nivån när du fyller på sköljmedel. Kom ihåg att stänga tvättmedelslådan innan du öppnar/ stänger luckan till tvättmaskinen. 38

13 Starta tvättmaskinen Tryck på START-knappen (E). Maskinen går igång efter några sekunder. Indikeringslampan som anger aktuellt tvättsteg tänds. Om luckan inte är riktigt stängd när maskinen sätts på, börjar indikeringslampan för START blinka efter ett par sekunder. Stäng luckan ordentligt - maskinen kör det valda programmet. Tiden som återstår för tvättprogrammet visas på displayen (för indikeringslampa). I takt med att de olika programstegen slutförs, släcks motsvarande kontrollampa och nästa tänds. Om du vill byta tvättprogram efter att tvättmaskinen startats, vrider du programväljaren till läge 0 och väntar i en sekund. Välj därefter nytt program. När maskinen stängs av raderas tidigare valda tilläggsfunktioner (t.ex. avbryt tömning). De måste därför väljas/aktiveras på nytt. När du stänger av tvättmaskinen (OFF) raderas alla förvalda funktioner; dessa måste därför slås PÅ/väljas igen. - Tvättprogrammet har gått klart När ett tvättprogram gått klart visas detta genom att de lysdioder som indikerar tvättförloppet börjar att blinka. Meddelandet End visas på displayen. Tvättmaskinsluckan kan öppnas. Ta ut tvätten ur maskinen och avlägsna alla eventuella främmande partiklar och annat från luckans tätningsring. Lämna luckan öppen så att maskinen kan torka ur. Stäng av den vattenkran som maskinen är ansluten till. Stäng av tvättmaskinen genom att vrida programväljarvredet (A) till läge 0. Efter avslutat tvättprogram bör maskinens eltillförsel stängas av genom att elkontakten dras ut ur vägguttaget. Avbrott Av användaren Att välja funktionen PUMP STOP Om inställningen pump stop,har valts, stannar programmet automatiskt vid sista sköljningen och symbolen för pumpstopp visas på displayen. LED indikeringen bredvid START knappen blinkar. Programmet kan köras färdigt genom att man trycker på knappen START (E); i detta fall kommer programmet att köra en avslutande centrifugering, enligt vad som bestäms av programmet. Centrifugeringsvarvtalet kan minskas genom att trycka på ( ) knappen - val av centrifugeringsvarvtal (rpm). Programmet kan även ändras genom att man vrider programväljarvredet till läget 0 och väljer endera centrifugering eller enbart utpumpning av vattnet mellan extra program eller cykler. 39

14 Att avbryta manuellt Programmet avbryts om programväljarvredet (A) vrids till läge 0. Finns det vatten i maskinen, välj då något av extraprogrammen (utpumpning, centrifugering) för att tömma tvättrumman och köra programmet färdigt. PAUS-knapp Du kan när som helst tillfälligt avbryta programmet genom att trycka på PAUS-knappen (E). Efter att den av säkerhetsskäl inlagda tidsfördröjningen har gått, kan du öppna luckan, förutsatt att det inte finns något vatten i trumman. Kör klart programmet genom att trycka på START-knappen (E). Fel Programmet avbryts om ett fel skulle uppstå. De visas med blinkande indikeringslampor (se avsnittet om Felsökning). Strömavbrott Vid strömavbrott blir programmet avbrutet, när strömmen är åter fortsätter programmet. Var försiktig om strömmen går och trumman fortfarande är vattenfylld - töm ut vattnet (programsteget Tömning) innan du öppnar luckan. Tvätt- och energispartips Innan du tvättar bör du sortera tvätten efter typ av plagg, smutsgrad och färgäkthet. Innan du väljer tvättprogram, kontrollera etiketten med skötselråd på de olika plaggen (se Underhållstabell). Tvätta nya, kulörta plagg separat första gången. Tvätta mycket hårt smutsad tvätt i små mängder och öka tvättmedelsdoseringen. Behandla svåra fl äckar med speciellt fl äckborttagningsmedel, så sänker du tvättmaskinens energiförbrukning. Använd kortprogrammet vid tvätt av lätt smutsad tvätt och välj en lägre tvättemperatur. På så sätt sänker du energiförbrukningen med upp till 50 %. Undvik att köra maskinen med endast halvfull trumma eller mindre för att spara energi, samt för att utnyttja apparatens prestanda på ett effektivare sätt. Den maximala mängden torr tvätt anges i Programtabellen på sista sidan. Innan du tvättar, töm fi ckorna, dra upp blixtlåsen och ta bort eventuella metallklämmor eller nålar/pins som kan fastna i eller skada tvätten eller tvättrumman. Sära på tvätten innan du lägger in den i trumman. Använd endast maskintvättmedel. Dosera tvättmedel, pulver eller fl ytande, enligt tillverkarens anvisningar. 40

15 Om vattnets hårdhetsgrad överstiger 14 dh, rekommenderar vi att vattnet avhärdas. Denna garanti omfattar inte skador på värmeelement som uppkommit till följd av att avhärdningsmedel inte använts. Användande av klorinbaserade blekmedel rekommenderas inte, eftersom dessa kan förorsaka skada på värmeelementet. Hårdhetsskala Hårdhetsgrad dh( N) m mol/l fh( F) p.p.m. 1 - Mjukt < 8,4 < 1,5 < 15 < Medel 8,4-14 1,5-2, Hårt > 14 > 2,5 > 25 > 250 Vid hårt vatten dosera tvättmedel enligt tabellen för grad 1 och tillsätt lämplig mängd mjukgörare (se tillverkarens anvisningar). Du kan även dosera tvättmedlet direkt i trumman. Om du använder tjockt, fl ytande sköljmedel, rekommenderar vi att du späder ut det med vatten för att förhindra att kanalerna till sköljmedelsfacket sätts igen. Om tvättmaskinen är utrustad med en avskiljande skiva för tvättmedelsfacket, kan du även hälla fl ytande tvättmedel i mittfacket (endast vissa modeller). Om du använder pulvertvättmedel lyfter du upp skivan, och om du använder fl ytande tvättmedel skjuter du ned den. Flytande tvättmedel är endast avsett för huvudtvätt, utan förtvätt. Lägg särskilt ömtåliga plagg (strumpbyxor, ömtåliga damunderkläder osv.) i tvättpåsen. Hög centrifugeringshastighet gör att fuktnivån i plaggen blir mindre. Det gör att plaggen torkar snabbare när de torktumlas, vilket i sin tur sänker energiförbrukningen. Undvik att lägga tvättmedel som klumpat ihop sig i tvättmedelsfacket, eftersom röret i tvättmaskinen kan sättas igen. 41

16 Rengöring och underhåll Dra ut nätsladden till maskinen ur eluttaget innan du rengör maskinen! Höljet bör rengöras med en mjuk trasa och ett milt rengöringsmedel. Trummans inre och packningen till luckan rengör du genom att köra maskinen tom på 60 C och dosera hälften så mycket tvättmedel som vanligt. Frekvent användande av program med låg temperatur i kombination med flytande tvättmedel kan skapa bakterietillväxt och dålig lukt i tvättmaskinen. För att udvika detta rekommenderar vi att man använder ett bomullsprogram 95 C utan någon tvätt i trumman, men med tvättmedel, detta bör ske minst en gång i månaden. Vid behov, rengör tvättmedelsfacket. Dra ut det helt från höljet genom att trycka på fl iken (se fi g.) Vid behov, rengör locket till proppen under rinnande vatten. Rengör den med en borste under rinnande vatten och torka av. Ta bort eventuella intorkade tvättmedelsrester på botten av höljet. 42

17 Rengör hela sköljområdet i tvättmaskinen med en borste, särskilt munstyckena i överdelen av sköljområdet. Rengör nätet till slangfi ltret med jämna mellanrum under rinnande vatten. Om slangen lossas efter varje tvätt ska gummipackningen torkas av. Det gör att packningen håller längre. Öppna fi lterlocket med hjälp av en platt skruvmejsel eller liknande verktyg. Filtret måste rengöras då och då, speciellt efter tvätt av noppiga eller gamla plagg. Vrid försiktigt fi ltret moturs och låt vattnet tömmas ut långsamt. Tag sedan ut fi ltret och gör det rent under rinnande vatten. 43

18 Sätt tillbaka fi ltret på det sätt som visas i bilden och dra åt genom att vrida det medsols. For att vara säker på att fi ltet (A) inte läcker är det viktigt att det inte fi nns smuts på fi lterpackningen. Felsökning Tvättmaskinen kontrollerar själv vissa funktioner under det att den tvättar. Om den vid denna kontroll skulle upptäcka några problem, indikeras detta av ett felmeddelande (Fx) på displayen och dessutom börjar lysdioderna att blinka. Maskinen signalerar ett fel så snart det upptäcks. Tvättprogrammet går då över i pausläge. Om felet ligger i värmesystemet, kör maskinen tvättprogrammet färdigt dock utan värme. Om felet uppträder medan maskinen är igång, kommer felkoden och den återstående tvättiden växelvis att visas på displayen. Felmeddelandet visas tills dess maskinen stängs av. Fel: 2 - Två blinkningar: luckan är inte ordentligt stängd 3 - Tre blinkningar: bristfälligt vatteninlopp 7 - Sju blinkningar: bristfälligt vattenutlopp I dessa fall kan du åtgärda felet själv (Se tabellen Felsökning). 1 - En blinkning: fel på temperatursensor 4 - Fyra blinkningar: fel på rotationssensor 5 - Fem blinkningar: fel på motor 6 - Sex blinkningar: Fel på värmesystem Om något av dessa fel skulle inträffa, anteckna felkoden, stäng av maskinen och kör programmet en gång till. Om felet kvarstår, kontakta närmaste auktoriserade servicecenter (indikatorlamporna fortsätter att blinka tills du stänger av maskinen). Olika störningar från den omgivande miljön (t.ex. elektriska apparater) kan även de ge upphov till att maskinen signalerar att något är fel. Om detta händer: - stäng av apparaten och vänta några sekunder; - sätt på apparaten igen och kör tvättprogrammet en gång till. Om felet kvarstår; ring serviceverkstaden. Garantin omfattar inte fel som beror på störningar från miljön (t.ex. åsknedslag, strömkretsar. naturkatastrofer osv.). 44

19 Fel Möjlig orsak Åtgärd Maskinen fungerar inte (symbolerna lyser inte). Maskinen är inte påslagen. Kontrollera att: det finns ström i vägguttaget, säkringen är hel, stickkontakten sitter i vägguttaget. FEL 2 Tvättprogrammet startar inte. I början av tvättprogrammet: På/av-indikatorlampan blinkar. Under tvätt: Indikatorlamporna blinkar regelbundet två gånger. Luckan är inte ordentligt stängd. Tryck luckan mot maskinen. FEL 3 Vattnet kommer inte in i maskinen (efter cirka 4 min indikerar maskinen felet Indikatorlamporna blinkar regelbundet tre gånger). Det läcker vatten från maskinen. Maskinen står inte still under drift. Maskinen vibrerar under centrifugeringen. Mycket kraftig skumbildning i samband med tvätt. FEL 7 Otillräckligt med vatten eller inget vattens alls pumpas ut från maskinen (maskinen indikerar felet -indikatorlamporna blinkar regelbundet sju gånger). Bristfälligt vatteninlopp. Filtret har inte dragits åt ordentligt. Inloppsröret är inte ordentligt fastskruvat i maskinen eller vattenkranen. Avloppsröret har lossnat. Maskinen står inte plant. Transportsäkringarna har inte tagits bort. Ojämnt fördelad tvätt, särskilt vid tvätt av små kvantiteter (t.ex. endast en badrock). För mycket tvättmedel används. Vattenutloppet är tilltäppt. Kontrollera att: vattenkranen är öppen, inloppsrörets nätfi lter är rent. Tryck på START-knappen. Dra åt filtret. Skruva fast inloppsröret. Sätt fast/placera avloppsröret i anslutning till golvbrunnen. Justera maskinen i horisontalled och höjdled med hjälp av de ställbara fötterna. Ta bort transportsäkringarna. Detta är normalt, maskinen sänker automatiskt varvtalet om vibrationerna blir för kraftiga. Öka tvättmängden (fler plagg). Följ tvättmedeltillverkarens rekommendationer för doseringsmängd och anpassa även efter vattnets hårdhetsgrad och plaggens smutsgrad. Använd endast maskintvättmedel. Kontrollera att: fi ltret är rent, utloppsröret inte är tilltäppt, avloppet inte är tilltäppt, utloppsröret är placerat högre upp än 1 m. Tryck en gång till på START-knappen. 45

20 Fel Möjlig orsak Åtgärd Tvätten har inte centrifugerats tillräckligt. Inget fel rapporteras. Fettfläckar på kläderna trots att de tvättats. Smutsfläckar på plaggen efter tvätt. Fläckar av vitt pulver på plaggen. Tvättmedelsrester i tvättmedelfacket. Sköljmedlet sköljs inte ur tvätten helt, alternativt det finns vatten kvar i sköljmedelfacket. Obehaglig lukt i trumman. Tvättiden är längre än vanligt. Tiden som visas på displayen korrigeras under tvättcykeln. FEL 1 Programtemperatur uppnås inte (maskinen indikerar felet indikatorlamporna blinkar regelbundet en gång). Maskinen aktiverade UKS*- funktionen. Maskinen har automatiskt sänkt centrifugeringsvarvtalet på grund av att tvätten är ojämnt fördelad. För lite tvättmedel har använts (tvätten var mycket hårt smutsad). Maskinen fungerar som den ska. Blanda stora och små plagg nästa gång du tvättar. Tvätta plaggen en gång till. Öka tvättmedelsdoseringen när du tvättar hårt smutsade plagg, alternativt använd flytande tvättmedel. Du använde flytande tvättmedel/ Använd tvättmedel som innehåller kulörtvättmedel som inte innehåller vitmedel. vitmedel. Detta beror inte på otillräcklig sköljning, utan på användning av neo-fosfathaltiga tvättmedel, som innehåller icke-lösliga komponenter (zeoliter) för att sänka vattnets hårdhetsgrad. Dessa substanser kan sätta sig på textilfibrerna. För lågt vattentryck. En del tvättmedel kan fastna i tvättmedelsfacket om de blir blöta. Sugskyddet är felplacerat eller igensatt. Del av plagg, tvättmedels och sköljmedelsrester i fi ltret. Bakterietillväxt Låg temperatur på det tillförda vattnet. På grund av ojämnt fördelad tvätt har maskinen aktiverat UKS*. Låg nätspänning. Ett fel har uppstått i strömförsörjningen. Temperatursensorn är bortkopplad från den elektroniska kretsen. Skölj genast tvätten ytterligare en gång. Använd flytande tvättmedel som inte innehåller zeoliter. Försök borsta bort pulvret/fläckarna med en borste. Rengör filternätet till inloppsröret. Öka vattennivån om vattentrycket är för lågt. Torka rent tvättmedelsfacket innan du fyller på med nytt tvättmedel. Rengör facket och sätt fast skyddet ordentligt. Kontollera att fi ltret är rent. Använd bomullsprogram 95 C utan någon tvätt i trumman, men med tvättmedel. Tvättiden kan bli upp till 60 % längre. Men det innebär inte att något är fel på maskinen. Tvättiden förlängs med lika lång tid som strömavbrottet varade. Stäng av maskinen och vänta några sekunder, sätt på maskinen igen och kör tvättprogrammet en gång till. Om felet indikeras på nytt, kontakta en servicetekniker. 46

21 Fel Möjlig orsak Åtgärd FEL 4 Rotationshastighet uppnås ej enligt valt program (maskinen indikerar felet indikatorlamporna blinkar regelbundet fyra gånger). (för vissa modeller visas FAILURE 2 (fel 2). FEL 5 Motordriften avbryts, eller motorn går inte (maskinen indikerar felet indikatorlamporna blinkar regelbundet fem gånger). FEL 6 Programtemperatur uppnås inte (maskinen indikerar felet indikatorlamporna blinkar regelbundet sex gånger). Varvtalssensor är bortkopplad. Motorn har överbelastats pga. alltför hög vattennivå (manuell tillförsel av vatten) eller alltför stor tvättvolym. Fel på motorn. Överbelastad motor eller motorfel. Fel på värmare. Inloppsvattnet är för kallt. Manuell tillförsel av vatten. Stäng av maskinen och vänta några sekunder, sätt på maskinen igen och kör tvättprogrammet en gång till. Om felet indikeras på nytt, kontakta en servicetekniker. Stäng av maskinen och vänta några sekunder, sätt på maskinen igen och kör tvättprogrammet en gång till. Om felet indikeras på nytt, kontakta en servicetekniker. Stäng av maskinen och vänta några sekunder, sätt på maskinen igen och kör tvättprogrammet en gång till. Om felet indikeras på nytt, kontakta en servicetekniker. * UKS: universal stability control denna funktion begränsar vibrationerna i samband med centrifugering. Om du inte lyckades avhjälpa felen på egen hand med hjälp av ovanstående felsökningsschema och åtgärder, ring närmaste auktoriserade servicebutik. Garantin omfattar inte reparationer av fel som orsakats av felaktiga anslutningar eller användning av apparaten, och det är därför kunden som får stå för kostnaderna för sådana reparationer. 47

22 Tabeller Programtabell - 6 kg Fasta program Max tvättmängd (kg) Temp. ( C) Centrifugering (max. varvtal) Vattenförbr. L varvtal Energiörbr. kwh varvtal Normaltvätt ,05 Normaltvätt* ,02 Normaltvätt + förtvätt ,34 Normaltvätt ,66 Normaltvätt EKO ,71 Syntettvätt , Syntettvätt ,41 Syntettvätt - strykfritt 2, , Fintvätt 2, ,36 Ylletvätt ,20 MIX ,42 Programsteg/del av program Sköljprogram ,04 Utpumpning ,001 Centrifugering ,05 * Programmet testat enligt EN och med högsta centrifugeringshastighet vald. 48

23 Programtabell - 5,5 kg Fasta program * Programmet testat enligt EN och med högsta centrifugeringshastighet vald. Max tvättmängd (kg) Temp. ( C) Centrifugering (max. varvtal) Vattenförbr. L varvtal Energiörbr. kwh varvtal Normaltvätt 5, ,13 Normaltvätt* 5, ,04 Normaltvätt + förtvätt 5, ,34 Normaltvätt 5, ,56 Normaltvätt EKO 5, ,61 Syntettvätt 2, , Syntettvätt 2, ,38 Syntettvätt - strykfritt 2, , Fintvätt 2, ,31 Ylletvätt 1, ,18 MIX 2, ,39 Programsteg/del av program Sköljprogram 2, ,04 Utpumpning 5, ,001 Centrifugering 5, ,05 49

24 Programtabell - 5 kg / 4,5 kg (slim) Fasta program Max tvättmängd Temp. ( C) Centrifugering (max. varvtal) Vattenförbr. L varvtal Energiörbr. kwh varvtal 5kg 4,5kg 5kg 4,5kg 5kg 4,5kg Normaltvätt 5 4, ,95 1,80 Normaltvätt* 5 4, ,95 0,85 Normaltvätt + förtvätt 5 4, ,99 0,99 Normaltvätt 5 4, ,55 0,51 Normaltvätt EKO 5 4, ,55 0,56 Syntettvätt 2,5 2, ,61 0, Syntettvätt 2,5 2, ,34 0,34 Syntettvätt - strykfritt 2 1, ,34 0, Fintvätt 2 1, ,20 0,15 Ylletvätt 1,5 1, ,18 0,15 MIX 2,5 2, ,29 0,29 Programsteg/del av program Sköljprogram 2,0 2, ,03 Utpumpning 5 4, ,001 Centrifugering 5 4, , * Programmet testat enligt EN och med högsta centrifugeringshastighet vald. 50

25 Programtabell/ Tilläggsfunktioner Program Fasta program Centrifugeringshastighet / Pumpstopp Kortprogram kan väljas Extra sköljning Normaltvätt / Normaltvätt + förtvätt / Syntettvätt / Fintvätt / Ylletvätt / MIX / Programsteg/del av program Sköljprogram Utpumpning Centrifugering 51

26 Underhållstabell Normal tvätt Skontvätt Max. tvättemperatur 95 C Max. tvättemperatur 60 C Max. tvättemperatur 40 C Max. tvättemperatur 30 C Handtvätt Får ej tvättas Blekning Blekning i kallvatten Blekning ej tillåten Strykning Varmt strykjärn max. 200 C Varmt strykjärn max. 150 C Varmt strykjärn max. 110 C Strykning ej tillåten Kemtvätt Kemtvätt i alla lösningsmedel Perkloretylen R11, R113, fotogen Kemtvätt i fotogen, i ren alkohol och i R113 Kemtvätt ej tillåten Torkning Plantorka Dropptorka Hängtorka Hög temperatur Låg temperatur Torktumling ej tillåten 52 Vi förbehåller oss rätten att göra ändringar eller misstag i dessa bruksanvisningar.
