D. Instrument och reglage

Transkript

1 Instruktioner för extra utrustningar återfinns i avsnitt K, Extra utrustning, i slutet av boken. D. Instrument och reglage OBSERVERA: Beroende av utrustningen kan placeringen av vippströmbrytarna variera. Traktorer utan hytt saknar flera utrustningar som finns på hyttraktorer. D. Presentation D..Reglage framför föraren , Noggrannare beskrivning se sida 7. Kopplingspedal Kopplingsspak, kraftuttag Gaspedal Bromspedaler 5 Säkringsdosa, öppningsbar panel för böcker D. Instrument och reglage

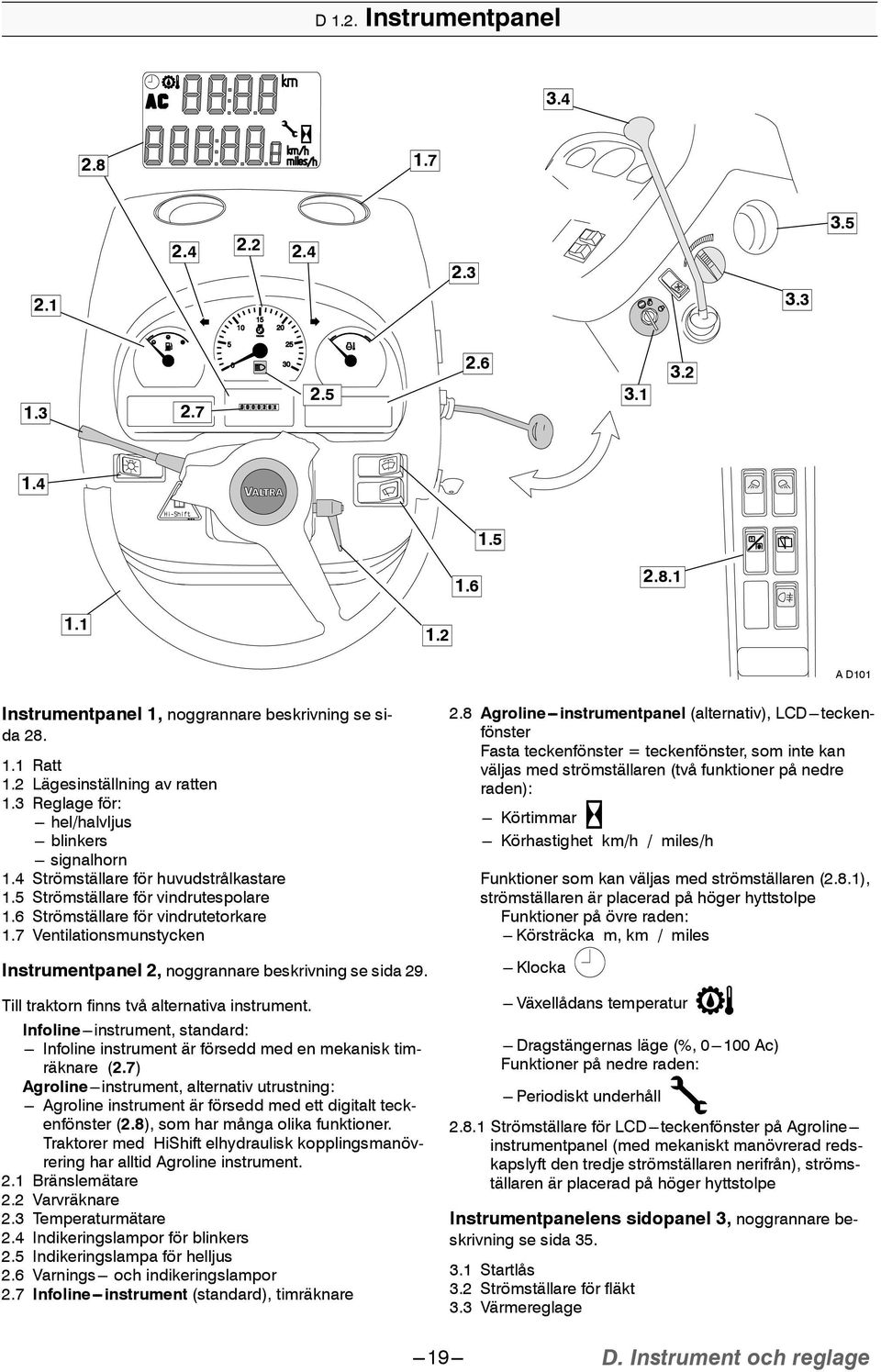

2 D..Instrumentpanel A D0 Instrumentpanel, noggrannare beskrivning se sida 8.. Ratt. Lägesinställning av ratten. Reglage för: --- hel/halvljus --- blinkers --- signalhorn. Strömställare för huvudstrålkastare.5 Strömställare för vindrutespolare.6 Strömställare för vindrutetorkare.7 Ventilationsmunstycken Instrumentpanel, noggrannare beskrivning se sida 9. Till traktorn finns två alternativa instrument. Infoline---instrument, standard: --- Infoline instrument är försedd med en mekanisk timräknare (.7) Agroline---instrument, alternativ utrustning: --- Agroline instrument är försedd med ett digitalt teckenfönster (.8), som har många olika funktioner. Traktorer med HiShift elhydraulisk kopplingsmanövrering har alltid Agroline instrument.. Bränslemätare. Varvräknare. Temperaturmätare. Indikeringslampor för blinkers.5 Indikeringslampa för helljus.6 Varnings--- och indikeringslampor.7 Infoline---instrument (standard), timräknare.8 Agroline---instrumentpanel (alternativ), LCD---teckenfönster Fasta teckenfönster = teckenfönster, som inte kan väljas med strömställaren (två funktioner på nedre raden): --- Körtimmar --- Körhastighet km/h / miles/h Funktioner som kan väljas med strömställaren (.8.), strömställaren är placerad på höger hyttstolpe Funktioner på övre raden: --- Körsträcka m, km / miles --- Klocka --- Växellådans temperatur --- Dragstängernas läge (%, Ac) Funktioner på nedre raden: --- Periodiskt underhåll.8. Strömställare för LCD---teckenfönster på Agroline--- instrumentpanel (med mekaniskt manövrerad redskapslyft den tredje strömställaren nerifrån), strömställaren är placerad på höger hyttstolpe Instrumentpanelens sidopanel, noggrannare beskrivning se sida 5.. Startlås. Strömställare för fläkt. Värmereglage D. Instrument och reglage

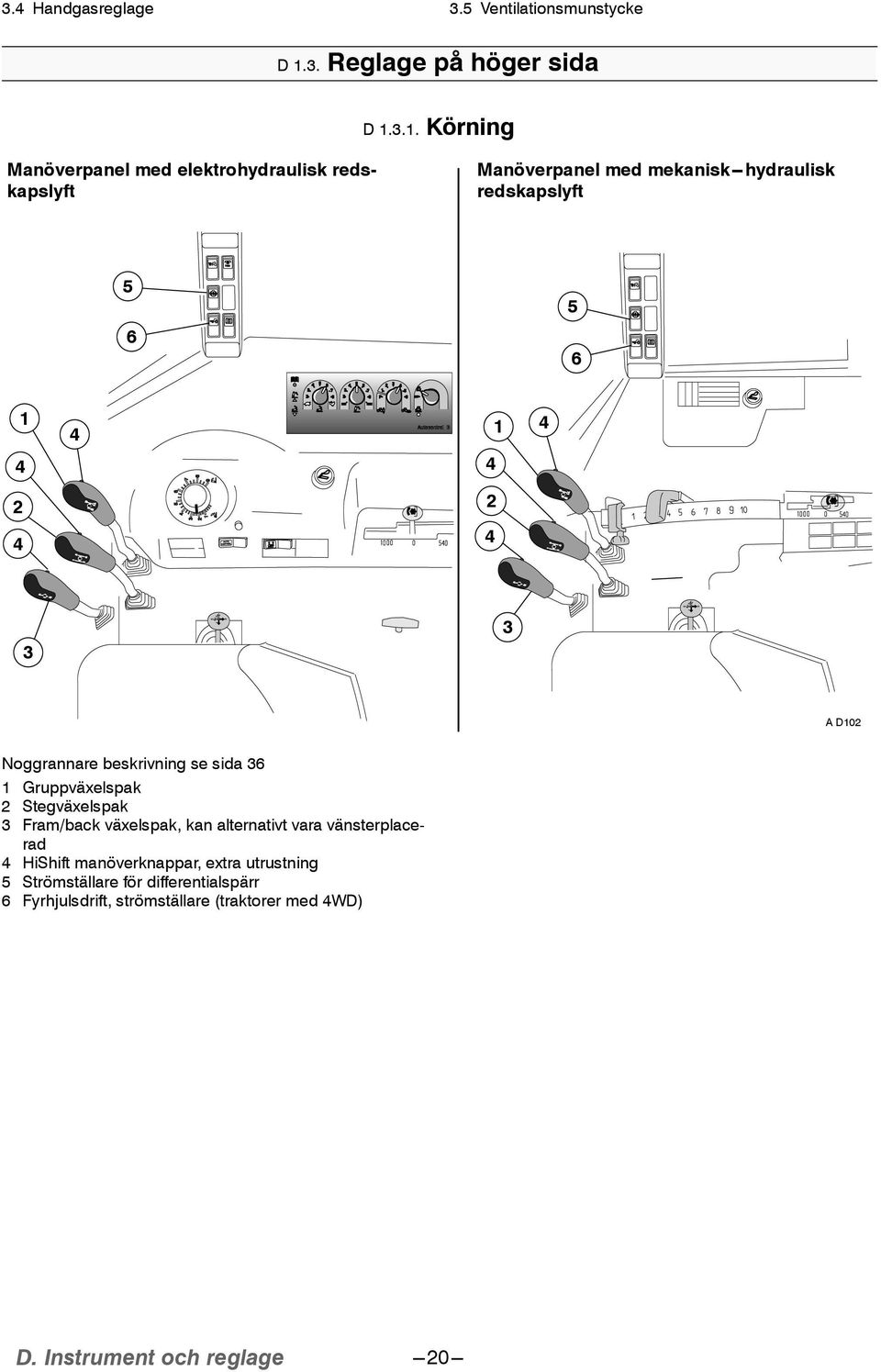

3 . Handgasreglage.5 Ventilationsmunstycke D..Reglage på höger sida D... Körning Manöverpanel med elektrohydraulisk redskapslyft Manöverpanel med mekanisk--- hydraulisk redskapslyft A D0 Noggrannare beskrivning se sida 6 Gruppväxelspak Stegväxelspak Fram/back växelspak, kan alternativt vara vänsterplacerad HiShift manöverknappar, extra utrustning 5 Strömställare för differentialspärr 6 Fyrhjulsdrift, strömställare (traktorer med WD) D. Instrument och reglage

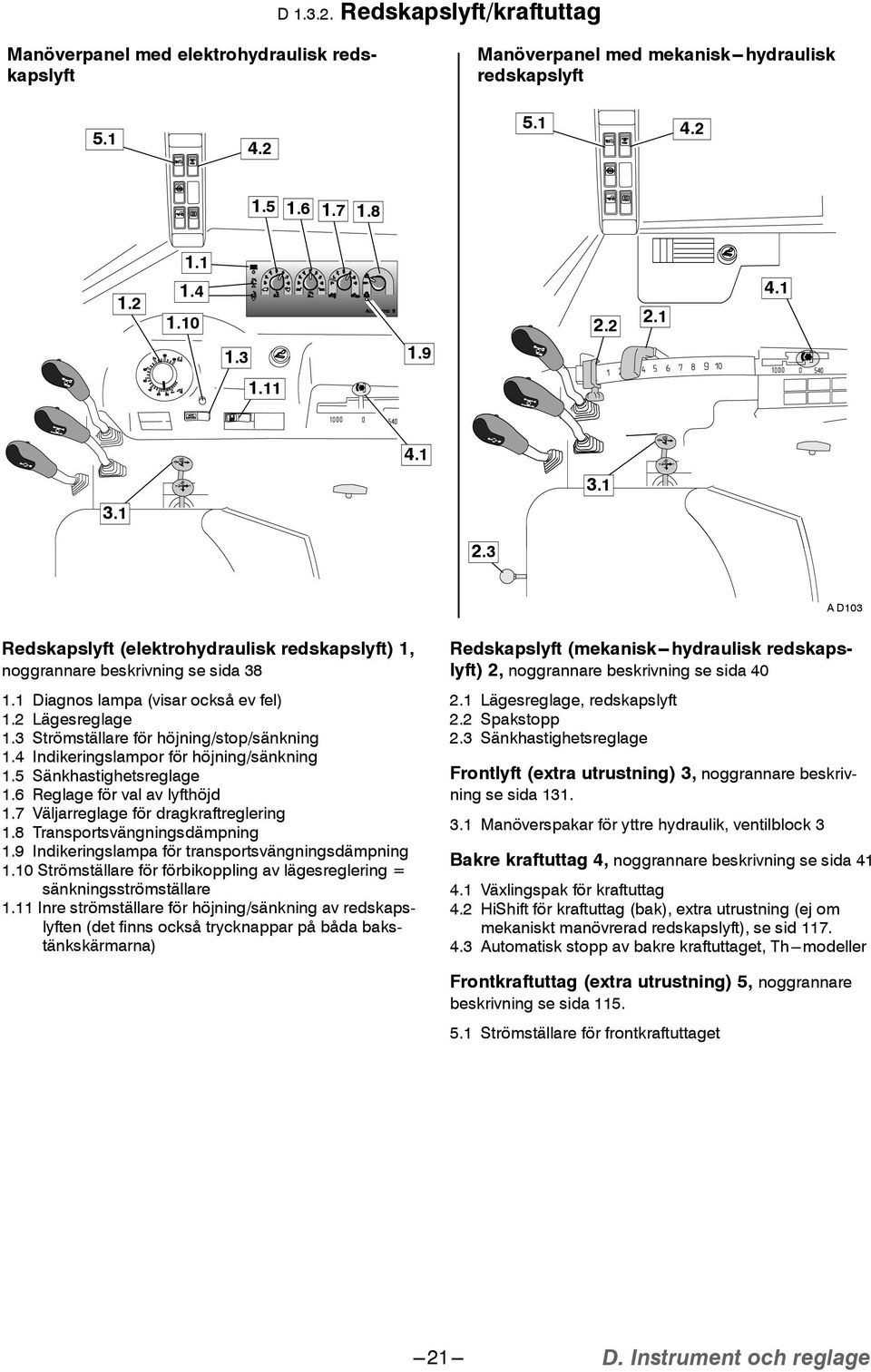

4 D... Redskapslyft/kraftuttag Manöverpanel med elektrohydraulisk redskapslyft Manöverpanel med mekanisk--- hydraulisk redskapslyft A D0 Redskapslyft (elektrohydraulisk redskapslyft), noggrannare beskrivning se sida 8. Diagnos lampa (visar också ev fel). Lägesreglage. Strömställare för höjning/stop/sänkning. Indikeringslampor för höjning/sänkning.5 Sänkhastighetsreglage.6 Reglage för val av lyfthöjd.7 Väljarreglage för dragkraftreglering.8 Transportsvängningsdämpning.9 Indikeringslampa för transportsvängningsdämpning.0 Strömställare för förbikoppling av lägesreglering = sänkningsströmställare. Inre strömställare för höjning/sänkning av redskapslyften (det finns också trycknappar på båda bakstänkskärmarna) Redskapslyft (mekanisk--- hydraulisk redskapslyft), noggrannare beskrivning se sida 0. Lägesreglage, redskapslyft. Spakstopp. Sänkhastighetsreglage Frontlyft (extra utrustning), noggrannare beskrivning se sida.. Manöverspakar för yttre hydraulik, ventilblock Bakre kraftuttag, noggrannare beskrivning se sida. Växlingspak för kraftuttag. HiShift för kraftuttag (bak), extra utrustning (ej om mekaniskt manövrerad redskapslyft), se sid 7.. Automatisk stopp av bakre kraftuttaget, Th---modeller Frontkraftuttag (extra utrustning) 5, noggrannare beskrivning se sida Strömställare för frontkraftuttaget D. Instrument och reglage

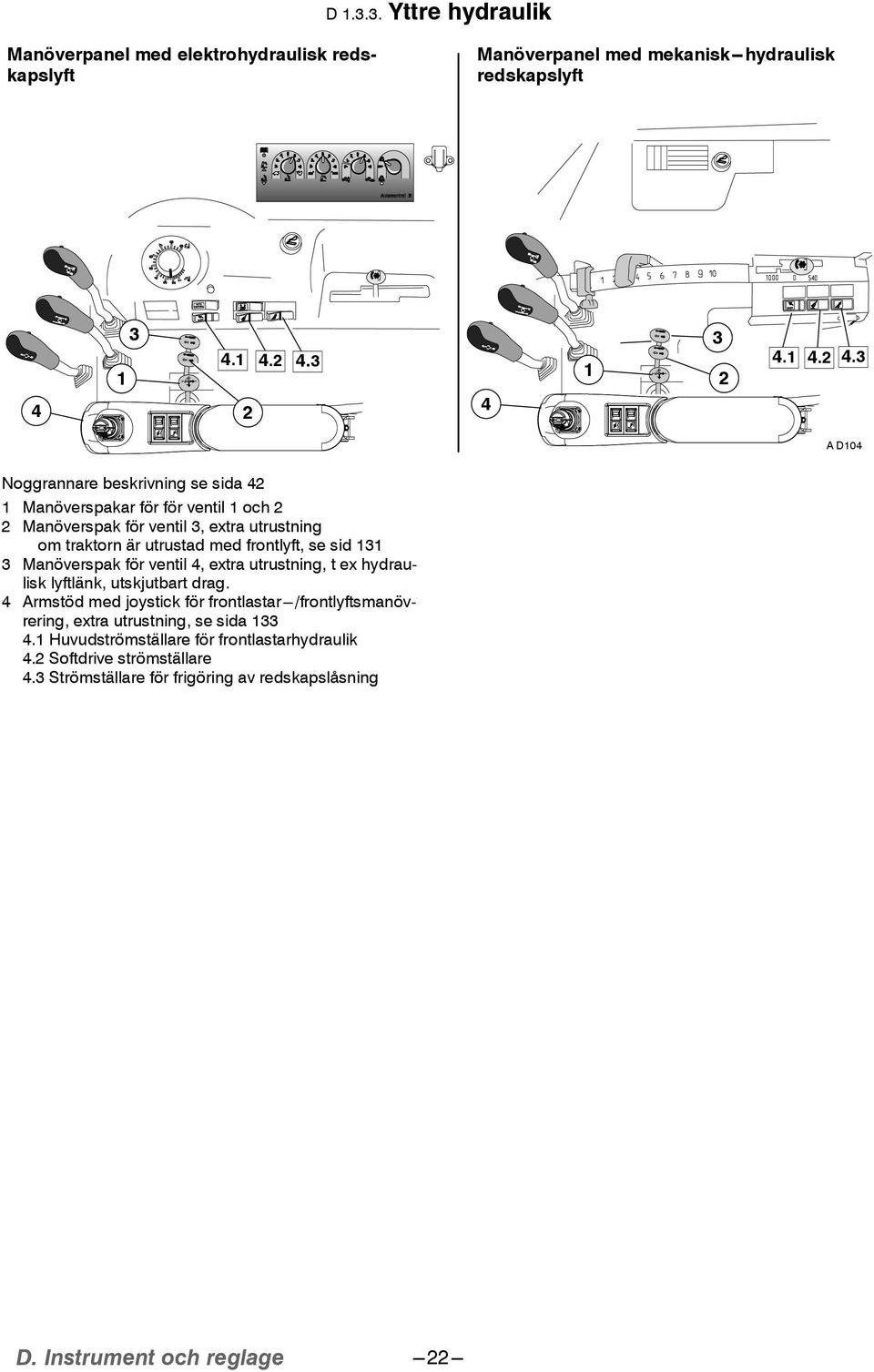

5 D... Yttre hydraulik Manöverpanel med elektrohydraulisk redskapslyft Manöverpanel med mekanisk--- hydraulisk redskapslyft A D0 Noggrannare beskrivning se sida Manöverspakar för för ventil och Manöverspak för ventil, extra utrustning om traktorn är utrustad med frontlyft, se sid Manöverspak för ventil, extra utrustning, t ex hydraulisk lyftlänk, utskjutbart drag. Armstöd med joystick för frontlastar---/frontlyftsmanövrering, extra utrustning, se sida. Huvudströmställare för frontlastarhydraulik. Softdrive strömställare. Strömställare för frigöring av redskapslåsning D. Instrument och reglage

6 D... Övriga reglage Manöverpanel med elektrohydraulisk redskapslyft Manöverpanel med mekanisk--- hydraulisk redskapslyft A D5 Noggrannare beskrivning se sida Beroende av utrustningen kan placeringen av vippströmbrytarna variera. Om traktorn är försedd med så många extra utrustningar att utrymmet på höger hyttstolpe är fyllt, så är resterande strömställare placerade på en extra panel bredvid kraftuttagets växlingsspak. Strömställare för bakrutetorkare/spolare, extra utrustning Omkastare för LCD---teckenfönster på Agroline---instrumentpanel, om traktorn är utrustad med Agroline---instrument Strömställare för främre arbetsbelysning, extra utrustning Strömställare för övre färdljus, extra utrustning 5 Strömställare för bakre arbetsbelysning 6 Strömställare för roterande varningsljus, extra utrustning 7 Strömställare för varningsblinkers 8 Elmanövredad huvudströmbrytare, extra utrustning 9 Strömställare för dimbakljus, extra utrustning 0 Strömställare för motorvakt, extra utrustning Spärr för lyftdragkrok, extra utrustning Trepoligt eluttag Tvåpoligt eluttag, extra utrustning Cigarettändare, extra utrustning D. Instrument och reglage

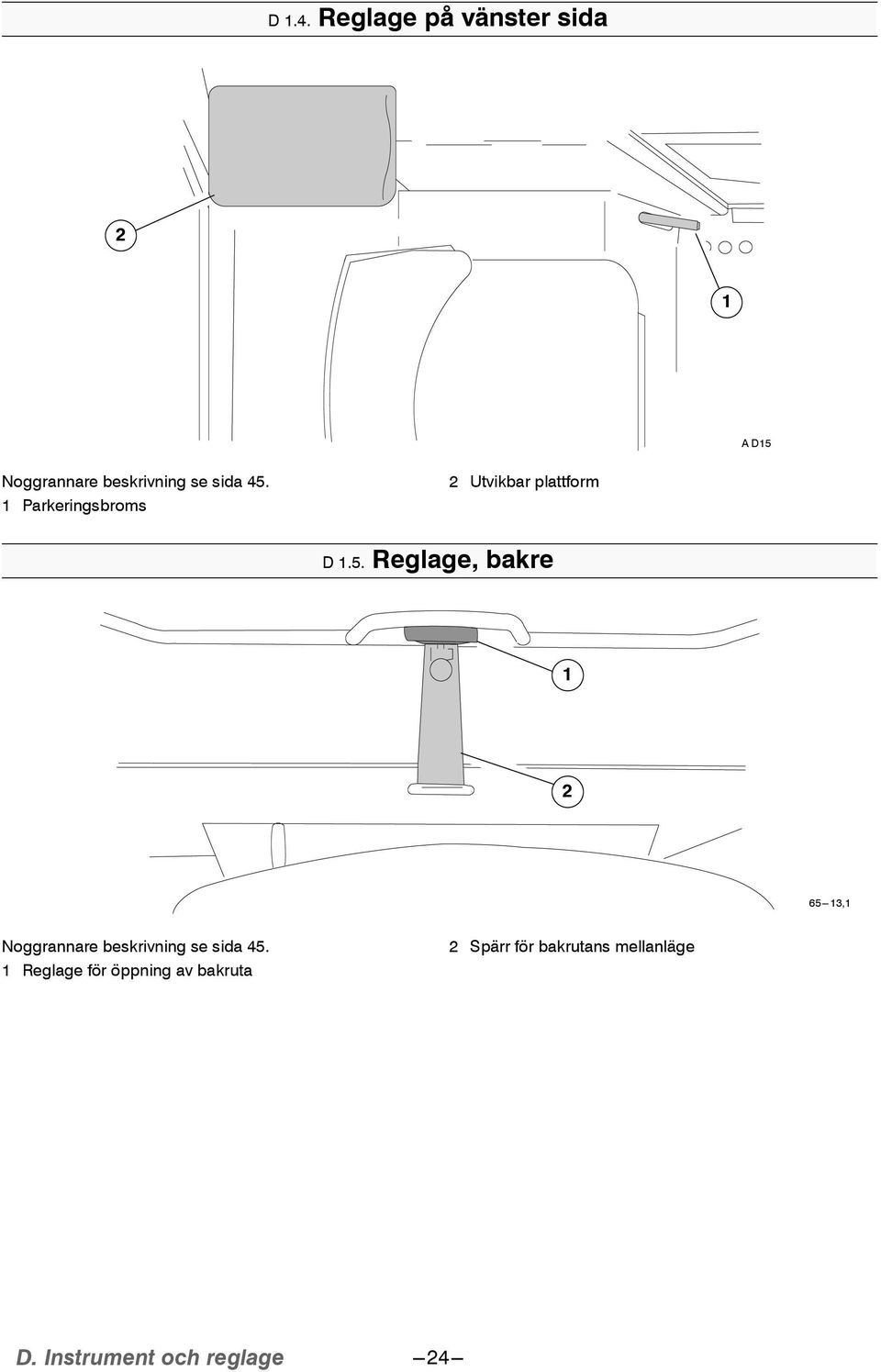

7 D..Reglage på vänster sida AD5 Noggrannare beskrivning se sida 5. Parkeringsbroms Utvikbar plattform D.5.Reglage, bakre 65---, Noggrannare beskrivning se sida 5. Reglage för öppning av bakruta Spärr för bakrutans mellanläge D. Instrument och reglage

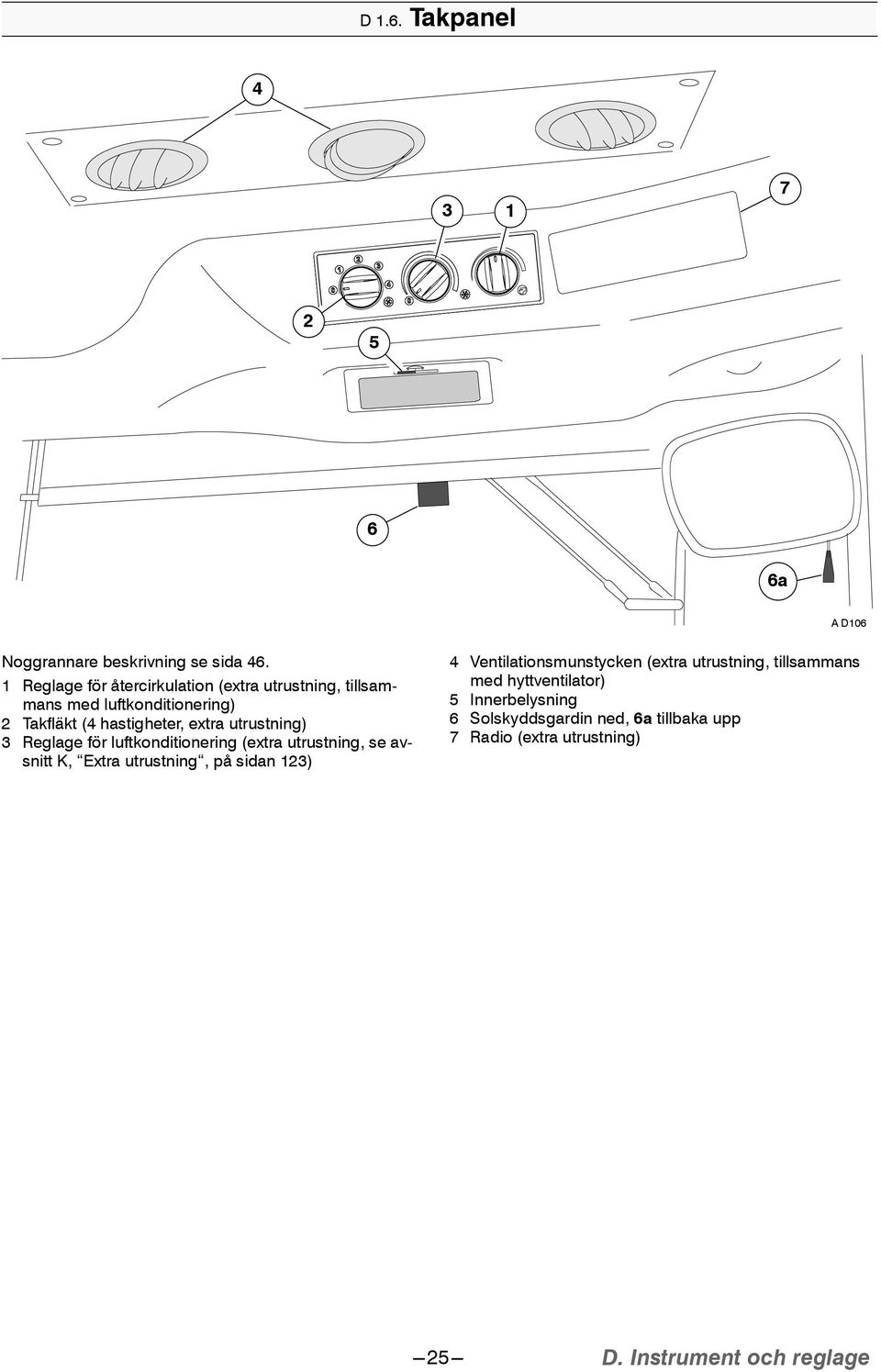

8 D.6.Takpanel a A D06 Noggrannare beskrivning se sida 6. Reglage för återcirkulation (extra utrustning, tillsammans med luftkonditionering) Takfläkt ( hastigheter, extra utrustning) Reglage för luftkonditionering (extra utrustning, se avsnitt K, Extra utrustning, på sidan ) Ventilationsmunstycken (extra utrustning, tillsammans med hyttventilator) 5 Innerbelysning 6 Solskyddsgardin ned, 6a tillbaka upp 7 Radio (extra utrustning) D. Instrument och reglage

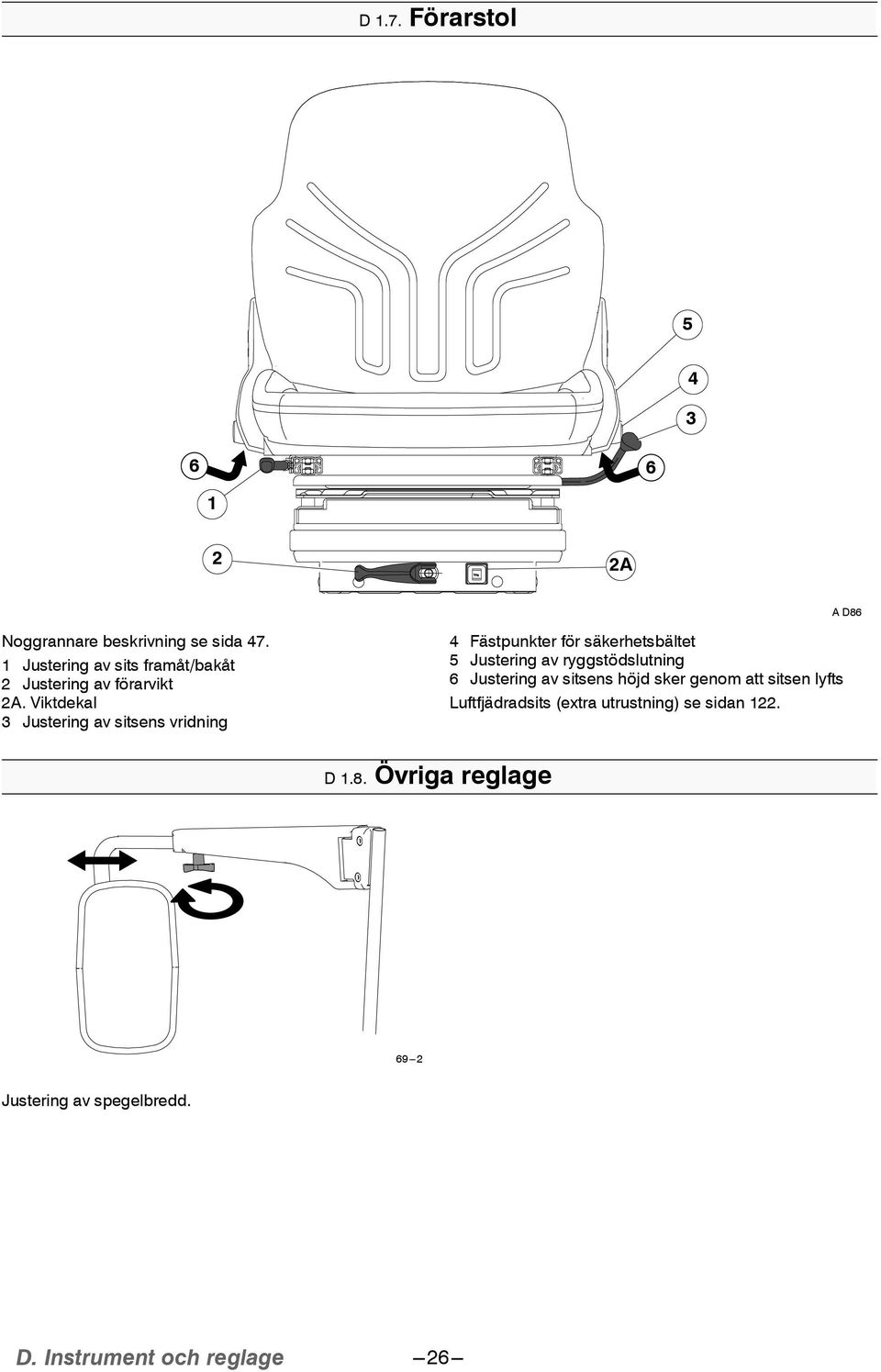

9 D.7.Förarstol A AD86 Noggrannare beskrivning se sida 7. Justering av sits framåt/bakåt Justering av förarvikt A. Viktdekal Justering av sitsens vridning Fästpunkter för säkerhetsbältet 5 Justering av ryggstödslutning 6 Justering av sitsens höjd sker genom att sitsen lyfts Luftfjädradsits (extra utrustning) se sidan. D.8.Övriga reglage Justering av spegelbredd. D. Instrument och reglage

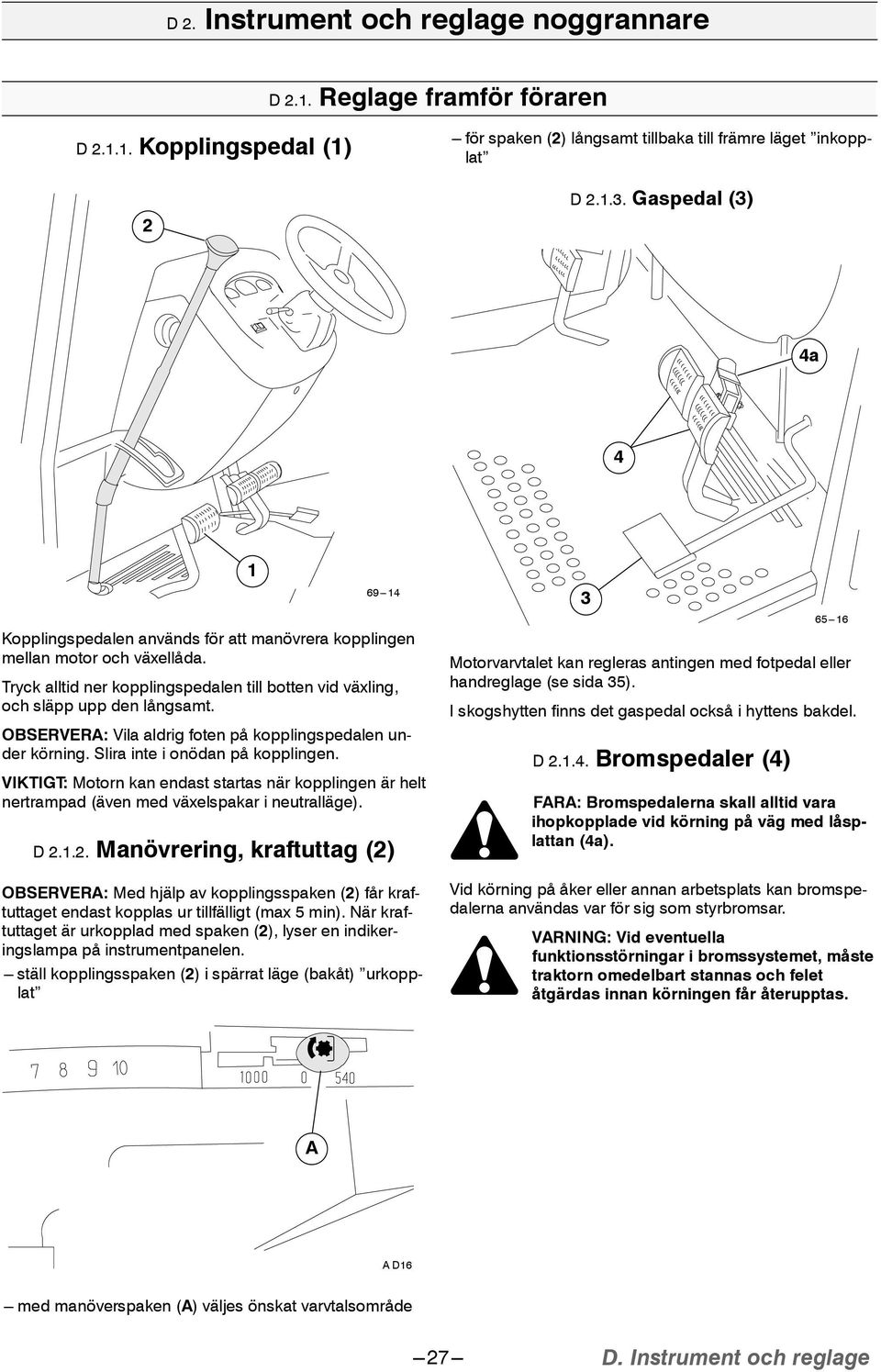

10 D. Instrument och reglage noggrannare D..Reglage framför föraren D... Kopplingspedal () --- för spaken () långsamt tillbaka till främre läget inkopplat D... Gaspedal () a Kopplingspedalen används för att manövrera kopplingen mellan motor och växellåda. Tryck alltid ner kopplingspedalen till botten vid växling, och släpp upp den långsamt. OBSERVERA: Vila aldrig foten på kopplingspedalen under körning. Slira inte i onödan på kopplingen. VIKTIGT: Motorn kan endast startas när kopplingen är helt nertrampad (även med växelspakar i neutralläge). D... Manövrering, kraftuttag () OBSERVERA: Med hjälp av kopplingsspaken () får kraftuttaget endast kopplas ur tillfälligt (max 5 min). När kraftuttaget är urkopplad med spaken (), lyser en indikeringslampa på instrumentpanelen. --- ställ kopplingsspaken () i spärrat läge (bakåt) urkopplat Motorvarvtalet kan regleras antingen med fotpedal eller handreglage (se sida 5). I skogshytten finns det gaspedal också i hyttens bakdel. D... Bromspedaler () FARA: Bromspedalerna skall alltid vara ihopkopplade vid körning på väg med låsplattan (a). Vid körning på åker eller annan arbetsplats kan bromspedalerna användas var för sig som styrbromsar. VARNING: Vid eventuella funktionsstörningar i bromssystemet, måste traktorn omedelbart stannas och felet åtgärdas innan körningen får återupptas. A AD6 --- med manöverspaken (A) väljes önskat varvtalsområde D. Instrument och reglage

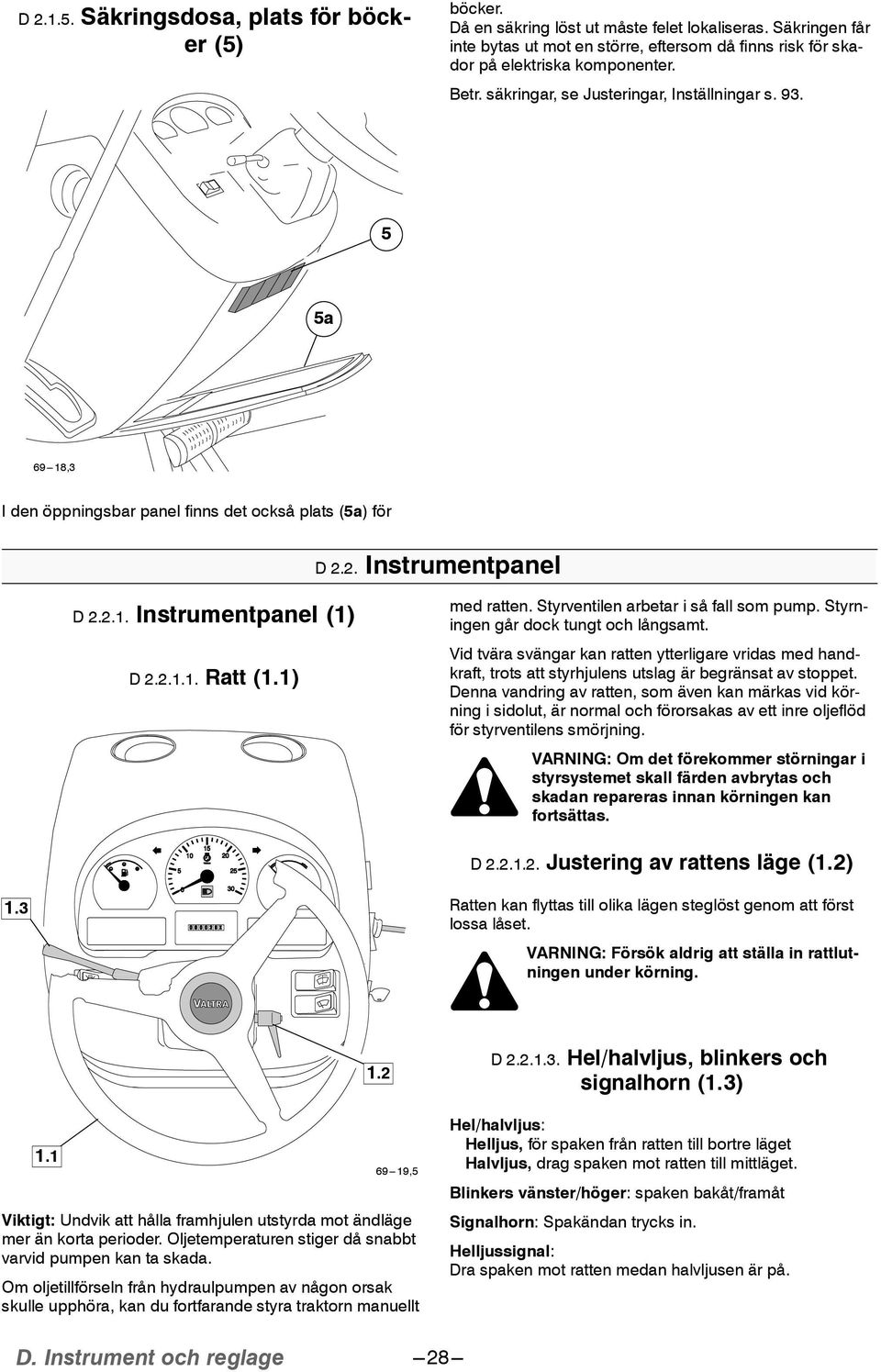

11 D..5. Säkringsdosa, plats för böcker (5) böcker. Då en säkring löst ut måste felet lokaliseras. Säkringen får inte bytas ut mot en större, eftersom då finns risk för skadorpåelektriskakomponenter. Betr. säkringar, se Justeringar, Inställningar s a , I den öppningsbar panel finns det också plats (5a) för D..Instrumentpanel D... Instrumentpanel () D... Ratt (.) med ratten. Styrventilen arbetar i så fall som pump. Styrningen går dock tungt och långsamt. Vid tvära svängar kan ratten ytterligare vridas med handkraft, trots att styrhjulens utslag är begränsat av stoppet. Denna vandring av ratten, som även kan märkas vid körning i sidolut, är normal och förorsakas av ett inre oljeflöd för styrventilens smörjning. VARNING: Om det förekommer störningar i styrsystemet skall färden avbrytas och skadan repareras innan körningen kan fortsättas. D... Justering av rattens läge (.). Ratten kan flyttas till olika lägen steglöst genom att först lossa låset. VARNING: Försök aldrig att ställa in rattlutningen under körning ,5 Viktigt: Undvik att hålla framhjulen utstyrda mot ändläge mer än korta perioder. Oljetemperaturen stiger då snabbt varvid pumpen kan ta skada. Om oljetillförseln från hydraulpumpen av någon orsak skulle upphöra, kan du fortfarande styra traktorn manuellt D... Hel/halvljus, blinkers och signalhorn (.) Hel/halvljus: Helljus, förspakenfrånrattentillbortreläget Halvljus, drag spaken mot ratten till mittläget. Blinkers vänster/höger: spaken bakåt/framåt Signalhorn: Spakändan trycks in. Helljussignal: Draspakenmotrattenmedanhalvljusenärpå. D. Instrument och reglage

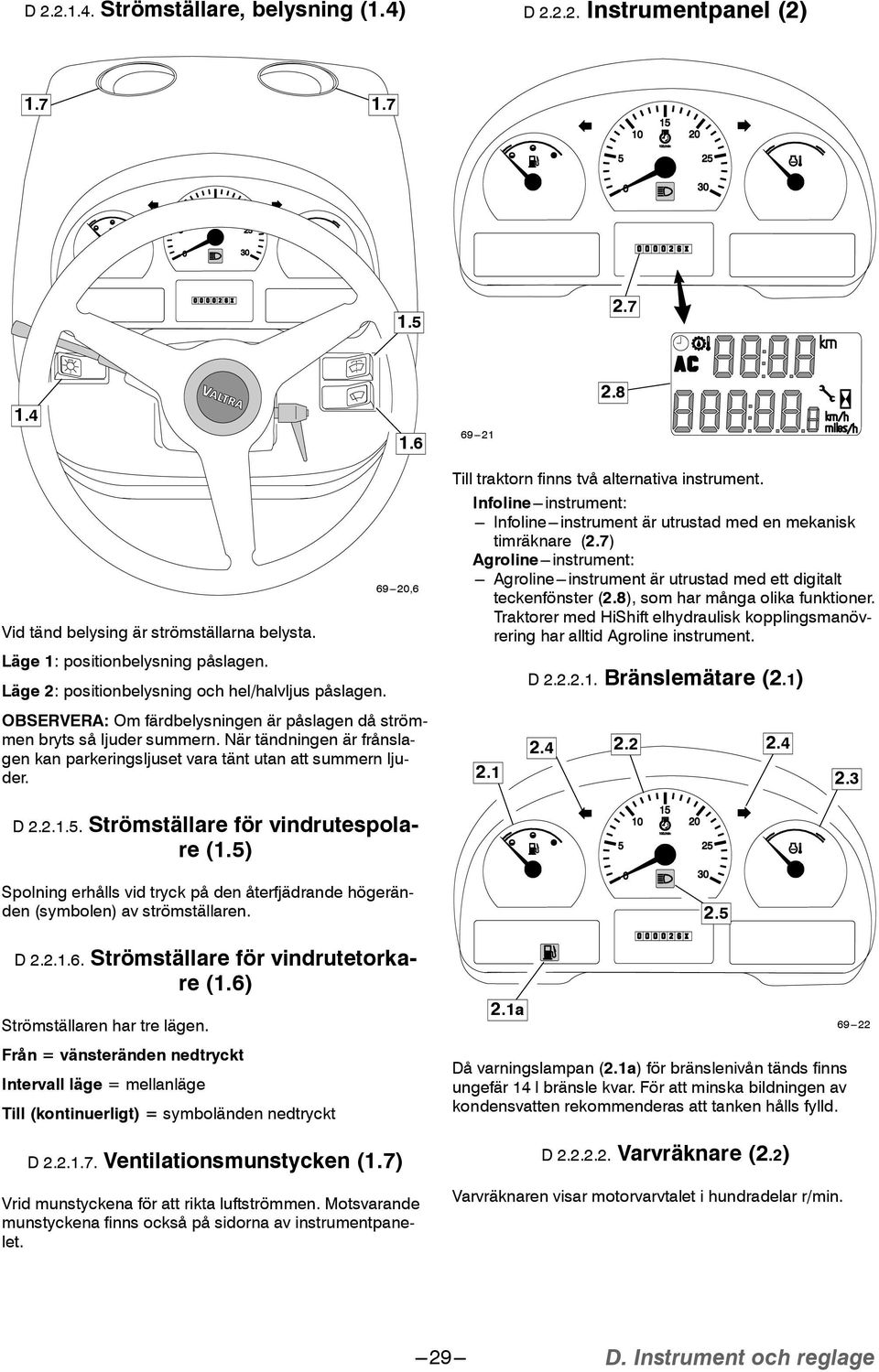

12 D... Strömställare, belysning (.) D... Instrumentpanel () Vid tänd belysing är strömställarna belysta. Läge : positionbelysning påslagen. Läge : positionbelysning och hel/halvljus påslagen ,6 Till traktorn finns två alternativa instrument. Infoline---instrument: --- Infoline---instrument är utrustad med en mekanisk timräknare (.7) Agroline---instrument: --- Agroline---instrument är utrustad med ett digitalt teckenfönster (.8), som har många olika funktioner. Traktorer med HiShift elhydraulisk kopplingsmanövrering har alltid Agroline instrument. D... Bränslemätare (.) OBSERVERA: Om färdbelysningen är påslagen då strömmen bryts så ljuder summern. När tändningen är frånslagen kan parkeringsljuset vara tänt utan att summern ljuder D...5. Strömställare för vindrutespolare (.5) Spolning erhålls vid tryck på den återfjädrande högeränden (symbolen) av strömställaren..5 D...6. Strömställare för vindrutetorkare (.6) Strömställaren har tre lägen..a Från = vänsteränden nedtryckt Intervall läge = mellanläge Till (kontinuerligt) = symboländen nedtryckt D...7. Ventilationsmunstycken (.7) Vrid munstyckena för att rikta luftströmmen. Motsvarande munstyckena finns också på sidorna av instrumentpanelet. Då varningslampan (.a) för bränslenivån tänds finns ungefär l bränsle kvar. För att minska bildningen av kondensvatten rekommenderas att tanken hålls fylld. D... Varvräknare (.) Varvräknaren visar motorvarvtalet i hundradelar r/min D. Instrument och reglage

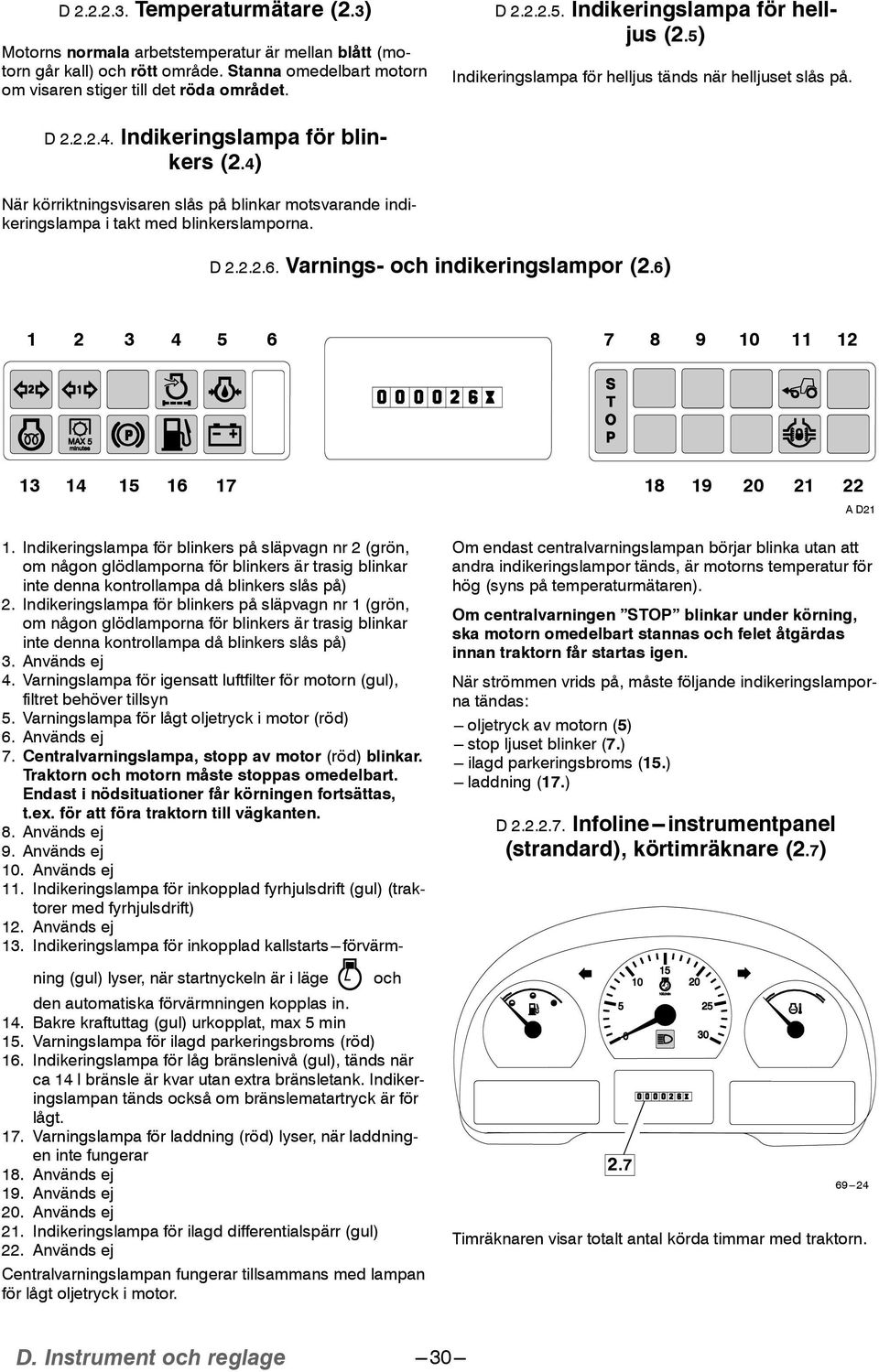

13 D... Temperaturmätare (.) Motorns normala arbetstemperatur är mellan blått (motorn går kall) och rött område. Stanna omedelbart motorn om visaren stiger till det röda området. D...5. Indikeringslampa för helljus (.5) Indikeringslampa för helljus tänds när helljuset slås på. D... Indikeringslampa för blinkers (.) När körriktningsvisaren slås på blinkar motsvarande indikeringslampa i takt med blinkerslamporna. D...6. Varnings- och indikeringslampor (.6) AD. Indikeringslampa för blinkers på släpvagn nr (grön, om någon glödlamporna för blinkers är trasig blinkar inte denna kontrollampa då blinkers slås på). Indikeringslampa för blinkers på släpvagn nr (grön, om någon glödlamporna för blinkers är trasig blinkar inte denna kontrollampa då blinkers slås på). Används ej. Varningslampa för igensatt luftfilter för motorn (gul), filtret behöver tillsyn 5. Varningslampa för lågt oljetryck i motor (röd) 6. Används ej 7. Centralvarningslampa, stopp av motor (röd) blinkar. Traktorn och motorn måste stoppas omedelbart. Endast i nödsituationer får körningen fortsättas, t.ex. för att föra traktorn till vägkanten. 8. Används ej 9. Används ej 0. Används ej. Indikeringslampa för inkopplad fyrhjulsdrift (gul) (traktorer med fyrhjulsdrift). Används ej. Indikeringslampa för inkopplad kallstarts---förvärmning (gul) lyser, när startnyckeln är i läge och den automatiska förvärmningen kopplas in.. Bakre kraftuttag (gul) urkopplat, max 5 min 5. Varningslampa för ilagd parkeringsbroms (röd) 6. Indikeringslampa för låg bränslenivå (gul), tänds när ca l bränsle är kvar utan extra bränsletank. Indikeringslampan tänds också om bränslematartryck är för lågt. 7. Varningslampa för laddning (röd) lyser, när laddningen inte fungerar 8. Används ej 9. Används ej 0. Används ej. Indikeringslampa för ilagd differentialspärr (gul). Används ej Centralvarningslampan fungerar tillsammans med lampan för lågt oljetryck i motor. Om endast centralvarningslampan börjar blinka utan att andra indikeringslampor tänds, är motorns temperatur för hög (syns på temperaturmätaren). Om centralvarningen STOP blinkar under körning, ska motorn omedelbart stannas och felet åtgärdas innantraktornfårstartasigen. När strömmen vrids på, måste följande indikeringslamporna tändas: --- oljetryck av motorn (5) --- stop ljuset blinker (7.) --- ilagd parkeringsbroms (5.) --- laddning (7.) D...7. Infoline---instrumentpanel (strandard), körtimräknare (.7) Timräknaren visar totalt antal körda timmar med traktorn. D. Instrument och reglage

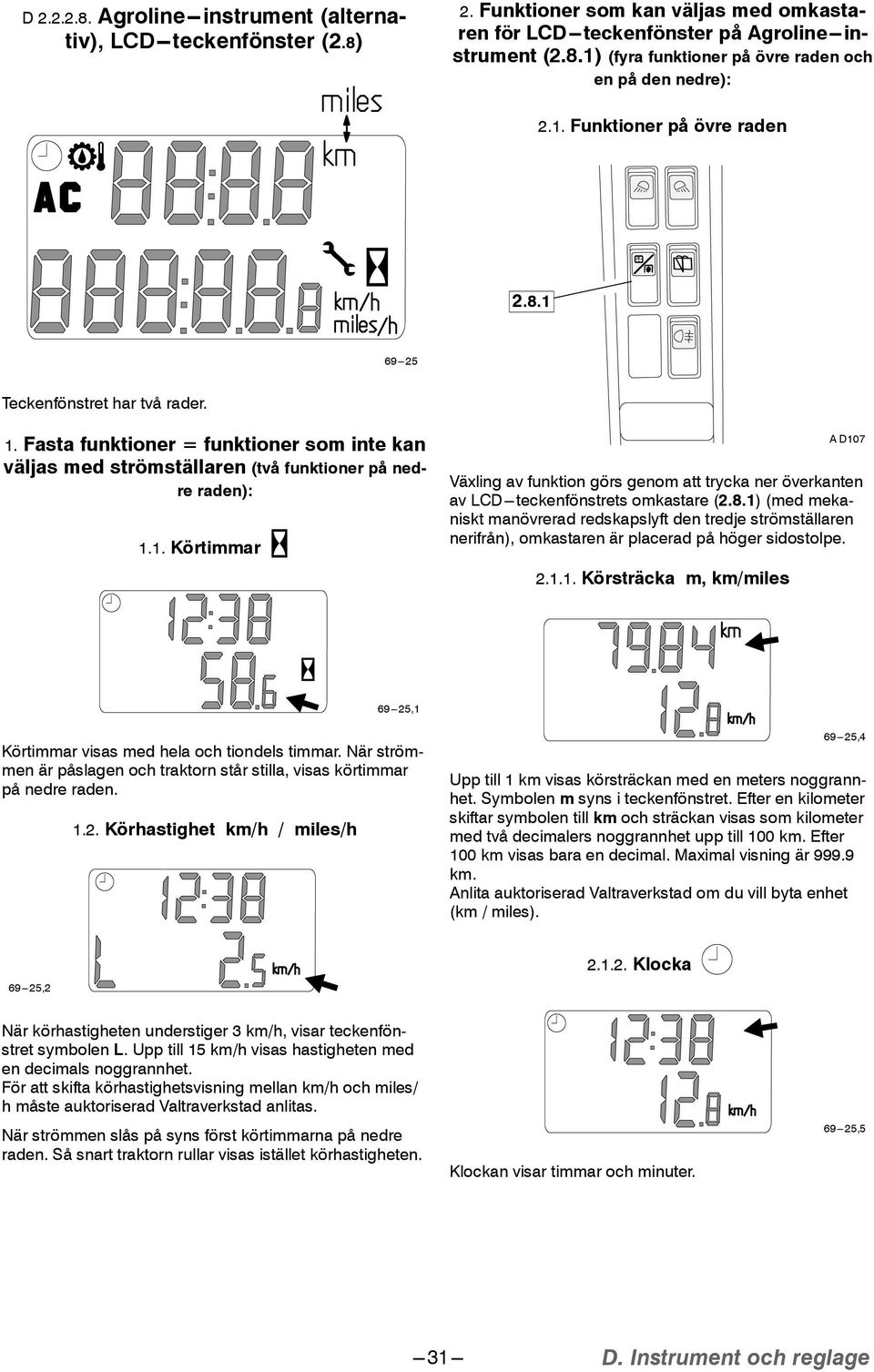

14 D...8. Agroline---instrument (alternativ), LCD---teckenfönster (.8). Funktioner som kan väljas med omkastaren för LCD---teckenfönster på Agroline---instrument (.8.) (fyra funktioner på övre raden och en på den nedre):.. Funktioner på övre raden Teckenfönstret har två rader.. Fasta funktioner = funktioner som inte kan väljas med strömställaren (två funktioner på nedre raden):.. Körtimmar A D07 Växling av funktion görs genom att trycka ner överkanten av LCD---teckenfönstrets omkastare (.8.) (med mekaniskt manövrerad redskapslyft den tredje strömställaren nerifrån), omkastaren är placerad på höger sidostolpe.... Körsträcka m, km/miles , Körtimmar visas med hela och tiondels timmar. När strömmen är påslagen och traktorn står stilla, visas körtimmar på nedre raden... Körhastighet km/h / miles/h , Upp till km visas körsträckan med en meters noggrannhet. Symbolen m syns i teckenfönstret. Efter en kilometer skiftar symbolen till km och sträckan visas som kilometer med två decimalers noggrannhet upp till 00 km. Efter 00 km visas bara en decimal. Maximal visning är km. Anlita auktoriserad Valtraverkstad om du vill byta enhet (km / miles) ,... Klocka När körhastigheten understiger km/h, visar teckenfönstret symbolen L. Upp till 5 km/h visas hastigheten med en decimals noggrannhet. För att skifta körhastighetsvisning mellan km/h och miles/ h måste auktoriserad Valtraverkstad anlitas. När strömmen slås på syns först körtimmarna på nedre raden. Så snart traktorn rullar visas istället körhastigheten. Klockan visar timmar och minuter , D. Instrument och reglage

15 ... Växellådans temperatur.. Nollställning av körsträckan ,6 När temperaturen är under 0 C visas ---LO --- och över 0 C visas den verkliga temperaturen. När temperaturen kontinuerligt överstiger 90_C bör kylaren rengöras och oljenivån kontrolleras.... Dragstängernas läge %, AC A D ta först fram körsträckan i teckenfönstret genom att trycka ned överkanten av LCD---teckenfönstrets omkastare (.8.). --- håll därefter nederkanten på omkastaren (.8.) intryckt tills teckenfönstret visar noll. Maximal visning är km.. Inställningsläge Parametervärden för Argolineinstrumentet kan skiftas i inställiningsläget ,7 Displayen visar symbolen AC och dragstängernas läge i procent på skalan så att 0---läge = dragstängerna i bottenläge och 00 = dragstängerna i topp. Följaktligen ger 50 att dragstängerna står i mitten. Inställning av klockan måste ske i ett svep, vid paus över 0 sekunder återgår teckenfönstret till normalläge... Funktioner på nedre raden Periodiskt underhåll A D ,8 När verktygssymbolen visas i teckenfönstret tillsammans med aktuell periodisk underhållstimme skall underhåll enligt berört schema utföras av auktoriserad verkstad. Så länge servicen inte är utförd visas verktygssymbolen och den periodiska underhållstimmen i 0 sekunder varje gång startlåset vrids till körläge. När servicen är utförd, släcks symbolen genom att trycka ner omkastarens (.8.) nederkant samtidigt som strömmen vrids på. Verktygssymbolen tänds åter när påföljande underhållsintervall uppnåtts. När strömmen vrids på tänds den senast valda funktionen iteckenfönstret. --- Med strömmen påslagen, tryck ned högerkanten av LCD---teckenfönstrets omkastare (.8.) minst sekunder, varvid teckenfönstret skiftar till inställningsläge (--- eller ---timmarsvisning). Nästa inställningsläge erhålls genom att trycka ned omkastarens (.8.) högerkant... Teckenfönster för tidsformat (/), inställning A D Gå till inställningsläget för klockans teckenfönster (instruction.). D. Instrument och reglage

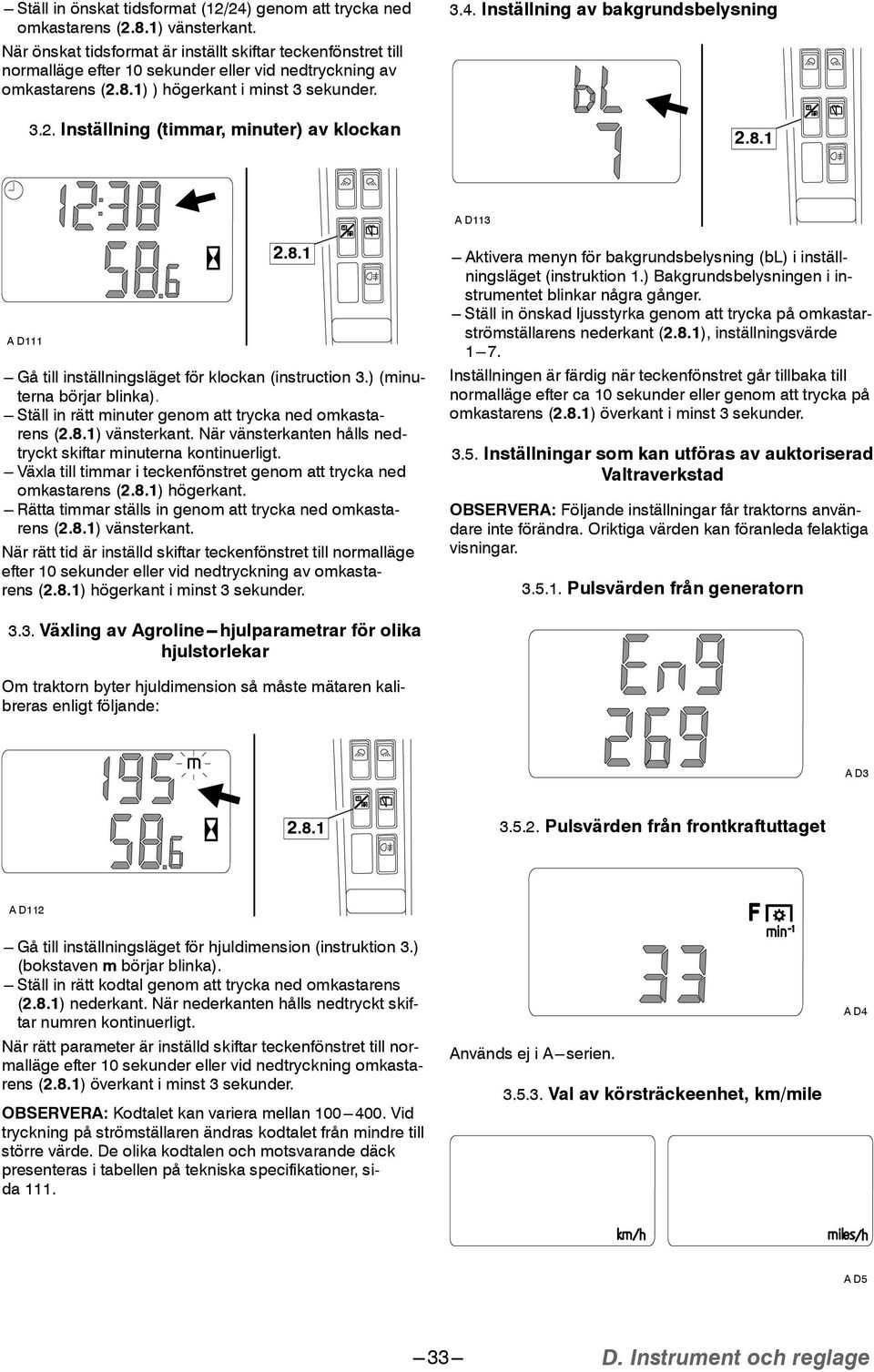

16 --- Ställ in önskat tidsformat (/) genom att trycka ned omkastarens (.8.) vänsterkant. När önskat tidsformat är inställt skiftar teckenfönstret till normalläge efter 0 sekunder eller vid nedtryckning av omkastarens (.8.) ) högerkant i minst sekunder... Inställning (timmar, minuter) av klockan.. Inställning av bakgrundsbelysning.8. A D A D Gå till inställningsläget för klockan (instruction.) (minuterna börjar blinka). --- Ställ in rätt minuter genom att trycka ned omkastarens (.8.) vänsterkant. När vänsterkanten hålls nedtryckt skiftar minuterna kontinuerligt. --- Växla till timmar i teckenfönstret genom att trycka ned omkastarens (.8.) högerkant. --- Rätta timmar ställs in genom att trycka ned omkastarens (.8.) vänsterkant. När rätt tid är inställd skiftar teckenfönstret till normalläge efter 0 sekunder eller vid nedtryckning av omkastarens (.8.) högerkant i minst sekunder. --- Aktivera menyn för bakgrundsbelysning (bl) i inställningsläget (instruktion.) Bakgrundsbelysningen i instrumentet blinkar några gånger. --- Ställ in önskad ljusstyrka genom att trycka på omkastarströmställarens nederkant (.8.), inställningsvärde Inställningen är färdig när teckenfönstret går tillbaka till normalläge efter ca 0 sekunder eller genom att trycka på omkastarens (.8.) överkant i minst sekunder..5. Inställningar som kan utföras av auktoriserad Valtraverkstad OBSERVERA: Följande inställningar får traktorns användare inte förändra. Oriktiga värden kan föranleda felaktiga visningar..5.. Pulsvärden från generatorn.. Växling av Agroline--- hjulparametrar för olika hjulstorlekar Om traktorn byter hjuldimension så måste mätaren kalibreras enligt följande: AD Pulsvärden från frontkraftuttaget A D --- Gå till inställningsläget för hjuldimension (instruktion.) (bokstaven m börjar blinka). --- Ställ in rätt kodtal genom att trycka ned omkastarens (.8.) nederkant. När nederkanten hålls nedtryckt skiftar numren kontinuerligt. När rätt parameter är inställd skiftar teckenfönstret till normalläge efter 0 sekunder eller vid nedtryckning omkastarens (.8.) överkant i minst sekunder. OBSERVERA: Kodtalet kan variera mellan Vid tryckning på strömställaren ändras kodtalet från mindre till större värde. De olika kodtalen och motsvarande däck presenteras i tabellen på tekniska specifikationer, sida. Används ej i A --- serien..5.. Val av körsträckeenhet, km/mile AD AD D. Instrument och reglage

17 .5.. AC00, redskapslyften i topp, spänning.5.8. Visning av Sigma, från/till AD6 AD AC0, redskapslyften i botten, spänning Alla modeller, OFF. Omkastare för LCD---teckenfönster på Agroline---instrumentpanel (.8.) AD Varvtalsvisning, kraftuttag (bak), från/till.8. A D07 A --- serie OFF AD8 Omkastarens funktion (med mekaniskt manövrerad redskapslyft den tredje strömställaren nerifrån) finns beskriven under LCD---teckenfönster på sidan Varvtalsvisning, frontkraftuttag, från/till AD9 A --- serie OFF D. Instrument och reglage

18 D... Instrumentpanelens sidopanel () D... Startlås (.). D... Strömställare för fläkt (.) Fläkten har två hastigheter. D... Värmereglage (.) Värmemängden ökar när knoppen vrids medurs. På sommaren kan värmeaggregatet användas som hyttventilator genom avstängning av kylvätskecirkulation. Med detta reglage manövreras värmen även från den takmonterade hyttventilatorn (extra utrustning)...5 D... Handgas (.) --- fullgasläge (spaken i främre läge) --- tomgångsläge (spaken i bakre läge) D...5. Ventilationsmunstycke (.5) Munstyckena finns på båda sidopaneler... A D5 Startlåsets lägen: Stoppläge, motor Körläge När startlåsets nyckel vrids från stoppläge till läge, under kalla förhållanden och med kall motor, kopplas motorns förvärmning automatiskt in samtidigt som indikeringslampan tänds. (Normalt körläge som även möjliggör användning av elutrustning när motorn inte är igång). Startläge Om den automatiska förvärmningen kopplat in kan motorn startas när indikeringslampan på instrumentpanelen släcks. Om den automatiska förvärmningen inte kopplat in kan startnyckeln vridas direkt till startläge D. Instrument och reglage

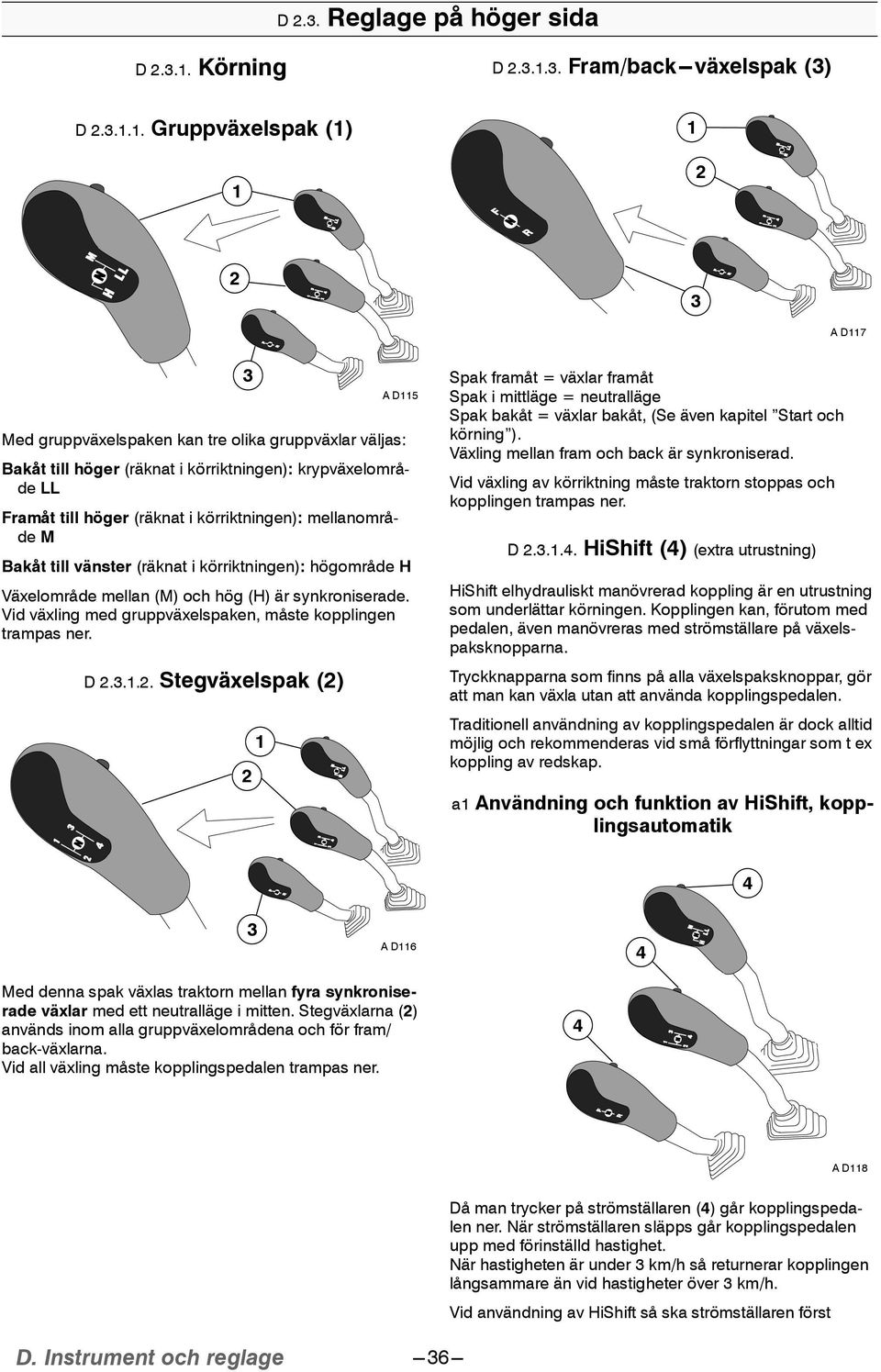

19 D..Reglage på höger sida D... Körning D... Fram/back---växelspak () D... Gruppväxelspak () A D7 A D5 Med gruppväxelspaken kan tre olika gruppväxlar väljas: Bakåt till höger (räknat i körriktningen): krypväxelområde LL Framåt till höger (räknat i körriktningen): mellanområde M Bakåt till vänster (räknat i körriktningen): högområde H Växelområde mellan (M) och hög (H) är synkroniserade. Vid växling med gruppväxelspaken, måste kopplingen trampas ner. D... Stegväxelspak () Spak framåt = växlar framåt Spak i mittläge = neutralläge Spak bakåt = växlar bakåt, (Se även kapitel Start och körning ). Växling mellan fram och back är synkroniserad. Vid växling av körriktning måste traktorn stoppas och kopplingen trampas ner. D... HiShift () (extra utrustning) HiShift elhydrauliskt manövrerad koppling är en utrustning som underlättar körningen. Kopplingen kan, förutom med pedalen, även manövreras med strömställare på växelspaksknopparna. Tryckknapparna som finns på alla växelspaksknoppar, gör att man kan växla utan att använda kopplingspedalen. Traditionell användning av kopplingspedalen är dock alltid möjlig och rekommenderas vid små förflyttningar som t ex koppling av redskap. a Användning och funktion av HiShift, kopplingsautomatik A D6 Med denna spak växlas traktorn mellan fyra synkroniserade växlar med ett neutralläge i mitten. Stegväxlarna () används inom alla gruppväxelområdena och för fram/ back-växlarna. Vid all växling måste kopplingspedalen trampas ner. A D8 Då man trycker på strömställaren () går kopplingspedalen ner. När strömställaren släpps går kopplingspedalen upp med förinställd hastighet. När hastigheten är under km/h så returnerar kopplingen långsammare än vid hastigheter över km/h. Vid användning av HiShift så ska strömställaren först D. Instrument och reglage

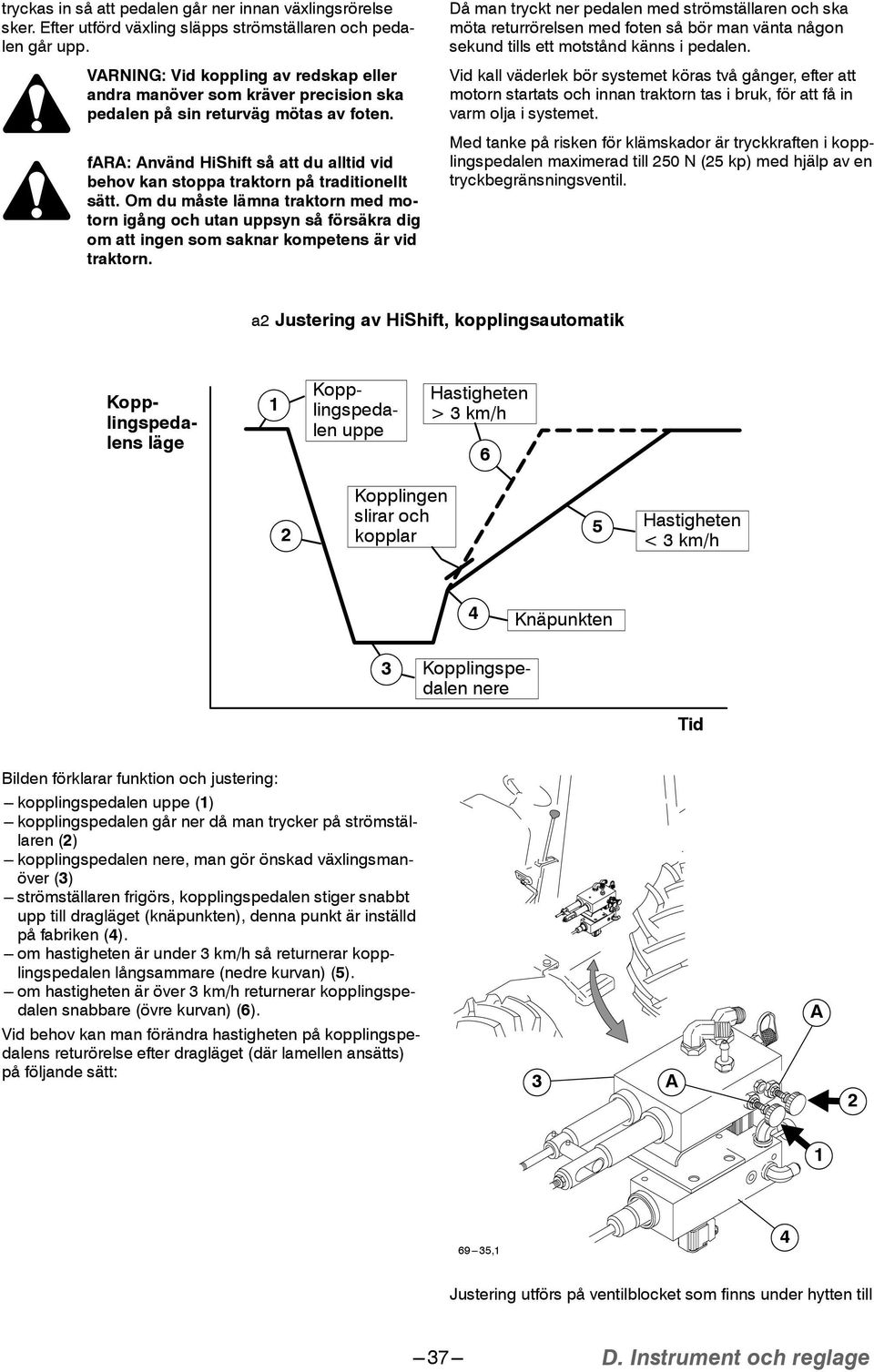

20 tryckas in så att pedalen går ner innan växlingsrörelse sker. Efter utförd växling släpps strömställaren och pedalen går upp. VARNING: Vid koppling av redskap eller andra manöver som kräver precision ska pedalen på sin returväg mötas av foten. fara: Använd HiShift så att du alltid vid behov kan stoppa traktorn på traditionellt sätt. Om du måste lämna traktorn med motorn igång och utan uppsyn så försäkra dig om att ingen som saknar kompetens är vid traktorn. Då man tryckt ner pedalen med strömställaren och ska möta returrörelsen med foten så bör man vänta någon sekund tills ett motstånd känns i pedalen. Vid kall väderlek bör systemet köras två gånger, efter att motorn startats och innan traktorn tas i bruk, för att få in varm olja i systemet. Med tanke på risken för klämskador är tryckkraften i kopplingspedalen maximerad till 50 N (5 kp) med hjälp av en tryckbegränsningsventil. a Justering av HiShift, kopplingsautomatik Kopplingspedalens läge Kopplingspedalen uppe Hastigheten >km/h 6 Kopplingen slirar och kopplar 5 Hastigheten <km/h Knäpunkten Kopplingspedalen nere Tid Bilden förklarar funktion och justering: --- kopplingspedalen uppe () --- kopplingspedalen går ner då man trycker på strömställaren () --- kopplingspedalen nere, man gör önskad växlingsmanöver () --- strömställaren frigörs, kopplingspedalen stiger snabbt upp till dragläget (knäpunkten), denna punkt är inställd på fabriken (). --- om hastigheten är under km/h så returnerar kopplingspedalen långsammare (nedre kurvan) (5). --- om hastigheten är över km/h returnerar kopplingspedalen snabbare (övre kurvan) (6). Vid behov kan man förändra hastigheten på kopplingspedalens returörelse efter dragläget (där lamellen ansätts) på följande sätt: A A , Justering utförs på ventilblocket som finns under hytten till D. Instrument och reglage

21 vänster om mellanramen (bränsletanken). Om traktorn är utrustad med HiShift för både körkoppling och kraftuttagskoppling, är det övre ventilblocket () för körkopplingen och det undre () för kraftuttagskopplingen. Hastigheten under km/h, nedre kurvan, justerratten () --- genom att vrida justerratten () till stängt läge (medurs) (kontramuttern A måste lossas), så returnerar kopplingspedalen långsammare (kurvan blir mer luttande) alt. tvärtom. Fabriks justeringen är / varv öppet. VIKTIGT: Kopplingspedalens returrörelse ska inte justeras alltför långsam ty det kan ge skador på kopplingen/lamellen. Minimum värdet förskruver för ett varv öppet. Det ska inte underskridas för att kopplingen/lamellen inte ska ta skada. Justera alltid först skruven (). Hastigheten över km/h, övre kurvan, justerratten () --- genom att vrida justerratten () till stängt läge (medurs) (kontramuttern A måste lossas), så returnerar kopplingspedalen långsammare (kurvan blir mer luttande) alt. tvärtom. Fabriks justeringen är varv öppet. D...5. Differentialspärr (5) D...6. Fyrhjulsdrift (6) 6 A D9 Strömställaren har två lägen. Kanten motsatt symbolen nedtryckt: tvåhjulsdriften kopplad. Kanten med symbolen nedtryckt: fyrhjulsdriften kopplad (Indikeringslampan på intrumentpanelen). Fyrhjulsdriften kan i och urkopplas under körning utan att trampa ner kopplingspedalen. Fyrhjulsdriften kopplas alltid in automatiskt: --- vid bromsning med båda bromspedalerna --- vid ansättning av parkeringsbromsen --- när motorn stoppas 5 D... Redskapslyft/kraftuttag D... Redskapslyft (elektrohydraulisk redskapslyft) () Mekanisk---hydraulisk redskapslyft, se sidan 0. A D8 Strömställaren har tre lägen. Kanten motsatt symbolen nedtryckt: diffspärren är urkopplad. Driftsinstruktioner för elektrohydraulisk redskapslyft i avsnitt F se sidan 58. Diagnos lampa (.) Kanten med symbolen nedtryckt: diffspärren är inkopplad (Indikeringslampan på intrumentpanelen). Beroende på typen av diffspärr kan inkoppling av diffspärren fördröjas något. Spärren har inte gått i förrän kontrollampan på instrumentpanelen tänds. BELASTA INTE TRANSMISSIONEN INNAN KONTROLLAMPAN HAR TÄNTS.. VIKTIGT: Spärren kan inkopplas under körning rakt fram men inte om hjulen slirar. Även vid urkoppling av diffspärren kan viss fördröjning uppstå. När kontrollampan slocknar kopplar diffspärren ur. A D9 När tändningen slås på tänds lampan för ett ögonblick och slocknar sedan för att åter tändas och indikera on. När lampan är tänd så indikerar den att lyften inte är aktiverad. Redskapslyften aktiveras genom att trycka lyft/stopp/ D. Instrument och reglage

22 sänk---strömställaren (.) fram och tillbaka, varefter lampan slocknar, och redskapslyftens strömställare kan användas. Om endast ena sidan av lyft/stopp/sänk---strömställaren trycks in (=lyft eller sänk) arbetar redskapslyften med halva hastigheten. Aktiveringen måste alltid göras när strömmen har varit avstängd eller att inre strömställaren i hytten eller yttre tryckknappar på bakskärmar för tillkoppling av redskap använts. Vid eventuella fel på lyften så blinkar lampan med en viss frekvens. Om detta sker ska man omedelbart kontakta auktoriserad verkstad. Indikeringslampor för lyft/sänk (.) Lägesreglage (.)...9 A D Indikeringslampan för lyft (röd/övre), tänds när dragstängerna är i lyftrörelse och den för sänk (grön/nedre), vid sänkrörelse. Ingen av lamporna lyser när lyften är stillastående.. Sänkhastighetsreglage (.5) Sänkhastigheten ökar när reglaget vrids medurs. Reglaget har nio olika sänkhastigheter. En långsam hastighet skall väljas vid tunga redskap. Inställd sänkhastighet är oberoende av redskapets tyngd. A D0 Dragstängerna lyfts när Vredet vrids medurs och sänks när det vrids moturs. Vredet ger en steglös reglering av läget på dragstängerna. Den ställer in läget på dragstängerna då vippströmbrytaren (.) står i sänkning läge. Strömställare för höjning/stop/sänkning av dragstänger (.) Strömställaren för höjning/stop/sänkning har ---steg: --- Kanten med symbolen nedtryckt redskapslyften sänker = Autocontrol läget --- Mellersta läget är stoppläget --- Kanten motsatt symbolen nedtryckt redskapslyften lyfter = transport läget Genom att ställa vippströmbrytaren på lyft, lyfts redskapet till den höjd som är inställd med vredet (.6), och genom att ändra vippströmbrytaren till sänk, sänks dragstängerna till den position som är inställd med vredet (.). Man kan stoppa redskapslyften genom att ställa strömställaren i mellersta läget. Reglage för inställning av lyfthöjd (.6) Lyfthöjden (dragstängernas toppläge) ökar om reglagen vrids medurs. Reglaget har nio olika lägen. Denna reglage begränsar lyfthöjden när antingen lägesreglaget (.) eller höj/stop/sänk---strömställaren (.) används.begränsning av lyfthöjden görs när ett redskap inte behöver lyftas så högt (tidsbesparing) eller när det finns risk för att ett redskap tar i hytten vid lyft. VARNING: Detta reglage begränsar inte lyfthöjden när tryckknapparna för lyft/sänk i hytten eller på bakstänkskärmen används. OBSERVERA: För att snabbt stoppa en sänkrörelse på lyften, tryck snabbt på en av tryckknapparna för lyft/sänk. Reglage för val av dragkraftsreglering (.7) A D Vredet ska stå i läge P för lägesreglering (grundläge). Med denna inställning håller lyften inställd höjd oberoende av dragkraftsmotståndet. Vid användning av redskap som kräver dragkraftsreglering (tex plog), ska reglaget vridas till någon av sex känslighetsområdena (se driftinstruktio D. Instrument och reglage

23 ner). Strömställare för transportsvängningdämpare (.8) Strömställaren har två lägen. Transportsvängningsdämparen används då tunga redskap transporteras i redskapslyften. Systemet jämnar ut tryckpikar i lyftcylindrarna då traktorn körs. För att systemet ska vara inkopplat så ska höj/stop/sänk---strömställarenståilyftläge. Då systemet träder i funktion så sänker lyften % för att sedan arbeta % upp eller ner. Detta kan ses på kontrollamporna för höj/sänk. Efter att lyften sänkts så har dragjärnen utrymme för justering upp och ner. När traktorn stannar, försvinner funktionen och dragjärnen höjer till inställt värde. Detta kan ses på kontrollamporna för höj/sänk. Kontrollampa för transportsvängningsdämpare (.9) Lampan lyser då systemet är inkopplat. Strömställare för förbikoppling av Autocontrol reglage (.0) Inre strömställare för redskapets höjning/ sänkning (.) I hytten finns strömställare och tryckknappar ute på båda skärmkanterna, för höjning respektive sänkning av dragstängerna. Dessa strömställare används när ett redskap ska kopplas. Dragstängerna sänks eller höjs så länge som strömställaren hålls intryckt. Strömställaren kan användas när strömställaren för höjning/stop/sänkning (.) äri sänk läge eller i mellersta läge. Efter användning av strömställaren, måste aktivering av lägesregleringen ske genom att åter trycka på vippströmbrytaren (.). VARNING: Manöverrattens (.6) inställning begränsar inte lyfthöjden när strömställarna används. Avkännarna för dragstängernas höjdläge (placerad på lyftarmsaxeln), begränsar inte lyfthöjden, utan lyftkolvarna går till sina respektive max-lägen (uppåt och neråt) när tryckknapparna används. Detta måste beaktas när lyftlänkarna till dragkroken ska justeras till rätt längd. Lyft lyftarmarna till toppläget med tryckknappen, varefter rätt spel på lyftlänkarna kan justeras in enligt beskrivning i kapitel Justeringar och inställningar. D... Redskapslyft (hydraulisk redskapslyft) () Elektro hydraulisk redskapslyft, se sidan 8..0 Lägesreglage (.).. A D Sänkläge Med lyft --- stopp --- sänk --- strömställaren (.) i sänkläge sänks redskapslyften under det läge som ställts in med lägesreglaget (.) när man trycker in strömställaren (.0). När strömställaren släpps återgår redskapslyften till det läge som motsvaras av lägesreglagets (.) inställning. Sänkhastigheten motsvaras av det värde som ställts in med strömställaren för sänkhastighet. Funktionen används t ex för att snabbt få ner en plog till rätt arbetsdjup. Lyftläge Genom att trycka på strömställaren när lyft ---stopp ---sänk ---strömställaren (.) är i lyftläge lyfts redskapslyften över det läge som ställts in med strömställaren för transporthöjd. När strömställaren släpps återgår redskapslyften till det läge som motsvaras av transporthöjdsreglagets (.6) inställning. Överlyftsfunktionen är lämplig att använda bl a i samband med manövrering av lyftdragkroken.. Främre läget: Lyftarmarna sänks ner Bakre läge: Lyftarmarna höjs Spakstopp (.) A D Spakstoppet (.) är en flyttbar lägesmarkering för lägesspaken. Det underlättar återförandet av spaken till förut inställt läge efter t ex en lyftmanöver. VARNING: Lås spaken med stoppet straxt framför bakre läget när redskapslyften inte används eller om t ex en tung motvikt är monterad på trepunktskopplingen (se vidare instruktioner på sid 56). D. Instrument och reglage

24 Sänkhastighetsreglage (.) 50E/50 Spaken åt vänster = 50E kraftuttag inkopplat Mellanläge = kraftuttaget urkopplat Spaken åt höger = 50 r/min kraftuttag inkopplat..a AD9 A D Med sänkhastighetsreglaget ställs sänkhastigheten hos redskapslyften. Bakre läge = max sänkhastighet Främre läge = min sänkhastighet OBSERVERA: Min sänkhastighet skall alltid användas när tunga redskap är kopplade till redskapslyften. Närkraftuttagetkopplasinellerurmedmanöverspaken skall kraftuttagets kopplingsspak (.A) vara i bakre läge (urkopplad). Endast en kortvarig urkoppling får göras med kopplingsspaken (.A), (se vidare instruktioner på sid 5). HiShift för bakre kraftuttag (.) D... Frontlyft () Extra utrustning. Frontlyft, noggrannare beskrivning se sid. D... Bakre kraftuttag (). Manöverspak för kraftuttag (.) A D5. Extra utrustning (ej om mekaniskt manövrerad redskapslyft), se sid 7. D...5. Frontkraftuttag (5) AD0 Extra utrustning. Frontkraftuttag, noggrannare se på sidan 5. Traktorn är utrustad med endera av följande kraftuttag: 000/50 Spaken åt vänster = 000 r/min kraftuttag inkopplat Mellanläge = kraftuttaget urkopplat Spaken åt höger = 50 r/min kraftuttag inkopplat D. Instrument och reglage

25 D... Yttre hydraulik Manöverpanel med elektrohydraulisk redskapslyft Manöverpanel med mekanisk--- hydraulisk redskapslyft A D0 D... Manöverspak för ventil och () Alla modeller är utrustad med två dubbel/enkel verkande ventiler för yttre hydraulik. Den här spaken används för att kontrollera enkel eller dubbelverkande cylinder (t.ex. släpvagn). Med spakens rörelser i traktorns riktning manövreras den yttre ventilen (de övre dubbla av snabbkopplingar) och med sidorörelser den inre ventilen (de nedre dubbla av snabbkopplingar). När spaken dras bakåt eller mot förarstolen är de övre kopplingarna trycksatta och omvänt (se vidare driftsinstruktioner s. 60). Den inre ventilen kan ställas om till enkel eller dubbelverkande funktion genom vridning av ratten på undersidan av ventilerna (se driftsinstruktioner s. 60). D... Manöverspak för ventil () Extra utrustning Snabbkopplingarna för denna ventil finns på höger bakskärm, det övre paret. Om traktorn är utrustad med frontlyft, se sid. D... Armstöd () Extra utrustning Elmanövrerade frontlastarventiler, noggrannare beskrivning se sida.. Huvudströmställare för frontlastarhydraulik (.) Extra utrustning, noggrannare beskrivning se sida.. Softdrive strömställare (.) Extra utrustning, noggrannare beskrivning se sida.. Strömställare för frigöring av redskapslåsning (.) Extra utrustning, noggrannare beskrivning se sida 5. D... Manöverspak för ventil () Extra utrustning Snabbkopplingarna för denna ventil finns på höger bakskärm, det nedre paret. D. Instrument och reglage

26 D... Övriga reglage D...6. Strömställare för roterande varningsljus (6) (extra utrustning) D... Bakrutetorkare + spolare () (extra utrustning) A D0 8 Med strömställaren regleras både vindrutespolaren och --- torkaren. D... Omkastare för LCD---teckenfönster på Agroline---instrumentpanel () Denna omkastare finns på traktorer utrustade med Agroline---instrument. Funktionen för omkastaren för LCD---teckenfönstret finns beskriven under Agroline---instrument på sidan. D... Strömställare för främre arbetsbelysning () (extra utrustning) Minst parkeringsljuset måste vara tänt för att arbetsbelysningen ska fungera. D... Strömställare för takmonterade färdstrålkastare () (extra utrustning) Om traktorn har takmonterade färdstrålkastare så kopplas de på med denna strömställare. Om takmonterade färdstrålkastare är tända, fungerar inte färdstrålkastare och tvärtom. D...7. Varningsblinkers (7) Vid nedtryckning blinker alla blinkljusen. När knappen trycks in igen upphör blinkandet. A D D...8. Elmanövrerad huvudströmbrytare (8) (extra utrustning) Driftsinstruktioner av elektrisk huvud strömbrytare återfinns i avsnitt K Extra utrustning på sidan. D...9. Strömställare för dimbakljus (9) (extra utrustning) Standard på några marknader. D...0. Strömställare för motorvakt (0) (extra utrustning) Driftsinstruktioner återfinns i avsnitt K Extra utrustning på sidan. D...5. Strömställare för bakre arbetsbelysning (5) Minst parkeringsljuset måste vara tänt för att arbetsbelysningen ska fungera D. Instrument och reglage

27 D... Spärr för lyftdragkrok (extra utrustnig) () D... Tvåpoligt eluttag () (extra utrustning) Elektrohydraulisk redskapslyft Mekanisk---hydrauliskredskapslyf Mekanisk---hydrauliskredskapslyf A D När lyftarmarna är i sitt övre läge kan man lösgöra dragkroken genom att dra i spärren. Se driftsinstruktioner i avsnitt K Extra utrustningar på sidan 5. D... Trepoligt eluttag () Runt ---poligt eluttag för olika elektriska manöverdon, redskap etc. Uttaget ger V DC, max. 8 A. A D5 Elektrohydraulisk redskapslyft D... Cigarettändare () (extra utrustning) Kanävenanvändassomeluttag. A D A D Eluttaget () som har tre poler är enligt ISO/TR 69. Eluttaget är avsett för redskapsmanövrering. På pol (), som är nyckelberoende kan 5A tas ut. Pol () äransluten direkt till batteriet och kan belastas med 5A. Uttaget är avsett för stickpropp med artikelnummer D. Instrument och reglage

28 D..Reglage på vänster sida D... Parkeringsbroms () VARNING: Bromspedalerna måste vara ihopkopplade vid användning av parkeringsbroms. VARNING: Om traktorn är utrustad med bromsventil för släpvagn, ansätts även släpfordonets bromsar när parkeringsbromsen ansätts och motorn är igång (förutsatt att bromspedalerna är sammankopplade). När motorn stoppas släpper släpfordonets bromsar. D... Utvikbar plattform () AD0 Utvikbar plattform kan låsas i horisontalt eller uppfällt läge. Dra spaken uppåt för att ansätta parkeringsbromsen. Spaken kan släppas ner och bromsen släppas genom att knappen i spakens ände trycks in. En indikeringslampa på instrumentpanelen visar när bromsen är ansatt. D.5.Reglage, bakre D.5.. Reglage för öppning av bakruta () D.5.. Spärren för bakrutans mellanläge () Med spärren () kan bakrutan läggas till mellanläge Genom att dra handtaget (),kan bakrutan öppnas D. Instrument och reglage

29 D.6.Reglage i takpanelen a A D6 D.6.. Reglage för återcirkulation () (extra utrustning, tillsammans med luftkonditionering) När reglaget vrids medurs öppnas för återcirkulerande luft, samtidigt som mere mängd luft tas utifrån. I detta läge erhålls: D.6.. Ventilationsmunstycken () (extra utrustning, tillsammans med hyttventilator) I hyttakets främre del finns det ventilationsmunstycken, som kan vridas i önskad riktning. Genom att rikta munstyckena mot rutorna erhålls bättre avfuktning (minskad im--- isbildning). --- Snabbare uppvärmning av hytten --- Högre värmeeffekt --- Högre kyleffekt om luftkonditioneringen är påslagen I detta läge erhålls: Bättre avfuktning av fönster (minskad im---/isbildning) --- Högre övertryck i hytten (minskad damminträngning) D.6.. Hyttventilator med värme () ( hastigheter, extra utrustning) Fläkten blåser luft genom ventilationsmunstyckena. Värmen justeras med värmereglage (a ), se sid a A D7 D.6.. Reglage för luftkonditionering () (extra utrustning) Luftkonditioneringssystemet se sidan. D.6.5. Innerbelysning (5) Strömställaren för innerbelysningen har tre lägen: --- vänstra läget = innerbelysningen avstängd --- mittre läget = dörrläget --- högra läget = innerbelysningen på D.6.6. Solskyddsgardin (6) Gardinen dras ner till önskad höjd och släpps upp genom att dra i snöret (6a). D. Instrument och reglage

30 D.6.7. Radio (7) (extra utrustning) D.7.Förarstol 5 A 6 AD87 VIKTIGT: Ställ inte om sitsen under körningen --- olycksrisk. Sitsen har följande inställningsmöjligheter: D.7.. Spärr för sitsens längdinställning () Lyft i handtaget och skjut sitsen framåt eller bakåt. D.7.. Inställning av förarvikt () Vrid reglaget medurs för hårdare fjädring. En dekal (A) visar inställningar vid olika förarvikter. D.7.5. Inställning av ryggstödets lutning (5) Dra handtaget uppåt och luta ryggstödet till rätt läge. D.7.6. Inställning av sitsens höjd (6) Höjning: Lyft sitsen till önskad höjd. En spärr holder den fast. Sänkning: Lyft sitsen till högsta läget och släpp därefter ner den till botten. Sedan lyfts sitsen till rätt höjd. Luftfjädradsits (extra utrustning) se sidan. D.7.. Inställning av sitsens vridning () Lossa spärren genom att dra spaken uppåt. Sitsen kan vridas medurs eller moturs 60. Spärrlägen finns för var 0 vridning (bra vid t ex plöjning). D.7.. Fästpunkter för säkerhetsbälte () Sitsen har fästpunkter för säkerhetsbälte D. Instrument och reglage

31 E. Start och körning Lär dig alla instrument och reglage, innan du ger dig ut på din första körning med din nya traktor. Bekanta dig med instruktionerna om användningen av anordningarna som ges i denna bok. Läs även säkerhetsföreskrifter i början på instruktionsboken. Kontrollera alla instrument omedelbart efter start. Håll ett öga på instrumenten under körning. Utför alltid daglig tillsyn på din traktor innan du börjar dagens arbete. E. Att iaktta de första 50 drifttimmarna Kör mjukt och med varierande belastning, så att traktorn blir inkörd ordentligt. Det ger din traktor lång livslängd och god ekonomi. --- Rusa inte motorn och låt den inte gå på toppvarv. --- Dra inte tunga lass med för lågt varvtal på motorn. --- Undvik att köra länge på samma växel och med oförändrat varvtal. OBSERVERA: Kontrollera att bultar och muttrar är ordentligt åtdragna (hjul, avgassystem mm). E. Start av motorn VARNING: Starta aldrig motorn, eller låt den inte gå inomhus i lokal med stängda dörrar. VARNING: Starta endast motorn från förarplatsen, aldrig genom kortslutningar av kablar. E..Normal start/kallstart. Trampa ner kopplingspedalen och ställ växelspaken till neutralläge.. Se till att kraftuttagets väljarspak i höger reglagepanel är i mittläget (alternativt att kraftuttaget är frikopplat med spaken till vänster om instrumentpanelen).. Vrid handgasreglaget till låga tomgångsläget (moturs).. Starta motorn genom att vrida startnyckeln till läge. --- Om glödningens indikeringslampa på instrumentbrädan inte tänds (= motorn är tillräckligt varm), vrider du startnyckeln till startläge. ---Om glödningens indikeringslampa på instrumentbrädan tänds väntar du tills den slocknar och vrider sedan startnyckeln till startläge. ---Släpp startnyckeln när motorn startar. Använd gaspedalen för att reglera motorns varvtal. Efter en kallstart kan förvärmningssystemet eftervärma (inträffar upp till ca +5 C). Denna eftervärmning ger jämn motorgång snabbare och dessutom reduceras avgasemissionerna efter en kallstart. 5. Sänk motorns varvtal omedelbart när motorn har startat. Rusa aldrig en kall motor. --- Ge akt på oljetrycket, oljetryckslampan bör slockna inom --- sekunder efter start. Detta är speciellt viktigt för turboaggregatet. 6. Om motorn inte har startat inom 0 sekunder avbryts startförsöket och upprepas enligt punkt. (inloppsluften förvärms inte under själva startproceduren). När motorn börjar tända, behåll startmotorn inkopplad tills motorn har startat. VIKTIGT: Vid misslyckat startförsök, vänta tills motorn står fullständigt stilla, innan startförsök görs igen. E... Kallstart, särskilda anvisningar Om startmotorn inte börjar rotera genast när du vrider startnyckeln till läge START, avbryt startförsöket och gör om det efter en stund. VIKTIGT: Värm först motor och hydraulik en liten tid med lågt varvtal. Du kan snabba upp värmning av hydraulsystemet genom att vrida ratten (ej till max). Använd inte ventilerna för yttre hydrauliken när oljan är kall. Om du måste starta utan elektriska startelementet i kyla (t ex köldstartanordningen är defekt), låt startmotorn vara inkopplad i max 0 sekunder före det att motorn startat. Start i mycket sträng kyla underlättas om batteriet tas bort och får stå varmt tills det ska användas igen. Rusa aldrig en kall motor. Kör motorn med lätt belastning till normal arbetstemperatur. VIKTIGT: Motorvärmare (standardutrustning) bör alltid användas vid temperatur under 0 C,närsåärmöjligt. Det säkrar start i kyla och minskar förslitning av motorn. --- timmars värmning före startning räcker. När man ansluter motorvärmaren hörs ett väsandet ljud som berättar att värmaren är på. OBSERVERA: Vid upprepade kallstarter och korta körningar kan batteriet behöva extra laddning. E..Startgas VIKTIGT:Detärsträngtförbjudetatt använda STARTGAS (på grund av den automatiska glödningen). RISK FÖR EXPLOSION! E. Start och körning

32 E..Start med reservbatterier --- Kontrollera att reservbatterierna har samma spänning som standardbatterierna. --- För att undvika explosionsfara öppna batteriernas skruvkorkar. VARNING: På grund av strömrusning kan batterierna sprängas om ett fulladdat batteri kopplas till ett helt urladdat. ---Koppla (+) på reservbatteriet till (+) på traktorns batteri. Koppla sedan den andra startkabeln från (---) på det fulladdade reservbatteriet till lämplig jordpunkt på traktorn, t ex jordkabelns anslutningspunkt i chassit. --- När motorn startat, tas först hjälpstartkabeln mellan stomme och reservbatteriets minuspol bort. Därefter tas hjälpstartkabeln mellan pluspolerna bort. Starta motorn endast från förarplatsen, aldrig genom kortslutning av kablar. När motorn har startat, trampa ner kopplingspedalen, välj önskad växeln och släpp parkeringsbromsen. Öka sedan motorvarvtalet och släpp sakta upp kopplingspedalen. E. Körning --- Motorn når fortare normal arbetstemperatur genom användning av kylargardin. Tänk på att motorn slits fortare vid kall än normaltemperatur. --- Håll ett öga på varningslampor och mätare. VARNING:. Vila aldrig foten på kopplingspedalen.. Kör aldrig med växelspaken i friläge eller kopplingspedalen nertrampad i utförsbacke.. När du svänger på vändtegen med tunga redskap i lyften, bör motorns varvtal sänkas till 00 r/min.. När motorn står stilla fungerar inte servostyrningen. Elektrohydraulisk koppling, HiShift (extra utrustning), användning och funktion, noggrannare beskrivning se sida 6. VARNING: Vid koppling av redskap eller vid annan precisionskörning måste kopplingspedalen alltid användas. FARA: Om traktorn lämnas med motorn igång ska ingen finnas i hytten. Parkeringsbromsen ska alltid ansättas. ---Stanna aldrig motorn omedelbart efter ett hårt arbetspass. Låt motorn gå på tomgång ett par minuter så att temperaturen sjunker. --- Sänk ner redskapet. --- Stanna motorn och vrid startnyckeln i 0---läget. VIKTIGT: Bryt aldrig strömmen innan motorn stannat. --- Fyll bränsletanken vid arbetsdagens slut, så förebygger du kondensbildningen. E..Växling Välj den växel som ger optimal bränslförbrukning utan att motorn eller växellådan blir överbelastad. Ta med i beräkningen att jordtyp och motstånd kan variera på samma fält. Välj en växel som låter motorn arbeta på ca 75 % av sin max-effekt. En tabell som visar hastigheten på de olika växlarna vid nominellt motorvarvtal finns på (sidan 06). Växling till neutralläge ska alltid göras med växelspaken (ej med gruppväxelspaken). Med växelspaken i neutralläge roterar inte kugghjulen i växellådan , Välj först rätt gruppväxeln med spaken längst till höger:: H = Högområde M = Mellanområde LL =Krypområde Välj därefter rätt stegväxel (---) med den mittre spaken. Sist väljs önskad körriktning med spaken längst till vänster (fram/back). Fram/back, gruppväxlar (utom växel LL) och stegväxlar är synkroniserade. Kopplingspedalen måste alltid användas vid växling.vid växling till krypområdet (LL) samt vid växling mellan fram och back, ska traktorn vara stillastående. Traktorn har växlar åt vardera håll. VIKTIGT: Lägg aldrig i krypväxel (LL) och fram/backväxel om inte traktorn står helt stilla. Krypväxelområdet får inte utnyttjas för att öka dragkraften jämfört med mellanområdet. Använd inte belastningsvikter eller vätskefyllda hjul vid körning i krypområdet (M) E. Start och körning
