1 Power with hydraulics RÄDDNINGSUTRUSTNING PRODUKTÖVERSIKT 100 SAFETY BAR klipputrustning, spridare, räddningspumpar, rörstrypare, dörröppnare, räddningssatser

2 Rescue equipment OM REHOBOT HYDRAULICS REHOBOT Hydraulics är ett framgångsrikt svenskt företag. Vi utvecklar, producerar och marknadsför produkter och system baserat på högtryckshydraulik för service & underhåll. Våra produkter är förknippade med en hög kvalitet och är välkända. Främst under det tidigare varumärket NIKE Hydraulics vilka REHOBOT förvärvade under Produktsortimentet omfattar bland annat hydrauliska pumpar, cylindrar, lyft & garageutrustning, verktyg samt räddningsutrustning. Vår verksamhet är indelad i tre affärsområden: Industri Automotive Räddning Företaget är huvudsakligen verksamt i Skandinavien, England, USA och i Kina. Vi finns även representerade i andra delar av världen genom ett brett nätverk av återförsäljare. Idag sysselsätter REHOBOT fler än 70 anställda, har en årlig omsättning som överstiger 80 miljoner kronor och är lönsaa. Vi står inför stora expansioner och har under de senaste åren investerat i nya produktionsanläggningar, kompetensutveckling och utveckling av företagets produktsortiment. Problemlösare Vi har en gedigen erfarenhet av utveckling och tillverkning av högkvalitativ högtryckshydraulik. Nya produkter tas ofta fram som helhetslösning på någon av våra kunders kraftproblem. Genom vår 80-åriga erfarenhet kan vi utveckla kostnadseffektiva lösningar med avseende på kraft, prestanda & funktion. Starka tillsaans Våra produkter marknadsförs och distribueras i stora delar av världen med hjälp av ett utvecklat återförsäljar- & servicenät. Tillsaans med våra partner och kunder skapar vi gemensaa framgångar. 2

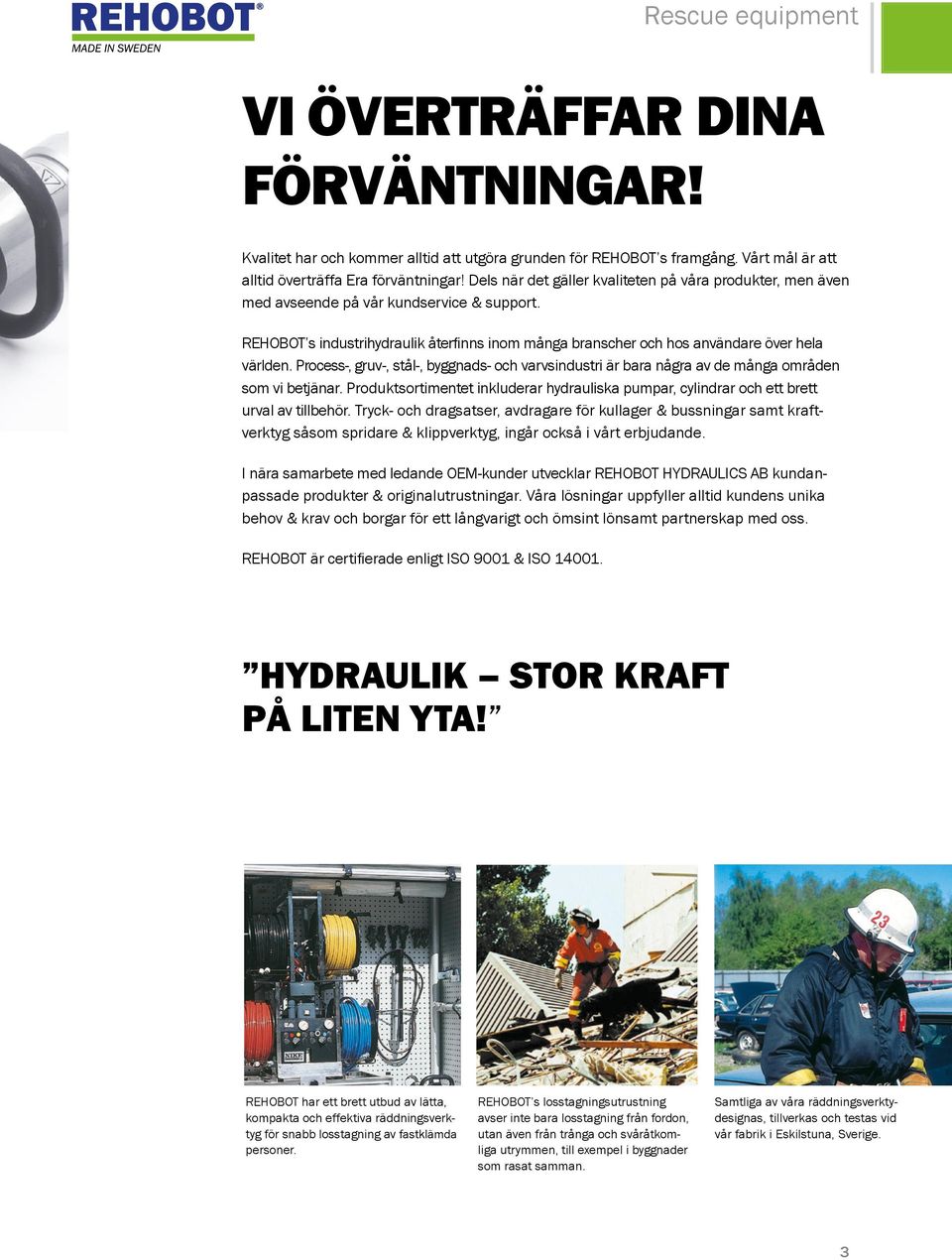

3 Rescue equipment VI ÖVERTRÄFFAR DINA FÖRVÄNTNINGAR! Kvalitet har och koer alltid att utgöra grunden för REHOBOT s framgång. Vårt mål är att alltid överträffa Era förväntningar! Dels när det gäller kvaliteten på våra produkter, men även med avseende på vår kundservice & support. REHOBOT s industrihydraulik återfinns inom många branscher och hos användare över hela världen. Process-, gruv-, stål-, byggnads- och varvsindustri är bara några av de många områden som vi betjänar. Produktsortimentet inkluderar hydrauliska pumpar, cylindrar och ett brett urval av tillbehör. Tryck- och dragsatser, avdragare för kullager & bussningar samt kraftverktyg såsom spridare & klippverktyg, ingår också i vårt erbjudande. I nära samarbete med ledande OEM-kunder utvecklar REHOBOT HYDRAULICS AB kundanpassade produkter & originalutrustningar. Våra lösningar uppfyller alltid kundens unika behov & krav och borgar för ett långvarigt och ömsint lönsamt partnerskap med oss. REHOBOT är certifierade enligt ISO 9001 & ISO HYDRAULIK STOR KRAFT PÅ LITEN YTA! REHOBOT har ett brett utbud av lätta, kompakta och effektiva räddningsverktyg för snabb losstagning av fastklämda personer. REHOBOT s losstagningsutrustning avser inte bara losstagning från fordon, utan även från trånga och svåråtkomliga utryen, till exempel i byggnader som rasat saan. Samtliga av våra räddningsverktydesignas, tillverkas och testas vid vår fabrik i Eskilstuna, Sverige. 3

4 s RÄDDNING TIDSKRITISKA INSATSER I NÖDSITUATIONER Räddningsverktyg från REHOBOT är resultatet av många års erfarenhet inom högtryckshydraulik. Ett nära samarbete mellan brand-, räddningskårer & REHOBOT har lett till ett brett sortiment av högkvalitativa & högpresterande räddningsverktyg. Vi har lösningar för i stort sett alla räddnings- & katastrofsituationer. Handdrivna verktyg - Våra handdrivna räddningsverktyg har ett kompakt utförande och en låg vikt. De är därför lätta att bära med sig och använda. Manuella verktyg - Manuella verktyg är att föredra i en rad olika saanhang, t.ex. vid trafikolyckor eller naturkatastrofer såsom jordbävningar och översvämningar. - situationer där motordrivna räddningsverktyg av praktiska skäl inte går att använda. Många av våra kunder använder även dessa verktyg som reservutrustning och som komplement till motordrivna verktyg. Konstruktionen med inbyggd pump gör att de handdrivna verktygen kan användas direkt, utan att det krävs några förberedelser. Det möjliggör en snabb räddningsinsats på olycksplatsen eller i katastrofområdet. Motordrivna verktyg - Motordrivna verktyg från REHOBOT HYDRAULICS är kraftfulla och driftsäkra trotjänare som du alltid kan lita på. Tack vare många års erfarenhet av hydraulmotordrivna räddningsverktyg besitter vi den expertis som behövs för att hjälpa dig att hitta rätt lösning. Speciallösningar - Ibland uppfyller inte räddningsprodukter av standardtyp användarens specifika krav. Om så är fallet kan en modifierad standardprodukt vara lösningen. Då standardprodukter inte räcker till är det tur att REHOBOT har en lång erfarenget av att bedriva kundnära utvecklingsprojekt. Kontakta oss gärna för en diskussion om din specefika tillämpning. REHOBOT-räddningssortiment har följande karaktäriserande egenskaper Hög prestanda & pålitlighet Hög kvalitet Funktionell design Ergonomiska & lätta att använda Utrustningen används bland annat för Klipp - Klippverktyg med olika drivsystem Spridare - Verktyg som pressar isär dörrar & liknande Säkring - Stöttor för säkring vid räddningsinsatts Lyft - Domkrafter & Lyftanordningar Kläm - Rörkläor för att stoppa flödet i rör 4

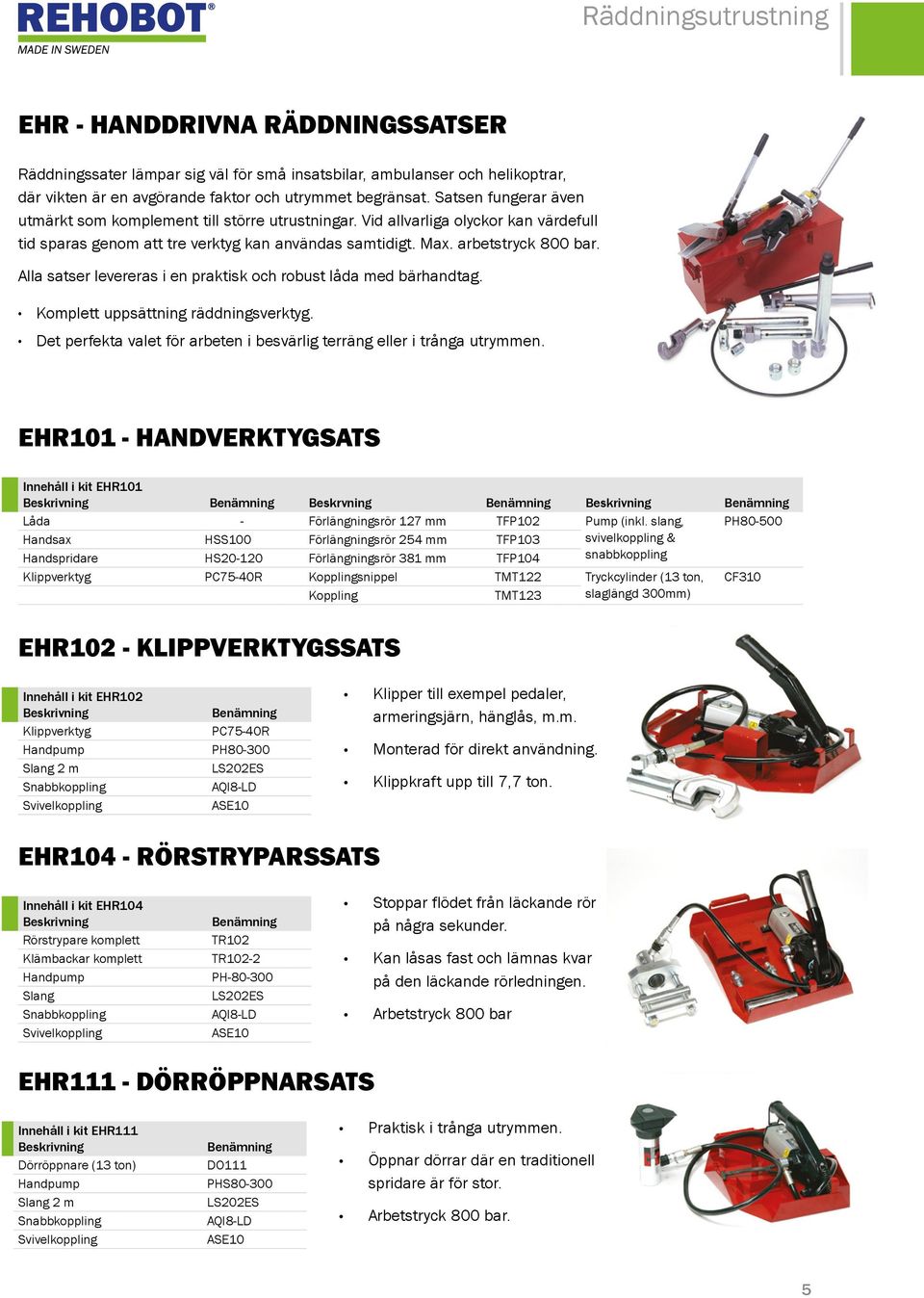

5 EHR - HANDDRIVNA RÄDDNINGSSATSER Räddningssater lämpar sig väl för små insatsbilar, ambulanser och helikoptrar, där vikten är en avgörande faktor och utryet begränsat. Satsen fungerar även utmärkt som komplement till större utrustningar. Vid allvarliga olyckor kan värdefull tid sparas genom att tre verktyg kan användas samtidigt. Max. arbetstryck 800 bar. Alla satser levereras i en praktisk och robust låda med bärhandtag. Komplett uppsättning räddningsverktyg. Det perfekta valet för arbeten i besvärlig terräng eller i trånga utryen. EHR101 - Handverktygsats Innehåll i kit EHR101 Beskrivning Benämning Beskrvning Benämning Beskrivning Benämning Låda - Förlängningsrör 127 TFP102 Pump (inkl. slang, PH Handsax HSS100 Förlängningsrör 254 TFP103 svivelkoppling & Handspridare HS Förlängningsrör 381 TFP104 snabbkoppling Klippverktyg PC75-40R Kopplingsnippel TMT122 Tryckcylinder (13 ton, CF310 Koppling TMT123 slaglängd 300) EHR102 - klippverktygssats Innehåll i kit EHR102 Beskrivning Klippverktyg Handpump Slang 2 m Snabbkoppling Svivelkoppling Benämning PC75-40R PH LS202ES AQI8-LD ASE10 Klipper till exempel pedaler, armeringsjärn, hänglås, m.m. Monterad för direkt användning. Klippkraft upp till 7,7 ton. EHR104 - rörstryparssats Innehåll i kit EHR104 Beskrivning Rörstrypare komplett Klämbackar komplett Handpump Slang Snabbkoppling Svivelkoppling Benämning TR102 TR102-2 PH LS202ES AQI8-LD ASE10 Stoppar flödet från läckande rör på några sekunder. Kan låsas fast och lämnas kvar på den läckande rörledningen. Arbetstryck 800 bar EHR111 - dörröppnarsats Innehåll i kit EHR111 Beskrivning Dörröppnare (13 ton) Handpump Slang 2 m Snabbkoppling Svivelkoppling Benämning DO111 PHS LS202ES AQI8-LD ASE10 Praktisk i trånga utryen. Öppnar dörrar där en traditionell spridare är för stor. Arbetstryck 800 bar. 5

6 REHOBOT - Leverantören av tillförlitliga system Vi erbjuder mer än ett antal produkter - vi erbjuder helhetslösningar! Samtliga REHOBOT s motordrivna räddningsverktyg är utrustade med säkerhetsfunktioner. Det garanterar ett tillförlitligt system & en säker använding av produkterna! Unika problem kräver unika lösningar - Inte bara inom räddningshydraulik. Fler och fler kunder efterfrågar andra produkter än hydraulverktyg. Allt för att ha tillgång till en komplett utrustning från en och saa leverantör. Det är anledningen till att vi har blivit en lösningsleverantör snarare än en renodlad leverantör av hydrauliska komponenter. Som en tjänst kan vi på förfrågan erbjuda icke-hydrauliska produkter som lyftkuddar, glasskärare, uppsättningar med skyddsfiltar med mera. Större ansvar - Vårt ansvar upphör inte i den stund som du får de verktyg du beställt. Vårt mål är att du som kund ska vara nöjd. Vi erbjuder service, professionell support och ett långvarigt samarbete. Säkerhet - Våra produkter är bland de säkraste på marknaden. Det kännetecknas av de säkerhetsfunktioner som finns inbygda i samtliga motordrivna räddningsverktyg. Säkerhetsventiler - Förhindrar att verktyget överbelastas genom att begränsa det maximala hydraultrycket. Säkerhetsventilerna skyddar även verktyget om returslangen inte ansluts korrekt. Dödmansgrepp - Alla verktyg är utrustade med saa typ av riktningsventil. Det är en ergonomisk vridventil med integrerat dödmansgrepp. Vridventilen används för att styra verktygets rörelsecykel. Ventilbyte görs snabbt och enkelt via demontering av fyra skruvar. Släpp handtaget - verktyget stannar! Hållfunktion - Verktygen kan kopplas ifrån under arbetsbelastning. Verktyget flyttar sig inte ur sitt läge även om manöverhandtaget skulle vridas av misstag när slangarna är frånkopplade. Säkerhet & Ergonomi Vridventilen med dödmansgrepp gör att verktygen är både säkra och lätta att använda. Flexibilitet & Snabbhet Snabbkopplingarna med daskydd är tydligt märkta för att förhindra felaktig anslutning av verktyget. 6

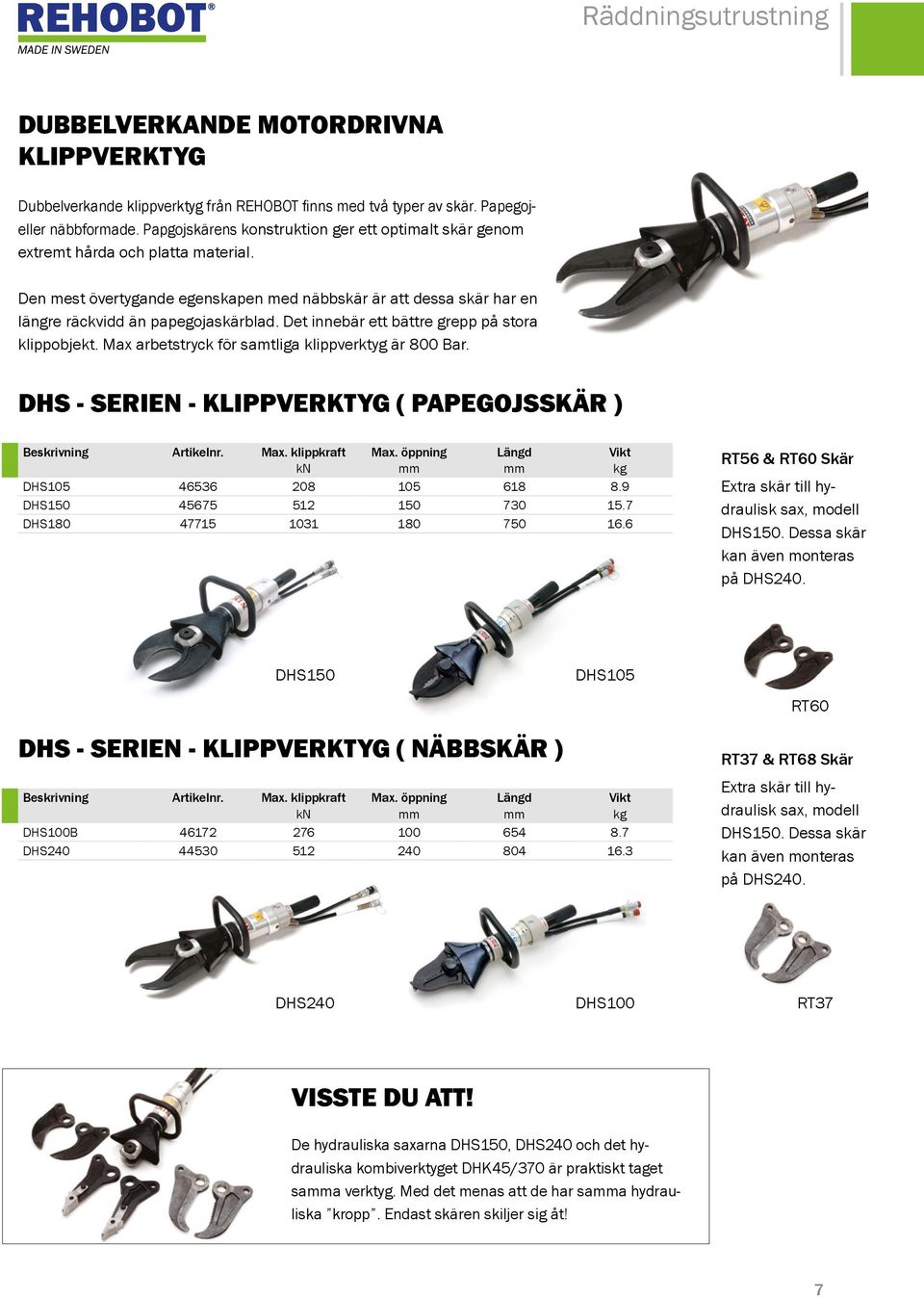

7 dubbelverkande MOTORDRIVNA KLIPPverktyg Dubbelverkande klippverktyg från REHOBOT finns med två typer av skär. Papegojeller näbbformade. Papgojskärens konstruktion ger ett optimalt skär genom extremt hårda och platta material. Den mest övertygande egenskapen med näbbskär är att dessa skär har en längre räckvidd än papegojaskärblad. Det innebär ett bättre grepp på stora klippobjekt. Max arbetstryck för samtliga klippverktyg är 800 Bar. DHS - serien - klippverktyg ( papegojsskär ) Beskrivning Artikelnr. Max. klippkraft Max. öppning Längd DHS DHS DHS RT56 & RT60 Skär Extra skär till hydraulisk sax, modell DHS150. Dessa skär kan även monteras på DHS240. DHS150 DHS105 RT60 DHS - serien - klippverktyg ( näbbskär ) Beskrivning Artikelnr. Max. klippkraft Max. öppning Längd DHS100B DHS RT37 & RT68 Skär Extra skär till hydraulisk sax, modell DHS150. Dessa skär kan även monteras på DHS240. DHS240 DHS100 RT37 visste du att! De hydrauliska saxarna DHS150, DHS240 och det hydrauliska kombiverktyget DHK45/370 är praktiskt taget saa verktyg. Med det menas att de har saa hydrauliska kropp. Endast skären skiljer sig åt! 7

8 dubbelverkande MOTORDRIVNA kombinationsverktyg DHK45/370 och DHK35/200 är kraftfulla kombinationsverktyg för räddnings insatser där man behöver klippa, sprida, kläa och dra. Spridarspetsarna med snabblåsningssystem kan lätt tas bort. Till exempel för att klippa från en sida och använda den andra sidan som stöd. Med båda spetsarna borttagna kan verktyget användas som vanliga hydraulsaxar. Max arbetstryck för samtliga kombiverktyg är 800 Bar. DHk - serien - kombinationsverktyg Beskrivning Artikelnr. Max. klippkraft Max. spridarkraft Max. dragkraft Max. öppning DHK35/ DHK45A/ ,4 DHK45/370 DHK35/200 DHk - serien - tillbehör RT24 Spridarspets (DHK45) RT24 Spridarspets (DHK35) Extra spridarspets till hydrauliska kombiverktyg DHK45/370 och DHK35/200. RT25 Låssprint (DHK 45) RT21 Låssprint (DHK 35) Låssprint till spridarspets RT24 och dragarm RT64. RT30 Skär (DHK 45) RT36 Skär (DHK 35) Tandade skär till kombiverktyg DHK45/370 och DHK35/200. RT57 Dragarmssats (bara DHK45) RT57 är en komplett sats med två dragarmar, två kättingar med en krok samt en kätting med två krokar. Innehåll, RT57 2 st RT64 - Dragarm 2 st RT27 - Kätting med krok (2,5m) 1 st RT28 - Kätting med två krokar (1,5m) Samtliga delar kan beställas separat. 8

9 dubbelverkande MOTORDRIVNA spridare Med en maximal spridarkapacitet på 260 är den hydrauliska spridaren DHS ett mycket kraftfullt verktyg. Trots att verktyget endast väger 21 har det prestanda för öppning, spridning, klämning och dragning som är i en klass för sig. Den hydrauliska spridaren DHS är med andra ord framtidens verktyg. Spridarspetsarna går naturligtvis att byta ut, vilket ger ett flexiblt verktyg som kan användas i en rad saanhang. Max arbetstryck för är 800 Bar. DHs - serien - kombinationsverktyg Beskrivning Artikelnr. Max. spridarkraft Max. klämkraft Öppning / vinkel Max. dragkraft Max. draglängd / o DHS50/ / DHk - serien - tillbehör RT46 Spridarspets Extra spridarspetsar till hydraulisk spridare DHS RT48 Kättingfäste Kättingfäste för dragning. RT47 Skärspets Skärspets till hydraulisk spridare DHS RT58 Låssprint Låssprint till spridarspetsar RT46 och skärspetsar RT47. RT27 Kätting (2.5 m) med krok Kätting för dragning. Kättingfästet RT48 krävs för fastsättning av RT27 på spridaren. RT28 Kätting (1,5 m) med två krokar Kätting för omtag vid dragning. RT28 kan användas när ett nytt draggrepp tas med cylindern eller för att säkra RT27. VISSTE DU ATT! De nya hydrauliska saxarna DHS150 och DHS240 har genomgått omfattande tester i verkliga och skarpa lägen. En av de svåraste uppgifterna var att klippa sig igenom Volvos SUV, XC90. När vi klippte oss igenom den nedre delen av B-stolpen behövdes bara 75 % av saxens maximala klippkraft (DHS150). 9

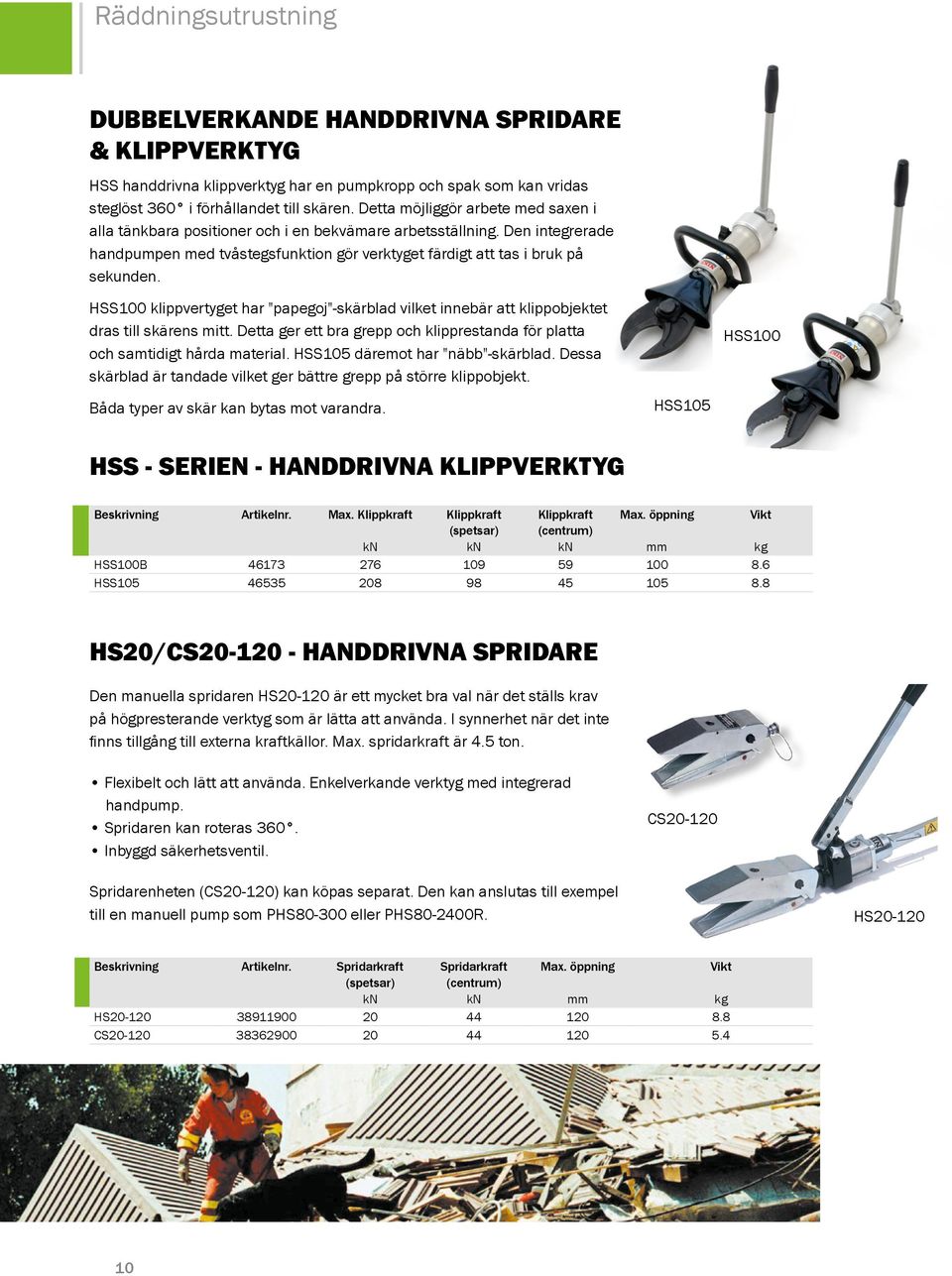

10 Dubbelverkande handdrivna spridare & klippverktyg HSS handdrivna klippverktyg har en pumpkropp och spak som kan vridas steglöst 360 i förhållandet till skären. Detta möjliggör arbete med saxen i alla tänkbara positioner och i en bekvämare arbetsställning. Den integrerade handpumpen med tvåstegsfunktion gör verktyget färdigt att tas i bruk på sekunden. HSS100 klippvertyget har "papegoj"-skärblad vilket innebär att klippobjektet dras till skärens mitt. Detta ger ett bra grepp och klipprestanda för platta och samtidigt hårda material. HSS105 däremot har "näbb"-skärblad. Dessa skärblad är tandade vilket ger bättre grepp på större klippobjekt. Båda typer av skär kan bytas mot varandra. HSS105 HSS100 HSS - serien - HanddrivnA klippverktyg Beskrivning Artikelnr. Max. Klippkraft Klippkraft (spetsar) Klippkraft (centrum) Max. öppning HSS100B HSS HS20/CS Handdrivna spridare Den manuella spridaren HS är ett mycket bra val när det ställs krav på högpresterande verktyg som är lätta att använda. I synnerhet när det inte finns tillgång till externa kraftkällor. Max. spridarkraft är 4.5 ton. Flexibelt och lätt att använda. Enkelverkande verktyg med integrerad handpump. Spridaren kan roteras 360. Inbyggd säkerhetsventil. CS Spridarenheten (CS20-120) kan köpas separat. Den kan anslutas till exempel till en manuell pump som PHS eller PHS R. HS Beskrivning Artikelnr. Spridarkraft (spetsar) Spridarkraft (centrum) Max. öppning HS CS

11 dubbelverkande HANDDRIVET kombinationsverktyg Det handdrivna kombiverktyget HKS35/200 har flera anmärkningsvärda egenskaper - ett verktyg som bör ingå i din verktygsutrustning. HKS35/200 är ett flexibelt och lättanvänt verktyg. Pumpkroppen med integrerad handpump kan vridas steglöst i 360 grader i förhållandet till skären. Allt för att möjliggöra pumpning i bästa möjliga arbetsställning. HKS35/200 väger endast 9,5, vilket gör dem till ett lättburet och användarvänligt verktyg. Den integrerade pumpen är naturligtvis av tvåstegstyp för snabbare pumpning. HKS - serien kombinationsverktyg Beskrivning Artikelnr. Max. klippkraft Max. spridarkraft Max.klämkraft Max. öppning HKS35/200B / Handdriven spridare med 4,5 tons kapacitet Få jobbet gjort - oavsett vinkel, oavsett situation. tillbehör TILL HANDDRIVNA RÄDDNINGSVERKTYG RT17 Spridarspets (HKS) Extra spridarspets till hydrauliska kombiverktyg HKS RT31 Verktygsväska Verktygsväska för handdrivna räddningsverktyg. RT21 Låssprint (HKS) Låssprint till spridarspets RT17. Vår rekoendation är att alltid ha 2 i reserv. RT36 Skär (HKS) Tandade skär till kombiverktyg HKS. 11

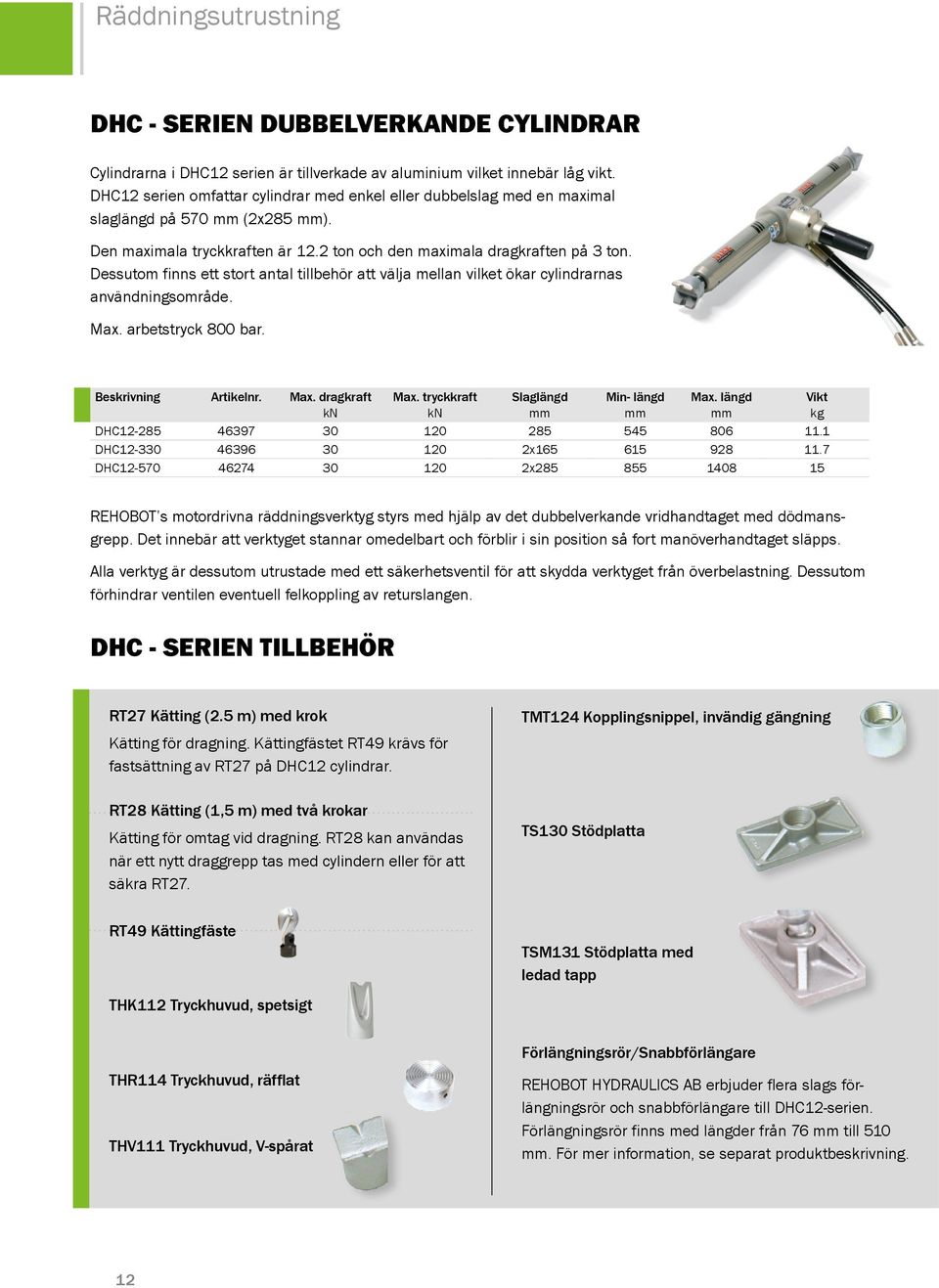

12 DHC - serien Dubbelverkande cylindrar Cylindrarna i DHC12 serien är tillverkade av aluminium vilket innebär låg vikt. DHC12 serien omfattar cylindrar med enkel eller dubbelslag med en maximal slaglängd på 570 (2x285 ). Den maximala tryckkraften är 12.2 ton och den maximala dragkraften på 3 ton. Dessutom finns ett stort antal tillbehör att välja mellan vilket ökar cylindrarnas användningsområde. Max. arbetstryck 800 bar. Beskrivning Artikelnr. Max. dragkraft Max. tryckkraft Slaglängd Min- längd Max. längd DHC DHC x DHC x REHOBOT s motordrivna räddningsverktyg styrs med hjälp av det dubbelverkande vridhandtaget med dödmansgrepp. Det innebär att verktyget stannar omedelbart och förblir i sin position så fort manöverhandtaget släpps. Alla verktyg är dessutom utrustade med ett säkerhetsventil för att skydda verktyget från överbelastning. Dessutom förhindrar ventilen eventuell felkoppling av returslangen. DHC - serien tillbehör RT27 Kätting (2.5 m) med krok Kätting för dragning. Kättingfästet RT49 krävs för fastsättning av RT27 på DHC12 cylindrar. RT28 Kätting (1,5 m) med två krokar Kätting för omtag vid dragning. RT28 kan användas när ett nytt draggrepp tas med cylindern eller för att säkra RT27. TMT124 Kopplingsnippel, invändig gängning TS130 Stödplatta RT49 Kättingfäste THK112 Tryckhuvud, spetsigt TSM131 Stödplatta med ledad tapp THR114 Tryckhuvud, räfflat THV111 Tryckhuvud, V-spårat Förlängningsrör/Snabbförlängare REHOBOT HYDRAULICS AB erbjuder flera slags förlängningsrör och snabbförlängare till DHC12-serien. Förlängningsrör finns med längder från 76 till 510. För mer information, se separat produktbeskrivning. 12

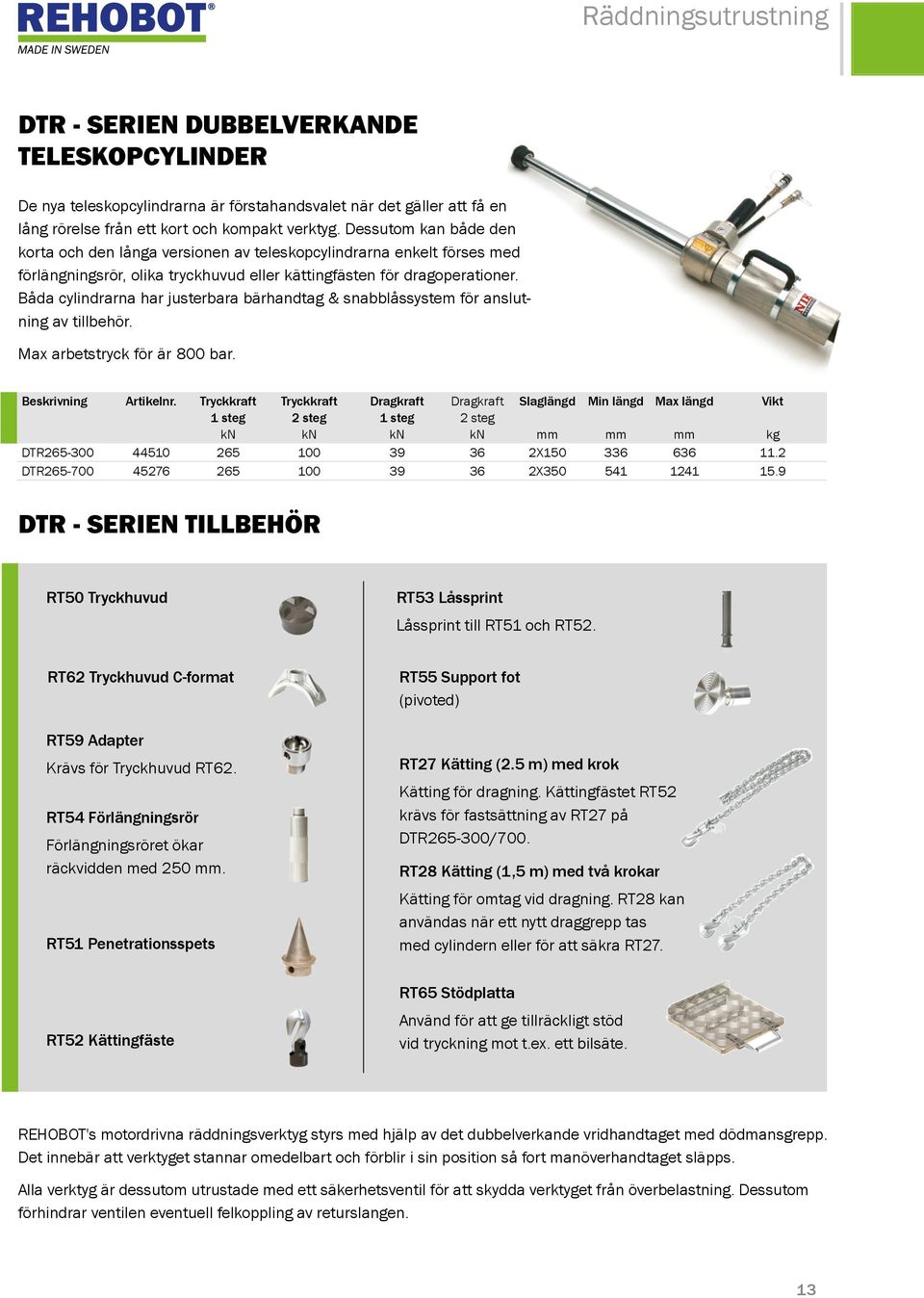

13 dtr - serien dubbelverkande TELESKOPCYLINDER De nya teleskopcylindrarna är förstahandsvalet när det gäller att få en lång rörelse från ett kort och kompakt verktyg. Dessutom kan både den korta och den långa versionen av teleskopcylindrarna enkelt förses med förlängningsrör, olika tryckhuvud eller kättingfästen för dragoperationer. Båda cylindrarna har justerbara bärhandtag & snabblåssystem för anslutning av tillbehör. Max arbetstryck för är 800 bar. Beskrivning Artikelnr. Tryckkraft 1 steg Tryckkraft 2 steg Dragkraft 1 steg Dragkraft 2 steg Slaglängd Min längd Max längd DTR X DTR X DTR - serien tillbehör RT50 Tryckhuvud RT53 Låssprint Låssprint till RT51 och RT52. RT62 Tryckhuvud C-format RT59 Adapter Krävs för Tryckhuvud RT62. RT54 Förlängningsrör Förlängningsröret ökar räckvidden med 250. RT51 Penetrationsspets RT55 Support fot (pivoted) RT27 Kätting (2.5 m) med krok Kätting för dragning. Kättingfästet RT52 krävs för fastsättning av RT27 på DTR /700. RT28 Kätting (1,5 m) med två krokar Kätting för omtag vid dragning. RT28 kan användas när ett nytt draggrepp tas med cylindern eller för att säkra RT27. RT52 Kättingfäste RT65 Stödplatta Använd för att ge tillräckligt stöd vid tryckning mot t.ex. ett bilsäte. REHOBOT's motordrivna räddningsverktyg styrs med hjälp av det dubbelverkande vridhandtaget med dödmansgrepp. Det innebär att verktyget stannar omedelbart och förblir i sin position så fort manöverhandtaget släpps. Alla verktyg är dessutom utrustade med ett säkerhetsventil för att skydda verktyget från överbelastning. Dessutom förhindrar ventilen eventuell felkoppling av returslangen. 13

14 pme - (elmotor) & pmp - (bensinmotor) driven RÄDDNINGSPUMP Hydrauliska motorpumpar med tvåstegsfunktion ger ett stort flöde via en el- (PME-serien) eller bensindriven (PMP-serien) motor. Tvåstegsfunktionen innebär extra stort flöde vid låg belastning. Allt för en snabbare räddningsinsats. Omslagstryck är vid 8,5 MPa. Två (2022-serien) eller fyra (2042-serien) verktyg kan vara i anslutna till räddningspumpen. Modellserierna finns med eller utan slangvindor. 15 eller 25 m dubbelslang finns som standardoption. Ett nivåglas underlättar kontroll av hydrauloljenivå & snabbkopplingar med daskydd i metall skyddar utrustningen. Slangarnas ändar är tydligt märkta för att underlätta en korrekt anslutning av verktygen. Färgmarkerade riktningsventiler visar vilket verktyg som används & manometer AMT801 är standard på samtliga pumpar. Max 800 bars arbetstryck. Bensinmotordrivna pumpar kan även utrustas med elstart. Beskrivning Artikelnr. Motor Antal verktyg Effekt kw Slangängd m Bredd Höjd 3) PMP Bensin 1) PME Elektrisk 2) PMP Bensin 1) PME Elektrisk 2) PMP Bensin 1) x PME Elektrisk 2) x PMP Bensin 1) x PME Elektrisk 2) x PMP Bensin 1) x PME Elektrisk 2) x PMP Bensin 1) x PME Elektrisk 2) x ) Alla bensinmotorer: encylindriga, 4-taktsmotorer 2) Alla elmotorer: 110/230 V 3) Med hydraulolja, motorolja och bensin. Alla pumpar har följande tekniska data gemensamt: Effektiv oljevolym: 4,6 liter Kapacitet lågtryck: 2x3,4 liter/min Kapacitet högtryck: 2x0,55 liter/min PME / PMP - serien tillbehör RT33 Bärhandtag Samtliga motordrivna pumpar kan utrustas med bärhandtag. RT42 Monteringssats RT42 innehåller alla nödvändiga delar för fast installation av slangvinda ovanpå en eldriven pump. Manometer ATM801 Manometer är standard på alla motordrivna pumpar. Detta betyder bättre kontroll och ökad säkerhet när du arbetar med pumpen. RT34 Verktygshållare Med verktygshållaren har du dina motordrivna verktyg samlade där de hör hea: vid pumpen. RT34 anpassas för dina verktyg. 14

15 pmp - serien minipump Minipumpar är ett mycket bra val när det krävs små och bärbara pumpar för snabba räddningsinsatser. När förvaringsutryet är begränsat, är det viktigt att utryet nyttjas väl. En minipump kan då vara lösningen på ditt problem. Två modeller för anslutning av antingen ett (PMP1211) eller två räddningsverktyg (PMP1221). Pumpen driver ett verktyg i taget. Pumpen har en effektiv luftkylning. Max arbetstryck är 800 bar. Beskrivning Artikelnr. Antal verktyg Effektiv oljevolym cm 3 Kapacitet lågtryck cm 3 /min Kapacitet högtryck cm 3 /min Motoreffekt kw PMP takt, 1.8kW 15.4 PMP takt, 1.8kW 16.6 SVD - serien slangvinda Slangvindorna SVD1210L/R & SVD1215L/R levereras komplett med 2 dubbelslangar (2x10 m eller 2x15 m). L respektive R indikerar om vindan är avsedd för montage på höger eller vänster sida om minipumpen PMP. Dubbelslangarna på slangvindorna har olika färger för att undvika förväxling och felkoppling. Slangarna är utrustade med AQ enkelkopplingar (hane/hona - försedda med daskydd av metall) i båda ändar. Tryckanslutningarna är märkta med Pressure för att förhindra att slangen ansluts på fel sätt. Slangarna kan kopplas på eller från oberoende av varandra. Slangvindan ansluts till pumpen med hjälp av en 1.5 m lång dubbelslang. Även denna slang är utrustad med AQ - snabbkopplingar. Slangvindan är försedd med bärhandtag & ett utdragbart fotstöd för fristående användning. Max 800 bar arbetstryck. Vänligen notera att slangvindan finns i vänster respektive högerutförande - beroende på vilken sida av minipumpens ram den är tänkt att monteras på. Beskrivning Artikelnr. Slanglängd m SVD1210L x10 18 SVD1210R x10 18 SVD1215L x15 21 SVD1215R x15 21 aq - serien enkelkopplingar Beskrivning Artikelnr. Kön Gänga AQU21N Hane G1/4" AQI21N Hona G1/4" Slangvindorna monteras enkelt & snabbt på skyddsramen till minipumpen PMP. Bilden visar en minipump med SVD1010L monterad, 15

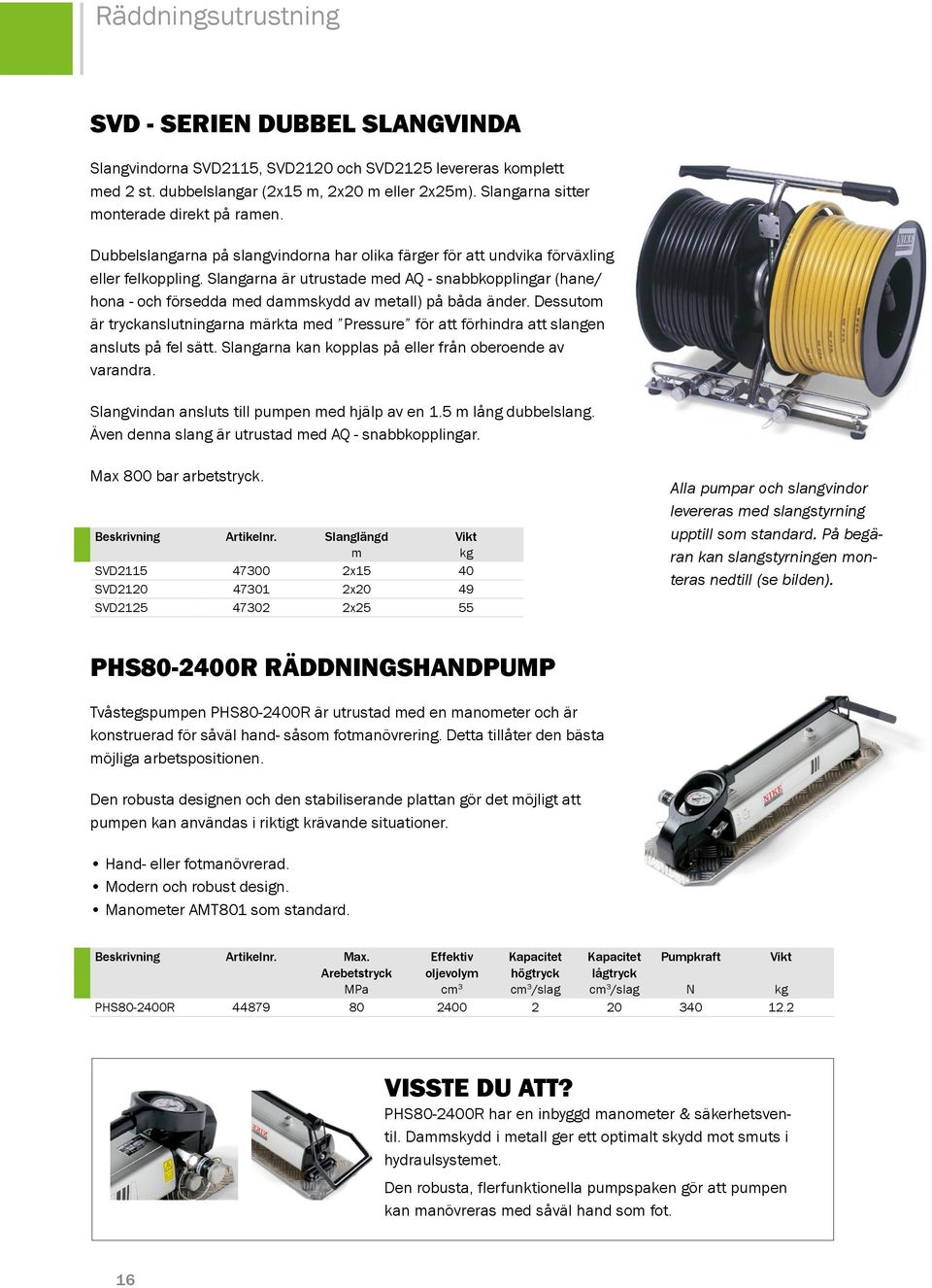

16 SVD - serien dubbel slangvinda Slangvindorna SVD2115, SVD2120 och SVD2125 levereras komplett med 2 st. dubbelslangar (2x15 m, 2x20 m eller 2x25m). Slangarna sitter monterade direkt på ramen. Dubbelslangarna på slangvindorna har olika färger för att undvika förväxling eller felkoppling. Slangarna är utrustade med AQ - snabbkopplingar (hane/ hona - och försedda med daskydd av metall) på båda änder. Dessutom är tryckanslutningarna märkta med Pressure för att förhindra att slangen ansluts på fel sätt. Slangarna kan kopplas på eller från oberoende av varandra. Slangvindan ansluts till pumpen med hjälp av en 1.5 m lång dubbelslang. Även denna slang är utrustad med AQ - snabbkopplingar. Max 800 bar arbetstryck. Beskrivning Artikelnr. Slanglängd m SVD x15 40 SVD x20 49 SVD x25 55 Alla pumpar och slangvindor levereras med slangstyrning upptill som standard. På begäran kan slangstyrningen monteras nedtill (se bilden). PHS R Räddningshandpump Tvåstegspumpen PHS R är utrustad med en manometer och är konstruerad för såväl hand- såsom fotmanövrering. Detta tillåter den bästa möjliga arbetspositionen. Den robusta designen och den stabiliserande plattan gör det möjligt att pumpen kan användas i riktigt krävande situationer. Hand- eller fotmanövrerad. Modern och robust design. Manometer AMT801 som standard. Beskrivning Artikelnr. Max. Arebetstryck MPa Effektiv oljevolym cm 3 Kapacitet högtryck cm 3 /slag Kapacitet lågtryck cm 3 /slag Pumpkraft N PHS R visste du att? PHS R har en inbyggd manometer & säkerhetsventil. Daskydd i metall ger ett optimalt skydd mot smuts i hydraulsystemet. Den robusta, flerfunktionella pumpspaken gör att pumpen kan manövreras med såväl hand som fot. 16

17 TR - serien rörstrypare Klämbackarna med tillhörande dragstänger och låsmuttrar kan låsas fast och lämnas kvar på den läckande ledningen så länge det är nödvändigt. Allt som behövs för att göra flera avstängningar är fler klämbackar. Stoppar läckage snabbt & effektivt ton (TR102) respektive 16.8 ton (TR154) kapacitet. Rörstryparen måste anslutas till en separat handpump (t.ex. PHS R). Beskrivning Artikelnr. Kapacitet Hydraulslang Cylinder Benämning Ok Klämbackset TR CFC102 TR102-1 TR TR CFC154 TR154-1 TR Med hjälp av rörstryparen TR102 kan en läckande rörledning enkelt stängas av inom några få sekunder. TR102 tr154 Rördiameter Godstjocklek 3 3 Max rördimensioner (kvalitet Rm N/ 2 ) do111 - serien hydraulisk dörröppnare Dörröppnaren DO111 är det perfekta verktyget för räddningstjänster och polis där en snabb, kraftfull och smidig inbrytning är ett krav. Verktyget har en plan yta vilket gör att det kan slås in i smala dörrspringor. Dessutom kan DO111 hålla ett stadigt grepp om dörrkarm och dörrblad tack vara den räfflade profilen. Den hydrauliska dörröppnaren DO111 är utrustad med en hydraulisk AQ - snabbkoppling för anslutning av pump. Lätt och snabb att använda 105 öppning 13 ton kapacitet Maximalt arbetstryck för DO111 är 800 bar. Vid maximalt arbetstryck har dörröppnaren en kapacitet på 13 ton. Beskrivning Artikelnr. Kapacitet Max öppning Slagvolym Diameter Höjd cm 3 DO

18 pc75 - SERIEN HYDRAULISK PEDALSAX Pedalsaxen PC75-40R är ett handmanövrerat verktyg med fjäderretur som används för klippning av pedaler i krockade fordon, klippning av armeringsjärn, hänglås, flygplans- och tågstolar. Verktyget finns i två utföranden: en med svivelkoppling (PC75-40R) och en med snabbkoppling (PC75-40). Svivelkopplingen (ASE10) kan rotera 360 under tryck vilket ger största möjliga flexibilitet och användning av verktyget. Max 800 bar arbetstryck. Beskrivning Artikelnr. Max. klippkraft Max. öppning Anslutning PC Snabbkoppling 3.5 PC75-40R Svivelkoppling 3.5 PC75 - serien tillbehör RT40 Skärsats Komplett sats med skär, inklusive låssprintar till PC75-40R. 18

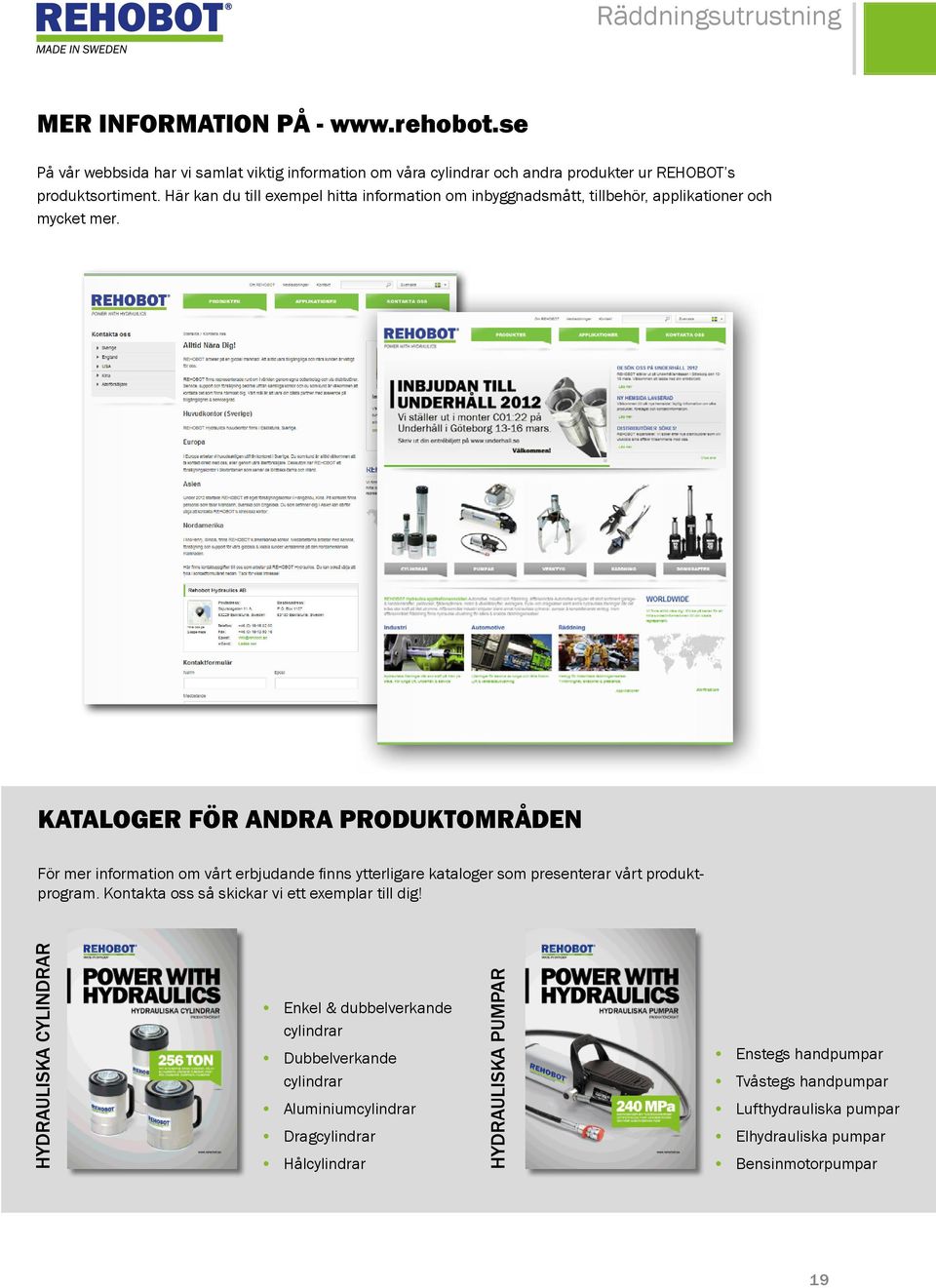

19 MER INFORMATION PÅ - På vår webbsida har vi samlat viktig information om våra cylindrar och andra produkter ur REHOBOT s produktsortiment. Här kan du till exempel hitta information om inbyggnadsmått, tillbehör, applikationer och mycket mer. KATALOGER FÖR ANDRA PRODUKTOMRÅDEN För mer information om vårt erbjudande finns ytterligare kataloger som presenterar vårt produktprogram. Kontakta oss så skickar vi ett exemplar till dig! HYDRAULISKA CYLINDRAR Enkel & dubbelverkande cylindrar Dubbelverkande cylindrar Aluminiumcylindrar Dragcylindrar Hålcylindrar HYDRAULISKA PUMPAR Enstegs handpumpar Tvåstegs handpumpar Lufthydrauliska pumpar Elhydrauliska pumpar Bensinmotorpumpar 19

20 REHOBOT HYDRAULICS AB Sedan 1924 har vi utvecklat, tillverkat & marknadsfört högtryckshydrauliska lösningar för service & undehåll. Alla produkter återfinns inom tillämpningsområden som täcks av våra tre affärsområden Industri, Automotive och Räddning. Vårt huvudkontor finns i Eskilstuna och i dagsläget levererar vi högtryckshydraulik över hela världen. Framgång för oss innebär att övervinna begränsningar och att utveckla smarta lösningar för våra kunders kraftproblem. REHOBOT HYDRAULICS står för kvalitet, tillförlitlighet & service. Våra produkter marknadsförs dels av oss själva men även via återförsäljare. Vi har egna dotterbolag i USA, England & Kina. Utöver dessa har vi samarbetspartners i fler än 70 länder vilka alltid säkerställer att våra kunder får den bästa möjliga servicen, vart de än befinner sig! HYDRAULIK MED FLEXIBEL TEKNIK, INBYGGDA NATURKRAFTER OCH ett stort antal användningsområden REHOBOT HYDRAULICS AB P.O. Box 1107 SE Eskilstuna, Sweden T: + 46 (0) F: + 46 (0) info@rehobot.se REHOBOT LTD (China) 4F2 HengLi Building No. 5 HuangLong Rd Xihu District Hangzhou, P.R.C T: F: info@rehobot.cn REHOBOT INC (US) 3980 W. Albany, Unit #1 MCHENRY, IL 60050, USA T: F: info@rehobot.us Besök vår webbplats Håll dig uppdaterad genom att besöka REHOBOT på Internet. På vår webbplats hittar du alltid den senaste informationen om våra produkter, kontaktinformation till din REHOBOT-återförsäljare, datum för koande mässor, kataloger för nedladdning & mycket mer. MJO/ X Katalog Rescue Hydraulics REHOBOT LTD (UK) Unit 6, Stechford Trading Estate Lyndon Road, Stechford BIRMINGHAM B33 8BU, UK T: F: info@rehobot.co.uk Vi förbehåller oss rätten att ändra produktrelaterad information och tekniska specifikationer utan föregående avisering.
