1 Upphovsrätt Denna publikation, inklusive alla fotografier, illustrationer och programvara, syddas enligt internationella upphovsrättslagar med ensamrätt. Varken denna handbok, eller något av materialet som finns i den, får mångfaldigas utan författarens skriftliga medgivande. Upphovsrätt, juli 2007 Ansvarsfriskrivning Informationen i det här dokumentet är föremål för ändringar utan underrättelse. Tillverkaren lämnar inga utfästelser eller garantier beträffande dess innehåll och friskriver sig specifikt varje underförstådd försäkran om säljbarhet eller lämplighet för ett visst ändamål. Tillverkaren förbehåller sig rätten att då och då revidera denna publikation och genomföra ändringar av innehållet utan att tillverkaren förbinder sig att underrätta någon person om sådana revideringar eller ändringar. Information om varumärken Kensington är ett varumärke som har registrerats i USA och tillhör ACCO Brand Corporation med utfärdade registreringar och inlämnade ansökningar i andra länder i hela världen. Alla andra produktnamn som används i den här handboken tillhör sina respektive ägare och tillerkänns dem. i

2 Viktig säkerhetsinformation Tack för att du har köpt en DLP-projektor! Viktigt: Vi rekommenderar starkt att du läser denna sektion noggrant före du börjar använda projektorn. Dessa säkerhets- och bruksanvisningar ser till att du kan använda projektorn på ett säkert sätt i många år framöver. Behåll denna handbok som referens i framtiden. Symboler som används Varningssymboler används på apparaten och i denna handbok för att uppmärksamma dig på risksituationer. Följande stiler används i denna handbok för att ge dig viktig information. Obs: Ger ytterligare information om det aktuella ämnet. Viktigt: Ger ytterligare information som inte för förbises. Varning: Varnar dig för situationer som kan skada apparaten. Varning: Varnar dig för situationer som kan skada apparaten, skapa en farlig miljö, eller ge upphov till personskador. I denna handbok indikeras komponentdelar och poster i projicerade menyer med fet stil som i detta exempel: Tryck på knappen Meny på fjärrkontrollen för att öppna Huvudmenyn. Fjärrkontroll Vissa fjärrkontroller har en laserstråle för att peka ut saker på en skärm. FARA: Rikta inte laserstrålen mot ögonen. Att gör så kan skada ögonen permanent. Allmän säkerhetsinformation Öppna inte apparaten. Förutom projektionslampan finns det inga delar i apparaten som användaren kan reparera själv. För underhåll, kontakta kvalificerad servicepersonal. Följ alla varningar och föreskrifter i denna handbok och på apparaten. Projektionslampan är extremt ljusstark. Titta inte på linsen när lampan lyser för att undvika skador på ögonen. Ställ inte apparaten på en instabil yta, vagn eller ett stativ. Undvik att använda systemet nära vatten, i direkt solljus, eller nära en uppvärmningsanordning. Ställ inte tunga föremål som t.ex. böcker eller väskor på apparaten. ii

3 Föörroorrdd Strömsäkerhet Använd endast den medföljande elsladden. Ställ ingenting på elsladden. Placera elsladden där den inte är i vägen för fotgängare. Ta bort batterierna från fjärrkontrollen vid förvaring eller om den inte används under en längre tid. Byta lampan Att byta lampan kan vara farligt om det inte görs på rätt sätt. Se Byta projektionslampa sidan 29 för tydliga och säkra anvisningar för denna åtgärd. Före du byter lampan: Dra ut elsladden. Låt lampan svalna i ungefär en timme. Rengöra projektorn Dra ut elsladden före rengöring. Se Rengöra projektorn sid 32. Låt lampan svalna i ungefär en timme. Lagstadgade varningar Före installation och användning av projektorn, läs den lagstadgade informationen i avsnittet "Lagstadgad överensstämmelse" på sidan 42. iii

4 Huvudfunktioner Lätt apparat, enkel att packa och transportera. Kompatibel med alla viktiga videostandarder, bland annat NTSC, PAL och SECAM. En hög ljusstyrka för presentationer i dagsljud eller i upplysta rum. Stöder upplösningar upp till SXGA med 16,7 miljoner färger för att ge dig levande, klara bilder. Flexibel uppställning möjliggör projicering framför eller bakom projektionsytan eller upphängt i tak. Projiceringen förblir rektangulär med avancerad korrigering för vinklad projicering Bildkällan hittas automatiskt Om handboken Den här handboken är avsedd för slutanvändare och beskriver hur man installerar och använder DLPprojektorn. Då det är möjligt presenteras relevant information såsom en illustration och dess beskrivning på samma sida. Detta skrivarvänliga format är avsett både för att underlätta för dig och för att bidra till att spara på papper, och därmed skydda miljön. Vi föreslår att du bara skriver ut avsnitt som är relevanta för dina behov. Standardvärdena som ges i denna handbok, speciellt den projicerade menyns standardvärden, är endast för referens och kan uppdateras periodvis eller ändras utan anmälan på förhand. iv

5 Innehållsförteckning Föörroorrdd KOMMA IGÅNG... 1 PACKLISTA... 1 BILDER AV PROJEKTORNS DELAR... 2 Vy framifrån... 2 Ovanifrån Knappar för projicerade inställningar och indikatorlampor... 3 Vy bakifrån... 4 Vy underifrån... 5 FJÄRRKONTROLLENS DELAR... 6 FJÄRRKONTROLLENS RÄCKVIDD... 8 PROJEKTORNS OCH FJÄRRKONTROLLENS KNAPPAR... 8 UPPSTÄLLNING OCH ANVÄNDNING... 9 SÄTTA IN FJÄRRKONTROLLENS BATTERIER... 9 ANSLUTA INGÅNGSENHETER SÄTTA IGÅNG OCH STÄNGA AV PROJEKTORN STÄLLA IN ETT ÅTKOMSTLÖSENORD (SÄKERHETSLÅS) JUSTERA PROJEKTORNS NIVÅ JUSTERA ZOOM, SKÄRPA OCH TRAPETS-EFFEKT JUSTERA VOLYMEN INSTÄLLNINGAR FÖR PROJICERADE MENYER REGLAGE FÖR PROJICERADE MENYER...15 Navigera i de projicerade menyerna STÄLLA IN SPRÅKET FÖR DE PROJICERADE MENYERNA ÖVERSIKT ÖVER DE PROJICERADE MENYERNA HUVUDMENYN Huvudmenyns funktioner för anslutna källor INSTÄLLN.1MENYN Inställn.1menyns funktioner för anslutna källor Avancerade inställningar Användarfärg INSTÄLLN.2MENYN MENYN TILLBEHÖR Tillbehörsmenyns funktioner för den anslutna källan MENYN VERKTYG STATUSMENYN UNDERHÅLL OCH SÄKERHET BYTA PROJEKTIONSLAMPA Återställa lampan RENGÖRA PROJEKTORN Rengöra linsen Rengöra väskan ANVÄNDA KENSINGTON -LÅSET FELSÖKNING VANLIGA PROBLEM OCH LÖSNINGAR FELSÖKNINGSTIPS LED-FELMEDDELANDEN BILDPROBLEM LAMPPROBLEM PROBLEM MED FJÄRRKONTROLLEN LJUDPROBLEM UNDERHÅLLA PROJEKTORN SPECIFIKATIONER SPECIFIKATIONER PROJEKTIONSAVSTÅND V.S. PROJEKTIONSSTORLEK v

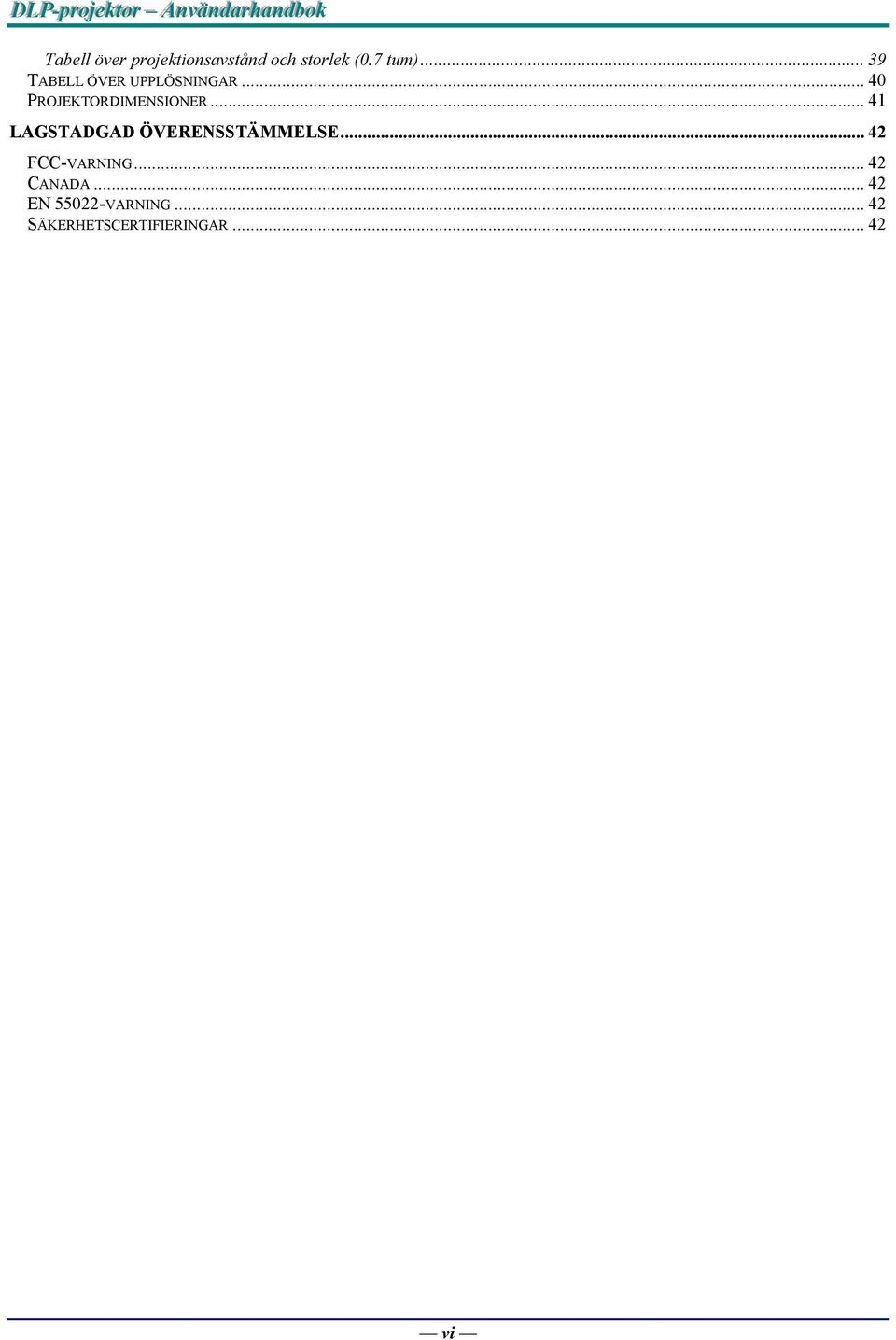

6 Tabell över projektionsavstånd och storlek (0.7 tum) TABELL ÖVER UPPLÖSNINGAR PROJEKTORDIMENSIONER LAGSTADGAD ÖVERENSSTÄMMELSE FCC-VARNING CANADA EN VARNING SÄKERHETSCERTIFIERINGAR vi

7 KOMMA IGÅNG Packlista Packa försiktigt upp projektorn och kontrollera att följande föremål finns med: DLP-PROJEKTOR FJÄRRKONTROLL (MED TVÅ AAA-BATTERIER) USB-KABEL ELSLADD DATORKABEL (VGA-VGA) CD-ROM (DEN HÄR HANDBOKEN) SNABBSTARTHANDBOK ANVÄNDARHANDBOK LJUDKABEL (STEREO MINI-JACK TILL MINI- JACK, 2M MED SVART TRÅD OCH GRÖN KONTAKT) Kontakta omedelbart din återförsäljare om något fattas eller verkar skadat, eller om enheten inte fungerar. Varning: Undvik att använda systemet i dammiga omgivningar. Obs: Vi rekommenderar att du behåller originalförpackningen ifall du måste lämna in utrustningen för garantiarbete. 1

8 Bilder av projektorns delar Vy framifrån FÖREMÅL NAMN BESKRIVNING SE SIDA: 1. Fokus Fokuserar den projicerade bilden Linsens zoom Förstorar den projicerade bilden Skruvar Säkert lampskydd Se Ovanifrån Knappar för projicerade inställningar och indikatorlampor 3 5. Främre IR-mottagare Mottagare för fjärrkontrollens infraröda signal 8 6. Lins Skjut linsskyddet åt sidan före användning 7. Linsskydd Skjut tillbaka för att skydda linsen när projektorn inte används 8. Höjdjusteringsknappen Tryck för att frigöra höjdjusteringen 13 Viktigt: Projektorns ventilationsöppningar möjligör en god luftcirkulation vilket håller projektorlampan sval. Blockera inte något av ventilationsöppningarna. 2

9 Ovanifrån Knappar för projicerade inställningar och indikatorlampor FÖREMÅL NAMN BESKRIVNING SE SIDA: 1. Keystone/NER markör Korrigerar bildtrapetseffekten (bredare botten) Navigerar i och ändrar de projicerade inställningarna VOL-/ Markör vänster Minskar ljudnivån Navigerar i och ändrar de projicerade inställningarna Indikatorlampan Keystone/ Markör upp Strömindikatorlampan Orange Lampan är redo du kan stänga av eller sätta på projektorn Blinkar Lampan är inte redo tryck inte på strömknappen Korrigerar bildtrapetseffekten (bredare topp) Navigerar i och ändrar de projicerade inställningarna 15 Grön Av Blinkar Apparaten har slagits på och fungerar korrekt Apparaten har stängts av Driftsfelkod (se LED-felmeddelanden sid 35) 6. Enter Ändrar inställningar i de projicerade menyerna VOL+/Markör höger Ökar ljudnivån Navigerar i och ändrar de projicerade inställningarna 8. Auto Optimera bildstorlek, läge och upplösning Navigerar i och ändrar de projicerade inställningarna Meny Öppnar och stänger de projicerade menyerna 10. Källa Hittar ingångsenheter Ström Stänger av eller sätter på projektorn

10 Vy bakifrån FÖREMÅL NAMN BESKRIVNING SE SIDA: 1. Bakre IR-mottagare Mottagare för fjärrkontrollens infraröda signal 8 2. DVI-D Ansluta datorkabeln från en dator VGA IN Ansluta en VGA-kabel (medföljer) från en dator 4. VGA OUT Ansluta till en bildskärm 5. S-video Ansluta komposit- eller S-video-kabeln (medföljer ej) från en videoapparat 6. Video Ansluta en videokabel (medföljer ej) från en videoapparat 7. Audio in-r Ansluta ljudkabeln (medföljer ej) från en audioenhet 8. Audio in-l Ansluta ljudkabeln (medföljer ej) från en audioenhet 9. Audio-in Ansluta ljudkabeln från en dators audio-ut-kontakt 10. Audio-out Ljud, genomgång 11. USB Ansluta USB-kabeln (medföljer) från en dator V-kontakt 13. RS-232 Installationsstyrning 14. Huvudströmbrytare Anlust en 12-volts avtryckarkabel från skärmen till denna kontakt Stänger av eller slår på strömmen Ström Ansluta den medföljande elsladden Säkerhetslås Fästa projektorn vid ett fast föremål med ett Kensington - låssystem system Obs: Om din videoutrustning har både S-Video- och RCA-utgångar (video), ansluter du till S-videoanslutningsdonet. Med S-video har signalen högre kvalitet. 4

11 Vy underifrån FÖREMÅL NAMN BESKRIVNING SE SIDA: 1. Takupphängningshål Fråga din återförsäljare om information beträffande hur man monterar projektorn i ett tak. 2. Höjdjusteringsknappen Tryck för att frigöra höjdjusteringen 3. Höjdjusteraren Justeringsdonet fälls ned när du trycker på justeringsknappen Lutningsjusteringsdonet Justera bildvinkeln 5

12 Fjärrkontrollens delar Viktigt: 1. Undvik att använda projektorn när ljusstarka lysrör är tillslagna. Vissa högfrekventa lysrör kan störa fjärrkontrollens funktioner. 2. Se till att ingenting är i vägen mellan fjärrkontrollen och projektorn. Om linjen mellan fjärrkontroll och projektor bryts kan du låta signalen studsa på vissa speglande ytor, såsom projektorskärmar. 3. Knapparna och tangenterna på projektorn har samma funktioner som motsvarande knappar på fjärrkontrollen. Den här användarhandboken beskriver funktionerna med fjärrkontrollen som utgångspunkt. FÖREMÅL NAMN BESKRIVNING SE SIDA: 1. IR-mottagare Sänder signaler till projektorn 2. Statusindikator Tänds när fjärrkontrollen används 3. Laser Tryck här för att använda skärmpekaren 4. Upp Fungerar som upp-pil vid USB-anslutning till en dator 6

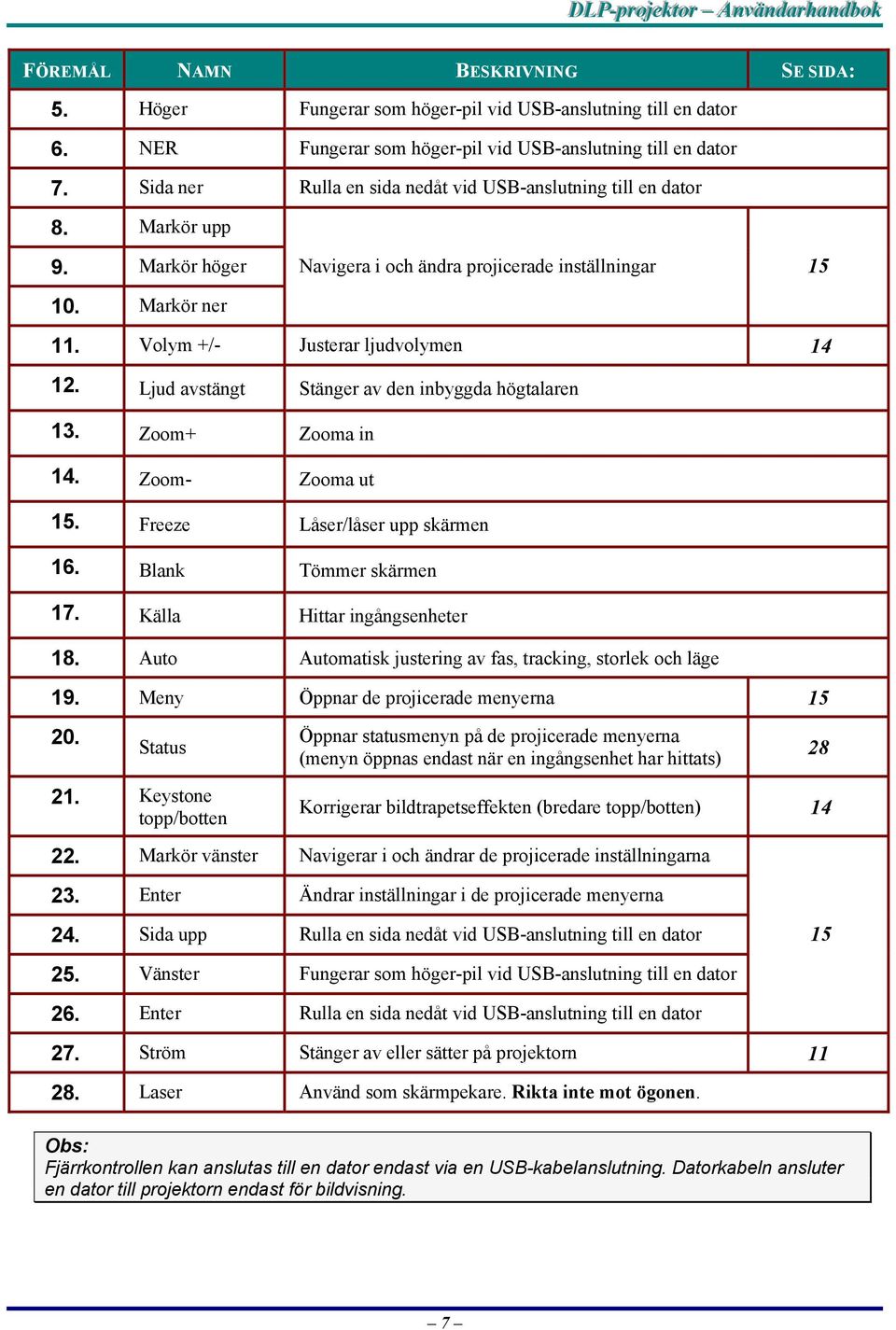

13 FÖREMÅL NAMN BESKRIVNING SE SIDA: 5. Höger Fungerar som höger-pil vid USB-anslutning till en dator 6. NER Fungerar som höger-pil vid USB-anslutning till en dator 7. Sida ner Rulla en sida nedåt vid USB-anslutning till en dator 8. Markör upp 9. Markör höger Navigera i och ändra projicerade inställningar Markör ner 11. Volym +/- Justerar ljudvolymen Ljud avstängt Stänger av den inbyggda högtalaren 13. Zoom+ Zooma in 14. Zoom- Zooma ut 15. Freeze Låser/låser upp skärmen 16. Blank Tömmer skärmen 17. Källa Hittar ingångsenheter 18. Auto Automatisk justering av fas, tracking, storlek och läge 19. Meny Öppnar de projicerade menyerna Status Öppnar statusmenyn på de projicerade menyerna (menyn öppnas endast när en ingångsenhet har hittats) Keystone topp/botten Korrigerar bildtrapetseffekten (bredare topp/botten) Markör vänster Navigerar i och ändrar de projicerade inställningarna 23. Enter Ändrar inställningar i de projicerade menyerna 24. Sida upp Rulla en sida nedåt vid USB-anslutning till en dator Vänster Fungerar som höger-pil vid USB-anslutning till en dator 26. Enter Rulla en sida nedåt vid USB-anslutning till en dator 27. Ström Stänger av eller sätter på projektorn Laser Använd som skärmpekare. Rikta inte mot ögonen. Obs: Fjärrkontrollen kan anslutas till en dator endast via en USB-kabelanslutning. Datorkabeln ansluter en dator till projektorn endast för bildvisning. 7

14 Fjärrkontrollens räckvidd Fjärrkontrollen använder infraröda signaler för att styra projektorn. Det är inte nödvändigt att rikta fjärrkontrollen rakt mot projektorn. Fjärrkontrollen har en räckvidd på ungefär 7 meter (23 fot) och 15 grader över eller under projektorns nivå så länge du inte håller fjärrkontrollen vinkelrätt mot projektorns sidor eller baksida. Flytta dig närmare projektorn om projektorn inte reagerar på fjärrkontrollen. Projektorns och fjärrkontrollens knappar Projektorn kan styras antingen med fjärrkontrollen eller knapparna på projektorns ovansida. Alla åtgärder kan utföras med fjärrkontrollen; projektorns knappar är emellertid begränsade. Följande illustration visar var de motsvarande knapparna på fjärrkontrollen och projektorn finns. Vissa av projektorns knappar har två funktioner. Till exempel. post 10/13 på projektorn fungerar både som keystone-knapp och markör upp-knapp i de projicerade menyerna. 8

15 UPPSTÄLLNING OCH ANVÄNDNING Sätta in fjärrkontrollens batterier 1. Ta bort batterifackets lock genom att skjuta den i pilens riktning. 2. Sätt in de medföljande batterierna och beakta polariteten (+/-) vilket visas här. 3. Sätt tillbaka locket. Varning: 1. Använd endast AAA-batterier (vi rekommenderar alkaliska batterier). 2. Kassera förbrukade batterier i enlighet med lokala föreskrifter. 3. Ta bort batterierna om projektorn inte används under längre perioder. 9

16 Ansluta ingångsenheter Det går att ansluta en PC eller en bärbar dator samt videoenheter samtidigt till projektorn. Videoenheter omfattar DVD-, VCD- och videobandspelare samt videokameror och digitala stillbildskameror. Se efter i handboken för enheten som ska anslutas för att bekräfta att den har en lämplig utgång. FÖREMÅL NAMN BESKRIVNING A B C D E F Bakre IR-mottagare DVI-D VGA IN VGA OUT S-video Video Mottagare för fjärrkontrollens infraröda signal. Ansluta en DVI-kabel från en datorr. Ansluta en VGA-kabel (medföljer) från en dator. Ansluta en VGA-kabel till en bildskärm. Ansluta en videokabel (medföljer) från en videoapparat. Ansluta en videokabel (medföljer) från en videoapparat. G Audio in-r Ansluta en ljudkabel från en audioenhet. H Audio in-l Ansluta en ljudkabel från en audioenhet. I Audio-in Audio-out USB 12V Ansluta ljudkabeln (medföljer ej) från en dators audio-ut-kontakt Ljud, genomgång. Ansluta en USB-kabel från en dator för USB-musfunktionen och fastprogramuppgraderingar. Anlust en 12-volts avtryckarkabel från skärmen till denna kontakt. RS-232 Reserverad för installationsstyrning. Varning: Koppla för säkerhets skull ifrån all strömförsörjning till projektorn och anslutna enheter innan anslutningarna görs. 10

17 Sätta igång och stänga av projektorn 1. Skjut linsskyddet åt sidan. 2. Anslut elsladden till projektorn (A). Anslut den andra ändan till ett vägguttag. Ställ om (B) från av (O) till på (-). 3. Projektorns indikatorlampor POWER och READY tänds. Slå på strömmen till de anslutna enheterna. 4. Se till att indikatorlampan lyser orange med ett fast sken (inte blinkar) och tryck på knappen Power för att slå på strömmen till projektorn. Projektorns startbild visas och anslutna enheter hittas. Om den anslutna enheten är en dator trycker du på de tillämpliga tangenterna på datorns tangentbord för att växla till visning via projektorn. (Kontrollera datorns användarhandbok för att fastställa tillämplig kombination av funktionstangenter för att växla visningsmetod.) Se Ställa in ett åtkomstlösenord (Säkerhetslås) sidan 12 om säkerhetslåset har aktiverats. 5. Om flera än en ingångsenhet är ansluten, tryck på knappen Källa upprepade gånger för att växla mellan olika enheter. (DVD och HDTV stöds genom RGBkontakten.) 6. Stäng av projektorn genom att trycka på Power-knappen. Projektorn förbereder sig för stängning och meddelandet "Vg vänta..." visas. 7. När meddelandet Stänga av? Tryck "POWER" igen för avstängn. visas, tryck på Power-knappen. Projektorn stängs av. 8. Stäng av huvudströmbrytaren nä Rindikatorlampan slutar blinka. Varning: Dra inte ur elsladden tills indikatorlampan slutar blinka för att visa att projektorn har kylts ner tillräckligt. 11

18 Ställa in ett åtkomstlösenord (Säkerhetslås) Du kan använda markörknapparna (pil) för att ställa in ett lösenord och förhindra otillåten användning av projektorn. När lösenordsfunktionen har aktiverats måste lösenordet skrivas in efter att du har slått på strömmen till projektorn (se Navigera i de projicerade menyerna på sida 15 och Ställa in språket för de projicerade menyerna på sida 16 för hjälp om hur man använder de projicerade menyerna.) Viktigt: Förvara lösenordet på ett säkert ställe. Utan lösenordet kan du inte använda projektorn. Om du förlorar lösenordet, kontakta din återförsäljare för information om hur man nollställer lösenordet. 1. Tryck på Meny-knappen för att öppna de projicerade menyerna. 2. Tryck på markörknappen för att gå till Inställn.1 meny. 3. Tryck på markörknappen för att välja Avancerade inställningar och tryck på Enter eller. 4. Tryck på markörknappen för att välja Säkerhetslås. 5. Tryck på markörknappen för att välja Aktivera. (Vit text markeras.) En dialogruta för att ange lösenordet visas automatiskt 6. Du får bara använda följande fyra markörknappar i lösenordsfälten. Du kan använda alla kombinationer, även samma pil fem gånger, men inte mindre än fem. Tryck på markörknapparna i valfri ordning för att ställa in lösenordet. När du har bekräftat lösenordet visas OK. Varje gång du sätter igång projektorn visas en dialogruta för lösenordet. Ange lösenordet i den ordning du ställde in det i steg 6. (Tryck på Meny knappen för att avbryta om du har skrivit in fel lösenord.) 12

19 Justera projektorns nivå Tänk på följande när du placerar projektorn: Projektorbordet eller -stället bör vara vågrätt och stadigt. Placera projektorn så att den är vinkelrät mot projektionsytan. Se till att sladdar inte är i vägen eller kan få projektorn att tippa. 1. Om du vill höja projektorns nivå, lyft projektorn [A] och tryck på höjdjusteringsknappen [B]. Höjdjusteraren fälls ned [C]. 2. Om du vill sänka projektorns nivå trycker du på höjdjusteringsknappen och trycker nedåt på projektorns ovansida. 3. Om du vill justera bildens vinkel vrider du lutningsjusterardonet [D] åt höger eller vänster tills önskad vinkel har uppnåtts. 13

20 Justera zoom, skärpa och trapets-effekt 1. Använd Bildzoom kontrollen (endast på projektorn) för att ändra storleken på den projicerade bilden och skärmstorleken B. 2. Använd Bildfokus kontrollen (endast på projektorn) för att göra den projicerade bilden skarpare A. 3. Tryck på Keystoneknappen på fjärrkontrollen eller projektorn. Keystone-kontrollen visas på skärmen. 4. Använd Keystoneknappen för att korrigera bildförvrängningar. Justera volymen 1. Tryck på Volym +/-- knappen på fjärrkontrollen eller projektorn. Keystone-kontrollen visas på skärmen. 2. Använd Volym +/-- knappen för att justera ljudvolymen. 3. Tryck på Tyst-knappen för att stänga av volymen (endast på fjärrkontrollen). 14

21 Reglage för projicerade menyer INSTÄLLNINGAR FÖR PROJICERADE MENYER Projektorn visar (projicerar) reglage med vilka du kan justera bilden och ändra olika inställningar. Navigera i de projicerade menyerna Du kan använda fjärrkontrollens knappar eller knapparna på projektorns ovansida när du vill navigera och ändra i de projicerade inställningarna. Följande illustration visar var de motsvarande knapparna finns på fjärrkontrollen och projektorn. A. Tryck på Meny knappen för att öppna inställningarna. B. Det finns sex menyer. Tryck på markör knappen för att byta mellan menyerna. C. Tryck på någon av markörknapparna för att gå upp och ner i en meny. D. Tryck för att ändra inställningarnas värden och sedan på Enter eller om du vill bekräfta den nya inställningen. E. Tryck på Meny för att stänga de projicerade menyerna eller lämna en undermeny. Obs: Alla alternativ i menyerna är kanske inte tillgängliga, beroende på bildkälla. Alternativen Horisontell/Vertikal pos. i menyn Inställn. kan till exempel endast ändras när en dator har anslutits. Alternativ som inte är tillgängliga är gråa. 15

22 Ställa in språket för de projicerade menyerna Du kan kanske behöva se menyerna projicerade av projektorn medan du läser detta avsnitt. Ställ in önskat menyspråk innan du fortsätter (det förinställda språket är engelska). 1. Tryck på Menyknappen. Huvudmenyn visas. 2. Tryck på markörknappen tills Verktyg är markerat. 3. Tryck på markörknappen tills Språk är markerat. 4. Tryck på någon av markörknapparna tills önskat språk visas. 5. Tryck på markörknappen eller Meny knappen för att bekräfta språket, och stäng de projicerade menyerna. 16

23 Översikt över de projicerade menyerna Använd följande flödesschema om du snabbt vill hitta en inställning eller fastställa en inställnings område. Huvudmeny Inställn.1 Avancerade inställningar Programläge Ljusstyrka 0 ~ 100 (1) Presentation (2) Dynamisk (3) Film (4) Spel (5) Standard Horisontell pos. 0 ~ 100 Vertikal pos. 0 ~ 100 Användarfärg Display Påbörjas (1) På * (2) Av Kontrast 0 ~ 100 Vita nyanser 0 ~ 10 Skärpa (1) 1 (2) 2 (3) 3* (4) 4 (5) 5 Keystone -50 ~ +50 Bildproportion Avancerade inställningar (1) 4:3 * (2) 16:9 Fläkthastighet Säkerhetslås Ljudingång (1) Normal * (2) Hög (1) På (2) Av * (1) PC (2) Video Färgtemperatur (1) Kall (2) Normal * (3) Varm Avbryt Avbryt Mättnad 0 ~ 100 Tillbehör Verktyg Inställn. 2 Färgton 0 ~ 100 Överföring av färgrymd Avbryt Blank skärm Autokälla (1) Auto * (2) RGB (3) YPbPr (4) YCbCr (1) Svart (2) Rör (3) Grön (4) Blå * (5) Vit Videotyp Video AGC Projicering Frekvens Spårning 0 ~ 100 Digital Zoom (1) Auto * (2) NTSC (3) PAL (4) SECAM (1) På * (2) Av (1) Framför och på bord * (2) Bakom och på bord (3) Framför och i tak (4) Bakom och i tak Språk Fjärrkontrolltest USB-test Knapptest Färgtest Ljudtest (01) Engelska * (02) Franska (03) Tyska (04) Italienska (05) Spanska (06) Svenska (07) Förenklad kinesiska (08) Traditionell kinesiska (09) Japanska (10) Koreanska (11) Portugisiska (12) Ryska (13) Nederländska (14) Polska (15) Turkiska (16) Tjeckiska (17) Thailändska Autoavstängning (1) På * (2) Av Avbryt Status Direkt påslagning Volym 0 ~ 8 Menyposition Menyvisning 10 ~ 20 seconds Transparent meny Avbryt (1) På (2) Av * (1) På (2) Av * (1) Vänster (2) Höger (3) Centrum * (4) Ner (5) Upp (1) 0% * (2) 25% (3) 50% (4) 75% (5) 100% Användarfärg Röd 0 ~ 100 Grön 0 ~ 100 Blå 0 ~ 100 Cyan 0 ~ 100 Magenta 0 ~ 100 Videoinformation Ingångskälla Programversion Återställ lamptim. Lamp läge Återställ lamptim. (1) EKO (2) Normal * Gul 0 ~ 100 White 0 ~ 100 Avbryt 17

24 Huvudmenyn Tryck på Menyknappen för att öppna OSD meny. Tryck på markörknappen för att gå till Huvudmenyn. Tryck på någon av markörknapparna för att gå upp och ner i Huvudmenyn. Tryck för att ändra inställningarnas värden och sedan på Enter eller om du vill bekräfta den nya inställningen. FÖREMÅL BESKRIVNING STANDARD Programläge Ljusstyrka Kontrast Vita nyanser Skärpa Färgtemperatur Mättnad Färgton Överföring av färgrymd Tryck på markörknappen för att välja det önskade applikationsläget. Tryck på markörknappen för att justera ljusstyrkan. (Område: 0 100) Tryck på markörknappen för att justera kontrasten. (Område: 0 100) Vita nyanser ökar den vita ljusstyrkan utan att ändra på svart eller mörkgrått. Den granulerar den vita färgen an aning, men klipper inte av eller grumlar de vita detaljerna. Om du föredrar en starkare bild, justera mot den maximala inställningen. För en jämnare och naturligare bild, justera mot den lägsta inställningen. Tryck på markörknappen för att justera "white peak". Tryck på markörknappen för att justera bildskärpan. (Område: 1-5) Tryck på markörknappen för att justera videotonen/nyansen. (Område: Kall/Normal/Varm) Tryck på markörknappen för att justera videomättnaden. (Område: 0 100) Tryck på markörknappen för att justera videotonen/nyansen. (Område: 0 100) Tryck på markörknappen för att justera färgrymdstransfern. (Område: Auto RGB YPbPr YCbCr) Baserat på källan Baserat på källan Avbryt Återställer alla Huvudinställningar till standardvärdena. 3 Normal Auto 18

25 Huvudmenyns funktioner för anslutna källor Funktion RGB DVI-D Komponent Video S-video Programlägefunktion O O O O O Ljusstyrka O O O O O Kontrast O O O O O Vita nyanser O O O O O Skärpa O O O O O Färgtemperatur O O O O O Mättnad O O O Färgton O O O Överföring av färgrymd O O O O O Avbryt O O O O O O = tillgängligt för bildkällan 19

26 Inställn.1menyn Tryck på Meny-knappen för att öppna OSD. Tryck på markörknappen för att gå till Inställn.1menyn. Tryck på någon av markörknapparna för att gå upp och ner i Inställn.1menyn. Tryck för att ändra inställningarnas värden, och tryck sedan på Enter eller för att bekräfta den nya inställningen. FÖREMÅL BESKRIVNING STANDARD Horisontell pos. Vertikal pos. Keystone Bildproportion Avancerade inställningar Tryck på markörknappen om du vill flytta bilden vänster eller höger. (Område: 0 100) Tryck på markörknappen om du vill flytta bilden upp eller ner. (Område: 0 100) Tryck på markörknappen om du vill korrigera den projicerade bildens förvrängingar. (Område: ) Tryck på någon av markörknapparna om du vill växla mellan standardformatet 4:3 och HDTV-formatet 16:9 (HDTV). 50 (Centrerad) 50 (Centrerad) Se Avancerade inställningar sidan 21. Avbryt Återställer trapets och bildförhållandet till standardvärdena. Inställn.1menyns funktioner för anslutna källor Funktion RGB DVI-D Komponent Video S-video H. pos. O V. pos. O Trapetskorrigering O O O O O Bildproportion O O O O O Avancerade inställningar O O O O O Avbryt O O O O O O = tillgängligt för bildkällan 0 4:3 20

27 Avancerade inställningar DLLPP- -pprrooj jeekkt toorr Annvväännddaarrhhaannddbbookk Tryck på Meny-knappen för att öppna OSD. Tryck på för att gå till Inställn.1menyn. Tryck för att gå till menyn för Avancerade inställningar och tryck sedan på Enter eller. Tryck på för att gå upp och ner i en menyn för Avancerade inställningar menu. Tryck för att ändra inställningarnas värden, och tryck sedan på Enter eller för att bekräfta den nya inställningen. FÖREMÅL BESKRIVNING STANDARD Användarfärg Display påbörjas Fläkthastighet Den här funktionen justerar färgbalansen i varje RGB-färg (röd, grön, blå) och deras neutrala färger (cyan, magenta, gul, vit) med färgkorrigeringsjustering. Om du höjer en färgs värde ökas den färgens intensitet på projektionsytan, medan ett lägre värde gör färgen mindre intensiv. Tryck på för att välja en färg. Tryck på för att justera den valda färgen. (Område: 0 100) Tryck på för att aktivera eller deaktivera visning av logon när projektorn sätts på, och när ingen källa har hittats. (Område: På Av) Tryck på markörknappen för att växla mellan normal och hög fläkthastighet. Ställ in Fläktläge till Hög för områden högre än 1500 m.ö.h. (5000 fot). 80 På Normal 21

28 FÖREMÅL BESKRIVNING STANDARD Tryck på markörknappen för att aktivera eller deaktivera säkerhetslåset. När du aktiverar säkerhetslåset, visas en dialogruta för att ange lösenordet. Säkerhetslås Ljudingång Avbryt Du kan endast använda de följande fyra markörknapparna, i lösenordsfälten. Tryck på markörknapparna fem gånger i vilken följd som helst och bekräfta lösenordet. När lösenordsfunktionen har aktiverats måste lösenordet skrivas in efter att du har slått på strömmen till projektorn. Se Ställa in ett åtkomstlösenord (Säkerhetslås) sidan 12 för hur man ställer in lösenordet. Tryck på markörknappen för att växla mellan PC-och Videoingångs kanaler. Tryck på markörknappen för att välja en annan ljudingångskanal. Tryck på Enter eller för att återställa de avancerade inställningarna till sina standardvärden. Datorkälla: PC Videokälla: Video Obs: Om säkerhetslåset har aktiverats måste du skriva in lösenordet varje gång projektorn sätts på. Om projektorn emellertid redan är på, kan säkerhetslåset deaktiveras utan att man kan det nuvarande lösenordet. 22

29 Användarfärg DLLPP- -pprrooj jeekkt toorr Annvväännddaarrhhaannddbbookk Tryck på Meny-knappen för att öppna OSD. Tryck på för att gå till Inställn.1menyn. Tryck för att gå till menyn för Avancerade inställningar och tryck sedan på Enter eller. Tryck för att gå till menyn för Användarfärg och tryck sedan på Enter eller. Tryck på för att gå upp och ner för att välja en färg. Tryck på för att ändra inställningarnas värden och sedan på Enter eller om du vill bekräfta den nya inställningen. FÖREMÅL BESKRIVNING STANDARD Röd Grön Blå Cyan Magenta Gul White Tryck på markörknappen för att justera den röda färgnivån. (Område: 0-100) Tryck på markörknappen för att justera den gröna färgnivån. (Område: 0-100) Tryck på markörknappen för att justera den blåa färgnivån. (Område: 0-100) Tryck på markörknappen för att justera cyanfärgnivån. (Område: 0-100) Tryck på markörknappen för att justera magentafärgnivån. (Område: 0-100) Tryck på markörknappen för att justera den gula färgnivån. (Område: 0-100) Tryck på markörknappen för att justera den vita färgnivån. (Område: 0-100) Avbryt Återställer alla användarfärginställningar till sina standardvärden. 23

30 Inställn.2menyn Tryck på Menyknappen för att öppna Huvudmenyn meny. Tryck på markörknappen för att gå till Inställn.2menyn. Tryck på någon av markörknapparna för att gå upp och ner i Huvudmenyn. Tryck för att ändra inställningarnas värden, och tryck sedan på Enter eller för att bekräfta den nya inställningen. FÖREMÅL BESKRIVNING STANDARD Blank skärm Tryck på markörknappen för att välja en bakgrundsfärd för den blanka skärmen. Blå (Område: Svart Röd Grön Blå Vit) Autokälla Tryck på markörknappen för att aktivera eller deaktivera den automatiska källdetekteringen. (Område: På Av) På Autoavstängning Tryck på markörknappen för att aktivera eller deaktivera den automatiska avstängningen av lampan efter 10 minuters inaktivitet. Av (Område: På Av) Direkt påslagning Tryck på markörknappen för att aktivera eller deaktivera ström direkt på. När denna funktion har aktiverats, slås strömmen till projektorn automatiskt på vid anslutning till elnätet. Av (Område: På Av) Volym Tryck på markörknappen för att justera ljudvolymen. (Område: 0 8) 4 Menyposition Tryck på markörknappen för att positionera de projicerade menyerna på skärmen. Centrum (Område: Vänster Höger Centrum Ner Upp) Menyvisning Tryck på markörknappen för välja de projicerade menyernas tidsgräns. (Område: 10 20) 15 sekunder Transparent meny Tryck på markörknappen för att ställa in menyskärmens genomskinlighet. (Område: 0% 100%) 0% Avbryt Återställer alla konfigurationsinställningar till sina standardvärden. Obs: Konfigurationsmenyns funktioner är tillgängliga för all videokällor. 24

31 Menyn Tillbehör Tryck på knappen Meny för att öppna Huvudmenyn. Tryck på markörknappen för att gå till Huvudmenyn. Tryck på någon av markörknapparna för att gå upp och ner i Tillbehörsmenyn. Tryck för att ändra inställningarnas värden och sedan på Enter eller om du vill bekräfta den nya inställningen. FÖREMÅL BESKRIVNING STANDARD Videotyp Video AGC Projicering Tryck på markörknappen för att välja videostandard. (Område: Auto NTSC PAL SECAM) Tryck på markörknappen för att aktivera eller deaktivera den automatiska förstärkningsregleringen för videokällan. (Område: På Av) Tryck på markörknappen för att välja bland fyra projiceringssätt: På ett bord, framför skärmen På ett bord, bakom skärmen I taket, framför skärmen I taket, bakom skärmen Auto På Framför och på bord Frekvens Spårning Tryck på markörknappen för att justera A/Dsamplingsklockan. (Område: ) Tryck på markörknappen för att justera A/Dsamplingsklockan. (Område: 0 100) Automatisk detektion Automatisk detektion 25

32 FÖREMÅL BESKRIVNING STANDARD Digitala åtgärder för zoom- och panoreringsjustering. Tryck på Enter eller. Zoommenyn visas. Digital Zoom Tryck på för att zooma in; tryck på för att zooma ut. Tryck på Enter eller för att öppna panoreringsmenyn. (Du måste zooma in före du kan öppna panoreringsmenyn.) Avbryt Använd markörknapparna för att använda panoreringsfunktionen på den zoomade bilden. Tryck på Menyknappen för att avsluta. Återställer videotypen, video-agc, projicering och digital zoom till sina standardvärden Tillbehörsmenyns funktioner för den anslutna källan Funktion RGB DVI-D Komponent Video S-video Videotyp O O Video-AGC O O Projicering O O O O O Frekvens O O Spårning O Digital Zoom O O O O Avbryt O O O O O O = tillgängligt för bildkällan 26

33 Menyn Verktyg Tryck på knappen Meny för att öppna Huvudmenyn. Tryck på markörknappen för att gå till Verktygmenyn. Tryck på någon av markörknapparna för att gå upp och ner i Verktygmenyn. Tryck på Enter eller för att bekräfta den nya inställningen. FÖREMÅL BESKRIVNING STANDARD Språk Tryck på markörknappen för att välja det önskade språket. Engelska Fjärrkontrolltest USB-test Knapptest Färgtest Ljudtest Följ uppmaningarna på skärmen om du vill utföra fjärrkontrolltestet. Du kommer tillbaka till menyn Verktyg vid slutet eller genom att trycka på knappen Meny. Följ uppmaningarna på skärmen om du vill utföra USB-testet. Du kommer tillbaka till menyn Verktyg vid slutet eller genom att trycka på knappen Meny. Följ uppmaningarna på skärmen om du vill utföra knapptestet. Du kommer tillbaka till menyn Verktyg vid slutet eller genom att trycka på knappen Meny. Följ uppmaningarna på skärmen om du vill utföra färgtestet. Du kommer tillbaka till menyn Verktyg vid slutet eller genom att trycka på knappen Meny. Följ uppmaningarna på skärmen om du vill utföra ljudtestet. Du kommer tillbaka till menyn Verktyg vid slutet eller genom att trycka på knappen Meny. 27

34 Statusmenyn Tryck på knappen Meny för att öppna Huvudmenyn. Tryck på markörknappen för att gå till Statusmenyn. Tryck på någon av markörknapparna för att gå upp och ner i Statusmenyn. FÖREMÅL BESKRIVNING STANDARD Videoinformation Ingångskälla Programversion Återställ lamptim. Lamp läge Återställ lamptim. Visar upplösningen och uppfriskningsfrekvensen för RGB/DVI-Dläget. Visar färgstandarden för videoläget. Visar den aktiva källan. Visar information om programversionen. Visar antalet timmar som lampan har använts för lägena Eko och Normal. Obs: 230w/280w används endast för lägena Eko och Normal. Tryck på markörknappen för att välja lampläge. (Område: Eko, Normal) Obs: 230w/280w används endast för lägena Eko och Normal. Läget Eko använder mindre ström och förlänger lampans livslängd, men minskar lampans ljusstyrka. Efter att lampan har bytts ut bör denna post återställas. Se Återställa lampan sid 32. Dessa värden visas endast. Normal 28

35 UNDERHÅLL OCH SÄKERHET Byta projektionslampa Projektionslampan bör bytas ut när den är utbränd. Den bör endast bytas ut mot en certifierad reservdel, som du kan beställa från din lokala återförsäljare. Varning: Se till att ingen står under projektorn när du avlägsnar en lampa från en takmonterad projektor. Glasfragment kan falla ner om lampan har bränts ut. Viktigt: 1. Lampan innehåller en viss mängd kvicksilver och bör omhändertas i enlighet med lokala föreskrifter. 2. Undvik att röra vid den nya lampans glasyta. Varning: Se till att stänga av projektorn och dra ur elsladden åtminstone en timme innan du byter lampan. Att inte göra det kan resultera i en svår brännskada. 1. Lossa på de två låsskruvarna på lampdosans lock (A). 29

36 2. Öppna lampdosans lock (B). 3. Avlägsna lampmodulens två skruvar (C). 4. Lyft upp modulhandtaget (D). 30

37 5. Dra ordentligt i modulhandtaget för att avlägsna lampmodulen (D). 6. Utför stegen 1-5 baklänges för att installera den nya lampmodulen. 31

38 Återställa lampan Efter att du har bytt ut lampan bör du nollställa lamptimmeräknaren. Se följande: 1. Tryck på knappen Meny för att öppna Huvudmenyn. 2. Tryck på markörknappen för att gå till Statusmenyn. 3. Tryck på markörknappen för att gå ner till Återställ lamptim. 4. Tryck på markörknappen eller Enter-knappen. En meddelandeskärm visas. 5. Tryck på markörknapparna i denna följd: ; ; ;. Menyn Status visas igen och visar att Lamp timmarna har nollställts. Rengöra projektorn Rengöring av projektorn för att avlägsna damm och smuts säkerställer en felfri drift. Varning: 1. Se till att stänga av projektorn och dra ur elsladden åtminstone en timme innan du byter lampan. Att inte göra det kan resultera i en svår brännskada. 2. Använd endast en fuktig duk för rengöringen. Låt inte vatten komma in i projektorn genom apparatens ventilationsöppningar. 3. Om litet vatten kommer in i projektorn under rengöringen, dra ur elsladden och låt apparaten stå i ett välventilerat rum i flera timmar före du använder den. 4. Om mycket vatten kommer in i projektorn under rengöringen, kontakta servicepersonalen. 32

39 Rengöra linsen Du kan köpa rengöringsmedel för optiklinser från de flesta kamerabutiker. Se följande för att rengöra projektorns lins. 1. Påför en aning rengöringsmedel på en ren och mjuk duk. (Lägg inte rengöringsmedelt direkt på linsen.) 2. Torka linsen lätt med cirkelrörelser. Varning: 1. Använd inte repande rengöringsmedel eller lösningar. 2. För att undvika missfärgningar eller blekningar, låt inte rengöringsmedel komma på projektorn väska. Rengöra väskan Se följande för att rengöra projektorväskan. 1. Torka bort damm med en ren och fuktig duk. 2. Fukta duken med varmt vatten och ett milt tvättmedel (t.ex. sådant som används som diskmedel) och torka sedan väskan. 3. Skölj bort allt tvättmedel från duken och torka projektorn en gång till. Varning: För att förhindra att väskan missfärgas eller bleknar, använd inte slipande alkoholbaserade rengöringsmedel. Använda Kensington -låset Om du är intresserad av säkerhet, sätt fast projektorn till ett permanent föremål med Kensington-låset och en säkerhetskabel. Obs: Kontakta din återförsäljare för information om att köpa en lämplig Kensington-säkerhetskabel. Säkerhetslåset motsvarar Kensingtons MicroSaver Security System. Om du har några kommentarer, kontakta: Kensington, 2853 Campus Drive, San Mateo, CA94403, U.S.A. Tel: , 33

40 FELSÖKNING Vanliga problem och lösningar Dessa riktlinjer ger dig tips om hur du skall hantera de problem som kan uppstå när du använder projektorn. Om problemet inte går att lösa, kontakta din återförsäljer för hjälp. Ofta kan problemet vid felsökning spåras till någonting så enkelt som en lös anslutning. Kontrollera följande saker före du går vidare till de problemspecifika lösningarna. Använd en annan elektrisk apparat för att säkerställa att eluttaget fungerar. Se till att projektorn är på. Se till att alla anslutningar är ordentligt fastsatta. Se till att den anslutna enheten är påslagen. Se till att en ansluten dator inte är i vänteläge. Se till att en ansluten bärbar dator har konfigurerats för att använda en extern bildskärm. (Detta görs vanligtvis genom att man trycker på Fn-tangentkombinationen på den bärbara datorn.) Felsökningstips Följ stegen i varje problemspecifik sektion i den följd som rekommenderas. Detta kan bidra till att problemet löses snabbare. Försök att noggrant lokalisera problemet för att undvika att ersätta felfria delar. Om du till exempel byter ut batterierna och problemet kvarstår, sätt tillbaka de ursprungliga batterierna bakåt och gå till nästa steg. Skriv ner de steg du vidtagit vid felsökningen: Denna information kan vara användbar när du ringer efter teknisk support eller för att ge till servicepersonalen. 34

41 LED-felmeddelanden FELKODSMEDDELANDEN STRÖMINDIKATORLAMPAN/ BLINKAR INDIKATORLAMPAN/ BLINKAR Fel pga. lamprelaterad användning 2 1 Fel pga. omgivningsrelaterad användning 2 2 Fel i värmespärrstatus 3 0 T1 temperatur ovan temperaturen 3 1 T2 temperatur ovan temperaturen 3 2 T1 sensorstatusfel 4 1 T2 sensorstatusfel 4 2 Barlastfelstatus - För hög temperatur 5 1 Barlastfelstatus - För låg lampspänning 5 2 Barlastfelstatus - För hög lampspänning 5 3 Barlastfelstatus - Lampan tänds inte 5 4 Barlastfelstatus - Lampan har bränts ut 5 5 Barlastfelstatus - Lampan har bränts ut efter tändning 5 6 Barlastfelstatus - EEPROM-skrivfel 5 7 Barlastfelstatus - EEPROM-bufferten översvämmad Barlastfelstatus - UART-bufferten översvämmad Barlastfelstatus - Nuvarande värde noll 5 10 Barlastfelstatus - Konfigurationsfel 5 11 Barlastfelstatus - För låg lampspänning 5 12 Barlastfelstatus - Felaktig kernel-version 5 13 Fläkt1-fel (Lampa) 6 1 Fläkt2-fel (Barlast) 6 2 Fläkt3-fel (Brännare) 6 3 Fläkt4-fel (Ström) 6 4 Lampdörrtemperaturen för hög 7 0 DMD-fel 8 0 Färghjulsfel 9 0 Bildproblem Problem: Ingen bild syns på skärmen 1. Verifiera inställningarna på din bärbara dator eller bordsdator. 2. Stäng av och slå på all utrustning i korrekt följd. 35

42 Problem: Bilden är suddig 1. Justera Fokus på projektorn. 2. Tryck på Auto-knappen på fjärrkontrollen eller projektorn. 3. Se till att avståndet mellan projektorn eller skärmen är inom 10 meter (33 fot). 4. Kontrollera att projektorlinsen är ren. Problem: Bilden är bredare vid toppen eller botten (trapetseffekt) 1. Placera projektorn så att den är vinkelrät mot skärmen. 2. Använd Keystone-knappen på fjärrkontrollen eller projektorn för att korrigera problemet. Problem: Bilden visas bakfram eller upp-och-ner Kontrollera Projektionsinställningen på de projicerade menyernas Tillbehörsmeny. Problem: Bilden är strimmig. 1. Ställ in Frekvens-och Tracking-inställningarna på de projicerade menyernas Tillbehörsmeny till standardvärdena. 2. För att se till att problemet inte orsakas av en ansluten dators grafikkort, anslut till en annan dator. Problem: Bilden är platt utan kontrast Justera Kontrastinställningen på de projicerade menyernas Huvudmeny. Problem: Den projicerade bildens färg matchar inte källbilden Lampproblem Justera Färgtemperaturs- och Gamma-inställningarna på de projicerade menyernas Huvudmeny. Problem: Inget ljus från projektorn 1. Kontrollera att elsladden är ordentligt fastsatt. 2. Se till att elkällan fungerar genom att testa med en annan elektrisk apparat. 3. Starta om projektorn i korrekt följd och kontrollera att strömindikatorlampan lyser grönt. 4. Om du har ersätt lampan nyligen, kontrollera lampan är ordentligt fastsatt. 5. Byt ut lampmodulen. 6. Sätt tillbaka den gamla lampan i projektorn och för projektorn till reparation. Problem: Lampan släcks 1. Spänningssprång kan göra att lampan släcks. Tryck på strömknappen två gånger för att stänga av projektorn. När indikatorlampan lyser, tryck på strömknappen. 2. Byt ut lampmodulen. 3. Sätt tillbaka den gamla lampan i projektorn och för projektorn till reparation. Problem med fjärrkontrollen Problem: Projektorn kommunicerar inte med fjärrkontrollen 1. Rikta fjärrkontrollen mot projektorns sensor. 2. Se till att utrymmet mellan fjärrkontrollen och sensorn inte är blockerad. 3. Släck alla lysrör i rummet. 4. Kontrollera batteripolariteten. 5. Byt ut de gamla batterierna. 6. Stäng av alla andra apparater med infraröd sändning i närheten. 7. För fjärrkontrollen till reparation. 36

43 Ljudproblem Problem: Inget ljud hörs 1. Justera ljudvolymen med fjärrkontrollen. 2. Justera ljudkällans ljudvolym. 3. Kontrollera ljudkabelanslutningen. 4. Testa ljudkällan med andra högtalare. 5. För projektorn till reparation. Problem: Ljudet är förvrängt 1. Kontrollera ljudkabelanslutningen. 2. Testa ljudkällan med andra högtalare. 3. För projektorn till reparation. Underhålla projektorn För projektorn till reparation om du inte kan lösa problemet själv. Sätt projektorn i originalförpackningen. Bifoga en beskrivning av problemet och en checklista över de åtgärder som du vidtog när du försökte reparera problemet. Informationen kan vara användbar för servicepersonalen. Lämna in projektorn till din återförsäljare för reparation. 37

44 SPECIFIKATIONER Specifikationer Display-typ Upplösning TI DMD 0,7 tum x 1, 12 grader, DDR DLP med DDP2000 XGA 1024 x 768 inbyggd Bandbredd Upp till SXGA 1280 x 75 Hz <140MHz > Färg Typisk ljusstyrka Minsta ljusstyrka JBMMA enhetlighet i ljusstyrka (Definition: 7.1) Kontrastförhålande (Bredd) 16.7 miljoner (24-bits/pixel) EKO-läge: 2800 ANSI lumen; Normal-läge: 3500 ANSI lumen EKO-läge: 2400 ANSI lumen; Normal-läge: 3200 ANSI lumen Minst: 70%; Typiskt: 80% Minst: 2100:1; Typiskt: 1500:1 Färgtemperatur (normal) Digital Zoom 5400K/6000K/6500K Ja Bildproportion 4:3 & 16:9 Projicering avstånd (bredd/ tele) Projektorskärmstorleken Projektorlinsen 1.0 till 10.0 meter 0.57 till 6.60 meter (22.57 till tum) Manuell zoom; manuell fokus Zoomförhållande 1,15:1 Trapetskorrigering Projektionssätt Data kompatibilitet Video kompatibilitet H-Sync V-Sync EMC-certifiering Säkerhetscertifiering +/- 15 grader (från optiska axeln) Framför/bakom på bord; framför/bakom i tak IBM PC eller kompatibla (VGA, SVGA, XGA, SXGA, UXGA) NTSC/NTSC 4,43, SDTV, EDTV, HDTV, PAL (B/G/H/I/M/N 60), SECAM 15, 31 ~ 90 KHz 50 ~ 85 Hz FCC Klass B, CE, VCCI FCC Klass B, UL, c-ul, CE, CB, TUV-CB, CCC, VCCI, TUV, MIC, GS, PSB, SASO, C-Tick, ek, PSE, GOST Drifts temperatur 5 ~ 35 C Dimensioner Se Projektordimensioner sedan 41 Strömförbrukning Strömförbrukning i vänteläge Lampans strömförbrukning Högtalare Typiskt 350W (normalläge); Typiskt 300W (EKO-läge) < 5 watt Normalläge: 280W; EKO-läge: 230W 3W-monohögtalare 38

45 Projektionsavstånd V.S. Projektionsstorlek Skärmbredd Skärmhöjd L projektionsavstånd Tabell över projektionsavstånd och storlek (0.7 tum) Projektionsa vstånd L Diagonal Max. Skärmstorlek (Bredd) Bredd A. 1.8 Höjd C. Max. Skärmstorlek (Tele) Diagonal Bredd B. 2.1 Höjd D m 0.69 m 0.56 m 0.42 m 0.60 m 0.48 m 0.36 m 3.28 ' '' '' '' '' '' '' 1.50 m 1.04 m 0.83 m 0.63 m 0.89 m 0.71 m 0.54 m 4.92 ' '' '' '' '' '' '' 2.40 m 1.67 m 1.33 m 1.00 m 1.43 m 1.14 m 0.86 m 7.87 ' '' '' '' '' '' '' 2.80 m 1.94 m 1.56 m 1.17 m 1.67 m 1.33 m 1.00 m 9.18 ' '' '' '' '' '' '' 3.20 m 2.22 m 1.78 m 1.33 m 1.90 m 1.52 m 1.14 m ' '' '' '' '' '' '' 3.60 m 2.50 m 2.00 m 1.50 m 2.14 m 1.71 m 1.29 m ' '' '' '' '' '' '' 4.00 m 2.78 m 2.22 m 1.67 m 2.38 m 1.90 m 1.43 m ' '' '' '' '' '' '' 4.40 m 3.06 m 2.44 m 1.83 m 2.62 m 2.10 m 1.57 m ' '' '' '' '' '' '' 4.80 m 3.33 m 2.67 m 2.00 m 2.86 m 2.29 m 1.71 m ' '' '' '' '' '' '' 5.20 m 3.61 m 2.89 m 2.17 m 3.10 m 2.48 m 1.86 m ' '' '' '' '' '' '' 5.60 m 3.89 m 3.11 m 2.33 m 3.33 m 2.67 m 2.00 m ' '' '' '' '' '' '' 7.00 m 4.86 m 3.89 m 2.92 m 4.17 m 3.33 m 2.50 m ' '' '' '' '' '' '' m 6.94 m 5.56 m 4.17 m 5.95 m 4.76 m 3.57 m ' '' '' '' '' '' '' Gråa rader är motsvarande mått uttryckta i fot och tum. 39

46 Tabell över upplösningar Projektorn kan visa flera upplösningar. Följande tabell indikerar de upplösningar som kan visas av projektorn. Signal Upplösning Frekvens H. (KHz) Frekvens V. (Hz) Video Digital Analog NTSC Ο - - PAL/SECAM Ο x Ο Ο 640x Ο Ο 640x Ο Ο 640x Ο Ο 640x Ο Ο 640x Ο Ο 640x Ο Ο 800x Ο Ο 800x Ο Ο 800x Ο Ο VESA Apple Macintosh 800x Ο Ο 800x Ο Ο 1024x Ο Ο 1024x Ο Ο 1024x Ο Ο 1024x Ο Ο 1440x Ο Ο 1280x Ο Ο 1280x Ο Ο 1280x Ο Ο 1280x Ο 1400x Ο Ο 1400x Ο Ο 640 x Ο Ο 640 x Ο Ο 832 x Ο Ο 1024 x Ο Ο SDTV HDTV 1152 x Ο Ο 480i i p p p i i Ο: Frekvens stöds -: Frekvens stöds ej Den inbyggda upplösningen varierar beroende på modellen. Alla andra upplösningar kan visas med ojämn storlek på text eller linjer. Digital Timing gäller endast för modeller med en skärmtyp på 0.7 tum. 40

47 Projektordimensioner 320 mm (12.6 tum) 88 mm (3.5 tum) 244 mm (9.6 tum) 41

48 LAGSTADGAD ÖVERENSSTÄMMELSE FCC-varning Denna utrustning har testats och konstaterats överensstämma med gränserna för en Klass B digital apparat i enlighet med del 15 i FCC-reglerna. Dessa begränsningar har utformats för att erbjuda ett rimligt skydd mot interferens när utrustningen används i affärsmiljö. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi och, om den inte har installerats i enlighet med användarhandbokens anvisningar, kan ge upphov till skadlig interferens på radiokommunikationer. Att använda denna utrustning i ett bostadsområde kan förorsaka skadlig interferens i vilket fall användaren bör åtgärda interferensen på egen bekostnad. Ändringar eller modifieringar som inte uttryckligen godkäns av de parter som är ansvariga för överensstämmelsen kan ogiltiggöra användarens rätt att använda utrustningen. Canada Denna Klass B digitala apparat överensstämmer med den kanadensiska ICES-003. EN varning Detta är en Klass B-produkt. I en hemmiljö kan den orsaka radiofrekventa störningar, i vilket fall det kan krävas att användaren vidtar lämpliga åtgärder. Normalt används produkten i ett konferensrum, ett mötesrum eller en aula. Säkerhetscertifieringar FCC Klass B, UL, c-ul, CE, CB, TUV-CB, CCC, VCCI, TUV, MIC, GS, PSB, SASO, C-Tick, ek, PSE, GOST 42
