Mineraljakten Leif Bildström & Gun Ulwebäck. SGU-rapport 2014:13. mars 2014

Transkript

1 Mineraljakten 2013 Leif Bildström & Gun Ulwebäck mars 2014 SGU-rapport 2014:13

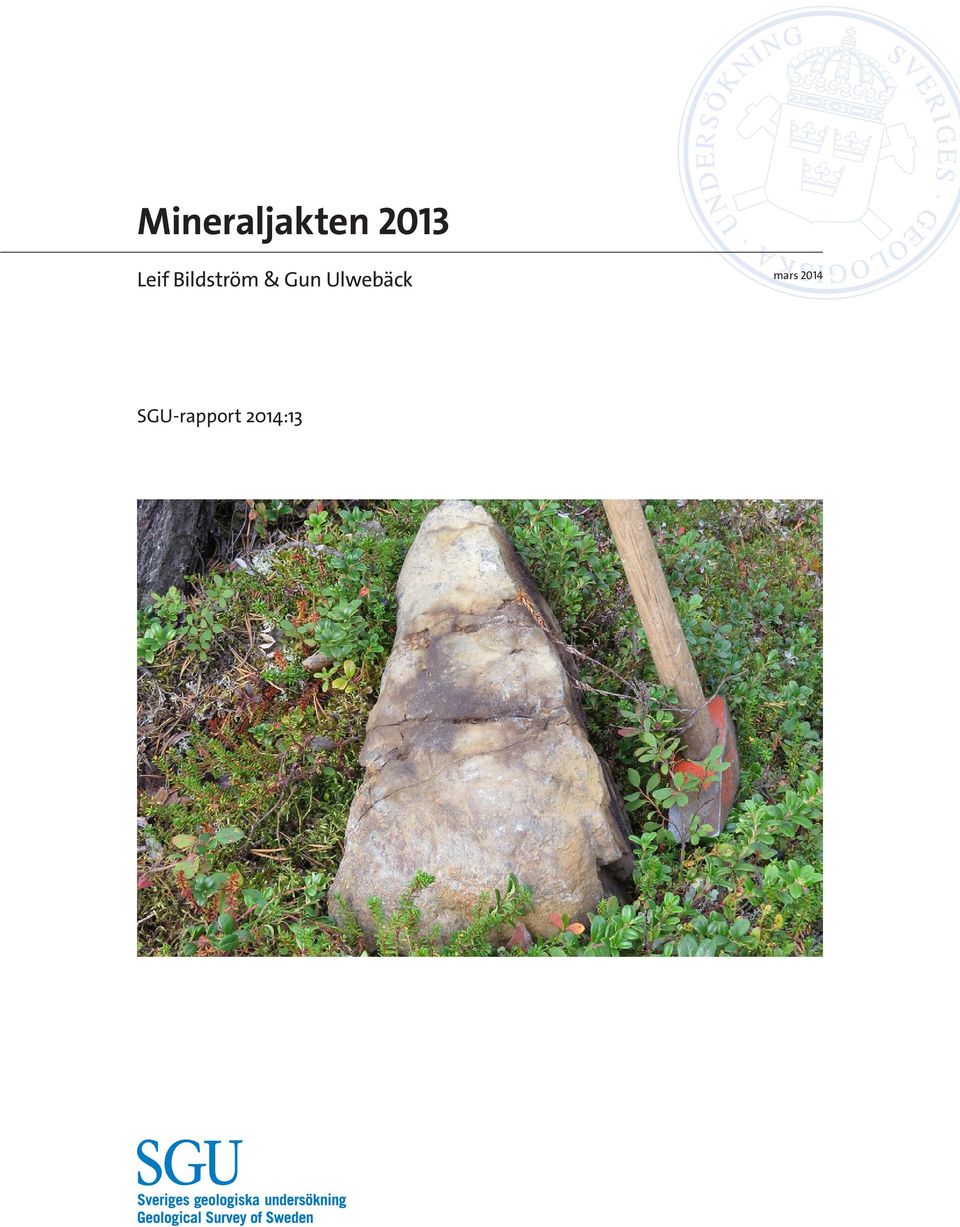

2 Omslagsbild: Koppar- och koboltfynd i Kiruna kommun. Alla fotografier i rapporten är tagna av Leif Bildström, SGU. Sveriges geologiska undersökning Box 670, Uppsala tel: fax: e-post: sgu@sgu.se

3 INNEHÅLL Sammanfattning... 4 Redovisning av förbrukade medel... 4 Kommuner som har bidragit... 4 Företag som har bidragit... 5 Utvärdering av verksamhet och resultat Provgranskning... 7 Prisutdelning... 7 Bilaga Analysresultat från insända prover Bilaga Resultatlista Mineraljakten Kartor som visar fyndplats Bilaga Bilder från fältbesök under (38)

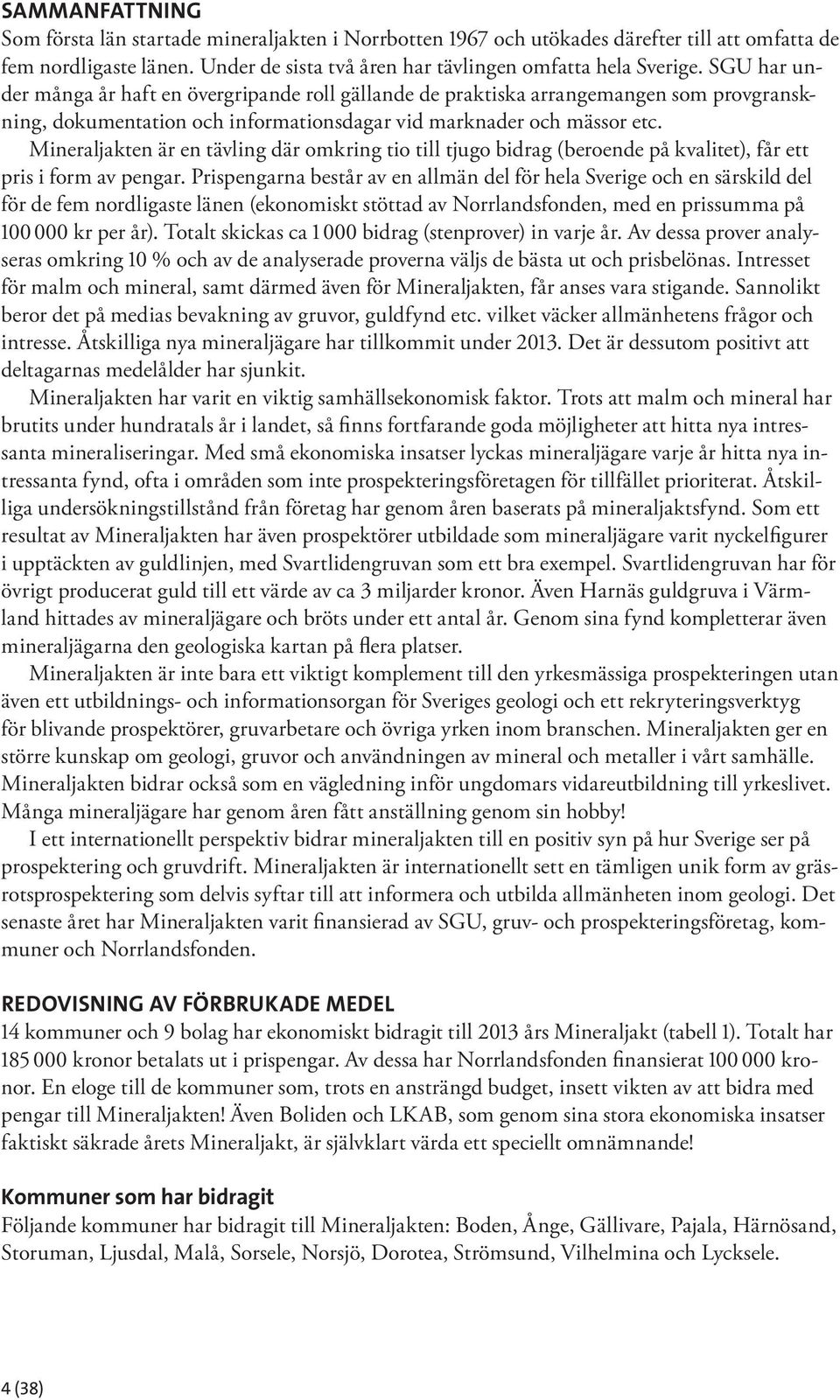

4 SAMMANFATTNING Som första län startade mineraljakten i Norrbotten 1967 och utökades därefter till att omfatta de fem nordligaste länen. Under de sista två åren har tävlingen omfatta hela Sverige. SGU har under många år haft en övergripande roll gällande de praktiska arrangemangen som provgranskning, dokumentation och informationsdagar vid marknader och mässor etc. Mineraljakten är en tävling där omkring tio till tjugo bidrag (beroende på kvalitet), får ett pris i form av pengar. Prispengarna består av en allmän del för hela Sverige och en särskild del för de fem nordligaste länen (ekonomiskt stöttad av Norrlandsfonden, med en prissumma på kr per år). Totalt skickas ca bidrag (stenprover) in varje år. Av dessa prover analyseras omkring 10 % och av de analyserade proverna väljs de bästa ut och prisbelönas. Intresset för malm och mineral, samt därmed även för Mineraljakten, får anses vara stigande. Sannolikt beror det på medias bevakning av gruvor, guldfynd etc. vilket väcker allmänhetens frågor och intresse. Åtskilliga nya mineraljägare har tillkommit under Det är dessutom positivt att deltagarnas medelålder har sjunkit. Mineraljakten har varit en viktig samhällsekonomisk faktor. Trots att malm och mineral har brutits under hundratals år i landet, så finns fortfarande goda möjligheter att hitta nya intressanta mineraliseringar. Med små ekonomiska insatser lyckas mineraljägare varje år hitta nya intressanta fynd, ofta i områden som inte prospekteringsföretagen för tillfället prioriterat. Åtskilliga undersökningstillstånd från företag har genom åren baserats på mineraljaktsfynd. Som ett resultat av Mineraljakten har även prospektörer utbildade som mineraljägare varit nyckelfigurer i upptäckten av guldlinjen, med Svartlidengruvan som ett bra exempel. Svartlidengruvan har för övrigt producerat guld till ett värde av ca 3 miljarder kronor. Även Harnäs guldgruva i Värmland hittades av mineraljägare och bröts under ett antal år. Genom sina fynd kompletterar även mineraljägarna den geologiska kartan på flera platser. Mineraljakten är inte bara ett viktigt komplement till den yrkesmässiga prospekteringen utan även ett utbildnings- och informationsorgan för Sveriges geologi och ett rekryteringsverktyg för blivande prospektörer, gruvarbetare och övriga yrken inom branschen. Mineraljakten ger en större kunskap om geologi, gruvor och användningen av mineral och metaller i vårt samhälle. Mineraljakten bidrar också som en vägledning inför ungdomars vidareutbildning till yrkeslivet. Många mineraljägare har genom åren fått anställning genom sin hobby! I ett internationellt perspektiv bidrar mineraljakten till en positiv syn på hur Sverige ser på prospektering och gruvdrift. Mineraljakten är internationellt sett en tämligen unik form av gräsrotsprospektering som delvis syftar till att informera och utbilda allmänheten inom geologi. Det senaste året har Mineraljakten varit finansierad av SGU, gruv- och prospekteringsföretag, kommuner och Norrlandsfonden. REDOVISNING AV FÖRBRUKADE MEDEL 14 kommuner och 9 bolag har ekonomiskt bidragit till 2013 års Mineraljakt (tabell 1). Totalt har kronor betalats ut i prispengar. Av dessa har Norrlandsfonden finansierat kronor. En eloge till de kommuner som, trots en ansträngd budget, insett vikten av att bidra med pengar till Mineraljakten! Även Boliden och LKAB, som genom sina stora ekonomiska insatser faktiskt säkrade årets Mineraljakt, är självklart värda ett speciellt omnämnande! Kommuner som har bidragit Följande kommuner har bidragit till Mineraljakten: Boden, Ånge, Gällivare, Pajala, Härnösand, Storuman, Ljusdal, Malå, Sorsele, Norsjö, Dorotea, Strömsund, Vilhelmina och Lycksele. 4 (38)

5 Tabell 1. Sammanfattad budget för Mineraljakten Intäkter Bolag Kommuner SGU Summa intäkter Kostnader Personalkostnader inkl. påslag Priser inkl. sociala avgifter Övrigt Summa kostnader Resultat Vid årets ingång fanns oförbrukade bidrag på kr, till detta läggs årets resultat kr vilket ger kr i oförbrukade bidrag vid utgången av år Företag som har bidragit Följande företag har bidragit till Mineraljakten: Boliden, LKAB, Lovisagruvan, Wäsa Stone, Anglo American, Mawson Sweden, Tasmet AB, ALS Minerals och Northland. SGU har bidragit med kr i eget arbete. UTVÄRDERING AV VERKSAMHET OCH RESULTAT 2013 Trots att 2013 års mineraljakt inte ekonomiskt kunde säkras innan början av juli, så har ändå åtskilliga mineraljägare skickat in prover under året. Flera har dock påtalat en viss besvikelse över att så lite information gått ut om att en mineraljakt verkligen skulle bedrivas under året. Därav finns även ett antal mineraljägare som av den orsaken inte deltagit. De senaste årens ekonomiska osäkerhet har ju tyvärr medfört en i stort sett obefintlig information från vårt håll. Inga som helst informationsinsatser har som tidigare skett på marknader, mässor etc. Mineraljaktens information på SGUs webbplats har ändå glädjande nog nått fram till flera. Möjligheten att nu ladda hem rapporter och kartor har använts flitigt av en del mineraljägare. Intresset för malm och mineral från allmänheten är stort, vilket även bevisas av att det mottagits över 200 telefonsamtal från främst mineraljägare men även från andra geologiskt intresserade personer under året. Dessutom tillkommer ett större antal frågor per e-post, som rört olika funderingar kring geologi och malmletning. Mineraljakten har i år arrangerats med ett mycket viktigt stöd från gruv- och prospekteringsindustrin, Norrlandsfonden, SGU och kommuner. Trots en strikt ekonomiskt begränsad marknadsföring har 75 nya mineraljägare tillkommit i årets tävling. I huvudsak kommer de nya mineraljägarna från landets södra delar. Nytt för i år är att företagen måste teckna ett sekretessavtal (finns nedladdningsbart på SGUs webbplats) innan man kan delta i mineraljaktens granskningsmöten där man undersöker de bästa proverna och i vissa fall därefter gör fältbesök. Sekretessavtalet ger ett bättre skydd av nyupptäckta fynd för såväl mineraljägare som för de företag som deltar. Prisutdelningarna för 2013 har nu hållits och som vanligt har överraskande fynd gjorts på flera platser. För första gången har prislistan omfattat hela Sverige, till skillnad från de tidigare läns visa prislistorna. Prover från femton län har lämnats in och intressanta fynd av t.ex. koppar har inkommit, främst från Norrbotten, Västerbotten och Gävleborgs län. Uppseendeväckande 5 (38)

6 Figur 1. Ivar van der Stijl, LKAB. Figur 2. Per Nilsson Norrlandsfonden, Benny Mattsson Boliden. Figur 3. Jan-Anders Perdahl, Mawson Resources, och Britt Lindell, Norrlandsfonden. 6 (38)

7 Dalarna Gävleborg 3 Jämtland Jönköping Halland Kalmar Kronoberg Norrbotten Södermanland 1 1 Uppsala 5 Värmland Västerbotten Västernorrland 8 1 Västra Götaland Östergötland Tabell 2. Provernas fördelning i antal per län. halter av sällsynta jordartsmetaller har hittats i Norrbotten, liksom ett rikt blockfynd av zinkblände. På första plats hamnade ett mycket intressant, stort blockfynd från Älvsbyns kommun. Blocket är mineraliserat med främst guld, koppar och molybden i en vulkanisk bergart som har stor utbredning. Vinnaren fick ensam Norrlandsfondens stora pris på kr. PROVGRANSKNING Totalt har 962 prover granskats under säsongen och som vanligt har flera intressanta fynd gjorts. En del har hittats på ställen där liknande fynd sedan tidigare inte är kända. Efter det att 2013 års mineraljakt upphörde den 15 september, har ytterligare 140 prover inkommit. Dessa prover har dock överförts till Genom det nya datoriserade granskningsprogrammet har granskningen blivit mer tidseffektiv. I många fall har flera prover från samma mineraljägare lagts under samma nummer, för att förenkla och effektivisera granskningen. Proverna är dock åtskilda genom specifika nummer. Prover från 107 mineraljägare har inskickats och totalt har 60 prover analyserats. Inte mindre än 75 nya mineraljägare finns bland dessa. Fältbesök har gjorts på tretton platser av SGU och på ytterligare fem platser av LKAB och Boliden. Proverna från 15 olika län är fördelade enligt tabell 2. Resultat av analyserna återfinns i bilaga 1. Bedömningen gjordes vid ett jurygranskningsmöte. Bilderna 1 3 visar juryn under arbetet med att bedöma bidragen. PRISUTDELNING Den stora prisutdelningen hölls i Älvsbyn i Norrbottens län. Sex deltagare från både Norrbotten och Västerbotten premierades där. En personlig uppvaktning fick tredjepristagaren Åke Lundkvist i Ockelbo för sitt fina fynd av flera block med kopparkis. Övriga pristagare fick pen- 7 (38)

8 Per Nilsson, Britt Lindell, Norrlandsfonden. Britt Lindell, Norrlandsfonden, tillsammans med förste pristagaren Janne Fjellström. ningpriser insatta på sina bankkonton. Alla arrangemang kring detta har fungerat bra, men med tanke på att hela Sverige nu ingår i Mineraljakten så får nog prisutdelningar planeras år från år, beroende på var de flesta prisfynden geografiskt är belägna. Det blir sannolikt omöjligt att som tidigare ha en prisutdelning i varje län, utan sammanslagningar mellan flera län är nog att vänta. Årets resultatlista täckte för första gången hela Sverige och inte som tidigare länsvisa listor SM i Mineraljakt, kan man säga! Britt Lindell, Norrlandsfonden, har haft en betydande roll i Mineraljakten ända sedan Prisutdelningen i Älvsbyn blev hennes sista innan pensioneringen. Hennes ersättare Per Nilsson, företagsanalytiker vid Norrlandsfonden, fick stifta bekantskap med många av pristagarna 8 (38)

9 vid årets prisutdelning. Från Mineraljakten önskar vi Britt en fin framtid som pensionär och ger henne ett stort tack för alla år! Samtidigt önskar vi Per välkommen och hoppas att han ska trivas i sin nya roll för Mineraljakten. 9 (38)

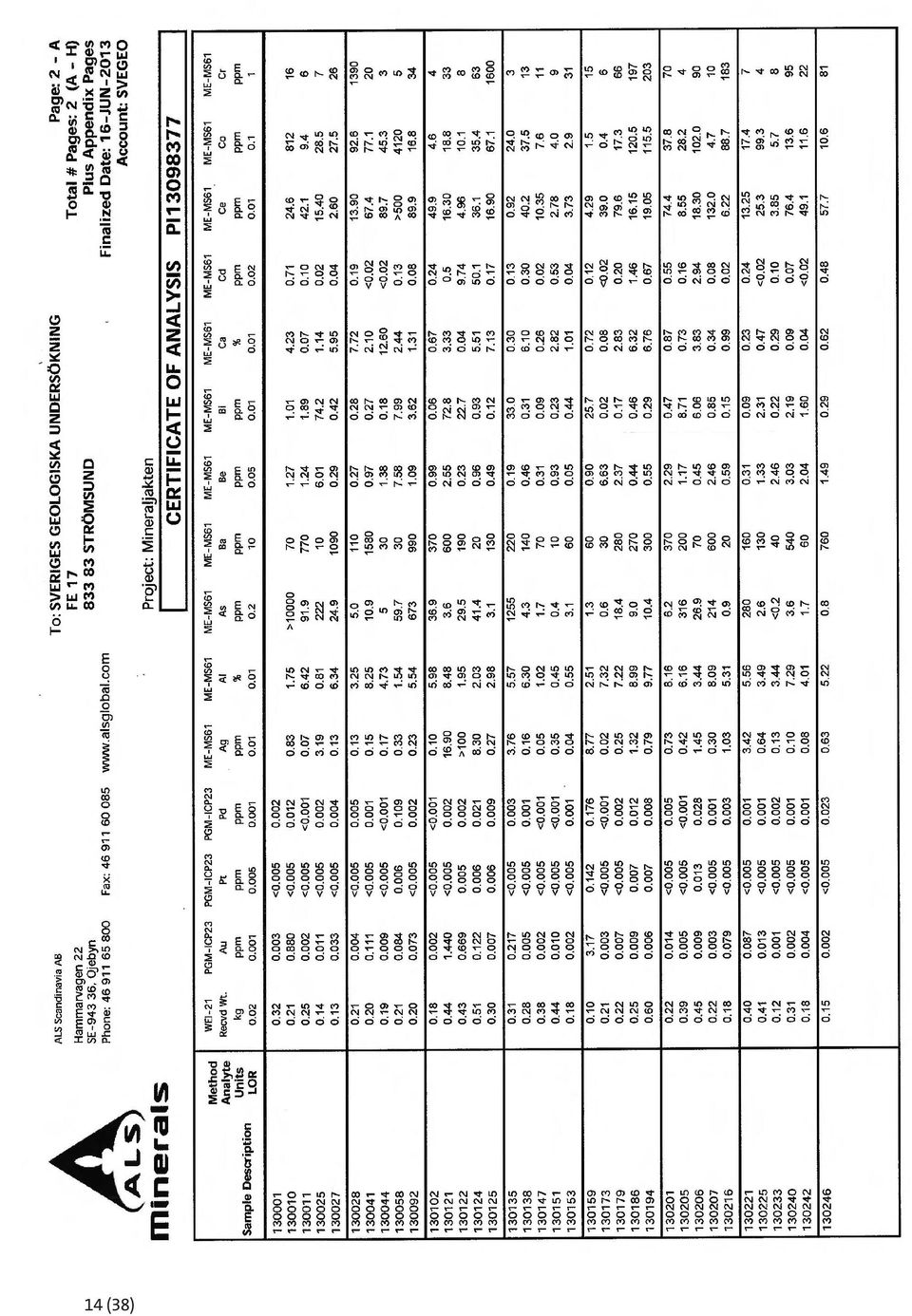

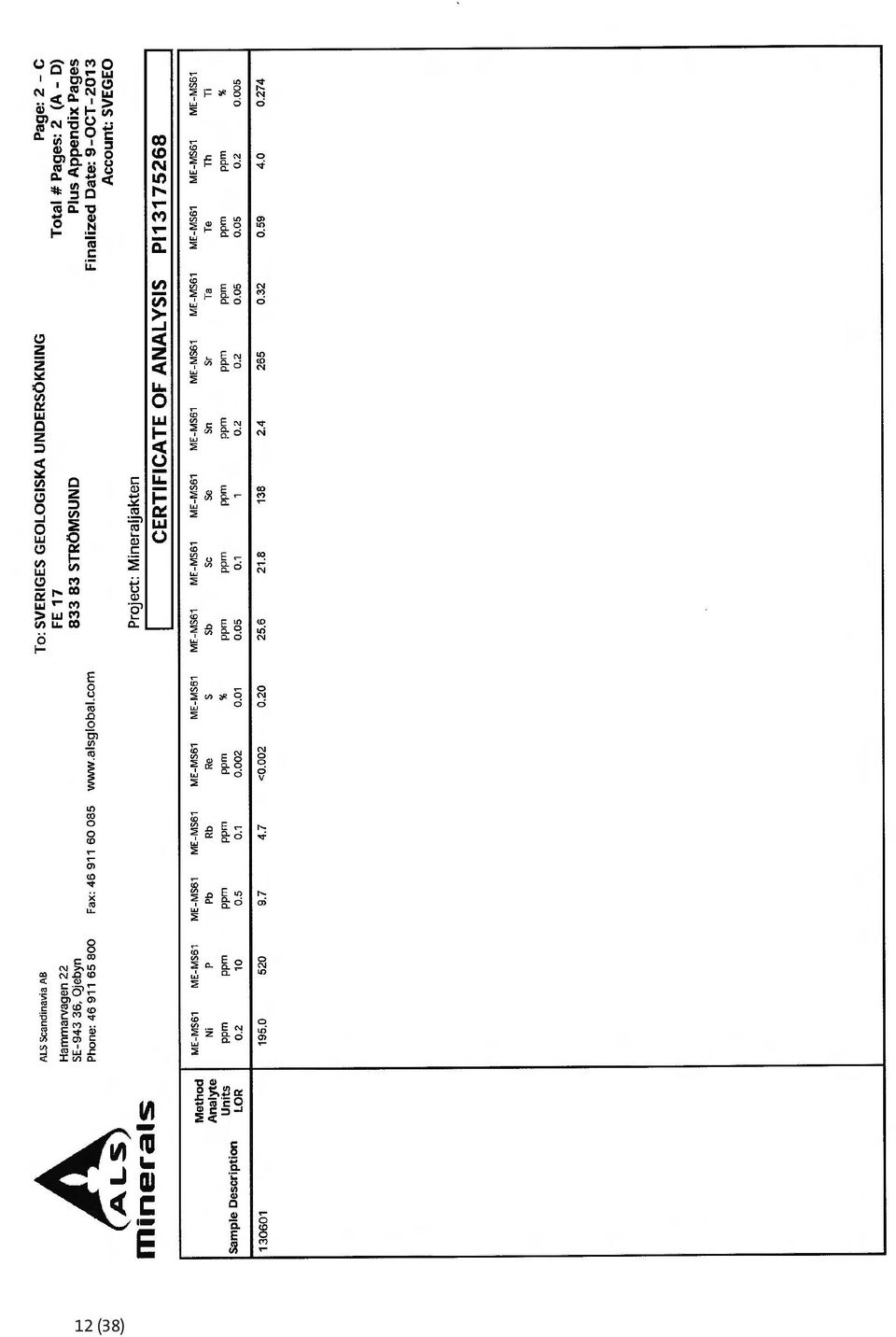

10 BILAGA 1 Analysresultat från insända prover 10 (38)

11 11 (38)

12 12 (38)

13 13 (38)

14 14 (38)

15 15 (38)

16 16 (38)

17 17 (38)

18 18 (38)

19 19 (38)

20 20 (38)

21 21 (38)

22 22 (38)

23 23 (38)

24 24 (38)

25 25 (38)

26 26 (38)

27 27 (38)

28 28 (38)

29 29 (38)

30 BILAGA 2 Resultatlista Mineraljakten :a PRIS Prissumma: kronor (Norrlandsfondens stora pris) Rapporterad av: Janne Fjellström, Luleå Registreringsnummer: Läge: Sörstrand, Älvsby kommun, Kbl 25K RN-koord / Beskrivning: Ett nyfynd i södra Norrbotten av en ny typ av guld-kopparmolybden-mineralisering. Denna typ av mineralisering har ofta en stor utbredning. Analys: 1.44 ppm Au, 16.9 ppm Ag, 72,8 ppm Bi, 724 ppm Mo, 0,82 % Cu, 4,41 % Fe 2:a PRIS Prissumma: kronor Rapporterad av: Sören Marklund, Arjeplog Registreringsnummer: Läge: 3 km SO Järfojaure, Arvidsjaur kommun Registreringsnummer: Läge: Arjeplogs kommun, Kbl 25I RN-koord / Beskrivning: Ett intressant kopparfynd i ett område där liknande fynd inte gjorts tidigare. Samma pristagare har ytterligare fynd, : Rik zinkblände i block, i ett känt område men där liknande fynd inte tidigare har gjorts. Analys: : 0,12 ppm Au, 11,45 ppm Ag, 1,145 % Cu, 10,75 % Fe : 21,4 %Zn, 1,31 % Cu, 22,7 %Fe, 0,13 ppm Au, 8,53 ppm Ag 3:e PRIS Prissumma: kronor Rapporterad av: Åke Lundkvist, Jädraås Registreringsnummer: Läge: Hyppasettsberget, Ockelbo kommun, Kbl 14G RN-koord / Beskrivning: Nyfynd av ett tiotal block med varierande kopparhalt. Blocken kan ha samband med de magnetiska anomalier som finns i närheten. Analys: : 0,02 ppm Au, 0,53 ppm Ag, 0,34 % Cu, 18,5 % Fe : 0,063 ppm Au, 0,92 ppm Ag, 0,85 % Cu, 18 % Fe 4:e PRIS Prissumma: kronor Rapporterad av: Kari Mäkitalo, Kurravaara Registreringsnummer: , Läge: Kurravaara, Kiruna kommun, Kbl 29J RN-koord / Beskrivning: Fynd av flera kopparblock med goda halter, som förstärker områdets potential. Analys: : 4,84 % Cu, 18,85 % Fe : 1,18 % Cu, 9,36 % Fe 5:e PRIS Prissumma: kronor Rapporterad av: Kristoffer Löfroth, Bureå Kurt Löfroth, Lövånger Registreringsnummer: Läge: Kyan/Fjällbyn, Skellefteå kommun, Kbl 22L RN-koord / Beskrivning: Intressant blockfynd av mafisk bergart, kopparmineraliserat och något guldförhöjt. Analys: 0,122 ppm Au, 8,3 ppm Ag, 0,27 % Cu, 25,1 % Fe DELAT 6:e PRIS Prissumma: kronor Rapporterad av: Martin Sjölin, Norsjö Registreringsnummer: Läge: Kvasmyrheden, Norsjö kommun, Kbl 23J Beskrivning: Malmkvartsit med förhöjning av guld och tellur (ny mineraljägare). Analys: 0,217 ppm Au, 3,76 ppm Ag, ppm As, 33 ppm Bi, 22,7 % Fe, 21,6 ppm Te Rapporterad av: Jan Johansson, Malå Registreringsnummer: Läge: Blausjaurliden, Malå kommun, Kbl 23I RN-koord / Beskrivning: Finkornig basisk bergart med lägre halter kopparkis. Liknande fynd har inte gjorts i området tidigare (ny mineraljägare). Analys: ppm Au, 1 49 ppm Ag, 29 3 ppm As, 0 18 % Cu, 10 5 % Fe 30 (38)

31 Rapporterad av: Andreas Åberg, Sundsvall, Torbjörn Larsson, Ankarsvik Registreringsnummer: , m.fl. Läge: Allsta, Sundsvall kommun, Kbl 17H RN-koord / Beskrivning: Hällfynden tillför information i ett tidigare känt område. Bra och detaljerat prospekteringsarbete av mineraljägarna! Analys: 12505: 0,022 ppm Au, 4,63 ppm Ag, 42,5 ppm Mo, 1,115 % Cu Rapporterad av: Börje Sellberg, Svenstavik, Margit Kjellin, Svenstavik Registreringsnummer: Läge: Svenstavikområdet, Berg kommun Beskrivning: Ny typ av kopparmineralisering i ett nytt område, men i låga halter. Analys: 290 ppm Co, 0,32 % Cu, 17,5 % Fe Rapporterad av: Johan Levander, Piteå Registreringsnummer: Läge: Kopparåsen,Kiruna kommun. Kbl 30I. RN-koord / Beskrivning: Mycket intressanta fynd av sällsynta jordartsmetaller, som har sitt ursprung någonstans i trakten! Om den exakta platsen för ursprunget hade kunnat verifieras så hade bedömningen blivit en helt annan. Analys: >500 ppm Ce, ppm Co, 0,29 % Cu, 27,7 % Fe, 78,3 ppm Ga, 3,41 ppm Ge, > ppm La, 110,5 ppm Th, 148,5 ppm Y 31 (38)

32 Gävleborgs län Regnr: Kartor som visar fyndplats Län: Gävleborg Reg.-nr: Västerbottens län Regnr: Åke Lundkvist, Jädraås 11 st block största 1x0,5x0,5 m, övriga 0,3x0,3x0,3 m. Nyfynd av ett tiotal block med varierande kopparhalt. Blocken kan ha samband med de magnetiska anomalier som finns i närheten. Analys: : 0.02 ppm Au, 0.53 ppm Ag, 0.34% Cu, 18.5% Fe : ppm Au, 0.92 ppm Ag, 0.85% Cu, 18% Fe Län: Västerbotten Reg.-nr: Kristoffer Löfroth, Bureå, Kurt Löfroth, Lövånger Block. Intressant blockfynd av mafisk bergart, kopparmineraliserat och något guldförhöjt. 32 (38) Analys: ppm Au, 8.3 ppm Ag, 0.27% Cu, 25.1% Fe

33 Västerbottens län Regnr: Län: Västerbotten Reg.-nr: Martin Sjölin, Norsjö Västernorrlands län Regnr: , Block. Malmkvartsit med förhöjning av guld och tellur. (Ny mineraljägare) Analys: ppm Au, 3.76 ppm Ag, 1255 ppm As, 33 ppm Bi, 22,7% Fe, 21.6 ppm Te Län: Västernorrland Reg.-nr: , Andreas Åberg, Sundsvall. Torbjörn Larsson Ankarsvik Hällfynden tillför information i ett tidigare känt område. Bra och detaljerat prospekteringsarbete av mineraljägarna! Analys: 12505: ppm Au, 4.63 ppm Ag, 42.5 ppm Mo 1.115% Cu 33 (38)

34 Västerbottens län Regnr: Län: Västerbotten Reg.-nr: Norrbottens län Regnr: Jan Johansson, Malå Finkornig basisk bergart med lägre halter kopparkis. Liknande fynd har inte gjorts i området tidigare. (Ny mineraljägare). Analys: ppm Au, 1.49 ppm Ag, 29.3 ppm As, 0.18% Cu, 10.5% Fe Län: Norrbotten Reg.-nr: Johan Levander, Piteå 34 (38) Mycket intressanta fynd av sällsynta jordartsmetaller, som har sitt ursprung någonstans i trakten! Om den exakta platsen för ursprunget har kunnat verifieras så har bedömningen blivit en helt annan. Analys: >500 ppm Ce, 4120 ppm Co, 0.29% Cu, 27.7% Fe, 78.3 ppm Ga, 3.41 ppm Ge, >10000 ppm La, ppm Th, ppm Y

35 Norrbottens län Regnr: Län: Norrbotten Janne Fjellström, Reg.-nr: Luleå Norrbottens län Regnr: Block 140x80x? cm. Ett nyfynd i den södra länsdelen av en ny typ av guld-koppar-molybden-mineralisering. Denna typ av mineralisering har ofta en stor utbredning. Analys: 1.44 ppm Au, 16.9 ppm Ag, 72.8 ppm Bi, 724 ppm Mo, 0.82% Cu, 4.41% Fe. Län: Norbotten Reg.-nr: Sören Marklund, Arjeplog Block 40x35x35 cm. Biotitgnejsig bergart med inslag av granater. Rika partier av kopparkis, mest koncentrerade till kvartsrika partier. Magnetiskt. Analys: 0.12 ppm Au, ppm Ag, 1,145% Cu, 10.75% Fe 35 (38)

36 Norrbottens län Regnr: , Norrbottens län Regnr: Län: Norrbotten Kari Mäkitalo, Kurravaara Reg.-nr: , Block 35x30x30 cm. Fynd av flera kopparblock med goda halter, som förstärker områdets potential. Analys: : 4.84% Cu, 18.85% Fe : 1.18% Cu, 9.36% Fe Län: Norrbotten Sören Marklund, Arjeplog Reg.-nr: x35x30 ca (sönderslaget). cm. Rik zinkblände i block, i ett känt område men där liknande fynd inte tidigare har gjorts. 36Analys: (38) 21,4%Zn, 1,31% Cu, 22,7%Fe,0,13 Au, 8,53 Ag.

37 BILAGA 3 Bilder från fältbesök under 2013 Koppar- och koboltfynd i Kiruna kommun. Sören Marklund vid ett av sina mineraljaktsfynd. Sören Marklund visar upp mineraljaktsfynd för bedömning. Jan Johansson, mineraljägare. 37 (38)

38 Åke Lundkvist, mineraljägare. Häll med kopparkis. Lokal: Svappavaara. Kari Mäkitalo vid sitt fynd av kopparkis. 38 (38)
