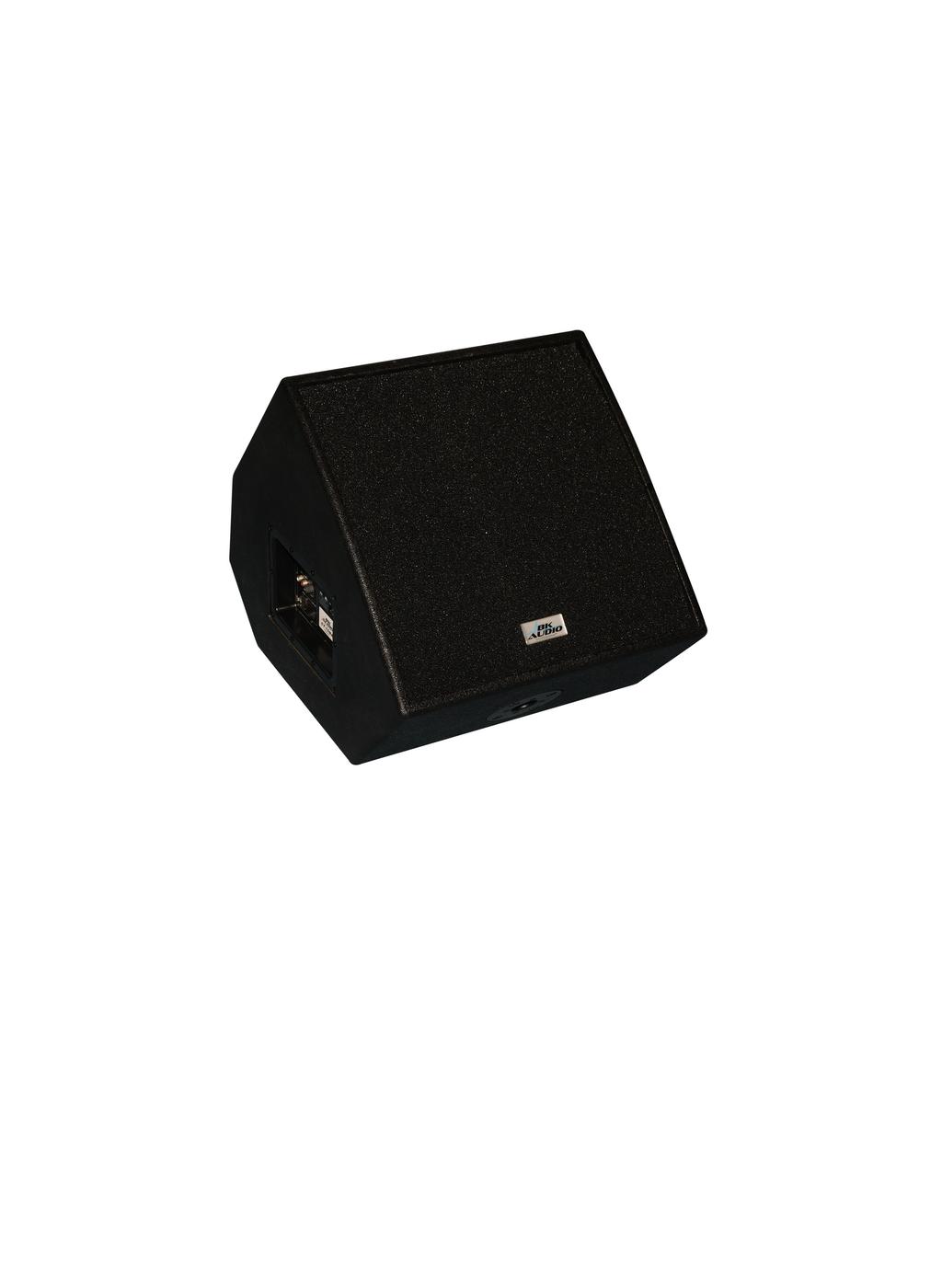

1 CENTAUR SERIES Användarmanual För 12 och 15 aktiv monitor CT-12MA CT-15MA BK Audio, Box 119, Ånge Tel: , Fax: bkaudio.se

2 INTRODUKTION Tack för att du valt ett BK audiosystem. BK Audio är ett svenskt märke. Vi har närmare 25 års erfarenhet att sälja och distribuera högtalarsystem. Med denna bakgrund har BK Audio grundats. Kvalité, prestanda, användarvänlighet till förmånligt pris, gör BK Audio till en vinnare. Viktiga säkerhetsföreskrifter för ditt BK Audio system Utsätt aldrig systemet för påverkan av fukt eller andra vätskor. Undvik alla typer av vätskor ex vaser eller liknande i dess närhet. Se alltid till att systemet står placerat så att du enkelt kan nå mains switchen och bryta strömmen. 1. Läs denna instruktion innan du startar användning av ditt system. 2. Förvara och spara denna manual. 3. Läs igenom alla säkerhetsföreskrifter för en säker hantering. SÄKERHETSFÖRESKRIFTER! 4. Följ alla instruktioner. 5. Använd aldrig systemet i närhet eller direkt påverkan av fukt eller kondens. 6. Rengör systemet med torr duk. Använd inte aerosol eller liknande rengöringsvätskor vid rengöring. Koppla alltid ur strömkabel vid rengöring. 7. Var noga med att aldrig blockera systemets ventilationsöppningar. 8. Placera aldrig systemet nära värmekällor som ex element, spisar eller annan apparatur som producerar värme. 9. Gör aldrig åverkan eller ändringar i varken strömkabel eller apparatens strömuttag. Denna triangel på din apparatur, uppmärksammar dig på att du kan utsättas för livsfara vid kontakt med oisolerade komponenter inuti apparaten. Öppna aldrig apparaten själv. All service skall göras av en av BK Audio auktoriserad serviceverkstad. Denna triangel uppmärksammar dig på att noggrant läsa och följa de säkerhetsinstruktioner som finns i din manual. 10. Skydda strömkabeln på bästa sätt från att trampas på eller annan fysisk åverkan. Åverkan kan betyda att ex apparatens strömuttag knäcks och att strömkablar exponeras, vilket kan betyda dödsfara vid kontakt. 11. Dra ur strömkabel vid exempelvis åska, eller när systemet inte används under längre perioder. 12. All typ av service och reparationer skall hänvisas till BK Audio eller av tillverkaren auktoriserad serviceverkstad. Är du tveksam, kontakta alltid tillverkaren. För att din säkerhet ska garanteras och när garanti åberopas, måste apparatur repareras av tillverkaren eller hos serviceverkstad som är auktoriserad av tillverkaren. FÖRSIKTIGHET: VARNING: För att minska risken för att få en elektrisk stöt öppna aldrig apparaten själv. Detta skall göras av auktoriserad serviceverkstad. Utsätt aldrig apparaten för fukt eller påverkan av några som helst typer av vätskor BK Audio är inte ansvarskyldig för någon skada i förhållande till produkter, service, denna garanti eller annat, inklusive - ekonomiska eller immateriella skador - det pris som betalades för produkten - förlust av vinst, inkomst, eller användning av produkten eller associerad produkt - indirekta eller tillfälliga skador eller följdskador.

3 VIKTIG INFORMATION NÄR DU STARTAR DITT SYSTEM När du startar upp systemet, var noga med att se till att samtliga gainkontroller står på noll, för att undvika att ev skador ska kunna orsakas av ex felaktiga anslutningar eller trasiga kablar, som kan föranleda onormala ljud som vid hög volym kan orsaka skador på ditt system. När du slagit på strömmen, vrid sedan upp volymen gradvis till normal nivå. Dessa försiktighetsåtgärder är viktiga för system med kraftiga slutsteg, då dessa slutsteg kan förstöra högtalarelement vid onormala situationer. Detta är en viktig handhavandeinstruktion som skyddar ditt system. FÖRKLARING AV PANELEN PÅ HÖGTALARENS BAKSIDA A. COMBOJACK (XLR/TELE) FÖR MIKROFON/INSTRUMENT B. PHONOINGÅNG FÖR CD/DAT C. BALANSERAD LINE INGÅNG För exempelvis mixer D. LOOP THRU Denna utgång ger samma signal som Line-in. Används för att linka ihop fler system till samma signalkälla. E. EXTERNAL SPEAKER Använder du om du vill driva ytterligare ett passivt kabinett med GX-12MA. OBS! Om du ansluter ytterligare en högtalare måste du vara säker på att den är på 8ohm. Anslutningar med 4ohms lådor eller flera 8ohms lådor är inte tillåtet. 1. GAIN Med denna ratt justerar du inångssignalen F. UTTAG FÖR NÄTKABEL OCH SÄKRINGSHÅLLARE 2. GAIN Med denna ratt justerar du inångssignalen för phonoingången 3-4. EQ (bas/diskant kontroll) 5. SIGNAL PEAK INDICATOR Signal peak indikatorn är till för att förhindra distortion från slutsteget. Denna indikatorlampa tänds när systemets limiter aktiveras. Det är normalt att denna lampa blinkar till då och då, men om den blinkar kontinuerligt eller lyser med fast sken, vrid då ned gainkontrollen. 6. MASTER VOLYM 7. LOW-CUT SWITCH Använd denna switch när du väljer att antingen använda högtalaren som ett mid/high kabinett i kombination med en sub woofers, eller som ett fullrange kabinett. 8. POWER SWITCH Använd denna switch för att slå på och av GX-12MA. Kontrollera innan påslag att volymkontrollerna är nedskruvade.

4 SPECIFICATION CT-12MA CT-15MA Cabin:et 12 speaker 15 speaker Nom. Impedance: 8 ohm 8 ohm Rated Power RMS: 200 w 300 w Program Power: 400 w 600 w SPL 1W / 1m: 98 db 100 db Max. SPL: 124 db 128 db Frequency Response (-10dB): KHz KHz Coverage Angle: 90*x90* 90*x90* Active Crossover Frequency: 2000 Hz 3000 Hz Loudspeaker: 12 Coaxial 15 Coaxial Material: MDF 15 mm MDF 15 mm Surface: Lacquer Lacquer Grille: 1 1 Dimensions (WxHxD): 400x420x400 mm 450x460x430 mm Package (WxHxD): 450x470x450 mm 500x510x480 mm Weight: 16 / 17,5 kg 19 / 21 kg Sound amplifier (mixer) Mic / Inst. Input: Neutrik combojack, balance, 600 ohm, max. 39 db Tape Input: 2 cinches, 20K ohm, max. 10 db Line In / Loop Thru: Neutrik XLR + Phone Jack, balance, 30K ohm, 6 db Freguency Range: 20 Hz - 25 khz (no subsonic speed) THD: 0.05% Equalizer: Low: 80 Hz, +/- 15dB High: 10 Hz, +/- 15dB Subsonic Speed: 40 Hz, 18dB/oct., Fixed Low Cut: 150 Hz, 24dB/oct., switch on-off possible (low freqency modulating function) Power Amplifier Output: Frequency Range: 20 Hz - 80 khz THD: 0.1% Speaker output: Neutrik Speakon Power Supply:

5 GARANTIKORT GENERELLA VILLKOR Alla BK Audio system omfattas av 1 års fabriksgaranti. Denna garanti omfattar fel i komponenter och montering och gäller 1 år fr.o.m inköpsdatum. Garantianspråk förutsätter att produkten hanterats enligt de instruktioner som är angivna i användarmanualen och omfattar inte skador som orsakats genom ovarsamhet eller onormalt hårt slitage. Garanti gäller ej om serienummer inte kan styrkas, eller är ändrat. Vid garantifel repareras produkten av BK Audio eller av oss godkänd och auktoriserad serviceverkstad. I de fall det är uppenbart att produkten hanterats ovarsamt eller har ett onormalt slitage, förbehåller vi oss rätten att neka garantianspråk. A. Reparationer utförs kostnadsfritt i de fall BK Audio godkänt detta och att kunden genom serienummer och inköpskvitto från återförsäljare kan styrka inköpet. B. Garantin förlorar sitt värde i följande fall: a. I de fall felaktig spänning har använts. (högre eller lägre än vanligt) b. I fall där produkten skadats genom ett felaktigt handhavande. c. Om ej auktoriserad tekniker eller annan person öppnat produkten, eller om originaldelar har ersatts. C. Garanti kan ej åberopas i följande fall: a. Skador som uppkommit genom lastning/lossning eller genom fysisk åverkan. b. Skador som uppkommit genom olyckor (brand, översvämning etc) D. Registrera alltid din produkt och var noggrann med att behålla ditt inköpskvitto. E. Garanti gäller endast i det land du köpt produkten. Köparens Information Namn Gatuadress Ort Postnummer Telefon Land Ja, jag vill ha information om BK Audio via e-post. Produkt Serienummer Inköpsdatum Dag Månad År Butikens / Återförsäljarens Adress Stämpel, om möjligt BK AUDIO Box Ånge
