BRUKSANVISNING. Code: sv

Transkript

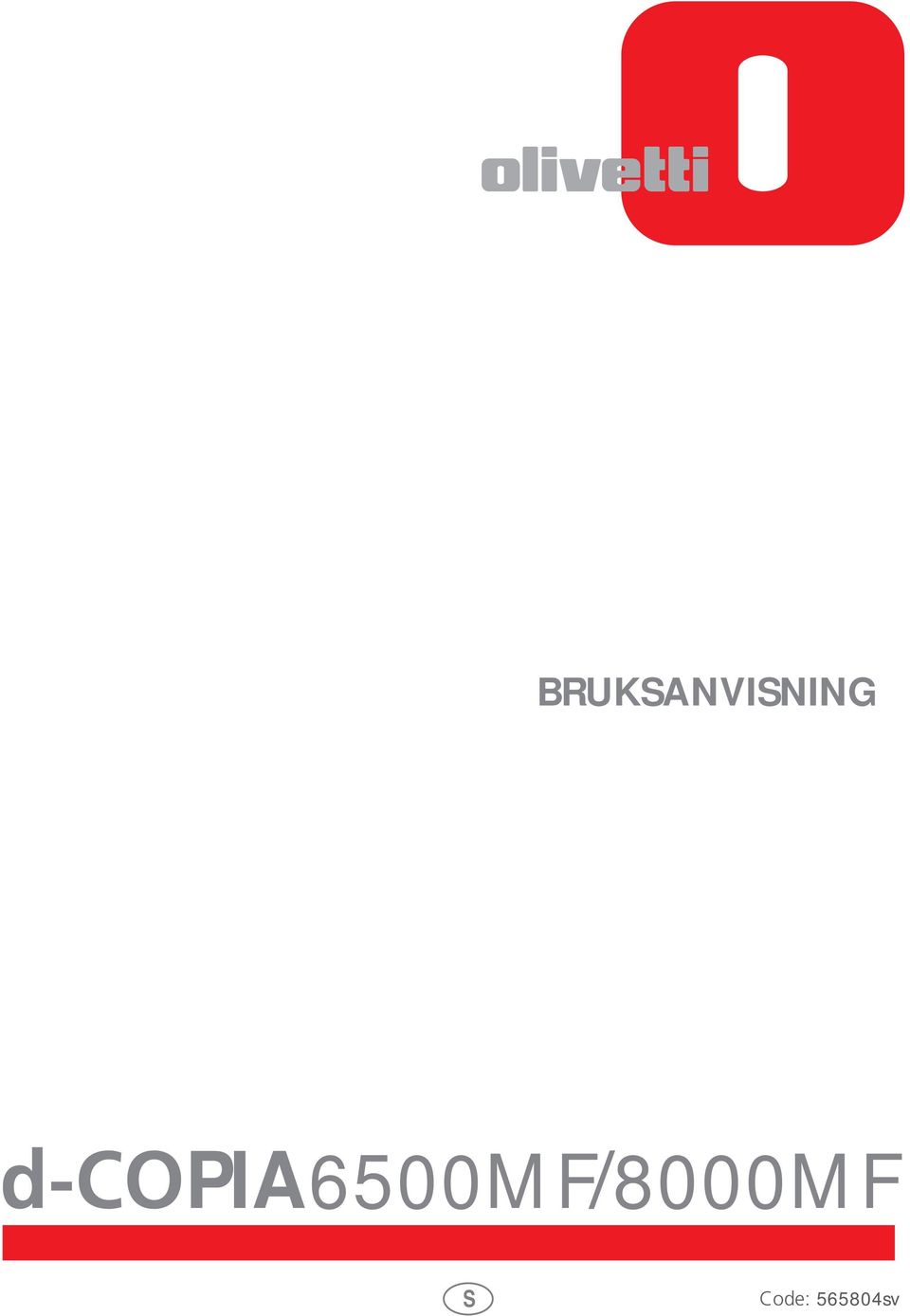

1 BRUKSANVISNING d-copia6500mf/8000mf S Code: sv

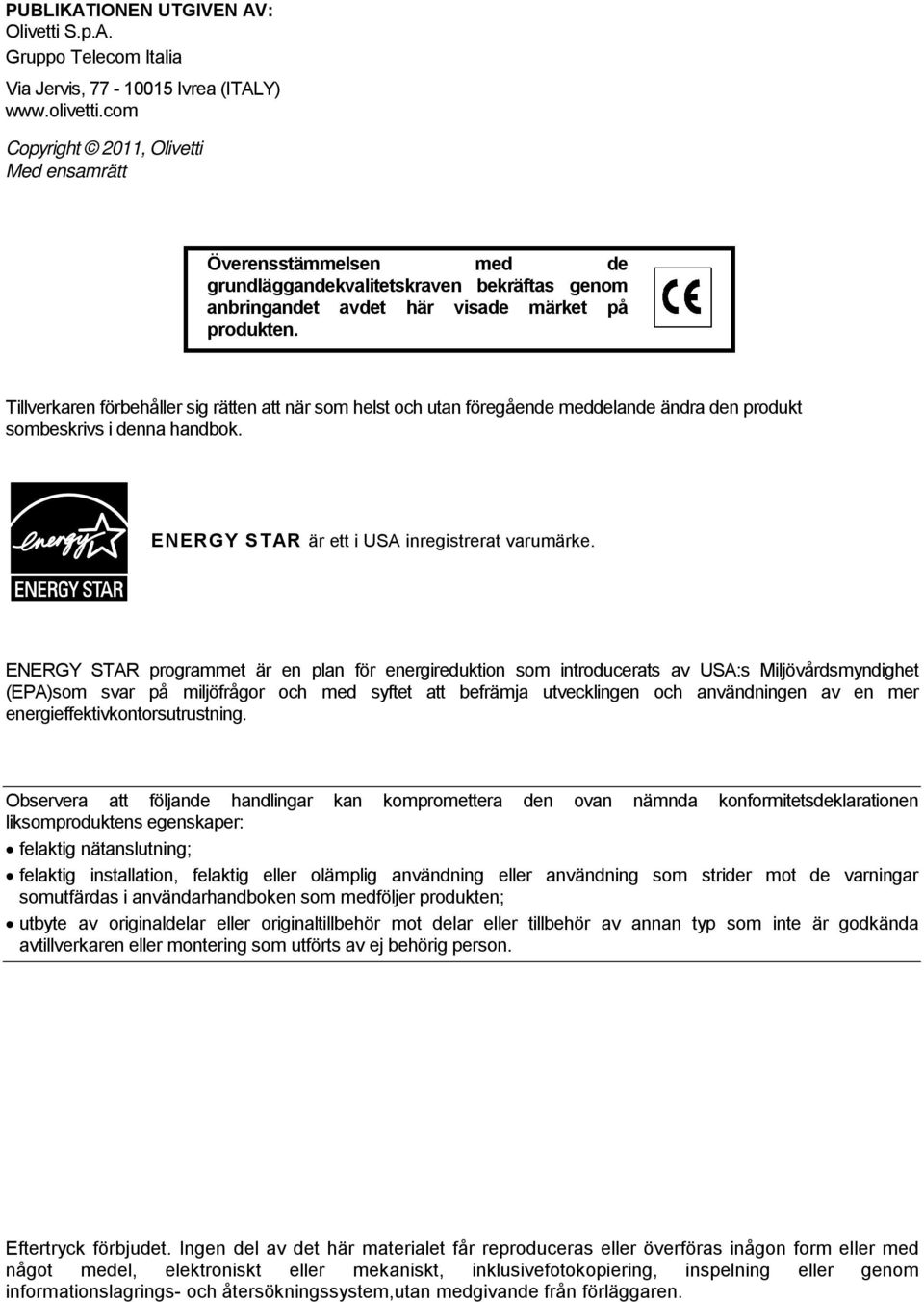

2 PUBLIKATIONEN UTGIVEN AV: Olivetti S.p.A. Gruppo Telecom Italia Via Jervis, Ivrea (ITALY) Copyright 2011, Olivetti Med ensamrätt Överensstämmelsen med de grundläggandekvalitetskraven bekräftas genom anbringandet avdet här visade märket på produkten. Tillverkaren förbehåller sig rätten att när som helst och utan föregående meddelande ändra den produkt sombeskrivs i denna handbok. ENERGY STAR är ett i USA inregistrerat varumärke. ENERGY STAR programmet är en plan för energireduktion som introducerats av USA:s Miljövårdsmyndighet (EPA)som svar på miljöfrågor och med syftet att befrämja utvecklingen och användningen av en mer energieffektivkontorsutrustning. Observera att följande handlingar kan kompromettera den ovan nämnda konformitetsdeklarationen liksomproduktens egenskaper: felaktig nätanslutning; felaktig installation, felaktig eller olämplig användning eller användning som strider mot de varningar somutfärdas i användarhandboken som medföljer produkten; utbyte av originaldelar eller originaltillbehör mot delar eller tillbehör av annan typ som inte är godkända avtillverkaren eller montering som utförts av ej behörig person. Eftertryck förbjudet. Ingen del av det här materialet får reproduceras eller överföras inågon form eller med något medel, elektroniskt eller mekaniskt, inklusivefotokopiering, inspelning eller genom informationslagrings- och återsökningssystem,utan medgivande från förläggaren.

3 Inledning Tack för att du har valt att köpa en d-copia 6500MF/d-Copia 8000MF. Syftet med denna bruksanvisning är att hjälpa dig att använda maskinen på rätt sätt, utföra rutinunderhåll och genomföra enkla felsökningsåtgärder vid behov, så att maskinen alltid bevaras i gott skick. Läs bruksanvisningen innan du börjar använda maskinen och förvara den sedan nära till hands. Vi rekommenderar att du använder våra förbrukningsmaterial. Vi ansvarar inte för skador som orsakas av att det har använts förbrukningsmaterial från andra tillverkare i denna maskin. I denna bruksanvisning kallas d-copia 6500MF/d-Copia 8000MF för 65 ppm-modellen respektive 80 ppmmodellen.. Medföljande bruksanvisningar Följande bruksanvisningar medföljer maskinen. Använd dem som referens vid behov. Quick Guide Beskriver funktioner som används ofta. Safety Guide Innehåller säkerhetsanvisningar för maskinens installation och användning. Läs denna guide innan du använder maskinen. Safety Guide (d-copia 6500MF/d-Copia 8000MF) Innehåller en beskrivning av maskinens installationsutrymme, varningsetiketter och övrig information. Läs denna guide innan du använder maskinen. DVD (Product Library) Bruksanvisning (denna handbok) FAX Operation Guide Card Authentication Kit (B) Operation Guide Data Security Kit (E) Operation Guide Embedded Web Server RX Operation Guide Printer Driver User Guide Network FAX Driver Operation Guide Network Tool for Direct Printing Operation Guide Network Print Monitor User Guide File Management Utilitiy User Guide

4

5 Säkerhetsanvisningar som används i denna bruksanvisning Vissa avsnitt i bruksanvisningen och vissa maskindelar har markerats med symboler som utgör säkerhetsvarningar. Dessa är till för att skydda användaren, andra personer och omgivande föremål samt att säkerställa korrekt och säker användning av maskinen. Nedan ges information om symbolerna och deras betydelse. Symboler VARNING! Anger risk för allvarliga personskador eller till och med dödsfall om användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de berörda punkterna. FÖRSIKTIGHET! Anger risk för personskador eller maskinskador om användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de berörda punkterna. Symbolen anger att det berörda avsnittet innehåller säkerhetsanvisningar. Typen av fara anges av själva symbolen.... [Allmän varning]... [Varning för hög temperatur] Symbolen anger att det berörda avsnittet innehåller information om förbjudna åtgärder. Typen av förbjuden åtgärd anges av själva symbolen.... [Varning om förbjuden åtgärd]... [Demontering förbjuden] Symbolen anger att det berörda avsnittet innehåller information om åtgärder som måste vidtas. Typen av nödvändig åtgärd anges av själva symbolen.... [Signal om nödvändig åtgärd]... [Dra ut kontakten ur eluttaget]... [Anslut alltid maskinen till ett jordat eluttag] Kontakta servicerepresentanten för att beställa en ny bruksanvisning om säkerhetsanvisningarna i denna bruksanvisning är oläsliga eller om själva bruksanvisningen kommer bort (mot en avgift). OBS! Ett original som liknar en sedel kan ibland inte kopieras korrekt eftersom maskinen är utrustad med en funktion som skyddar mot förfalskningar. i

6 Innehåll Innehåll Miljö iv Lasersäkerhet (Europa) vi Juridiska begränsningar av rätten att kopiera/skanna material vii EN ISO vii EK1-ITB vii Juridisk information och säkerhetsinformation viii 1 Delarnas namn Manöverpanel Maskin Förberedelser för användning Kontrollera tillbehören Ansluta kablarna Slå på/av strömmen Energisparläge och Auto energisparläge Viloläge och Autoviloäge Ändra manöverpanelens vinkel Välja språk för displayen [Språk] Ställa in datum och tid Installera nätverk (anslutning med LAN-kabel) Embedded Web Server RX (inställningar för e-post) Fylla på papper Lägga i original Grundläggande användning Inloggning/Utloggning Tangent Enter och Quick No. Search Touchpanelens display Förhandsgranskning av original Kopiera Skicka Skärm för destinationsbekräftelse Förberedelse för att skicka ett dokument till en dator Ange destination Användning av Dokumentlåda Avbryta jobb Skärmen Snabbinstallation Program Registrera genvägar (inställningarna för Kopiera, Skicka och Dokumentlåda) Använda Internetbrowser Användning av Veckotimer Kontroll av räknare Skärm Hjälp Underhåll Rutinunderhåll Rengöring Felsökning ii

7 Innehåll Åtgärda fel Åtgärder vid felmeddelanden Åtgärda pappersstopp Bilaga Tillvalsutrustning Bilaga-2 Papper Bilaga-4 Specifikationer Bilaga-12 Register Register-1 iii

8 Miljö Miljöförutsättningarna för användningen är följande. Temperatur: 10-32,5 C (Luftfuktigheten ska vara max. 70 % vid en temperatur på 32,5 C.) Luftfuktighet: % (Temperaturen ska vara max. 30 C vid en luftfuktighet på 80 %.) Använd bestruket papper vid en temperatur under 27 C och en luftfuktighet under 60 %. En ogynnsam omgivning kan påverka bildkvaliteten. Det rekommenderas att använda maskinen vid en temperatur på: Max C. Luftfuktighet: Ca %. Undvik dessutom följande platser när du väljer var maskinen ska stå. Maskinen registrerar och visar automatiskt följande meddelande när rumstemperaturen är för hög eller låg. Meddelande: Varning för hög temperatur! Sänk rumstemperaturen. eller Varning för låg temperatur! Höj rumstemperaturen.. Använd maskinen under optimala förhållanden genom att justera temperaturen och luftfuktigheten i rummet om meddelandet visas. Undvik platser nära fönster eller där maskinen utsätts för direkt solljus. Undvik vibrerande platser. Undvik platser där temperaturen varierar kraftigt. Undvik platser som direkt utsätts för varm eller kall luft. Undvik platser med dålig ventilation. Om golvet lätt repas av maskinens hjul, kan golvmaterialet komma att skadas om maskinen flyttas efter installationen. Under kopiering frigörs lite ozon, men det är en så liten mängd att det inte har någon effekt på människors hälsa. Lukten kan dock bli obehaglig om maskinen används under en längre tid i ett dåligt ventilerat rum eller om ett mycket stort antal kopior görs. För att arbetsmiljön ska förbli bra vid kopiering rekommenderar vi att maskinen ställs i ett rum med god ventilation. iv

9 Varningar vid hantering av förbrukningsvaror FÖRSIKTIGHET! Försök inte bränna upp tonerbehållaren eller resttonerbehållaren. Farliga gnistor kan orsaka brännskador. Förvara tonerbehållaren och resttonerbehållaren utom räckhåll för barn. Om toner råkar spillas ur tonerbehållaren eller resttonerbehållaren ska du undvika att andas in tonern eller få in den i munnen. Undvik även kontakt med ögon och hud. Om du råkar andas in toner ska du gå till en plats med frisk luft och skölja munnen grundligt med stora mängder vatten. Kontakta en läkare om du börjar hosta. Om du råkar svälja toner ska du skölja munnen med vatten och dricka 1-2 glas vatten för att späda ut innehållet i magen. Kontakta läkare vid behov. Om du råkar få toner i ögonen ska du skölja dem noga med vatten. Kontakta läkare om ögonen ändå ömmar. Om du får toner på huden ska du tvätta dig med tvål och vatten. Tvinga inte upp tonerbehållaren, och förstör inte tonerbehållaren eller resttonerbehållaren. Andra försiktighetsåtgärder Lämna tillbaka den tomma tonerbehållaren och resttonerbehållaren till din återförsäljare eller servicerepresentant. Insamlade tonerbehållare och resttonerbehållare återvinns eller kasseras i enlighet med gällande bestämmelser. Förvara maskinen på en plats där den inte utsätts för direkt solljus. Förvara maskinen på en plats där temperaturen håller sig under 40 ºC och det inte förekommer kraftiga temperatur- eller luftfuktighetssvängningar. Om maskinen ska stå oanvänd under en längre tid, bör papperet tas ut ur kassetten och MP-facket och läggas tillbaka i sin förpackning som sedan förseglas. Om faxen (tillval) har installerats går det inte att skicka/ta emot fax när huvudströmbrytaren är frånslagen. Slå inte från huvudströmbrytaren utan tryck på tangenten Power på manöverpanelen för att växla till Viloläge. v

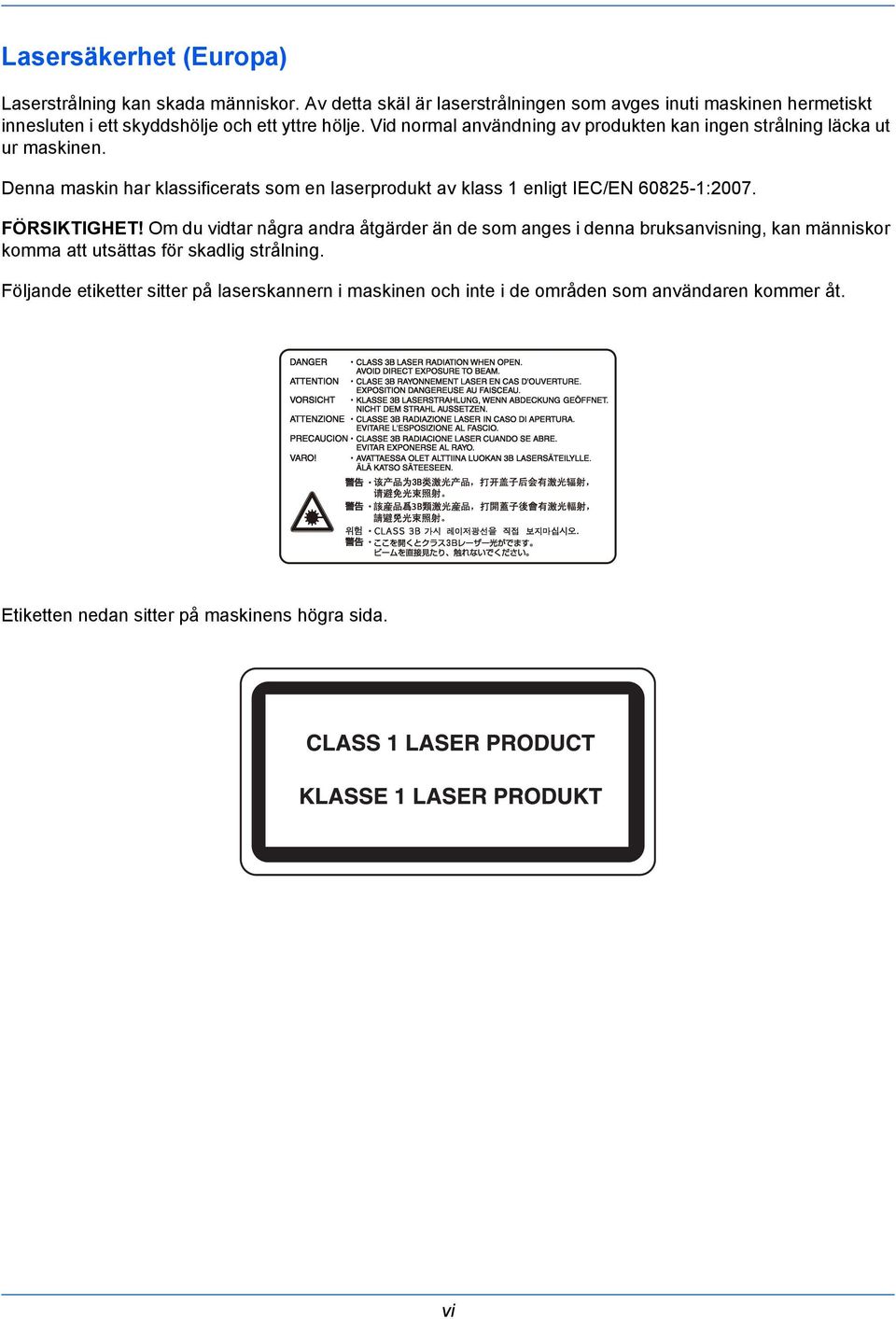

10 Lasersäkerhet (Europa) Laserstrålning kan skada människor. Av detta skäl är laserstrålningen som avges inuti maskinen hermetiskt innesluten i ett skyddshölje och ett yttre hölje. Vid normal användning av produkten kan ingen strålning läcka ut ur maskinen. Denna maskin har klassificerats som en laserprodukt av klass 1 enligt IEC/EN :2007. FÖRSIKTIGHET! Om du vidtar några andra åtgärder än de som anges i denna bruksanvisning, kan människor komma att utsättas för skadlig strålning. Följande etiketter sitter på laserskannern i maskinen och inte i de områden som användaren kommer åt. Etiketten nedan sitter på maskinens högra sida. vi

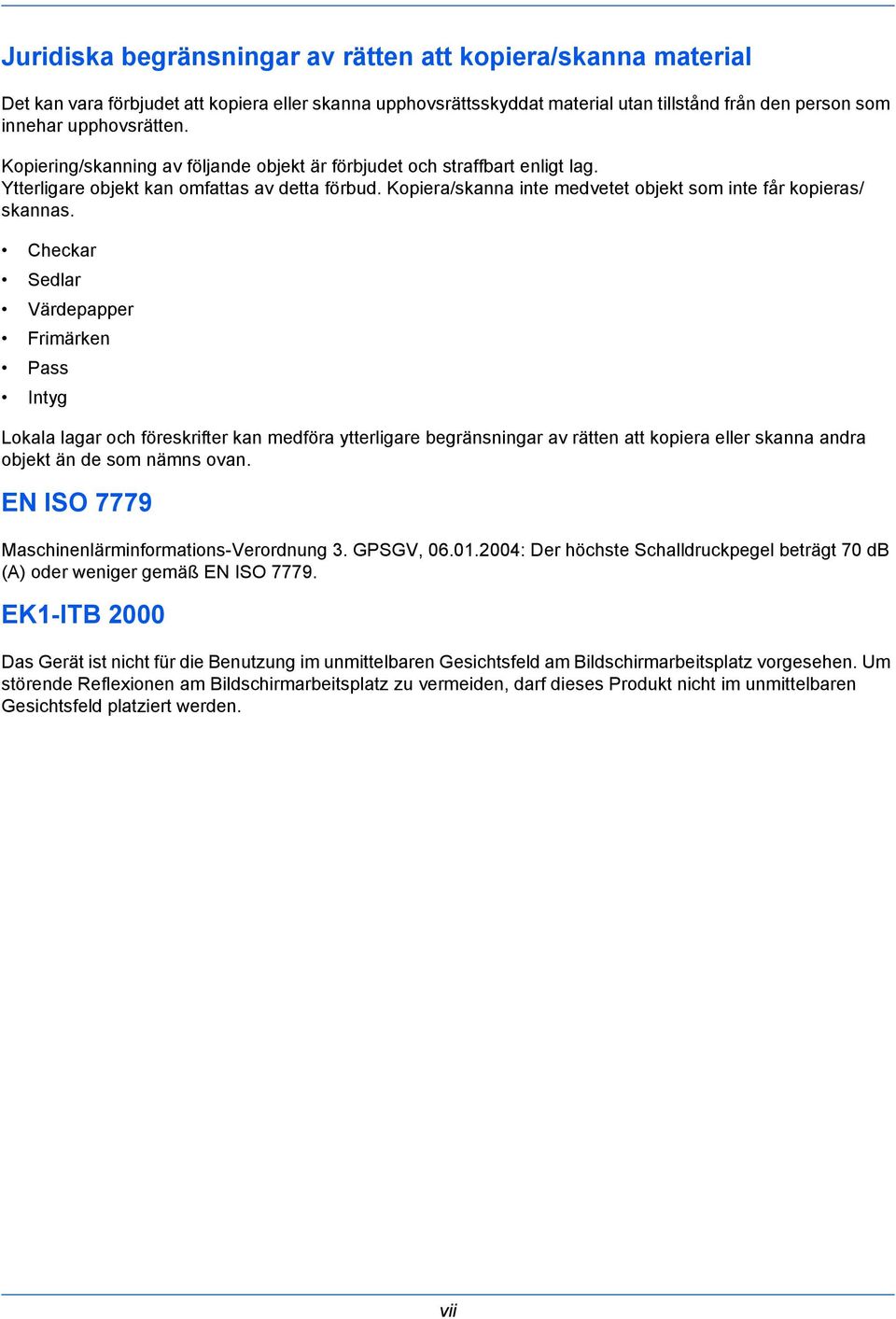

11 Juridiska begränsningar av rätten att kopiera/skanna material Det kan vara förbjudet att kopiera eller skanna upphovsrättsskyddat material utan tillstånd från den person som innehar upphovsrätten. Kopiering/skanning av följande objekt är förbjudet och straffbart enligt lag. Ytterligare objekt kan omfattas av detta förbud. Kopiera/skanna inte medvetet objekt som inte får kopieras/ skannas. Checkar Sedlar Värdepapper Frimärken Pass Intyg Lokala lagar och föreskrifter kan medföra ytterligare begränsningar av rätten att kopiera eller skanna andra objekt än de som nämns ovan. EN ISO 7779 Maschinenlärminformations-Verordnung 3. GPSGV, : Der höchste Schalldruckpegel beträgt 70 db (A) oder weniger gemäß EN ISO EK1-ITB 2000 Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen. Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden, darf dieses Produkt nicht im unmittelbaren Gesichtsfeld platziert werden. vii

12 Juridisk information och säkerhetsinformation Läs detta innan du använder maskinen. I detta kapitel finns information om följande ämnen: Juridisk information... ix Information om varumärken... ix Energisparfunktion... xvi Automatisk funktion för 2-sidig kopiering... xvi Pappersåtervinning... xvi Energy Star-programmet (ENERGY STAR )... xvi Om denna bruksanvisning...xvii viii

13 Juridisk information Det är förbjudet att kopiera eller på något annat sätt återge hela eller delar av denna bruksanvisning utan föregående skriftligt tillstånd från Olietti. Information om varumärken PRESCRIBE och KPDL är varumärken som tillhör Kyocera Corporation. Microsoft, Windows, Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7 och Internet Explorer är registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. PCL är ett varumärke som tillhör Hewlett-Packard Company. Adobe Acrobat, Adobe Reader och PostScript är varumärken som tillhör Adobe Systems, Incorporated. Ethernet är ett registrerat varumärke som tillhör Xerox Corporation. Novell och NetWare är registrerade varumärken som tillhör Novell, Inc. IBM och IBM PC/AT är varumärken som tillhör International Business Machines Corporation. AppleTalk, Bonjour, Macintosh och Mac OS är varumärken som tillhör Apple Inc. och är registrerade i USA och andra länder. TypeBankG-B, TypeBankM-M och Typebank-OCR är varumärken som tillhör TypeBank. Alla teckensnitt för europeiska språk som har installerats i denna maskin används i enlighet med de licensavtal som har tecknats med Monotype Imaging Inc. Helvetica, Palatino och Times är registrerade varumärken som tillhör Linotype GmbH. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery och ITC ZapfDingbats är registrerade varumärken som tillhör International Typeface Corporation. UFST MicroType -teckensnitt från Monotype Imaging Inc. har installerats i denna maskin. Denna maskin innehåller programvara med moduler som har utvecklats av Independent JPEG Group. Denna maskin innehåller den NF-modul som har utvecklats av ACCESS CO., Ltd. Denna produkt innehåller NetFront Browser från ACCESS CO., LTD. ACCESS, ACCESS logo och NetFront är varumärken eller registrerade varumärken som tillhör ACCESS CO., LTD. i USA, Japan och andra länder ACCESS CO., LTD. Alla rättigheter förbehålles. Java är ett registrerat varumärke som tillhör Oracle och/eller dess dotterbolag. Alla andra märkes- och produktnamn är registrerade varumärken eller varumärken som tillhör respektive företag. Symbolerna och används inte i denna bruksanvisning. ix

14 GPL/LGPL Denna produkt innehåller GPL ( och/eller LGPL ( licenses/lgpl.html) mjukvara som en del av den fasta programvaran. Du kan få källkoden och du tillåts kopiera, distribuera och ändra den enligt villkoren från GPL/LGPL. Open SSL License Copyright (c) The OpenSSL Project. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1 Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. 2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3 All advertising materials mentioning features or use of this software must display the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. ( / 4 The names OpenSSL Toolkit and OpenSSL Project must not be used to endorse or promote products derived from this software without prior written permission. For written permission, please contact openssl-core@openssl.org. 5 Products derived from this software may not be called OpenSSL nor may OpenSSL appear in their names without prior written permission of the OpenSSL Project. 6 Redistributions of any form whatsoever must retain the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit ( THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT AS IS AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. x

15 Original SSLeay License Copyright (C) Eric Young All rights reserved. This package is an SSL implementation written by Eric Young The implementation was written so as to conform with Netscapes SSL. This library is free for commercial and non-commercial use as long as the following conditions are aheared to. The following conditions apply to all code found in this distribution, be it the RC4, RSA, lhash, DES, etc., code; not just the SSL code. The SSL documentation included with this distribution is covered by the same copyright terms except that the holder is Tim Hudson Copyright remains Eric Young s, and as such any Copyright notices in the code are not to be removed. If this package is used in a product, Eric Young should be given attribution as the author of the parts of the library used. This can be in the form of a textual message at program startup or in documentation (online or textual) provided with the package. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1 Redistributions of source code must retain the copyright notice, this list of conditions and the following disclaimer. 2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3 All advertising materials mentioning features or use of this software must display the following acknowledgment: This product includes cryptographic software written by Eric Young (eay@cryptsoft.com) The word cryptographic can be left out if the rouines from the library being used are not cryptographic related :-). 4 If you include any Windows specific code (or a derivative thereof) from the apps directory (application code) you must include an acknowledgment: This product includes software written by Tim Hudson (tjh@cryptsoft.com) THIS SOFTWARE IS PROVIDED BY ERIC YOUNG AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. The licence and distribution terms for any publically available version or derivative of this code cannot be changed. i.e. this code cannot simply be copied and put under another distribution licence [including the GNU Public Licence.] xi

16 Monotype Imaging License Agreement 1 Software shall mean the digitally encoded, machine readable, scalable outline data as encoded in a special format as well as the UFST Software. 2 You agree to accept a non-exclusive license to use the Software to reproduce and display weights, styles and versions of letters, numerals, characters and symbols (Typefaces) solely for your own customary business or personal purposes at the address stated on the registration card you return to Monotype Imaging. Under the terms of this License Agreement, you have the right to use the Fonts on up to three printers. If you need to have access to the fonts on more than three printers, you need to acquire a multiuser license agreement which can be obtained from Monotype Imaging. Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement. 3 To protect proprietary rights of Monotype Imaging, you agree to maintain the Software and other proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and Typefaces. 4 You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup copy. You agree that any such copy shall contain the same proprietary notices as those appearing on the original. 5 This License shall continue until the last use of the Software and Typefaces, unless sooner terminated. This License may be terminated by Monotype Imaging if you fail to comply with the terms of this License and such failure is not remedied within thirty (30) days after notice from Monotype Imaging. When this License expires or is terminated, you shall either return to Monotype Imaging or destroy all copies of the Software and Typefaces and documentation as requested. 6 You agree that you will not modify, alter, disassemble, decrypt, reverse engineer or decompile the Software. 7 Monotype Imaging warrants that for ninety (90) days after delivery, the Software will perform in accordance with Monotype Imaging-published specifications, and the diskette will be free from defects in material and workmanship. Monotype Imaging does not warrant that the Software is free from all bugs, errors and omissions. The parties agree that all other warranties, expressed or implied, including warranties of fitness for a particular purpose and merchantability, are excluded. 8 Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging. In no event will Monotype Imaging be liable for lost profits, lost data, or any other incidental or consequential damages, or any damages caused by abuse or misapplication of the Software and Typefaces. 9 Massachusetts U.S.A. law governs this Agreement. 10 You shall not sublicense, sell, lease, or otherwise transfer the Software and/or Typefaces without the prior written consent of Monotype Imaging. 11 Use, duplication or disclosure by the Government is subject to restrictions as set forth in the Rights in Technical Data and Computer Software clause at FAR , subdivision (b)(3)(ii) or subparagraph (c)(1)(ii), as appropriate. Further use, duplication or disclosure is subject to restrictions applicable to restricted rights software as set forth in FAR (c)(2). 12 You acknowledge that you have read this Agreement, understand it, and agree to be bound by its terms and conditions. Neither party shall be bound by any statement or representation not contained in this Agreement. No change in this Agreement is effective unless written and signed by properly authorized representatives of each party. By opening this diskette package, you agree to accept the terms and conditions of this Agreement. xii

17 Knopflerfish License This product includes software developed by the Knopflerfish Project. Copyright The Knopflerfish Project. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the KNOPFLERFISH project nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Apache License (Version 2.0) Apache License Version 2.0, January TERMS AND CONDITIONS FOR USE, REPRODUCTION, AND DISTRIBUTION 1 Definitions. License shall mean the terms and conditions for use, reproduction, and distribution as defined by Sections 1 through 9 of this document. Licensor shall mean the copyright owner or entity authorized by the copyright owner that is granting the License. Legal Entity shall mean the union of the acting entity and all other entities that control, are controlled by, or are under common control with that entity. For the purposes of this definition, control means (i) the power, direct or indirect, to cause the direction or management of such entity, whether by contract or otherwise, or (ii) ownership of fifty percent (50%) or more of the outstanding shares, or (iii) beneficial ownership of such entity. You (or Your ) shall mean an individual or Legal Entity exercising permissions granted by this License. Source form shall mean the preferred form for making modifications, including but not limited to software source code, documentation source, and configuration files. Object form shall mean any form resulting from mechanical transformation or translation of a Source form, including but not limited to compiled object code, generated documentation, and conversions to other media types. xiii

18 Work shall mean the work of authorship, whether in Source or Object form, made available under the License, as indicated by a copyright notice that is included in or attached to the work (an example is provided in the Appendix below). Derivative Works shall mean any work, whether in Source or Object form, that is based on (or derived from) the Work and for which the editorial revisions, annotations, elaborations, or other modifications represent, as a whole, an original work of authorship. For the purposes of this License, Derivative Works shall not include works that remain separable from, or merely link (or bind by name) to the interfaces of, the Work and Derivative Works thereof. Contribution shall mean any work of authorship, including the original version of the Work and any modifications or additions to that Work or Derivative Works thereof, that is intentionally submitted to Licensor for inclusion in the Work by the copyright owner or by an individual or Legal Entity authorized to submit on behalf of the copyright owner. For the purposes of this definition, submitted means any form of electronic, verbal, or written communication sent to the Licensor or its representatives, including but not limited to communication on electronic mailing lists, source code control systems, and issue tracking systems that are managed by, or on behalf of, the Licensor for the purpose of discussing and improving the Work, but excluding communication that is conspicuously marked or otherwise designated in writing by the copyright owner as Not a Contribution. Contributor shall mean Licensor and any individual or Legal Entity on behalf of whom a Contribution has been received by Licensor and subsequently incorporated within the Work. 2 Grant of Copyright License. Subject to the terms and conditions of this License, each Contributor hereby grants to You a perpetual, worldwide, non-exclusive, no-charge, royalty-free, irrevocable copyright license to reproduce, prepare Derivative Works of, publicly display, publicly perform, sublicense, and distribute the Work and such Derivative Works in Source or Object form. 3 Grant of Patent License. Subject to the terms and conditions of this License, each Contributor hereby grants to You a perpetual, worldwide, non-exclusive, no-charge, royalty-free, irrevocable (except as stated in this section) patent license to make, have made, use, offer to sell, sell, import, and otherwise transfer the Work, where such license applies only to those patent claims licensable by such Contributor that are necessarily infringed by their Contribution(s) alone or by combination of their Contribution(s) with the Work to which such Contribution(s) was submitted. If You institute patent litigation against any entity (including a cross-claim or counterclaim in a lawsuit) alleging that the Work or a Contribution incorporated within the Work constitutes direct or contributory patent infringement, then any patent licenses granted to You under this License for that Work shall terminate as of the date such litigation is filed. 4 Redistribution. You may reproduce and distribute copies of the Work or Derivative Works thereof in any medium, with or without modifications, and in Source or Object form, provided that You meet the following conditions: (a)you must give any other recipients of the Work or Derivative Works a copy of this License; and (b)you must cause any modified files to carry prominent notices stating that You changed the files; and (c)you must retain, in the Source form of any Derivative Works that You distribute, all copyright, patent, trademark, and attribution notices from the Source form of the Work, excluding those notices that do not pertain to any part of the Derivative Works; and (d)if the Work includes a NOTICE text file as part of its distribution, then any Derivative Works that You distribute must include a readable copy of the attribution notices contained within such NOTICE file, excluding those notices that do not pertain to any part of the Derivative Works, in at least one of the following places: within a NOTICE text file distributed as part of the Derivative Works; within the Source form or documentation, if provided along with the Derivative Works; or, within a display generated by the Derivative Works, if and wherever such third-party notices normally appear. The contents of the NOTICE file are for informational purposes only and do not modify the License. You may add Your own attribution notices within Derivative Works that You distribute, alongside or as an addendum to the NOTICE text from the Work, provided that such additional attribution notices cannot be construed as modifying the License. xiv

19 You may add Your own copyright statement to Your modifications and may provide additional or different license terms and conditions for use, reproduction, or distribution of Your modifications, or for any such Derivative Works as a whole, provided Your use, reproduction, and distribution of the Work otherwise complies with the conditions stated in this License. 5 Submission of Contributions. Unless You explicitly state otherwise, any Contribution intentionally submitted for inclusion in the Work by You to the Licensor shall be under the terms and conditions of this License, without any additional terms or conditions. Notwithstanding the above, nothing herein shall supersede or modify the terms of any separate license agreement you may have executed with Licensor regarding such Contributions. 6 Trademarks. This License does not grant permission to use the trade names, trademarks, service marks, or product names of the Licensor, except as required for reasonable and customary use in describing the origin of the Work and reproducing the content of the NOTICE file. 7 Disclaimer of Warranty. Unless required by applicable law or agreed to in writing, Licensor provides the Work (and each Contributor provides its Contributions) on an AS IS BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied, including, without limitation, any warranties or conditions of TITLE, NON-INFRINGEMENT, MERCHANTABILITY, or FITNESS FOR A PARTICULAR PURPOSE. You are solely responsible for determining the appropriateness of using or redistributing the Work and assume any risks associated with Your exercise of permissions under this License. 8 Limitation of Liability. In no event and under no legal theory, whether in tort (including negligence), contract, or otherwise, unless required by applicable law (such as deliberate and grossly negligent acts) or agreed to in writing, shall any Contributor be liable to You for damages, including any direct, indirect, special, incidental, or consequential damages of any character arising as a result of this License or out of the use or inability to use the Work (including but not limited to damages for loss of goodwill, work stoppage, computer failure or malfunction, or any and all other commercial damages or losses), even if such Contributor has been advised of the possibility of such damages. 9 Accepting Warranty or Additional Liability. While redistributing the Work or Derivative Works thereof, You may choose to offer, and charge a fee for, acceptance of support, warranty, indemnity, or other liability obligations and/or rights consistent with this License. However, in accepting such obligations, You may act only on Your own behalf and on Your sole responsibility, not on behalf of any other Contributor, and only if You agree to indemnify, defend, and hold each Contributor harmless for any liability incurred by, or claims asserted against, such Contributor by reason of your accepting any such warranty or additional liability. END OF TERMS AND CONDITIONS APPENDIX: How to apply the Apache License to your work. To apply the Apache License to your work, attach the following boilerplate notice, with the fields enclosed by brackets [] replaced with your own identifying information. (Don't include the brackets!) The text should be enclosed in the appropriate comment syntax for the file format. We also recommend that a file or class name and description of purpose be included on the same printed page as the copyright notice for easier identification within third-party archives. Copyright [yyyy] [name of copyright owner] Licensed under the Apache License, Version 2.0 (the License ); you may not use this file except in compliance with the License. You may obtain a copy of the License at Unless required by applicable law or agreed to in writing, software distributed under the License is distributed on an AS IS BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. See the License for the specific language governing permissions and limitations under the License. xv

20 Energisparfunktion Maskinen har ett Energisparläge, i vilket energiförbrukningen minskas en viss tid efter det att maskinen användes senast, samt ett Viloläge där skrivar- och faxfunktionerna är i ett vänteläge och energiförbrukningen minskas till ett minimum när maskinen inte används under en viss tidsperiod. Energisparläge Maskinen försätts automatiskt i Energisparläge när det har gått 2 minuter efter det att maskinen användes senast. Användaren kan själv ange tidsperioden för inaktivitet innan Energisparläge aktiveras. Mer information finns i Energisparläge och Auto energisparläge på sidan 2-9. Viloläge Maskinen försätts automatiskt i Viloläge när det har gått 60 minuter efter det att maskinen användes senast. Användaren kan själv förlänga den inaktiva tidsperiod som krävs innan Viloläge aktiveras. Mer information finns i Viloläge och Autoviloäge på sidan Automatisk funktion för 2-sidig kopiering Maskinen har 2-sidig kopiering som standard. Om två 1-sidiga original exempelvis kopieras på samma pappersark som en 2-sidig kopia, reduceras pappersförbrukningen. Mer information finns i Dubbelsidig på sidan Pappersåtervinning Maskinen kan hantera återvunnet papper vilket minskar belastningen på miljön. Din återförsäljare eller servicerepresentant kan ge information om vilka papperstyper som rekommenderas. Energy Star-programmet (ENERGY STAR ) I egenskap av ett företag som deltar i det internationella Energy Star-programmet, har vi kunnat konstatera att denna maskin överensstämmer med de standarder som har fastställts i det internationella Energy Star-programmet. xvi

21 Om denna bruksanvisning Denna bruksanvisning innehåller följande kapitel: Kapitel 1 - Delarnas namn Identifierar maskinens delar och tangenterna på manöverpanelen. Kapitel 2 - Förberedelser för användning Förklarar hur du lägger i papper och original, ansluter maskinen samt vilka konfigurationer som krävs innan den börjar användas. Kapitel 3 - Grundläggande användning Beskriver tillvägagångssättet för basfunktionerna vid kopiering, utskrift och skanning. Kapitel 4 - Underhåll Beskriver rengöring och byte av toner. Kapitel 5 - Felsökning Förklarar hur du hanterar felmeddelanden, pappersstopp och andra problem. Bilaga Listar maskinspecifikationerna. Presenterar den tillvalsutrustning som finns att få till denna maskin. Ger information om mediatyper och pappersformat. xvii

22 Konventioner som används i denna bruksanvisning Följande konventioner används alltefter beskrivningens art. Skrivsätt Beskrivning Exempel Fet [Normal] Kursiv Obs! Viktigt! Försiktighet! Indikerar en tangent på manöverpanelen eller en skärmbild på datorn. Indikerar tangenter på touchpanelen. Indikerar meddelanden som visas på touchpanelen. Används för att betona ett nyckelord, en nyckelfras eller hänvisningar till ytterligare information. Indikerar ytterligare information eller åtgärder för referens. Anger sådant som är nödvändigt eller förbjudet för att undvika problem. Indikerar anvisningar som måste följas för att förhindra skador eller att maskinen går sönder. Tryck på tangenten Start. Tryck på [OK]. Redo att kopiera visas. Mer information finns i Viloläge och Autoviloläge på sidan 2-9. OBS! VIKTIGT! FÖRSIKTIGHET! Beskrivning av användningsproceduren I denna bruksanvisning används tangenterna på touchpanelen på följande sätt: Faktisk procedur Tryck på [Kopiera]. Tryck på [Nästa] i Snabbinstallation. Tryck på [ ] två gånger. Tryck på [Ändra] i Originalbild. Beskrivning i denna Bruksanvisning Tryck på [Kopiera], [Nästa] i Snabbinstallation, [ ] två gånger och sedan på [Ändra] i Originalbild. xviii

23 Original- och pappersformat I detta avsnitt förklaras det beteckningssystem som används i denna bruksanvisning när det talas om originaloch pappersformat. Liksom när det gäller A4, B5 och Letter, som kan användas horisontellt eller vertikalt, anges horisontell orientering av original eller papper med ett tillägg av bokstaven R. Placeringsanvisningar Angivet format * Vertikal riktning A4, B5, A5, B6, A6, 16K, Letter, Statement Original Papper Måttet A är större än B för originalet/papperet. Horisontell riktning A4-R, B5-R, A5-R, B6-R, A6-R, 16K- R, Letter-R, Statement-R Original Papper Måttet A är mindre än B för originalet/papperet. * Vilket format på originalet/papperet som kan användas beror på funktionen och källfacket. Mer information finns på den sida som beskriver respektive funktion eller källfack. Ikoner på touchpanelen Följande ikoner används för att indikera inställda original- och pappersriktningar på touchpanelen. Placeringsanvisningar Original Papper Vertikal riktning Horisontell riktning xix

24 xx

25 1 Delarnas namn I detta kapitel beskrivs maskinens delar och manöverpanelens tangenter. Manöverpanel Maskin

26 Delarnas namn Manöverpanel Blinkar under utskrift, sändning och mottagning av fax, sändning av skanningsdata och mottagning av utskriftsdata. Blinkar när maskinen läser från hårddisken, faxminnet eller USBminnet (artikel för allmänt bruk). Lyser eller blinkar när ett fel inträffar och ett jobb avbryts. Ändrar touchpanelen till förstorad visning i skärmen Kopiera eller skärmen Skicka. Visar hjälpfunktionerna. Försätter maskinen i Energisparläge. Avslutar användningen (loggar ut) i skärmen Administration. Visar skärmen Kopiera. Visar skärmen Skicka. Du kan också välja att visa skärmen Adressbok. Visar skärmen Fax. Visar skärmen Dokumentlåda. Visar skärmen Program. Visar skärmen Status/avbryt jobb. 1-2

27 Delarnas namn 1 Raderar siffror och tecken. Pausar pågående utskriftsjobb. Återställer inställningarna till standardinställningarna. Visar System Menu. Visar antalet utskrivna ark och antalet skannade sidor. Tänd när maskinens huvudströmbrytare är tillslagen. Försätter maskinen i Viloläge. Går ur Viloläge om maskinen är i Viloläge. Visar skärmen Avbryt kopiering. Startar kopieringen, skanningen och bearbetningen för inställningen. Slutför inmatningen med siffertangenterna och skärmen vid inställningen av funktionerna. Används tillsammans med skärmens [OK]. Upphäver redan registrerade destinationer och program för sändning. Siffertangenter. Anger siffror och symboler. 1-3

28 Delarnas namn Maskin e 6 6-f 6-b 6-c 6-c 6-a 6-g 6-j 6-i 6-h 1 Postfack (tillval) 2 Främre lucka 3 Slutdel (tillval) 4 Dokumentbehandlare 5 Manöverpanel 6 Kassett 1-7 (5-7 är tillval) 6-a: Kassett 1 6-b: Kassett 2 6-c: Kassett 3 6-d: Kassett 4 6-e: Kassett 5 6-f: Kassett 6 6-g: Kassett 7 6-h: Kassett 5 6-i: Kassett 6 6-j: Kassett 7 1-4

29 Delarnas namn Nätverkskontakt 8 USB-port (A2) 9 USB-kontakt (B1) 10 Gränssnitt för tillval 19 Resttonerbehållare 20 Release-knapp 21 Rengöringsborste 22 Frigöringsspak för tonerbehållare 11 Indikatorer för originalformat 12 Dokumentglas 13 Slitglas 14 Gemfack 15 Tonerbehållare (Black) 16 Nedre fack till vänster 17 Övre fack till vänster 18 Handtag 1-5

30 Delarnas namn Papperslängdstöd 24 Spärr (pappersbreddstöd) 25 Inställningsreglage för pappersbredd 26 USB-port (A1) 27 Höger fack 28 Höger lucka 1 29 Spak för höger lucka 1 30 Spak för höger lucka 2 31 Höger lucka 2 32 Pappersbreddstöd 33 MP-fackets stödsektion 34 MP-fack 35 Handtag 36 Höger lucka 4 37 Spak för höger lucka 4 38 Höger lucka 3 39 Spak för höger lucka 3 40 Huvudströmbrytare 1-6

31 2 Förberedelser för användning I detta kapitel beskrivs vilka förberedelser som krävs innan maskinen används för första gången, samt hur du fyller på papper och original. Kontrollera tillbehören Ansluta kablarna Slå på/av strömmen Energisparläge och Auto energisparläge Viloläge och Autoviloäge Ändra manöverpanelens vinkel Välja språk för displayen [Språk] Ställa in datum och tid Installera nätverk (anslutning med LAN-kabel) Embedded Web Server RX (inställningar för e-post) Fylla på papper Lägga i original

32 Förberedelser för användning Kontrollera tillbehören Kontrollera att följande tillbehör medföljer. Safety Guide Quick Guide DVD (Product Library) CD-ROM (TWAIN-kompatibelt program)* * Detta tillbehör medföljer inte i vissa länder och regioner. Dokument på den medföljande DVD-n. Den medföljande DVD-n (Product Library) innehåller följande dokument. Använd dem som referens vid behov. Dokument Bruksanvisning (denna handbok) FAX Operation Guide Card Authentication Kit (B) Operation Guide Data Security Kit (E) Operation Guide Embedded Web Server RX Operation Guide Printer Driver User Guide Network FAX Driver Operation Guide Network Tool for Direct Printing Operation Guide Network Print Monitor User Guide File Management Utility User Guide 2-2

33 Förberedelser för användning Förbereda de kablar som behövs Följande gränssnitt finns tillgängliga för anslutning av maskinen till en dator. Förbered de kablar som behövs för det gränssnitt som du använder. Tillgängliga standardgränssnitt 2 Funktion Gränssnitt Kabel som behövs Skrivare/skanner /nätverksfax* Nätverksgränssnitt LAN (10BASE-T eller 100BASE-TX, 1000BASE-T skärmad) Skrivare USB-gränssnitt USB 2.0-kompatibel kabel (Hi-Speed USB-kompatibel, max. 5,0 m, skärmad) * Funktionen är tillgänglig om faxen (tillval) används. Mer information om nätverksfax finns i Fax System (V) Operation Guide. 2-3

34 Förberedelser för användning Ansluta kablarna Ansluta en LAN-kabel (tillval) Följ nedanstående steg om du vill ansluta en LAN-kabel till maskinen. 1 Om ström är ansluten till maskinen ska du börja med att trycka på tangenten Power på manöverpanelen. Kontrollera att indikatorn Power, indikatorn Processing och indikatorn Memory är släckta. Slå sedan från huvudströmbrytaren. Kontrollera att alla andra lampor förutom denna lampa är släckta. 2 Ta bort luckorna från maskinen i tur och ordning med början uppifrån. 2-4

35 Förberedelser för användning 3 Anslut LAN-kabeln till nätverksporten på maskinens vänstra sida. 2 4 Sätt i nätsladden i uttaget. 5 Sätt fast luckorna i tur och ordning med början nedifrån. Var noga med att inte klämma nätsladden. 6 Anslut den andra änden av kabeln till hubben. 7 Slå på maskinen och konfigurera nätverket. Mer information finns i Installera nätverk (anslutning med LAN-kabel) på sidan

36 Förberedelser för användning Ansluta nätsladden Anslut ena änden av den medföljande nätsladden till maskinen och den andra änden till ett eluttag. VIKTIGT! Använd endast den nätsladd som medföljer maskinen. Två nätsladdar (medföljer) används för 120 V modellerna. 2-6

37 Förberedelser för användning Slå på/av strömmen Slå på strömmen När indikatorn för huvudströmbrytaren är tänd... (aktivering från Viloläge) Tryck på tangenten Power. 2 När indikatorn för huvudströmbrytaren är släckt... Öppna luckan till huvudströmbrytaren och slå till huvudströmbrytaren. OBS! Om ett Data Security Kit (tillval) är installerat, kan ett meddelande visas om att säkerhetsfunktionen aktiveras och att det kan ta en stund att starta när strömmen slås på. VIKTIGT! Slå inte till huvudströmbrytaren direkt efter det att du har slagit från den. Vänta i minst 5 sekunder och slå sedan till huvudströmbrytaren. 2-7

38 Förberedelser för användning Slå av strömmen Innan du slår från huvudströmbrytaren ska du trycka tangenten Power på manöverpanelen till läget Av. Kontrollera att tangenten Power, indikatorn Processing och indikatorn Memory är släckta innan du slår från huvudströmbrytaren. Om du inte slår från huvudströmbrytaren, se Energisparläge och Auto energisparläge på sidan 2-9, och Viloläge och Autoviloäge på sidan FÖRSIKTIGHET! Hårddisken arbetar eventuellt om tangenten Power, indikatorn Processing eller indikatorn Memory lyser eller blinkar. Att slå från huvudströmbrytaren när hårddisken arbetar kan leda till skador. Kontrollera att alla andra lampor förutom denna lampa är släckta. Om maskinen inte kommer att användas under en längre tid FÖRSIKTIGHET! Om maskinen inte kommer att användas under en viss tid (t.ex. under natten), ska huvudströmbrytaren slås från. Om maskinen inte kommer att användas under en längre tid (t.ex. under semestern) ska nätsladdens kontakt för säkerhets skull dras ut ur eluttaget. Tänk på att frånslaget av huvudströmbrytaren inaktiverar faxöverföring och -mottagning om faxen (tillval) är installerad. FÖRSIKTIGHET! Skydda allt papper från fukt genom att ta ut det ur kassetterna och försegla det i originalförpackningen. 2-8
