Digital IC konstruktion
|
|
- Stina Arvidsson
- för 5 år sedan
- Visningar:
Transkript

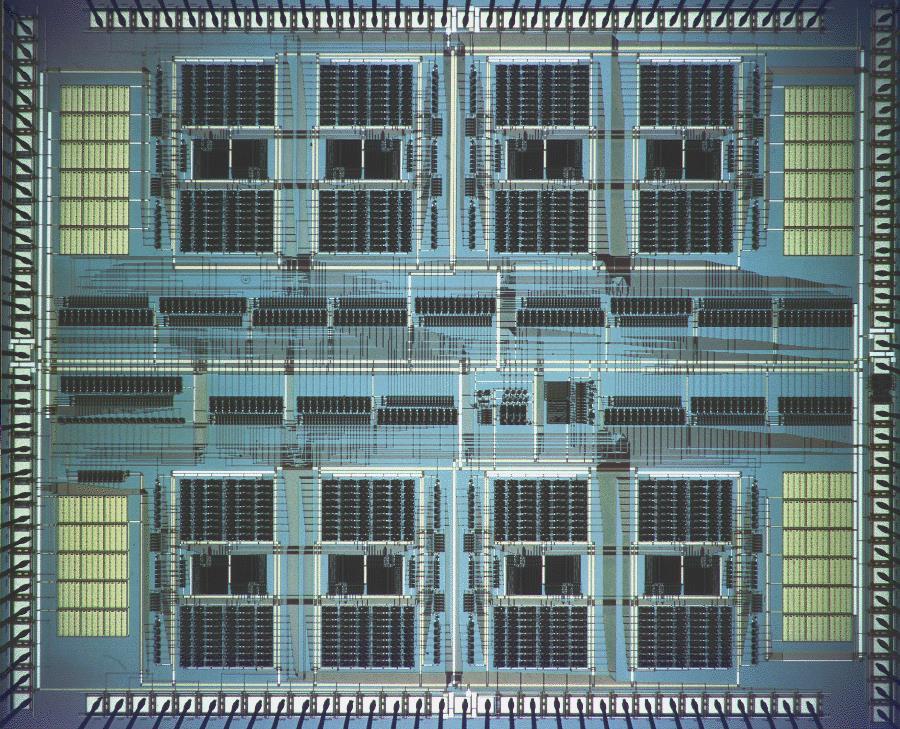

1 Digital IC konstruktion Viktor Öwall Professor i Elektronikkonstruktion
2 Den första transistorn, 947 Nobelpris i fysik 956 William Shockley Walter Brattain John Bardeen även 972
3 Vad är en transistor? Source Gate Drain I d n + n + I D N-Channel p - Halvledarkomponent V DS [V] Elektriska förhållanden V GS gate Småsignalmodell drain V DD Digitalt - Switchar V gs g m V gs g o V ds source GND
4 Digitalt arbetar vi i stort sätt uteslutande med CMOS transistorer. Source Gate Drain I d n + n + I D N-Channel p - Solid State Physics V DS [V] V GS Electrical Characteristics Digital transistor as a switch Small Signal Model (amplifier design) gate drain V DD V gs g m V gs g o V ds source GND
5 Analogt kontra digitalt Analogt få komponenter låg effekt? verkliga signaler Digitalt Hög precision Komplexa algoritmer Lagringskapacitet CD/DVD, MP3, Digitalkamera, GSM/4G/5G, datorer, etc, etc
6 Vad hade vi före det?

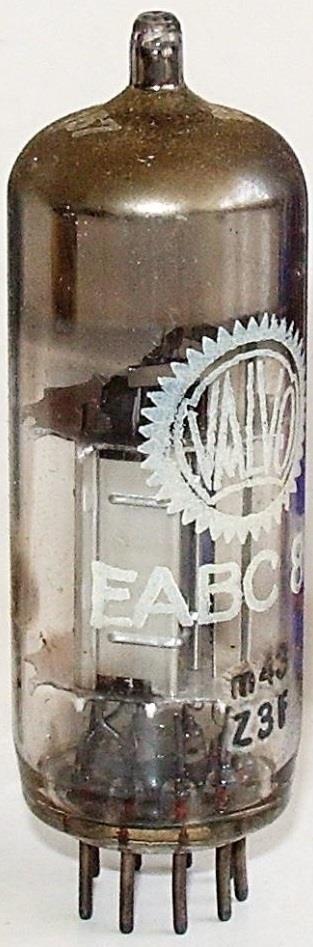

7 Var används dessa rör idag?
8 CMOS symboler drain NMOS PMOS gate source Vanligast vid digitalt! Substratet förutsetts kopplat till GND för NMOS och V DD för PMOS om inget annat anges.
9 NMOS: utgångsdiagram D Ökande V GS v in G S I D V DS [V]
10 NMOS som switch v in = hög a sluten v in G D S I D v in = låg a v GS = a öppen V DS [V]
11 PMOS transistor as a switch V DS [V] v in = hög a v GS = a öppen V DD v in G S D V GS v in = låg a sluten V GS V GS I D
12 Digitala kretsar CMOS Inverteraren V DD GND
13 CMOS Inverteraren med transistorn som switch V DD hög in a NMOS sluten PMOS öppen Ut kopplad till GND a låg GND
14 ID CMOS Inverteraren med transistorn som switch V DD GND
15 CMOS Inverteraren med transistorn som switch V DD låg in a NMOS öppen PMOS sluten Ut kopplad till VDD a hög GND
16 CMOS Inverteraren V OUT Ideal Idealt slår transistorerna om som strömbrytare vid V DD /2. Men hur är det egentligen? V dd /2 V IN
17 CMOS Inverteraren V OUT Ideal V OUT N Off P Lin Verklig N Sat P Lin Inget omedelbart omslag N Sat P Sat N Lin P Sat N Lin P Off V dd /2 V IN Omslagspunkt varierar V dd /2 V IN
18 Omslagstid V OUT N Off P Lin Verklig N Sat P Lin Vad beror omslagstiden på? N Sat P Sat N Lin P Sat N Lin P Off V IN
19 Omslagstid V OUT N Off P Lin Verklig N Sat P Lin N Sat P Sat Vad beror omslagstiden på? En kapacitans som inkluderar såväl interna som externa bidrag, t.ex. kapacitansen från ingången till nästa steg. En kapacitans måste laddas upp och spänningen över den kan inte ändras momentant. N Lin P Sat N Lin P Off V IN v t / RC ( t) = E( e )
20 Hur konstruerar vi som ingenjörer tex en inverterare? Om alls så i datorn. Ofta kommer dessa grundkomponenter i ett cellbibliotek.
21 P-Channel N-Well P-Substrate N-Channel
22 Logiska grindar, NAND V DD A B Truth Table A B OUT A B OUT GND
23 Logiska grindar, NAND V DD Sanningstabell A B A B OUT A OUT B GND
24 Logiska grindar, NAND V DD Sanningstabell A B A B UT A UT B GND
25 Logiska grindar, NAND V DD Sanningstabell A B A B UT A UT B GND
26 Logiska grindar, NAND V DD Sanningstabell A B A B UT A UT B GND
27 Logiska grindar, NAND V DD Sanningstabell A B A B UT A UT B GND
28 V DD Logiska grindar A B V dd V dd V dd A f NAND f AND B PMOS GND NAND + Inverter a AND NAND AND A B NAND AND A B GND GND NMOS Amerikansk & Europeisk
29 NAND Two Input NAND/ AND Inverter.8 m CMOS
30 Logisk Funktion? V DD Sanningstabell A B UT A B UT A B GND
31 Logisk Funktion: NOR V DD Sanningstabell A B UT A B UT A B GND Amerikansk Europeisk
32 ...och nu en adderare msb = most signifcant bit cout msb a msb b msb S msb cin msb a i+b i+ lsb = least signifcant bit S i+ cout i a i b i S i cin i minnessiffra eller carry A B Cin S Cout
33 ...och nu en adderare msb = most signifcant bit cout msb a msb b msb S msb cin msb a i+b i+ lsb = least signifcant bit S i+ cout i a i b i S i cin i minnessiffra eller carry A B Cin S Cout
34 ...och nu en adderare msb = most signifcant bit cout msb a msb b msb S msb cin msb a i+b i+ lsb = least signifcant bit S i+ cout i a i b i S i cin i minnessiffra eller carry A B Cin S Cout
35 Heladderare i CMOS, bit A B Cout Cin S
36 Heladderare i CMOS, bit A B UT XOR A B Cout Cin S
37 Exempel på Heladderare i CMOS, bit 9 x NAND a 36 transistorer A B V DD B A B V DD C A B V DD C A C o C S C A C A B B A B C B 24 transistorer A Mer i Digitaltekniken!
38 Integrerade kretsar av olika komplexitet AND-Gate 6 Transistorer Filter - Transistorer
39 Digitala eller analoga filter? Analoga filter Digitalt Filter Transistorer
40 Amplitude Vad är ett digitalt filter? Analog Digital Time
41 Samplings teoremet If an analog signal with a bandwitdth of BW signal, is sampled with a sampling frequency of f sample 2BWsignal the analog signal can be reproduced., f 2BW sample signal BWsignal f
42 Amplitude Vad är ett digitalt filter? Analog Digital Time
43 Vad är ett digitalt filter? x(n) + b + y(n) x(n) h D D D h h2 h3 + a Z - Z - b + y N k = ( n) = h( k) x( n k) y(n) + a n- a n Z - b m- b m m n = i + j i= j= ( ) ( ) ( ) y n b x n i a y n j +

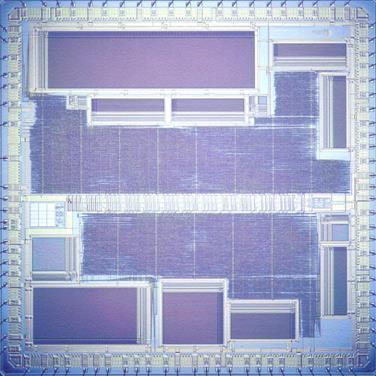

44 Integrerade kretsar av olika komplexitet AND-Gate 6 Transistorer Filter - Transistorer FFT - Million Transistorer
45 Och sen går vi bara vidare! Intel Pentium 4 (2) 42 million transistors.8 m /.5GHz

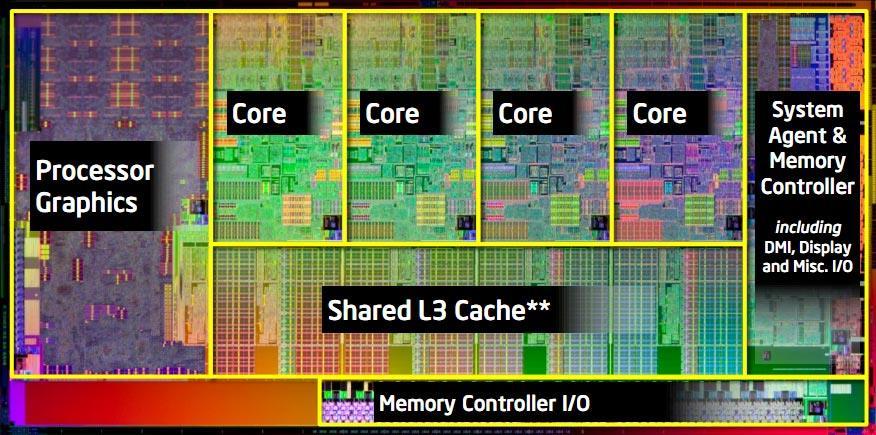

46 och vidare, tex Intel SandyBridge! 32 nm 64 bit Transistors ~3.5 GHz 26 mm 2 (x Pentium 4)
47 Antalet transistorer per chip dubbleras varje år. (965) Moores Lag Ändrar 975 till vartannat år. Gordon Moore En av Intels grundare
48 Antalet transistorer per chip dubbleras var år. (965) Ändrar 975 till vartannat år. Moores Lag: Originalet Gordon Moore En av Intels grundare

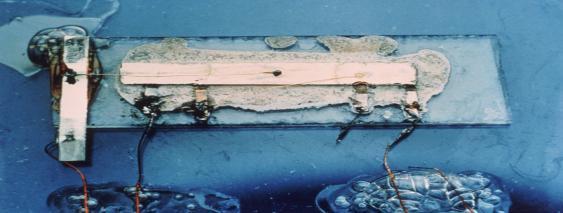

49 Första integrerade kretsen (IC), mm Kilbys IC: Phase-shift oscillator,.3mhz 5 komponenter varav Transistor Jack Kilby Nobelpriset 2 Bild i Noyce patentansökan Robert Noyce Co-founder of Intel
50 Original artikeln, 965: Cramming more components onto integrated circuits Antalet transistorer per chip dubblas varje år. Första chippet
51 Original artikeln, 965: Cramming more components onto integrated circuits Antalet transistorer per chip dubbleras varje år. ca 6 Original artikeln publiceras
52 Original artikeln, 965: Cramming more components onto integrated circuits Antalet transistorer per chip dubbleras varje år ca 6 97: transistorer I was just trying to get across the idea that chips were going to get more complex and because of that the cost per transistor was going to drop dramatically. Interview in 2
53 Moores Original artikel, 965: Cramming more components onto integrated circuits Integrated circuits will lead to such wonders as home computers... and personal portable communications equipment
54 44 till Pentium Intel 44 (97) 23 transistorer m/8khz Intel Pentium 4 (2) 42 millioner transistorer.8 m /.5GHz approx. Om hastigheten för en bil hade ökat lika mycket som klockfrekvensen hade man kunnat köra från New York till San Fransisco på 3 sekunder! 8 gångern fler transistorer på 29 år!
55 Moores lag 27 ca 5 milliarder transistor idag 55
56 Så vad är problemet? Fysiken Hastigheten Effektförbrukningen Det är L som anger processen, t.ex. 45nm
57 Hastigheten T pd = k C V L DD ( VDD VT ) 2 Minskad kapacitans ger snabbare krets vilket kommer med ny process. Högre matningsspänning ger snabbare kretsar men transistorerna brinner upp och...
58 Klockning av processorer! Intel Pentium 4 (2) 42 million transistors.8 m /.5GHz Hur ser den ut här? Om jag skickar in en klocka här. Kanske så här. Och hur bra funkar datorn då? Ofta mer än 5% av effekten i att fixa till klockan.
59 Effektförbrukningen (dynamisk) V DD Charge Discharge P = f C V 2 dynamic L DD
60 CPU power consumption Pentium IV chip area.3 cm 2 (i 3 nm technology) Detta ger ca. W/cm 2 som måste transporteras bort, dvs säga kylning. Jämförelse: Den här ger ca W/cm
61 Så vad är problemet? Fysiken Hastigheten Effektförbrukningen Det är L som anger processen, t.ex. 45nm Mer i Digitaltekniken!
62 The end of some scaling!
63 Multi-core processorer Intel KEROM dual core, 27, 29millioner trans. Fujitsu FR-V, 25, 83 millioner trans. IBM/Sony/Toshiba Cell 25, 234 millioner trans. Intel Nehalem. 2.3 milliarder transistorer Multi-core processorer: ökad prestanda vid samma klockfrekvens
64 Vad är hett idag? AI/ML
65 Vad är hett Parzen idag? Windows Conditional AI/ML ML takes data and produce an algorithm Classify species of plant based on petal length and width. Classify airbag on/off based on accelerometer data Classify cancer or not based on histopathological images : An Introduction to Machine Learning 44 / 49 Benign Gleason grade 3 Gleason grade 4 Gleason grade 5
66 Varför nu? AI/ML - good tools Better hardware Better software More data. Many hard problems solved
67
68 Varför nu? AI/ML - good tools Better hardware Better software More data. Many hard problems solved

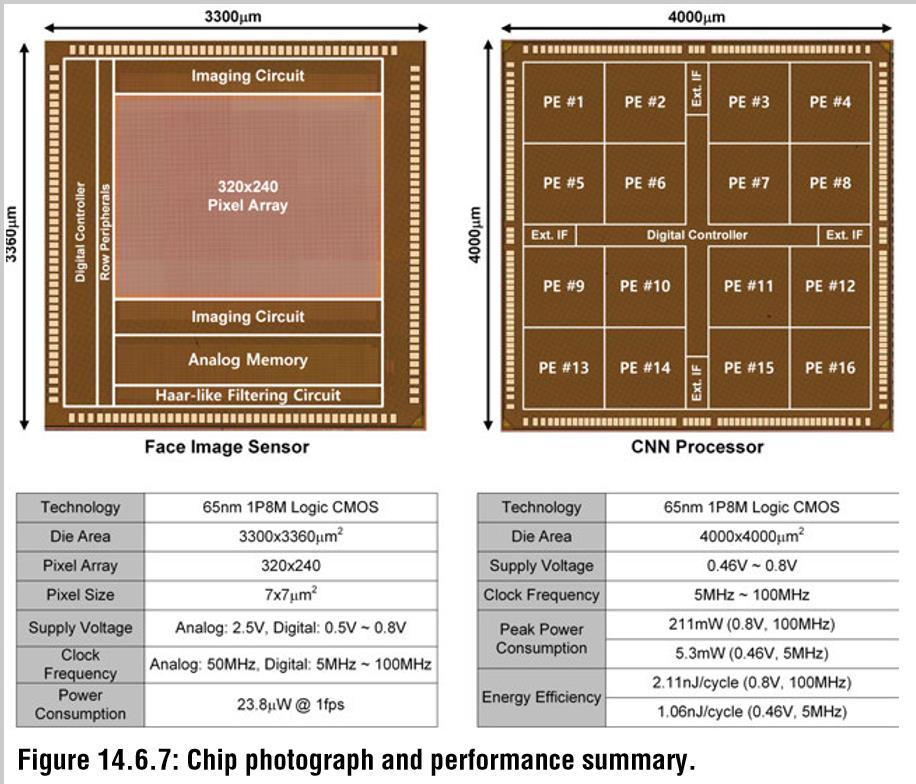

69 Dedikerad hårdvara: tex för autonoma system. ISSCC (International Solid State Circuits Conference) 27

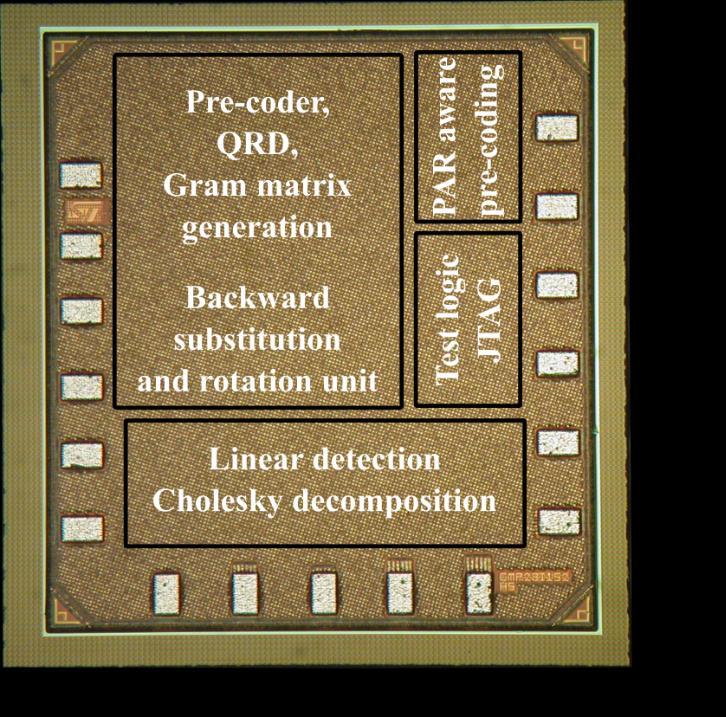

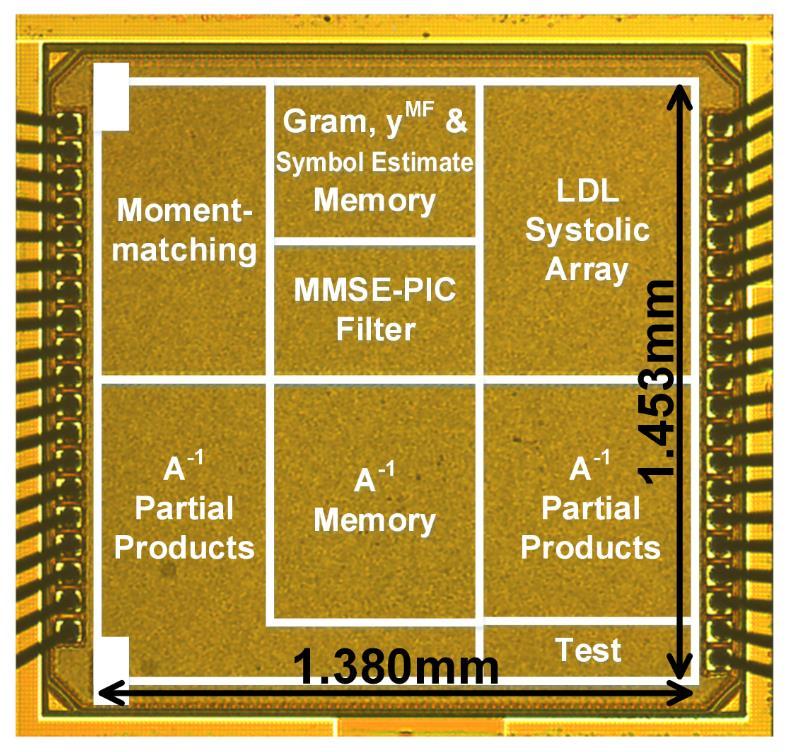

70 Dedikerad hårdvara för Massive MIMO för 5G! 3.6 A 6pJ/b 3Mb/s 28 8 Massive MIMO precoderdetector in 28nm FD-SOI H. Prabhu, J. Neves Rodrigues, L. Liu & O. Edfors, ISSCC 27 A.8Gb/s 7.6pJ/b 28 6 link-adaptive near-optimal massive MIMO detector in 28nm UTBB-FDSOI, W. Tang, H. Prabhu, L. Liu, V. Öwall & Z. Zhang, ISSCC 28.

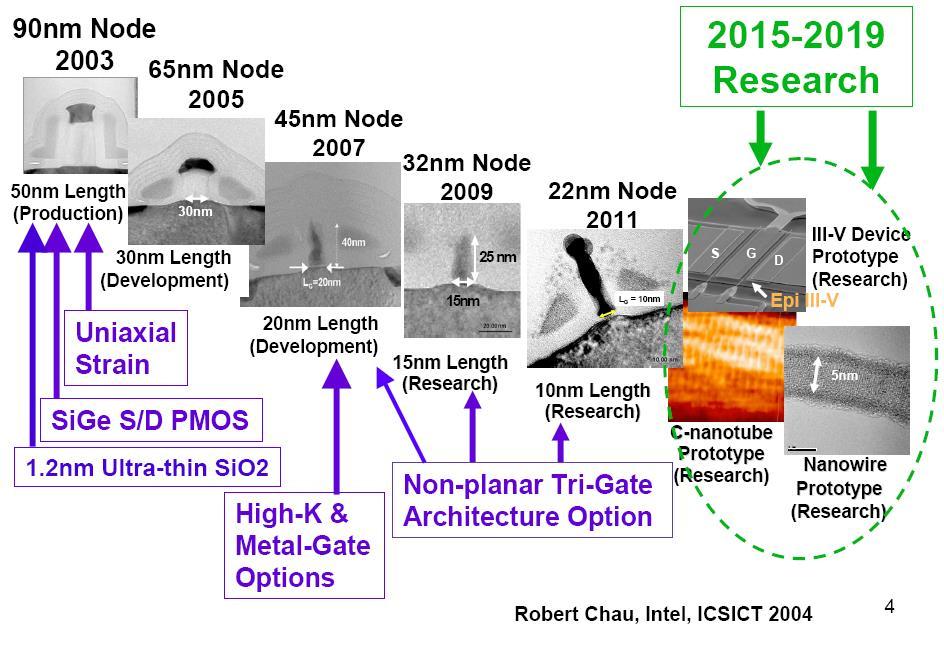

71 Så vart är vi på väg?
72 FINFETs/Trigates

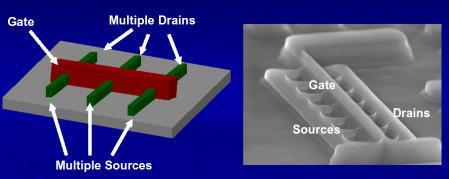

73 I sd (ma) Wrap-Gate FETs Wrap-gates Device layout Nanowire Transistor.4.2. V g = -2 V to 2.4 V, V step.2 V V g =2.4 V.8 Drain Wrap-gate Source. μm..5. V Viktor Öwall, Inst. för Elektro- och Informations Teknologi, Lunds Universitet, sd (V)
74 Mer om allt detta i EITF65 Digitalteknik och senare i ETIN2 Digital IC konstruktion
75 Vad är detta? A 32 x 32 magnetic-core memory plane storing 24 bits of data. Magneticcore memory was the predominant form of random-access computer memory for 2 years (circa ).
76 Minnen är en av de viktigaste beståndsdelarna i modern elektronik. Men hur lagrar vi ett värde?
77 Cell-phone circuit complexity and cost Courtesy: Sven Mattisson, Ericsson Viktor Öwall - EEIA 77
78 Minnen i datorer Larger memories become slower a Often several layers of memory hierarchy is used to have both large storage capabilities and fast memory acces Faster CPU Registers + Cache L Cache L2 Main memory RAM Hard drive/disc/disk Semiconductor memories Larger Traditionally Magnetic, know moving more and more towards SSD.
79 Så vad är en SSD eller Flashminne?
80 Vad är ett Flashminne? Halvledarminnen: ROM Read Only Memory RAM Random Access Memory FLASH 8
81 Vad är ett Flashminne? Halvledarminnen: ROM Read Only Memory Innehållet definierat av transistorplacering finns kvar när strömmen slås ifrån RAM Random Access Memory data lagras som laddning försvinner när strömmen slås ifrån FLASH data kan både läsas och skrivas finns kvar när strömmen slås ifrån
82 ROM V DD Pull Up word word GND word2 word3 bit bit bit2 bit3 GND Placeringen av transistorer bestämmer minnesinnehållet!
83 MOS transistorn Source Gate Drain Gate-oxid (isolerande) n + n + p - substrat WAFER
84 Flash minnen floating gate transistors Gate Floating gate Control gate WL BL n + n + I ett Flash-minne har vi en speciell transistor. Alla platser i minnet har en transistor men vi kan elektriskt kontrollera funktionaliteten av minnescellen. EPROM, EEPROM och Flash har olika sätt att styra transistorn.
85 Flash minnen Floating gate transistors Gate Floating gate Control gate WL BL n + n + Floating gate är inte kontakterda Om vi laddar floating gate mycket negativt a Ingen kanal a Ingen transistor Om ingen laddning a Kanal a Transistor
86 Flash EEPROM Control gate Floating gate erasure n source programming p-substrate Thin tunneling oxide n drain
87 FLASH stucture V DD Pull Up word word GND word2 word3 GND Floating gate transistors everywhere!
88 FLASH write: trapped charge V DD Pull Up word word GND word2 word3 GND = trapped charge. Transitor is always off a Same content as ROM.
89 Tack!
