1 (Swedish) DM-PD Pedal Återförsäljarmanual PD-9000 PD-6800 PD-5800 PD-5700-C PD-R550 PD-R540-LA PD-M9000 PD-M9020 PD-M8000 PD-M8020 PD-M990 PD-M995 PD-T700 PD-T420 PD-T400 PD-MT50

2 INNEHÅLL VIKTIGT MEDDELANDE... 3 TILL SÄKERHET... 4 LISTA ÖVER VERKTYG AT ANVÄNDA... 7 MONTERING... 9 SPD-SL-pedaler (PD-9000/PD-6800/PD-5800/PD-5700-C/PD-R550/PD-R540-LA)... 9 Klosstyper... 9 Att fästa klossarna Vid användning av klossmellanlägg SM-SH20 (medföljer inte) Justera klossens position Att montera pedalerna på vevarmarna SPD-pedaler/Click'R (Klossar med ett frigöringsläge: SM-SH51/Klossar med flera frigöringslägen: SM-SH56) Klosstyper Att fästa klossarna Vid användning av klossmellanlägg Justera klossens position Vattentät försegling Att montera pedalerna på vevarmarna SPD-SL-pedaler (PD-9000/PD-6800/PD-5800/PD-5700-C/ PD-R550/PD-R540-LA) Att justera pedalernas fjäderspänning Byte av klossar Axelenhet (PD-9000) Axelenhet (PD-6800/PD-5800/PD-5700-C/PD-R550/ PD-R540-LA) Montera reflexerna SPD-pedaler (Klossar med ett frigöringsläge: SM-SH51/Klossar med flera frigöringslägen: SM-SH56).. 26 Att justera pedalernas fjäderspänning Axelenhet (PD-M9000/PD-M9020/PD-M8000/ PD-M8020/PD-M990/PD-M995) Byte av stommens kåpa Att montera reflexerna Click'R (Klossar med ett utlösningsläge: SM-SH51/Klossar med flera frigöringslägen: SM-SH56) Att justera pedalernas fjäderspänning Underhåll av pop-up-funktionen Axelenhet (PD-T700/PD-T420/PD-T400/PD-MT50) Byte av stommens kåpa Byte av kransen Montera reflexerna

3 VIKTIGT MEDDELANDE VIKTIGT MEDDELANDE Denna återförsäljarmanual är främst avsedd för att användas av professionella cykelmekaniker. Användare som inte är utbildade i cykelmontering bör inte försöka installera komponenter själva med hjälp av återförsäljarmanualerna. Om någon del av informationen i denna bruksanvisning är oklar bör du inte fortsätta med installationen. Kontakta istället inköpsstället eller en lokal cykelhandlare för deras hjälp. Se till att läsa alla bruksanvisningar som medföljer produkten. Ta inte isär eller modifiera produkten annat än vad som anges i informationen i denna återförsäljarmanual. Alla återförsäljarmanualer kan läsas på vår hemsida ( Vänligen observera lämpliga regler och förordningar i det land, den delstat eller region där du som återförsäljare bedriver din verksamhet. Läs av säkerhetsskäl noga igenom återförsäljarmanualen innan du använder produkten och följ anvisningarna. Följande anvisningar måste alltid beaktas för att förebygga personskador och skador på utrustningen och omgivningen. Anvisningarna klassificeras i enlighet med risknivån eller de skador som kan uppstå om produkten används på fel sätt. FARA Underlåtenhet att följa anvisningarna leder till dödsolyckor eller allvarliga skador. VARNING Underlåtenhet att följa anvisningarna kan leda till dödsolyckor eller allvarliga skador. UPPMÄRKSAMMA Underlåtenhet att följa anvisningarna kan leda till personskador och eller skador på utrustningen och omgivningen. 3

4 TILL SÄKERHET TILL SÄKERHET VARNING TILL FÖRÄLDRAR/FÖRMYNDARE För barns säkerhet ska du se till att barn använder den här produkten korrekt genom att följa instruktionerna nedan. Både förmyndare och barn bör lära sig om innehållet i den här manualen. Underlåtenhet att följa angivna instruktioner kan leda till allvarliga skador. VARNING När du installerar komponenterna bör du se till att följa anvisningarna som anges i bruksanvisningarna. Det rekommenderas att endast äkta Shimano-delar används. Om delar som bultar och muttrar lossnar eller skadas kan cykeln plötsligt falla, vilket kan orsaka allvarliga skador. Om justeringar dessutom inte utförs korrekt kan problem uppstå, och cykeln plötsligt falla, vilket kan orsaka allvarliga skador. Se till att använda skyddsglasögon för att skydda ögonen medan du utför underhållsarbete som att byta ut delar. Spara återförsäljarmanualen på en säker plats för framtida användning när du noggrant har läst den. Var noga med att också informera användarna om följande: Om varningsmeddelandena nedan inte följs kanske dina skor inte kommer ur pedalerna när du försöker ta ut dem, eller så kan de komma ut oväntat eller av misstag, vilket kan leda till allvarliga skador. Vanliga beskrivningar angående SPD-SL/SPD/Click'R-pedaler SPD-SL/SPD/Click'R-pedaler är utformade för att frigöras endast när du har för avsikt att frigöra. De är inte utformade för att frigöras automatiskt när du har fallit av cykeln. Innan du försöker att cykla med de här pedalerna och skorna bör du se till att du förstår insättnings- och frigöringsmekanismerna för pedalerna och klossarna (skorna). Innan du försöker cykla med de här pedalerna och skorna ska du hålla in bromsarna och sedan placera en fot på marken och öva på att sätta in och frigöra varje sko från sin pedal tills du kan göra det naturligt och med minimal ansträngning. Cykla först på plan mark tills du vänjer dig vid att stoppa in och frigöra dina skor från pedalerna. Före cykling ska du justera pedalernas fjäderspänning som du själv önskar. Om pedalernas fjäderspänning är låg kan klossarna oavsiktligt frigöras och du kan tappa balansen och falla av cykeln. Om pedalernas fjäderspänning är hög blir det svårare att frigöra klossarna. Vid cykling i låg hastighet eller när det är möjligt att du måste avsluta cyklingen, (exempelvis när du gör u-svängar, närmar dig korsningar, cyklar i uppförsbacke eller svänger runt ett hörn med skymd sikt) ska du frigöra dina skor från pedalen på förhand så att du snabbt kan sätta dina fötter på marken när som helst. Använd en lättare fjäderspänning för att fästa pedalklossarna vid cykling under ogynnsamma förhållanden. Håll klossarna och bindningarna fria från smuts och skräp för att säkerställa ordentlig insättning och frigöring. Kom ihåg att regelbundet kontrollera klossarna för slitage. När klossarna är nedslitna ska du byta ut dem och alltid kontrollera fjäderspänningen innan och efter du har bytt ut pedalklossarna. Fortsätt inte att cykla på cykeln om reflexerna är smutsiga eller skadade. I sådant fall blir det svårare för andra att se dig. Beskrivningar angående SPD-SL-pedaler Använd endast SPD-SL-skor med den här produkten. Andra typer av skor kanske inte kan frigöras från pedalerna eller så kan de frigöras oavsiktligt. Använd endast Shimano-klossar (SM-SH10 / SM-SH11 / SM-SH12) och se till att monteringsbultarna är ordentligt åtdragna på skorna. Montera reflexer på cykeln om du tänker cykla på allmänna vägar. PD-R550 De här pedalerna kan justeras i stor utsträckning så att klossarna kan fästas på dem lösare än vad som krävs för SPD-SL-pedaler. Därför kan de smidigt sättas i och frigöras från klossarna. * Om klossarnas hållkraft justeras till att vara svag kan användning av pedalerna vid tävlingssammanhang eller aggressiv cykling orsaka att klossarna oavsiktligt frigörs från pedalerna, och du kan falla av cykeln. 4

5 TILL SÄKERHET PD-R540-LA De här pedalerna är till för fritidscykling på landsvägar och är därför utformade att sättas i och frigöras från klossarna enklare än med SPD-SL-pedaler. Om de här pedalerna används i tävlingssammanhang eller på ett aggressivt sätt kan klossarna oavsiktligt lossna från pedalerna och du kan falla av cykeln. Klossmellanlägg SM-SH20 Det här klossmellanlägget är gjort för att justera längden på både höger och vänster ben när Shimano-klossar monteras på Shimano-skor för landsvägscykling. Använd aldrig andra kombinationer. Klossarna som är kompatibla med det här klossmellanlägget är SM-SH10, SM-SH11, och SM-SH12. Se också användarmanualerna för tillämpliga skor och pedaler innan du monterar det här klossmellanlägget på en sko. Beskrivningar angående SPD-pedaler Använd endast SPD-skor med den här produkten. Andra typer av skor kanske inte kan frigöras från pedalerna eller så kan de frigöras oavsiktligt. Använd endast Shimano-klossar (SM-SH51 / SM-SH56) och se till att monteringsbultarna är ordentligt åtdragna på skorna. Det finns reflexer (SM-PD60) tillgängliga för den här pedalen, och de säljs separat. Montera reflexer på cykeln om du tänker cykla på allmänna vägar. Var noga med att också informera användarna om följande: Kontrollera att fogar eller sammansättningar inte sitter löst före cykling på cykeln. Kontrollera att klossar eller mellanlägg inte sitter löst före innan cykeln används. Om det inte känns normalt när du trampar bör du kontrollera cykeln en gång till. Om du upplever några problem med pedalens roterande delar kan pedalen behöva justering. Vänd dig till en firma eller agentur. Se till att åter dra åt vevarmarna och pedalerna regelbundet på inköpsstället eller hos en cykelhandlare. Produktgarantin gäller inte för naturligt slitage eller åldrande som uppstår under normal användning. Själva produkten kan skilja sig från bilden eftersom denna manual främst är avsedd för att förklara hur produkten används. Beskrivningar angående Click'R-pedaler De här pedalerna är till för fritidscykling och är därför utformade att sättas i och frigöras från klossarna enklare än med SPD-pedaler. Om de här pedalerna används i tävlingssammanhang eller på ett aggressivt sätt kan klossarna oavsiktligt lossna från pedalerna och du kan falla av cykeln. Använd endast SPD-skor med den här produkten. Andra typer av skor kanske inte kan frigöras från pedalerna eller så kan de frigöras oavsiktligt. Använd endast Shimano-klossar (SM-SH51 / SM-SH56) och se till att monteringsbultarna är ordentligt åtdragna på skorna. PD-MT50 Det finns reflexer (SM-PD60) tillgängliga för den här pedalen, och de säljs separat. Montera reflexer på cykeln om du tänker cykla på allmänna vägar. 5

6 LISTA ÖVER VERKTYG ATT ANVÄNDA

7 LISTA ÖVER VERKTYG AT ANVÄNDA LISTA ÖVER VERKTYG AT ANVÄNDA Följande verktyg krävs för att monterings-, justerings- och underhållsändamål. Verktyg Verktyg Verktyg 2,5mm insexnyckel 8mm skruvnyckel Sexvinkelsnyckel [nr 10] 3mm insexnyckel 10mm skruvnyckel TL-PD33 4mm insexnyckel 15mm skruvnyckel TL-PD40 5mm insexnyckel 17mm skruvnyckel TL-PD63 8mm insexnyckel 20mm skruvnyckel 7mm skruvnyckel Skruvmejsel [nr 2] 7

8 MONTERING

9 MONTERING MONTERING SPD-SL-pedaler (PD-9000/PD-6800/PD-5800/PD-5700-C/PD-R550/PD-R540-LA) Klosstyper SM-SH10 SM-SH11 (PD-6800/5800/5700-C/R550/R540-LA: standard) SM-SH12 (PD-9000: standard) Röd Gul Blå Bred Smal Bred Fast läge Det finns inget glapp när skorna är ordentligt satta i pedalerna. Det finns ingen slakhet. Läge för självinpassning Det glappar lite i sidled när skorna är isatta i pedalerna. Främre centrerat vridningsläge Det glappar lite i sidled i mitten på framsidan av skorna. 9

10 MONTERING Att fästa klossarna Sätt klossen på undersidan av varje sko så som bilden visar, och dra sedan åt klossarnas monteringsbultar tillfälligt. (A) Klossmonteringsbult (B) Klossbricka (C) Kloss (D) 4mm insexnyckel När du monterar klossen ska du använda klossbrickan och klossmonteringsbulten som medföljer Shimano-pedalen. Om andra klossmonteringsbultar används kan monteringsanordningen skadas. 10

11 MONTERING Vid användning av klossmellanlägg SM-SH20 (medföljer inte) Fäst tillfälligt klossmellanlägget och klossen från skons baksida i den ordning som anges på bilden. (A) Klossmonteringsbult (B) Klossbricka (C) Kloss (D) Klossmellanlägg (E) 4mm insexnyckel När klossen monteras ska du använda den avsedda klossmonteringsbulten (standardbulten som medföljer pedalen eller den mellanlånga eller långa bulten som medföljer SM-SH20) och klossbrickan som medföljer pedalen. Olika justeringslängder har olika lämpliga bultlängder. Använd bulten med lämplig längd i enlighet med tabellen. Justeringslängd 1mm klossmellanlägmellanlägg 2mm kloss- Rätt bult 1mm 1 - Standard eller M 2mm - 1 M 3mm 1 1 M eller L 4mm - 2 L 5mm 1 2 L Om en bult med olämplig längd används kan bulten inte nå muttern eller så kan klossens monteringsanordning skadas. * Justera upprepade gånger till 1-5mm * Referens Standard: 8mm M: 10mm L: 13,5mm 11

12 MONTERING Justera klossens position 1. Klossen har en justeringslängd på 15mm framifrån och bakåt och 5mm från höger till vänster. Efter att tillfälligt ha fäst klossarna ska du justera dem genom att upprepade gånger sätta i och frigöra klossarna en efter en för att fastställa din optimala klossposition. 2. Efter att du har fastställt de bästa klossplatserna ska du dra åt klossmonteringsbultarna med en 4mm insexnyckel. Åtdragningsmoment 4mm insexnyckel 5-6 N m {50-60 kgf cm} 12

13 MONTERING Att montera pedalerna på vevarmarna 1. Lägg på en liten mängd fett på gängan för att förhindra att den fastnar. 2. Använd en 8mm insexnyckel eller en 15mm skruvnyckel för att montera pedalerna på vevarmarna. Den högra pedalen är högergängad och den vänstra pedalen vänstergängad. (A) 8mm insexnyckel Åtdragningsmoment 8mm insexnyckel N m { kgf cm} 1 Notera märkningarna R: Höger pedal, L: Vänster pedal (A) 15mm skruvnyckel Åtdragningsmoment 15mm skruvnyckel N m { kgf cm} 1 Notera märkningarna R: Höger pedal, L: Vänster pedal En 6mm insexnyckel kan inte ge tillräcklig åtdragning. Se alltid till att använda en 15mm skruvnyckel. 3. Ta bort osläta ytor eller knölar på sammanfogningen om du hittar sådana. 13

14 MONTERING SPD-pedaler/Click'R (Klossar med ett frigöringsläge: SM-SH51/Klossar med flera frigöringslägen: SM-SH56) 2. Ta bort sulan och placera en klossmutter över de ovala hålen. Klosstyper Klossar med ett frigöringsläge Klossar med flera frigöringslägen SM-SH51 (svart) SM-SH56 (silver, guld) (A) Klossmutter (B) Sula 1 Fram Att fästa klossarna Det här steget kanske inte är nödvändigt beroende på typ av sko. Sätt klossen på undersidan av varje sko så som bilden visar, och dra sedan åt klossarnas monteringsbultar tillfälligt. 1. Med en tång eller ett liknande verktyg ska du dra av gummiskyddet för att synliggöra klossmonteringshålen. (A) Gummiskydd för klossmonteringshål (B) SPD-sko Det här steget kanske inte är nödvändigt beroende på typ av sko. 14

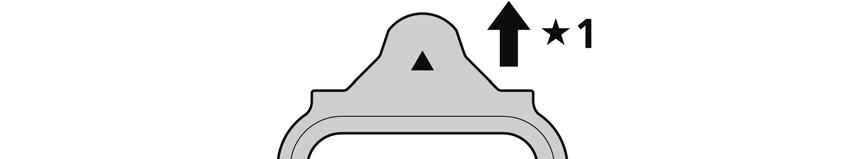

15 MONTERING 3. Placera klossen och sedan klossadaptern på skons undersida och dra sedan tillfälligt åt dem med klossmonteringsbultarna. Klossarna är kompatibla med både höger- och vänsterpedaler. 1 Placera klossens triangelformade del mot skons främre spets. (A) 4mm insexnyckel (B) Klossmonteringsbult (C) Klossadapter (D) Kloss Tillfälligt åtdragningsmoment för klossmonteringsbultarna 4mm insexnyckel 2,5 N m {25 kgf cm} 15

16 MONTERING Vid användning av klossmellanlägg Placera klossmellanlägget och sedan klossen samt klossadaptern på skons undersida och dra sedan tillfälligt åt dem med klossmonteringsbultarna. (A) 4mm insexnyckel (B) Klossmonteringsbult (C) Klossadapter (D) Kloss (E) Klossmellanlägg Tillfälligt åtdragningsmoment för klossmonteringsbultarna 4mm insexnyckel 2,5 N m {25 kgf cm} 1 Sidan som ska sättas in i klossen 2 Sidan som ska sättas in på undersidan (sidan med små piggar) Använd endast klossmellanlägg i följande fall. När du använder mellanläggen ska du använda ett för varje SPD-sko. Om blocken på skons undersidor är höga så att de fastnar i pedalena och förhindrar att skorna enkelt kan sättas i pedalerna. Om smuts och partiklar samlas på skon eller pedalerna och förhindrar att skorna smidigt kan sättas i pedalerna. TEKNISKA TIPS Klossmellanlägget är endast kompatibla med Shimanos klossar (SM-SH51/SM-SH56). 16

17 MONTERING Justera klossens position 1. Klossen har en justeringslängd på 20mm framifrån och bakåt och 5mm från höger till vänster. Efter att tillfälligt ha fäst klossarna ska du justera dem genom att upprepade gånger sätta i och frigöra klossarna en efter en för att fastställa din optimala klossposition. Vattentät försegling 1. Ta bort sulan och fäst den vattentäta förseglingen. (A) Vattentät försegling (B) Sula 2. Efter att du har fastställt de bästa klossplatserna ska du dra åt klossmonteringsbultarna med en 4mm insexnyckel. Den vattentäta förseglingen medföljer Shimano-skor som krävs för att utföra det här steget. Åtdragningsmoment 4mm insexnyckel 5-6 N m {50-60 kgf cm} 17

18 MONTERING Att montera pedalerna på vevarmarna 1. Lägg på en liten mängd fett på gängan för att förhindra att den fastnar. 3. Ta bort osläta ytor eller knölar på sammanfogningen om du hittar sådana. 2. Använd en 8mm insexnyckel eller en 15mm skruvnyckel för att montera pedalerna på vevarmarna. Den högra pedalen är högergängad och den vänstra pedalen vänstergängad. (A) 8mm insexnyckel Åtdragningsmoment 8mm insexnyckel N m { kgf cm} (A) 15mm skruvnyckel Åtdragningsmoment 15mm skruvnyckel N m { kgf cm} En 6mm insexnyckel kan inte ge tillräcklig åtdragning. Se alltid till att använda en 15mm skruvnyckel. 18

19

20 SPD-SL-pedaler (PD-9000/PD-6800/PD-5800/PD-5700-C/ PD-R550/PD-R540-LA) Att justera pedalernas fjäderspänning Pedalernas fjäderspänning kan justeras genom att vrida justeringsbulten. Klickar du på justeringsbulten ändras spänningen med ett steg. Det går fyra klick per vridning. Justeringsbulten finns i bakdelen på varje bindning. Justera fjäderns kraft till din optimala klosshållkraft som behövs vid frigöring av klossarna från bindningarna. Jämna ut fjäderspänningen för båda pedalerna genom att se spänningsindikatorerna och genom att räkna antalet vridningar av justeringsbultarna. Att vrida justeringsbulten medurs ökar fjäderspänningen, och att vrida den moturs minskar den. Vrid inte bulten längre än den grad att indikatorn visar maximal eller minimal spänning. För att förhindra att skorna frigörs oavsiktligt och för att se till att de kan frigöras när de bör frigöras bör du kontrollera att alla fjäderspänningar har justerats ordentligt. Om klossarna inte justeras lika mycket kan det orsaka att cyklisten får svårt att sätta i eller frigöra skorna från pedalerna. Fjäderspänningarna för höger och vänster pedal bör justeras lika mycket. Byte av klossar Klossar slits ned och måste bytas ut regelbundet. Klossar bör bytas ut när cyklisten får svårt att frigöra dem eller om de börjar frigöras med mycket mindre ansträngning än då de är nya. Om de färgade delarna på klossarna slits ned ska du byta ut dem med nya. 1 Minska 2 Öka (A) 2,5mm insexnyckel (B) Justerskruv (C) Indikator 1 Fram: Byt ut klossarna när det svarta lagret under klossarna blir synligt. 2 Bak: Byte krävs när klossen har slitits ned till referenslinjen för byte. 3 Referenslinje för byte (A) Kloss 20

21 Axelenhet (PD-9000) Justering krävs om de roterande delarna inte fungerar ordentligt. Följ stegen som visas nedan. Att ta bort axeln 1. Lossa låsmuttern genom att använda en 20mm skruvnyckel som till exempel TL-HS40. Sammansättning av axeln 1. Sätt in bollarna (9 st) i pedalstommens hål och injicera sedan ungefär 0,9 g fett. 2. Montera delarna till axeln så som figuren visar och lägg på fett på axelns ände och den gängade konan. 3. Kombinera [1] och [2]. 2. Lossa den gängade konan genom att använda en 17 mm skruvnyckel som till exempel TL-HS37 och ta bort axeln. 3. Ta bort nålens lager och bollarna (9 st) i pedalstommens hålet. 1 17mm skruvnyckel 2 20mm skruvnyckel (A) Gummiförsegling (B) Gängad kona (C) Låsmutter (D) Bollar (17 st) (E) Bollar (9 st) Både låsmuttern och den gängade konan är vänstergängade för högerpedalen och högergängade för vänsterpedalen. 1 När du sätter ihop gummiförseglingen och låsmuttern bör du uppmärksamma delarnas riktningar. 2 17mm skruvnyckel 3 20mm skruvnyckel (A) Gummiförsegling (B) Gängad kona (C) Låsmutter (D) Bollar (17 st) (E) Bollar (9 st) Ta bort gammalt fett. Både låsmuttern och den gängade konan är vänstergängade för högerpedalen och högergängade för vänsterpedalen. 21

22 Justera axelrotationen 1. Vrid den gängade konan genom att använda en 17mm skruvnyckel för att justera rotationen. 2. Med den gängade konan fäst ska du dra åt låsmuttern (20mm). Åtdragningsmoment 20mm skruvnyckel N m { kgf cm} Justera så att du får en smidig rotation utan att något sitter löst när axelenheten är satt på pedalen. 1 Använd en 17mm skruvnyckel för att ta bort låsbussningen på PD-6800/PD-5800/PD-5700-C. (A) Låsbussning Axelenhet (PD-6800/PD-5800/PD-5700-C/PD-R550/ PD-R540-LA) Justering krävs om de roterande delarna inte fungerar ordentligt. Följ stegen som visas nedan. 1. Lossa låsbussningen och ta bort axelenheten. (B) Kona (C) Låsmutter Låsbussningen på högerpedalen har en vänstergänga, och låsbussningen på vänsterpedalen har en högergänga. 2. Använd Shimanos originalverktyg TL-PD63 eller TL-PD33, eller en 7mm eller en 10mm öppen skiftnyckel (10mm) för att justera rotationen. 3. Med den gängade konan låst ska du dra åt låsmuttern (7mm). Åtdragningsmoment 17mm skruvnyckel 5-7 N m {50-70 kgf cm} 1 Använd TL-PD40 för att ta bort låsbussningen på PD-R550/PD-R540-LA. (A) Låsbussning (B) Kona (C) Låsmutter (D) TL-PD40 22

23 5. Dra åt låsbussningen och sätt in axelenheten. Högergänga: Svartfärgad (utan snitt) Om den monterade låsmuttern är svart (utan snitt) så har konan och låsmuttern en högergänga. Vänstergänga: Svartfärgad (med snitt), silverfärgad Om den monterade låsmuttern är svart eller silvrig (med snitt) så har konan och låsmuttern en vänstergänga. Justera konan så att du får en smidig rotation utan att något sitter löst när axelenheten är satt på pedalen. TEKNISKA TIPS De roterande delarna sätts fast när axelenheten är att på pedalen. Justera dem löst före montering. 4. Ta bort gammalt fett och lägg på en lämplig mängd nytt fett på undersidan av pedalens sammankoppling. TEKNISKA TIPS Lägg på fett till den grad att det inte flyter ut när axeln är satt i pedalen (ungefär 1,5g). 1 När du sätter ihop gummiförseglingen och stommens kupa bör du uppmärksamma delarnas riktningar. (A) Gummiförsegling (B) Låsbussning (C) Stommens kupa (D) TL PD40 Åtdragningsmoment TL PD N m { kgf cm} 23

24 1 När du sätter ihop gummiförseglingen och stommens kupa bör du uppmärksamma delarnas riktningar. (A) Gummiförsegling (B) Låsbussning (C) Stommens kupa Åtdragningsmoment 17mm skruvnyckel N m { kgf cm} 24

25 Montera reflexerna Placera reflexen på pedalen och sätt fast den med medföljande bult och platta. * Bilden visar den högra pedalen. (A) Bult (B) Platta (C) Pedal (D) Reflex Åtdragningsmoment Skruvmejsel [nr 2] 2 N m {20 kgf cm} 25

26 SPD-pedaler (Klossar med ett frigöringsläge: SM-SH51/Klossar med flera frigöringslägen: SM-SH56) Att justera pedalernas fjäderspänning Pedalernas fjäderspänning kan justeras genom att vrida justeringsbulten. Klickar du på justeringsbulten ändras spänningen med ett steg. Det går fyra klick per vridning. Justeringsbulten är placerad på varje bindnings bakdel, i totalt fyra lägen. Justera fjäderns kraft till din optimala klosshållkraft som behövs vid frigöring av klossarna från bindningarna. Jämna ut klossarnas hållkraft i alla lägen genom att kontrollera justeringsplattans position och att räkna antalet vridningar av justeringsbultarna. Att vrida justeringsbulten medurs ökar fjäderspänningen, och att vrida den moturs minskar den. 1 Minska 2 Öka 3 Svagaste läget 4 Starkaste läget (A) Justerskruv (B) Justeringsplatta (C) 2,5mm insexnyckel För att förhindra att skorna frigörs oavsiktligt och för att se till att de kan frigöras när de bör frigöras bör du kontrollera att alla fjäderspänningar har justerats ordentligt. Om klossarna inte justeras lika mycket kan det orsaka att cyklisten får svårt att sätta i eller frigöra skorna från pedalerna. Fjäderspänningarna för höger och vänster pedal bör justeras lika mycket. Om justeringsplattan är i det starkaste eller svagaste läget ska du inte vrida justeringsbulten längre. 26

27 Axelenhet (PD-M9000/PD-M9020/PD-M8000/ PD-M8020/PD-M990/PD-M995) Justering krävs om de roterande delarna inte fungerar ordentligt. Följ stegen som visas nedan. 1. Lossa låsbussningen och ta bort axelenheten. 3. Med den gängade konan låst ska du dra åt låsmuttern (7mm). Åtdragningsmoment 17mm skruvnyckel 5-7 N m {50-70 kgf cm} Högergänga: Svartfärgad (utan snitt) Om den monterade låsmuttern är svart (utan snitt) så har konan och låsmuttern en högergänga. Vänstergänga: Svartfärgad (med snitt), silverfärgad Om den monterade låsmuttern är svart eller silvrig (med snitt) så har konan och låsmuttern en vänstergänga. 1 Använd en 17mm skruvnyckel för att ta bort låsbussningen. (A) Låsbussning (B) Kona (C) Låsmutter Låsbussningen på högerpedalen har en vänstergänga, och låsbussningen på vänsterpedalen har en högergänga. 2. Använd en 7mm eller en 8mm öppen skiftnyckel (8mm) för att justera rotationen. Om PD-M8000/PD-M8020 används ska du använda en 7mm och 10mm nyckel att vrida konan (10mm) med för att justera rotationen. Justera konan så att du får en smidig rotation utan att något sitter löst när axelenheten är satt på pedalen. TEKNISKA TIPS De roterande delarna sätts fast när axelenheten är att på pedalen. Justera dem löst före montering. 4. Ta bort gammalt fett och lägg på en lämplig mängd nytt fett på undersidan av pedalens sammankoppling. TEKNISKA TIPS Lägg på fett till den grad att det inte flyter ut när axeln är satt i pedalen (ungefär 1,5g). 27

28 5. Dra åt låsbussningen och sätt in axelenheten. Byte av stommens kåpa Åtdragningsmoment Sexvinkelsnyckel [nr 10] 2,5-3,5 N m {25-35 kgf cm} 1 När du sätter ihop gummiförseglingen och stommens kupa bör du uppmärksamma delarnas riktningar. (A) Gummiförsegling (B) Låsbussning (C) Stommens kupa Dra åt de tre skruvarna lika hårt. Att montera reflexerna Läs om Click'R-pedalen när du monterar reflexen. Åtdragningsmoment 17mm skruvnyckel N m { kgf cm} 28

29 Click'R (Klossar med ett utlösningsläge: SM-SH51/Klossar med flera frigöringslägen: SM-SH56) Att justera pedalernas fjäderspänning Pedalernas fjäderspänning kan justeras genom att vrida justeringsbulten. Klickar du på justeringsbulten ändras spänningen med ett steg. Det går fyra klick per vridning. Justeringsbulten är placerad på varje bindnings bakdel, i totalt fyra lägen. (Totalt två punkter på pedalerna för PD-T420) Justera fjäderns kraft till din optimala klosshållkraft som behövs vid frigöring av klossarna från bindningarna. Jämna ut klossarnas hållkraft i alla lägen genom att kontrollera justeringsplattans position och att räkna antalet vridningar av justeringsbultarna. Att vrida justeringsbulten medurs ökar fjäderspänningen, och att vrida den moturs minskar den. 1 Minska 2 Öka 3 Svagaste läget 4 Starkaste läget (A) Justerskruv (B) Justeringsplatta (C) 3mm insexnyckel För att förhindra att skorna frigörs oavsiktligt och för att se till att de kan frigöras när de bör frigöras bör du kontrollera att alla fjäderspänningar har justerats ordentligt. Om klossarna inte justeras lika mycket kan det orsaka att cyklisten får svårt att sätta i eller frigöra skorna från pedalerna. Fjäderspänningarna för höger och vänster pedal bör justeras lika mycket. Om justeringsplattan är i det starkaste eller svagaste läget ska du inte vrida justeringsbulten längre. 29

30 Underhåll av pop-up-funktionen Pedalerna är försedda med pop-up-funktionen som håller bindningen lyft så att klossarna enkelt kan upptas. Pop-up-funktionen kan hindras av lera eller brist på olja. För att bibehålla så hög prestanda som möjligt ska du därför regelbundet ta bort lera och smörja delarna med olja. Axelenhet (PD-T700/PD-T420/PD-T400/PD-MT50) Justering krävs om de roterande delarna inte fungerar ordentligt. Följ stegen som visas nedan. 1. Lossa låsbussningen och ta bort axelenheten. (A) Olja 1 Använd en 17mm skruvnyckel för att ta bort låsbussningen på PD-T700. (A) Låsbussning (B) Kona (C) Låsmutter 30

31 3. Med den gängade konan låst ska du dra åt låsmuttern (7mm). Åtdragningsmoment 7mm skruvnyckel 5-7 N m {50-70 kgf cm} Högergänga: Svartfärgad (utan snitt) Om den monterade låsmuttern är svart (utan snitt) så har konan och låsmuttern en högergänga. 1 Använd TL-PD40 för att ta bort låsbussningen på PD-T420/PD-T400/PD-MT50. (A) Låsbussning (B) Kona (C) Låsmutter (D) TL-PD40 Låsbussningen på högerpedalen har en vänstergänga, och låsbussningen på vänsterpedalen har en högergänga. Vänstergänga: Svartfärgad (med snitt), silverfärgad Om den monterade låsmuttern är svart eller silvrig (med snitt) så har konan och låsmuttern en vänstergänga. Justera konan så att du får en smidig rotation utan att något sitter löst när axelenheten är satt på pedalen. TEKNISKA TIPS De roterande delarna sätts fast när axelenheten är att på pedalen. Justera dem löst före montering. 2. Använd Shimanos originalverktyg TL-PD63 eller TL-PD33, eller en 7mm eller en 10mm öppen skiftnyckel (10mm) för att justera rotationen. 4. Ta bort gammalt fett och lägg på en lämplig mängd nytt fett på undersidan av pedalens sammankoppling. TEKNISKA TIPS Lägg på fett till den grad att det inte flyter ut när axeln är satt i pedalen (ungefär 1,5g). 31

32 5. Dra åt låsbussningen och sätt in axelenheten. 1 När du sätter ihop gummiförseglingen och stommens kupa bör du uppmärksamma delarnas riktningar. (A) Gummiförsegling (B) Låsbussning (C) Stommens kupa Åtdragningsmoment 17mm skruvnyckel N m { kgf cm} 1 När du sätter ihop gummiförseglingen och stommens kupa bör du uppmärksamma delarnas riktningar. (A) Gummiförsegling (B) Låsbussning (C) Stommens kupa (D) TL-PD40 Åtdragningsmoment TL PD N m { kgf cm} 32

33 Byte av stommens kåpa 2. Inpassa hylsans hål med pedalstommens spår och sätt pedalstommen på kransen. Åtdragningsmoment Skruvmejsel [nr 2] 2,5-3,5 N m {25-35 kgf cm} Dra åt de tre skruvarna lika hårt. Byte av kransen 1. Sätt in hylsan i kransen så som bilden visar. 1 Pedalstommen efter delsammansättning 2 Spår på pedalstommen för att placera hylsan (A) Hylsans hål (B) Kransens spår (A) Hylsa (B) Hylsans hål (C) Krans 33

34 3. Montera kransens fjäder på kransen. Sätt in den längre sidan av fjädern i hålen på hylsan och pedalstommen, och dra ut den kortare sidan av fjädern till kransens spår. 4. Montera fjäderknappen så som bilden visar. (A) Fjäderknapp 1 Lång 2 Kort Tillsätt fett på fjädern. 34

35 5. 6. Montera hartskåpan och kåpans bricka, och dra sedan åt dem med kransens fästbult. Lägg på fett på hylsan och montera axelenheten så som figuren visar. (A) Kransens fästbult (B) Kåpans bricka (C) Hartskåpa Åtdragningsmoment 5mm insexnyckel 7-8 N m {70-80 kgf cm} Ett häftande medel läggs på kransens fästbult. Återanvänd inte använda bultar då de kan orsaka nedsatt åtspänning. (A) Fett (B) Axelenhet 35

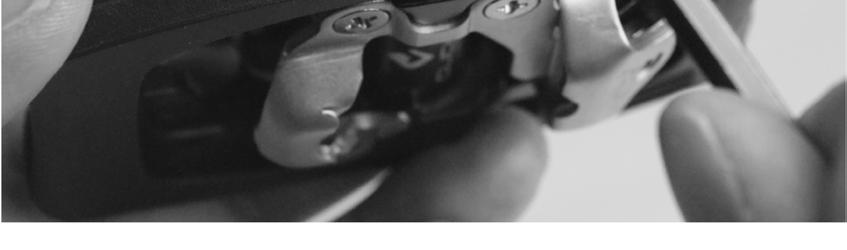

36 Montera reflexerna 2. Sätt i reflexens flik vid A på pedalen. SM-PD60 (PD-MT50) 1 För vänster 2 För höger 1 A Reflexerna för vänster och höger pedal är olika. (A) Flik 3. Använd ett trubbigt redskap för att inpassa fliken på andra änden av reflexen vid B på pedalen. Montering Bilden visar den högra pedalen. 1. Vrid justeringsbulten på pedalen för att justera fjäderns spänning till det svagaste läget. 1 B 4. Vrid justeringsbulten på pedalen för att justera fjäderns spänning till det mest åtdragna läget. 1 Svagaste läget (A) 3mm insexnyckel (B) Justerskruv (C) Justeringsplatta 1 Starkaste läget (A) 3mm insexnyckel (B) Justerskruv (C) Justeringsplatta 36

37 Demontering 1. Vrid justeringsbulten på pedalen för att justera fjäderns spänning till det svagaste läget. 1 Svagaste läget (A) 3mm insexnyckel (B) Justerskruv (C) Justeringsplatta 2. Använd ett trubbigt redskap för att få ut reflexens flik från del B på pedalen. 1 B (A) Flik 37
